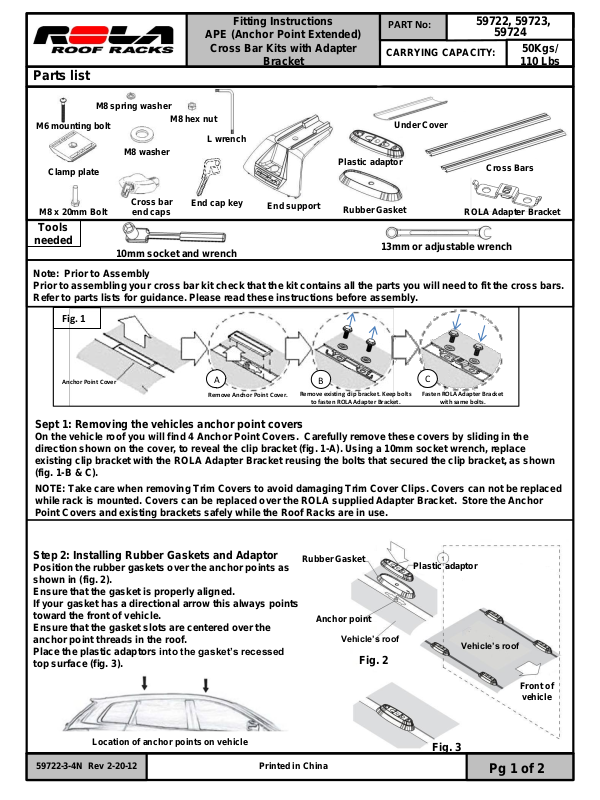

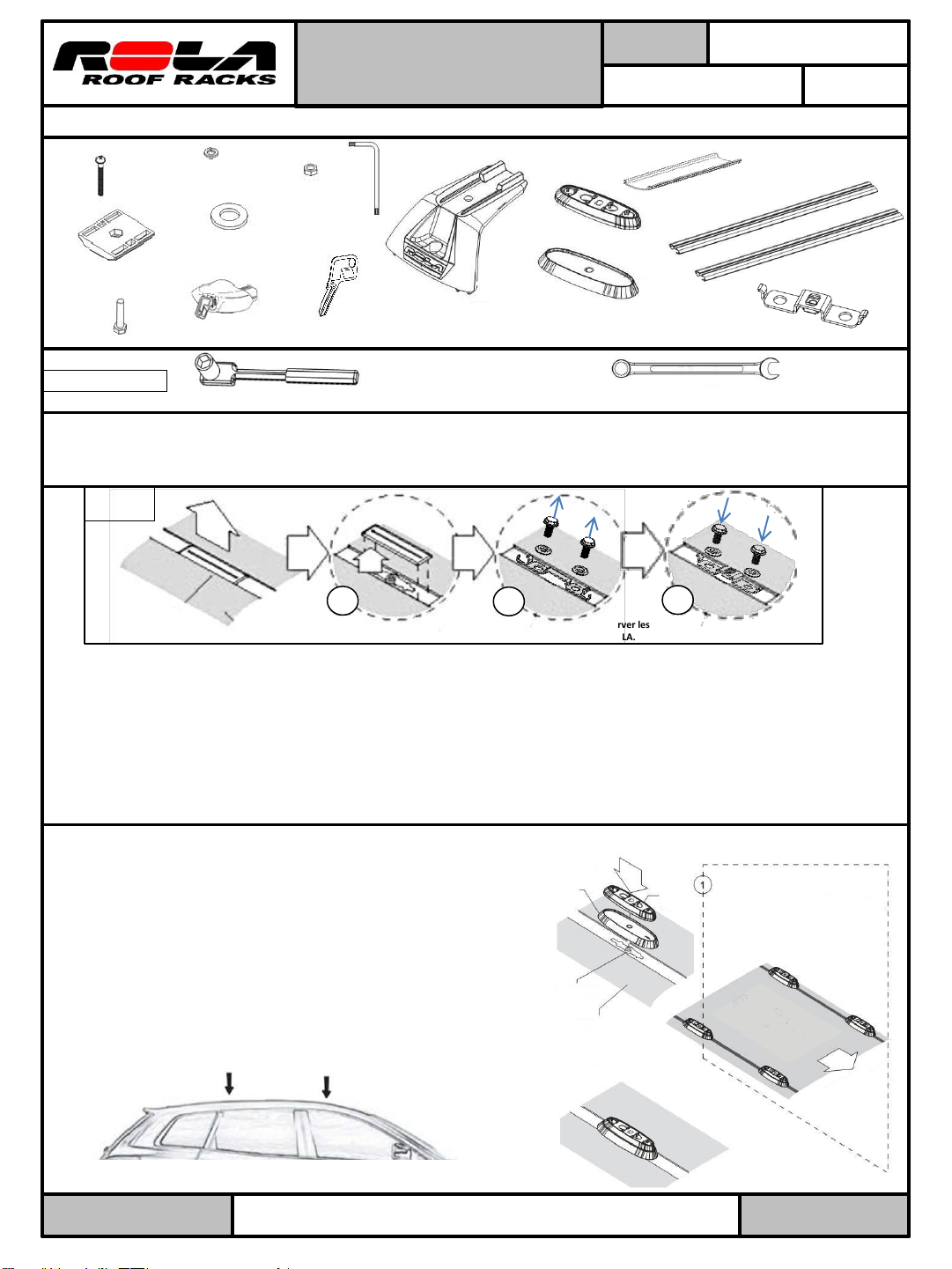

Parts list

M8 spring washer

M6 mounting bolt

Clamp plate

M8 washer

APE (Anchor Point Extended)

Cross Bar Kits with Adapter

M8 hex nut

L wrench

Fitting Instructions

Bracket

PART No:

CARRYING CAPACITY:

Under Cover

Plastic adaptor

59722, 59723,

59724

50Kgs/

110 Lbs

Cross Bars

M8 x 20mm Bolt

Cross bar

end caps

End cap key

End support

Rubber Gasket

ROLA Adapter Bracket

Tools

needed

10mm socket and wrench

Note: Prior to Assembly
Prior to assembling your cross bar kit check that the kit contains all the parts you will need to fit the cross bars.
Refer to parts lists for guidance. Please read these instructions before assembly.

13mm or adjustable wrench

Fig. 1

Anchor Point Cover

A

Remove Anchor Point Cover.

B

Remove existing clip bracket. Keep bolts

to fasten ROLA Adapter Bracket.

C

Fasten ROLA Adapter Bracket

with same bolts.

Sept 1: Removing the vehicles anchor point covers

On the vehicle roof you will find 4 Anchor Point Covers. Carefully remove these covers by sliding in the
direction shown on the cover, to reveal the clip bracket (fig. 1-A). Using a 10mm socket wrench, replace
existing clip bracket with the ROLA Adapter Bracket reusing the bolts that secured the clip bracket, as shown
(fig. 1-B & C).

NOTE: Take care when removing Trim Covers to avoid damaging Trim Cover Clips. Covers can not be replaced
while rack is mounted. Covers can be replaced over the ROLA supplied Adapter Bracket. Store the Anchor
Point Covers and existing brackets safely while the Roof Racks are in use.

Step 2: Installing Rubber Gaskets and Adaptor

Position the rubber gaskets over the anchor points as
shown in (fig. 2).
Ensure that the gasket is properly aligned.
If your gasket has a directional arrow this always points
toward the front of vehicle.

Ensure that the gasket slots are centered over the

anchor point threads in the roof.
Place the plastic adaptors into the gasket’s recessed
top surface (fig. 3).

Location of anchor points on vehicle

59722-3-4N Rev 2-20-12

Printed in China

Rubber Gasket

Anchor point

Vehicle’s roof

Fig. 2

Plastic adaptor

Vehicle’s roof

Front of

vehicle

Fig. 3

Pg 1 of 2

Fitting Instructions

APE (Anchor Point Extended)

Cross Bar Kits with Adapter

Bracket

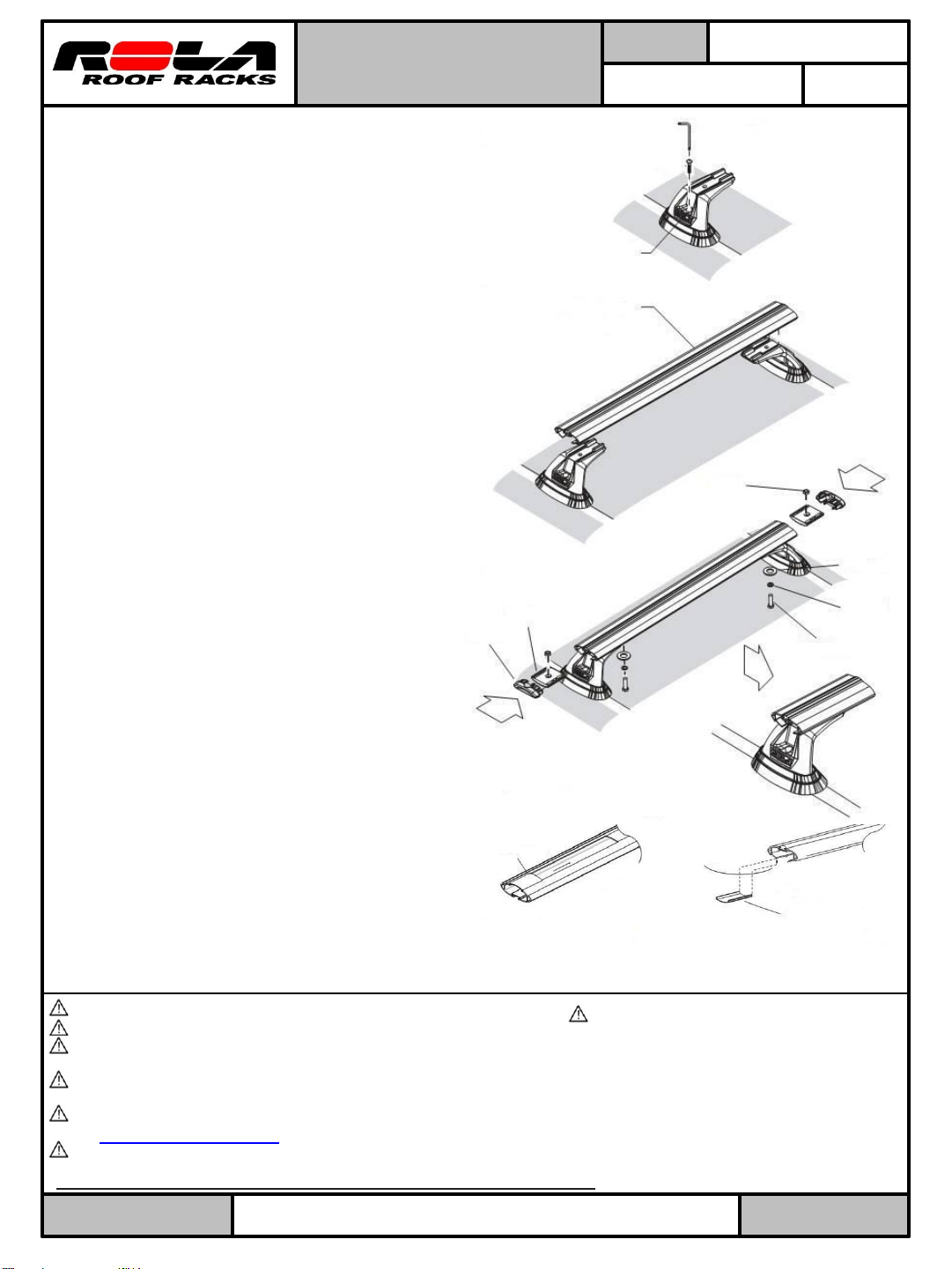

Step 3: Fitting Cross Bars to the vehicle

A. Place an end support into the plastic adaptor and

loosely bolt down by inserting the M6 mounting bolt
into the anchor point threads and turning approx 2-3
turns with the L wrench security key. Do not tighten
yet, repeat for the opposite side. (fig. 4)

B. Place the cross bar onto the end supports ensuring

that the end support tabs are located into the cutouts
on the underside of the bar. Check that the cross bar
has equally distanced overhang on either side of the
end supports. (fig. 5)

C. Insert the M8 hex nut into the clamp plate. Insert the

clamp plate into the end of the cross bar and align it

so that the nut and the end support’s bolt hole align.

D. Secure the cross bar to the end support by screwing

the M8 x 20mm bolt with washer and spring washer
through the end support hole and into the clamp
plate nut. (fig. 6)

E. Using a 13mm or adjustable wrench fully tighten the

bolt on the underside of the support. Now using the
security key finish tightening the 45mm bolts to 5Nm
(44 in/ lbs) or to a firm hand tightness.

Step 4: Installing Under Cover strips

Mark on bars with a pencil the length of Under
Cover strips needed.
Remove bars, measure length of Under Cover strips
to fill slot. Cut Under Cover strips using scissors
or a blade. Slide inner most Under Cover strip into
position on the bars and re-assemble bars onto
vehicle. Add the outer Under Cover strip piece
once bars are attached. (fig. 7)

End cap

PART No:

CARRYING CAPACITY:

M6 mounting

bolt

Anchor hole

Cross Bar

Cross Bar shortened for

illustrative purposes

Fig. 5

Clamp plate

59722, 59723,

L wrench- security key

M8 nut

Fig. 6

59724

50Kgs/

110 Lbs

Fig. 4

M8 washer

Spring washer

M8 bolt

Step 5: Install end caps

Locking end caps can now be installed into the ends of

the cross bars. Remove keys and keep in a safe place.

To load accessories into the cross bar accessory
channel remove end cap, cut buffer strips as needed.
Once accessories have been loaded, re-insert the end
caps and lock. Additional buffer strips may be
purchased from ROLA if needed.

REGULARLY CHECK THE TIGHTNESS OF CROSS BAR ATTACHMENTS.

Loads should be evenly distributed and secured.
Check the function of all doors and sunroof before driving.
Any weight carried on the vehicle will adversely affect its handling particularly in cornering or in a cross wind and the vehicle

should therefore be driven with increased caution.

For lost key replacement or other service items call customer service: 1-800-632-3290 or visit: www.rolaproducts.com.

Please have lock core number or part numbers available.

Only use NON-STRETCH tie down straps.

A number of accessories for carrying special loads are available.

59722-3-4N Rev 2-20-12

Printed in China

Inner Under

Cover strip

Slide to end

Ensure bars are parallel and straps are tightened against

the side rails. Perform a check by tugging on the cross bars.

Caution sharp

edges

Fig. 7

Outer Under

Cover strip

Pg 2 of 2

Lista de partes

Arandela de resorte

Perno de montaje M6

Placa de sujeción

M8

Arandela M8

Tuerca hexagonal

Instrucciones de ajuste

APE (Punto de anclaje extendido)

Kits de travesaños con soporte

adaptador

M8

Llave en L

Adaptador plástico

Parte No:

59722, 59723,

59724

CAPACIDAD DE CARGA:

Debajo Cubierta

Travesaños

50kgs /

110 Lbs

Perno M8 x 20mm

Tapas laterales de los

travesaños

Soporte lateral

Llave de la tapa

lateral

Empaque de goma

Soporte adaptador ROLA

Herramientas

necesarias

Llave de tubo de 10mm

Nota: Antes de ensamblar
Antes de ensamblar el kit de travesaños revise que el kit contenga todas las piezas que se necesitan para ajustar
los travesaños. Consulte la lista de piezas para guía. Lea las instrucciones antes de la instalación.

Llave de 13mm o ajustable

Fig. 1

Tapa del punto de anclaje

A

Retire la tapa del
punto de anclaje

B

Retire el soporte del clip existente. Conserve los
pernos para sujetar el soporte adaptador ROLA.

C

Sujete el soporte adaptador

ROLA con los mismos pernos.

Paso 1: Retire las tapas de los puntos de anclaje del vehículo

En el techo del vehículo encontrará 4 tapas de los puntos de anclaje. Con cuidado retire estas tapas al
deslizarlas en la dirección que aparece en la tapa, para revelar el soporte del clip (fig. 1-A). Con una llave tubo de
10mm, reemplace el soporte del clip existente con el soporte adaptador ROLA reutilizando los pernos que
aseguraban el soporte del clip, como se muestra (fig. 1-B y C).

NOTA: Tenga cuidado cuando retire las tapas de decoración para evitar dañar los clips de las tapas de
decoración. Las tapas no se pueden reemplazar mientras la parrilla está instalada. Las tapas se pueden
reemplazar sobre el soporte adaptador suministrado por ROLA. Guarde las tapas de los puntos de anclaje y los
soportes existentes de manera segura mientras las parrillas para el techo estén en uso.

Paso 2: Instalación de los empaques de goma y
adaptador

Coloque los empaques de goma sobre los puntos de
anclaje, como se muestra en la (fig. 2).

Verifique que el empaque esté correctamente alineado. Si
el empaque tiene una flecha ésta siempre está orientada

hacia el frente del vehículo.
Asegúrese de que las ranuras de los empaques estén
centradas sobre las roscas de los puntos de anclaje en el
techo.
Coloque los adaptadores plásticos dentro de la superficie

superior empotrada del empaque (fig. 3).

Ubicación de los puntos de anclaje en el vehículo

59722-3-4N Rev 2-20-12

Impreso en China

Empaque de goma

Punto de

anclaje

Techo del

vehículo

Fig. 2

Adaptador plástico

Techo del

vehículo

Frente del

vehículo

Fig. 3

Pg 1 de 2

Instrucciones de ajuste

APE (Punto de anclaje extendido)

Kits de travesaños con soporte

adaptador

Paso 3: Instalación de los travesaños en el vehículo

A. Coloque un soporte lateral dentro del adaptador y sin apretar

atornille insertando el perno de montaje M6 dentro de las
roscas del punto de anclaje y girando aproximadamente 2-3
giros con la llave de seguridad en L. No apriete todavía.
Repita para el lado opuesto. (fig. 4)

B. Coloque el travesaño sobre los soportes laterales verificando

que las lengüetas del soporte lateral estén localizadas en los
recortes en el lado inferior de la barra. Revise que el travesaño
tenga una saliente de igual distancia en cualquiera de los
lados de los soportes laterales. (fig. 5)

C. Inserte la tuerca hexagonal M8 dentro de la placa de sujeción.

Inserte la placa de sujeción dentro del extremo del travesaño y

alinee de manera que la tuerca y el orificio del perno del

soporte lateral se alineen.

D. Asegure el travesaño en el soporte lateral atornillando el perno

M8 x 20mm con arandela y arandela de resorte a través del
orificio de soporte lateral y dentro de la tuerca de la placa de
sujeción. (fig. 6)

E. Usando una llave de 13mm o llave ajustable apriete por

completo el perno en la parte inferior del soporte. Ahora,
usando la llave de seguridad termine de apretar los pernos de
45mm a 5Nm (44 pulg/ lbs) o a mano con firmeza.

Paso 4: Instalar correas en la tapa inferior

Marque en las barras con un lápiz la longitud
necesaria de las correas en la tapa inferior.
Retire las barras, mida la longitud de las correas de

relleno de la tapa inferior para rellenar la ranura.

Recorte las piezas de la tapa inferior con tijeras o
navaja. Deslice la tapa inferior más interior a la
posición sobre las barras y vuelva a ensamblar las
barras en el vehículo. Agregue la pieza de la tapa
inferior exterior una vez que las barras se unan. (fig. 7)

Placa de
sujeción

Tapa lateral

Parte No:

CAPACIDAD DE CARGA:

Llave en L- llave de

Perno de

montaje M6

Orificio del

anclaje

Travesaño

Fig. 5

Tuerca M8

Fig. 6

59722, 59723,

59724

50kgs /

110 Lbs

seguridad

Fig. 4

Travesaño recortado

para fines de

ilustración

Arandela M8

Arandela de

resorte

Perno M8

Paso 5: Instale las tapas laterales

Las tapas laterales de bloqueo se pueden ahora instalar
dentro de los extremos de los travesaños Retire las
llaves y almacene en un lugar seguro.
Para cargar accesorios dentro del canal de accesorios
de los travesaños retire la tapa lateral, corte la correa

amortiguadora según sea necesario. Una vez se hayan

cargado los accesorios, reemplace las tapas laterales y
bloquee. Se podrían comprar correas amortiguadoras
de ROLA si fueran necesarias.

REVISE CON FRECUENCIA LA FIRMEZA DE LA INSTALACIÓN DE LOS TRAVESAÑOS

Las cargas deben distribuirse de manera uniforme y asegurarse.
Revise la función de todas las puertas y techo corredizo antes de conducir.
Cualquier peso del vehículo afectará de manera adversa su manipulación especialmente en las esquinas o con el viento en contra,

por lo cual el vehículo se debe conducir con mayor precaución.

Para el reemplazo de llaves perdidas u otras piezas de servicio llame a servicio al cliente : 1-800-632-3290 o visite

www.rolaproducts.com. Tenga a mano el número de candado o números de partes.

Use únicamente correas de amarre que NO ESTIREN.

Correa interior

de la tapa

inferior

Deslice hacia el

Precaución con

los bordes

filosos

Correa exterior

extremo

Verifique que las barras estén paralelas y que las

correas estén apretadas contra los largueros
laterales. Revise halando los travesaños.

Fig. 7

de la tapa

inferior

Tenemos disponibles una variedad de accesorios para cargas especiales.

59722-3-4N Rev 2-20-12

Impreso en China

Pg 2 de 2

Nomenclature des
pièces

Rondelle frein M8

Boulon M6

Rondelle M8

Plaque de bride

Instructions de montage

Allongement des points d'ancrage

Ensemble de traverses avec adaptateur

Écrou hex. M8

Clé en L

Adaptateur

plastique

No PIÈCE :

59722, 59723,

Capacité de charge :

Sous Couverture

59724

50 kg /

110 lb

Traverses

Boulon M8 x 20mm

Outils requis :

Capuchons d'extrémité

Douille ou clé 10 mm

Clé de capuchon

d'extrémité

Support

d'extrémité

Joint d’étanchéité en

caoutchouc

Clé 13 mm ou clé réglable

Adaptateur ROLA

Nota : Avant le montage

Avant le montage, vérifiez que l'ensemble comprend toutes les pièces dont vous avez besoin pour installer les traverses.
Reportez-vous à la nomenclature des pièces pour vous guider. Veuillez lire les instructions avant de procéder au montage.

Fig. 1

Capuchon de point d'ancrage

A

Retirer le capuchon de point d'ancrage.

B

Retirer la bride existante. Conserver les

boulons pour l'adaptateur ROLA.

Étape 1 : Enlèvement des capuchons de points d'ancrage du véhicule.

Vous trouverez, sur le toit du véhicule, quatre (4) capuchons de points d'ancrage. Pour exposer les points d'ancrage, retirez
avec précaution ces capuchons en les faisant glisser dans la direction indiquée sur les capuchons (fig. 1-A). à l'aide d'un
cliquet à douille 10 mm, remplacer la bride existante par l'adaptateur ROLA à l'aide des mêmes boulons qui fixent la bride,
comme illustré (fig. 1-B & C).
REMARQUE : Prenez des précautions en retirant les revêtements de garniture pour éviter d'endommager leurs attaches. Les
capuchons ne peuvent être remplacés une fois le porte-bagages installé. Les capuchons peuvent être replacés sur les
adaptateurs ROLA fournis. Ranger les capuchons de points d'ancrage et les brides existantes dans un endroit sûr lorsque
le porte-bagages de toit est en usage.

C

Fixer l'adaptateur ROLA avec

les mêmes boulons.

Étape 2 : Installation des joints de caoutchouc et de
l'adaptateur

Placer les joints en caoutchouc au-dessus des points
d'ancrage comme illustré à la (fig. 2).
Assurez-vous de bien aligner le joint d'étanchéité.
Si votre joint comporte une flèche directionnelle, elle pointe
toujours vers l'avant du véhicule.
Assurez-vous que les fentes du joint sont centrées au-dessus
du filetage des points d'ancrage du toit.
Placez les adaptateurs en plastique sur la surface enfoncée du
joint d'étanchéité (fig. 3).

Emplacement des points d'ancrage sur le véhicule

59722-3-4N Rev 2-20-12

Imprimé en Chine

Joint d’étanchéité

en caoutchouc

Point d'ancrage

Toit du véhicule

Fig. 2

Adaptateur en plastique

Toit du

véhicule

Avant du

véhicule

Fig. 3

Pg 1 de 2

Instructions de montage

Allongement des points d'ancrage

Ensemble de traveres avec adaptateur

Étape 3 : Pose des traverses sur le véhicule

A.Placez un support d'extrémité dans l'adaptateur en plastique

et, sans trop serrer, insérez un boulon M6 dans le filetage du
point d'ancrage, puis serrez d'environ 2 ou 3 tours à l'aide de
la clé de sécurité en L. Ne serrez pas à fond pour l'instant,
répétez la manoeuvre du côté opposé. (fig. 4)

B.Placez la traverse sur les supports d'extrémité en vous

assurant que ceux-ci sont situés dans les encoches sur le
dessous de la traverse. Assurez-vous que les bouts de la
traverse qui dépassent des supports d'extrémité sont d'une
longueur égale. (fig. 5)

C. Insérez l'écrou hexagonal M8 dans la plaque de bride.

Insérez la plaque de bride dans l'extrémité de la traverse et
placez-la de façon à aligner l'écrou et le trou du boulon du
support d'extrémité.

D.Fixez la traverse sur le support d'extrémité en vissant le

boulon M8 x 20mm avec sa rondelle et sa rondelle frein dans
le trou du support d'extrémité et l'écrou de la plaque de bride.
(fig. 6)

E.À l'aide d'une clé 13 mm ou d'une clé réglable, serrez

complètement le boulon sur le dessous du support
d'extrémité. À l'aide de la clé de sécurité, serrez les boulons
45 mm au couple de 5 Nm (44 po-lb), ou serrez fermement à la
main.

Étape 4 : Installation de bandes de remplissage
sous les couvercles

Sur les traverses, marquez les longueurs de bandes
nécessaires.
Retirez les traverses, mesurez les longueurs de bande
de remplissage nécessaires pour remplir la fente. À
l'aide d'un ciseau ou d'un couteau, découpez les
morceaux. Faites glisser la bande la plus à l'intérieur en
position sur les traverses puis réinstallez les traverses
sur le véhicule. Ajoutez la bande extérieure une fois les
traverses fixées. (fig. 7)

Capuchon

d'extrémité

No PIÈCE :

Capacité de charge :

Boulon M6

Trou d'ancrage

Traverse

Traverse raccourcie à des

fins d'illustration

Fig. 5

Plaque

de bride

Fig. 6

59722, 59723,

59724

50 kg /

110 lb

Clé en L

Fig. 4

Écrou M8

Rondelle M8

Rondelle frein

Boulon M8

Étape 5 : Installation des capuchons d'extrémité

Les capuchons d'extrémité de verrouillage peuvent
maintenant être posés dans les extrémités des traverses.
Retirez les clés et conservez-les dans un lieu sûr.
Pour installer des accessoires dans les traverses, retirez le
capuchon d'extrémité, puis coupez les bandes au besoin. Une
fois les accessoires installés, replacez les capuchons
d'extrémité et verrouillez. On peut se procurer des bandes de
remplissage additionnelles auprès de ROLA si nécessaire.

VÉRIFIER RÉGULIÈREMENT LE SERRAGE DES FIXATIONS DES TRAVERSES.

Les charges doivent être distribuées et fixées uniformément..
Vérifier le fonctionnement de toutes les portières et du toit ouvrant avant

la conduite.

Toute charge transportée par le véhicule affectera la conduite, notamment par effet de dérive ou par vent de côté, de sorte qu'il

convient de redoubler de prudence.

Pour le remplacement de clés ou obtenir d'autres pièces de rechange, contacter le service à la clientèle : 1-800-632-3290 ou

visitez : www.rolaproducts.com . Veiller à tenir le numéro de l'âme du verrou ou le numéro de pièce à portée de la main.

Utilisez uniquement des sangles d’arrimage NON ÉLASTIQUES.

Plusieurs accessoires sont disponibles pour transporter des charges spéciales.

59722-3-4N Rev 2-20-12

Imprimé en Chine

Bande de

remplissage

intérieure

Attention bords

coupants

Faire glisser au bout

Fig. 7

S'assurer que les traverses sont parallèles et que les
sangles sont bien tendues contre les longerons de toit.
Effectuer un test en secouant les traverses.

Bande de

remplissage

extérieure

Pg 2 de 2
