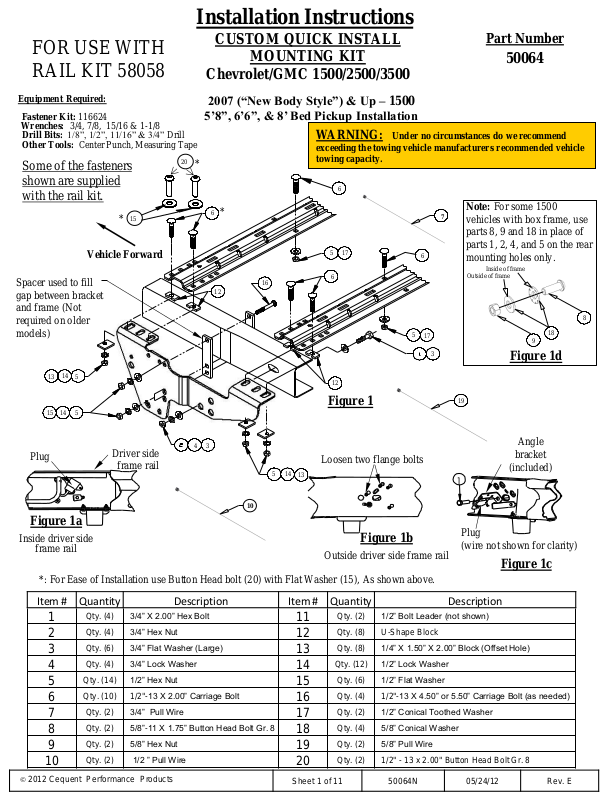

Draw-Tite 50064 User Manual

Installation Instructions

Quantity

11 X 1.75” Button Head Bolt Gr. 8

FOR USE WITH

RAIL KIT 58058

Equipment Required:

Fastener Kit: 116624 Wrenches: 3/4, 7/8, 15/16 & 1-1/8 Drill Bits: 1/8”, 1/2”, 11/16” & 3/4” Drill

Other Tools: Center Punch, Measuring Tape

Some of the fasteners shown are supplied with the rail kit.

15

*

Vehicle Forward

Spacer used to fill gap between bracket and frame (Not required on older models)

14

5

13

5

15

14

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

2007 (“New Body Style”) & Up – 1500

5’8”, 6’6”, & 8’ Bed Pickup Installation

WARNING: Under no circumstances do we recommend

exceeding the towing vehicle manufacturers recommended vehicle

20

*

6

*

12

16

towing capacity.

6

5

17

6

12

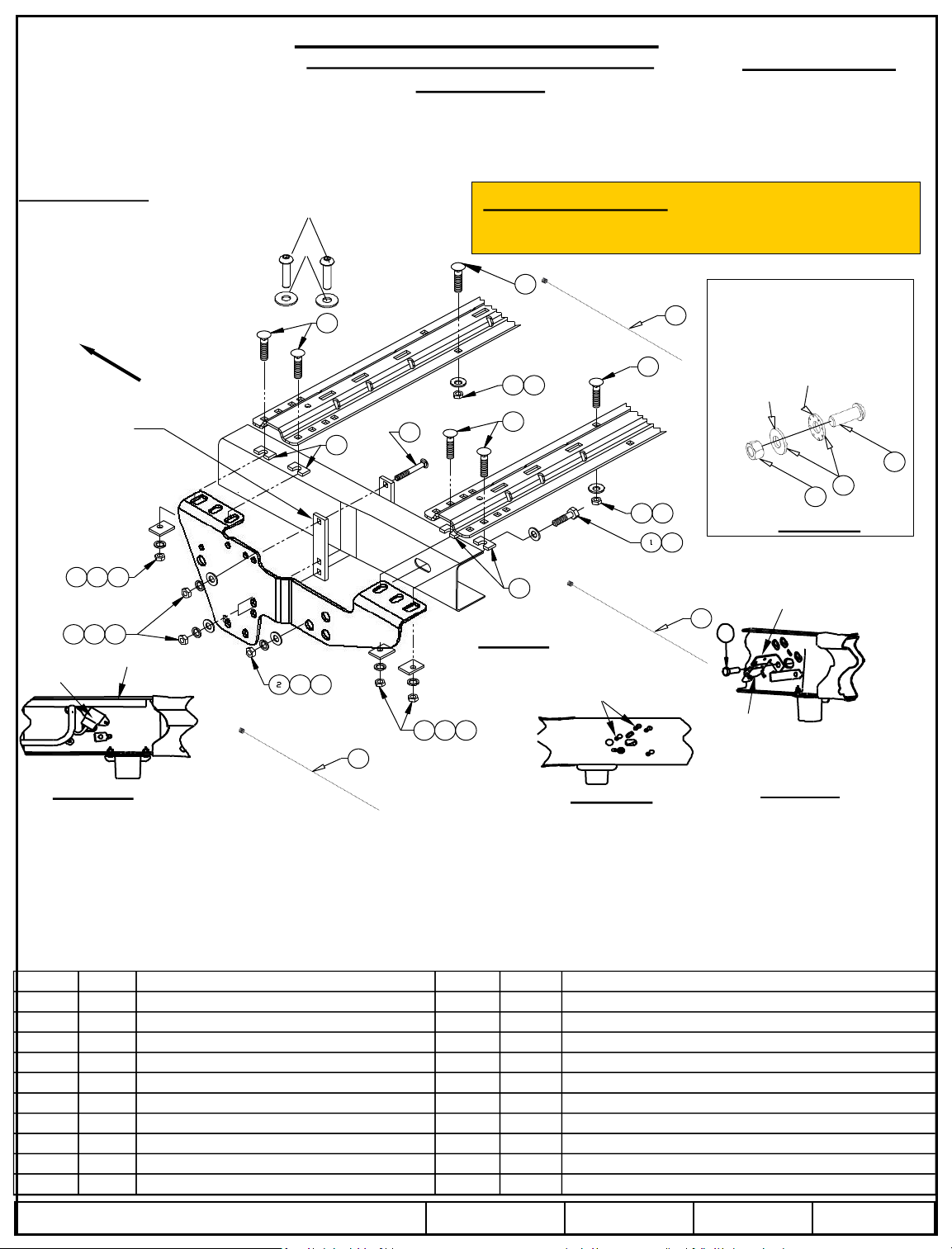

Figure 1

Part Number

50064

Note: For some 1500

7

vehicles with box frame, use parts 8, 9 and 18 in place of

6

5

17

3

parts 1, 2, 4, and 5 on the rear mounting holes only.

Inside of frame

Outside of frame

18

9

Figure 1d

19

8

Plug

Driver side

frame rail

Figure 1a

Inside driver side

frame rail

*: For Ease of Installation use Button Head bolt (20) with Flat Washer (15), As shown above.

Item #

1

2

3 4 5 6 7 8 9

10

Qty. (4) 3/4” X 2.00” Hex Bolt

Qty. (4) 3/4” Hex Nut

Qty. (6) 3/4” Flat Washer (Large)

Qty. (4) 3/4” Lock Washer Qty. (14) 1/2” Hex Nut Qty. (10) 1/2"-13 X 2.00” Carriage Bolt

Qty. (2) 3/4” Pull Wire

Qty. (2) 5/8”-

Qty. (2) 5/8” Hex Nut

Qty. (2) 1/2 ” Pull Wire

4 3

5

14

13

10

Description Item #

11

12

13 14 15 16 17 18 19 20

Sheet 1 of 11 50064N 05/24/12 Rev. E

Angle

Loosen two flange bolts

bracket

(included)

1

Figure 1b

Plug (wire not shown for clarity)

Outside driver side frame rail

Figure 1c

Description

Qty. (2) 1/2” Bolt Leader (not shown)

Qty. (8) U-Shape Block

Qty. (8) 1/4” X 1.50” X 2.00” Block (Offset Hole)

Qty. (12) 1/2” Lock Washer

Qty. (6) 1/2” Flat Washer Qty. (4) 1/2"-13 X 4.50” or 5.50” Carriage Bolt (as needed) Qty. (2) 1/2” Conical Toothed Washer Qty. (4) 5/8” Conical Washer Qty. (2) 5/8” Pull Wire Qty. (2) 1/2" - 13 x 2.00" Button Head Bolt Gr. 8

Installation Instructions

CUSTOM QUICK INSTALL

Part Numbers:

50064

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

1. Do not install mounting rails over plastic bed liners. Plastic bed liners must be cut out of the way to provide metal to metal contact. Mounting rails may be installed on spray in liners.

2. Use only bolts, nuts, and washers supplied to install this kit. All bolts are grade 5 and nuts are grade 5 unless otherwise specified.

3. These instructions are guidelines only, actual installation is the responsibility of the installer and the owner. Always measure truck and trailer before installing hitch to be sure that there is clearance at the cab and at the bumper to allow for turns.

4. DO NOT INSTALL THIS PRODUCT ON OR ATTEMPT TO TOW WITH A TRUCK WITH A BED THAT IS LESS THAN 6’ LONG UNLESS A SIDEWINDER PINBOX COUPLER HAS BEEN INSTALLED ON THE TRAILER.

2007 (“New Body Style”) & Up – 1500 5’8”, 6’6”, & 8’ Bed Pickup Installation

1. Lower and remove spare tire. Remove exhaust heat shield from the underneath the passenger side of the vehicle.

2. On 2007 “New Body Style” Pickups with OE Trailer Brake Controller: Relocate the electrical plug that is located on the inside of the driver’s side frame rail over the rear wheel (Figure 1a). The plug may be removed from the frame by loosening the two bolts on the outside of the frame and pushing the bolt heads through the key hole slots, as shown in Figure 1b. Attach the plug to the angle bracket supplied with the mounting kit. The bracket will be attached to the inside of the frame with a 3/4” bolt at a later installation step.

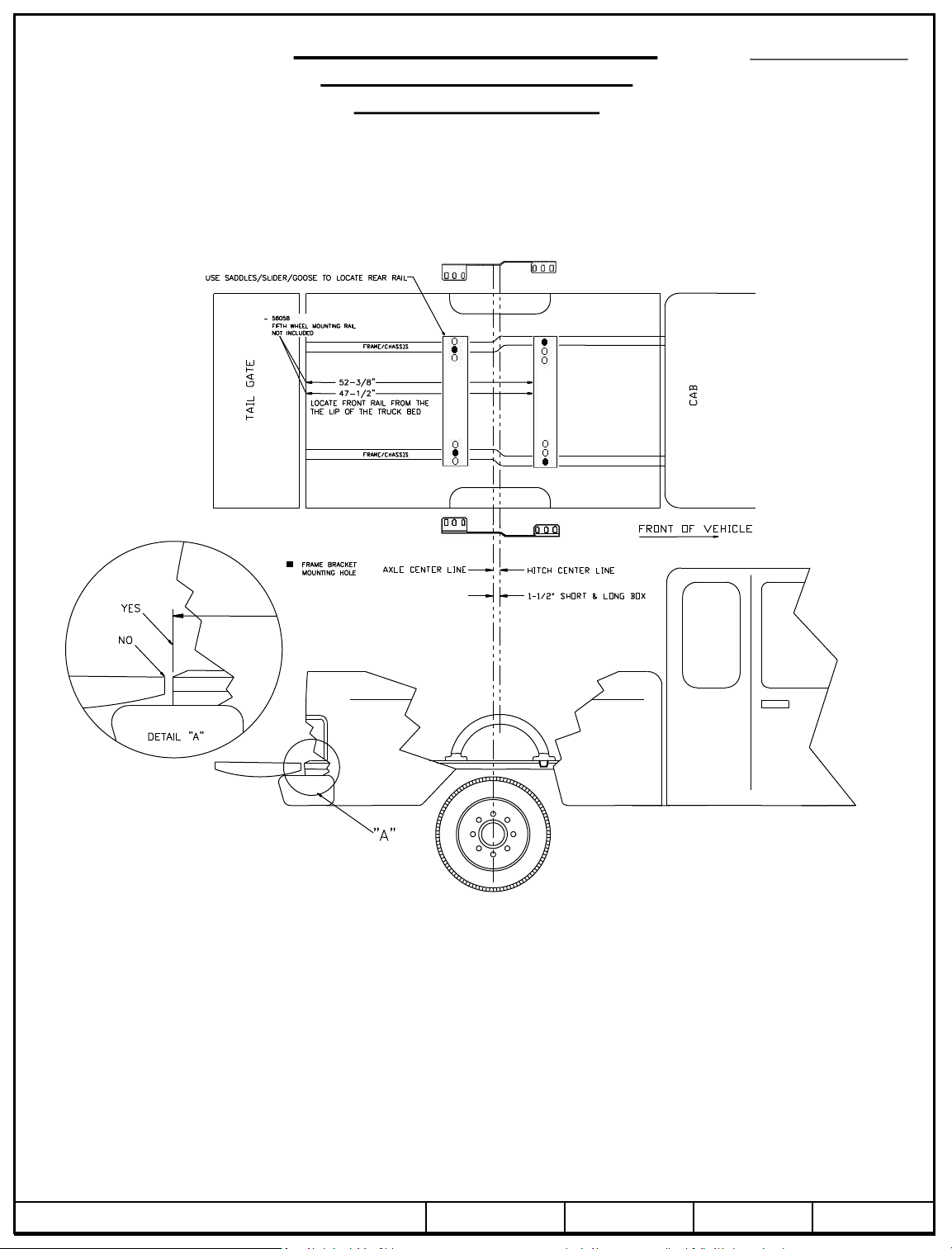

3. Place one mounting rail in the bed of the vehicle. Center the rail on the floor of the truck bed and use your tape measure to

locate the proper distance from the rail to the to the rear edge of the truck box as illustrated on page 9.

4. Use a center punch to mark the holes in the rail per the illustration. Move the rail out of the way and drill each position

with a 1/8” drill bit. Note: On the driver’s side of the vehicle the gas tank is located below the bed of the vehicle. When drilling holes through the bed be sure not to damage the fuel tank.

5. Temporarily position the frame brackets on the sides of the frame and check that the 1/8” drilled holes align with the slots in the frame brackets. Remove the frame brackets from the vehicle.

6. Enlarge the 1/8” drilled holes to 9/16” if installing the 58058 rail kit. Enlarge to 11/16” if using the 30124 rail kit.

7. Fasten the frame brackets to the vehicle frame rails as shown in Figure 1 (additional spacers are included to fill excessive

gap between frame brackets and the vehicle frame rails, use as required on certain models). On 2007 “New Body Style” Pickups with OE Brake Controller, refer to installation step 2 to relocate the plug with the angle bracket. Use the 3/4” X

2.0 bolt to attach the angle bracket to the inside of the frame (see Figure 1c). Use the ¾” pull wire to pull the bolt and washer into the frame. Push the wire through the hole in the side of the frame and over the tube welded through the frame. Bring it out the open end of the frame. Screw bolt on to wire and place the washer over the wire but not under the bolt head. The washer will need to lay flat going in over the tube in the frame. For ease of installation, some 1500 models with a box frame may need alternate parts on the rear mounting holes only. Refer to (Figure 1d) on page 1.

8. Reposition the mounting rail over the holes in the bed and fasten the mounting rail to the frame brackets using the supplied carriage bolts. Use the supplied U-shaped blocks between the frame bracket or mounting rails and the truck bed to ensure metal to metal contact.

9. Place the unassembled 5th wheel support arches/slider/goose into the already installed mounting rail. Position the rearward mounting rail with the support arches/slider/goose by inserting the tabs into the mounting rail and pushing the mounting rail

tight towards the other mounting rail. Ensure that the mounting rail is centered on the bed of the vehicle. This will position

the rail in the correct location and ensure that the 5th wheel will have a snug fit to the truck. Note: If more than one hitch product will be used with the mounting rails then both types should be used at the same time to align the rearward mounting rail. This will ensure that one product does not compromise the fit of the other.

10. Repeat installation steps 4, 6 and 8.

11. Starting with the carriage bolts that fasten the rails the frame bracket, torque all the nuts. Torque the 1/2” fasteners to 75 (ftlb.) 102 (N*M). Torque 5/8 Gr. 5 bolts to 150 ft-lbs. Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*M)

12. Re-install spare tire.

Sheet 2 of 11 50064N 05/24/12 Rev. E

FOR USE WITH

Quantity

Qty. (4)

3/4” X 1

Qty. (8)

Qty. (4)

3/4” Hex Nut

Qty. (8)

1/4” X 1.50” X 2.00” Block (Offset Hole)

Qty. (6)

3/4” Flat Washer (Large)

Qty. (12)

1/2” Lock Washer

Qty. (4)

3/4” Lock Washer

Qty. (6)

1/2” Flat Washer

Qty. (14)

1/2” Hex Nut

Qty. (2)

1/2” U

Qty. (10)

1/2” X 2.00” Carriage Bolt

Qty. (2)

1/2” Conical Toothed Washer

Qty. (2)

1/2” Bolt Leader (Not Shown)

Qty. (2)

1/2"

RAIL KIT 58058

Equipment Required:

Fastener Kit: 116624 Wrenches: 3/4, 7/8, 15/16 & 1-1/8

Drill Bits: 1/8”, 1/2”, 11/16” & 3/4” Drill Other Tools: Center Punch, Measuring Tape

Vehicle Forward

Installation Instructions

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

2001-2006 – 2500/3500 Short Bed &

Long Bed Pickup Installation

11

*

14

*

6

*

8

12

6

5

6

13

Part Numbers:

50064

6

13

5

3

1

10

9

5

11

10

Plug

Driver side

frame rail

Figure 2a

Inside driver side

frame rail

*: For Ease of Installation use Button Head bolt (14) with Flat Washer (11), as shown above.

Item #

1 2 3 4

Description Item #

-1/2” Hex Bolt

5

6 7

8

Figure 2

10

5

15

2 4 3

Loosen

two flange

bolts

9

5

10

1

Plug (wire not shown for clarity)

Figure 2b

Outside driver side frame

rail

Description

8

9 10 11

12

13 14

Sheet 3 of 11 50064N 05/24//12 Rev. E

U-Shape Block

-Bolt

- 13 x 2.00" Button Head Bolt Gr. 8

Angle

bracket

(included)

Figure 2c

Installation Instructions

CUSTOM QUICK INSTALL

Part Numbers:

50064

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

1. Do not install mounting rails over plastic bed liners. Plastic bed liners must be cut out of the way to provide metal to metal contact. Mounting rails may be installed on spray in liners.

2. Use only bolts, nuts, and washers supplied to install this kit. All bolts are grade 5 and nuts are grade 5 unless otherwise specified.

3. These instructions are guidelines only, actual installation is the responsibility of the installer and the owner. Always measure truck and trailer before installing hitch to be sure that there is clearance at the cab and at the bumper to allow for turns.

4. DO NOT INSTALL THIS PRODUCT ON OR ATTEMPT TO TOW WITH A TRUCK WITH A BED THAT IS LESS THAN 6’ LONG UNLESS A SIDEWINDER PINBOX COUPLER HAS BEEN INSTALLED ON THE TRAILER.

2001-2006 – 2500/3500 Short Bed & Long Bed Pickup Installation

1. Lower and remove spare tire. Remove exhaust heat shield from the underneath the passenger side of the vehicle.

2. On 2007 “New Body Style” Pickups with OE Trailer Brake Controller: Relocate the electrical plug that is located on the inside of the driver’s side frame rail over the rear wheel (Figure 2a). The plug may be removed from the frame by loosening the two bolts on the outside of the frame and pushing the bolt heads through the key hole slots, as shown in Figure 2b. Attach the plug to the angle bracket supplied with the mounting kit. The bracket will be attached to the inside of the frame with a 3/4” bolt at a later installation step.

3. Place one mounting rail in the bed of the vehicle. Center the rail on the floor of the truck bed and use your tape measure to

locate the proper distance from the rail to the to the rear edge of the truck box as illustrated on page 9.

4. Use a center punch to mark the holes in the rail per the illustration. Move the rail out of the way and drill each position

with a 1/8” drill bit. Note: On the driver’s side of the vehicle the gas tank is located below the bed of the vehicle. When drilling holes through the bed be sure not to damage the fuel tank.

5. Temporarily position the frame brackets on the sides of the frame and check that the 1/8” drilled holes align with the slots in the frame brackets. Remove the frame brackets from the vehicle.

6. Enlarge the 1/8” drilled holes to 9/16” if installing the 58058 rail kit. Enlarge to 11/16” if installing the 30124 rail kit.

7. Fasten the frame brackets to the vehicle frame rails as shown in Figure 2(forward hole can be drilled as an optional installation, to replace the U-bolt attachment if preferred, either installation is approved, see page 7 for drilling instructions).

On 2007 “New Body Style” Pickups with OE Brake Controller, refer to installation step 2 to relocate the plug with the angle bracket. Use the 3/4” X 1.50 bolt to attach the angle bracket to the inside of the frame (see Figure 2c) ).

8. Reposition the mounting rail over the holes in the bed and fasten the mounting rail to the frame brackets using the supplied carriage bolts. Use the supplied U-shaped blocks between the frame bracket or mounting rails and the truck bed to ensure metal to metal contact.

9. Place the unassembled 5th wheel support arches/slider/goose into the already installed mounting rail. Position the rearward mounting rail with the support arches/slider/goose by inserting the tabs into the mounting rail and pushing the mounting rail tight towards the other mounting rail. Ensure that the mounting rail is centered on the bed of the vehicle. This will position the rail in the correct location and ensure that the 5th wheel will have a snug fit to the truck. Note: If more than one hitch product will be used with the mounting rails then both types should be used at the same time to align the rearward mounting rail. This will ensure that one product does not compromise the fit of the other.

10. Repeat installation steps 4, 6 and 8.

11. Starting with the carriage bolts that fasten the rails the frame bracket, torque all the nuts. Torque the 1/2” fasteners to 75 (ftlb.) 102 (N*M). Torque 5/8 Gr. 5 bolts to 150 ft-lbs. Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*M)

12. Re-install spare tire.

Sheet 4 of 11 50064N 05/24/12 Rev. E

FOR USE WITH

Quantity

Qty. (4)

3/4” X 1

Qty. (2)

1/2” Bolt Leader (not shown)

Qty. (4)

3/4” Hex Nut

Qty. (8)

1/4” X 1.50” X 2.00” Block (Offset Hole)

Qty. (2)

3/4” Flat Washer (Small)

Qty. (12)

1/2” Lock Washer

Qty. (6)

3/4” Flat Washer (Large)

Qty. (8)

Qty. (4)

3/4” Lock Washer

Qty. (2)

1/2” Conical Toothed Washer

Qty. (14)

1/2” Hex Nut

Qty. (2)

1/2" Qty. (10)

1/2” X 2.00” Carriage Bolt

Qty. (2)

1/2” Flat Washer

RAIL KIT 58058

Installation Instructions

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

Part Numbers:

50064

Equipment Required:

Fastener Kit: 116624 Wrenches: 3/4, 7/8, 15/16 & 1-1/8

Drill Bits: 1/8”, 1/2”, 11/16” & 3/4” Drill Other Tools: Center Punch, Measuring Tape

Vehicle Forward

WARNING: Under no circumstances do we recommend

exceeding the towing vehicle manufacturers recommended vehicle towing capacity.

1999-2007 “Classic” – 1500/2500 Light Duty

5’8”, 6’6”, & 8’ Bed Pickup Installation

*

13

*

14

7

11

7

6

12

7

6

12

9

10

6

*: For Ease of Installation use Button Head bolt (13) with Flat Washer (14), as shown above.

Item #

1 2

3

4 5 6 7

Description Item #

-1/2 Hex Bolt

11

Figure 3

6 10

9

Description

8 9

10

11 12 13 14

Sheet 5 of 11 50064N 05/24/12 Rev. E

U-Shape Block

- 13 x 2.00" Button Head Bolt Gr. 7

Installation Instructions

CUSTOM QUICK INSTALL

Part Numbers:

50064

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

1. Do not install mounting rails over plastic bed liners. Plastic bed liners must be cut out of the way to provide metal to metal contact. Mounting rails may be installed on spray in liners.

2. Use only bolts, nuts, and washers supplied to install this kit. All bolts are grade 5 and nuts are grade 5 unless otherwise specified.

3. These instructions are guidelines only, actual installation is the responsibility of the installer and the owner. Always measure truck and trailer before installing hitch to be sure that there is clearance at the cab and at the bumper to allow for turns.

4. DO NOT INSTALL THIS PRODUCT ON OR ATTEMPT TO TOW WITH A TRUCK WITH A BED THAT IS LESS THAN 6’ LONG UNLESS A SIDEWINDER PINBOX COUPLER HAS BEEN INSTALLED ON THE TRAILER.

1999-2007 “Classic” – 1500/2500 Light Duty 5’8”, 6’6”, & 8’ Bed Pickup Installation

1. Lower and remove spare tire. Remove exhaust heat shield from the underneath the passenger side of the vehicle.

2. Place one mounting rail in the bed of the vehicle. Center the rail on the floor of the truck bed and use your tape measure to locate the proper distance from the rail to the to the rear edge of the truck box as illustrated on page 9.

3. Use a center punch to mark the holes in the rail per the illustration. Move the rail out of the way and drill each position

with a 1/8” drill bit. Note: On the driver’s side of the vehicle the gas tank is located below the bed of the vehicle. When drilling holes through the bed be sure not to damage the fuel tank.

4. Temporarily position the frame brackets on the sides of the frame and check that the 1/8” drilled holes align with the slots in the frame brackets. Remove the frame brackets from the vehicle.

5. Enlarge the 1/8” drilled holes to 9/16” if installing the 58058 rail kit. Enlarge the holes to 11/16” if installing the 30124 rail kit.

6. Fasten the frame brackets to the vehicle frame rails as shown in Figure 3.

7. Reposition the mounting rail over the holes in the bed and fasten the mounting rail to the frame brackets using the supplied carriage bolts. Use the supplied U-shaped blocks between the frame bracket or mounting rails and the truck bed to ensure metal to metal contact.

8. Place the unassembled 5th wheel support arches/slider/goose into the already installed mounting rail. Position the rearward mounting rail with the support/slider/goose by inserting the tabs into the mounting rail and pushing the mounting rail tight

towards the other mounting rail. Ensure that the mounting rail is centered on the bed of the vehicle. This will position the

rail in the correct location and ensure that the 5th wheel will have a snug fit to the truck. Note: If more than one hitch product will be used with the mounting rails then both types should be used at the same time to align the rearward mounting rail. This will ensure that one product does not compromise the fit of the other.

9. Repeat installation steps 3, 5 and 7.

10. Starting with the carriage bolts that fasten the rails the frame bracket, torque all the nuts.

Torque the 1/2” fasteners to 75 (ft-lb.) 102 (N*m)

Torque the 5/8” Gr. 5 bolts to 150 (ft.lbs.) 204 (N*m)

Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*m)

11. Re-install spare tire.

Sheet 6 of 11 50064N 05/24/12 Rev. E

FOR USE WITH

Quantity

Qty. (4)

3/4” X 1

Qty. (2)

1/2” Bolt Leader (not shown)

Qty. (4)

3/4” Hex Nut

Qty. (2)

1/4” X 1.00” X 2.00” Block (Square Hole)

Qty. (6)

3/4” Flat Washer (Large)

Qty. (8)

Qty. (4)

3/4” Lock Washer

Qty. (8)

1/4” X 1.50” X 2.00” Block (Offset Hole)

Qty. (2)

1/2” X 1.50” Carraige Bolt

Qty. (12)

1/2” Lock Washer

Qty. (14)

1/2” Hex Nut

Qty. (2)

1/2” Conical Toothed Washer

Qty. (10)

1/2” X 2.00” Carriage Bolt

Qty. (2)

1/2" Qty. (2)

3/4” Bolt Leader (not shown)

Qty. (2)

1/2” Flat Washer

RAIL KIT 58058

Installation Instructions

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

Part Numbers:

50064

Equipment Required:

Fastener Kit: 116624 Wrenches: 3/4, 7/8, 15/16 & 1-1/8

Drill Bits: 1/8”, 1/2”, 11/16” & 3/4” Drill Other Tools: Center Punch, Measuring Tape

Vehicle Forward

*

16

WARNING: Under no circumstances do we recommend

exceeding the towing vehicle manufacturers recommended vehicle towing capacity.

Optional Drilled Application

15

*

7

5

10

11

7

6

14

7

13

6

12

14

6

*: For Ease of Installation use Button Head bolt (15) with Flat Washer (16), as Shown Above.

Item #

1 2 3 4 5

Description Item #

-1/2 Hex Bolt

6 7 8

14

6

3 3 1

11

4

12

13

6

Figure 4

Description

9

10

11 12 13 14 15 16

Sheet 7 of 11 50064N 05/24/12 Rev. E

U-Shape Block

- 13 x 2.00" Button Head Bolt Gr. 6

Installation Instructions

CUSTOM QUICK INSTALL

Part Numbers:

50064

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

1. Do not install mounting rails over plastic bed liners. Plastic bed liners must be cut out of the way to provide metal to metal contact. Mounting rails may be installed on spray in liners.

2. Use only bolts, nuts, and washers supplied to install this kit. All bolts are grade 5 and nuts are grade 5 unless otherwise specified.

3. These instructions are guidelines only, actual installation is the responsibility of the installer and the owner. Always measure truck and trailer before installing hitch to be sure that there is clearance at the cab and at the bumper to allow for turns.

4. DO NOT INSTALL THIS PRODUCT ON OR ATTEMPT TO TOW WITH A TRUCK WITH A BED THAT IS LESS THAN 6’ LONG UNLESS A SIDEWINDER PINBOX COUPLER HAS BEEN INSTALLED ON THE TRAILER.

Optional Drilled Application

1. Lower and remove spare tire. Remove exhaust heat shield from the underneath the passenger side of the vehicle.

2. Place one mounting rail in the bed of the vehicle. Center the rail on the floor of the truck bed and use your tape measure to locate the proper distance from the rail to the to the rear edge of the truck box as illustrated on page 9.

3. Use a center punch to mark the holes in the rail per the illustration. Move the rail out of the way and drill each position

with a 1/8” drill bit. Note: On the driver’s side of the vehicle the gas tank is located below the bed of the vehicle. When drilling holes through the bed be sure not to damage the fuel tank.

4. Temporarily position the frame brackets on the sides of the frame and check that the 1/8” drilled holes align with the slots in the frame brackets. Remove the frame brackets from the vehicle.

5. Enlarge the 1/8” drilled holes to 9/16” if installing the 58058 rail kit. Enlarge to 11/16” if installing the 30124 rail kit.

6. Position the frame brackets with the 9/16” holes drilled in step 5 and using the frame brackets as a template, drill 1/2” hole through the vehicle frame rail and fasten the frame brackets to the vehicle frame rails as shown in Figure 4.

7. Reposition the mounting rail over the holes in the bed and fasten the mounting rail to the frame brackets using the supplied carriage bolts. Use the supplied U-shaped blocks between the frame bracket or mounting rails and the truck bed to ensure metal to metal contact.

8. Place the unassembled 5th wheel support arches/slider/goose into the already installed mounting rail. Position the rearward mounting rail with the support arches/slider/goose by inserting the tabs into the mounting rail and pushing the mounting rail

tight towards the other mounting rail. Ensure that the mounting rail is centered on the bed of the vehicle. This will position

the rail in the correct location and ensure that the 5th wheel will have a snug fit to the truck. Note: If more than one hitch product will be used with the mounting rails then both types should be used at the same time to align the rearward mounting rail. This will ensure that one product does not compromise the fit of the other.

9. Repeat installation steps 3, 5 and 7.

10. Starting with the carriage bolts that fasten the rails the frame bracket, torque all the nuts.

11. Re-install spare tire.

Sheet 8 of 11 50064N 05/24/12 Rev. E

Installation Instructions

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

Position the Rail

58058

8’ BOX 5’8” & 6’6” BOX

Part Numbers:

50064

Sheet 9 of 11 50064N 05/24/12 Rev. E

Installation Instructions

CUSTOM QUICK INSTALL

MOUNTING KIT

Chevrolet/GMC 1500/2500/3500

Position the Rail

30124

8’ BOX 5’8” & 6’6” BOX

Part Numbers:

50064

Sheet 10 of 11 50064N 05/24/12 Rev. E

1) See Previous pages on how to install brackets to the frame for your particular model vehicle.

2) See page 10 for rail placement

3) Torque the 1/2” fasteners to 75 (ft-lb.) 102 (N*M)

Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*M) Torque 5/8 Gr. 5 bolts to 150 (ft-lbs.) 204 (N*m)

*FOR EASE OF INSTALLATION: 5/8” X 3-1/2” HEX BOLT CAN BE USED ALONG WITH A FLAT WASHER ABOVE THE RAIL IN PLACE OF THE 5/8” X 3-1/2” CARRIAGE BOLT

(GRADE 5 OR HIGHER)

Sheet 11 of 11 50064N 05/24/12 Rev. E

POUR

Item # Quantity Description Item # Quantity Description

1 Qté (4) Boulon hex. 3/4” X 2.00” 11 Qté (2) Guide de boulon 1/2” (non illustré) 2 Qté (4) Écrou hex. 3/4” 12 Qté (8) Bloc en U 3 Qté (6) Rondelle plate 3/4” (grande) 13 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé) 4 Qté (4) Rondelle frein 3/4” 14 Qté (12) Rondelle frein 1/2” 5 Qté (14) Écrou hex. 1/2” 15 Qté (6) Rondelle plate 1/2” 6 Qté (10) Boulon de carrosserie 1/2"-13 X 2.00” 16 Qté (4) Boulon de carrosserie 1/2"-13 X 4.50” ou 5.50” (au besoin) 7 Qté (2) Guide de boulon 3/4” 17 Qté (2) Rondelle dentée conique 1/2” 8 Qté (2) Boulon à tête bouton 5/8” -11 x 1.75”, Grade 8 18 Qté (4) Rondelle conique 5/8” 9 Qté (2) Écrou à tête hexagonale 5/8” 19 Qté (2) Câble de commande 5/8”

10 Qté (2) Câble de commande 1/2" 20 Qté (2) Boulon à tête ronde 1/2" - 13 x 2.00“ Gr. 8

UTILISATION

AVEC ENSEMBLE

DE TRAVERSES

Équipement requis : Visserie : 116624

Clés : 3/4, 7/8, 15/16 & 1-1/8 Mèches : 1/8”, 1/2”, 11/16” et foret étagé

3/4”

Autres outils : Pointeau, ruban à mesurer

Espaceur pour

remplir l'espace

entre le support et le cadre (pas pour tous les modèles)

58058

Avant du véhicule

Instructions d'installation

NÉCESSAIRE DE MONTAGE RAPIDE

SUR MESURE

Chevrolet/GMC 1500/2500/3500

2007 (New Body Style) et plus récent – 1500

Installation sur plateformes 5’8”, 6’6” et 8’

20

*

15

6

12

16

AVERTISSEMENT : En aucun cas nous ne recommandons

de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage.

6

17

5

6

5

Numéro de pièce

50064

Note: Pour les quelque 1500 véhicules avec cadre de la boîte,

7

utiliser des pièces 10, 11 et 22 à la place des pièces de 1, 2, 4 et 5 sur les trous de montage arrière uniquement.

En dehors du cadre

17

3

A l'intérieur du cadre

22

11

Figure 2d

10

13

14

5

14

15

5

Prise

Longeron côté

Figure 2a

Intérieur du longeron

côté conducteur

conducteur

12

19

Figure 1

3

4

13

14

5

10

Desserrer deux

boulons à embase

1

Figure 2b

Extérieur du longeron côté

conducteur

Cornière (incluse)

Prise (fil non illustré par souci de clarté)

Figure 2c

*: Pour faciliter l’installation, utiliser le boulon à tête ronde (20) avec la rondelle plate (15), comme illustré ci-dessus.

Feuille 1 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Numéro de pièce :

50064

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

1. N'installez pas les traverses sur la doublure de caisse en plastique. La doublure de caisse en plastique doit être découpée pour permettre le contact métal à métal. Les traverses peuvent être installées sur une doublure pulvérisée en place.

2. Utilisez seulement les boulons, écrous et rondelles fournis pour installer ce produit. Tous les boulons et les écrous sont de classe 5 sauf indication contraire.

3. Ces instructions sont données à titre indicatif, l'installation demeure la responsabilité de l'installateur et du propriétaire. Mesurez toujours la camionnette et la remorque avant d'installer l'attelage pour vous assurer que le dégagement à la cabine et au pare-chocs est suffisant pour permettre les virages.

4. NE TENTEZ PAS D'INSTALLER CE PRODUIT NI DE REMORQUER AVEC CELUI-CI SI LA PLATEFORME DE LA CAMIONNETTE FAIT MOINS DE 6 PI (1,83 M), À MOINS QU'UN COUPLEUR POUR BOÎTIER DE PIVOT SIDEWINDER NE SOIT INSTALLÉ SUR LA CARAVANE.

2007 (New Body Style) et plus récent – Installation sur plateformes 5’8”, 6’6” et 8’ modèles 1500.

1. Abaisser et enlever le pneu de secours. Enlever l'écran thermique du dessous du véhicule côté passager.

2. Sur les camionnettes 2007 « New Body Style » avec commande de freins de remorque d'origine : Replacer la prise électrique située sur l'intérieur du longeron côté conducteur au-dessus de la roue arrière (Figure 2a). La prise doit être enlevée en desserrant deux boulons situés sur l'extérieur du cadre puis en poussant leur tête à travers les fentes en trou de serrure, comme illustré à la Figure 2b. Fixer la prise sur la cornière fournie avec le nécessaire de montage. Le support sera fixé sur l'intérieur du cadre à l'aide d'un boulon de 3/4 po lors d'une étape ultérieure.

3. Placer une traverse de montage sur la plateforme du véhicule. Centrer la traverse sur le plancher de la camionnette et

mesurer la distance entre la traverse et le bord arrière de la caisse de la camionnette, comme illustré à la page 9.

4. Utiliser un pointeau pour marquer les trous dans la traverse, comme illustré. Écarter la traverse et percer chaque marque à l'aide d'une mèche 1/8 po. Remarque : Le réservoir d'essence est situé sous la plateforme du véhicule côté

conducteur. Veiller à ne pas l'endommager lors du perçage des trous à travers le plancher.

5. Placer temporairement les supports de cadre sur les côtés du cadre et vérifier que les trous percés de 1/8 po s'alignent sur les fentes des supports de cadre. Retirer les supports de cadre du véhicule.

6. Agrandir les trous de 1/8 po à 9/16 po si l'on installe l'ensemble de traverses 58058. Agrandir à 11/16 po si l'on utilise l'ensemble de traverses 30124.

7. Boulonner les supports de cadre aux longerons du véhicule comme illustré à la Figure 1 (des espaceurs additionnels sont inclus pour remplir les espaces excessifs entre les supports de cadre et les longerons, à utiliser selon les exigences des

modèles). Sur les camionnettes 2007 « New Body Style » équipées de commande de freins d'origine, se reporter à l'étape 2

de l'installation pour relocaliser la prise sur la cornière. Utiliser le boulon 3/4” X 2.0 pour fixer la cornière sur l'intérieur du cadre (voir Figure 2c). Pour faciliter l'installation, certains modèles 1500 avec un cadre de la boîte peut-être besoin des pièces de remplacement sur les trous de montage arrière uniquement. Reportez-vous au (figure 2d) à la page 1.

8. Replacer la traverse de montage sur les trous percés dans le plancher et la boulonner aux supports de cadre à l'aide des boulons de carrosserie fournis. Utiliser les blocs en U fournis entre le support de cadre ou les traverses de montage et le plancher de camionnette pour obtenir un contact métal à métal.

9. Placer l'attelage non assemblé (arches de support de sellette, curseur ou col de cygne) dans la traverse de montage déjà posée. Mettre la traverse arrière et l'attelage (arches de support, curseur ou col de cygne) en place en insérant les languettes dans la traverse, puis en poussant cette dernière à fond vers l'autre traverse. S'assurer que la traverse est centrée sur la plateforme du véhicule. La traverse sera ainsi à la position appropriée et la sellette sera bien ajustée à la camionnette.

Remarque : Si plus d'un attelage doit être posé sur les traverses, alors les deux doivent être utilisés en même temps pour

aligner la traverse arrière. De cette façon, un attelage ne gênera pas l'ajustement de l'autre.

10. Répéter les étapes 4, 6 et 8.

11. En commençant par les boulons de carrosserie qui fixent les traverses au support de cadre, serrer tous les écrous aux couples spécifiés. Serrer les fixations 1/2 po au couple de 75 lb-pi (102 N*M). Serrer les boulons 5/8 Gr. 5 au couple de 150 lb-pi. Serrer les fixations 3/4 po au couple de 260 lb-pi (353 N*M).

12. Remettre le pneu de secours en place et le fixer.

Feuille 2 de 11 50064N 05/24/12 Rev. E

POUR UTILISATION

Item # Quantity Description Item # Quantity Description

1 Qté (4) Boulon hex. 3/4” X 1-1/2” 8 Qté (8) Bloc en U 2 Qté (4) Écrou hex. 3/4” 9 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé) 3 Qté (6) Rondelle plate 3/4” (grande) 10 Qté (12) Rondelle frein 1/2” 4 Qté (4) Rondelle frein 3/4” 11 Qté (6) Rondelle plate 1/2” 5 Qté (14) Écrou hex. 1/2” 12 Qté (2) Boulon en U 1/2” 6 Qté (10) Boulon de carrosserie 1/2” X 2.00” 13 Qté (2) Rondelle conique dentée 1/2” 7 Qté (2) Guide de boulon 1/2” (non illustré) 14 Qté (2) Boulon tête ronde 1/2" - 13 x 2.00" Gr. 8

AVEC ENSEMBLE

DE TRAVERSES

58058

Équipement requis :

Visserie : 116624 Clés : 3/4, 7/8, 15/16 et 1-1/8

Mèches : 1/8”, 1/2”, 11/16” et perceuse 3/4” Autres outils : Pointeau, ruban à mesurer

Avant du véhicule

2001-2006 – Installation sur plateformes courtes et

Instructions d'installation

NÉCESSAIRE DE MONTAGE

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

longues, modèles 2500/3500

14

*

11

6

8

12

6

13

5 6

Numéro de pièce :

50064

6

5

13

1

3

10

9

11

5

10

5

8

Figure 2

4

10

5

15

Longeron côté conducteur

Prise

Figure 2a

Intérieur du longeron

côté conducteur

*: Pour faciliter l’installation, utiliser un boulon à tête ronde (14) avec une rondelle plate (11), comme illustré ci-dessus.

3

Desserrer deux

boulons à embase

Figure 2b

Extérieur du longeron

côté conducteur

Cornière (incluse)

9

10

5

1

Prise (fil non illustré par souci de clarté)

Figure 2c

Feuille 3 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Numéro de pièce :

50064

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

1. N'installez pas les traverses sur la doublure de caisse en plastique. La doublure de caisse en plastique doit être découpée pour permettre le contact métal à métal. Les traverses peuvent être installées sur une doublure pulvérisée en place.

2. Utilisez seulement les boulons, écrous et rondelles fournis pour installer ce produit. Tous les boulons et les écrous sont de classe 5 sauf indication contraire.

3. Ces instructions sont données à titre indicatif, l'installation demeure la responsabilité de l'installateur et du propriétaire. Mesurez toujours la camionnette et la remorque avant d'installer l'attelage pour vous assurer que le dégagement à la cabine et au pare-chocs est suffisant pour permettre les virages.

4. NE TENTEZ PAS D'INSTALLER CE PRODUIT NI DE REMORQUER AVEC CELUI-CI SI LA PLATEFORME DE LA CAMIONNETTE FAIT MOINS DE 6 PI (1,83 M), À MOINS QU'UN COUPLEUR POUR BOÎTIER DE PIVOT SIDEWINDER NE SOIT INSTALLÉ SUR LA CARAVANE.

2001-2006 – Installation sur plateformes courtes et longues, modèles 2500/3500

1. Abaisser et enlever le pneu de secours. Enlever l'écran thermique du dessous du véhicule côté passager.

2. Sur les camionnettes 2007 « New Body Style » avec commande de freins de remorque d'origine : Replacer la prise électrique située sur l'intérieur du longeron côté conducteur au-dessus de la roue arrière (Figure 2a). La prise doit être enlevée en desserrant deux boulons situés sur l'extérieur du cadre puis en poussant leur tête à travers les fentes en trou de serrure, comme illustré à la Figure 2b. Fixer la prise sur la cornière fournie avec le nécessaire de montage. Le support sera fixé sur l'intérieur du cadre à l'aide d'un boulon de 3/4 po lors d'une étape ultérieure.

3. Placer une traverse de montage sur la plateforme du véhicule. Centrer la traverse sur le plancher de la camionnette et

mesurer la distance entre la traverse et le bord arrière de la caisse de la camionnette, comme illustré à la page 9.

4. Utiliser un pointeau pour marquer les trous dans la traverse, comme illustré. Écarter la traverse et percer chaque marque à l'aide d'une mèche 1/8 po. Remarque : Le réservoir d'essence est situé sous la plateforme du véhicule côté

conducteur. Veiller à ne pas l'endommager lors du perçage des trous à travers le plancher.

5. Placer temporairement les supports de cadre sur les côtés du cadre et vérifier que les trous percés de 1/8 po s'alignent sur les fentes des supports de cadre. Retirer les supports de cadre du véhicule.

6. Agrandir les trous 1/8 po à 9/16 po si l'on installe l'ensemble de traverses 58058. Agrandir à 11/16 po si l'on utilise l'ensemble de traverses 30124.

7. Boulonner les supports de cadre aux longerons du véhicule comme illustré à la Figure 2 (le trou avant peut être percé pour une installation facultative afin de remplacer la fixation par boulon en U si l'on préfère, les deux méthodes étant

approuvées, voir la page 7 pour les instructions de perçage). Sur les camionnettes 2007 « New Body Style » équipées de

commande de freins d'origine, se reporter à l'étape 2 de l'installation pour relocaliser la prise sur la cornière. Utiliser le boulon 3/4” X 1.50 pour fixer la cornière sur l'intérieur du cadre (voir Figure 2c).

8. Replacer la traverse de montage sur les trous percés dans le plancher et la boulonner aux supports de cadre à l'aide des boulons de carrosserie fournis. Utiliser les blocs en U fournis entre le support de cadre ou les traverses de montage et le plancher de camionnette pour obtenir un contact métal à métal.

9. Placer l'attelage non assemblé (arches de support de sellette, curseur ou col de cygne) dans la traverse de montage déjà posée. Mettre la traverse arrière et l'attelage (arches de support, curseur ou col de cygne) en place en insérant les languettes dans la traverse, puis en poussant cette dernière à fond vers l'autre traverse. S'assurer que la traverse est centrée sur la plateforme du véhicule. La traverse sera ainsi à la position appropriée et la sellette sera bien ajustée à la camionnette. Remarque : Si plus d'un attelage doit être posé sur les traverses, alors les deux doivent être utilisés en même temps pour

aligner la traverse arrière. De cette façon, un attelage ne gênera pas l'ajustement de l'autre.

10. Répéter les étapes 4, 6 et 8.

11. En commençant par les boulons de carrosserie qui fixent les traverses au support de cadre, serrer tous les écrous aux couples spécifiés. Serrer les fixations 1/2 po au couple de 75 lb-pi (102 N*M). Serrer les boulons 5/8 Gr. 5 au couple de 150 lb-pi. Serrer les fixations 3/4 po au couple de 260 lb-pi (353 N*M).

12. Remettre le pneu de secours en place et le fixer.

Feuille 4 de 11 50064N 05/24/12 Rev. E

POUR UTILISATION

Item # Quantity Description Item # Quantity Description

1 Qté (4) Boulon hex. 3/4” X 1-1/2” 8 Qté (2) Guide de boulon 1/2” (non illustré) 2 Qté (4) Écrou hex. 3/4” 9 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé) 3 Qté (2) Rondelle plate 3/4” (petite) 10 Qté (12) Rondelle frein 1/2” 4 Qté (6) Rondelle plate 3/4” (grande) 11 Qté (2) Boulon en U 1/2” 5 Qté (4) Rondelle frein 3/4” 12 Qté (2) Rondelle conique dentée 1/2” 6 Qté (14) Écrou hex. 1/2” 13 Qté (2) Boulon tête ronde 1/2" - 13 x 2.00“ Gr. 7 7 Qté (10) Boulon de carrosserie 1/2” X 2.00” 14 Qté (2) Rondelle plate ½”

AVEC ENSEMBLE

DE TRAVERSES

58058

Équipement requis :

Visserie : 116624 Clés : 3/4, 7/8, 15/16 et 1-1/8

Mèches : 1/8”, 1/2”, 11/16” et perceuse 3/4” Autres outils : Pointeau, ruban à mesurer

Instructions d'installation

NÉCESSAIRE DE MONTAGE

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

AVERTISSEMENT : En aucun cas nous ne

recommandons de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage.

1999-2007 « Classic » – Installation sur plateformes

5’8”, 6’6” et 8’, modèles 1500/2500 faible charge.

Numéro de pièce :

50064

Avant du véhicule

9

10

6

2

5

13

*

14

7

3

1

11

7

6

12

7

6

12

4

1

11

Figure 3

5 4 4

2

10

9

6

*: Pour faciliter l’installation, utiliser un boulon à tête ronde (13) avec une rondelle plate (14), comme illustré ci-dessus.

Feuille 5 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Numéro de pièce :

50064

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

1. N'installez pas les traverses sur la doublure de caisse en plastique. La doublure de caisse en plastique doit être découpée pour permettre le contact métal à métal. Les traverses peuvent être installées sur une doublure pulvérisée en place.

2. Utilisez seulement les boulons, écrous et rondelles fournis pour installer ce produit. Tous les boulons et les écrous sont de classe 5 sauf indication contraire.

3. Ces instructions sont données à titre indicatif, l'installation demeure la responsabilité de l'installateur et du propriétaire. Mesurez toujours la camionnette et la remorque avant d'installer l'attelage pour vous assurer que le dégagement à la cabine et au pare-chocs est suffisant pour permettre les virages.

4. NE TENTEZ PAS D'INSTALLER CE PRODUIT NI DE REMORQUER AVEC CELUI-CI SI LA PLATEFORME DE LA CAMIONNETTE FAIT MOINS DE 6 PI (1,83 M), À MOINS QU'UN COUPLEUR POUR BOÎTIER DE PIVOT SIDEWINDER NE SOIT INSTALLÉ SUR LA CARAVANE.

1999-2007 « Classic » – Installation sur plateformes 5’8”, 6’6” et 8’, modèles 1500/2500 faible charge.

1. Abaisser et enlever le pneu de secours. Enlever l'écran thermique du dessous du véhicule côté passager.

2. Placer une traverse de montage sur la plateforme du véhicule. Centrer la traverse sur le plancher de la camionnette et mesurer la distance entre la traverse et le bord arrière de la caisse de la camionnette, comme illustré à la page 9.

3. Utiliser un pointeau pour marquer les trous dans la traverse, comme illustré. Écarter la traverse et percer chaque marque à l'aide d'une mèche 1/8 po. Remarque : Le réservoir d'essence est situé sous la plateforme du véhicule côté

conducteur. Veiller à ne pas l'endommager lors du perçage des trous à travers le plancher.

4. Placer temporairement les supports de cadre sur les côtés du cadre et vérifier que les trous percés de 1/8 po s'alignent sur les

fentes des supports de cadre. Retirer les supports de cadre du véhicule.

5. Agrandir les trous 1/8 po à 9/16 po si l'on installe l'ensemble de traverses 58058. Agrandir les trous à 11/16 po si l'on utilise l'ensemble de traverses 30124.

6. Fixer les supports de cadre aux longerons du véhicule, comme illustré à la Figure 3.

7. Replacer la traverse de montage sur les trous percés dans le plancher et la boulonner aux supports de cadre à l'aide des boulons de carrosserie fournis. Utiliser les blocs en U fournis entre le support de cadre ou les traverses de montage et le plancher de camionnette pour obtenir un contact métal à métal.

8. Placer l'attelage non assemblé (arches de support de sellette, curseur ou col de cygne) dans la traverse de montage déjà

posée. Mettre la traverse avant et l'attelage (arches de support, curseur ou col de cygne) en place en insérant les languettes

dans la traverse, puis en poussant cette dernière à fond vers l'autre traverse. S'assurer que la traverse est centrée sur la plateforme du véhicule. La traverse sera ainsi à la position appropriée et la sellette sera bien ajustée à la camionnette. Remarque : Si plus d'un attelage doit être posé sur les traverses, alors les deux doivent être utilisés en même temps pour aligner la traverse arrière. De cette façon, un attelage ne gênera pas l'ajustement de l'autre.

9. Répéter les étapes 3, 5 et 7.

10. En commençant par les boulons de carrosserie qui fixent les traverses au support de cadre, serrer tous les écrous aux couples spécifiés.

Serrer les fixations 1/2 po au couple de 75 lb-pi (102 N*M).

Serrer les boulons 5/8 po Gr. 5 au couple de 150 lb-pi (204 N*M).

Serrer les fixations 3/4 po au couple de 260 lb-pi (353 N*M).

11. Réinstaller le pneu de secours.

Feuille 6 de 11 50064N 05/24/12 Rev. E

POUR UTILISATION

Item # Quantity Description Item # Quantity Description

1 Qté (4) Boulon hex. 3/4” X 1-1/2” 9 Qté (2) Guide de boulon 1/2” (non illustré) 2 Qté (4) Écrou hex. 3/4” 10 Qté (2) Bloc 1/4” X 1.00” X 2.00” (orifice carré) 3 Qté (6) Rondelle plate 3/4” (grande) 11 Qté (8) Bloc en U 4 Qté (4) Rondelle frein 3/4” 12 Qté (8) Bloc 1/4” X 1.50” X 2.00” (trou décalé) 5 Qté (2) Boulon de carrosserie 1/2” X 1.50” 13 Qté (12) Rondelle frein 1/2” 6 Qté (14) Écrou hex. 1/2” 14 Qté (2) Rondelle conique dentée 1/2” 7 Qté (10) Boulon de carrosserie 1/2” X 2.00” 15 Qty. (2) Boulon tête ronde 1/2" - 13 x 2.00“ Gr. 6 8 Qté (2) Guide de boulon 3/4” (non illustré) 16 Qty. (2) Rondelle plate ½”

AVEC ENSEMBLE

DE TRAVERSES

58058

Instructions d'installation

NÉCESSAIRE DE MONTAGE

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

Numéro de pièce :

50064

Équipement requis :

Visserie : 116624 Clés : 3/4, 7/8, 15/16 & 1-1/8

Mèches : 1/8”, 1/2”, 11/16” et perceuse 3/4” Autres outils : Pointeau, ruban à mesurer

Avant du véhicule

AVERTISSEMENT : En aucun cas nous ne

recommandons de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage.

Méthode facultative avec perçage

15

*

16

7

5 10

11

7

6

14

7

14

6

1

3

12

6

13

14

6

2

4

3

6

12

13

11

Figure 4

*: Pour faciliter l’installation, utiliser un boulon à tête ronde (15) avec une rondelle plate (16), comme illustré ci-dessus.

Feuille 7 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Numéro de pièce :

50064

RAPIDE SUR MESURE

Chevrolet/GMC 1500/2500/3500

1. N'installez pas les traverses sur la doublure de caisse en plastique. La doublure de caisse en plastique doit être découpée pour permettre le contact métal à métal. Les traverses peuvent être installées sur une doublure pulvérisée en place.

2. Utilisez seulement les boulons, écrous et rondelles fournis pour installer ce produit. Tous les boulons et les écrous sont de classe 5 sauf indication contraire.

3. Ces instructions sont données à titre indicatif, l'installation demeure la responsabilité de l'installateur et du propriétaire. Mesurez toujours la camionnette et la remorque avant d'installer l'attelage pour vous assurer que le dégagement à la cabine et au pare-chocs est suffisant pour permettre les virages.

4. NE TENTEZ PAS D'INSTALLER CE PRODUIT NI DE REMORQUER AVEC CELUI-CI SI LA PLATEFORME DE LA CAMIONNETTE FAIT MOINS DE 6 PI (1,83 M), À MOINS QU'UN COUPLEUR POUR BOÎTIER DE PIVOT SIDEWINDER NE SOIT INSTALLÉ SUR LA CARAVANE.

Méthode facultative avec perçage

1. Abaisser et enlever le pneu de secours. Enlever l'écran thermique du dessous du véhicule côté passager.

2. Placer une traverse de montage sur la plateforme du véhicule. Centrer la traverse sur le plancher de la camionnette et mesurer la distance entre la traverse et le bord arrière de la caisse de la camionnette, comme illustré à la page 9.

3. Utiliser un pointeau pour marquer les trous dans la traverse, comme illustré. Écarter la traverse et percer chaque marque à l'aide d'une mèche 1/8 po. Remarque : Le réservoir d'essence est situé sous la plateforme du véhicule côté

conducteur. Veiller à ne pas l'endommager lors du perçage des trous à travers le plancher.

4. Placer temporairement les supports de cadre sur les côtés du cadre et vérifier que les trous percés de 1/8 po s'alignent sur les

fentes des supports de cadre. Retirer les supports de cadre du véhicule.

5. Agrandir les trous 1/8 po à 9/16 po si l'on installe l'ensemble de traverses 58058. Agrandir à 11/16 po si l'on utilise l'ensemble de traverses 30124.

6. Placer les supports de cadre vis-à-vis des trous 9/16 po percés à l'étape 5 puis, en se servant de ces supports de cadre comme gabarit, percer un trou 1/2 po à travers le longeron du véhicule et fixer les supports dans les longerons, comme illustré à la Figure 4.

7. Replacer la traverse de montage sur les trous percés dans le plancher et la boulonner aux supports de cadre à l'aide des boulons de carrosserie fournis. Utiliser les blocs en U fournis entre le support de cadre ou les traverses de montage et le plancher de camionnette pour obtenir un contact métal à métal.

8. Placer l'attelage non assemblé (arches de support de sellette, curseur ou col de cygne) dans la traverse de montage déjà posée. Mettre la traverse arrière et l'attelage (arches de support, curseur ou col de cygne) en place en insérant les languettes dans la traverse, puis en poussant cette dernière à fond vers l'autre traverse. S'assurer que la traverse est centrée sur la plateforme du véhicule. La traverse sera ainsi à la position appropriée et la sellette sera bien ajustée à la camionnette. Remarque : Si plus d'un attelage doit être posé sur les traverses, alors les deux doivent être utilisés en même temps pour aligner la traverse arrière. De cette façon, un attelage ne gênera pas l'ajustement de l'autre.

9. Répéter les étapes 3, 5 et 7.

10. En commençant par les boulons de carrosserie qui fixent les traverses au support de cadre, serrer tous les écrous aux couples spécifiés.

Serrer les fixations 1/2 po au couple de 75 lb-pi (102 N*M).

Serrer les fixations 3/4 po au couple de 260 lb-pi (353 N*M).

11. Réinstaller le pneu de secours.

Serrer les boulons 5/8 po Gr. 5 au couple de 150 lb-pi (204 N*M).

Feuille 8 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Chevrolet/GMC 1500/2500/3500

UTILISER ARCHE, CURSEUR OU COL DE CYGNE POUR POSITIONNER LA TRAVERSE ARRIÈRE.

TRAVERSES DE MONTAGE DE SELLETTE NON INCLUSES

HAYON

POSITIONNER LA TRAVERSE AVANT À PARTIR DU BORD DE LA PLATEFORME DE CAMIONNETTE

TROU DE MONTAGE DU SUPPORT DE CADRE

RAPIDE SUR MESURE

Positionnement de

la traverse de montage

58058

CADRE/CHÂSSIS

CAISSE 8’ CAISSES 5’8” ET 6’6”

CADRE/CHÂSSIS

LIGNE DE CENTRE DE L’ESSIEU LIGNE DE CENTRE DE L’ATTELAGE

Numéro de pièce :

50064

CABINE

AVANT DU VÉHICULE

NON

OUI

1 ½ CAISSES COURTES ET LONGUES

Feuille 9 de 11 50064N 05/24/12 Rev. E

Instructions d'installation

NÉCESSAIRE DE MONTAGE

Chevrolet/GMC 1500/2500/3500

UTILISER ARCHE, CURSEUR OU COL DE CYGNE POUR POSITIONNER LA TRAVERSE ARRIÈRE.

TRAVERSES DE MONTAGE DE SELLETTE NON INCLUSES

HAYON

POSITIONNER LA TRAVERSE AVANT À PARTIR DU BORD DE LA PLATEFORME DE CAMIONNETTE

TROU DE MONTAGE DU SUPPORT DE CADRE

RAPIDE SUR MESURE

Positionnement de

la traverse de montage

30124

CADRE/CHÂSSIS

CAISSE 8’ CAISSES 5’8” ET 6’6”

CADRE/CHÂSSIS

LIGNE DE CENTRE DE L’ESSIEU LIGNE DE CENTRE DE L’ATTELAGE

Numéro de pièce :

50064

CABINE

AVANT DU VÉHICULE

NON

OUI

1 ½ CAISSES COURTES ET LONGUES

Feuille 10 de 11 50064N 05/24/12 Rev. E

*

1) See Previous pages on how to install brackets to the frame for your particular model vehicle.

2) See page 10 for rail placement

3) Torque the 1/2” fasteners to 75 (ft-lb.) 102 (N*M)

Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*M) Torque 5/8 Gr. 5 bolts to 150 (ft-lbs.) 204 (N*m)

*FOR EASE OF INSTALLATION: 5/8” X 3-1/2” HEX BOLT CAN BE USED ALONG WITH A FLAT WASHER ABOVE THE RAIL IN PLACE OF THE 5/8” X 3-1/2” CARRIAGE BOLT

(GRADE 5 OR HIGHER)

Feuille 11 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

el artículo cantidad descripción el artículo cantidad descripción

1 Cant. (4) Perno hexagonal, 3/4” X 2.00” 11 Cant. (2) Guía de perno, 1/2” (no se muestra) 2 Cant. (4) Tuerca hexagonal, 3/4” 12 Cant. (8) Bloque en forma de U 3 Cant. (6) Arandela plana, 3/4” (grande) 13 Cant. (8) Bloque, 1/4” X 1.50” X 2.00” (orificio de ajuste) 4 Cant. (4) Arandela de bloqueo, 3/4” 14 Cant. (12) Arandela de bloqueo, 1/2” 5 Cant. (14) Tuerca hexagonal,1/2” 15 Cant. (4) Arandela plana, 1/2” 6 Cant. (10) Perno de carruaje, 1/2"-13 X 2.00” 16 Cant. (4) Perno de carruaje, 1/2"-13 X 4.50” ó 5.50” (según se necesite) 7 Cant. (2) Guía de perno, 3/4” 17 Cant. (2) Arandela cónica dentada, 1/2” 8 Cant. (2) Tornillo Cabeza Botón 5/8”-11 x 1.75” GR. 8 18 Cant. (4) Arandela cónica, 5/8” 9 Cant. (2) Tuerca hexagonal 5/8” 19 Cant. (2) Tire de alambre, 5/8”

10 Cant. (2) Tire de alambre 1/2” 20 Cant. (2) Perno cabeza de botón, 1/2" - 13 x 2.00”, Gr. 8

PARA USO CON

EL KIT DE

LARGUEROS

58058

Instalación de base en vehículos pickup de 5’8”, 6’6” & 8’ 2007

Equipo necesario: Kit de tornillos: 116624

Llaves: 3/4, 7/8, 15/16 y 1-1/8 Brocas: 1/8”, 1/2”, 11/16” & 3/4” escalonadas Otras herramientas: Perforador central, cinta

de medir

Frente del vehículo

KIT DE MONTAJE PARA

INSTALACIÓN RÁPIDA

PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

(“Nuevo estilo de carrocería”) y posteriores – 1500

20

*

15

6

ADVERTENCIA: Bajo ninguna circunstancia

recomendamos exceder la capacidad de remolque del vehículo

recomendada por el fabricante del vehículo de remolque.

Note: Para unos 1500 vehículos

con bastidor de caja, utilice las piezas

7

10, 11 y 22, en lugar de las partes 1, 2, 4 y 5 en los agujeros de montaje posterior solamente.

6

17

5

Fuera del marco

Número de partes:

50064

Dentro del marco

El espaciador se usa para llenar el vacío entre el soporte y el bastidor (no se

requiere en todos los

modelos)

13

14 5

14

15

5

Larguero del bastidor

Enchufe

del lado del conductor

Figura 2a

Larguero del bastidor

interior del lado del

conductor

12

16

6

12

Figura 1

10

22

11

5

17

3

19

Figure 2d

Soporte en ángulo (no

incluido)

1

4

3

Afloje dos

pernos con

5

13

14

reborde

Enchufe (cable no se

10

muestra por claridad)

Figura 2c

Figura 2b

Larguero del bastidor exterior del lado del conductor

*: Para fácil instalación use el perno de cabeza de botón (20) con arandela plana (15), como se muestra arriba.

Hoja 1 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

Números de partes:

KIT DE MONTAJE PARA INSTALACIÓN

50064

RÁPIDA PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

1. No instale los largueros de montaje sobre los forros plásticos de la base. Los forros plásticos de la base se deben quitar del

camino para ofrecer contacto directo de metal a metal. Los largueros de montaje se pueden instalar en spray en los forros.

2. Use únicamente pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos y las tuercas son grado 5 a menos que se especifique diferente.

3. Estas instrucciones son pautas únicamente, la instalación como tal es responsabilidad del instalador y del propietario. Siempre mida el vehículo y el remolque antes de instalar el enganche para verificar que haya espacio en la cabina y en el parachoques para permitir los giros.

4. NO INSTALE ESTE PRODUCTO NI INTENTE REMOLCAR CON UN VEHÍCULO QUE TENGA UNA BASE INFERIOR A

6’ DE LARGO A MENOS QUE SE HAYA INSTALADO UN ACOPLADOR DE CONECTORES SIDEWINDER EN EL

REMOLQUE. Instalación de base en vehículos pickup 1500 5’8”, 6’6” y 8’ 2007 (“Estilo de carrocería nueva”) y posteriores

1. Baje y quite la llanta de repuesto. Quite el protector de calor del escape de la parte inferior del lado del pasajero del vehículo.

2. En vehículos pickup 2007 “Estilo de carrocería nueva” con un controlador de freno del remolque OE: Vuelva a ubicar el enchufe eléctrico que se encuentra en el interior del larguero del bastidor del lado del conductor sobre la rueda posterior (Figura 2a). El enchufe se puede quitar del bastidor aflojando los dos pernos en el exterior del bastidor y empujando las cabezas de los pernos a través de las ranuras del orificio de la llave, como se muestra en la Figura 2b. Instale el enchufe al soporte angular que viene con el kit de montaje. El soporte se instalará al interior del bastidor con un perno de 3/4” en un paso posterior.

3. Coloque un larguero de montaje en la base del vehículo. Centre el larguero en el piso de la base del vehículo y use su cinta de medir para ubicar la distancia correcta desde el larguero hasta el borde posterior de la caja del vehículo como se ilustra en la página 9.

4. Use un perforador central para marcar los orificios en el larguero según la ilustración. Quite el larguero del camino y perfore cada

posición con una broca de 1/8”. Nota: En el lado del conductor del vehículo el tanque de combustible se encuentra debajo de la

base del vehículo. Al perforar los orificios a través de la base tenga cuidado de no dañar el tanque de combustible.

5. Coloque temporalmente los soportes del bastidor en los lados del bastidor y revise que los orificios perforados de 1/8” se alineen con las ranuras en los soportes del bastidor. Retire los soportes del bastidor del vehículo.

6. Agrande los orificios perforados de 1/8” a 9/16” si está instalando el kit de largueros 58058. Agrande a 11/16”si usa el kit de largueros

30124.

7. Una los soportes del bastidor a los largueros del bastidor del vehículo como se muestra en la Figura 1 (se incluyen espaciadores adicionales para llenar el espacio excesivo entre los soportes del bastidor y los largueros del bastidor del vehículo, use según se requiera

en ciertos modelos). En vehículos pickup 2007 “Estilo de carrocería nueva” con control de frenos OE, consulte el paso de instalación 2 para reubicar el enchufe con el soporte angular. Use el perno 3/4” X 2.00 para instalar el soporte angular al interior del bastidor (ver

Figura 2c). Para facilitar la instalacion, algunos de los 1500 modelos con un marco cuadrado posiblemente necesiten partes

alternativas solamente en los agujeros de montage posterior.

8. Vuelva a colocar el larguero de montaje sobre los orificios en la base y sujete el larguero de montaje a los soportes del bastidor usando los pernos de carruaje que se suministran. Use los bloques en forma de U que se suministran entre el soporte del bastidor o largueros de montaje y la base del vehículo para asegurar un contacto directo de metal con metal.

9. Coloque los arcos de apoyo/deslizador/ganso de quinta rueda sin armar dentro del larguero de montaje ya instalado. Coloque el larguero de montaje posterior con los arcos de apoyo/deslizador/ganso insertando las lengüetas en el larguero de montaje y empujando el larguero de montaje firmemente hacia el otro larguero de montaje. Verifique que el larguero de montaje esté centrado en la base del vehículo. Esto posicionará al larguero en el lugar correcto y garantiza que la quinta rueda tenga un ajuste firme al vehículo. Nota: Si se va a usar más de un enganche con los largueros de montaje entonces ambos tipos se deben usar al mismo tiempo para alinear el larguero de montaje posterior. Esto garantizará que un producto no comprometa el ajuste del otro.

10. Repita los pasos de instalación 4, 6 y 8.

11. Empezando con los pernos de carruaje que sujetan los largueros y el soporte del bastidor, apriete todas las tuercas. Apriete los tornillos de 1/2” a 75 (pies-lb.) 102 (N*M). Apriete los pernos de 5/8 Gr. 5 a 150 pies-lbs. Apriete los tornillos de 3/4” a 260 (pies.-lb.) 353 (N*M)

12. Vuelva a instalar la llanta de repuesto.

Hoja 2 de 11 50064N 0524/12 Rev. E

Instrucciones de instalación

PARA USO CON EL

KIT DE

LARGUEROS 58058

Equipo necesario:

Kit de tornillos: 116624 Llaves: 3/4, 7/8, 15/16 & 1-1/8

Brocas: 1/8”, 1/2”, 11/16” & 3/4” Otras herramientas: Perforador central, cinta

de medir

Frente del vehículo

KIT DE MONTAJE PARA INSTALACIÓN

RÁPIDA PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

Instalación de base corta y larga en vehículos

pickups 2001 y posteriores – 2500/3500

14

*

11

6

8

12

6

5

13

6

Números de partes:

50064

:

6

13

5

3

1

Enchufe

Figura 4a

Larguero del bastidor

interior del lado del

*: Para fácil instalación use el perno de cabeza de botón (14) con la arandela plana (11), como se muestra arriba.

conductor

10

9

5

11

10

Larguero del

bastidor del

conductor

5

lado del

8

Figura 3

4

2

10

5

15

3

Afloje dos pernos con

reborde

9

5

10

Figura 3b

Larguero del bastidor exterior del lado del conductor

Soporte en

ángulo

(incluido)

1

Enchufe (cable no se muestra por claridad)

Figura 3c

Hoja 3 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

KIT DE MONTAJE PARA INSTALACIÓN

Números de partes:

50064

RÁPIDA PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

1. No instale los largueros de montaje sobre los forros plásticos de la base. Los forros plásticos de la base se deben quitar del camino para ofrecer contacto directo de metal a metal. Los largueros de montaje se pueden instalar en spray en los forros.

2. Use únicamente pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos y las tuercas son grado 5 a menos que se especifique diferente.

3. Estas instrucciones son pautas únicamente, la instalación como tal es responsabilidad del instalador y del propietario. Siempre mida el vehículo y el remolque antes de instalar el enganche para verificar que haya espacio en la cabina y en el parachoques para permitir los giros.

4. NO INSTALE ESTE PRODUCTO NI INTENTE REMOLCAR CON UN VEHÍCULO QUE TENGA UNA BASE INFERIOR

A 6’ DE LARGO A MENOS QUE SE HAYA INSTALADO UN ACOPLADOR DE CONECTORES SIDEWINDER EN EL

REMOLQUE.

Instalación de base larga y corta en vehículos pickup 2001-2006 – 2500/3500

1. Baje y quite la llanta de repuesto. Quite el protector de calor del escape de la parte inferior del lado del pasajero del vehículo.

2. En vehículos pickup 2007 “Estilo de carrocería nueva” con un controlador de freno del remolque OE: Vuelva a ubicar el enchufe eléctrico que se encuentra en el interior del larguero del bastidor del lado del conductor sobre la rueda posterior (Figura 4a). El enchufe se puede quitar del bastidor aflojando los dos pernos en el exterior del bastidor y empujando las cabezas de los pernos a través de las ranuras del orificio de la llave, como se muestra en la Figura 3b. Instale el enchufe al soporte angular que viene con el kit de montaje. El soporte se instalará al interior del bastidor con un perno de 3/4” en un paso posterior.

3. Coloque un larguero de montaje en la base del vehículo. Centre el larguero en el piso de la base del vehículo y use su cinta de

medir para ubicar la distancia correcta desde el larguero hasta el borde posterior de la caja del vehículo como se ilustra en la

página 9.

4. Use un perforador central para marcar los orificios en el larguero según la ilustración. Quite el larguero del camino y perfore

cada posición con una broca de 1/8”. Nota: En el lado del conductor del vehículo el tanque de combustible se encuentra debajo de la base del vehículo. Al perforar los orificios a través de la base tenga cuidado de no dañar el tanque de combustible.

5. Coloque temporalmente los soportes del bastidor en los lados del bastidor y revise que los orificios perforados de 1/8” se alineen con las ranuras en los soportes del bastidor. Retire los soportes del bastidor del vehículo.

6. Agrande los orificios perforados de 1/8” a 9/16” si está instalando el kit de largueros 58058. Agrande a 11/16”si usa el kit de largueros 30124.

7. Una los soportes del bastidor a los largueros del bastidor del vehículo como se muestra en la Figura 3 (el orificio delantero se puede perforar como una instalación opcional, para reemplazar el accesorio del perno en U si se prefiere, ambas instalaciones están aprobadas, consulte la página 7 para instrucciones de perforación). En vehículos pickup 2007 “Estilo de carrocería nueva” con control de frenos OE, consulte el paso de instalación 2 para reubicar el enchufe con el soporte angular. Use el perno 3/4” X

1.50 para instalar el soporte angular al interior del bastidor (ver Figura 3c).

8. Vuelva a colocar el larguero de montaje sobre los orificios en la base y sujete el larguero de montaje a los soportes del bastidor usando los pernos de carruaje que se suministran. Use los bloques en forma de U que se suministran entre el soporte del bastidor o largueros de montaje y la base del vehículo para asegurar un contacto directo de metal con metal.

9. Coloque los arcos de apoyo/deslizador/ganso de quinta rueda sin armar dentro del larguero de montaje ya instalado. Coloque el larguero de montaje posterior con los arcos de apoyo/deslizador/ganso insertando las lengüetas en el larguero de montaje y empujando el larguero de montaje firmemente hacia el otro larguero de montaje. Verifique que el larguero de montaje esté

centrado en la base del vehículo. Esto posicionará al larguero en el lugar correcto y garantiza que la quinta rueda tenga un ajuste

firme al vehículo. Nota: Si se va a usar más de un enganche con los largueros de montaje entonces ambos tipos se deben usar al mismo tiempo para alinear el larguero de montaje posterior. Esto garantizará que un producto no comprometa el ajuste del otro.

10. Repita los pasos de instalación 4, 6 y 8.

11. Empezando con los pernos de carruaje que sujetan los largueros y el soporte del bastidor, apriete todas las tuercas. Apriete los tornillos de 1/2” a 75 (pies-lb.) 102 (N*M). Apriete los pernos de 5/8 Gr. 5 a 150 pies-lbs. Apriete los tornillos de 3/4” a 260 (pies.-lb.) 353 (N*M)

12. Vuelva a instalar la llanta de repuesto.

Hoja 4 de 11 50064N 05/24/12 Rev. E

PARA USO CON EL

el artículo cantidad descripción el artículo cantidad descripción

1 Cant. (4) Perno hexagonal, 3/4” X 1-1/2” 8 Cant. (2) Guía de perno, 1/2” (no se muestra) 2 Cant. (4) Tuerca hexagonal, 3/4” 9 Cant. (8) Bloque en forma de U 3 Cant. (2) Arandela plana, 3/4” (pequeña) 10 Cant. (8) Bloque, 1/4” X 1.50” X 2.00” (orificio de ajuste) 4 Cant. (6) Arandela plana, 3/4” (grande) 11 Cant. (12) Arandela de bloqueo, 1/2” 5 Cant. (4) Arandela de bloqueo, 3/4” 12 Cant. (2) Arandela cónica dentada, 1/2” 6 Cant. (14) Tuerca hexagonal,1/2” 13 Cant. (2) Perno cabeza de botón, 1/2" - 13 x 2.00”, Gr. 7 7 Cant. (10) Perno de carruaje, 1/2” X 2.00” 14 Cant. (2) Arandela plana, ½”

KIT DE

LARGUEROS 58058

Instrucciones de instalación

KIT DE MONTAJE PARA INSTALACIÓN

RÁPIDA PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

Números de partes:

50064

Equipo necesario:

Kit de tornillos: 116624 Llaves: 3/4, 7/8, 15/16 & 1-1/8

Brocas : 1/8”, 1/2”, 11/16” y 3/4” Otras herramientas: Perforador central, cinta

de medir

Frente del vehículo

ADVERTENCIA: Bajo ninguna circunstancia

recomendamos exceder la capacidad de remolque del vehículo recomendada por el fabricante del vehículo de remolque.

Instalación de base 1500/2500 Trabajo Liviano 5’8”, 6’6”

y 8’ en vehículos pickup 1999-2007 “Clásicos”

13

*

14

7

11

7

6

12

7

6

12

9

10

6

11

Figura 1

6 10

9

*: Para fácil instalación use el perno de cabeza de botón (13) con la arandela plana (14) como se muestra arriba.

Hoja 5 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

KIT DE MONTAJE PARA

Números de partes:

50064

INSTALACIÓN RÁPIDA

PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

1. No instale los largueros de montaje sobre los forros plásticos de la base. Los forros plásticos de la base se deben quitar del camino para ofrecer contacto directo de metal a metal. Los largueros de montaje se pueden instalar en spray en los forros.

2. Use únicamente pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos y las tuercas son grado 5 a menos que se especifique diferente.

3. Estas instrucciones son pautas únicamente, la instalación como tal es responsabilidad del instalador y del propietario. Siempre mida el vehículo y el remolque antes de instalar el enganche para verificar que haya espacio en la cabina y en el parachoques para permitir los giros.

4. NO INSTALE ESTE PRODUCTO NI INTENTE REMOLCAR CON UN VEHÍCULO QUE TENGA UNA BASE

INFERIOR A 6’ DE LARGO A MENOS QUE SE HAYA INSTALADO UN ACOPLADOR DE CONECTORES

SIDEWINDER EN EL REMOLQUE.

Instalación de base 1500/2500 Trabajo Liviano 5’8”, 6’6” y 8’ en vehículos pickup 1999-2007 “Clásico”

1. Baje y quite la llanta de repuesto. Quite el protector de calor del escape de la parte inferior del lado del pasajero del vehículo.

2. Coloque un larguero de montaje en la base del vehículo. Centre el larguero en el piso de la base del vehículo y use su cinta de medir para ubicar la distancia correcta desde el larguero hasta el borde posterior de la caja del vehículo como se ilustra en la página 9.

3. Use un perforador central para marcar los orificios en el larguero según la ilustración. Quite el larguero del camino y

perfore cada posición con una broca de 1/8”. Nota: En el lado del conductor del vehículo el tanque de combustible se encuentra debajo de la base del vehículo. Al perforar los orificios a través de la base tenga cuidado de no dañar el tanque de combustible.

4. Coloque temporalmente los soportes del bastidor en los lados del bastidor y revise que los orificios perforados de 1/8” se alineen con las ranuras en los soportes del bastidor. Retire los soportes del bastidor del vehículo.

5. Agrande los orificios perforados de 1/8” a 9/16” si está instalando el kit de largueros 58058. Agrande a 11/16”si usa el kit de largueros 30124.

6. Una los soportes del bastidor a los largueros del bastidor del vehículo como se muestra en la Figura 1.

7. Vuelva a colocar el larguero de montaje sobre los orificios en la base y sujete el larguero de montaje a los soportes del bastidor usando los pernos de carruaje que se suministran. Use los bloques en forma de U que se suministran entre el soporte del bastidor o largueros de montaje y la base del vehículo para asegurar un contacto directo de metal con metal.

8. Coloque los arcos de apoyo/deslizador/ganso de quinta rueda sin armar dentro del larguero de montaje ya instalado. Coloque el larguero de montaje posterior con los arcos de apoyo/deslizador/ganso insertando las lengüetas en el larguero de montaje y empujando el larguero de montaje firmemente hacia el otro larguero de montaje. Verifique que el larguero de montaje esté centrado en la base del vehículo. Esto posicionará al larguero en el lugar correcto y garantiza que la quinta rueda tenga un ajuste firme al vehículo. Nota: Si se va a usar más de un enganche con los largueros de montaje entonces ambos tipos se deben usar al mismo tiempo para alinear el larguero de montaje posterior. Esto garantizará que un producto no comprometa el ajuste del otro.

9. Repita los pasos de instalación 3, 5 y 7.

10. Empezando con los pernos de carruaje que sujetan los largueros y el soporte del bastidor, apriete todas las tuercas.

Apriete los tornillos de 1/2” a 75 (pies-lb.) 102 (N*m). Apriete los pernos de 5/8 Gr. 5 a 150 pies-lbs (204 N*m) Apriete los tornillos de 3/4” a 260 (pies.-lb.) 353 (N*m)

11. Vuelva a instalar la llanta de repuesto.

Hoja 6 de 11 50064N 05/24/12 Rev. E

PARA USO CON EL

el artículo cantidad descripción el artículo cantidad descripción

1 Cant. (4) Perno hexagonal, 3/4” X 1-1/2” 9 Cant. (2) Guía de perno, 1/2” (no se muestra) 2 Cant. (4) Tuerca hexagonal, 3/4” 10 Cant. (2) Bloque, 1/4” X 1.00” X 2.00” (orificio de ajuste) 3 Cant. (6) Arandela plana, 3/4” (grande) 11 Cant. (8) Bloque en forma de U 4 Cant. (4) Arandela de bloqueo, ¾” 12 Cant. (8) Bloque, 1/4” X 1.50” X 2.00” (orificio de ajuste) 5 Cant. (2) Perno de carruaje, 1/2"-13 X 1.50” 13 Cant. (12) Arandela de bloqueo, 1/2” 6 Cant. (14) Tuerca hexagonal, 1/2” 14 Cant. (2) Arandela cónica dentada, 1/2” 7 Cant. (10) Perno de carruaje,1/2” X 2.00” 15 Cant. (2) Perno cabeza de botón, 1/2" - 13 x 2.00”, Gr. 6 8 Cant. (2) Guía de perno, 3/4” (no se muestra) 16 Cant. (2) Arandela plana, 1/2”

KIT DE

LARGUEROS 58058

Instrucciones de instalación

KIT DE MONTAJE PARA INSTALACIÓN

RÁPIDA PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

Números de partes:

50064

Equipo necesario:

Kit de tornillos : 116624 Llaves : 3/4, 7/8, 15/16 & 1-1/8

Brocas : 1/8”, 1/2”, 11/16” y 3/4” Otras herramientas: Perforador central, cinta

de medir

Frente del vehículo

ADVERTENCIA: Bajo ninguna circunstancia

recomendamos exceder la capacidad de remolque del vehículo recomendada por el fabricante del vehículo de remolque.

Aplicación opcional con perforación

15

*

16

7

5

10

11

7

6

14

7

14

6

3 3 1

13

6

12

14

6

4

12

13

6

11

Figura 1

*: Para fácil instalación use el perno de cabeza de botón (15) con la arandela plana (16) como se muestra arriba.

Hoja 7 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

KIT DE MONTAJE PARA

Números de partes:

50064

INSTALACIÓN RÁPIDA

PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

1. No instale los largueros de montaje sobre los forros plásticos de la base. Los forros plásticos de la base se deben quitar del camino para ofrecer contacto directo de metal a metal. Los largueros de montaje se pueden instalar en spray en los forros.

2. Use únicamente pernos, tuercas y arandelas suministradas para instalar este kit. Todos los pernos y las tuercas son grado 5 a menos que se especifique diferente.

3. Estas instrucciones son pautas únicamente, la instalación como tal es responsabilidad del instalador y del propietario. Siempre mida el vehículo y el remolque antes de instalar el enganche para verificar que haya espacio en la cabina y en el parachoques para permitir los giros.

4. NO INSTALE ESTE PRODUCTO NI INTENTE REMOLCAR CON UN VEHÍCULO QUE TENGA UNA BASE INFERIOR A 6’ DE LARGO A MENOS QUE SE HAYA INSTALADO UN ACOPLADOR DE CONECTORES SIDEWINDER EN EL REMOLQUE.

Aplicación opcional con perforación

1. Baje y quite la llanta de repuesto. Quite el protector de calor del escape de la parte inferior del lado del pasajero del vehículo.

2. Coloque un larguero de montaje en la base del vehículo. Centre el larguero en el piso de la base del vehículo y use su cinta de medir para ubicar la distancia correcta desde el larguero hasta el borde posterior de la caja del vehículo como se ilustra en la página 9.

3. Use un perforador central para marcar los orificios en el larguero según la ilustración. Quite el larguero del camino y perfore cada posición con una broca de 1/8”. Nota: En el lado del conductor del vehículo el tanque de combustible se encuentra

debajo de la base del vehículo. Al perforar los orificios a través de la base tenga cuidado de no dañar el tanque de

combustible.

4. Coloque temporalmente los soportes del bastidor en los lados del bastidor y revise que los orificios perforados de 1/8” se alineen con las ranuras en los soportes del bastidor. Retire los soportes del bastidor del vehículo.

5. Agrande los orificios perforados de 1/8” a 9/16” si está instalando el kit de largueros 58058. Agrande a 11/16”si usa el kit de largueros 30124.

6. Coloque los soportes del bastidor con los orificios 9/16” perforados en el paso 5 y usando los soportes del bastidor como plantilla, perfore un orificio de ½” a través del larguero del bastidor del vehículo y sujete los soportes del bastidor a los largueros del bastidor del vehículo como se muestra en la Figura 1.

7. Vuelva a colocar el larguero de montaje sobre los orificios en la base y sujete el larguero de montaje a los soportes del bastidor usando los pernos de carruaje que se suministran. Use los bloques en forma de U que se suministran entre el soporte del bastidor o largueros de montaje y la base del vehículo para asegurar un contacto directo de metal con metal.

8. Coloque los arcos de apoyo/deslizador/ganso de quinta rueda sin armar dentro del larguero de montaje ya instalado. Coloque el larguero de montaje posterior con los arcos de apoyo/deslizador/ganso insertando las lengüetas en el larguero de montaje y empujando el larguero de montaje firmemente hacia el otro larguero de montaje. Verifique que el larguero de montaje esté centrado en la base del vehículo. Esto posicionará al larguero en el lugar correcto y garantiza que la quinta rueda tenga un ajuste firme al vehículo. Nota: Si se va a usar más de un enganche con los largueros de montaje entonces ambos tipos se deben usar al mismo tiempo para alinear el larguero de montaje posterior. Esto garantizará que un producto no comprometa el ajuste del otro.

9. Repita los pasos de instalación 3, 5 y 7.

10. Empezando con los pernos de carruaje que sujetan los largueros y el soporte del bastidor, apriete todas las tuercas.

Apriete los tornillos de 1/2” a 75 (pies-lb.) 102 (N*m). Apriete los tornillos de 3/4 a 260 pies-lbs (353 N*m) Apriete los pernos 5/8” Gr. 5 a 150 (pies.-lb.) 204 (N*m)

11. Vuelva a instalar la llanta de repuesto.

Hoja 8 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

KIT DE MONTAJE PARA

INSTALACIÓN RÁPIDA

PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

Posición del larguero

58058

8’ BOX 5’8” & 6’6” BOX

Números de partes:

50064

Hoja 9 de 11 50064N 05/24/12 Rev. E

Instrucciones de instalación

KIT DE MONTAJE PARA

INSTALACIÓN RÁPIDA

PERSONALIZADA

Chevrolet/GMC 1500/2500/3500

Posición del larguero 30124

8’ BOX 5’8” & 6’6” BOX

Números de partes:

50064

Hoja 10 de 11 50064N 05/24/12 Rev. E

*

1) See Previous pages on how to install brackets to the frame for your particular model vehicle.

2) See page 10 for rail placement

3) Torque the 1/2” fasteners to 75 (ft-lb.) 102 (N*M)

Torque the 3/4” fasteners to 260 (ft.-lb.) 353 (N*M) Torque 5/8 Gr. 5 bolts to 150 (ft-lbs.) 204 (N*m)

*FOR EASE OF INSTALLATION: 5/8” X 3-1/2” HEX BOLT CAN BE USED ALONG WITH A FLAT WASHER ABOVE THE RAIL IN PLACE OF THE 5/8” X 3-1/2” CARRIAGE BOLT

(GRADE 5 OR HIGHER)

Hoja 11 de 11 50064N 05/24/12 Rev. E
