Draper Tools 03182, 03183, 03185 Instructions

EN

Original Instructions

RECHARGEABLE

Version 1 – March 2022

FOLDING
SITE LIGHT

These are the original product instructions. This document is part of the product; retain it for the life of the product, passing it on to subsequent holders. Read
this manual in full before attempting to assemble, operate, or maintain this product. Always use the latest version of the product manual. The latest version can
be downloaded from drapertools.com/manuals

1. Specication

Stock No. Part No. Bulb wattage (W) Lumens (lm) USB output Beam angle (°) Colour temperature (K)

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

This light is rated IP65. It is fully protected against dust and is protected
against low pressure jets of water from all directions (limited ingress
permitted). This does not include the attached plug.

2. Health and Safety Information

Important: Read all Health and Safety instructions before attempting to
operate, maintain or repair this product. Non-compliance with these
instructions may result in injury or damage to the user or the product.
Draper Tools accepts no responsibility for improper use of this device.

• Inspect the product and electrical connections for signs of damage or
battery leakage before every use.

WARNING! Do not use the product if defects are present and
withdraw it from service until it has been repaired. If the external

power cable is damaged, it must be replaced by suitably qualied

personnel or returned to Draper Tools for repair.

• ONLY the supplied adaptor should be used to charge this product; DO
NOT use the adaptor to charge other products or batteries.

• DO NOT use the charging adaptor if wet.

• Always ensure that the voltage rating on the charging adaptor is

appropriate for the power supply to be used.

• Remove all packaging and wrapping before use.

• Position the product appropriately.

 − Use only on level surfaces.

 − Ensure that the product is stable and unlikely to tip over.

 − Where necessary, apply weights to the stand or secure it.

 − Ensure that all joints are securely fastened when the product is in

use or stored.

− This is a Class III appliance and should only be used with the
charging adaptor supplied.

• WARNING! This product gets hot when in use.

 − NEVER place objects on the lamp area or hang objects on any part

of this product.

 − NEVER use the light near ammable or combustible substances or

equipment.

− ALWAY S disconnect the power supply and allow at least ten minutes
for the product to cool before attempting any maintenance or
adjustment.

• WARNING! Do not stare at the operating light source.

• ALWAYS ensure that the light is switched o during charging.

− Keep trailing cables and extension leads tidy and secured to avoid
trip hazards.

1,100

2,200

3,300

2,200

5V, 1.5A
5V, 1.5A
5V, 1.5A
5V, 1.5A

Risk of electric shock

Class III product, use only with the
charging adaptor supplied

 − This product is certied for use in ambient temperatures of 0 to

+40°C.

 − Replace any cracked protective shield.

 − This product includes a 4mm glass shield rated IK08.

100 6,000~6,500

100 6,000~6,500

100 6,000~6,500

100 6,000~6,500

Replace any cracked
protective shield

3. Maintenance and Troubleshooting

Important: Maintenance and repair, including replacement of the light

source, must only be performed by qualied personnel with sucient

knowledge of the electrical circuits used in this device.

• Charge the product for at least six hours before rst use.

• Always disconnect the power supply and allow the lamp to cool before

cleaning.

• Clean the lamp using a dry cloth ONLY.
CAUTION! Do not immerse this product in water.

• Store the product in a clean and dry environment, out of reach of
children, with all joints rmly secured.

• Charge the light fully before storing and at least every three months

between uses to maintain the battery life.

If the light does not illuminate when switched on, check the charge level.
Ensure that charge is retained when disconnected from mains power.

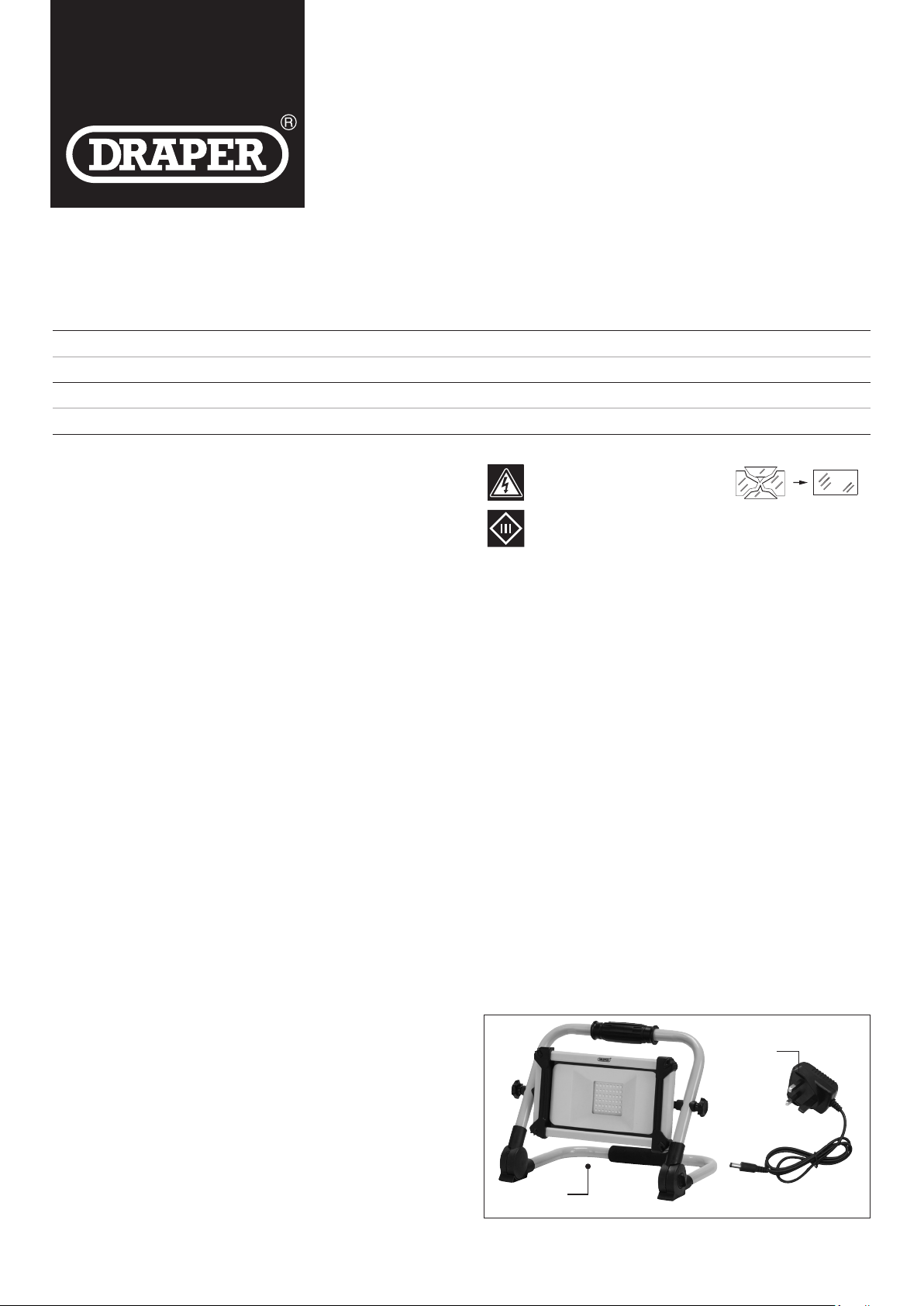

4. What’s in The Box?

Carefully remove the product from the packaging and examine it for any
signs of damage that may have occurred during shipment.

(B)

(A)

Stock No. 03182 shown

A. Rechargeable folding site light B. Power adaptor

(3)

(2)

(4)

7. Bulb Brightness

Press the on/o button (9) to cycle through the bulb brightness settings:

• 30% brightness

• 50% brightness

• 100% brightness

• O

(1)

(7)

(6)

(5)

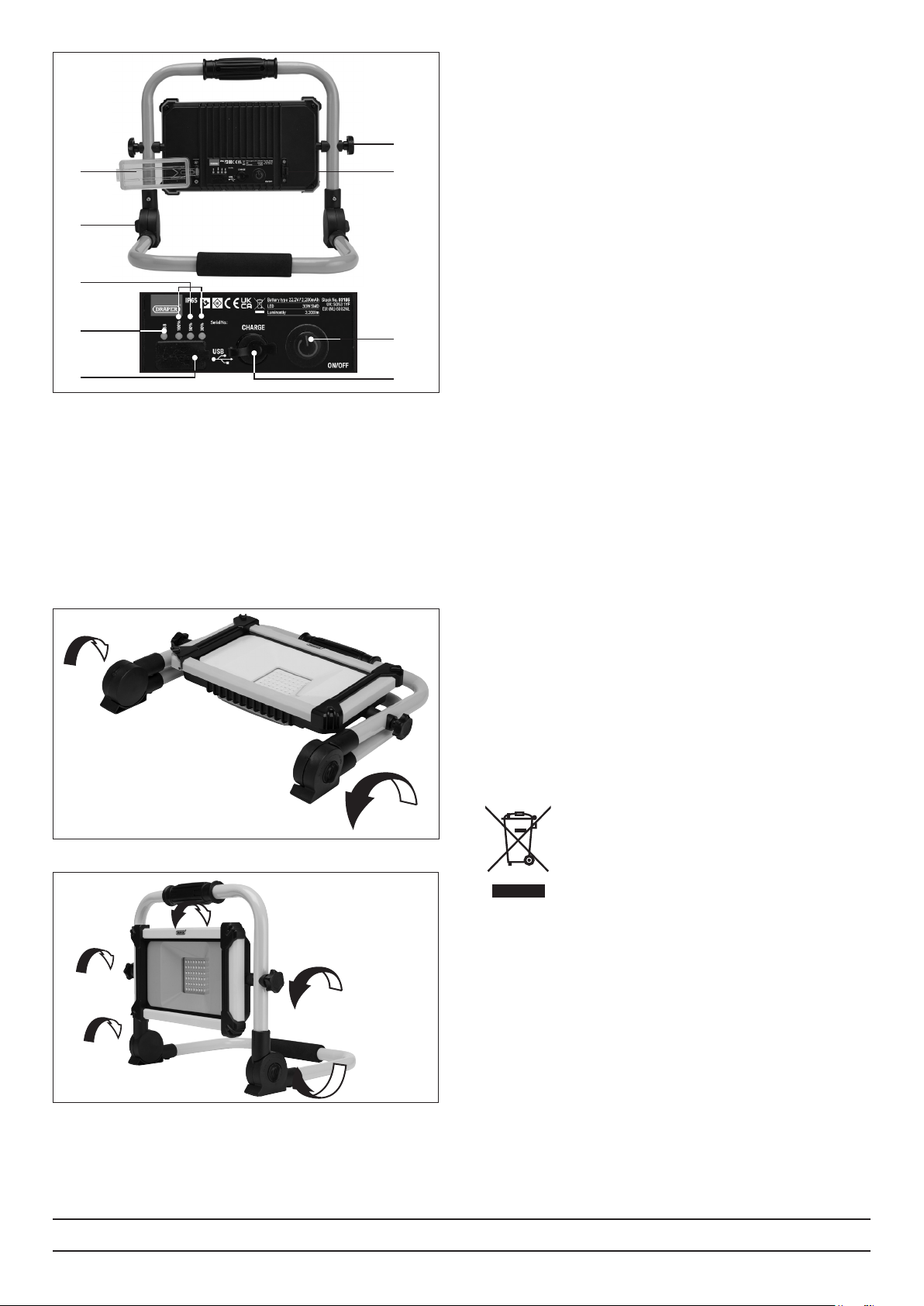

1 Fig.

1. Base joint locks

2. Lamp position locks

3. Control panel cover

4. Control panel cover latch

5. USB output port

6. USB function indicator (blue)

7. Battery level indicators

8. DC charging port

9. On/o/brightness button

5. Operation Instructions

Before use, check that all parts are present and not damaged.

(9)

(8)

8. USB Power Bank Functionality

The product can be used as a power bank for devices with low-power USB

charging. To enable USB functionality:

1. Connect a device to the USB output port (5)

2. Press and hold the on/o button (9) for two seconds

3. Illumination of the USB function indicator (6) signals that USB
functionality is enabled

4. To disable USB functionality, hold the on/o button for two seconds

until the indicator goes out

To extend the lamp’s battery life, remove any connected devices and
disable USB functionality when not required.

9. Charging

To charge, switch o the light and connect the supplied power cable from

the light to an appropriate mains socket. The charge level is signalled by
the battery level indicator LEDs (7).

CAUTION! ONLY use the charging adaptor supplied. DO NOT charge the
light while it is switched on.

10. Battery Level Indicators

The light’s approximate battery level is displayed by the battery level

indicator LEDs (7):

• 100% – Green

• 50% – Green

• 30% – Red

2 Fig.

3 Fig.

6. Accessing the Control Panel

To open, press inwards on the panel door (3) beside the latch (4) and unclip
the latch to open.

11. Disposal

Do not dispose of electrical products with household waste. At the end of
its working life, or when it can no longer be repaired, dispose of the site
light according to local regulations.

Depending on the Stock Number, the product shipped may dier slightly

from the product illustrated in this document.

Helpline: [phone] Sales Desk: [phone] General Enquiries: [phone] Website: drapertools.com Email: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

Betriebsanleitung - Übersetzung

Version 1 – März 2022

WIEDERAUFLADBARE

AUSKLAPPBARE
BEREICHSLEUCHTE

Dies ist die Übersetzung der Original-Betriebsanleitung. Dieses Dokument ist Bestandteil des Produktes. Bewahren Sie es über die gesamte Lebensdauer des Produktes auf, und
geben Sie es an nachfolgende Eigentümer weiter. Lesen Sie diese Betriebsanleitung vollständig durch, bevor Sie dieses Produkt aufbauen, betreiben oder warten. Verwenden Sie
immer die neueste Version der Betriebsanleitung des Produkts. Die neueste Version kann unter drapertools.com/manuals heruntergeladen werden.

1. Technische Daten

DE

Best.-Nr. Teile-Nr.

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Diese Bereichsleuchte hat die Schutzklasse IP65. Sie ist vollständig gegen Staub
und gegen Wasserstrahl mit niedrigem Druck aus allen Richtungen geschützt
(geringes Eindringen erlaubt). Der montierte Stecker ist davon ausgenommen.

2. Gesundheits- und Sicherheitsinformationen

Wichtig: Lesen Sie die Gesundheits- und Sicherheitsinformationen vollständig
durch, bevor Sie dieses Produkt betreiben, warten oder reparieren. Nichteinhaltung
dieser Informationen und Anweisungen kann zu Verletzungen des Benutzers und
Beschädigung des Produkts führen. Draper Tools übernimmt keine Verantwortung
für unsachgemäße Handhabung des Geräts.

• Prüfen Sie das Produkt und alle elektrischen Verbindungen auf Beschädigungen
oder Auslaufen des Akkus vor jedem Gebrauch.

WARNUNG! Sollten Sie Beschädigungen feststellen, verwenden Sie das
Produkt nicht und setzen Sie es außer Betrieb, bis es repariert wird. Falls die
externe Stromzuleitung beschädigt ist, muss sie von einer entsprechend
ausgebildeten Person ausgetauscht oder zu Draper Tools zur Reparatur
eingeschickt werden.

• Zum Laden dieses Produkts darf NUR der mitgelieferte Adapter verwendet
werden. Verwenden Sie den Adapter NICHT zum Laden anderer Produkte oder
Batterien.

• Verwenden Sie den Ladeadapter nicht, wenn dieser feucht ist.

• Achten Sie immer darauf, dass die auf dem Ladeadapter angegebene

Nennspannung der Spannungsversorgung entspricht, die Sie verwenden
möchten.

• Entfernen Sie sämtliches Verpackungsmaterial vor dem Gebrauch.

• Stellen Sie das Produkt an einem geeigneten Ort auf.

− Verwenden Sie es nur auf ebenen Flächen.

− Achten Sie darauf, dass das Produkt sicher steht und eine Kippgefahr

vermieden wird.

− Bei Bedarf verwenden Sie Gewichte auf dem Sockel oder befestigen Sie das
Produkt.

− Stellen Sie sicher, dass alle Gelenke des Produkts während der Lagerung und
des Betriebs sicher befestigt sind.

− Dies ist ein Gerät der Klasse III und darf nur zusammen mit dem
mitgelieferten Ladeadapter verwendet werden.

• WARNUNG! Diese Produkt heizt sich während des Betriebs auf.

− Es dürfen NIEMALS Gegenstände im Lampenbereich abgestellt oder an
diesem Produkt aufgehängt werden.

− Die Leuchte darf NIEMALS in der Nähe von brennbaren oder ammbaren
Stoen oder Gegenständen verwendet werden.

− Ziehen Sie vor Wartungs- oder Einstellarbeiten IMMER den Stecker und

lassen Sie das Produkt mindestens zehn Minuten abkühlen.

• WARNUNG! Blicken Sie nicht in die leuchtende Lichtquelle.

• Achten Sie IMMER darauf, dass die Leuchte während des Ladevorgangs

ausgeschaltet ist.

− Halten Sie ausliegende Leitungen und Verlängerungskabel in Ordnung, um
Stolpergefahren zu verhindern.

Wattleistung des
Leuchtmittels (W)

Lumen (lm) USB-Ausgang Strahlwinkel (°) Farbtemperatur (K)

1.100

2.200

3.300

2.200

5V, 1,5A
5V, 1,5A
5V, 1,5A
5V, 1,5A

Stromschlaggefahr

Produkt der Klasse III, nur mit dem
mitgelieferten Ladeadapter verwenden.

− Dieses Produkt ist für den Gebrauch bei Umgebungstemperaturen von 0 bis
+40°C zugelassen.

− Tauschen Sie gerissenen oder brüchigen Schutzschirm aus.

− Dieses Produkt verfügt über eine 4mm Schutzscheibe aus Glas der Kategorie

IK08.

100 6.000 - 6.500

100 6.000 - 6.500

100 6.000 - 6.500

100 6.000 - 6.500

Tauschen Sie gerissenen
oder brüchigen
Schutzschirm aus

3. Instandhaltung und Fehlersuche

Wichtig: Instandhaltung und Fehlersuche, einschließlich Austausch des

Leuchtmittels, dürfen nur von qualizierten Fachkräften mit entsprechenden

Kenntnissen über die für dieses Gerät verwendeten Stromkreise durchgeführt
werden.

• Laden Sie das Produkt vor dem ersten Gebrauch mindestens sechs Stunden lang.

• Trennen Sie die Leuchte vor der Reinigung von der Stromversorgung und lassen

Sie sie abkühlen.

• Reinigen Sie die Leuchte NUR mit einem trockenen Tuch.
VORSICHT! Tauchen Sie das Produkt nicht in Wasser.

• Lagern Sie das Produkt in einer sauberen und trockenen Umgebung, außer
Reichweite von Kindern und mit allen Gelenken sicher befestigt.

• Laden Sie die Leuchte vollständig, bevor Sie sie einlagern und mindestens alle
drei Monate während der Lagerzeit, um die Akkulebensdauer aufrecht zu halten.

Falls die Leuchte nach dem Einschalten nicht leuchtet, prüfen Sie den
Akkuladestand. Achten Sie darauf, dass der Ladestand erhalten bleibt, wenn die
Leuchte von der Hauptspannungsversorgung getrennt wird.

4. Verpackungsinhalt

Nehmen Sie das Produkt vorsichtig aus der Verpackung und prüfen Sie es auf
Anzeichen von eventuell beim Versand erfolgten Beschädigungen.

(B)

(A)

Bestell-Nr. 03182 dargestellt

A. Wiederauadbare, ausklappbare

Bereichsleuchte

B. Spannungsadapter

7. Helligkeit des Leuchtmittels

Drücken Sie die Taste Ein/Aus (9), um die gewünschte Helligkeitseinstellung des
Leuchtmittels auszuwählen:

• 30% Helligkeit

(2)

(3)

(4)

• 50% Helligkeit

• 100% Helligkeit

• Aus

(1)

(7)

(6)

(5)

Abb.

1. Verriegelung des Sockelgelenks

2. Verriegelung der
Lampenposition

3. Abdeckung des Bedienfelds

4. Verriegelung der
Bedienfeldabdeckung

5. USB-Ausgangsport

6. USB-Funktionsanzeige (blau)

7. Akkuladestandsanzeigen

8. DC-Ladeport

9. Ein-/Aus-/Helligkeitsschalter

(9)

(8)

5. Bedienungsanweisungen

Prüfen Sie vor der Benutzung, dass alle Teile vorhanden und nicht beschädigt sind.

8. USB-Powerbank Funktion

Das Produkt kann über einen USB-Anschluss mit geringem Stromverbrauch als
Powerbank für Geräte verwendet werden. Um die USB-Funktion zu aktivieren:

1. Schließen Sie ein Gerät am USB-Ausgangsport (5) an

2. Halten Sie den Ein-/Aus-Schalter (9) zwei Sekunden lang gedrückt

3. Wenn die USB-Funktionsanzeige (6) aueuchtet, signalisiert sie, dass die

USB-Funktion aktiviert ist.

4. Zum Deaktivieren der USB-Funktion halten Sie den Ein-/Aus-Schalter zwei
Sekunden lang gedrückt, bis die Anzeigeleuchte erlischt

Um die Akkulaufzeit der Leuchte zu verlängern, entfernen Sie alle angeschlossenen
Geräte und deaktivieren Sie die USB-Funktion, wenn diese nicht gebraucht wird.

9. Laden

Zum Laden schalten Sie die Leuchte aus und verbinden Sie die Leuchte über das
mitgelieferte Stromversorgungskabel mit einer geeigneten Steckdose. Der
Ladestand wird über die Akkuladestandsanzeige-LEDs (7) angezeigt.

VORSICHT! Verwenden Sie nur den mitgelieferten Ladeadapter. Laden Sie die
Leuchte nicht, während diese eingeschaltet ist.

10. Akkuladestandsanzeigen

Der ungefähre Akkuladestand der Leuchte wird durch die Akkuladestandsanzeige­LEDs (7) angezeigt:

• 100% – Grün

• 50% – Grün

• 30% – Rot

Abb.

Abb.

6. Zugri auf das Bedienfeld

Önen Sie die Bedienfeldtür (3), indem Sie die Tür neben der Verriegelung (4) nach

innen drücken und die Verriegelung lösen.

11. Entsorgung

Entsorgen Sie Elektroprodukte nicht mit dem Haushaltsabfall. Am Ende der
Lebensdauer der Bereichsleuchte oder wenn sie nicht mehr repariert werden kann,
muss die Bereichsleuchte gemäß den nationalen Vorschriften entsorgt werden.

Abhängig von der Bestellnummer, kann das gelieferte Produkt von dem in diesem
Dokument dargestellten Produkt leicht abweichen.

Hilfe: [phone] Vertrieb: [phone] Allgemeine Auskunft: [phone] Webseite: drapertools.com E-Mail: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

Instrucciones originales

RECARGABLE

Versión 1 – Marzo 2022

LÁMPARA
PLEGABLE

Estas son las instrucciones originales del producto. Este documento forma parte del producto; consérvelo durante toda la vida útil del mismo, y transéralo a los

siguientes usuarios. Lea este manual en su totalidad antes de montar, operar o mantener este producto. Utilice siempre la última versión del manual del producto.

Laúltima versión puede descargarse en el sitio drapertools.com/manuals

1. Especicación

N.° de ref. N.° de pieza Potencia de la bombilla (W) Lúmenes (lm) Salida USB Ángulo del haz (°) Temperatura del color (K)

ES

03182 RC/FSL/10 W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Esta lámpara está clasicada IP65. Está totalmente protegida contra el polvo y

los chorros de agua a baja presión procedentes de todas las direcciones
(entrada limitada permitida). Esto no incluye el enchufe adjunto.

2. Información sobre salud y seguridad

Importante: Lea todas las instrucciones sobre salud y seguridad antes de usar,
mantener o reparar este producto. El incumplimiento de estas instrucciones
puede resultar en lesiones o daños al usuario o al producto. Draper Tools no
acepta ninguna responsabilidad por el uso inadecuado de este aparato.

• Inspeccione el producto y las conexiones eléctricas para detectar signos de
posibles daños o fugas de la batería antes de cada uso.

¡ADVERTENCIA! No utilice el producto si presenta defectos y retírelo del
servicio hasta que haya sido reparado. Si el cable de alimentación
externo está dañado, debe ser sustituido por personal debidamente

cualicado o devolverse a Draper Tools para su reparación.

• SOLO debe utilizarse el adaptador suministrado para cargar este producto;
NO utilice el adaptador para cargar otros productos o baterías.

• NO utilice el adaptador de carga si está mojado.

• Compruebe siempre de que el nivel de tensión indicado en el adaptador de

carga es el adecuado para la fuente de alimentación que se va a utilizar.

• Retire todos los envoltorios y embalajes antes del uso.

• Coloque el producto adecuadamente.

− Usar solo en supercies niveladas.

− Compruebe que el producto está estable y no puede volcarse.

− En caso necesario, aplique pesos en el soporte o fíjelo.

− Verique que todas las juntas estén bien sujetas cuando el producto esté

en uso o almacenado.

− Este es un aparato de clase III y solo debe utilizarse con el adaptador de
carga suministrado.

• ¡ADVERTENCIA! Este producto se calienta cuando está en uso.

− No colocar NUNCA ningún objeto en el área de la lámpara ni colgar
objetos en ninguna parte del producto.

− No usar NUNCA la lámpara cerca de sustancias o equipos inamables o
combustibles.

− Desconectar SIEMPRE la fuente de alimentación y dejar que el producto
se enfríe al menos diez minutos antes de emprender cualquier tarea de
mantenimiento o ajuste.

• ¡ADVERTENCIA! No mire jamente a la fuente de luz en funcionamiento.

• Verique SIEMPRE que la lámpara esté desconectada durante la carga.

− Mantenga los cables expuestos y los alargadores ordenados y sujetos

para evitar tropiezos.

− Este producto está certicado para el uso a temperaturas ambiente de 0

a +40°C.

1100

2200

3300

2200

5V, 1,5A
5V, 1,5A
5V, 1,5A
5V, 1,5A

Riesgo de descarga eléctrica

Producto de clase III, usar solo con el
adaptador de carga suministrado

− Sustituya cualquier pantalla protectora agrietada.

− Este producto incluye una pantalla de cristal de 4 mm clasicada IK08.

100 6000~6500

100 6000~6500

100 6000~6500

100 6000~6500

Sustituya cualquier
pantalla protectora
agrietada

3. Mantenimiento y resolución de problemas

Importante: El mantenimiento y la reparación, incluyendo la sustitución de la

fuente de luz, solo deben ser realizados por personal cualicado con
conocimientos sucientes de los circuitos eléctricos utilizados en este aparato.

• Cargue el producto al menos seis horas antes del primer uso.

• Desconecte siempre la fuente de alimentación y deje que la lámpara se

enfríe antes de limpiarla.

• Limpie la lámpara SOLO con un paño seco.
¡PRECAUCIÓN! No sumergir este producto en agua.

• Guarde el producto en un entorno limpio y seco, fuera del alcance de los
niños, con todas las juntas rmemente jadas.

• Cargue la lámpara completamente antes de guardarla y al menos cada tres

meses entre usos para mantener la duración de la batería.

Si la lámpara no se ilumina al encenderla, compruebe el nivel de carga.

Verique que la carga se mantiene cuando se desconecta de la corriente

eléctrica.

4. Contenido de la caja

Saque cuidadosamente el producto del paquete y examínelo para detectar
cualquier signo de daño que pueda haberse producido durante el transporte.

(B)

(A)

A. Lámpara plegable recargable B. Adaptador de corriente

N. de pieza 03182 mostrada

(3)

(2)

(4)

7. Brillo de la bombilla

Pulse el botón on/o (9) (encendido/apagado) para pasar por los ajustes de

brillo de la bombilla:

• Brillo 30%

• Brillo 50 %

• Brillo 100%

• O

(1)

(7)

(6)

(5)

Fig.

1. Cerraduras de la junta de base

2. Cierres de posición de la
lámpara

3. Tapa del panel de control

4. Pestillo de la tapa del panel de
control

5. Puerto de salida USB

6. Indicador de función USD
(azul)

7. Indicadores de nivel de batería

8. Puerto de carga CC

9. Botón de brillo/on/o

5. Instrucciones de funcionamiento

Antes del uso, compruebe que todas las piezas estén presentes y no hay
presencia de daños.

(9)

(8)

8. Funcionalidad de la unidad de energía USB

El producto puede utilizarse como unidad de energía para dispositivos con
carga USB de baja potencia. Para habilitar la funcionalidad del USB:

1. Conecte un dispositivo al puerto de salida del USB (5)

2. Pulse y mantenga pulsado el botón on/o (9) durante dos segundos

3. La iluminación del indicador de función USB (6) indica que la
funcionalidad USB está habilitada

4. Para deshabilitar la funcionalidad USB, mantenga pulsado el botón on/
o durante dos segundos hasta que el indicador se apague

Para prolongar la duración de la batería de la lámpara, retire los dispositivos
conectados y deshabilite la funcionalidad USB cuando no se necesite.

9. Carga

Para cargar, apague la lámpara y conecte el cable de alimentación
suministrado a una toma de corriente adecuada. El nivel de carga se indica a
través de los LEDs indicadores del nivel de batería (7).

¡PRECAUCIÓN! Utilice solamente el adaptador de carga suministrado. NO
cargue la lámpara mientras esté encendida.

10. Indicadores de nivel de batería

El nivel de batería aproximado de la lámpara se indica a través de los LEDs
indicadores del nivel de batería (7):

• 100% – Verde

• 50% – Verde

• 30% – Rojo

Fig.

Fig.

6. Acceso al panel de control

Para abrir, presione hacia dentro la puerta del panel (3) junto al pestillo (4) y
desenganche el pestillo para abrirlo.

11. Eliminación

No deseche los productos eléctricos con la basura doméstica. Al nal de su vida

útil, o cuando ya no se pueda reparar, deseche la lámpara de acuerdo con los
reglamentos locales.

Dependiendo del número de referencia, el producto enviado puede diferir
ligeramente del producto ilustrado en este documento.

Línea de asistencia: [phone] Asistencia de ventas: [phone] Consultas generales: [phone] Sitio web: drapertools.com E-mail: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

Instructions originales

LAMPE DE CHANTIER

Version 1 - Mars 2022

PLIABLE ET
RECHARGEABLE

Ce sont les instructions originales du produit. Ce document fait partie du produit ; conservez-le pendant toute la durée de vie du produit et transmettez-le à tout
utilisateur ultérieur. Lisez ce manuel dans son intégralité avant de tenter d'assembler, d'utiliser ou d'entretenir ce produit. Utilisez toujours la dernière version du manuel
du produit. La dernière version peut être téléchargée sur drapertools.com/manuals.

1. Spécications

FR

Numéro de stock Pièce n°.

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Cette lampe est classée IP65. Elle est entièrement protégée contre la poussière
et est protégée contre les jets d'eau à basse pression provenant de toutes les
directions (entrée limitée autorisée). Cela n'inclut pas la prise jointe.

Puissance de
l'ampoule (W)

Lumens (lm) Sortie USB

1 100

2 200

3 300

2 200

2. Hygiène et sécurité

Important : Lisez toutes les instructions d’hygiène et de sécurité avant
d'essayer d'utiliser, d'entretenir ou de réparer ce produit. Le non-respect de ces
instructions peut entraîner des blessures ou des dommages pour l'utilisateur ou
le produit. Draper Tools décline toute responsabilité en cas d'utilisation
incorrecte de cet appareil.

• Avant chaque utilisation, inspectez le produit et les connexions électriques
pour détecter tout signe de dommage ou de fuite de la batterie.

AVERTISSEMENT ! N'utilisez pas le produit s'il présente des défauts et ne
l’utilisez pas jusqu'à ce qu'il ait été réparé. Si le câble d'alimentation

externe est endommagé, il doit être remplacé par un personnel qualié

ou renvoyé à Draper Tools pour réparation.

• SEUL l'adaptateur fourni doit être utilisé pour charger ce produit ; N’UTILISEZ
PAS l'adaptateur pour charger d'autres produits ou batteries.

• N’UTILISEZ PAS l’adaptateur de charge s'il est mouillé.

• Assurez-vous toujours que la tension indiquée sur l'adaptateur de charge est

adaptée à l'alimentation électrique utilisée.

• Retirez tous les emballages et conditionnements avant l'utilisation.

• Positionnez le produit de manière appropriée.

− Utilisez le produit uniquement que sur des surfaces planes.

− Assurez-vous que le produit est stable et ne risque pas de se renverser.

− Si nécessaire, apposez des poids sur le support ou xez-le.

− Veillez à ce que tous les joints soient solidement xés lorsque le produit

est utilisé ou stocké.

− Cet appareil est de classe III et ne doit être utilisé qu'avec l'adaptateur de
charge fourni.

• AVERTISSEMENT ! Le dispositif chaue lorsqu'il est utilisé.

− Ne posez JAMAIS d'objets sur la zone du luminaire et ne suspendez
jamais d'objets à aucune partie de ce produit.

− N’UTILISEZ JAMAIS le luminaire à proximité de substances ou
d'équipements inammables ou combustibles.

− Débranchez TOUJOURSl'alimentation électrique et laissez le dispositif

refroidir pendant au moins dix minutes avant de procéder à tout
entretien ou réglage.

• AVERTISSEMENT ! Il ne faut pas que le regard soit xé sur la source

lumineuse de l'appareil.

• ASSUREZ-VOUS TOUJOURS que la lumière est éteinte pendant la charge.

− Gardez les câbles et les rallonges bien rangés et sécurisés pour éviter les
risques de trébuchement.

− Ce dispositif est certié pour une utilisation à des températures

ambiantes de 0 à +40°C.

5V, 1.5A
5V, 1.5A
5V, 1.5A
5V, 1.5A

Risque de choc électrique

Produit de classe III, à utiliser
uniquement avec l'adaptateur de
charge fourni.

− Remplacez tout écran de protection ssuré.

− Ce dispositif comprend un écran en verre de 4 mm classé IK08.

3. Entretien et dépannage

Important : L'entretien et la réparation, y compris le remplacement de la source

lumineuse, ne doivent être eectués que par un personnel qualié ayant une
connaissance susante des circuits électriques utilisés dans cet appareil.

• Chargez le produit pendant au moins six heures avant la première utilisation.

• Débranchez toujours l'alimentation électrique et laissez la lampe refroidir

avant de la nettoyer.

• Nettoyez la lampe à l'aide d'un chion sec UNIQUEMENT.
ATTENTION ! Ne trempez pas ce produit dans l'eau.

• Stockez le dispositif dans un environnement propre et sec, hors de portée
des enfants, avec tous les joints fermement xés.

• Chargez complètement la lampe avant de la ranger et au moins tous les trois

mois entre deux utilisations pour maintenir la durée de vie de la batterie.

Si le voyant ne s'allume pas à l'allumage, vériez le niveau de charge. Veillez à ce

que la charge soit conservée lorsque l'appareil est débranché du secteur.

4. Qu'est-ce qu'il y a dans l’emballage ?

Retirez soigneusement le produit de son emballage et examinez-le pour vérier

qu’il n’a pas été endommagé pendant le transport.

(A)

A. Lampe de chantier rechargeable

et pliable

Angle du

faisceau(°)

100 6 000~6 500

100 6 000~6 500

100 6 000~6 500

100 6 000~6 500

Température de couleur (K)

Remplacez tout écran de

protection ssuré.

(B)

Numérode stock 03182 montré

B. Adaptateur électrique

(3)

(2)

(4)

7. Luminosité de l'ampoule

Appuyez sur le bouton marche/arrêt (9) pour faire déler les réglages de

luminosité de l'ampoule :

• 30 % de luminosité

• 50 % de luminosité

• 100 % de luminosité

• Éteint

(1)

(7)

(6)

(5)

Fig.

1. Verrouillage des joints de la
base

2. Verrouillage de la position de la
lampe

3. Couvercle du panneau de
commande

4. Loquet du couvercle du
panneau de commande

5. Port de sortie USB

6. Indicateur de fonction USB
(bleu)

7. Indicateurs de niveau de
batterie

8. Port de charge DC

9. Bouton marche/arrêt/
luminosité

(9)

(8)

5. Mode d’emploi

Avant toute utilisation, vériez que toutes les pièces sont présentes et ne sont

pas endommagées.

8. Fonctionnalité de la banque d'alimentation USB

Le produit peut être utilisé comme une banque d'alimentation pour les
appareils avec une charge USB de faible puissance. Pour activer la
fonctionnalité USB :

1. Connectez un appareil au port de sortie USB (5)

2. Appuyez sur le bouton marche/arrêt (9) et maintenez-le enfoncé pendant
deux secondes.

3. L'allumage du témoin de fonction USB (6) signale que la fonctionnalité
USB est activée.

4. Pour désactiver la fonctionnalité USB, maintenez le bouton marche/arrêt
pendant deux secondes jusqu'à ce que le voyant s'éteigne.

Pour prolonger la durée de vie de la batterie de la lampe, retirez tous les
appareils connectés et désactivez la fonctionnalité USB lorsqu'elle n'est pas
nécessaire.

9. Chargement

Pour recharger, éteignez la lampe et branchez le câble d'alimentation fourni de
la lampe à une prise de courant appropriée. Le niveau de charge est signalé par
les voyants lumineux du niveau de la batterie (7).

ATTENTION ! Utilisez UNIQUEMENT l'adaptateur de charge fourni.

NECHARGEZ PAS la lampe lorsqu'elle est allumée.

10. Indicateurs de niveau de batterie

Le niveau approximatif de la batterie de la lampe est aché par les LED de

l'indicateur de niveau de batterie (7) :

Fig.

• 100 % – Vert

• 50 % – Vert

• 30 % – Rouge

11. Mise au rebut

Ne jetez pas les produits électriques avec les déchets ménagers. Lorsque le
luminaire est en bout de course ou qu'il ne peut plus être réparé, mettez-le au
rebut conformément à la réglementation locale.

Fig.

6. Accès au panneau de contrôle

Pour ouvrir, appuyez vers l'intérieur sur la porte du panneau (3) à côté du loquet
(4) et déclipsez le loquet pour ouvrir.

Ligne d'assistance téléphonique : [phone] Bureau des ventes : [phone] Demandes générales : [phone] Site internet : drapertools.com Adresse électronique : [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

Selon le numéro de stock, le produit expédié peut diérer légèrement du

produit illustré dans ce document.

LAMPADA DA
CANTIERE

Versione 1 – Marzo 2022

IT

Istruzioni originali

PIEGHEVOLE
RICARICABILE

Le istruzioni ivi fornite sono quelle originali del prodotto. Il presente documento fa parte del prodotto; si consiglia di conservarlo per l’intera vita utile del prodotto e di
passarlo a eventuali successivi proprietari. Leggere attentamente il manuale prima di provare a montare, azionare o sottoporre a manutenzione il prodotto. Utilizzare
sempre la versione più recente del manuale, che può essere scaricata sul sito drapertools.com/manuals

1. Speciche

Cod. Codice art. Potenza lampadina (W) Lumen (lm) Uscita USB Angolo del fascio (°) Temperatura di colore (K)

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Questa lampada ha un grado di protezione IP65. Fornisce una protezione
completa contro la polvere e non può essere danneggiata da getti d’acqua a
bassa pressione da tutte le direzioni (ingresso limitato). La protezione non è
applicabile alla spina inclusa.

1.100

2.200

3.300

2.200

2. Informazioni in materia di salute e sicurezza

Importante: leggere tutte le istruzioni relative alla salute e sicurezza prima di
provare ad azionare, sottoporre a manutenzione o riparare il prodotto. Il
mancato rispetto di queste istruzioni potrebbe risultare in infortuni o danni per
l’utilizzatore del prodotto. Draper Tools non accetta alcuna responsabilità per
un uso improprio del dispositivo.

• Controllare il prodotto e i collegamenti elettrici prima di ogni utilizzo per

vericare che non presentino danni o perdite della batteria.

AVVERTENZA! Non utilizzare il prodotto in presenza di difetti e ritirare

dal servizio no all’avvenuta riparazione. Se il cavo di alimentazione
esterno è danneggiato, deve essere sostituito da personale qualicato o
fatto riparare da Draper Tools.

• Utilizzare SOLO l’adattatore fornito per ricaricare il prodotto; NON usare
l’adattatore per ricaricare altri prodotti o batterie.

• NON utilizzare l’adattatore di ricarica se è bagnato.

• Accertarsi sempre che la tensione nominale dell’adattatore di ricarica sia

adeguata all’alimentazione utilizzata.

• Rimuovere tutti gli imballi e gli involucri prima dell’uso.

• Posizionare il prodotto correttamente.

− Utilizzare solo su superci piane.

− Assicurarsi che il prodotto sia stabile e non possa ribaltarsi.

− Ove necessario, applicare pesi sul supporto o ssarlo.

− Accertarsi che tutti gli snodi siano ben stretti durante l’uso o la

conservazione del prodotto.

− Questo è un apparecchio di Classe III e deve essere utilizzato solo con
l’adattatore di ricarica fornito in dotazione.

• AVVERTENZA! Questo prodotto si surriscalda durante l’uso.

− NON poggiare oggetti sulla supercie della lampada e non appendere

nulla sul prodotto.

− NON utilizzare la lampada in prossimità di sostanze o apparecchiature
inammabili o combustibili.

− Staccare SEMPRE l’alimentazione elettrica e far rareddare il prodotto
per almeno dieci minuti prima di eettuare qualsiasi intervento di

manutenzione o regolazione.

• AVVERTENZA! Non ssare la fonte luminosa in funzione.

• Accertarsi SEMPRE che la lampada sia spenta durante la ricarica.

− Tenere in ordine e ssare i cavi essibili e le prolunghe per evitare rischi

di inciampo.

− Questo prodotto è certicato per l’uso a temperature ambiente

comprese tra 0 e +40 °C.

5 V, 1,5 A
5 V, 1,5 A
5 V, 1,5 A
5 V, 1,5 A

Rischio di scosse elettriche

Prodotto di Classe III: utilizzare solo
con l’adattatore di ricarica fornito

− Sostituire eventuali vetri di sicurezza incrinati.

− Questo prodotto include un vetro di sicurezza di 4 mm IK08.

100 6.000~6.500

100 6.000~6.500

100 6.000~6.500

100 6.000~6.500

Sostituire eventuali vetri di
sicurezza incrinati

3. Manutenzione e risoluzione dei problemi

Importante: la manutenzione e la riparazione, compresa la sostituzione della

luce, devono essere eseguite solo da personale qualicato con suciente

conoscenza dei circuiti elettrici usati nel dispositivo.

• Caricare il prodotto per almeno sei ore prima del primo utilizzo.

• Prima della pulizia, staccare sempre l’alimentazione elettrica e far

rareddare la lampada.

• Pulire la lampada SOLO con un panno asciutto.

ATTENZIONE! Non immergere il prodotto in acqua.

• Conservare il prodotto in un ambiente asciutto e pulito, lontano dalla portata
dei bambini e con tutti gli snodi ben stretti.

• Caricare completamente la lampada prima di conservarla e con una
frequenza di almeno tre mesi tra un utilizzo e l’altro per mantenere la durata
della batteria.

Se la lampada non si illumina una volta accesa, controllare il livello di carica.
Assicurarsi che la carica venga mantenuta quando si stacca l’apparecchio
dall’alimentazione elettrica.

4. Contenuto della confezione

Rimuovere con cautela il prodotto dall'imballaggio ed esaminarlo per vericare

che non si sia danneggiato durante il trasporto.

(B)

(A)

Codice 03182 mostrato in gura

A. Lampada da cantiere pieghevole

ricaricabile

B. Adattatore di alimentazione

(3)

(2)

(4)

7. Luminosità della lampadina

Premere il pulsante on/o (9) per passare attraverso tutte le impostazioni di

luminosità della lampadina:

• 30%

• 50%

• 100%

• Spenta

(1)

(7)

(6)

(5)

(9)

(8)

1 Fig.

1. Fermi degli snodi della base

2. Blocchi di posizione della
lampada

3. Copertura del pannello di
controllo

4. Fermo copertura del pannello
di controllo

5. Porta di uscita USB

6. Indicatore della funzione USB
(blu)

7. Indicatori del livello della
batteria

8. Porta di ricarica CC

9. Pulsante on/o/luminosità

5. Istruzioni pe l’uso

Prima dell’uso, vericare che tutti i componenti siano presenti e privi di danni.

8. Funzionalità Power Bank con USB

Il prodotto può essere utilizzato come power bank per dispositivi con ricarica
USB a bassa potenza. Per attivare la funzionalità USB:

1. Collegare un dispositivo alla porta di uscita USB (5)

2. Tenere premuto il pulsante on/o (9) per due secondi

3. Se l’indicatore della funzione USB (6) si illumina vuol dire che la
funzionalità USB è attiva

4. Per disattivare la funzionalità USB, tenere premuto il pulsante on/o per
due secondi no a far spegnere l’indicatore

Per prolungare la durata della batteria della lampada, rimuovere eventuali
dispositivi collegati e disattivare la funzionalità USB quando non serve.

9. Ricarica

Per eettuare la ricarica, spegnere la lampada e collegare il cavo di

alimentazione fornito tra la lampada e un’apposita presa di corrente. Il livello di
carica della batteria è indicato dagli appositi LED (7).

ATTENZIONE! Utilizzare SOLO l’adattatore di ricarica fornito in dotazione.
NON caricare la lampada mentre è accesa.

10. Indicatori del livello della batteria

Il livello approssimativo della batteria della lampada è indicato da appositi
indicatori LED (7):

• 100% – Verde

• 50% – Verde

• 30% – Rosso

2 Fig.

3 Fig.

6. Accesso al pannello di controllo

Per aprirlo, premere verso l’interno contro la porta del pannello (3) accanto al
fermo (4) e sganciare il fermo per aprirlo.

11. Smaltimento

Non smaltire i prodotti elettrici con i riuti domestici. Al termine della sua vita

utile o quando non è più possibile ripararla, smaltire la lampada da cantiere
secondo quanto stabilito dai regolamenti locali.

A seconda del codice, il prodotto spedito potrebbe essere leggermente diverso
da quello illustrato nel presente documento.

Assistenza: [phone] Ucio Vendite: [phone] Informazioni generali: [phone] Sito web: drapertools.com E-mail: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

NL

Originele instructies

OPLAADBARE

Versie 1 - maart 2022

VOUWBARE
BOUWLAMP

Dit zijn de originele productinstructies. Dit document maakt deel uit van het product; bewaar het gedurende de levensduur van het product en geef het door aan
volgende gebruikers. Lees deze handleiding volledig door voordat u probeert dit product te monteren, te bedienen of te onderhouden. Gebruik altijd de laatste versie van
de handleiding van het product. De laatste versie kan worden gedownload op drapertools.com/manuals

1. Specicatie

Artikelnr. Onderdeelnr. Wattage lamp (W) Lumen (lm) USB-uitgang Stralingshoek (°) Kleurtemperatuur (K)

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Deze lamp heeft beschermingsgraad IP65. Het is volledig beschermd tegen stof
en is beschermd tegen lage druk waterstralen uit alle richtingen (beperkt
binnendringen toegestaan). Dit geldt niet voor de bijgevoegde stekker.

1.100

2.200

3.300

2.200

2. Informatie over gezondheid en veiligheid

Belangrijk: Lees alle gezondheids- en veiligheidsinstructies voordat u dit
product probeert te bedienen, te onderhouden of te repareren. Niet-naleving
van deze instructies kan leiden tot letsel of schade aan de gebruiker of het
product. Draper Tools aanvaardt geen aansprakelijkheid voor oneigenlijk
gebruik van dit apparaat.

• Inspecteer het product en de elektrische aansluitingen vóór elk gebruik op
tekenen van beschadiging of batterijlekkage.

WAARSCHUWING! Gebruik het product niet als het gebreken vertoont
en neem het uit gebruik totdat het gerepareerd is. Als de externe

stroomkabel beschadigd is, moet deze door voldoende gekwaliceerd

personeel worden vervangen of voor reparatie naar Draper Tools worden
geretourneerd.

• ALLEEN de bijgeleverde adapter mag worden gebruikt om dit product op te
laden; GEBRUIK de adapter NIET om andere producten of batterijen op te
laden.

• Gebruik de oplaadadapter NIET als hij nat is.

• Controleer altijd of de spanningswaarde op de oplaadadapter geschikt is

voor de te gebruiken stroomvoorziening.

• Verwijder voor gebruik alle verpakking en wikkels.

• Plaats het product op de juiste manier.

− Alleen gebruiken op een vlakke ondergrond.

− Zorg ervoor dat het product stabiel is en niet kan omvallen.

− Breng zo nodig gewichten aan op de standaard of maak het vast.

− Zorg ervoor dat alle verbindingen goed vastzitten wanneer het product

in gebruik of opgeslagen is.

− Dit is een apparaat van klasse III en mag alleen worden gebruikt met de
bijgeleverde oplaadadapter.

• WAARSCHUWING! Dit product wordt heet wanneer het in gebruik is.

− Plaats NOOIT voorwerpen op het lampgedeelte en hang nooit
voorwerpen aan enig deel van dit product.

− Gebruik de lamp NOOIT in de buurt van brandbare of ontvlambare
stoen of apparatuur.

− Koppel de stroomtoevoer ALTIJD af en laat het product ten minste tien

minuten afkoelen voordat u onderhoud of afstellingen uitvoert.

• WAARSCHUWING! Staar niet in de werkende lichtbron.

• Zorg er ALTIJD voor } dat het licht uit is tijdens het opladen.

− Houd slepende kabels en verlengsnoeren netjes en beveiligd om
struikelgevaar te voorkomen.

− Dit product is gecerticeerd voor gebruik bij omgevingstemperaturen

van 0 tot +40°C.

5 V, 1,5 A
5 V, 1,5 A
5 V, 1,5 A
5 V, 1,5 A

Gevaar voor elektrische schokken

Klasse III product, alleen te gebruiken
met de meegeleverde oplaadadapter

− Vervang een gebarsten beschermkap.

− Dit product bevat een 4 mm glazen afscherming van klasse IK08.

100 6.000~6.500

100 6.000~6.500

100 6.000~6.500

100 6.000~6.500

Vervang een gebarsten
beschermkap

3. Onderhoud en probleemoplossing

Belangrijk: Onderhoud en reparatie, met inbegrip van vervanging van de

lichtbron, mogen alleen worden uitgevoerd door gekwaliceerd personeel met

voldoende kennis van de elektrische circuits die in dit toestel worden gebruikt.

• Laad het product minstens zes uur op voor het eerste gebruik.

• Trek altijd eerst de stekker uit het stopcontact en laat de lamp afkoelen

voordat u hem schoonmaakt.

• Maak de lamp schoon met een droge doek ONLY.
LET OP! Dompel dit product niet onder in water.

• Bewaar het product in een schone en droge omgeving, buiten het bereik van
kinderen, waarbij alle verbindingen stevig zijn vastgemaakt.

• Laad de lamp volledig op voordat u het opbergt en ten minste om de drie
maanden tussen gebruik door om de levensduur van de batterij te
behouden.

Als de lamp bij het inschakelen niet gaat branden, controleer dan het
laadniveau. Zorg ervoor dat de lading behouden blijft wanneer de stekker uit
het stopcontact wordt getrokken.

4. Wat zit er in de doos?

Haal het product voorzichtig uit de verpakking en controleer het op eventuele
schade die tijdens het vervoer kan zijn ontstaan.

(B)

(A)

A. Oplaadbare, opvouwbare

bouwlamp

Afbeelding van artikelnr. 03182

B. Stroomadapter

(3)

(2)

(4)

7. Helderheid van de lamp

Druk op de aan/uit-knop (9) om de helderheidsinstellingen van de lamp te
doorlopen:

• 30% helderheid

• 50% helderheid

• 100% helderheid

• Uit

(1)

(7)

(6)

(5)

(9)

(8)

1 Fig.

1. Vergrendeling van de
basisscharnieren

2. Vergrendeling van de
lamppositie

3. Afdekking bedieningspaneel

4. Grendel voor de afdekking van
het bedieningspaneel

5. USB-uitgangspoort

6. USB-functie-indicatorlampje
(blauw)

7. Indicatorlampjes batterijniveau

8. DC-laadpoort

9. Aan/uit/helderheid-knop

5. Bedieningsinstructies

Controleer vóór gebruik of alle onderdelen aanwezig zijn en niet beschadigd.

8. USB Powerbank-functie

Het product kan worden gebruikt als een powerbank voor apparaten met een
laag vermogen die via USB worden opgeladen. Om de USB-functie in te
schakelen:

1. Sluit een apparaat aan op de USB-uitgangspoort (5)

2. Houd de aan/uit-knop (9) twee seconden ingedrukt

3. Als de het indicatorlampje van de USB-functie (6) oplicht, betekent dit
dat de USB-functie is ingeschakeld

4. Om de USB-functie uit te schakelen, houdt u de aan/uit-knop twee
seconden lang ingedrukt tot het indicatorlampje uitgaat

Om de levensduur van de batterij van de lamp te verlengen, moet u alle
aangesloten apparaten verwijderen en de USB-functie uitschakelen wanneer u
deze niet nodig hebt.

9. Opladen

Om op te laden, moet u het licht uitschakelen en het meegeleverde netsnoer
van het licht aansluiten op een geschikt stopcontact. Het laadniveau wordt
aangegeven door de LED's (7) die het batterijniveau aangeven.

LET OP! Gebruik ALLEEN de meegeleverde oplaadadapter. Laad de lamp
NIET op terwijl deze is ingeschakeld.

10. Indicatorlampjes batterijniveau

Het batterijniveau van de lamp wordt bij benadering aangegeven door de LED
indicatorlampjes van het batterijniveau (7):

• 100% - Groen

• 50% - Groen

• 30% - Rood

2 Fig.

3 Fig.

6. Toegang tot het bedieningspaneel

Om te openen, druk het paneeldeurtje (3) naast de grendel (4) naar binnen en
ontgrendel de grendel.

11. Verwijdering

Gooi elektrische producten niet weg bij het huisvuil. Aan het einde van de
levensduur, of wanneer reparatie niet meer mogelijk is, dient de bouwlamp
volgens de plaatselijke voorschriften te worden afgevoerd.

Afhankelijk van het artikelnummer kan het geleverde product enigszins
afwijken van het in dit document afgebeelde product.

Telefonische helpdesk: [phone] Verkoopdesk: [phone] Algemene vragen: [phone] Website: drapertools.com E-mail: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands

PT

Instruções originais

RECARREGÁVEL

Versão 1 - Março 2022

LUZ LOCAL
DOBRÁVEL

Estas são as instruções originais do equipamento. Este documento é parte do equipamento; guarde-o durante a vida do equipamento, transmitindo-o para os
proprietários futuros. Leia o presente manual antes de tentar montar, operar ou realizar manutenção neste equipamento. Use sempre a versão mais recente do manual
do equipamento. A versão mais recente pode ser transferida em drapertools.com/manuals

1. Especicação

Referência n.º Peça n.º Potência da lâmpada (W) Lumens (lm) Saída USB Ângulo do feixe (°) Temperatura da cor (K)

03182 RC/FSL/10W 10
03183 RC/FSL/20W 20
03185 RC/FSL/30W 30
EU 04347 RC/FSL/20WFOB 20

Esta luz tem uma classicação de IP65. Está totalmente protegida contra

poeiras e jatos de água de alta pressão provenientes de várias direções (a

entrada de salpicos é possível). Não inclui a cha em anexo.

2. Informações de Saúde e Segurança

Importante: Ler as Instruções de Saúde e Segurança antes de tentar operar,
efetuar manutenção ou reparação no presente equipamento. O não
cumprimento com as presentes instruções pode resultar em ferimentos ou
danos no utilizador ou equipamento. A Draper Tools não se responsabiliza pela
utilização indevida do presente equipamento.

• Vericar a existência de sinais de danos no equipamento e nas ligações

elétricas antes de o usar.

AVISO! Não usar o produto se vericar a existência de defeitos e não
proceda a assistência até ser reparado. No caso do cabo de alimentação
externo estar danicado, será substituído por técnicos qualicados ou
devolvido à Draper Tools para reparação.

• Use APENAS o adaptador de corrente fornecido para carregar o
equipamento; NÃO use o adaptador para carregar outros produtos ou
baterias.

• NÃO use o adaptador de carregamento se estiver molhado.

• Certique-se de que a tensão nominal no adaptador de carregamento é

adequada à alimentação a ser usada.

• Remova a embalagem e invólucros antes de usar.

• Posicione o produto adequadamente.

− Use apenas em superfícies niveladas.

− Certique-se de que o equipamento está estável e não cai.

− Sempre que necessário, aplique peso no suporte ou xe-o.

− Certique-se de que todas as juntas estão bem xas quando o

equipamento está a ser usado ou é armazenado.

− Este é um equipamento de Classe III e deve ser usado com o adaptador
de carga fornecido.

• AVISO! Este produto ca quente depois de usar.

− NUNCA coloque objetos na área da lâmpada nem pendure objetos em
nenhuma peça deste equipamento.

− NUNCA use a luz próximo de substâncias ou equipamento inamáveis

ou combustíveis.

− Desligue SEMPRE a alimentação e permita que o equipamento arrefeça
pelo menos dez minutos antes de tentar realizar um ajuste ou
manutenção.

• AVISO! Não xe o olhar na fonte de luz de operação.

• Certique-se SEMPRE que a luz está desligada durante o carregamento.

− Mantenha os cabos e extensões limpos e xos para evitar perigos de

curto circuito.

− O presente equipamento está certicado para usar em temperaturas

ambiente de 0 a +40°C.

1,100

2,200

3,300

2,200

5V, 1.5A
5V, 1.5A
5V, 1.5A
5V, 1.5A

Risco de choque elétrico

Equipamento Classe III, use apenas
com o adaptador de carga fornecido

− Substitua a proteção partida.

− O equipamento inclui uma proteção de vidro de 4 com uma classicação

de IK08.

100 6,000~6,500

100 6,000~6,500

100 6,000~6,500

100 6,000~6,500

Substitua a proteção
partida.

3. Manutenção e Resolução de Problemas

Importante: A manutenção e reparação, incluindo substituição da fonte de luz,

deve ser sempre realizada por técnicos qualicados com conhecimento
suciente sobre os circuitos elétricos usados neste dispositivo.

• Carregue o equipamento durante pelo menos seis horas antes de usar.

• Desligue sempre a alimentação e permita que a lâmpada arrefeça antes de

limpar.

• Limpe a lâmpada usando APENAS um pano seco.

CUIDADO! Não mergulhe este produto em água.

• Guarde o produto num ambiente limpo e seco, fora do alcance das crianças,

com todas juntas bem xas.

• Carregue a luz totalmente antes de armazenar e pelo menos a cada três

meses entre utilizações para manter a vida da bateria.

Se a luz não se acender quando ligada, verique o nível de carga. Certique-se

de que o carregamento é mantido quando desligado da alimentação principal.

4. O que tem a caixa?

Remova cuidadosamente o produto da embalagem e examine a existência de
sinais de danos durante a expedição.

(B)

(A)

N.º Referência 03182 exibido

A. Luz local dobrável recarregável B. Adaptador de energia

(3)

(2)

(4)

7. Brilho da lâmpada

Prima o botão ligar/desligar (9) para percorrer as denições de brilho de

lâmpada:

• 30% de brilho

• 50% de brilho

• 100% de brilho

• Desligado

(1)

(7)

(6)

(5)

Fig.

1. Bloqueios da junta base

2. Bloqueio da posição da
lâmpada

3. Tampa do painel de controlo

4. Patilha da tampa do painel de

controlo

5. Porta da saída USB

6. Indicador de função USB (azul)

7. Indicadores de nível de bateria

8. Porta de carregamento CC

9. Botão de ligar/desligar brilho

5. Instruções de Funcionamento

Antes de usar, certique-se de que todas as peças estão presentes e não
danicadas.

(9)

(8)

8. Funcionalidade de Bateria Recarregável USB

O produto pode ser usado como bateria recarregável para dispositivos com
fraca carga de recarregamento USB. Para ativar a funcionalidade USB:

1. Ligar um dispositivo para a porta de saída USB (5)

2. Premir insistentemente o botão ligar/desligar (9) durante dois segundos

3. A iluminação do indicador de função USB (6) indica que a funcionalidade
USB está ativada

4. Para desativar a funcionalidade USB, prima o botão ligar/desligar
durante dois segundos até que o indicador se apague

Para aumentar a vida da bateria da lâmpada, remova quaisquer dispositivos
ligados e desative a funcionalidade USB quando não for necessário.

9. Carregamento

Para carregar, desligue a luz e ligue o cabo de alimentação fornecido da luz
numa tomada de alimentação principal adequada. O nível de carregamento é
assinalado pelo indicador de nível de bateria LEDs (7).

CUIDADO! Use APENAS o adaptador de corrente fornecido. NÃO carregue a
luz enquanto estiver ligado.

10. Indicadores de nível de bateria

O nível de bateria aproximado da luz é exibido pelos LED indicador de nível de
bateria (7):

• 100% – Verde

• 50% – Verde

• 30% – Vermelho

Fig.

Fig.

6. Aceder ao Painel de Controlo

Para abrir, pressione a porta do painel (3) ao lado da patilha (4) e solte a patilha

para abrir.

11. Eliminação

Não eliminar os equipamentos elétricos junto do lixo doméstico. No nal da

vida útil da máquina, ou quando a mesma já não tiver reparação, elimine a luz
local em conformidade com os regulamentos locais.

Dependendo do N.º de Referência, o equipamento expedido pode ser diferente
ligeiramente do equipamento apresentado no presente documento.

Linha da Assistência: [phone] Linha de Vendas: [phone] Questões Gerais: [phone] Sít io Internet: drapertools.com Email: [e-mail]

Draper Tools Limited, Hursley Road, Chandler’s Ford, Eastleigh, Hampshire, SO53 1YF, UK
Delta International, Delta International BV, Oude Graaf 8, 6002 NL, Weert, Netherlands
