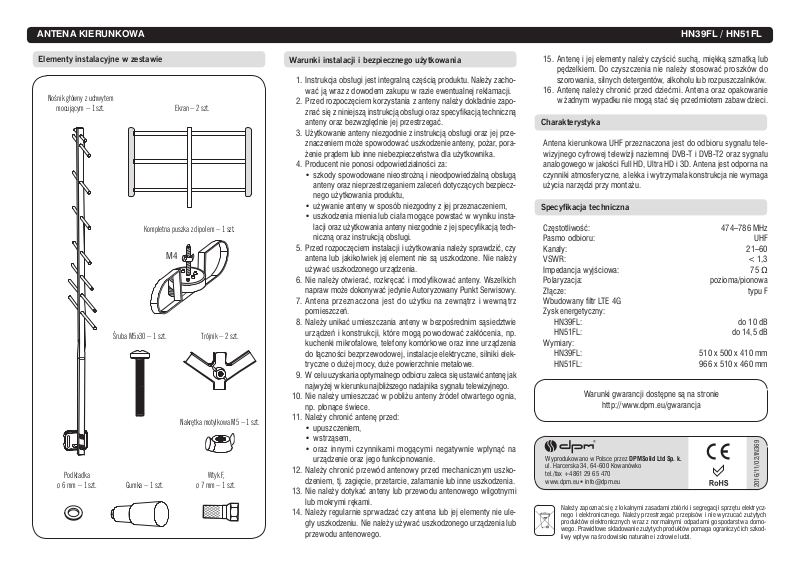

ANTENA KIERUNKOWA HN39FL / HN51FL

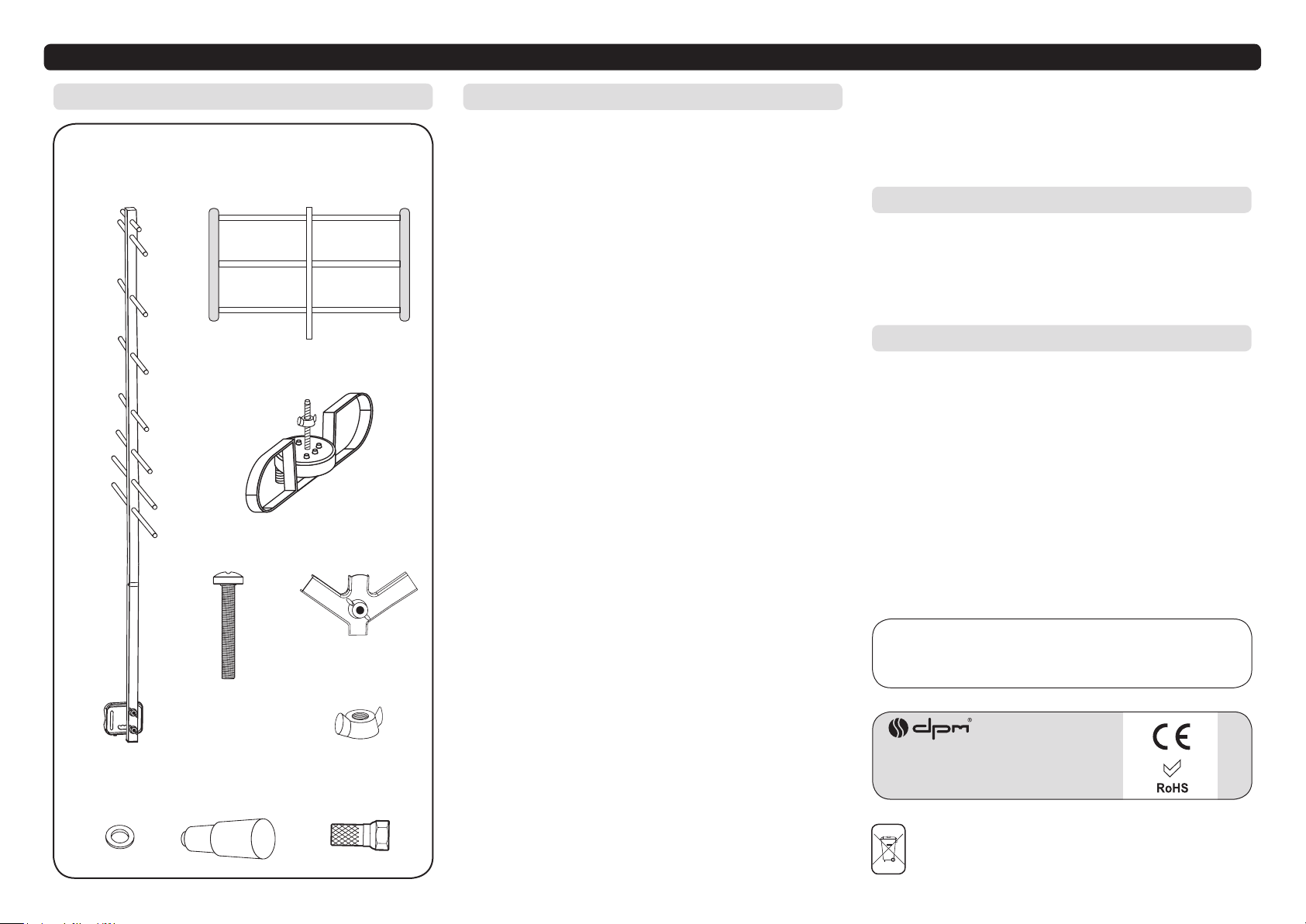

Elementy instalacyjne w zestawie
Nośnik główny z uchwytem
mocującym – 1 szt. Ekran – 2 szt.
Kompletna puszka z dipolem – 1 szt.
M4
Śruba M5x30 – 1 szt. Trójnik – 2 szt.
Podkładka
ø 6 mm – 1 szt. Gumka – 1 szt.
Nakrętka motylkowa M5 – 1 szt.
Wtyk F,
ø 7 mm – 1 szt.
Warunki instalacji i bezpiecznego użytkowania
1. Instrukcja obsługi jest integralną częścią produktu. Należy zachować ją wraz z dowodem zakupu w razie ewentualnej reklamacji.
2. Przed rozpoczęciem korzystania z anteny należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz specykacją techniczną
anteny oraz bezwzględnie jej przestrzegać.
3. Użytkowanie anteny niezgodnie z instrukcją obsługi oraz jej przeznaczeniem może spowodować uszkodzenie anteny, pożar, porażenie prądem lub inne niebezpieczeństwa dla użytkownika.
4. Producent nie ponosi odpowiedzialności za:
• szkody spowodowane nieostrożną i nieodpowiedzialną obsługą
anteny oraz nieprzestrzeganiem zaleceń dotyczących bezpiecznego użytkowania produktu,
• używanie anteny w sposób niezgodny z jej przeznaczeniem,
• uszkodzenia mienia lub ciała mogące powstać w wyniku insta-
lacji oraz użytkowania anteny niezgodnie z jej specykacją techniczną oraz instrukcją obsługi.
5. Przed rozpoczęciem instalacji i użytkowania należy sprawdzić, czy
antena lub jakikolwiek jej element nie są uszkodzone. Nie należy
używać uszkodzonego urządzenia.
6. Nie należy otwierać, rozkręcać i modykować anteny. Wszelkich
napraw może dokonywać jedynie Autoryzowany Punkt Serwisowy.
7. Antena przeznaczona jest do użytku na zewnątrz i wewnątrz
pomie szczeń.
8. Należy unikać umieszczania anteny w bezpośrednim sąsiedztwie
urządzeń i konstrukcji, które mogą powodować zakłócenia, np.
kuchenki mikrofalowe, telefony komórkowe oraz inne urządzenia
do łączności bezprzewodowej, instalacje elektryczne, silniki elektryczne o dużej mocy, duże powierzchnie metalowe.
9. W celu uzyskania optymalnego odbioru zaleca się ustawić antenę jak
najwyżej w kierunku najbliższego nadajnika sygnału telewizyjnego.
10. Nie należy umieszczać w pobliżu anteny źródeł otwartego ognia,
np. płonące świece.
11. Należy chronić antenę przed:
• upuszczeniem,
• wstrząsem,
• oraz innymi czynnikami mogącymi negatywnie wpłynąć na
urządzenie oraz jego funkcjonowanie.
12. Należy chronić przewód antenowy przed mechanicznym uszkodzeniem, tj. zagięcie, przetarcie, załamanie lub inne uszkodzenia.
13. Nie należy dotykać anteny lub przewodu antenowego wilgotnymi
lub mokrymi rękami.
14. Należy regularnie sprwadzać czy antena lub jej elementy nie uległy uszkodzeniu. Nie należy używać uszkodzonego urządzenia lub
przewodu antenowego.
15. Antenę i jej elementy należy czyścić suchą, miękką szmatką lub
pędzelkiem. Do czyszczenia nie należy stosować proszków do
szorowania, silnych detergentów, alkoholu lub rozpuszczalników.
16. Antenę należy chronić przed dziećmi. Antena oraz opakowanie
wżadnym wypadku nie mogą stać się przedmiotem zabaw dzieci.
Charakterystyka
Antena kierunkowa UHF przeznaczona jest do odbioru sygnału telewizyjnego cyfrowej telewizji naziemnej DVB-T i DVB-T2 oraz sygnału
analogowego w jakości Full HD, Ultra HD i 3D. Antena jest odporna na
czynniki atmosferyczne, a lekka i wytrzymała konstrukcja nie wymaga
użycia narzędzi przy montażu.
Specykacja techniczna
Częstotliwość: 474–786 MHz
Pasmo odbioru: UHF
Kanały: 21–60
VSWR: < 1,3
Impedancja wyjściowa: 75
Polaryzacja: pozioma/pionowa
Złącze: typu F
Wbudowany ltr LTE 4G
Zysk energetyczny:
HN39FL: do 10 dB
HN51FL: do 14,5 dB
Wymiary:
HN39FL: 510 x 500 x 410 mm
HN51FL: 966 x 510 x 460 mm
Warunki gwarancji dostępne są na stronie
http://www.dpm.eu/gwarancja
Wyprodukowano w Polsce przez DPMSolid Ltd Sp. k.
ul. Harcerska 34, 64-600 Kowanówko
tel./fax +4861 29 65 470
www.dpm.eu [email protected]
Należy zapoznać się z lokalnymi zasadami zbiórki isegregacji sprzętu elektr ycznego ielektronicznego. Należy pr zestrzegać przepisów i nie wyrzucać zużytych
produktów elektronicznych wraz z normalnymi odpadami gospodarstwa domowego. Prawidłowe składowanie zużytych produktów pomaga ograniczyć ich szkodliwy wpływ na środowisko naturalne i zdrowie ludzi.
2016/11/02/IN369
Page 2
ANTENA KIERUNKOWA HN39FL / HN51FL
ekran anteny
ekran anteny
dipol
direktory
puszka antenowa
mocowanie
masztowe
nośnik
główny
anteny

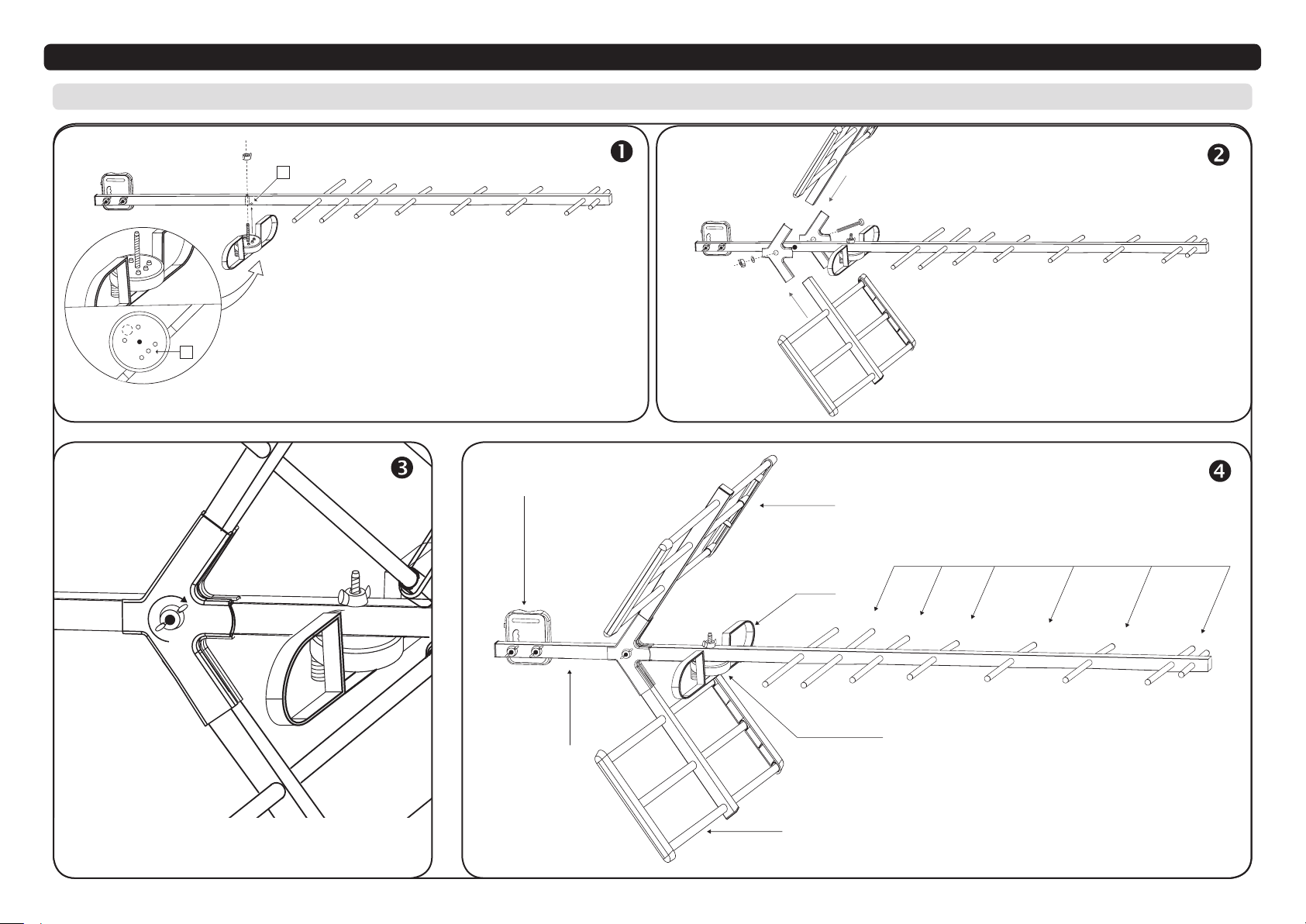

Instalacja i montaż
M4
B
ø6
M5
A
1. Odkręcić nakrętkę motylkową z puszki dipola i zamocować puszkę na nośniku głównym. Należy zwrócić uwagę, aby kołek ustalający puszki [A] umieścić w otworze ustalającym nośnika głównego [B].
2. Puszkę dipola przykręcić nakrętką motylkową M4.
1. Przymocować trójnik do nośnika głównego przy pomocy śruby
M5x30, podkładki ø 6mm oraz nakrętki motylkowej M5. Nie należy
dokręcać nakrętki motylkowej.
2. Umieścić ekrany pomiędzy trójnikami.
Dokręcić nakrętkę motylkową M5 trójników aby unieruchomić ekran na nośniku głównym.
