Doyon DP7, DP18, DWI18, DPWI18, DP18D User Manual

ÉQUIPEMENT DOYON INC.

1255, rue Principale

Linière, Qc, Canada G0M 1J0

Tel.: [phone]

Canada: 1 [phone]

US: 1 [phone]

FAX: [phone]

Internet: http://www.doyon.qc.ca

e-mail: [e-mail]

DP7, DWI7, DPWI7, DP7D

DP18, DWI18, DPWI18, DP18D

Product / Produit:

Serial number / Numéro de série:

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

DANGER

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK

CAREFULLY FOLLOW THESE INSTRUCTIONS

TABLE OF CONTENTS

(table des matières :page suivante)

DESCRIPTION________________________________________________________________ A-1

Introduction________________________________________________________________ A-1
Construction _______________________________________________________________ A-1
Shipping __________________________________________________________________ A-1
Installation warnings_________________________________________________________ A-3
Installation ________________________________________________________________ A-5
Power failure_______________________________________________________________ A-5
Models description __________________________________________________________ A-7
Operation _________________________________________________________________ A-7
Troubleshooting ____________________________________________________________ A-9
Unit maintenance and cleaning________________________________________________ A-11

COMPONENT PARTS __________________________________________________________B-1

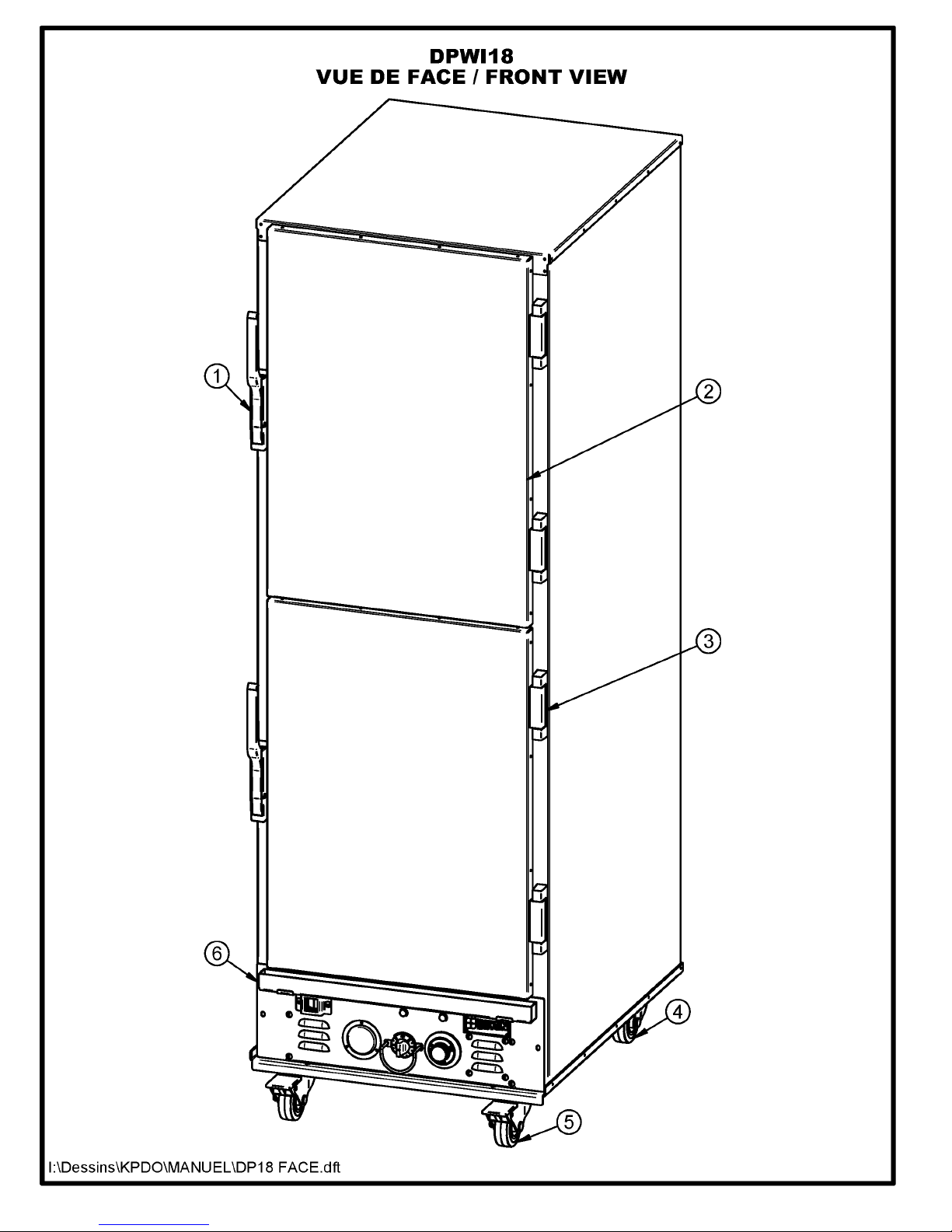

DPWI18 – Front view_________________________________________________________B-1

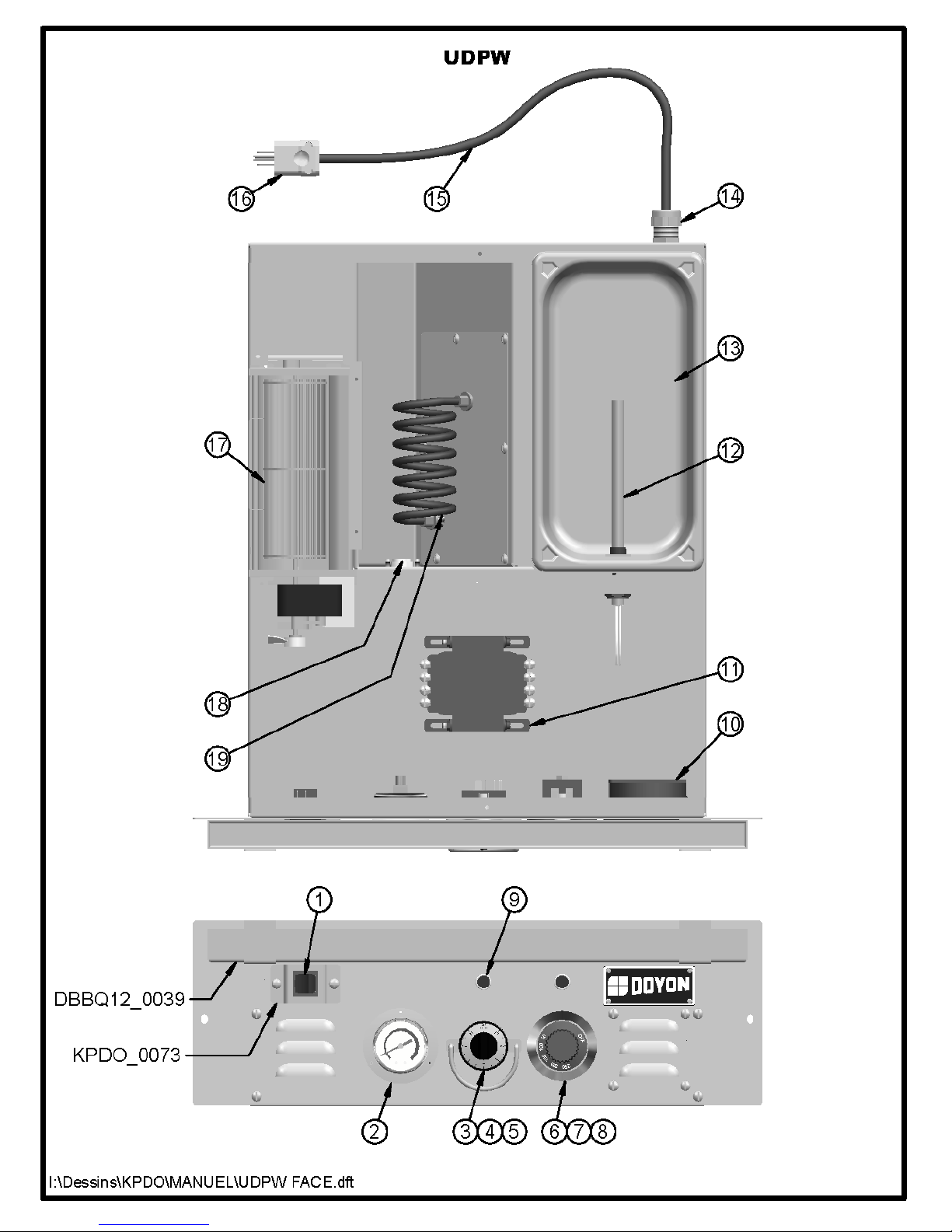

UDPW_____________________________________________________________________B-3

DP18 [LIVRET].DOC 08/09

IMPORTANT INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CE MANUEL D’INSTRUCTIONS

DANGER

AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION

SUIVRE CES INSTRUCTIONS AVEC SOIN

TABLE DES MATIÈRES

DESCRIPTION _________________________________________________________________A-2

Introduction ________________________________________________________________A-2
Construction ________________________________________________________________A-2
Expédition __________________________________________________________________A-2
Avertissement lors de l'installation_______________________________________________A-4
Installation _________________________________________________________________A-6
Panne de courant ____________________________________________________________A-6
Description des différents modèles_______________________________________________A-8
Opération __________________________________________________________________A-8
Dépannage ________________________________________________________________A-10
Entretien et nettoyage de l’appareil _____________________________________________A-12

PIÈCES COMPOSANTE _________________________________________________________B-1

DPWI18 – Vue de face ________________________________________________________B-1
UDPW_____________________________________________________________________B-3

A-1

SECTION A:

DESCRIPTION

INTRODUCTION

This equipment is manufactured with first quality material by experienced technicians. Proper
installation and maintenance will guarantee a reliable service for years to come.

A nameplate fixed to the front of the proofer specifies the serial number, model number, number of
phase, amperage, voltage and frequency.

Drawings and replacement part numbers are included in this manual. The electrical diagram is affixed
in the control panel located on the top of the proofer.

ATTENTION

DOYON is not responsible for damages to the property or the equipment caused
by personnel who is not certified by known organisations. The customer is
responsible for finding qualified technicians in electricity and plumbing for the
installation of the oven.

CONSTRUCTION

You just bought the most advanced equipment in the world, the "DOYON" technology at its best. This
equipment is manufactured using the highest quality components and material.

The DOYON equipments are designed with parts that are easy to find.

SHIPPING

For your safety, this equipment has been verified by qualified technicians and carefully crated before
shipment. The freight company assumes full responsibility concerning the delivery in good condition of
the equipment in accepting to transport it.

IMPORTANT

RECEPTION OF THE MERCHANDISE

Take care to verify that the received equipment is not damaged before signing the delivery receipt. If a
damage or a lost part is noticed, write it clearly on the receipt. If it is noticed after the carrier has left,
contact immediately the freight company in order that they do their inspection.

We do not assume the responsibility for damages or losses that may occur during transportation.

A-2

DESCRIPTION

INTRODUCTION

Votre équipement est fabriqué avec des matériaux de première qualité par des techniciens
d'expérience. Une utilisation normale et un entretien adéquat de l'équipement vous assureront
plusieurs années de bon service.

Une plaque signalétique, située à l’avant de l’étuve, mentionne le numéro de série, le numéro du
modèle, le nombre de phases, l’ampérage, le voltage et la fréquence.

Les dessins et les numéros de pièces de rechange sont inclus dans ce manuel. Le plan électrique est
affiché dans la boîte de contrôle sur le dessus de l’étuve.

ATTENTION

Équipement Doyon Inc. ne peut être tenu responsable pour les dommages causés à
la propriété ou à l'équipement par du personnel non certifié par des organismes
accrédités. Le client a la responsabilité de retenir les services d'un technicien
spécialisé en électricité et d'un plombier qualifié pour l'installation de l'étuve.

CONSTRUCTION

Vous avez maintenant en votre possession l’appareil le plus performante présentement disponible sur le
marché, un appareil utilisant la technologie "Doyon" à son meilleur. Celui-ci est fabriquée avec des
matériaux de première qualité.

Les appareils DOYON sont fabriqués avec des matériaux et pièces composantes facilement disponibles
sur le marché.

EXPÉDITION

Pour votre protection, cet équipement a été vérifié et emballé avec précaution par des techniciens
qualifiés avant son expédition. La compagnie de transport assume la pleine responsabilité
concernant la livraison de cet équipement en bon état en acceptant de le transporter.

IMPORTANT

RÉCEPTION DE LA MARCHANDISE

Avant de signer le reçu de livraison, prenez soin de vérifier dès la réception si l'équipement n'est pas
endommagé. Si un dommage ou une perte est détecté, écrivez-le clairement sur le reçu de livraison
ou votre bon de transport et faites signer le livreur. Si le dommage est remarqué après le départ du
transporteur, contactez immédiatement la compagnie de transport afin de leur permettre de
constater les dommages causés.

Nous ne pouvons assumer la responsabilité pour les dommages ou les pertes qui pourraient survenir
pendant le transport.

A-3

INSTALLATION WARNINGS

FOR YOUR SAFETY

DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE VAPORS

AND LIQUIDS IN THE VICINITY OF THIS OR ANY APPLIANCE.

IMPORTANT

INSTALLATION AND SERVICE

Installation and service must be done by specialized technicians. Contact a certified electrician and
plumber for set up.

The proofer must be connected to the utility and electrically grounded in conformity to the effective
local regulations. If these are not established, the oven must be connected according to the Canadian
Electrical Code (CSA-C22.1-XX) or National Electrical Code (NFPA 70-XX). Refer to last edition
year for XX.

A-4

AVERTISSEMENT LORS DE L'INSTALLATION

POUR VOTRE SÉCURITÉ

NE PAS EMMAGASINER OU UTILISER D'ESSENCE OU AUTRES VAPEURS

ET LIQUIDES INFLAMMABLES À PROXIMITÉ DE CET ÉQUIPEMENT

OU DE TOUT AUTRE APPAREIL.

IMPORTANT

INSTALLATION ET SERVICE

L'installation et le service doivent être faits par un technicien spécialisé. Contactez un technicien
spécialisé en électricité pour l'installation d’une prise de courant adéquate.

Cet appareil doit être branché et mis à la terre (grounded) conformément aux règlements effectifs de
votre localité. Si aucune réglementation n'est établie, l’appareil doit être branché conformément au
Code Canadien de l’électricité CSA 22.1-XX ou au Code National de l'Électricité NFPA 70-XX.
Référez vous à l’année de la dernière édition pour XX.

A-5

INSTALLATION

IN GENERAL

Take off the packaging material with care. Take off all the material used for packing and accessories.

Each unit is set up to be used with the electrical supply specified on the nameplate fixed on the front of
the unit.

Always lock the wheels after installation.

1. To the electrician

Electrical supply installation must be in accordance with the electrical rating on the nameplate.

2. For proofer model only

This proofer is manual water fill only.

WARNING

USE DISTILLED WATER ONLY.
Never let the element run without water, it can be damaged. Cleaning the water
pan in the proofer periodically can prevent mineral problems.

POWER FAILURE

When the power comes back, the proofer will start automatically. Then it’s recommended to turn
OFF the unit to avoid it starting without supervision.
