DRIP1 - E236 - E336 - E460 serial / série 4000 @ 4999
Product / Produit:
Serial number / Numéro de série:
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
DANGER
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK
CAREFULLY FOLLOW THESE INSTRUCTIONS
TABLE OF CONTENTS
(table des matières :page suivante)
Description ___________________________________________________________________ A-1
Introduction________________________________________________________________ A-2
Construction _______________________________________________________________ A-2
Shipping __________________________________________________________________ A-2
Installation warnings_________________________________________________________ A-4
Distances to respect__________________________________________________________ A-4
Installation ________________________________________________________________ A-6
Power failure_______________________________________________________________ A-6
Operation of the digital control_________________________________________________ A-8
Troubleshooting ___________________________________________________________ A-10
Oven maintenance and cleaning _______________________________________________ A-12
Component parts ________________________________________________________________B-1
E236 Front _________________________________________________________________B-2

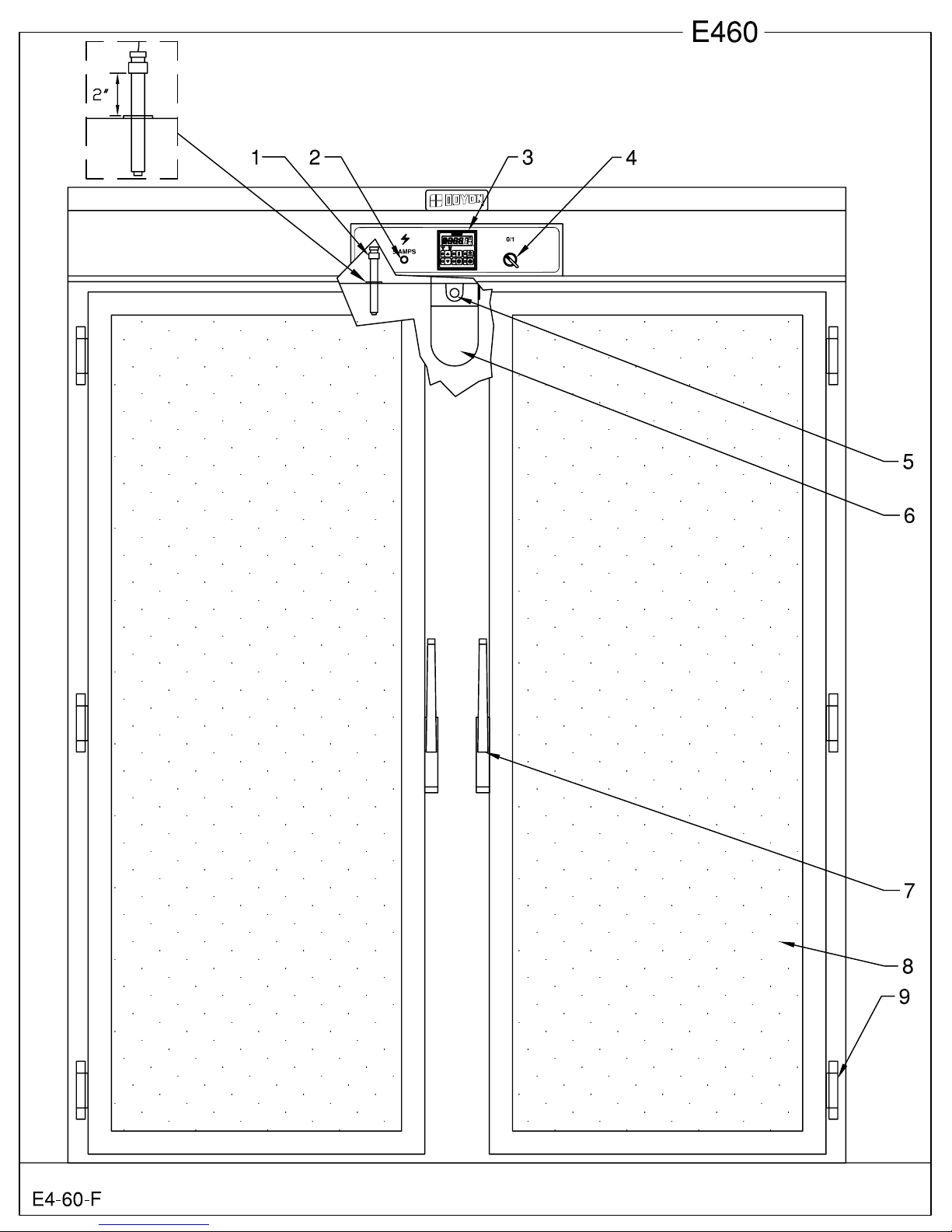

E460 Front _________________________________________________________________B-4
DRIP1 Top _________________________________________________________________B-6
E236 Top___________________________________________________________________B-8
E336 Top__________________________________________________________________B-10
E460 Top__________________________________________________________________B-12
Warranty ________________________________________________________________________1
FAME [LIVRET].doc 09/2008
IMPORTANT INSTRUCTIONS DE SÉCURITÉ
CONSERVEZ CE MANUEL D’INSTRUCTIONS
DANGER
AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION
SUIVRE CES INSTRUCTIONS AVEC SOIN
TABLE DES MATIÈRES
Description ____________________________________________________________________A-1
Introduction ________________________________________________________________A-3
Construction ________________________________________________________________A-3
Expédition __________________________________________________________________A-3
Avertissement lors de l'installation_______________________________________________A-5
Distances à respecter _________________________________________________________A-5
Installation _________________________________________________________________A-7
Panne de courant ____________________________________________________________A-7
Fonctionnement du contrôle digital ______________________________________________A-9
Dépannage ________________________________________________________________A-11
Entretien et nettoyage de l’étuve________________________________________________A-13
Pièces composantes _____________________________________________________________B-1
E236 Face __________________________________________________________________B-2
E460 Face __________________________________________________________________B-4
DRIP1 Dessus _______________________________________________________________B-6
E236 Dessus ________________________________________________________________B-8
E336 Dessus _______________________________________________________________B-10
E460 Dessus _______________________________________________________________B-12
Garantie ________________________________________________________________________1
FAME [LIVRET].doc 09/2008
SECTION A:
DESCRIPTION / DESCRIPTION
A-2
INTRODUCTION
This equipment is manufactured with first quality material by experienced technicians. Proper
installation and maintenance will guarantee a reliable service for years to come.
A nameplate fixed to the front of the proofer specifies the serial number, model number, number of
phase, amperage, voltage and frequency.
Drawings and replacement part numbers are included in this manual. The electrical diagram is affixed
in the control panel located on the top of the proofer.
ATTENTION
DOYON is not responsible for damages to the property or the equipment caused
by personnel who is not certified by known organisations. The customer is
responsible for finding qualified technicians in electricity and plumbing for the
installation of the oven.
CONSTRUCTION
You just bought the most advanced proofer in the world, the "DOYON" technology at its best. This
proofer is manufactured using the highest quality components and material.
The DOYON equipments are designed with parts that are easy to find.
SHIPPING
For your safety, this equipment has been verified by qualified technicians and carefully crated before
shipment. The freight company assumes full responsibility concerning the delivery in good condition of
the equipment in accepting to transport it.
IMPORTANT
RECEPTION OF THE MERCHANDISE
Take care to verify that the received equipment is not damaged before signing the delivery receipt. If a
damage or a lost part is noticed, write it clearly on the receipt. If it is noticed after the carrier has left,
contact immediately the freight company in order that they do their inspection.
We do not assume the responsibility for damages or losses that may occur during transportation.
A-3
INTRODUCTION
Votre équipement est fabriqué avec des matériaux de première qualité par des techniciens
d'expérience. Une utilisation normale et un entretien adéquat de l'équipement vous assureront
plusieurs années de bon service.
Une plaque signalétique, située à l’avant de l’étuve, mentionne le numéro de série, le numéro du
modèle, le nombre de phases, l’ampérage, le voltage et la fréquence.
Les dessins et les numéros de pièces de rechange sont inclus dans ce manuel. Le plan électrique est
affiché dans la boîte de contrôle sur le dessus de l’étuve.
ATTENTION
Équipement Doyon Inc. ne peut être tenu responsable pour les dommages causés à
la propriété ou à l'équipement par du personnel non certifié par des organismes
accrédités. Le client a la responsabilité de retenir les services d'un technicien
spécialisé en électricité et d'un plombier qualifié pour l'installation de l'étuve.
CONSTRUCTION
Vous avez maintenant en votre possession l’étuve la plus performante présentement disponible sur le
marché, une étuve utilisant la technologie "Doyon" à son meilleur. Cette étuve est fabriquée avec des
matériaux de première qualité.
L’étuve DOYON est fabriquée avec des matériaux et pièces composantes facilement disponibles sur le
marché.
EXPÉDITION
Pour votre protection, cet équipement a été vérifié et emballé avec précaution par des techniciens
qualifiés avant son expédition. La compagnie de transport assume la pleine responsabilité
concernant la livraison de cet équipement en bon état en acceptant de le transporter.
IMPORTANT
RÉCEPTION DE LA MARCHANDISE
Avant de signer le reçu de livraison, prenez soin de vérifier dès la réception si l'équipement n'est pas
endommagé. Si un dommage ou une perte est détecté, écrivez-le clairement sur le reçu de livraison
ou votre bon de transport et faites signer le livreur. Si le dommage est remarqué après le départ du
transporteur, contactez immédiatement la compagnie de transport afin de leur permettre de
constater les dommages causés.
Nous ne pouvons assumer la responsabilité pour les dommages ou les pertes qui pourraient survenir
pendant le transport.
A-4
INSTALLATION WARNINGS
FOR YOUR SAFETY
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE VAPORS
AND LIQUIDS IN THE VICINITY OF THIS OR ANY APPLIANCE.
IMPORTANT
INSTALLATION AND SERVICE
Installation and service must be done by specialized technicians. Contact a certified electrician and
plumber for set up.
The proofer must be connected to the utility and electrically grounded in conformity to the effective
local regulations. If these are not established, the oven must be connected according to the Canadian
Electrical Code (CSA-C22.1-XX) or National Electrical Code (NFPA 70-XX). Refer to last edition
year for XX.
DISTANCES TO RESPECT
● Top of the proofer: a clearance of 24’’ to the ceiling must exist to permit maintenance.
● Back and sides:4’’ clearance.
A-5
AVERTISSEMENT LORS DE L'INSTALLATION
POUR VOTRE SÉCURITÉ
NE PAS EMMAGASINER OU UTILISER D'ESSENCE OU AUTRES VAPEURS
ET LIQUIDES INFLAMMABLES À PROXIMITÉ DE CET ÉQUIPEMENT
OU DE TOUT AUTRE APPAREIL.
IMPORTANT
INSTALLATION ET SERVICE
L'installation et le service doivent être faits par un technicien spécialisé. Contactez un technicien
spécialisé en électricité pour l'installation d’une prise de courant adéquate.
Cet appareil doit être branché et mis à la terre (grounded) conformément aux règlements effectifs de
votre localité. Si aucune réglementation n'est établie, l’appareil doit être branché conformément au
Code Canadien de l’électricité CSA 22.1-XX ou au Code National de l'Électricité NFPA 70-XX.
Référez vous à l’année de la dernière édition pour XX.
DISTANCES À RESPECTER
● Dessus de l'étuve : Il est obligatoire d’avoir au moins 24’’ entre le dessus de l’étuve et le
plafond afin d’effectuer le service.
● Arrière et côtés de l'étuve :une distance de 4’’ est nécessaire.
A-6
INSTALLATION
IN GENERAL
Take off the packaging material with care. Take off all the material used for packing and accessories.
If the equipment is delivered with casters, always lock them after installation and use flexible wire.
1. To the electrician
Electrical supply installation must be in accordance with the electrical rating on the nameplate.
WARNING
The electrician must make sure that the supply cable does not come in contact
with the oven top which becomes hot.
2. To the plumber
This equipment is to be installed to comply with the applicable federal, state or local plumbing
codes.
Connect the steam system (1/4 NPT) to the cold water distribution network.
We highly recommend to use a water softener to eliminate minerals in the water.
We suggest you to use CUNO # CFS6135 (Doyon part number PLF240).
WARNING
Do not adjust the needle valves, it has been done at the factory.
POWER FAILURE
When the power comes back, the proofer will start automatically. Then it’s recommended to turn
OFF the unit to avoid it starting without supervision.
A-7
INSTALLATION
EN GÉNÉRAL
Ouvrir avec soin l'emballage de votre équipement. Enlever tous les matériaux utilisés pour
l'envelopper ainsi que les accessoires.
Si l'appareil est muni de roulettes, veuillez toujours les bloquer après l'installation et utiliser un
cordon flexible.
1. À l'électricien
L'installation de l'alimentation électrique des fours doit être conforme avec la source électrique
spécifiée sur la plaque signalétique de l’appareil.
AVERTISSEMENT
L'électricien doit s'assurer que le câble d'alimentation ne touche pas le dessus du
four à cause du degré élevé de chaleur dégagée par celui-ci.
2. Au plombier
Relier le système de vapeur (1/4 NPT) au réseau de distribution d'eau froide.
Il est fortement recommandé d'installer un adoucisseur d’eau à l’entrée de l’appareil afin d’éliminer
les minéraux dans l’eau.
Nous recommandons la marque CUNO # CFS6135 (numéro de pièce DOYON PLF240).
AVERTISSEMENT
Ne jamais changer l'ajustement des valves à aiguille pré-ajustées.
PANNE DE COURANT
L’étuve est sécuritaire même lors d’une panne de courant. Lorsque l’alimentation revient, l’étuve se
remet en marche automatiquement selon le réglage. Il est donc nécessaire de mettre le sélecteur à
‘’ARRÊT’’ afin d’éviter que l’appareil redémarre sans surveillance.
A-8
OPERATION OF THE DIGITAL CONTROL
1. Turn the main switch "ON" (1).
2. The light inside the proofer will turn ON and the digital control will indicate a code. Then,
"PREH" will flash.
3. "PREH" will be displayed on the control until it reaches the set temperature.
4. To check and modify:
Temperature settings : Press and hold down for 2 seconds the temperature key and
adjust with the UP and DOWN arrows. Then, press
temperature key to save data or " red
saving.
Humidity settings : Press and hold down for 2 seconds the humidity key and
adjust with the UP and DOWN arrows. Then, press humidity
key to save data or "red " to exit without saving.
5. When the control reaches the set parameters, "PREH" will disappear and the timer display will
appear.
To start the timer, press " green ", the timer will stop blinking and start countdown.
At the end of the countdown an alarm will go off and " READY " will appear on the display.
Press " red " to stop the alarm.
6. When proofing cycle is completed, turn "OFF" (0) the switch.
" to exit without
When the proofer is not in operation, open the doors to let out the humidity and to prevent
mould.
P.S. The doors should not be opened unnecessarily to conserve the heat and humidity in the
proofer.
Every day cleaning of the water pan under the proofer's doors should be exercised.
FONCTIONNEMENT DU CONTRÔLE DIGITAL
1. Placer l'interrupteur à "ON" (1).
2. La lumière à l’intérieur de l’étuve s’allumera et le contrôle digital affichera un code.
Ensuite," PREH " clignotera.
3. Le contrôle affichera " PREH " jusqu’à ce que l’étuve atteigne les paramètres d’étuvage
demandés.
4. Pour vérifier et modifier :
La température : Appuyer sur le bouton température pendant 2 secondes et ajuster
avec la flèche HAUT et BAS. Ensuite, appuyer sur le bouton
température pour sauvegarder les informations ou sur
" rouge " pour quitter sans enregistrer.
L’humidité : Appuyer sur le bouton humidité pendant 2 secondes et ajuster avec
la flèche HAUT et BAS. Ensuite, appuyer sur le bouton humidité
A-9
pour sauvegarder les informations ou sur " rouge " pour
quitter sans enregistrer.
5. Lorsque ces paramètres seront atteints, " PREH " disparaîtra et le temps pré-ajusté de la
minuterie s’affichera.
Pour démarrer la minuterie, appuyer sur le " vert ". Le temps sur la minuterie cessera de
clignoter et commencera son décompte. À la fin du décompte, il y aura un signal sonore et
" READY" s’affichera. Appuyer sur le " "rouge pour l’arrêter.
6. Quand l'utilisation est terminé, mettre l'interrupteur à "OFF" (0).
Lorsque l’étuve ne fonctionne pas, ouvrir les portes pour laisser sortir l’humidité afin de prévenir
la formation de moisissure.
N.B. Bien fermer les portes et ne pas les ouvrir inutilement pour conserver la chaleur et la vapeur
dans l'étuve.
Bien nettoyer à tous les jours le récupérateur d'eau situé en dessous de la porte.
A-10
TROUBLESHOOTING
BEFORE CALLING FOR SERVICE
ANSWERS TO MOST FREQUENT QUESTIONS
Always cut off the main power before replacing any parts. Take care of water piping and
electric cable.
Control parts on the front:
Control panel, proofer unit and refrigeration
unit:
Questions Solutions
The unit does not turn on when installed.
The blower runs but the unit does not produce
heat.
The blower runs but the unit does not produce
steam.
To remove parts from front panels, you have to
go on the top of the unit.
They are located on the top.
Check if the light is on.
Check if the proofer switch is on.
Check the breaker of the building.
Check the fuses on the front and in the electrical
control panel.
Make sure that the thermostat is adjusted to the
desired temperature (over ambient temperature)
and the pilot light is lit.
Make sure that the humidity control is set at
about 4.
Check if you have water in the pan and if the pan
is sit properly on the element.
A-11
DÉPANNAGE
AVANT D'APPELER LE DÉPARTEMENT DE SERVICE
SOLUTION AUX PROBLÈMES LES PLUS FRÉQUENTS
Toujours fermer l’approvisionnement du courant principal avant le remplacement de pièces.
Prendre garde aux tuyaux de gaz et d’eau avant de déplacer l'étuve.
Les pièces de contrôle à l’avant:
Panneau de contrôle, étuve et unité de
réfrigération:
Pour enlever les pièces des panneaux avants, vous
devez aller sur le dessus de l’unité.
Elles sont situées sur le dessus.
Problèmes Solutions
L’étuve ne démarre pas lorsque installée.
Le ventilateur fonctionne mais l’unité ne
produit pas de chaleur.
Le ventilateur fonctionne mais l’unité ne
produit pas de vapeur.
Vérifier si la lumière est allumée.
Vérifier si l’interrupteur de l’étuve est à la
position "MARCHE".
Vérifier les disjoncteurs du bâtiment.
Vérifier les fusibles à l’avant et dans le panneau
de contrôle électrique.
Assurez-vous que le thermostat est ajusté à une
température suffisamment élevée (au dessus de la
température ambiante) et que la lampe témoin est
allumée.
Assurez-vous que le contrôle d’humidité est
ajusté à environ 4.
Vérifier s’il y a de l’eau dans le réservoir et si le
réservoir est correctement placé sur l’élément.
A-12
OVEN MAINTENANCE AND CLEANING
MAINTENANCE OF THE PROOFER
• It is recommended to use a water filter and to clean or replace it regularly to avoid accumulation
of minerals inside the unit.
• Once a year or as needed, clean the reservoir of the proofer
(see parts description for localisation).
Questions Solutions
Clean the inside of the oven and proofer with
water and soap.
Clean the proofer exterior with a stainless
steel cleaner.
Clean the proofer windows with products like
Brasso or equivalents. They are copper
cleaners but good for this use
We recommend and sell:
Dirt Buster III
Action foam cleaner
Part number: NEB201
We recommend and sell:
Stainless steel cleaner
SANY or CURTIS (comestible)
Part number : NES201
We recommend and sell:
Wright's: Cream copper cleaner
J.A. Wright & Co.
Part number : EXC300
ENTRETIEN ET NETTOYAGE DE L’ÉTUVE
ENTRETIEN DE L'UNITÉ
•
Il est recommandé d'utiliser un filtre à eau et de le remplacer régulièrement pour réduire les
accumulations de calcaire dans l'unité.
•
Une fois par année ou au besoin, nettoyer l'unité de vapeur de l'étuve.
(Voir description des pièces pour le localiser.)
Étape par étape Solutions
A-13
Nettoyer l'intérieur du four et de l'étuve avec de
l'eau et un détergent.
Nettoyer l'extérieur de l’étuve avec un produit
d'entretien pour l'acier inoxydable.
Nettoyer les vitres du four avec du Brasso ou un
produit équivalent. Bien que ce soit des
nettoyeurs à cuivre, ils s'avèrent très efficaces.
Produit recommandé:
Dirt Buster III
Nettoyant à four à action moussante
No de pièce: NEB201
Produit recommandé:
Nettoyeur pour acier inoxydable
No de pièce: NES201
Produit recommandé:
Nettoyeur pour vitres de four
No de pièce: EXC300
A-14
A-14
SECTION B:
COMPONENT PARTS / PIÈCES COMPOSANTES
B-2
B-2
E236 FRONT
E236 FACE
Item Part Number Description Quantity
1 ELB096 5A BREAKER 1
2 ELT540 ELECTRONIC RELATIVE HUMIDITY CONTROL 1
AND ELT542 DECAL FOR ELT540 1
3 ELI402 BLACK SELECTOR 2 POS. 1
AND ELI406 BASE WITH 1NO 1
4 ELF660 VAPOR TYPE FIXTURE 1
5 ELA275 BULB 60W 130V 1
AND ELF650 PLASTIC BULB PROTECTOR 1
6 QUP520 MAGNETIC HANDLE 2
7 P2969E PROOFER DOOR 29 x 69 1/4 2
AND QUE500 DOOR GASKET(15`) 2
8 QUP320 DOOR HINGE 6
Item Numéro Pièce Description Quantité
1 ELB096 DISJONCTEUR 5A 1
2 ELT540 CONTRÔLE ÉLECTRONIQUE D'HUMIDITÉ RELATIVE 1
ET ELT542 DÉCALE POUR ELT540 1
3 ELI402 SÉLECTEUR 2 POS. NOIR 1
ET ELI406 BASE AVEC 1NO 1
4 ELF660 FIXATION DE LUMIERE ETANCHE 1
5 ELA275 AMPOULE INCANDESCENTE 60W 130V 1
ET ELF650 PROTECTEUR DE PLASTIQUE POUR LUMIERE 1
6 QUP520 POIGNÉE MAGNÉTIQUE 2
7 P2969E PORTE D`ÉTUVE 29 x 69 1/4 2
ET QUE500 EXTRUSION DE SILICONE(15`) 2
8 QUP320 PENTURE DE PORTE 6
B-3
B-4
B-4
E460 FRONT
E460 FACE
Item Part Number Description Quantity
1 ELT541 PROBE FOR ELT540 1
2 ELB096 5A BREAKER 1
3 ELT540 ELECTRONIC RELATIVE HUMIDITY CONTROL 1
AND ELT542 DECAL FOR ELT540 1
4 ELI402 BLACK SELECTOR 2 POS. 1
AND ELI406 BASE WITH 1NO 1
5 ELF660 VAPOR TYPE FIXTURE 1
6 ELA275 BULB 60W 130V 1
AND ELF650 PLASTIC BULB PROTECTOR 1
7 QUP520 MAGNETIC HANDLE 2
8 P2969E PROOFER DOOR 29 x 69 1/4 2
AND QUE500 DOOR GASKET(15`) 2
9 QUP320 DOOR HINGE 6
Item Numéro Pièce Description Quantité
1 ELT541 SONDE POUR ELT540 1
2 ELB096 DISJONCTEUR 5 Amps. 1
3 ELT540 CONTRÔLE ÉLECTRONIQUE D'HUMIDITÉ RELATIVE 1
ET ELT542 DÉCALE POUR ELT540 1
4 ELI402 SÉLECTEUR 2 POS. NOIR 1
ET ELI406 BASE AVEC 1NO 1
5 ELF660 FIXATION DE LUMIERE ETANCHE 1
6 ELA275 AMPOULE INCANDESCENTE 60W 130V 1
ET ELF650 PROTECTEUR DE PLASTIQUE POUR LUMIERE 1
7 QUP520 POIGNÉE MAGNÉTIQUE 2
8 P2969E PORTE D`ÉTUVE 29 x 69 1/4 2
ET QUE500 EXTRUSION DE SILICONE(15`) 2
9 QUP320 PENTURE DE PORTE 6
B-5
B-6
B-6
DRIP1 TOP
DRIP1 DESSUS
Item Part Number Description Quantity
1 ELM731 MOTOR BLOWER 115 CFM 1
2 ELE166 IMMERSION ELEMENT 208V 1500W 1
OR ELE167 IMMERSION ELEMENT 240V 1500W 1
OR ELE165 IMMERSION ELEMENT 120V 1500W 1
3 ELE134 COIL ELEMENT 240V 4000W 1
OR ELE133 COIL ELEMENT 208V 4000W 1
OR ELE130 COIL ELEMENT 120V 1500W 2
4 QUF350 ELECTRIC FLOAT 1
5 ELS887 SOLENOID VALVE WITH DIN CONNECTION
1
110/120V 50/60HZ
OR ELS888 SOLENOID VALVE WITH DIN CONNECTION
1
220/240V 50/60HZ
6 PLF100 WATER FILTER 1
7 ELV590 NEEDLE VALVE 1
8 ELL050 GROUND LUG 1
9 ELB072 TERMINAL BLOCK 3P 175A 1
10 ELC615 RELAY 10A 2P COIL 110V 1
AND ELC617 BASE 1
11 ELB081 20A DOUBLE BREAKER 1
12 ELB082 30A DOUBLE BREAKER 1
13 ELC908 HEATING CONTACTOR 2
14 ELM735 SOLID STATE TIMER ICM 1
15 ELC640 CONTROL RELAY BASE 1
AND ELC630 CONTROL RELAY 12A COIL 120V 1
16 ELT541 PROBE FOR ELT540 1
B-7
Item Numéro Pièce Description Quantité
1 ELM731 VENTILATEUR 115 CFM 1
2 ELE166 ÉLÉMENT IMMERSION 208V 1500W 1
OU ELE167 ÉLÉMENT IMMERSION 240V 1500W 1
OU ELE165 ÉLÉMENT IMMERSION 120V 1500W 1
3 ELE134 ÉLÉMENT BOUDIN 240V 4000W 1
OU ELE133 ÉLÉMENT BOUDIN 208V 4000W 1
OU ELE130 ÉLÉMENT BOUDIN 120V 1500W 2
4 QUF350 INTERRUPTEUR À NIVEAU D'EAU 1
5 ELS887 VALVE À SOLENOÏDE AVEC CONNECTION DIN 110/120V
1
50/60HZ
OU ELS888 VALVE À SOLENOÏDE AVEC CONNECTION DIN 220/240V
1
50/60HZ
6 PLF100 FILTRE À EAU 1
7 ELV590 VALVE À POINTEAU 1
8 ELL050 TERMINAL DE MISE À LA TERRE 1
9 ELB072 BLOC TERMINAL 3P 175A 1
10 ELC615 RELAIS 10A 2P BOBINE 110V 1
ET ELC617 BASE 1
11 ELB081 DISJONCTEUR DOUBLE 20A 1
12 ELB082 DISJONCTEUR DOUBLE 30A 1
13 ELC908 CONTACTEUR D'ÉLÉMENTS 2
14 ELM735 MINUTERIE ICM 1
15 ELC640 BASE POUR RELAIS 1
ET ELC630 RELAIS DE CONTRÔLE 12A BOBINE 120V 1
16 ELT541 SONDE POUR ELT540 1
B-8
B-8
E236 TOP
E236 DESSUS
Item Part Number Description Quantity
1 ELM731 MOTOR BLOWER 115 CFM 1
2 ELE168 IMMERSION ELEMENT 240V 3000W 1
OR ELE169 IMMERSION ELEMENT 208V 3000W 1
3 ELE134 COIL ELEMENT 240V 4000W 1
OR ELE133 COIL ELEMENT 208V 4000W 1
4 QUF350 ELECTRIC FLOAT 1
5 ELS887
OR ELS888
SOLENOID VALVE WITH DIN CONNECTION
110/120V 50/60HZ
SOLENOID VALVE WITH DIN CONNECTION
220/240V 50/60HZ
1
1
6 PLF100 WATER FILTER 1
7 ELV590 NEEDLE VALVE 1
8 ELL050 GROUND LUG 1
9 ELB072 TERMINAL BLOCK 3P 175A 1
10 ELC615 RELAY 10A 2P COIL 110V 1
AND ELC617 BASE 1
11 ELB081 20A DOUBLE BREAKER 1
12 ELB082 30A DOUBLE BREAKER 1
13 ELC908 HEATING CONTACTOR 2
14 ELM735 SOLID STATE TIMER ICM 1
15 ELC640 CONTROL RELAY BASE 1
AND ELC630 CONTROL RELAY 12A COIL 120V 1
16 ELT541 PROBE FOR ELT540 1
B-9
Item Numéro Pièce Description Quantité
1 ELM731 VENTILATEUR 115 CFM 1
2 ELE168 ÉLÉMENT IMMERSION 240V 3000W 1
OU ELE169 ÉLÉMENT IMMERSION 208V 3000W 1
3 ELE134 ÉLÉMENT BOUDIN 240V 4000W 1
OU ELE133 ÉLÉMENT BOUDIN 208V 4000W 1
4 QUF350 INTERRUPTEUR À NIVEAU D'EAU 1
5
OU
ELS887 VALVE À SOLENOÏDE AVEC CONNECTION DIN 110/120V
50/60HZ
ELS888 VALVE À SOLENOÏDE AVEC CONNECTION DIN 220/240V
50/60HZ
1
1
6 PLF100 FILTRE À EAU 1
7 ELV590 VALVE À POINTEAU 1
8 ELL050 TERMINAL DE MISE À LA TERRE 1
9 ELB072 BLOC TERMINAL 3P 175A 1
10 ELC615 RELAIS 10A 2P BOBINE 110V 1
ET ELC617 BASE 1
11 ELB081 DISJONCTEUR DOUBLE 20A 1
12 ELB082 DISJONCTEUR DOUBLE 30A 1
13 ELC908 CONTACTEUR D'ÉLÉMENTS 2
14 ELM735 MINUTERIE ICM 1
15 ELC640 BASE POUR RELAIS 1
ET ELC630 RELAIS DE CONTRÔLE 12A BOBINE 120V 1
16 ELT541 SONDE POUR ELT540 1
B-10
B-10
E336 TOP
E336 DESSUS
Item Part Number Description Quantity
1 ELE116 COIL ELEMENT 240V 2000W 2
OR ELE106 COIL ELEMENT 208V 2000W 2
2 ELM731 MOTOR BLOWER 115 CFM 1
3 ELE168 IMMERSION ELEMENT 240V 3000W 1
OR ELE169 IMMERSION ELEMENT 208V 3000W 1
4 QUF350 ELECTRIC FLOAT 1
5 ELS887 SOLENOID VALVE WITH DIN CONNECTION
1
110/120V 50/60HZ
OR ELS888 SOLENOID VALVE WITH DIN CONNECTION
1
220/240V 50/60HZ
6 PLF100 WATER FILTER 1
7 ELV590 NEEDLE VALVE 1
8 ELL050 GROUND LUG 1
9 ELB072 TERMINAL BLOCK 3P 175A 1
OR ELB071 TERMINAL BLOCK 2P 175A 1PHASE 1
10 ELC615 RELAY 10A 2P COIL 110V 1
AND ELC617 BASE 1
11 ELB081 20A DOUBLE BREAKER 1
12 ELB082 30A DOUBLE BREAKER 1
13 ELC908 HEATING CONTACTOR 2
14 ELM735 SOLID STATE TIMER ICM 1
15 ELT720 TRANSFORMER 240/120V 200VA(MODEL 220V 50Hz ) 1
16 ELC640 CONTROL RELAY BASE 1
AND ELC630 CONTROL RELAY 12A COIL 120V 1
17 ELT541 PROBE FOR ELT540 1
Item Numéro Pièce Description Quantité
1 ELE116 ÉLÉMENT BOUDIN 240V 2000W 2
OU ELE106 ÉLÉMENT BOUDIN 208V 2000W 2
2 ELM731 VENTILATEUR 115 CFM 1
3 ELE168 ÉLÉMENT IMMERSION 240V 3000W 1
OU ELE169 ÉLÉMENT IMMERSION 208V 3000W 1
4 QUF350 INTERRUPTEUR À NIVEAU D'EAU 1
5 ELS887 VALVE À SOLENOÏDE AVEC CONNECTION DIN 110/120V
1
50/60HZ
OU ELS888 VALVE À SOLENOÏDE AVEC CONNECTION DIN 220/240V
1
50/60HZ
6 PLF100 FILTRE À EAU 1
7 ELV590 VALVE À POINTEAU 1
8 ELL050 TERMINAL DE MISE À LA TERRE 1
9 ELB072 BLOC TERMINAL 3P 175A 1
OU ELB071 BLOC TERMINAL 2P 175A 1
10 ELC615 RELAIS 10A 2P BOBINE 110V 1
ET ELC617 BASE 1
11 ELB081 DISJONCTEUR DOUBLE 20A 1
12 ELB082 DISJONCTEUR DOUBLE 30A 1
13 ELC908 CONTACTEUR D'ÉLÉMENTS 2
14 ELM735 MINUTERIE ICM 1
15 ELT720 TRANSFORMATEUR 240/120V 200VA
1
(MODELE 220V 50Hz )
16 ELC640 BASE POUR RELAIS 1
ET ELC630 RELAIS DE CONTRÔLE 12A BOBINE 120V 1
17 ELT541 SONDE POUR ELT540 1
B-11
B-12
B-12
E460 TOP
E460 DESSUS
Item Part Number Description Quantity
1 ELM763 MOTOR BLOWER 120V 265 CFM 1
2 ELE168 IMMERSION ELEMENT 240V 3000W 1
OR ELE169 IMMERSION ELEMENT 208V 3000W 1
3 ELE132 COIL ELEMENT 240V 1500W 1
OR ELE131 COIL ELEMENT 208V 1500W 1
4 ELE134 COIL ELEMENT 240V 4000W 1
OR ELE133 COIL ELEMENT 208V 4000W 1
5 QUF350 ELECTRIC FLOAT 1
6 ELS887 SOLENOID VALVE WITH DIN CONNECTION110/120V 1
OR ELS888 SOLENOID VALVE WITH DIN CONNECTION 220/240V 1
7 PLF100 WATER FILTER 1
8 ELV590 NEEDLE VALVE 1
9 ELL050 GROUND LUG 1
10 ELB072 TERMINAL BLOCK 3P 175A 1
11 ELC615 RELAY 10A 2P COIL 110V 1
AND ELC617 BASE 1
12 ELB081 20A DOUBLE BREAKER 1
13 ELB084 40A DOUBLE BREAKER 1
14 ELC908 HEATING CONTACTOR 1
15 ELM735 SOLID STATE TIMER ICM 1
16 ELT728 XFO 120>240V A 120>240V 500 VA 50 HZ(MODEL 220V
1
50Hz ONLY)
17 ELC908 HEATING CONTACTOR 1
18 ELC640 CONTROL RELAY BASE 1
AND ELC630 CONTROL RELAY 12A COIL 120V 1
B-13
Item Numéro Pièce Description Quantité
1 ELM763 VENTILATEUR 120V 265 CFM 1
2 ELE168 ÉLÉMENT IMMERSION 240V 3000W 1
OU ELE169 ÉLÉMENT IMMERSION 208V 3000W 1
3 ELE132 ÉLÉMENT BOUDIN 240V 1500W 1
OU ELE131 ÉLÉMENT BOUDIN 208V 1500W 1
4 ELE134 ÉLÉMENT BOUDIN 240V 4000W 1
OU ELE133 ÉLÉMENT BOUDIN 208V 4000W 1
5 QUF350 INTERRUPTEUR À NIVEAU D'EAU 1
6 ELS887 VALVE À SOLENOÏDE AVEC CONNECTION DIN 110/120V 1
OU ELS888 VALVE À SOLENOÏDE AVEC CONNECTION DIN 220/240V 1
7 PLF100 FILTRE À EAU 1
8 ELV590 VALVE À POINTEAU 1
9 ELL050 TERMINAL DE MISE À LA TERRE 1
10 ELB072 BLOC TERMINAL 3P 175A 1
11 ELC615 RELAIS 10A 2P BOBINE 110V 1
ET ELC617 BASE 1
12 ELB081 DISJONCTEUR DOUBLE 20A 1
13 ELB084 DISJONCTEUR DOUBLE 40 AMP. 1
14 ELC908 CONTACTEUR D'ÉLÉMENTS 1
15 ELM735 MINUTERIE ICM 1
16 ELT728 XFO 120>240V A 120>240V 500 VA 50 HZ(MODELE 220V
1
50Hz SEUL.)
17 ELC908 CONTACTEUR D'ÉLÉMENTS 1
18 ELC640 BASE POUR RELAIS 1
ET ELC630 RELAIS DE CONTRÔLE 12A BOBINE 120V 1
WARRANTY / GARANTIE
LIMITED WARRANTY
(Continental United States Of America And Canada Only)
Doyon Equipment Inc. guarantees to the original purchaser only that its product are
free of defects in material and workmanship, under normal use.
This warranty does not cover any light bulbs, thermostat calibration or defects due to
or resulting from handling, abuse, misuse, nor shall it extend to any unit from which
the serial number has been removed or altered, or modifications made by
unauthorised service personnel or damage by flood, fire or other acts of God. Nor will
this warranty apply as regards to the immersion element damaged by hard water.
The extent of the manufacturer’s obligation under this warranty shall be limited to the
replacement or repair of defective parts within the warranty period. The decision of
the acceptance of the warranty will be made by Doyon Equipment service
department, which decision will be final.
The purchaser is responsible for having the equipment properly installed, operated
under normal conditions with proper supervision and to perform periodic preventive
maintenance.
If any parts are proven defective during the period of one year from date of purchase,
Doyon Equipment Inc. hereby guarantees to replace, without charge, F.O.B. Linière,
Quebec, Canada, such part or parts.
Doyon Equipment Inc will pay the reasonable labour charges in connection with the
replacement parts occurring within one year from purchase date. Travel over 50
miles, holiday or overtime charges are not covered. After one year from purchase
date, all labour and transportation charges in connection with replacement parts will
be the purchaser’s responsibility.
Doyon Equipment Inc. does hereby exclude and shall not be liable to purchaser for
any consequential or incidental damages including, but not limited to, damages to
property, damages for loss of use, loss of time, loss of profits or income, resulting
from any breach or warranty.
In no case, shall this warranty apply outside Canada and continental United States
unless the purchaser has a written agreement from Doyon Equipment Inc.
GARANTIE LIMITÉE
(Pour le Canada et les États continentaux des États-Unis)
Équipement Doyon Inc. garantit ses produits à l'acheteur original, contre tout défaut
de matériaux ou de fabrication, en autant qu'ils aient été utilisés de façon normale.
Cette garantie ne s'applique cependant pas sur les ampoules, les calibrations de
température, tout défaut dû ou résultant d'une mauvaise manipulation, d'un emploi
abusif ou d'un mauvais usage. La garantie ne s'applique pas non plus sur tout
équipement dont le numéro de série aurait été enlevé ou altéré, tout produit modifié
par du personnel de service non autorisé, endommagé par une inondation, un feu ou
tout autre acte de Dieu, ni sur les éléments immergés endommagés par l'eau dure.
L'étendue des obligations du manufacturier, selon cette garantie, est le remplacement
ou la réparation des pièces défectueuses durant la période de garantie. L'acceptation
de la garantie sera faite par le département de service d'Équipement Doyon Inc.
Cette décision sera définitive.
L'acheteur est responsable de faire installer son équipement adéquatement, de
l'opérer sous des conditions normales d'utilisation avec une bonne supervision, ainsi
que d'effectuer un entretien préventif périodique.
Dans le cas où les pièces s'avéreraient défectueuses durant une période d'un an à
partir de la date d'achat, Équipement Doyon Inc. s'engage à les remplacer, sans
frais, F.O.B. Linière, Québec, Canada.
Équipement Doyon Inc. couvrira les frais raisonnables de main-d'œuvre reliés au
remplacement des pièces, pour une période d'un an à partir de la date d'achat.
Toutefois, les frais encourus pour les déplacements au-delà de 50 milles, le temps
supplémentaire et les jours de congé ne sont pas couverts. Au-delà d'un an après la
date d'achat, tous frais de transport et de main-d'œuvre pour le remplacement des
pièces sont la responsabilité de l'acheteur.
Équipement Doyon Inc. ne se tient pas responsable envers l'acheteur pour toutes
conséquences ou dommages incluant, mais non limités à, dommages à la propriété,
dommages pour perte d'usage, perte de temps, perte de profits ou de revenus,
provenant de tout bris de garantie.
En aucun cas, cette garantie ne s'applique à l'extérieur du continent des États-Unis
d'Amérique ou du Canada, à moins que l'acheteur n'ait une entente écrite avec
Équipement Doyon Inc.
ÉQUIPEMENT DOYON INC.
1255, rue Principale
Linière, Qc, Canada G0M 1J0
Tel.: 1 (418) 685-3431
Canada: 1 (800) 463-1636
US: 1 (800) 463-4273
FAX: 1 (418) 685-3948
Internet: http://www.doyon.qc.ca
e-mail: doyon@doyon.qc.ca
Loading...
