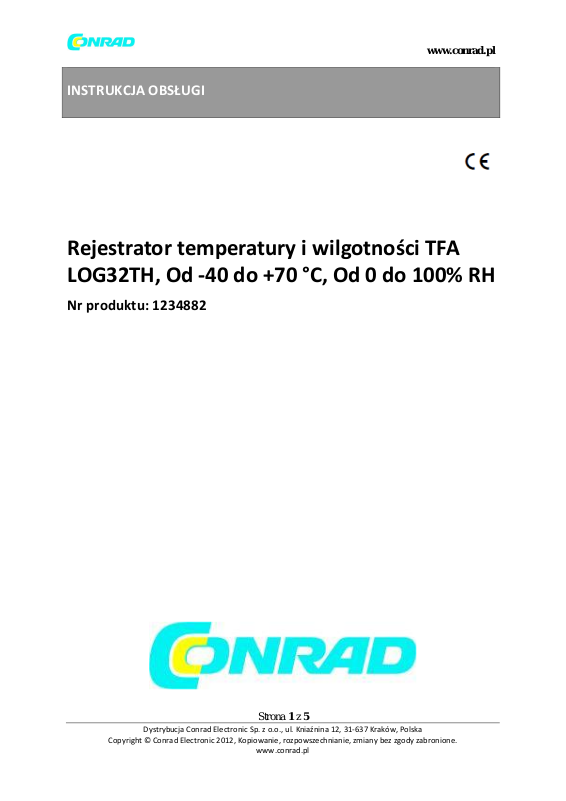

INSTRUKCJA OBSŁUGI
Rejestrator temperatury i wilgotności TFA
LOG32TH, Od -40 do +70 °C, Od 0 do 100% RH
Nr produktu: 1234882
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 1 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
www.conrad.pl
www.conrad.pl
1. Wprowadzenie
Dziękujemy bardzo za zakup jednego z naszych produktów. Przed uruchomieniem rejestratora temperatury i wilgotności TFA należy uważnie przeczytać instrukcję obsługi. Zawiera ona przydatne informacje a także wskazówki korzystania z urządzenia.
1.1 Ogólne wskazówki
• Sprawdź, czy zawartość opakowania jest nieuszkodzona i kompletna.
• Do czyszczenia urządzenia nie należy używać środka o właściwościach ścierających tylko suchy lub mokry kawałek miękkiego materiału. Nie narażaj urządzenia na działanie wody.
• Proszę przechowywać przyrząd pomiarowy w suchym i czystym miejscu.
• Unikaj silnych wstrząsów i nacisku na urządzeniu.
• Nie ponosimy odpowiedzialności za nieprawidłowe lub niepełne wartości pomiarowe i ich wyniki, odpowiedzialność za kolejne szkody jest wykluczona!
1.2 Przegląd patrz rysunek A
1. Przycisk Start, 2. Zielona dioda LED 3. Czerwona dioda LED, 4. Komora baterii, 5. Złącze USB
6. Pokrywa USB, 7. Uchwyt ścienny, 8. Rozcięcia ... to gdzie znajduje się czujnik
1.3 Zakres dostawy i użytkowania Rejestrator nadaje się do nagrywania, programowania alarmów i wyświetlania pomiarów temperatury, wilgotności i względnej powietrza. Obszary zastosowania obejmują monitorowanie warunków składowania i transportu lub inne temperatury i/lub procesy wrażliwe na wilgoć. Rejestrator posiada wbudowany port USB można go podłączyć bez użycia kabli do wszystkich komputerów z systemem operacyjnym Windows. Port USB jest chroniony przez przezroczystą plastikową nakładkę . Bateria 3,6 V ½ AA jest dołączona do produktu. Bateria powinna się znajdować
w komorze baterii. Uchwyt ścienny składający się z dwóch śrub i kołków również znajduje się w opakowaniu produktu. Rejestrator posiada 2 diody LED. Zielona dioda LED miga co 30 sekund podczas nagrywania. Czerwona dioda LED służy do wyświetlania alarmów dopuszczalnych lub komunikatów o stanie produktu (zmiana baterii, ..., itd.). Rejestrator posiada również wewnętrzny brzęczyk, który obsługuje
interfejs użytkownika.
1.4 Dla własnego bezpieczeństwa Ten produkt przeznaczony jest wyłącznie dla zakresu stosowania opisanego powyżej. Należy używać go tylko w sposób opisany w niniejszej instrukcji obsługi. Nieautoryzowane naprawy, modyfikacje lub zmiany produktu są zabronione.
1.5 Gotowy do użycia Rejestrator jest już ustawiony (5 minutowy Interwał nagrywania) i jest gotowy do użycia. Może być stosowany bezpośrednio bez jakiegokolwiek oprogramowania!
Strona 2 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Naciśnij przycisk przez 2 sekundy, sygnalizator dźwiękowy włączy się na 1 sekundę
Zielona dioda LED zaświeci na 2 sekundy - rejestrowanie rozpoczęte!
Zielona Dioda LED miga co 30 sekund.
Podłącz rejestrator do portu USB. Sygnalizator dźwiękowy włączy się na 1 sekundę. Zielona Dioda
miga, dopóki PDF nie zostanie wygenerowany
Zobacz plik PDF i zapisz.
PDF zostanie zastąpiony następnym uruchomieniu
rejestratora!
Sygnalizator dźwiękowy, a zielona dioda LED ciągle się świeci. Rejestrator jest pokazany jako dysk wymienny
na komputerze LOG32TH.
2. Pierwsze uruchomienie i rozpoczęcie nagrywania
2.1 Restart nagrywania Rejestrator jest uruchamia się domyślnie przez przycisk i zatrzymuje się przez podłączenie go do portu USB. Zmierzone wartości są zgrywane automatycznie do pliku PDF. UWAGA: Po ponownym uruchomieniu istniejący plik PDF zostanie zastąpiony. Ważne! Zawsze należy zabezpieczyć wygenerowane pliki PDF na komputerze.
3. Zatrzymanie nagrywania i tworzenie PDF
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 3 z 5
www.conrad.pl
www.conrad.pl
1
1
Przekręcić tylną pokrywę (około 10 °), otwiera się pokrywa baterii.
Usuń niedziałającą baterię i włóż nową baterię, jak pokazano na
rysunku.
Wymiana baterii się powiodła: Obie diody świecą około 1 sekundy + sygnał dźwiękowy.
4. Opis pliku wynikowego w formacie PDF
A. Nazwa pliku: np. LOG32TH_14010001_2014_06_12T092900.DBF
LOG32TH: Urządzenie 14010001: numer szeregowy 2014_06_12: Rozpoczęcie nagrywania (data) T092900: czas: (godzina/minuta/sekunda)
B. Opis: Informacje rejestratora, edytuj z LogConnect
oprogramowanie
C. Konfiguracja : Parametry ustawione D. Podsumowanie: Omówienie wyników pomiarów E. Grafika: Schemat wartości mierzonych F. Podpis: podpisz PDF, jeśli wymagane
G. : Pomiar OK : Pomiar nieudany
5. Ustawienia standardowe/ustawienia fabryczne
Przed pierwszym użyciem należy zwrócić uwagę na następujące ustawienia domyślne rejestratora. Za pomocą oprogramowania LogConnect *, można łatwo zmienić ustawienia parametrów: Interwał: 5 min. Rozpoczęcie działania: przez naciśnięcie przycisku
Zatrzymanie pomiaru: przez podłączenie do portu USB Niski Alarm: Alarm wysoki: Temperatura: -40,0 ° C 70,0 ° C
Wilgotność: 0,0% RH 100,0% RH Opóźnienie alarmu: 0 s
6. Wymiana baterii
LogConnect link do pobrania oprogramowania http://download.dostmann-service.de
wybierz Downloads/Software/5005-0172_Log32TH/Software/
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
Strona 4 z 5
www.conrad.pl
www.conrad.pl
http://www.conrad.pl
Czerwona dioda miga dwa lub
więcej razy co 4 sekundy. Uszkodzenie sprzętu!
Czerwona dioda miga raz na 4 sekundy. Wymień baterię.
Sygnalizator dźwiękowy- raz na 30 sekundy przez 1 sekundę, czerwona dioda miga, 3 sekundy - mierzone wartości
przekraczają wybrany zakres pomiarowy (ze standardowymi ustawieniami). Progi alarmowe można zmienić za pomocą
oprogramowania LogConnect *.
UWAGA: Sprawdź status rejestratora: Naciśnij przycisk start przez ok. 1 sekundę. Jeśli zielona dioda LED miga dwukrotnie rejestrator nagrywa! Procedura ta może być wykonana tak często, jak chcesz.
7. Sygnały alarmu
Rejestrator w trybie nagrywania:
Rejestrator w trybie stand by
(nie nagrywa)
Ten produkt został wyprodukowany przy użyciu materiałów i komponentów, które mogą być powtórnie wykorzystane. Nigdy nie należy wrzucać zużytych baterii i akumulatorów wraz z odpadami z
gospodarstwa domowego. Jako konsument jesteś prawnie zobowiązany do oddania ich do sklepu lub do odpowiedniego miejsca zbierania tego typu odpadów w zależności od przepisów krajowych lub lokalnych w celu ochrony środowiska naturalnego. Symbole dla metali ciężkich w nich zawarte to:
Cd = kadm, Hg = rtęć, Pb = ołów To urządzenie jest oznaczone zgodnie z odpadami elektrycznymi i UE Dyrektywa w sprawie urządzeń elektronicznych (WEEE). Proszę nie wyrzucać tego przyrządu wraz z odpadami z gospodarstwa domowego. Użytkownik jest zobowiązany do podjęcia wycofanych z eksploatacji urządzeń do wyznaczonego punkt zbierania i usuwania sprzętu elektrycznego i
elektronicznego, w celu zapewnienia utylizacji zgodnej ze środowiskiem
Ten znak potwierdza, że ten produkt spełnia wymogi dyrektywy EWG i został on przetestowany
zgodnie z ustalonymi metodami badań. Zmiany techniczne, wszelkie błędy i błędy w druku zastrzeżone
