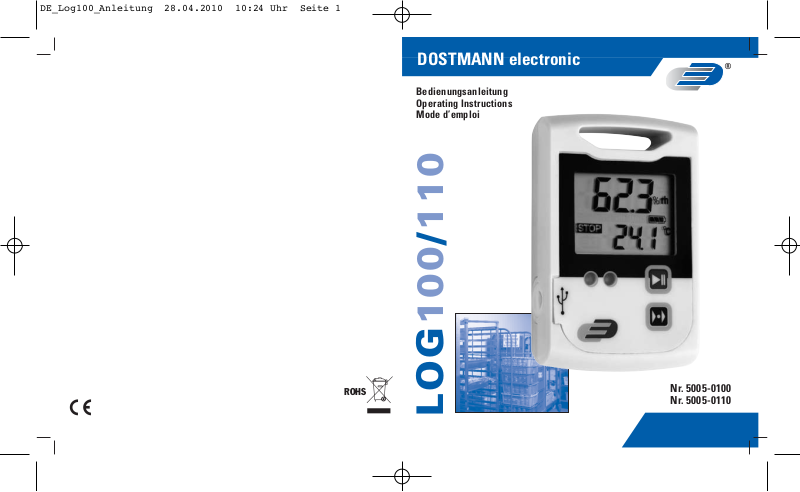

Dostmann Electronic LOG100, LOG110 User guide [ml]

DOSTMANN electronic

Nr. 5005-0100
Nr. 5005-0110

Bedienungsanleitung
Operating Instructions
Mode d’emploi

ROHS

LOG100/110

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 1

32

Fig. 1 Fig. 2

D

E

A

F

K

J

G

M

I

H L

B

C

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 2

LOG100/110 – Datenlogger



LOG100/110 – Datenlogger



4

1.3 Standardeinstellung bei Auslieferung

• Nachfolgend sind die Standardparamter (Default) erklärt. Mit der Software
DE-LOG-Graph können Sie die Parameter Ihren Wünschen entsprechend
ändern.

1. Bezeichnung: leer (Feld für Bezeichnung: maximal 16 Zeichen)

2. LCD-Schlummermodus verwenden: X

3. LCD-Schlummermodus nach Sec.: 10

4. Mode-Taste bedienbar: X

5. Alarmeinstellungen TemperaturX -30,0°CX 70,0°CX -40,0°CX 150,0°C

Alarmeinstellungen FeuchteX 0,0%X 100,0%

6. Alarmauswertung verzögern um: 0

7. Alarme kumulieren: aus

8. Alarmausgabe: LED- und Signalton (1 Sekunde)

9. Alarm zurücksetzen: X

10. Alarm-LED-Intervall 5 Sekunden

11. Alarm-LED-Blinkdauer: 0,5 Sekunden

12. Alarm-Buzzer-Intervall 5 Sekunden

13. Alarm-Buzzer-Intervall 0,5 Sekunden

14. Aktuelle Uhrzeit: eingestellte Uhrzeit

15. Temperaturanzeige: °C

16. Start mit Taste zulassen :X

17. Start mit Reed-Kontakt zulassen: □ (nur auf Anfrage möglich)

18. Auf manuellen Start warten: X

19. Gegen Mehrfachstart sichern: X

20. Messintervall: 15 Minuten

21. Stopp mit Taste zulassen: X

22. Stopp mit Reed-Kontakt zulassen: □ (nur auf Anfrage möglich)

23. Ringspeicher verwenden:X (wenn Speicher voll wird der älteste Mess-

wert überschrieben)

5

1. Einleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,

herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie
bitte die Betriebsanleitung sorgfältig durch. So erhalten Sie wertvolle Infor­mationen und machen sich im Umgang mit dem Messgerät vertraut.

1.1 Hinweise / Bitte beachten

• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel ver­wenden, sondern nur mit einem trockenen oder feuchten Tuch abreiben.

• Messgerät an einem trockenen und sauberen Ort aufbewahren.

• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.

• Stecker nicht mit Gewalt in die Buchse stecken.

1.2 Inbetriebnahme

• Zur Inbetriebnahme den Logger aus der Verpackung entnehmen, die Dis­playschutzfolie entfernen und sicherstellen, dass eine volle CR2032 (3 Volt)
Batterie eingelegt ist.

Displayanzeige Displayanzeige nach Tastendruck.

FS = Factory settings (Werkseinstellungen)

• Nach dem Einlegen der Batterie zeigt das Instrument 10 Sekunden die
aktuellen Messwerte an, danach zeigt das Display 30 Sekunden „FS“ an
und geht dann anschließend aus. Das gleiche passiert durch Drücken einer
Taste.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 3

LOG100/110 – Datenlogger



LOG100/110 – Datenlogger



76

• Start-Stopp-Taste:
Über die Start-Stopp-Taste können Sie bei entsprechender Konfiguration
den Datenlogger starten und stoppen. Dazu muss die Taste jeweils 3 Sekun­den gedrückt gehalten werden. Nach dem Start durch Tastendruck ertönt
zur Bestätigung ein kurzer Signalton. Das LCD-Segment „Stop“ erlischt und
es erscheint das LCD-Segment „Log“.

• Mode-Taste:
Die Mode-Taste dient zur Anzeige der Max-, Min- und Durchschnittswerte.
Diese Werte werden immer in der unteren Messwertanzeige angezeigt.

AVG: MIN: MAX: AUT:

Durchschnitt Minimalwert Maximalwert Auto-Wechsel

Im Auto-Wechsel-Mode wechselt die Anzeige im 2-Sekundentakt die Avg­Min-Max-Werte.

2.4 Anzeigelemente der LCD-Anzeige (Fig. 2)

•

Die große LCD-Anzeige zeigt neben zwei Messwerten diverse Statusinforma­tionen. Die Anzeige lässt sich über die Software teilweise (Schlummermode)
bzw. ganz abschalten, sodass ungewollte Informationen nicht gezeigt werden.

F: Messwert 1 zeigt den aktuellen Feuchtewert (Log110) oder den aktuellen

Temperaturwert (Log100).
G: Einheit Messwert 1 zeigt die aktuelle Messeinheit.
H: Messwert 2 zeigt den Messwert in dem unteren Teil der Anzeige. Je nach

Konfiguration können dies Temperaturwerte des internen oder des exter-

nen Temperatursensors, oder die Max- Min- Durchschnittswerte für alle

Messgrößen sein.

➥

➥

1.4. Kennzeichnung

• CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und Transport (T)
für Lebensmittelager und Verteiler (C), Genauigkeitsklasse 1 (-30..+70°C).
Gemäß der EN 13486 empfehlen wir eine jährliche Rekalibrierung.

2. Bedienung

• Zum Konfigurieren des Datenloggers bitte die Software DE-LOG-Graph auf
einem PC installieren.

2.1 USB-Verbindung

• Zum Konfigurieren des Datenloggers müssen Sie den Datenlogger via USB­Kabel mit dem PC verbinden und die Software starten. Zur Konfiguration
lesen Sie bitte den entsprechenden Abschnitt im Manual auf der Software­CD.

2.2 Bedien- und Anzeigeelemente (Fig. 1)

Der Log100/110 hat neben dem großen Display, zwei LED-Anzeigen, sowie zwei
Bedientasten.

A: LCD-Display zeigt Feuchte, Temperatur, externe Temperatur (bei Verwen-

dung eines externen Fühlers), Batteriestandanzeige, Max-Min-Avg-Mess-

werte, Statusinformationen
B: Start-Stopp-Taste
C: Mode-Taste
D: LED: grün/rot
E: USB-Schittstelle (mit Gummiabdeckung)

2.3 Bedienung der Tasten

• Der Log100/110 hat zwei Tasten übereinander auf der Frontseite. Beide

Tasten lassen sich über die Software einzeln blockieren, sodass eine unbe­fugte oder ungewollte Bedienung verhindert werden kann.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 4

LOG100/110 – Datenlogger



LOG100/110 – Datenlogger



98

2.5 LED-Anzeige und Signalton

• Die zwei LED-Anzeigen und der interne Signalton geben hilfreiche und
wichtige Informationen bei der Verwendung des Datenloggers.

• LED grün:
Die LED blinkt einmalig während des Loggerstarts, sowie im Messintervall,
wenn das Messgerät aufzeichnet.

• LED rot:
Die LED blinkt beim Überschreiten eines eingestellten Grenzwertes.

• Signalton (Beeper):
Ein Signalton ertönt beim Überschreiten eines eingestellten Grenzwertes.
Ebenso quittiert ein Signalton den erfolgreichen Empfang beim Übertragen
von Einstellungsparamtern an den via USB-Kabel angeschlossenen Daten­logger.

• Die LEDs und der Signalton sind einzeln über die Software deaktivierbar.

2.6 USB-Schnittstelle

•

Zum Programmieren oder Auslesen des Datenloggers muss dieser via USB­Kabel an Ihren PC angeschlossen werden.

•

Auf der linken Seite des Datenloggers befindet sich die Schnittstelle. Die
Schnittstelle ist durch einen Gummistopfen geschützt. Bitte entfernen Sie den
Stopfen bevor Sie den Logger mit dem PC verbinden.

•

Der Gummistopfen schützt das Messgerät vor Feuchtigkeit. Bitte achten Sie
darauf, dass der Stopfen nach dem Auslesen oder der Programmierung wieder
richtig sitzt.

2.7 Rückseite Datenlogger / Batteriefach

•

Auf der Rückseite des Datenloggers befindet sich neben dem Batteriefach ein
bedrucktes Etikett mit wichtigen Informationen zum Datenlogger.

I: Einheit Messwert 2 zeigt die aktuelle Messeinheit für Messwert 2.
J: MAX-MIN-AVG zeigt den Minimal-, Maximal oder Durchschnittswert.
K: Statusinfo zeigt die Betriebsart LOG oder STOP. Wird LOG angezeigt,

zeichnet der Logger auf. Wird STOP angezeigt, werden keine Messwerte
aufgezeichnet.

L: Externer Fühler wird angezeigt, wenn ein externer Fühler angeschlossen

ist. Sobald das Segment EXT erscheint, ist der Messwert 2 dem externen
Fühler zuzuordnen.

M: Lowbat informiert über den Ladezustand der Batterie.

Hinweis zur Messeinheit !

°C = Celsius, °F = Fahrenheit, %rh = relative Feuchte, td = Taupunkttemperatur

Weitere Displayinformationen

• Bei aktivierten Schlummermode schaltet sich das Display automatisch nach
einer änderbaren Zeit ab. Des weiteren zeigt das Display verschiedene
Zustände an:

Display Am PC Logger

abgeschaltet angeschlossen programmiert

Logger Batterie entladen Werkseinstellung

zeichnet auf (leer)

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 5

LOG100/110 – Data logger



LOG100/110 – Datenlogger



1110

1. Introduction

Dear customer,
thank you very much for purchasing one of our products. Before operating

the data logger please read this manual carefully. You will get useful infor­mation for understanding all functions.

1.1 General advice

• For cleaning the instrument please do not use an abrasive cleaner only a
dry or wet piece of soft cloth.

• Please store the measuring instrument in a dry and clean place.

• Avoid any force like shocks or pressure to the instrument.

• Do not use force to connect the probe or the interface plugs in. The inter­face plug is different from the probe plug.

1.2 Before operation

• Before operating the instrument take the instrument out of the packag­ing. Check whether a full battery CR2032 (3 Volt) is already inserted.

Display Display indication after key depression
indication FS = Factory settings

• After inserting the battery the instrument displays for 10 seconds the actual
measurements, afterwards the instrument displays for 30 seconds “FS”, after
this the instrument turn off. The same procedure appear after pressing any
button.

2.8 Batteriewechsel

•

Zum Wechseln der Batterie das Batteriefach auf der Rückseite öffnen. Dazu
wird der Batteriedeckel 90° nach links gedreht. Die Batterie entnehmen und
eine neue Batterie einlegen.

•

Das leere Batterie-Symbol zeigt an, dass Sie die Batterie in Kürze auswechseln
müssen. Sie können jetzt noch ca. 10 Stunden korrekte Messungen durch­führen.

•

Das Batteriesymbol zeigt je nach Zustand bis zu 3 Segmente an.

•

Sollte die Displayanzeige nur „PF“ anzeigen, ist die Batterie unverzüglich zu
wechseln. In diesem Fall reicht die Batterieladung nicht mehr für Messungen
aus.

Achtung:

Bitte entsorgen Sie Altgeräte und leere Batterien nicht über den Hausmüll.
Geben Sie diese bitte zur umweltgerechten Entsorgung beim Handel oder
entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmun­gen ab.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 6

LOG100/110 – Data logger



LOG100/110 – Data logger



1312

1.4. Marking

• CE-conformity, EN 12830, EN 13485, Suitability for storage (S) and
transportation (T) for food storage and distribution(C), Accuracy classifica­tion 1 (-30..+70°C), according to EN 13486 we recommend a recalibration
once per year.

2. Operation

• For configuring the data logger, please install the Software DE-LOG-Graph
on a PC.

2.1 USB-Port

• When the Software Installation has been completed please connect the PC
with data logger via USB-cable. For detailed information please read the
manual of the DE-LOG-Graph-Software.

2.2 Panel and displaye (Fig. 1)

Log100/110 has a large display, two LEDs and two buttons.
A: LCD-display indicate humidity, temperature, external temperature(in case

of an external sensor), Low bat-warning, Max-Min-Avg-measurements,

status information
B: Start-Stop-button
C: Mode-button
D: LED: green/red
E: USB-port (with rubber cap)

2.3 Button-handling

• On the front panel there are two buttons. Both buttons can be de activated

by using the Software DE-LOG-Graph, to prevent unauthorized use.

1.3 Standard settings / Factory settings

• Note the following default settings of the data logger before first use. By
using the DE-LOG-Graph software, the setting parameter can easily be
changed:

1. Description: blank(max. 16 characters)

2. LCD-Snooze mode:X

3. LCD-Snooze after Sec.: 10

4. Mode-button active:X

5. Alarm settings for temperatureX -30,0°CX 70,0°CX -40,0°CX 150,0°C

Alarm settings humidityX 0,0%X 100,0%

6. Alarm delay: 0 cycle

7. Alarm cumulation: off

8. Alarm indication: LED- and Buzzer (1 second)

9. Alarm reset:X

10. Alarm-LED-interval 5 seconds

11. Alarm-LED-blink duration 0.5 seconds

12. Alarm-Buzzer-interval 5 seconds

13. Alarm-Buzzer-duration 0.5 seconds

14. Actual time: adjusted time

15. Temperature unit: °C

16. Start-button active: X

17. Start by Reed-contact: □ (by request only)

18. Waiting for manual start: X

19. Single use only: X

20. Measuring interval: 15 Minutes

21. Stop-button active: X

22. Stop by Reed-contact: □ (by request only)

23. Cycle memory:X (if the memory is full the oldest measurement will be

overwritten)

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 7

LOG100/110 – Data logger



LOG100/110 – Data logger



1514

H: Measurement 2 displays the measurement in the lower display line.

Depending on the logger model, the settings of the internal or the
external temperature measurement, average, minimum or maximum
measurements will be displayed.

I: Unit Measurement 2 display the current measuring unit of measurement

2.

J: MAX-MIN-AVG display the average, minimum or maximum measure-

ments.

K: Status info display the operation mode LOG or STOP. LOG indicates the

recording mode and STOP indicates standby mode.

L: External probe EXT s displayed when an external sensor is connected. In

the lower display line the measurement 2 is corresponding with the
external sensor.

M: Lowbat indicates the capacity of the battery.

Note:

°C = Celsius,°F = Fahrenheit
%rh = relative humidity, td = dew point temperature

Other display information

• In addition to the above mentioned information, the display also indicates
several other information. This information will be displayed depending
on the display settings (snooze function) and operation mode:

Display connected Logger

switched off to the PC configured

• Start-Stop-button:
Depending on the setup configuration, you can start or Stop the data log­ger via the mentioned Start-Stop-buttons. You have to press and hold the
buttons 3 seconds. When it starts a short acoustic signal and the green LED­will flash and the display indication will switch from STOP to LOG.

• Mode-button:
By pressing the Mode-button you will see on the bottom line the Average
(AVG)-, Minimum (MIN)- and Maximum (MAX) temperature of the recorded
measurements. If the data logger is not started it will display --- instead of
AVG, MIN or MAX temperature.

AVG: MIN: MAX: AUT:

Average Minimum Maximum Auto-switch

By using the AUTO-Mode (AUT) the display will switch automatically every
two seconds.

2.4 Display segments of LCD (Fig. 2)

•

Besides the two measurements, the large LCD displays several status informa­tion. By using the Software DE-LOG-Graph you are able to switch on or off the
display, or to setup an interval how long the display will stay on when no but­ton is pressed(snooze function). By using this function it is possible to prevent
it displaying information to unauthorized persons.

F: Measurement 1 displays the current relative humidity (Log110) or the

current temperature (Log100).

G: Unit Measurement 1 display the current measuring unit of measurement

1.

➥

➥

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 8

LOG100/110 – Data logger



LOG100/110 – Data logger



1716

• After the completed communication with the PC do not forget to plug the
rubber cap back into the port. It prevents dirt and water from entering the
data logger.

2.7 Rear side of the data logger / battery case

•

On the rear side of the data logger you will find the battery case and a printed
sticker.

2.8 Replacing battery

•

To replace the battery please open the battery cover on the rear side. There­fore you have to turn the battery cover 90° to the left. Remove the battery
from the instrument and replace with a new battery.

•

The “BAT “symbol indicates that the battery needs to be exchanged. The
instrument allows app. 24 hours of further operation after displaying the
“BAT“ symbol The battery symbol indicates according to the battery status
between 1 to 3 segments.

•

If the display indicates only “PF“, the battery is completely exhausted. Please
replace the battery immediately.

Attention:

Please do not dispose of old electronic devices and empty batteries in
household waste. To protect the environment, take them to your retail
store or to appropriate collection sites according to national or local regu­lations.

Logger Battery Factory settings

is recording (total empty)

2.5 LED-Indication and Buzzer

• The two LED’s and the internal buzzer help you to understand all logger
information, several status modes and alarm indications.

• LED green:
The green LED flashes during the logger start and according to the measur­ing interval if the standard settings hasn’t been changed.

• LED red:
The red LED flashes when Hi- or Lo-Alarm has been achieved.

• Buzzer:
The Buzzer rings when Hi- or Lo-Alarm has been achieved(if the buzzer is
not deactivated). The Buzzer also rings when the configuration has been
transferred successful from the PC to the Logger.

• You can activate or deactivate both, LEDs and Buzzer by using the Software
DE-LOG-Graph.

2.6 USB-Port

• For readout or programming, the data logger must be connected via USB­cable with a PC.

• View from the front: On the left side there is the USB-port. The port is pro­tected by a small white rubber cap. To operate the USB-port please remove
the rubber cap.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 9

LOG100/110 – Enregistreur de données



LOG100/110 – Enregistreur de données



1918

1.3 Paramètres par défaut à la livraison

• Les paramètres par défaut sont expliqués ci-dessous. Le logiciel DE-LOG­Graph vous permet de changer les paramètres en fonction de vos besoins.

1. Désignation: blank (champ de désignation: 16 caractères maximum)

2. Utilisation du mode Veille LCD: X

3. Mode Veille LCD au bout de (en secondes): 10

4. Touche Mode utilisable :X

5. Réglages de l’alarme de températureX

-30,0°CX 70,0°CX -40,0°CX 150,0°C
Réglages de l’alarme d’humiditéX 0,0%X 100,0%

6. Retard de l’évaluation d’alarme de: 0

7. Accumulation d’alarmes : arrêt

8. Sortie d’alarme : signal LED et sonore (1 seconde)

9. Réinitialisation d’alarme :X

10. Intervalle d’alarme LED : 5 secondes

11. Durée de clignotement de l’alarme LED : 0,5 secondes

12. Intervalle du buzzer d’alarme : 5 secondes

13. Intervalle du buzzer d’alarme : 0,5 secondes

14. Heure actuelle : heure préréglée

15. Affichage de température : °C

16. Autorisation du démarrage avec une touche: X

17. Autorisation du démarrage avec contact Reed:

□ (disponible uniquement sur demande)

18. Attente du démarrage manuel : X

19. Protection contre le démarrage multiple : X

20.I ntervalle de mesure : 15 minutes

21. Autorisation de l’arrêt avec une touche : X

22. Autorisation de l’arrêt avec contact Reed:

□ (disponible uniquement sur demande)

1. Introduction

Cher cliente, Cher client,
merci d'avoir acheté ce produit. Avant de le mettre en marche, nous vous prions

de lire attentivement la notice d’utilisation. Vous y trouverez des informations
précieuses qui vous permettront de vous familiariser avec l’instrument de mesure.

1.1Consignes

• Pour nettoyer l’instrument, n’utilisez pas de détergents agressifs mais un
chiffon sec ou humide.

• Gardez l’instrument de mesure dans un endroit sec et propre.

• Evitez toute contrainte violente comme les chocs et écrasements.

• Ne forcez pas la fiche dans la prise.

1.2 Mise en service

• Avant de mettre l’enregistreur en marche, veuillez le retirer de l'emballage.
Enlevez le film de protection d’écran et assurez-vous qu’une batterie
pleine de type CR2032 (3 volts) est insérée.

Affichage Affichage de l’écran après un simple appui sur
de l’écran une touche. FS = Factory settings (paramètres d’usine)

• Après l’insertion de la batterie, l’instrument montre les valeurs de mesure
actuelles pendant 10 secondes. Ensuite, l’écran affiche «FS» pendant
30 secondes et finit par s’éteindre. Il se produit exactement la même chose
lorsque vous appuyez sur une touche.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 10

LOG100/110 – Enregistreur de données



LOG100/110 – Enregistreur de données



2120

2.3 Utilisation des touches

• Le Log100/110 dispose de deux touches (l’une étant au-dessus de l’autre) sur
la face avant. Les deux touches peuvent être bloquées individuellement via
le logiciel, évitant ainsi toute opération non autorisée ou accidentelle.

• Touche Démarrage/Arrêt:
La touche Démarrage/Arrêt vous permet de démarrer et d’arrêter l’enregis­treur de données en cas de configuration adéquate. Cette touche doit être
maintenue enfoncée pendant 3 secondes pour chaque opération. Après le
démarrage de l’enregistreur (chose qui s’effectue en appuyant sur une tou­che), ce dernier émet un bref bip en signe de confirmation. Le segment LCD
«Stop» disparaît, laissant place au segment LCD «Log».

• Touche Mode:
La touche Mode sert à afficher les valeurs Max/Min/Avg. Ces valeurs s’affi­chent toujours sur le petit écran d’affichage du bas.

AVG: valeur MIN: valeur MAX: valeur AUT: changement

moyenne minimale maximale automatique

En mode Changement automatique, l’écran d’affichage alterne entre les
valeurs Max, Min et Avg toutes les 2 secondes.

2.4 Eléments d’affichage de l’écran LCD (Fig. 2)

• Outre deux valeurs de mesure, le grand écran LCD affiche également
divers informations d’état. Il peut être partiellement (mode Veille) ou tota­lement désactivé via le logiciel de sorte que les informations non désirées
ne soient pas affichées.

23. Utilisation d’une mémoire circulaire :X (lorsque la mémoire est pleine,
la plus ancienne valeur est remplacée)

1.4. Marquage

• Marquage CE, EN 12830, EN 13485, aptitude pour stockage (S) et transport
(T) pour dépôt de produits alimentaires et distributeur (C), classe de préci­sion 1 (-30..+70°C). Conformément à EN 13486, nous vous recommandons
une recalibration annuelle.

2. Utilisation

• Pour configurer l'enregistreur de données, veuillez installer le logiciel DE­LOG-Graph sur un PC.

2.1 Connexion USB

• Pour configurer l'enregistreur de données, vous devez le connecter au PC via
un câble USB et lancer le logiciel. Pour la configuration, veuillez vous référer
au paragraphe approprié du manuel figurant sur le CD du logiciel.

2.2 Eléments de commande et d’affichage (Fig. 1)

Outre le grand affichage, le Log100/110 dispose également de deux affichages
LED et deux touches de commande..

A: L’écran LCD affiche l’humidité, la température, la température externe

(en cas d’utilisation d’un capteur externe), l’indicateur de niveau de bat-

terie, les mesures Max/Min/Avg, les informations d’état
B: Touche Démarrage/Arrêt
C: Touche Mode
D: LED: verte/rouge
E: Interface USB (avec bouchon en caoutchouc)

➥

➥

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 11

LOG100/110 – Enregistreur de données



LOG100/110 – Enregistreur de données



2322

Ecran désactivé Connecté au PC Enregistreur programmé

Enregistreur Batterie déchargée Réglage d’usine

enregistre (vide)

2.5 Ecran LED et signal sonore

• Les deux écrans LED et le signal sonore interne vous fournissent des informa­tions utiles et importantes lors de l’utilisation de l’enregistreur de données.

• LED verte:
La LED clignote une fois au démarrage de l’enregistreur, et pendant l’inter­valle de mesure, lorsque l’instrument de mesure enregistre.

• LED rouge:
La LED clignote lors du dépassement d’une valeur limite préréglée.

• Signal sonore (Beeper):
Un signal sonore retentit lors du dépassement d’une valeur limite préréglée.
Un bip valide également la réception des paramètres de réglage lorsque
ceux-ci sont transmis à l’enregistreur de données connecté via le câble USB.

• La LED et le signal sonore peuvent être désactivés individuellement via le
logiciel.

F: Valeur mesurée 1 montre la valeur d’humidité actuelle (Log110) ou la

valeur de température actuelle (Log100).

G: Unité de mesure de la valeur 1 montre l’unité de mesure actuelle pour la

valeur 1.

H: Valeur mesurée 2 montre la valeur mesurée dans la partie inférieure de

l’écran. Selon la configuration, il s’agit soit de valeurs de température du
capteur de température interne ou externe soit de valeurs Max/Min/Avg
pour toutes les grandeurs de mesure.

I: Unité de mesure de la valeur 2 montre l’unité de mesure actuelle pour la

valeur 2.
J: MAXMINAVG montre la valeur minimale, maximale ou moyenne.
K: Infos d’état montre le mode de fonctionnement LOG (enregistrement) ou

STOP. Si LOG s’affiche, l’enregistreur enregistre. Si STOP s’affiche, aucune

valeur mesurée n’est enregistrée.
L: Capteur externe s’affiche lorsqu’un capteur externe est connecté. Dès

que le segment EXT apparaît, la valeur mesurée 2 est attribuée au cap-

teur externe.
M: Lowbat Batterie faible vous informe sur le niveau de charge de la batterie.

Remarque concernant l’unité de mesure !

°C = Celsius

°F = Fahrenheit

% rh = humidité relative

td = point de rosée

Autres informations d’affichage

• Lorsque le mode Veille est activé, l’écran s’éteint automatiquement au

bout d’un certain temps (modifiable par l’utilisateur). En outre, l’écran
affiche divers états :

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 12

LOG100/110 – Enregistreur de données



LOG100/110 – Enregistreur de données



2524

Attention:

Les vieux appareils électroniques et piles usagées ne doivent pas être
jetées avec les ordures ménagères. Dans le souci de protéger l'environne­ment veuillez les emmener dans un site approprié de récupération ou chez
votre revendeur selon les spécifications nationales et locales.

2.6 Interface USB

•

Pour programmer ou lire l'enregistreur de données, ce dernier doit être
connecté à votre PC via le câble USB. Sur le côté gauche de l'enregistreur de
données se trouve l’interface.

•

L'interface est protégée par un bouchon en caoutchouc. Veuillez ôter le bou­chon avant de connecter l'enregistreur à l'ordinateur. Le bouchon en caout­chouc protège l'instrument de mesure de l'humidité.

•

Assurez-vous que le bouchon est de nouveau bien en place après la lecture ou
la programmation.

2.7 Face arrière / compartiment de batterie

•

Sur la face arrière de l'enregistreur de données, à côté du compartiment de
batterie se trouve une étiquette imprimée sur laquelle figurent d’importantes
informations concernant l'enregistreur de données.

2.8 Changement de batterie

•

Pour changer la batterie, veuillez ouvrir le compartiment de batterie situé au
dos l’appareil. Faites tourner le couvercle de batterie de 90° vers la gauche.
Retirez la batterie et insérez-en une neuve.

•

L'icône Batterie vide indique que vous devez sous peu remplacer la batterie.
Vous pouvez encore effectuer des mesures exactes pendant environ 10 heures.
En fonction du niveau de charge de la batterie, l'icône de batterie affiche jus­qu'à 3 segments.

•

Si l'écran d’affichage n’affiche que «PF», la batterie doit être changée immé­diatement. Dans ce cas, le niveau de charge de la batterie ne suffit plus pour
effectuer des mesures.

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 13

2726

Fig. 1 Fig. 2

D

E

A

F

K

J

G

M

I

H L

B

C

DE_Log100_Anleitung 28.04.2010 10:24 Uhr Seite 14
