Dostmann LOG200, LOG210, LOG220 Instruction manual [de, en]

LOG200 / LOG210 / LOG220

Datenlogger für Temperatur, Feuchte* und Druck**
Data logger for

5005-0200 / 5005-0210 / 5005-0220

temperature, humidity

* and pressure**

*nur / only LOG210/LOG220
**nur / only LOG220

Bedienungsanleitung 4

Operating Instruction 18

www.dostmann-electronic.de

Fig. A

Fig. B

1

2

3

9

4

8
7

5

6

LOG220_16099908_2016-09-27T103123.PDF LOG220 SN 16099908 V 04.00

A

TEST LOG220

Test FW 4.00 Beta

B

20.10.2016

Konfiguration/Configuration

Benutzer/Operator WD
Intervall/Interval 00:00:30
Start möglich durch/Start possible by Taste/Button
Startverzögerung/Start delay 00:00:00
Stopp möglich durch/Stop possible by USB Verbindung/USB connect

C

Alarmverzögerung/Alarm delay 00:00:00

Temperatur/Temperature 20.0 °C 30.0 °C
Feuchtigkeit/Humidity 4.0 %rH 70.0 %rH
Rel. Luftdruck/Rel. air pressure 990.0 hPa 1030.0 hPa

Zusammenfassung/Summary

Startzeit/Start time 27.09.2016 10:31:27 Start durch/Start by Taste/Button
Stoppzeit/Stop time 27.09.2016 12:43:27 Stopp durch/Stop by USB Verbindung/USB connect
Datensätze/Records 265 Dauer/Duration 02:12:00

Taupunkt/Dew point 13.9 °C 14.1 °C 16.2 °C
Temperatur/Temperature 23.6 °C 25.1 °C 26.3 °C

D

Feuchtigkeit/Humidity 49.9 %rH 50.7 %rH 55.9 %rH
Rel. Luftdruck/Rel. air pressure 1004.9 hPa 1005.0 hPa 1005.3 hPa 162 m

Alarm/Alarm 0

Rel. Luftdruck/Rel. air pressure

Taupunkt/Dew point Bewegungssensor/Move sensor Markierung/Mark

30.0 °C

1006.0 hPa

Alarm unten/Alarm low Alarm oben/Alarm high

Min Avg Max Höhe ü.NN/Altitude ASL

Anzahl/Count

Feuchtigkeit/Humidity Temperatur/Temperature

* *

*

*

H

57.5 %rH

Fig. C

1

25.0 °C

1005.5 hPa

55.0 %rH

2

20.0 °C

3

4

E

1005.0 hPa

15.0 °C

1004.5 hPa

52.5 %rH

50.0 %rH

5

6

10.0 °C

1004.0 hPa

MOV

0

F

Unterschrift/Signature

27.09.2016
10:31:27

47.5 %rH

27.09.2016
11:01:27

G

27.09.2016
11:31:27

27.09.2016
12:01:27

27.09.2016
12:31:27

27.09.2016
13:01:27

*

nur LOG210/LOG220

** nur LOG220

32

Inhaltsverzeichnis

1. Einleitung 5

2. Hinweise / Bitte beachten 5

3. Lieferumfang 5

4. Lieferumfang und Verwendung 5

5. Bedienung des Gerätes

5.1 Gerätebeschreibung 6

5.2 Inbetriebnahme des Gerätes 7

5.2.1 Standardeinstellung bei Auslieferung 7

5.2.1.1 Power-Save Modus für Display 8

5.2.2 Windows Software für Log200-Serie 8

   5.2.2.1KongurationssoftwareLogConnect 8

5.3 Erster Start & Aufzeichnung starten 8

5.3.1 Aufzeichnung erneut starten 9

5.3.2 Benutzter Speicher (%), Datum, Uhrzeit anzeigen 10

5.4 Aufzeichnung stoppen / PDF erzeugen 10

5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt 10

5.5 PDF-Erklärung (Fig. C) 11

5.6 USB-Verbindung 11

5.7 Mode-Taste: EXT, AVG, MIN, MAX 12

5.7.1 Sonderfunktionen der Mode-Taste 12

5.7.1.1 Marker setzen 12

5.7.1.2 MAX-MIN-Displayspeicher löschen 12

5.8 Batteriewechsel / Batterie-Status-Anzeige 13

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen 14

5.9 Alarmsignale 14

6. Technische Daten 15

7. Allgemeine Bestimmungen
Zeichenerklärung 16

8. Entsorgung 16
9 Kennzeichnung 16

10. Lagerung & Reinigung 16

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme
lesen Sie bitte die Betriebsanleitung sorgfältig durch. So erhalten
Sie wertvolle Informationen und machen sich im Umgang mit dem
Messgerät vertraut.

2. Hinweise / Bitte beachten

• DerInhaltderVerpackungistaufUnversehrtheitundVollständig-

keit zu prüfen.

• EntfernenSiedieSchutzfolieüberdemDisplay.

• ZumReinigendesInstrumenteskeineaggressivenReinigungs-

mittel verwenden, sondern nur mit einem trockenen oder
feuchten Tuch abreiben. Es darf keine Flüssigkeit in das Innere
des Gerätes gelangen.

• MessgerätaneinemtrockenenundsauberenOrtaufbewahren.

• VermeidenSieGewalteinwirkungwieStößeoderDruck.

• FürnichtkorrekteoderunvollständigeMesswerteundderenFol-

gen besteht keine Gewähr. Die Haftung für daraus resultierende
Folgeschäden ist ausgeschlossen.

3. Lieferumfang

• Datenlogger

• Wandhalter 

• Batterie3,6Volt(bereitseingelegt)

• USB-Abdeckkappe

• 2xSchraubenundDübel 

4. Lieferumfang und Verwendung

Die Messgeräte der Serie LOG200 sind zur Aufzeichnung, Alarmierung,
Visualisierung von Temperatur-, Feuchte-*, Taupunkt-* und Luftdruck­messwerten** (*nur LOG210/220,** nur LOG220) geeignet. Einsatzbe­reiche sind die Überwachung von Lager- und Transportbedingungen

oderanderentemperatur-,feuchteund/oderdruckempndlichen

Prozessen. Der Logger verfügt über einen direkten USB-Anschluss und
kann somit ohne Kabel an alle Windows-PCs angeschlossen werden.

54

Das Display zeigt neben den aktuellen Messwerten, Extrema und Durch-

schnittswerteproMessgrößean.InderStatuszeilewerdenInformationen

zum Batteriezustand, Aufzeichnungsmodus und zu Alarmierungen ange­zeigt. Die grüne LED blinkt während der Aufzeichnung alle 30 Sekunden.
Die rote LED dient zur Anzeige von Grenzwertalarmen. Der Logger hat
auch einen internen Buzzer (Piepton), der die Bedienerführung unterstützt
und für Alarmierungen genutzt wird.

DasProduktistausschließlichfürdenobenbeschriebenenEinsatzbereich

geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung
dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern
des Gerätes ist nicht gestattet.

5. Bedienung des Gerätes

5.1 Gerätebeschreibung

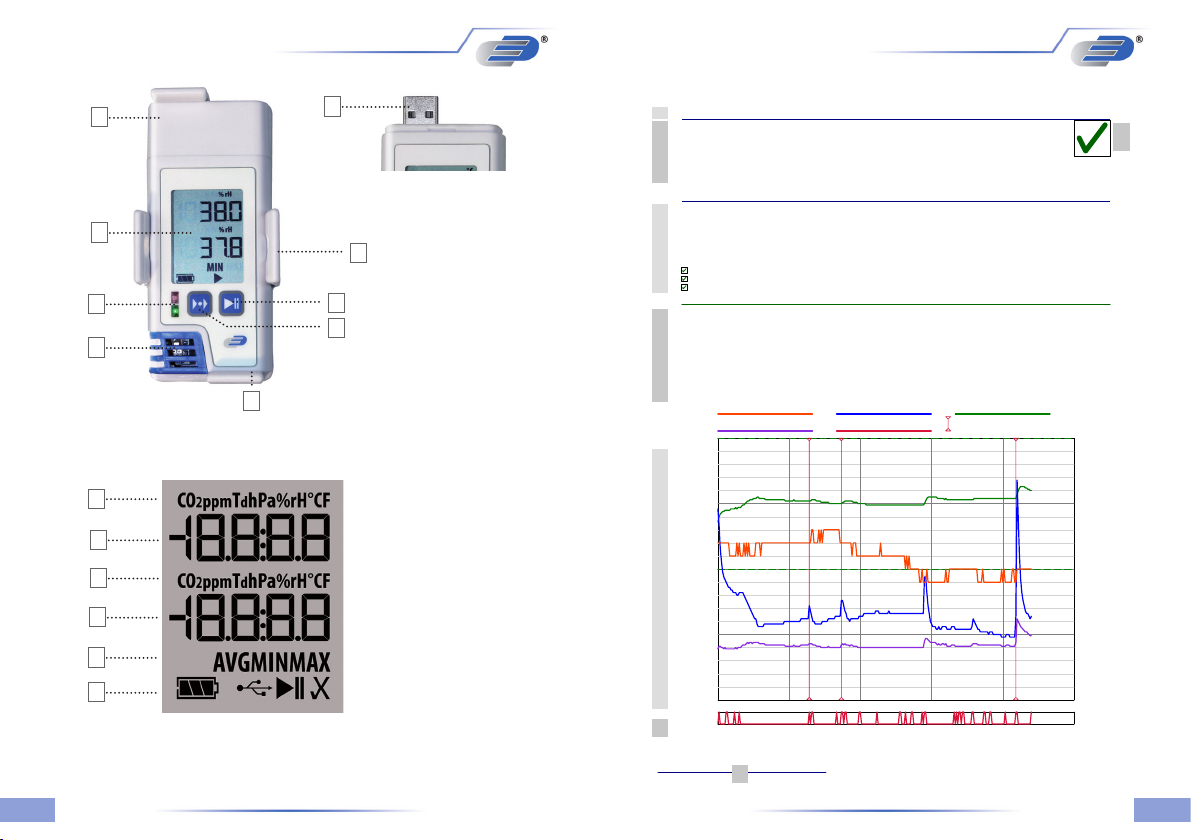

Fig. A (siehe Seite 2)

1. USB Schutzkappe

2. USB-Anschluss

3. LCD-Display siehe Fig. B

4. LED: rot/grün

5. Sensorfach

(Position des Sensors)

6. Batteriefach

7. Modetaste

8. Start/Stopp-Taste

9. abschließbarerWandhalter

Fig. B (siehe Seite 2)

1. Einheiten zu Messwert Zeile 1

2. Messwert Zeile 1

3. Einheiten zu Messwert Zeile 2

4. Messwert Zeile 2

5. Extremazeile
AVG = Durchschnittswert,
MIN = Minimalwert,
MAX = Maximalwert

6. Statuszeile
Batterieanzeige,
USB-Anschlussanzeige,
Logger gestartet,

 Loggerkonguriert,
 i.O.,(ohne►Symbol)und

Alarm aufgetreten

 nichti.O.(ohne►Symbol)

(von links nach rechts):

Sollte das Display (via Software Log Connect) deaktiviert sein, wird nur in

derStatusanzeigedasBatteriesymbol,dasSymbolLoggergestartet(►)
und/oderLoggerkonguriert(II)angezeigt.

5.2 Inbetriebnahme des Gerätes

ACHTUNG! Bitte beachten Sie unbedingt unsere Batterieempfehlung:

VerwendenSieausschließlichdenBatterietypdesHerstellersSAFT
LS 14250 3,6 Volt, bzw. vom Hersteller freigegebene Batterietypen.
Zur Inbetriebnahme den Logger aus der Verpackung
entnehmen und die Displayschutzfolie entfernen. Der
Logger ist bereits vorprogrammiert und im Auslie­ferungszustand betriebsbereit. Er kann sofort ohne
Software verwendet werden!
Vor Erstinbetriebnahme zeigt der Datenlogger bei Be­wegung oder Tastendruck 2 Sekunden FS (Factory
setting) an, danach werden für 2 Minuten die aktuellen
Messwerte angezeigt, dann schaltet das Display ab.
Durch Bewegung oder Tastendruck geht das Messgerät wieder für
2 Minuten in den beschriebenen Modus.

5.2.1 Standardeinstellung bei Auslieferung

Nachfolgend sind die Standardparameter (Default) aufgeführt. Mit der Soft­ware LogConnect* können Sie die Parameter Ihren Wünschen entsprechend
ändern.

Speicherintervall: 5 Minuten LOG210/ LOG220,
15 Minuten LOG200
Messintervall:

während der Datenaufzeichnung entspricht der Mess­ intervall dem Speicherintervall (Ist der Logger nicht gestar
tet, misst der Logger für 15 Minuten im 6-Sekundentakt,

   danachfür24Stundenim15Minutentakt,anschließend

wird im Stundentakt gemessen. Bei Bedienung irgendeiner
Taste oder Bewegung des Loggers wird wieder im
6-Sekundentakt gemessen.
Start möglich durch: Taste
Stopp möglich durch: USB Verbindung
Alarm: aus
Alarmverzögerung: 0 s
Messwerte im Display anzeigen: an
Power-Save Modus für Display: an

76

5.2.1.1 Power-Save Modus für Display

Bei Auslieferung ist der Power-Save Modus aktiviert. Das Display schaltet
sich dabei automatisch nach 2 Minuten ab. Im Hintergrund bleibt der Daten­logger jedoch weiter aktiv. D.h. es wird je nach Zustand gemessen und/oder
gespeichert. Die interne Uhr läuft.

5.2.2 Windows Software für Log200-Serie

Die Datenlogger der Serie Log200 sind vorprogrammiert und können ohne
Software eingesetzt werden!
Es gibt jedoch eine kostenlose Software-Produkt, das direkt von der nach­folgenden Webseite heruntergeladen werden kann:

5.2.2.1 Kongurationssoftware LogConnect

MitdieserSoftwarekönnenKongurationsparameterverändertbzw.erstellt

werden. Z.B.: Messintervall, Alarmgrenzwerte, Startparameter (z.B. zu ei­nem festen Zeitpunkt, Uhrzeit stellen/korrigieren, Display deaktivieren…etc.)
Eine Online-Direkthilfe unterstützt bei der Bedienung!
Download via: http://download.dostmann-service.de, select Downloads/
Software/5005-0200_LOG200/Software/

5.3 Erster Start & Aufzeichnung starten

Taste 2 Sek. Halten, aktuell verwendetes
Datum und Uhrzeit des Loggers sowie ein
Signalton ertönt für ca. 2 Sekunden.

LED leuchtet ca. 2 Sekunden grün.
Logger ist gestartet.

LED blinkt alle 30 Sekunden

Darstellung des Displays im Auto-Mode (Im Auto-Mode wechselt das
DisplayautomatischdurchmöglicheMessgrößenbzw.
LOG200: MAX/MIN-Werte)

LOG200 LOG210

LOG220

ZumÄndernderKongurationwirddieSoftwareLogConnect*

benötigt.
* kostenloser LogConnect Downloadlink:
http://download.dostmann-service.de, Auswahl Downloads/Software/
5005-0200_LOG200/Software/ zum Herunterladen der Software oder:
www.dostmann-electronic.de - Downloads - Software - 5005-0200_LOG200
Software (LogConnect herunterladen)

5.3.1 Aufzeichnung erneut starten

Siehe 5.3 Erster Start & Aufzeichnung starten. Der Logger wird
in der Standardeinstellung via Knopfdruck der Start/Stopp-Taste
gestartet und wird via USB-Anschluss gestoppt. Die Messwerte

werdenautomatischimPDFgraschdargestellt.

ACHTUNG!

Beim erneuten Start wird die vorhandene PDF-Datei überschrieben.
Wichtig! Sichern Sie immer die erzeugten PDF-Dateien auf Ihrem PC.

98

5.3.2 Benutzter Speicher (%), Datum, Uhrzeit anzeigen

Uhrzeit angezeigt.

5.4

Aufzeichnung stoppen / PDF erzeugen (Standardeinstellung)

Logger mit USB Schnittstelle verbinden.
Signalton ertönt für ca. 1Sek. LED blinkt
grün bis das PDF erzeugt ist (kann bis zu
40Sek.dauern).DasSymbol►inder
Statuszeile wird nicht mehr angezeigt.
Der Logger ist gestoppt!

Signalton ertönt und LED leuchtet grün.
Logger wird als Wechseldatenträger
LOG200/LOG210/ LOG220 angezeigt.

Durch kurzes Drücken der Start­Taste (nach Logger-Start) wird
in Zeile 1 MEM und in Zeile 2 in
Prozent der bisher belegte Spei­cher für 2 Sekunden angezeigt,
danach wechselt das Bild und es
wird für 2 Sekunden Datum und

5.5 PDF-Erklärung (Fig. C)

Dateiname: z.B.
LOG220_16099908_2016-09-27T103123.PDF

LOG220: Gerät

A

16099908: Seriennr.
2016-09-27: Beginn der Aufzeichnung (Datum)
T103123: Zeit: HHMMSS

Beschreibung: kann nur mit der Software LogConnect *

B

beschrieben werden.

C

Konguration: voreingestellteParameter

D

Zusammenfassung: Übersicht der Messergebnisse

E

Grak:  BildlicheDarstellungderMesswerte

F

MOV: Zeigt wann bzw. ob der Logger bewegt wurde

Unterschrift: Bei Bedarf Beglaubigung des PDFs.

G

PDF öffnen und sichern.

PDF wird beim nächsten Start
überschrieben!

ACHTUNG! Beim Logger-Start werden die Extrema (Max- und
Min-Wert), sowie der Durchschnittswert zurückgesetzt!

5.4.1 Aufzeichnung stoppen via Taste oder Zeitpunkt
ist via Software LogConnect einstellbar.
Bei entsprechender Einstellung ist die Start-Taste auch die Stopp­Taste.

: Messung OK : Messung nicht in Ordnung

H

* kostenloser LogConnect Downloadlink: http://download.dostmann­service.de, select Downloads/Software/5005-0200_LOG200/Soft­ware/ zum Herunterladen der Software

5.6 USB-Verbindung

ZumKongurierenoderAuswertendesDatenloggersmussder

Datenlogger mit dem USB-Anschluss Ihres PCs verbunden sein.

ZurKongurationlesenSiebittedenentsprechendenAbschnittim

Manual oder im Hilfetext der Software LogConnect.

X

1110

5.7 Mode-Taste: EXT, AVG, MIN, MAX

LOG200: Im Auto-Mode (Standardeinstellung
bei Auslieferung) wechselt das Messgerät
selbständig im 3-Sekundentakt zwischen MIN­und MAX-Wert in Messwertzeile 2.

LOG210/220: Im Auto-Mode wechselt das Messgerät selbständig

im3-SekundentaktzwischendenMessgrößenTemperaturundTau­punkt(LOG210),bzw.zwischendenMessgrößenrelativeFeuchte,

Temperatur und Taupunkt (LOG220), in Messwertzeile 2.

Durch Drücken der Modetaste wird der Auto-Mode verlassen und
es wird die jeweilige Minimal-, Maximal- und Durchschnittswert pro

Messgröße/KanalinDisplayzeile2angezeigt.

gehalten werden. Nach 2,5 Sekunden ertönt ein Signalton und bestätigt
dass die Markierung gesetzt wurde, nach weiteren 2,5 Sekunden ertönt
eine kurze Melodie und bestätigt dass die Max-Min-Durchschnittswerte
zurückgesetzt wurden.
Bitte beachten: Im Logbetrieb (Recording) wird beim Zurücksetzen der
Max-Min-Durchschnittswerte zwingend eine Markierung gesetzt.

5.8 Batteriewechsel / Batterie-Status-Anzeige

ACHTUNG! Bitte beachten Sie unbedingt unsere Batterieempfeh-

lung:VerwendenSieausschließlichdenBatterietypdesHerstellers

SAFT LS 14250 3,6 Volt.

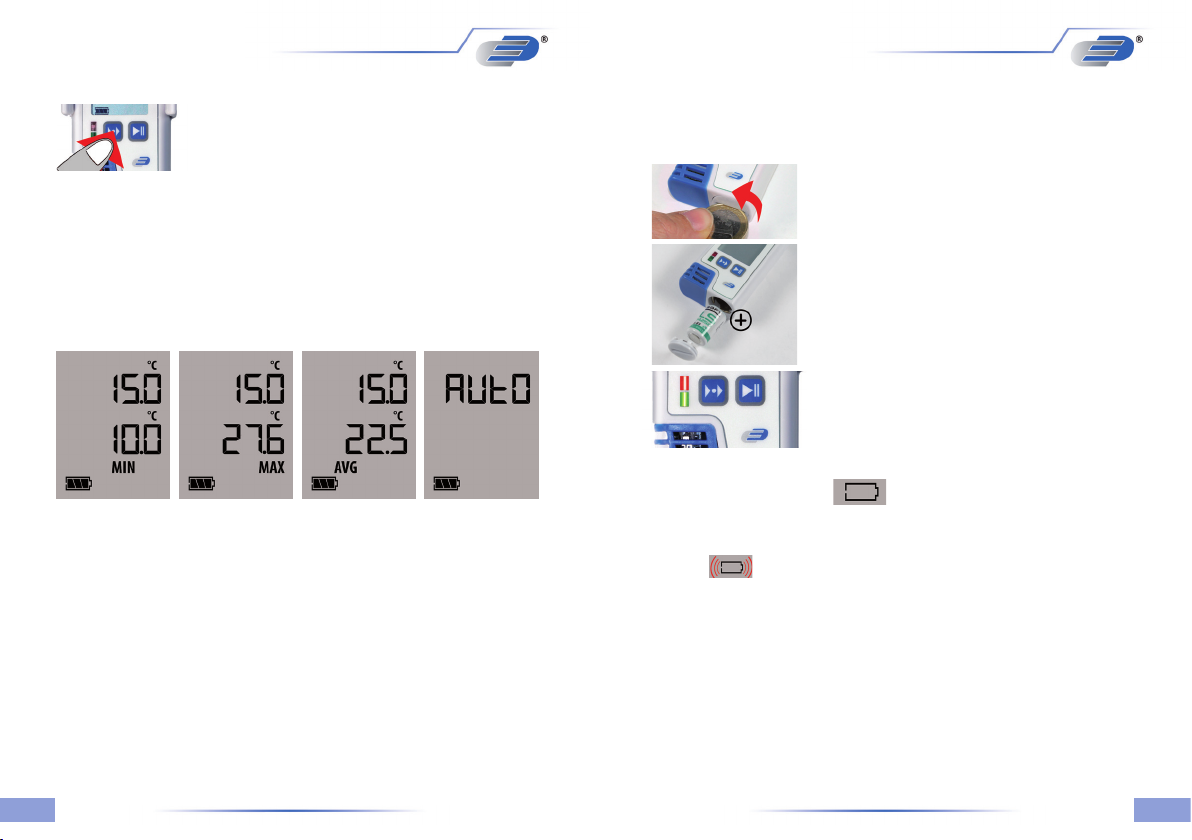

Batteriedeckel auf der Unterseite 20° nach
links drehen, das Batteriefach öffnet sich.

Leere Batterie entnehmen und neue
Batterie wie abgebildet einlegen.

5.7.1 Sonderfunktionen der Mode-Taste

5.7.1.1 Marker setzen

Die Möglichkeit eine oder mehrere Markierungen (Marker) zu setzen
besteht nur wenn der Logger aufzeichnet (Recording).

UmeineMarkierung(Marker)inderGrakdesPDFszusetzen,mussdie

Mode-Taste 2,5 Sekunden gehalten werden (siehe Marker auf der PDF­Abbildung Fig.C). Die erfolgreiche Markierung wird durch einen kurzen
Signalton bestätigt. Die Markierung wird dann mit der nächsten Messung
abgespeichert (Speicherintervall beachten).

5.7.1.2 MAX-MIN-Displayspeicher löschen

Die Max-Min-Durchschnittswerte der Displaydarstellung können manuell
zurückgesetzt werden. Z.B. wenn eine tägliche, visuelle Überprüfung der
Max-Min-Werte erforderlich ist. Dazu muss die Mode-Taste 5 Sekunden

Batteriewechsel OK: Beide LEDs leuchten
für ca. 1 Sek. auf und ein Signalton ertönt.

• DasleereBatterie-Symbolzeigtan,dassSiedieBatterie

in Kürze auswechseln müssen. Sie können jetzt noch
ca. 10 Stunden korrekte Messungen durchführen.

• DasBatteriesymbolzeigtjenachZustandbiszu3Segmentean.

• WenndasBatteriesymbolimDisplayblinktdannreicht

die Batterieladung nicht mehr für
Messungen aus.

ACHTUNG! Nach dem Batteriewechsel bitte die Uhrzeit (interne
Uhr) überprüfen und gegebenenfalls korrigieren.
Siehe5.2.2.1KongurationsoftwareLogConnectoder

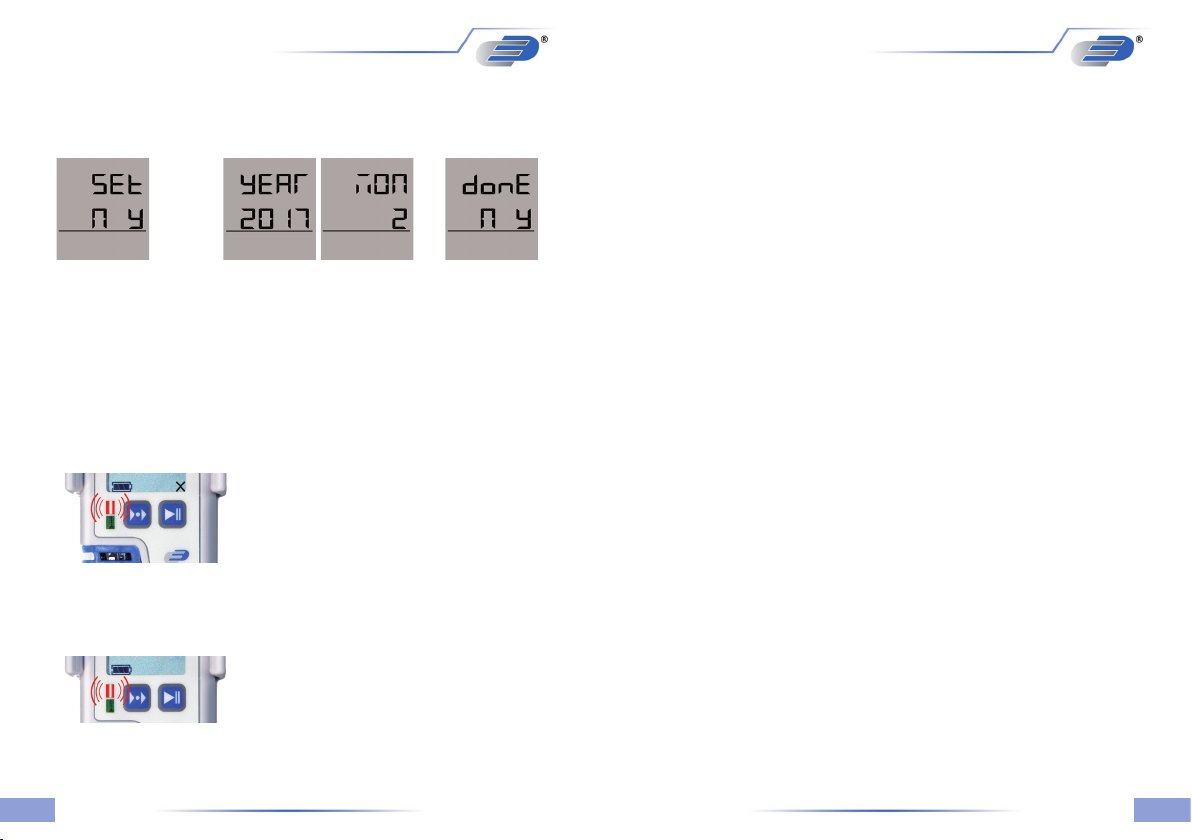

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

1312

5.8.1 Datum/Uhrzeit nach Batteriewechsel per Tastatur stellen

Nach einem Batteriewechsel oder einer Unterbrechung zur Span­nungsquelle geht das Gerät automatisch in einen Spezialmodus
zum Datum/Uhrzeit/Intervallstellen.

→ → → →

...

6. Technische Daten

Temperatur

Messbereich: -40..+70°C

Auösung: 0,1°C

Rel. Feuchte nur LOG210/LOG220

Messbereich: 0..100%rF

Auösung: 0,1%rF

Möchten Sie das Datum
korrigieren? N = Nein durch
Drücken der Mode-Taste
auswählen, der Logger
kehrt in den Normalmodus
zurück. Oder Y = Ja durch
Drücken der Starttaste
auswählen, nachfolgende
Sequenz beginnt:

5.9 Alarmsignale bei Grenzwertüberschreitungen

Display-Ecke. Auf dem dazugehörigen PDF-Aufdruck ist der Alarm
ebenfalls beschrieben und sichtbar. Erst durch Neustart des Log­gers wird das X wieder im Display entfernt!
Logger nicht im Aufzeichnungsmode

* kostenloser LogConnect Downloadlink: http://download.dostmann­service.de, select Downloads/Software/5005-0200_LOG200/Soft­ware/ zum Herunterladen der Software

Mode-Taste erhöht den jeweiligen
Wert, Starttaste bestätigt und
springt zum nächsten Wert

Signalton ertönt alle 30 Sek. für 1 Sek.
und die LED blinkt rot (3 Sek.).
Die Grenzwerte werden via Software
LogConnect * eingestellt.
Wird ein Grenzwert überschritten
erscheint ein X in der rechten, unteren

LED blinkt alle 4 Sek. rot. Batterie wech­seln.

LED blinkt mehrfach rot Hardwarefehler!

N= Nein…
verwirft
Einstellung
Y= Ja, neue
Einstellungen
werden
gespeichert

Luftdruck nur LOG220

Messbereich: 300-1100hPa

Auösung: 0,1hPa

Speicher:

LOG200: 150.000 Datensätze (Temperatur und
Bewegung)
LOG210: 100.000 Datensätze (Temperatur, rel. Feuchte,
Taupunkt und Bewegung)
LOG220: 60.000 Datensätze (Temperatur, rel. Feuchte,
Druck, Taupunkt und Bewegung)

Interface: USB (integr.)

Abmessungen: 91,5 x 42 x 20 mm

Gewicht: ca. 83 g inkl. Wandhalter

Batterie: 1 x 3,6 Volt Lithium ½ AA

1514

7. Zeichenerklärung

Mit diesem Zeichen bestätigen wir, dass das Produkt den
in den EGRichtlinien festgelegten Anforderungen entspricht
und den festgelegten Prüfverfahren unterzogen wurde.

8. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien
und Bestandteile hergestellt, die recycelt und wiederverwendet
werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
AlsVerbrauchersindSiegesetzlichverpichtet,gebrauch­te Batterien und Akkus zur umweltgerechten Entsorgung

beimHandeloderentsprechendenSammelstellengemäß

nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt

werden.DerNutzeristverpichtet,dasAltgerätzur

umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und Elekt­ronikgeräten abzugeben.

9. Kennzeichnung nur LOG200
CE-Zeichen, EN 12830, EN 13485, Eignung für Lagerung (S) und
Transport (T) für Lebensmittelager und Verteiler (C), Genauigkeits­klasse 1 (-30..+70°C).

GemäßderEN13486empfehlenwireinejährlicheRekalibrierung.

10. Lagerung & Reinigung

Das Gerät ist bei Raumtemperatur (10...40°C) zu lagern.
ReinigungverwendenSiebitteausschließlicheinweichesBaum­wolltuch mit Wasser oder medizinischem Alkohol.
Tauchen Sie das Gerät nicht in Flüssigkeiten.

1716

Index

1. Introduction 19

2. Kindly note 19

3. Delivery contents 19

4. Equipment and usage 19

5. How to use device

5.1 Device description 20

5.2 Start-up device 21

5.2.1 Factory presets 21

5.2.1.1 Power-Save Mode for Display 22

5.2.2 Windows Software for Log200-Serie 22

   5.2.2.1CongurationSoftwareLogConnect 22

5.3 First start / start recording 22

5.3.1 Restart recording 23

5.3.2 Display used memory (%), date and time 24

5.4 Stop recording / create PDF 24

5.4.1 Stop recording by button. 24

 5.5 DescriptionofPDFresultle(Fig.C) 25

5.6 USB-Connection 25

5.7 Mode-Button: EXT, AVG, MIN, MAX 26

5.7.1 Special function of Mode-Button 26

(Markings / reset Max-Min-Avg results)

5.8 Battery replacement / Battery status indication 27

5.8.1

Set Date and T

ime

after battery replacement via button

28

5.9 Alerts 28

6. Technical data 29

7. Explanation of symbol 30

8. Waste disposal 30
9 Marking 30

10. Storage and cleaning 30

1. Introduction

Dear Sir or Madam,
Thank you very much for purchasing one of our products. Before
operating the data logger please read this manual carefully. You will
get useful information for understanding all functions.

2. Kindly note

•Checkifthecontentsofthepackageareundamagedandcomplete.

•Removetheprotectionfoilabovethedisplay.

•Forcleaningtheinstrumentpleasedonotuseanabrasivecleaner

only a dry or moist piece of soft cloth. Do not allow any liquid into
the interior of the device.

•Pleasestorethemeasuringinstrumentinadryandcleanplace.

•Avoidanyforcelikeshocksorpressuretotheinstrument.

•Noresponsibilityistakenforirregularorincompletemeasuring

values and their results, the liability for subsequent damages is
excluded!

3. Delivery contents

•Datalogger

•Wallholder 

•Battery3,6Volt(alreadyinserted)

•USBprotectioncap

•2xscrewsanddowels

4. Equipment and usage

LOG200/LOG210/LOG220 series logger are suitable for recording,
alarm tracking and displaying of temperature, humidity*, dew point
temperature* and barometric** (*only LOG210/220,** only LOG220)
measurements. Areas of application include the monitoring of
storage and transport conditions or other temperature, moisture
and / or pressure-sensitive processes. The logger has a built-in
USB port and can be connected without cables to all Windows
PCs. The USB port is protected by a plastic cap. Beside the actual
measurement result, the display shows
MIN- MAX- and AVG-measurements of each measurement channel.

1918

The bottom status line shows battery capacity, logger mode and

alarmstatus.ThegreenLEDashesevery30secondsduring

recording. The red LED is used to display limit alarms or status
messages (battery change ...etc.). The logger also has an internal
buzzer that supports the user interface.

Thisproductisexclusivelyintendedfortheeldofapplication

described above.It should only be used as described within these

instructions.Unauthorizedrepairs,modicationsorchangestothe

product are prohibited and void any warranty!

5. How to use device

5.1 Device description
Fig. A (see page 2)

1. USB cover

2. USB-connector

3. LCD display see Fig. B

4. LED: green/red

5. Sensor compartment

(position of the sensor)

6. Battery case

7. Mode button,

8. Start / Stop button

9. lockable wall holder

Fig. B (see page 2)

1. Units of measurement line 1

2. Measurement line 1

3. Units of measurement line 2

4. Measurement line 2

5. Line3 for indication and
extrema measurements
AVG = average value,
Min = minimum value,
Max = maximum value

6. Line4 status line (from left to
right):

Battery indication,
USB-connection indication,
Data logger is recording,
Data logger has been

 conguratedbyLogConnect

and is waiting for action,
Data logger has been
stopped and  OK, (without

 ►Symbol)

Data logger has been
stopped and X NOT OK
(e.g. Alarm level reached

 (without►Symbol)

If the display has been deactivated (display off via Software LogConnect),

thebatterysymbolandthesymbolforrecording(►)orconguration(II)are

still active in Line 4 (status line).

5.2 Start-up device

ATTENTION! Please observe our battery recommendation strictly.
Use only the battery type LS 14250 3.6 volt of manufacturer SAFT,
respectively only batteries authorized by the manufacturer.

For operation take out the instrument from the pa­ckaging, remove the display foil. The logger is already
preset and ready for start. It can be used immediately
without any software!
By pressing any button or moving the instrument before
rstoperationtheinstrumentdisplaysFS(factoryset­ting) for 2 seconds, afterwards measurements are displayed for
2 minutes. Then the instrument display switch off. Repeated key hit
or movement reactivates the display.

5.2.1 Factory presets

Notethefollowingdefaultsettingsofthedataloggerbeforerst

use. By using the LogConnect* software, the setting parameter can
easily be changed:

Recording Interval

Measuring interval

:

5 min. LOG210/ LOG220

,

15 min. LOG200

: During recording the measurement interval and
recording interval is the same! If the logger has
been not started( NOT RECORDING) the measuring
interval is every 6 seconds for 15 minutes, after­ wards the measuring interval is every 15 minutes
for 24 hours, afterwards the measuring interval is
once per hour. If you press any button or move the
device it will start again to measure each 6 seconds.
Start possible by: Key press
Stop possible by
Alarm

:

Alarm delay

: USB

off

: 0 s

connect

Show measurements on display: on
Power-Save mode for display: on

2120

5.2.1.1 Power-Save Mode for Display

The Power-Save Modes is activated as a standard. The display
switches off when for 2 minutes no button has been pressed or the
instrument has been not moved. The logger is still active, only the
display is switched off. The internal clock runs.

5.2.2 Windows Software for Log200-Series

The instruments of series Log200 are already preset and ready
for start. It can be used without any software! However, there is a
Windows Application free for downloading.
Please note the free-to-use link:

5.2.2.1 Conguration Software Log Connect

Bythissoftwaretheusercanchangecongurationparameterlike

measuring interval, start delay(or other start parameter), creating
alarm levels or changing the internal clock time The Software Log
Connect contains an online help.
Download via: http://download.dostmann-service.de,
select Downloads/Software/5005-0200_LOG200/Software/

5.3 First start / start recording

Press button for 2 seconds, beeper sounds for
1 second, the actual date and time will be
displayed for 2 further seconds.

LED lights green for 2 sconds - logging has
started!

LED blinks green every 30 sec.

Display in Auto-Mode (Display shows all measurement channel in
a 3 seconds sequence)

LOG 200 LOG 210

LOG 220

By using the Software LogConnect, the presets can easily be
changed.

* LogConnect download link to access the software
http://download.dostmann-service.de , select Downloads/Software/
5005-0200_LOG200/Software/ or: www.dostmann-electronic.de - Down­loads - Software - 5005-0200_LOG200

Software (

download

LogConnect)

5.3.1 Restart recording

See 5.3. First start / start recording. The logger is started by default
by button and stopped by USB port plug-in. The measured values

areplottedautomaticallytothePDFle.
NOTE:WhenyourestarttheexistingPDFleisoverwritten.
Important!AlwayssavethegeneratedPDFlestoyourPC.

If LogConnect is open when connecting the loggers the log results
are copied to a backup location immediately by default.

2322

5.3.2 Display used memory (%), date and time

After pressing shortly the start
button while the logger is recording,

intherstlineshows(line1)MEM

appears and in the second line (line

2) displays the used memory will be
display in percentage(%). Afterwards
the logger displays date and time for

2 seconds.

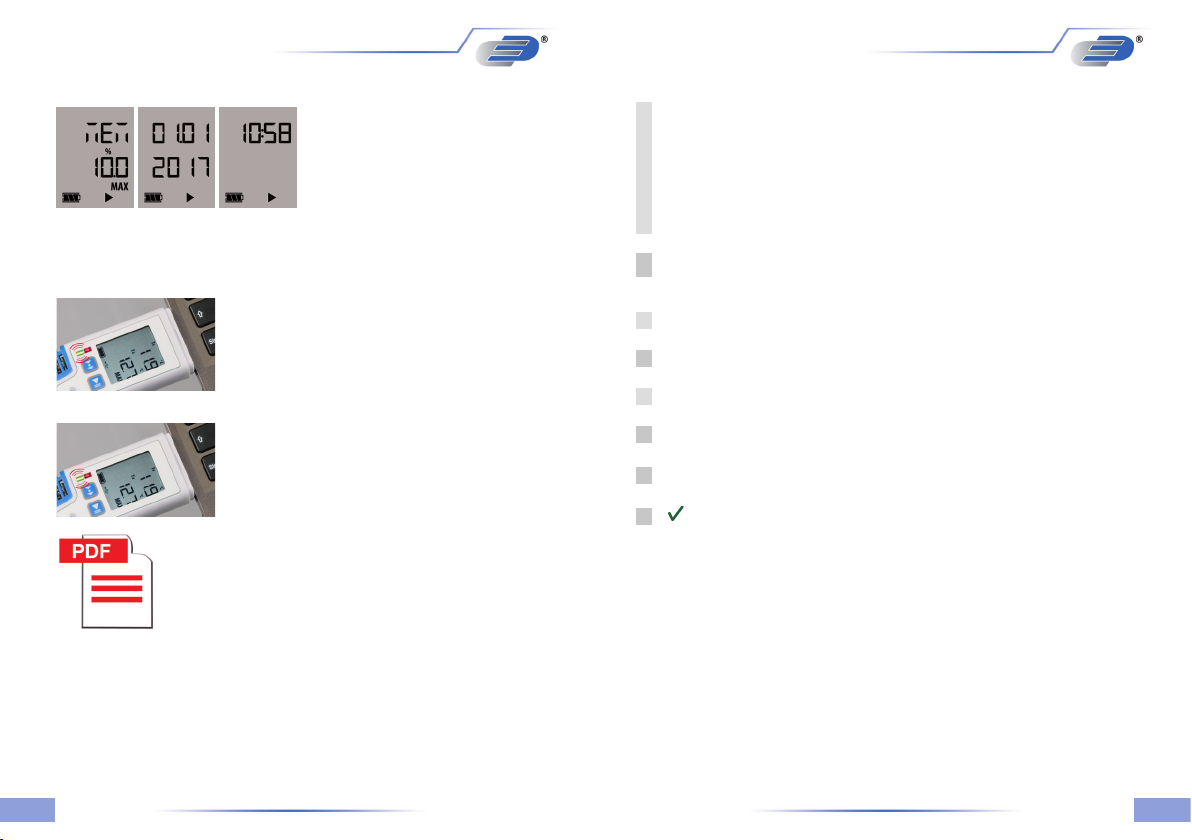

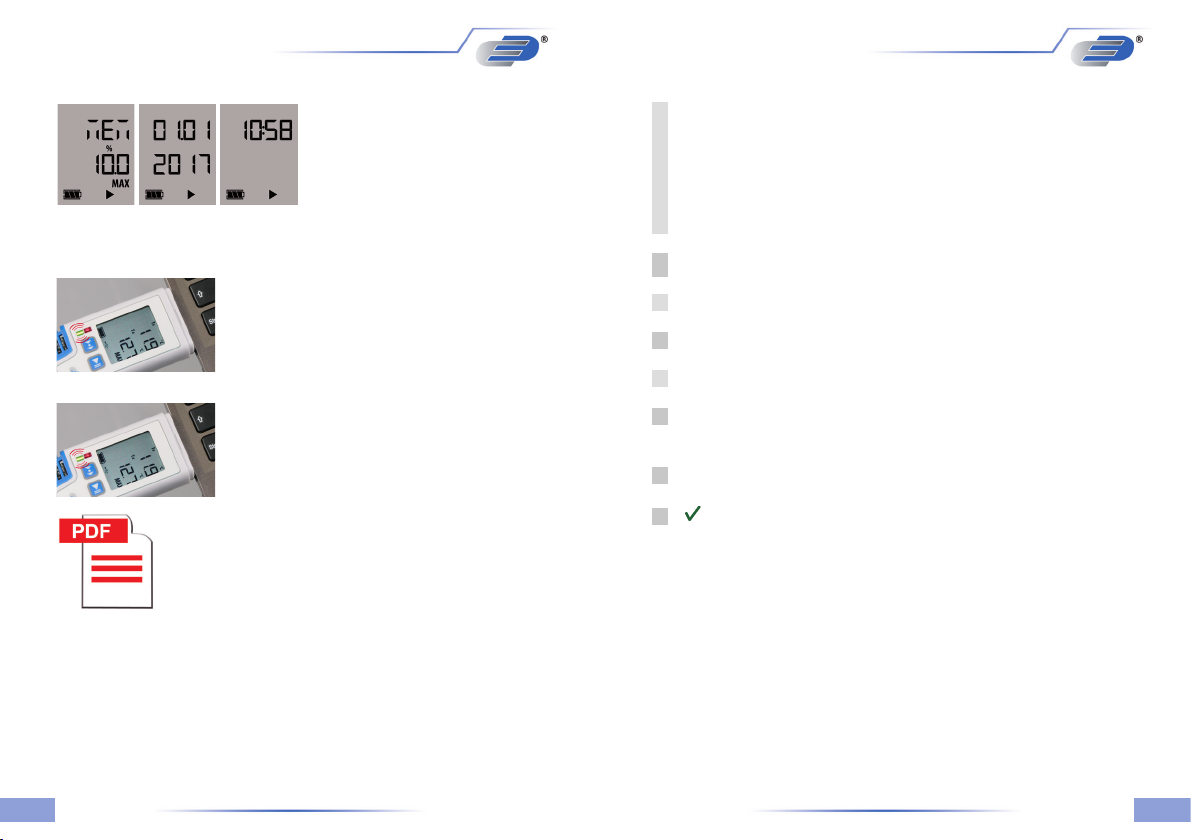

5.4 Stop recording / create PDF

Connect logger to an USB port. Beeper
sounds for 1 second. LED blinks green until
result PDF is created (can take up to 40
seconds).

Thesymbol►disappearsinthestatusline.

Now the logger is stopped.

The Logger is shown as removable drive
LOG200/LOG210/ LOG220

5.5 Description of PDF result le (see Fig. C)

Filename: z.B.
LOG220_16099908_2016-09-27T103123.PDF

LOG220: Device

A

16099908: Serial
2016-09-27: Start of recording (date)
T103123: time: HHMMSS

Description: Log run info, edit with LogConnect* software

B

Conguration: presetparameters

C

D

Summary: Overview of measurement results

E

Graphics: Diagram of measured values

F

MOV: Indicates whether instrument has been
moved (with date and time)

Signature: Sign PDF if required.

G

View PDF and save. PDF will be overwritten
with next log start!

Note: With the next recording the Extrema (Max- and Min-value),
and the AVG-value will be reset.

5.4.1 Stop recording by button.

To stop the Logger via button it is necessary to change the

congurationbySoftwareLogConnect.Ifthissettingisdonethe

start button is also the stopp button.

: Measurement OK : Measurement failed

H

5.6 USB-Connection

Forcongurationtheinstrumenthastobeconnectedtothe
USB-portofyourComputer.Forcongurationpleasereadthe

according to chapter and the use the online-direct help of the
Software LogConnect.

X

2524

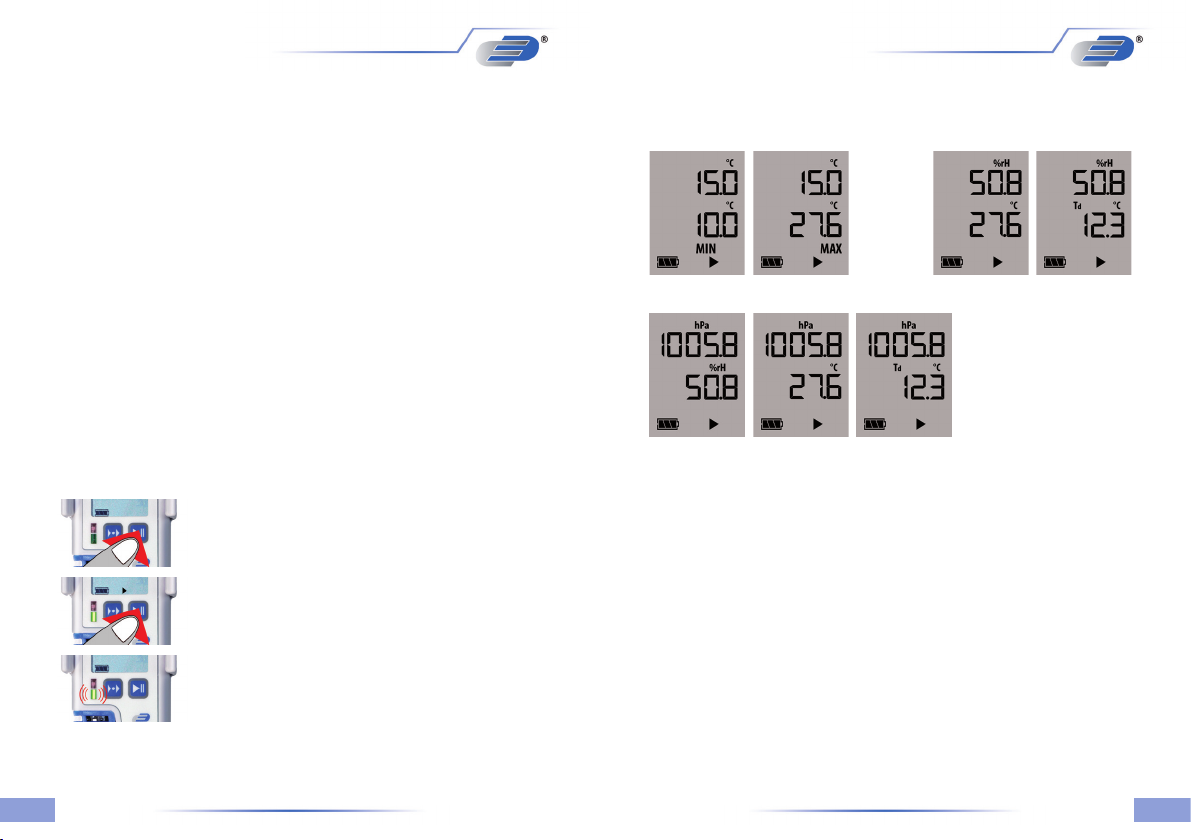

5.7 Mode-Button: EXT, AVG, MIN, MAX

By pressing the Mode-button the respective Average
(AVG)-, Minimum (MIN)- and Maximum (MAX)
measurements of each measurement channel will be

displayed.
Auto-Mode (automatic measurement switching of measurement line 2)
LOG200: By pressing the Mode-button until Auto appears in the
measurement line 2 the Minimum (MIN)- and Maximum (MAX)
measurements will be displayed and will switch every 3 seconds.
LOG210/220: By pressing the Mode-button until Auto appears in the
measurement line 2 the display measurement size will change every 3 seconds.
For LOG210 it will change between temperature and dew point.
For LOG220 it will change between relative humidity, temperature and dew
point.

5.7.1 Special function of Mode-Button
(Markings / reset Max-Min-Avg results)

During recording it is possible to set marks on the recording report.
Therefore hold down the Mode button for 2,5 seconds.
When marking was successful a short beep sounds. To reset the
Max-Min-Avg measurements hold down the Mode button for
5 seconds. When resetting was successful a short
melody sounds (During resetting Max-Min-Avg always a marking
will be done).

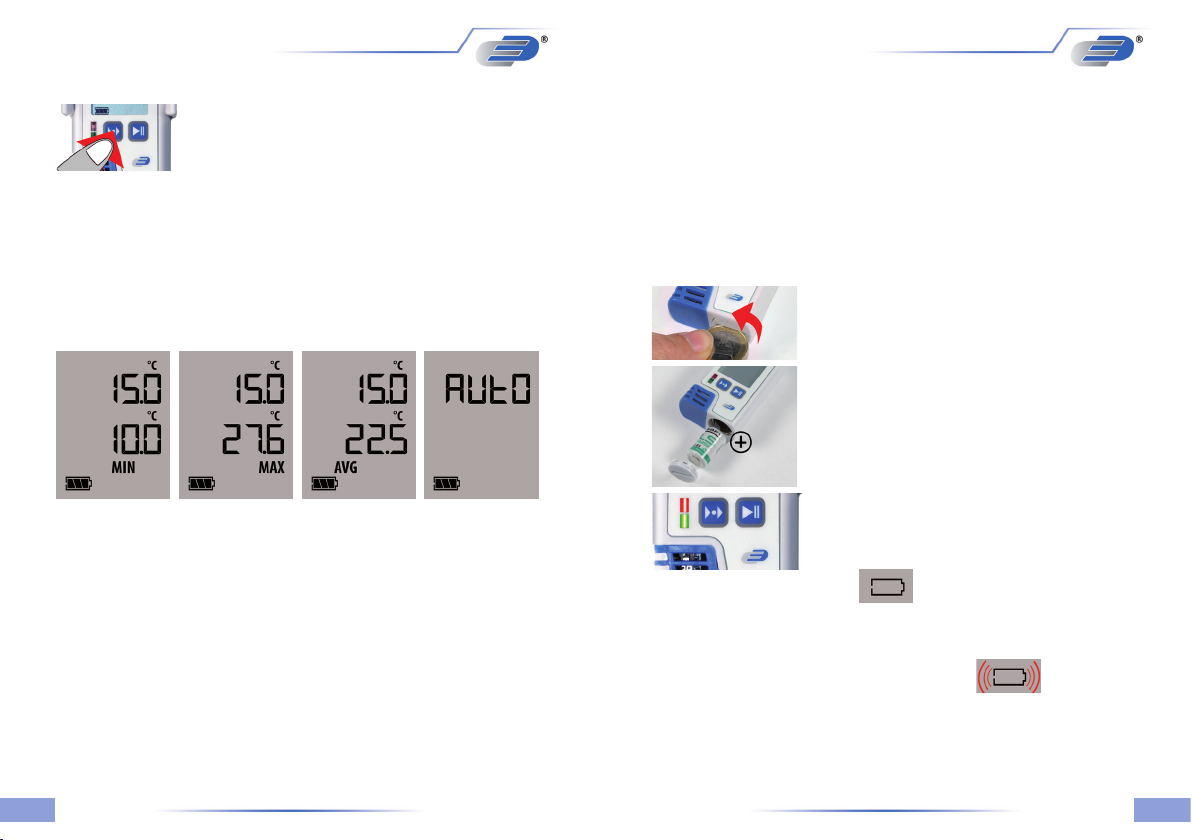

5.8 Battery replacement / Battery status indication

ATTENTION! Please observe our battery recommendation strictly.
Use only the battery type LS 14250 3.6 volt from the manufacturer
SAFT.

To replace the battery please open the bat­tery cover on the rear side. Therefore you
have to turn the battery cover 20° to the left.
Use a coin to open/close the battery lid.

Remove empty battery and insert new
battery like shown.

Battery change ok: both LEDs light for
1second, beep sounds.

• TheBatSymbolindicatesthatthebatteryneedstobe
exchanged. In case of the instrument will only work
further 10 hour correct.

• Thebatterysymbolindicatesaccordingtothebatterystatus

beween 0 and 3 segments.

• Iftheisashingthebatteryiscompletelyexhausted.

The instrument does not operate!

Note! After exchanging the battery please check the correct time
and date of the internal clock. For setting the time see chapter:

See5.2.2.1CongurationsoftwareLogConnector5.8.1SetDate

and Time after battery replacement via button

2726

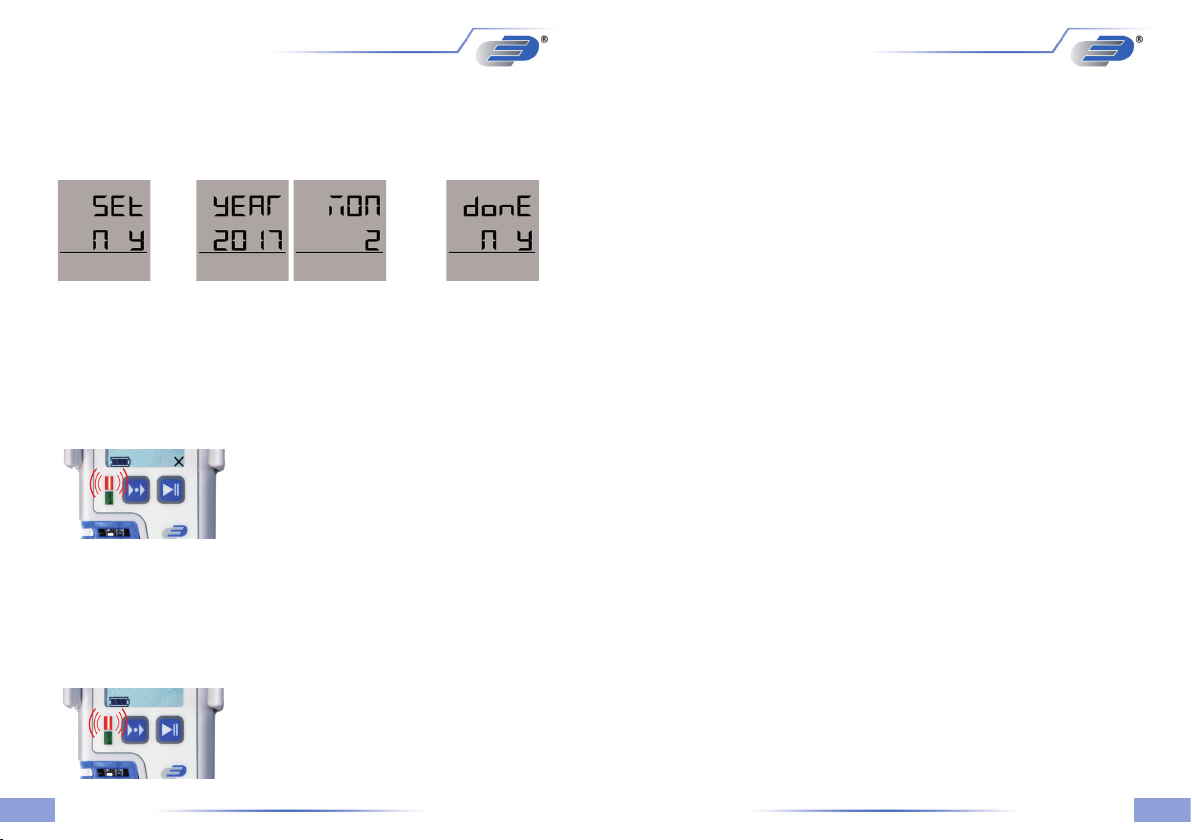

5.8.1 Set Date and Time after battery replacement via button

After battery replacement or power interrupt the instrument automa­ticallychangesintothecongurationmodetosetdate,timeand
interval. If no button will be pressed for 20 seconds the unit pro­ceeds with the last date and time in memory:

→ → → →

...

* LogConnect download link to access the software http://download.
dostmann-service.de , select Downloads/Software/5005-0200_
LOG200/Software/

6. Technische Daten

Temperature

Measuring range: -40..+70°C
Resolution: 0.1°C

Press N=
No changing of
date and time, or
Press Y=Yes for
changing date
and time

5.9 Alerts

If an alarm level has been occurred a X will be displayed on the
display bottom. On the corresponding PDF-report the alarm status
will be indicated, too.
If the measurement channel is displayed where an alarm occurred
the X on the right bottom of the display is blinking.
The X disappears when the instrument has been restarted for
recording!

Press Mode-button to increase
the value, press Start-button for
jumping to the next value

Beeper sounds once each 30 seconds
for 1 second, red LED blinks each
3 seconds – measured values exceeds
selected alarm settings(not with standard
settings). Via Software LogConnect
alarm levels can be set.

Red LED blinks once each 4 seconds.
Replace battery.

blinks twice or more each 4 sconds.
Hardware fault!

Press N=
No to abort
changings, or
Press Y=Yes

toconrm

changings

Rel. Humidity only LOG210/LOG220

Measuring range: 0..100%rF
Resolution: 0.1%rF

Pressure only LOG220

Measuring range: 300-1100hPa
Resolution: 0.1 hPa

Memory:

LOG200: 150.000 measurements (Temp.+ motion)
LOG210: Approx. 100.000 data set (Temp., Humidity,
dewpoint and motion)
LOG220: Approx. 60.000 data set
(Temp., Humidity, pressure, dewpoint and
motion)

Interface: USB (integr.)

Dimensions: 91.5 x 42 x 20 mm

Weight: Approx. 83 g, Incl. Wall holder

Battery: 1 x 3,6 Volt Lithium ½ AA

2928

7. Explanation of symbols

Thissigncertiesthattheproductmeetstherequirements

of the EEC directive and has been tested according to the

speciedtestmethods.

8. Waste disposal

This product has been manufactured using high-grade materials and com­ponents which can be recycled and reused

Never dispose of empty batteries and rechargeable batteries in
household waste.
As a consumer, you are legally required to take them to your
retail store or to an appropriate collection site depending on nati­onal or local regulations in order to protect the environment.
The symbols for the heavy metals contained are:

Cd=cadmium, Hg=mercury, Pb=lead

This instrument is labelled in accordance with the EU Waste
Electrical and Electronic Equipment Directive (WEEE). Please
do not dispose of this instrument in household waste. The user
is obligated to take end-of-life devices to a designated collection
point for the disposal of electrical and electronic equipment, in
order to ensure environmentally-compatible disposal.

9. Marking only LOG200
CE-conformity, EN 12830, EN 13485, Suitability for storage (S) and
transportation (T) for food storage and distribution (C), Accuracy

classication1(-30..+70°C),accordingtoEN13486werecommend

a recalibration once per year.

10. Storage and cleaning

It should be stored at room temperature. For cleaning, use only a
soft cotton cloth with water or medical alcohol. Do not submerge
any part of the thermometer.

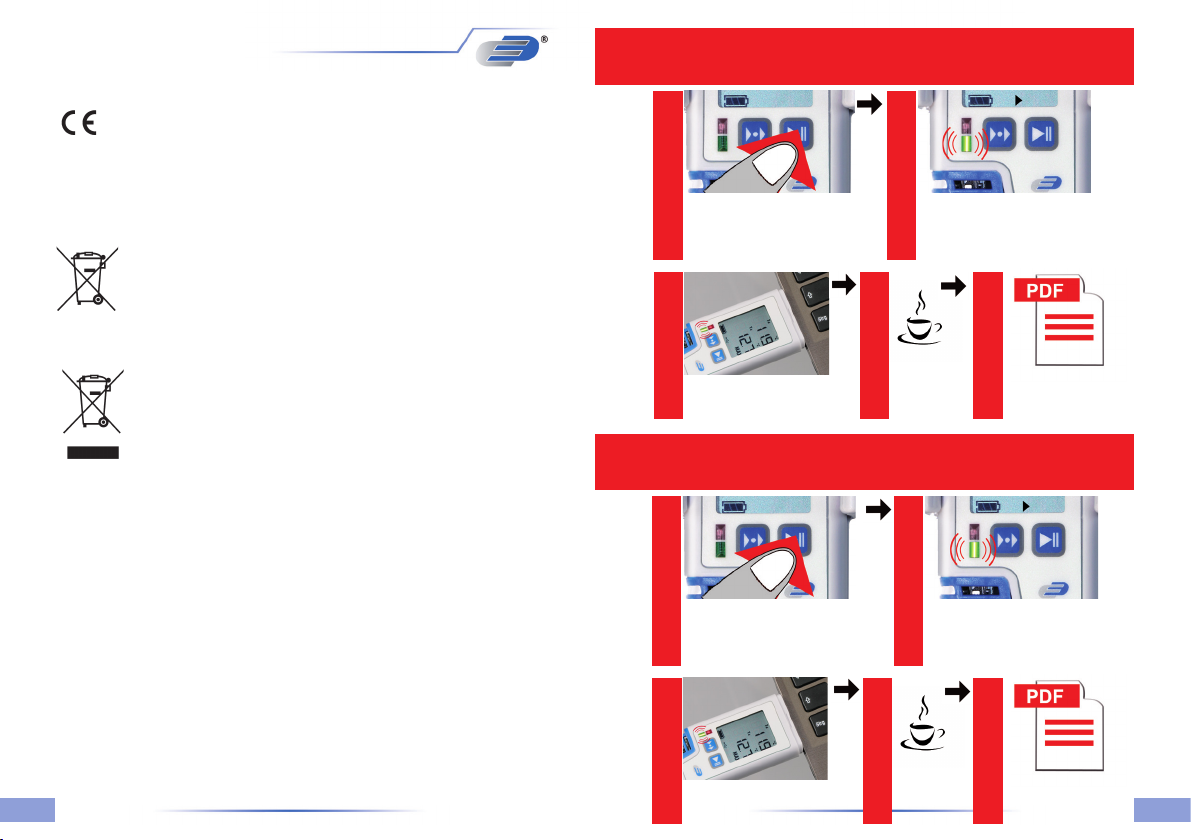

Schnellstart mit Standardeinstellungen

1. 2.

Aufnahme starten:
Start-Taste drücken, bis
Signalton ertönt

LED leuchtet grün für 2 Sekunden

- Aufnahme gestartet. RUN Symbol
erscheint

3. 4. 5.

Logger in USB port

Quick Start with default settings

warten PDF anschauen

1. 2.

Start Recording:
Press until beep sounds

LED lit green for 2 seconds

- recording started.
RUN icon appears

und sichern

3. 4. 5.

Insert logger into
USB port

wait View and

save PDF

3130

DOSTMANN electronic GmbH

Mess- und Steuertechnik

Waldenbergweg 3b
D-97877 Wertheim-Reicholzheim
Germany

Phone: [phone] / 3 08 90
Fax: [phone] / 3 08 94

E-Mail: [email protected]
Internet: www.dostmann-electronic.de

TechnischeÄnderungenvorbehalten●Nachdruckauchauszugsweiseuntersagt
Stand021612CHB●©DOSTMANNelectronicGmbH

Technicalchanges,anyerrorsandmisprintsreserved●Reproductionisprohibitedinwholeorpart
Stand021612CHB●©DOSTMANNelectronicGmbH
