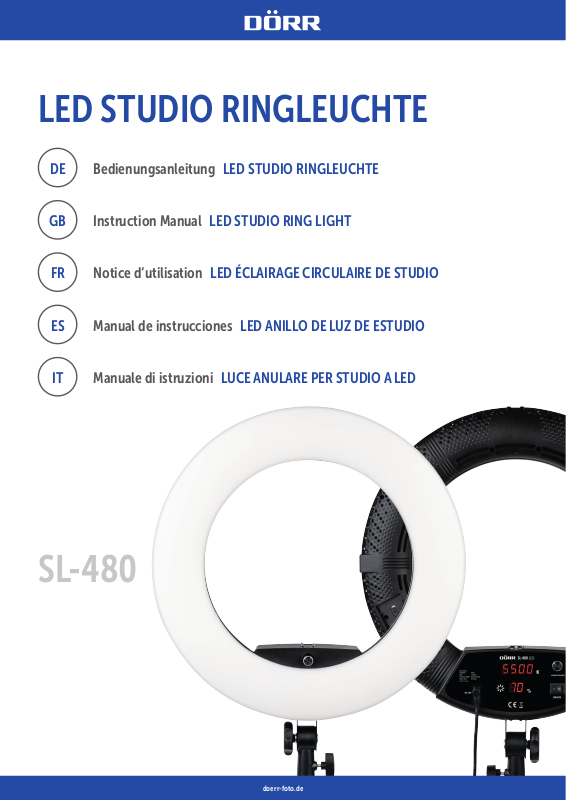

LED STUDIO RINGLEUCHTE
DE
GB
FR
ES
IT
Bedienungsanleitung LED STUDIO RINGLEUCHTE
Instruction Manual LED STUDIO RING LIGHT
Notice d‘utilisation LED ÉCLAIRAGE CIRCULAIRE DE STUDIO
Manual de instrucciones LED ANILLO DE LUZ DE ESTUDIO
Manuale di istruzioni LUCE ANULARE PER STUDIO A LED
SL-480
doerr-foto.de
DE
Teilebeschreibung
GB/FR
ES/IT
Nomenclature
Nomenclatura
1
1
5
66
2
7
12c
3
4a
4
10
11
12
14
8
9
15
13
12a
12b
13a
13b 14b 15b
14a 15a
02
DE
VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR ent-
schieden haben.
01 | SICHERHEITSHINWEISE
•
Schauen Sie nicht direkt in die LED und richten Sie den Lichtstrahl nicht
direkt in die Augen von Menschen oder Tieren. ACHTUNG: Ein längeres Hineinschauen in die LEDs kann zu irreversiblen Netzhautschäden im Auge
führen.
Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die
Sicherheitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren
Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen
diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.
DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise.
•
Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
•
Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.
•
Halten Sie das LED Licht von leicht entflammbaren Materialien fern.
•
Sorgen Sie für ausreichende Belüftung während des Betriebs. Die Belüftungsschlitze des Geräts niemals abdecken.
•
Verwenden Sie das Gerät nur mit geeigneten, hochwertigen Li-Ion Akkus des
Typs Sony NP-F750/970 (optional erhältlich).
•
Bevor Sie die Stromverbindung trennen oder die Akkus entnehmen, schalten Sie
das Gerät am Hauptschalter aus.
•
Verwenden Sie das Gerät nur mit dem mitgelieferten Netzteil. Verwenden Sie kein
Verlängerungskabel. Sorgen Sie dafür, dass niemand über die Kabelverbindungen
stolpern kann.
•
Um ein Kippen des LED Lichts zu vermeiden, richten Sie das LED Licht über
einem breitgestelltem Stativbein aus. Achten Sie darauf, dass das Leuchtenstativ
auf einem ebenen und trockenen Untergrund steht (Leuchtenstativ optional
erhältlich).
•
Lassen Sie das LED Licht immer erst ganz abkühlen, bevor Sie Installationen vornehmen oder es in der Tasche verstauen.
•
Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und
extremen Temperaturen.
•
Schützen Sie das Gerät vor Stößen. Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist. In diesem Fall lassen Sie es von einem qualifizierten Elektriker
überprüfen bevor Sie das Gerät wieder einschalten.
•
Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren – es besteht Stromschlaggefahr! Kontaktieren Sie
bitte Ihren Fachhändler.
•
Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät
unter Anleitung und Aufsicht bedienen.
•
Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollten einen Mindestabstand von 30 cm einhalten, da das
Gerät Magnetfelder erzeugt.
•
Nach jedem Gebrauch schalten Sie das Gerät am Hauptschalter aus und trennen
die Stromverbindung.
•
Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfällen und Erstickung
vorzubeugen.
•
Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder
scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung
schalten Sie das Gerät aus und trennen Sie die Stromverbindung bzw. entnehmen Sie die Akkus.
•
Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
•
Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant
ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind,
zur Verfügung.
03
02 | AKKU WARNHINWEISE
05 | INBETRIEBNAHME
Verwenden Sie nur hochwertige Marken Akkus. Beim Einlegen des Akkus auf die
richtige Polung achten (+/-). Bei längerem Nichtgebrauch, bitte den Akku entnehmen. Werfen Sie Akkus nicht ins Feuer, schließen Sie sie nicht kurz und nehmen
Sie sie nicht auseinander – Explosionsgefahr! Nehmen Sie auslaufende Akkus sofort aus dem Gerät. Es besteht Verätzungsgefahr durch Batteriesäure! Reinigen Sie
die Kontakte, bevor Sie einen neuen Akku einlegen. Bei Kontakt mit Batteriesäure
die betroenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend
einen Arzt kontaktieren. Akkus können beim Verschlucken lebensgefährlich sein.
Bewahren Sie Akkus unerreichbar für Kinder und Haustiere auf. Akkus dürfen nicht
im Hausmüll entsorgt werden (siehe auch Kapitel "Batterie/Akku Entsorgung").
03 | PRODUKTBESCHREIBUNG
•
Vielseitige LED Lichtquelle für Foto- und Videoaufnahmen
•
Das weiche, gleichmäßige Licht gleicht Hautunebenheiten aus und
bildet einen natürlichen, ringförmigen Reflex im Auge
•
Stufenlose Regelung der Farbtemperatur & Lichtleistung
•
Von vorne regelbar – ideal bei Selbstportraits oder Beauty-Videos
•
2 Universal-Blitzaufsteckschuhe
•
Halterung für Leuchtenstativ mit Neigefunktion (Leuchtenstativ optional)
•
Akkubetrieb möglich (Akkus optional)
•
Lieferung inklusive Spiegel, Smartphone-Halter mit Schwanenhals,
Mini-Kugelkopf, Netzteil und Tasche
04 | TEILEBESCHREIBUNG
ACHTUNG
Bevor Sie Kabelverbindungen herstellen oder trennen, stellen Sie sicher, dass
der Hauptschalter (11) auf Position O=Aus steht.
Stecken Sie den Anschlussstecker (12c) in die Anschlussbuchse (7) an der Ringleuchte. Stecken Sie das Netzkabel (12b) in die Netzkabelbuchse (12a) und verbinden Sie das Netzteil mit einer Steckdose.
Schalten Sie die Ringleuchte am Hauptschalter (11) ein: Position I = Ein.
ACHTUNG
Nach jedem Gebrauch schalten Sie die Ringleuchte bitte am Hauptschalter (11)
aus (Position O = Aus).
06 | BETRIEB MIT AKKUS
Alternativ kann die SL-480 Ringleuchte mit 2 Stück Li-Ion Akkus vom Typ (Ersatz-)
Sony NP-F750/F970 (optional) betrieben werden. Diese Akkus sind optional von
DÖRR erhältlich.
ACHTUNG
Bevor Sie die Li-Ion Akkus einlegen oder abnehmen, stellen Sie sicher, dass die
Ringleuchte ausgeschaltet ist (Hauptschalter (11) auf Position O = Aus).
Legen Sie jeweils einen Li-Ion Akku mit den Akku-Kontakten Richtung Akku-Anschlussp ins (6) in die beiden Akkuschächte (5) ein. Schieben Sie den Akku ganz nach
vorne in die Akku-Anschlusspins (6).
1 Universal-Blitzaufsteckschuhe
2 Frontregler
3 Feststellschraube (Neigung)
4 Halterung für Leuchtenstativ (Leuchtenstativ optional)
4a) Feststellschraube
5 Akkuschächte
6 Akku-Anschlusspins
7 Anschlussbuchse Netzteil
8 LED Anzeige Farbtemperatur
9 LED Anzeige Helligkeit
10 Regler
11 Hauptschalter
12 Netzteil
12a) Anschlussbuchse Netzkabel
12b) Netzkabel
12c) Anschlussstecker
13 Kugelkopf
13a) Feststellschraube
13b) Blitzschuh
14 Smartphone-Halter
14a) Feststellschraube
14b) Blitzschuh
15 Spiegel
15a) Feststellschraube
15b) Blitzschuh
Schalten Sie die Ringleuchte am Hauptschalter (11) ein: Position I = Ein.
HINWEIS
Ist die Ringleuchte für längere Zeit nicht im Betrieb, entnehmen Sie bitte die
Akkus.
Zum Entnehmen der Akkus, schieben Sie die Akkus nach hinten und entnehmen Sie
sie aus den Akkuschächten.
07 | BEDIENUNG
Schalten Sie die Ringleuchte am Hauptschalter (11) ein: Position I = Ein.
Drücken Sie den Regler (10) kurz. Die LED Anzeige für die Farbtemperatur (8) blinkt.
Durch Drehen des Reglers (10) wählen Sie die gewünschte Farbtemperatur von
3200 K bis 5500 K aus.
Durch Drücken des Reglers (10) bestätigen Sie Ihre Auswahl und gelangen zur Eingabe der Helligkeit (9) von 0 – 99% (entspricht 100% Helligkeit).
Alternativ können die Einstellungen auch wie oben beschrieben mit dem Frontreg-
ler (2) vorgenommen werden.
ACHTUNG
Nach jedem Gebrauch schalten Sie die Ringleuchte bitte am Hauptschalter (11)
aus (Position O = Aus).
04
08 | MONTAGE UND ANWENDUNGSBEISPIELE
09 | REINIGUNG UND AUFBEWAHRUNG
08.1 MONTAGE AUF EIN LEUCHTENSTATIV LEUCHTENSTATIV OPTIONAL
Stecken Sie die Ringleuchte mit der Stativhalterung (4) auf ein Leuchtenstativ mit
Gewindezapfen (Spigot) und ziehen Sie die Feststellschraube (4a) fest.
ACHTUNG
Um ein Kippen der Ringleuchte zu vermeiden, richten Sie die Ringleuchte über
einem breitgestelltem Stativbein aus. Achten Sie darauf, dass das Leuchtenstativ auf einem ebenen und trockenen Untergrund steht.
Leuchtenstative sind optional von DÖRR erhältlich.
Lösen Sie die Feststellschraube für die Neigefunktion (3) und stellen Sie den gewünschten Beleuchtungswinkel ein.
08.2 ANWENDUNGSBEISPIELE
Um den Kugelkopf (13), den Smartphone-Halter (14) oder den Spiegel (15) zu montieren, schieben Sie den jeweiligen Blitzschuh (13b, 14b oder 15b) in einen der Universal-Blitzaufsteckschuhe (1) an der Ringleuchte. Drehen Sie die Feststellschrauben (13a, 14a oder 15a) nach unten fest.
Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des
Geräts zu reinigen. Vor der Reinigung schalten Sie das Gerät aus und trennen Sie
die Stromverbindung bzw. entnehmen Sie die Akkus. Bewahren Sie das Gerät an
einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.
10 | TECHNISCHE DATEN
Anzahl LEDs 480
Beleuchtungsstärke max. 1000 Lux/1 m
Farbtemperatur 3200 - 5500 K
Farbwiedergabeindex CRI 95 R
Leistung 65 W
Durchmesser außen ca. 45 cm
Durchmesser innen ca. 30 cm
Energiequelle AC 100-240V ~ 50/60Hz 2,5A max.
Gehäuse Stabiles Kunststo Gehäuse
Gewicht ca. 1380 g
a
Alternativ: 2 Stück Li-Ion (Ersatz-) Sony
NP-F750/F970 (optional)
11 | LIEFERUMFANG
1x SL-480 Ringleuchte
1x Netzteil
1x Netzkabel
1x Mini-Kugelkopf
1x Smartphone-Halter mit Schwanenhals
1x Spiegel
1x Tasche
1x Sicherheitshinweise
05
12 | ENTSORGUNG, CE KENNZEICHNUNG
12.1 BATTERIE/AKKU ENTSORGUNG
Batterien und Akkus sind mit dem Symbol einer durchgekreuzten Mülltonne
gekennzeichnet. Dieses Symbol weist darauf hin, dass leere Batterien oder
Akkus, die sich nicht mehr aufladen lassen, nicht im Hausmüll entsorgt werden dürfen. Möglicherweise enthalten Altbatterien Schadstoe, die Schaden
an Gesundheit und Umwelt verursachen können. Sie sind zur Rückgabe
gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet (Batteriegesetz §11 Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren). Sie können Batterien nach Gebrauch
in der Verkaufsstelle oder in Ihrer unmittelbaren Nähe (z.B. in Kommunalen
Sammelstellen oder im Handel) unentgeltlich zurückgeben. Weiter können
Sie Batterien auch per Post an den Verkäufer zurücksenden.
12.2 WEEE HINWEIS
Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäische s Gesetz am 1 3. Februar 2003 in K raft trat, füh rte zu einer umf assenden
Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche
Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen
der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo
(Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass
das Produk t nicht im normalen Hausmüll entsorgt werden darf. Sie sind dafür
verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an
entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und
sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit
den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch
die Gesundheit der Menschen zu erhalten. Weitere Informationen über die
Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung
und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.
12.3 ROHS KONFORMITÄT
Dieses Produkt entspricht der europäischen RoHS-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten sowie deren Abwandlungen.
12.4 CE KENNZEICHEN
Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen und
signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt.
06
GB
THANK YOU for choosing this DÖRR quality product.
01 | SAFETY HINTS
•
Do not look directly into the LED and do not direct the light beam into the
eyes of humans or animals. CAUTION: Looking into the light for an extended
period of time may cause an irreversible damage to the retina.
Please read the instruction manual and safety hints carefully before first use.
Keep this instruction manu al together with the device for future use. If ot her people
use this device, make this instruction manual available. This instruction manual is
part of the device and must be supplied with the device in case of sale.
DÖRR is not l iable for damages c aused by improper use or the fai lure to observe the
instruction manual and safety hints.
•
Do not operate or touch the device with wet hands.
•
Only for the illumination for photographic purposes. Not suited for permanent
room lightning.
•
Keep away from flammable materials.
•
Ensure sufficient ventilation during operation. Never cover the ventilation slots.
•
Make sure to use the device with appropriate, high-quality Li-Ion batteries type
Sony NP-F750/970 (batteries optionally available).
•
Make sure to turn off the device at main switch before disconnecting from power
or removing the batteries.
•
Only operate with the supplied power cable. Do not use an extension cord. Take
care that nobody stumbles over the cable connections.
•
To avoid tilting of the LED light, align the light over a widely spread tripod leg.
Make sure that the tripod stands on an even and dry ground (light stand optionally available).
•
Cool down the LED light before making any installations or before you store it
in the bag.
•
Protect th e device from rain, moisture, dire ct sunlight and ex treme temperatures.
•
Protect the device against impacts. Do not use the device if it has been dropped.
In this case a qualified electrician should inspect the device before you use it
again.
•
Do not attempt to repair the device by yourself. Risk of electric shock! When
service or repair is required, contact qualified service personnel.
•
People with physical or cognitive disabilities should use the device with supervision.
•
People with cardiac pacemakers, defibrillators or any other electrical implants
should maintain a minimum distance of 30 cm, as the device generates magnetic
fields.
•
After use turn off the device at the main switch and disconnect from power
source.
•
This device is not a toy. To prevent accidents and suf focation keep the device, the
accessories and the packing materials away from children and pets.
•
Protect the device against dirt. Never use aggressive cleansing agents or benzine
to clean the device. We recom mend a soft, slig htly damp microfiber cloth to clean
the outer parts of the device. Turn off the device and remove battery or dis-
connect from power source before cleaning.
•
Store the device in a dust-free, dry and cool place.
•
If the device is defective or without any further use, dispose of the device
according to the Waste Electrical and Electronic Equipment Directive WEEE. For
further information, please contact your local authorities.
07
02 | SAFETY HINTS FOR RECHARGEABLE BATTERIES
05 | COMMISSIONING
Only use high-quality batteries of popular brands. When inserting the battery please respect the correct polarity (+/-). Please remove battery when device is not in
use for a long period of time. Do not throw the batteries into fire, do not short-circuit and do not disassemble them. Never charge non-rechargeable batteries – risk
of explosion! Remove leaking batteries from the device immediately. Risk of battery
acid burn! Clean the contacts before inserting fresh batteries. In case of contact
with bat tery acid, rinse the aecte d area immediately wi th water and contac t a doctor. Batteries can be dangerous to life if swallowed. Keep batteries away from small
children and pets. Do not dispose of batteries in household waste (see also capture
"Disposal of Batteries/Accumulators").
03 | PRODUCT DESCRIPTION
•
Versatile LED light source for photo and video shootings
•
The soft and even light reduces skin imperfections and creates a natural,
circle round reflection in the eye
•
Stepless control of colour temperature and light power
•
Adjustable from the front - ideal for self-portraits or beauty videos
•
2 universal hot shoe mounts
•
Light stand mount with tilt function (light stand optional)
•
Battery operation possible (batteries optional)
•
Supplied with mirror, smartphone holder with gooseneck, mini ball head,
power supply and bag
04 | NOMENCLATURE
1 Universal hot shoe mounts
2 Front control knob
3 Locking screw (tilt angle)
4 Bracket for light stand (light stand optional)
4a) Locking screw
5 Battery slots
6 Battery contact pins
7 Socket for power adapter
8 LED display for colour temperature
9 LED display for brightness
10 Control knob
11 Main switch
12 Power adapter
12a) Socket for power cable
12b) Power cable
12c) Connection plug
13 Ball head
13a) Locking screw
13b) Flash shoe
14 Smartphone holder
14a) Locking screw
14b) Flash shoe
15 Mirror
15a) Locking screw
15b) Flash shoe
CAUTION
Before connecting or disconnecting cable connections, make sure that the
main switch (11) is on position O = Off.
Insert the connection plug (12c) into the socket (7) at the ring light. Plug the power
cable (12b) into the power cable socket (12a) and connect the power supply to a
socket outlet.
Switch on the LED light at the main switch (11): position I = On.
CAUTION
After each use please turn off the ring light (main switch 11 = position O = Off).
06 | OPERATION WITH RECHARGEABLE BATTERIES
Alternatively, the SL-480 ring light can be operated with 2 pcs Li-Ion batteries (Replace-) Sony NP-F750/F970 (optional). These batteries are optionally available
from DÖRR.
CAUTION
Before inserting or removing the Li-Ion batteries, make sure that the ring light
is turned off (main switch (11) to position O = Off).
Insert the Li-Ion batteries into the battery slots (5) with the battery contacts facing
to the battery contact pins (6). Slide the battery fully forward until it touches the
battery contact pins (6).
Turn on the ring light at the main switch (11): position I = On.
NOTE
Please remove the batteries when ring light is not in use for a long period of
time.
To remove the Li-Ion batteries, slide the batteries backwards and remove them out
of the battery slots.
07 | OPERATION
Turn on the ring light at the main switch (11): position I = On.
Press the control knob (10) briefly. The LED display for colour temperature (8) is
flashing. Turn the control knob (10) to select the desired colour temperature from
3200 K to 5500 K.
Press the control knob (10) to confirm your selection and to enter the setting for
brightness (9) from 0 - 99% (corresponds to 100% brightness).
Alternatively, the settings as described above can be made also with the front con-
trol knob (2).
CAUTION
After each use please turn off the ring light (main switch 11 = position O = Off).
08
08 | MOUNTING AND EXAMPLES FOR APPLICATION
09 | CLEANING AND STORAGE
08.1 MOUNTING ON A LIGHT STAND LIGHT STAND OPTIONAL
Place the ring light with the bracket (4) to a light stand with spigot and tighten the
locking screw (4a).
CAUTION
To avoid tilting of the ring light, align the ring light over a widely spread tripod
leg. Make sure that the light stand stands on an even and dry ground.
Light stands are optionally available from DÖRR.
Loosen the locking screw for the tilt function (3) and set the desired illumination
angle.
08.2 EXAMPLES FOR APPLICATION
To mount the ball head (13), the smartphone holder (14) or the mirror (15), slide the
respective fl ash shoe (13b, 14b, or 15b) in one of the universal hot shoe mounts (1)
at the ring light. Screw down the locking screws (13a, 14a or 15a).
Never use aggressive cleansing agents or benzine to clean the device. We recommend a soft, slightly damp microfi ber cloth to clean the outer parts of the device.
Turn o the device and disconnect from power source or remove batteries before cleaning. Store the device in a dust-free, dry and cool place. This device is not
a toy – keep it out of reach of children. Keep away from pets.
10 | TECHNICAL SPECIFICATIONS
Number of LEDs 480
Light intensity max. 1000 Lux/1 m
Colour temperature 3200 - 5500 K
Colour rendering index
(CRI)
Power 65 W
Outer diameter approx. 45 cm
Inner diameter approx. 30 cm
Energy source AC 100-240V ~ 50/60Hz 2,5A max.
Housing Sturdy plastic housing
Weight approx. 1380 g
95 R
a
Alternatively: 2x Li-Ion Batteries (replace-) Sony
NP-F750/F970 (optional)
11 | SCOPE OF DELIVERY
1x SL-480 ring light
1x Power adapter
1x Power cable
1x Mini ball head
1x Smartphone holder with goose neck
1x Mirror
1x Bag
1x Safety hints
09
12 | DISPOSAL, CE MARKING
12.1 DISPOSAL OF BATTERIES/ACCUMULATORS
Batteries are marked with the symbol of a crossed out bin. This symbol indicates that empty batteries or accumulators which can no longer be charged
should no t be disposed of with househol d waste. Waste batter ies may contain
harmful substances that can cause damage to health and to the environment.
Please use the return and collection systems available in your country for the
disposal of the waste batteries.
12.2 WEEE INFORMATION
The Waste Electrical and Electronic Equipment Directive (WEEE Directive) is
the European community directive on waste electrical and electronic equipment, which became European law in February 2003. The main purpose of
this directive is to prevent electronic waste. Recycling and other forms of
waste recovery should be encouraged to reduce waste. The symbol (trash
can) on the product and on the packing means that used electrical and electronic products should not be disposed of with general household waste. It
is your responsibility to dispose of all your electronic or electrical waste at
designated collection points. Disposing of this product correctly will help
to save valuable resources and it is a significant contribution to protect our
environment as well as human health. For more information about the correct disposal of electrical and electronic equipment, recycling and collection
points please contact your local authorities, waste management companies,
your retailer or the manufacturer of this device.
12.3 ROHS CONFORMITY
This prod uct is compliant wit h the European RoHS di rective for the rest riction
of use of cert ain hazardous su bstances in elec trical and elec tronic equipmen t
and its amendments.
12.4 CE MARKING
The CE marking complies with the European standards and indicates that the
product meets the requirements of the applicable EU directives.
10
FR
NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR.
Veuillez lire soigneusement la notice d'utilisation et les consignes de sécurité
avant la première utilisation.
Veuillez garder cette notice d’utilisation ensemble avec l’appareil pour une utilisation postérieure. Dans le cas où l’appareil est utilisé par plusieurs personnes, veuillez mettre cette notice à leur disposition. Lorsque vous vendez l’appareil, cette
notice d’utilisation doit accompagner l’appareil et doit être livrée avec.
La société DÖRR se dégage de toute responsabilité dans le cas de dégâts dûs à
une utilisation non conforme de l’appareil ou dûs au non-respect de la notice
d’utilisation et des consignes de sécurité.
01 | CONSIGNES DE SÉCURITÉ
•
Ne pas regarder directement dans les LED et ne pas diriger le rayon
lumineux directement sur les yeux des personnes ou animaux! ATTENTION:
Dans le cas où vous regardez longtemps directement dans les LED, ceci peut
causer des dégâts irréversibles au niveau de la rétine oculaire.
•
Veuillez ne pas utiliser ou toucher l’appareil avec les mains mouillées.
•
Seulement pour l’illumination pour des buts photographiques. L’appareil n’est
pas approprié pour l’illumination permanente d’une pièce.
•
Veuillez tenir l’appareil à l’écart des matériaux facilement inflammables.
•
Veillez à ce que la ventilation de l’appareil soit suffisante pendant son fonctionnement. Ne jamais recouvrir les fentes de ventilation.
•
N’utilisez l’appareil qu’avec des accumulateurs appropriés haut de gamme
lithium-ion du type Sony NP-F750/970 (accumulateurs en option).
•
Avant de débrancher l‘alimentation électrique ou retirer l‘accumulateur, veuillez
couper l‘alimentation à l‘interrupteur principal.
•
Veuillez utiliser l‘appareil seulement avec le câble d‘alimentation d‘origine.
N‘utilisez pas une rallonge. Veillez à ce que personne ne puisse pas trébucher sur
les câbles de connexion.
•
Afin d’éviter un basculement de la lampe LED, veuillez orienter la lampe sur un
trépied avec les jambes bien ouvertes. Veillez à ce que le trépied de lampe soit
posé sur une surface plate et sèche (trépied de lampe en option).
•
Veuillez bien laisser refroidir d’abord complètement la lampe LED, avant
d’effectuer l’installation ou alors avant que vous ne rangiez pas l’appareil dans
le sac.
•
Tenir l’appareil à l’écart de pluie, de l’humidité, de l’exposition directe aux rayons
solaires. Protégez l’appareil des températures trop élevées.
•
Veuillez protéger l’appareil des chocs. N’utilisez pas l’appareil lorsque l’appareil
est tombé par terre. Le c as échéant faites vér ifier l’appareil par un électricien qualifié avant que vous allumiez l’appareil de nouveau.
•
Dans le cas où l’appareil s’avère défectueux ou défaillant, n’essayez surtout
pas l’ouvrir ou le réparer vous-même – danger d‘électrocution! Veuillez-vous
adresser à un spécialiste.
•
Les personnes avec restric tions physiques ou cognitives doivent utiliser l ’appareil
sous la direction et surveillance d’un tiers.
•
Les personnes avec un pacemaker, avec un défibrillateur ou avec un autre type
d’implant électronique doivent garder une distance minimale de 30 cm, étant
donné que l’appareil produit un champ magnétique.
•
Après chaque utilisation veuillez éteindre l’appareil au moyen de l’interrupteur
principal et veuillez couper l’alimentation électrique.
•
L’appareil n’est pas un jouet. Veuillez tenir l’appareil, ses accessoires et les matériaux d’emballage à l’écart des enfants et des animaux domestiques afin d’éviter
des accidents et des étouffements.
•
Veuillez protéger l’appareil des saletés. Nettoyez pas l’appareil avec de l’essence
ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chiffon microfibre légèrement
imbibé d’eau exempt de peluches. Avant du nettoyage, veuillez éteindre
l‘appareil et débrancher l‘alimentation électrique ou retirer les accumulateurs.
•
Rangez l’appareil dans un endroit non poussiéreux, sec et frais.
•
Veuillez pratiquer une gestion correcte des déchets électriques lorsque votre
appareil est défectueux ou obsolète selon la directive de gestion des déchets
électriques et électroniques DEEE. Vous pouvez recevoir plus d’informations
concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises
spécialisées dans l’élimination des déchets.
11
02 | REMARQUES DE PRÉVENTION POUR
DES BATTERIES RECHARGEABLES
Utiliser toujours batteries haut de gamme. Lors de l'insertion de la batterie respecter le sens des polarités (+/-). Retirer la batterie si vous n’avez pas l’intention
d’utiliser l’appareil pendant une longue période de temps. Ne pas jeter les batteries
au feu, ne pas les court-circuiter et n e pas les ouvrir. Ne jamais charger les piles non
rechargeables – risque d’explosion! Veuillez retirer immédiatement des batteries
fuyardes de l’intérieur de l’appareil. Danger de brûlure si vous touchez l’acide des
batteries! Veuillez rincer les contacts avant d’insérer des batteries neuves. Dans le
cas où vous touchez l’acide des batteries, veuillez rincer la partie concernée avec
de l’eau abondante et co ntactez immédiatement u n médecin. Les bat teries peuvent
être dangereuses pour la santé dans le cas où vous les avalez. Tenez les batteries à
l’é cart des enfan ts et des animaux d omestiques . Les batteries us agés ne doivent p as
être traités comme de simples déchets ménagers (voir également chapitre „Gestion
des déchets de piles et d'accumulateurs“).
05 | MISE EN SERVICE
ATTENTION
Avant d’effectuer ou de débrancher les connexions de câbles, veillez à ce que
l’interrupteur principal (11) soit en position O=Éteint.
Veuillez brancher la fiche de connexion (12c) dans la douille de connexion (7) de
l’éclairage circulaire. Branchez le câble d’alimentation (12b) dans la douille de connexion (12a) et branchez le bloc d’alimentation dans une prise de courant.
Veuillez allumer l’éclairage circulaire au moyen de l’interrupteur principal (11):
position I = Allumé.
ATTENTION
Après chaque utilisation, veuillez bien éteindre l’éclairage circulaire au moyen
de l‘interrupteur principal (11) (position O = Éteint).
03 | DESCRIPTION DU PRODUIT
•
Source polyvalente de lumière LED pour des prises de vues et enregistrements vidéo
•
La lumière douce et uniforme équilibre les bosses de la peau et crée une
réflexion naturelle et circulaire dans les yeux
•
Réglage en continu de la température de couleur et de la luminosité
•
Réglage par l’avant-idéal pour les autoportraits ou les vidéos de beauté
•
2 Sabots universels pour flash
•
Support pour trépied d'éclairage avec fonction de basculement (trépied
d'éclairage en option)
•
Fonctionnement sur batterie possible (batteries en option)
•
Livré avec miroir, support pour smartphone avec col de cygne, mini tête
sphérique, bloc d'alimentation et sac
04 | NOMENCLATURE
1 Sabots universels pour flash
2 Régulateur frontal
3 Vis de blocage (inclinaison)
4 Support pour trépied de lampe (trépied de lampe en option)
4a) Vis de blocage
5 Compartiment pour accumulateurs
6 Broches de connexion accumulateurs
7 Douille de connexion pour bloc d‘alimentation
8 Achage LED de la température de couleur
9 Achage LED luminosité
10 Régulateur
11 Interrupteur principal
12 Bloc d‘alimentation
12a) Douille de connexion câble d‘alimentation
12b) Câble d‘alimentation
12c) Fiche de connexion
13 Tête à rotule
13a) Vis de blocage
13b) Sabot de flash
14 Support pour Smartphone
14a) Vis de blocage
14b) Sabot de flash
15 Miroir
15a) Vis de blocage
15b) Sabot de flash
06 | FONCTIONNEMENT AVEC DES ACCUMULATEURS
Alternativement l’éclairage circulaire SL-480 peut être utilisé avec 2 accumulateurs
lithium-ion du type (Remplacement) Sony NP-F750/F970 (en option). Ces accumu-
lateurs sont disponibles en option chez la société DÖRR.
ATTENTION
Avant d’insérer ou de retirer les accumulateurs lithium-ion, veuillez s’assurer
que l’éclairage circulaire soit éteint: (interrupteur principal (11) sur la position
O = Éteint).
Veuillez insérer chaque fois un accumulateur lithium-ion avec les bornes de
l’accumulateur vers les broches de connexion (6) dans les deux compartiments
accumulateurs (5). Veuillez pousser les accumulateurs à fond sur les broches de
connexion des accumulateurs (6).
Veuillez allumer l’éclairage circulaire à l’aide de l’interrupteur principal (11):
Position I = Allumé.
REMARQUE
Si l’éclairage circulaire n’est pas utilisé pendant une longue période de temps,
veuillez retirer les accumulateurs.
Pour retirer les accumulateurs, veuillez glisser les accumulateurs lithium-ion vers
l’arrière et les retirer du compartiment de chargement.
07 | UTILISATION
Veuillez allumer l’éclairage circulaire à l’aide de l’interrupteur principal (11):
Position I = Allumé.
Appuyez brièvement sur le régulateur (10). L’achage LED de la température de
couleur (8) clignote. En tournant le régulateur (10) vous pouvez sélectionner la
température de couleur souhaitée de 3200 K à 5500 K.
En appuyant sur le régulateur (10) vous confirmez votre sélection et vous arrivez
au champ de saisie luminosité (9) de 0 à 99% (correspond à une luminosité de
100%).
Il est éga lement possible d ’eec tuer les réglage s comme décrit ci-d essus au moyen
du régulateur frontal (2).
ATTENTION
Après chaque utilisation, veuillez éteindre l’éclairage circulaire au moyen de
l’interrupteur principal (11) (Position O= Éteint).
12
09 | NETTOYAGE ET RANGEMENT
08 | EXEMPLES DE MONTAGE ET D’APPLICATION
08.1 MONTAGE SUR UN TRÉPIED DE LAMPE TRÉPIED DE L AMPE EN OPTION
Placez l ’éclairage circulaire avec le support pour trépied (4) sur un trépie d de lampe
à tige fi letée et veuillez serrer la vis de blocage (4a).
ATTENTION
Pour éviter que l’éclairage circulaire ne bascule, veuillez orienter l’éclairage
circulaire sur un trépied avec les jambes écartées. Assurez-vous que le trépied
de lampe se trouve sur une surface plane et sèche.
Des trépieds pour lampe sont disponibles en option chez la société DÖRR.
Desserrez la vis de blocage pour la fonction d’inclinaison (3) et réglez l’angle
d‘éclairage souhaité.
08.2 EXEMPLES D‘APPLICATION
Pour monter la tête à rotule (13), le support pour Smartphone (14) ou le miroir (15),
veuillez glisser le sabot de fl ash respectif (13b, 14b ou 15b) dans l’un des sabots
universels pour fl ash (1) de l’éclairage circulaire. Veuillez serrer les vis de blocage
(13a, 14a ou 15a) vers le bas.
Ne nettoyez pas l’appareil avec de l ’essence ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil
un chi on micro fi bre légèrement imbibé d’eau exempt de peluches. Avant du net-
toyage, veuillez éteindre l‘appareil et débrancher l‘alimentation électrique ou
retirer les accumulateurs. Veuillez ranger l’appareil dans un endroit sec, frais et
exempt de poussières. Cet appareil n’est pas un jouet – gardez l’appareil à l’écart
des enfants et des animaux domestiques.
10 | CARACTÉRISTIQUES TECHNIQUES
Nombre d’ampoules LED 480
Éclairement lumineux max. 1000 Lux/1 m
Température de couleur 3200 - 5500 K
Indice de reproduction
de couleurs (IRC)
Puissance 65 W
Diamètre extérieur
environ
Diamètre intérieur
environ
Bloc d‘alimentation AC 100-240V ~ 50/60Hz 2,5A maxi
Boîtier Boîtier robuste en matière plastique
Poids environ 1380 g
95 R
a
45 cm
30 cm
Alternativement:
2 accumulateurs lithium-ion du type
(remplacement-) Sony NP-F750/F970 (en option)
11 | VOLUME DE LIVRAISON
1x Éclairage circulaire SL-480
1x Bloc d‘alimentation
1x Câble d‘alimentation
1x Tête à rotule mini
1x Support pour Smartphone avec col-de-cygne
1x Miroir
1x Sac
1x Consignes de sécurité
13
12 | GESTION DES DÉCHETS, MARQUAGE CE
12.1 GESTION DES DÉCHETS DE PILES ET D'ACCUMULATEURS
Les piles sont marquées avec un symbole d’une poubelle barrée. Ce symbole
indique que les piles et batteries rechargeables usagées ne doivent pas être
traitées comme de simples déchets ménagers. Les piles et batteries peuvent
contenir des substances dangereuses qui ont des conséquences négatives
sur l’environnement et sur la santé humaine. S'il vous plaît utiliser les systèmes de reprise et de co llecte disponibl es dans votre pays pour l 'enlèvement
des déchets de piles.
12.2 RÉGLEMENTATION DEEE
La directive DEEE (Déchets d’équipements électriques et électroniques qui a
été mise en pl ace le 13 février 2003) a eu comme conséquence une m odification de la gestion des déchets électriques. L’objectif essentiel de cette directive est de ré duire la quantité de d échets électr iques et électroniques (encouragement de la réutilisation, du recyclage et d’autres formes de retraitement
avec le but de réduire la quantité de déchets). Le s ymbole DEEE (poubelle) sur
le produit et sur l’emballage attire l’attention sur le fait que le produit ne doit
pas être traité avec les déchets ménagers. Vous êtes responsable de remettre
tous les appareils électriques et électroniques usagés à des points de collecte correspondants. Un tri sélectif ainsi comme la réutilisation sensée des
déchets électriques sont des conditions préalables pour une bonne gestion
des ressources. En outre le recyclage des déchets électriques est une contribution pour la conservation de la nature et ainsi préserver la bonne santé
des êtres humains. Vous pouvez recevoir plus d’informations concernant le
recyclage des appareils électriques et électroniques, son retraitement et les
points de collecte, près des services municipaux, des entreprises spécialisées
dans l’élimination des déchets, du commerce spécialisé et près du fabricant
de l’appareil.
12.3 CONFORMITÉ SELON LA DIRECTIVE EUROPÉENNE ROHS
Ce produit est conforme à la directive européenne RoHS relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements
électriques et électroniques et à ses amendements.
12.4 MARQUAGE CONFORMITÉ EUROPÉENNE CE
Le marquage CE est conforme aux normes européennes et indique que le
produit est conforme aux exigences des directives européennes applicables.
14
ES
GRACIAS por adquirir un producto de calidad de la casa DÖRR.
Le rogamos que lea el manual de instrucciones y las instrucciones de seguridad
detenidamente antes de utilizarlo por la primera vez.
Quisiera Usted guardar este manual juntamente con el aparato para una utilización
posterior. En caso de que el aparato sea utilizado por varias personas, por favor
ponga este manual a su disposición. Cuando Usted venda el aparato, este manual
de instrucciones debe acompañar el aparato y debe también ser suministrado.
La casa DÖRR no responde de defectos en caso de una utilización no conforme
del aparato o no respecto de las instrucciones de seguridad y del manual de instrucciones.
01 | INSTRUCCIONES DE SEGURIDAD
•
No mirar directamente en los LED y no apuntar el rayo luminoso directamente hacia los ojos de personas o de animales! ATENCIÓN: En caso de que
Ud mire durante mucho tiempo directamente en los LED, esto puede causar
daños irreversibles en la retina ocular.
•
No utilice y no toque el aparato con las manos mojadas.
•
Solamente para iluminación para fines fotográficos. No es adecuado para una
iluminación constante de una habitación.
•
Asegúrese de mantener el aparato alejado de materiales fácilmente combustibles.
•
Asegúrese que la ventilación del aparato sea suficiente durante su funcionamiento. Nunca tapar las ranuras de ventilación.
•
Utilice solamente el aparato con acumuladores apropiados de gama alta de iones
de litio del tipo Sony NP-F750/970 (acumuladores en opción).
•
Asegúrese de apagar el dispositivo en el interruptor principal antes de desconectarlo de la batería o de la fuente de alimentación.
•
Utilice el aparato sólo con el cable de alimentación original. No utilice un cable
de extensión. Asegúrese que nadie pueda tropezar en los cables de conexión.
•
Para evitar que la lámpara LED se caiga, quisiera Ud orientar la lámpara sobre un
trípode con las piernas bien abiertas. Asegúrese que el trípode de lámpara esté
colocado sobre una superficie llana y seca (trípode de lámpara en opción).
•
Deje enfriar completamente el aparato, antes de efectuar la instalación o bien
antes de cada almacenamiento.
•
Este aparato no es resistente al agua. Proteja el aparato de la lluvia de la humedad
y de la exposición directa a los rayos solares. Proteja el aparato de temperaturas
extremas.
•
Proteja el ap arato contra choqu es. No utilice el ap arato en el caso de que ha caído
al suelo. En este caso mande verificar el aparato por un electricista antes que
Usted encienda el aparato de nuevo.
•
En caso de que el aparato esté defectuoso o dañado, no intente desmontar los
componentes electrónicos ni intente repararlo usted mismo - riesgo de descarga
eléctrica! Consulte un especialista.
•
Las personas con restricciones físicas o cognitivas deben manejar el aparato únicamente bajo dirección y supervisión.
•
Las personas con un p acemaker, con un desfibrilador u otro implante electrónico
deben guardar una distancia mínima de 30 cm dado que el aparato produce un
campo magnético.
•
Después de cada utilización quisiera Ud apagar el aparato por medio del interruptor principal y quisiera Ud cortar la alimentación eléctrica.
•
El aparato no es un juguete. Quisiera Ud mantener el aparato, sus accesorios y el
material de embalaje alejados del alcance de los niños y de los animales domésticos para evitar accidentes y asfixias.
•
Proteja el ap arato de sucieda d. No limpie el apar ato con gasolina ni con ot ros productos agresivos. Nosotros recomendamos para la limpieza el aparato un paño
en microfibras exento de bolitas de frisado suavemente embebido en agua. Antes
de la limpieza del aparato, quisiera Ud apagar el aparato y quisiera Ud cortar
la alimentación eléctrica o retire las baterías.
•
Almacene el aparato en un lugar exento de polvo, seco y fresco.
•
Quisiera Usted practicar una gestión correcta de los residuos de aparatos eléctricos y electrónicos en caso de que su aparato esté defectuoso u obsoleto de
acuerdo con la directiva de gestión de residuos eléctricos y electrónicos RAEE.
Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos
eléctricos y electrónicos, su reprocesamiento y puntos de recogida junto del
ayuntamiento.
15
02 | INSTRUCCIONES DE ADVERTENCIA
PARA BATERÍAS/ACUMULADORES
Utilice siempre baterías recargables de marca. Al insertar las baterías asegúrese de
la polaridad correcta (+/-). Quite las baterías de si no lo va a utilizar durante largos
periodos de tiempo. No lance las baterías al fuego. No las ponga en cortocircuito
ni las desmonte. Asegúrese de nunca recargar pilas nones recargables - riesgo de
explosión! Asegúrese de quitar inmediatamente baterías con fugas del interior del
aparato. Quisiera Usted limpiar los contactos antes de insertar baterías nuevas. Peligro de quemaduras si Usted ha tocado el ácido de las baterías. En caso que Usted
ha tocado el ácido de las baterías, lavar las zonas del cuerpo con agua abundante y
contacte de inmediato un médico. Las baterías pueden ser peligrosas para la salud
en el caso que Usted las engulla. Mantenga las baterías alejadas del alcance de los
niños y de los animales domésticos. Las baterías no deben depositarse en la basura
domést ica, deben elim inarse de la forma co rrecta a través de p untos especializ ados
para asegurar una eliminación sin dañar el medioambiente (ver también capítulo
“Gestión de pilas/acumuladores usadas”).
05 | PUESTA EN MARCHA
ATENCIÓN
Antes de realizar o desconectar conexiones de cables, asegúrese de que el interruptor principal (11) esté en la posición O= apagado.
Quisiera insertar el enchufe de conexión del bloque de alimentación (12c) en la
toma de conexión (7) del anillo de luz. Quisiera Ud conectar el cable de alimentación (12b) con la toma de conexión (12a) y conecte el bloque de alimentación con
una caja de enchufe.
Quisiera Ud encender el anillo de luz por medio del interruptor principal (11):
Posición I = Encendido.
ATENCIÓN
Después de cada utilización, quisiera Ud apagar por favor el anillo de luz por
medio del interruptor principal (11) (Posición O = Apagado).
03 | DESCRIPCIÓN DEL PRODUCTO
•
Fuente de luz LED versátil para la toma de imágenes y grabación de vídeo
•
La luz suave y uniforme compensa las imperfecciones de la piel y forma
un reflejo anular natural en el ojo.
•
Regulación continúa de la temperatura de color y de la luminosidad
•
Ajustable de frente – ideal para autorretratos o vídeos de belleza
•
2 zapatas universales para flash
•
Soporte para trípode de lámpara con función basculante
(trípode de lámpara opcional)
•
Posibilidad de funcionamiento con baterías recargables
(baterías recargables opcionales)
•
El suministro incluye espejo, soporte para smartphone con cuello
de cisne, mini cabeza de bola, fuente de alimentación y bolsa
04 | NOMENCLATURA
1 Zapatas universales para flash
2 Regulador frontal
3 Tornillo de sujeción (inclinación)
4 Soporte para trípode de lámpara (trípode de lámpara en opción)
4a) Tornillo de cierre
5 Compartimiento para acumuladores
6 Pines de conexión de los acumuladores
7 Toma de conexión para bloque de alimentación
8 Indicación luminosa LED de la temperatura de color
9 Indicación luminosa LED de luminosidad
10 Regulador
11 Interruptor principal
12 Bloque de alimentación
12a) Toma de conexión para cable de alimentación
12b) Cable de alimentación
12c) Enchufe de conexión
13 Cabeza de rótula
13a) Tornillo de cierre
13b) Zapata para flash
14 Soporte para Smartphone
14a) Tornillo de cierre
14b) Zapata para flash
15 Espejo
15a) Tornillo de cierre
15b) Zapata para flash
06 | FUNCIONAMIENTO CON ACCUMULADOR RECARGABLE
Alternativamente el anillo de luz SL-480 puede ser utilizado con 2 acumuladores de
iones de litio del tipo (Repuesto) Sony NP-F750/F970 (en opción). Estos acumula-
dores están disponibles en opción en la casa DÖRR.
ATENCIÓN
Antes de insertar o retirar los acumuladores, quisiera Ud asegurarse de que
el anillo de luz esté apagado: (interruptor principal (11) en la posición O = apagado).
Quisiera insertar los acumuladores de iones de litio con los bornes hacia los pines
de conexión (6) en los dos compartimientos de acumuladores (5). Empuje los acumuladores hasta el fondo hacia los pines de conexión (6).
Quisiera encender el anillo de luz por medio del interruptor principal (11):
Posición I = Encendido.
NOTA
Cuando opere con acumuladores, quisiera Ud retirar los acumuladores si el
anillo de luz no es utilizado durante un período de tiempo más largo.
Para retirar los acumuladores de iones de litio, quisiera Ud empujarlos hacia atrás y
retirarlos de los compartimientos de acumuladores.
07 | UTILIZACIÓN
Quisiera Ud conectar el anillo de luz por medio del interruptor principal (11):
Posición I = Encendido.
Presione brevemente el regulador (10). La indicación luminosa LED de la temperatura de color (8) parpadea. Girando el regulador (10) puede Ud seleccionar la
temperatura de color deseada de 3200 K hasta 5500 K.
Presione el regulador (10) para confirmar su entrada y para ajustar la luminosidad
de 0 hasta 99% (es igual a 100%).
Alternativamente, los ajustes también se pueden realizar como se ha descrito por
medio del regulador frontal (2).
ATENCIÓN
Después de cada utilización, quisiera Ud apagar por favor el anillo de luz por
medio del interruptor principal (11) (Posición O = Apagado).
08 | EJEMPLOS DE MONTAJE Y APLICACIÓN
16
08.1 MONTAJE SOBRE UN TRÍPODE DE ILUMINACIÓN
09 | LIMPIEZA Y ALMACENAMIENTO
TRÍPODE DE ILUMINACIÓN EN OPCIÓN
Quisiera colocar el anillo de luz con un soporte para trípode (4) sobre un soporte
con espiga roscada y apriete el tornillo de cierre (4a).
ATENCIÓN
Para evitar que el anillo de luz se incline, quisiera Ud alinear el anillo de luz
sobre un trípode con las patas bien abiertas. Asegúrese de que el trípode esté
sobre una superficie plana y seca.
Los trípodes de iluminación están disponibles como opción en la DÖRR.
Afl oje el tornillo de sujeción de inclinación (3) y ajuste el ángulo de iluminación
deseado.
08.2 EJEMPLOS DE APLICACIÓN
Para montar la cabeza de rótula (13), el soporte para Smartphone (14) o el espejo
(15), quisiera Ud deslizar la zapata de fl ash respectiva (13b, 14b o 15b) en una de las
zapatas universales para fl ash (1) del anillo de luz. Quisiera Ud apretar los tornillos
de cierre (13a, 14a o 15a) hacia abajo.
No limpie el aparato con gasolina ni con otros productos agresivos. Nosotros recomendamos para la limpieza del aparato un paño en microfi bras exento de bolitas
de frisado suavemente embebido en agua. Antes de la limpieza del aparato, qui-
siera Ud apagar el aparato y quisiera Ud cortar la alimentación eléctrica o retire
las baterías. Almacene el aparato en un lugar exento de polvo, seco y fresco. Este
aparato no es un juguete. Mantenga el aparato alejado del alcance de los niños.
Mantenga el aparato alejado de los animales domésticos.
10 | CARACTERÍSTICAS TÉCNICAS
Número de lámparas LED 480
Emitancia luminosa máx. 1000 Lux/1 m
Temperatura de color 3200 - 5500 K
Índice de reproducción
de colores (IRC)
Potencia 65 W
Diámetro exterior aprox. 45 cm
Diámetro interior aprox. 30 cm
Bloque de alimentación AC 100-240V ~ 50/60Hz 2,5A máx.
Caja Caja robusta en material plástico
Peso aprox. 1380 g
95 R
a
Alternativamente:
2 acumuladores de iones de litio del tipo
(de repuesto-) Sony NP-F750/F970 (en opción)
11 | VOLUMEN DE SUMINISTRO
1x Anillo de luz SL-480
1x Bloque de alimentación
1x Cable de alimentación
1x Cabeza de rótula mini
1x Soporte para Smartphone con cuello de cisne
1x Espejo
1x Bolsa
1x Instrucciones de seguridad
17
12 | GESTIÓN, MARCA CE
12.1 GESTIÓN DE PILAS/ACUMULADORES USADAS
Las pilas y baterías están marcadas con un cubo de basura tachado. Este símbolo indi ca que las pilas descargadas y baterías recargables en fin al de su vida
útil no pueden ser tratadas como residuos domésticos normales. Las pilas y
baterías pueden contener substancias peligrosas que tienen consecuencias
negativas para el medio ambiente y para la salud h umana. Por favor utilice los
sistemas de retorno y recogida disponibles en su país para la eliminación de
los residuos de pilas.
12.2 REGLAMENTACIÓN RAEE
La Directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos que se
encuentra en vigor desde 13 febrero 2003) tuvo como consecuencia una
modificación de la gestión de los residuos eléctricos. (La finalidad esencial
de esta directiva es reducir la cantidad de residuos eléctricos y electrónicos
encorajando la reutilización, el reciclaje y otras formas de reciclaje con el
objetivo de reducir l a cantidad de residuos). El símbolo RAEE (cubo de basura)
en el equipo y en el embalaje advierte que el presente producto no debe
ser tratado como residuo doméstico. Usted es responsable de entregar todos
los aparatos eléctricos y electrónicos en final de su vida útil en los puntos
de recogida correspondientes. Una recogida selectiva así como un reciclaje
sensato de los residuos eléctricos constituyen una condición previa para una
buena gestión de los recursos. Además el reciclaje de los residuos eléctricos
es una contribución para la conservación de la naturaleza y así preservar la
buena salud de los seres humanos. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junta del ayuntamiento, de empresas
especializadas eliminadoras de basura, comercio especializado y junto del
fabricante del aparato.
12.3 CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS
Este producto cumple con la directiva europea RoHS para la restricción del
uso de ciertas sustancias peligrosas en los aparatos eléctricos y electrónicos
y sus enmiendas.
12.4 MARCA DE CONFORMIDAD EUROPEA CE
El marcado CE cumple con las normas europeas e indica que el producto
cumple con los requisitos de las directivas de la UE aplicables.
18
IT
GRAZIE per aver scelto questo prodotto di qualità DÖRR.
01 | SUGGERIMENTI PER LA SICUREZZA
•
Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi
di esseri umani o animali! ATTENZIONE: Fissando la luce per un periodo prolungato può causare un danno irreversibile alla retina.
Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza
accuratamente prima dell'uso.
Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro.
Se altre persone usano questo dispositivo, fa si che questo manuale di istruzioni
sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il
dispositivo in caso di vendita.
DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza.
•
Non utilizzare o toccare il dispositivo con le mani bagnate.
•
Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una
stanza in maniera definitiva.
•
Tenere lontano da materiali infiammabili.
•
Assicurare una ventilazione sufficiente durante il funzionamento. Non coprire
mai le fessure di ventilazione.
•
Assicurarsi di utilizzare il dispositivo solo con adeguate batterie a Li-Ion di alta
qualità di tipo Sony NP-F750/970 (batterie opzionali).
•
Assicurarsi di spegnere il dispositivo dall‘interruttore principale prima di scollegare la batteria o l‘alimentatore.
•
Utilizzare solo il cavo di alimentazione originale. Non utilizzare un cavo di prolunga. Fare attenzione che nessuno inciampi sui cavi di collegamenti.
•
Per evitare l‘inclinazione della luce a LED, allineare la striscia luminosa su una
gamba del treppiede ampiamente estesa. Assicurarsi che il piedistallo si trovi su
un terreno piano e asciutto (treppiede opzionali).
•
Spegnere la luce a LED dopo l‘uso e lasciarla raffreddare prima di riporre il dispositivo nella borsa.
•
Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.
•
Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo
caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo di nuovo.
•
Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando
è necessaria l‘assistenza o la riparazione, contattare il personale di assistenza
qualificato.
•
Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo
sotto supervisione.
•
Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.
•
Spegnere il dispositivo dopo l‘uso e scollegarlo dalla fonte di alimentazione.
•
Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento
mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai
bambini e dagli animali domestici.
•
Proteggere l‘apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o
benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per
pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il
dispositivo e scollegare il cavo di alimentazione o rimuovere le batterie.
•
Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
•
Se il dispositivo è difettoso o non viene più utilizzato, smaltire l‘apparecchio
secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le
autorità locali, incaricati dello smaltimento dei rifiuti.
19
02 | CONSIGLI DI SICUREZZA PER BATTERIE
RICARICABILI
Utilizzare solo batterie di alta qualità di marche popolari. Quando si inserisce la
batteria si prega di rispettare la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositivo non è in uso per un periodo più lungo. Non gettare le
batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non
ricari care mai le batteri e non ricaricab ili – pericolo di esp losione! Rimuover e immediatamente le batterie se si vede una fuoriuscita dal dispositivo. Rischio di bruciarsi
con l‘acido della batteria. Pulire i contatti prima di inserire batterie nuove. In caso
di contatto con l‘acido della batteria, lavare l‘area interessata con acqua e sapone e
consultare immediatamente un medico. Le batterie possono essere pericolose per
la vita in caso di ingestione. Tenere le batterie lontano dalla portata dei bambini e
animali domestici. Non gettare le batterie nei rifiuti domestici (vedi anche "Smaltimento delle batterie / accumulatori").
05 | UTILIZZO
ATTENZIONE
Prima di collegare o scollegare i collegamenti dei cavi, assicurarsi che l'interruttore principale (11) sia in posizione O = “off” spento.
Inserire la spina per la connessione (12c) nella presa (7) alla luce anulare. Inserire il
cavo di alimentazione (12b) nella presa del cavo di alimentazione (12a) e collegare
l'alimentatore a una presa di corrente.
Accendere la luce a LED sull'interruttore principale (11): posizione I = “On” Acceso.
ATTENZIONE
Dopo ogni utilizzo, spegnere la luce anulare (interruttore principale 11 = posizione O = “off” spento).
03 | DESCRIZIONE DEL PRODOTTO
•
Sorgente luminosa a LED versatile per riprese fotografiche e video
•
La luce morbida e uniforme riduce le imperfezioni della pelle e crea
un riflesso rotondo naturale a forma di cerchio nell'occhio
•
Controllo continuo della temperatura del colore e della potenza della luce
•
Regolabile dalla parte anteriore – ideale per autoritratti o video di bellezza
•
2 Slitte universali contatto caldo
•
Supporto per asta luminosa con funzione di inclinazione
(supporto luce opzionale)
•
Funzionamento a batteria possibile (batterie opzionali)
•
Fornito con specchio, porta smartphone con collo di cigno,
mini testa a sfera, alimentatore e borsa
04 | NOMENCLATURA
1 Slitta universale contatto caldo
2 Manopola di controllo frontale
3 Vite di bloccaggio (angolo di inclinazione)
4 Staa per supporto dello stativo luce (supporto dello stativo luce opzionale)
4a) Vite di bloccaggio
5 Vano batteria
6 Perni di contatto della batteria
7 Presa per adattatore di corrente
8 Display a LED per temperatura colore
9 Display a LED per luminosità
10 Manopola di controllo
11 Interruttore principale
12 Adattatore di alimentazione
12a) Presa per cavo di alimentazione
12b) Cavo di alimentazione
12c) Spina per la connessione
13 Testa a sfera
13a) Vite di bloccaggio
13b) Attacco a contatto caldo
14 Porta smartphone
14a) Vite di bloccaggio
14b) Attacco a contatto caldo
15 Specchio
15a) Vite di bloccaggio
15b) Attacco a contatto caldo
06 | FUNZIONAMENTO CON BATTERIE RICARICABILI
In alternativa, la luce anulare SL-480 può essere utilizzata con 2 batterie agli ioni di
litio (sostituzione-) Sony NP-F750/F970 (opzionale). Queste batterie sono opzio-
nalmente disponibili da DÖRR.
ATTENZIONE
Prima di inserire o rimuovere le batterie agli ioni di litio, assicurarsi che la luce
anulare sia spenta (interruttore principale (11) in posizione O = “off” spento).
Inserire le batterie agli ioni di litio nel vano della batteria (5) con i contatti della
batteria rivolti verso i perni di contatto della batteria (6). Far scorrere la batteria
completamente in avanti fino a toccare i perni di contatto della batteria (6).
Accendere la luce anulare sull'interruttore principale (11):
posizione I = “On” Acceso.
NOTA
Si prega d i rimuovere le batterie quando la luce an ulare non viene u tilizzata per
un lungo periodo di tempo.
Per rimuove re le batterie agli i oni di litio, far scor rere le batterie all 'indietro e rimu overle dal vano della batteria.
07 | OPERAZIONI
Accendere la luce anulare sull'interruttore principale (11):
posizione I = “On” Acceso.
Premere brevemente la manopola di controllo (10). Il display a LED per la temperatura del colore (8) lampeggia. Ruotare la manopola di controllo (10) per selezionare
la temperatura colore desiderata da 3200 K a 5500 K.
Premere la manopola di controllo (10) per confermare la selezione e immettere
l'impostazione per la luminosità (9) da 0 a 99% (corrisponde a una luminosità
del 100%).
In alternativa, le imp ostazioni descritte sop ra possono essere eseguite anche con la
manopola di controllo anteriore (2).
ATTENZIONE
Dopo ogni utilizzo, spegnere la luce anulare (interruttore principale 11 = posizione O = “off” spento).
20
08 | MONTAGGIO ED ESEMPI DI APPLICAZIONE
09 | PULIZIA E STOCCAGGIO
08.1 MONTAGGIO SUL STATIVO SUPPORTO PER LUCE
STATIVO SUPPORTO PER LUCE OPZIONALE
Posizionare la luce anulare con la sta a (4) su un stativo supporto per luce con il
perno e serrare la vite di bloccaggio (4a).
ATTENZIONE
Per evita re l'inclinazion e della luce anul are, allineare l a luce anulare su un t reppiedi con le gambe molte estese. Assicurarsi che lo stativo supporto per luce si
trovi su un terreno piano e asciutto.
Gli stativi supporto per luce sono opzionalmente disponibili da DÖRR.
Allentare la vite di bloccaggio per la funzione di inclinazione (3) e impostare
l'angolo di illuminazione desiderato.
08.2 ESEMPI PER L'APPLICAZIONE
Per montare la testa a sfera (13), il supporto per smartphone (14) o lo specchio (15),
far scorre re la rispettiva at tacco a contatto c aldo (13b, 14b o 15b) in uno d ei supporti
a slitta universale a contatto caldo (1) sulla luce anulare. Avvitare le viti di bloccaggio (13a, 14a o 15a).
Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne
del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e scollegare
il cavo di alimentazione o rimuovere le batterie. Conservare il dispositivo in un
luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo –
tenere fuori dalla portata dei bambini. Tenere lontano da animali domestici.
10 | SPECIFICHE TECNICHE
Numero di LED 480
Intensità luce max. 1000 Lux/1 m
Temperatura colore 3200 - 5500 K
Indice di resa cromatica
(CRI)
Potenza 65 W
Diametro esterno circa. 45 cm
Diametro interno circa. 30 cm
Fonte di energia AC 100-240V ~ 50/60Hz 2,5A max.
Custodia Robusto alloggiamento in plastica
Peso circa 1380 g
95 R
a
Alternativa: 2x Batteria agli ioni di litio
(sostituzione-) Sony NP-F750/F970 (opzionale)
11 | RILASCIATO CON
1x Luce anulare SL-480
1x Adattatore di alimentazione
1x Cavo di alimentazione
1x Mini testa a sfera
1x Porta smartphone con collo d'oca
1x Specchio
1x Borsa
1x Consigli per la sicurezza
21
12 | SMALTIMENTO, MARCHIO CE
12.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI
Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo
simbolo indica che le batterie e gli accumulatori che non possano più essere
ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici.
Le batterie possono contenere sostanze nocive che possono causare danni
alla salute e all'ambiente. Si prega di utilizzare i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifiuti delle batterie.
12.2 INFORMAZIONI RAEE
La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la
direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale
di questa direttiva è quello di evitare di creare rifiuti elettronici. Riciclaggio e
altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre
gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significa
che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i
rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici
presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo
significativo per proteggere il nostro ambiente e la s alute umana. Per ulteriori
informazioni sul corretto smaltimento delle apparecchiature elettriche ed
elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità
locali, le società di gestione dei rifiuti, il rivenditore o il produttore di questo
dispositivo.
12.3 CONFORMITÀ A ROHS
Questo prodotto è conforme alla direttiva europea RoHS per la restrizione
dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche
ed elettroniche e relativi emendamenti.
12.4 MARCHIO CE
La marcatura CE è conforme agli standard europei e indica che il prodotto
soddisfa i requisiti delle direttive UE applicabili.
22
DÖRR STUDIO RINGLEUCHTE SL-480 LED
Artikel Nr 373462
DÖRR GmbH Messerschmittstr. 1 D-89231 Neu-Ulm · Fon +49 731.970 37 69 · info@doerrfoto.de · doerr-foto.de
doerr-foto.de
Loading...
