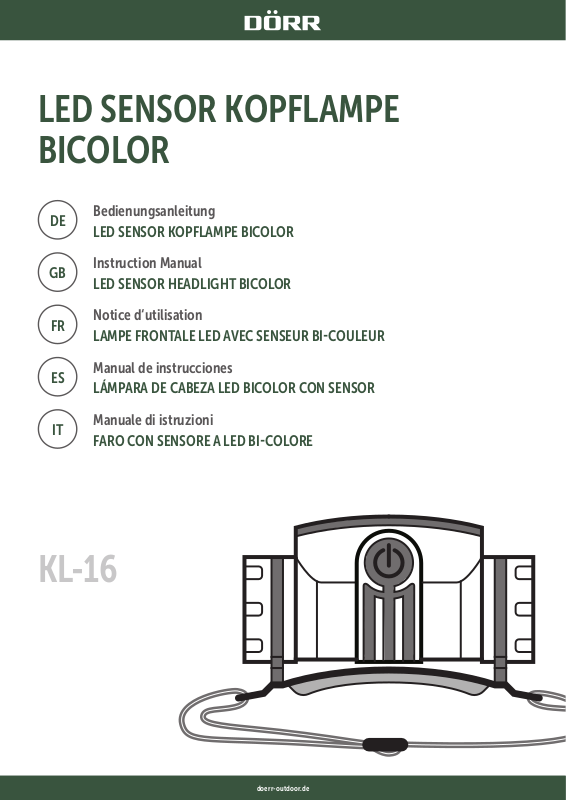

Page 1
LED SENSOR KOPFLAMPE
BICOLOR
Bedienungsanleitung
DE
LED SENSOR KOPFLAMPE BICOLOR
Instruction Manual
GB
LED SENSOR HEADLIGHT BICOLOR
Notice d‘utilisation
FR
LAMPE FRONTALE LED AVEC SENSEUR BICOULEUR
Manual de instrucciones
ES
LÁMPARA DE CABEZA LED BICOLOR CON SENSOR
Manuale di istruzioni
IT
FARO CON SENSORE A LED BICOLORE
KL-16
01doerr-outdoor.de
Page 2
DE
Teilebeschreibung
GB/FR
ES/IT
Nomenclature
Nomenclatura
2
1
3
4 5
6
7
8
11 12
9
10
02
Page 3
DE
VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR ent-
schieden haben.
Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die
Sicherheitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren
Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen
diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.
DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise.
01 | SICHERHEITSHINWEISE
•
Schaue n Sie nicht direkt in die LED un d richten Sie den Lichtstra hl nicht direkt
in die Augen von Menschen oder Tieren!
•
ACHTUNG: Ein längeres Hineinschauen in die Leuchte kann zu irreversiblen
Netzhautschäden im Auge führen.
•
Die Leuchte ist nicht für Untersuchungen der Augen (Pupillentest) geeignet!
•
Richten Sie die Lampe nicht auf Fahrzeuge oder Flugzeuge.
•
Leuchten Sie keine optisch stark bündelnden Gegenstände an (z.B. Spiegel) – es
besteht Brandgefahr!
•
Verwenden Sie das Gerät nur mit einem geeigneten, hochwertigen Li-Ion Akku
des Typs 18650 der gegen Über- oder Unterspannung und gegen Kurzschluss und
Falschpolung geschützt ist.
•
Falls die Kopflampe über einen längeren Zeitraum nicht benutzt wird, laden Sie
den Akku auf ca. 60% auf um eine Tiefenentladung des Akkus zu vermeiden.
•
Lassen Sie die Kopflampe während des Ladevorgangs nicht unbeaufsichtigt.
•
Schalten Sie die Kopflampe nach Gebrauch aus.
•
Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und
extremen Temperaturen.
•
Benutzen und berühren Sie das Gerät nicht mit nassen Händen.
•
Schützen Sie das Gerät vor Stößen. Verwenden Sie das Gerät nicht, wenn es heruntergefallen ist. In diesem Fall lassen Sie es von einem qualifizierten Elektriker
überprüfen bevor Sie das Gerät wieder einschalten.
•
Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren. Kontaktieren Sie bitte Ihren Fachhändler.
•
Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät
unter Anleitung und Aufsicht bedienen.
•
Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollten einen Mindestabstand von 30 cm einhalten, da das
Gerät Magnetfelder erzeugt.
•
Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und
Geräten, die starke elektromagnetische Felder erzeugen.
•
Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstickung
vorzubeugen.
•
Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder
scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts zu reinigen. Vor der Reinigung
schalten Sie das Gerät aus entnehmen Sie den Akku.
•
Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
•
Bitte entsorgen Sie das Gerät, wenn es defekt ist oder keine Nutzung mehr geplant
ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind,
zur Verfügung.
02 | AKKU WARNHINWEISE
Beim Einlegen des Akkus auf die richtige Polung achten (+/-). Bei längerem Nichtgebrauch, bitte den Akku entnehmen. Werfen Sie Akkus nicht ins Feuer, schließen Sie
sie nicht kurz und nehmen Sie sie nicht auseinander – Explosionsgefahr! Nehmen
Sie auslaufende Akkus sofort aus dem Gerät. Es besteht Verätzungsgefahr durch
Batteriesäure! Reinigen Sie die Kontakte, bevor Sie einen neuen Akku einlegen. Bei
Kontakt mit Batteriesäure die betroenen Stellen sofort mit reichlich klarem Wasser
spülen und umgehend einen Arzt kontaktieren. Akkus können beim Verschlucken
lebensgefährlich sein. Bewahren Sie Akkus unerreichbar für Kinder und Haustiere
auf. Akkus dürfen nicht im Hausmüll entsorgt werden (siehe auch Kapitel „Batterie/
Akku Entsorgung“).
03
Page 4
03 | PRODUKTBESCHREIBUNG
06 | BEDIENUNG
Die DÖRR KL-16 Sensor Light Kopflampe ist eine zuverlässige LED Lichtquelle auf
der Jagd und im Wald, beim Angeln, bei Sport- und Outdoor-Aktivitäten. Je nach
Bedarf kann zwischen zwei Farbmodi und verschiedenen Helligkeitsstufen ausgewählt werden. Mit der praktischen Sensor-Funktion schalten Sie die Lampe mit nur
einem Handwink ein oder aus und haben immer beide Hände frei. Die Halterung
der Kopfleuchte ist magnetisch – so lässt sich die Leuchte schnell vom Stirnband
abnehmen und kann z.B. als Handleuchte verwendet werden oder an metallische
Oberflächen befestigt werden.
04 | EIGENSCHAFTEN
•
Ultrahelles, weißes und rotes LED Licht
•
Sensor-Funktion: mit einem Handwink lässt sich die Kopflampe
ein- und ausschalten
•
Maximale Helligkeit weißes Licht: 150 Lumen, in 3 Stufen einstellbar
(100%, 50%, 25%)
•
Abnehmbarer Lampenkopf mit Magnethalterung
•
Inklusive langlebigem Lithium-Ionen-Akku und USB Ladekabel
•
Stoß- und wetterfestes Gehäuse
•
An Kopf- oder Helmgröße anpassbares Stretch-Kopfband
05 | TEILEBESCHREIBUNG
1 Neigbarer LED Lampenkopf
2 Sensor Funktions-LED
3 Ein/Aus Druckknopf
4 Akkufach
5 Akkufachdeckel
6 Gummiabdeckung Micro USB Anschluss
7 Micro USB Anschluss
8 LED Ladeanzeige (rot/grün)
9 Magnethalterung
10 Stretch-Kopfband
11 Li-Ion Akku (Typ 18650 3.7V 2200mAh)
12 USB Ladekabel
Die KL-16 Kopflampe wird mit einem leistungsstarken, langlebigen Li-Ion Akku (Typ
18650 3.7V 2200mAh) ausgeliefert. Vor dem ersten Gebrauch laden Sie den Akku
bitte vollständig auf:

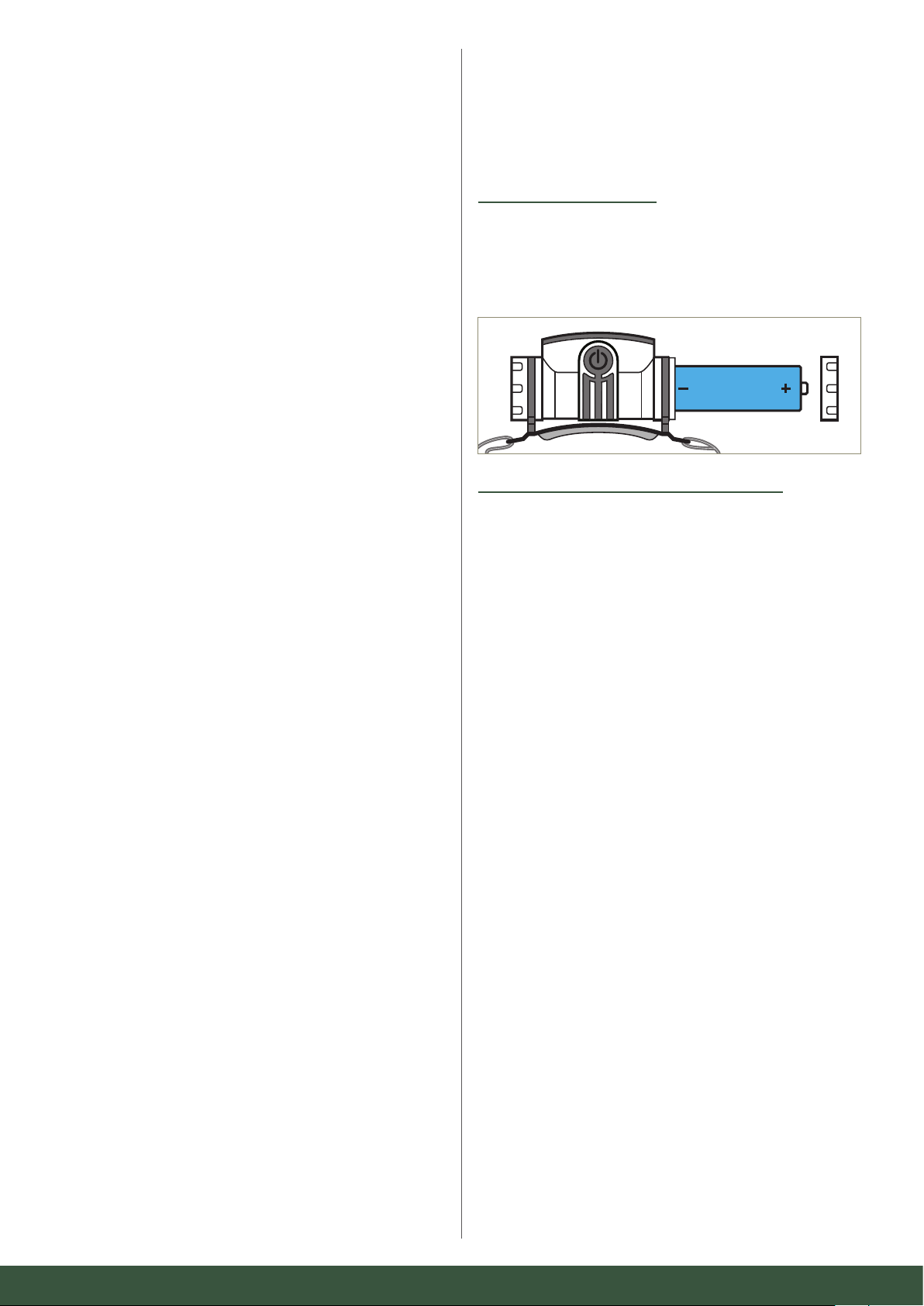

06.1 EINLEGEN DES LIION AKKUS
Zum Önen des Akkufachs (4) drehen Sie den Akkufachdeckel (5) in Pfeilrichtung
"Open" auf. Legen Sie den mitgelieferten Li-Ion Akku (11) gemäß Polung +/- in das
Akkufach (4) ein. Drehen Sie den Akkufachdeckel (5) in Pfeilrichtung "Close" wieder
zu.
06.2 AUFLADEN DES LIION AKKUS
Önen Sie die Gummiabdeckung (6). Darunter verbirgt sich der Micro USB Anschluss (7). Verbinden Sie die Kopflampe mittels des mitgelieferten USB Kabels (12)
an eine USB Ladequelle Ihrer Wahl. Während des Ladevorgangs leuchtet die LED
Ladeanzeige (8) rot. Nach ca. 4 Stunden ist der Li-Ion Akku vollständig aufgeladen
und die LED Ladeanzeige (8) leuchtet grün. Schließen Sie die Gummiabdeckung (6)
wieder ordnungsgemäß um den Spritzwasserschutz zu gewährleisten.
04
Page 5
06.3 EIN/AUSSCHALTEN UND FUNKTIONEN DER KOPFLAMPE
Ein/Aus Knopf (3)
1 mal kurz drücken
Einschalten
100% Helligkeit
(Weißlicht)
2 Sekunden
gedrückt halten:
Licht geht aus
Sensor Funktion
mit 100% Helligkeit
ist aktiviert.
Sensor-Funktions-
LED (2) leuchtet rot.
<5
Sek.
Ein/Aus Knopf (3)
ein 2. Mal drücken
50% Helligkeit
(Weißlicht)
2 Sekunden
gedrückt halten:
Licht geht aus
Sensor Funktion
mit 50% Helligkeit
ist aktiviert.
Sensor-Funktions-
LED (2) leuchtet rot.
<5
Sek.
Ein/Aus Knopf (3)
ein 3. Mal drücken
25% Helligkeit
(Weißlicht)
2 Sekunden
gedrückt halten:
Licht geht aus
Sensor Funktion
mit 25% Helligkeit
ist aktiviert.
Sensor-Funktions-
LED (2) leuchtet rot.
<5
Sek.
Ein/Aus Knopf (3)
ein 4. Mal drücken
Aus
Ein/Aus Knopf (3)
2 mal kurz
hintereinander drücken
(Doppelklick)
Einschalten
100% Helligkeit
Rotes Licht
2 Sekunden
gedrückt halten:
Licht geht aus
Sensor Funktion
mit 100% Rotlicht
ist aktiviert.
Sensor-Funktions-
LED (2) leuchtet rot.
Durch einen Handwink
vor dem Lampenkopf
schalten Sie die
Kopflampe ein oder aus.
1 Mal kurz drücken
um die Kopflampe
auszuschalten.
Sensor-Funktions-
LED (2) erlischt.
BEACHTEN
Befindet sich die Kopflampe im Sensor Modus und das Licht ist aus, steht die Kopflampe trotzdem unter Spannung und verbraucht Energie.
Vergessen Sie daher nicht, die Kopflampe nach Gebrauch ganz auszuschalten.
Durch einen Handwink
vor dem Lampenkopf
schalten Sie die
Kopflampe ein oder aus.
1 Mal kurz drücken
um die Kopflampe
auszuschalten.
Sensor-Funktions-
LED (2) erlischt.
Durch einen Handwink
vor dem Lampenkopf
schalten Sie die
Kopflampe ein oder aus.
1 Mal kurz drücken
um die Kopflampe
auszuschalten.
Sensor-Funktions-
LED (2) erlischt.
Hinweis
Befindet sich die
Kopflampe für länger
als 5 Sekunden in
einem Lichtmodus,
lässt sich die Kopflampe
durch 1x kurz Drücken
direkt ausschalten.
Durch einen Handwink
vor dem Lampenkopf
schalten Sie die
Kopflampe ein oder aus.
1 Mal kurz drücken
um die Kopflampe
auszuschalten.
Sensor-Funktions-
LED (2) erlischt.
05
Page 6
07 | MAGNETHALTERUNG
Die Halterung (9) der Kopfleuchte ist magnetisch – so lässt sich der LED Lampenkopf (1) schnell vom Stirnband abnehmen und kann z.B. als Handleuchte verwendet werden
oder an metallische Oberflächen befestigt werden.
08 | REINIGUNG UND AUFBEWAHRUNG
Reinigen Sie die Kopflampe nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch, um die äußeren Bauteile zu
reinigen. Bitte vor der Reinigung den Akku entnehmen. Das Stretch-Kopfband lässt sich abnehmen und bei 30° in der Waschmaschine waschen. Nicht trocknergeeignet.
Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät
von Haustieren fern.
09 | TECHNISCHE DATEN
Funktionen 100% Helligkeit 50% Helligkeit 25% Helligkeit 100% Helligkeit Rotlicht
Sensorfunktion in allen Helligkeitsmodi und im Rotlichtmodus
Helligkeit ca. 150 Lumen 75 Lumen 40 Lumen 20 Lumen
Farbwiedergabeindex CRI ≥ 70 R
Betriebsdauer ca.
(mit voll aufgeladenem Akku)
Leuchtmittel weiß: 2 W LED rot: 2 W LED
Reichweite bis ca. 20 m
Stoßfestigkeit bis zu Fallhöhe ca. 1,5 m
Schutzklasse IPX4
Stromversorgung 1x Lithium-Ionen Akku Typ 18650 3,7V 2200mAh (inklusive)
Material Kunststo
Farb e grau/schwarz
Abmessungen ca. 8 x 5,3 x 4 cm
Gewicht (mit Akku) ca. 132 g
4 Stunden 8 Stunden 15 Stunden 5 Stunden
a
10 | LIEFERUMFANG
1x Kopflampe KL-16
1x Li-Ionen Akku 18650
1x Micro USB Ladekabel
1x Sicherheitshinweise
06
Page 7
11 | ENTSORGUNG, CE KENNZEICHNUNG
11.1 BATTERIE/AKKU ENTSORGUNG
Batterien und Akkus sind mit dem Symbol einer durchgekreuzten Mülltonne
gekennzeichnet. Dieses Symbol weist darauf hin, dass leere Batterien oder
Akkus, die sich nicht mehr aufladen lassen, nicht im Hausmüll entsorgt werden dürfen. Möglicherweise enthalten Altbatterien Schadstoe, die Schaden
an Gesundheit und Umwelt verursachen können. Sie sind zur Rückgabe
gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet (Batteriegesetz §11 Gesetz zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren). Sie können Batterien nach Gebrauch
in der Verkaufsstelle oder in Ihrer unmittelbaren Nähe (z.B. in Kommunalen
Sammelstellen oder im Handel) unentgeltlich zurückgeben. Weiter können
Sie Batterien auch per Post an den Verkäufer zurücksenden.
11.2 WEEE HINWEIS
Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäische s Gesetz am 1 3. Februar 2003 in K raft trat, füh rte zu einer umf assenden
Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche
Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen
der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo
(Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass
das Produk t nicht im normalen Hausmüll entsorgt werden darf. Sie sind dafür
verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an
entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und
sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit
den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch
die Gesundheit der Menschen zu erhalten. Weitere Informationen über die
Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung
und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.
11.3 ROHS KONFORMITÄT
Dieses Produkt entspricht der europäischen RoHS-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten sowie deren Abwandlungen.
11.4 CE KENNZEICHEN
Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen und
signalisiert, dass das Gerät die Anforderungen aller für dieses Produkt gültigen EU-Richtlinien erfüllt.
07
Page 8
GB
THANK YOU for choosing this DÖRR quality product.
Please read the instruction manual and safety hints carefully before first use.
Keep this instruction manu al together with the device for future use. If ot her people
use this device, make this instruction manual available. This instruction manual is
part of the device and must be supplied with the device in case of sale.
DÖRR is not l iable for damages c aused by improper use or the fai lure to observe the
instruction manual and safety hints.
01 | SAFETY HINTS
•
Do not look directly into the LED and do not direct the light beam into the
eyes of humans or animals.
•
CAUTION: Looking into the light for an extended period of time may cause
an irreversible damage to the retina.
•
The light is not suitable for examinations of the eyes (pupils test).
•
Do not point the light at vehicles or aircrafts.
•
Do not light up any magnifying bundled objects (e.g. mirrors) – risk of fire!
•
Make sure to use the device only with an appropriate, high-quality Li-Ion battery
type 18650 which is protected against over or under voltage and against short
circuit and reverse polarity.
•
To avoid deep-discharge of the Li-Ion battery when device is not in use for a
longer period, please charge Li-Ion battery up to approx. 60%.
•
Never leave the light unattended while charging.
•
Turn off the light after use.
•
Protect th e device from rain, moisture, dire ct sunlight and ex treme temperatures.
•
Do not operate or touch the device with wet hands.
•
Protect the device against impacts. Do not use the device if it has been dropped.
In this case a qualified electrician should inspect the device before you use it
again.
•
Do not atte mpt to repair the devi ce by yourself. When ser vice or repair is req uired,
contact qualified service personnel.
•
People with physical or cognitive disabilities should use the device with supervision.
•
People with cardiac pacemakers, defibrillators or any other electrical implants
should maintain a minimum distance of 30 cm, as the device generates magnetic
fields.
•
Do not use the device nearby mobile phones and devices that generate strong
electromagnetic fields.
•
This device is not a toy. To prevent accidents and suf focation keep the device, the
accessories and the packing materials away from children and pets.
•
Protect the device against dirt. Never use aggressive cleansing agents or benzine
to clean the device. We recom mend a soft, slig htly damp microfiber cloth to clean
the outer parts of the device. Before cleaning make sure to switch off the device
and remove battery.
•
Store the device in a dust-free, dry and cool place.
•
If the device is defective or without any further use, dispose of the device
according to the Waste Electrical and Electronic Equipment Directive WEEE. For
further information, please contact your local authorities.
02 | SAFETY HINTS FOR RECHARGABLE BATTERIES
When inserting the battery please respect the correct polarity (+/-). Please remove
battery when device is not in use for a long period of time. Do not throw batteries
into fire, do not short-circuit and do not disassemble them. Never charge non-rechargeable batteries – risk of explosion! Remove leaking batteries from the device
immediately. Risk of battery acid burn! Clean the contacts before inserting fresh
batteries. In case of contact with battery acid, rinse the aected area immediately
with water and contact a doctor. Batteries can be dangerous to life if swallowed.
Keep batteries away from small children and pets. Do not dispose of batteries in
household waste (see also chapter "Disposal of Batteries/Accumulators").
08
Page 9
03 | PRODUCT DESCRIPTION
06 | OPERATION
The DÖRR KL-16 Sensor Head Light is a reliable LED light source in the forest and
on the hunt , for fishing as well as for sp orts and outdo or activities . Choose between
2 colour modes and dierent levels of brightness. With the useful sensor mode,
the head light can be switched on and o just with a hand wave. This allows you
to have both hands free at all times. The magnetic mount is detachable from the
headband – this way you may use it as a hand-help lamp or alternatively fix it to a
metallic surface.
04 | FEATURES
•
Ultra-bright, white and red LED light
•
Sensor mode: turn on and off the head light just with a hand wave
•
Maximum brightness white light: 150 Lumen, adjustable in 3 steps
(100%, 50%, 25%)
•
Detachable magnetic light head
•
Including rechargeable long-life Li-Ion battery and USB charging cable
•
Shock and weather proof housing
•
Stretch head band adaptable to head or helmet size

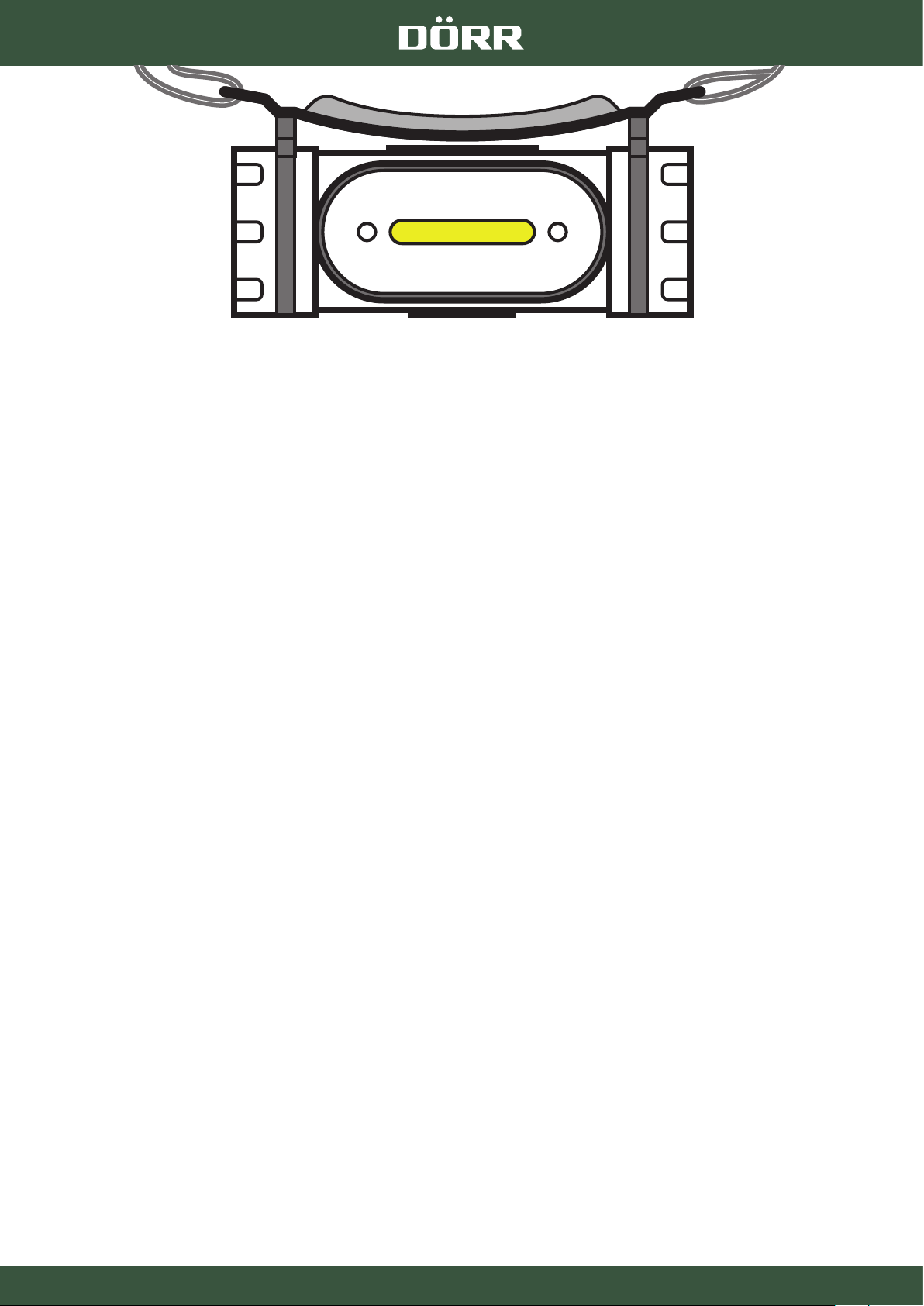

05 | NOMENCLATURE
1 Inclinable LED light head
2 Sensor function LED
3 On/O button
4 Battery compartment
5 Battery compartment cover
6 Rubber cover for USB port
7 Micro USB port
8 LED charging indicator (red/green)
9 Magnetic mount
10 Stretch head band
11 Rechargeable Li-Ion battery (type 18650 3.7V 2200mAh)
12 USB charging cable
The KL-16 comes with a powerful and long-life rechargeable Li-Ion battery (type
18650 3.7V 2200mAh). Before first use, please fully charge the battery:
06.1 INSERTING THE BATTERY
To open the battery compartment (4) turn the battery compartment cover (5) in arrow direction “Open”. When inserting the supplied Li-Ion bat tery (11) into the battery compa rtment (4) mind corre ct polarity +/-. In order to close the bat tery compartment (4) again, turn the battery compartment cover (5) in arrow direction “Close”.
06.2 CHARGING THE RECHARGEABLE LIION BATTERY
Open the rubber cover for USB port (6). When open you will see the Micro USB port
(7). Connect the USB charging c able (12) with your KL-16 and a USB chargin g source
of your choice. While charging the LED charging indicator (8) will light up in red.
After approximately 4 hours the Li-Ion battery is fully charged – The LED charging
indicator (8) lights up in green. Close the rubber cover for USB port (6) firmly again
to ensure the splash-water protection.
09
Page 10
06.3 TURNING ON/OFF AND FURTHER FUNCTION OF KL16
Press On/O (3)
once
Turn on
100% brightness
(white LED)
Press for
2 seconds:
LED light switches o
Sensor function
with 100% brightness is
activated.
Sensor function LED
(2) lights up in red.
<5
sec.
Press On/O (3)
50% brightness
LED light switches o
with 50% brightness is
Sensor function LED
(2) lights up in red.
2nd time
(white LED)
Press for
2 seconds:
Sensor function
activated.
<5
sec.
LED light switches o
with 25% brightness is
Sensor function LED
(2) lights up in red.
Press On/O (3)
3rd time
25% brightness
(white LED)
Press for
2 seconds:
Sensor function
activated.
<5
sec.
Press On/O (3)
4th time
O
Press On/O (3)
twice shortly
(double-click)
Turn on
100% brightness
(red LED)
Press for
2 seconds:
LED light switches o
Sensor function
with 100% red LED
brightness is activated.
Sensor function LED
(2) lights up in red.
Turn On/O the LED
light with a hand wave
in front of the sensor.
Press 1x shortly
to turn o
the LED light.
Sensor function LED
(2) turns o.
ATTENTION
While KL-16 is in sensor mode with light o, it will drain energy. After usage do not forget to turn o completely.
Turn On/O the LED
light with a hand wave
in front of the sensor.
Press 1x shortly
to turn o
the LED light.
Sensor function LED
(2) turns o.
Turn On/O the LED
light with a hand wave
in front of the sensor.
Press 1x shortly
to turn o
the LED light.
Sensor function LED
(2) turns o.
If the light is longer
than 5 seconds in
the head light can
directly pressing the
On/O button once.
Note
a light mode,
be turned o
Turn On/O the LED
light with a hand wave
in front of the sensor.
Press 1x shortly
to turn o
the LED light.
Sensor function LED
(2) turns o.
10
Page 11
07 | MAGNETIC MOUNT
The inclinable LED light head (1) is magnetic so it is detachable from the magnetic mount (9). This way you may use the light head (1) as hand torch or fix it to metallic surfaces.
08 | CLEANING AND STORAGE
Never use ag gressive cleansing a gents or benzine to clean the he ad light. We recomme nd a soft, slightly d amp microfiber cloth to clean the outer part s of the device. The he ad
strap can be removed and washed at 30° in the washing machine. Do not tumble dry. Store the device in a dust-free, dry and cool place. This device is not a toy – keep it out
of reach of children. Keep away from pets.
09 | TECHNICAL SPECIFICATIONS
Modes 100% brightness 50% brightness 25% brightness 100% brightness (red LED)
Sensor function available in every mode
Brightness approx. 150 Lumen 75 Lumen 40 Lumen 20 Lumen
Colour rendering index CRI ≥ 70 R
Runtime approx.
(with fully charged battery)
Illuminant white: 2 W LED red: 2 W LED
Beam distance approx. 20 m
Impact resistance up to approx. 1,5 m
Protection class IPX4
Power source 1x Lithium-Ion rechargeable battery - type 18650 3,7V 2200mAh (included)
Material Plastic material
Colour grey/black
Dimensions approx. 8 x 5,3 x 4 cm
Weight approx. (with battery) 132 g
4 hours 8 hours 15 hours 5 hours
a
10 | CONTENT
1 x Head light KL-16
1 x Li-Ion rechargeable battery type 18650
1 x Micro USB charging cable
1 x Safety hints
11
Page 12
11 | DISPOSAL, CE MARKING
11.1 DISPOSAL OF BATTERIES/ACCUMULATORS
Batteries are marked with the symbol of a crossed out bin. This symbol indicates that empty batteries or accumulators which can no longer be charged
should no t be disposed of with househol d waste. Waste batter ies may contain
harmful substances that can cause damage to health and to the environment.
Please use the return and collection systems available in your country for the
disposal of the waste batteries.
11.2 WEEE INFORMATION
The Waste Electrical and Electronic Equipment Directive (WEEE Directive) is
the European community directive on waste electrical and electronic equipment, which became European law in February 2003. The main purpose of
this directive is to prevent electronic waste. Recycling and other forms of
waste recovery should be encouraged to reduce waste. The symbol (trash
can) on the product and on the packing means that used electrical and electronic products should not be disposed of with general household waste. It
is your responsibility to dispose of all your electronic or electrical waste at
designated collection points. Disposing of this product correctly will help
to save valuable resources and it is a significant contribution to protect our
environment as well as human health. For more information about the correct disposal of electrical and electronic equipment, recycling and collection
points please contact your local authorities, waste management companies,
your retailer or the manufacturer of this device.
11.3 ROHS CONFORMITY
This prod uct is compliant wit h the European RoHS di rective for the rest riction
of use of cert ain hazardous su bstances in elec trical and elec tronic equipmen t
and its amendments.
11.4 CE MARKING
The CE marking complies with the European standards and indicates that the
product meets the requirements of the applicable EU directives.
12
Page 13
FR
NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR.
Veuillez lire soigneusement la notice d'utilisation et les consignes de sécurité
avant la première utilisation.
Veuillez garder cette notice d’utilisation ensemble avec l’appareil pour un e utilisation postérieure. Dans le cas où l’appareil est utilisé par plusieurs personnes, veuillez
mettre cette notice à leur disposition. Lorsque vous vendez l’appareil, cette notice
d’utilisation doit accompagner l’appareil et doit être livrée avec.
La société DÖRR se dégage de toute responsabilité dans le cas de dégâts dûs à
une utilisation non conforme de l’appareil ou dûs au non-respect de la notice
d’utilisation et des consignes de sécurité.
01 | CONSIGNES DE SÉCURITÉ
•
Ne pas regarder directement dans les lampes LED et ne pas diriger le rayon
lumineux directement sur les yeux des personnes ou animaux.
•
ATTENTION: Dans le cas où vous regardez longtemps directement dans la
lampe ceci peut causer des dégâts irréversibles au niveau de la rétine oculaire.
•
La lampe de poche ne convient pas pour les examens des yeux (test de la
pupille).
•
Veuillez ne pas pointer la lampe sur des véhicules ou des avions.
•
N’éclairez pas des objets qui focalisent fortement les rayons (par exemple un
miroir) – Il existe risque d’incendie!
•
N’utilisez l’appareil qu’avec un accumulateur approprié haut de gamme Lithiumion du type 18650, qui d oit être équipé d’une p rotection contre les s urtensions ou
les sous-tensions, contre les court circuits et une polarité incorrecte.
•
Si vous n’avez pas l’intention d’utiliser la lampe pendant une longue période,
veuillez charger l’accumulateur jusqu’à 60% de sa capacité afin d’éviter une
décharge extrême de l’accumulateur.
•
Pendant la recharge veuillez ne pas laisser la lampe non surveillée.
•
Veuillez éteindre la lampe après utilisation.
•
Tenir l’appareil à l’écart de pluie, de l’humidité, de l’exposition directe aux rayons
solaires. Protégez l’appareil des températures trop élevées.
•
Veuillez ne pas utiliser ou toucher l’appareil avec les mains mouillées.
•
Veuillez protéger l’appareil des chocs. N’utilisez pas l’appareil lorsque l’appareil
est tombé par terre. Le c as échéant faites vér ifier l’appareil par un électricien qualifié avant que vous allumiez l’appareil de nouveau.
•
Dans le cas où l’appareil s’avère défectueux ou défaillant, n’essayez surtout pas
l’ouvrir ou le réparer vous-même. Veuillez-vous adresser à un spécialiste.
•
Les personnes avec restric tions physiques ou cognitives doivent utiliser l ’appareil
sous la direction et surveillance d’un tiers.
•
Les personnes avec un pacemaker, avec un défibrillateur ou avec un autre type
d’implant électronique doivent garder une distance minimale de 30 cm, étant
donné que l’appareil produit un champ magnétique.
•
Veuillez ne pas utiliser l’appareil à la proximité de radiotéléphones et d’appareils,
qui puissent produire des champs électromagnétiques forts.
•
L’appareil n’est pas un jouet. Veuillez tenir l’appareil, ses accessoires et les matériaux d’emballage à l’écart des enfants et des animaux domestiques afin d’éviter
des accidents et des étouffements.
•
Veuillez protéger l’appareil des saletés. Nettoyez pas l’appareil avec de l’essence
ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage des pièces extérieures de l’appareil un chiffon microfibre légèrement
imbibé d’eau exempt de peluches. Avant le nettoyage veuillez éteindre l’appareil
et retirez la batterie.
•
Rangez l’appareil dans un endroit non poussiéreux, sec et frais.
•
Veuillez pratiquer une gestion correcte des déchets électriques lorsque votre
appareil est défectueux ou obsolète selon la directive de gestion des déchets
électriques et électroniques DEEE. Vous pouvez recevoir plus d’informations
concernant le recyclage des appareils électriques et électroniques, son retraitement et les points de collecte, près des services municipaux, des entreprises
spécialisées dans l’élimination des déchets.
02 | REMARQUES DE PRÉVENTION POUR DES
BATTERIES RECHARGEABLES
Lors de l'inser tion de la batterie respec ter le sens des pola rités (+/-). Retirer la b atterie si vous n’avez pas l’intention d’utiliser l’appareil pendant une longue période de
temps. Ne p as jeter les batte ries au feu, ne pas les co urt-circuiter et ne p as les ouvrir.
Ne jamais charger les piles non rechargeables – risque d’explosion! Veuillez retirer
immédiatement des batteries fuyardes de l’intérieur de l’appareil. Danger de brûlure si vous touchez l’acide des batteries! Veuillez rincer les contacts avant d’insérer
des batteries neuves. Dans le cas où vous touchez l’acide des batteries, veuillez
rincer la partie concernée ave c de l’eau abondante et contactez immédiatement un
médecin. Les batteries peuvent être dangereuses pour la santé dans le cas où vous
les avalez. Tenez les batte ries à l’écart des enfants et des animaux domes tiques. Les
batteries usagées ne doivent pas être traités comme de simples déchets ménagers
(voir également chapitre „Gestion des déchets de piles et d'accumulateurs“).
13
Page 14
03 | DESCRIPTION DU PRODUIT
06 | UTILISATION
La lampe fr ontale à senseur D ÖRR KL-16 est une sou rce lumineuse LED fiab le pour
la chasse et la forêt, la pêche, les sports et les activités de plein air. Deux modes de
couleurs et diérents niveaux de luminosité peuvent être sélectionnés en fonction
des besoins. Grâce à la fonction de détection pratique, vous pouvez allumer ou
éteindre la lampe d'un seul geste de la main et avoir toujours les deux mains libres.
Le support de la lampe est magnétique, ce qui permet de retirer rapidement la
lampe du serre-tête et de l'utiliser par exemple comme lampe à main ou la fixer sur
des surfaces métalliques.
04 | CARACTÉRISTI QUES
•
Lumière LED ultra brillante, blanche et rouge
•
Fonction senseur: vous pouvez allumer ou éteindre la lampe frontale
en faisant un signe avec la main
•
Luminosité maximale de la lumière blanche: 150 Lumen, réglable en
3 niveaux (100%, 50%, 25%)
•
Tête de lampe amovible avec support magnétique
•
Accumulateur Lithium-ion longue durée et un câble de chargement
USB inclus dans la fourniture
•
Boîtier résistant aux chocs et aux intempéries
•
Sangle extensible ajustable à la taille de la tête ou du casque
05 | NOMENCLATURE
1 Tête de lampe LED orientable
2 Ampoules LED avec fonction senseur
3 Bouton de pression marche/arrêt
4 Compartiment pour accumulateur
5 Couvercle du compartiment accumulateur
6 Protection en caoutchouc de la connexion Micro USB
7 Connexion Micro USB
8 Témoin LED du niveau de chargement (rouge/vert)
9 Fixation magnétique
10 Sangle extensible ajustable à la taille de la tête
11 Accumulateur Lithium-ion (type 18650 3.7V 2200mAh)
12 Câble de chargement USB
La lampe frontale KL-16 est livrée avec un accumulateur Lithium-ion haute performance et de longue durée (type 18650 3.7V 2200mAh). Veuillez charger complè-
tement l’accumulateur avant la première utilisation.
06.1 INSERTION DE L’ACCUMULATEUR LITHIUMION
Veuillez ouvrir le compartiment accumulateur (4) en tournant le couvercle du
compartiment accumulateur (5) dans le sens de la flèche « Open ». Veuillez insérer
l’accumul ateur Lithium-io n livré (11) selon la p olarité+/- dans le compa rtiment pour
accumulateur (4) et tournez le couvercle du compartiment accumulateur dans la
direction de la flèche «Close».
06.2 CHARGEMENT DE L’ACCUMULATEUR LITHIUMION
Veuillez ouvrir la protection en caoutchouc (6). La connexion USB (7) est cachée en
dessous. Connectez la lampe frontale à une source de charge USB de votre choix
au moyen du câ ble de chargement U SB livré (12). Pendant le p rocessus de charge, l e
témoin LED (8) s’allume en rouge. Après environ 4 heures, l’accumulateur Lithiumion est complètement chargé et le témoin LED (8) s’allume en vert. Veuillez fermer
la protection en caoutchouc (6) de nouveau pour assurer la protection contre les
projections d’eau.
14
Page 15
06.3 ALLUMER/ÉTEINDRE ET FONCTIONNALITÉ DE LA LAMPE FRONTALE
Bouton marche/arrêt (3)
Appuyer brièvement
1 fois
Allumer
100% luminosité
(lumière blanche)
Maintenir le bouton
enfoncé pendant
2 secondes:
La lumière s’éteint
La fonction senseur
avec 100% luminosité
est activée.
Ampoule LED senseur (2)
s’allume en rouge
<5
Bouton marche/arrêt (3)
sec.
Appuyer une
2ème fois
50% luminosité
(lumière blanche)
Maintenir le bouton
enfoncé pendant
2 secondes:
La lumière s’éteint
La fonction senseur
avec 50% luminosité
est activée.
Ampoule LED senseur (2)
s’allume en rouge
<5
Bouton marche/arrêt (3)
sec.
Appuyer une
3ème fois
25% luminosité
(lumière blanche)
Maintenir le bouton
enfoncé pendant
2 secondes:
La lumière s’éteint
La fonction senseur
avec 25% luminosité
est activée.
Ampoule LED senseur (2)
s’allume en rouge
<5
Bouton marche/arrêt (3)
sec.
Appuyer une
4ème fois
éteint
Bouton marche/arrêt (3)
Appuyer 2 fois de suite
(Clic double)
Allumer
100% luminosité
lumière rouge
Maintenir le bouton
enfoncé pendant
2 secondes:
La lumière s’éteint
La fonction senseur
avec 100% lumière
rouge est activée.
Ampoule LED senseur (2)
s’allume en rouge
Vous allumez ou éteignez
la lampe frontale par un
mouvement de la main
devant la tête de la lampe
Appuyer brièvement
1 fois pour éteindre
la lampe frontale.
Ampoule LED senseur
(2) s’éteint
REMARQUE
Si la lampe frontale est en mode senseur et la lumière est éteinte, la lampe frontale est toujours allumée et consomme de l'énergie.
N'oubliez pas d'éteindre complètement la lampe frontale après utilisation.
Vous allumez ou éteignez
la lampe frontale par un
mouvement de la main
devant la tête de la lampe
Appuyer brièvement
1 fois pour éteindre
la lampe frontale.
Ampoule LED senseur
(2) s’éteint
Vous allumez ou éteignez
la lampe frontale par un
mouvement de la main
devant la tête de la lampe
Appuyer brièvement
1 fois pour éteindre
la lampe frontale.
Ampoule LED senseur
(2) s’éteint
Remarque
Si la lampe frontale
est allumée pendant
plus de 5 secondes
dans un mode lumière,
vous pouvez l’éteindre
directement en appuyant
1 fois brièvement
sur le bouton.
Vous allumez ou éteignez
la lampe frontale par un
mouvement de la main
devant la tête de la lampe
Appuyer brièvement
1 fois pour éteindre
la lampe frontale.
Ampoule LED senseur
(2) s’éteint
15
Page 16
07 | SUPPORT MAGNÉTIQUE
Le support (9) de la lampe frontale est magnétique, ce qui permet de retirer rapidement la tête de la lampe (1) de la sangle et peut être utilisée, par exemple, comme lampe à
main ou fixée sur un support métallique.
08 | NETTOYAGE ET RANGEMENT
Ne nettoyez pas l’appareil avec de l’essence ou avec d’autres agents nettoyants agressifs. Nous recommandons pour le nettoyage de l’appareil un chion micro fibre légèrement imbibé d’eau exempt de peluches. Veuillez retirer l’accumulateur avant tout nettoyage. La sangle de tête en stretch est amovible et peut être lavée à la température de
30°C dans la machine à laver. Non approprié pour le sèche-linge. Garder l’appareil dans un endroit non poussiéreux, sec et frais. L’appareil n’est pas un jouet! Tenez l ’appareil,
ses accessoires et son emballage à l’écart des enfants et des animaux domestiques afin d’éviter des accidents et des étouements.
09 | CARACTÉRISTIQUES TECHNIQUES
Fonctions 100% Luminosité 50% Luminosité 25% Luminosité
Fonction senseur disponible dans tous les modes de luminosité et mode de lumière rouge
Luminosité environ 150 Lumen 75 Lumen 40 Lumen 20 Lumen
Indice de reproduction de couleur CRI ≥ 70 R
Autonomie environ
(avec un accumulateur
complètement chargé)
Ampoule blanc: 2 W LED rouge: 2 W LED
Portée max. 20 m
Résistance aux chocs jusqu’à
une hauteur de chute environ
Résistance aux intempéries IPX4
Alimentation électrique 1x Accumulateur Lithium-ion du type 18650 3,7V 2200mAh (inclus dans la fourniture)
Matière Plastique
Couleur Gris/n oir
Dimensions environ 8 x 5,3 x 4 cm
Poids (avec accumulateur) environ 132 g
4 heures 8 heures 15 heures 5 heures
a
1,5 m
100% Luminosité
Lumière rouge
10 | VOLUME DE LIVRAISON
1x Lampe frontale KL-16
1x Accumulateur Lithium-ion du type 18650
1x Câble de chargement Micro USB
1x Consignes de sécurité
16
Page 17
11 | GESTION DES DÉCHETS, MARQUAGE CE
11.1 GESTION DES DÉCHETS DE PILES ET D'ACCUMULATEURS
Les piles sont marquées avec un symbole d’une poubelle barrée. Ce symbole
indique que les piles et batteries rechargeables usagées ne doivent pas être
traitées comme de simples déchets ménagers. Les piles et batteries peuvent
contenir des substances dangereuses qui ont des conséquences négatives
sur l’environnement et sur la santé humaine. S'il vous plaît utiliser les systèmes de reprise et de co llecte disponibl es dans votre pays pour l 'enlèvement
des déchets de piles.
11.2 RÉGLEMENTATION DEEE
La directive DEEE (Déchets d’équipements électriques et électroniques qui a
été mise en pl ace le 13 février 2003) a eu comme conséquence une m odification de la gestion des déchets électriques. L’objectif essentiel de cette directive est de ré duire la quantité de d échets électr iques et électroniques (encouragement de la réutilisation, du recyclage et d’autres formes de retraitement
avec le but de réduire la quantité de déchets). Le s ymbole DEEE (poubelle) sur
le produit et sur l’emballage attire l’attention sur le fait que le produit ne doit
pas être traité avec les déchets ménagers. Vous êtes responsable de remettre
tous les appareils électriques et électroniques usagés à des points de collecte correspondants. Un tri sélectif ainsi comme la réutilisation sensée des
déchets électriques sont des conditions préalables pour une bonne gestion
des ressources. En outre le recyclage des déchets électriques est une contribution pour la conservation de la nature et ainsi préserver la bonne santé
des êtres humains. Vous pouvez recevoir plus d’informations concernant le
recyclage des appareils électriques et électroniques, son retraitement et les
points de collecte, près des services municipaux, des entreprises spécialisées
dans l’élimination des déchets, du commerce spécialisé et près du fabricant
de l’appareil.
11.3 CONFORMITÉ SELON LA DIRECTIVE EUROPÉENNE ROHS
Ce produit est conforme à la directive européenne RoHS relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques et à ses amendements.
11.4 MARQUAGE CONFORMITÉ EUROPÉENNE CE
Le marquage CE est conforme aux normes européennes et indique que le
produit est conforme aux exigences des directives européennes applicables.
17
Page 18
ES
GRACIAS por adquirir un producto de calidad de la casa DÖRR.
Le rogamos que lea el manual de instrucciones y las instrucciones de seguridad
detenidamente antes de utilizarlo por la primera vez.
Quisiera Usted guardar este manual juntamente con el aparato para una utilización
posterior. En caso de que el aparato sea utilizado por varias personas, por favor
ponga este manual a su disposición. Cuando Usted venda el aparato, este manual
de instrucciones debe acompañar el aparato y debe también ser suministrado.
La casa DÖRR no responde de defectos en caso de una utilización no conforme del
aparato o no respecto de las instrucciones de seguridad y del manual de instrucciones.
01 | INSTRUCCIONES DE SEGURIDAD
•
No mirar directamente en los LED y no apuntar el rayo luminos o directamente
hacia los ojos de personas o de animales.
•
ATENCIÓN: En c aso de que Ud mire durante mucho tiemp o directamente en
la lámpara, esto puede causar daños irreversibles en la retina ocular.
•
La lámpara no es adecuada para los exámenes médicos de los ojos (teste de
las pupilas).
•
No apunte la lámpara directamente sobre vehículos o aviones.
•
No ilumine objetos que puedan focalizar fuertemente los rayos luminosos (por
ejemplo, un espejo) – riesgo de incendio!
•
Utilice solamente el aparato con un acumulador apropiado de gama alta de iones
de litio del tipo 18650, que debe estar equipado con una protección contra las
sobrecargas o tensiones reducidas, los cortocircuitos y las polaridades incorrectas.
•
Si no va a utilizar el aparato durante largos periodos de tiempo, quisiera Ud cargar
el acumulador hasta 60% de su capacidad para evitar una descarga extrema del
acumulador.
•
Durante la carga quisiera Ud no dejar el aparato no vigilado.
•
Quisiera Ud apagar el aparato después de cada utilización.
•
Este aparato no es resistente al agua. Proteja el aparato de la lluvia de la humedad
y de la exposición directa a los rayos solares. Proteja el aparato de temperaturas
extremas.
•
No utilice y no toque el aparato con las manos mojadas.
•
Proteja el ap arato contra choqu es. No utilice el ap arato en el caso de que ha caído
al suelo. En este caso mande verificar el aparato por un electricista antes que
Usted encienda el aparato de nuevo.
•
En caso de que el aparato esté defectuoso o dañado, no intente desmontar los
componentes electrónicos ni intente repararlo usted mismo - consulte un especialista.
•
Las personas con restricciones físicas o cognitivas deben manejar el aparato únicamente bajo dirección y supervisión.
•
Las personas con un p acemaker, con un desfibrilador u otro implante electrónico
deben guardar una distancia mínima de 30 cm dado que el aparato produce un
campo magnético.
•
Asegúrese de no utilizar el aparato cerca de teléfonos celulares y de aparatos que
puedan producir campos electromagnéticos fuertes.
•
El aparato no es un juguete. Quisiera Ud mantener el aparato, sus accesorios y el
material de embalaje alejados del alcance de los niños y de los animales domésticos para evitar accidentes y asfixias.
•
Proteja el ap arato de sucieda d. No limpie el apar ato con gasolina ni con ot ros productos agresivos. Nosotros recomendamos para la limpieza el aparato un paño
en microfibras exento de bolitas de frisado suavemente embebido en agua. Antes
de la limpieza quisiera Ud apagar el aparato y retirar la batería.
•
Almacene el aparato en un lugar exento de polvo, seco y fresco.
•
Quisiera Usted practicar una gestión correcta de los residuos de aparatos eléctricos y electrónicos en caso de que su aparato esté defectuoso u obsoleto de
acuerdo con la directiva de gestión de residuos eléctricos y electrónicos RAEE.
Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos
eléctricos y electrónicos, su reprocesamiento y puntos de recogida junto del
ayuntamiento.
02 | INSTRUCCIONES DE ADVERTENCIA PARA
BATERÍAS/ACUMULADORES
Al insertar la batería asegúrese de la polaridad correcta (+/-). Quite la batería de si
no lo va a utilizar durante largos periodos de tiempo. No lance las baterías al fuego.
No las ponga en cortocircuito ni las desmonte. Asegúrese de nunca recargar pilas
nones recargables - riesgo de explosión! Asegúrese de quitar inmediatamente baterías con fugas del interior del aparato. Quisiera Usted limpiar los contactos antes
de insertar baterías nuevas. Peligro de quemaduras si Usted ha tocado el ácido de
las baterías. En caso que Usted ha tocado el ácido de las baterías, lavar las zonas
del cuerpo con agua abundante y contacte de inmediato un médico. Las baterías
pueden ser peligrosas para la salud en el caso que Usted las engulla. Mantenga las
baterías alejadas del alcance de los niños y de los animales domésticos. L as baterías
no deben depositarse en la basura doméstica, deben eliminarse de la forma correcta a través de puntos especializados para asegurar una eliminación sin dañar
el medioambiente (ver también capítulo “Gestión de pilas/acumuladores usadas”).
18
Page 19
03 | DESCRIPCIÓN DEL PRODUCTO
06 | UTILIZACIÓN
La lámpara de cabeza DÖRR KL-16 con sensor es una fuente de luz LED fiable para
la caza y la floresta, la pesca, los deportes y actividades deportivas al aire libre.
Dos modos de colores y diferentes níveles de luminosidad puden ser seleccionados en función de las necesidades. Gracias a la práctica función de sensor, puede
Ud encender o apagar la lámpara de cabeza haciendo una señal con la mano y
tener siempre las manos libres. El soporte de la lámpara es magnético, por lo que
la lámpara puede retirarse rápidamente de la cinta craneal y puede utilizarse, por
ejemplo, como lámpara portátil o fijarse a superfícies metálicas.
04 | CARACTERÍSTIC AS
•
Luz LED ultra brillante, blanca y roja
•
Función de sensor: Ud puede encender o apagar la lámpara de cabeza
haciendo una una señal con la mano
•
Luminosidad máxima de la luz blanca: 150 Lumen, ajustable en 3 pasos
(100%, 50%, 25%)
•
Cabeza de lámpara extraíble con soporte magnético
•
Incluye acumulador de iones de litio de larga duración y un cable de
carga USB
•
Caja resistente a los golpes y a las intemperies
•
Cinta craneal ajustable a la talla de la cabeza o del casco
05 | NOMENCLATURA
1 Cabeza de lámpara LED orientable
2 Bombillas LED con función sensor
3 Botón interruptor de presión encendido/apagado
4 Compartimiento del acumulador
5 Tapa del compartimiento del acumulador
6 Protección en goma de la conexión Micro USB
7 Conexión Micro USB
8 Indicación LED del nivel de carga (rojo/verde)
9 Soporte magnético
10 Cinta craneal ajustable a la talla de la cabeza
11 Acumulador de iones de litio (tipo 18650 3.7V 2200mAh)
12 Cable de carga USB
La lámpara de cabeza KL-16 es suministrada con un potente acumulador de iones
de litio de larga duración (tipo 18650 3.7V 2200mAh). Quisiera Ud cargar comple-
tamente el acumulador antes de la primera utilización:
06.1 INSERCIÓN DEL ACUMULADOR DE IONES DE LITIO
Quisiera Ud abrir el compartimiento del acumulador (4) girando la tapa del compartimiento del acumulador (5) en el sentido de la flecha "Open". Quisiera Ud inserta r el acumulador d e iones de litio (11 ) según la polar idad correcta +/- en el com partimiento del acumulador (4) y gire la tapa del compartimiento del acumulador
(5) en el sentido de la flecha "Close".
06.2 CARGA DEL ACUMULADOR DE IONES DE LITIO
Quisiera Ud abrir la protección en goma (6). La conexión Micro USB (7) está oculta
debajo. Conecte la lámpara de cabeza a una fuente de carga USB de su elección
mediante el cable USB suministrado (12). Durante el proceso de carga, la indicación LED (8) se ilumina en rojo. Después de aprox. 4 horas, el acumulador de iones
de litio está completamente cargado y la indicación LED (8) se ilumina en verde.
Quisiera Ud cerrar de nuevo la protección en goma (6) para asegurar la protección
contra salpicaduras de agua.
19
Page 20
06.3 ENCENDER/APAGAR Y FUNCIONALIDAD DE L A LÁMPARA DE CABEZA
Botón encendido
/apagado (3)
Pulsar 1 vez
brevemente
Encender
100% luminosidad
(luz blanca)
Mantenga pulsado
durante 2 segundos:
La luz se apaga
Se activa
la función de sensor con
100% de luminosidad.
Bombilla LED sensor (2)
se ilumina en rojo
<5
sec.
Botón encendido
/apagado (3)
Pulsar una 2 vez
50% luminosidad
(luz blanca)
Mantenga pulsado
durante 2 segundos:
La luz se apaga
la función de sensor con
50% de luminosidad.
Bombilla LED sensor (2)
se ilumina en rojo
Se activa
<5
sec.
Botón encendido
/apagado (3)
Pulsar una 3 vez
25% luminosidad
(luz blanca)
Mantenga pulsado
durante 2 segundos:
La luz se apaga
la función de sensor con
25% de luminosidad.
Bombilla LED sensor (2)
se ilumina en rojo
Se activa
<5
sec.
Botón encendido
/apagado (3)
Pulsar una 4 vez
Apagado
Botón encendido
/apagado (3)
Pulsar 2 veces seguidas
(Clic doble)
Encender
100% luminosidad
luz roja
Mantenga pulsado
durante 2 segundos:
La luz se apaga
Se activa
la función de sensor con
100% de luz roja
Bombilla LED sensor (2)
se ilumina en rojo
Con un movimiento de
la mano delante de la
cabeza de la lámpara se
enciende o se apaga la
lámpara de cabeza
Pulse 1 vez brevemente
para apagar la lámpara
de cabeza
Bombilla LED sensor (2)
se apaga
NOTA
Si la lámpara de cabeza está en modo sensor y la luz está apagada, la lámpara de cabeza aún está encendida y consume energía. No olvide apagar completamente la
lámpara principal de cabeza después de cada uso.
Con un movimiento de
la mano delante de la
cabeza de la lámpara se
enciende o se apaga la
lámpara de cabeza
Pulse 1 vez brevemente
para apagar la lámpara
de cabeza
Bombilla LED sensor (2)
se apaga
Con un movimiento de
la mano delante de la
cabeza de la lámpara se
enciende o se apaga la
lámpara de cabeza
Pulse 1 vez brevemente
para apagar la lámpara
de cabeza
Bombilla LED sensor (2)
se apaga
Nota
Si la lámpara de cabeza
está encendida más de
5 segundos en un modo
de luz, Ud puede
apagarla pulsando
1 vez brevemente
el botón.
Con un movimiento de
la mano delante de la
cabeza de la lámpara se
enciende o se apaga la
lámpara de cabeza
Pulse 1 vez brevemente
para apagar la lámpara
de cabeza
Bombilla LED sensor (2)
se apaga
20
Page 21
07 | SOPORTE MAGNÉTICO
El sopor te (9) de la lámpara de c abeza es magnético, por lo que permite retira r la cabeza de la lámpara (1) de la cinta craneal y p uede ser utilizado, por ejemplo, como lámpara
de mano o fijada a un soporte metálico.
08 | LIMPIEZA Y ALMACENAMIENTO
No limpie la lámpara de cabeza con gasolina ni con otros productos agresivos. Nosotros recomendamos un paño en microfibras exento de bolitas de frisado suavemente
embebido en agua para limpiar la parte exterior del aparato. Asegúrese de quitar el acumulador del aparato antes de la limpieza. La cinta de cabeza se puede quitar y lavar a
30°C en la lavadora No adecuado para la secadora. Guarde el aparato en un lugar fresco, seco y libre de polvo. ¡El aparato no es un juguete! Mantenga la lámpara de cabeza
alejada del alcance de los niños y de los animales domésticos.
09 | CARACTERÍSTICAS TÉCNICAS
Funciones 100% Luminosidad 50% Luminosidad 25% Luminosidad 100% Luminosidad luz roja
Función sensor disponible en todos los modos de luminosidad y modo luz roja
Luminosidad aprox. 150 Lumen 75 Lumen 40 Lumen 20 Lumen
Índice de reproducción de color CRI ≥ 70 R
Autonomía aprox.
(con un acumulador completamente
cargado)
Lámparas blanca: 2 W LED roja: 2 W LED
Alcance máx. 20 m
Resistencia a los golpes hasta
una altura caída aprox.
Grado de protección IPX4
Alimentación eléctrica 1x acumulador de iones de litio del tipo 18650 3,7V 2200mAh (incluso en el volumen de suministro)
Material Plástico
Color Gris/negro
Dimensiones aprox. 8 x 5,3 x 4 cm
Peso (con acumulador) aprox. 132 g
4 horas 8 horas 15 horas 5 horas
a
1,5 m
10 | VOLUMEN DE SUMINISTRO
1x Lámpara de cabeza KL-16
1x Acumulador de iones de litio del tipo 18650
1x Cable de carga Micro USB
1x Instrucciones de seguridad
21
Page 22
11 | GESTIÓN, MARCA CE
11.1 GESTIÓN DE PILAS/ACUMULADORES USADAS
Las pilas y baterías están marcadas con un cubo de basura tachado. Este símbolo indi ca que las pilas descargadas y baterías recargables en fin al de su vida
útil no pueden ser tratadas como residuos domésticos normales. Las pilas y
baterías pueden contener substancias peligrosas que tienen consecuencias
negativas para el medio ambiente y para la salud h umana. Por favor utilice los
sistemas de retorno y recogida disponibles en su país para la eliminación de
los residuos de pilas.
11.2 REGLAMENTACIÓN RAEE
La Directiva RAEE (Residuos de Aparatos Eléctricos y Electrónicos que se
encuentra en vigor desde 13 febrero 2003) tuvo como consecuencia una
modificación de la gestión de los residuos eléctricos. (La finalidad esencial
de esta directiva es reducir la cantidad de residuos eléctricos y electrónicos
encorajando la reutilización, el reciclaje y otras formas de reciclaje con el
objetivo de reducir l a cantidad de residuos). El símbolo RAEE (cubo de basura)
en el equipo y en el embalaje advierte que el presente producto no debe
ser tratado como residuo doméstico. Usted es responsable de entregar todos
los aparatos eléctricos y electrónicos en final de su vida útil en los puntos
de recogida correspondientes. Una recogida selectiva así como un reciclaje
sensato de los residuos eléctricos constituyen una condición previa para una
buena gestión de los recursos. Además el reciclaje de los residuos eléctricos
es una contribución para la conservación de la naturaleza y así preservar la
buena salud de los seres humanos. Usted puede recibir informaciones detalladas sobre el reciclaje de los aparatos eléctricos y electrónicos, su reprocesamiento y puntos de recogida junta del ayuntamiento, de empresas
especializadas eliminadoras de basura, comercio especializado y junto del
fabricante del aparato.
11.3 CONFORMIDAD DE ACUERDO CON LA DIRECTIVA EUROPEA ROHS
Este producto cumple con la directiva europea RoHS para la restricción del
uso de ciertas sustancias peligrosas en los aparatos eléctricos y electrónicos
y sus enmiendas.
11.4 MARCA DE CONFORMIDAD EUROPEA CE
El marcado CE cumple con las normas europeas e indica que el producto
cumple con los requisitos de las directivas de la UE aplicables.
22
Page 23
IT
GRAZIE per aver scelto questo prodotto di qualità DÖRR.
Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza
accuratamente prima dell'uso.
Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro.
Se altre persone usano questo dispositivo, fa si che questo manuale di istruzioni
sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il
dispositivo in caso di vendita.
DÖRR non è responsabile per danni causati da un uso improprio o il mancato
rispetto del manuale di istruzioni e avvertenze di sicurezza.
01 | SUGGERIMENTI PER LA SICUREZZA
•
Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di
esseri umani o animali.
•
ATTENZIONE: Fissando la luce per un periodo prolungato può causare un
danno irreversibile alla retina.
•
La torcia non è adatta per esami degli occhi (test delle pupille).
•
Non puntare la luce ai veicoli o agli aerei.
•
Non illuminare oggetti d'ingrandimento (ad esempio specchi) – pericolo
d'incendio!
•
Assicurarsi di utilizzare il dispositivo solo con un adeguato batteria a Li-Ion di alta
qualità di tipo 18650 che è protetto da sopra o sotto tensione e contro il cortocircuito e inversione di polarità.
•
Per evitare lo scaricamento completo della batteria a Li-Ion quando il dispositivo
non è in uso per un lungo periodo, si prega di caricare la batteria agli ioni di litio
fino a circa il 60% di carica.
•
Non lasciate mai il dispositivo incustodito mentre ricarica la batteria.
•
Spegnere il dispositivo dopo l'utilizzo.
•
Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.
•
Non utilizzare o toccare il dispositivo con le mani bagnate.
•
Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo
caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo di nuovo.
•
Non tentare di riparare il dispositivo da soli. Quando è necessaria l'assistenza o la
riparazione, contattare il personale di assistenza qualificato.
•
Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo
sotto supervisione.
•
Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.
•
Non utilizzare il dispositivo vicino ad un telefono cellulare o apparecchi che
generano un forte campo elettromagnetico.
•
Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento
mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai
bambini e dagli animali domestici.
•
Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o
benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per
pulire le parti esterne del dispositivo. Spegnere il dispositivo e rimuove la batteria
prima di pulire il dispositivo.
•
Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
•
Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio
secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le
autorità locali, incaricati dello smaltimento dei rifiuti.
02 | CONSIGLI DI SICUREZZA PER BATTERIE
RICARICABILI
Utilizzare solo batterie di alta qualità di marche popolari. Quando si inserisce la
batteria si prega di rispettare la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositivo non è in uso per un periodo più lungo. Non gettare le
batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non
ricari care mai le batteri e non ricaricab ili – pericolo di esp losione! Rimuover e immediatamente le batterie se si vede una fuoriuscita dal dispositivo. Rischio di bruciarsi
con l'acido della batteria. Pulire i contatti prima di inserire batterie nuove. In caso
di contatto con l'acido della batteria, lavare l'area interessata con acqua e sapone e
consultare immediatamente un medico. Le batterie possono essere pericolose per
la vita in caso di ingestione. Tenere le batterie lontano dalla portata dei bambini e
animali domestici. Non gettare le batterie nei rifiuti domestici (vedi anche "Smaltimento delle batterie / accumulatori").
23
Page 24
03 | DESCRIZIONE PRODOTTO
06 | OPERAZIONI
Il faro con sensore DÖRR KL-16 è una fonte di luce a LED adabile nella foresta e
per la caccia, per la pesca e per lo sport e le attività all'aperto. Scegli tra 2 modalità
di colore e diversi livelli di luminosità. Con la utile modalità sensore, il faro può
essere acceso o spento solo passando la mano davanti. Questo ti permette di avere
entramb e le mani libere in ogni momento. Il supporto magnetico è rimovibile d alla
fascia elastica per la testa: in questo modo è possibile utilizzarlo come una torcia
manuale o in alternativa fissarlo su una superficie metallica.
04 | CARATTERISTICHE
•
Luce a LED ultra luminosa, bianca e rossa
•
Modalità sensore: accendi e spegni il faro solo passando la mano davanti
•
Luce bianca massima luminosità: 150 Lumen, regolabile in 3 livelli
(100%, 50%, 25%)
•
Faro con supporto magnetico rimovibile
•
Compresa batteria ricaricabile agli ioni di litio a lunga durata e cavo
di ricarica USB
•
Custodia resistente agli urti e agli agenti atmosferici
•
Fascia elastica adattabile alla testa o al casco
05 | NOMENCLATURA
1 Faro a LED inclinabile
2 LED con funzione sensore
3 Bottone "On/O" (acceso/spento)
4 Vano batteria
5 Coperchio vano batteria
6 Coperchio in gomma per porta USB
7 Porta micro USB
8 Indicatore della carica a LED (rosso/verde)
9 Supporto magnetico
10 Fascia elastica per la testa
11 Batteria agli ioni di litio ricaricabile (tipo 18650 3.7V 2200mAh)
12 Cavo USB di ricarica
Il KL-16 viene fornito con una batteria ricaricabile agli ioni di litio potente e di lunga
durata (tipo 18650 3.7V 2200mAh). Prima del primo utilizzo, caricare completa-
mente la batteria:
06.1 INSERIMENTO DELLA BATTERIA
Per aprire il vano batteria (4), ruotare il coperchio del vano batteria (5) nella direzione della freccia "open" (apri). Quando si inserisce la batteria agli ioni di litio in
dotazione (11) nel vano batteria (4) fare attenzione di posizionarla con la polarità
corretta +/-. Per chiudere nuovamente il vano batteria (4), ruotare il coperchio del
vano batteria (5) in direzione della freccia "Close" (chiudi).
06.2 CARICARE LA BATTERIA AGLI IONI DI LITIO RICARICABILE
Aprire il coperchio di gomma per la porta USB (6). Quando è aperto, vedrai la porta Micro USB (7). Collegare il cavo di ricarica USB (12) con il KL-16 e una fonte di
ricarica USB a vostra scelta. Durante la ricarica, l'indicatore di carica LED (8) si illumina in rosso. Dopo circa 4 ore la batteria agli ioni di litio è completamente carica
- L'indicatore LED di carica (8) si illumina in verde. Chiudere di nuovo il coperchio
in gomma per la porta USB (6) per garantire la protezione dagli spruzzi d'acqua.
24
Page 25
06.3 ACCENSIONE/SPEGNIMENTO E ULTERIORE FUNZIONI DI KL16
Premere On/O (3)
una volta
Accensione
100% luminosità
(LED bianco )
Premere per
2 secondi:
Spegnimento luce a LED
La funzione del
sensore con luminosità
al 100% è attiva.
Il LED con funzione
sensore (2) si illumina
in rosso
<5
sec.
Premere On/O (3)
seconda volta
50% luminosità
(LED bianco )
Premere per
2 secondi:
Spegnimento luce a LED
La funzione del
sensore con luminosità
al 50% è attiva.
Il LED con funzione
sensore (2) si illumina
in rosso
<5
sec.
Premere On/O (3)
terza volta
25% luminosità
(LED bianco )
Premere per
2 secondi:
Spegnimento luce a LED
La funzione del
sensore con luminosità
al 25% è attiva.
Il LED con funzione
sensore (2) si illumina
in rosso
<5
sec.
Premere On/O (3)
quarta volta
Spegnimento
Premere On/O (3)
due volte brevemente
(Doppio-click)
Accensione
100% luminosità
(LED rosso )
Premere per
2 secondi:
Spegnimento luce a LED
La funzione
del sensore e con LED
rosso e luminosità al
100% è attiva.
Il LED con funzione
sensore (2) si illumina
in rosso
Accendi/Spegni la luce
a LED con una mano
che si muove davanti
al sensore.
Premere 1 volta
brevemente per
spegnere la luce LED
LED con funzione sensore
(2) si spegne.
ATTENZIONE
Mentre KL-16 è in modalità sensore con la luce spenta, scaricherà energia.
Dopo l'uso non dimenticare di spegnere completamente.
Accendi/Spegni la luce
a LED con una mano
che si muove davanti
al sensore.
Premere 1 volta
brevemente per
spegnere la luce LED
LED con funzione sensore
(2) si spegne.
Accendi/Spegni la luce
LED con funzione sensore
a LED con una mano
che si muove davanti
al sensore.
Premere 1 volta
brevemente per
spegnere la luce LED
(2) si spegne.
Nota
Se la luce è stata
più di 5 secondi
in modalità luce,
è possibile spegnere il
faro premendo
direttamente il pulsante
On/O una volta.
Accendi/Spegni la luce
a LED con una mano
che si muove davanti
al sensore.
Premere 1 volta
brevemente per
spegnere la luce LED
LED con funzione sensore
(2) si spegne.
25
Page 26
07 | SUPPORTO MAGNETICO
Il faro a LED inclinabile (1) è magnetico e quindi rimovibile dal supporto magnetico (9). In questo modo è possibile utilizzare il faro (1) come torcia manuale o fissarla su
superfici metalliche.
08 | PULIZIA E CONSERVAZIONE
Non usare mai detergenti aggressivi o benzina per pulire la luce del faro. Consigliamo un panno in microfibra morbido e leggermente inumidito per pulire le parti esterne del
dispositivo. La tracolla può essere rimossa e lavata a 30 ° in lavatrice. Non asciugare in asciugatrice. Conservare il dispositivo in un luogo privo di polvere, asciutto e fresco.
Questo dispositivo non è un giocattolo – tenerlo fuori dalla portata dei bambini. Tenere lontano dagli animali domestici.
09 | SPECIFICHE TECNICHE
Modalità 100% luminosità 50% luminosità 25% luminosità
Funzione sensore utilizzabile in tutte le modalità
Luminosità circa. 150 Lumen 75 Lumen 40 Lumen 20 Lumen
Indice di resa cromatica CRI ≥ 70 R
Durata batteria circa.
(con batteria completamente carica )
Illuminante bianco: 2 W LED rosso: 2 W LED
Distanza fascio di luce circa. 20 m
Resistenza impatto fino a circa. 1,5 m
Classe protezione IPX4
Alimentazione 1x Batteria agli ioni di litio ricaricabile – tipo 18650 3,7V 2200mAh (incluso)
Materiale Materiale di plastica
Colore grigio/nero
Dimensioni circa. 8 x 5,3 x 4 cm
Peso (con batteria) circa. 132 g
4 ore 8 ore 15 ore 5 ore
a
100% luminosità
(LED Rosso)
10 | CONTENUTO
1 x Faro KL-16
1 x Batteria agli ioni di litio ricaricabile di tipo 18650
1 x Cavo di ricarica Micro USB
1 x Consigli di sicurezza
26
Page 27
11 | SMALTIMENTO, MARCHIO CE
11.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI
Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo
simbolo indica che le batterie e gli accumulatori che non possano più essere
ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici.
Le batterie possono contenere sostanze nocive che possono causare danni
alla salute e all'ambiente. Si prega di utilizzare i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifiuti delle batterie.
11.2 INFORMAZIONI RAEE
La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la
direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale
di questa direttiva è quello di evitare di creare rifiuti elettronici. Riciclaggio e
altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre
gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significa
che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i
rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici
presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo
significativo per proteggere il nostro ambiente e la s alute umana. Per ulteriori
informazioni sul corretto smaltimento delle apparecchiature elettriche ed
elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità
locali, le società di gestione dei rifiuti, il rivenditore o il produttore di questo
dispositivo.
11.3 CONFORMITÀ A ROHS
Questo prodotto è conforme alla direttiva europea RoHS per la restrizione
dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche
ed elettroniche e relativi emendamenti.
11.4 MARCHIO CE
La marcatura CE è conforme agli standard europei e indica che il prodotto
soddisfa i requisiti delle direttive UE applicabili.
27
Page 28
DÖRR LED SENSOR KOPFLAMPE KL-16 BICOLOR
Artikel Nr 980531
DÖRR GmbH Messerschmittstr. 1 D-89231 Neu-Ulm · Fon +49 731.970 37 69 · [email protected] · doerr-outdoor.de
28doerr-outdoor.de
Loading...
