Dorel Living DA8304E-1, DA8304E-2, DA8304GR-1, DA8304GR-2, DA8304BK-1 Assembly Instructions Manual

Model Number:

UPC Code:

Color:

DA8304E-1

0-65857-19201-8

ESPRESSO

DA8304E-2

0-65857-19202-5

ESPRESSO

DA8304GR-1

0-65857-19203-2

GRAY

DA8304GR-2

0-65857-19204-9

GRAY

DA8304BK-1

0-65857-20235-9

Black

DA8304BK-2

0-65857-20236-6

Black

Date of Purchase: _____ / _____ / _____ Lot Number:

(taken from carton)

FULL / FULL BUNK BED

Our agents are available Monday to Friday 8am to 5pm (EST) to take your call and

answer any questions. For faster service, always have the model number ready when contacting us.

Toll free #: 1-800-295-1980

You can also reach us by email or by visiting our website and clicking on the Support tab:

[e-mail]

NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

Congratulations on your latest furniture purchase! Dorel Living furniture has been developed with
quality, convenience and style in mind. We trust it will provide you with many years of exceptional
comfort and service.

Before beginning assembly, we encourage you to familiarize yourself with your new furniture piece by
taking a few minutes to go through this booklet. It contains important information on our warranty and
care tips to keep your furniture looking as good as new.

For more great furniture ideas, check out our website at www.dorelliving.com

You can also keep up to date on all the latest trends by liking our Facebook page and Instagram page.

Questions, concerns, missing parts? Customer satisfaction is important to us at Dorel

Asia. CONTACT OUR CUSTOMER SERVICE DEPARTMENT BEFORE RETURNING

PRODUCT TO THE RETAILER.

*

*

*

*

*

*

*
*

*

*
*

*

*
*

*
*

PERIODICALLY CHECK AND ENSURE THAT THE GUARDRAIL, LADDER AND OTHER COMPONENTS ARE IN THEIR
PROPER POSITION, FREE FROM DAMAGE, AND THAT ALL CONNECTORS ARE TIGHT.

DO NOT ALLOW HORSEPLAY ON OR UNDER THE BED AND PROHIBIT JUMPING ON THE BED.

DO NOT USE SUBSTITUTE PARTS. CONTACT CUSTOMER SERVICE FOR REPLACEMENT PARTS.

USE OF A NIGHT LIGHT MAY PROVIDE ADDED SAFETY PRECAUTION FOR A CHILD USING THE UPPER BUNK.
THE USE OF WATER OR SLEEP FLOTATION MATTRESSES IS PROHIBITED.

ALWAYS USE THE LADDER FOR ENTERING AND LEAVING THE UPPER BUNK.

PROHIBIT MORE THAN ONE PERSON ON UPPER BUNK.

KEEP THESE INSTRUCTIONS FOR FUTURE USE.

STRANGULATION HAZARD - NEVER ATTACH OR HANG ITEMS TO ANY PART OF THE BUNK BED THAT ARE NOT
DESIGNED FOR USE WITH THE BED; FOR EXAMPLE, BUT NOT LIMITED TO, HOOKS, BELTS AND JUMP ROPES.

FOLLOW THE INFORMATION ON THE WARNINGS APPEARING ON THE UPPER BUNK END STRUCTURE AND ON
THE CARTON. DO NOT REMOVE WARNING LABEL FROM BED.

THE MATTRESS PLATFORM IS DESIGNED TO SUPPORT A MATTRESS WITHOUT THE NEED FOR A POSTURE
BOARD OR BOX SPRING.

ALWAYS USE THE RECOMMENDED SIZE MATTRESS OR MATTRESS SUPPORT, OR BOTH, TO HELP PREVENT
THE LIKELIHOOD OF ENTRAPMENT OR FALLS.

USE ONLY A COIL SPRING MATTRESS ON THE LOWER BUNK. FAILURE TO DO SO CAN RESULT IN INJURY.

USE ONLY MATTRESSES WHICH IS 74"-75" LONG AND 53"-53.5" WIDE ON UPPER AND LOWER BED. ENSURE
THICKNESS OF MATTRESS DOES NOT EXCEED 6". SURFACE OF MATTRESS MUST BE AT LEAST 5" (127MM)
BELOW THE UPPER EDGE OF GUARDRAILS.

DO NOT ALLOW CHILDREN UNDER 6 YEARS OF AGE TO USE THE UPPER BUNK.

ALWAYS USE GUARDRAILS ON BOTH LONG SIDES OF THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED
NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF THE BED SHOULD BE PLACED AGAINST
THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL (APPLICABLE FOR BUNK BEDS WITH FULL
LENGTH GUARDRAILS ON ONE SIDE).

NOTES AND INSTALLATION

WARNING

CUSTOMER SERVICE

You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed

description of your enquiry.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

*

*
*

*
*
*
*
*

WARNING: Should this product become damaged, and/or components

are broken or missing, DO NOT USE.

PHILLIPS SCREWDRIVER (NOT INCLUDED) IS REQUIRED.

A RUBBER MALLET (NOT INCLUDED) IS RECOMMENDED TO FACILITATE ASSEMBLY.

BED IS DESIGNED FOR CHILDREN RANGING FROM 6 YEARS OF AGE TO YOUNG TEENAGERS.

CARE, CLEANING AND MAINTENANCE

Dust regularly with a soft, dry cloth. We do not recommend the use of chemical cleaners or wax on our lacquered
furniture as it may damage the finish. Keep solvents, alcohol, nail polish and polish removers away from your
hardwood furniture surfaces.

Check all bolts, screws and fasteners periodically and tighten them if necessary.

1-YEAR LIMITED WARRANTY

Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any such
defect. This warranty covers 1 year from the date of original purchase from authorized retailers. This warranty is valid
only upon presentation of proof of purchase. This is solely limited to the repair or replacement of defective furniture
components and no assembly labor is included. This warranty does not apply to any product which has been
improperly assembled, subjected to misuse or abuse or which has been altered or repaired in any way. The warranty
does not cover wearing, tearing, fading or splitting of the
fabric (where applicable). This warranty gives you specific legal rights and you may also have other rights which vary
from State to State or Province to Province.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of the
FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and the receiver.

-Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to

operate this device.

NOTES

READ EACH STEP CAREFULLY BEFORE STARTING. IT IS VERY IMPORTANT THAT EACH STEP OF INSTRUCTION
IS PERFORMED IN THE CORRECT ORDER. IF THESE STEPS ARE NOT FOLLOWED IN SEQUENCE, ASSEMBLY
DIFFICULTIES WILL OCCUR AND CAN RESULT IN INJURY.

CAUTION: ADULT ASSEMBLY REQUIRED.

MAKE SURE ALL PARTS ARE INCLUDED. WORK IN SPACIOUS AREA, PREFERABLY ON A SMOOTH SOFT
SURFACE.

ASSEMBLY WILL REQUIRE TWO PEOPLE.

MOST BOARD PARTS ARE LABELED OR STAMPED ON THE RAW EDGE.

1 2

3 4

6

8 9 10 11

12 13 14

15

WOOD DOWEL

48 PCS

HEX SOCKET HEAD BOLT

8 PCS

BARREL NUT

16 PCS

FLAT HEAD SCREW

8 PCS

ALLEN KEY

1 PC

∅11.8mm x 15mm

∅4mm x 19mm

FLAT HEAD SCREW

6 PCS

∅3mm x 13mm

WOOD JOINT CONNECTOR (4mm HEX HEAD)

24 PCS

HEX CAP

5 PCS

∅10mm x 50mm

STOPPER

32 PCS

FLAT HEAD SCREW

2 PCS

∅9mm x 17mm

∅1/4" x 32mm

∅19mm x 95mm

58X30X25

WOOD DOWEL

4 PCS

L BRACKET

2 PCS

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

HARDWARE LIST

JOINT CONNECTOR (4mm HEX HEAD)

16 PCS

WOOD JOINT CONNECTOR (4mm HEX HEAD)

12 PCS

∅1/4" x 100mm

∅6.5mm x 48mm

∅6.5mm x 100mm

∅4mm x 35mm

FLAT HEAD WOOD SCREW

40 PCS

5

7

∅4mm x

A B C

D E F

BOTTOM POST

2 PCS

HEADBOARD TOP CROSS

2 PCS

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

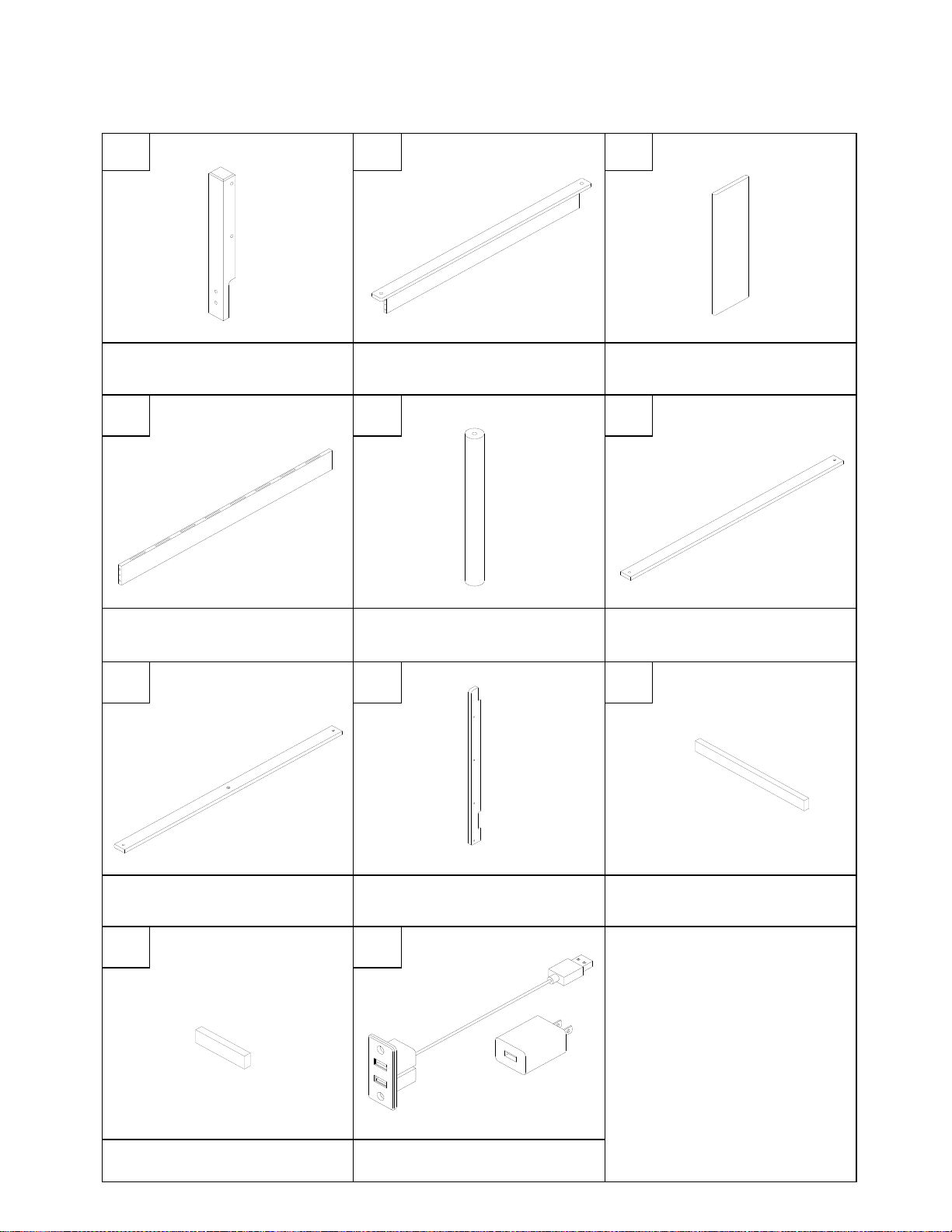

PARTS LIST

TOP POST

2 PCS

TOP POST

1 PC

TOP POST

1 PC

BOTTOM POST

2 PCS

G H I

J K L

M N O

P Q R

LADDER STEP

4 PCS

GUARDRAIL LEG

2 PCS

TOP HEADBOARD SLAT

16 PCS

BOTTOM SIDE RAIL (WITH 2 HOLES)

1 PC

BOTTOM SIDE RAIL (WITHOUT HOLES)

1 PC

LONG GUARDRAIL

2 PCS

SHORT GUARDRAIL

2 PCS

SLAT SUPPORT

1 PC

LEFT LADDER END

1 PC

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

PARTS LIST

TOP HEADBOARD BOTTOM CROSS

2 PCS

TOP SIDE RAIL (WITH 5 HOLES)

1 PC

TOP SIDE RAIL (WITH 1 HOLE)

1 PC

S T U

V W X

Y Z A1

A2 A3

SLAT (WITH 1 HOLE)

6 PCS

RIGHT LADDER END

1 PC

LONG SPACE BLOCK

2 PCS

USB PORT & ADAPTER

1 SET

BOTTOM HEADBOARD BOTTOM CROSS

2 PCS

SUPPORT POST

3 PCS

SLAT (WITHOUT HOLE)

14 PCS

SHORT SPACE BLOCK

2 PCS

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

PARTS LIST

SHORT GUARDRAIL POST

1 PC

BOTTOM HEADBOARD TOP CROSS

2 PCS

BOTTOM HEADBOARD SLAT

16 PCS

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

STEP 1

One of the headboard top crosses (F) has a label on it. Use it in this step.
Insert stoppers (11) and top headboard slats (R) into each hole of the headboard bottom cross (G)

as shown below and push down until firmly in place.
Attach the headboard top cross (F) to the top headboard slats (R).

Insert wood dowels (10) into the ends of headboard top cross (F) and headboard bottom cross (G).
Attach them to top posts (A & B) using wood joint connectors (3) and Allen key (14).

Warning label

STEP 2

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Repeat the previous step to assemble the remaining three sets of headboards/footboard. Be sure to
pair the bottom posts (D) and (E) for one pair, (E) and (D) for another, and the top posts (C) and (A)
for the last pair.

Insert barrel nuts (12) into bottom side rails (J & K) as shown.
Attach the two headboards with bottom posts (D & E) to bottom side rails (J & K) using joint
connectors (1) and Allen key (14).

Note: This is the lower bunk.

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

STEP 3

STEP 4

NOTE: If you notice that any of the slats (X & Y) are not perfectly flat, be sure to assemble them so that

the slats (X & Y) curves up in the middle and down on the ends.

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Attach the support posts (W) to bottom slats (Y) with hex socket head bolts (9) as shown.
Attach bottom slats (X & Y) as shown below to bottom side rails (J & K) with flat head wood screws (4)
using a Phillips head screw driver (not included).

Make sure the slat touches the corner posts (as close to the headboard as possible).
Use space block (A1) to space them out evenly as shown.

STEP 5

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Insert wood dowels (10) into each end of the long guardrails (L).
Insert barrel buts (12) into side rails (H & I).
Attach two long guardrails (L) and top side rails (I &H) to top posts (A & B) and (A & C) with joint connectors (1) & (3) as
shown below.

NOTE: Do not tighten the joint connectors in this step.

NOTE: This is the upper bunk.

STEP 6

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Attach guardrail leg (Q) to long guardrails (L) & top side rail (I) with flat head screws (5) using a Phillips head screw driver (not
included).
Attach the L-bracket (7) with flat head screws (13) to top headboard bottom cross (G).
Attach slat support (N) to L-bracket (7) with wood screws (13).
Use Allen key (14) to tighten all joint connectors previously installed.

STEP 7

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Insert the dowels (10) into each end of short guardrails (M).
Attach the short guardrail post (S) and short guardrails (M) with wood joint connectors (3).
Attach guardrail leg (Q) to short guardrails (M) with flat head wood screws (5) using a Phillips head
screwdriver (not included).
Attach the assembled short guardrail (M) to top post (A) with wood joint connectors (3), and to top
side rail (H) using hex socket head bolts (9) and hex caps (8) as shown. Use Allen key (14) to tighten
the bolts.

STEP 8

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Attach slats (X & Y) to top side rails (I & H) with flat head wood screws (4) using a Phillips head screw
driver (not included). Make sure the slat touches the corner posts (as close to the headboard as
possible).
Use space block (A2) to space them out evenly as shown.
Attach slats with 1 hole (Y) to the slat support (N) using hex socket head bolts (9) and hex caps (8) as
shown. Use Allen key (14) to tighten the hex cap (9).

STEP 9

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Place four wood dowels (6) into the holes in the bottom headboard top crosses (T).
With the help of another person, stack the top bunk onto the bottom bunk .

STEP 10

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

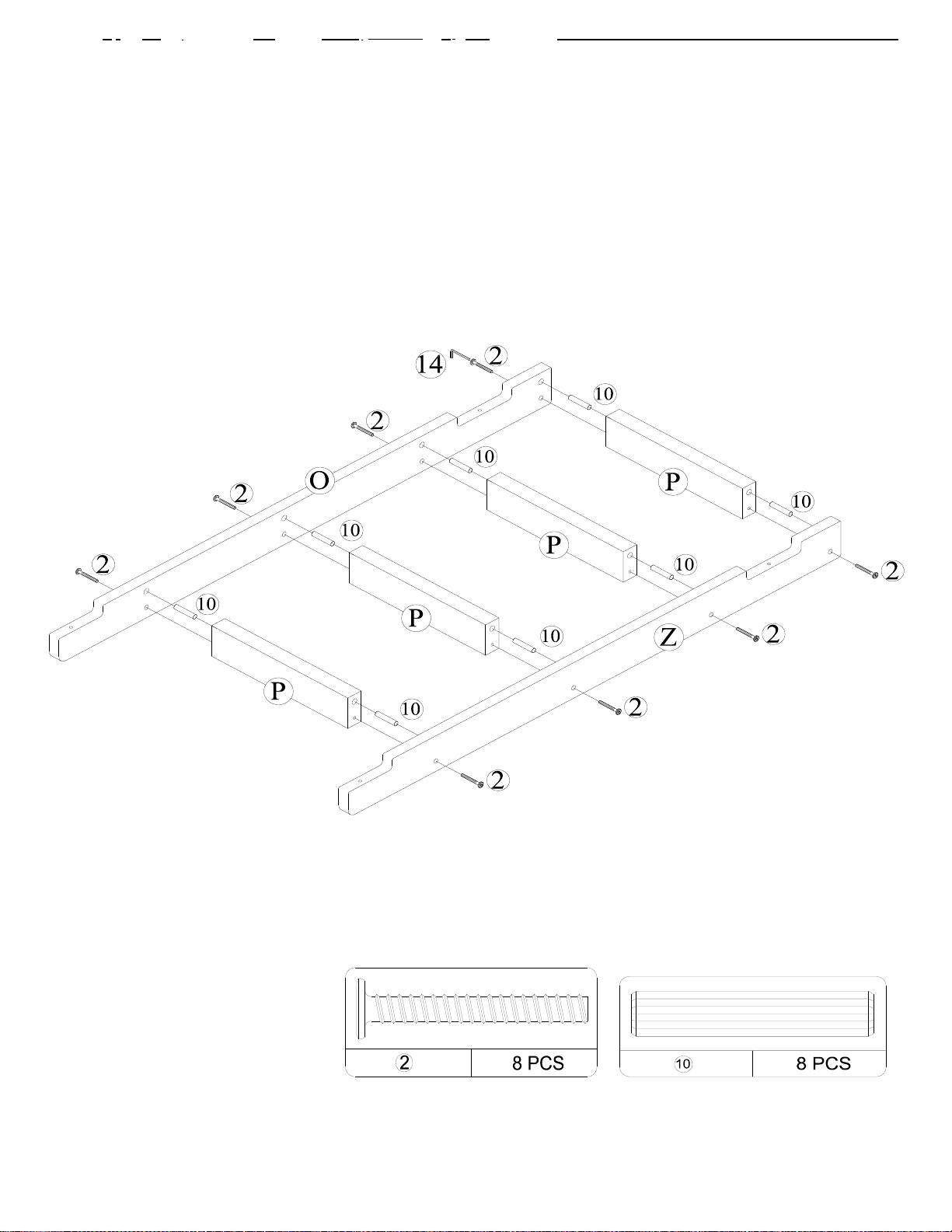

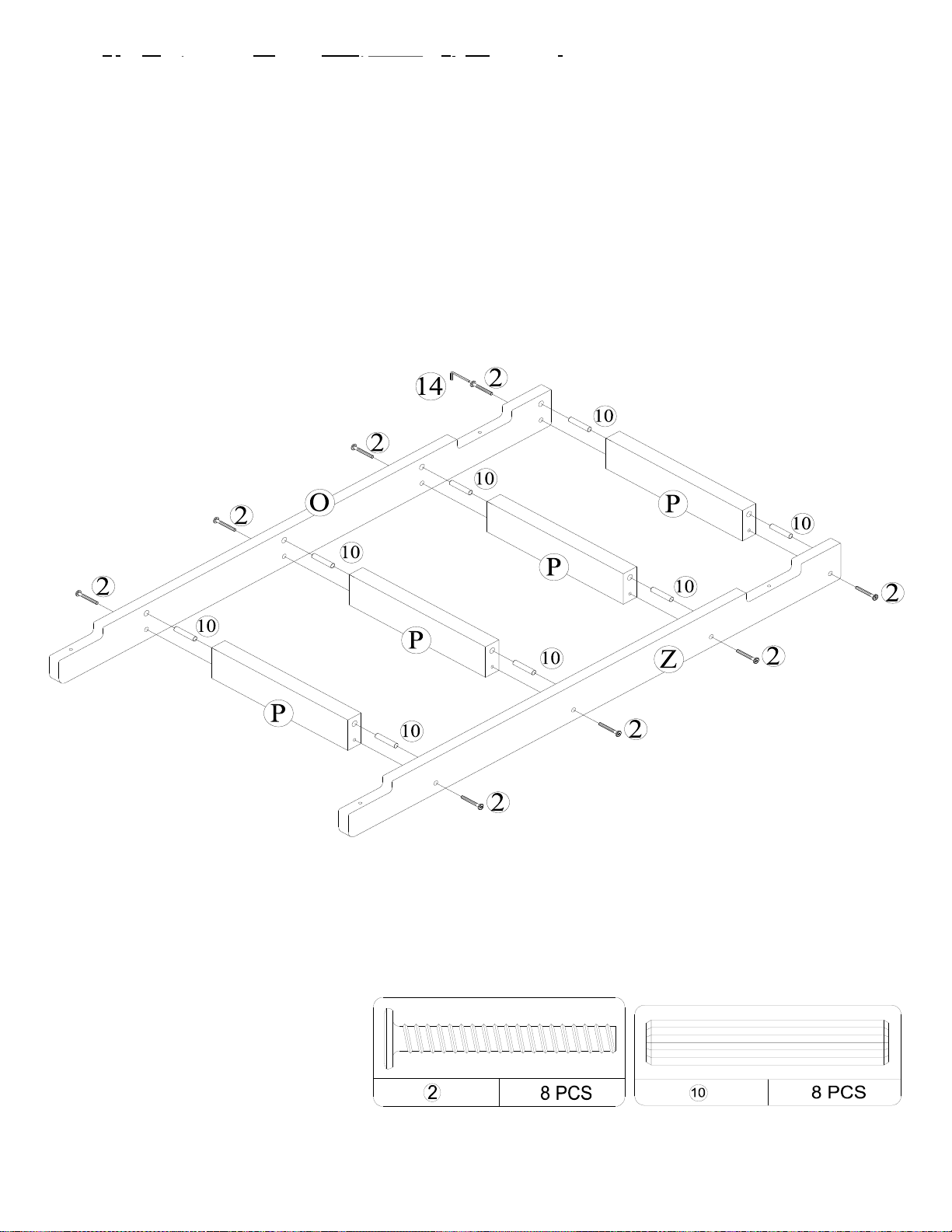

Insert wood dowels (10) into the ends of the ladder steps (P).
Attach ladder ends (O & Z) to ladder steps (P) with wood joint connectors (2). Use Allen key (14)
to tighten joint connectors as shown.

STEP 11

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Attach the ladder to the side rails (H & J) with wood joint connector (2) as shown.

STEP 12

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Insert the USB port (A3) through the hole in post (B) and attach it with flat head screws (15) using
a Phillips head screwdriver (not included).

Connect the adapter to the USB port as shown below. Once the bunk bed is in the desired
location, plug the adapter into the wall socket.

With the help of another person, remove the top bunk from the lower bunk.

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

Instructions for converting the bunk bed into two full beds

Note: Switching the headboards will allow the two single beds to be identical (the headboards will have

taller posts and the footboards will have the shorter posts).

Remove the ladder and all the guardrails.

Disassemble the side rails from all headboards (top and lower bunks).

Re-assemble the headboards (with tall posts) and footboards (with short posts) to side rails.

That's it! You've finished assembling your bunk bed.

FULL / FULL BUNK BED

DA8304E / DA8304GR / DA8304BK

CAUTION: This unit is intended for use only with the products

and/or maximum weights indicated. Use with other products and/or

products heavier than the maximum weights indicated may result in

instability or cause possible injury.

DO NOT ALLOW HORSEPLAY ON

OR UNDER THE BED AND
PROHIBIT JUMPING ON THE BED.

DO NOT ALLOW CHILDREN UNDER 6

YEARS OF AGE TO USE THE UPPER BUNK.

BED IS DESIGNED FOR CHILDREN

RANGING FROM 6 YEARS OF AGE TO
YOUNG TEENAGERS.

USE ONLY MATTRESSES WHICH ARE 74"-75" LONG AND 53"-53.5" WIDE ON UPPER AND

LOWER BED. ENSURE THICKNESS OF MATTRESS DOES NOT EXCEED 6".

DO NOT RETURN PRODUCT TO THE RETAILER

If a part is missing or damaged, contact our customer service

department. We will replace the part FREE of charge.

Tel #: [phone]

E-Mail: [e-mail]

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Modelo No: Codigo UPC: Color:

DA8304E-1

0-65857-19201-8

ESPRESSO

DA8304E-2

0-65857-19202-5

ESPRESSO

DA8304GR-1

0-65857-19203-2

GRIS

DA8304GR-2

0-65857-19204-9

GRIS

DA8304BK-1

0-65857-20235-9

NEGRO

DA8304BK-2

0-65857-20236-6

NEGRO

Fecha de compra: _____ / _____ / _____ Número de lote:

(tomado del cartón)

NOTA: ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN DE SEGURIDAD

IMPORTANTE. POR FAVOR, LÉALO Y CONSÉRVELO PARA CONSULTARLO EN EL FUTURO.

LITERA DE CAMA GRANDE

¡Felicitaciones por su nueva compra de un mueble! Los muebles de la línea Dorel Living han sido
diseñados con la calidad, la comodidad y el estilo en mente. Estamos seguros de que este mueble le
servirá por muchos años con su comodidad excepcional.

Le recomendamos que antes de comenzar a armarlo se familiarice con su nueva compra y tome
unos minutos de su tiempo para leer este manual. Contiene información importante sobre nuestra
garantía y consejos de cuidados para que su mueble siempre conserve su apariencia de nuevo.

Para obtener más ideas de muebles inspirantes, visite nuestro sitio web en www.dorelliving.com

También puede mantenerse informado de todas las últimas tendencias suscribiéndose a nuestra
página en Facebook page.

e Instagram page.

Preguntas, inquietudes, partes que faltan? La satisfacción del cliente es importante para nosotros en

Dorel Asia. CONTACTE NUESTRO DEPARTAMENTO DE SERVICIO AL CLIENTE ANTES DE

DEVOLVER EL PRODUCTO A LA TIENDA.

Nuestros agentes están disponibles de lunes a viernes de 8 a.m. a 5 p.m. (EST) para atender su

llamada y responder a cualquier pregunta. Para un servicio más rápido, siempre tenga listo el número

de modelo al contactarnos. Nuestro número gratuito es: 1-800-295-1980

También puede comunicarse con nosotros por correo electrónico o visitando nuestro sitio web

haciendo clic en los enlaces de soporte:

[e-mail]

www.dorelliving.com

*

*

*

*

*

*

*

*

*

*

*

*
*
*
*

SERVICIO AL CLIENTE

También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya el número de modelo del

producto, el color y una descripción detallada de su pregunta.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

NOTAS E INSTALACIÓN

ADVERTENCIA

PELIGRO DE ESTRANGULAMIENTO - NUNCA CUELGUE O ATE EN LA CAMA ARTÍCULOS QUE NO ESTÉN

DISEÑADOS PARA USARLOS CON LA CAMA; POR EJEMPLO, PERO NO LIMITADO A ESTO, GANCHOS, CINTURONES
Y CUERDAS DE SALTAR.

SIGA LA INFORMACIÓN DE LAS ADVERTENCIAS INSCRITAS EN LA ESTRUCTURA DE LA CUCHETA SUPERIOR Y EN
EL CARTÓN. NO RETIRE LA ETIQUETA DE ADVERTENCIAS DE LA CAMA.

LA BASE DEL COLCHÓN ESTÁ DISEÑADA PARA SOPORTAR UN COLCHÓN SIN NECESIDAD DE USAR UNA TABLA
PARA MANTENER LA POSICIÓN O UN SOPORTE CON RESORTES

SIEMPRE UTILICE EL TAMAÑO DE COLCHÓN O DE SOPORTE DE COLCHÓN RECOMENDADO, O LOS DOS, PARA
EVITAR LA POSIBILIDAD DE CAÍDAS O QUE EL NIÑO QUEDE ATRAPADO.

UTILICE SOLAMENTE COLCHONES CON RESORTES EN ESPIRAL EN LAS DOS CUCHETAS. EL NO RESPETAR
ESTO PUEDE CAUSAR LESIONES.

UTILICE ÚNICAMENTE COLCHONES DE 74"-75" DE LARGO Y 53"-53.5" DE ANCHO. ASEGÚRESE DE QUE EL
ESPESOR DEL COLCHÓN NO EXCEDA 15 CM (6"). LA SUPERFICIE DEL COLCHÓN DEBE QUEDAR POR LO MENOS 5"
(127MM) POR DEBAJO DEL BORDE SUPERIOR DEL MARCO DE LAS CUCHETAS.
NO PERMITA QUE NIÑOS MENORES DE 6 AÑOS DUERMAN EN LA CUCHETA SUPERIOR.

*

SIEMPRE UTILICE LAS BARANDAS EN LOS DOS LADOS DE LA CUCHETA SUPERIOR. SI LA CUCHETA ESTÁ
COLOCADA AL LADO DE UNA PARED, LA BARANDA QUE CUBRE EL LADO LARGO DE LA CUCHETA DEBE SER
COLOCADA CONTRA LA PARED PARA EVITAR QUE EL NIÑO QUEDE ATRAPADO ENTRE LA CAMA Y LA PARED
(ESTO SE APLICA A LAS CUCHETAS CON BARANDA LARGA DE UN SOLO LADO).

VERIFIQUE LA CAMA PERIÓDICAMENTE Y ASEGÚRESE DE QUE EL CUADRO, LA ESCALERILLA Y OTROS
COMPONENTES ESTÉN EN LA POSICIÓN CORRECTA, NO ESTÉN DAÑADOS Y TODAS LAS UNIONES ESTÉN BIEN
AJUSTADAS.

NO PERMITA QUE LOS NIÑOS HAGAN PAYASADAS SOBRE O DEBAJO DE LA CAMA Y PROHIBA QUE SALTEN
SOBRE ELLA.

NO UTILICE PIEZAS DE SUSTITUCIÓN. CONTACTE EL SERVICIO AL CLIENTE PARA OBTENER PIEZAS PARA
REMPLAZAR.

EL USO DE UNA VELADORA SIRVE COMO MEDIDA DE PRECAUCIÓN PARA EL NIÑO QUE UTILIZA LA CUCHETA
SUPERIOR.

SE PROHIBE EL USO DE COLCHONES DE AGUA O COLCHONETAS DE FLOTACIÓN.

SIEMPRE UTILICE LA ESCALERILLA PARA SUBIR A LA CUCHETA SUPERIOR O BAJAR DE ELLA.

PROHIBA QUE MÁS DE UN NIÑO SUBA A LA CUCHETA SUPERIOR.

CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
*

*
*

*
*

*
*

*

CUIDADO, LIMPIEZA Y MANTENIMIENTO

NOTAS

LEA ATENTAMENTE CADA ETAPA ANTES DE COMENZAR. ES MUY IMPORTANTE QUE CADA ETAPA SE
LLEVE A CABO EN EL ORDEN CORRECTO. SI ESTAS ETAPAS NO SE SIGUEN EN ORDEN, PUEDEN
SURGIR DIFICULTADES PARA ARMAR LA CAMA Y CAUSAR LESIONES A LOS NIÑOS QUE LA USAN.

ADVERTENCIA: DEBE SER ARMADA POR UN ADULTO.

ASEGÚRESE DE TENER TODAS LAS PIEZAS. TRABAJE EN UN LUGAR ESPACIOSO, DE PREFERENCIA
SOBRE UNA SUPERFICIA LISA Y SUAVE.

SE NECESITARÁN DOS PERSONAS PARA ARMARLA.

Limpie regularmente con un paño suave y seco. No recomendamos el uso de limpiadores químicos o ceras en
nuestros muebles laqueados, ya que pueden dañar el acabado. Mantenga los disolventes, el alcohol, el esmalte de
uñas y los removedores de esmalte lejos de las superficies de sus muebles de madera.

Revise todos los pernos, tornillos y sujetadores periódicamente y apriételos si es necesario.

GARANTÍA LIMITADA DE 1 AÑO

Dorel garantiza que este producto está libre de defectos de material y mano de obra y se compromete a remediar
cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha de compra original. Esta garantía es
válida solamente con presentación de una prueba de compra. Esto se limita a la reparación o reemplazo de
componentes defectuosos del mueble y no se incluye ningún trabajo de ensamblaje. Esta garantía no se aplica a
ningún producto que haya sido mal ensamblado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de
cualquier manera. Cualquier uso, rotura o pérdida de color de la tela no están incluidos en esta garantía (donde
corresponda). Esta garantía le da derechos legales específicas y usted puede también tener otros derechos que
varían de estado a estado o de provincia a provincia.

ADVERTENCIA: Si este producto está dañado y/o ciertas

piezas faltan o están rotas, NO LO USE.

LA MAYORÍA DE LAS PIEZAS DE MADERA ESTÁN ETIQUETADAS O MARCADAS DEL LADO RÚSTICO.
SE NECESITA UN DESTORNILLADOR EN CRUZ (NO INCLUIDO).

SE RECOMIENDA EL USO DE UNA MAZA DE CAUCHO (NO INCLUIDA) PARA FACILITAR EL TRABAJO DE
ASAMBLAJE.

LA CAMA ESTÁ DISEÑADA PARA NIÑOS DESDE 6 AÑOS HASTA LA ADOLESCENCIA TEMPRANA.

Este dispositivo cumple con la parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:
(1) este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia
recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Nota: Se han realizado pruebas en este equipo y se ha comprobado que cumple con los límites establecidos para los
dispositivos digitales de Clase B, de acuerdo con la Parte 15 de la normativa de la FCC.
Estos límites se han diseñado para ofrecer una protección razonable frente a interferencias perturbadoras en una instalación
doméstica.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se utiliza de acuerdo con las
instrucciones suministradas, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay
garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales
en la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario
que intente corregir la interferencia mediante una o más de las siguientes medidas:

- Reorientando o recolocando la antena receptora.

- Aumentando la distancia entre el equipo y el receptor.

- Conectando el equipo a una toma de un circuito diferente al de la conexión del receptor.

- Consulte a su distribuidor o a un técnico de televisión y radio con experiencia para recibir ayuda.
Los cambios o modificaciones no aprobados expresamente por la entidad responsable por asegurar la conformidad puede

resultar en la anulación de la autoridad del usuario para operar el equipo.

1 2

3 4

6

8 9 10 11

12 13 14

15

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

LISTA DE ACCESORIOS

∅1/4" x 100mm

∅6.5mm x 48mm

CONECTOR (4mm HEX HEAD)

16 PZAS

CONECTOR PARA MADERA (4mm CABEZA HEX)

12 PZAS

∅6.5mm x 100mm

CONECTOR PARA MADERA (4mm CABEZA HEX)

24 PZAS

TORNILLO DE CABEZA PLANA

6 PZAS

∅19mm x 95mm

58X30X25

CLAVIJA DE MADERA

4 PZAS

SOPORTE EN L

2 PZAS

∅9mm x 17mm

∅1/4" x 32mm

∅10mm x 50mm

CASQUETE HEXAGONAL

5 PZAS

PERNOS CABEZAL HEXAGONAL

8 PZAS

CLAVIJA DE MADERA

48 PZAS

TAPÓN

32 PZAS

∅11.8mm x 15mm

∅4mm x 19mm

∅3mm x 13mm

TUERCA BARRILETE

16 PZAS

TORNILLO DE CABEZA

PLANA

8 PZAS

LLAVE ALLEN

1 PZA

TORNILLO DE

CABEZA PLANA

2 PZAS

∅4mm x 35mm

TORNILLO PARA MADERA

40 PCES

5

7

∅4mm x

A B C

D E F

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

LISTA DE PIEZAS

POSTE

2 PZAS

POSTE

1 PZA

POSTE SUPERIOR

1 PZA

POSTE INFERIOR

2 PZAS

POSTE INFERIOR

2 PZAS

TRAVESAÑO SUPERIOR DE LA

CABECERA

2 PZAS

G H I

J K L

M N O

P Q R

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

LISTA DE PIEZAS

TRAVESAÑO INFERIOR DE LA

CABECERA

2 PZAS

RIEL LATERAL SUPERIOR (CON 5

AGUJEROS)

1 PZA

RIEL LATERAL SUPERIOR (CON 1

AGUJEROS)

1 PZA

RIEL LATERAL INFERIOR (CON 2

AGUJEROS)

1 PZA

RIEL LATERAL INFERIOR (SIN

AGUJEROS)

1 PZA

BARANDA LARGA

2 PZAS

BARANDA CORTA

2 PZAS

SOPORTE DE LISTÓN

1 PZA

LADO IZQUIERDO DE ESCALERA

1 PZA

ESCALÓN DE ESCALERA

4 PZAS

POSTE REINFORCE DE BARANDA

2 PZAS

LISTÓN SUPERIOR DE LA

CABECERA

16 PZAS

S T U

V W X

Y Z A1

A2 A3

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

LISTA DE PIEZAS

POSTE DE BARANDA CORTO

1 PZA

TRAVESAÑO SUPERIOR DE LA

CABECERA

2 PZAS

LISTON INFERIOR DE LA CABECERA

16 PZAS

TRAVERSE INFÉRIEURE DE LA TÊTE DE

LIT

2 PZAS

POSTE DE SOPORTE

3 PZAS

LISTÓN (SIN AGUJEROS)

14 PZAS

LISTÓN (CON 1 AGUJERO)

6 PZAS

LADO IZQUIERDO DE ESCALERA

1 PZA

BLOQUE ESPACIADOR LARGO

2 PZAS

BLOQUE ESPACIADOR CORTO

2 PZAS

ADAPTADOR & PUERTO USB

1 JUEGO

ETAPA 1

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Uno de los travesaños superiores de la cabecera (F) tiene una etiqueta. Úsela en este paso.
Inserte los tapones (11) y los listones superiores de la cabecera (R) en cada orificio del travesaño

inferior de la cabecera (G) como se muestra a continuación, empuje hacia abajo hasta que quede
firmemente en su lugar.

Coloque el travesaño superior de la cabecera (F) a los listones superiores de la cabecera (R).
Inserte las clavijas de madera (10) en los extremos del travesaño superior de la cabecera (F) y del
travesaño inferior de la cabecera (G). Sujételos a los postes superiores (A y B) utilizando los
conectores (3) y la llave Allen (14).

Warning label

Etiqueta de

advertencia

ETAPA 2

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Repita el paso anterior para ensamblar los tres conjuntos restantes de cabeceros / pieceros.
Asegúrese de emparejar los postes inferiores (D) y (E) para un par, (E) y (D) para otro, y los postes
superiores (C) y (A) para el último par.

ETAPA 3

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Inserte las tuercas barriletes (12) en los rieles laterales inferiores (J & K) como se muestra.
Fije las dos cabeceras con los postes inferiores (D y E) a los rieles laterales inferiores (J & K)
usando los conectores (1) y la llave Allen (14).

Nota: Esta es la litera inferior.

ETAPA 4

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Fije los postes de soporte (W) a los listones inferiores (Y) con los pernos de cabeza hexagonal (9) como
se muestra.
Fije los listones inferiores (X e Y) como se muestra a continuación a los rieles laterales inferiores (J & K)
con tornillos para madera (4) usando un destornillador Phillips (no incluido).

Asegúrese de que el listón toque los postes esquineros (tan cerca de la cabecera como sea posible).
Use el bloque espaciador (A1) para espaciarlos uniformemente tal como se muestra.

NOTA: Si observa que alguno de los listones (X e Y) no está perfectamente plano, asegúrese de
armarlos de tal manera que los listones (X e Y) se curven en el centro y hacia abajo en los extremos.

Uno por lado

listones:

7 pzas para la litera inferior

ETAPA 5

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Inserte clavijas de madera (10) en cada extremo de las barandas largas (L).
Inserte los pernos del barril (12) en los rieles laterales (H e I).
Conecte dos barandillas largas (L) y las tuercas barrilete (I y H) a los postes superiores (A y B) y (A y C) con los conectores
(1) y (3) tal como se muestra a continuación.

NOTA: No apriete los conectores en este paso.

NOTA: Esta es la litera superior.

ETAPA 6

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Conecte el poste reinforce de baranda (Q) a las barandas largas (L) y al riel lateral superior (I) con los tornillos de cabeza
plana (5) usando un destornillador Phillips (no incluido).
Fije el soporte en L (7) con los tornillos de cabeza plana (13) al travesaño inferior de la cabecera superior (G).
Fije el soporte de listones (N) al soporte en L (7) con tornillos para madera (13).
Use la llave Allen (14) para apretar todos los conectores instalados previamente.

ETAPA 7

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Inserte las clavijas (10) en cada extremo de las barandas cortas (M).
Fije el poste de baranda corto (S) y las barandas cortas (M) con los conectores (3).
Conecte el poste reinforce de baranda (Q) a las barandas cortas (M) con los tornillos para madera de
cabeza plana (5) y un destornillador Phillips (no incluido).
Fije la baranda corta ensamblada (M) al poste superior (A) con los conectores (3) y al riel lateral
superior (H) usando los pernos (9) y los casquetes hexagonales (8) como se muestra. Use la llave
Allen (14) para apretar los pernos.

ETAPA 8

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Fije los listones (X e Y) a los rieles laterales superiores (I y H) con los tornillos para madera (4) y con
un destornillador Phillips (no incluido). Asegúrese de que el listón toque los postes esquineros (tan
cerca de la cabecera como sea posible).
Use el bloque espaciador corto (A2) para espaciarlos uniformemente como se muestra.
Fije los listones con 1 agujero (Y) al soporte del liston (N) usando los pernos de cabeza hexagonal (9)
y los casquetes hexagonales (8) como se muestra. Use la llave Allen (14) para apretar los pernos de
cabeza hexagonal (9).

ETAPA 9

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Coloque cuatro clavijas de madera (6) en los agujeros de los travesaños superiores de la
cabecera (T).
Con la ayuda de otra persona, coloque la litera superior en la litera inferior.

ETAPA 10

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Inserte las clavijas de madera (10) en los extremos de los escalones de la escalera (P).
Conecte los lados de la escalera (O y Z) a los escalones de la escalera (P) con los conectores
(2). Use la llave Allen (14) para apretar los conectores tal como se muestra.

ETAPA 11

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Sujete la escalera a los rieles laterales (H & J) con el conector (2) tal como se muestra.

ETAPA 12

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Inserte el puerto USB (A3) a través del orificio en el poste (B) y fijelo con los tornillos de cabeza
plana (15) y un destornillador Phillips (no incluido).

Conecte el adaptador al puerto USB como se muestra a continuación. Una vez que la litera esté
en la ubicación deseada, conecte el adaptador a la toma de corriente.

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

Instrucciones para convertir la litera en dos camas individuales grandes

Retire la escalerilla y todas las barandas.

Con la ayuda de otra persona, retire la litera superior de la litera inferior.

Desmontar los rieles laterales de todas las cabeceras (literas superiores e inferiores).

Vuelva a ensamblar las cabeceras (con los postes superiores) y los pies de cama (con los postes
cortos) en los rieles laterales.

Nota: El intercambiar las cabeceras hará que las dos camas sean idénticas (las cabeceras
tendrán las patas más altas y los pies de la cama tendrán las patas más cortas.

pie de cama

pie de cama

poste superior

poste superior

poste inferior

poste inferior

cabecera

cabecera

Cabecera

Pie de cama

Para ser usado

como cabecera

de cama grande

Para ser usado

como pie de cama
grande

Para ser usado

como pie de cama

grande

Para ser usado

como pie de cama
grande

Listo! Ha terminado de ensamblar su cama litera.

LITERA DE CAMA GRANDE

DA8304E / DA8304GR / DA8304BK

PRECAUCIÓN: Esta unidad está diseñada para ser utilizada

únicamente con los productos y/o pesos máximos indicados. Su uso

con otros productos y/o productos más pesados que los pesos

máximos indicados puede provocar inestabilidad o causar lesiones.

NO PERMITA QUE LOS NIÑOS

HAGAN PAYASADAS SOBRE O
DEBAJO DE LA CAMA Y PROHIBA

NO PERMITA QUE NIÑOS MENORES DE 6

AÑOS DUERMAN EN LA CUCHETA
SUPERIOR. LA CAMA ESTÁ DISEÑADA

PARA NIÑOS DESDE 6 AÑOS HASTA LA

ADOLESCENCIA TEMPRANA.

UTILICE ÚNICAMENTE COLCHONES DE 74"-75" DE LARGO Y 53"-53.5 DE ANCHO.

ASEGÚRESE DE QUE EL ESPESOR DEL COLCHÓN NO EXCEDA 15 CM (6").

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza o está

dañada, comuníquese con nuestro Departamento de Servicio al Cliente.

Reemplazaremos la pieza SIN costo alguno.

Tel #: [phone]

Correo electr: [e-mail]

Modèle No: Code UPC: Couleur:

DA8304E-1

0-65857-19201-8

ESPRESSO

DA8304E-2

0-65857-19202-5

ESPRESSO

DA8304GR-1

0-65857-19203-2

GRIS

DA8304GR-2

0-65857-19204-9

GRIS

DA8304BK-1

0-65857-20235-9

NOIR

DA8304BK-2

0-65857-20236-6

NOIR

Date d'achat: _____ / _____ / _____ Numéro de lot:

(sur la boîte)

NOTE: CE MANUEL D'INSTRUCTIONS CONTIENT INFORMATION DE SÉCURITÉ IMPORTANTE.

VEUILLEZ LE LIRE ET LE CONSERVER POUR RÉFÉRENCE ULTÉRIEURE.

LIT SUPERPOSÉ DOUBLE

Félicitations pour votre dernier achat d’un meuble ! Les meubles de la ligne Dorel Living ont été conçus
ayant en tête la qualité, la commodité et le style. Nous sommes convaincus que ce meuble vous servira
durant de nombreuses années avec un confort exceptionnel.

Nous vous encourageons à vous familiariser avec les caractéristiques de votre nouveau meuble avant

de commencer l’assemblage ; prenez donc quelques minutes pour lire ce manuel. Il contient de
l’information importante concernant notre garantie et des conseils d’entretien pour vous assurer de
garder votre meuble aussi beau qu’aux premiers jours.

Pour trouver d’autres idées inspirantes, veuillez visiter notre site web à www.dorelliving.com

Vous pouvez aussi souscrire à notre page Facebook pour être à la fine pointe de toutes les dernières

et Instagram page.

Des questions, des préoccupations, des pièces manquantes? La satisfaction du client est importante

pour nous chez Dorel Asia. CONTACTEZ NOTRE SERVICE À LA CLIENTÈLE AVANT DE

RETOURNER LE PRODUIT AU DÉTAILLANT.

Nos agents sont disponibles du lundi au vendredi de 8h à 17h (HNE) pour prendre votre appel et

répondre à vos questions. Pour un service plus rapide, ayez toujours le numéro de modèle à portée de

main lorsque vous nous contactez.

Sans frais #: 1-800-295-1980

Vous pouvez également nous joindre par courriel ou en visitant notre site Web et en cliquant sur les

liens de support:

[e-mail]

www.dorelliving.com

*

*

*

*

*

*

*
*

*

*
*

*

*
*
*
*

CUSTOMER SERVICE

You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed

description of your enquiry.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

NOTES ET INSTALLATION

AVERTISSEMENT

RISQUE D'ÉTRANGLEMENT - NE JAMAIS PLACER OU SUSPENDRE DES ARTICLES SUR AUCUNE PARTIE DU LIT

SUPERPOSÉ QUI NE SONT PAS CONÇUS POUR ÊTRE UTILISÉS AVEC CE LIT; PAR EXEMPLE, MAIS N'ÉTANT PAS
LIMITÉ À, DES CROCHETS, DES CEINTURES, ET DES CORDES À SAUTER.

SUIVEZ LES INFORMATIONS SUR LES ÉTIQUETTES D'AVERTISSEMENT APPOSÉES À L'EXTRÉMITÉ DE LA
STRUCTURE DU LIT SUPERPOSÉ ET SUR LA BOÎTE. NE PAS ENLEVER L'ÉTIQUETTE D'AVERTISSEMENT APPOSÉE
SUR LE LIT.

LA PLATEFORME DU MATELAS EST CONÇUE POUR SUPPORTER UN MATELAS SANS AVOIR BESOIN D'UN SUPPORT
DE MATELAS OU D'UN SOMMIER.

TOUJOURS UTILISER LA GRANDEUR DE MATELAS OU DE SUPPORT DE MATELAS RECOMMANDÉ, OU LES DEUX,
AFIN DE PRÉVENIR LA POSSIBILITÉ DE BLESSURES OU DE CHUTES.

UTILISEZ UNIQUEMENT DES MATELAS À RESSORTS SUR LE LIT DU BAS ET DU HAUT AFIN DE PRÉVENIR LES
BLESSURES.

UTILISEZ UNIQUEMENT DES MATELAS DE 74"-75" DE LONG PAR 53"-53.5" DE LARGE SUR LE LIT DU BAS ET DU
HAUT. ASSUREZ-VOUS QUE L'ÉPAISSEUR DES MATELAS N'EXCÈDE PAS 6". LA SURFACE DU MATELAS DOIT
ARRIVER AU MOINS À 5" (127MM) SOUS LE BORD SUPÉRIEUR DES BARRIÈRES.

NE PAS PERMETTRE AUX ENFANTS DE MOINS DE 6 ANS D'UTILISER LE LIT DU HAUT.

TOUJOURS INSTALLER LES BARRIÈRES SUR LES DEUX LONGS CÔTÉS DU LIT DU HAUT. SI LE LIT SUPERPOSÉ
SERA PLACÉ PRÈS D'UN MUR, LA BARRIÈRE QUI COUVRE LA PLEINE LONGUEUR DU LIT DOIT ÊTRE PLACÉE
CONTRE LE MUR POUR ÉVITER QUE L'ENFANT RESTE COINCÉ ENTRE LE MUR ET LE LIT (APPLICABLE POUR LES
LITS SUPERPOSÉS AVEC DES BARRIÈRES PLEINE GRANDEUR SUR UN CÔTÉ).

VÉRIFIEZ PÉRIODIQUEMENT ET ASSUREZ-VOUS QUE LA BARRIÈRE, L'ÉCHELLE ET LES AUTRES COMPOSANTS
SONT DANS LA BONNE POSITION, EXEMPTS DE DOMMAGES, ET QUE TOUTES LES CONNECTIONS SONT BIEN
SERRÉES.

INTERDIRE LES JEUX BRUTAUX SUR OU SOUS LE LIT ET INTERDIRE DE SAUTER SUR LE LIT.

NE PAS SUBSTITUER DE PIÈCES. CONTACTEZ LE SERVICE À LA CLIENTÈLE POUR DES PIÈCES DE
REMPLACEMENT.

L'UTILISATION D'UNE VEILLEUSE PROCURE UNE SÉCURITÉ SUPPLÉMENTAIRE POUR UN ENFANT UTILISANT LE LIT
DU HAUT.

L'UTILISATION DE MATELAS D'EAU OU DE MATELAS D'AIR EST INTERDITE.

TOUJOURS UTILISER L'ÉCHELLE POUR MONTER OU DESCENDRE DU LIT SUPÉRIEUR.

INTERDIRE PLUS D'UNE PERSONNE SUR LE LIT DU HAUT.

CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

*

*
*

*
*
*
*

*

NOTES

AVANT DE COMMENCER, LISEZ CHAQUE ÉTAPE ATTENTIVEMENT. IL EST TRÈS IMPORTANT QUE CHAQUE ÉTAPE
SOIT EFFECTUÉE DANS L'ORDRE INDIQUÉ. SI CES ÉTAPES NE SONT PAS SUIVIES DANS LA SÉQUENCE INDIQUÉE,
DES DIFFICULTÉS D'ASSEMBLAGE PEUVENT SE PRODUIRE ET PEUVENT ENTRAÎNER DES BLESSURES.

ATTENTION: ASSEMBLAGE PAR UN ADULTE REQUIS.

ASSUREZ-VOUS QUE TOUTES LES PIÈCES SONT INCLUSES. TRAVAILLEZ DANS UN ESPACE SPACIEUX,
PRÉFÉRABLEMENT SUR UNE SURFACE LISSE ET DOUCE.

L'ASSEMBLAGE NÉCESSITERA DEUX PERSONNES.

LA PLUPART DES PLANCHES SONT ÉTIQUETTÉES OU ESTAMPÉES SUR LE BORD NON FINI.

Vérifiez les boulons/vis périodiquement et serrez-les si nécessaire.

GARANTIE LIMITÉE DE 1 AN

Dorel garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de remédier à un tel défaut.
Cette garantie couvre un (1) an à partir de la date d'achat originale. Cette garantie est valable uniquement sur présentation
d'une preuve d'achat. Cette garantie se limite exclusivement à la réparation ou au remplacement de pièces défectueuses du
mobilier et aucun travail d'assemblage n'est inclus. Cette garantie ne s'applique pas à un produit qui a été assemblé
incorrectement, soumis à une mauvaise utilisation ou abus, ou qui a été modifié ou réparé de quelque façon. L'usure, les
déchirures ou la décoloration du tissu ne sont pas couverts par cette garantie (le cas échéant). Cette garantie vous donne
des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à l'autre ou d'une province
à l'autre.

AVERTISSEMENT: Si ce produit est endommagé,

et/ou si des pièces sont brisées ou manquantes,

NE PAS UTILISER.

UN TOURNEVIS À TÊTE CRUCIFORME (NON INCLUS) EST REQUIS.

UN MAILLET EN CAOUTCHOUC (NON INCLUS) EST RECOMMANDÉ POUR FACILITER L'ASSEMBLAGE.
LE LIT EST CONÇU POUR DES ENFANTS À PARTIR DE 6 ANS JUSQU'À JEUNES ADOLESCENTS.

Cet appareil est conforme à la section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions

suivantes: (1) Cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit accepter toutes les interférences

reçues, y compris celles pouvant entraîner un fonctionnement non souhaité.

Note: Cet équipement a été testé et déclaré conforme aux limites pour appareils numériques de classe B, selon la section 15 des
règlements de la FCC.
Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un milieu résidentiel.

Cet appareil génère, utilise et peut émettre une énergie de fréquence radioélectrique et, s’il n’est pas installé ou utilisé selon les

instructions, peut causer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des
interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles
avec la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est
invité à tenter de corriger l'interférence en appliquant l'une ou plusieurs des mesures suivantes:

- Réorienter ou déplacer et repositionner l’antenne de réception.

- Prolonger la séparation entre l’appareil et le récepteur.

- Brancher l’appareil à une prise de courant reliée à un circuit différent de celui auquel le récepteur se trouve branché.

- Consulter le dépositaire ou un technicien de radio et/ou de télévision chevronné afin d’obtenir de l’assistance.

Tout changement ou modification n'ayant pas été expressément approuvé(e) par la partie responsable de la conformité pourrait
annuler l'autorité de l'utilisateur à utiliser ce dispositif.

SOIN, NETTOYAGE ET ENTRETIEN

Époussettez régulièrement avec un chiffon doux et sec. Nous ne recommandons pas l'utilisation de nettoyants
chimiques ou de cire sur notre mobilier laquée car ils peuvent endommager la finition. Gardez les solvants, l'alcool, le
vernis à ongles et les dissolvants de vernis à ongles loin de vos surfaces en bois massif.

1 2

3 4

6

8 9 10 11

12 13 14

15

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK / DA8304BK

LISTE DE QUINCAILLERIE

∅1/4" x 100mm

∅6.5mm x 48mm

CONNECTEUR DE RACCORDEMENT (4mm HEX HEAD)

16 PCES

CONNECTEUR DE RACCORDEMENT EN BOIS (4mm TÊTE

HEX)

12 PCES

∅6.5mm x 100mm

CONNECTEUR DE RACCORDEMENT DE BOIS (4mm TÊTE HEX)

24 PCES

VIS À TÊTE PLATE

6 PCES

∅19mm x 95mm

58X30X25

GOUJON EN BOIS

4 PCES

SUPPORT EN L

2 PCES

∅9mm x 17mm

∅1/4" x 32mm

∅10mm x 50mm

ÉCROU HEXAGONAL

5 PCES

BOULON À TÊTE CREUSE HEXAGONAL

8 PCES

GOUJON EN BOIS

48 PCES

BOUCHON

32 PCES

∅11.8mm x 15mm

∅4mm x 19mm

∅3mm x 13mm

ÉCROU CYCLINDRIQUE

16 PCES

VIS À TÊTE PLATE

8 PCES

CLÉ ALLEN

1 PCE

VIS À TÊTE PLATE

2 PCES

∅4mm x 35mm

VIS À BOIS À TÊTE PLATE

40 PCES

5

7

∅4mm x

A B C

D E F

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

LISTE DE PIÈCES

POTEAU SUPÉRIEUR

2 PCES

POTEAU SUPÉRIEUR

1 PCE

POTEAU SUPÉRIEUR

1 PCE

POTEAU INFÉRIEUR

2 PCES

POTEAU INFÉRIEUR

2 PCES

TRAVERSE SUPÉRIEURE DE LA

TÊTE DE LIT

2 PCES

G H I

J K L

M N O

P Q R

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

LISTE DE PIÈCES

TRAVERSE INFÉRIEUR DE LA TÊTE

DE LIT

2 PCES

RAIL LATÉRAL SUPÉRIEUR (AVEC 5

TROUS)

1 PCE

RAIL LATÉRAL SUPÉRIEUR (AVEC

1 TROUS)

1 PCE

RAIL LATÉRAL INFÉRIEUR (AVEC 2

TROUS)

1 PCE

RAIL LATÉRAL INFÉRIEUR (SANS TROUS)

1 PCE

BARRIÈRE LONGUE

2 PCES

BARRIÈRE COURTE

2 PCES

LATTE DE SOUTIEN

1 PCE

MONTANT GAUCHE DE L'ÉCHELLE

1 PCE

ÉCHELON

4 PCES

RENFORT DE BARRIÈRE

2 PCES

LATTE SUPÉRIEUR DE TÊTE DE LIT

16 PCES

S T U

V W X

Y Z A1

A2 A3

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

LISTE DE PIÈCES

POTEAU DE BARRIÈRE COURTE

1 PCE

TRAVERSE INFÉRIEURE DE TÊTE DE

LIT

2 PCES

LATTE INFÉRIEURE DE TÊTE DE LIT

16 PCES

TRAVERSE INFÉRIEURE DE LA TÊTE DE

LIT

2 PCES

POTEAU DE SOUTIEN

3 PCES

LATTE (SANS TROUS)

14 PCES

LATTE (AVEC 1 TROU)

6 PCES

MONTANT DROIT DE L'ÉCHELLE

1 PCE

BLOC D'ESPACE LONG

2 PCES

BLOC D'ESPACE COURT

2 PCES

ADAPTEUR & PORT USB

1 SET

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Une des traverse supérieures de la tête de lit (F) porte une étiquette. Utilisez-le dans cette étape.
Insérez les bouchons (11) et les lattes supérieures de la tête de lit (R) dans chaque trou de la traverse

inférieure de la tête de lit (G), comme indiqué ci-dessous, et appuyez jusqu’à ce qu’elle soit fermement en

place.
Fixez la traverse supérieures de la tête de lit (F) aux lattes supérieures de la tête de lit (R).

Insérez les goujons en bois (10) aux extrémités de la traverse supérieures de la tête de lit (F) et de
traverse inférieure de la tête de lit (G). Attachez-les aux poteaux supérieurs (A & B) en utilisant les
connecteurs (3) et la clé Allen (14).

ÉTAPE 1

Warning label

Étiquette d'avertissement

ÉTAPE 2

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Répétez l'étape précédente pour assembler les trois autres jeux de têtes de lit / pied de lit. Veillez
à jumeler les poteaux inférieurs (D) et (E) pour une paire, (E) et (D) pour une autre, et les poteaux
supérieurs (C) et (A) pour la dernière paire.

ÉTAPE 3

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Insérez les écrous cylindriques (12) dans les rails latéraux inférieurs (J & K) comme indiqué.
Fixez les deux têtes de lit avec les poteaux inférieurs (D & E) aux rails latéraux inférieurs (J & K)
en utilisant les connecteurs (1) et la clé Allen (14).

Note: Ceci est la couchette inférieure.

ÉTAPE 4

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Fixez les poteaux de soutien (W) aux lattes inférieures (Y) avec les boulons à tête hexagonal (9)
comme indiqué.
Fixez les lattes inférieures (X et Y) comme indiqué ci-dessous aux rails latéraux inférieurs (J & K) à
l'aide des vis à bois à tête plate (4) et d'un tournevis cruciforme (non fourni).

Assurez-vous que la latte touche l'angle des poteaux (le plus près possible de la tête de lit).
Utilisez le bloc d'espace (A1) pour les espacer uniformément, comme illustré.

NOTE: Si vous remarquez que les lattes (X et Y) ne sont pas parfaitement plates, veillez à les
assembler de manière à ce que les lattes (X et Y) se courbent au milieu et en bas des extrémités.

Un par côté

lattes:

7 pces pour la couchette inférieure

ÉTAPE 5

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Insérez des goujons en bois (10) à chaque extrémité des barrières longues (L).
Insérez les écrous cylindriques (12) dans les rails latéraux (H & I).
Fixez deux longs garde-corps (L) et des rails latéraux supérieurs (I & H) aux poteaux supérieurs (A & B) et (A & C) avec les
connecteurs (1) et (3) comme indiqué ci-dessous.

NOTE: Ne pas serrer les connecteurs à cette étape.

NOTE: Celui-ci est la couchette supérieure.

ÉTAPE 6

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Fixez le renfort de barrière (Q) aux barrières longues (L) et au rail latéral supérieur (I) à l'aide de vis à tête plate (5)
et d'un tournevis cruciforme (non fourni).
Fixez le support en L (7) avec des vis à tête plate (13) à la traverse inférieure de la tête de lit (G).
Fixez le support de latte (N) au support en L (7) avec des vis à bois (13).
Utilisez la clé Allen (14) pour serrer tous les connecteurs déjà installés.

ÉTAPE 7

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Insérez les goujons en bois (10) à chaque extrémité des barrières courtes (M).
Fixez les barrières courtes (M) et les poteaux des barrières courtes (S) avec des connecteurs de
bois (3).
Fixez le renfort de barrière (Q) aux barrières courtes (M) avec des vis à tête plate (5) à l'aide d'un
tournevis cruciforme (non fourni).
Fixez la barrière courte assemblée (M) au poteau supérieur (A) avec les connecteurs (3) et au rail
latéral supérieur (H) à l'aide des boulons à tête hexagonale (9) et des écrous hexagonaux (8).
Utilisez la clé Allen (14) pour serrer les boulons.

ÉTAPE 8

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Fixez les lattes (X et Y) aux rails latéraux supérieurs (I & H) avec des vis à bois à tête plate (4) et à
l'aide d'un tournevis cruciforme (non fourni). Assurez-vous que la latte touche l'angle des poteaux (le
plus près possible de la tête de lit).
Utilisez le bloc d'espace (A2) pour les espacer uniformément, comme illustré.
Fixez les lattes avec 1 trou (Y) sur la latte de soutien (N) en utilisant les boulons à tête hexagonale (9)
et les écrous hexagonaux (8), comme illustré. Utilisez la clé Allen (14) pour serrer les boulons à tête
hexagonale (9).

Un par côté

lattes: 13 pces pour la couchette inférieure

ÉTAPE 9

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Placez quatre goujons en bois (6) dans les trous des traverses de la tête de lit (T).
Avec l'aide d'une autre personne, empilez la couchette supérieure sur la couchette inférieure.

ÉTAPE 10

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Insérez les goujons en bois (10) aux extrémités des échelons (P).

Fixez les montants de l’échelle (O & Z) aux échelons (P) avec les connecteurs (2). Utilisez la clé

Allen (14) pour serrer les connecteurs comme indiqué.

ÉTAPE 11

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Fixez l’échelle sur les rails latéraux (H & J) à l’aide du connecteurs (2), comme illustré.

ÉTAPE 12

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Insérez le port USB (A3) dans le trou du poteau (B) et fixez-le avec des vis à tête plate (15) à

l’aide d’un tournevis cruciforme (non fourni).

Connectez l'adaptateur au port USB comme indiqué ci-dessous. Une fois que le lit superposé est
à l'emplacement souhaité, branchez l'adaptateur dans la prise murale.

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

Instructions pour transformer le lit superposé en deux lits grands

Enlevez l'échelle et toutes les barrières.

Avec l'aide d'une autre personne, enlevez le lit du haut du lit du bas.

Démontez les rails latéraux de toutes les têtes de lit (lit du haut et lit du bas).

Ré-assemblez les têtes de lit (avec les poteaux longs) et les pieds de lit (avec les poteaux courts) aux
rails

Note: La commutation des têtes de lit permettra aux deux lits grands d'être identiques (les têtes de lits
ont des poteaux plus longs et les pieds de lit ont des poteaux plus courts.

À utiliser comme

pied de lit pour lit

grand

À utiliser comme

tête de lit pour lit

grand

À utiliser comme

tête de lit pour lit

grand

À utiliser comme

pied de lit pour lit

grand

tête de lit

pied de lit

pied de lit

pied de lit

tête de lit

tête de lit

poteau infèrieur

poteau infèrieur

poteau supèrieur

poteau infèrieur

Voilà! Vous avez terminé d'assembler votre lit superposé.

LIT SUPERPOSÉ DOUBLE

DA8304E / DA8304GR / DA8304BK

ATTENTION: Cette unité est conçue pour être utilisée seulement avec

les produits et/ou les poids maximum indiqués. L'utilisation avec d'autres

produits et/ou des produits plus lourds que les poids maximum indiqués peut

causer de l'instabilité ou des blessures.

NE PAS PERMETTRE DE JEUX

BRUTAUX SUR OU SOUS LE LIT ET
INTERDIRE DE SAUTER SUR LE
LIT.

NE PAS PERMETTRE AUX ENFANTS DE MOINS DE 6

ANS D'UTILISER LE LIT DU HAUT. LE LIT EST CONÇU
POUR DES ENFANTS ÂGÉS DE 6 ANS JUSQU'À

JEUNES ADOLESCENTS.

UTILISEZ UNIQUEMENTS DES MATELAS QUI MESURENT 74"-75" DE LONG ET 53" - 53.5" DE

LARGE SUR LES LITS DU HAUT ET DU BAS. ASSUREZ-VOUS QUE L'ÉPAISSEUR DES MATELAS
N'EXCÈDE PAS 6".

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endomagée, contactez notre

service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Tél #: [phone]

Courriel: [e-mail]
