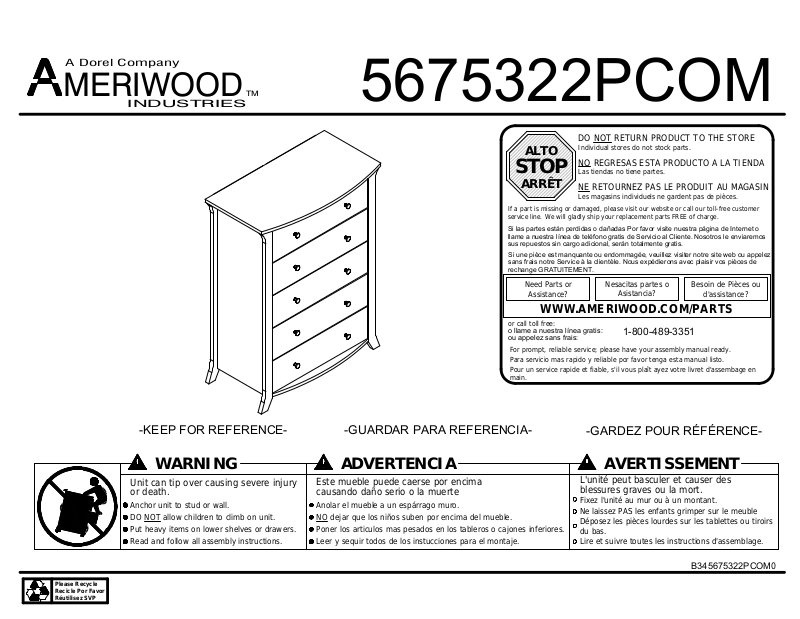

Dorel AMERIWOOD 5675322PCOM User Manual [fr, es, en]

A Dorel Company

MERIWOOD

INDUSTRIES

TM

5675322PCOM

DO NOT RETURN PRODUCT TO THE STORE

ALTO

STOP

ARRÊT

If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.

Need Parts or

Assistance?

Individual stores do not stock parts.

NO

REGRESAS ESTA PRODUCTO A LA TIENDA

Las tiendas no tiene partes.

NE

RETOURNEZ PAS LE PRODUIT AU MAGASIN

Les magasins individuels ne gardent pas de pièces.

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:
ou appelez sans frais:

For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

1-800-489-3351

Please Recycle
Recicle Por Favor
Réutilisez SVP

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-

-GARDEZ POUR RÉFÉRENCE-

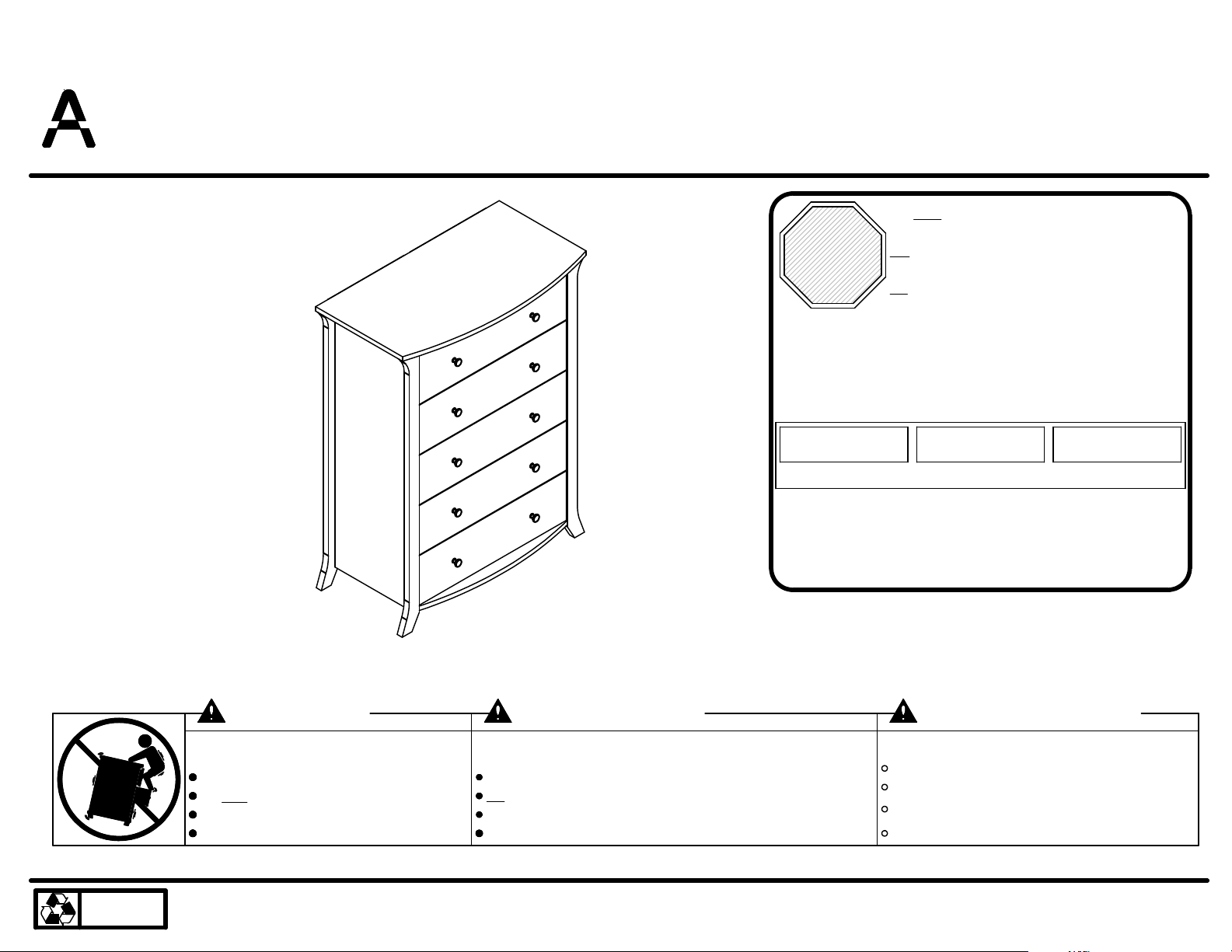

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury
or death.

Anchor unit to stud or wall.
DO NOT

allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.

Este mueble puede caerse por encima
causando daño serio o la muerte

Anolar el mueble a un espárrago muro.
NO

dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des
blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.
Lire et suivre toutes les instructions d'assemblage.

B345675322PCOM0

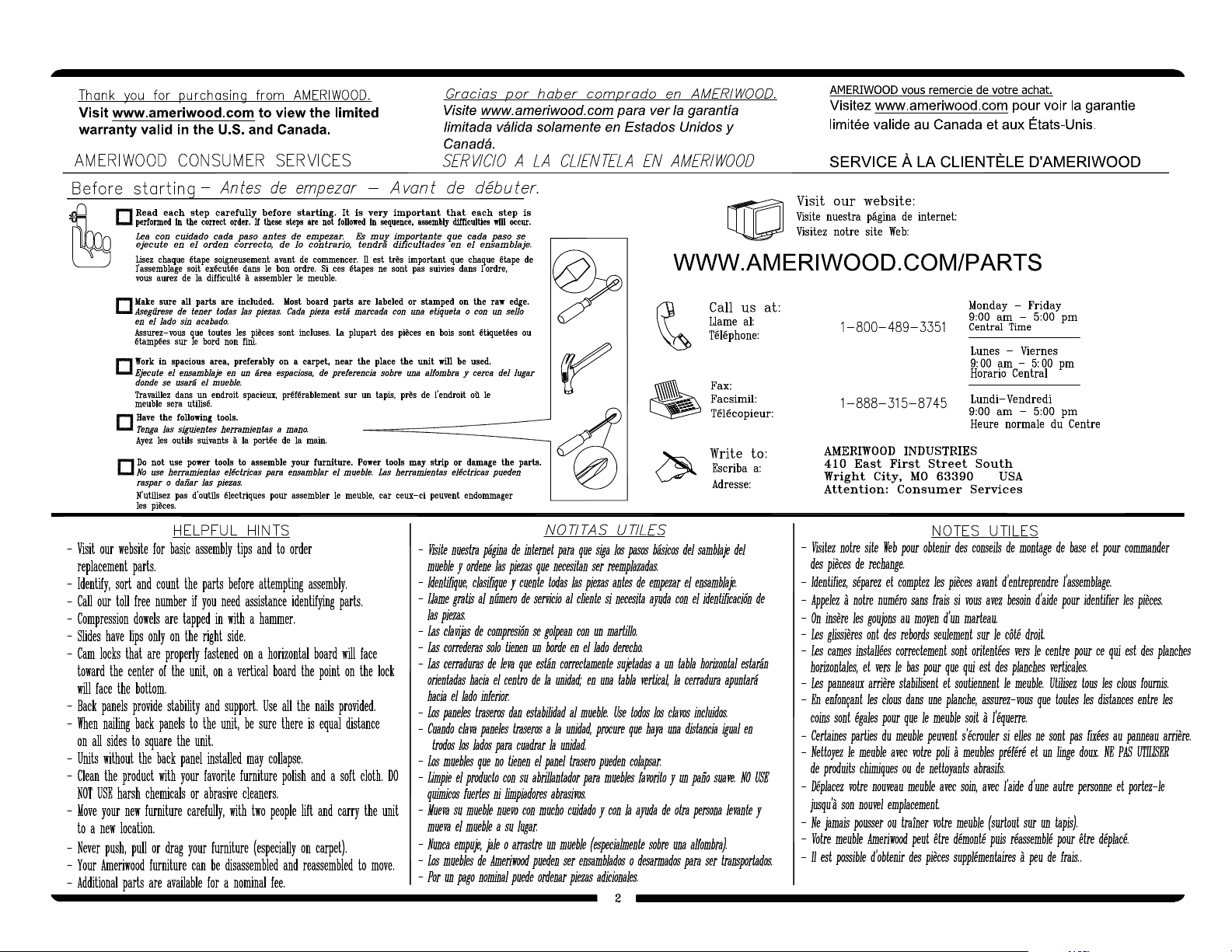

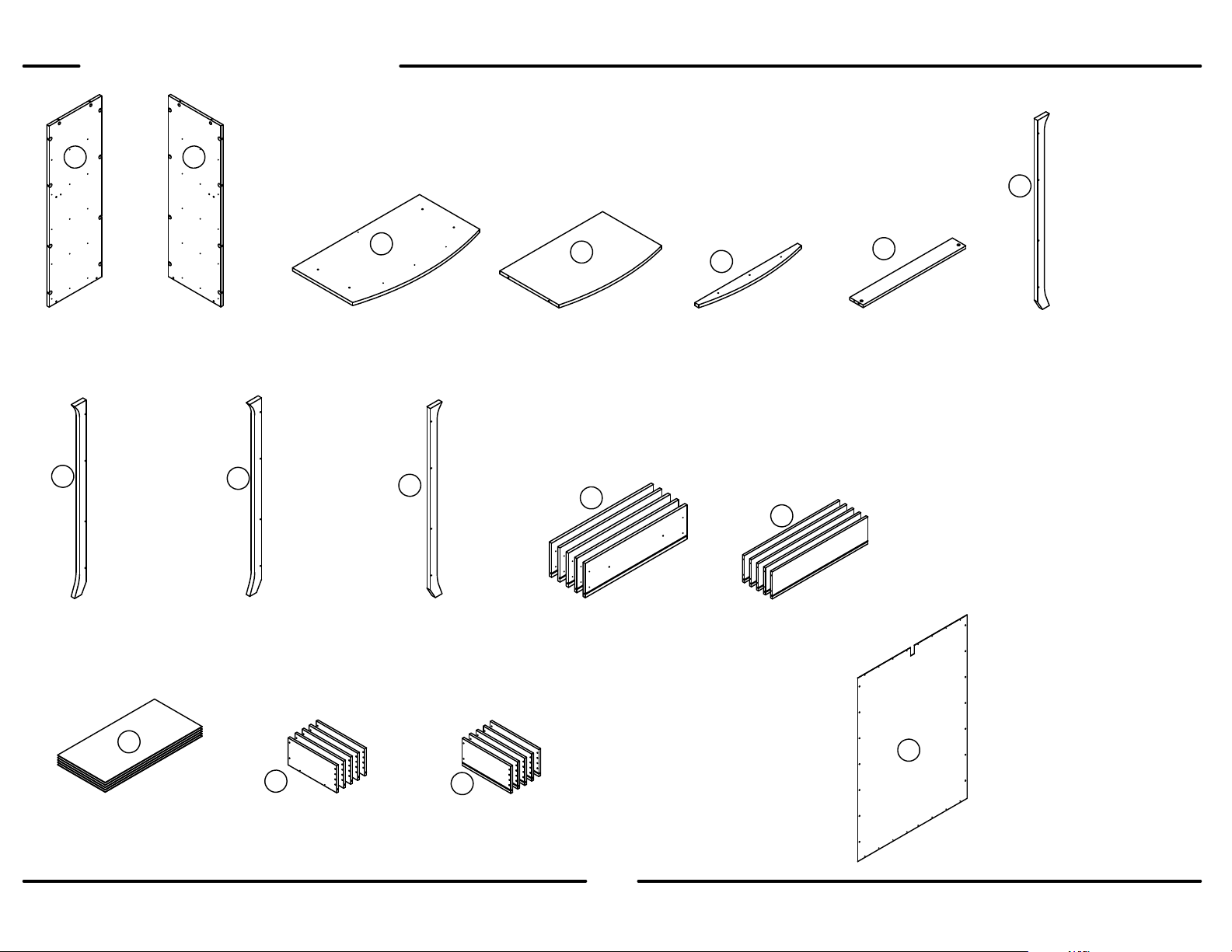

PARTS - PIEZAS - PIECES

A B

G

left panel
panel izquierdo
panneau gauche
35675322010

right panel
panel derecho
panneau droit
35675322020

H

right front leg
pata delantera derecho
patte avant droit
35675322080

M

5 drawer bottoms
5 cajónes inferiores
5 fonds de tiroir
35675302130

top
cime
dessus
35675322030

I

left rear leg
pata trasera izquierda
gauche pied arrière
35675322090

Q

5 left drawer sides

5 lados izquierdos del cajon
5 côté gauche de tiroir

31728302170

C

J

right rear leg
pata trasera derecho
droit pied arrière
35675322100

R

5 right drawer sides

5 lados derechos del cajon
5 côté droit de tiroir

31728302180

D

bottom
fondo
fond
35675322040

K

5 drawer fronts

5 frentes de cajón
5 façades de tiroir

35675322110

3 /24

?? www.ameriwood.com ??

E

top rail
riel superior
traverse supérieure
35675322050

L

5 drawer backs
5 cajónes trasero
5 dos du tiroir
35675302120

back panel
panel trasero
panneau arriere
K567500000

F

stringer
soporte
support
35675000060

S

left front leg
pata delantera izquierda
patte avant gauche
35675322070

This piece is paperboard
construction. It is not made
from wood but is required for
the assembly of your unit.

Esto pedazo son la
construcción del cartón. Ello
no son hecho de madera,
pero se requlere para la
asamblea de su unidad.

Ces peèce sont de
construction en carton. Alle
ne sont pas fabriquées de
bois, mais nécessaires pour
l'assemblage de votre
meuble.

B345675322PCOM0

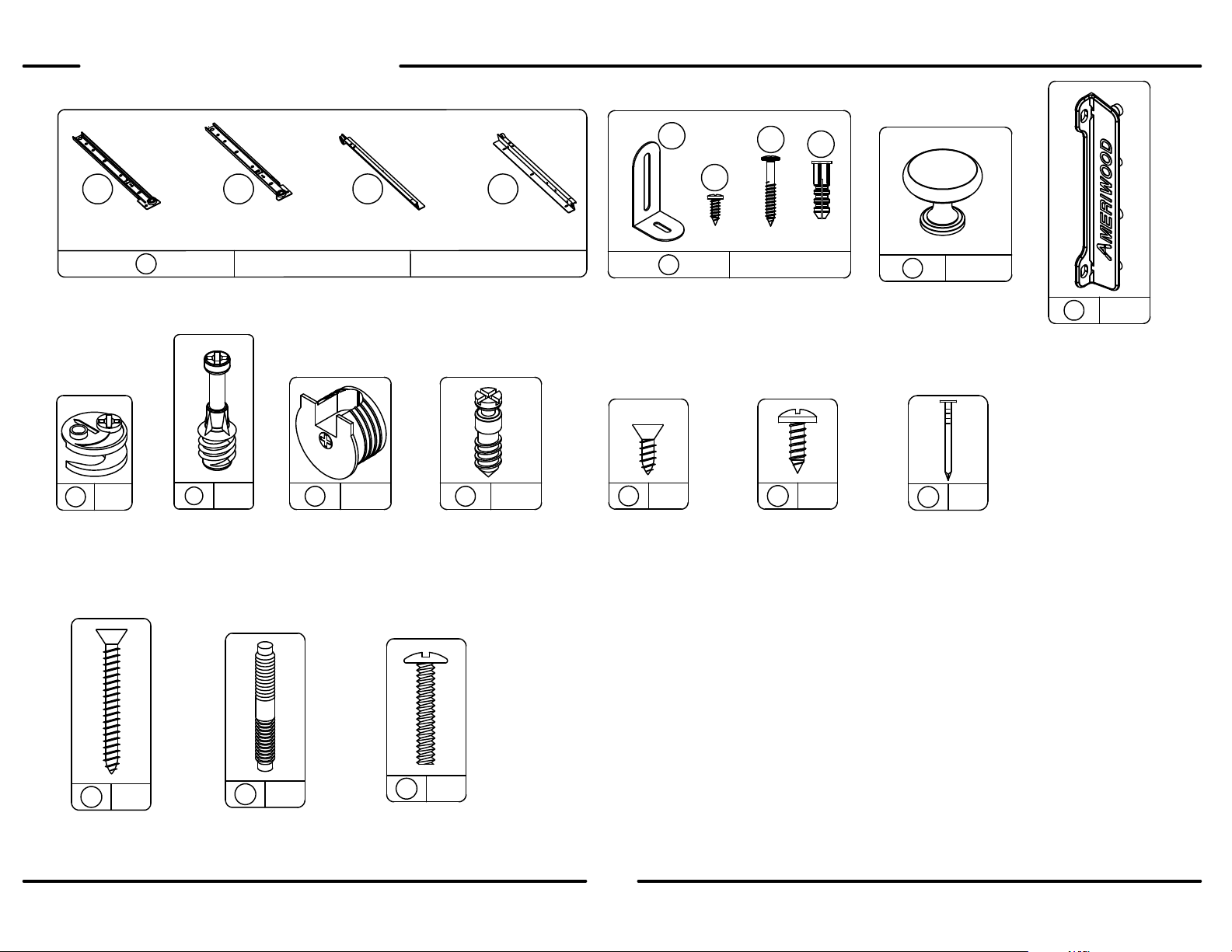

PARTS - PIEZAS - PIECES

1

right cabinet memberleft cabinet member left drawer runner right drawer runner

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

1

x

5

10

#A22500

cam lock
cerradura de leva
serrure de came

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

#A56030

x

10

6

#A22510

cam bolt

perno de leva

boulon de came

716

#A22920

connector

comectador

raccord

cdba

x

connector bolt

perno del conectador

boulon de reccordement

111

x

5

x

816

#A22910

2a

2b

2

#A84050

2c

x

1

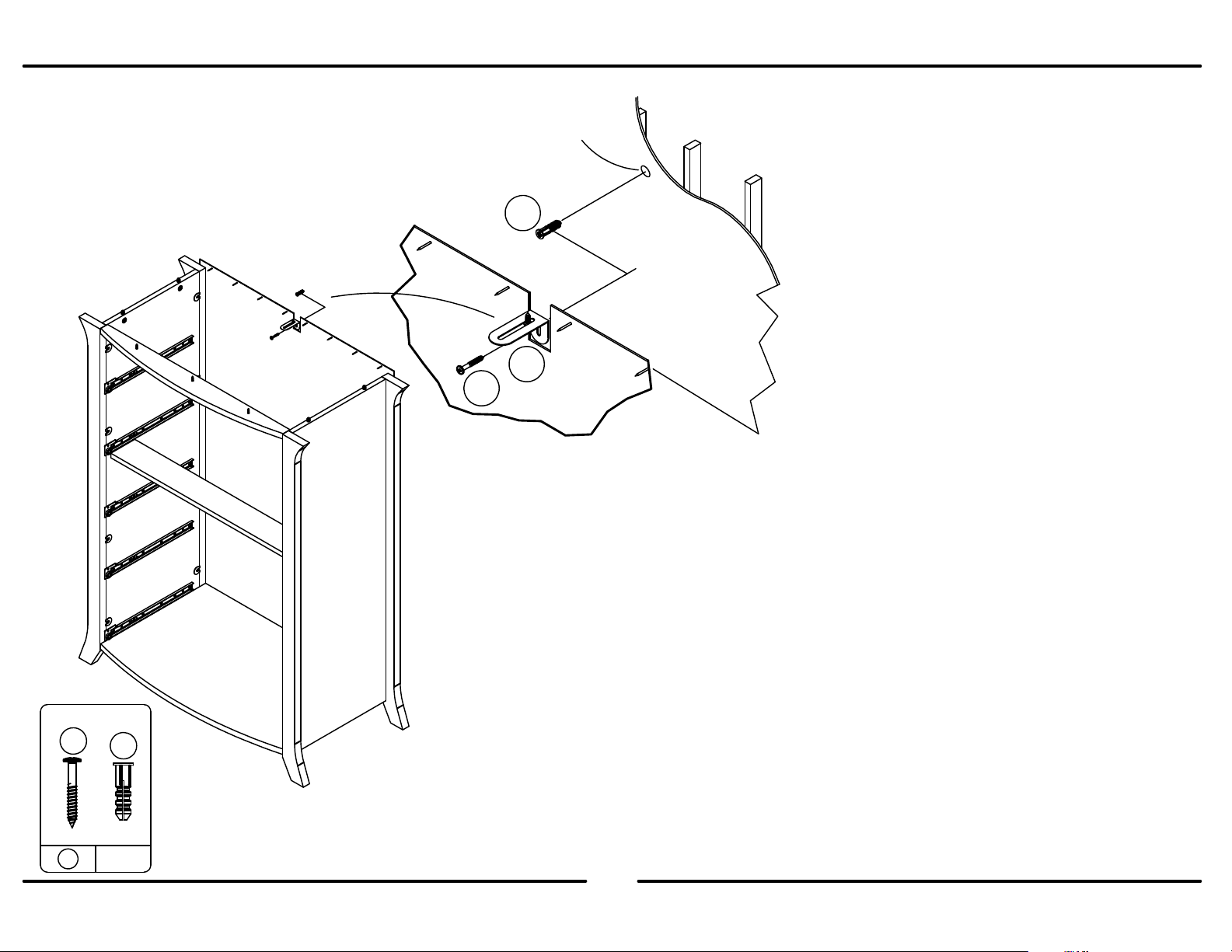

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

x50

9

x

#A11080

7/16" flat head

7/16" cabeza plano

7/16" tête plate

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

x1034

#A12120

2d

310

#A50240

x

knob

perilla

bouton

soporte de caón

x11 16

#A21110

nail

clavo

clou

x

410

#A54220

drawer bracket

support de tiroir

23

x

12

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

2

x

13

#A21520

compression dowe l

clavija de compresion

goujon de compression

x14 10

#A17500

8-32 x 1" screw

tornillo 8-32 x 1"

vis 8-32 x 1"

?? www.ameriwood.com ??

4 /24

B345675322PCOM0

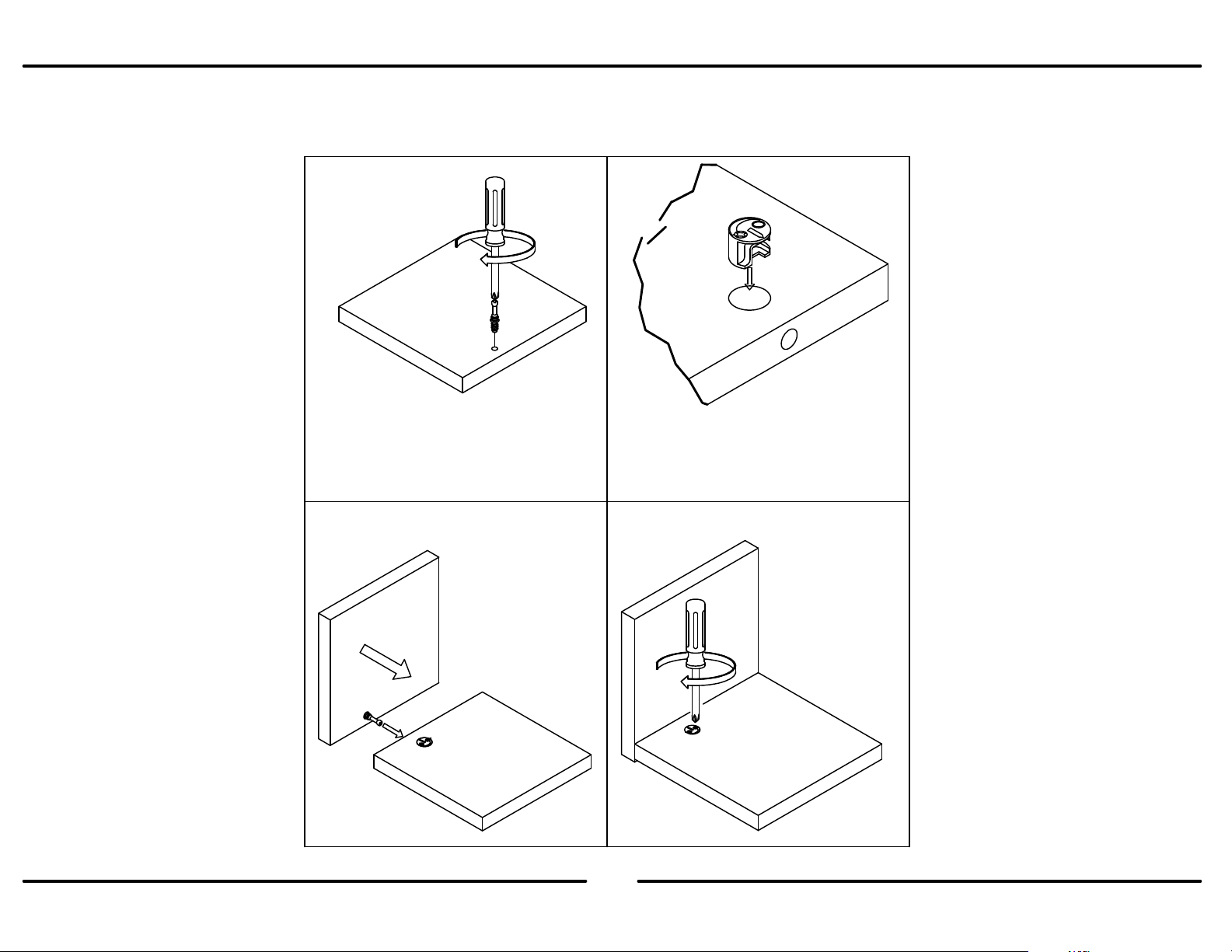

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.

1

Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.

3

2

Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.

4

½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.

?? www.ameriwood.com ??

5 /24

Lock
Apretar
Serrer

B345675322PCOM0

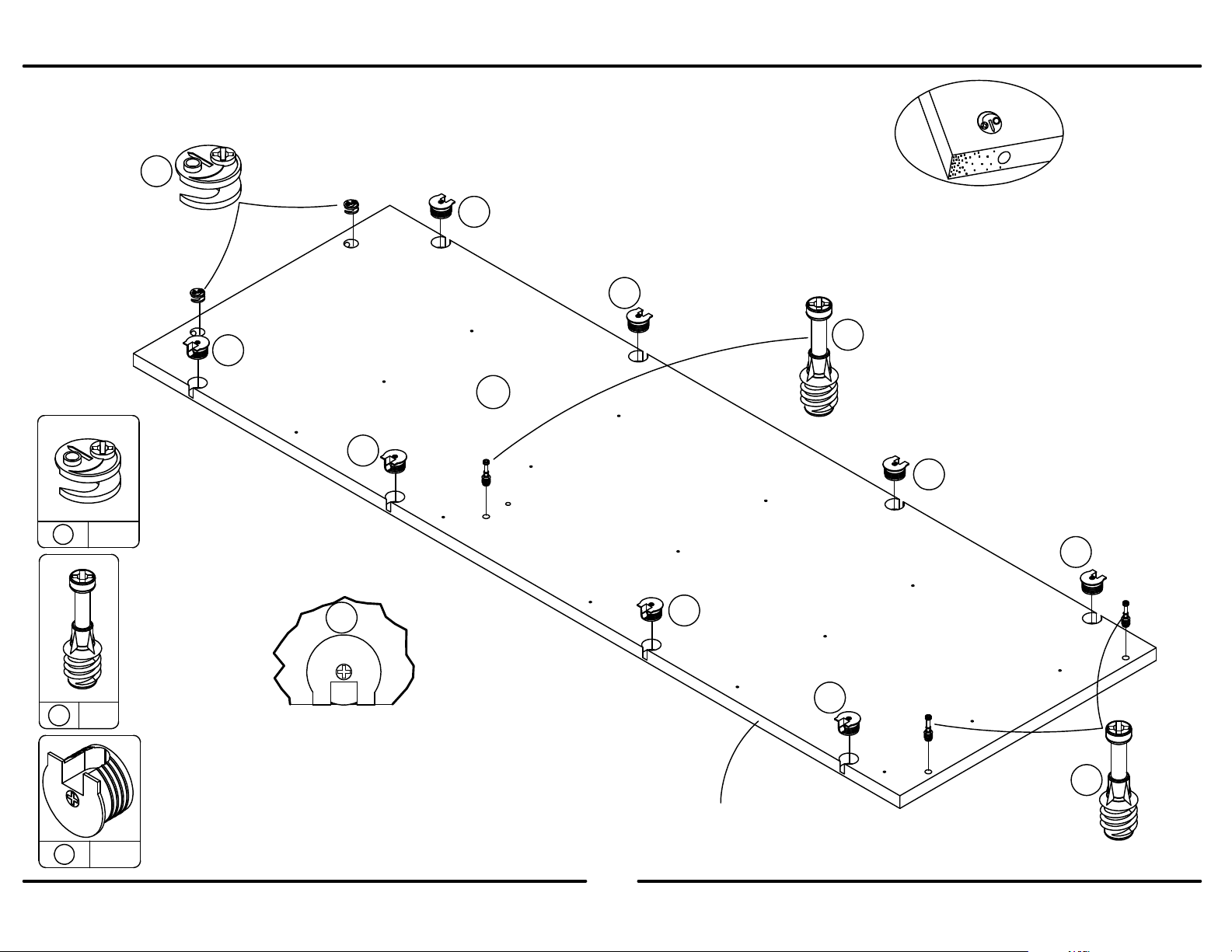

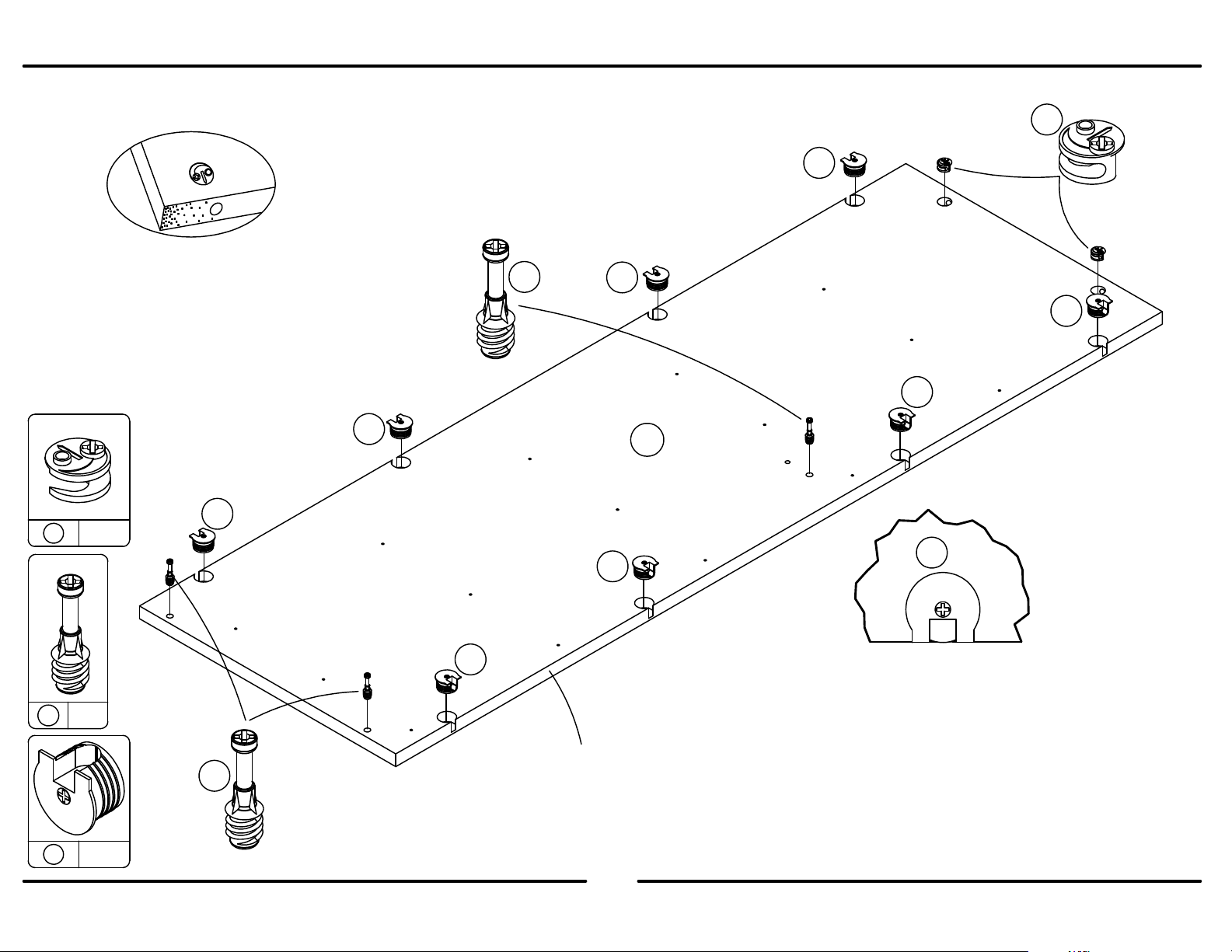

2b

1

2

6

2a

2a

2b

x

1

6

C

4

x

6

12

C

E

3

x

12

?? www.ameriwood.com ??

6 /24

B345675322PCOM0

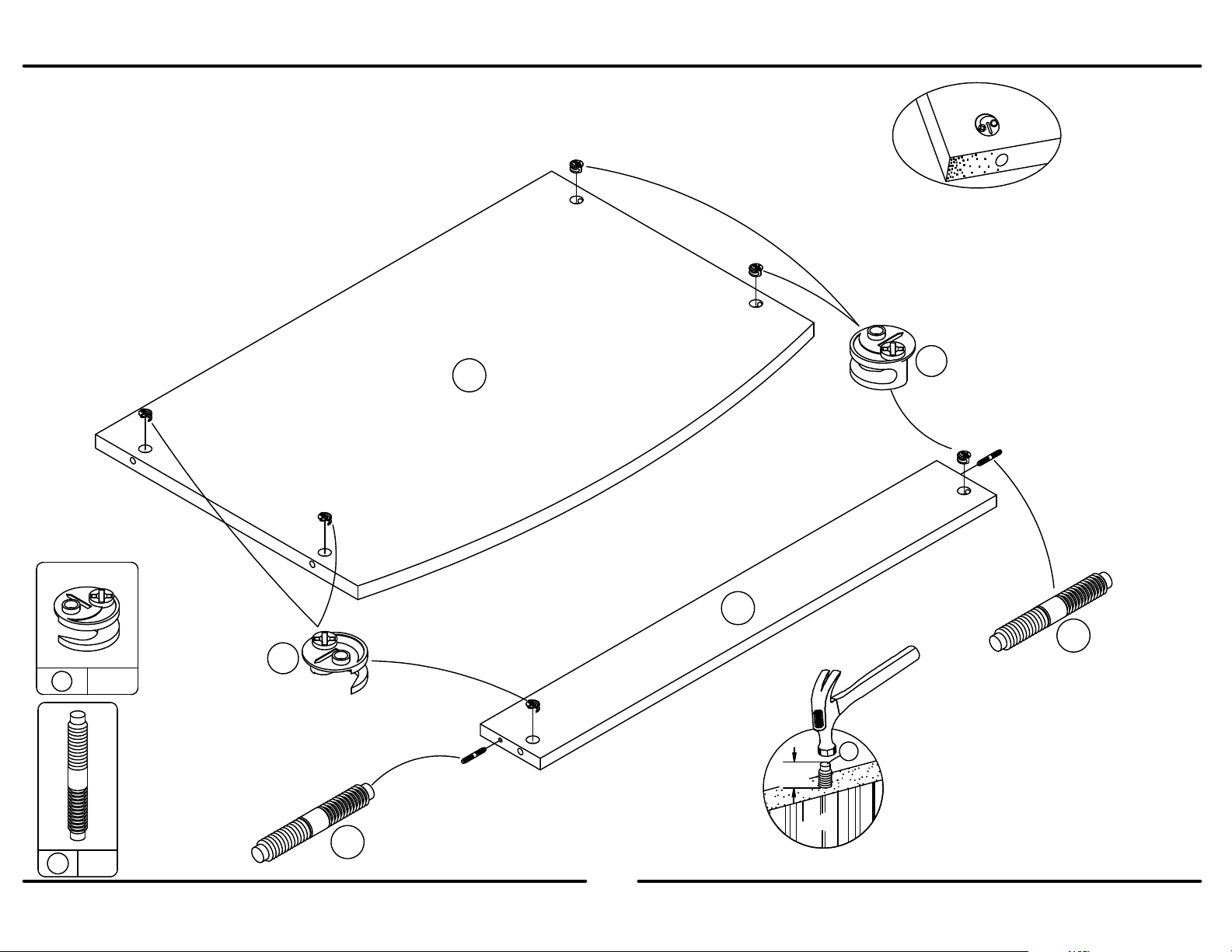

2

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

5

D

x

56

2

x

13

5

13

?? www.ameriwood.com ??

7 /24

F

7/16"

Approx.

13

13

B345675322PCOM0

3

5

7

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

7

x

5

6

78

2

3

x

x

7

A

7

7

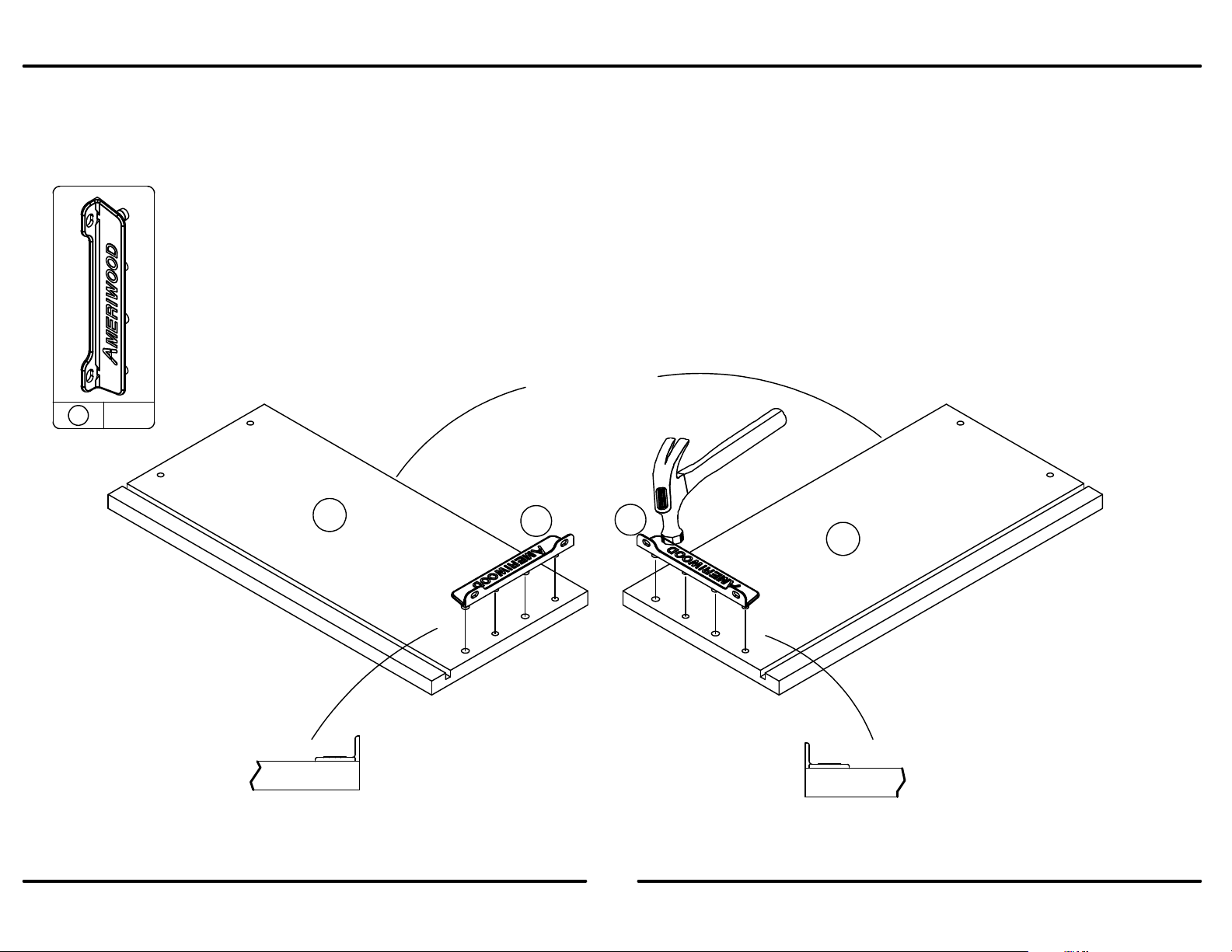

-Make sure connector (7) is position as shown before pressing in.
You may need to tap with a hammer to fully insert.

-Asegúrese de que el conector (7) es la posición como se muestra antes del
prensado en.
Puede que necesites golpear con un martillo para insertar completamente.

-Assurez-vous que le connecteur (7) est la position comme indiqué avant le
pressurage dans.
Vous devrez peut-être taper avec un marteau pour introduire complètement.

8 /24

?? www.ameriwood.com ??

7

6

7

7

7

6

Finished Edge
Borde Acabado
Bord Fini

B345675322PCOM0

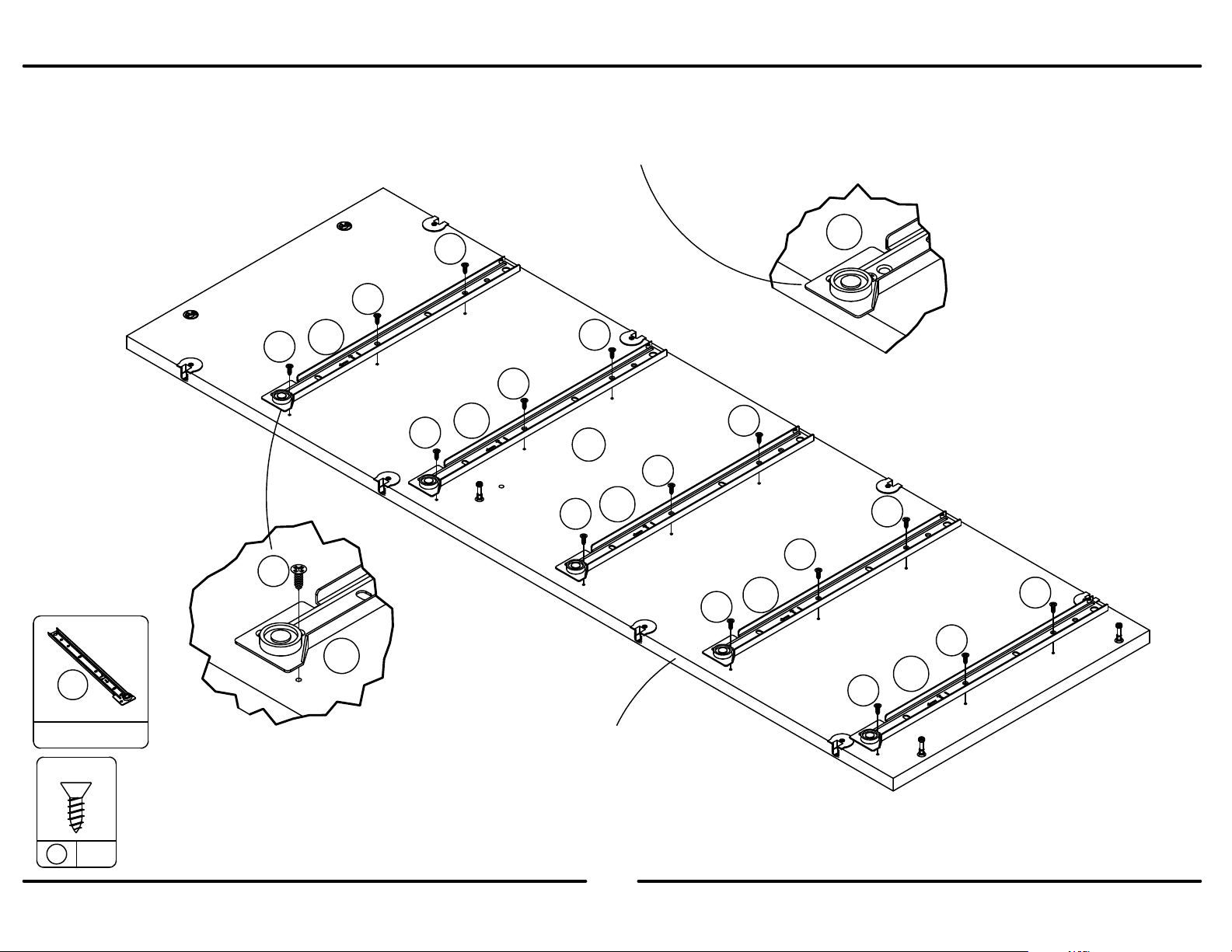

4

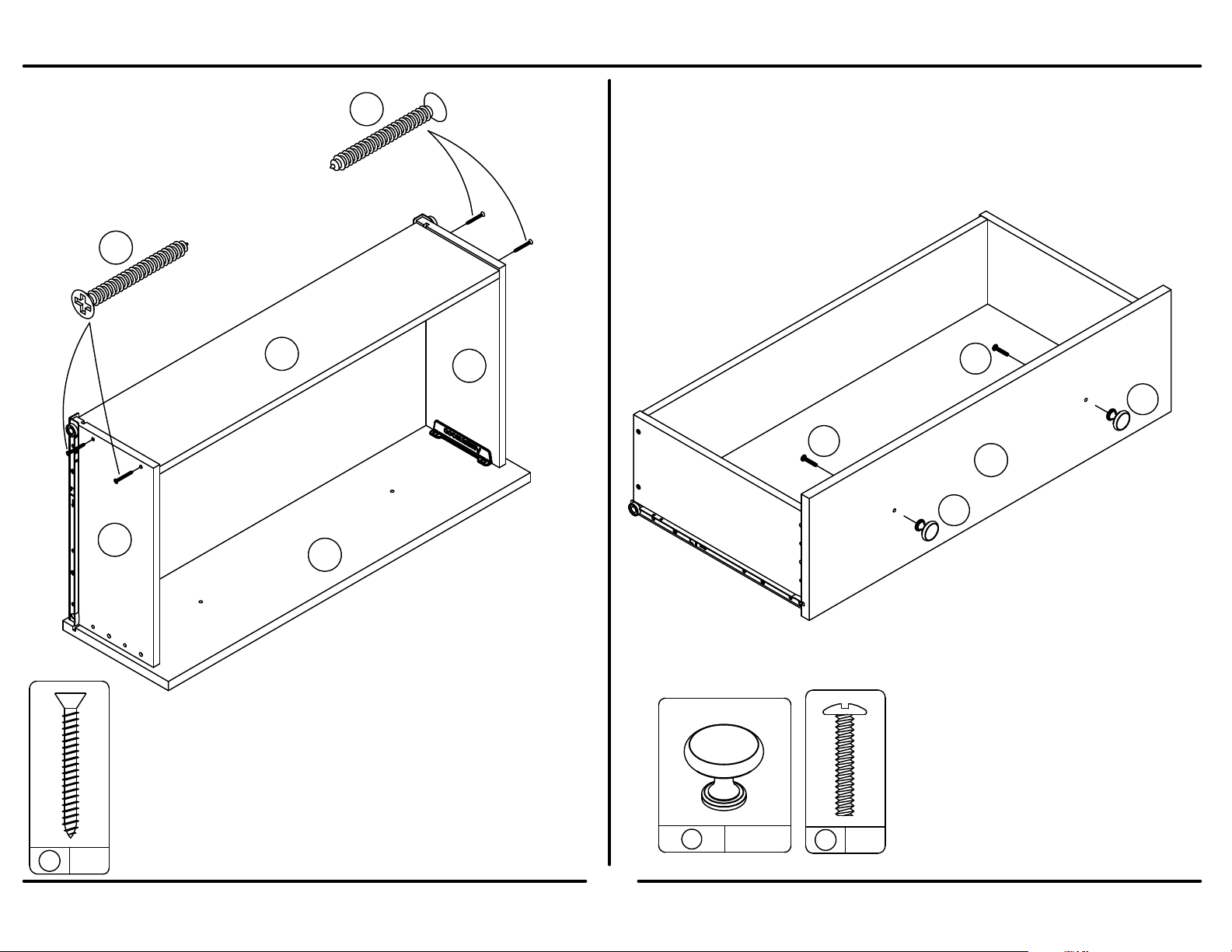

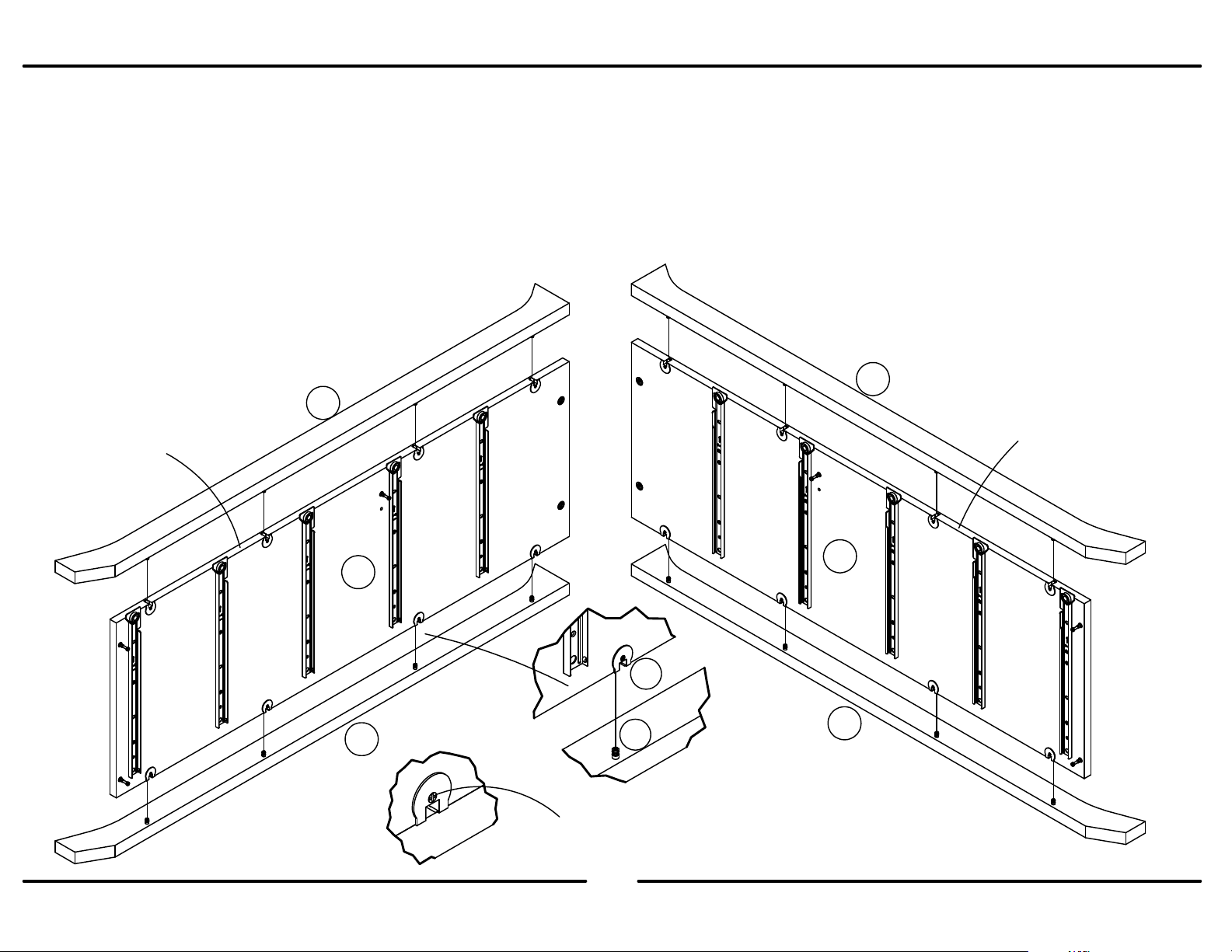

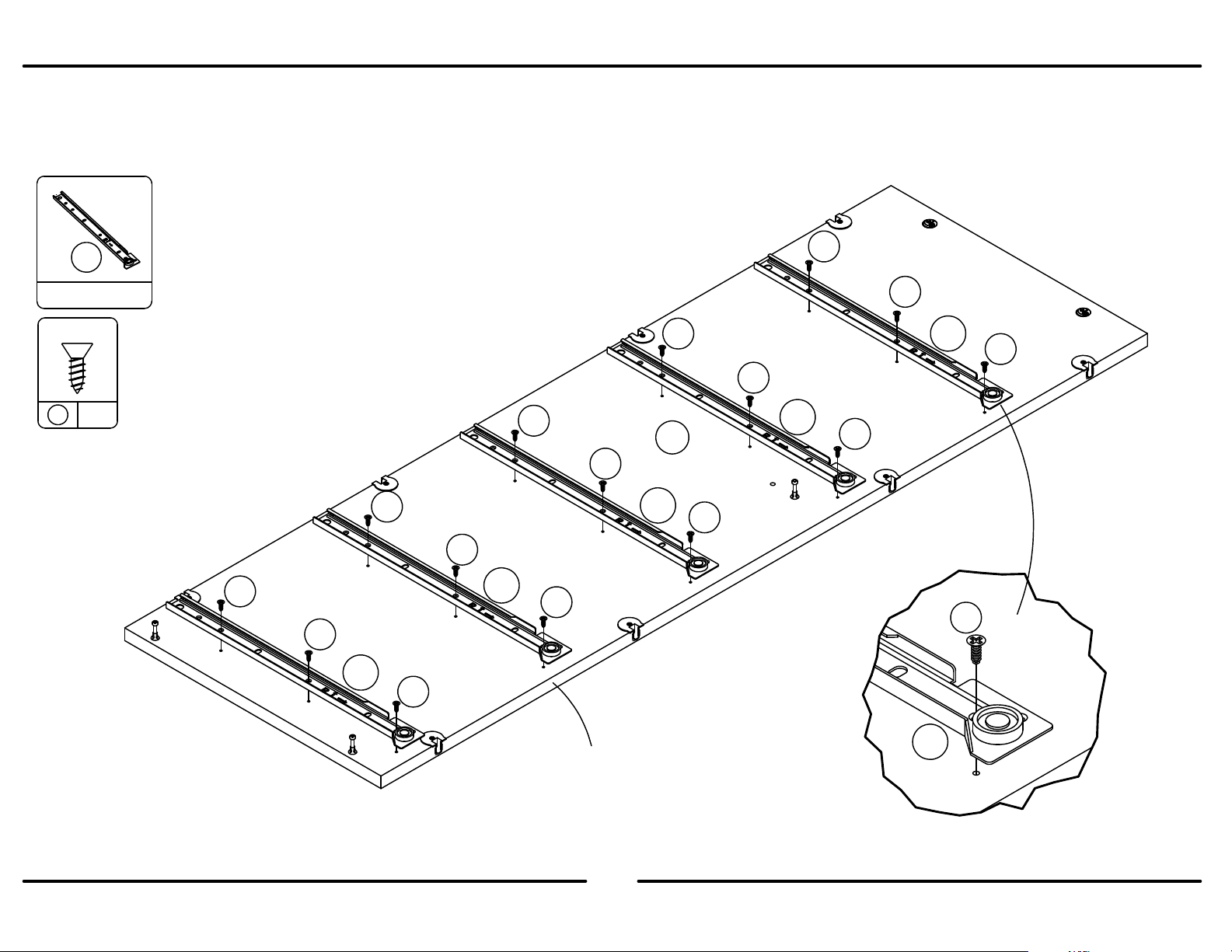

Please Notice: The drawer slide will extend past the front edge of the panel.
Note por favor: La diapositiva del cajón se extenderá más allá del borde frontal del panel.
S'il vous plaît avis : La coulisse de tiroir s'étendra au-delà du bord avant du panneau.

1a

9

9

9

1a

9

9

9

1a

9

A

9

1a

9

9

9

1a

9

1a

a

1

x

5

Finished Edge
Borde Acabado
Bord Fini

9

9

9

1a

9

x

9x15

?? www.ameriwood.com ??

9 /24

B345675322PCOM0

5

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

6

5

7

7

7

7

x

5

6

78

2

3

x

x

6

7

7

7

Finished Edge
Borde Acabado
Bord Fini

?? www.ameriwood.com ??

7

10 /24

B

7

-Make sure connector (7) is position as shown before pressing in.
You may need to tap with a hammer to fully insert.

-Asegúrese de que el conector (7) es la posición como se muestra
antes del prensado en.
Puede que necesites golpear con un martillo para insertar
completamente.

-Assurez-vous que le connecteur (7) est la position comme
indiqué avant le pressurage dans.
Vous devrez peut-être taper avec un marteau pour introduire
complètement.

B345675322PCOM0

6

b

1

x

5

x

9x15

9

9

1b

9

9

9

1b

9

9

9

1b

B

9

9

9

1b

9

9

1b

9

9

9

Finished Edge
Borde Acabado
Bord Fini

11 /24

?? www.ameriwood.com ??

1b

B345675322PCOM0

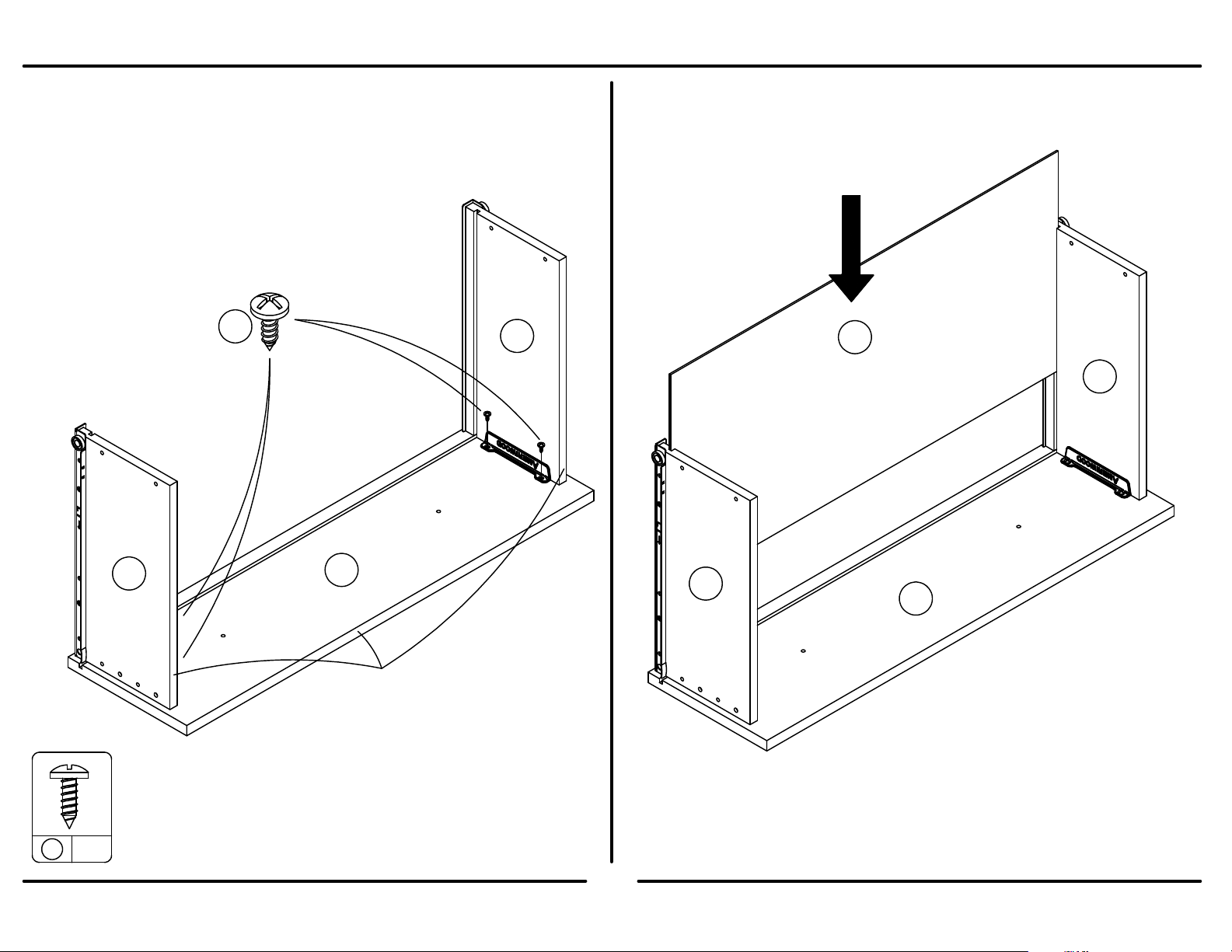

7

8

8

8

8

8

H

8

8

G

8

8

J

8

8

I

8

8

8

8

8

x

816

?? www.ameriwood.com ??

12 /24

B345675322PCOM0

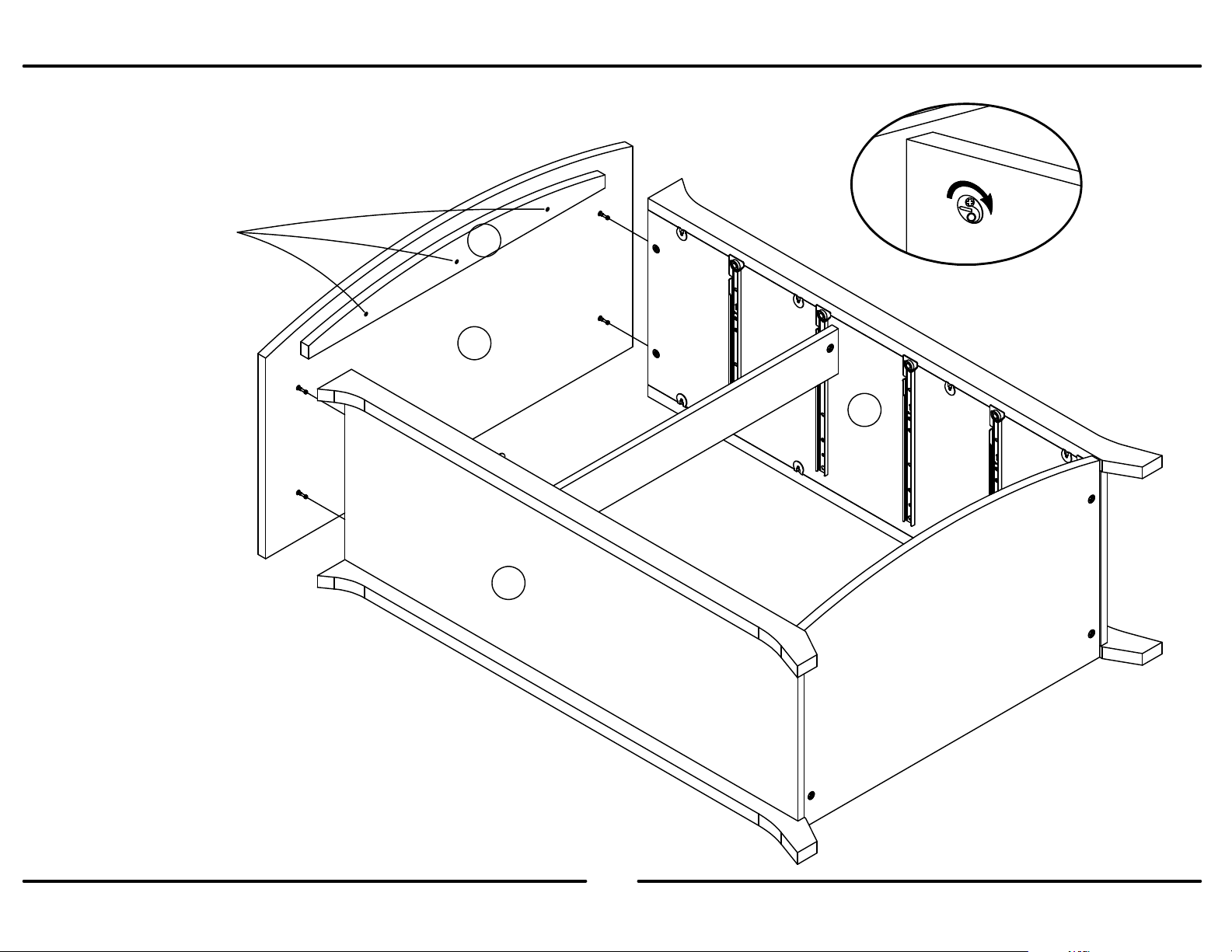

8

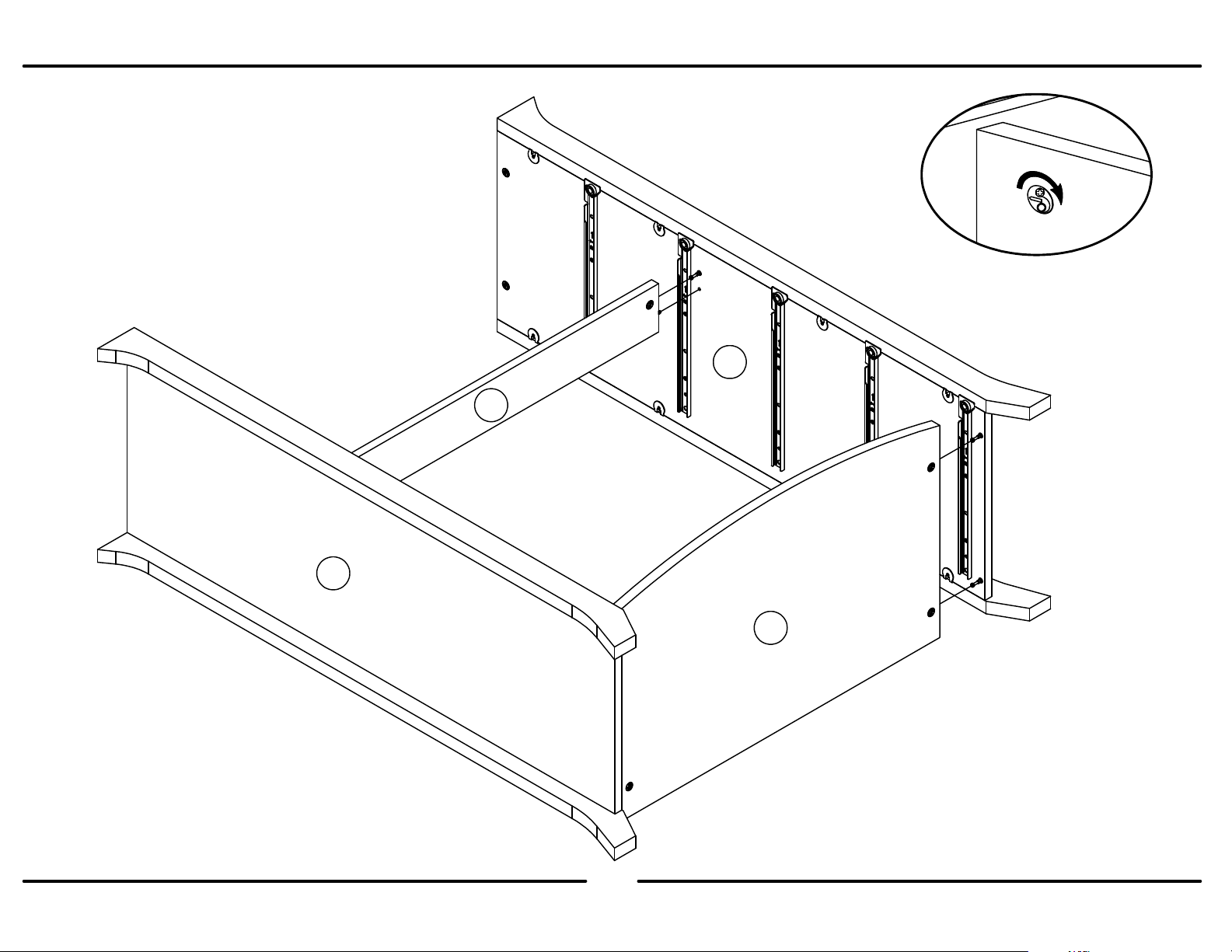

Position the legs (G,H,I&J) ontp the panels (A&B) as shown so the connector bolt (8) engages the connector (7).
Turn the screw in the center of the connector (7) clockwise to lock in place.

Coloque la piernas (G, H, I & J) ontp los paneles (A&B) como se muestra para que el tornillo del conector (8)
Encaje el conector (7). Gire el tornillo en el centro del conector (7) para trabarlo en su lugar.

Positionner l'ontp de jambes (G, H, I & J) les panneaux (A&B) donc le boulon de connecteur (8) engage le
connecteur (7). Tourner la vis dans le centre du connecteur (7) vers la droite pour verrouiller en place.

Finished Edge
Borde Acabado
Bord Fini

G

A

H

Finished Edge
Borde Acabado
Bord Fini

B

7

I

Turn screw clockwise to lock in place.
Gire el tornillo en sentido horario para bloquearlo en su lugar.
Tournez la vis vers la droite pour verrouiller en place.

?? www.ameriwood.com ??

8

13 /24

J

B345675322PCOM0

9

D

A

F

UNLOCK

DESAPRETAR
OUVRIR

LOCK

APRETAR

SERRER

?? www.ameriwood.com ??

14 /24

B345675322PCOM0

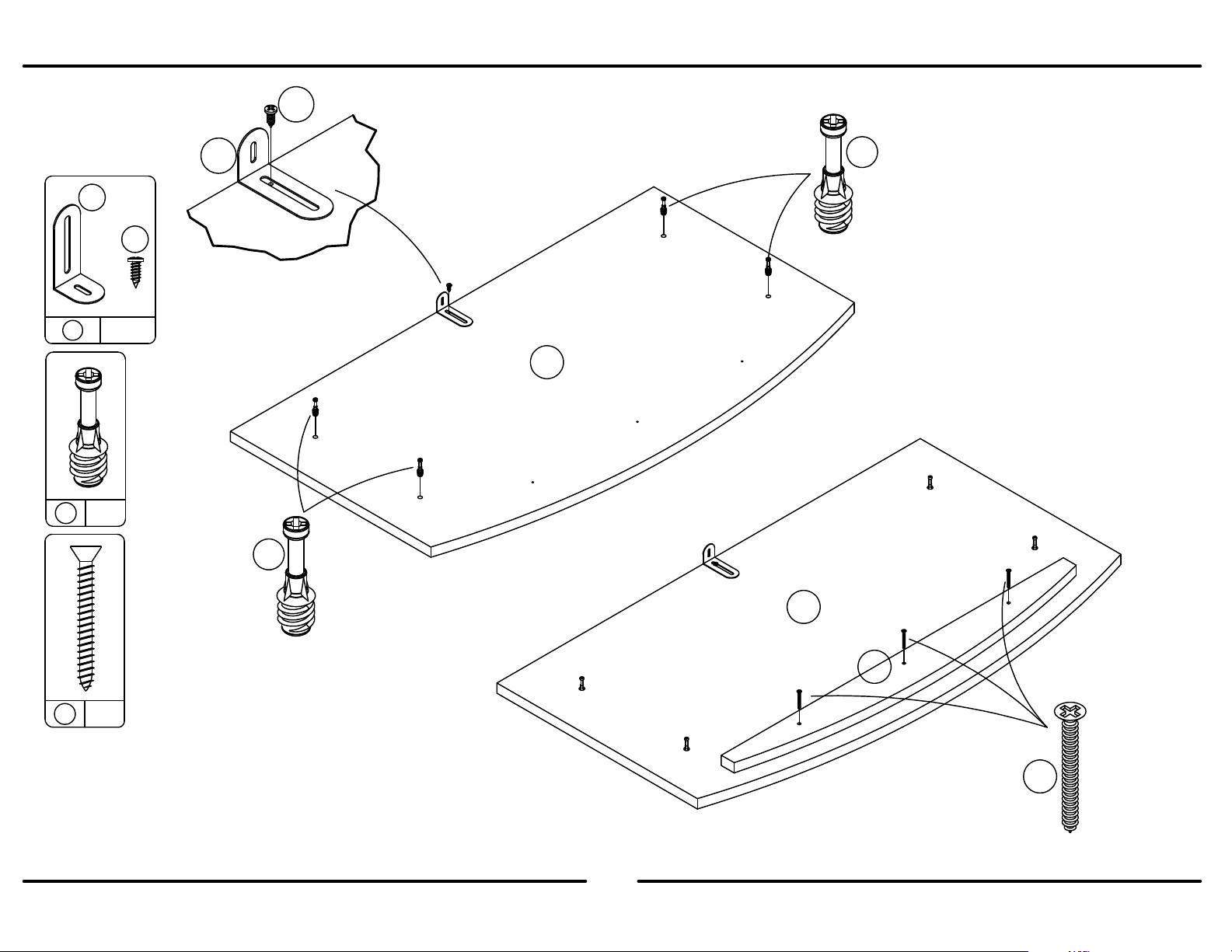

10

A

F

B

D

UNLOCK

DESAPRETAR
OUVRIR

LOCK

APRETAR

SERRER

?? www.ameriwood.com ??

15 /24

B345675322PCOM0

11

If needed, loosen these
screws in order to fit the
top rail (E) between the
end panels (A&B) when
you're attaching the top
(C). After top is attached,
retighten the screws.

Si es necesario, afloje
los tornillos para montar
el riel superior (E) entre
los paneles de los
extremos (A&B) al cual
estás sujetando la parte
superior (C). Después se
une la parte superior,
vuelva a apretar los
tornillos.

Si nécessaire, dévisser
ces vis pour monter le
rail supérieur (E) entre
les panneaux de fin
(A&B) lorsque vous êtes
attachant le haut (C).
Après avoir fixé dessus,
resserrer les vis.

C

E

A

B

UNLOCK

DESAPRETAR
OUVRIR

LOCK

APRETAR

SERRER

?? www.ameriwood.com ??

16 /24

B345675322PCOM0

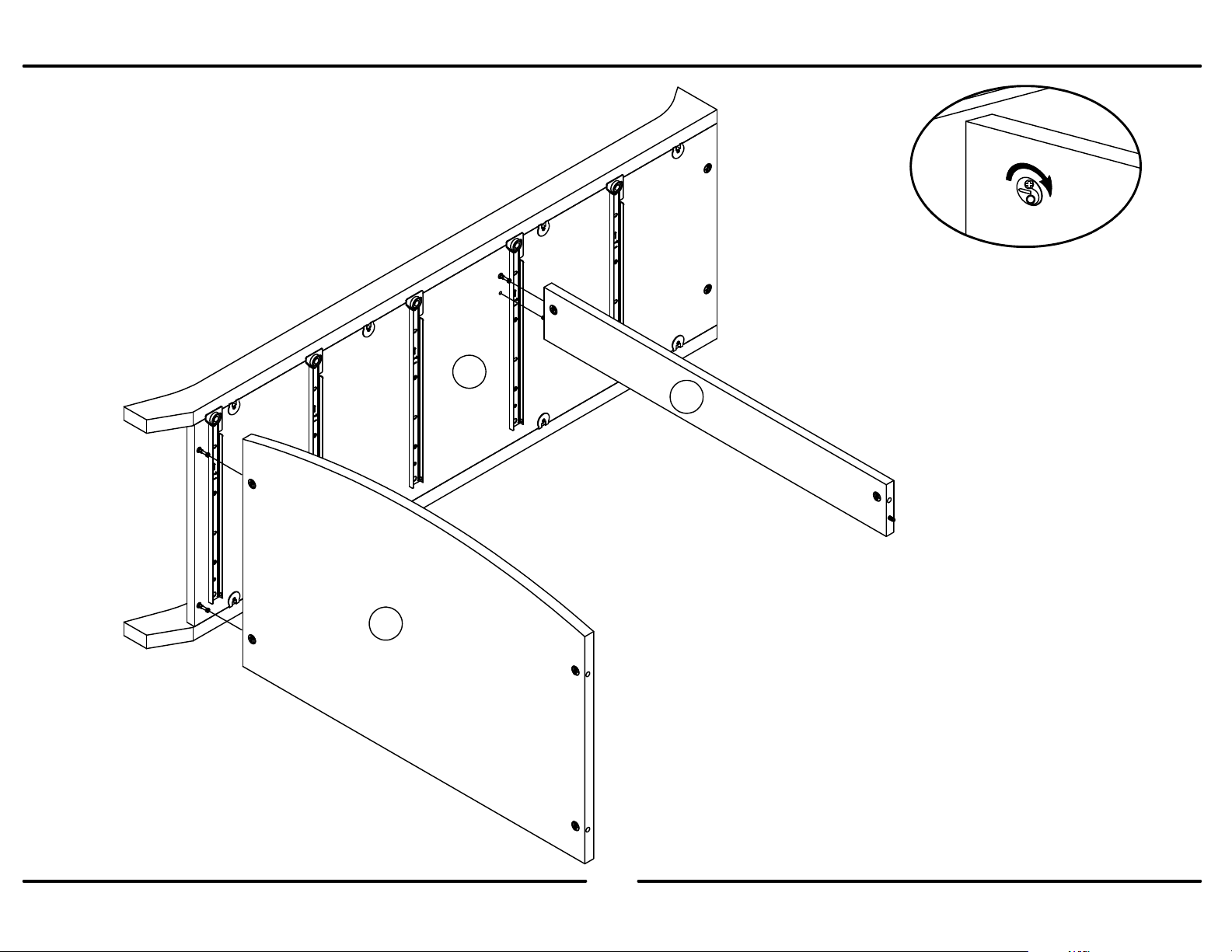

12

x1014

11 x 16

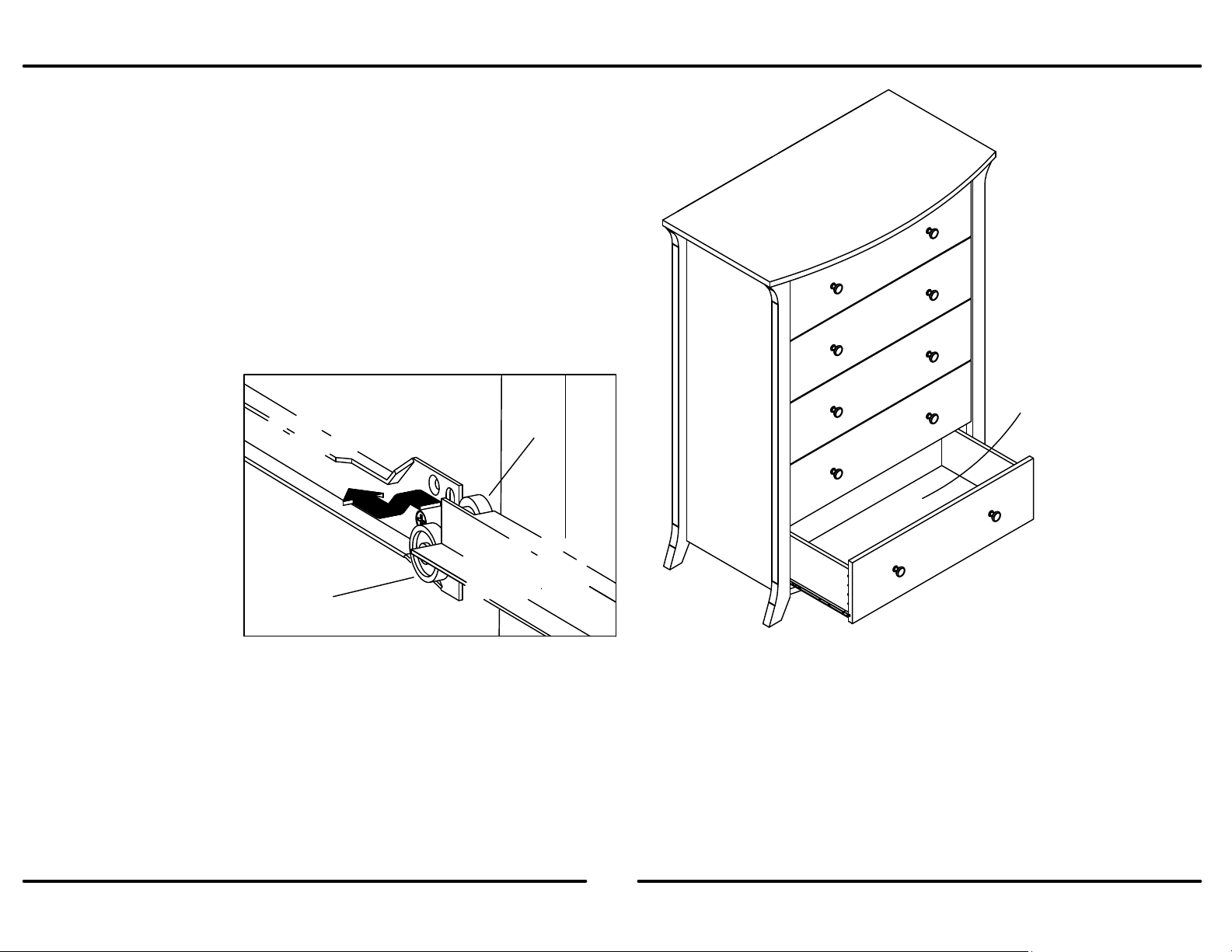

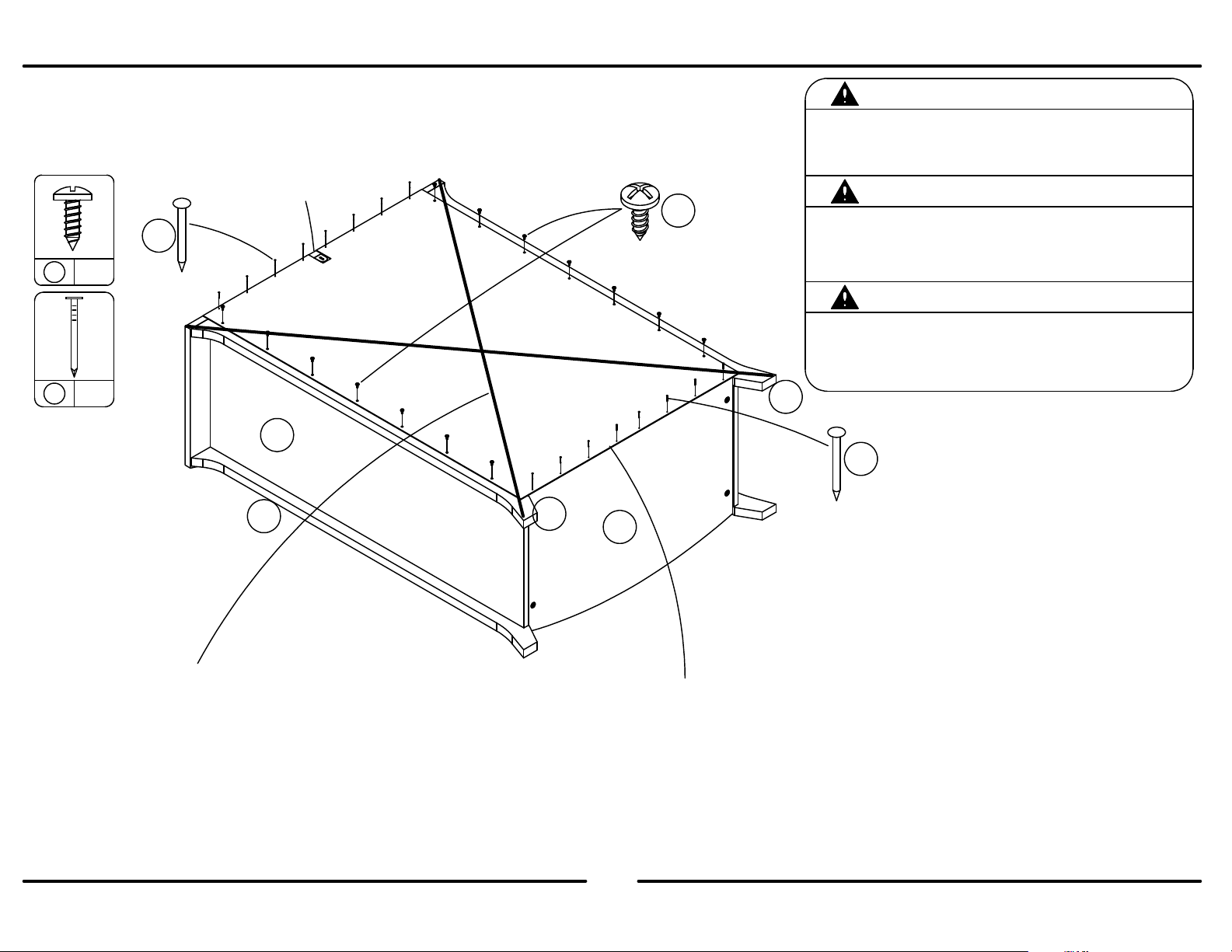

Carefully place unit on its front side.
Con cuidado, coloque la unidad sobre su parte frontal.
Placez soigneusement le meuble sur son devant.

Notch location
Ubicación de la muesca
Endroit de l'encoche

11

B

10

WARNING

Please make sure that the Backs are attached securely.
All nails must be driven into the parts straight and
tightened firmly. Failure to do so could cause instability,
product collapse, and/or serious injury.

AVERTISSEMENT

S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.

ADVERTENCIA

Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.

I

11

H

Assure that the unit is square.

Distance from corner to corner must be equal as shown.

Asegura que el unidad es cuadrada.

Distancia de esquina a esquina debe ser igual como se
muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme
montré.

J

D

Flush the edge of the back panel with the bottom edge of the bottom shelf. Align
squarely and nail straight through into back edges.

Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en
ángulo recto y clave derecho dentro o en los bordes traseros.

Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure.
Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.

17 /24

?? www.ameriwood.com ??

Please Note: There are pilot holes in rear surface of rear
legs (I&J) for screws (#10).
Nota: Hay agujeros en la superficie posterior de las patas
traseras (I& J) para tornillos (#10).
Veuillez noter : Il y a avant-trous dans la surface arrière
des pattes arrière (I & J) pour vis (#10).

B345675322PCOM0

13

x

410

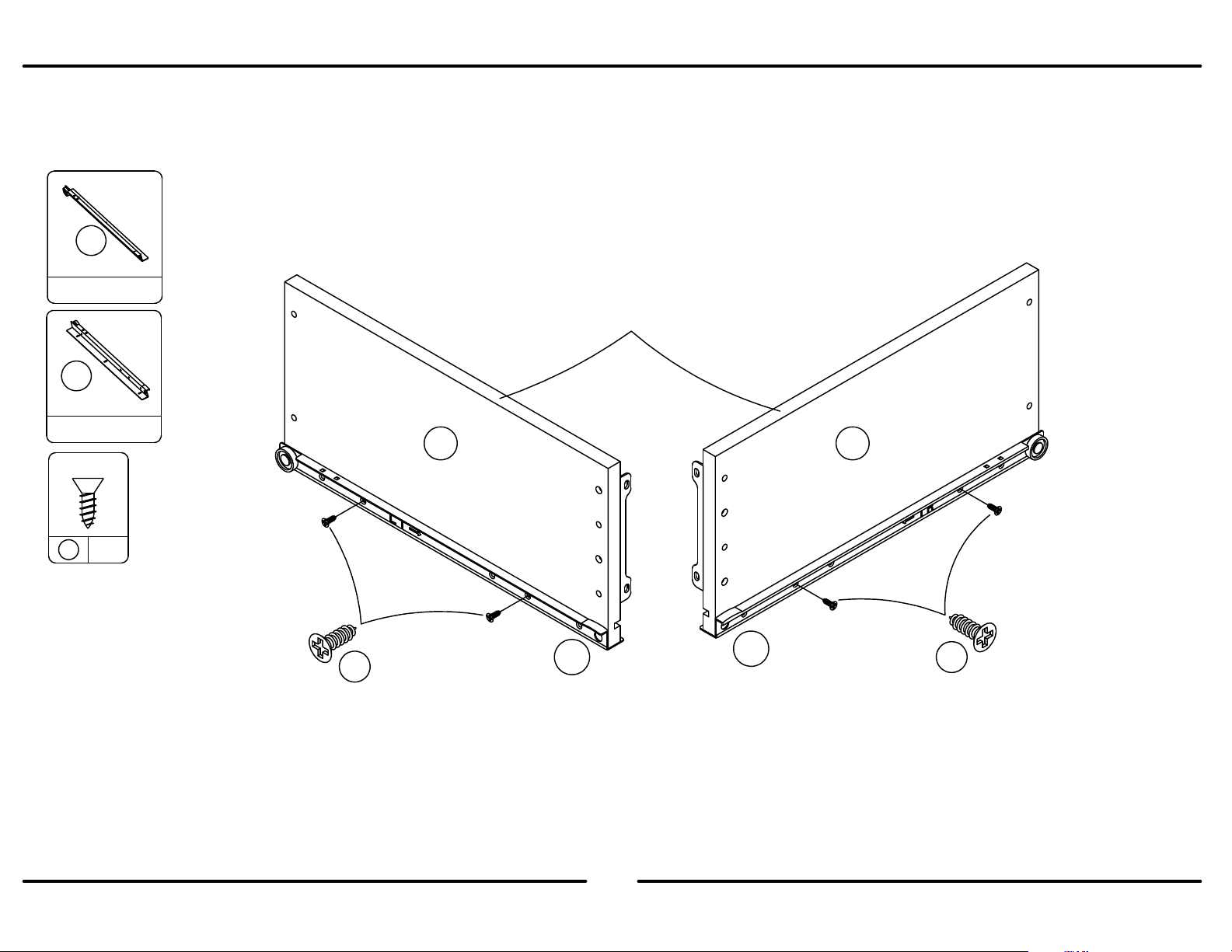

Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side
as shown. Using a hammer, tap each drawer bracket stem part way into each hole. Repeat this process until the drawer
bracket is fully seated on the drawer side.

Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los
agujeros en el lado del cajón, como se muestra. Con un martillo, golpee cada vástago del soporte del cajón
parcialmente en cada orificio. Repita este proceso hasta que el soporte del cajón esté completamente asentado en el
lado del cajón.

Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous
dans le côté du tiroir comme montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque
trou. Répétez cette procédure jusqu'à ce que le support de tiroir repose entièrement sur le côté du tiroir.

Finished Edge
Borde Acabado
Bord Fini

R

x5

Bracket Orientation
Orientación del soporte
Orientation du support

4

?? www.ameriwood.com ??

4

18 /24

Q

x5

Bracket Orientation
Orientación del soporte
Orientation du support

B345675322PCOM0

14

c

1

x

5

d

1

x

5

x

9x20

9

Q

x5

Finished Edge
Borde Acabado
Bord Fini

1d

R

x5

91c

?? www.ameriwood.com ??

19 /24

B345675322PCOM0

15

16

Q

10

x5

K

Finished Edge
Borde Acabado
Bord Fini

R

Q

M

Finished Surface
Superficie Acabado
Surface Fini

K

x5

R

x1020

?? www.ameriwood.com ??

20 /24

B345675322PCOM0

12

17

12

Q

L

K

R

18

14

3

14

K

3

x5

12

x5

310

20

x

?? www.ameriwood.com ??

21 /24

x

x1410

B345675322PCOM0

19

2c

2d

2a

hole
agujero
trou

wallboard
muro
mur

stud
montante
planche

Option 1;
Securely screw (2c) into solid area of the wall as
shown.
Opción 1;
Firmemente el tornillo (2c) en el área sólida de
la pared como mostrado.
L'option 1;
Solidement vis (2c) dans région solide du mur
comme montré.

Option 2:
Drill a 3/16" diameter hole (5mm) in the
wallboard. Tap the wall anchor(2d) into the hole
until it is flush. Fasten the wall bracket (2a) to the
wall anchor (2d) with the screw (2c).
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm)
en la pared. Golpea la ancla de pared (2d) en el
agujero hasta que sea parejo. Abroche la
escuadra de pared (2a) al la ancla de la pared
(2d) con el tornillo (2c).
Option 2:
Percez un trou de 3/16" de diamètre (5 mm)
dans le mur. Enfoncez l'ancrage mural (2d) dans
le trou jusqu'à ce qu'il soit à égalité avec le mur.
Fixez le support mural (2a) à l'ancrage mural
(2d) avec la vis (2c).

2c

21

2d

x

Please Note:
The top of the unit is not shown for visibility of the safety bracket
attachment. DO NOT remove the top of the unit.

Observe por favor:
La unidad de encima no demuestra la visibilidad del accesorio del soporte
de seguridad. No quite la parte de encima de la unidad.

Veuillez noter:
Le dessus de l'unité n'est pas illustré pour voir correctement l'attache du
support de sûreté. NE PAS enlever le dessus de l'unité.

?? www.ameriwood.com ??

22 /24

B345675322PCOM0

MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to support the maximum loads shown.

Exceeding these load limits could cause sagging, instability, product
collapse, and/or serious injury.

Esta unidad ha sido diseñada para soportar la carga máxima anotada.
El exceder estos límites puede causar inestabilidad, colapsarse y/o
causar serias lesiones.

Ce meuble a été conçu pour supporter les charges maximales indiquées.
En excédant ces limites de charge, le meuble pourrait devenir instable,
s’effondrer, et/ou causer des blessures graves.

40 lbs.

18.1 kg.

cabinet member

corredera de mueble

coulisse du cabinet

roller

rodillo

rouleau

Warning:
Risk of injury to person - do not place a television on this furniture. This furniture is not approved for use with a television.

Advertencia:
Riesgodequeunapersonaselesione‐noponerlatelevisiónenestemueble.
Estemueblenoestáaprobadoparausarloconunatelevisión.

Mise en garde :
Risque de blessure corporelle - ne pas placer un téléviseur sur ce meuble. Ce mobilier n'est pas approuvé pour utiliser av
ec un téléviseur.

deslizador de cajón

coulisse du tiroir

roller

rodillo

rouleau

drawer runner

23 /24

?? www.ameriwood.com ??

25 lbs.

11.3 kg.

B345675322PCOM0

Certificate of Conformity

1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351

4. Site of Manufacture:

□ Tiffin OH

5. See front page of instruction manual for date of manufacture.

?? www.ameriwood.com ??

24 /24

B345675322PCOM0
