DOOR 56 CO AORC1002 Installation Guide [es, en]

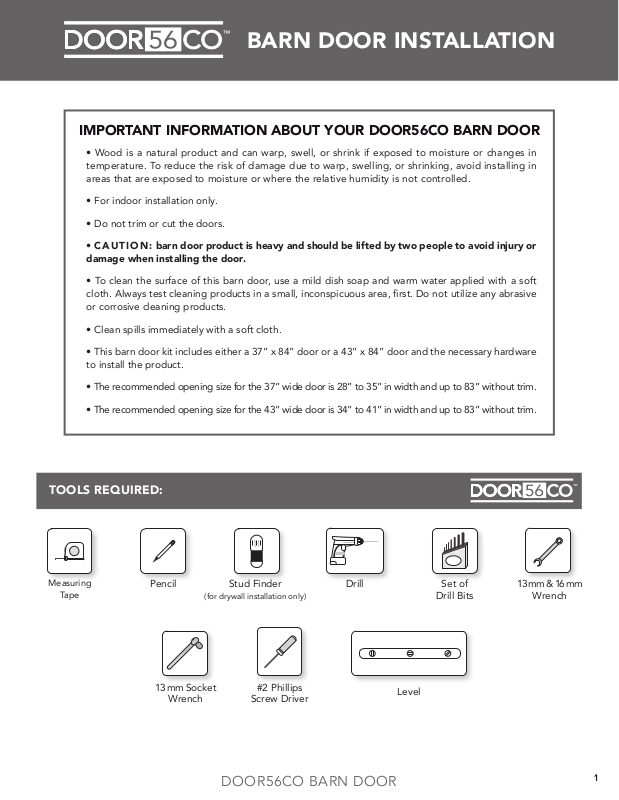

BARN DOOR INSTALLATION

™

™

IMPORTANT INFORMATION ABOUT YOUR DOOR56CO BARN DOOR

• Wood is a natural product and can warp, swell, or shrink if exposed to moisture or changes in
temperature. To reduce the risk of damage due to warp, swelling, or shrinking, avoid installing in
areas that are exposed to moisture or where the relative humidity is not controlled.

• For indoor installation only.

• Do not trim or cut the doors.

• CAUTION: barn door product is heavy and should be lifted by two people to avoid injury or

damage when installing the door.

• To clean the surface of this barn door, use a mild dish soap and warm water applied with a soft

cloth. Always test cleaning products in a small, inconspicuous area, rst. Do not utilize any abrasive

or corrosive cleaning products.

• Clean spills immediately with a soft cloth.

• This barn door kit includes either a 37” x 84” door or a 43” x 84” door and the necessary hardware
to install the product.

• The recommended opening size for the 37” wide door is 28” to 35” in width and up to 83” without trim.

• The recommended opening size for the 43” wide door is 34” to 41” in width and up to 83” without trim.

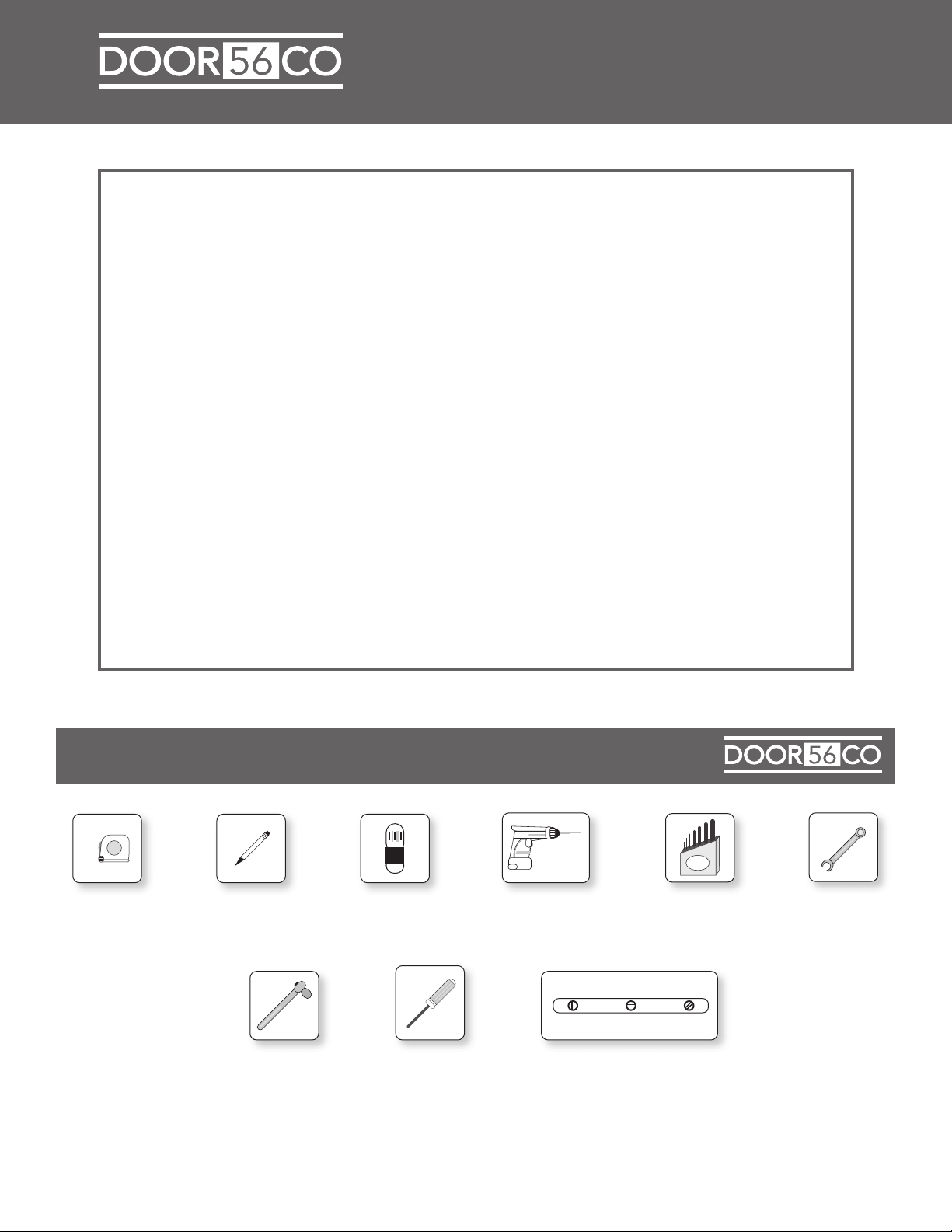

TOOLS REQUIRED:

Measuring

Tape

Pencil Stud Finder

(for drywall installation only)

Drill Set of

Drill Bits

13 mm & 16 mm

Wrench

13 mm Socket

Wrench

DOOR56CO BARN DOOR

#2 Phillips

Screw Driver

Level

1

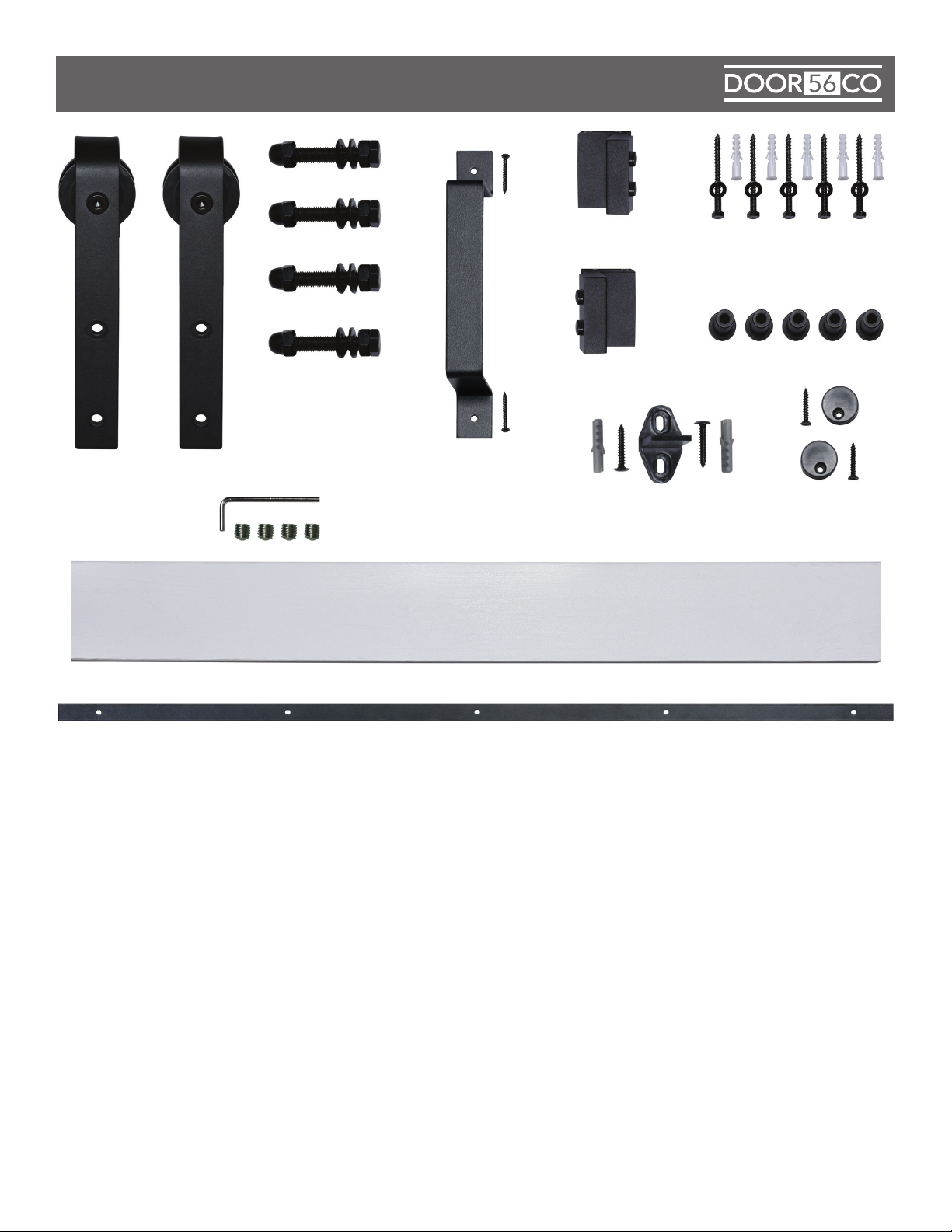

INSTALLATION OVERVIEW - WHAT’S INCLUDED

™

(2) Bent Straps

(1) Hex Key

(4) Hex Screws

(4) Strap Bolts

(4) 2-3/8” Strap Mounting

Bolts, (4) Hex Nuts,

(4) Cap Nuts, (8) Washers

(1) Primed Mounting Board

(1) 7-1/2” Matte

Black Handle

(1) Handle, (2) Screws

(1) Left Cushioned

Angle Stopper

(1) Right Cushioned

Angle Stopper

(1) Floor Guide

(1) Floor Mounted Door Guide,

(2) Screws, (2) Anchors

(5) Rail Mounting Bolts

(5) Rail Mounting Bolts,

(5) Washers, (5) Drywall Anchors

(5) Wall Spacers

(2) Anti-Jump

Bumpers

(2) Screws

(1) Matte Black Sliding Rail

- Strap Hardware – (2) Bent Straps

- Strap Bolts – (4 ) 2-3/8” Strap Mounting Bolts, (4) Hex Nuts, (4) Cap Nuts, (8) Washers

- 7-1/2 ” Matte Black Handle – (1) Handle, (2) Screws

- Primed Mounting Board – (1) Primed Wood Board for drywall installation only (size dependent on door width, see details below)

• The 37” Door Primed Mounting Board Dimensions = 78-3/4” x 3-1/2 ” x 1/2 ”

• The 43” Door Primed Mounting Board Dimensions = 90-3/4” x 3-1/2 ” x 1/2 ”

(Wood screws not provided. 10# 2-1/2” Phillips head wood screws are recommended)

- Rail – (1) Matte Black Sliding Rail (size dependent on door width, see details below)

• The 37” Door Sliding Rail Dimensions = 78-3/4” x 1-9/16” x 1/4 ” and has 5 mounting holes

• The 43” Door Sliding Rail Dimensions = 90-3/4” x 1-9/16” x 1/4 ”. It is two pieces with a splice and has 5 mounting holes.

- Rail Mounting Bolts – (5) Rail Mounting Bolts, (5) Washers, (5) Drywall Anchors

(Masonry anchors for concrete installation not provided)

- Common Hardware – (5) Wall Spacers, (1) Left Cushioned Angle Stopper, (1) Right Cushioned Angle Stopper, (4) Hex
Screws, (1) Hex Key, (2) Anti-Jump Bumpers with (2) Screws

- Floor Guide – (1) Floor Mounted Door Guide, (2) Screws, (2) Anchors

2

DOOR56CO BARN DOOR

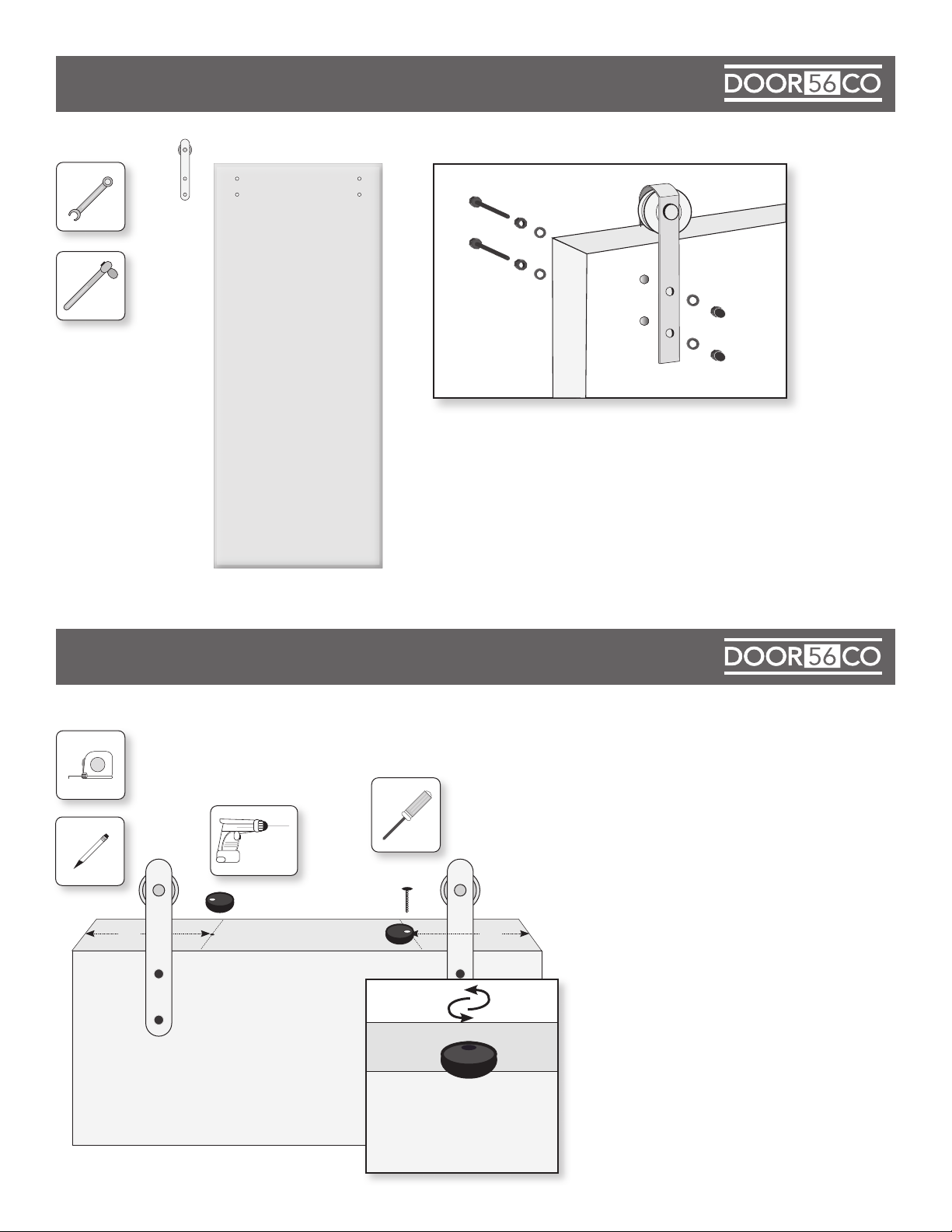

STEP 1 – BENT STRAP BARN DOOR INSTALLATION

™

™

STRAP BOLT

HEX NUT

Figure 1-1 Front Door Face

The barn door comes ready to install with pre-drilled holes for
mounting the bent strap. To install the bent strap, place the bent
strap on the front of the door and install the bolts, washers, and nuts

in the order demonstrated in (Figure 1-1). Tighten and secure the
2-3/8” strap bolts and washers using a socket wrench. It’s important

to use a wrench to hold the nuts in place as you tighten the strap
bolts with the socket wrench. Also, be sure to install the hex nuts

rst and the cap nuts last.

WASHER

WASHER

CAP NUT

STEP 2 - ANTI-JUMP BUMPER INSTALLATION

Figure 2-3

Figure 2-1 Figure 2-2

10” 10”

Figure 1-1

Figure 2-4

Measure 10” on the top of the door

panel from both ends and mark

lightly with a pencil (Figure 2-1). Place

the anti-jump bumpers on top of the
door so they are centered on the pencil
mark. Rotate the bumpers so that the
offset screw hole is facing the side of the
door that has the bent strap hardware

attached to it (Figure 2-2). Drill 3/32”
pilot hole through the anti-jump bumper’s

screw hole approximately ½” deep and
use a screw driver to install the screw
making sure to not fully tighten (Figure

2-3). Rotate the bumpers, pivoting on

the screw, so that the bumpers overhang

the door face (Figure 2-4). Once the

door is placed on the rail, the bumpers
can be rotated back into position so that
it is centered on the door and centered
directly under the rail. Then fully tighten
the screws.

DOOR56CO BARN DOOR

3

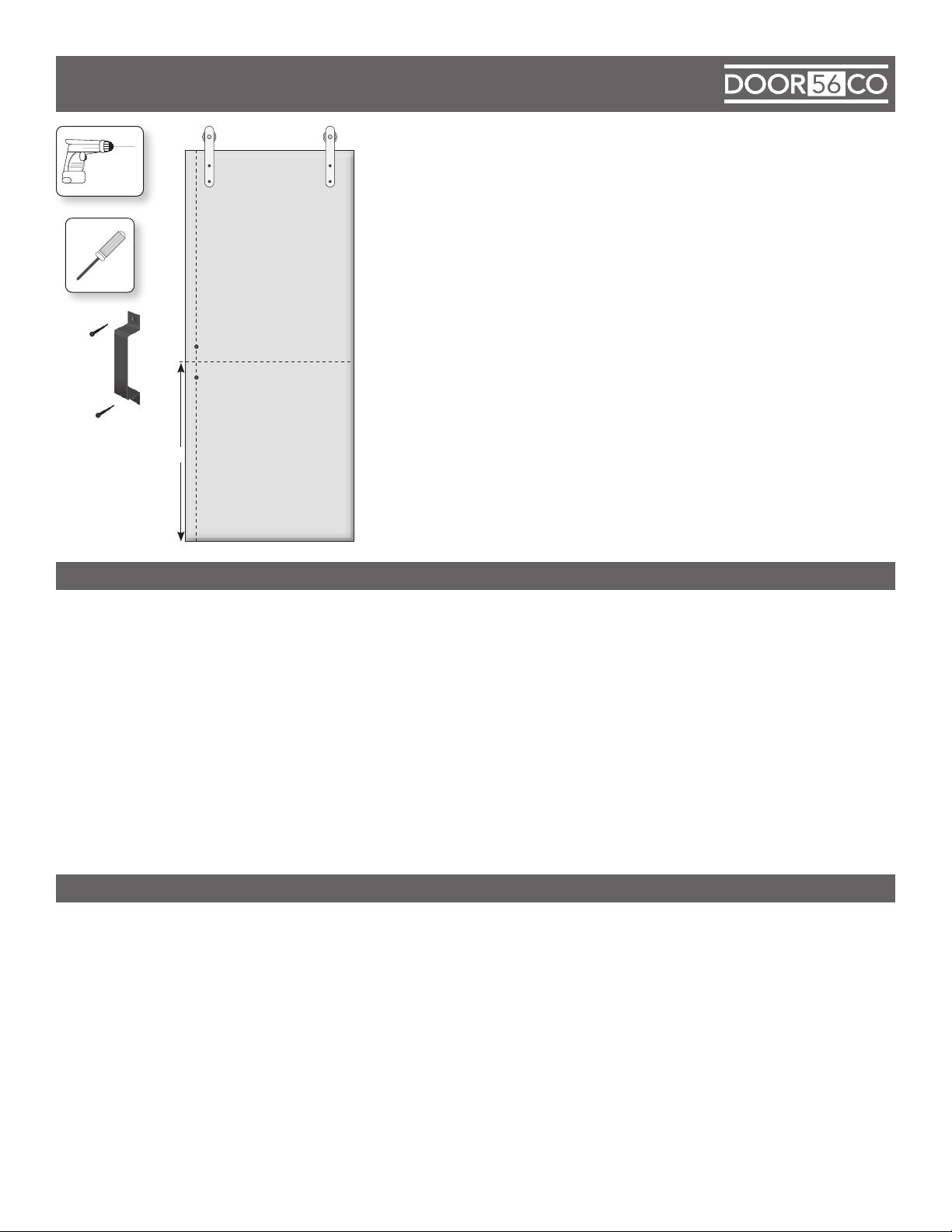

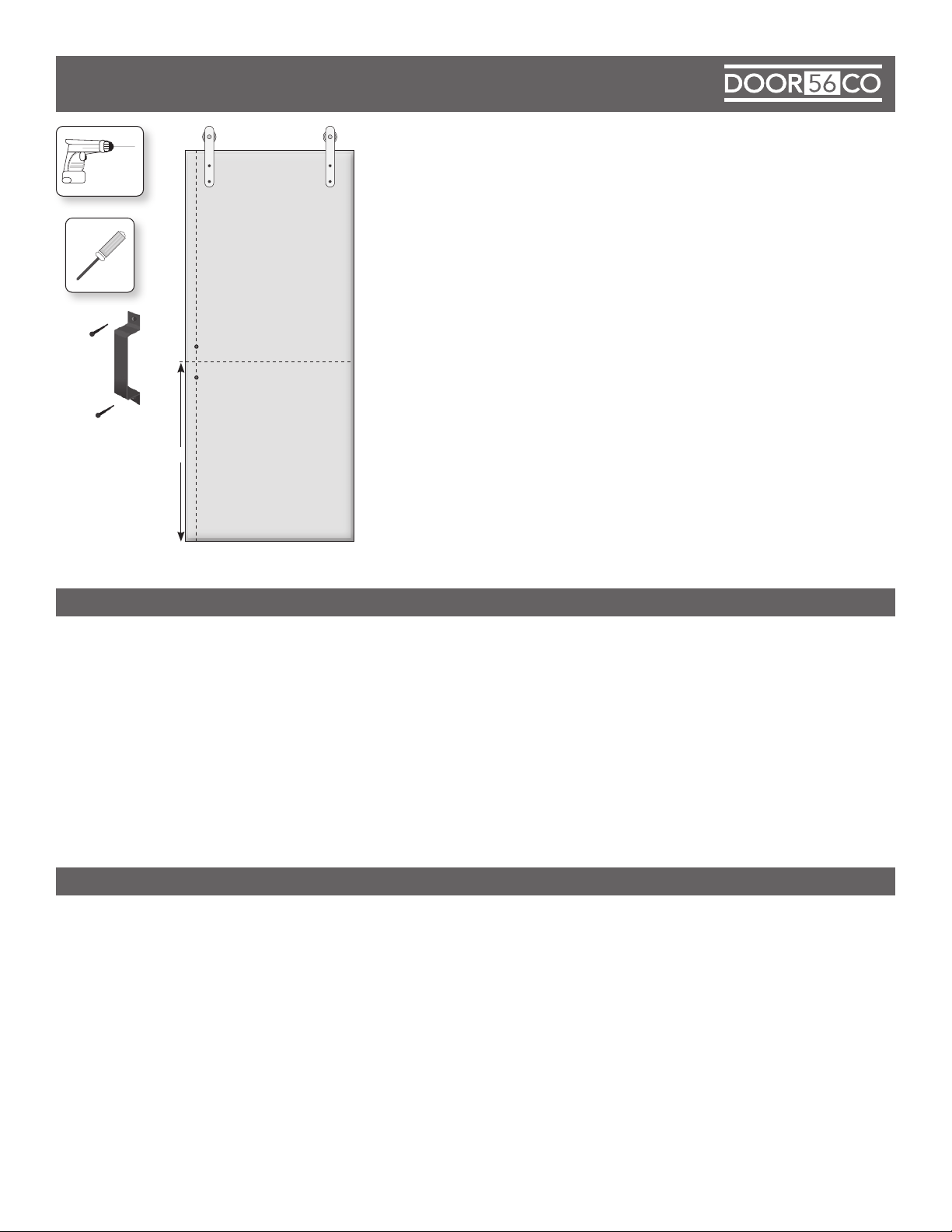

STEP 3 - HANDLE INSTALLATION

™

40”

Based on how your barn door will operate, determine the side
of the door on which you want to install the handle. Measure
40” from the bottom of the door and mark lightly with a pencil.

Measure over 2” from the edge of the door and mark lightly

with a pencil. Center the hardware on the axis of the marks and
with a pencil, mark the hardware screw holes lightly and pre-drill

3/32” pillot hole 1/2” deep before installing the screws with a

screwdriver.

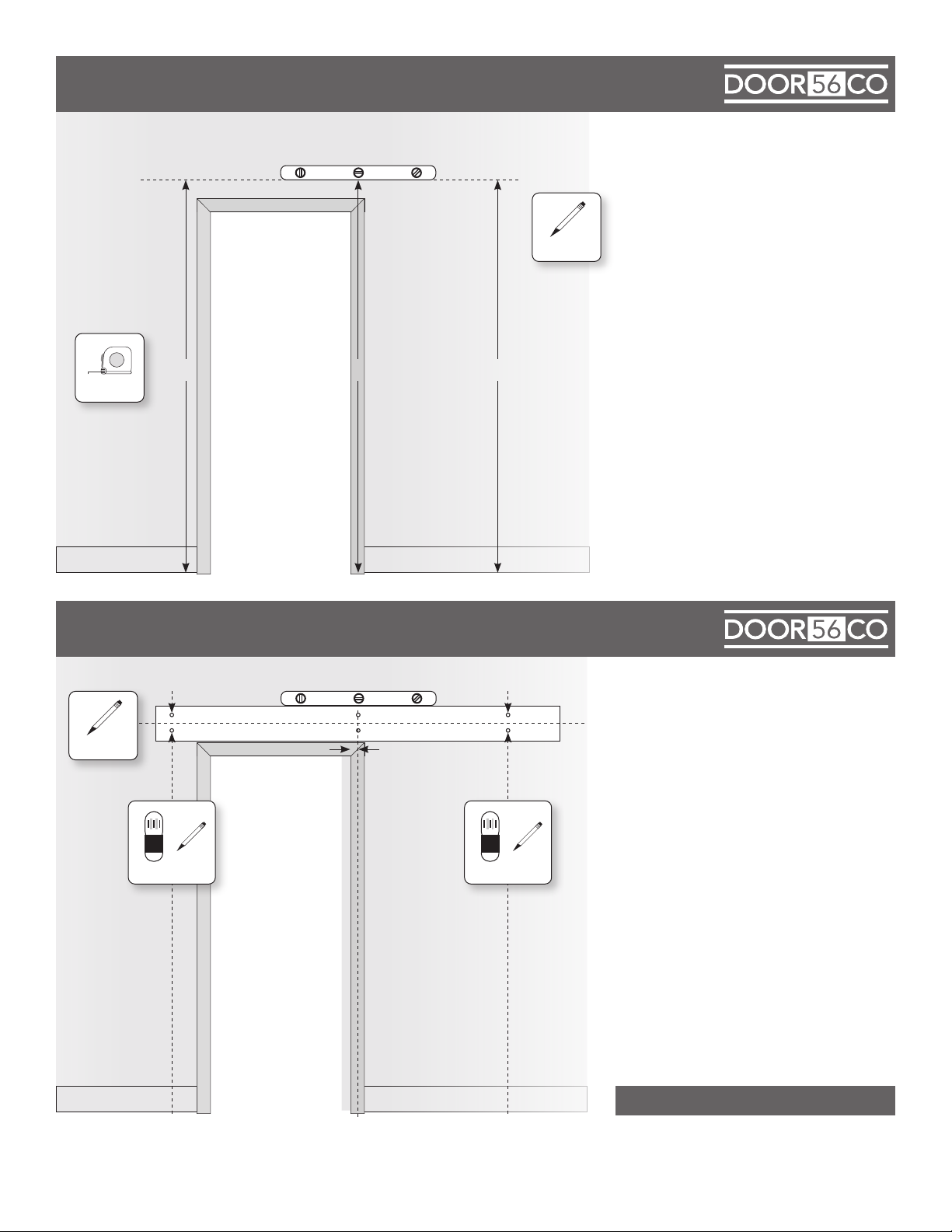

DRYWALL INSTALLATION NOTES:

FOR DRYWALL INSTALLATION, FOLLOW INSTRUCTIONS STEPS LABELED “A” – DRYWALL INSTALLATION.
FOR CONCRETE INSTALLATION, FOLLOW INSTRUCTIONS STEPS LABELED “B” – CONCRETE INSTALLATION.

• This barn door kit includes either a 37” x 84” door or a 43” x 84” door and the necessary hardware to install the product.

• The recommended opening size for the 37” wide door is 28” to 35” in width and up to 83” without trim.

• The recommended opening size for the 43” wide door is 34” to 41” in width and up to 83” without trim.

• When installing the barn door system into a drywall wall, the primed mounting board and rail must be secured using

wood screws (not provided) into the studs of the wall to support the weight of the installed door. Use a stud nder

to accurately locate the studs.

• For optimal results, the sliding rail should be centered 1-1/2” from the nearest jamb when the door is in the open position.

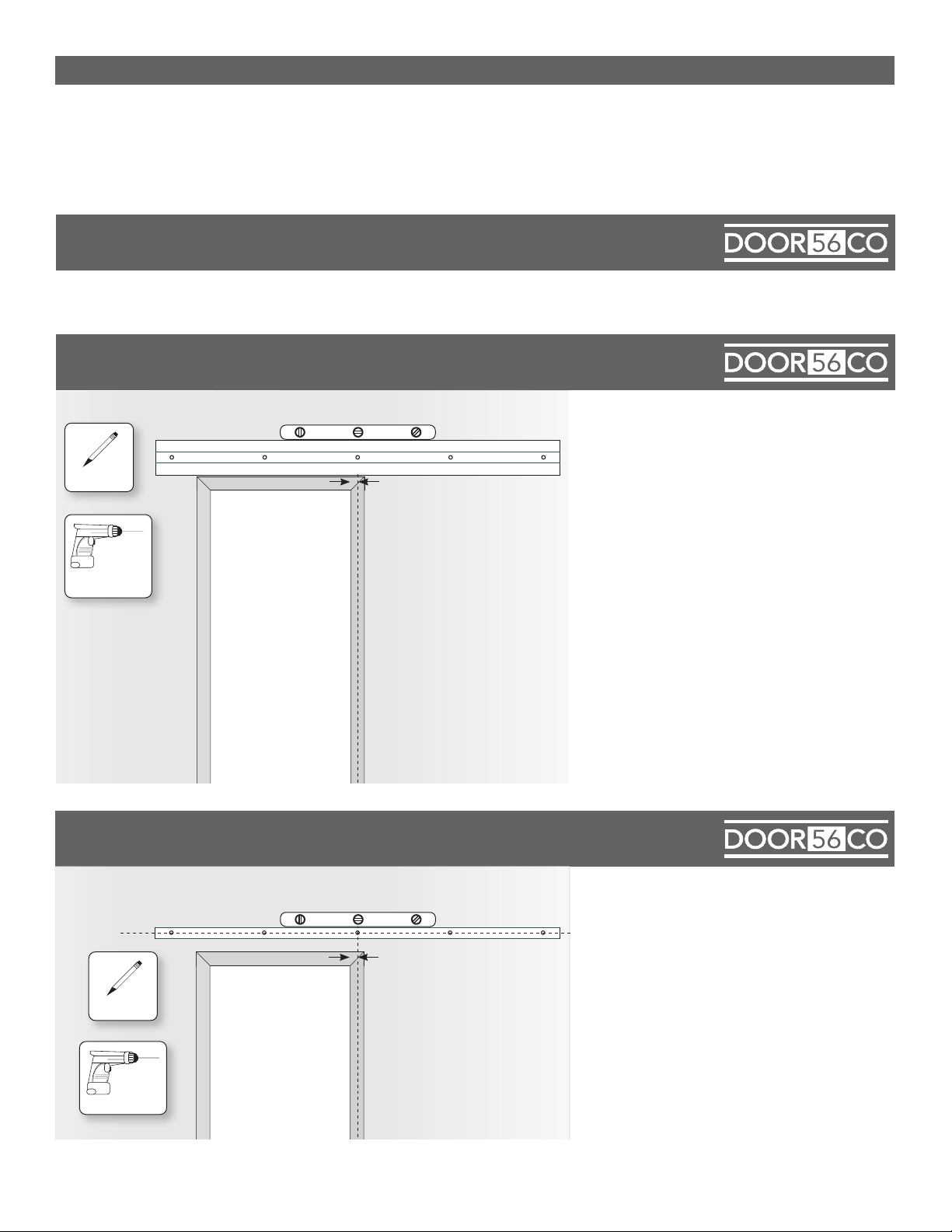

CONCRETE INSTALLATION NOTES:

FOR CONCRETE INSTALLATION, FOLLOW INSTRUCTIONS STEPS LABELED “B” – CONCRETE INSTALLATION.
FOR DRYWALL INSTALLATION, FOLLOW INSTRUCTIONS STEPS LABELED “A” – DRYWALL INSTALLATION.

• This barn door kit includes either a 37” x 84” door or a 43” x 84” door and the necessary hardware to install the product.

• The recommended opening size for the 37” wide door is 28” to 35” in width and up to 83” without trim.

• The recommended opening size for the 43” wide door is 34” to 41” in width and up to 83” without trim.

• When installing the barn door system into a concrete wall, do not use the primed mounting board include in this kit.

• To secure the sliding rail to the concrete wall, use masonry wall anchors (not provided) in conjunction with
the rail mounting bolts.

Note: masonry wall anchors are not provided with this kit. 5/16” x 1-3/4” zinc alloy masonry wall anchors are
recommended.

• For optimal results, the sliding rail should be centered 1-1/2” from the nearest jamb when the door is in the open position.

4

DOOR56CO BARN DOOR

INSTALACION DE

PUERTA DE GRANERO

INFORMACION IMPORTANTE DE SU PUERTA

DE GRANERO DOOR56CO

• La madera es un producto natural y puede deformarse, hincharse o encogerse si se expone a la
humedad o cambios en la temeratura. Para reducer el riesgo de daños debidos a la deformacion,
hinchazon o encogimiento, evite la instalaciones en areas que estan expuestas a la humedad o
donde la humedad no esta controlada.

• Solo para instalacion en interiores

• No recorte ni corte las puertas

• PRECAUCION: el producto de la puerta de granero es pesado y debe ser levantado por dos

personas para evitar leciones o daños

• Para limpiar la supercie de esta puerta de granero, use un jabon suave y agua tibia aplicada con

un paño suave. Siempre pruebe los productos de limpieze en un area pequeña y discrete, primero.
No utilize ningun abrasivo o productos de limpieza corrosivos.

• Limpie los derrames inmediatamente con un paño suave.

• Este juego de puerta de granero incluye una puerta de 37” x 84” o una puerta de 43” x 84” y los

accesorios necesarios para instalar el producto.

• El tamaño de aperture recomendado para la puerta de 37” de ancho es de 28” a 35” de ancho y
de hasta 83” sin molduras.

• El tamaño de aperture recomendado para la puerta de 43” de ancho es de 34” a 41” de ancho y
de hasta 83” sin molduras.

HERRAMIENTAS NECESARIAS:

Cinta Metrica Lapiz Stud Finder

(Solamente para la instalación

de paneles de yeso)

Taladro Juego De Brocas

Para Taladro

13mm & 16 mm

Llave Inglesa

13 mm Llave

De Tubo

Destornillador

Phillips #2

PUERTA DE GRANERO DOOR56CO

Nivelador

1

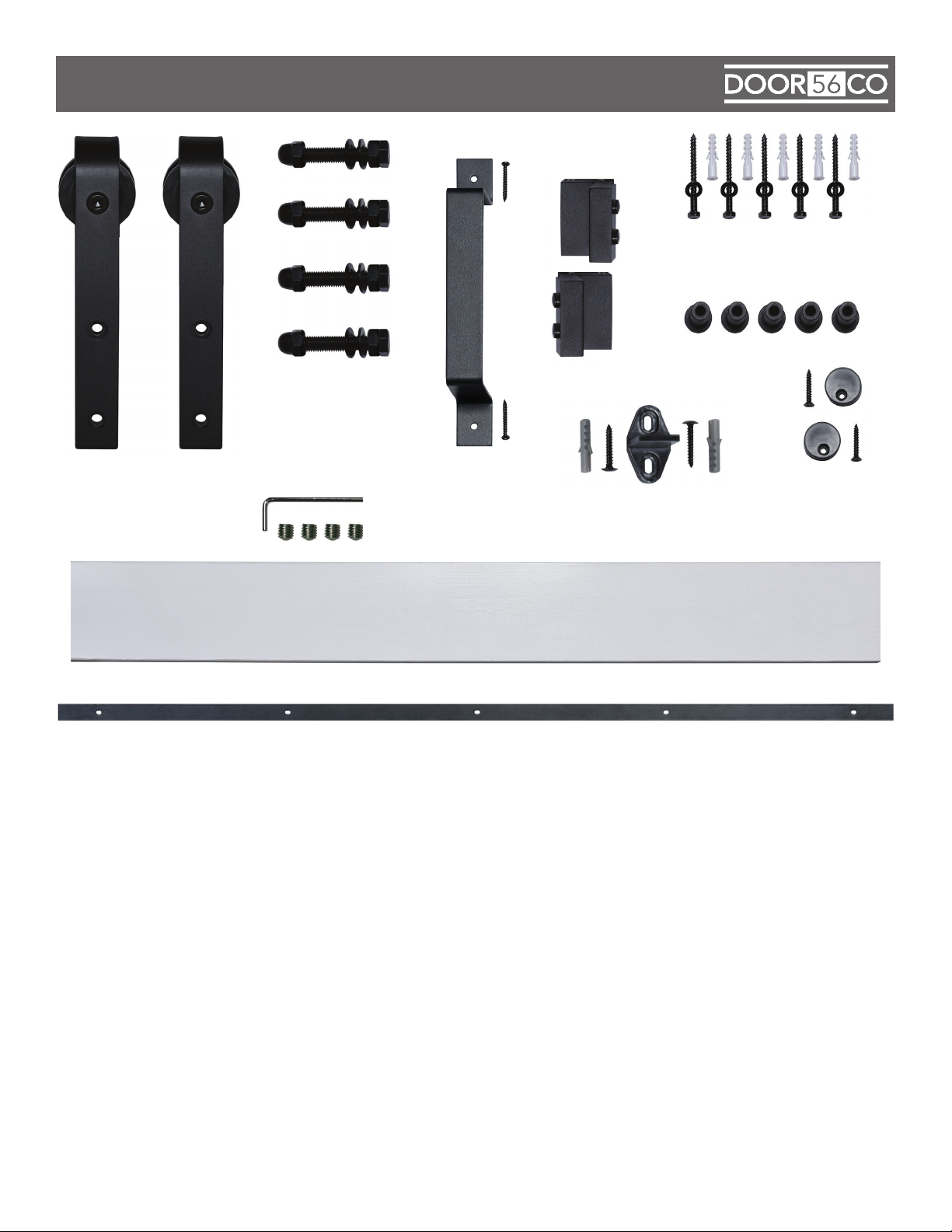

DESCRIPCION GENERAL DE LA INSTALACION – LO QUE ESTA INCLUIDO

(1) Tapon de Angulo

Acolchado Izquierdo

(5) Tornillos de Montaje en Carril

(5) Arandelas, (5) Anclajes Para Pared de Yeso

(4) Tornillos de Correa

(4) Pernos de Montaje de Correa 2-3/8”,

(4) Tuercas Hexagonales,

(4) Tuercas de Tapa, (8) Arandelas

(1) Tapon de AnGulo

Acolchado Derecho

(5) Tornillos de Montaje en Carril,

(5) Separadores de Pared

(2) Correas Dobladas

(1) Llave Hexagonal

(4) Tornillos Hexagonales

(1) Manija Negra

Mate 7-1/2”

(1) Manija, (2) Tornillos

(1) Guia de Piso

(1) Guia de Puerta Montada en

el Piso, (2) Tornillos, (2) Anclajes

(2) Parachoques

Anti-saltos

(2) Parachoques

Anti-saltos, (2) Tornillos

(1) Placa de Montaje Imprimada

(1) Riel de Deslizamiento Negro Mate

- Herrajes Para Correas – (2) Correas Dobladas

- Pernos de Correa – (4) Pernos de Montaje de Correa de 2-3/8”, (4) Tuercas Hexagonales, (4) Tuercas de Sombrerete, (8) Arandelas

- Manija Negra Mate de 7-1 / 2 ” – (1) Manija, (2) Tornillos

- Tablero de Montaje Imprimado: (1) Tablero de madera imprimado solo para instalacion en paneles de yeso (el tamaño

depende de ancho de la puerta, consulte los detalles a continuacion)

• Las dimensiones de la placa de montaje imprimada para puerta de 37”= 78-3/ 4” x 3-1 / 2 ” x 1 / 2 ”

• Las dimensiones de la placa de montaje de 43” con imprimacion para puerta = 90-3/ 4” x 3-1 / 2 ” x 1 / 2 ”

(Tornillos de madera no incluidos. Se recomiendan 10# 2-1/2” tornillos de cabeza Phillips de madera.)

- Riel- (1) Riel desilizante negro mate (el tamaño depende del ancho de la puerta, consulte los detalles a continuacion)

• Las dimensiones del riel deslizante de la puerta de 37” = 78-3/ 4” x 1-9/16” x 1 / 4 ” y tiene 5 oricios de montaje.

• Las dimensiones del riel deslizante de la puerta de 43” = 90-3/ 4” x 1-9/16” x 1 / 4 ”. Es dos piezas con un empalme
y tiene 5 agujeros de montaje.

(Anclajes de masoneria)

- Pernos de montaje en riel – (5) Pernos de montaje en riel, (5) Arandelas, (5) Anclajes para paneles de yeso.

- Manijas comun – (5) Separadores de pared, (1) Tope de angulo acolchado izquierdo, (1) Tope de angulo acolchado
derecho, (4) Tornillos Hexagonal, (1) Llave hexagonal, (2) parachoques anti-salto con (2) tornillos

- Guia del piso – (1) Guia de la puerta montada en el piso, (2) Tornillos, (2) Anclajes.

2

PUERTA DE GRANERO DOOR56CO

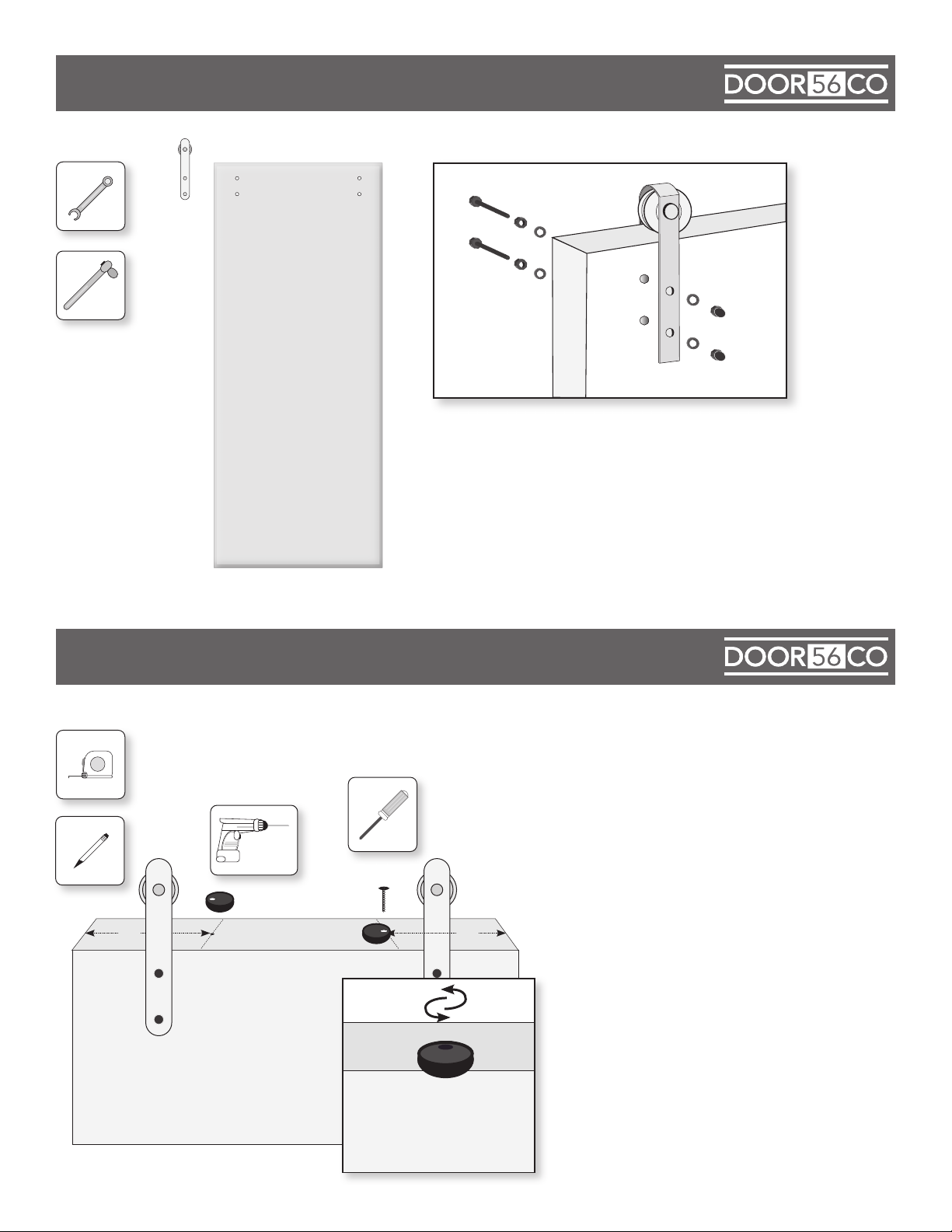

PASO 1 – INSTALACION DE LA PUERTA DE BARRA CINTA DOBLADA

TORNILLOS DE CORREA

TUERCAS HEXAGONALES

ARANDELAS

Figura 1-1 Cara De La Puerta Delantera

La puerta del establo viene lista para instalarse, con agujeros perforados

para montar la correa doblada. Para instalar la correa doblada, apriete

y asegure los pernos y arandelas d la correa de 2-3/8” con una llave de
tubo para apretar y asegurar la manija. Es importante usar una llave para
sujetar las tuercas en su lugar mientras aprieta los pernos de la correa
con la llave de tubo. Ademas asegurese de instalar primero las tuercas
hexagonales y las tuercas de la tapa. (Figura 1-1) demuestra el orden de

los pernos tuercas y arandelas.

ARANDELAS

TUERCAS
DE TAPA

PASO 2 – INSTALACION ANTI-JUMP DE PARACHOQUES

Figura 2-3

Figura 2-1 Figura 2-2

10” 10”

Figure

Figura 2-4

Mida 10” en la perte superior de l panel de

la puerta desde ambos extremos y marque

ligeramente con un lapiz (Figura 2-1). Coloque

los protectors contra saltos en la parte superior
de la puerta para que esten centrados. Gire los

topes de manera que el oricio del tornillo de

compensacion este orientado hacia el lado de

la puerta que tiene la pieza de sujecion de la
correa doblada (Figura 2-2). Perfore un oricio
pilot de 1/8” a traves del oricio del tornillo del

parachoques anti-salto de aproximadamente

1/2” de profundidad y use un destornillador

para instalar el tornillo asegurandose de no

apretar completamente (Figura 2-3). Gire

los parachoques girando sobre el tornillo de
modo que los parachoques sobresalgan de

la parte frontal de lapuerta (Figura2-4). Una

vex que la puerta se coloca en el riel, los
topes se pueden girar hacia su posicion para
que quede centrado en la puerta y centrado

directamente debajo del riel. Luego apriete

completamente los tornillos.

PUERTA DE GRANERO DOOR56CO

3

3

PASO 3 – INSTALACION DE MANIJA

En function de como funcionara la puerta de su establo,
determine el lado de la puerta en el que desea instalar

la manija. Mida 40” desde la parte inferior de la puerta y
marque ligeramente con un lapiz. Mida sobre mas de 2”

desde el borde de la puerta y marque ligeramente con un

lapiz. Centre la cerradura en el eje de las marcas y con un
lapiz, marque ligeramente los oricios de los tornillos de la
cerradura y perfore un oricio de 3/32” de grande y 1/2” de

profundidad antes de instalar los tornillos con un destornillador.

40”

NOTAS DE INSTALACION DE PARED DE YESO:

PARA LA INSTALACION DE CONCRETO, SIGA LAS INSTRUCCIONES PASOS ETIQUETADOS “A” – INSTALACION EN
PARED DE SECADO A CONTINUACION

PARA LA INSTALACION DE PAREDES DE YESO, SIGA LA INSTRUCCIONES PASOS ETIQUETADOS “B” – INSTALACION DE
CONCRETO A CONTINUACION

• Este kit de puerta de granero incluye una puerta de 37” x 84” o una puerta de 43”x 84” y los accesorios necesarios para instalar el producto.

• El tamaño de apertura recomendado para la puerta de 37” de ancho es de 28” a 35” de ancho con altura de 83” sin borde.

• El tamaño de aperture recomendado para la puerta de 43” de ancho es de 34” a 41” de ancho con altura de 83” sin borde.

• Al instalar el sistema de la puerta del establo en el panel de yeso, la placa de montaje imprimada y el riel deben asegurarse con tornillos
para madera (no provistos) en los pernos de la pared para soportar el peso de la puerta instalada. Utilice un buscador de estudi os par a

local ocalizerrecision los pernos.

• Para obtener resultados optimos, el riel deslizante debe estar centrado a 1-1/2” de la jamba mas cercana cuando la puerta esta en la posicion abierta.

• Al instalar en paneles de yeso, la placa de montaje imprimada debe usarse junto con los pernos y anclajes de montaje del riel

NOTAS DE INSTALACION DE CONCRETO

PARA LA INSTALACION DE PAREDES DE YESO, SIGA LA INSTRUCCIONES PASOS ETIQUETADOS “B” – INSTALACION
DE CONCRETO A CONTINUACION

PARA LA INSTALACION DE CONCRETO, SIGA LAS INSTRUCCIONES PASOS ETIQUETADOS “A” – INSTALACION EN
PARED DE SECADO A CONTINUACION

• Este kit de puerta de granero incluye una puerta de 37” x 84” o una puerta de 43”x 84” y los accesorios necesarios para instalar el producto.

• El tamaño de apertura recomendado para la puerta de 37” de ancho es de 28” a 35” de ancho con altura de 83” sin borde.

• El tamaño de aperture recomendado para la puerta de 43” de ancho es de 34” a 41” de ancho con altura de 83” sin borde.

• Junto con los pernos de montaje del riel, use anclajes de pared de mamposteria para asegurar el riel al pared de concreto.

Nota: Este juego no incluye anclajes de pared para mamposteria. 5/16” x 1-3/4” zinc Se recomiendad anclajes de pared de mamposteria
de aleacion.

• Para obtener resultados optimos el centro del riel debe instalarse a 1-1/2” de la posicion de la jamba abierta

4

PUERTA DE GRANERO DOOR56CO

PASO 4A /PASO 4B – INSTALACION DE PARED Y CONCRETO

Linea De Instalacion

Figura 4-1

Figura 4-2

B

A C

85-3/4” 85-3/4” 85-3/4”

Figura 4-3

Para lograr la cantidad correcta de
espacio libre para la puerta del

establo, mida 85-3/4” desde el

piso con una cinta metrica en tres
ubicaciones diferentes (a, b, c)
y marque con un lapiz (Figura

4-1). Luego utilizando un

nivel, determine que medida es la

mas alta (Figura 4-2).

Nota: La instalacion de concreto
utilizara los pernos de montaje del
riel en conjunto con los anclajes de

mamposteria (no incluidos). Ademas,

el tablero de montaje de madera

imprimada no se recomienda para la

instalacion en concreto.

PASO 5A – INSTALACION DE PARED DE YESO

Figura 5-5 Figura 5-5

Figura 5-2

Figura 5-4

Figura 5-3

1-1/2”

Figura 5-1Figura 5-1

Localisce los pernos cerca de la abertura
utilizando un buscador de pernos. Con
un lapiz, marque donde los montantes
se intersecan con la linea de instalacion
horizontal a cada lado de la abertura

(Figura 5-1). Luego, encuentre el centro
del tablero de montaje imprimado y

marquelo ligeramente con un lápiz.

Coloque la placa de montaje en la pared
y tranera las ubicaciones de los postes

al tablero con un lápiz. Luego, entre el

riel deslizante en la placa de montaje y
marque las ubicaciones de los oricios de
montaje con un lápiz. Finalmente, perfore
previamente los agujeros para los tornillos
de madela en la placa de montaje a lo

largo de las líneas de ubicación del perno,
asegurándose de que no se crucen con las

Continúa en la página 6

Nota: Los tornillos para madera se venden por separado. Para soporte adicional, los anclajes para paneles de

yeso tambien pueden se utilizara junto con los tornillos para madera, pero tambien se venden por separado.

PUERTA DE GRANERO DOOR56CO

5

PASO 5A, CONTINUADO

ubicaciones de los agujeros de montajede el riel deslizante (Figura 5-2). Coloque la placa de montaje que el centro quede a
1-1/2 del borde interior de la jamba y en la dirección alejaa de la apertura de la puerta (Figura 5-3). Asegurese de que la placa
de montaje este nivelada a lo largo de la linea de instalacion en el centro (Figura 5-4). Perfore previamente un oricio piloto (el
tamaño de la broca depende del tamaño del tornillo de madera) en la placa de montaje y luego asegure la placa de montaje
a la pared atornillando los tornillos de madera en los pernos con un destornillador o un destornillador inalambrico (Figura 5-5).

PASO 5B – INSTALACION DE CONCRETO

No utilice el tablero de montaje imprimado incluido en este juego cuando lo instale en una instalacion de
conrecto. Salta al paso 6B.

PASO 6A – INSTALACION DE PARED DE YESO

Coloque el riel deslizante en el centro

de laplaca de montaje imprimada

Figura 6-1

Figura 6-2

1-1/2”

asegurandose de que este nivelada y
marque los orificios en el riel deslizante

con un lapiz (Figura 6-1). Pretaladre
agujeros de 15/64” a través de la
placa de montaje y dentro del panel
de yeso para cada uno de los agujeros
de riel deslizante (Figura 6-2). Si está

perforando madera maciza, como
un cabezal o un montante, no use

los anclajes provistos. Pretaladre un
agujero piloto en la madera con un
taladro de 3/8” para acomodar los
anclajes de paneles de yeso y evitar

que la madera se parta al instalar los

pernos de montaje del riel.

PASO 6B – INSTALACION DE CONCRETO

Linea De Instalacion

1-1/2”

Figura 6-2

Figura 6-2

Nota: Al comprar anclajes de pared de mampostería, se recomiendan anclajes de aleación de zinc de 5/16“ x 1-3/4”

6

PUERTA DE GRANERO DOOR56CO

Encuentre el centro del riel deslizante
y márquelo ligeramente con un lápiz y
colóquelo en la pared de modo que el

centro del riel quede a 1-1 / 2” del borde de
la jamba (Figura 6-1). Asegúrese de que el
riel esté nivelado y con un lápiz marque las
ubicaciones de los oricios del riel deslizante
en la pared (Figura 6-2). Pretaladre agujeros

en mampostería con una broca adecuada

para los anclajes de concreto recomendados
de 5/16” (no incluidos) Figura 6-3).

PASO 7A – INSTALACION DE PARED DE YESO

Figura 7-2

ANCLAJES PARA PARED DE YESO

SEPARADORES DE PARED

ARANDELAS

TORNILLOS DE MONTAJE EN CARRIL

Figura 7-1

14 5 32

Figura 7-2

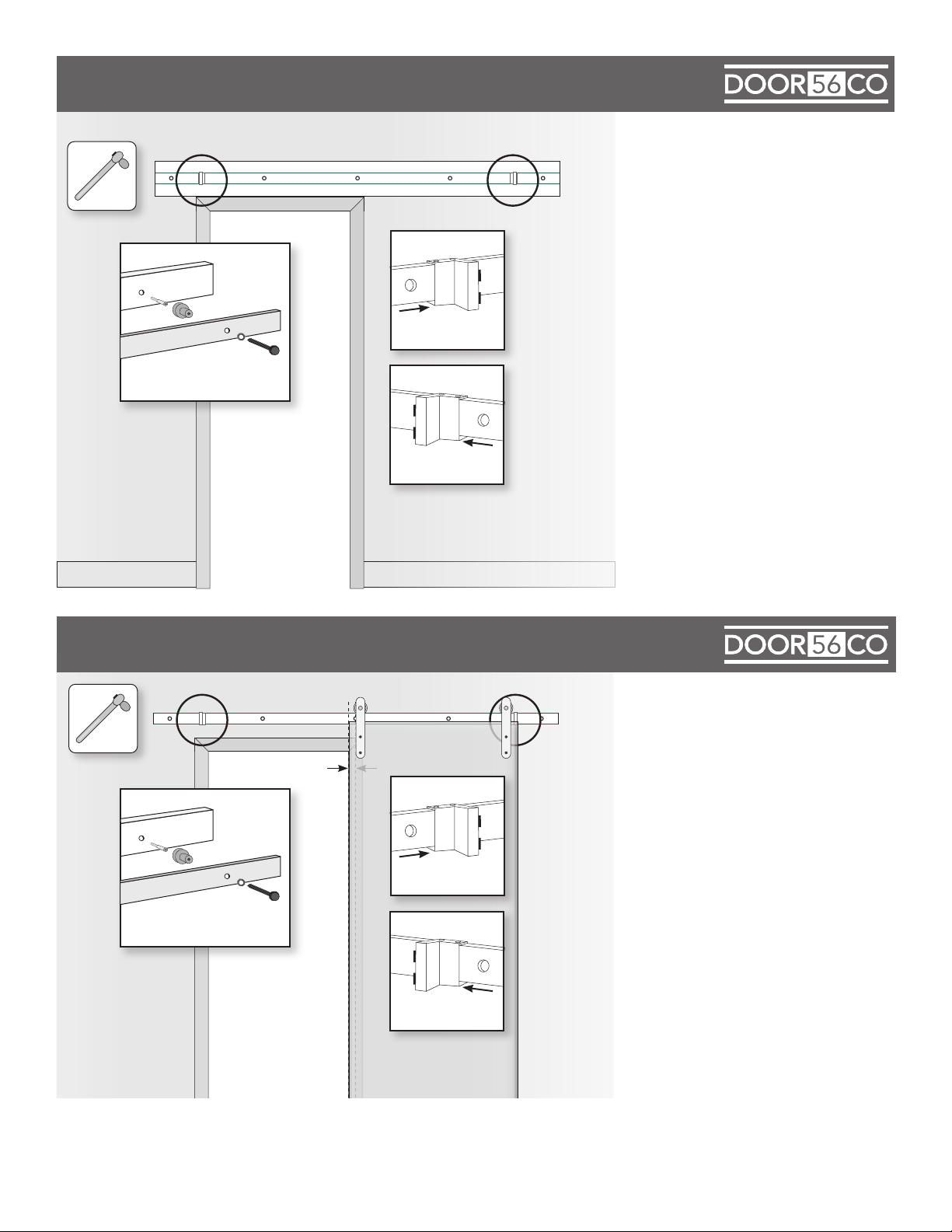

Al instalar el riel deslizante, primero
inserte los anclajes para paneles de

yeso, los separadores de pared, el

riel deslizante y asegúrelos arriba
del tablero de montaje imprimado
utilizando los pernos de montaje

del riel (con arandelas) provistos,
asegurándolos con una llave de tubo

Figura 7-2

(Izquierdo)

(Figura 7-1). Para mayor facilidad,
asegúrelo en el orden mostrado en

el diagrama (comenzando con el

número 1 al 5).

Nota: Es possible que deba

Figura 7-2

(Derecho)

inserter previamente los topes de
angulo acolchados a la izquierda y

a la derecha dentro de los oricios

externos del riel, dependiendo de
donde desea que se detenga la
puerta de su establo ( Figura 7-2).

PASO 7B – INSTALACION DE CONCRETO

14 5 32

Figura 7-2 Figura 7-2

1-1/2”

ANCLAJES PARA PARED DE YESO

SEPARADORES DE PARED

Figura 7-2

TORNILLOS DE MONTAJE EN CARRIL

ARANDELAS

Figura 7-1

(Izquierdo)

Figura 7-2

(derecho)

Al instalar el riel deslizante,
primero instale los anclajes de
mamposteria. A continuacion,

coloque los separadors de
pared en la parte superior de los

anclajes. Luego asegure el riel

deslizante directamente a la pared
con los pernos y arandelas de

montaje del riel. Asegurese de
que los pernos de montaje del riel

pasan a traves de la arandela, el

riel de montaje, los espaciadores
de pared y hacia los anclajes de
mamposteria (Figura 7-1). Para

mayor facilidad, asegurelo en el
orden que se muestra en el diagram

(comenzando con el numer 1 al 5).

Nota: Es possible que deba inserter previamente los topes de angulo acochoados a la ezquierda y a la

derecha dentro de los orificios externos de riel, dependiendo de donde esea que se detenga la

puerta de su establo (Figura 7-2).

PUERTA DE GRANERO DOOR56CO

7

PASO 8A/ PASO 8B – INSTALACION DE PARED DE YESO Y CONCRETO

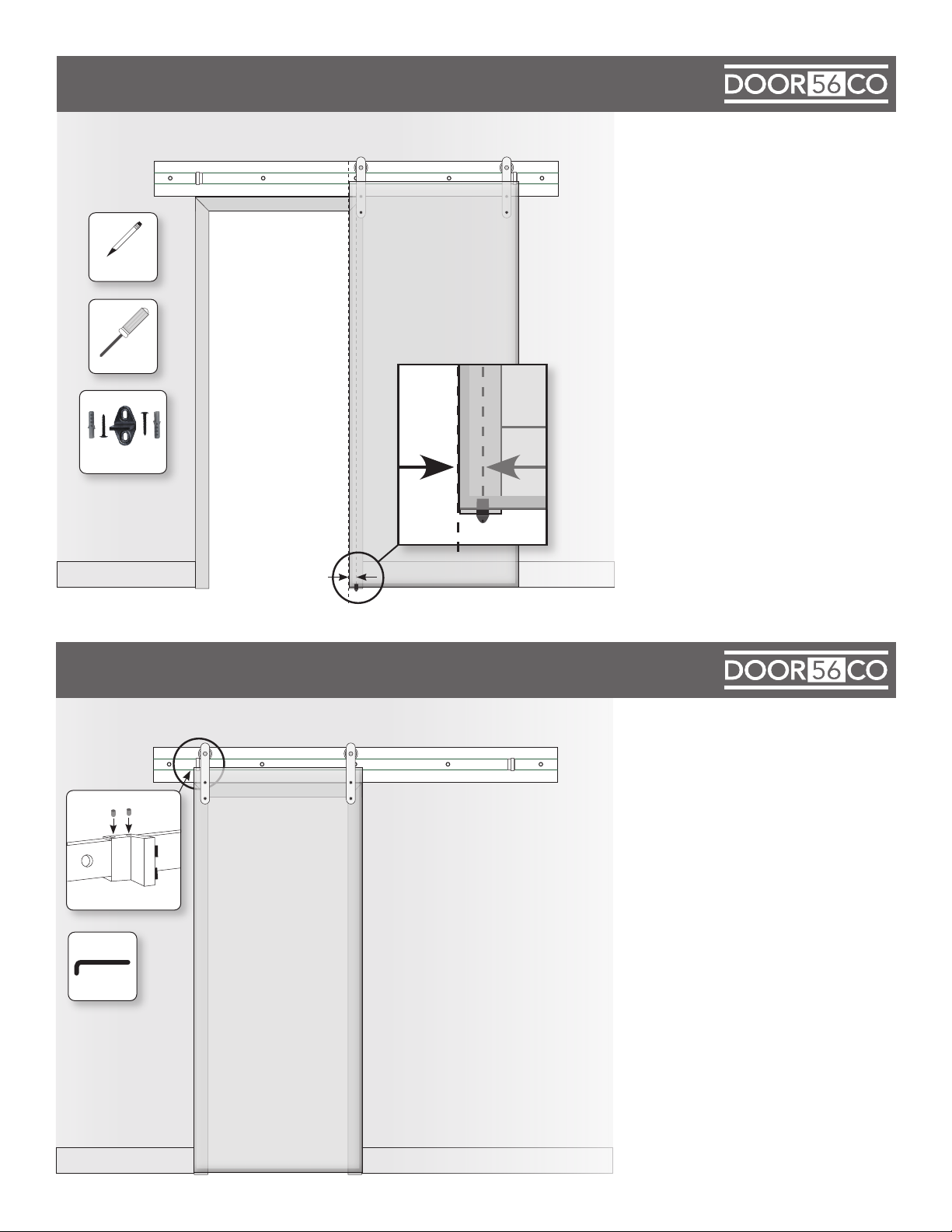

Para instalar la guia montada en
el piso, coloque la puerta en el
riel desllizante y abra la puerta.
Coloque la guia cercas del borde
del marco de la puerta para que el

Figura 8-1

Figura 8-2

Guia de piso

Figura 8-1

marco este adentro en la ranura
de la parte inferior de la puerta.

Marque los oricios de la guia en
el piso con un lapiz (Figura 8-1) y
perfore un agujero de 1/8” antes

de atornillar la guia en su lugar con

un destornillador (Figura 8-2). Se
proporcionan ancleajes para tipo

de piso que no sean de madera
dura y losa de concreto.

1-1/2”

PASO 9A/9B – INSTALACION DE PARED DE YESO Y CONCRETO

Figura 9-1 Cerrado

Figura 9-1

Para asegurar los topes de puerta
con angulo acolchado, primero
comience con la puerta en la
posicion cerrada. Inserte dos
tornillos hezagonales en el tope
de angulo amortiguado. Coloque
un tope de angulo acolchado en

el riel para que se junte con el

hardware de la correa doblada en

la posicion cerrada. Asegure el

tope apretando el tornillo interno

con la llave hexagonal (Figura 9-1).

8

PUERTA DE GRANERO DOOR56CO

PASO 9A/9B – INSTALACION DE PARED DE YESO Y CONCRETO

RESIDENTIAL WOOD DOORS

Figura 9-2 Abrió

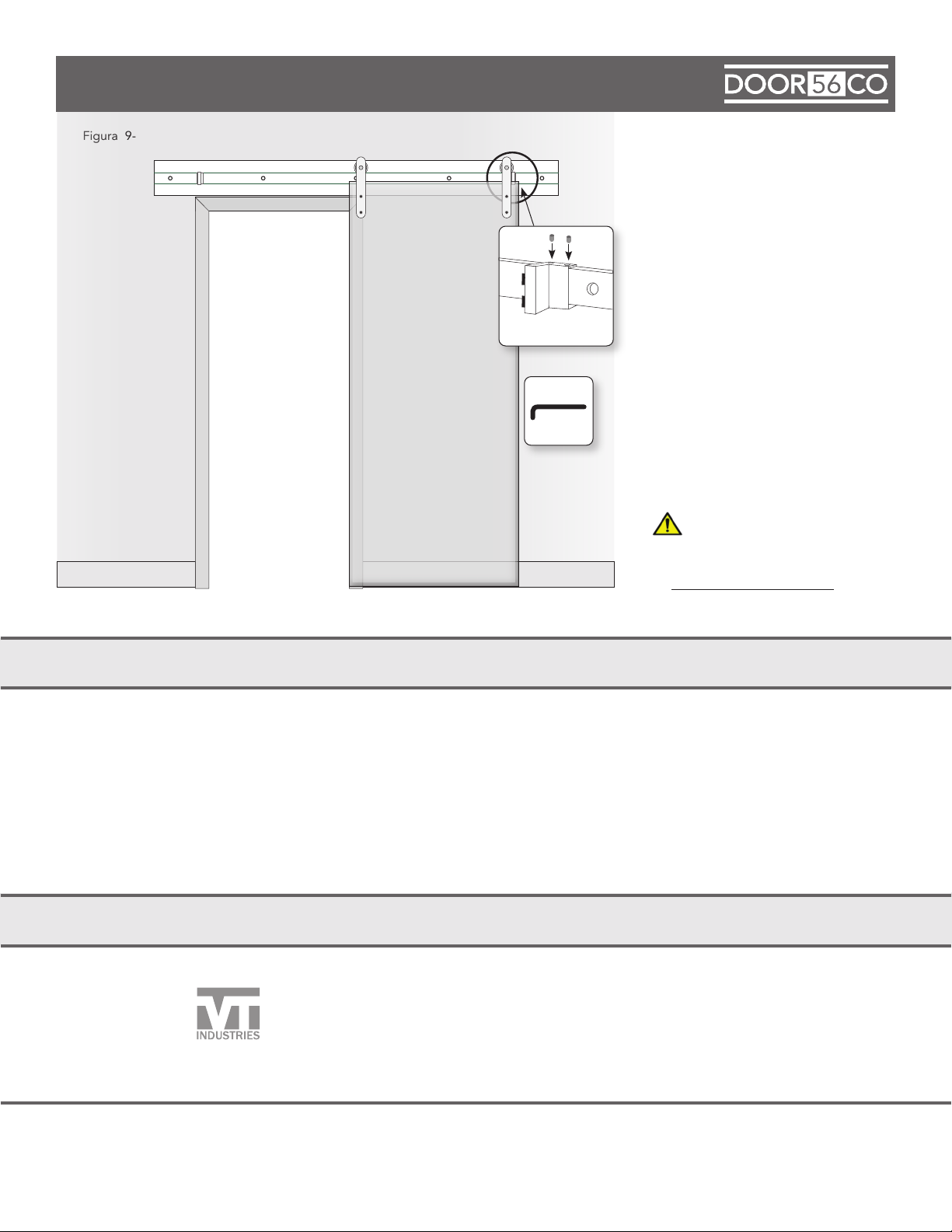

Siguiente, ponga la puerta en la
posicion abierta. Inserte dos tornillos
hexagonales en el tope de angulo
amortiguado. Coloque el otro tope
de angulo acolchado en el riel para

que se junte con el hardware de la

correa doblada en la posicion abierta.

Asegure el tope acolchado en angulo

Figure 9-2

apretando el tornilllo con la llave

hexagonal (Figura 9-2).

Esto acompleta el proceso

de instalacion de Puerta de

ADVERTENCIA: Este producto puede
exponerte a sustancias químicas, incluso
aserrin que el estado de California reconoce
como causante de cáncer. Para más información,
visita www.P65Warnings.ca.gov/wood

Granero

TSCA TITLE VI COMPIANT

PROP 65 ADVERTENCIA

Vea El Video De Instalacion De Puerta De Granero Door56Co En vtindustries.com

Tiene Preguntas?

Comuniquese con nuestro Equipo de Servicio Tecnico al 1-800-827-1615 ext. 23603
o [email protected]

Partes faltantes o dañadas?

Comuniquese con nuestro Equipo de Servicio al Cliente 1-800-827-1615 ext. 11455

VTINDUSTRIES.COM

HOLSTEIN, IOWA FACILITY
1000 INDUSTRIAL PARK
P.O. BOX 490
HOLSTEIN, IA 51025

EGGERS DIVISION FACILITY
ONE EGGERS DRIVE
TWO RIVERS, WI 54241

©2021 VT Industries, Inc. Todos los derechos reservados.
Todas las marcas comerciales y marcas registradas son propiedad de sus respectivos dueños.

9
