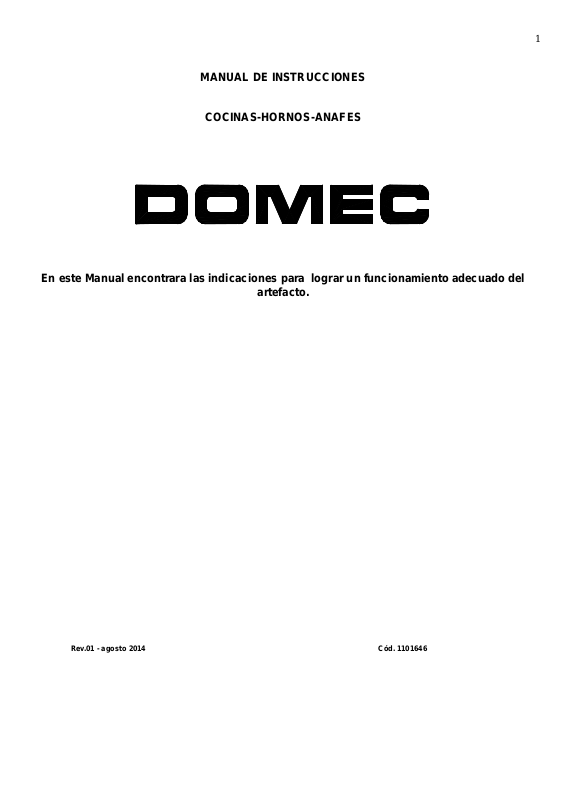

1

MANUAL DE INSTRUCCIONES

COCINAS-HORNOS-ANAFES

En este Manual encontrara las indicaciones para lograr un funcionamiento adecuado del

artefacto.

Rev.01 - agosto 2014 Cód. 1101646

2

Índice

Advertencias generales Pág. 3
Instrucciones para el instalador Pág. 4
Conexión de la parte de gas Pág. 5
Conexión de la parte eléctrica Pág. 7
Transformación para los diferentes gases Pág. 7
Tabla 1 Pág. 8
Tablas 2; 3 Pág. 9
Instrucciones para el usuario Pág. 13
Encendido de los quemadores de hornalla Pág. 13
Utilización del horno Pág. 14
Tablas 4; 5 Pág. 15
Uso de la parrilla Pág. 15
Utilización del grill Pág. 15
Utilización del asador rotativo
y el porta broquetas Pág. 17
Utilización del cuentaminutos Pág. 17

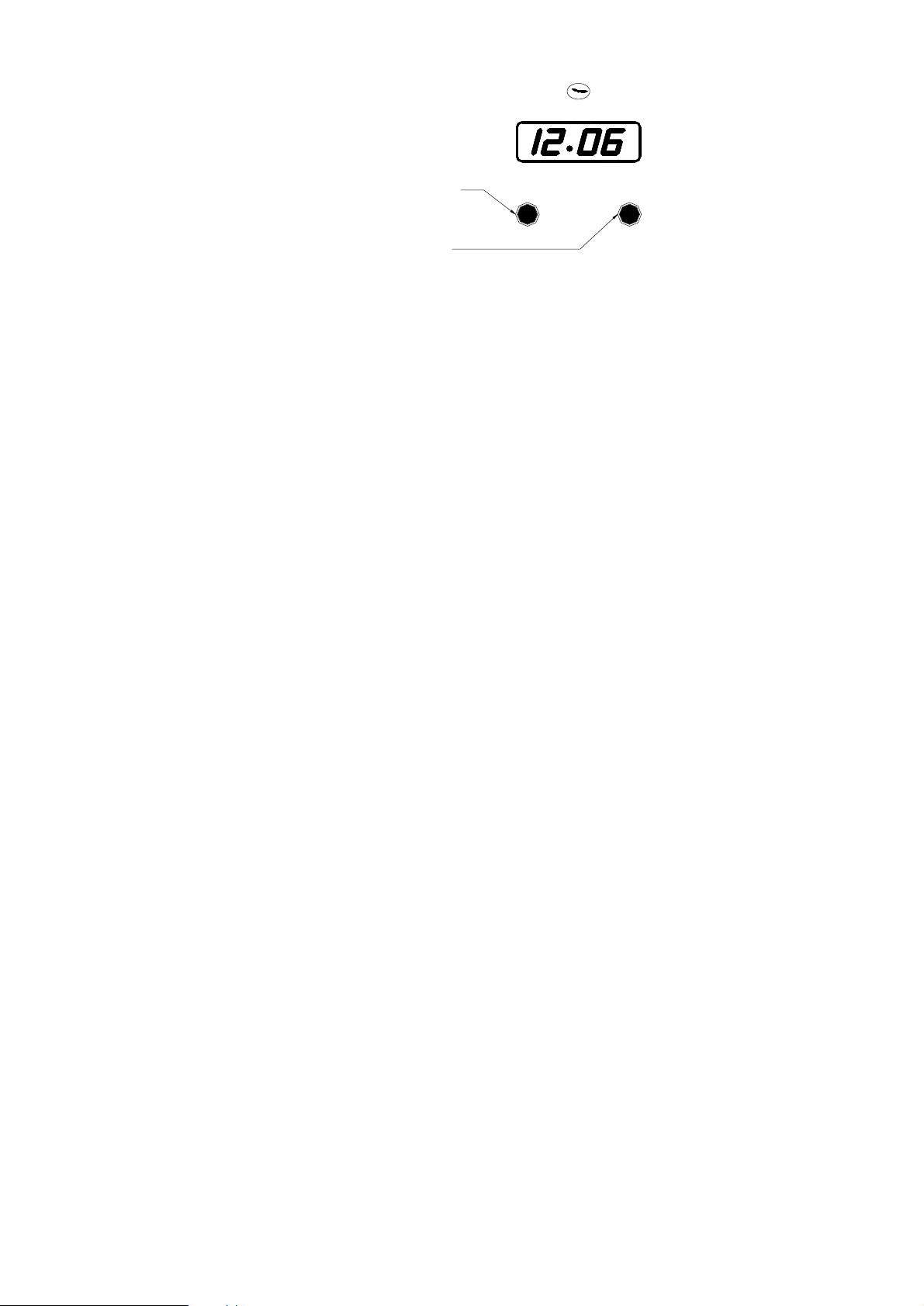

Utilización del reloj electrónico Pág. 18
Mantenimiento y limpieza Pág. 19
Consejo útil Pág. 21

3

Advertencias generales
Antes de instalar o hacer uso del artefacto recomendamos la lectura de este Manual.
El mismo contiene importantes recomendaciones que deberán tenerse en cuenta para la

adecuada utilización del artefacto, instrucciones de funcionamiento y descripciones de los
accesorios de toda la gama. Considerar sólo los que efectivamente se encuentran en el
artefacto comprado.

 Guarde este Manual en caso de que el artefacto pase a otra persona.
 Antes de la instalación, asegurarse de que las condiciones de distribución local (naturaleza y

presión de gas) y el reglaje del artefacto son compatibles. Las condiciones de este artefacto
están inscritas en la placa de marcado. (Ver conexión de la parte da gas)

 Este artefacto ha sido concebido y fabricado para ser utilizado por privados en sus hogares, no

para su uso profesional. Su manejo corresponde a personas adultas, por lo cual se recomienda
mantener alejados a los niños y que no jueguen con el mismo, para evitar que toquen zonas
calientes que puedan causarles daño.

 El artefacto debe ser instalado y funcionar solamente en locales permanentemente ventilados,

teniendo la precaución de que esta corriente de aire no pueda apagar accidentalmente la llama
de los quemadores. El artefacto debe quedar lejos de cortinas u otros materiales
inflamables. No instalar en locales sin ventilación permanente.

 Antes de la instalación, asegurarse de que las condiciones de distribución local

(naturaleza y presión del gas) y el reglaje del artefacto son compatibles. Las condiciones
de reglaje de este artefacto están inscritas en la placa de marcado.

 Se debe tomar en cuenta que el artefacto no deberá ser operado bajo ninguna

circunstancia por niños, o personas con capacidades reducidas.

 La utilización intensa y prolongada del artefacto puede necesitar una ventilación

complementaria, por ejemplo abriendo una ventana, o una ventilación más eficaz, por ejemplo
aumentando la potencia de la ventilación mecánica, si existe.

 Antes de realizar el mantenimiento o limpieza del artefacto deberá desconectarlo

eléctricamente y esperar que se enfríe.

 El cable de alimentación no debe ser sustituido ni reparado por el cliente. para ello debe

recurrirse a un electricista matriculado. Tomar en cuenta que el cable de color celeste está
destinado al neutro.

 Durante la instalación cuide que el cable de alimentación eléctrica no quede en contacto directo

con partes calientes del artefacto, o atraviese la zona de salida de los gases de combustión.

 El toma corriente para la ficha del artefacto debe estar ubicado en un lugar accesible.

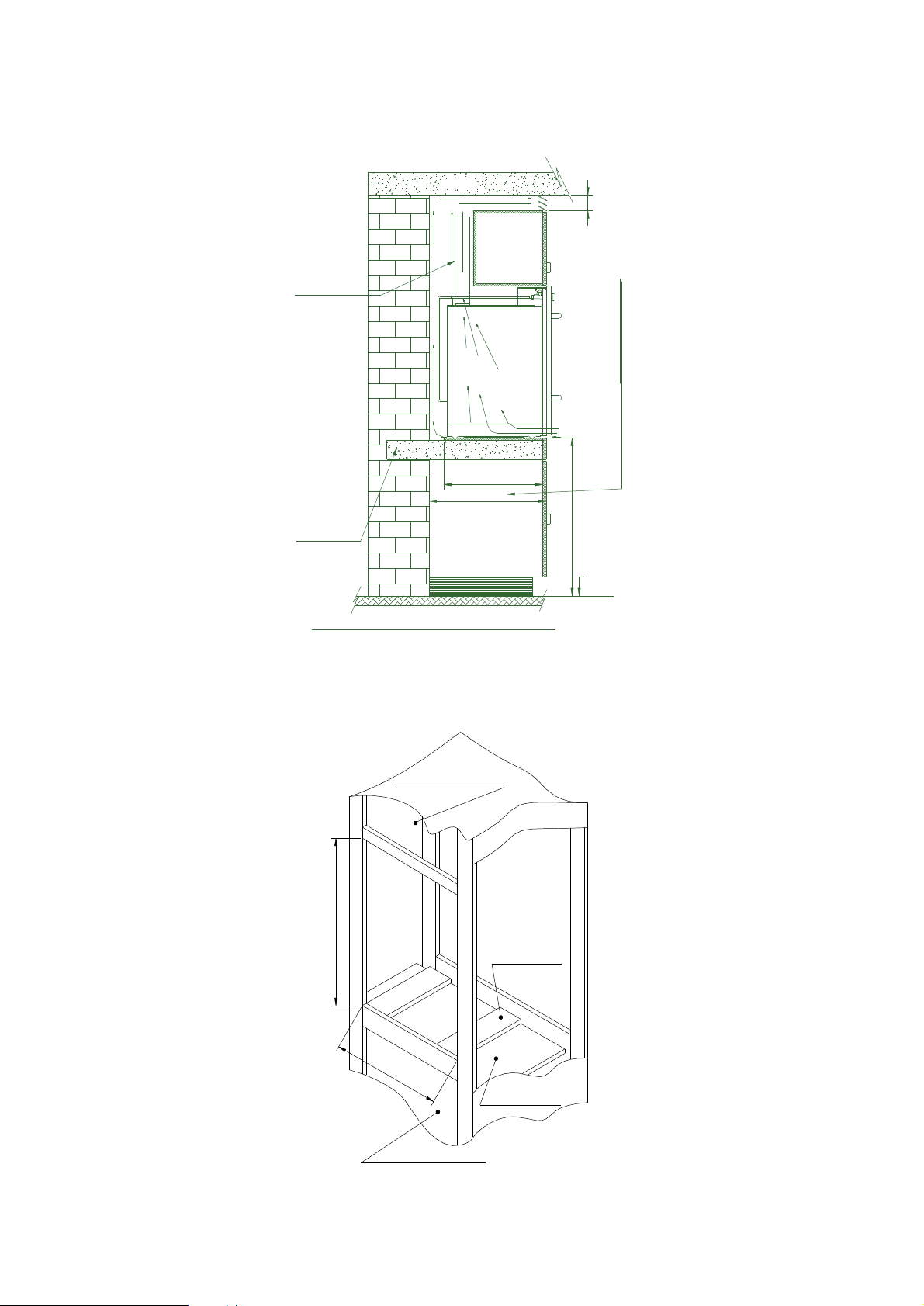

 Los muebles adyacentes o los nichos que contengan artefactos de cocción deben poder soportar

una temperatura de 65 ºC por sobre la temperatura del ambiente (IRAM 2092-2-1)

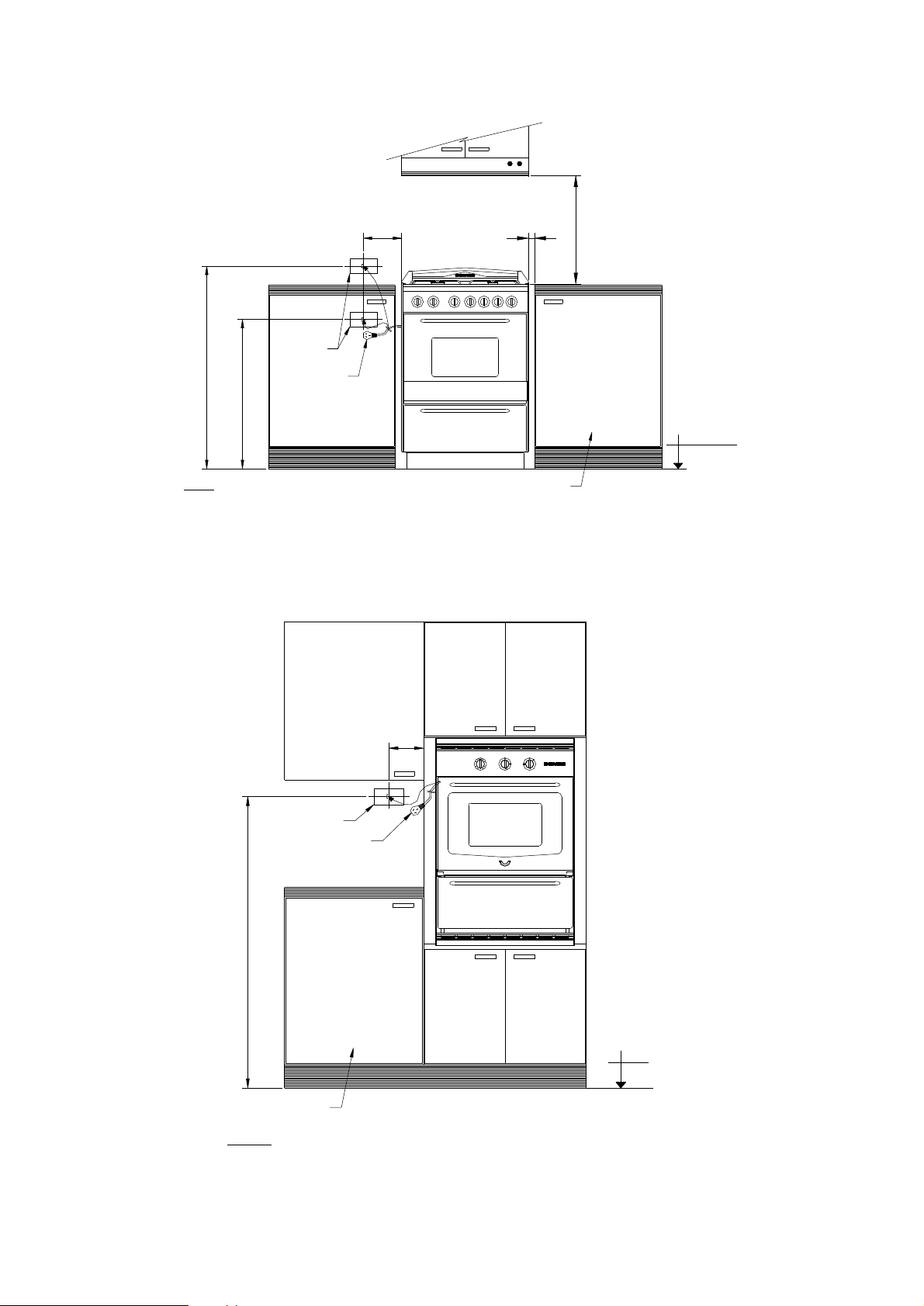

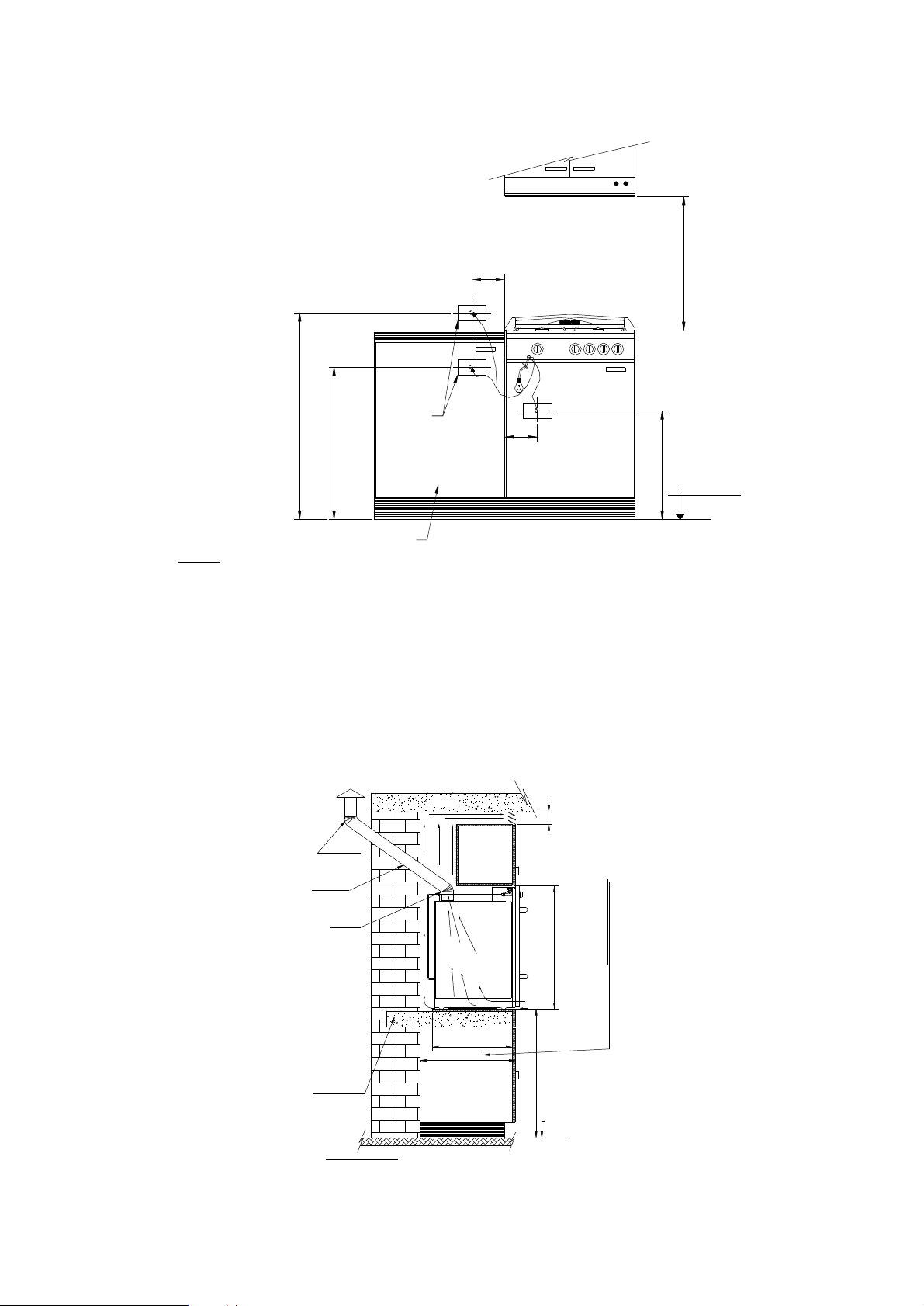

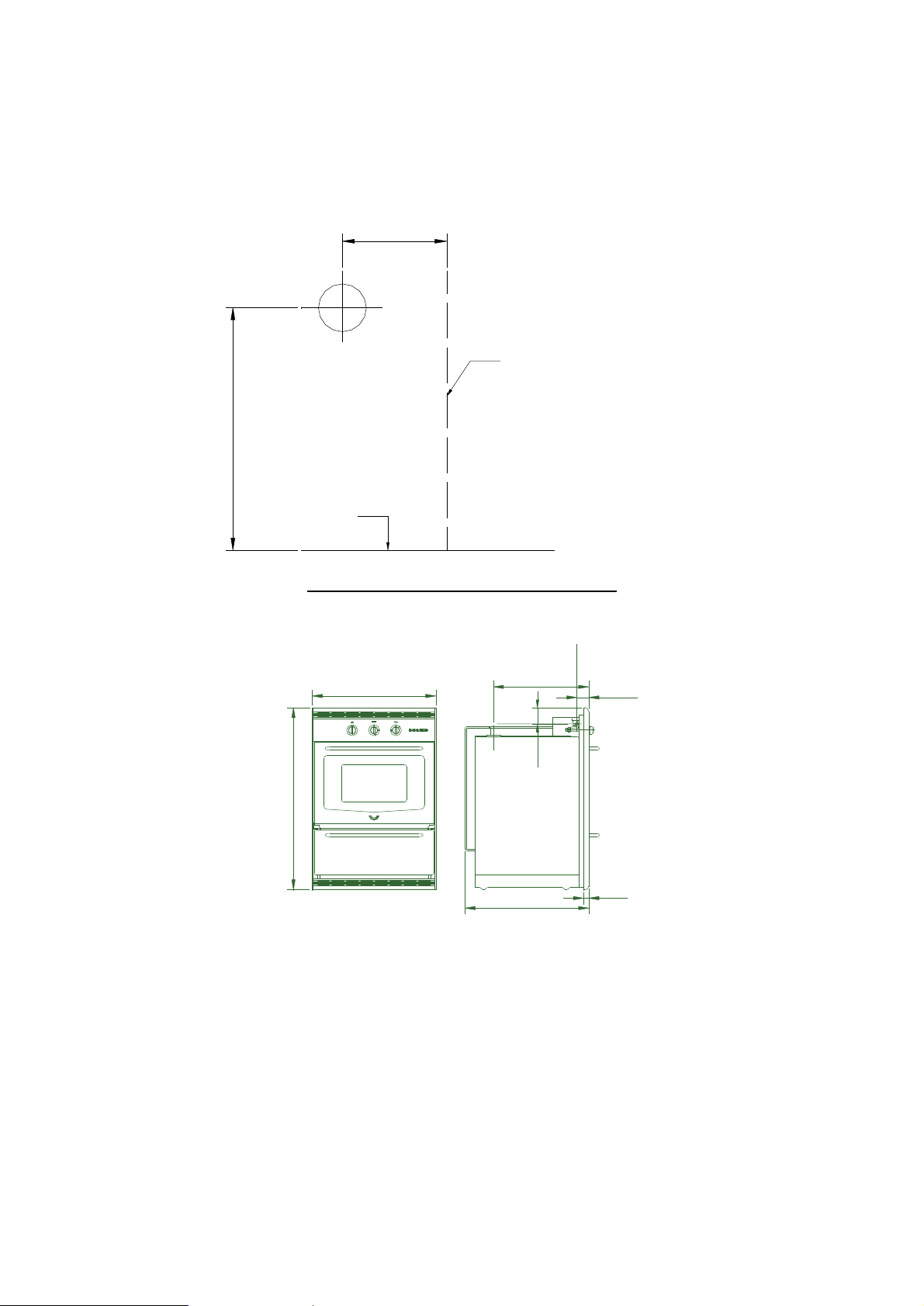

 Tener en cuenta que ningún material combustible debe colocarse a menos de 20 mm del cuerpo

del artefacto (Fig. 1A). Además, el adhesivo que une el laminado al mueble debe resistir
temperaturas no inferiores a 90°C, para evitar deformaciones o desencoladuras del
revestimiento.

4

TECHO DE HORNO

 La conexión a la red de gas deberá realizarse por medio de un tubo metálico rígido o bien por

medio de un tubo flexible de acero inoxidable de pared continua, el cual deberá estar
certificado por un organismo reconocido por ENARGAS. el tubo de entrada del gas en cocinas y
anafes se presenta con una rosca ½” gas macho.

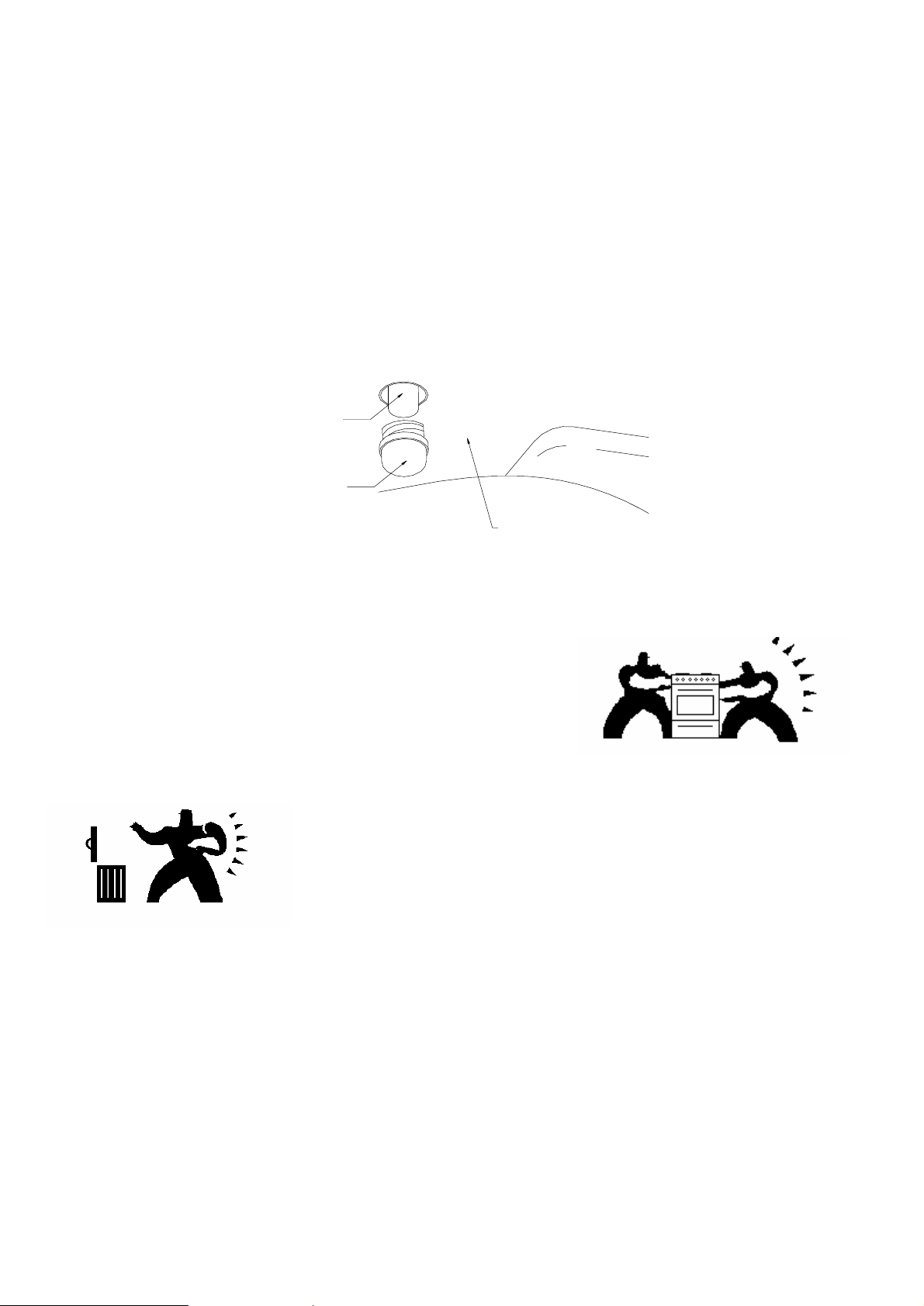

 Para cambiar la lámpara del horno, desenrosque la cubierta de protección de cristal y la lámpara,

sustitúyala con otra igual, resistente a altas temperaturas, para 220 V, potencia 25 W y conexión
tipo E14.

 Como todo artefacto de uso normal deberá contar con un mantenimiento adecuado a fin de

subsanar el desgaste que con el tiempo sufrirán necesariamente sus partes más activas.
Recurra siempre a repuestos originales que podrá adquirir en los centros de asistencia técnica
autorizados.

LÁMPARA 25W
ROSCA E14

CUBIERTA DE
PROTECCIÓN

 Este artefacto ha sido aprobado bajo las normas NAG 312 (10) e IRAM 2092-1-6, para

artefactos de uso doméstico.

Para el traslado del artefacto, hágalo siempre entre dos
personas para evitar posibles accidentes. No tome el
artefacto por las manijas.

Una vez desembalado, destruya y arroje el embalaje al cesto de
residuos. No elimine el mismo por otros medios ya que es
material altamente combustible.

Para posibles reparaciones diríjase siempre a un Centro de Asistencia Técnica autorizado
(DISCO S.A. Zapiola 3000-Bernal) DOMEC S.A. no se responsabiliza de los daños que deriven
de una asistencia no autorizada.

Instrucciones para el instalador

Instalación
Recuerde que este artefacto deberá instalarse en un todo de acuerdo con lo establecido en

las disposiciones y normas mínimas para la ejecución de instalaciones domiciliarias de gas.

 La realización del trabajo debe confiarse a un instalador matriculado.

5

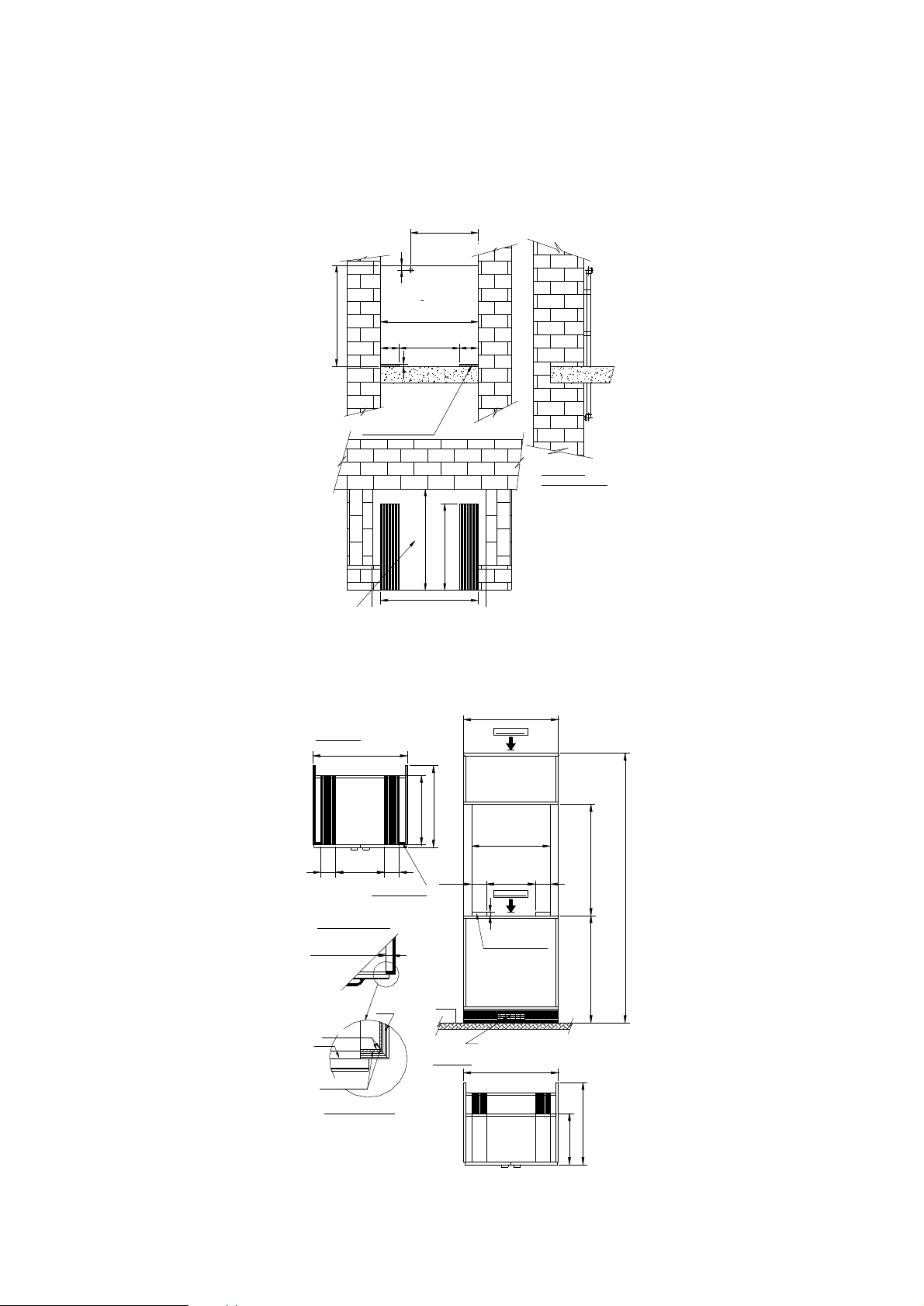

 Las cocinas y anafes deben quedar bien asentadas y niveladas para evitar su deslizamiento.

Para fijar el artefacto seguir los siguientes pasos Una vez retiradas las rejillas, tapas,
quemadores y plancha (Ver conexión de cocinas y anafes más adelante), verá los orificios
en el tope, que están en los soportes de respaldo, donde deben colocarse los tornillos para la

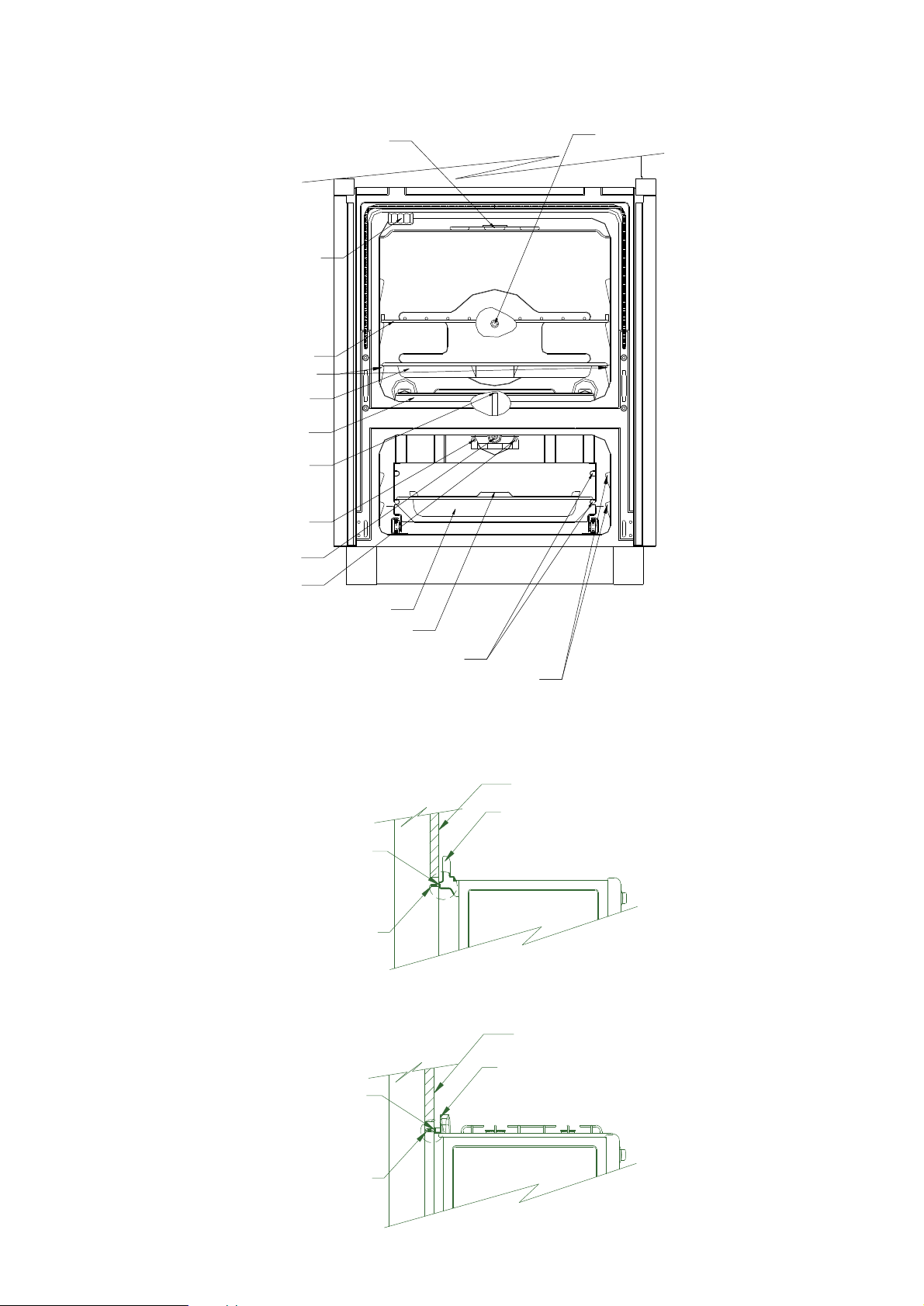

fijación del artefacto. (Ver Fig. 3A y 3B)

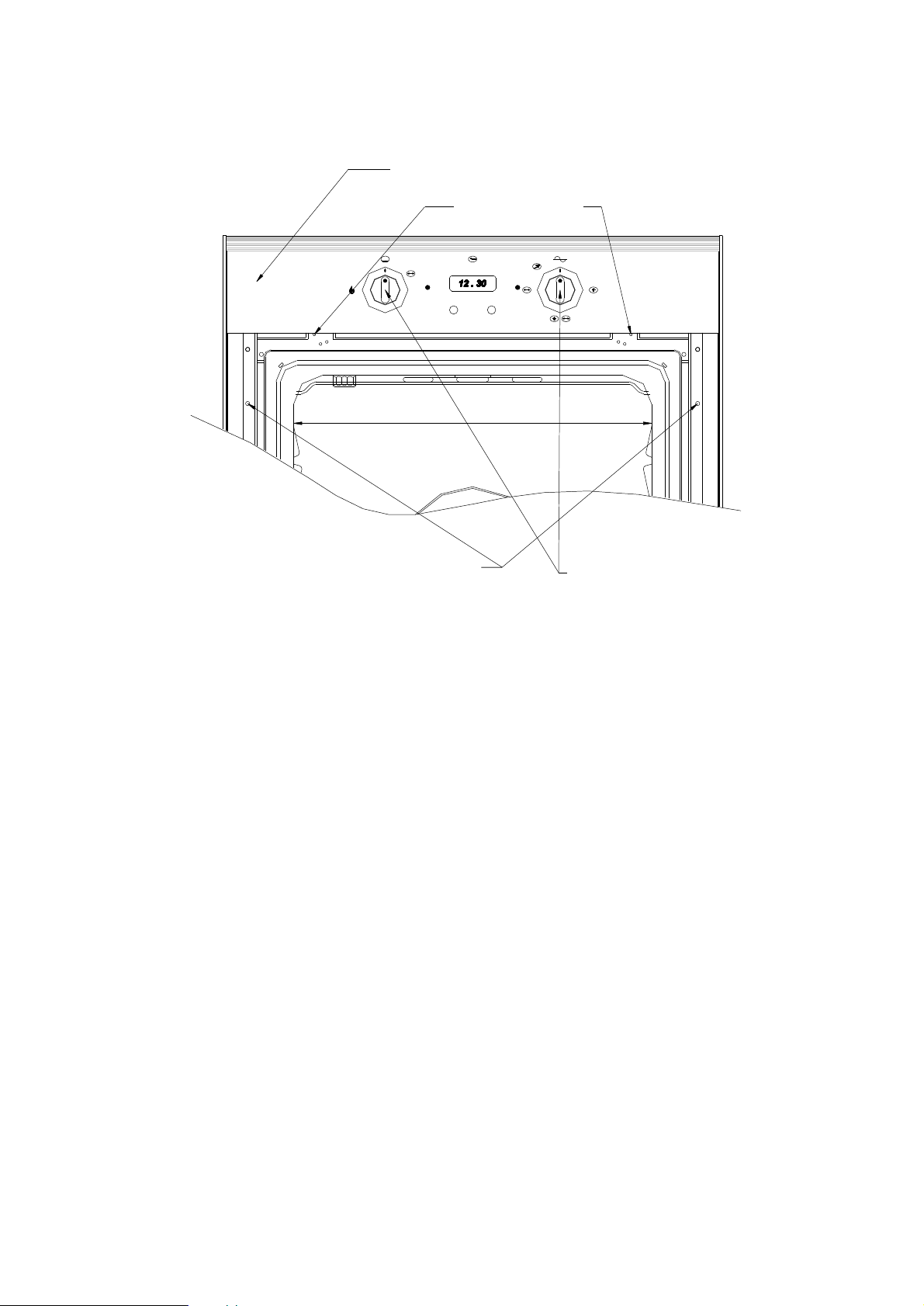

 Los hornos deben ser fijados al mueble por medio de dos tornillos en los laterales del marco

de horno. (Fig. 3C)

 Estas operaciones de fijación y nivelado de los artefactos deben realizarse antes de la

conexión a la red de gas.

 Cuando se instale un anafe en combinación con un horno en un mueble adyacente o cercano

a él, disponga dos llaves de paso individuales para cada uno de ellos.

 Antes de conectar el artefacto es aconsejable que el instalador tome la precaución de soplar

las cañerías para desalojar posibles cuerpos extraños.

 Estos artefactos no deben conectarse a un dispositivo de evacuación de los productos de la

combustión. Su instalación y conexión debe realizarse de acuerdo con las normas de
instalación en vigor. Debe ponerse especial atención a las disposiciones aplicables en cuanto
a la ventilación.

 Si el artefacto tiene instalación eléctrica la misma ha de conectarse a una fuente de energía

apropiada de 220 V CA-50 Hz. Para su seguridad utilice en la instalación un disyuntor
diferencial de 0,03 a (3mA).

 Es imprescindible efectuar una buena toma a tierra para su correcta protección contra

eventuales inconvenientes, de acuerdo a normas de seguridad vigentes.

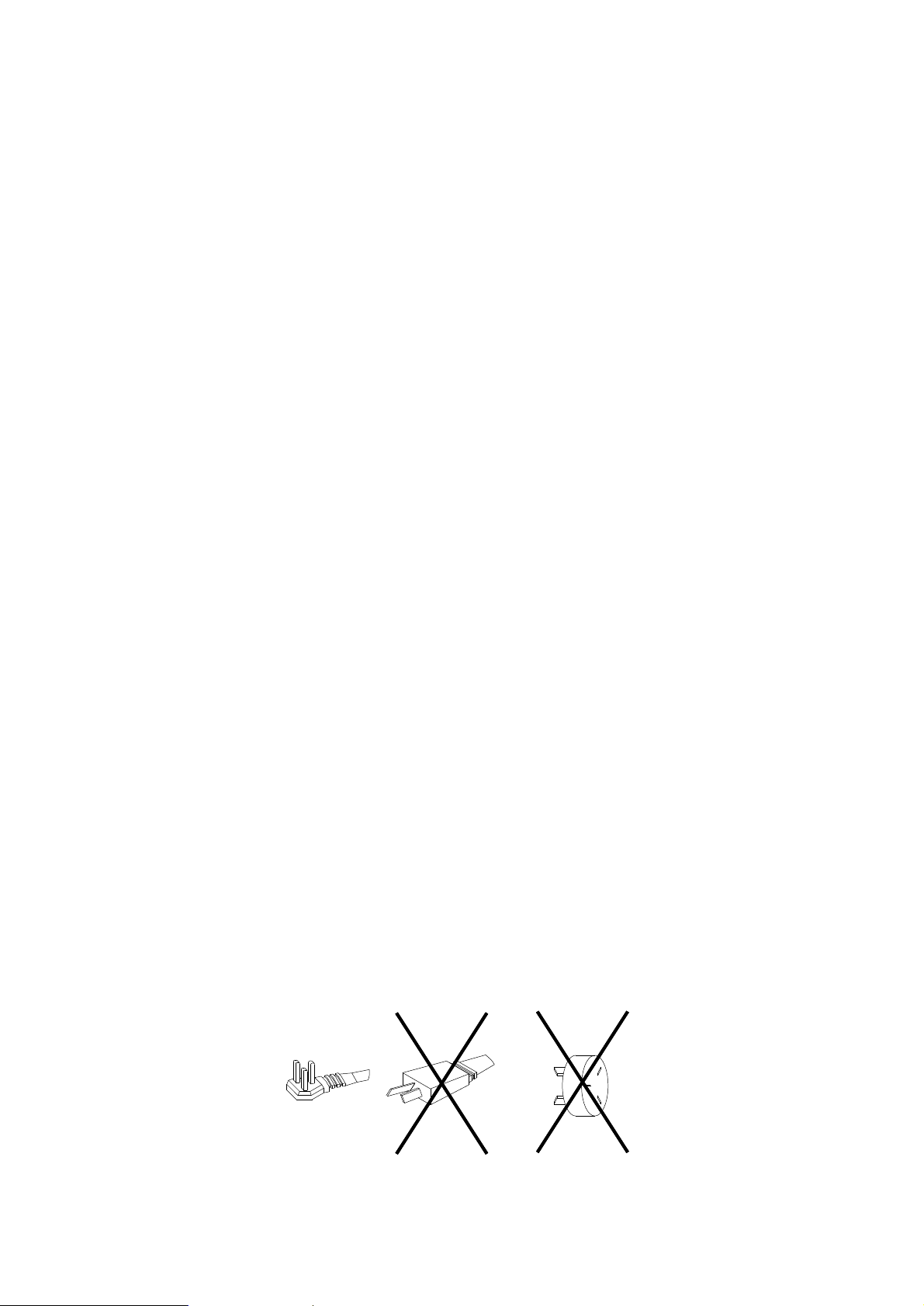

 Nuestros artefactos están equipados con ficha triple de conexión (2 polos y tierra), la que

debe conectarse directamente a un receptáculo triple adecuadamente conectado a tierra.

 Donde existan receptáculos para dos espinas el mismo debe ser reemplazado por uno de 3

espinas, convenientemente conectado a tierra, de acuerdo a códigos y ordenanzas

vigentes.

 El trabajo debe ser confiado a un electricista matriculado.
 En ninguna circunstancia corte o elimine la espina de conexión a tierra o utilice cualquier

tipo de adaptador.

DOMEC S.A.I.C. y F. no se responsabiliza de los daños que puedan derivarse de la falta de
una adecuada conexión a tierra.

6

NOTA: Una vez conectado el artefacto es necesario verificar el correcto funcionamiento del
grifo valvulado que comanda el quemador de horno, ya que muchas veces en el transporte
del artefacto se aleja o se desliza la termocupla.

Rogamos por lo tanto retirar el piso de horno y verificar que funciona bien al MAXIMO y al
MINIMO. Si el quemador no permanece encendido luego de soltar el dial puede deberse a dos
motivos:

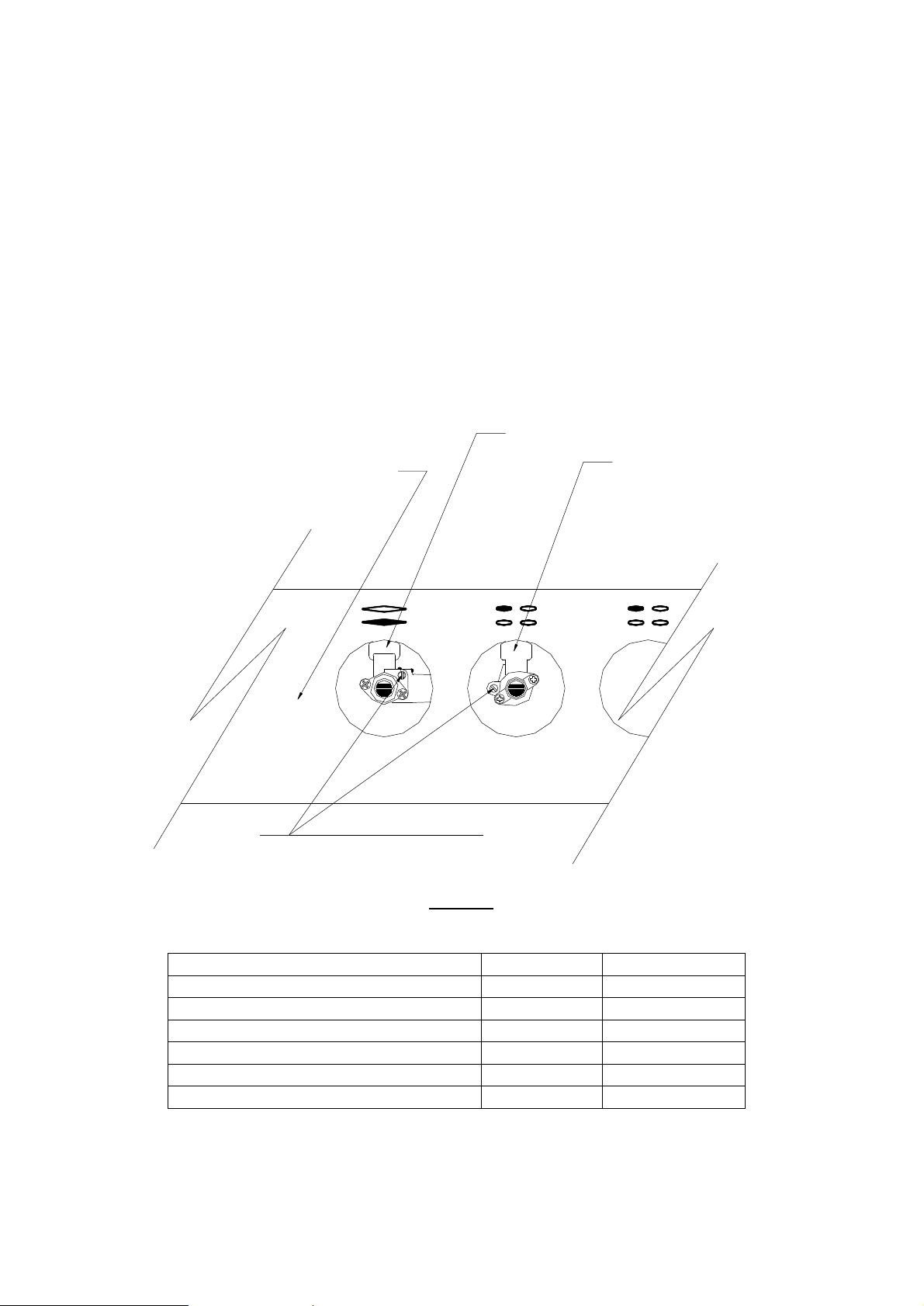

1) Que el niple que une la termocupla al grifo valvulado no esté bien ajustado. Verifique
accionando fuertemente con la mano, o suavemente con el uso de una llave fija corta,
el ajuste el nicle. Un esfuerzo excesivo puede destruir el extremo de la termocupla.

2) Que el extremo de la termocupla no reciba calentamiento adecuado. Asegúrese el
correcto funcionamiento de la termocupla desplazándola hacia Ud. hasta que haga el
tope debido. Encienda el quemador y verifique que tanto al MAXIMO como al MINIMO
se calienta el extremo de la termocupla en una extensión de 3 a 5 mm solamente.

(Fig. 2 y 8A)

Conexión de la parte de gas

El artefacto está regulado para gas natural.

COCINAS

ANAFES

Antes de conectar el artefacto verificar que las condiciones del
gas de suministro (tipo y presión) coincidan con la placa de
marcado que se encuentran ubicadas según las figuras
adjuntas.

En caso contrario, debe efectuarse la transformación

HORNOS

siguiendo todas las indicaciones que figuran más adelante.
Después de efectuadas las conexiones debe comprobarse las

eventuales fugas con un producto espumífero. Nunca utilizar una llama.

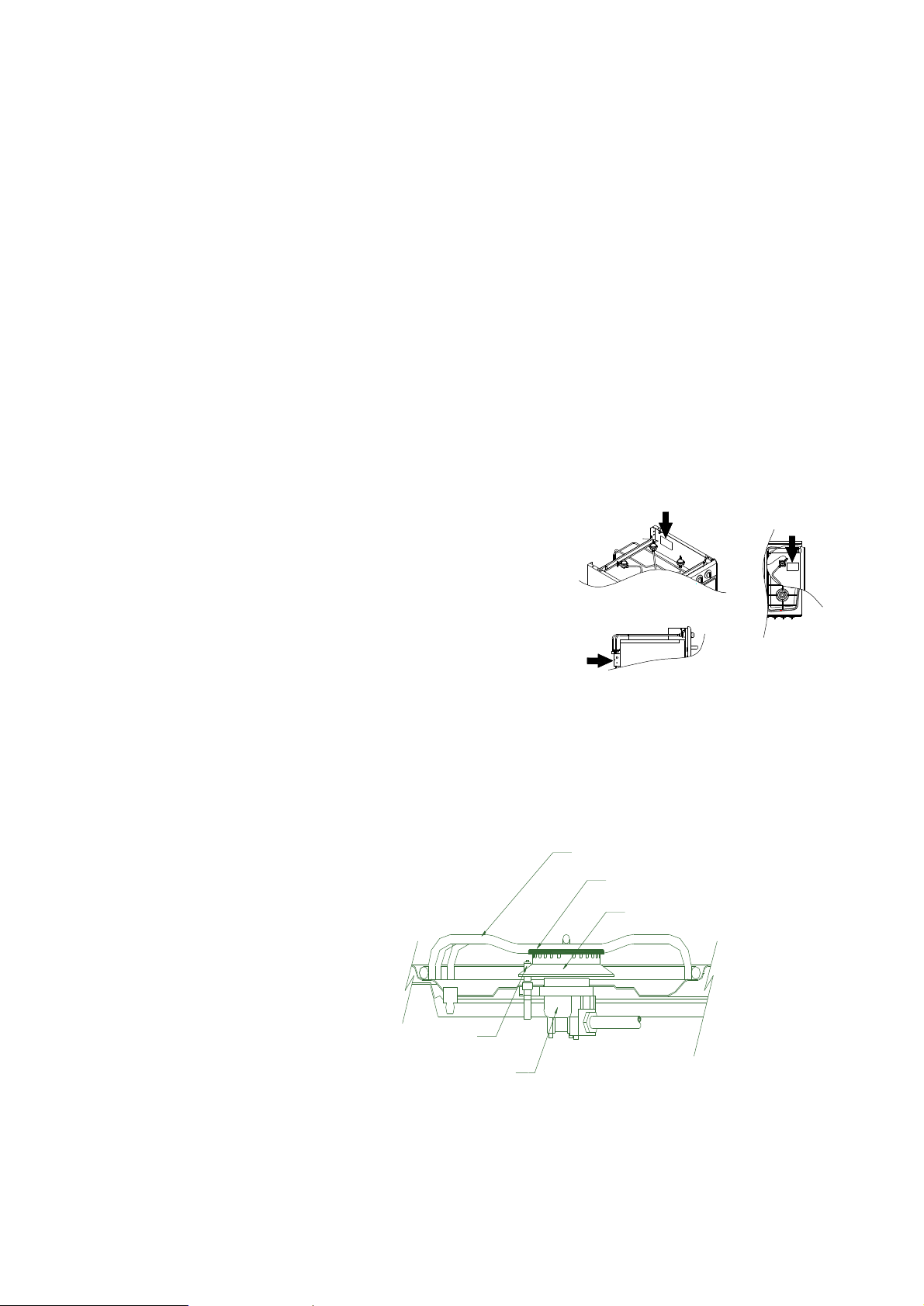

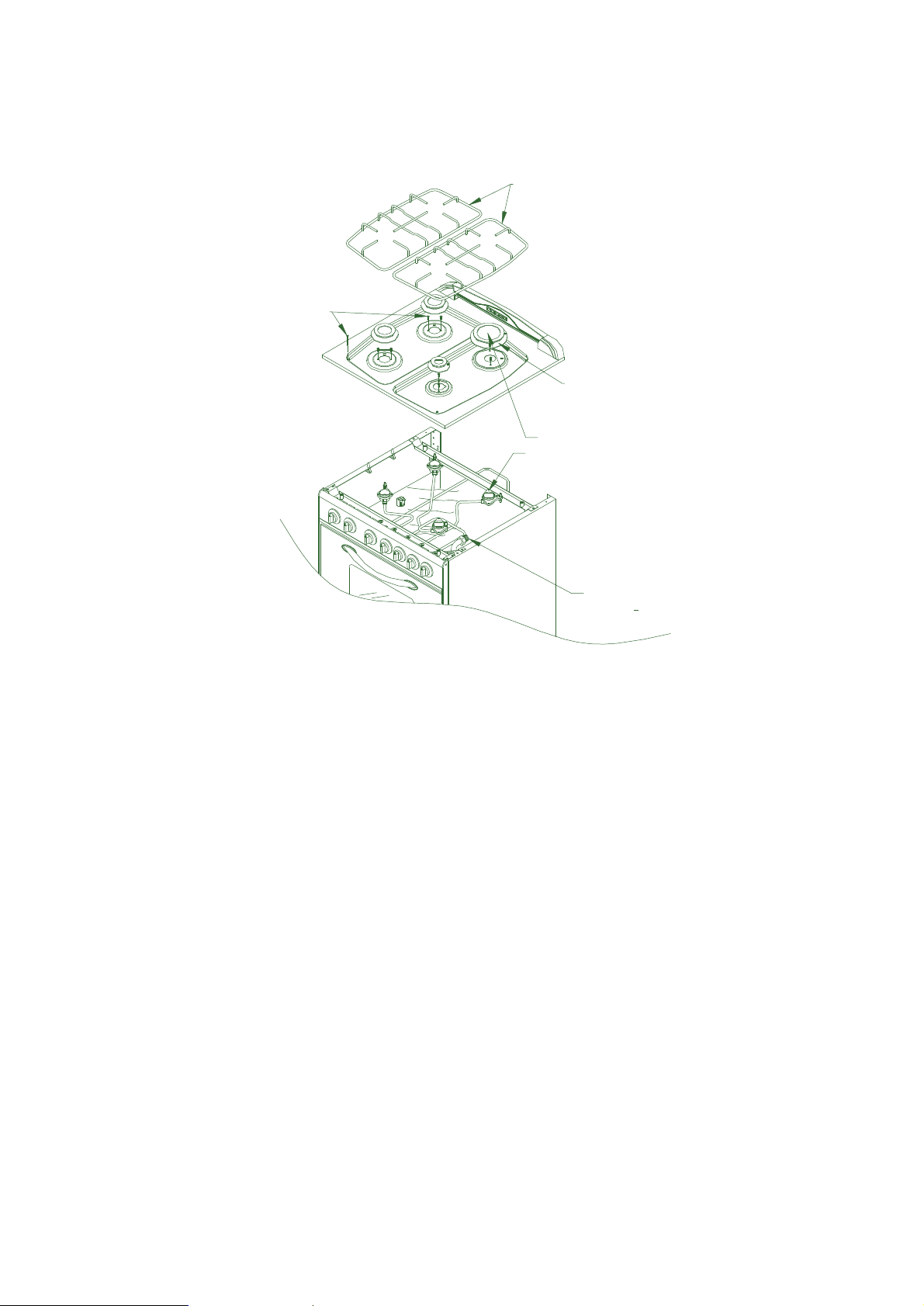

Conexión de cocinas y anafes

- Retire las rejillas de plancha, las tapas y los cuerpos de quemadores. (Fig. 5A)

- Retire la plancha extrayendo los tornillos de sujeción. (Fig. 5B)

- Conecte un tubo metálico

rígido o un tubo flexible
de acero inoxidable de
pared continua (rosca
macho ½” Gas) al

REJILLA DE PLANCHA

TAPA QUEMADOR HORNALLA

CUERPO QUEMADOR HORNALLA

extremo del barral. (Fig.
5B)

- Conecte el otro extremo

del tubo a la red de gas.

- Vuelva a colocar la

plancha, ajustándola con
sus respectivos tornillos,
los cuerpos de

BUJÍA DE ENCENDIDO

COPA

quemadores, las tapas y
las rejillas. Fig. 5A

7

REJILLA DE PLANCHA

Fig. 5B

TORNILLO DE

SUJECION

CUERPO DE
QUEMADOR

TAPA QUEMADOR

COPA

BARRAL
(ROSCA

1

" GAS

2

Conexión de hornos

Los hornos se proveen con un tubo metálico semiflexible para su conexión a la red de gas.

- Este tubo de entrada de gas se presenta en uno de sus extremos con una rosca macho de

½”. colóquela a la red de gas.

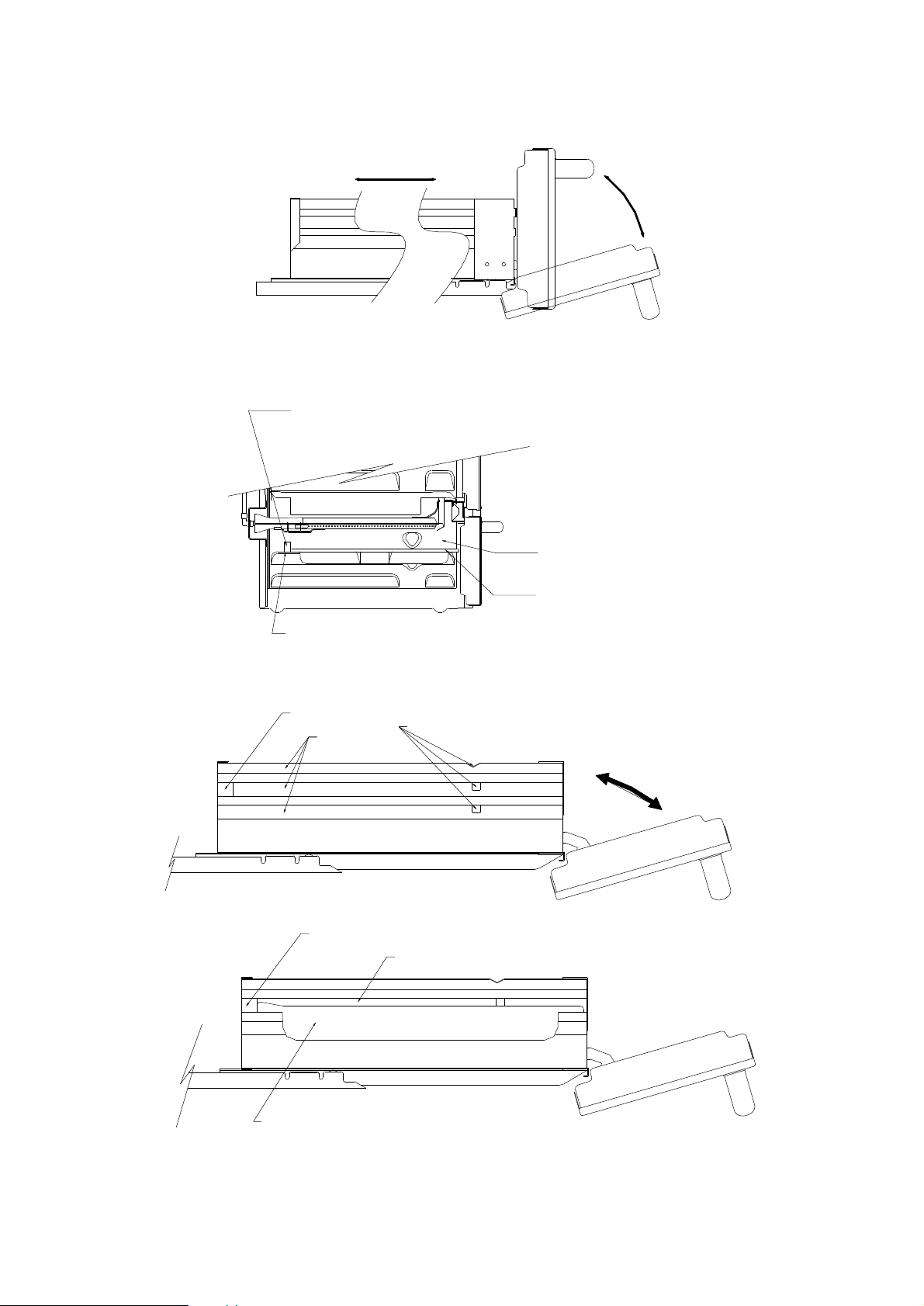

- Retire los diales y a continuación el panel de llaves aflojando los tornillos de sujeción que se

encuentran en la parte inferior del mismo. (Fig. 3C)

- Posicione el horno hasta que haga tope en su parte dorsal contra el mueble.

- Coloque el otro extremo del tubo a la entrada del grifo valvulado ó termostato (según modelo)

rosca ¼” con virola cónica.

- Vuelva a colocar el panel de llaves, ajustándolo con sus tornillos, coloque luego los diales.

- Conecte la ficha a la red eléctrica.

Conexión de la parte eléctrica

Muy importante:
El cable de tierra del cordón de alimentación es de color verde / amarillo.

Antes de proceder a la conexión del aparato, verificar si la red eléctrica está preparada para la
potencia del mismo. Ver placa de características, que se encuentra adjunta a la placa de
marcado (ver conexión de la parte de gas).

Conexión del cable de alimentación

8

La ficha de toma omnipolar debe ser de fácil acceso después de instalado el artefacto. (Fig. 1A-1B­1C)

Utilice en la red general una llave térmica y un disyuntor diferencial para su seguridad. Consulte a un
electricista matriculado.

El fabricante no se responsabiliza por eventuales daños directos e indirectos debidos a una
instalación errónea o a la falta de cumplimiento de las leyes y normas de seguridad.

Transformación para los diferentes gases

Advertencia:
Cuando utilice el artefacto con gas licuado coloque un regulador de gas con filtro, el mismo

debe estar certificado por un organismo reconocido por ENARGAS. Éste filtro asegurará que
las impurezas mismas del gas obstruya los inyectores y dañe los robinetes. Haga revisar
periódicamente el mismo por un instalador matriculado.

Este artefacto está regulado para gas natural y equipado para realizar el cambio a gas licuado. Para
realizar esta operación recurrir a un Instalador Matriculado, el cual debe atenerse a las Normas y
Reglamentaciones en vigencia. Para realizar la transformación de un gas a otro proceder de la
siguiente manera:

1- Quemadores de hornallas.

- Retirar las rejillas, las tapas y los cuerpos de quemadores. (Fig. 5A)

- Retirar los inyectores (Fig. 6) y sustituirlos por los adecuados al gas que se va a

trabajar, en provisión. (ver Tabla 1)

- Montar los cuerpos de quemadores las tapas y rejillas.

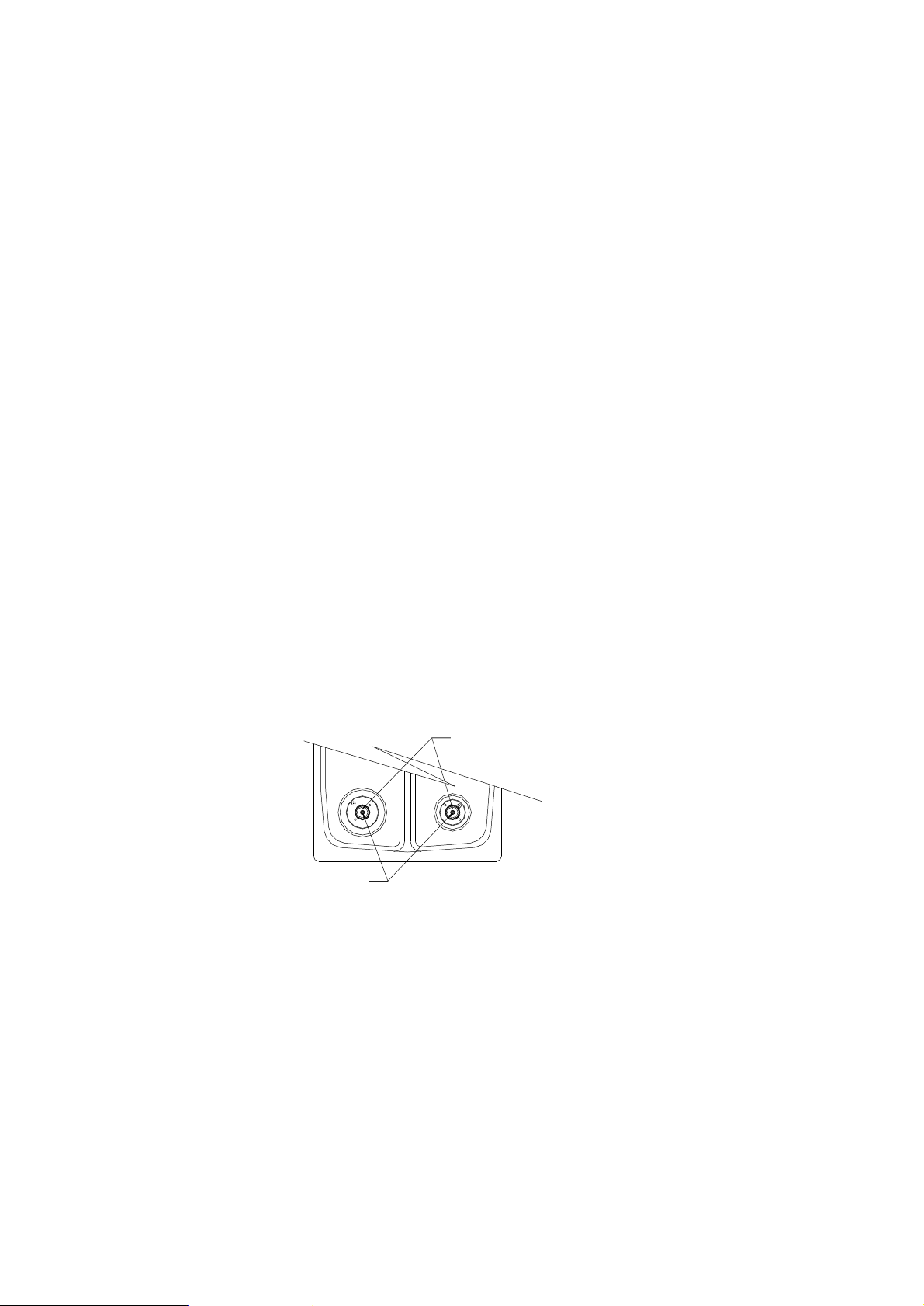

Fig. 6

2- Quemador de horno.

- Abrir la puerta de horno y retirar los accesorios y el piso del horno. (Fig. 2 y 7)

- Retirar el quemador, corriéndolo hacia su derecha, aflojando el tornillo (b) de fijación.

(Fig. 2 y 7)

- Retirar el inyector y sustituirlo por el adecuado al gas con el que se va a trabajar, en
provisión (Fig. 7 y 8). El sellador utilizado para los mismos es un sellador de
roscas, aprobado por el IGA, tipo anaeróbico o a base de teflón

- Reinstalar el quemador.

- Para regular el aire primario, encender el quemador durante algunos minutos y aflojar

levemente el tornillo (c) de fijación del tubo regulador de aire, mover éste tubo hasta
que la llama se presente de un color azulado, estable, sin ruido y sin puntas amarillas.

(Fig. 8). Para condiciones ideales de presión de gas (más abaja descritas),
aconsejamos tomar desde la parte trasera del quemador hasta el eje del tornillo:
70 mm para gas natural, y para gas licuado 60 mm. (Fig. 8B)

INYECTORES

COPA QUEMADOR HORNALLA

9

- Apretar el tornillo de fijación del tubo regulador de aire.

- Colocar el piso y los accesorios en su lugar.

3- Regulación del caudal mínimo en los robinetes de hornalla y robinetes valvulados o

termostatos de horno.

- Encender la hornalla (o el quemador de horno) y girar el dial hasta la posición de
mínimo. en los artefactos con termostato, aguardar 10 minutos para las operaciones
siguientes.

- En esta posición retirar el dial.

- Actuar con un destornillador en el tornillo (e) existente en el cuerpo del robinete hasta

que la llama quede lo más corta posible y estable.

- Montar el dial y pasar rápidamente del “mínimo” al “máximo” (y viceversa) varias veces,
para verificar si la llama permanece estable.

PANEL DE

GRIFO VALVULADO HORNO

LLAVES

GRIFO HORNALLA

TORNILLO "E"

REGULACIÓN DE MÍNIMO

Tabla 1

(Ø Inyectores-mm)

Quemadores Gas natural Gas licuado

Auxiliar 0.80 0.57

Semi-rápido 1.00 0.75

Rápido 1.20 0.87

Horno (600 mm ancho) 1.45 1.05

Hno cocinas 560-600 mm ancho) 1.40 1.00

Horno (500 mm ancho) 1.30 0.95

10

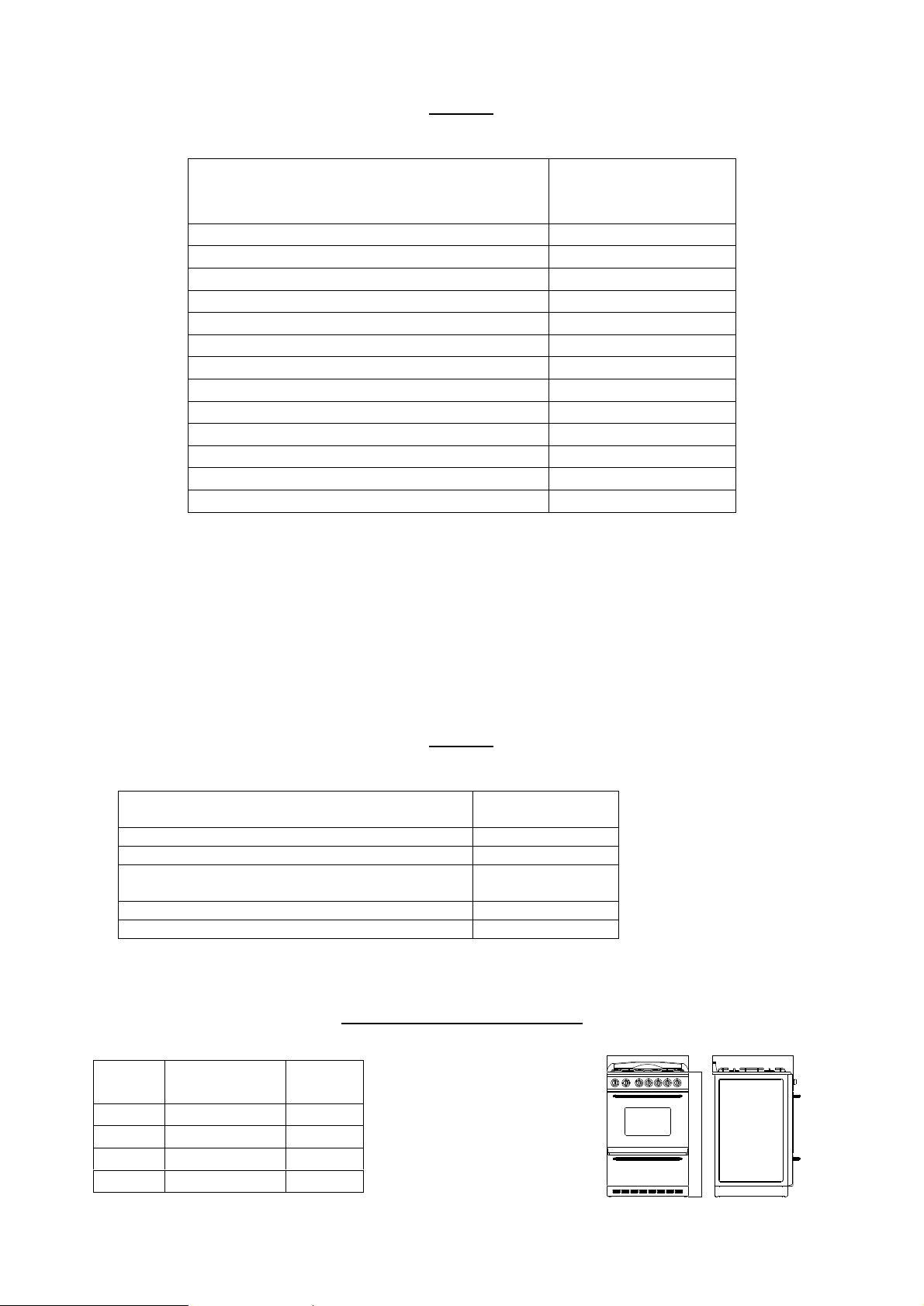

Tabla 2

(Consumo gas)

Gas

Quemador

Natural/Licuado

Kcal/h
Auxiliar 900
Semi-rápido 1475
Rápido 2100
Horno 500 2600
Horno 560/600 3100
Horno cocinas 560/600 2950
Consumo máx. cocinas 500 8550
Consumo máx. cocinas 560/600 8900
Consumo máx. hornos simples 3100
Consumo máx. anafes simples 5950
Consumo máx. cocinas dobles 17800
Consumo máx. hornos dobles 5400
Consumo máx. anafes dobles 11900

Presión de alimentación del gas:

Natural: 180 mm CA

Licuado: 280 mm CA

Nota: nuestros artefactos están regulados para las presiones de gas arriba mencionadas.
Tener en cuenta que cualquier variación de las mismas afectará el normal funcionamiento del
mismo. Por lo tanto haga revisar periódicamente por un instalador matriculado la presión de
línea.

Tabla 3

(Consumo eléctrico máximo)

Artefacto
Cocinas con luz 25

Cocinas-Hornos con luz y encendido 26
Cocinas-Hornos con luz-encendido-motor
giratorio-resistencia superior
Anafes simples y dobles 1
Cocinas y hornos dobles 2072

Potencia máx

eléctrica (W)

2047

Alimentación eléctrica: 220V CA—50Hz

Medidas generales cocinas

Ancho

“a”
500 540 850
560 600 850
600 600 850

1200 600 850

Profundidad

“b”

Altura

“c”

A

0

45

15

8

2

6

30

4

C

B

Medidas en mm

11

Medidas de conexión de gas cocinas (mm)

Apolo-Next 560 (diales en plancha)= 72

Unimatic-Cocinas dobles = 81

Maximatic-Classic-Tecnomatic-Next (diales frontales) = 61

Next 600 (diales en plancha)= 92

Lateral cocina
Lado derecho

810

Nivel de

piso

Medidas generales hornos simples

465

600

0

45

15

30

888

L/C BARRAL

600

L/C BARRAL

57,5

L/C GRIFOS

L / C BARRAL

77,5

25

Nota: Para medidas de nicho del horno; conexión de gas y evacuación de gases:
ver Fig. 1D-E-F-G-H

12

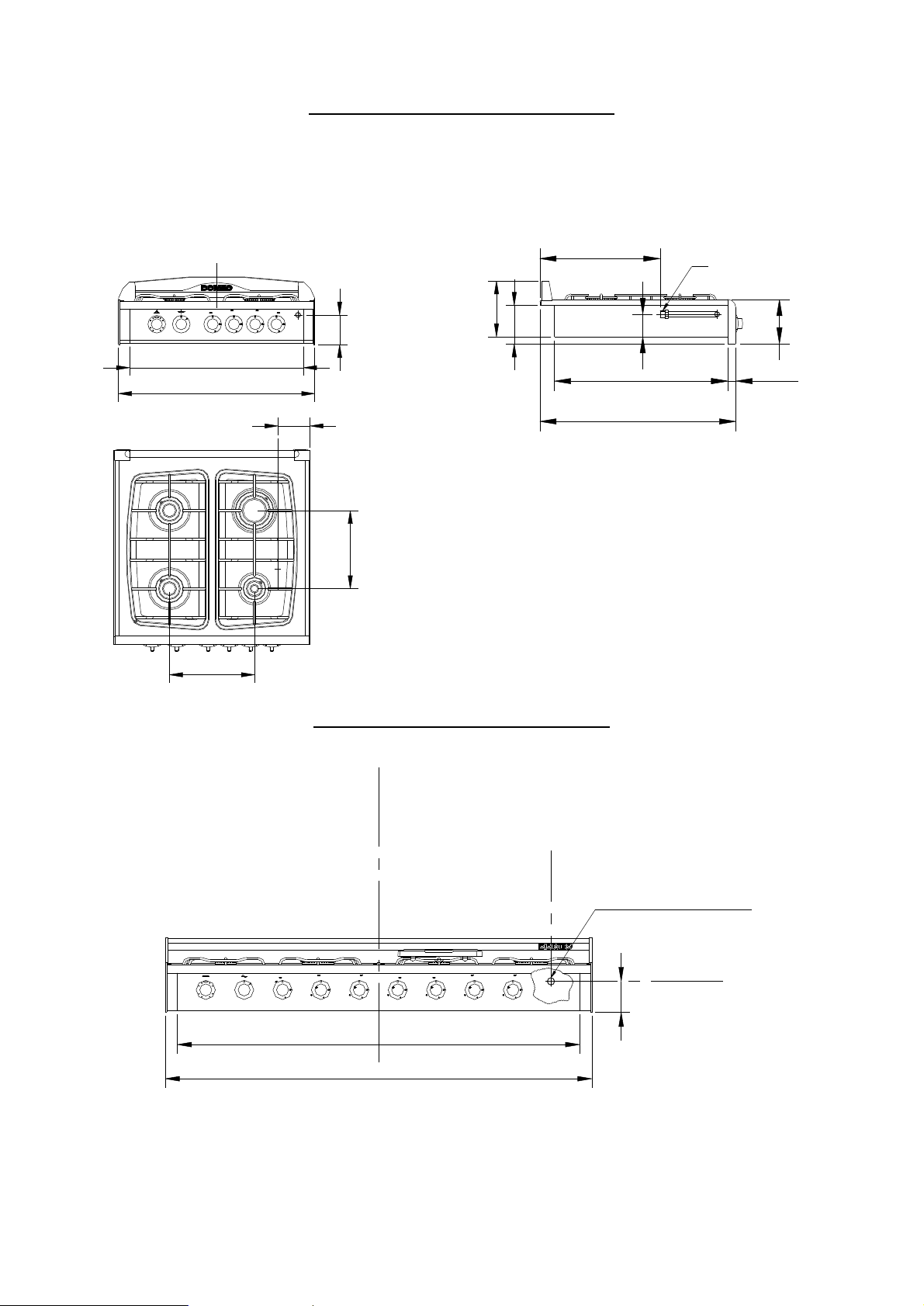

Medidas generales anafes simples

ARTEFACTO
L

0

45

15

30

ANCHO DE CAJA

600

260

C

532

96,5

BARRAL

L

C

171

91

22

BARRAL

98

L

C

240

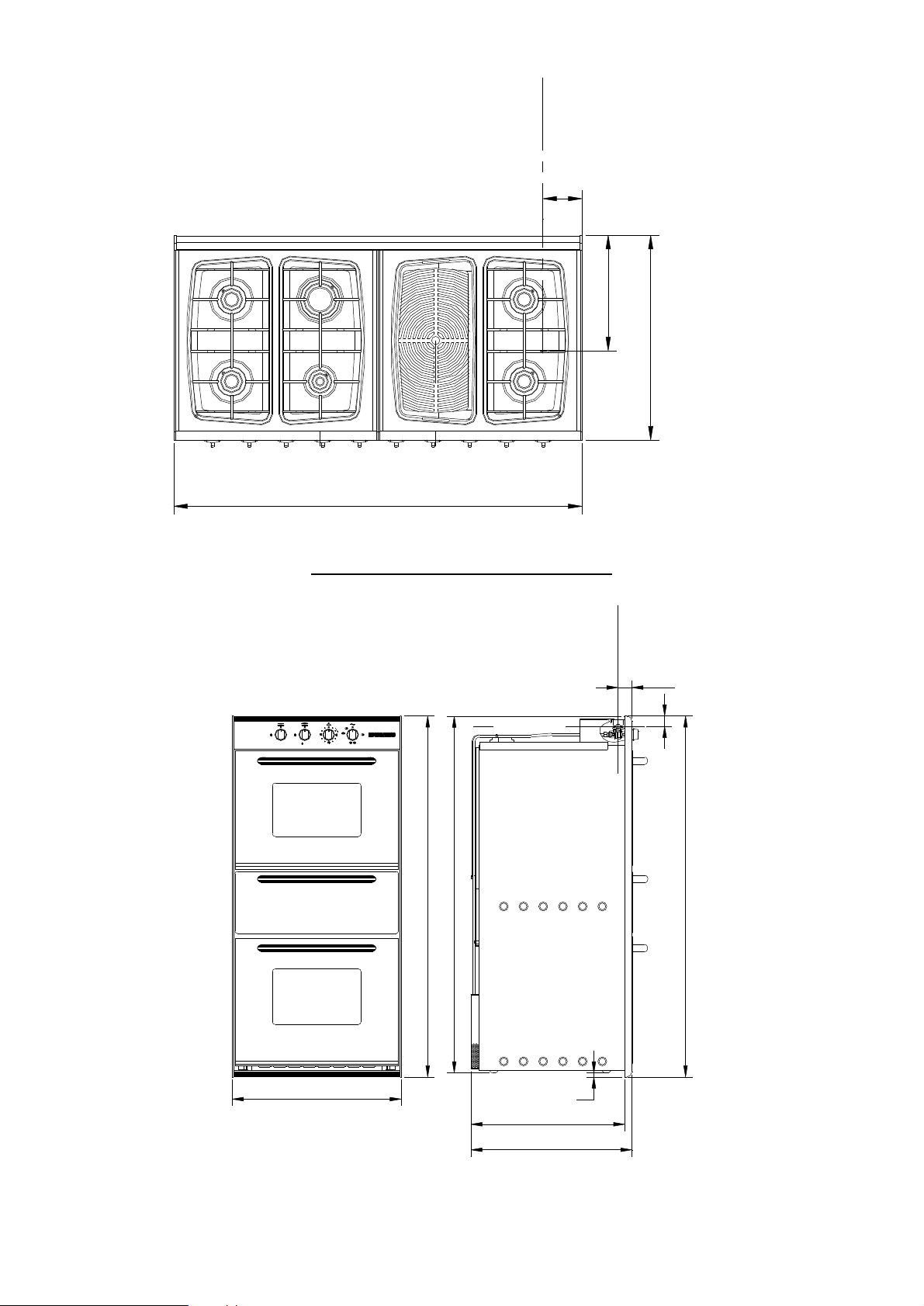

Medidas generales anafes dobles

368

69

530

600

CONEXIÓN GAS
1/2" GAS NOMINAL

136,5

25

0

45

15

30

ANCHO DE CAJA

ARTEFACTO

C

L

1200

1132

C

L

1/2" GAS NOMINAL

L

80

BARRAL

C

CONEXION GAS

13

ARTEFACTO

115

C

L

338

600

1200

Medidas generales hornos dobles



BARRAL

9

1

8

2

7

3

6

5

4

1292



1267

BARRAL





57

49

1292

600

25

585

610

Nota: Para medidas de nicho; conexión de gas y evacuación de gases:
ver Fig. 1D-E-F-G-H

14

Instrucciones para el usuario

Consejos preliminares

 Al encender los quemadores, controlar siempre que la llama sea regular. antes de sacar los

utensilios de cocción, aconsejamos apagar los quemadores.

 Tanto el aislamiento térmico del horno, como los residuos de aceite de fabricación emiten humos

y olores desagradables durante los primeros minutos de utilización. Se aconseja, antes de la
primera utilización del horno, que se ponga el mismo en funcionamiento durante 45 minutos,
aproximadamente, y a la potencia máxima. A fin de eliminar esos olores sin transmitirlos a los
alimentos.

 Si un quemador se apaga por accidente, cierre el grifo del mismo y espere 1 minuto para volver a

encenderlo.

 Para una correcta utilización de los quemadores de hornalla la llama no debe sobrepasar

del borde exterior del recipiente.

 Si se detecta alguna pérdida de gas, cierre de inmediato la llave de paso, desconecte el

artefacto de la red de suministro eléctrico y solicite la reparación al servicio técnico

autorizado.

 Utilizar solamente recipientes que posean fondo plano y evitar el uso de los que posean fondo

inestable o deformado para evitar accidentes por vuelcos o desbordamientos de líquidos.

 Tener en cuenta que cuando un líquido empieza a hervir, se debe regular la llama a un nivel

inferior y suficiente para mantener el hervor. Si utiliza grasas y aceites para la cocción poner
mucho cuidado puesto que éstos al sobrecalentarse pueden incendiarse.

 Para obtener un menor consumo de gas y un mejor rendimiento se aconseja utilizar recipientes

de diámetro adecuado a los quemadores evitando que la llama sobresalga del fondo de las
mismas. (ver Tabla 5)

 Recuerde que el uso de un artefacto de cocción a gas genera calor y humedad. Debe

asegurarse una buena ventilación de la cocina: mantener abiertos los orificios de ventilación

natural o instalar un dispositivo de ventilación mecánica (campana extractora), previendo para
ello una distancia mínima entre ésta y el artefacto de 650-700 mm (Fig. 1A-1C). La utilización
intensa y prolongada del artefacto puede necesitar una ventilación complementaria, por ejemplo,
abriendo una ventana o aumentando la potencia de la ventilación mecánica.

Encendido de los quemadores de hornalla.

 Aproximar una llama a la cabeza del quemador. En algunos modelos accionar el mando del

encendido eléctrico.

15

 Seleccionado el dial del quemador que se quiere

ENCENDIDO

utilizar, se presiona el mando de la respectiva llave y
se gira, en el sentido izquierdo, hasta la posición de

LUZ DE
HORNO

máximo. Mantenga presionada por 3 segundos para
permitir el pegue de la válvula, suelte el dial. En caso
de no quedar encendido aguarde 1 minuto y repita la
operación anterior.

 Para reducir la potencia del quemador girar el mando,

también en el sentido izquierdo, hasta la posición de
mínimo.

 Para apagar la llama del quemador girar el mando hasta la posición cerrado.
 En caso de apagarse accidentalmente la llama de cualquiera de los quemadores, a los

pocos segundos la válvula bloquea la salida de gas resguardando su seguridad.

Utilización del horno

Nota: Si durante el funcionamiento del horno falta el gas, la circulación se corta
automáticamente. No pudiendo el quemador volver a funcionar sin que haya una acción
deliberada del usuario.
En caso de que esto ocurra y después de verificar que el problema no es ocasionado por falta
de gas, se aconseja esperar 1 minuto y volver a encender el quemador.

Para encender el horno, proceder del siguiente modo:
Horno a gas con grifo valvulado

CERRADO

 Artefactos sin encendido: abrir totalmente la puerta del

MAXIMO

horno.

 Aproximar una llama al quemador a través del orificio

existente en el piso del horno. (Fig. 2 y 7)

 Presionar la llave del horno y girarla en el sentido

MINIMO

izquierdo, hasta la posición de máximo, manteniendo el
mando presionado durante cerca de 20 segundos.

 Terminado este tiempo soltar el mando: el horno debe

permanecer en funcionamiento. caso contrario, aguardar 2 minutos y repetir la operación.

 Para poner el horno a funcionar al mínimo, girar el mando hasta la posición indicada del

mínimo.

 Para apagar el horno girar el mando del grifo en el sentido derecho hasta la posición de

apagado.

Artefactos con encendido: accionar el dial de encendido eléctrico durante 15 segundos como
máximo, seguir luego los pasos 3; 4; 5 y 6, si durante este lapso el quemador no enciende,
aguardar 2 minutos y repetir la operación. No es necesario abrir la puerta de horno.

16

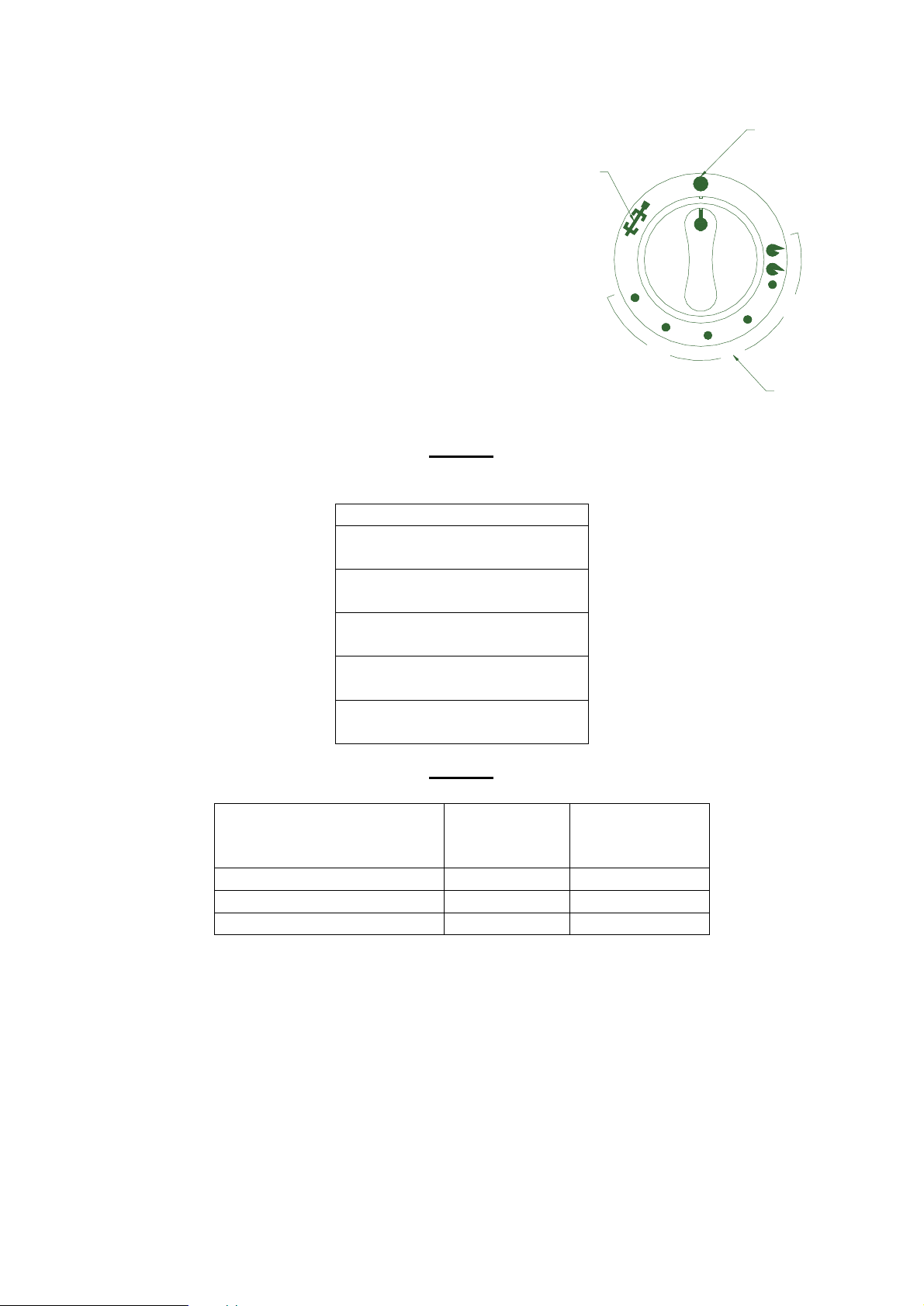

Horno a gas con termostato

En los modelos que tienen una válvula termostática la misma
permite adecuar la potencia del horno a sus necesidades de
cocción. (ver Tabla 4)

MOTOR

SPIEDO

CERRADO

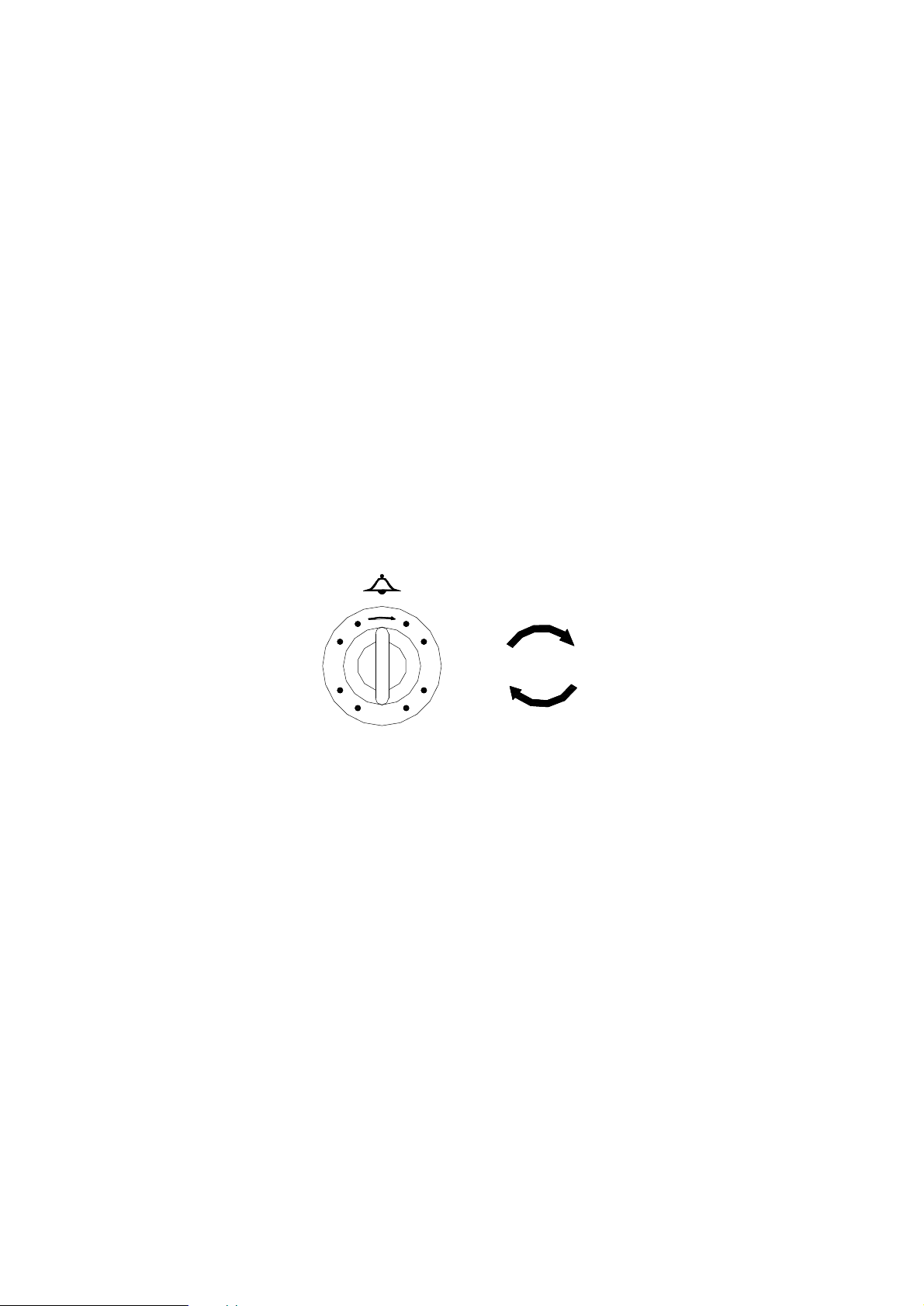

Los diales tienen indicados 10 posiciones. El consumo de
gas se reduce automáticamente cuando el interior del horno
llega a la temperatura seleccionada.

Las operaciones de encendido son las mismas que las
descriptas en el párrafo anterior.

2

4

8

6

GRADUACION
TEMPERATURA
QUEMADOR HORNO

Tabla 4

Posición del dial

1-2

Horno templado

3-4

Horno suave

5-6

Horno caliente

7-8

Horno muy caliente

9-máx.

Horno fuerte

Tabla 5

Auxiliar 90 160
Semi-rápido 160 220
Rápido 220 260

ø Mínimo

recipiente

(mm)

ø Máximo

recipiente

(mm)

Uso de la parrilla

Asar a la parrilla es una forma de cocción por calor radiante, con lo cual se reduce la formación de
humo y se logra un tostado exterior similar al obtenido en el asado. Para asar a la parrilla hay que
colocar la asadera con su estante en las guías laterales del compartimiento inferior. (Fig. 2)

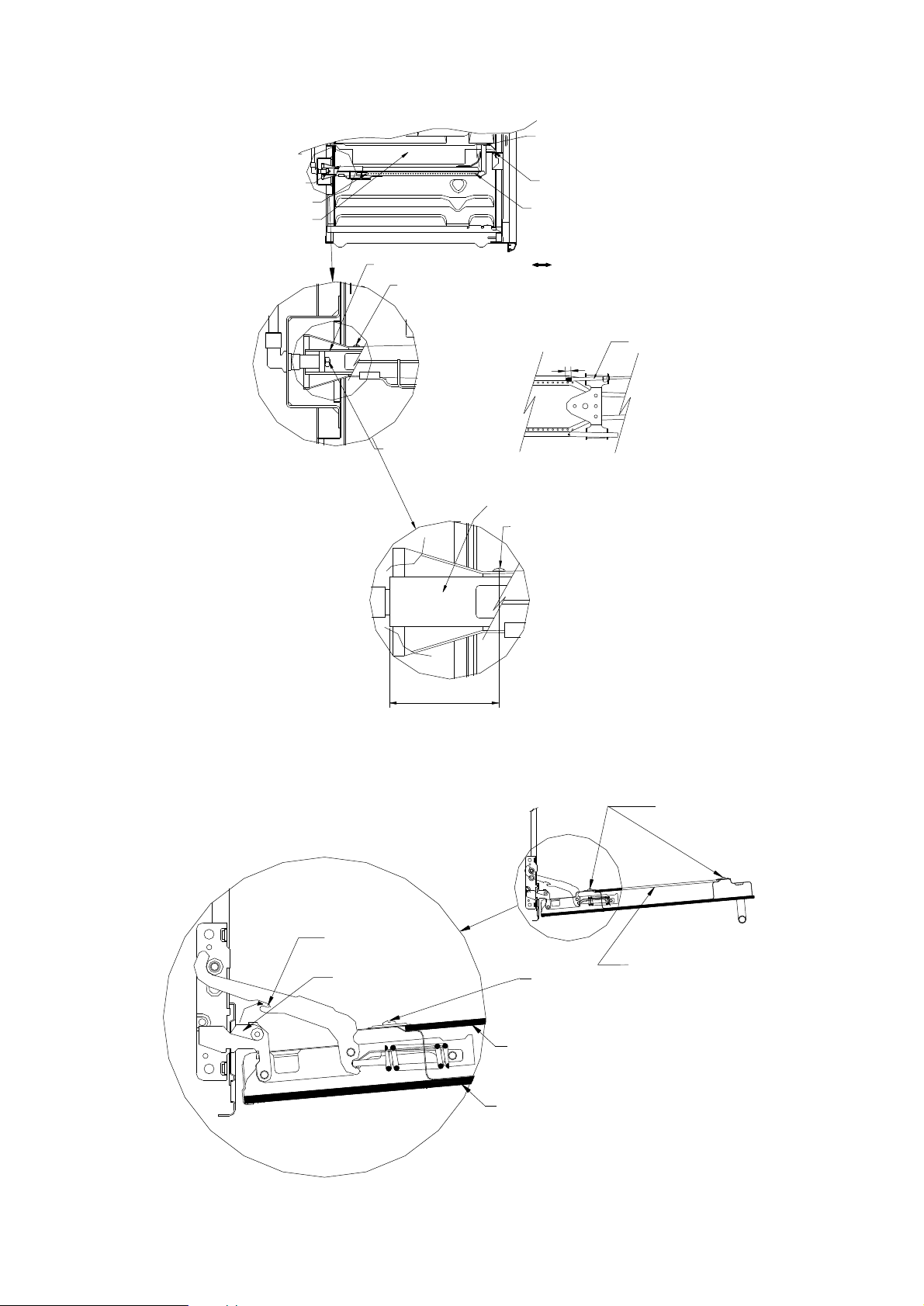

En los artefactos que poseen cajón parrilla la apertura de la puerta se realiza de la siguiente manera:
extraiga el mismo hasta el segundo tope de la guía del cajón parrilla, a continuación vuelque la
puerta hacia abajo. Para cerrar efectúe las operaciones en contrario. (Fig. 18)

Para una cocción uniforme de los alimentos aconsejamos:

 En los artefactos con puerta parrilla colocar la asadera en la guía superior y empujar hacia el

interior del artefacto hasta que haga tope (FIG. 19).

17

 En los artefactos con cajón parrilla colocar la asadera en la guía intermedia y empujar hacia

el interior hasta que haga tope (FIG. 20 A-B).

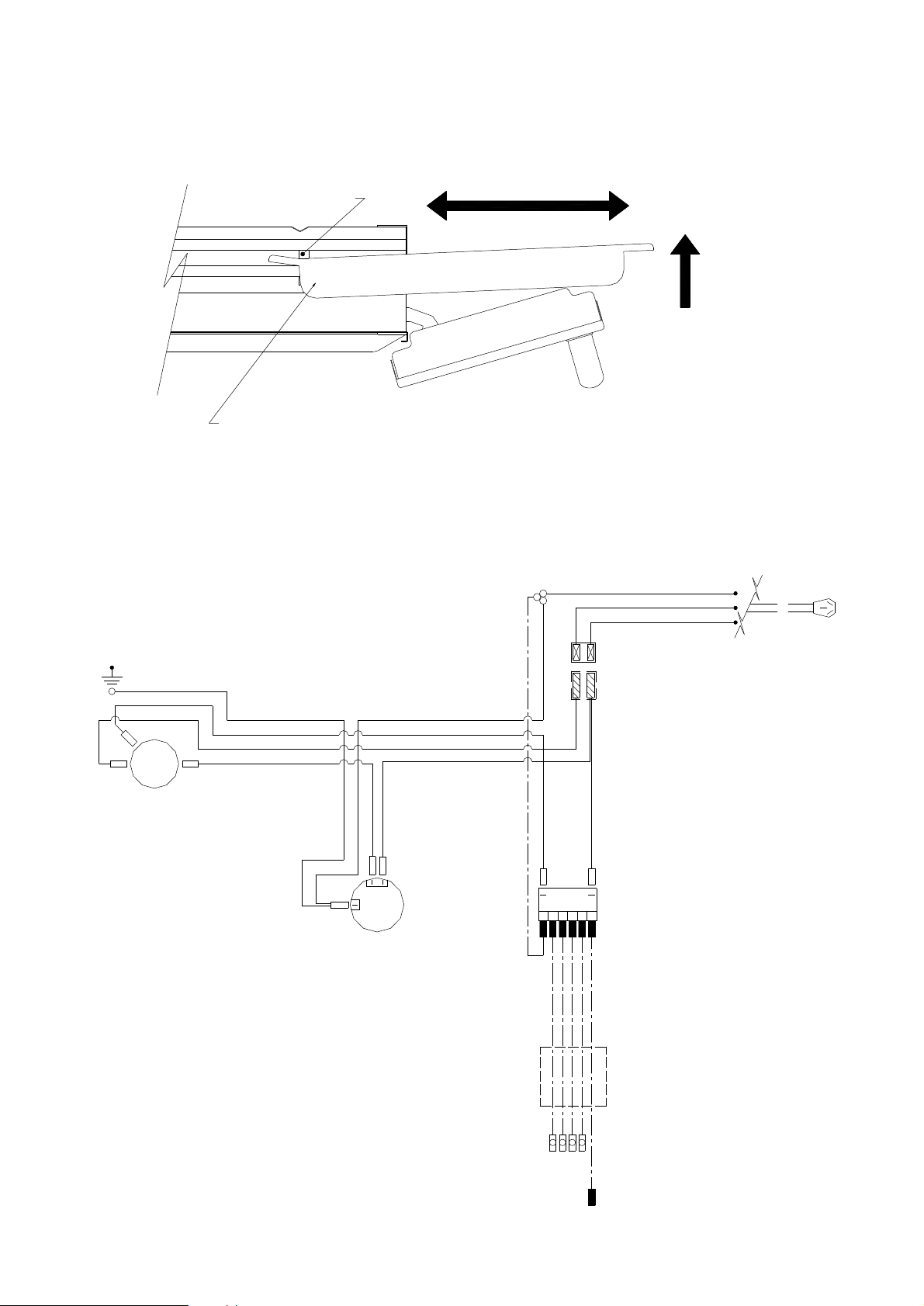

Para extraer la asadera del cajón parrilla efectúe los siguientes pasos (FIG. 21):

 Abra la puerta del cajón parrilla.
 Tire hacia usted la asadera hasta el tope delantero.
 Levante levemente la asadera y sáquela de su compartimiento.
 Para volver a colocar la asadera en el cajón, efectúe las operaciones anteriores en contrario.

Utilización del grill

Nota: Por razones normativas de seguridad el artefacto está dotado de un dispositivo que
impide la utilización simultánea de la resistencia del grill y del quemador de horno.

El grill eléctrico colocado en la parte superior del horno genera calor basado en la radiación de rayos
infrarrojos.

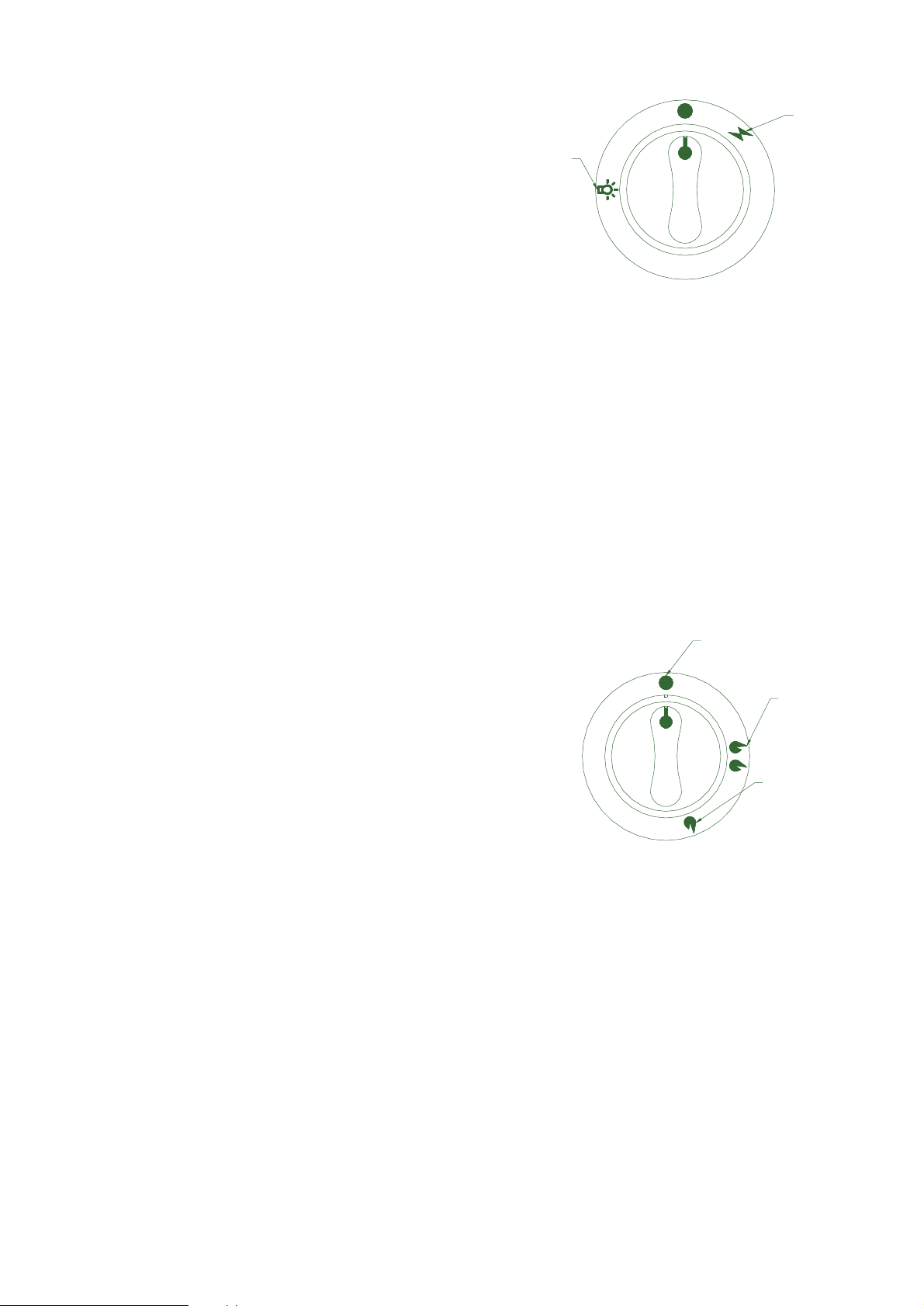

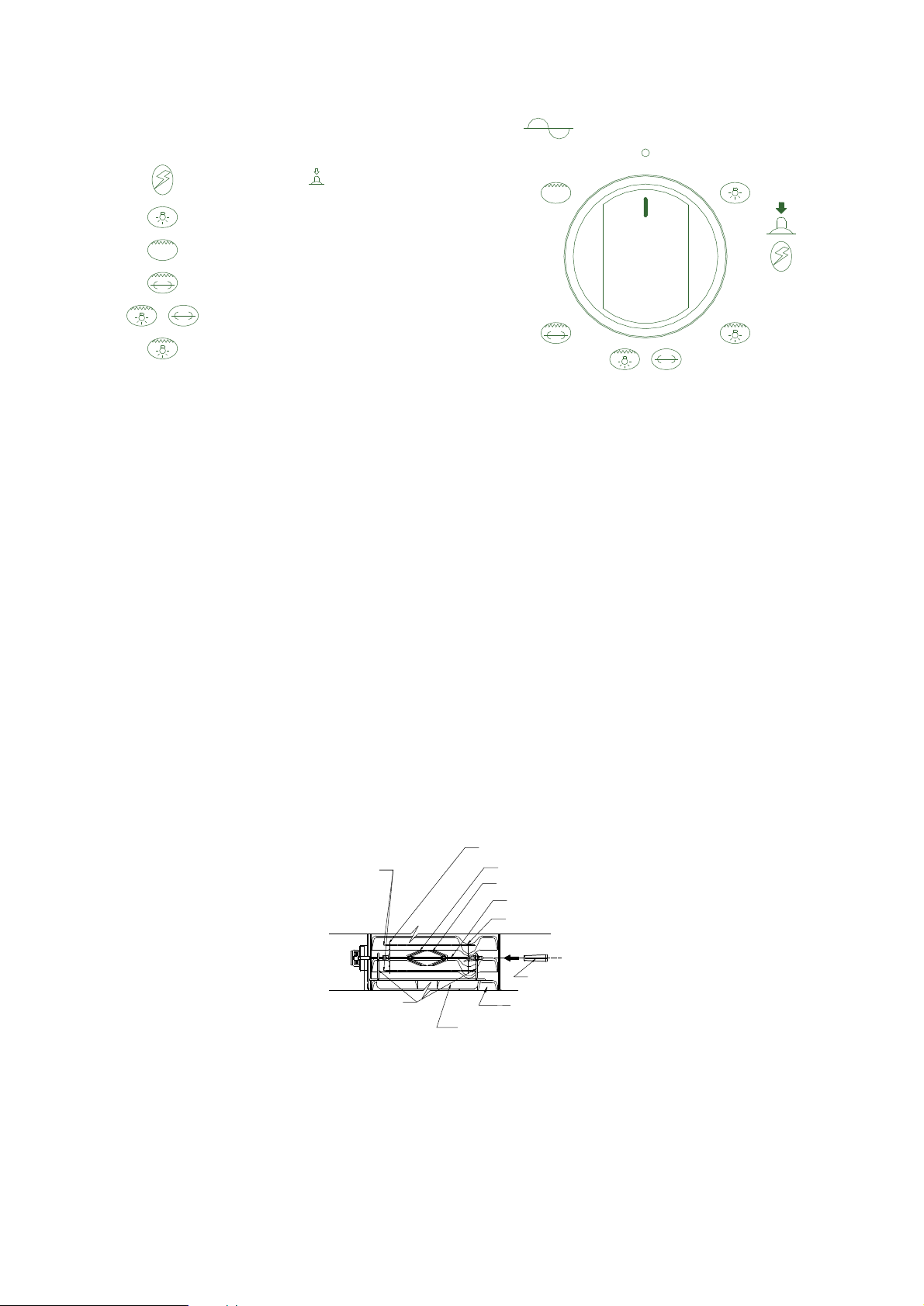

Se enciende mediante el dial de la llave conmutadora, este mismo nos permite también utilizar el
asador giratorio y demás funciones eléctrica (ver figuras siguientes). Para utilizar esta función (grill
eléctrico) calentar el horno previamente cinco minutos.

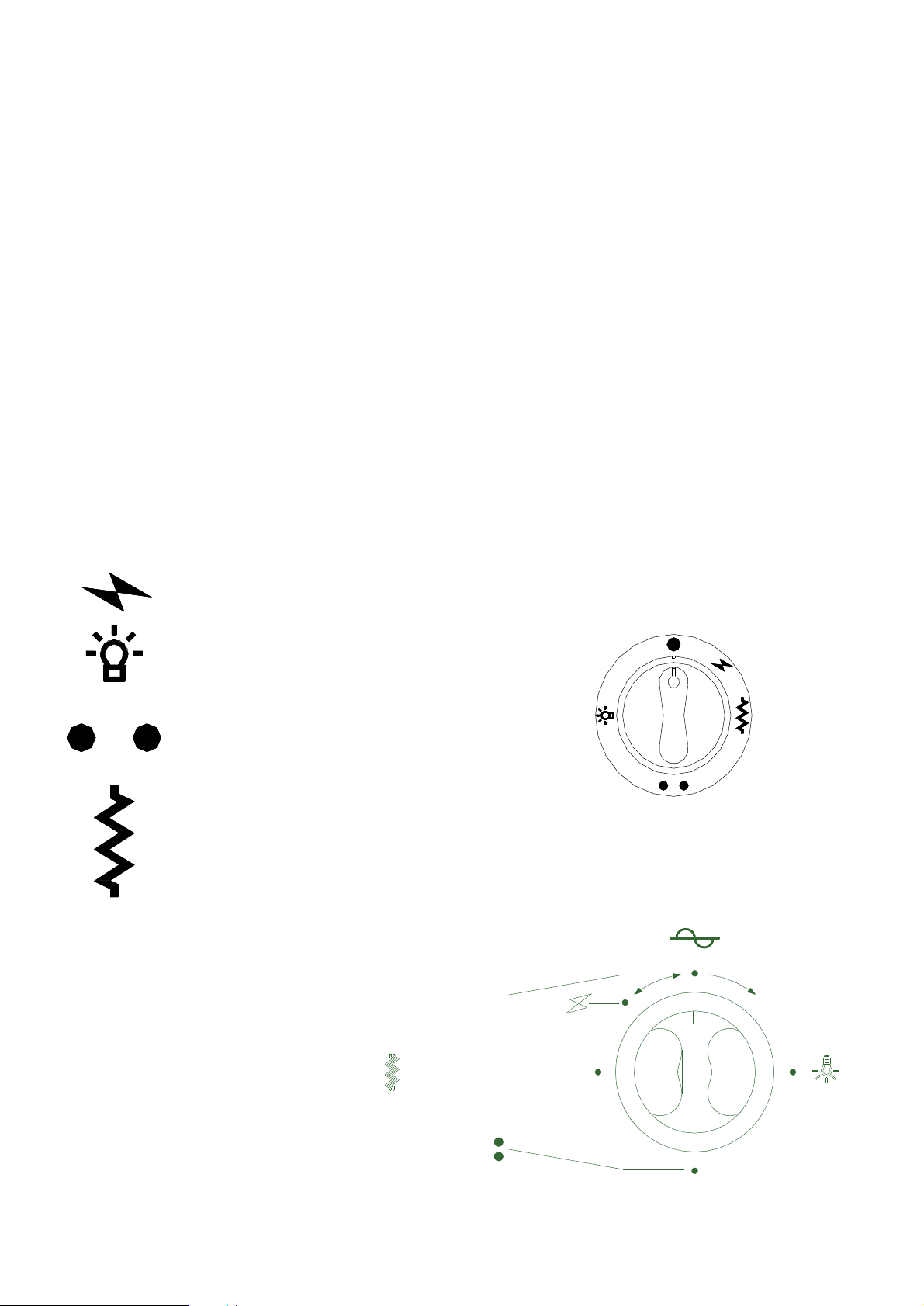

Cocinas c/spiedo-resistencia

Encendido

Luz

Luz-Resistencia y/o Spiedo.
Para la utilización del mismo
ver Manual del Usuario

Resistencia y/o Spiedo. Para
la utilización del mismo ver
Manual del Usuario

Cocinas c/spiedo-resistencia-reloj

Las indicaciones son las mismas que
para las cocinas c/spiedo reloj

0

18

Hornos c/spiedo-resistencia

ENCENDIDO

LUZ DE HORNO

RESISTENCIA GRILL

RESISTENCIA GRILL + ASADOR GIRATORIO

RESISTENCIA GRILL + ASADOR GIRATORIO + LUZ HORNO

RESISTENCIA GRILL + LUZ HORNO

( PULSAR DIAL)

Utilización del asador rotativo y el porta broquetas

Para asar con spiedo

 Rosque el mango (m) en la lanza (l) y coloque la primer horquilla (h1)
 Inserte los alimentos en la lanza y coloque la segunda horquilla (h2)
 Coloque el asador en su soporte (sa) y éste en la bandeja asadera (ba), cuidando que apoye

correctamente en su asiento.

 Introduzca todo el conjunto en las guías inferiores (gi) y empuje hacia el fondo, insertando la

lanza en el orificio del eje de motor (e) que se encuentra en la trasera del horno. (Fig. 2)

 Desenrosque el mango de la lanza, cierre la puerta y ponga en marcha el motor mediante el

dial correspondiente.

Para asar con broquetas

 Coloque en la lanza, además del mago, los soportes de broquetas (sb), cuidando que los dos

tornillos que los fijan queden en la misma cara de la lanza, que es triangular.

 Inserte los alimentos en las broquetas (b) (4 en total) y coloque estos en sus soportes que

están fijos en la lanza.

 Proceda luego en la misma forma que la indicada para asar al spiedo.

SOPORTE BROQUETA "SB"

BROQUETAS "B"

HORQUILLA "H2"
HORQUILLA "H1"

LANZA "L"

SOPORTE BROQUETA "SB"

MANGO ASADERA "M"

SOPORTE ASADOR "SA"

BANDEJA ASADERA "BA"

GUÍAS LATERALES "GI"

Recomendaciones para la utilización del horno y del grill

 La rejilla o bandeja de asados deberán colocarse en la mitad de la altura del horno.
 Siempre que se utilice la rejilla para colocar alimentos a cocinar se pondrá la bandeja en la parte

inferior para recoger los jugos.

19

 Durante el funcionamiento del horno en operaciones de cocción la puerta debe permanecer

cerrada.

 Antes de colocar los alimentos en el horno realizar un precalentamiento de entre 10 y 15 minutos.
 Evitar abrir la puerta del horno durante la cocción de los alimentos para no provocar variaciones

de temperatura y aumentar el consumo de energía.

 Tenga en cuenta de equilibrar bien los alimentos en sus soportes para evitar esfuerzos inútiles al

motor de spiedo.

 Cuando ase con el asador giratorio o con las broquetas tenga en cuenta que el peso

máximo que soportan las mismas es de 2,5 kg.

Utilización del cuentaminutos mecánico

Para accionar el cuentaminutos girar su mando una vuelta completa en el sentido horario, y luego
girar en el sentido opuesto hasta el tiempo deseado si este es menor a 60 min.

Transcurrido el tiempo preestablecido entra en funcionamiento la campanilla.

El cuentaminutos no interrumpe el funcionamiento de otro elemento del artefacto.

C

C

A

I

A

0

45

15

30

R

A

P

P

A

R

A

O

N

A

R

R

A

N

O

S

I

C

E

L

C

E

Utilización del reloj electrónico (Fig. 16)

Una vez conectado el horno a la red eléctrica el reloj comienza a titilar, para ponerlo en hora:

1) Apretar los dos botones simultáneamente (aparecerá las 12:00 hs)

2) Inmediatamente colocar en hora, teniendo en cuenta que el botón izquierdo disminuye y el
derecho aumenta la hora.

Si se demora más de 5 segundos volver a pulsar ambos botones y continuar con la operación 2, de
lo contrario aparecerá el cuentaminutos

Para usar el cuentaminutos del reloj:

1) Pulsar el botón izquierdo (aparecerá las 00:00 hs. y titilando el logo cuentaminutos)

2) Para ponerlo en funcionamiento, tener en cuenta que el botón izquierdo disminuye y el

derecho aumenta. Transcurrido el tiempo deseado volverá a la hora y la chicharra sonará 15
veces. Esta dejará de sonar si se oprime cualquier botón o ambos simultáneamente.

No se visualizará la hora mientras este en funcionamiento el cuentaminutos, aunque no
dejará de funcionar.

20

RELOJ ELECTRÓNICO

BOTÓN IZQUIERDO

(PARA DISMINUIR LA

HORA Ó EL TIEMPO)

BOTÓN DERECHO

(PARA AUMENTAR LA

HORA Ó EL TIEMPO)

Si por error se puso el cuentaminutos para volver al reloj pulsar el botón izquierdo y llevarlo a cero, al
cabo de 2 segundos aparecerá de nuevo la hora.

Si por error se puso un horario equivocado o se quiere cambiarlo, repetir las operaciones 1 y 2.
Si se marcó equivocadamente el cuentaminutos, se corrige aumentando o disminuyendo con los

botones respectivos.

No se puede utilizar el cuentaminutos sin antes poner a funcionar el reloj.

Los pulsadores pueden usarse de dos formas. Si se oprimen intermitentemente la hora cambiará de
igual modo. Si se mantienen oprimidos la hora cambiará y no se detendrá hasta que se los suelte.

En el momento de colocar la hora no se puede utilizar el cuentaminutos sino al cabo de 5
segundos, de lo contrario se modificará el horario.

El cuentaminutos comienza a funcionar una vez que se dejan de oprimir los botones. si se cambia el
tiempo, éste será el que comenzará a correr.

El reloj no interrumpe el funcionamiento de otro elemento del artefacto.

Mantenimiento y limpieza
Atención:
Antes de proceder a cualquier acción de mantenimiento o limpieza debe desconectarse el

aparato de la red eléctrica, cerrar la llave de corte rápido de la red de gas y esperar a que se
enfríe.

Limpieza general
En la operación de limpieza de estos artefactos no se debe utilizar limpiadores a base de

vapor o recurrir a un sistema de limpieza a base de vapor.

Un buen mantenimiento y limpieza después de cada uso aumenta la vida de su cocina y permite una
utilización sin problemas.

No usar nunca polvos abrasivos, productos inflamables, estropajos de acero o ácido para efectuar la
limpieza del artefacto.

Dejar bajar la temperatura y limpiar con una esponja húmeda y un detergente común.
Se recomienda la limpieza de los artefactos blancos, luego de cada utilización.

21

Las partes de acero inoxidable deben limpiarse después de utilizadas con agua y secarse con un
paño suave.

Las piezas enlozadas pueden ser lavadas con agua jabonosa y una esponja o trapo de algodón.
Las piezas cromadas se limpian con un paño humedecido con limpiador no abrasivo.
En caso de que las manchas persistan, debe usarse un detergente no abrasivo o vinagre caliente.
El cristal de la puerta de horno debe limpiarse con agua caliente y un estropajo de nylon humedecido

en un detergente común.
Debe evitarse frotar el panel de mandos, porque esto puede hacer desaparecer las inscripciones

contenidas en el mismo.

Limpieza de los quemadores

Retirar las tapas y los cuerpos de los quemadores (Fig. 5A). Limpiarlos con agua caliente y jabón
(sobre todo las ranuras) frotándolos con un cepillo o esponja no metálicos y ponerlos a funcionar
sólo cuando estén completamente secos.

Limpieza del horno
Horno con esmalte negro

Limpie los desbordes y manchas grandes con una esponja embebida en agua caliente, utilizando un
detergente líquido no agresivo. Si después de esta operación ciertas manchas no son eliminadas,
frótelas con un cepillo suave. Enjuague con agua caliente.

Horno con esmalte autolimpiante

Las paredes interiores de estos hornos poseen la propiedad de autolimpiarse a medida que se va
utilizando. Dicha propiedad se logra gracias a un esmalte especial que se ha aplicado a las mismas,
el cual ha sido elaborado para que elimine la grasitud y restos de aceite. Para que lo anterior sea
posible, y luego de cada cocción de alimentos con grasa, se debe dejar funcionando el horno en

posición media y en vacío durante aproximadamente 15 minutos.

De saber que en la siguiente cocción no se generará grasitud o salpicaduras de aceite debido al tipo
de alimento, el tiempo de cocción del mismo servirá para que el horno se autolimpie, por lo tanto, no
será necesario cumplir con el proceso mencionado anteriormente. De lo contrario debe realizarse
en cada cocción. En caso de que se produzcan grandes derrames o salpicaduras es necesario
absorberlos mediante esponja o toalla de papel antes de que el horno se enfríe totalmente,
cuidando que sea una temperatura no riesgosa para la integridad física del usuario. Luego se
deberá hacer funcionar el horno para cumplir con el proceso ya mencionado o tomar la precaución
que la próxima cocción se destine a alimentos no grasos. Si estos depósitos de grasa llegaran a
quemarse y formar cuerpo sobre el esmalte será necesario una limpieza más a fondo. Remoje las
costras o manchas algunas horas y frote con un cepillo suave y agua caliente, puede usar también
jabón neutro no abrasivo. Luego repita el proceso de autolimpiado. No utilice polvos limpiadores
abrasivos, ni estropajos o cepillos metálicos que deterioren el esmalte. Tampoco utilice sustancias
antiadherentes o limpiadores cáusticos especiales para la limpieza de hornos ya que no son
adecuadas para este tipo de esmalte.

22

Limpieza de la parrilla

Utilizar el mismo método que para la limpieza del horno con esmalte negro.
En los artefactos que poseen cajón parrilla, el mismo se puede extraer para una limpieza más a

fondo siguiendo las siguientes instrucciones.

 Extraiga el cajón hasta el segundo tope
 Levante levemente hasta que el mismo se desenganche de sus guías
 Retírelo hacia fuera
 Una vez efectuada la limpieza coloque el cajón siguiendo los pasos anteriores al inverso

Limpieza de la puerta del horno (Fig. 17)

Para limpiar a fondo la puerta de horno, retire la misma de la siguiente manera:

 Abra completamente la puerta
 Suba los enganches (a) hasta que calcen en las ranuras del brazo superior (b) de las

bisagras.

 Cierre la puerta aproximadamente unos 30° y retírela hacia arriba y hacia fuera.
 Una vez limpia, colóquela siguiendo las mismas operaciones en sentido inverso.

Algunos modelos llevan un cristal interior, el cual se puede desmontar también para su limpieza,
desenroscando los dos tornillos (f) que la sujetan a la puerta. (Fig. 17)

La puerta una vez colocada debe abrir y cerrar libremente.

Consejo útil:

Algunas veces al efectuar la limpieza del horno o de la parrilla ud. puede desplazar el extremo de la
termocupla de su posición correcta y al querer operar en el horno, el mismo se apaga al poco tiempo
de encendido.

A continuación le detallamos cómo puede subsanar este inconveniente:

 Abra totalmente la puerta del horno.
 Quite el piso del horno. A su derecha en la parte posterior del mismo se encuentra la termocupla.

(Fig. 2 y 8A)

 Encienda con cuidado el quemador del horno manteniendo presionado el dial durante no menos

de 30 segundos y controle si la llama del quemador incide en el extremo de la termocupla
calentando de 3 a 5 milímetros en dicho extremo.

 Si la termocupla no está en su posición correcta no se va a producir este calentamiento

fundamental y el quemador se apaga si deja de presionar el dial. entonces asegúrese el correcto
posicionado de la termocupla desplazándola hacia delante, hacia Ud., hasta que haga el tope
debido.

 Verifique nuevamente el correcto funcionamiento del quemador ya sea al máximo como al

mínimo de la llama.

 Realice todas estas operaciones con cuidado y dejando enfriar previamente las partes

para no dañarse sus manos.

Nota: si realizadas estas verificaciones el inconveniente subsiste no dude en recurrir al
servicio técnico especializado.

23

Fig. 1A

COCINAS SIMPLES Y DOBLES

170

TOMA

950

: EL ACCESO AL TOMACORRIENTE DEBE QUEDAR NOTA

LIBRE DE OBSTÁCULOS (ESTANTES, UTENSILIOS, ETC.)

CORRIENTE

CABLE DE

ALIMENTACIÓN

700

Fig. 1B

HORNOS SIMPLES Y DOBLES

mín 20 mm

mín 650-700 mm

NIVEL DE PISO

MUEBLE

150

0

45

15

30

TOMA

CORRIENTE

CABLE DE

ALIMENTACIÓN

1250

MUEBLE

ADYACENTE

NOTA: EL ACCESO AL TOMACORRIENTE DEBE QUEDAR
LIBRE DE OBSTÁCULOS (MUEBLE ADYACENTE, REPISAS,

ETC.)

NIVEL DE PISO

24

Fig. 1C

ANAFES SIMPLES Y DOBLES

150

mín 650-700 mm

950

700

TOMA

CORRIENTE

150

500

NIVEL DE PISO

MUEBLE

ADYACENTE

NOTA : EL ACCESO AL TOMACORRIENTE DEBE QUEDAR
LIBRE DE OBSTÁCULOS (ESTANTES, UTENSILIOS, ETC.)

Fig 1D

Solución aconsejable para la evaciuación
de gases al exterior

Medidas:

A) Hornos simples

B) Hornos dobles

TECHO

CURVA A 45°

CAÑO CHAPA
HIERRO ZINCADO
Ø76,2 (3")

ESPACIO

ÚTIL

80 mm Mín.

CURVA A 45°

515

PISO
INCOMBUSTIBLE
DE ACUERDO A
REGLAMENTACIÓN
DE ENARGAS

FIJACIÓN DE ARTEFACTOS:
A) FIJAR EL ARTEFACTO AL MUEBLE CON DOS TORNILLOS A TRAVES
DE DOS AGUJEROS LOCALIZADOS EN LOS PATINES DE FRENTE.
B) FIJAR EL ARTEFACTO AL MUEBLE CON DOS TORNILLOS A TRAVES
DE DOS AGUJEROS LOCALIZADOS EN EL FRENTE DEL ARTEFACTO.

Mín. 620

PROFUNDIDAD
DEL NICHO

ESPACIO

ÚTIL

820

NIVEL
DE PISO

A) = 863

B) = 1267

Profundidad 620 mm: incluye puerta de mueble

25

(Mampostería)

Fig. 1E

Medidas:
A) Hornos simples
B) Hornos dobles

400

28

CONEXIÓN GAS ROSCA

1

HEMBRA

" GAS NOMINAL

2

590

A) 888 -- B)1267

110

25

Apoyo horno
Listón 515x110x25 (1")

370

602

590

110

DETALLE DE
CONEXIÓN DE GAS

SI DADO EL CASO QUE
LA CONEXIÓN DE GAS
ESTUVIESE UBICADA
MUY DISTANTE DE LAS
MEDIDAS
ESPECIFICADAS. LA
CAÑERÍA DEBE SER

515

LLEVADA A LA POSICIÓN
CORRECTA MEDIANTE
CAÑO RÍGIDO FIJADO
CON GRAMPAS PARA
OTORGARLE SOLIDEZ.

Fig. 1G

Variante para empotrar el horno

en un mueble modular

Medidas:

A) Hornos simples

B) Hornos dobles

CORTE B

700

370

110

DETALLE DEL MUEBLE

ESCALA 1:2

Mínimo 30 mm

Aluminio
espesor 0,8 mm

Horno

Plancha lana de vidrio
espesor 4 mm

CONEXIÓN ELÉCTRICA

EL TOMA CORRIENTE SE DEBE
UBICAR FUERA DEL NICHO DE
MANERA QUE SE PUEDA
DESCONECTAR EL ARTEFACTO
CUANDO REQUIERA UNA
REPARACIÓN O REMOCIÓN.

110

VER DETALLE

Mueble

620

515

NIVEL
DE PISO

VISTA A

VER VISTA A

370

110

VER CORTE B

25

Apoyo horno
Listón 515x110x25 (1")

Sección mínima 100 cm

700

590

700

110

A) 888

B) 1292

2000

820

2

620

380

26

Fig. 1F

HORNOS

Solución alternativa para la evaciuación de gases al interior

TECHO

80 mm Mín.

CAÑO CHAPA
HIERRO ZINCADO
Ø76,2 (3")

PISO
INCOMBUSTIBLE
DE ACUERDO A
REGLAMENTACIÓN
DE ENARGAS

NO ES ACONSEJABLE EVACUAR LOS GASES POR EL FRENTE DEL HORNO

ESPACIO

515

Mín. 620

PROFUNDIDAD
DEL NICHO

ESPACIO

ÚTIL

ÚTIL

Fig. 1H

820

NIVEL
DE PISO

Profundidad 620 mm: incluye puerta de mueble

Medidas:
A) Hornos simples
B) Hornos dobles

A) 863

B) 1267

DETALLE DE NICHO

ALACENA SUPERIOR

590

ALACENA INFERIOR

LISTÓN
515x110x25 (1")

TECHO ALACENA
INFERIOR PROF. 515

27

REVESTIMIENTO

Fig. 2

PORTALÁMPARAS

ESTANTE

DE HORNO

ASADERA

DE HORNO

PISO DE

HORNO

ORIFICIO DE

ENCENDIDO

BUJÍA DE

ENCENDIDO

RESISTENCIA GRILL

ELÉCTRICO

EJE DE MOTOR "E"

INYECTOR

DE HORNO

TERMOCUPLA

ASADERA PARRILLA

ESTANTE ASADERA

GUÍAS LATERALES INFERIORES

CAJÓN PARRILLA

GUÍAS LATERALES INFERIORES

PUERTA PARRILLA

Fig. 3A

TORNILLO

FIJACION

A LA PARED

TARUGO

PLASTICO

SOPORTE
PLASTICO
DE RESPALDO

Fig. 3B

TORNILLO

FIJACION

A LA PARED

TARUGO

PLASTICO

REVESTIMIENTO

SOPORTE
PLASTICO
DE RESPALDO

28

Fig. 3C

PANEL DE LLAVES

TORNILLO DE SUJECIÓN

9

8

ORIFICIOS PARA FIJACIÓN DE ARTEFACTO

1

2

7

3

6

5 4

172

DIALES

29

Fig. 8A

ORIFICIO DE

ENCENDIDO

INYECTOR

BUJÍA

PISO DE HORNO

TUBO REGULADOR DE AIRE

TORNILLO "C" DE FIJACIÓN

INYECTOR

TUBO REGULADOR DE AIRE

TORNILLO "B" DE
FIJACIÓN

QUEMADOR
DE HORNO

MOVER ( )

3 a 5 mm

TORNILLO "C" DE FIJACIÓN

TERMOCUPLA

NATURAL= 70 mm

LICUADO=60 mm

RANURA "B"

ENGANCHE "A"

Fig. 17

TORNILLO "F"

CRISTAL INTERIOR

CRISTAL EXTERIOR

TORNILLOS "F"

CRISTAL INTERIOR

30

Fig. 18

TOPE ASADERA

MOVER

Fig. 19

G

I

R

A

R

COMPARTIMIENTO INFERIOR

ASADERA PARRILLA

GUÍA SUPERIOR

TOPE TRASERO

GUÍAS

TOPE TRASERO

Fig. 20A/20B

TOPES DELANTEROS

GIRAR

GUÍA INTERMEDIA

ASADERA CAJÓN PARRILLA

31

ASADERA CAJÓN PARRILLA

Instalaciones eléctricas

TOPE DELANTERO

Fig. 21

MOVER

LEVANTAR

Cocinas con luz-encendido

MASA SOPORTE
LLAVE CONMUTADORA

LLAVE CONMUTADORA

VERDE -AMARILLO

NEGRO

MASA
PORTALÁMPARA

PORTALÁMPARAS

VERDE-AMARILLO

R (VIVO)

A (NEUTRO)

VERDE-AMARILLO

ROJO

AZUL

NARANJA

ENCENDIDO 200

AZUL

GENERADOR

220 V

400

400

600

600

1080

32

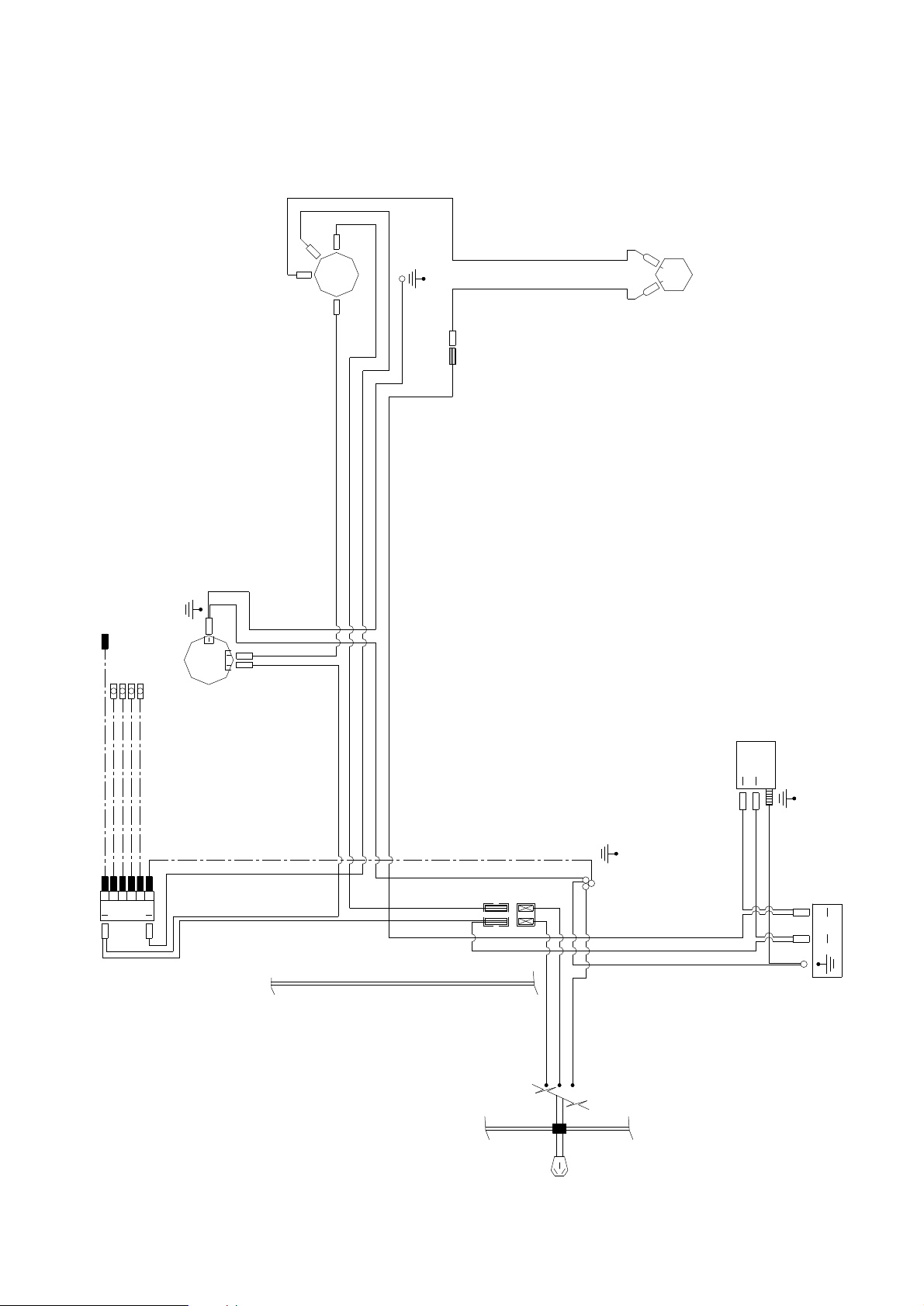

Cocinas con luz-encendido-spiedo-resistencia

Marrón Marrón

LLAVE CONMUTADORA

MASA

PORTALÁMPARA

PORTALÁMPARAS

Verde Amarillo

Negro

Rojo

Naranja

MASA SOPORTE

LLAVE CONMUTADORA

Marrón

LLAVE DE CORTE

MOTOR SPIEDO

MASA

MOTOR

Verde Am arillo

Marrón

Azul

GENERADOR

ENCENDIDO

Naranja

Azul

Azul

Rojo

Marrón

SOPORTE GENERADOR

Verde

Amarillo

Azul (N)

220 V

GENERADOR

MASA SOPORTE

RESISTENCIA

Azul

Verde

Amarillo

Verde Amarillo

Rojo (V)

TRASERA

COCINA

MASA

RESISTENCIA

33

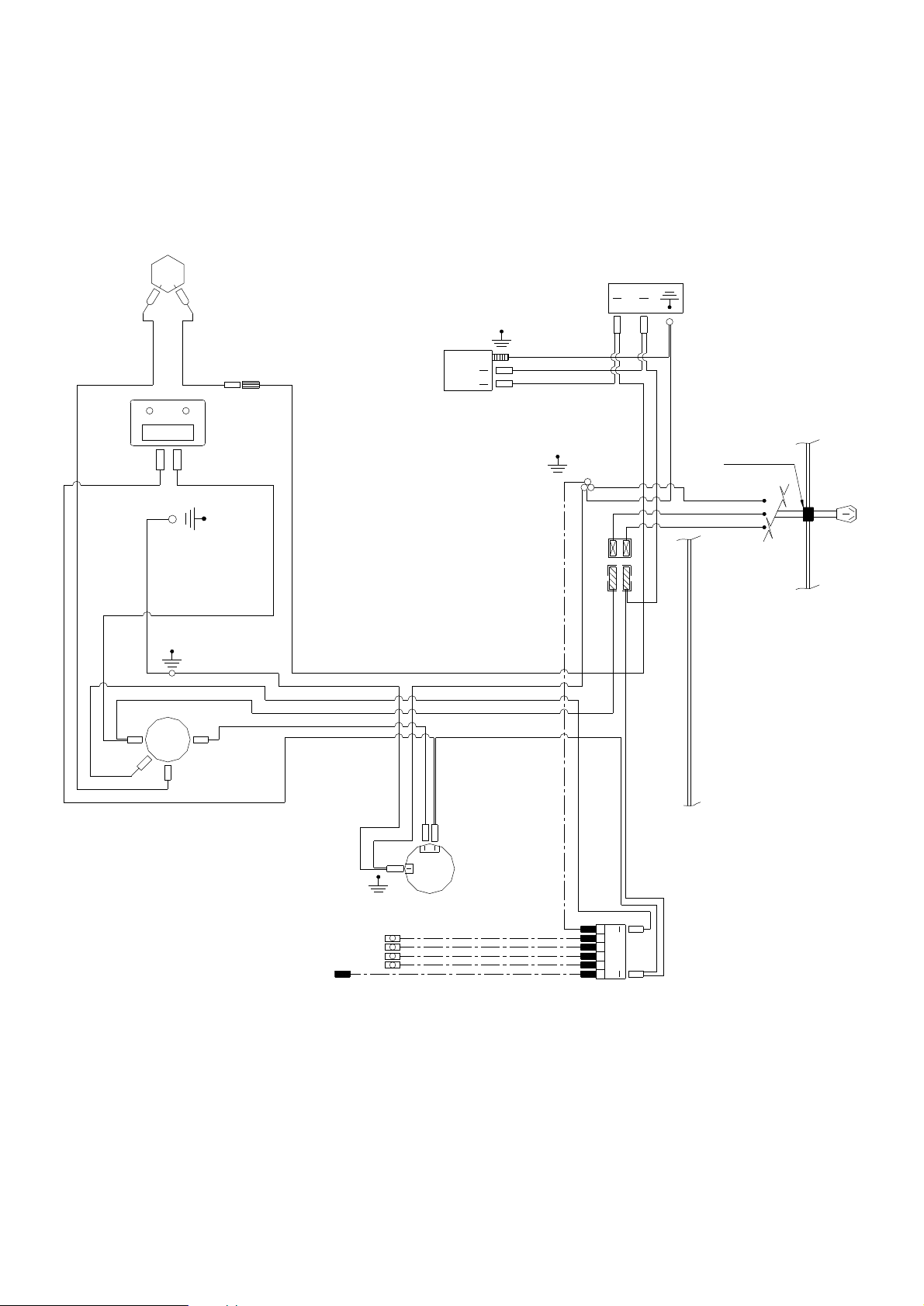

Cocinas con luz-encendido-spiedo-resistencia-reloj

Marrón

Azul

RELOJ

Verde

Amarillo

MASA SOPORTE RELOJ

Rojo

LLAVE DE CORTE

Marrón

Rojo

MASA SOPORTE
LLAVE CONMUTADORA

Marrón

Verde Amarillo

Naranja

Rojo
Negro

Azul

MOTOR SPIEDO

Marrón

Verde Amarillo

Naranja

Rojo

Azul

MASA
MOTOR

Verde Amarillo

Azul
Marrón

RESISTENCIA

MASA SOPORTE
GENERADOR

Amarillo

Verdew

Rojo

Azul

MASA
RESISTENCIA

Marrón

Verde Amarillo

PRENSACABLE TRASERA

Verde Amarillo

Rojo (V)

Azul (N)

Marrón

Azul

SOPORTE GENERADOR

COCINA

220 V

LLAVE CONMUTADORA

Azul

MASA
PORTALÁMPARA

Negro

Azul

Verde Amarillo

Verde Amarillo

PORTALÁMPARAS

Naranja

ENCENDIDO

GENERADOR

Azul

34

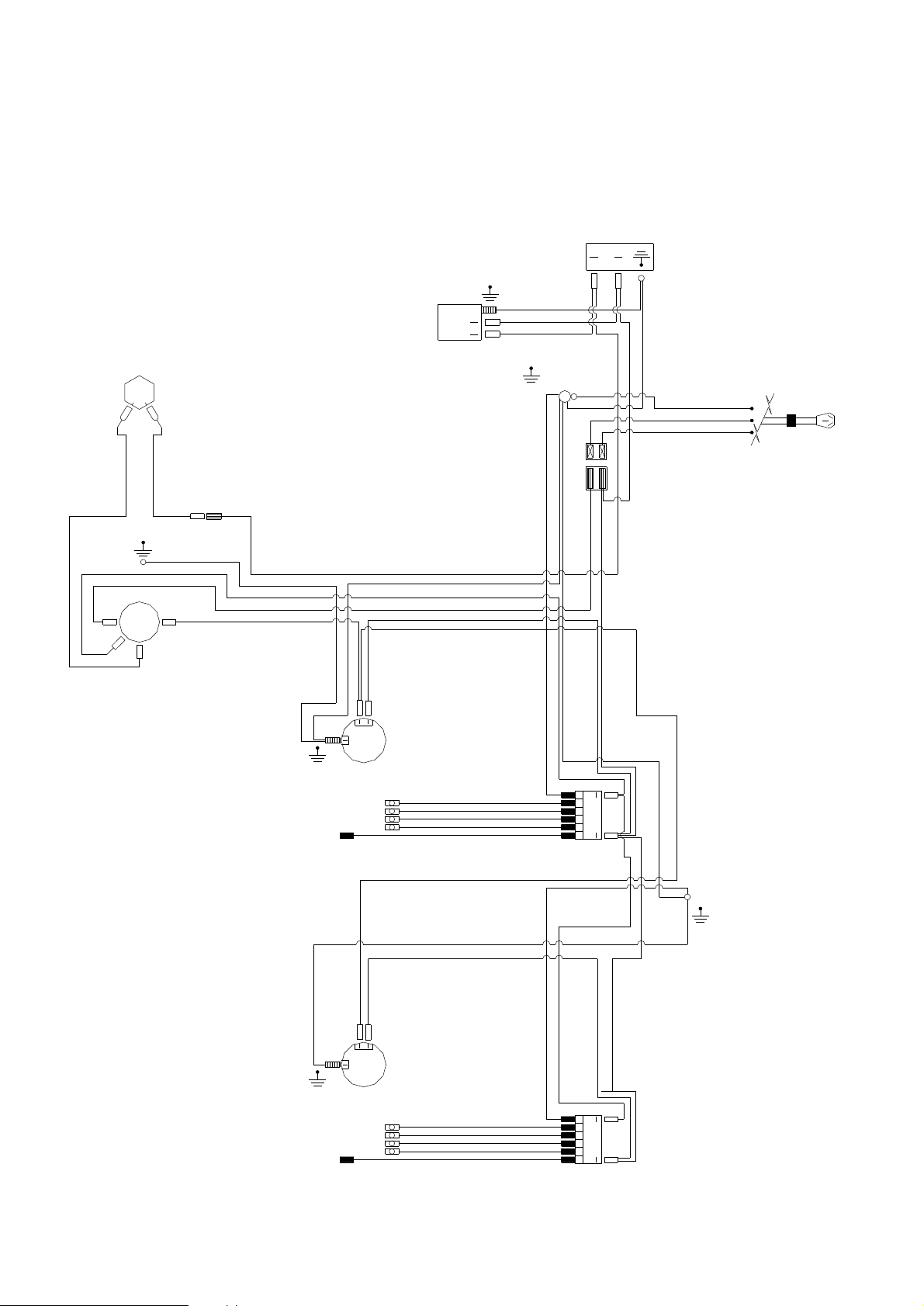

Cocinas dobles

RESISTENCIA

MASA
RESISTENCIA

MASA
MOTOR

VERDE AMARILLO

AZUL
MARRON

MOTOR

LLAVE DE
CORTE

SPIEDO

MASA SOPORTE

GENERADOR

AZUL

VERDE AMARILLO

M ARRON

VAm

R (V)

A (N)

220 V

MARRON MARRON

MASA SOPORTE
LLAVE
CONMUTADORA

NARANJA

ROJO

NEGRO

LLAVE
CONMUTADORA

VERDE AMARILLO

MASA
PORTALÁMPARA

BUJIA HORNO

MARRON

AMARILLO

VERDE

BUJIA
HORNALLAS

ROJO

AZUL

PORTALÁMPARAS

VERDE AMARILLO

NARANJA

NEGRO

NEGRO

VERDE AMARILLO
AZUL

AZUL

VERDE AMARILLO

VERDE AMARILLO

NARANJA

MASA ENCENDIDO

GENERADOR

MARRON

AZUL

ROJO

AZUL

NEGRO

VERDE AMARILLO

MASA SOPORTE
GENERADOR

NARANJA

ENCENDIDO 200

GENERADOR

MASA
PORTALÁMPARA

BUJIA HORNO

BUJIA
HORNALLAS

PORTALÁMPARAS

AZUL

AZUL

35

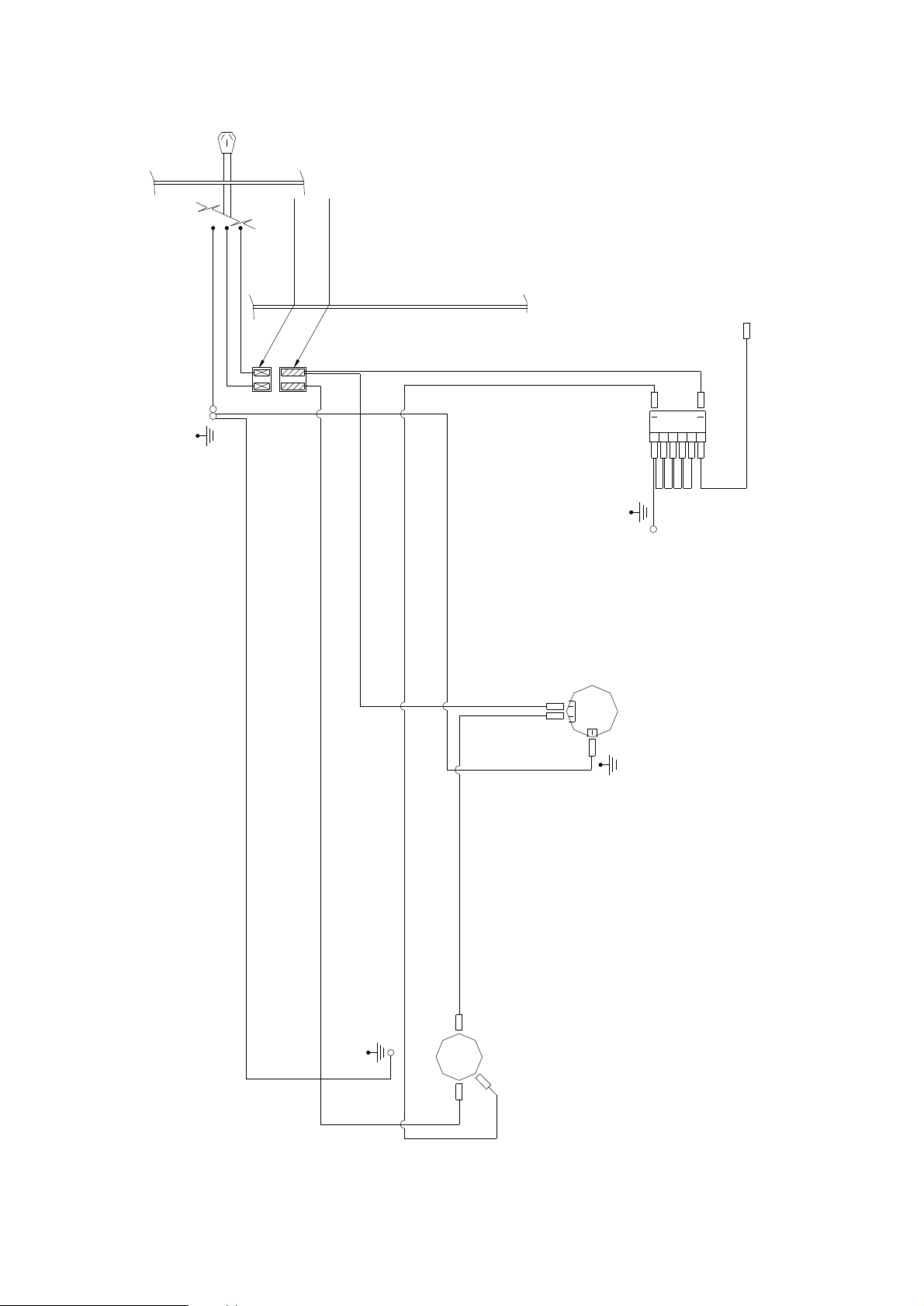

Hornos con luz-encendido

HORNO

TRASERA

MASA PROTECCION

INSTALACION

220 V

AZUL (N)

ROJO (V)

PROTECCIÓN PALA

MACHO C/TRABA

PROTECCIÓN PALA

HEMBRA

VERDE-AMARILLO

AMARILLO
VERDE

PROTECCION INSTALACION

ELECTRICA

AZUL

NARANJA

BUJIA HORNO

GENERADOR

MASA SOPORTE

GENERADOR

AZUL

ROJO

VERDE-AMARILLO

ROJO

MASA SOPORTE

LLAVE CONMUTADORA

VERDE-AMARILLO

NARANJA

PORTALÁMPARAS

VERDE AMARILLO

MASA

PORTALÁMPARA

NEGRO

NARANJA

LLAVE

CONMUTADORA

VERDE-AMARILLO

ROJO

NARANJA

36

BUJIA HORNO

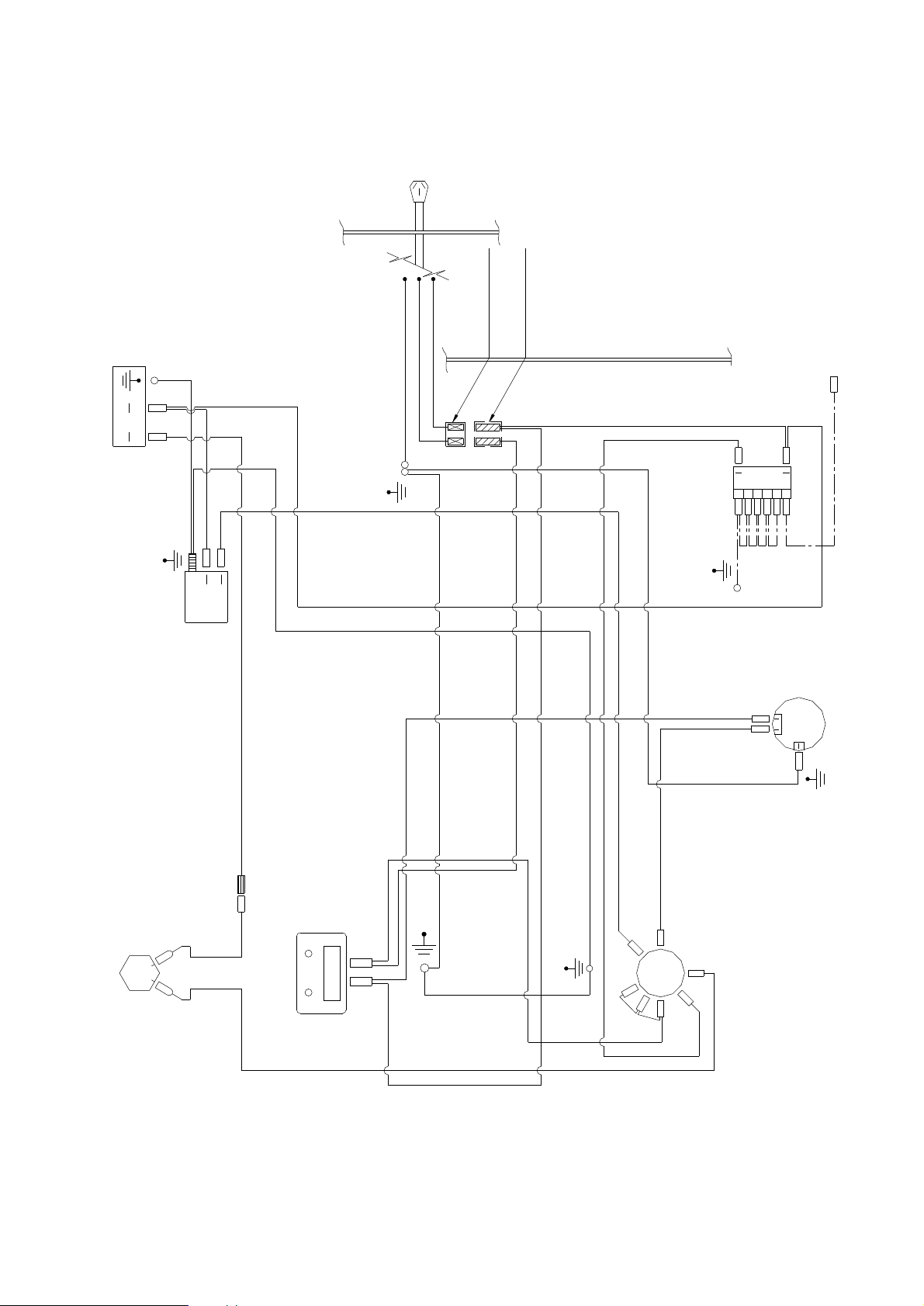

Hornos con luz-encendido-spiedo-resistencia

HORNO

TRASERA

MASA

RESISTENCIA

RESISTENCIA

MASA

AMARILLO

VERDE

AZUL

MASA PROTECCION

INSTALACION

AZUL

VERDE-AMARILLO

MOTOR

BLANCO

AZUL

220 V

AZUL (N)

ROJO (V)

PROTECCION INSTALACION

PROTECCIÓN PALA

PROTECCIÓN PALA

VERDE-AMARILLO

AMARILLO

VERDE

VERDE-AMARILLO

MACHO C/TRABA

HEMBRA

AMARILLO

VERDE

AZUL

ROJO

NARANJA

ELECTRICA

AZUL

NARANJA

GENERADOR

MASA SOPORTE

BLANCO

VERDE-AMARILLO

AZUL

GENERADOR

MARRON

PORTALÁMPARAS

ROJO

AZUL

VERDE-AMARILLO

ROJO

LLAVE DE CORTE

MARRON

ROJO

MASA SOPORTE RELOJ

RELOJ

MARRON

AZUL

AZUL

BLANCO

NARANJA

VERDE-AMARILLO

MASA SOPORTE

LLAVE CONMUTADORA

ROJO

AZUL

VERDE-AMARILLO

ROJO

NEGRO

LLAVE

CONMUTADORA

NARANJA

MARRON

VERDE AMARILLO

MASA

PORTALÁMPARA

37

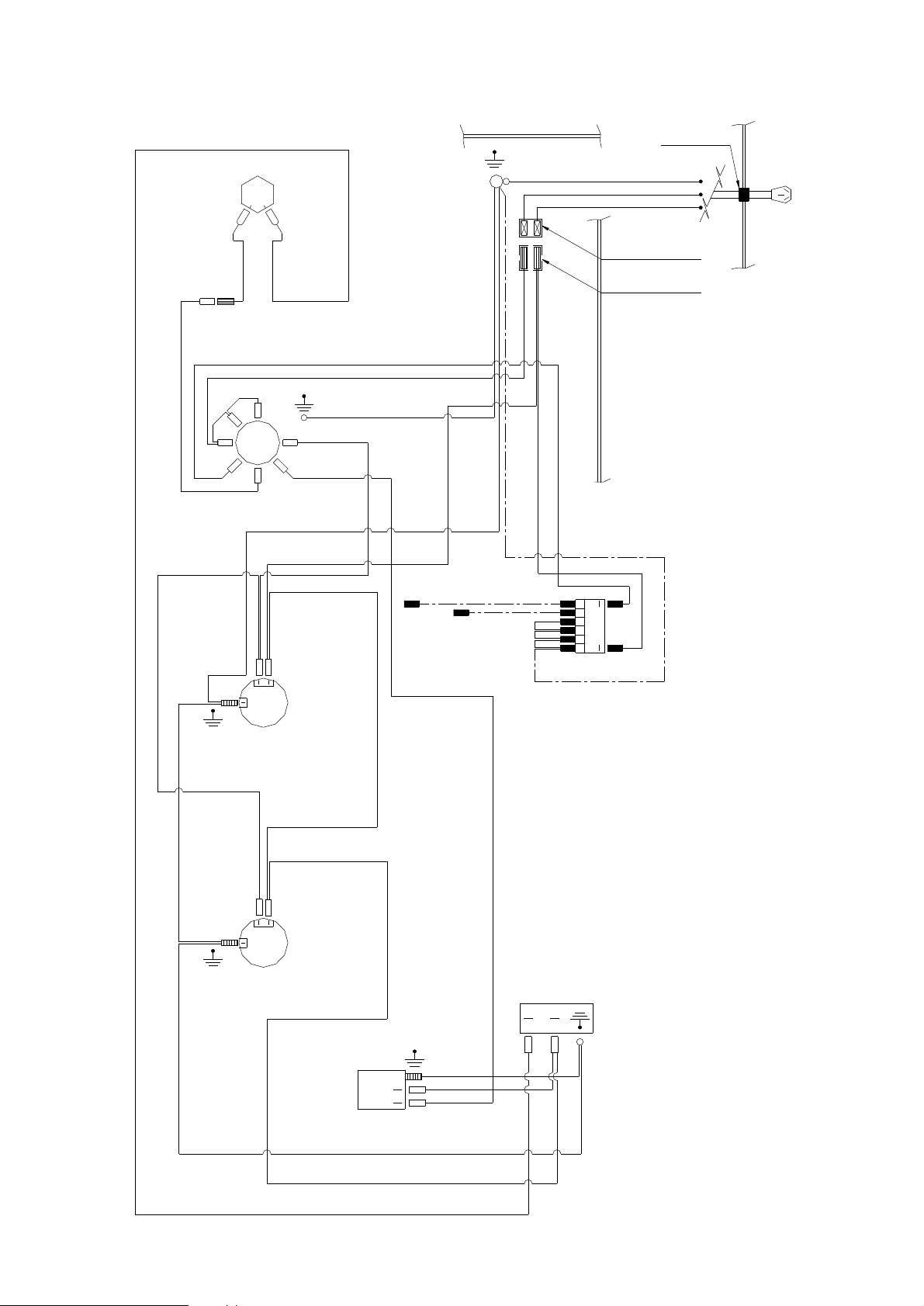

Hornos dobles

MARRON

NARANJA

ROJO

LLAVE CONMUTADORA

NEGRO

LLAVE DE
CORTE

MARRON

MASA SOPORTE
LLAVE
CONMUTADORA

NEGRO

BLANCO

VERDE-AMARILLO

MASA SOPORTE
PROTECCION

AZUL

VERDE-AMARILLO

ROJO

NARANJA

AZUL

AZUL

VERDE-AMARILLO

VERDE-AMARILLO

PROTECCIÓN PALA
HEMBRA

PROTECCIÓN PALA
MACHO C/TRABA

PROTECCION

PRENSACABLE

ROJO (V)

AZUL (N)

TRASERA
HORNO

220 V

MARRON

NEGRO

VERDE-AMARILLO

VERDE-AMARILLO

MASA
PORTALÁMPARA

NEGRO

MASA
PORTALÁMPARA

AZUL

PORTALÁMPARAS
SUPERIOR

AZUL

AZUL

PORTALÁMPARAS
INFERIOR

MASA
MOTOR

MOTOR
SPIEDO

HORNO SUPERIOR

HORNO INFERIOR

BLANCO

VERDE-

AMARILLO

AZUL

BLANCO

VERDE-

AMARILLO

GENERADOR

RESISTENCIA

AZUL

MARRON

MASA
RESISTENCIA

VERDE-AMARILLO

A MASA PROTECCION

AZUL

MARRON

38

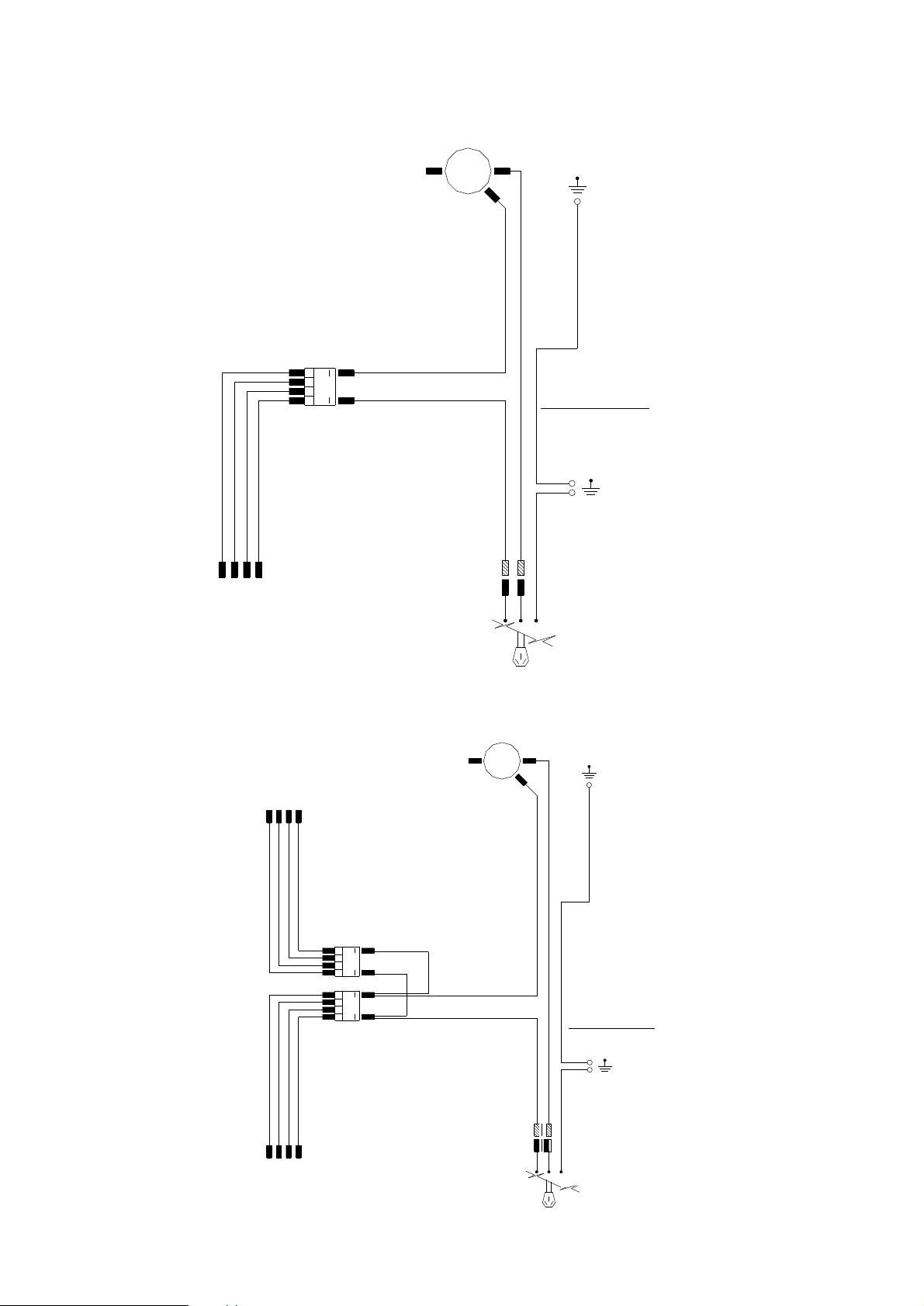

Anafes simples

LLAVE CONMUTADORA

MASA LLAVE
CONMUTADORA

GENERADOR DE
ENCENDIDO

BUJÍAS HORNALLAS

LLAVE CONMUTADORA

NARANJA

NARANJA
AZUL

R (VIVO)

C (NEUTRO)

Anafes dobles

ROJO

VERDE-AMARILLO

MASA PRINCIPAL:

ARMADO SOBRE LA CAJA

DE ANAFE

VERDE-AMARILLO

220 V

MASA LLAVE
CONMUTADORA

VERDE-AMARILLO

ROJO

NARANJA

ENCENDIDO 2

GENERADOR DE

NARANJA

BUJÍAS HORNALLAS IZQUIERDAS

BUJÍAS HORNALLAS DERECHAS

AZUL

AZUL

ENCENDIDO1

GENERADOR DE

MASA PRINCIPAL:

ARMADO SOBRE

LA CAJA DE ANAFE

R (VIVO)

C (NEUTRO)

VERDE-AMARILLO

220 V
