Page 1

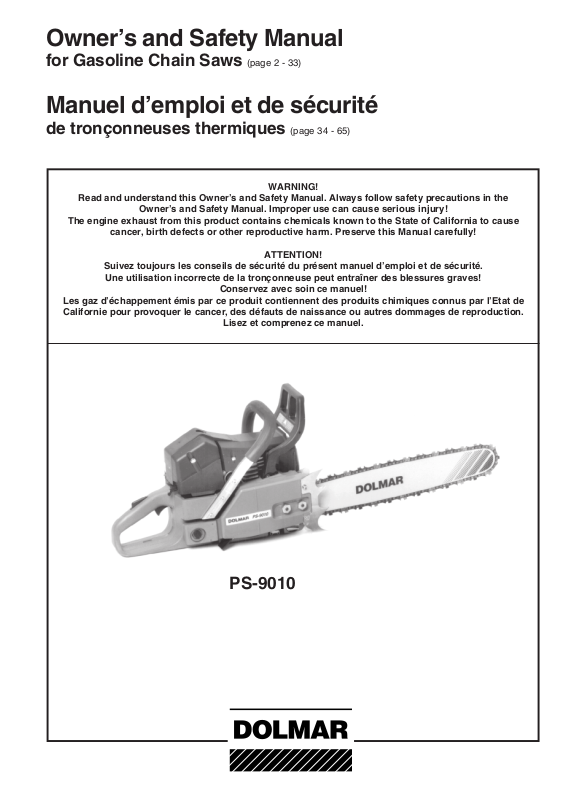

Owner’s and Safety Manual

for Gasoline Chain Saws (page 2 - 33)

Manuel d’emploi et de sécurité

de tronçonneuses thermiques (page 34 - 65)

WARNING!

Read and understand this Owner’s and Safety Manual. Always follow safety precautions in the

Owner’s and Safety Manual. Improper use can cause serious injury!

The engine exhaust from this product contains chemicals known to the State of California to cause

cancer, birth defects or other reproductive harm. Preserve this Manual carefully!

ATTENTION!

Suivez toujours les conseils de sécurité du présent manuel d’emploi et de sécurité.

Une utilisation incorrecte de la tronçonneuse peut entraîner des blessures graves!

Conservez avec soin ce manuel! Les gaz d’échappement émis par ce produit contiennent des produits chimiques connus par l’Etat de Californie pour provoquer le cancer, des défauts de naissance ou autres dommages de reproduction.

Lisez et comprenez ce manuel.

PS-9010

Page 2

EMISSIONS COMPONENT DEFECT WARRANTY COVERAGE

DOLMAR warrant to the initial retail purchaser and each subsequent owner, that this utility equipment was designed, built, and equipped to conform at the time of initial sale to all applicable regulations of the U.S. Environmental Protection Agency (EPA), and that the engine is free of defects in materials and workmanship which would cause this engine to fail to conform with EPA regulations during its warranty period.

For the components listed under PARTS COVERED, the service dealer authorized by DOLMAR will, at no cost to you, make the necessary diagnosis, repair, or replacement necessary to ensure that the engine complies with applicable U.S. EPA regulations.

EMISSION COMPONENT DEFECT WARRANTY PERIOD

The warranty period for this engine begins on the date of sale to the initial purchaser and continues for a period of 2 years.

PARTS COVERED

Listed below are the parts covered by the Emission Components Defect Warranty. Some of the parts listed below may require scheduled maintenance and are warranted up to the first scheduled replacement point for that part.

Fuel Metering System

Ignition System

Carburetor and internal parts Spark plug Fuel filter, if applicable Flywheel Magneto Throttle stopper, if applicable Ignition Coil Choke System, if applicable

Air Induction System Miscellaneous Items Used in Above Systems

Pre filter, if exist Fuel hoses, clamps and sealing gaskets Air filter, Air filter case, Intake manifold

OBTAINING WARRANTY SERVICE

To obtain warranty service, take your engine to the nearest DOLMAR service Center authorized by DOLMAR. Bring your sales receipts indicating date of purchase for this engine. The dealer of service authorized by DOLMAR will perform the necessary repairs or adjustments within a reasonable amount of time and furnish you with a copy of the repair order. All parts and accessories replaced under this warranty become the property of DOLMAR.

WHAT IS NOT COVERED

• Conditions resulting from tampering, misuse, improper adjustment (unless they were made by the service dealer authorized by DOLMAR during a warranty repair), alteration, accident, failure to use the recommended fuel and oil, or not performing required maintenance services.

• The replacement parts used for required maintenance services.

• Consequential damages such as loss of time, inconvenience, loss of use of the engine or equipment, etc.

• Diagnosis and inspection charges that do not result in warranty-eligible service being performed.

• Any non-authorized replacement part, or malfunction of authorized parts due to use of non-authorized parts.

OWNER’S WARRANTY RESPONSIBILITIES

As the engine owner, you are responsible for the performance of the required maintenance listed in your owner’s manual. DOLMAR recommends that you retain all receipts covering maintenance on your engine, but DOLMAR cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance. As the engine owner, you should however be aware that DOLMAR may deny warranty coverage if your engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your engine to the nearest service dealer authorized by DOLMAR when a problem exists. If you have any questions regarding your warranty rights and responsibilities, you should contact the DOLMAR Warranty service

Department at 1-888-OPE-PART for the information.

THINGS YOU SHOULD KNOW ABOUT THE EMISSION CONTROL SYSTEM WARRANTY:

MAINTENANCE AND REPAIRS

You are responsible for the proper maintenance of the engine. You should keep all receipts and maintenance records covering the performance of regular maintenance in the event questions arise. These receipts and maintenance records should be transferred to each subsequent owner of the engine. DOLMAR reserves the right to deny warranty coverage if the engine has not been properly maintained. Warranty claims will not be denied, however, solely because of the lack of required maintenance or failure to keep maintenance records.

MAINTENANCE, REPLACEMENT OR REPAIR OF EMISSION CONTROL DEVICES AND SYSTEMS MAY BE PERFORMED BY ANY REPAIR ESTABLISHMENT OR INDIVIDUAL; HOWEVER, WARRANTY REPAIRS MUST BE PERFORMED BY A SERVICE DEALER AUTHORIZED BY DOLMAR. THE USE OF PARTS THAT ARE NOT EQUIVALENT IN PERFORMANCE AND DURABILITY TO AUTHORIZED PARTS MAY IMPAIR THE EFFECTIVENESS OF THE EMISSION CONTROL SYSTEM AND MAY HAVE A BEARING ON THE OUTCOME OF A WARRANTY CLAIM.

If other than the parts authorized by DOLMAR are used for maintenance replacements or for the repair of components affecting emission control, you should assure yourself that such parts are warranted by their manufacturer to be equivalent to the parts authorized by DOLMAR in their performance and durability.

HOW TO MAKE A CLAIM

All repair qualifying under this limited warranty must be performed by a service dealer authorized by DOLMAR. In the event that any emission-related part is found to be defective during the warranty period, you shall notify DOLMAR Warranty service Department at 1-888-OPE-PART and you will be advised of the appropriate warranty service dealer or service providers where the warranty repair can be performed.

Page 3

WARNING !

Careless or improper use of this product can cause serious or even fatal injury. Before operating a chain saw or other DOLMAR products it is important that you read, fully understand and carefully follow the instructions outlined in this owners manual. Kickback may cause severe or fatal injury and is one of many potential dangers in operating a chain saw. Kickback and other safety related precautions are described in detail within this owners manual. Additional owners manuals are available from DOLMAR, 4680 River Green Parkway, Duluth, GA 30096, USA, Telephone 1-888-OPE-PART.

This product complies with: American National Standard Institute B 175.1-1991 chain saw safety standard.

Canadian Standards Association Z62.1-95 chain saw safety standard.

Society of Automotive Engineers SAEJ 335-Jun 95 „Multiposition small engine exhaust system fire ignition

suppression”

With the purchase of this chain saw you have chosen a German quality product. Important instructions for the assembly and operation of this saw are given in this manual. For your own safety, we ask you to read the accident prevention instructions very carefully before putting your chain saw into operation, as incorrect handling can, despite all precautions, lead to accidents. With a little care and attention you will have good service and lasting satisfaction from this first-rate product. The following industrial property rights apply: US 5411382, EP 0440827, EP0560201, GBM 8909508, GBM 8913638, GBM 9203378.

DOLMAR PS-9010

Contents Page

Packing ................................................................................ 3

Delivery inventory ...............................................................4

Symbols ...............................................................................4

SAFETY PRECAUTIONS ............................................... 5-16

Denomination of components ......................................... 17

Technical data ...................................................................18

PUTTING INTO OPERATION ...................................... 19-24

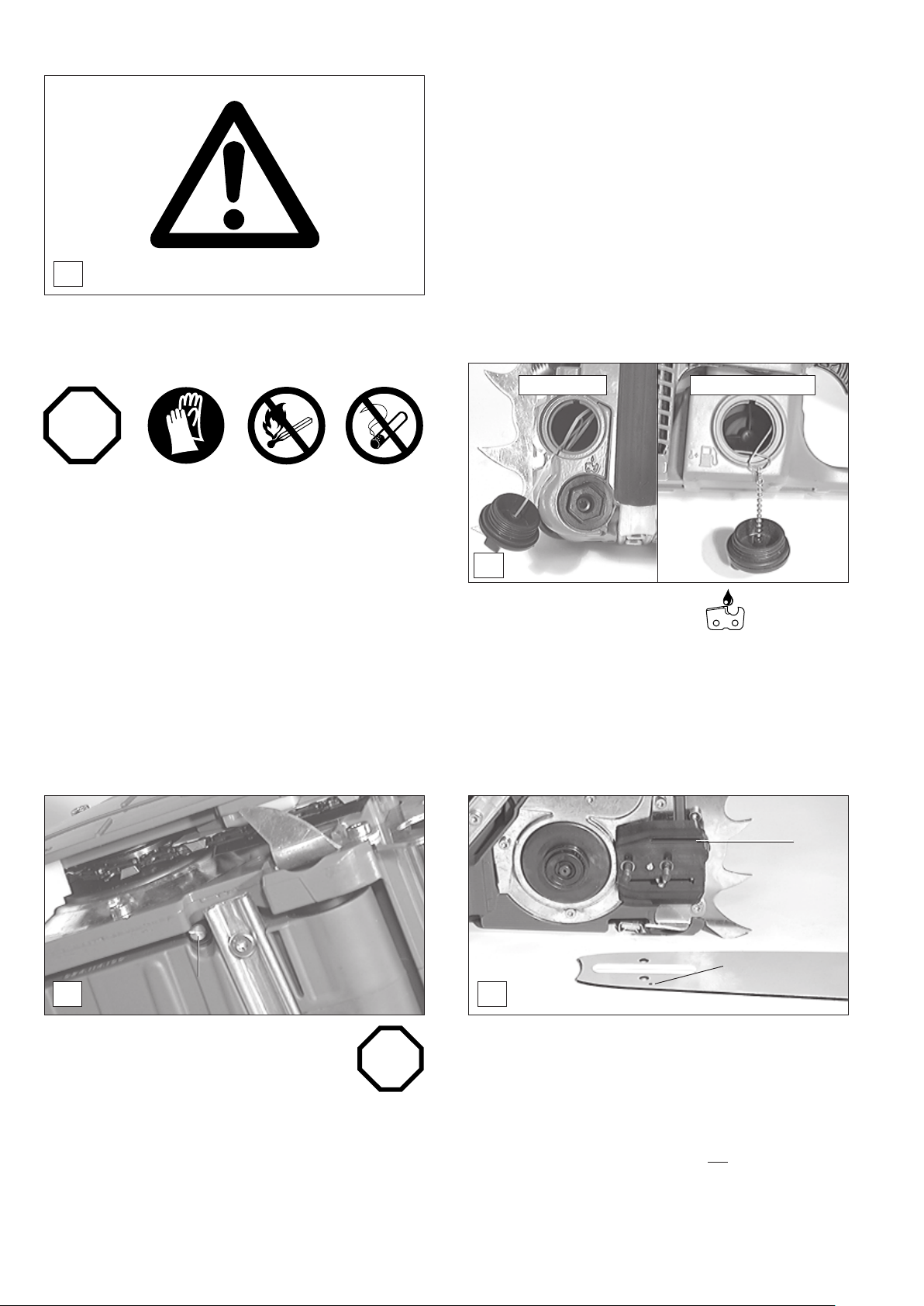

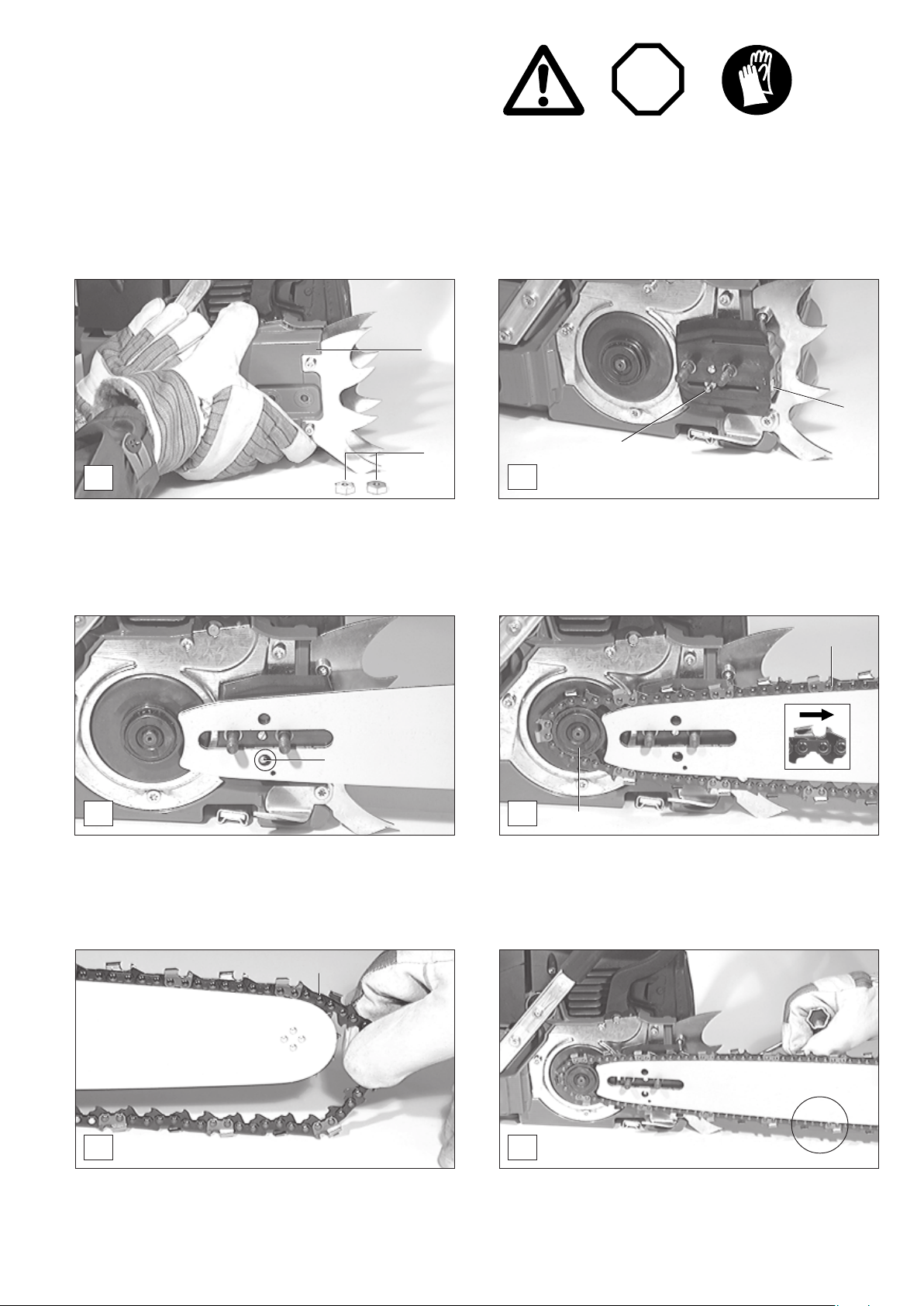

Mounting the guide bar and saw chain ............................... 19

Tightening the saw chain .................................................... 20

Chain brake ......................................................................... 20

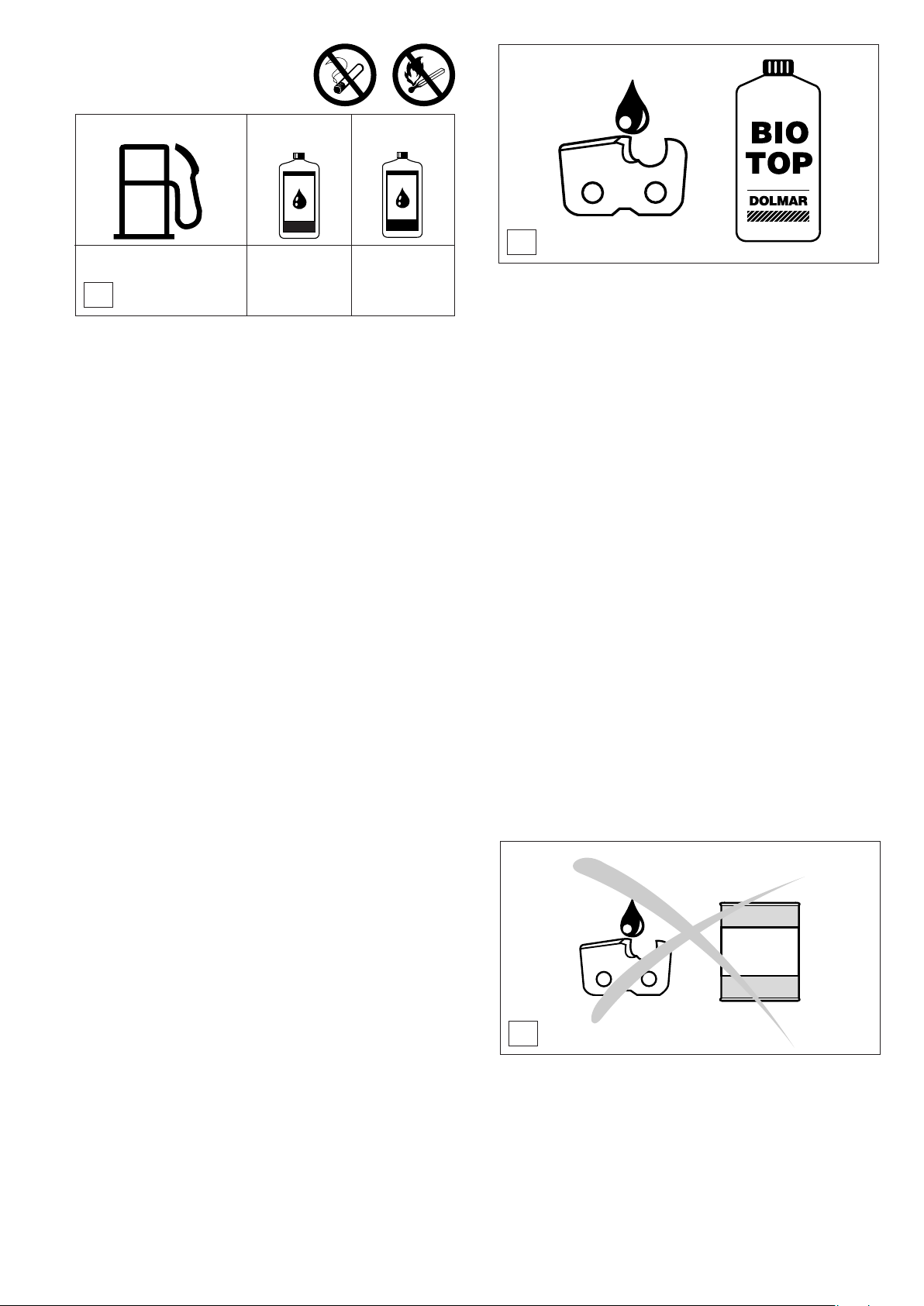

Fuels / Refuelling ................................................................ 21

Adjusting the chain lubrication ............................................ 22

Starting and stopping the engine ........................................ 23

Checking the chain brake ...................................................23

Checking the chain lubrication ............................................23

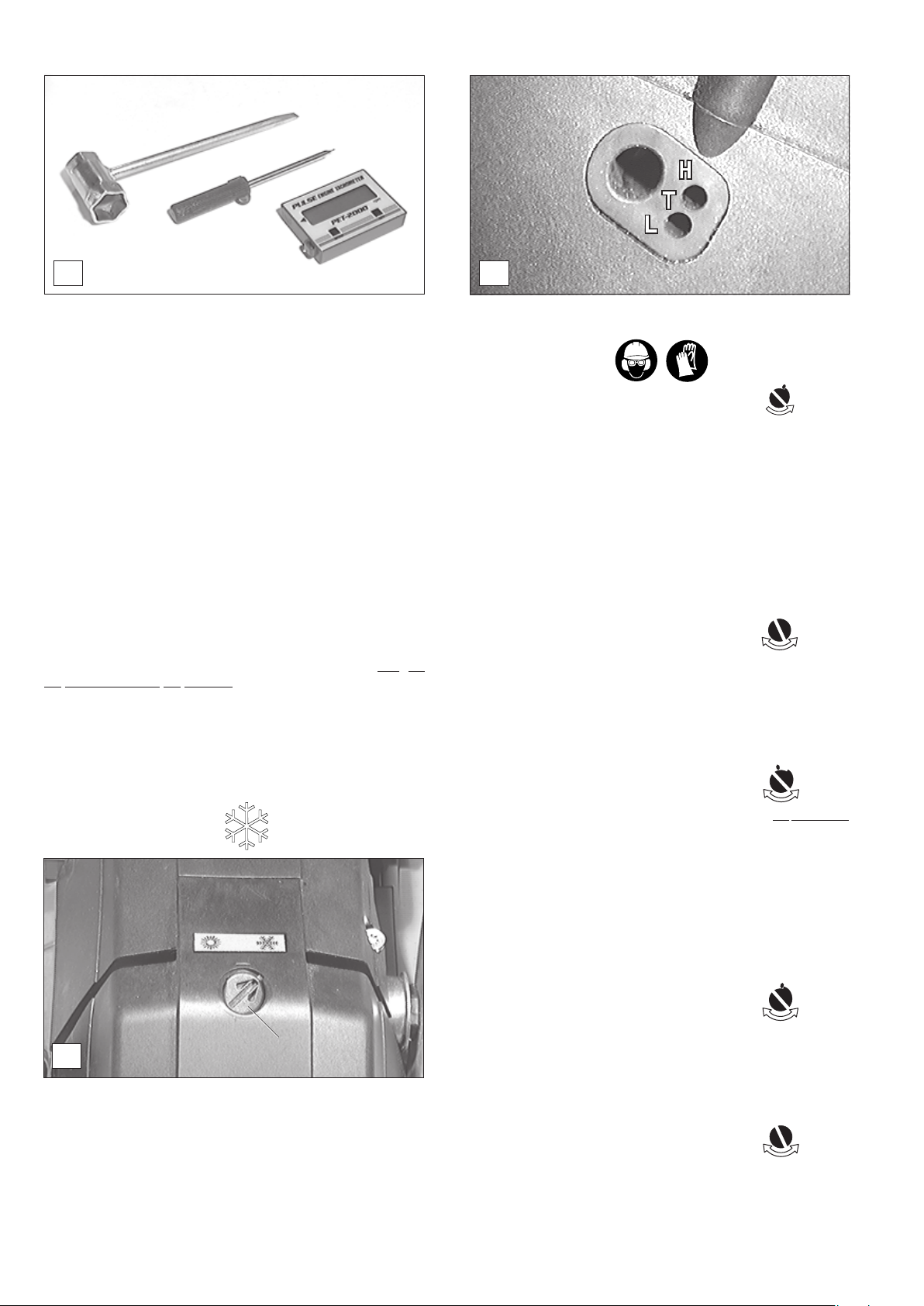

Adjusting the carburetor ..................................................24

Working in winter ..............................................................24

MAINTENANCE............................................................ 25-31

Page

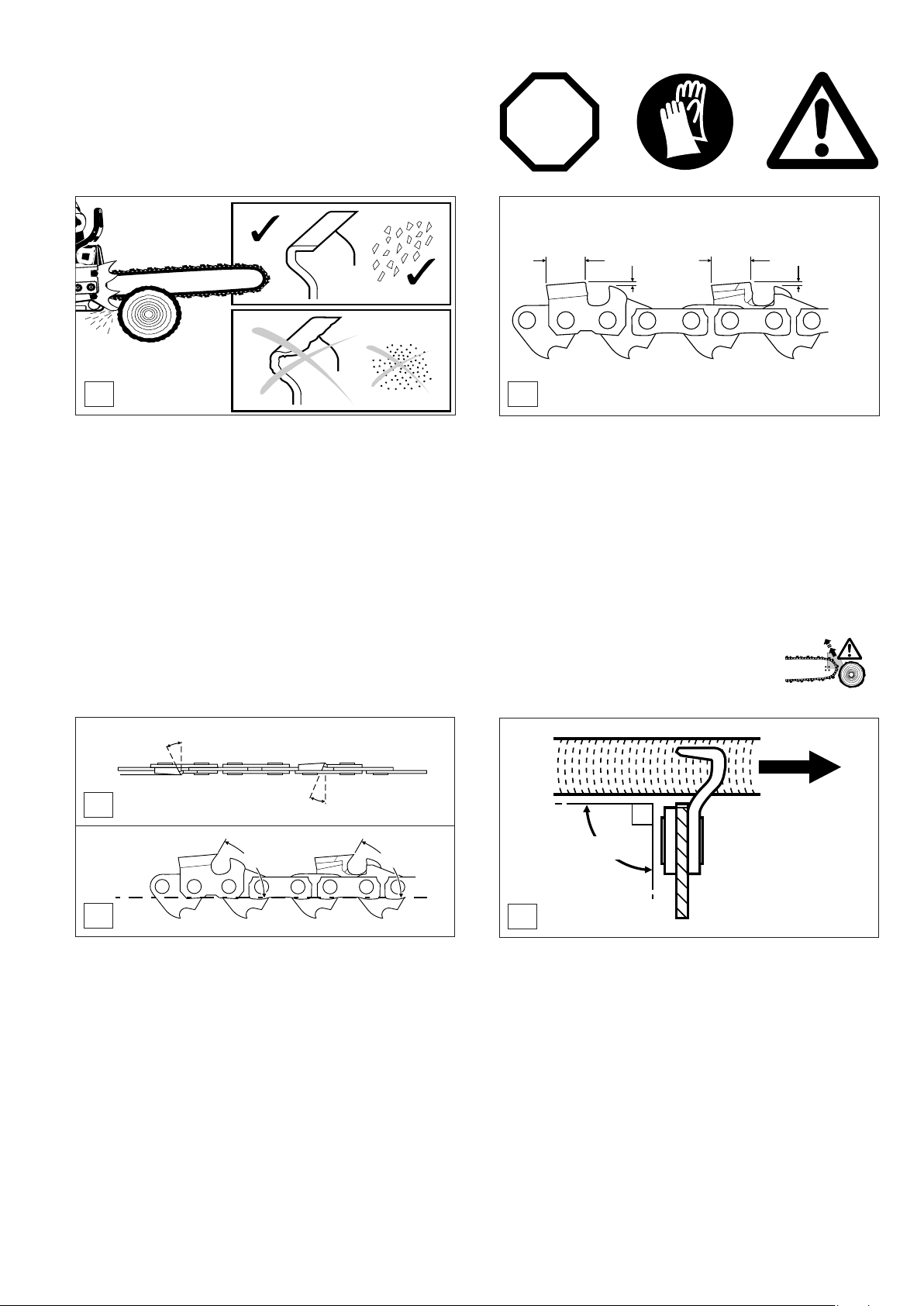

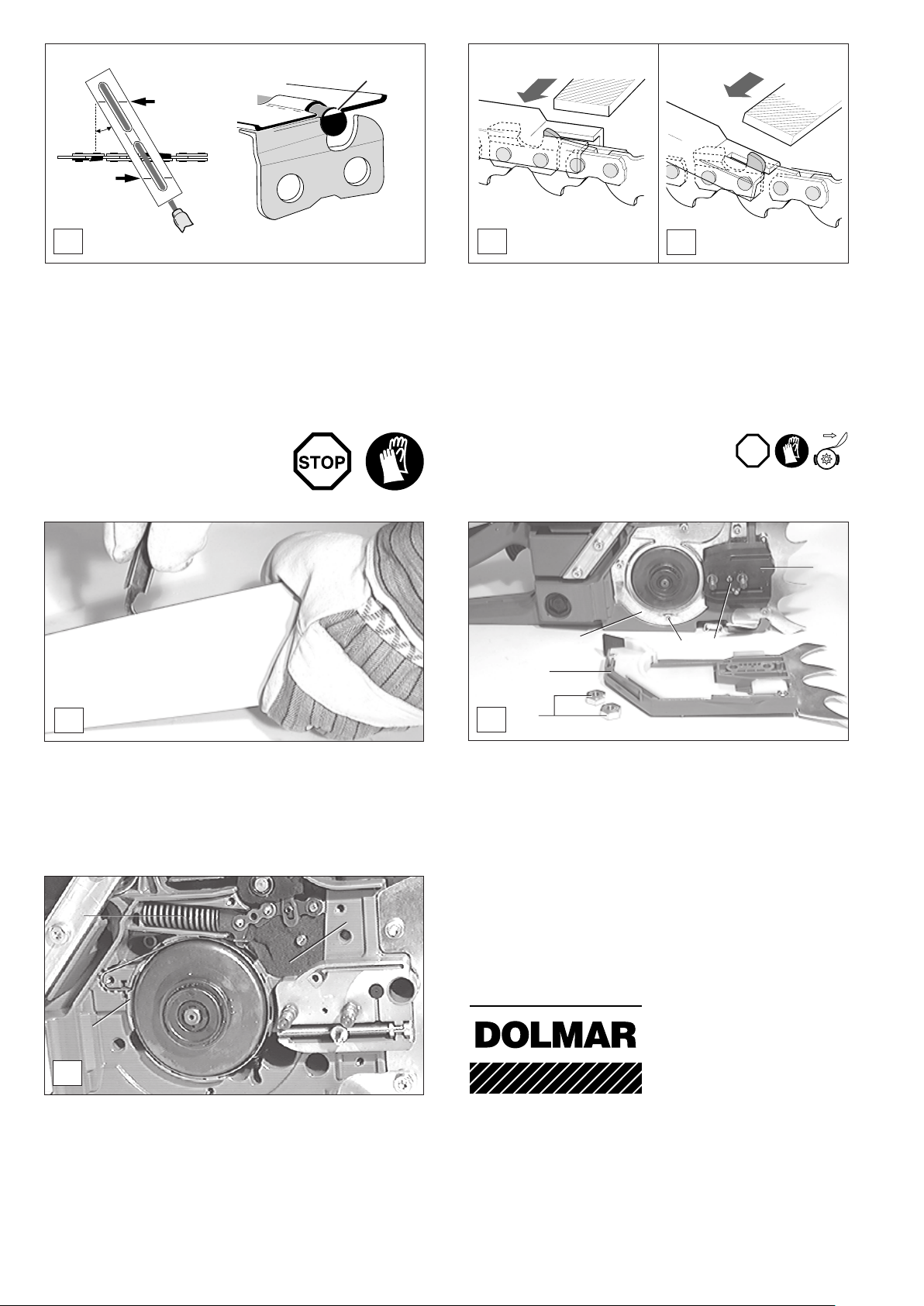

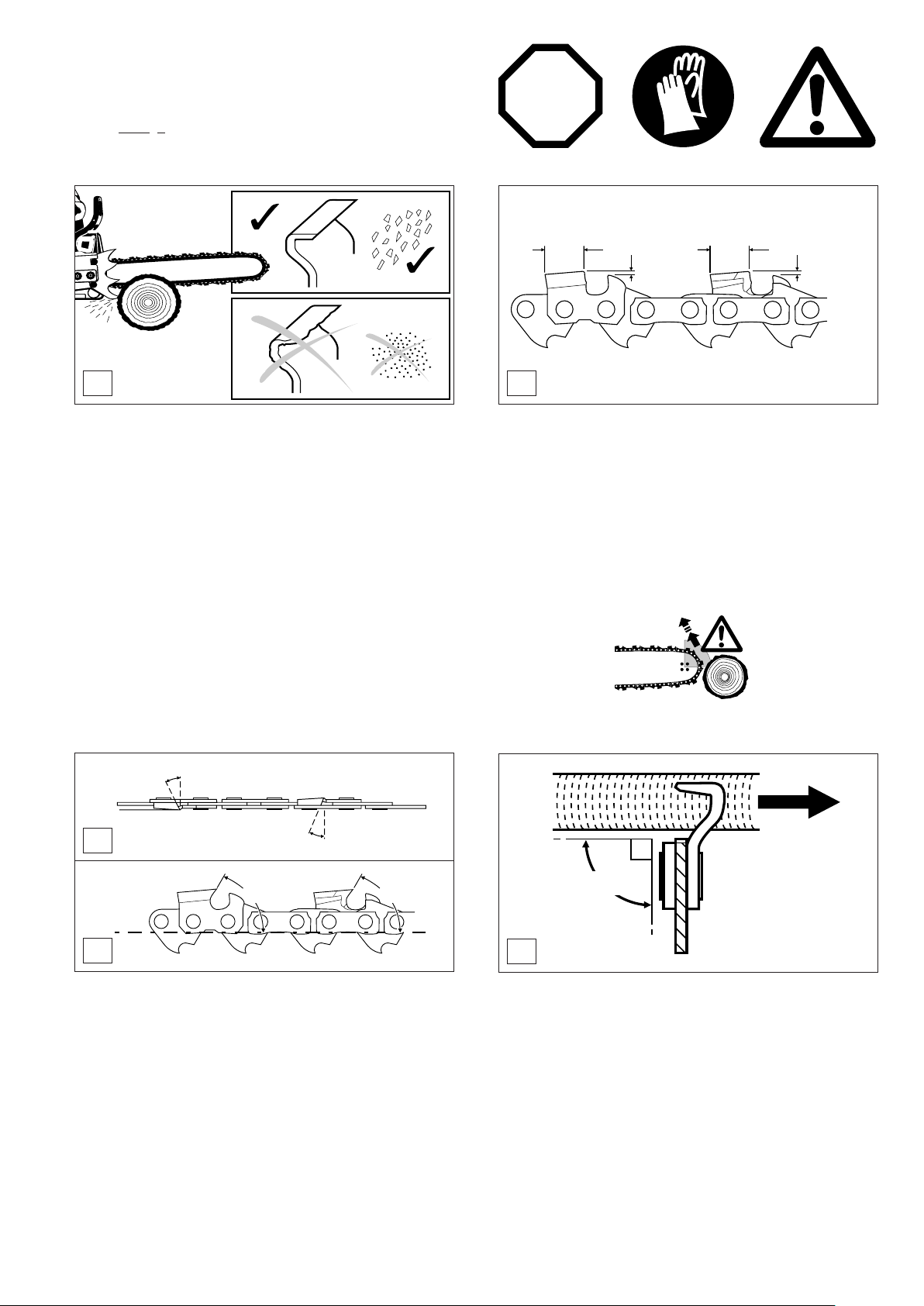

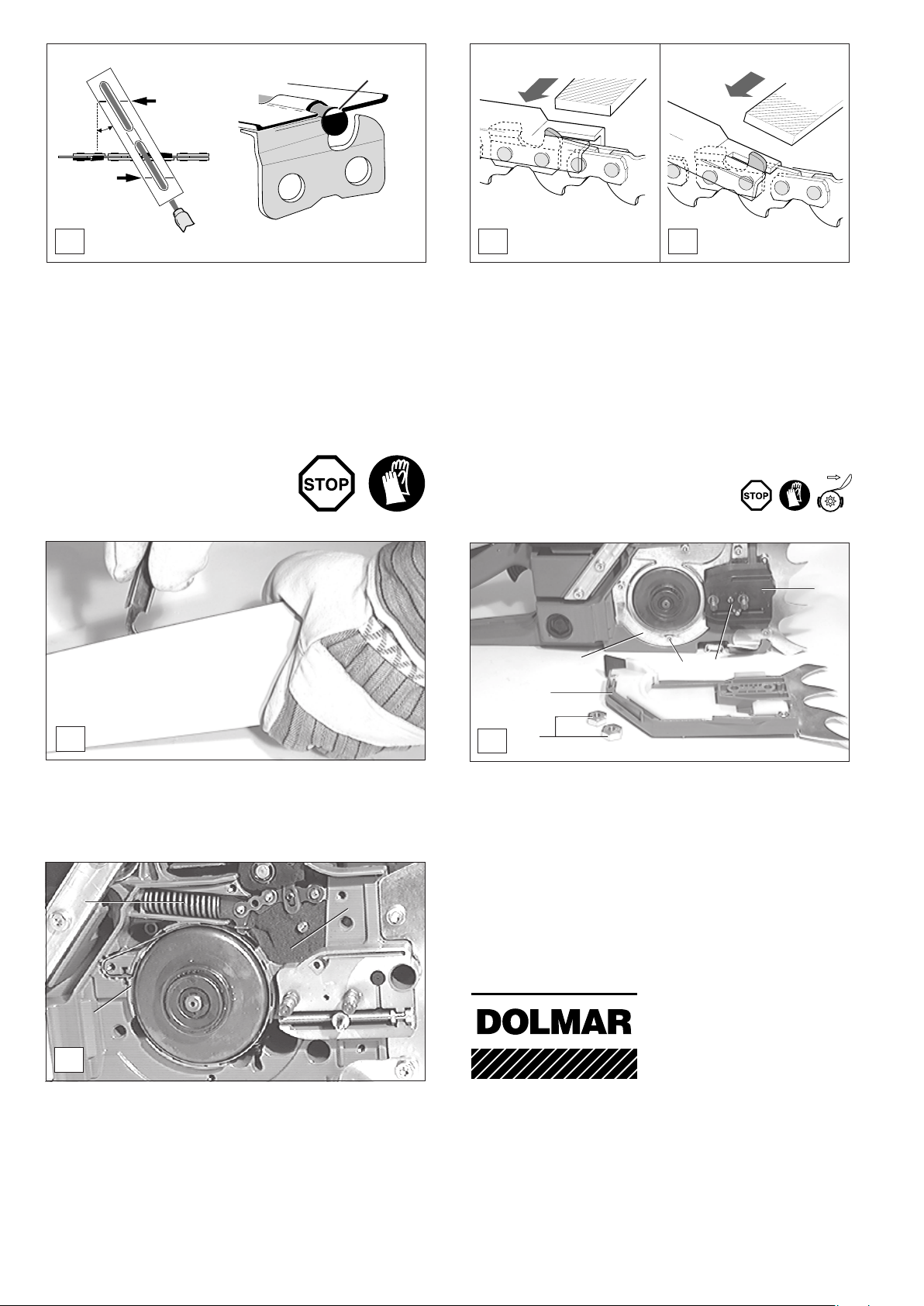

Sharpening the saw chain ............................................. 25-26

Cleaning the guide bar ........................................................26

Cleaning the chain brake band ........................................... 26

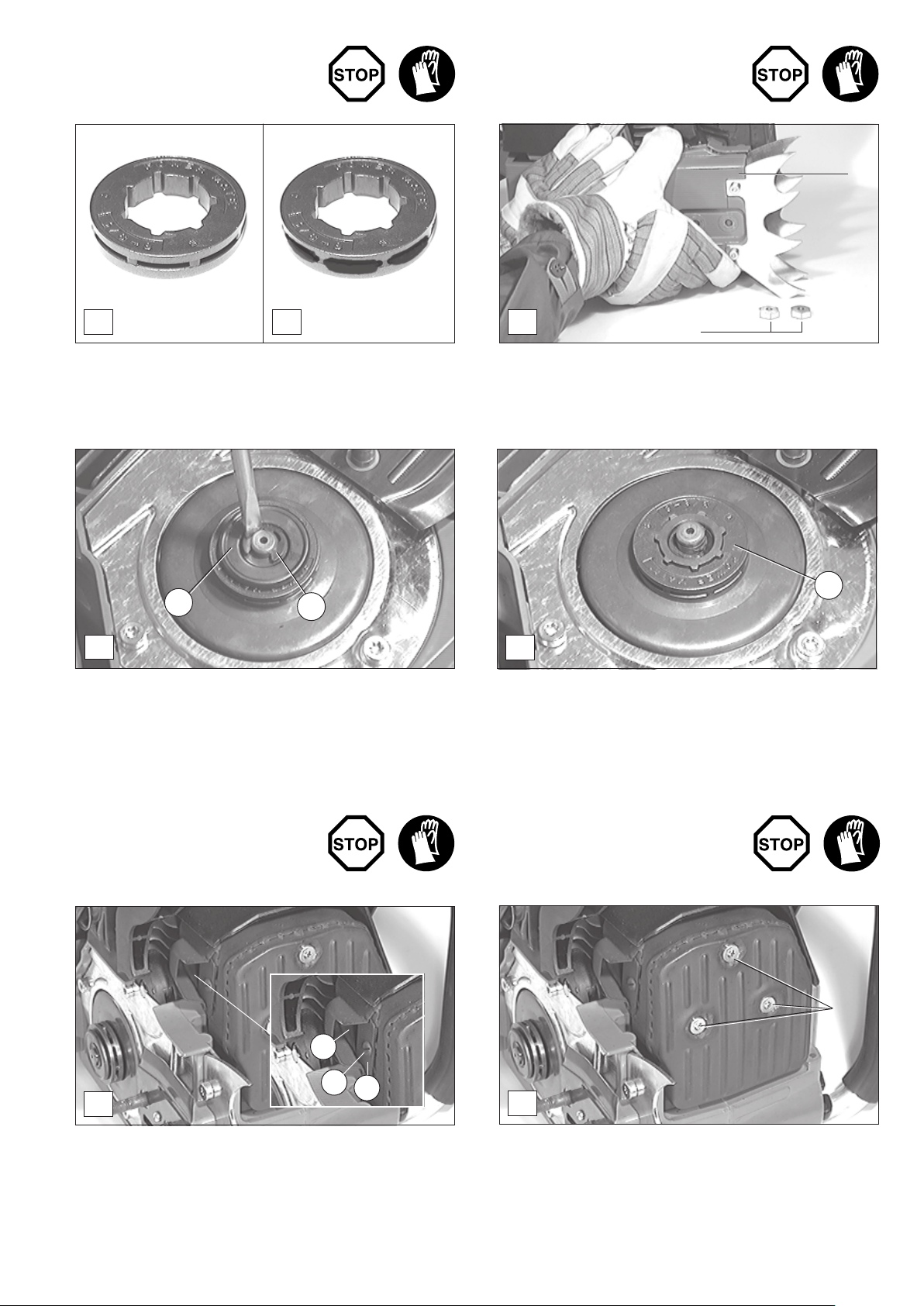

Checking and replacing the sprocket ..................................27

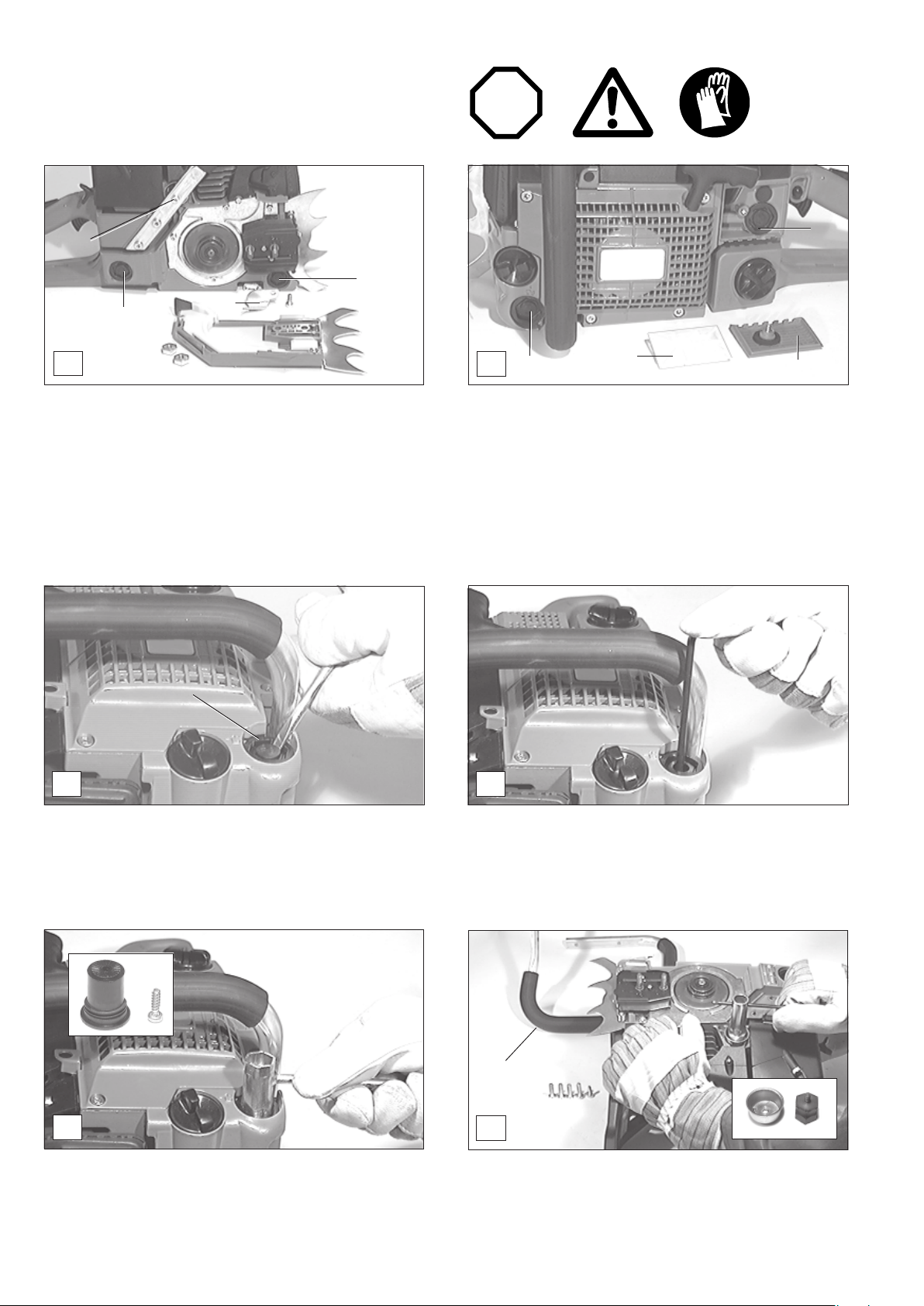

Replacing / cleaning the spark arrester screen ................... 27

Checking the muffler screws ...............................................27

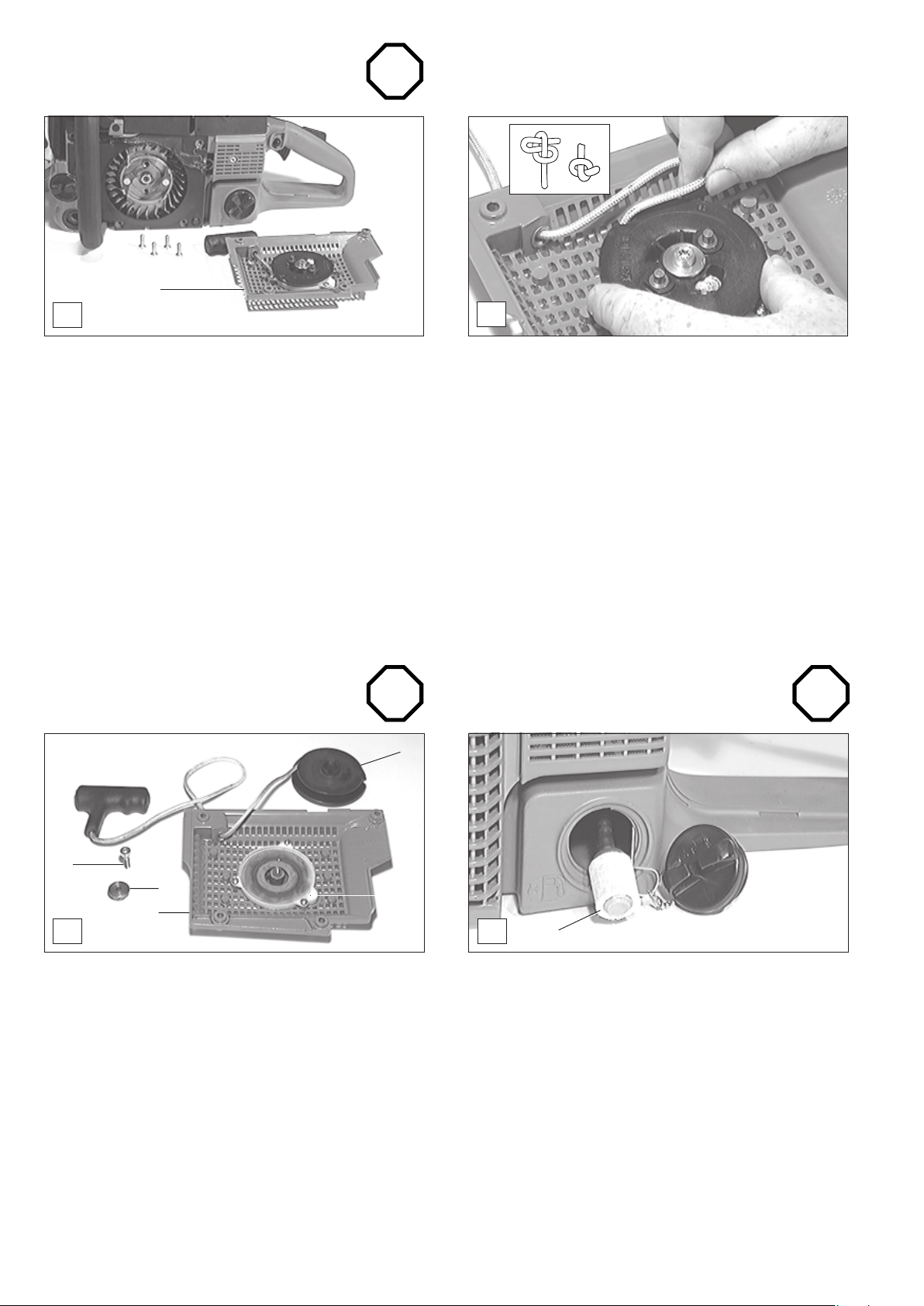

Replacing the starter cable ................................................. 28

Replacing the return spring .................................................28

Replacing the fuel filter........................................................28

Cleaning the air filter ...........................................................29

Replacing the spark plug.....................................................29

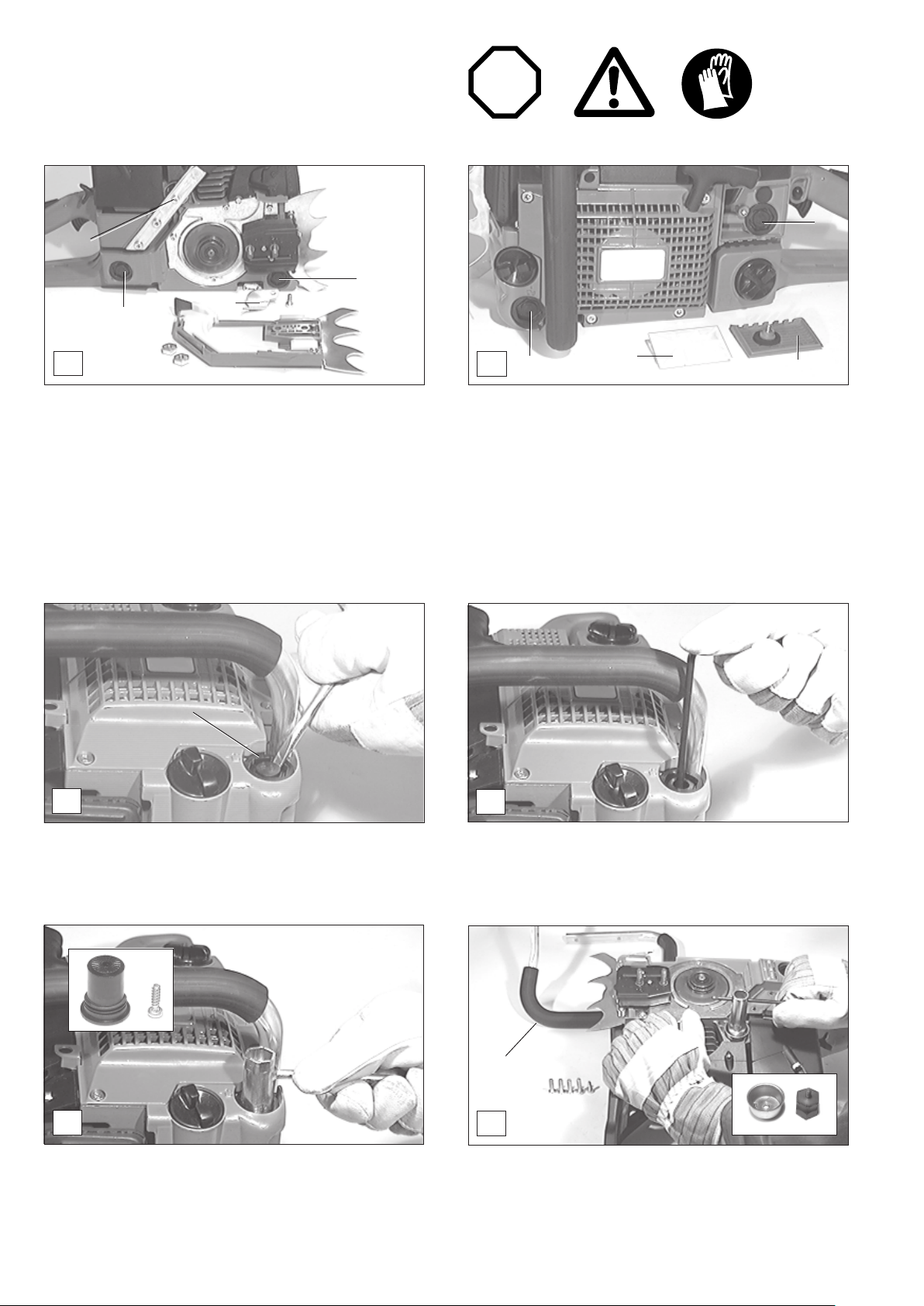

Replacing the vibration damper .......................................... 29

Instructions for periodic maintenance ................................. 31

Service, spare parts and guarantee .......................... 31-32

Troubleshooting ................................................................ 32

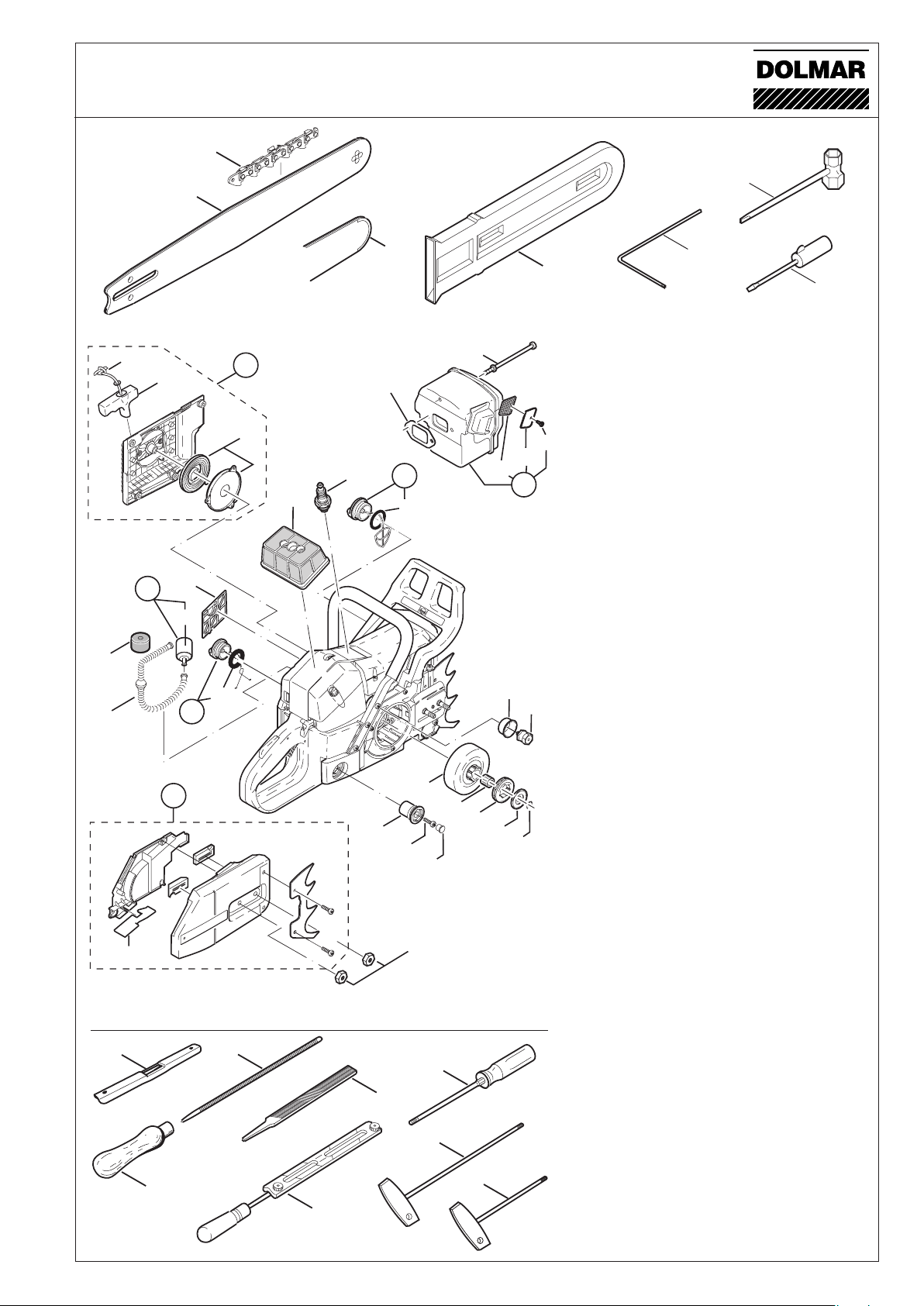

Extract from spare parts list ............................................ 33

The DOLMAR PS-9010 will be delivered in a protective cardboard box to prevent transport damage. Cardboard is a basic raw material and is consequently reuseable or suitable for recycling (waste paper recycling).

RE Y

Page 4

STOP

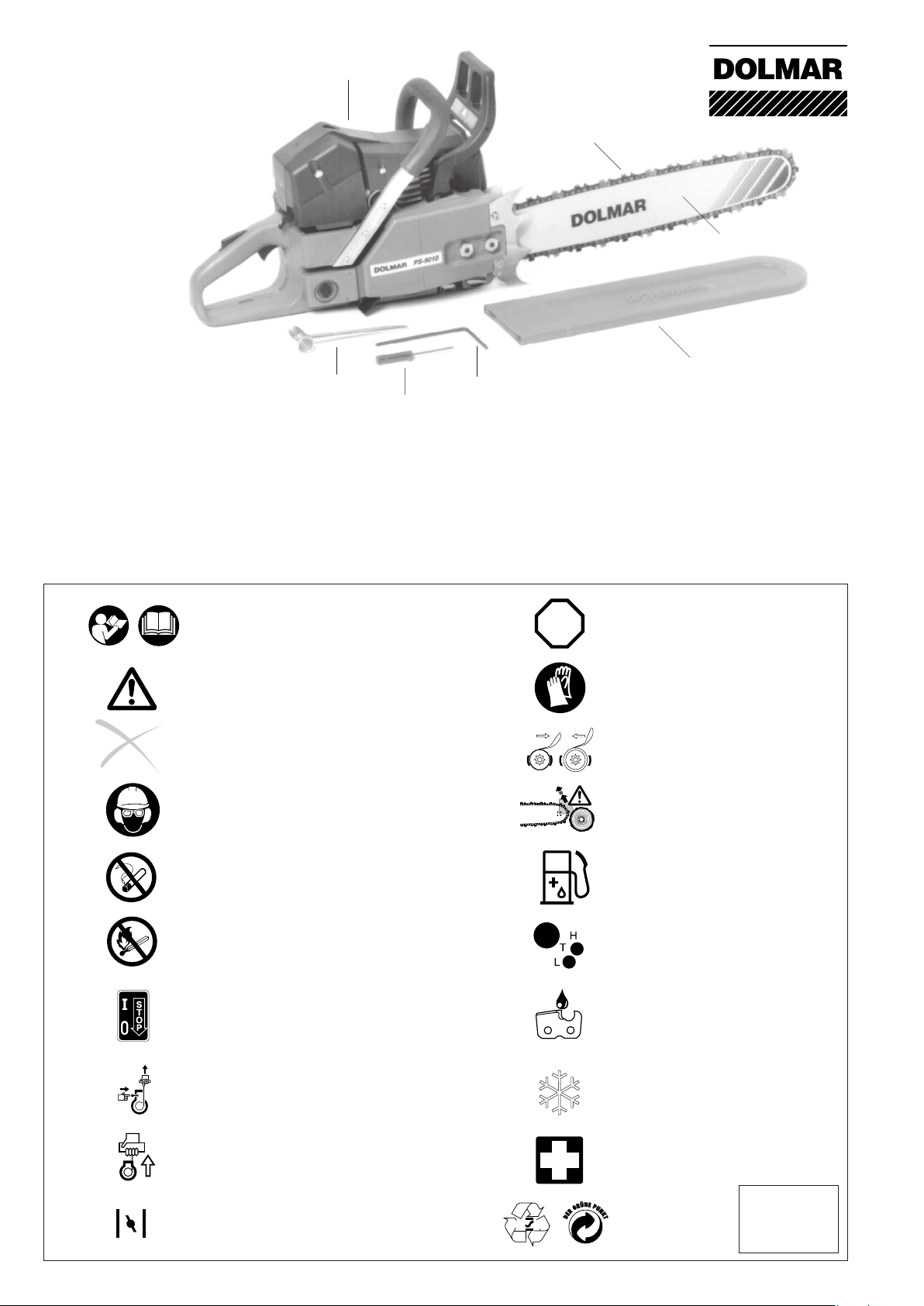

Delivery inventory

1 Chain saw 2 Saw chain 3 Guide bar 4 Chain protection cover 5 Universal wrench 6 Wrench 7 Screw driver for carburetor adjustment 8 Owner’s and Safety Manual (not shown)

In case one of the parts listed should not be included in the delivery inventory, please consult your sales agent.

Symbols

You will notice the following symbols on the chain saw and in the Owner’s and Safety Manual:

Read Owner’s and Safety Manual and follow the warning

Stop engine!

and safety precautions!

Particular care and caution!

Forbidden!

Wear protective helmet, eye

Wear protective gloves!

Chain brake

Caution, kickback!

and ear protection!

No smoking!

No open fire!

On/Off (I/O) switch

Press starting valve

Engine - manual start

Choke lever

RE Y

Fuel and oil mixture

Carburetor adjustment

Chain oil fill/oil pump

Working in winter

First aid

Further symbols

Recycling

see page 6.

Page 5

Safety precautions for chain saw operators

Additional safety precautions

While operating the chain saw please observe the following rules:

a) Contact of the guide bar nose with any object

should be avoided.

b) Tip contact may cause the guide bar to move

suddenly upward and backward, which may cause serious or fatal injury.

c) Always operate the chain saw with both hands.

WARNING!

Read and follow all safety precautions in the Owner’s and Safety Manual. Failure to follow instructions could result in serious injury. It is recommended to lend the chain saw only to people who are experienced in working with chain saws. Always hand over the Owner’s and Safety Manual.

WARNING!

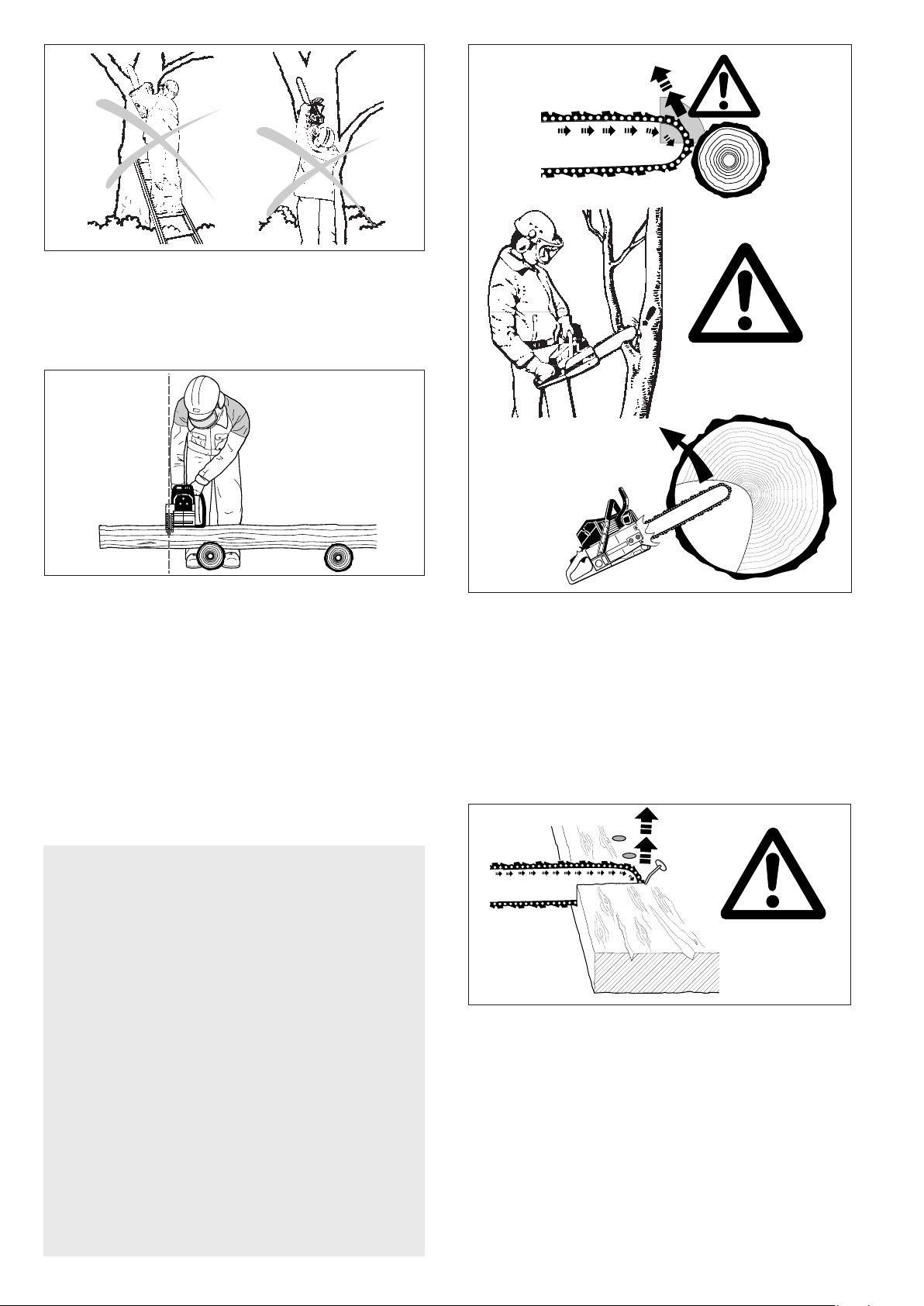

This chain saw is capable of severe kickback that could result in serious injury to the operator. Do not operate this chain saw unless you have extraordinary cutting needs and experience in and special training for dealing with kickback. Chain saws with significantly reduced kickback potential are available.

WARNING!

Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut. This contact may abruptly stop the saw chain and in some cases may cause a lightning fast reverse reaction, kicking the guide bar up and back towards the user, or push the guide bar back towards the operator. Kickback may cause you to lose control of the saw.

As a chain saw user, you can take several steps to reduce the risk of a kickback and potential injury.

A. With a basic understanding of kickback, you

can reduce or eliminate the element of surprise. It is a sudden surprise that contributes to accidents.

B. Keep a good firm grip on the saw with both

hands, your right hand on the rear grip and your left hand on the tubular handle, when the engine is running. Use a firm grip with thumbs and fingers encircling the chain saw handles. A firm grip can neutralize kickback and help you maintain control of the saw. Don’t let go!

C. Make sure that the area in which you are

cutting is free from obstructions. Do not let the nose of the guide bar contact the log, branch, or any other obstructions which could be hit

while you are operating the saw. D. Do not overreach or cut above shoulder height. E. Follow manufacturer’s sharpening and main-

tenance instructions for the saw chain. F. Only use replacement bars and chains speci-

fied by the manufacturer or the equivalent.

The following additional safety precautions should be observed by all users of chain saws:

1. Do not operate a chain saw when you are fatigued.

2. Use safety footwear; snug-fitting clothing; protective gloves; and eye, hearing, and head protection devices.

3. Use caution when handling fuel. Move the chain saw at least 10 feet (3 m) from the fueling point before starting the engine.

4. Do not allow other persons to be near the chain saw when starting or cutting with the chain saw. Keep bystanders and animals out of the work area.

5. Do not start cutting until you have a clear work area, secure footing, and a planned retreat path from the falling tree.

6. Keep all parts of your body away from the saw chain when the engine is running.

7. Before you start the engine, make sure that the saw chain is not contacting anything.

8. Carry the chain saw with the engine stopped, the guide bar and saw chain to the rear, and the muffler away from your body.

9. Do not operate a chain saw that is damaged, is improperly adjusted, or is not completely and securely assembled. Be sure that the saw chain stops moving when the throttle control trigger is released.

10. Shut off the engine before setting it down.

11. Use extreme caution when cutting small size brush and saplings because slender material may catch the saw chain and be whipped toward you or pull you off balance.

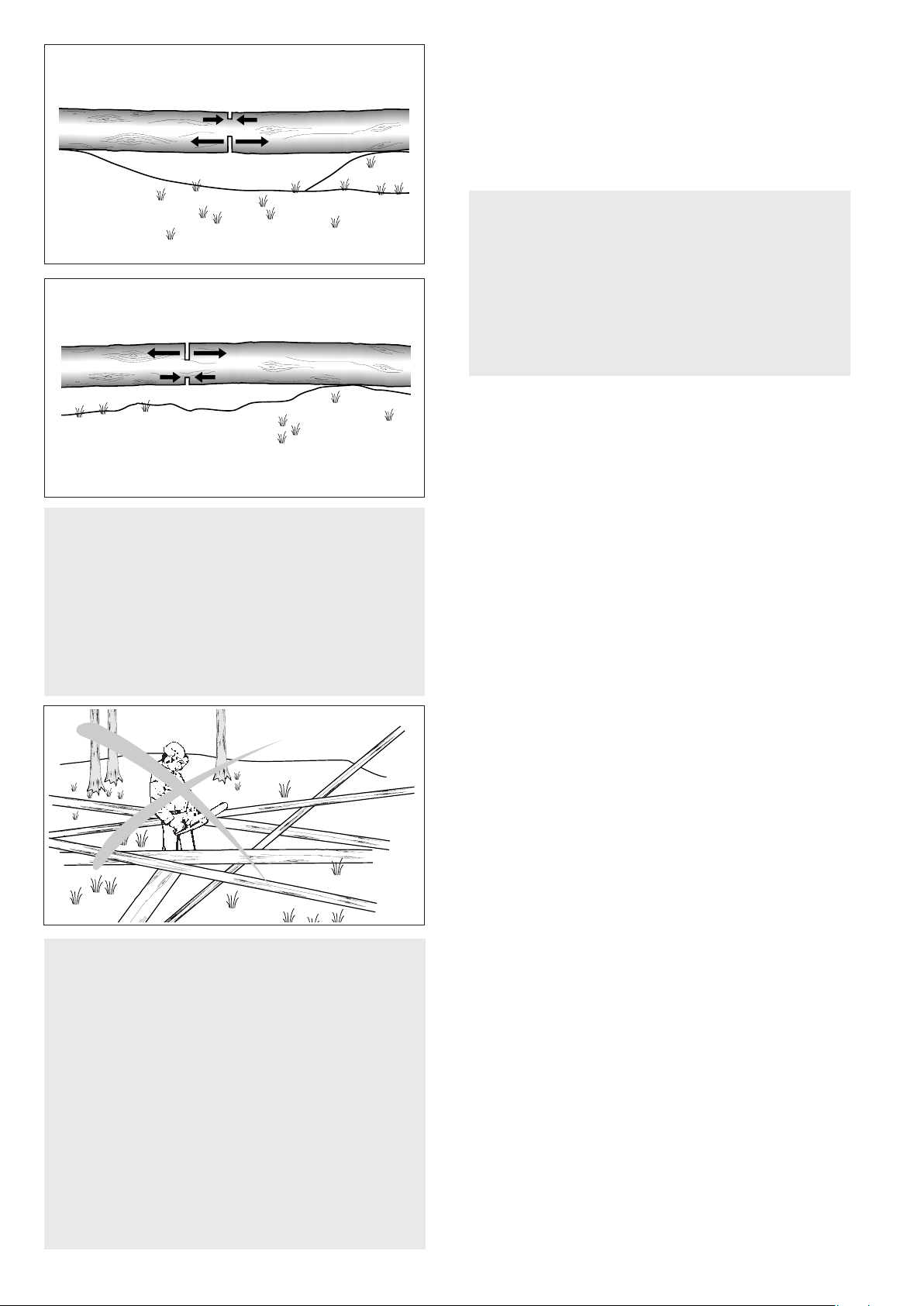

12. When cutting a limb that is under tension be alert for springback so that you will not be struck when the tension on the wood fibers is released.

13. Keep the handles dry, clean, and free of oil or fuel mixture.

14. Operate the chain saw only in well-ventilated areas.

15. Do not operate a chain saw in a tree unless you have been specifically trained to do so.

16. All chain saw service, other than the items listed in the Owner’s Manual maintenance instructions, should be performed by DOLMAR . (For example, if improper tools are used to remove the flywheel or if an improper tool is used to hold the flywheel in order to remove the clutch structural damage to the flywheel could occur and could subsequently cause the flywheel to burst.)

17. When transporting your chain saw, use the chain protection cover.

18. Low kickback bars and low kickback chains are designed to reduce the risk of kickback injury. Ask your DOLMAR dealer about these devices.

Page 6

General Safety Precautions

The use of any chain saw may be hazardous. At full throttle chain speed can reach 45 mph (20 m/s). It is important that you read; fully understand and observe the following safety precautions and warnings. Read the Owner’s Manual and the safety instructions periodically.

WARNING !

Reactive forces, including kickback, can be dangerous. Careless or improper use of any chain saw may cause serious or fatal injury.

Have your DOLMAR dealer show you how to operate your chain saw. Observe all applicable local safety regulations, standards and ordinances.

Contact of the guide bar tip with any object should be avoided! Tip contact may cause the guide bar to move suddenly upward and backward, which may cause serious injury!

Always use two hands when operating the chain saw!

The operator

WARNING!

Minors should never be allowed to use a chain saw.

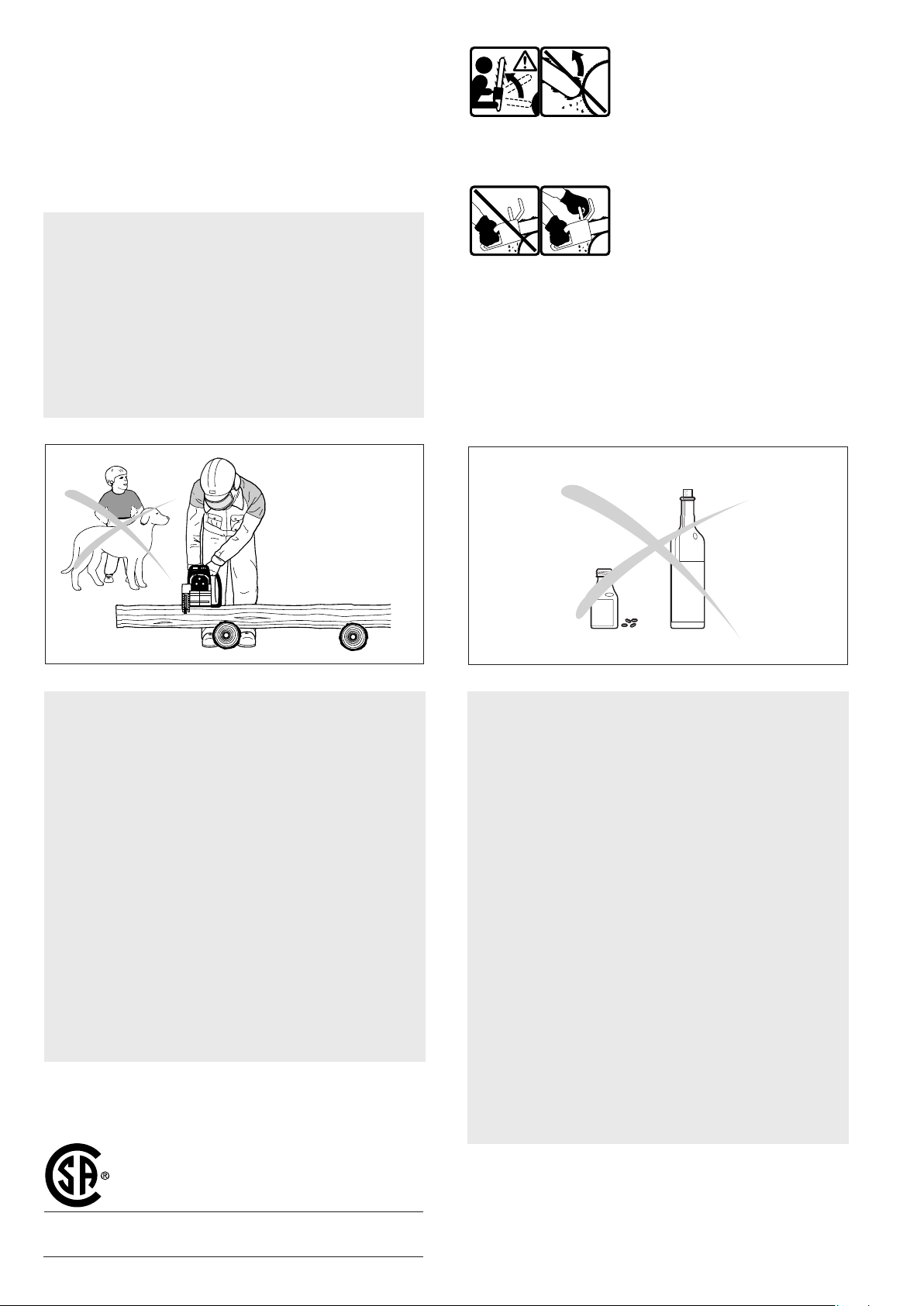

Bystanders, especially children and animals should not be allowed in the area where a chain saw is in use (fig. 1). Never let the saw run unattended. Store it in a locked place away from children. Fill the fuel tank to 7/8 th full (see storing the saw). Do not lend your chain saw without this Owner’s Manual. Be sure that anyone using your saw understands the information given.

Physical Condition

You must be in good physical condition and mental health and not under the influence of any substance (drugs, alcohol), which might impair vision, dexterity or judgment.

WARNING !

Prolonged use of chain saws exposing the operator to vibrations may produce Whitefinger disease (Raynaud’s phenomenon). This phenomenon reduces the hand’s ability to feel and regulate temperature, produces numbness and burning sensations and may cause nerve and circulation damage and tissue necrosis.

Proper use of a chain saw involves

1. the operator

2. the saw

3. the use of the saw.

Discription of symbols used on chain saws:

Z 62.1-95

Class 1A

ANSI B175.1-1991

Compliance with CSA -Standards

Compliance with ANSI -Standards

All DOLMAR saws are therefore provided with an antivibration system which is essential for those using chain saws on a regular or sustained basis. Antivibration systems do not guarantee that you will not sustain Whitefinger disesase, however, they reduce this danger considerably. Nevertheless, continual and regular users should observe their hands and fingers and in case of any abnormal symptoms, seek medical advice immediately.

Page 7

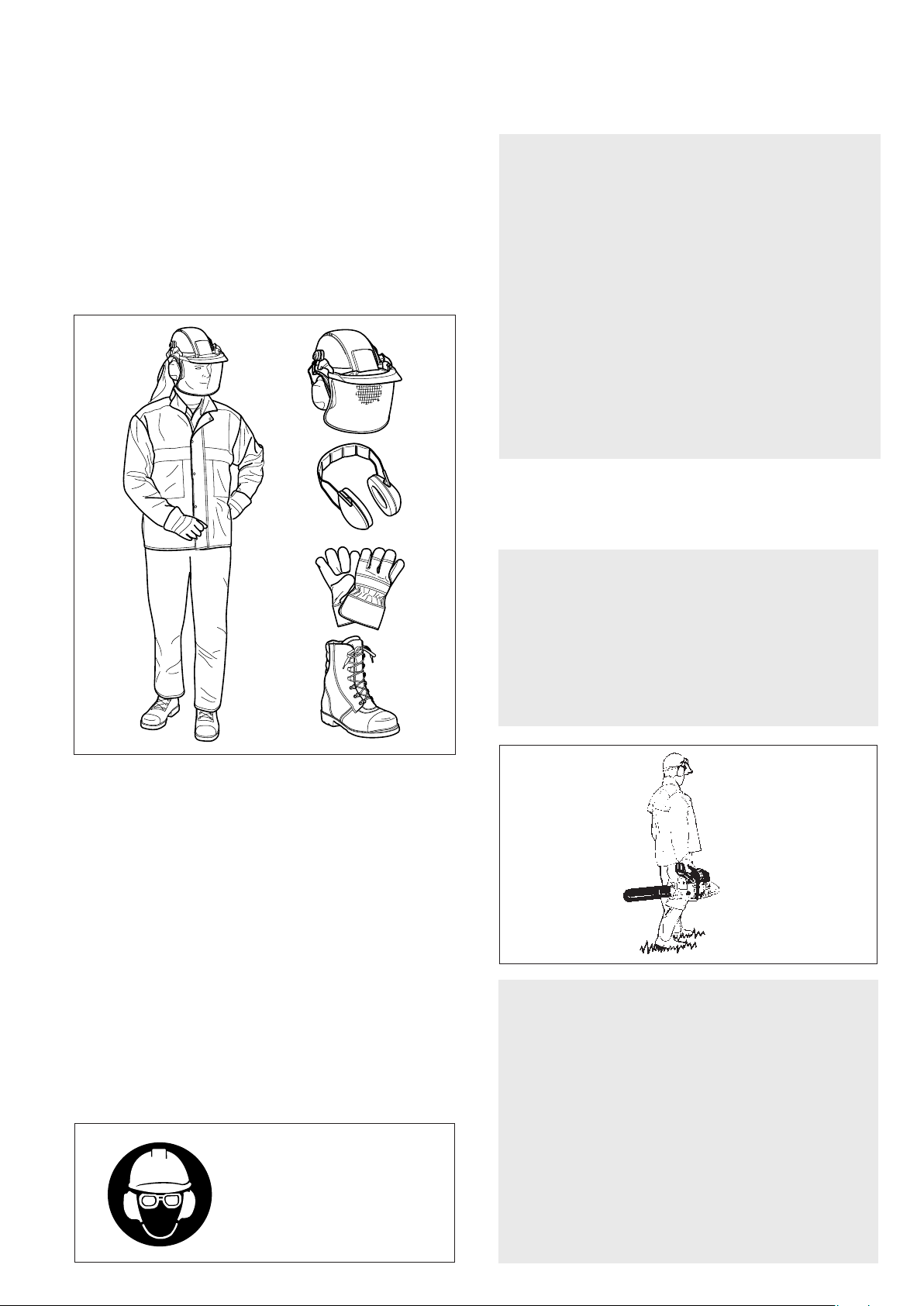

Proper clothing

The saw

Clothing must be sturdy and snug-fitting, but allow complete freedom of movement. Avoid loose-fitting jackets, scarfs, neckties, jewelry, flared or cuffed pants, or anything that could become entangled with the saw or brush. Wear overalls or jeans with a reinforced cutting resistant insert (fig. 3).

Protect your hands with gloves when handling saw and saw chain. Heavy-duty, nonslip gloves improve your grip and protect your hands.

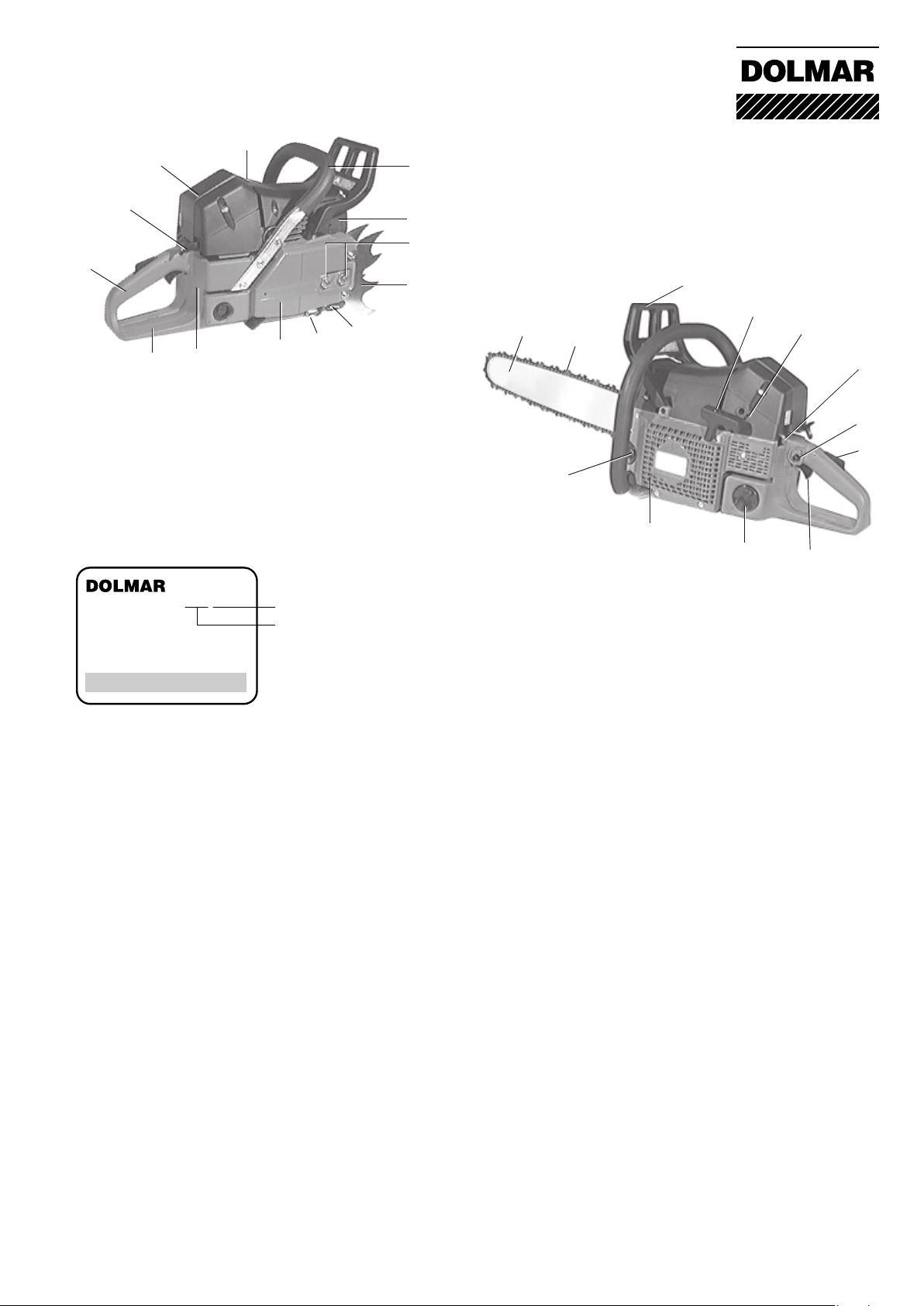

Parts of the chain saw: illustrations and description of parts see page 16.

WARNING !

Never modify a chain saw in any way. Only attachments supplied by DOLMAR or expressly approved by DOLMAR for use with the specific saw are authorized.

WARNING !

Bow guide bars substantially increase the potential for kickback and severe or fatal injury due to the greater kickback zone of the bow design. Bow guide bars are not recommended for use on DOLMAR chain saws nor are they approved by the ANSI B 175.1-1991 chain saw safety standard.

The use of the saw

Transporting the chain saw

Good footing is most important in chain saw work. Wear sturdy boots with nonslip soles. Steel-toed safety boots are recommended.

Proper eye protection is a must. Non-fogging, vented goggles and a face screen is recommended. Their use reduces the risk of eye and facial injury.

Wear an approved safety hard hat to protect your head. Chain saw noise may damage your hearing. Always wear noise protection equipment (ear plugs or ear muffs) to protect your hearing.

Continual and regular users should have their hearing checked regularly.

WARNING!

Always stop the engine before putting a chain saw down or carrying it. Carrying a chain saw with the engine running is extremely dangerous. Accidental acceleration of the engine can cause the chain to rotate. Avoid touching the hot muffler.

By hand: When carrying your saw by hand, the engine must be stopped and the saw must be in the proper position. The chain protection cover should be over the chain and the guide bar must point backwards. When carrying your saw the bar should be behind you (fig. 4).

Wear protective helmet, eye and ear protection!

By vehicle: When transporting in a vehicle, keep

chain and bar covered with the chain guard. Properly secure your saw to prevent turnover, fuel spillage and damage to the saw. Make sure the saw in not exposed to heat or sparks.

Page 8

Chain saw operating instructions

For assembly follow the procedure in the appropriate section "Mounting Guide Bar and Chain" of this manual. DOLMAR chain, guide bar and sprocket must match each other (see the appropriate section in this manual).

WARNING!

Proper tension of the chain is extremely important. In order to avoid false setting the tensioning procedure must be followed as described in this manual. Always make sure the hexagonal nut(s) for the sprocket guard is (are) tightened securely after tensioning the chain. Check chain tension once more after having tightened the nuts and thereafter at regular intervals (always before starting to work). If the chain becomes loose while cutting, shut off the engine and then tighten. Never try to tighten the chain while the engine is running!

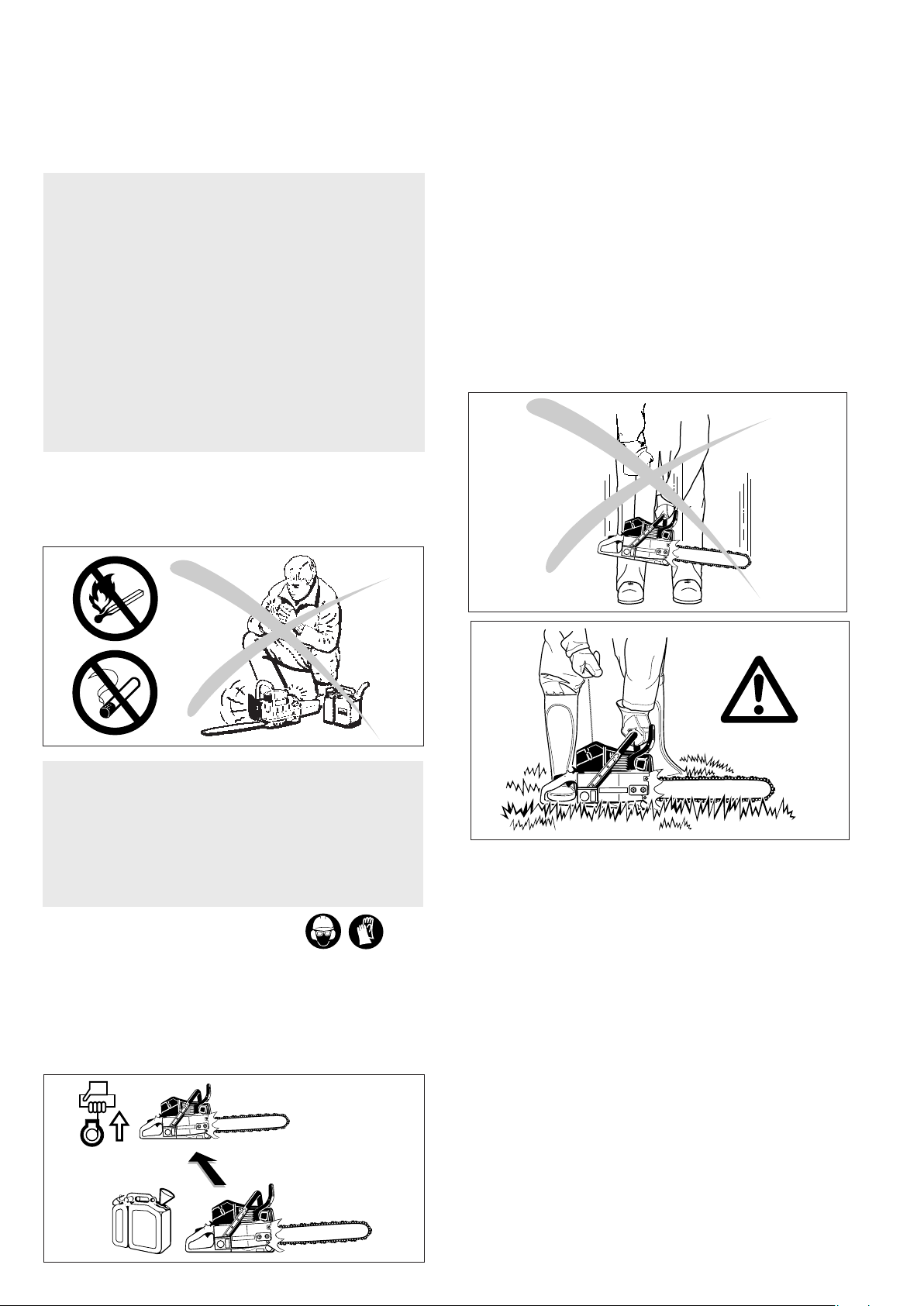

Fueling

Your DOLMAR saw uses on oil-gasoline mixture for fuel (see chapter "Fuel" of this manual).

Wipe off any spilled fuel before starting your saw and check for leakage.

Check for fuel leakage while refueling and during operation. If fuel or oil leakage is found, do not start or run the engine until leak is fixed and spilled fuel has been wiped away. Clothing with fuel on it has to be changed immediately (this is a danger to your life!). Avoid skin contact with fuel. Never loosen or remove the cap of the fuel tank while the engine is running.

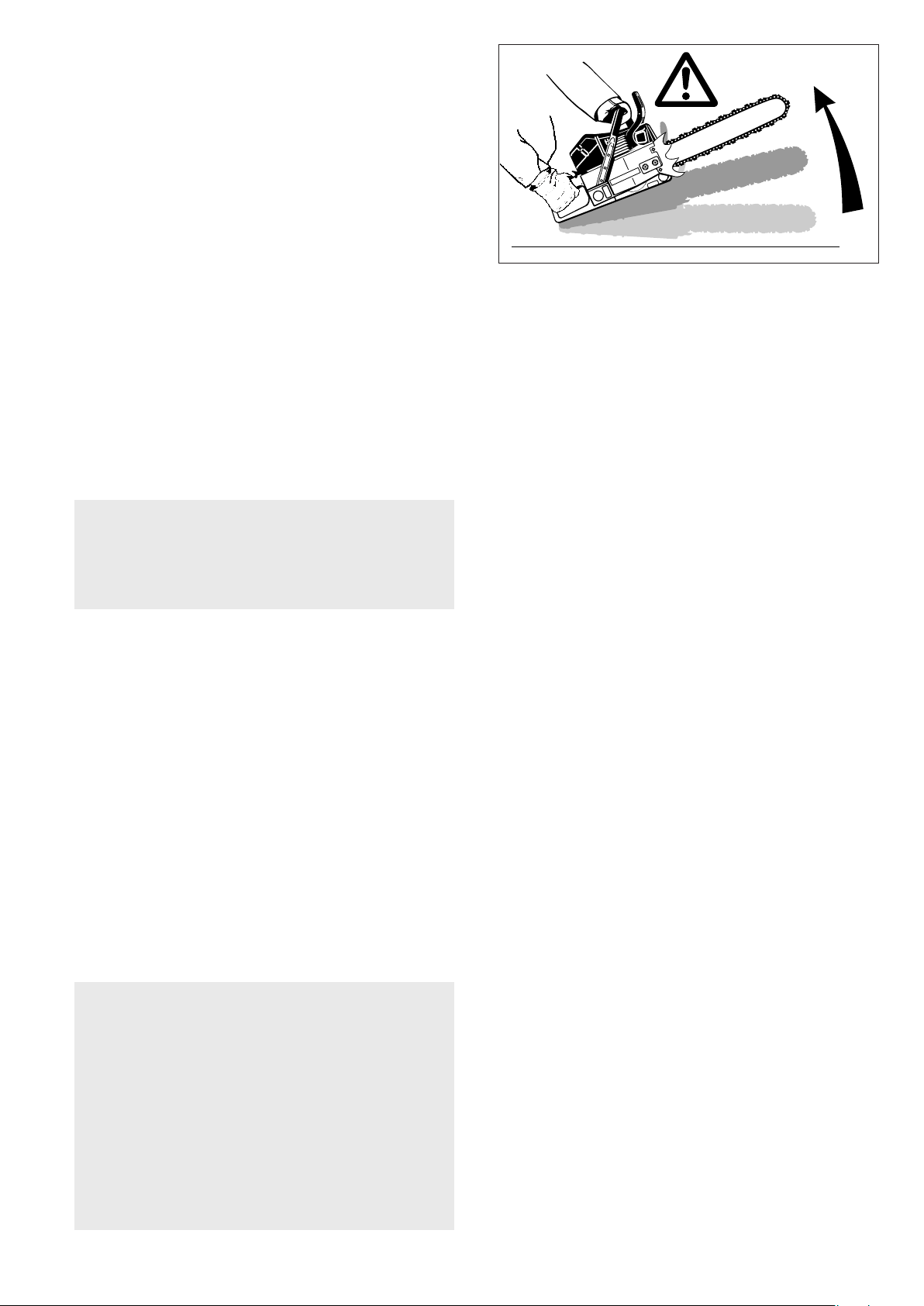

Starting

Do not drop start. This method is very dangerous because you may lose control of the saw (fig. 6).

WARNING!

Gasoline is an extremely flammable fuel. Use extreme caution when handling gasoline or fuel mix. Do not smoke or bring any sparks or flame near the fuel (fig. 5).

Fueling instructions

Fuel your chain saw in well ventilated areas or outdoors. Always shut off the engine and allow it to cool before refueling. Select bare ground for fueling and move the chain saw at least 10 feet (3 m) from fueling spot before starting the engine (fig. 5a).

Place the chain saw on firm ground or other solid surface in an open area. Maintain a good balance and secure footing. Place your right foot through the rear handle opening and firmly grasp the front handle with your left hand (fig. 6a).

Be absolutely sure that guide bar and chain are clear of you or all other obstructions and objects, including the ground, because when the engine starts in semithrottle position, engine speed will be fast enough for the clutch to engage the sprocket and turn the chain which may cause a kickback. Never attempt to start the saw when the guide bar is in a cut or kerf.

When you pull the starter grip, don’t wrap the starter

10 feet

rope around your hands. Do not allow the grip to snap back, but guide the starter rope slowly back to permit the rope to rewind properly. Failure to follow this procedure may result in injury to hand or fingers and may damage the starter mechanism.

Page 9

Important adjustments

WARNING!

At correct idle speed, chain should not turn. For directions to adjust idle speed, see the appropriate section of this Owner’s Manual.

Do not use a saw with incorrect idle speed adjustment. Adjust the idle speed yourself according to the appropriate section of this manual.

Have your DOLMAR dealer check your saw and make proper adjustments or repairs.

Check the saw chain tension frequently, especially just after installing a new chain. New chains may stretch more during their initial use. A properly adjusted saw chain can be pulled freely around the guide bar by hand without sagging. Always stop the engine and wear gloves when checking or adjusting the chain tension.

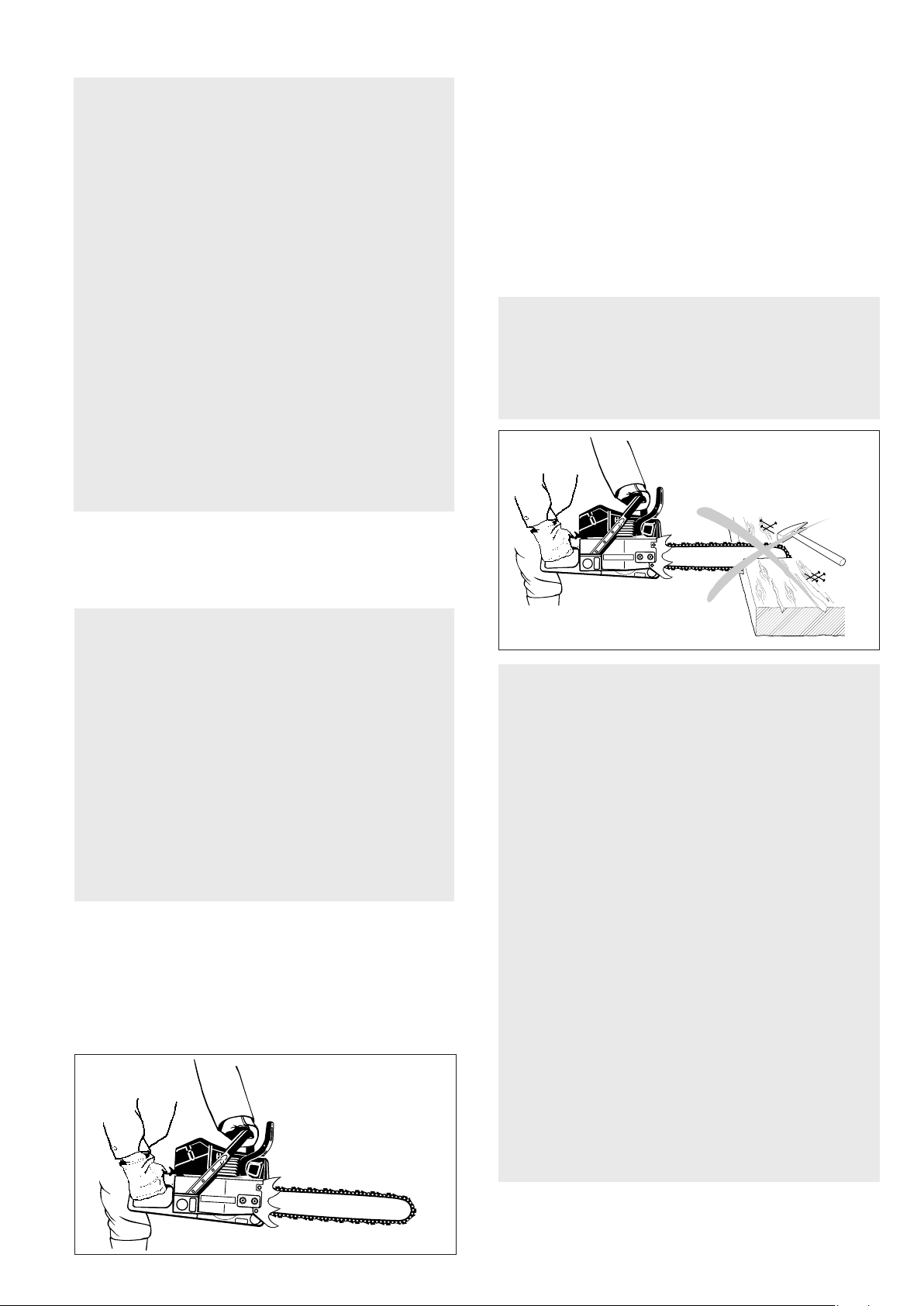

Working conditions

Wrap your fingers tightly around the handles, keeping the handles cradled between your thumb and forefinger (fig. 7). With your hands in this position, you can best oppose and absorb the push, pull and kickback forces of your saw without having it slip out of your grip (see section of reactive forces). Make sure your chain saw handle and grip are in good condition and free of moisture, pitch, oil or grease.

Always start a cut with the chain running at full speed and the spike bar in contact with the wood.

WARNING!

Never use the saw with one hand. You cannot control reactive forces (see pages 10 to 12) and may lose control of the saw.

Operate your chain saw only outdoors. Operate the

saw under good visibility and daylight conditions only.

WARNING!

Take extreme care in wet and freezing weather (rain, snow, ice). Put off the work when the weather is windy, stormy or rainfall is heavy. Clear the area where you are working.

WARNING!

Avoid stumbling on obstacles such as stumps, roots or rocks and watch out for holes or ditches. Be extremely cautious when working on slopes or uneven ground. There is increased danger of slipping on freshly debarked logs.

Cutting instructions

Always hold the saw firmly with both hands when the engine is running. Place your left hand on the tubular handle and your right hand on grip and throttle lever. Left-handers should follow these instructions too.

WARNING!

Do not operate your chain saw in semi-throttle position. Cutting in this position does not permit the operator proper control of the saw or chain speed.

WARNING!

Never come too close to a rotating chain with your hands or body.

WARNING!

Do not cut any material other than wood or wooden objects.

Use your chain saw for cutting only. It is not designed for prying or shoveling away limbs, roots or other objects.

When sawing, make sure that the saw chain does not touch any foreign materials such as rocks, nails and the like (fig. 8). Such objects may be flung off, damage the saw chain or cause the saw to kickback.

Page 10

In order to keep control of your saw, always maintain a firm foothold. Never work on a ladder, in a tree or on any other insecure support. Never use the saw above shoulder height (fig. 9). Position the chain saw in such a way that your body is

clear of the cutting attachment whenever the engine is running (fig. 10).

Don’t put pressure on the saw when reaching the end of a cut. The pressure may cause the bar and rotating chain to pop out of the cut or kerf, go out of control and strike the operator or some other object. If the rotating chain strikes some other object a reactive force (see pages 11 to 13 ) may cause the chain to strike the operator.

Reactive forces during the cut, including kickback

WARNING!

Reactive forces, that may occur during any cut are kickback, pushback and pull-in. Reactive forces can be dangerous! In any chain saw, the powerful force used to cut wood can be reversed (and work against the operator).

If the rotating chain is suddenly stopped by contact with any solid object like a log or branch or is pinched, the reactive forces instantly occur. These reactive forces may result in loss of control which may, in turn, cause serious or fatal injury. An understanding of the causes of these reactive forces may help you avoid loss of control.

The most common reactive forces are

- kickback,

- pushback,

- pull-in.

Kickback:

Kickback occurs when the upper quadrant of the bar nose contacts a solid object in the wood or is pinched (fig. 11). The reaction of the cutting force of the chain causes a rotational force of the chain saw in the direc tion opposite to the chain movement, mainly in the plane of the bar. This may fling the bar in an uncontrolled arc towards the operator.

This reaction can occur in a fraction of a second and under some circumstances, cause the guide bar and chain to strike the operator with enough force to cause severe or fatal injury. It may also occur during limbing. It also occurs when the nose of the guide bar is pinched unexpectedly, unintentionally contacts solid material in the wood (fig.12) or is incorrectly used to begin a plunge or boring cut.

The greater the force of the kickback reaction, the more difficult it becomes for the operator to control the saw.

Page 11

Many factors influence the occurence and force of the kickback reaction. The type of bar and saw chain you use is a factor in the force of the kickback reaction.

The speed of contact at which the cutter contacts the object.

Kickback force increase with the rate of impact.

The contact angle between the nose of the bar and the foreign object (fig. 11).

Kickback is most pronounced in the upper quadrant of the bar nose.

DOLMAR chain types are designed to reduce kickback forces.

The depth gauges:

Improper lowering of the depth gauges also increases the risk of a kickback.

To avoid kickback

The best protection from personal-injury that may result from kickback is to avoid kickback situations:

1. Hold the chain saw firmly with both hands and

maintain a secure grip.

Saw chain cutter sharpness:

WARNING!

A dull improperly sharpened chain may increase the risk of kickback. Always cut with a properly sharpened chain.

Devices for reducing the risk of kickback injury

DOLMAR have developed a special chain brake to reduce the risk of kickbacks.

This chain brake increases the safety factor on the job, e.g. when the saw suddenly kicks upwards the chain stops rotating within a fraction of a second. A deflection guard on the disengaging lever of the chain brake and a loop rear handle ensure that the operator’s hands are fully protected at all times.

Kickback tendency increases as the radius or size of the guide bar nose increases. DOLMAR have developed guide bars with small nose radius, to reduce the kickback tendency.

WARNING!

No chain brake prevents kickback. These brakes are designed only to stop the chain, if activated. To ensure a proper operation of the chain brake, it must be properly maintained. Furthermore, there must be a sufficient distance between the operator and the bar to ensure that the chain brake has sufficient time to activate and stop the chain before potential contact with the operator.

2. Be aware of the location of the guide bar nose at

all times.

3. Never bring the nose of the guide bar in contact

with any object. Do not cut limbs with the nose of the guide bar. Be especially careful with small, tough limbs, small size brush and saplings which may easily catch the chain.

4. Don’t overreach.

5. Don’t cut above shoulder height.

6. Begin cutting and continue at full throttle.

7. Cut only one log at a time.

8. Use extreme caution when re-entering a previous

cut.

9. Do not attempt plunge cuts (see page 14) if you

are not experienced with these cutting techniques.

10. Be alert for shifting of the log or other forces that

may cause the cut to close and pinch the chain.

11. Maintain saw chain properly. Cut with a correctly

sharpened, properly tensioned chain at all times.

12. Stand to the side of the cutting path of the chain

saw.

Page 12

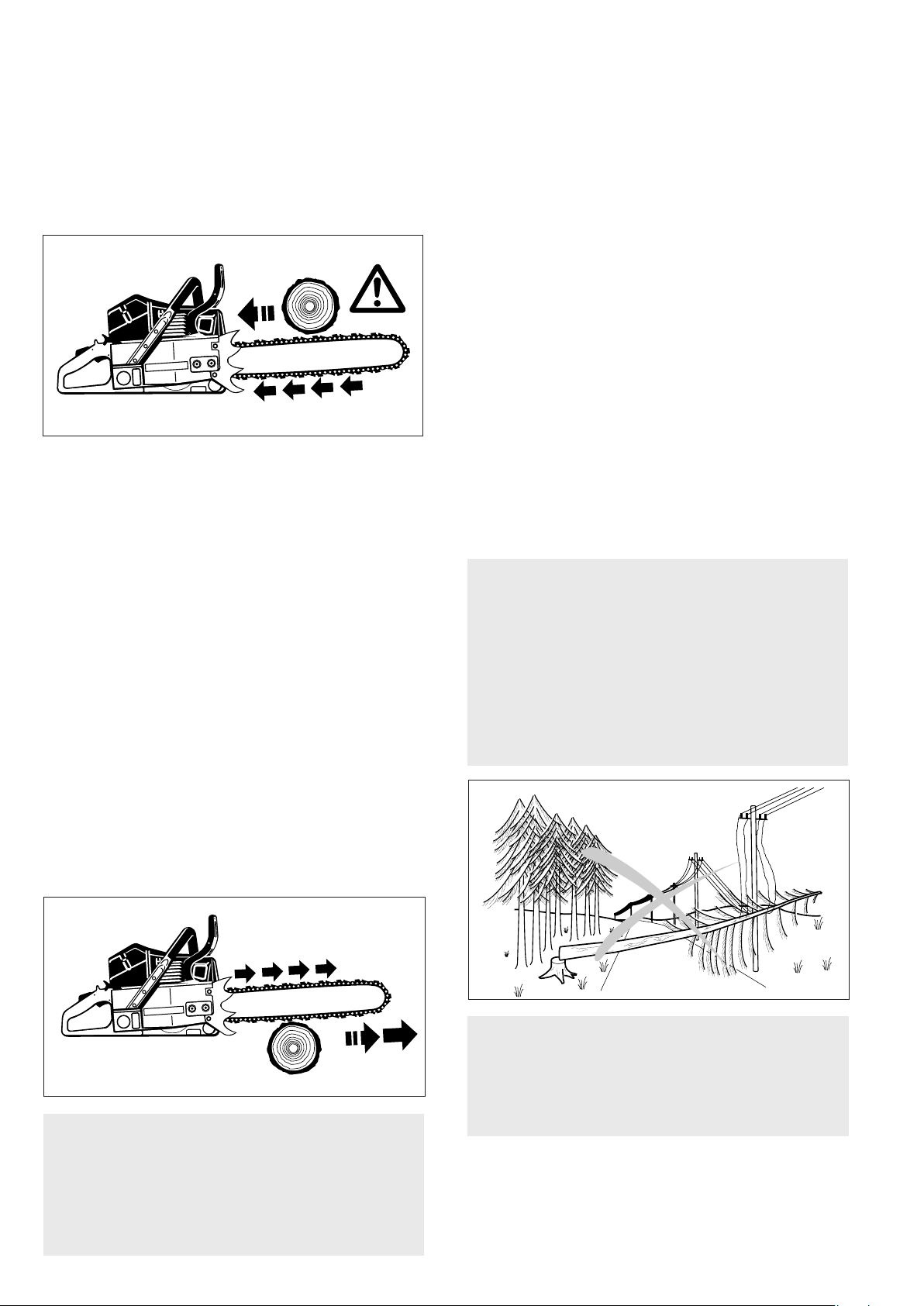

Pushback:

To avoid pull-in

Pushback occurs when the chain on the top of the bar is suddenly stopped when it is pinched, caught or encounters a foreign object in the wood. The reaction of the chain drives the saw straight back toward the operator causing loss of saw control. Pushback frequently occurs when the top of the bar is used for cutting (fig. 14).

To avoid pushback

1. Be alert to forces or situations that may cause material to pinch the top of the chain.

2. Do not cut more than one log at a time.

3. Do not twist the saw when withdrawing the bar from a plunge cut or under buck cut (figures 25 to 27 and 33, pages 14 and 16), because the chain can pinch.

Pull-in:

Pull-in occurs when the chain on the bottom of the bar is suddenly stopped. The chain on the bottom of the bar stops when it is pinched, caught or encounters a foreign object in the wood (see fig. 15). The reaction of the chain pulls the saw forward, causing the operator to lose control.

1. Always start a cut with the chain rotating at full speed and the spike bar in contact with the wood.

2. Pull-in may also be prevented by using plastic wedges to open the kerf or cut.

Cutting techniques

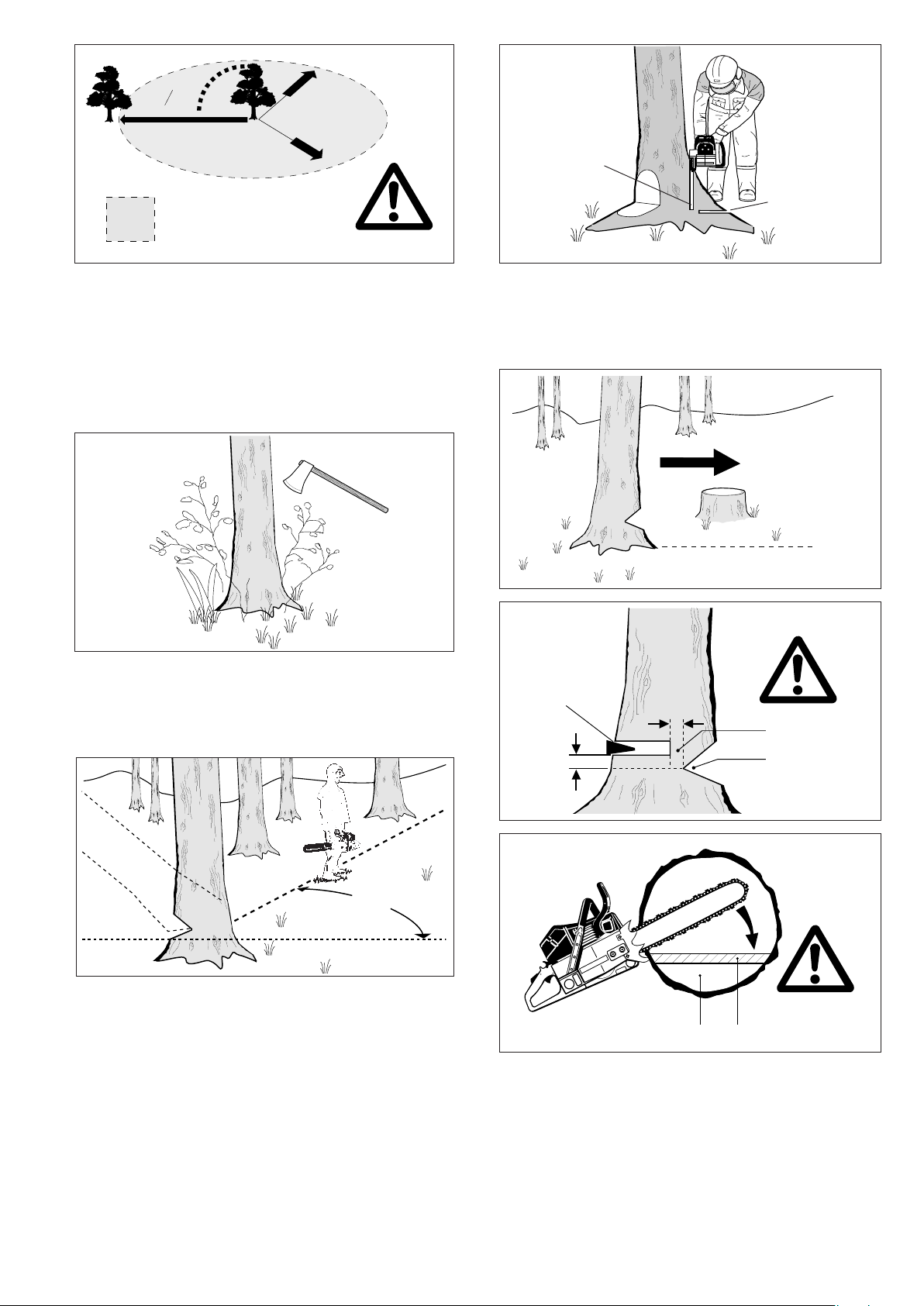

Felling

Felling is cutting down a tree.

Before felling a tree, consider carefully all conditions which may affect the direction of fall, including:

The intended direction of the fall. The neutral lean of the tree. Any unusually heavy limb structure. Surrounding trees and obstacles. The wind direction and speed.

WARNING!

Always observe the general condition of the tree. Look for decay and rot in the trunk. If it is rotted inside, it could snap and fall toward the operator while being cut. Also look for broken or dead branches which could vibrate loose and fall on the operator. When felling on a slope, the operator should stand on the up-hill side.

Pull-in frequently occurs when the spike bar of the saw is not held securely against the tree or limb and when the chain is not rotating at full speed before it contacts the wood.

WARNING!

Use extreme caution when cutting small size brush and saplings which may easily catch the chain and pull you off balance.

When felling in the vicinity of roads, railways and power lines, etc., take extra precautions (see fig.

16). Inform the police, utility company or railway authority before beginning to cut.

Page 13

45°

= cutting down area

When felling, maintain a distance of at least 2 1/2 tree lengths from the nearest person (see fig. 17)

Note:

The noise of your engine may drown any warning call.

Felling instructions:

First cut

Second cut

If the tree has large buttress roots, cut into the largest buttresses vertically first (horizontally next) and remove (fig. 20).

Direction of fall

First clear the tree base and work area from interfering limbs and brush and clean its lower portion an axe (see fig. 18).

45°

Then, establish a path of escape and remove all obstacles. This path should be opposite to the planned direction of the fall of the tree and at a 45° angle (fig.

19). An alternate path must also be selected. Place all tools and equipment a safe distance away from the tree, but not on the escape path.

Felling cut

(4cm)

1/10∅

Hinge Felling notch

1/5∅

Felling notch

Hinge

Then, determine the placement of the felling notch (fig. 21). The felling notch when properly placed determines the direction in which the tree will fall. It is made perpendicular to the line of fall and should be as close to the ground as possible. Cut the felling notch to a depth of about one-fifth to one-fourth of the trunk diameter (fig. 22). It should be in no case higher than it is deep. Make the felling notch very carefully.

Page 14

Begin the felling cut slighty higher than the felling notch and on the opposite side of the tree (fig. 22). Then cut horizontally through towards the felling notch. Apply the chain saw with its spikes directly behind the uncut portion of wood and cut toward the notch (fig.

23). Leave approximately 1/10 of the tree diameter uncut! This is the hinge (fig. 23). Do not cut through the hinge because you could lose control of the direction of the fall. Drive wedges into the felling cut where necessary to control the direction of the fall. Wedges should be of wood, light alloy or plastic - never of steel, which can cause kickback and damage to the chain.

Always keep to the side of the falling tree. When the tree starts to fall, shut off the engine, withdraw the bar and walk away on the pre-planned escape path. Watch out for falling limbs.

WARNING!

Be extremely careful with partially fallen trees which are poorly supported.

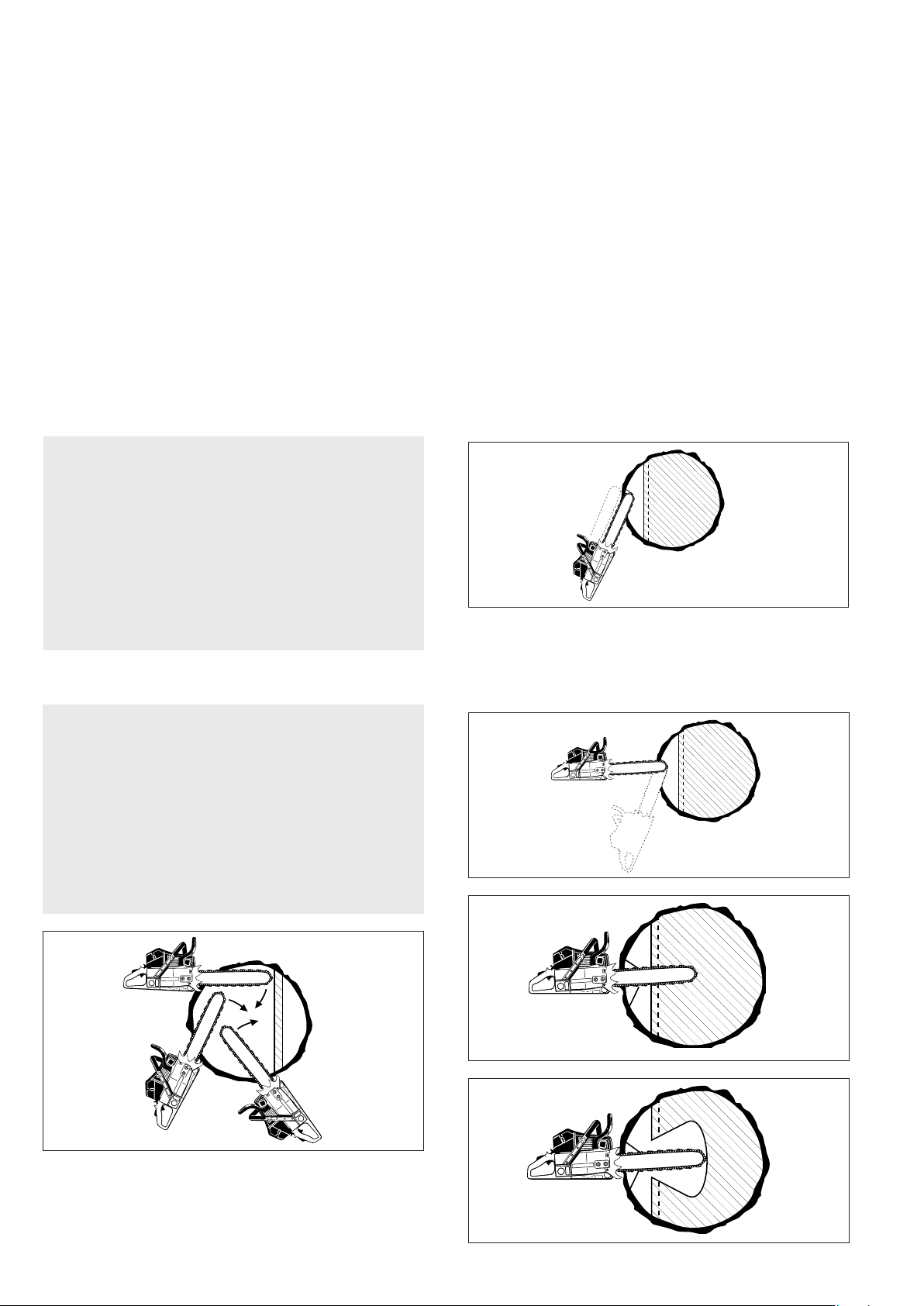

Plunge-Cut Method

Timber having a diameter more than twice the length of the guide bar reauires the use of the plunge-cut method before making the felling cut. First, cut a large, wide notch. Make a plunge cut in the center of the notch. The plunge cut is made with the guide bar nose. Begin the plunge cut by applying the lower portion of the guide bar nose to the tree at an angle (fig. 25). Cut until depth of the kerf is about the same as the width of the guide bar (fig. 26). Next, align the saw in the direction

When the tree hangs or for some other reason does not fall completely, set the saw aside and pull the tree down with a cable winch, block and tackle or tractor. If you try to cut it down with your saw, you may be injured.

Sectioning Method

WARNING!

Felling a tree that has a diameter greater than the length of the guide bar requires use of either the sectioning or plunge-cut method. These methods are extremely dangerous because they involve the use of the nose of the guide bar and can result in kickback. Only properly trained professionals should attempt these techniques.

in which the recess is to be cut. With the saw at full throttle, insert the guide bar in the trunk (fig. 27).

Enlarge the plunge cut as shown in illustration (fig. 28)

For the sectioning method (fig. 24) make the first cut with the guide bar fanning in toward the hinge. Then, using the bumper spike as a pivot, reposition the saw for the next cut. Avoid repositioning the saw more than necessary. When repositioning for the next cut, keep the guide bar fully engaged in the kerf to keep the felling cut straight. If the saw begins to pinch, insert a wedge to open the cut. On the last cut, do not cut the hinge.

Page 15

Bucking

WARNING!

There is an extreme danger of kickback at this point. Extra caution must be taken to maintain control of the saw. To make the felling cut, follow the sectioning method described previously (fig.

29). If you are inexperienced with a chain saw plunge-cutting should not be attempted. Seek the help of a professional.

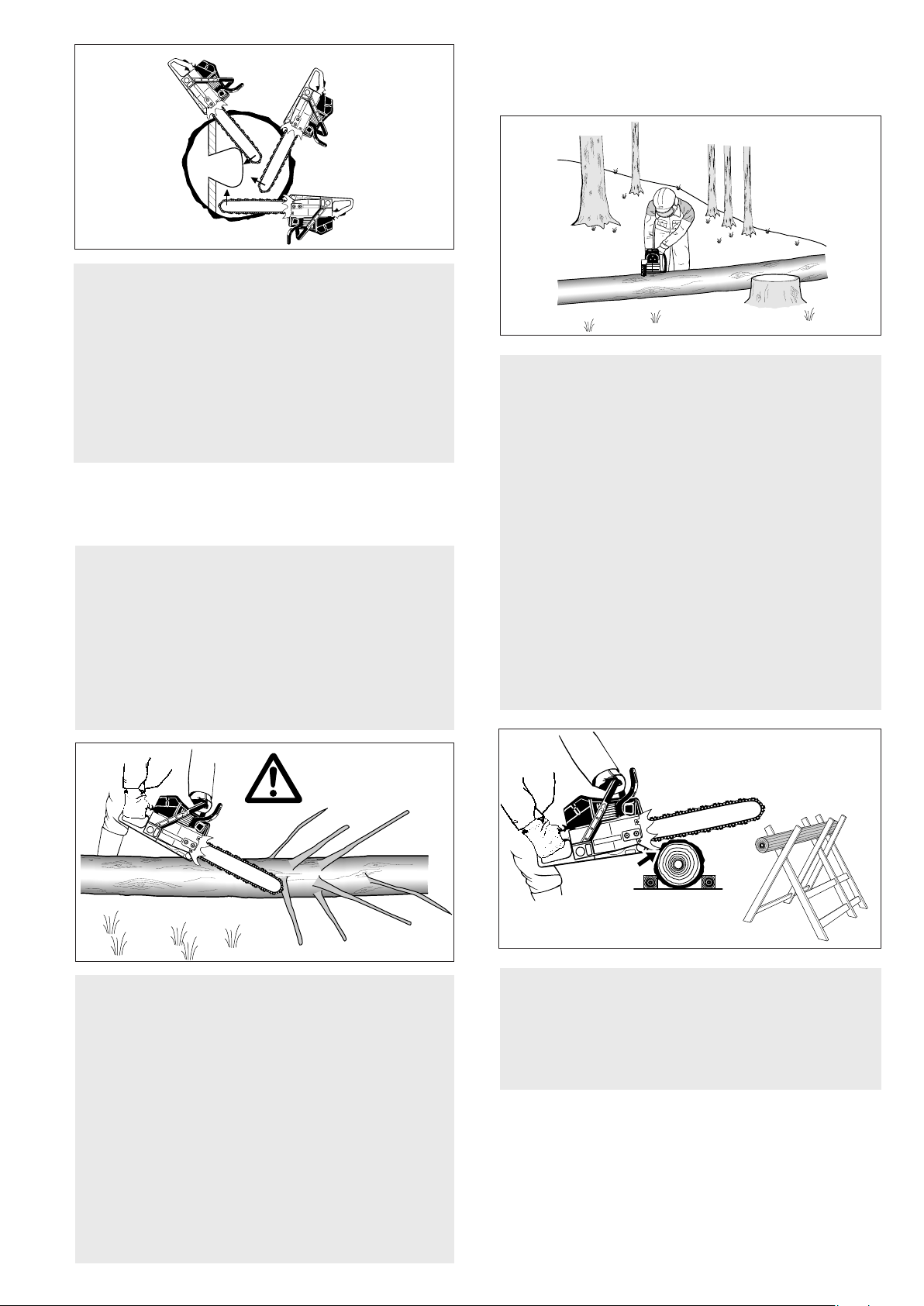

Limbing

Limbing is removing the branches from a fallen tree.

Bucking is cutting a log into sections.

WARNING!

1. When bucking, do not stand on the log. Make sure the log will not roll down-hill. If on a slope, stand on the up-hill side of the log (see fig. 31). Watch out for rolling logs.

WARNING!

There is an extreme danger of kickback during the limbing operation. Do not work with the nose of the bar. Be extremely cautious and avoid contacting the log or other limbs with the nose of the guide bar. Do not stand on a log while limbing it - you may slip or the log may roll.

Start limbing by leaving the lower limbs to support the log off the ground (fig. 30). Always cut from the top of the limb. Do not underbuck freely hanging limbs. A pinch may result or the limb may fall, causing loss of control. If a pinch occurs, stop the engine and remove the saw, by lifting the limb.

2. Cut only one log at a time.

WARNING!

3. Shattered wood should be cut very carefully. Sharp slivers of wood may be caught and flung in the direction of the operator of the saw.

WARNING!

4. When cutting small logs, use a sawhorse (fig.

32). Never permit another person to hold the log. Never hold the log with your leg or foot.

WARNING!

Be extremely cautious when cutting limbs under tension. The limbs could spring back toward the operator and cause loss of control of the saw or injury to the operator.

Page 16

1. Relieving cut

2. Cross cut

Tension side

Pressure side

1. Relieving cut

Pressure side

Tension side

Maintenance and Repair

Never operate a chain saw that is damaged, improperly adjusted or not completely or securely assembled. Follow the maintenance and repair instructions in the appropriate section of this manual.

WARNING !

Always stop the engine and make sure that the chain is stopped before commencing any maintenance or repair work or cleaning the saw. Do not attempt any maintenance or repair work not described in this manual. Have such work performed by your DOLMAR service shop only.

Maintaining and storing the saw

Keep the chain, bar and sprocket clean and lubricated; replace worn sprockets or chains.

WARNING!

5. Logs under strain require special attention to prevent the saw from pinching. The first cut is made on the compression side to relieve the stress on the log (see fig. 33, 34). The bucking cut is then made as shown. If the saw pinches, stop the engine and remove it from the log.

Keep the chain sharp. You can spot a dull chain when easy-to-cut wood becomes hard to cut and burn marks appear on the wood.

Keep the chain at proper tension. Tighten all nuts, bolts and screws except the carburetor adjustment screws after each use.

Keep spark plug and wire connection tight and clean.

Store saws in a high or locked place, away from children.

WARNING!

6. Only properly trained professionals should work in an area where the logs, limbs and roots are tangled (i. e. a blowdown area, fig. 35). Working in blowdown areas is extremely hazardous.

WARNING!

7. Drag the logs into a clear area before cutting. Pull out exposed and cleared logs first.

Page 17

Denomination of components

Identification plate

(example model PS-9010)

PS-9010

9909123456

DOLMAR GmbH, 22045 Hamburg, Germany

Serial no. Year of manufacture

6 7

024.100.000

Indicate when ordering spare parts!

1 Handle 2 Choke 3 Cover for air filter / spark plug 4 Switch for use in winter 5 Tubular handle 6 Muffler with spark arrester screen 7 Fastening nuts 8 Spike bar

(toothed stop for holding saw steady against wood)

9 Chain catcher

13 Hand guard 14 Guide bar 15 Chain 16 Hand guard (release for chain brake) 17 Starter grip 18 Adjusting screws „H-T-L” for carburetor 19 ON/OFF switch 20 Stop knob for halfway throttle 21 Safety locking button 22 Throttle lever

10 Adjusting screw for oil pump (bottom side) 11 Sprocket guard 12 Identification plate

23 Fuel tank cap 24 Fan housing with starting assembly 25 Oil tank cap

Page 18

Technical data

Stroke volume cu. in (cm3) 5.5 (90) Bore inch (mm) 2 (52) Stroke inch (mm) 1.6 (42) Max. power at speed hp / rpm 6.57 / 9,500 Max. torque at speed ft lb / rpm 4.3 / 6,500 Limit speed rpm 13,500 Idling speed rpm 2,200 Coupling speed rpm 3,600 Sound Pressure Level at the operator‘s ear at full load according to ANSI B 175.1/ CSA Z62.1 db(A) 105 Sound Pressure Level at the bystander‘s position (50ft/15 m distance) according to ANSI B 175.1 db(A) 80 Carburetor (diaphragm carburetor) Type TILLOTSON HS-295A (LC) Ignition system Type electronic Spark plug Type NGK BPMR 7A Electrode gap inch (mm) .020 - .030 (0.5 -0.8) or spark plug Type BOSCH WSR-6F Fuel consumption at max. load per ISO 8893 kg/h 2.3 Specific consumption at max. load per ISO 8893 g/kWh 480 Fuel tank capacity oz (l) 33.8 (1.0) Chain oil tank capacity oz (l) 13.5 (0.4) Mixture ratio (fuel/two-stroke oil)

- when using DOLMAR oil 50:1

- when using other oils 40:1 Chain brake engages manually or in case of kickback Sprocket pitch inch 3/8 Number of chain sprocket teeth Z 7 Chain type Pitch / Driving element strength inch 3/8 / .058 Guide bar, length of a cut inch 20-36 Guide-bar type Weight (fuel tank empty, without chain and guide bar) lbs oz 18 lbs 1 oz

(see the Extract from the spare-parts list)

PS-9010

WARNING:

This chain saw is capable of severe kickback that coult result in serious injury to the user. Do not operate this chain saw unless you have extraordinary cutting needs and experience and specialized training for dealing with kickback.

Chain saws with significantly reduced kickback potential are available.

Page 19

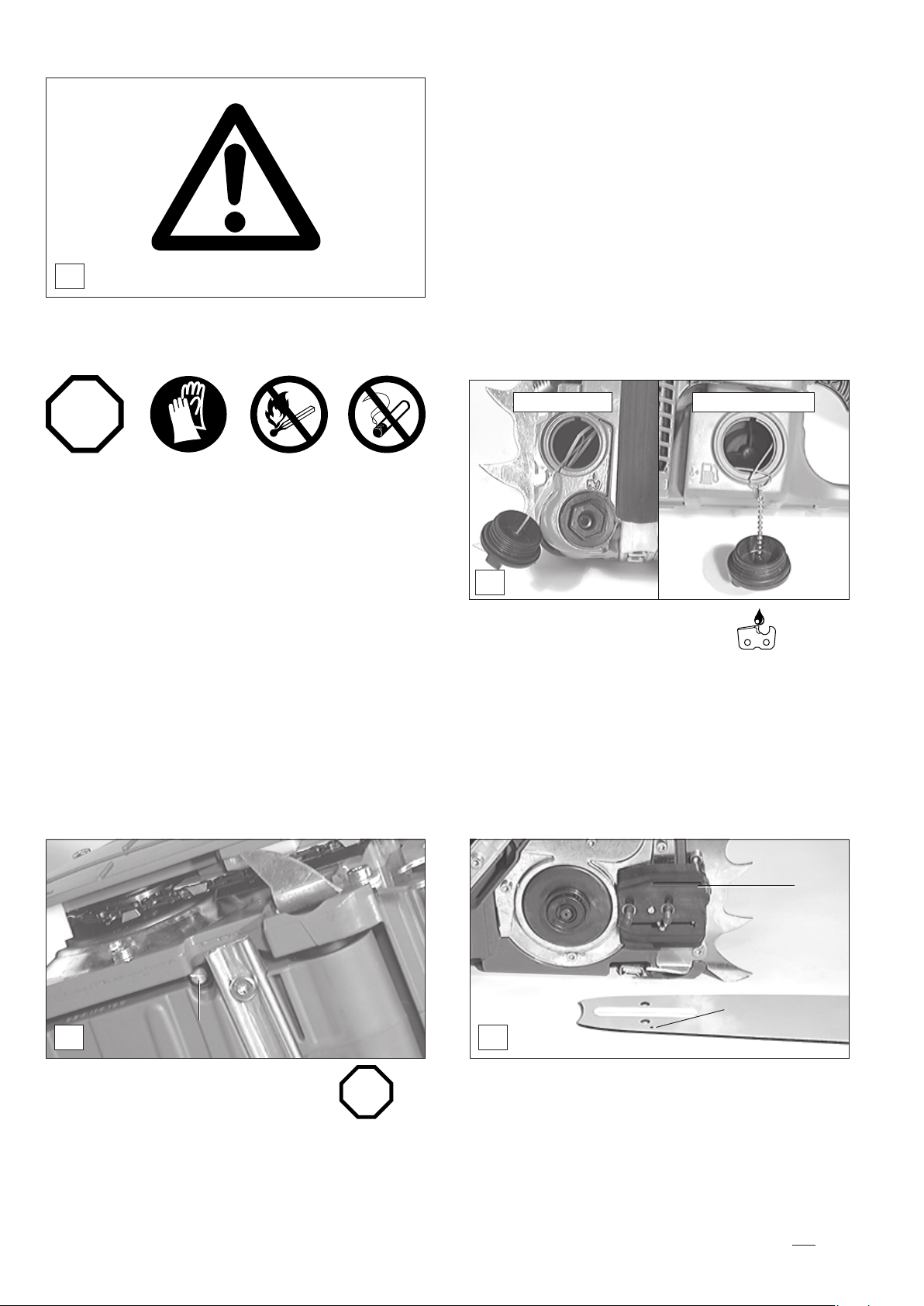

PUTTING INTO OPERATION

Mounting the guide bar and chain

Use the universal wrench delivered with the chain saw for the following works.

Put the chain saw on a stable surface and carry out the following steps for mounting the guide bar and chain:

STOP

CAUTION: Before doing any work on the guide bar or

chain, always switch off the engine and pull the plug cap off the spark plug (see "Replacing the spark plug"). Always wear protective gloves!

CAUTION: Start the chain saw only after having assem-

bled it completely and inspected!

- Loosen the two fastening nuts (A/1).

- Pull off the sprocket guard (A/2).

C D

- Position the guide bar. Ensure the pivot (B/5, C/5) of the

chain tightener is inserted into the bore (see circle) of the guide bar.

- Turn the chain adjusting screw (B/4) anti-clockwise until the pivot (B/5) is positioned approx. 2 cm in front of the left stop.

- Put the chain (D/6) onto the sprocket (D/7) and insert it into the guide groove of the guide bar. The cutting edges of the top side of the bar must be oriented in the direction of the arrow.

- Lead the chain (E/6) around the sprocket nose (E/8) of the

guide bar.

- Turn the chain tightener (B/4) to the right (clockwise) until the chain is in gear with the guide groove of the bottom side of the bar (see circle). Press the guide bar with your left hand against the casing.

Page 20

G H

- Position the sprocket guard (G/2).

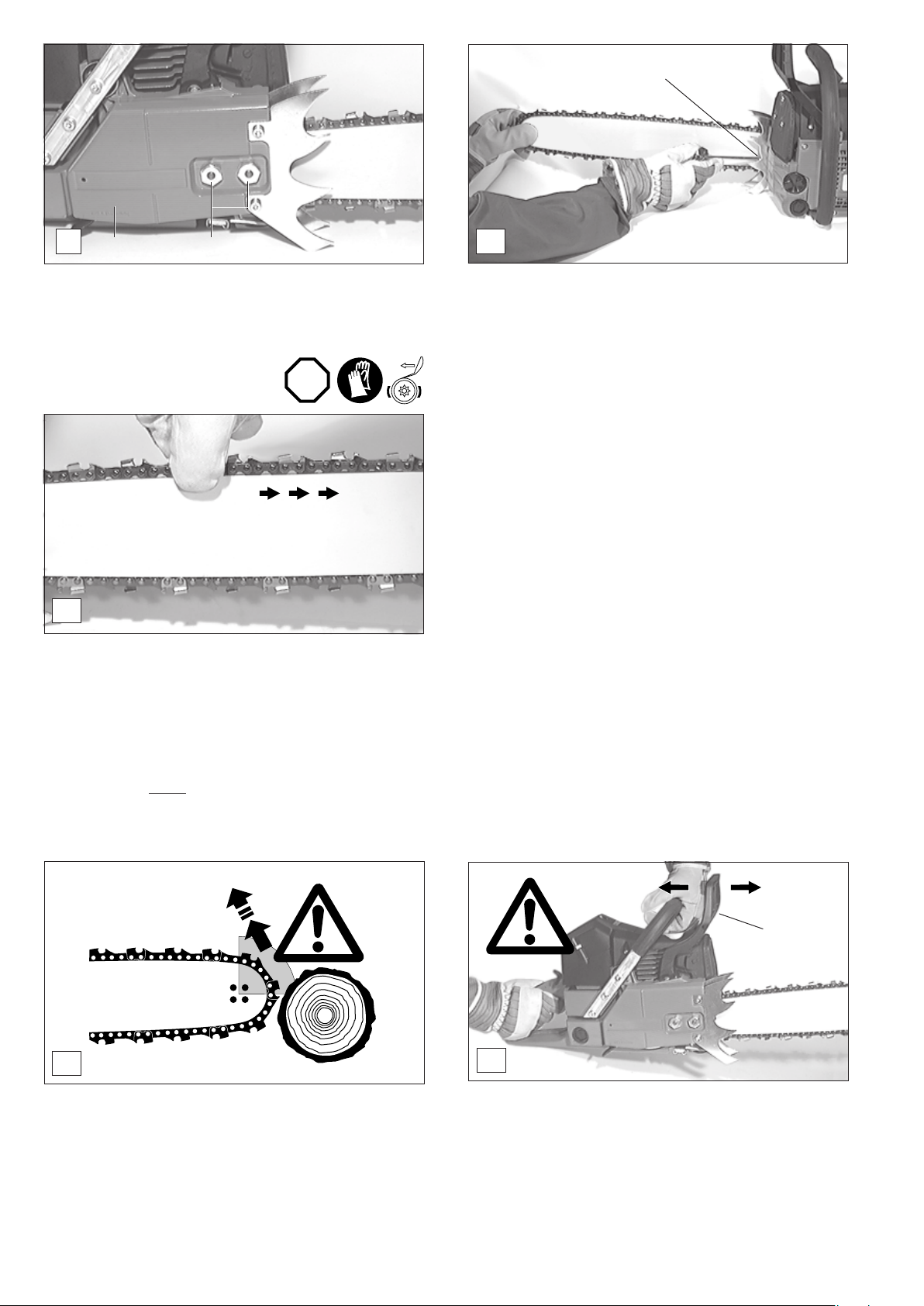

Checking the chain tension

Manually tighten the two fastening nuts (G/1).

STOP

Tightening the chain

- Slightly lift the end of the guide bar and turn the chain

adjusting screw (H/4) to the right (clockwise) until the chain rests against the bottom side of the guide bar.

- Continue to lift the guide bar end and firmly tighten the two

fastening nuts (G/1) by means of the universal wrench.

- The tension of the chain is correct if the chain rests against the bottom side of the guide bar and can still be easily turned by hand.

- While doing so the chain brake must be released.

- Check the chain tension in short intervalls because new chains tend to elongate.

- When checking the chain tension the engine must be switched off.

NOTE:

It is recommended to use 2-3 chains alternatively. In order to guarantee a uniform wear of the guide bar the bar

should be turned over whenever replacing the chain.

Chain brake

The PS-9010 comes with an inertia chain brake as standard equipment. If kickback occurs due to contact of the guide-bar tip with wood (see SAFETY PRECAUTIONS, page 10), the chain brake will stop the chain through inertia if the kickback is sufficiently strong. The chain will stop within a fraction of a second.

The chain brake is installed to block the saw chain before starting it and to stop it immediately in case of an emergency.

Actuating the chain brake (blocking) If the kickback is strong enough the sudden acceleration of the

guide bar combined with the inertia of the hand guard (K/3) will automatically actuate the chain brake.

When actuating the chain brake manually, press the hand guard (K/3) with your left hand in the direction of the guide bar end (arrow 1).

Releasing the chain brake

Pull the hand guard (K/3) in the direction of the tubular handle (arrow 2) until it will engage noticeably. Now the chain break is released.

Page 21

Fuels / Refuelling

Fuel

1.0 Us-gal. (3.7 l) 2.5 floz. (75 cm3) 3.2 floz. (94 cm3)

2.5 Us-gal. (9.4 l) 6.4 floz. (189 cm3) 8.0 floz. (236 cm3)

5.0 Us-gal. (18.9 l) 12.8 floz. (378 cm3) 16.0 floz. (473 cm3)

50:1

OIL

50:1

DOLMAR

40:1

OIL

CAUTION: This saw is powered by mineral-oil products (gasoline (petrol) and oil). Be especially careful when handling gasoline (petrol). Avoid all flame or fire. Do not smoke (explosion hazard).

Fuel mixture

The engine of the chain saw is a high-efficiency two-stroke engine. It runs on a mixture of gasoline and two-stroke engine oil.

The engine is designed for unleaded regular gasoline with a min. octane value of 91 ROZ. In case no such fuel is available, you can use fuel with a higher octane value. This will not affect the engine.

In order to obtain an optimum engine output and to protect your health and the environment use unleaded fuel only. Gasoline which contens alcohol should not used in DOLMAR products.

For lubricating the engine use a two-stroke engine oil (quality grade: JASO FC or ISO EGD), which is added to the fuel. The engine has been designed for use of DOLMAR high-performance two-stroke engine oil and a mixture ratio of only 50:1 to protect the environment. In addition, a long service life and reliable operation with a minimum emission of exhaust gases are ensured.

DOLMAR high-performance two-stroke engine oil is available in the following sizes to suit your individual requirements:

1 l order number 980 008 107

100 ml order number 980 008 106

If DOLMAR high-performance two-stroke engine oil is not available, we urgently recommended a mixture ratio of 40:1 with other two-stroke engine oils, as otherwise optimum operation of the engine cannot be guaranteed.

The correct mixture ratio: 50:1 when using DOLMAR high-performance two-stroke engi-

ne oil, i. e. mix 50 parts gasoline with 1 part oil.

40:1 when using other two-stroke engine oils, i. e. mix 40 parts

gasoline with 1 part oil.

NOTE:

For preparing the fuel-oil mixture first mix the entire oil quantity with half of the fuel required, then add the remaining fuel. Shake the mixture thoroughly before pouring it into the tank.

It is not wise to add more engine oil than specified to ensure safe operation. This will only result in a higher production of combustion residues which will pollute the environment and clog the exhaust channel in the cylinder as well as the muffler. In addition, fuel consumption will rise and performance will decrease.

The Storage of Fuel

Fuels have a limited storage life. Fuel and fuel mixtures age. Therefore fuel and fuel mixtures, which have been stored for too long, can cause starting problems. Purchase only that amount of fuel, which will be consumed over the next few months.

Store fuel safely in a dry place in approved containers only.

Chain oil

Use an oil with adhesive additive for lubricating the chain and guide bar. The adhesive additive prevents the oil from being flung off the chain too quickly.

We recommend the use of chain oil which is bio-degradable in order to protect the environment. The use of bio-degradable oil may even be required by local regulations.

The chain oil BIOTOP sold by DOLMAR is made of special vegetable oils and is 100% bio-degradable. BIOTOP has been granted the "blue angel" (Blauer Umweltschutz-Engel) for being particularly environment-friendly (RAL UZ 48).

BIOTOP chain oil is available in the following sizes:

1 l order number 980 008 210 5 l order number 980 008 211 20 l order number 980 008 213

Bio-degradable oil is stable only for a limited period of time. It should be used within 2 years from the date of manufacture (printed on the container).

Important note on bio-degradable chain oils:

If you are not planning to use the saw again for an extended period of time, empty the oil tank and put in a small amount of regular engine oil (SAE 30), and then run the saw for a time. This is necessary to flush out all remaining bio-degradable oil from the oil tank, oil-feed system, chain and guide bar, as many such oils tend to leave sticky residues over time, which can cause damage to the oil pump or other parts.

The next time you use the saw, fill the tank with BIOTOP chain oil again.

waste oil

NEVER USE WASTE OIL

Waste oil is very dangerous for the environment. Waste oil contains high amounts of carcinogenic substances. Residues in waste oil result in a high degree of wear and tear

at the oil pump and the sawing device. In case of damage caused by using waste oil or unappropriate

chain oil the product guarantee will be null and void. Your salesman will inform you about the use of chain oil.

Page 22

AVOID SKIN AND EYE CONTACT

Refuelling

Mineral oil products as well as oils degrease your skin. If your skin comes in contact with these substances repeatedly and for a longer period of time, it will desiccate. Various skin deseases may result. In addition, allergic reactions are known.

Eyes can be irritated by contact with oil. If oil comes into your eyes, immediately wash them with clear water.

If your eyes are still irritated, see a doctor immediately!

STOP

FOLLOW THE SAFETY PRECAUTIONS

Be careful and cautious when handling fuels. The engine must be switched off.

- Thoroughly clean the tanks around the screw caps to prevent dirt from entering the fuel or oil tank.

- Unscrew the cap and fill in fuel or chain oil until it reaches the bottom edge of the filler socket. Be careful when refilling. Do not spill fuel or oil.

- Tightly screw on the cap.

After refuelling, clean screw cap, tank and check for lekages.

Adjusting the chain lubrication

chain oil

Lubricating the chain

During operation there must always be sufficient chain oil in the chain-oil tank to provide good chain lubrication. One filling is sufficient for about one half-hour of continuous operation. During this procedure check whether there is enough the chain oil in the tank and refill if necessary. Do this only with the

engine turned off! Screw on the tank cap by hand all the way.

fuel and oil mixture

The engine must be switched off.

STOP

The oil pump can be regulated with the adjusting screw (F/1). The adjusting screw is mounted on the bottom side of the casing.

The oil pump has been adjusted to a medium feed quantity by DOLMAR.

For changing the feed quantity use the universal wrench and adjust the adjusting screw (F/1) in the following way:

- turn to the right to reduce the quantity

- turn to the left to increase the quantity.

To guarantee a troublefree operation of the oil pump the oil guide groove at the crank case (G/2) and the oil inlet bore in the guide bar (G/3) must be cleaned regularly.

Note: After the saw has been turned off it is normal for residual chain oil to drip from the oil feed system, the guide bar and the chain for a time. This does

Place the saw on a suitable surface.

not constitute a defect!

Page 23

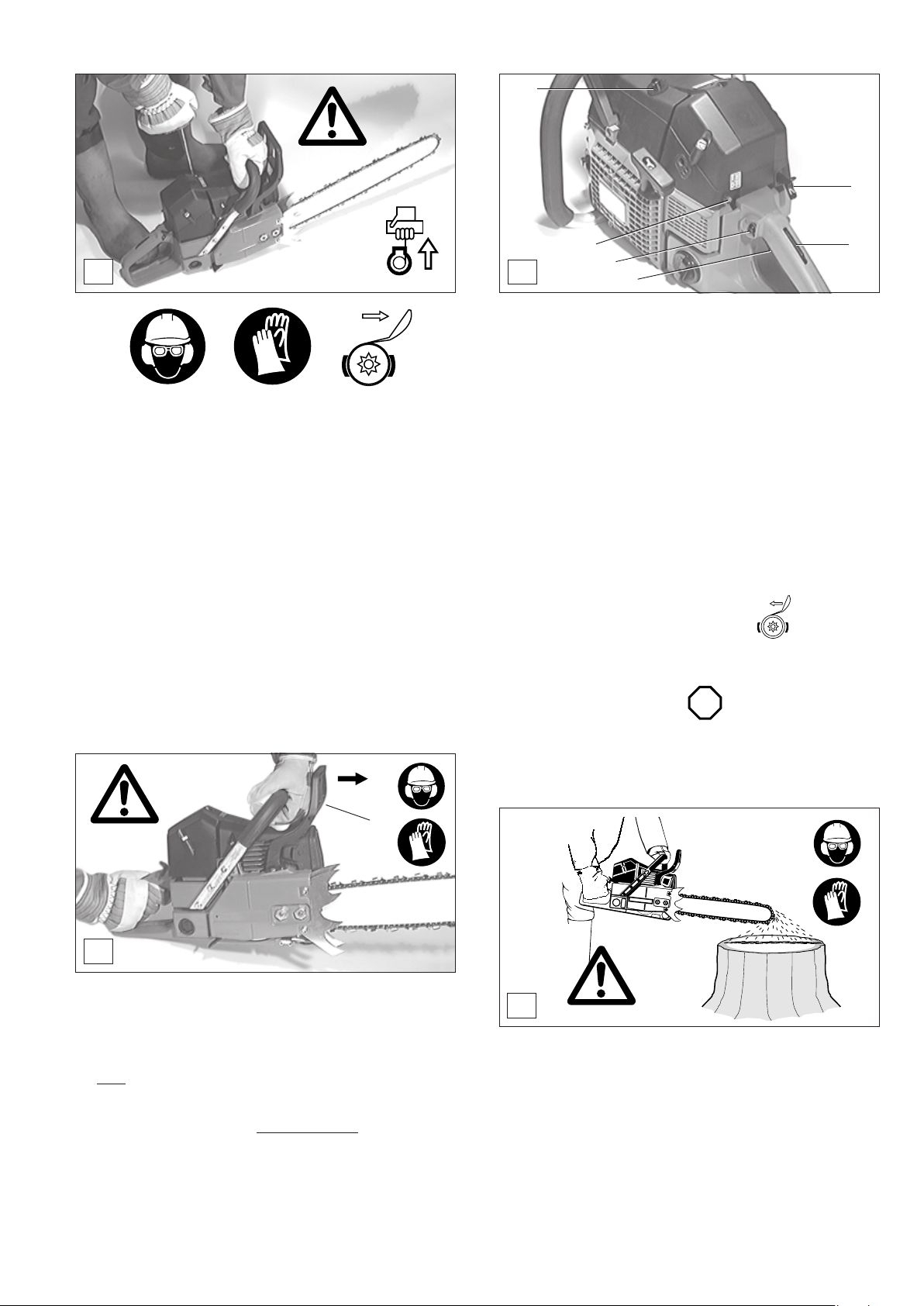

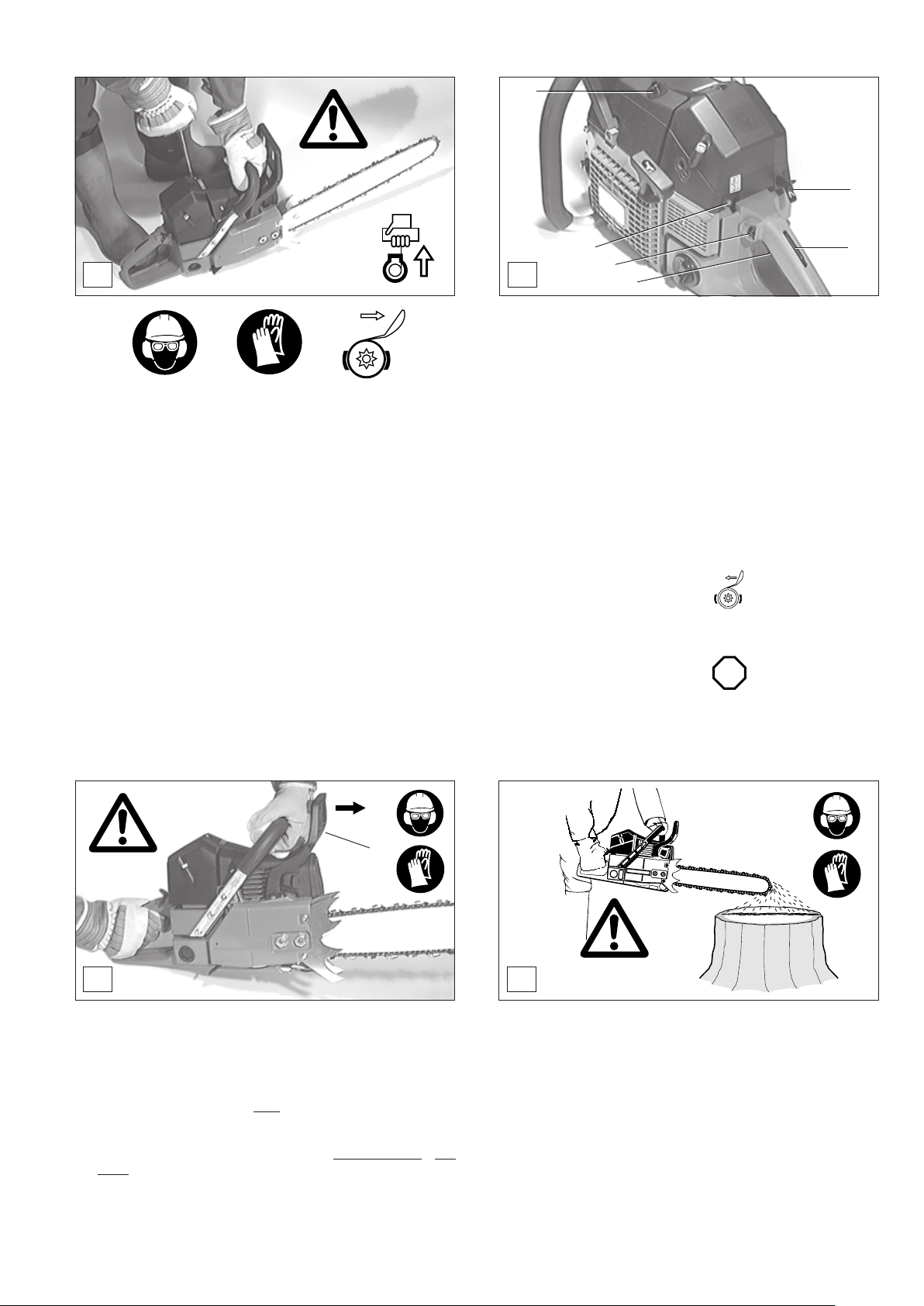

Starting the engine

- Move at least 3m away from the place where you fuelled the saw.

- Ensure to have a safe footing and put the chain saw on the floor such that the sawing device is con in contact with any object.

- Actuating the chain brake (blocking).

- Put the short-circuiting switch in position "I" (START) (B/1).

- Hold the tubular handle tightly with one hand and press the chain saw to the ground.

- Put your tip-toe in the back hand guard.

When working with a model equipped with a decompression valve observe the following:

- Press switch (B/6) before starting the engine.

- The valve will close automatically after ignition has taken place.

Cold start:

- Pull the choke (B/2).

- Press the safety switch (B/3).

Press the throttle lever (B/4) and lock it with the stop button (B/5).

- Slowly pull out the starter cable until you notice a resistance (the piston is positioned before the top dead center).

- Now pull out the starter cable with a fast and forceful movement until you hear a first ignition.

Attention: Do not pull out the starter cable more than approx. 50 cm and lead it back by hand.

- Press the choke (B/2) and again pull the starter cable. As soon as the engine will run, touch the throttle lever (B/4) to disengage the stop button (B/5).

Attention: As soon as the engine is started it must run without any load to prevent the chain brake from being damaged.

- Now release the chain brake.

Warm start:

- As described in the section above (cold start), but without actuating the choke (B/2).

Switching off the engine

- Put the short-circuiting switch (B/1) in position "O" (STOP).

STOP

Checking the safety chain brake

Do not work with the chain saw without first checking the chain brake!

- Start the engine as described (make sure you have a good footing, and place the chain saw on the ground in such a way that the guide bar is free of contact).

- Grasp the tubular handle grip with the other.

- With the engine running at moderate speed, press the hand guard (C/6) in the direction of the arrow hand until the chain brake engages. The chain should stop immediately.

- Immediately release the throttle and release the chain brake.

IMPORTANT: Caution: If the chain does not stop immediately in this test, turn off the engine immediately. Do NOT use the chain saw in this condition! Contact a DOLMAR service center.

firmly with one hand and hold the

with the back of your

Checking the chain lubrication

Never work with the chain saw when a sufficient chain lubrication is not guaranteed. Otherwise the service life of the sawing device will be reduced. Before starting work check the oil level in the tank and the oil feeding.

Check the oil feed quantity as described below:

- Start the chain saw.

- Hold the running chain saw approx. 6" (15 cm) above a trunk or the ground (use an appropriate base).

If the lubrication is sufficient, you will see a light oil trace because oil will be centrifuged from the sawing device.

Pay attention to the direction the wind is blowing and avoid unnecessary exposure to the oil spray!

Page 24

Adjusting the carburetor

CAUTION:

Do not adjust the carburetor until the machine has been completely assembled and checked! Do not adjust the carburetor without a tachometer!

Carburetor adjustment is necessary for optimum engine performance, for safer and more economical operation. Adjust the carburetor only with the engine warm, a clean air filter, and properly installed cutting tool.

Carburetor adjustment may be done only by a DOLMAR service centre. Improper adjustment can cause damage to the engine.

In order to comply with new emissions legislation, limits have been placed on the carburetor adjusting screws (H) and (L).

This limitation (to about 180 degrees) prevents an excessively rich mixture. This in turn ensures compliance with emis-

sions rules as well as optimum engine performance and economical fuel consumption.

You will need a tachometer (part No. 950 233 210) for optimum adjustment. Exceeding the maximum permissible speed can lead to overheating and underlubricating, and

Factory setting of adjusting screws (H) and (L): Turned out

almost all the way (counterclockwise). Use a screwdriver (blade width 4 mm, part No. 944 340 001)

and the universal wrench delivered with the chain saw.

damage to the engine!

Working in winter

For proper adjustment, proceed as follows:

Checking adjusting screw (H)

Before starting the engine make sure that adjusting screw (H) is turned out counterclockwise until it reaches a noticeable stop. The limitations do not prevent excessively lean (under-lubricated) running!

1. Start engine and let it warm up (3-5 minutes)

2. Set idle

3. Set maximum permissible speed

4. Check acceleration

5. Check idle speed

2.Set idle

Set the idle speed per the technical specifications. Turning the adjusting screw (T) in (clockwise) increases the

idle speed. Turning it out (counter-clockwise) lowers the idle speed. The cutting tool must not rotate!

3. Set maximum permissible speed

Set the maximum speed by adjusting screw (H) in accordance with the technical specifications. Turning the adjusting screw (H) clockwise increases the speed. Never exceed the maximum permissible

speed! For units with electronic engine speed limitation: No

tachometer is necessary to determine the maximum permissible speed, since exceeding this speed will result in clearly audible ignition misses!

minimal adjustments of the

In order to prevent carburetor icing in winter, warm air can be led from the cylinder to the carburetor.

- Use the universal wrench to turn the button (G/1) comple-

tely to the right.

- Now the carburetor heating is actuated.

If the temperature is above 0 be switched off.

Not following this instruction may result in damage at the cylinder and piston.

C, the carburetor heating must

4. Check acceleration

When the throttle is pressed, the engine should go smoothly from idle to high speed.

Turn adjusting screw (L) out (counterclockwise) in small increments until acceleration is good.

5. Check idle speed

Check the idle speed after setting the top speed (the cutting tool must not rotate!).

Repeat the adjustment procedure starting at Step 2, until the engine runs with the correct idle speed, good acceleration, and maximum permissible speed.

Page 25

MAINTENANCE

Sharpening the saw chain

CAUTION: Before doing any work on the guide bar or chain, always switch off the engine and pull the plug cap off the spark plug (see "Replacing the spark plug"). Always wear protective gloves!

STOP

The chain needs sharpening when:

- The sawdust produced when sawing humid wood looks like wood flour.

- The chain penetrates the wood only under great pressure.

- The cutting edge is visibly damaged.

- The sawing device is pulled to the left or right when sawing. This is caused by an unequal sharpening of the chain.

Important: Sharpen regularly, but only slightly.

Generally 2-3 touches are enough. Have the chain resharpened in a service center when you

have already sharpened it yourself several times.

0,65 mm

(.025")

Characteristics of a correctly sharpened chain (type 099):

- All cutters must be of the same length (=). Cutters with different lengths result in a rough running of the chain and produce cracks in the chain.

- The best cutting results are achieved with a depth limiter distance of 0.65 mm (.025"). The distance between the depth limiter and the cutting edge determines the depth of the cut.

CAUTION: If the distance is too wide, the risk of kickbacks increases.

25°

60°

25°

60°

- The sharpening angle of 25 Different angles result in a roughly, irregularly running chain, increase wear and tear and cause chain ruptures.

- The front rake of 60o depends on the cut depth of the round file. If the file to be used is guided correctly, the correct front rake results automatically.

must be equal for all cutters.

90°

Files and how to work with them

- Sharpen using a special file holder with a saw chain round file. Normal round files are not appropriate for this work. See "Accessories" for the order number.

- File the first cutter half with a 7/32" (5,5 mm) dia. round file, then switch to a 3/16" (4,8 mm) dia. file.

- The file should cut only when pushed forwards (arrow). Lift the file when leading it backwards.

- First sharpen the shortest cutter. The length of this cutter is then the nominal value for all other cutters of the chain.

- Replaced cutters must be exactly adopted to the shape of the other cutters. This is also true for the depth gauges.

- Always guide the file horizontally (90

to the guide bar).

Page 26

25°

1/5

25°

- The file holder makes it easier to guide the file, carries markings for a correct sharpening angle of 25 the cut depth (4/5 of the file diameter). For the order number see accessories.

- When filing the markings must be parallel to the chain.

and limits

Cleaning the guide bar

CAUTION: Protective gloves must be put on.

- After having sharpened the chain, the height of the depth limiter must be checked by means of a chain gauge. For the order number see accessories.

- Correct even the smallest projections with a special flat file (G).

- Round off the front of the depth limiter (H).

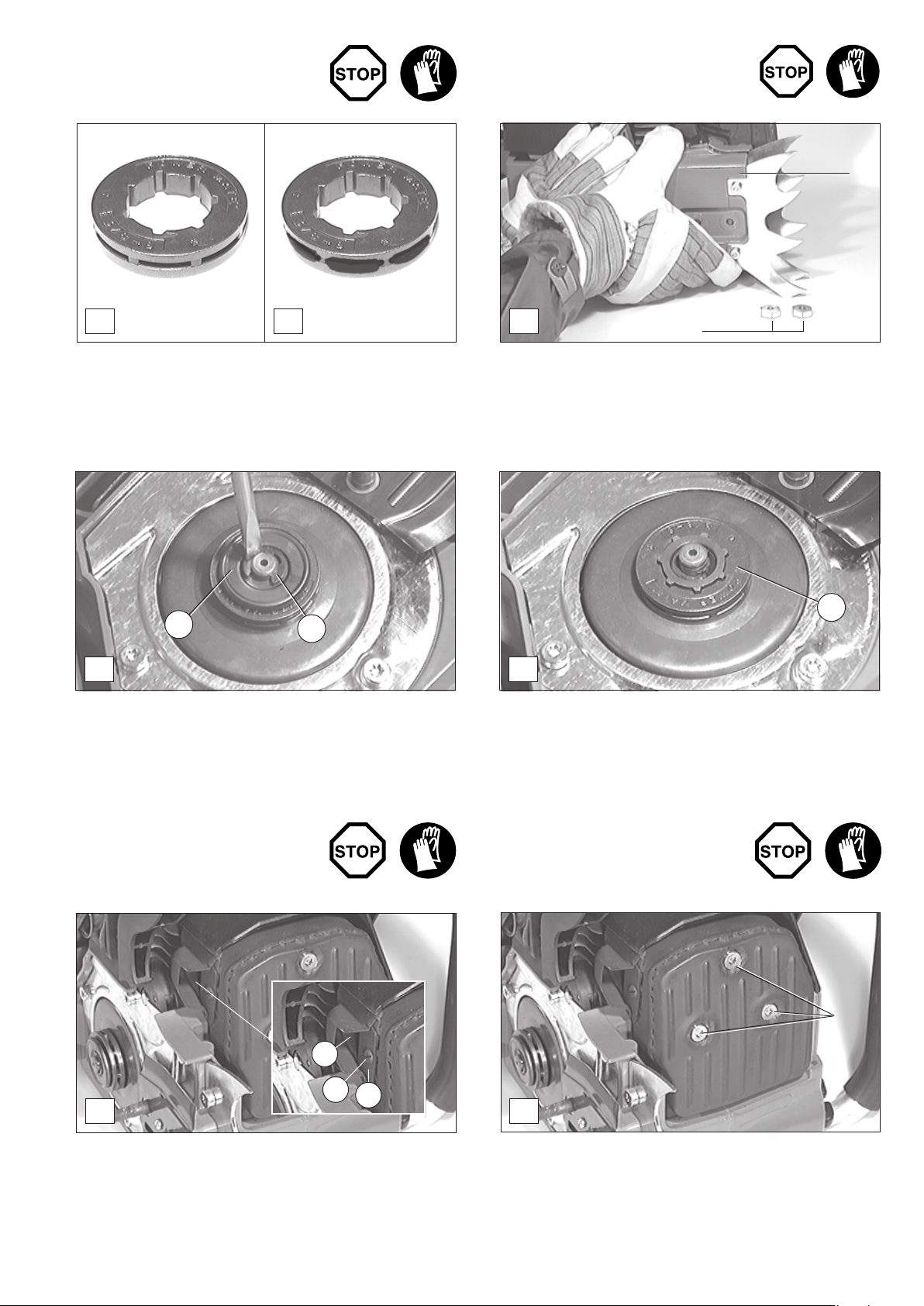

Clean the chain brake band

CAUTION: In any case actuate the chain brake (blocking) and put on protective gloves. Do not actuate the chain brake when cleaning.

STOP

The bearing surfaces of the guide bar must be regularly cleaned and checked for damage.

- Clean the inside, in particular the brake band area (K/7),

with a brush. NOTE: Do not clean the brake mechanism, in particular the

spring (K/8), because it could jump out of its guide. NOTE: Do not remove the foam material (K/9).

- Remount the protective plate and the guide plate.

- After mounting carry out a functional check of the chain brake (see page 23).

- Loosen the fastening nuts (J/1).

- Pull off the sprocket guard (J/2).

- Loosen the screw (J/3) and remove the guide plate (J/4).

- Loosen the four screws (J/5) and carefully remove the protective plate (J/6).

NOTE: Ensure the pressure spring (K/8) cannot jump out. Secure the pressure spring in position before cleaning.

SERVICE

NOTE: The chain brake is a very important safety device and like

any other component subject to normal wear and tear. It is recommended to have it checked and maintained

regularly for your own safety by a DOLMAR service center.

Page 27

Checking the sprocket

Replacing the sprocket

CAUTION: Protective gloves must be put on.

Check the sprocket before mounting a new chain (A). Worn out sprockets (more than 0,2 mm) (B) may damage the

new chain and must therefore be replaced.

- Use the universal wrench to remove the locking washer

(D/3).

CAUTION: The locking washer might jump out on removing.

- Remove the thrust washer (D/4) underneath it.

- Loosen the fastening nuts (C/1).

- Pull off the sprocket guard (C/2).

- Take off the sprocket (E/5) from the clutch drum.

- Position the new, slightly oiled sprocket and remount all parts in the reverse order.

Replacing/cleaning the spark arrester screen

The spark arrester screen should be checked and cleaned regulary.

- Remove the screw (F/6), deflector plate (F/7) and arrester screen (F/8).

Caution: Do not use sharp or pointed objects for screen cleaning. Damaged or misformed screen wires may result.

Checking the muffler screws

- Regularly check the three fastening screws (G/9) for tight-

ness.

Page 28

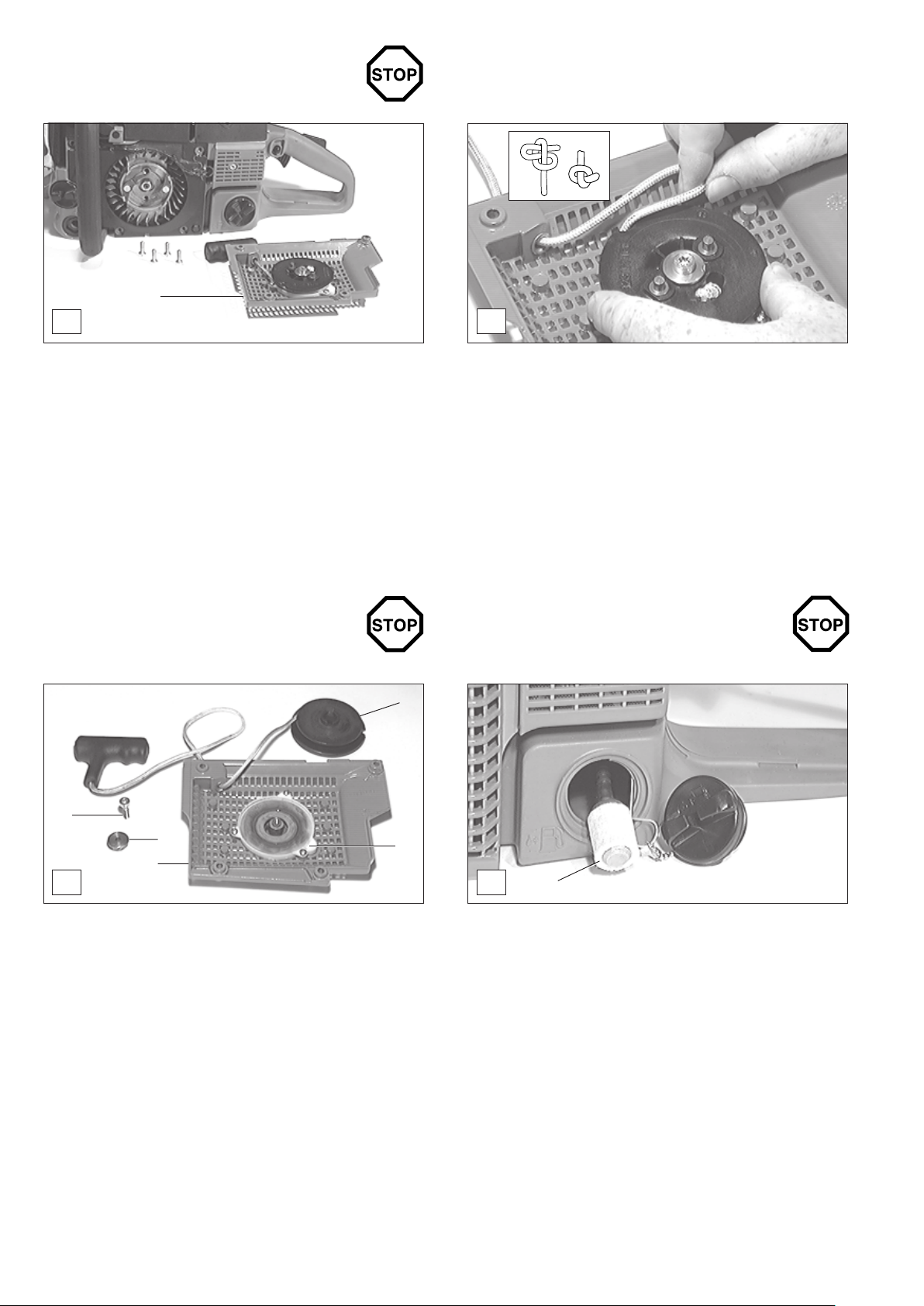

Replacing the starter cable

- Demount the fan housing (H/1) (4 screws).

- The cable drum must not be demounted.

- Remove the old cable.

- Mount the new cable 0.16" x 40" (ø 4x1000 mm) and tie it

up in a simple knot in the drum, and in a knot with a loop in the starter grip. The end of the cable must not project the drum.

Replacing the return spring

- Wind the cable around the drum as far as possible. Then pull the cable with the starter grip approx. 20" (50 cm) out of the drum, hold the drum tightly and wind the cable once again around the drum.

- Release the drum and let the cable wind up by means of the spring tension. The starter grip must now stand upright at the outside of the starter casing.

NOTE: When the starter cable has been completely pulled out, it must be possible to turn the cable drum against the spring tension through 1/4 rotation.

Replacing the fuel filter

- Demount the fan housing (J/1).

- Loosen the screw with the star-shaped recess (J/2) on the

pivot.

- Pull off the pivot (J/3).

- Remove the cable drum (J/4).

- Demount the spring cover (J/5) (3 screws).

- Slightly knock the hollow side of the fan housing on wood while holding it tightly. Thus the old spring will jump out and release.

- The new spring is delivered in a box, under full tension. For mounting the whole box is pressed into the fan housing and the wire ring is stripped off (a spring which has jumped out is remounted by turning it clockwise into the housing).

- Pull the fuel filter by means of a bent wire through the tank opening.

- The felt filter (K/1) of the fuel filter can be clogged.

- It is recommended to replace the fuel filter once every three months in order to guarantee an unimpeded fuel flow to the carburetor.

Page 29

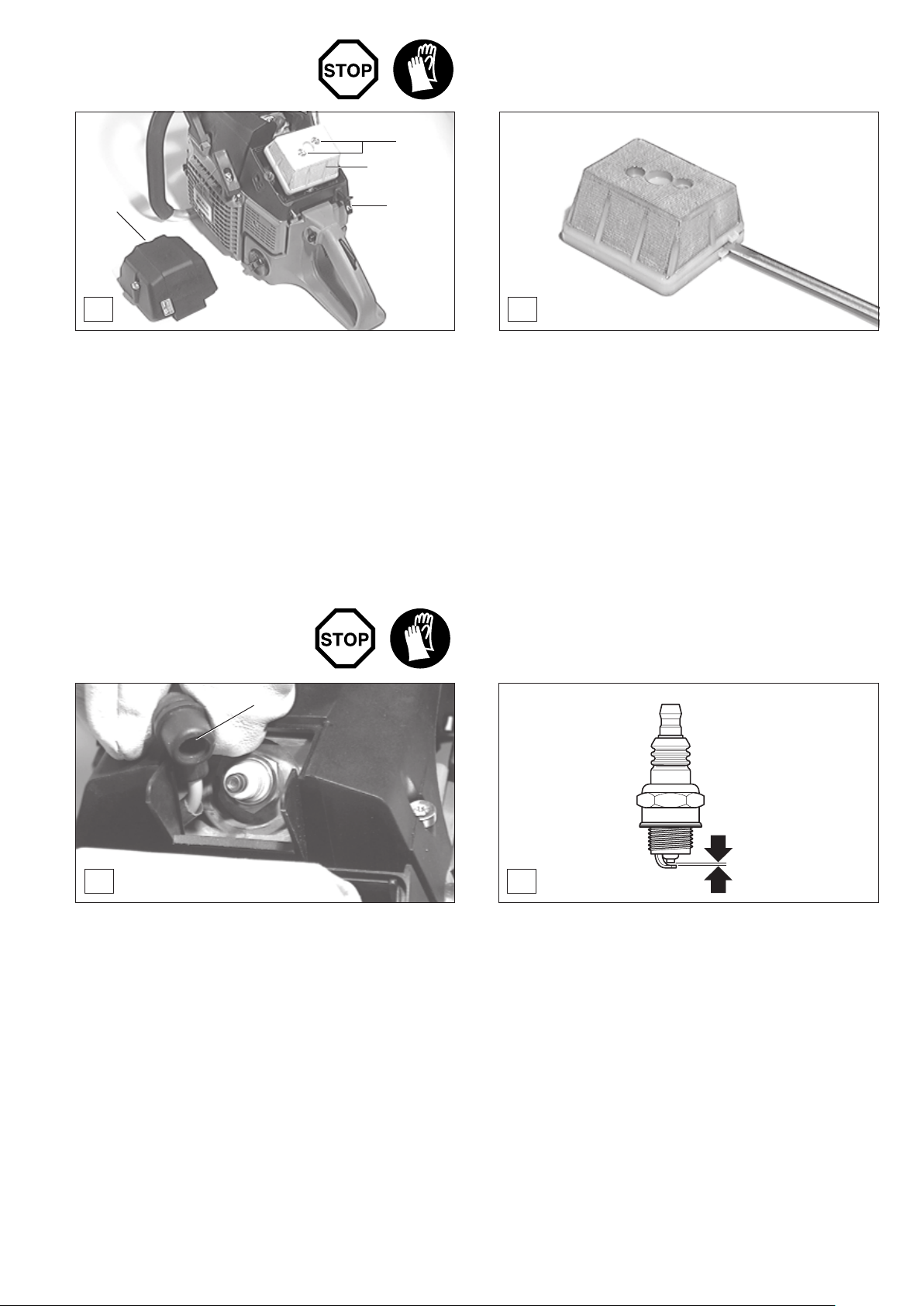

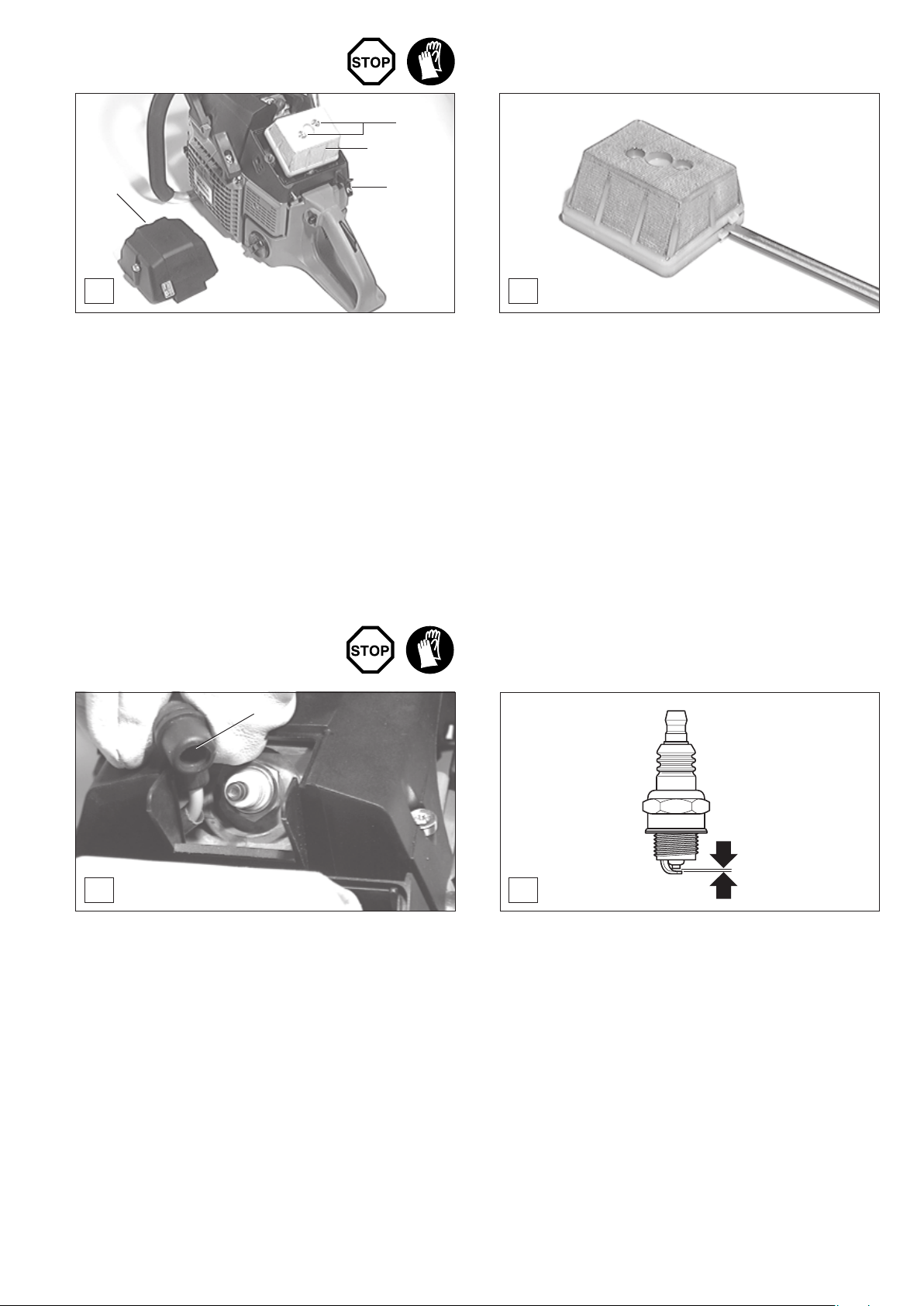

Cleaning the air filter

- Demount the filter cover (A/1) (2 screws). Caution: Pull the choke (A/2) to shut the choke shutter and

to prevent dirt particles from entering the carburetor.

- Loosen the two screws (A/4) and remove the air filter (A/3) from the intake stack.

Replacing the spark plug

- Position a screw driver between the two latches and separate the upper and lower part by turning it.

- Clean the air filter with a soft brush.

- If the filter is very dirty, clean it in lukewarm soapsuds with standard detergent.

- Let the air filter dry completely.

- Assemble the upper and lower part and put them on the intake stack. Firmly tighten the screws (A/4).

If the filter is very dirty, clean it frequently (several times a day), because only a clean air filter guarantees full engine power.

CAUTION: Replace damaged air filters immediately. Torn off pieces of cloth may destruct the engine.

CAUTION: Do not touch the spark plug or plug cap if the engine is running (high voltage). Switch off the engine before starting any maintenance work.

A hot engine can cause burns. Wear protective gloves!

The spark plug must be replaced in case of a damage of the insulating body, consumption of the electrodes or if the elctrodes are very dirty or oily.

- Loosen both screws of the filter cover (A/1) and remove

the filter cover (see fig. clean air filter).

- Pull off the plug cap (C/3) from the spark plug. Only use the

universal wrench delivered with the chain saw for demounting.

- Mount the new spark plug in the reverse order. CAUTION: Use only the following spark plugs:

- NGK BPMR 7A or BOSCH WSR 6F.

0,5 - 0,8 mm

Electrode gap

The electrode gap must be .020"-.030" (0,5 - 0,8 mm).

Checking the ignition spark

- Press the loosened spark plug with the firmly connected ignition cable against the cylinder by means of insulated pliers (not near the spark plug opening).

- ON/OFF switch in START position "I".

- Start the engine by forcefully pulling out the starter cable.

If the function is correct, an ignition spark must be visible near the electrodes.

.020" - .030"

Page 30

Replacing the vibration dampers

CAUTION: Protective gloves must be put on.

Always replace all five vibration dampers.

STOP

- The vibration damper (E/1) is installed next to the

identification plate.

- The vibration damper (E/2) is installed underneath the guide bar support. The chain catch (a) must be removed.

- The vibration damper (E/5) is installed under the mounting arm of the tubular handle.

Replacing vibration dampers 1 - 4

- The vibration damper (F/3) is installed underneath the oil

tank cap.

- The vibration damper (F/4) is installed underneath the prefilter. The cover (a) and pre-filter (b) must be removed.

- Put the saw chain on its side and carefully remove the

protective cover (G/4) by means of the universal wrench.

- Carefully demount the vibration damper by means of the universal wrench.

- The vibration damper is mounted in the reverse order.

- Use the offset screw driver to loosen the screw inside.

Replacing vibration damper 5

- Demount the tubular handle (a) (5 screws).

- Use the socket wrench (accessories, not delivered with the chain saw) to demount the vibration damper carefully.

- The new vibration damper is mounted in the reverse order.

Page 31

Instructions for daily and periodic maintenance

To ensure long life, prevent damage and ensure the full functioning of the safety features the following maintenance must be performed regularly. Guarantee claims can be recognized only if this work is performed regularly and properly. Failure to perform the prescribed maintenance work can lead to accidents!

Perform the following servicing work daily after use. Make a habit of it, it does not require much time and your saw will always function properly.

Possibly hidden faults can be detected in this manner before causing expensive and annoying interruptions of your work. In case you should detect a fault in the safety equipment when performing daily servicing, the saw must not be used before elimination of the fault.

The user of the chain saw must not perform maintenance work which is not described in the Owner’s Manual. All such work must be carried out by a DOLMAR service center.

Page

General work Chain saw Clean the outside and check for damage.

Sprocket Replace in time. 27 Chain brake Have it regularly checked by a service center.

Before each start Chain Check for damage and sharpness. 25-26

Guide bar Check for damage. Chain lubrication Functional check. 22-23 Chain brake Functional check. 23 ON/OFF switch,

Safety locking button Throttle lever Functional check. 23

Fuel/oil tank plug Check for tightness. 22

Every day Air filter Clean. 29

Guide bar Check for damage, clean oil intake bore. 22

Guide bar support Clean, in particular the oil guide groove. 26 Idling speed Check (chain must not run). 24

Every week Fan housing Clean to ensure a perfect cooling air supply.

Carburetor interior and cylinder ribs Clean, for this demount cover and protective cover.

Chain brake Clean the brake band (sawdust, oil) 26 Spark plug Check and replace if necessary. 29 Muffler Tighten fastening screws, clean spark arrester screen 27 Vibration damper Check. 30 Chain guide Check.

In case of any damage have it immediately repaired by a service center.

Resharpen regularly, replace in time. Check the chain tension. 20

Turn it over so that the bearing surfaces are equally worn. Replace in time.

For this the fan housing must be demounted. 28

Every 3 months Suction head Replace. 28

Fuel/Oil tank Clean.

Annually Chain saw Check at an authorized service center

Storage Guide bar/chain Demount, clean and oil slightly.

Clean the guide groove of the guide bar. 26 Fuel/oil tank Empty and clean. Oil pump Clean. Carburetor Run empty.

Service, spare parts and guarantee

Maintenance and repair

The maintenance and repair work of modern engines as well as all safety related assemblies require qualified technical training and the availability of a workshop equipped with special tools and testing devices. We therefore recommend you to consult a DOLMAR service center for the performance of all work not described in this instruction manual.

The DOLMAR service centers are provided with all the necessary equipment and skilled and experienced personnel to work out correct customer solutions and to advise you in all matters accordingly.

Please contact your nearest service center. Should you however not have an adress for a DOLMAR service center then please contact the DOLMAR general trading company (see last page) who will gladly provide you with the adress of your nearest DOLMAR service center.

Page 32

Spare parts

A reliable and continuous operation as well as the safety of your chain saw depend among others on the quality of the spare parts used. Use only original DOLMAR parts, marked

Only original spare parts and accessories guarantee the highest quality in material, accuracy to size and function and safety. Original spare parts and accessories can be obtained from your local dealer. He will also have the spare part lists to determine the

required spare part numbers, and will be constantly informed about the latest improvements and also about spare part innovations. Please, take in mind that in case foreign spare parts are used instead of original DOLMAR spare parts this will automatically invalidate the DOLMAR product guarantee.

Guarantee

DOLMAR guarantees the highest quality and will therefore reimburse all costs for mending through replacement of damaged parts as a result of material or production faults, which occur within the guarantee time after purchase. Please, note that in some countries particular guarantee conditions may exist. In case of any doubts, please, contact your salesman who is responsible for the guarantee of a product. We ask for your understanding that we cannot accept any responsibility for damage caused by:

• Disregard of the Owner’s Manual.

• Non-performance of the required maintenance and cleaning instructions.

• Wrong carburetor adjustment.

• Normal wear and tear.

• Obvious overload due to permanent excess of the upper limits of capacity.

• Use of guide bars and chains which have not been approved.

• Use of guide bar and chain lengths which have not been approved.

• Use of force, improper use, misuse or accidents.

• Overheating due to dirt on the cylinder ribs and the fan housing.

• Works on the chain saw by unskilled persons or performance of inappropriate repairs.

• Use of unsuitable spare parts or parts which are not original DOLMAR parts, as far as they have caused the damage.

• Use of unsuitable or old oil.

• Not tightening external screw connections in time.

• Damage related to conditions arising from lease or rent contracts. Cleaning, servicing and adjustment works are not covered by the guarantee. All repairs covered by the guarantee are to be

performed by a DOLMAR service center.

Troubleshooting

Malfunction System Observation Cause

Chain does not run Chain brake Engine runs Chain brake actuated.

Engine does not start or Ignition system Ignition spark Malfunction in fuel supply system, comonly with difficulties pression system, mechanical malfunction.

No ignition spark STOP switch actuated, malfunction or short

Fuel supply Fuel tank is filled Choke in wrong position, carburetor defective,

Compression Inside Cylinder base packing ring defective, radial system shaft packings defective, cylinder or piston rings

Outside Spark plug does not seal.

Mechanical Starter does not engage Spring in starter broken, broken parts malfunction inside the engine.

Warm start difficulties Carburetor Fuel tank is filled Wrong carburetor adjustment.

Ignition spark

Engine starts, but Fuel supply Fuel tank is filled Wrong idling adjustment, fuel filter or dies immediately carburetor dirty.

circuit in cabling, plug cap, spark plug or ignition module defective.

fuel filter dirty, fuel line bent or interrupted.

defective

Tank venting defective, fuel line interrupted, cable defective, STOP switch defective, starting valve dirty.

Insufficient output Several systems Engine is idling Air filter dirty, wrong carburetor adjustment,

No chain lubrication Oil tank/pump No oil on the chain Oil tank empty.

may be involved muffler clogged, exhaust channel in cylinder simultanously clogged, spark arrester screen clogged.

Oil guide groove dirty.

Page 33

Extract from the spare parts list

Use original DOLMAR spare parts only. For performance of repairs and replacement of other parts your DOLMAR service center should be consulted.

PS-9010

(3)

18a

(4)

5250

Pos. DOLMAR No. Qty. Denomination

1 415 050 452 1 Solid nose bar 20" (50 cm)

415 060 452 1 Solid nose bar 24" (60 cm) 415 074 452 1 Solid nose bar 29" (74 cm)

2 415 050 652 1 Sprocket nose bar 20" (50 cm)

415 060 652 1 Sprocket nose bar 24" (60 cm)

3 528 099 072 1 Saw chain 3/8" for 20" (50 cm)

528 099 080 1 Saw chain 3/8" for 24" (60 cm) 528 099 096 1 Saw chain 3/8" for 29" (74 cm)

5 952 100 153 1 Chain protection, 20-24"

952 100 171 1 Chain protection, 29" 6 024 112 300 1 Starter device cpl. 7 122 164 010 1 Starter cable 8 965 402 262 1 Starter grip 9 020 163 031 1 Return spring 10 024 173 230 1 Air filter (Robkoflok) 11 965 603 021 1 Spark plug 12 010 114 050 1 Oil tank cap cpl. 13 963 228 030 1 O-Ring 28x3 15 024 174 020 3 Screw M6 16 965 525 101 1 Gasket 17 024 174 153 1 Muffler 18 024 174 160 1 Spark arrester screen 18a 024 174 170 1 Deflector plate 19 915 142 090 1 Self-tapping screw 20 965 551 250 1 Housing 21 965 403 430 1 Vibration damper 22 965 403 461 4 Vibration damper 23 913 455 204 4 ✪ Socket-head-screw 24 965 404 740 4 Plug 25 024 223 041 1 Clutch drum 26 962 210 024 1 Needle cage 27 119 224 070 1 Sprocket 3/8", Z=7 28 001 224 011 1 Thrust washer 29 927 308 000 1 Locking washer 30 024 213 260 1 Sprocket guard cpl. 36 024 208 004 2 Hexagonal nut M8 37 963 601 120 1 Fuel filter 38 963 601 240 1 Felt filter 39 965 404 700 1 Fuel line 40 965 404 520 1 Base packing ring 41 965 451 901 1 Fuel tank cap cpl. 42 963 232 045 1 O-Ring 43 024 173 081 1 Pre-filter 44 941 717 191 1 Universal wrench SW 17/19 45 940 827 000 1 Angled screw driver 46 944 340 001 1 Carburetor screw driver

Accessories (not delivered with the chain saw) 50 953 100 090 1 Chain gauge

51 953 004 010 1 File handle 52 953 003 040 1 Round file 7/32" dia. (5,5 mm) 52 953 003 070 1 Round file 3/16" dia. (4,8 mm) 53 953 003 060 1 Flat file 54 953 009 000 1 File holder

(with round file 7/32" (5,5 mm))

- 953 007 000 1 File block for guide bar 55 944 500 860 1 ✪ Screw driver 56 944 500 862 1 ✪ Screw driver 8" (200 mm) 57 944 500 861 1 ✪ Screw driver 4" (100 mm)

- 944 602 000 1 Piston stop

- 944 500 621 1 Socket wrench

(for vibration damper)

- 949 000 031 1 Combined can

(for 5l fuel, 2.5l oil)

Page 34

EMISSIONS COMPONENT DEFECT WARRANTY COVERAGE

DOLMAR garantit à l’acheteur au détail initial et à chaque propriétaire ultérieur que cet équipement utilitaire est conçu, construit et équipé en conformité, à la date d’achat initiale, à toutes réglementations applicables de l’ U.S. Environmental Protection Agency (Agence de protection environnementale des Etats-Unis) et que le moteur est exempt de tout défaut de matériaux et de main d’œuvre susceptible de le rendre non conforme aux réglementations de l’EPA pendant sa durée de garantie.

Pour les composants figurant sous PIECES COUVERTES, le concessionnaire agréé par DOLMAR fera gratuitement le diagnostic nécessaire, la réparation ou le remplacement de façon à ce que le moteur soit conforme aux réglementations applicables de l’US EPA.

PERIODE DE GARANTIE POUR LES DÉFAUTS DE COMPOSANTS D’EMISSISON

La période de garantie pour ce moteur commence à la date où il a été vendu à l’acheteur initial et continue pendant une période de 2 ans.

PIECES COUVERTES

Les pièces figurant ci-dessous sont couvertes par la garantie concernant les défauts de composants d’émission. Certaines pièces figurant ci-dessous peuvent nécessiter une maintenance planifiée et sont garanties jusqu’au premier point de remplacement prévu pour cette pièce.

Système de dosage de combustible Système d’allumage

Carburateur et pièces internes Bougie d’allumage Filtre à carburant, si applicable Volant magnétique Obturateur d’étrangleur, si applicable Bobine d’allumage Système de starter, si applicable

Système à induction d’air Unités diverses utilisées dans les systèmes ci-dessus

Préfiltre, si disponible, filtre à air Tuyaux d’essence, brides et joints d’étanchéité Carter de filtre à air, manchon de jonction

OBTENTION DU SERVICE DE GARANTIE

Pour obtenir le service de garantie, apportez la machine au le service SAV agréé par DOLMAR et fournir la preuve d’achat indiquant la date d’achat de cette machine. Le concessionnaire SAV agréé par DOLMAR effectuera les réparations ou réglages nécessaires en un temps raisonnable et vous remettra une copie de la commande de réparation. Toutes les pièces et tous les accessoires remplacés sous cette garantie deviendront la propriété de DOLMAR.

CE QUI N’EST PAS COUVERT

• Dommages dus à une manipulation impropre, usage incorrect, ajustage inadéquat (à moins qu’ils étaient effectués par le concessionnaire SAV agréé par DOLMAR pendant une réparation de garantie), altération, accident, défaut d’utiliser l’essence et l’huile recommandée ou le fait de n’avoir pas effectué les services d’entretien nécessaires.

• Les pièces de rechange utilisées pour les services d’entretien nécessaires

• Dommages conséquents comme perte de temps, désagréments, perte due à la non-utilisation de la machine ou de l’équipement etc.

• Frais de diagnostic et d’inspection n’aboutissant pas à la réalisation d’un service de garantie

• Toute pièce de rechange non-autorisée, ou mauvais fonctionnement de pièces autorisées dû à l’utilisation de pièces nonautorisées.

RESPONSABILITÉS DE GARANTIE DU PROPRIÉTAIRE

En tant que propriétaire de la machine, vous êtes tenu responsable de l’exécution de la maintenance requise indiquée dans le manuel du propriétaire. DOLMAR recommande de conserver toutes les quittances couvrant l’entretien de votre machine, car DOLMAR ne peut pas refuser la garantie seulement à cause du manque de quittances ou parce que vous avez manqué à assurer la réalisation de toute la maintenance prévue. En tant que propriétaire de la machine, vous devez toutefois être conscient que DOLMAR peut refuser la couverture de la garantie si votre machine ou une partie de celle-ci est défaillante à cause d’abus, de négligence, de maintenance inadéquate ou de modifications non autorisées. Vous avez la responsabilité de présenter votre machine au concessionnaire SAV agréé par DOLMAR le plus proche en cas de problème. Pour toute question concernant vos droits de garantie et responsabilités, n’hésitez pas à contacter le Département de Service de Garantie DOLMAR à 1-888-OPE-PART.

CHOSES À SAVOIR CONCERNANT LA GARANTIE DU SYSTÈME DE CONTRÔLE D’ÉMISSION : MAINTENANCE ET RÉPARATIONS

Vous êtes responsable de la maintenance adéquate de la machine. Vous devez conserver tous les reçus et les rapports d’entretien concernant la réalisation de l’entretien régulier en cas de problèmes. Ces reçus et rapports d’entretien doivent être transmis à tout propriétaire suivant de la machine. DOLMAR se réserve le droit de refuser la couverture de garantie si la machine n’a pas été entretenue convenablement. Les réclamations faites au titre de la garantie ne seront pas refusées, à moins que la maintenance requise n’ait pas été effectuée ou que les rapports d’entretien n’aient pas été conservés.

LA MAINTENANCE, LE REMPLACEMENT ET LA RÉPARATION D’UNITÉS DE CONTRÔLE D’EMISSION DOIVENT ÊTRE EFFECTUÉS PAR UNE PERSONNE QUELCONQUE OU TOUT ETABLISSEMENT DE RÉPARATION ; TOUTEFOIS, LES RÉPARATIONS SOUS GARANTIE DOIVENT ÊTRE REALISÉES PAR UN CONCESSIONNAIRE SAV AGRÉÉ PAR DOLMAR. L’UTILISATION DE PIÈCES NON EQUIVALENTES SUR LE PLAN PERFORMANCE ET DURABILITÉ AUX PIÈCES AUTORISÉES PEUT PORTER ATTEINTE À L’EFFICACITÉ DU SYSTÈME DE CONTRÔLE D’EMISSION ET PEUT AVOIR UNE IMPORTANCE SUR LE RÉSULTAT D’UNE RECLAMATION FAITE AU TITRE DE LA GARANTIE.

Si des pièces autres que celles agréées par DOLMAR sont utilisées pour des remplacements d’entretien ou pour la réparation de composants concernant le contrôle d’émission, vous devez vous assurer que ces pièces sont garanties par leur constructeur comme étant équivalentes aux pièces autorisées par DOLMAR dans leur performance et durabilité.

COMMEN FAIRE UNE RÉCLAMATION

Toutes les réparations tombant sous cette garantie limitée doivent être effectuées par un concessionnaire SAV autorisé par DOLMAR. Au cas où une pièce relative aux émissions s’avère être défectueuse pendant la durée de garantie, vous devez prévenir le Département de Service de Garantie DOLMAR à 1-888-OPE-PART et vous serez informé par le concessionnaire garantie SAV ou des prestataires de service où la réparation sous garantie peut être effectuée.

Page 35

ATTENTION!

Une utilisation négligente ou incorrecte de ce produit peut entraîner des blessures graves ou mortelles! Avant d’utiliser une tronçonneuse ou d’autres produits DOLMAR, il est important que vous ayez lu et entièrement compris et que vous suiviez avec soin les instructions fournies par le présent mode d’emploi. Le retour de chaîne peut entraîner des blessures graves ou mortelles et constitue l’un des nombreux dangers potentiels liés à l’utilisation d’une tronçonneuse. Ce mode d’emploi décrit de faç on détaillée le retour de chaîne et les autres mesures de sécurité. D’autres exemplaires de ce mode d’emploi peuvent être commandés auprès de DOLMAR, 4680 River Green Parkway, Duluth, GA 30096, USA, Telephone 1-888-OPE-PART.

Ce produit est en conformité avec: la norme de sécurité pour tronçonneuses B 175.1-1991 de l’American

National Standard Institute, la norme de sécurité pour tronçonneuses Z62.1-95 de la Canadian Standards

Association.

Société du génie automobile SAEJ 335-Juin 95 „Petit système d’échappement portable ne produisant

aucune étincelle”

Cette tronçonneuse est un produit allemand de qualité. Ce mode d’emploi contient des instructions importantes pour son montage et so n utilisation. Pour votre sécurité, lisez très soigneusement les instructions de prévention des accidents avant de mettre en service votre tronçonneuse car une utilisation incorrecte peut, malgré toutes les précautions prises, entraîner des accidents. Avec un peu de soin et d’attention, ce produit de toute première qualité vous rendra d’excellents services et vous donnera entière satisfaction pendant très longtemps. Dans l’appareil ont été observés les droits de protection suivants: US 5411382, EP 0440827, EP0560201, GBM 8909508, GBM 8913638, GBM 9203378.

DOLMAR PS-9010

Sommaire page

Emballage .................................................................... 35

Etendue de la fourniture ............................................ 36

Symboles ..................................................................... 36

Mesures de sécurité .............................................. 37-48

Désignation des pièces.............................................. 49

Caractéristiques techniques ..................................... 50

MISE EN ROUTE .................................................... 51-56

Montage du guide et de la chaîne de sciage ............... 51

Contrôle de tension de la chaîne.................................. 52

Frein de chaîne ............................................................. 52

Carburant/ravitaillement ............................................... 53

Réglage du graissage de la chaîne .............................. 54

Démarrer / arrêter le moteur ......................................... 55

Vérifier le frein de chaîne.............................................. 55

Vérifier le graissage de la chaîne ................................. 55

Réglage du carburateur ............................................. 56

Marche hivernale ........................................................ 56

TRAVAUX DE MAINTENANCE .............................. 57-63

Affûtage de la chaîne de sciage .............................. 57-58

Nettoyer le guide de la chaîne ...................................... 58

Nettoyer la bande de frein de chaîne ........................... 58

Vérifier / changement de la roue à chaîne ................... 59

Changement / nettoyage du pare-étincelles ................ 59

Contrôler les vis du silencieux ...................................... 59

Remplacement du cordon de lancement...................... 60

Remplacement du ressort de rappel ............................ 60

Remplacement de la crépine d’aspiration .................... 60

Nettoyage du filtre d’air................................................. 61

Remplacement de bougie............................................. 61

Remplacement de l’amortisseur de vibrations ............. 62

Instruction d'entretien quotidien et périodique ............. 63

Service d’atelier, pièces de rechange

et garantie ............................................................... 63-64

Recherche de pannes................................................. 64

Extrait de la liste des pièces de rechange ............... 65

page

Les tronçonneuses DOLMAR PS-9010 sont livrées dans un carton qui les protège des dommages dus au transport. Le carton est une matière première de base qui peut être réutilisée ou recyclée (recyclage des vieux papiers).

RE Y

Page 36

Etendue de la fourniture

STOP

1. Tronçonneuse à essence

2. Chaîne

3. Guide

4. Housse de protection du guide

5. Outillage de montage

6. Tournevis coudé

7. Tournevis pour le réglage du carburateur

8. Manuel d’emploi et de sécurité (sans illustration)

Si un des composants indiqués ici ne devait pas être dans la fourniture, veuillez vous adresser à votre vendeur!

Symboles

Vous rencontrerez les symboles suivants sur l’appareil et dans le manuel d’emploi et de sécurité:

Lire manuel d'emploi et suivre les consignes de sécurité et

Arrêter le moteur!

d'avertissement!

Danger et attention particuliers!

Interdit!

Porter le casque les lunettes et acoustiques de protection!

Porter des gants de protection!

Frein de chaîne

Attention, choc de recul (Kickback)!

Interdiction de fumer!

Pas de feu ouvert!

Interrupteur de marche/arrêt (I/O)

Appuyer sur la soupape de mise en marche

Démarrer le moteur

Levier choke

RE Y

Mélange carburant

Réglage du carburateur

Huile pour chaîne de sciage

Fonctionnement en hiver

Premier secours

Symboles

Recyclage

additionnels voir page 38.

Page 37

Mesures de sécurité à respecter par les utilisateurs de tronçonneuses

Lorsque vous utilisez la tronçonneuse, veuillez respecter les règles suivantes : a) Evitez tout contact entre la pointe du guide et

tout objet.

b) Le contact de la pointe peut entraîner un

déplacement brutal du guide vers le haut et vers l’arrière et être à l’origine de blessures graves ou mortelles.

c) Il faut toujours utiliser la tronçonneuse en la

tenant des deux mains.

ATTENTION!

Lisez et respectez toutes les mesures de sécurité indiquées dans le mode d’emploi. Le non-respect des instructions peut avoir pour conséquence des blessures graves. Ne prêter des tronçonneuses qu’a des utilisateurs ayant une expérience avec les tronçonneuses à chaîne. Dans ce cas, les instructions d’emploi et de sécurité doit être remise au prêteur.

ATTENTION!

Cette tronçonneuse est capable de violents retours de chaîne qui peuvent blesser gravement l’utilisateur. N’utilisez cette tronçonneuse que si vous avez besoin de procéder à des travaux intensifs et si vous disposez d’une expérience et d’une formation vous permettant de maîtriser le choc de recul. Il existe des tronçonneuses à risque de choc de recul réduit.

ATTENTION!

Le choc de recul peut se produire lorsque la pointe ou l’extrémité du guide touche un objet ou lorsque le bois se referme et coince la chaîne dans la coupe. Le contact peut arrêter brutalement la chaîne et dans certains cas causer une réaction inverse extrêmement rapide, entraînant un déplacement du guide vers le haut et vers l’arrière vers l’utilisateur. Le choc de recul peut vous faire perdre le contrôle de la tronçonneuse. Certaines mesures peuvent être prises par les utilisateurs de tronçonneuses pour réduire le risque de choc de recul et de blessure. A. Si vous avez bien assimilé le principe du choc

de recul, vous pouvez réduire ou éliminer l’effet de surprise qui augmente le risque d’accident.

B. Lorsque le moteur tourne, tenez fermement la

tronçonneuse à deux mains, la main droite sur la poignée arrière et la main gauche sur la poignée tubulaire. Tenez fermement les poignées de la tronçonneuse en les entourant avec le pouce et les autres doigts. Une prise ferme peut neutraliser le choc de recul et vous aider à garder le contrôle de la tronçonneuse. Ne lâchez pas prise!

C. Assurez-vous que la zone où vous travaillez ne

présente pas d’obstacles. Ne laissez pas la pointe du guide toucher le rondin, la branche ou tout autre obstacle qui pourrait être heurté pendant que vous utilisez la tronçonneuse.

D. Ne coupez pas les bras tendus ou plus haut

qu’à hauteur d’épaules.

E. Respectez les instructions du fabricant relatives

à l’affûtage et à l’entretien de la tronçonneuse.

F. N’utilisez que les guides et les chaînes indiqués

par le constructeur ou des pièces équivalentes.

Mesures de sécurité supplémentaires

Tous les utilisateurs de tronçonneuses doivent respecter les mesures de sécurité supplémentaires cidessous :

1. Ne travaillez pas avec une tronçonneuse lorsque vous êtes fatigué.

2. Utilisez des chaussures de sécurité, des vêtements ajustés, des gants de sécurité ainsi que des lunettes, un casque antibruit et un casque de sécurité.

3. Maniez le carburant avec prudence. Eloignez la tronçonneuse d’au moins 10 pieds (3 m) du point de ravitaillement avant de démarrer le moteur.

4. Assurez-vous que personne ne se trouve à proximité de la tronçonneuse au moment du démarrage ou pendant la coupe. Maintenez les spectateurs et les animaux en dehors de la zone de travail.

5. Ne commencez pas la coupe avant d’avoir dégagé la zone de travail, de vous être assuré une position stable au sol et d’avoir prévu une voie de repli vous permettant de vous retirer lorsque l’arbre s’abattra.

6. Lorsque le moteur tourne, maintenez la chaîne de la tronçonneuse à distance de votre corps.

7. Avant de démarrer le moteur, assurez-vous que la chaîne ne touche aucun objet.

8. Portez la tronçonneuse moteur arrêté, le guide et la chaîne vers l’arrière et le pot d’échappement éloigné de vous.

9. N’utilisez pas de tronçonneuse endommagée, incorrectement réglée ou incomplètement et incorrectement montée. Assurez-vous que la chaîne s’arrête lorsque vous relâchez la gâchette des gaz.

10. Arrêtez le moteur avant de poser la tronçonneuse.

11. Soyez extrêmement prudent lorsque vous coupez des broussailles et des jeunes arbres de petites dimensions car du petit bois peut se prendre dans la chaîne de la tronçonneuse et être projeté vers vous ou vous tirer en vous faisant perdre l’équilibre.

12. Lorsque vous coupez des grosses branches qui forcent, faites attention à la détente pour ne pas être heurté lorsque la tension sur les fibres du bois se relâchera.

13. Maintenez les poignées de la tronçonneuse sèches, propres et exemptes d’huile ou de mélange deux temps.

14. N’utilisez la tronçonneuse que dans des endroits correctement ventilés.

15. Ne montez pas dans un arbre avec la tronçonneuse à moins d’avoir reçu une formation spécifique pour ce type d’utilisation.

16.Toutes les opérations d’entretien de la tronçonneuse autres que celles indiquées dans les instructions d’entretien du mode d ’emploi doivent être effectuées par DOLMAR. (Par exemple, l’utilisation d’outils inappropriés pour retirer le volant ou pour maintenir le volant afin de retirer l’embrayage peut entraîner des détériorations du volant et par voie de conséquence son éclatement).

17. Ne transportez la tronçonneuse que munie de la protection de chaîne.

18. Les guides et les chaînes à faible choc de recul sont conçus pour réduire le risque de blessure par choc de recul. Pour toute information sur ces produits, adressez-vous à votre revendeur DOLMAR.

Page 38

Mesures générales de sécurité

L’utilisation de toute tronçonneuse peut être dangereuse. A plein régime, la chaîne peut atteindre une vitesse de 45 mph (20 m/s). Il est important que vous ayez lu et entièrement compris et que vous suiviez les mesures de sécurité et les mises en garde suivantes. Relisez de temps en temps le mode d’emploi et les instructions de sécurité.

ATTENTION!

Les forces de réaction, y compris le choc de recul, peuvent être dangereuses. Une utilisation négligente ou incorrecte de toute tronçonneuse peut entraîner des blessures graves ou mortelles. Demandez à votre revendeur DOLMAR de vous montrer comment utiliser la tronçonneuse. Respectez l’ensemble des règlements, normes et arrêtés de sécurité localement en vigueur.

Il faut éviter tout contact de la pointe du guide avec un objet quelconque. Le contact de la pointe

peut entraîner un déplacement brutal du guide vers le haut et vers l’arrière et être à l’origine de blessures graves ou mortelles.

Il faut toujours utiliser la tronçonneuse en la tenant des deux mains!

L’utilisateur

Condition physique

Vous devez être en bonne forme physique et mentale et n’être sous l’influence d’aucune substance (stupéfiants, alcool) pouvant diminuer votre acuité visuelle, votre habileté ou votre jugement.

ATTENTION!

L’utilisation d’une tronçonneuse doit être interdite aux mineurs. Il faut éloigner les spectateurs, en particulier les enfants et les animaux, de la zone d’utilisation de la tronçonneuse (fig. 1). Ne laissez jamais la tronçonneuse fonctionner sans surveillance. Conservez-la sous clé hors de portée des enfants. Remplissez le réservoir de carburant aux 7/8 (cf. stockage de la tronçonneuse). Ne prêtez pas votre tronçonneuse sans ce mode d’emploi. Assurez-vous que toute personne utilisant votre tronçonneuse a bien compris les informations fournies. L’utilisation correcte d’une tronçonneuse dépend :

1. de l’utilisateur

2. de la tronçonneuse

3. de l’utilisation qui est faite de la tronçonneuse.

Description des symboles figurant sur les tronçonneuses:

ATTENTION!

L’utilisation prolongée de tronçonneuses expose l’utilisateur à des vibrations qui peuvent entraîner l’apparition de la maladie de Raynaud. Cette maladie se manifeste par une réduction de la sensibilité et de la régulation de la température au niveau des mains, par des engourdissements et des brûlures. Elle peut également entraîner des lésions nerveuses et circulatoires et une nécrose des tissus. Toutes les tronçonneuses DOLMAR sont donc munies d’un système antivibration qui est très important pour les personnes utilisant des tronçonneuses de façon régulière ou prolongée. Les systèmes antivibration ne garantissent pas que vous n’aurez pas la maladie de Raynaud mais elles en réduisent considérablement le risque. Les personnes utilisant une tronçonneuse de façon continuelle et régulière doivent toutefois examiner leur mains et leurs doigts et, si elles constatent des symptômes anormaux, consulter immédiatement un médecin.

Z 62.1-95

Classe 1A

ANSI B175.1-1991

Conformité avec les normes CSA

Conformité avec les normes ANSI

Page 39

Quels vêtements porter?

L’utilisateur doit porter des vêtements robustes et ajustés mais qui lui laissent une complète liberté de mouvement. Evitez les vestes amples, les écharpes, les cravates, les bijoux, les pantalons à pattes d’éléphant ou à revers ou quoi que ce soit qui puisse se prendre dans la tronçonneuse ou les broussailles. Portez une combinaison ou des jeans munis de renforts de protection contre la coupe (fig. 3). Portez des gants de sécurité lorsque vous manipulez la tronçonneuse et la chaîne. Les gants antidérapants très résistants améliorent votre prise et protègent vos mains.

La tronçonneuse

Pièces composant la tronçonneuse : cf. les illustrations et les descriptions de la page 49.

ATTENTION!

Ne modifiez jamais une tronçonneuse de quelque façon que ce soit. Seuls les accessoires fournis par DOLMAR ou expressément agréés par DOLMAR pour une utilisation avec la tronçonneuse spécifiée sont autorisés.

ATTENTION!

Les guides à étrier augmentent de façon importante le risque de choc de recul et donc de blessure grave ou mortelle en raison de la plus grande zone de choc de recul de la conception à étrier. Les guides à étrier ne sont pas conseillés pour les tronçonneuses DOLMAR et il ne sont pas agréés par la norme de sécurité pour tronçonneuses ANSI B 175.1 1991.

Utilisation de la tronçonneuse

Transport de la tronçonneuse

Pour travailler avec la tronçonneuse, il est important d’avoir une position stable au sol. Portez des chaussures montantes robustes munies de semelles antidérapantes. Il est conseillé de porter des chaussures de sécurité à embout acier.

Il est absolument indispensable de protéger correctement les yeux. Il est conseillé d’utiliser des lunettes antibuée ventilées et un evisière pour réduire le risque de blessure aux yeux et au visage.

Protégez-vous la tête en portant un casque de sécurité approprié. Le bruit de la tronçonneuse peut entraîner des lésions de l’ouïe. Utilisez donc toujours une protection antibruit (bouchons ou casque antibruit).

Les personnes utilisant une tronçonneuse de façon continuelle et régulière doivent faire examiner régulièrement leur acuité auditive .

Porter le casque, les lunettes et acoustiques de protection!

ATTENTION!

Il faut toujours arrêter le moteur avant de déposer ou de porter la tronçonneuse. Il est très dangereux de porter la tronçonneuse avec le moteur en marche. Une accélération intempestive du moteur peut mettre la chaîne en marche. Evitez de toucher le pot d’échappement (risque de brûlure).

Transport à la main: lorsque vous portez votre tronçonneuse à la main, le moteur doit être arrêté et la tronçonneuse doit être en position correcte. La protection de la chaîne doit être mise et le guide doit être orienté vers l’arrière. Lorsque vous portez la tro nçonneuse, le guide doit être derrière vous (fig. 4). Dans un véhicule: lors du transport de la tronçonneuse dans un véhicule, la chaîne et le guide doivent être recouverts avec la protection. Fixez correctement la tronçonneuse pour l’empêcher de se renverser et éviter les fuites de carburant et les détériorations de la tronçonneuse. Assurez-vous que la tronçonneuse n’est pas exposée à la chaleur ou à des étincelles.

Page 40

Instructions d’utilisation de la tronçonneuse

Pour monter la tronçonneuse, suivez la procédure indiquée au chapitre „Montage du guide et de la chaîne“ de ce mode d’emploi. La chaîne, le guide et le pignon DOLMAR doivent être assortis (cf. chapitre correspondant de ce mode d’emploi).

ATTENTION!

Il est extrêmement important que la chaîne soit correctement tendue. Pour éviter un réglage incorrect, il faut tendre la chaîne en suivant la procédure indiquée dans ce mode d’emploi. Après avoir tendu la chaîne, assurez-vous toujours que le ou les écrous hexagonaux du cache-pignon sont bien serrés. Vérifiez encore une fois la tension de la chaîne après avoir serré les écrous puis à intervalles réguliers (toujours avant le début du travail). Si la chaîne se détend pendant la coupe, arrêtez le moteur et tendez-la. N’essayez jamais de tendre la chaîne pendant que le moteur est en marche!

Ravitaillement en carburant

Votre tronçonneuse DOLMAR fonctionne au mélange deux temps (cf. chapitre „Carburant“ de ce mode d’emploi).

Essuyez le carburant renversé avant de démarrer votre tronçonneuse et examinez-la pour voir si elle fuit. Examinez votre tronçonneuse pour voir s’il y a des fuites pendant le ravitaillement et l’utilisation. Si vous constatez des fuites de carburant ou d’huile, ne démarrez pas ou ne faites pas fonctionner le moteur avant d’avoir remédié à la fuite et essuyé le carburant renversé. Changez immédiatement de vêtements s’ils sont souillés de carburant (danger de mort!). Evitez le contact de la peau avec le carburant. Ne jamais dévisser ou retirer le bouchon du réservoir de carburant pendant que le moteur tourne.

Démarrage

Ne démarrez pas la tronçonneuse en la laissant descendre au bout du cordon. Cette méthode est très dangereuse car vous pouvez perdre le contrôle de la tronçonneuse (fig. 6).

ATTENTION!

L’essence est un carburant très inflammable. Soyez extrêmement prudent lorsque vous manipulez l’essence ou le mélange deux temps. Ne fumez pas et évitez la présence de toute étincelle ou flamme à proximité du carburant (fig. 5).

Instructions de ravitaillement

Faites le plein de votre tronçonneuse dans des endroits bien ventilés ou à l’extérieur. Il faut toujours arrêter le moteur et le laisser refroidir avant de faire le plein. Faites le plein sur un sol nu et éloignez la tronçonneuse d’au moins 10 pieds (3 m) du point de ravitaillement avant de démarrer le moteur (fig. 5a).

10 pieds

Posez la tronçonneuse sur un sol ferme ou sur une autre surface dure à un endroit dégagé. Assurez-vous que vous avez une position stable au sol et un bon équilibre. Passez le pied droit dans la poignée arrière et prenez fermement la poignée avant de la main gauche (fig. 6a).

Il faut absolument vous assurer que ni le guide ni la chaîne ne sont en contact avec vous ou avec tout autre obstacle ou objet ou le sol. En effet, lorsque le moteur démarre avec les gaz à moitié, la vitesse du moteur est suffisante pour que l’embrayage entraîne le pignon et fasse tourner la chaîne, causant ainsi un risque de choc de recul. N’essayez jamais de démarrer le moteur lorsque le guide se trouve dans une coupe ou dans une entaille.

Lorsque vous tirez sur la poignée du démarreur, n’enroulez pas le cordon autour de votre poignée. Ne relâchez pas brusquement la poignée, accompagnezla lentement pour permettre au cordon de s’enrouler correctement. Le non-respect de cette méthode peut entraîner des blessures de la main ou des doigts et détériorer le démarreur.

Page 41

Réglages importants

ATTENTION!

Lorsque le ralenti est correctement réglé, la chaîne ne doit pas tourner. Pour le réglage du ralenti, reportez-vous au chapitre correspondant de ce mode d’emploi.

N’utilisez pas de tronçonneuse dont le ralenti n’est pas correctement réglé. Réglez le ralenti vousmême de la façon indiquée dans le chapitre correspondant de ce mode d’emploi.

Demandez à votre revendeur DOLMAR d’examiner votre tronçonneuse et de procéder aux réglages corrects ou aux réparations.

Vérifiez souvent la tension de la chaîne, surtout juste après avoir monté une chaîne neuve. Les chaînes neuves peuvent se détendre de façon plus importante pendant les premiers temps d’utilisation. Si la chaîne est bien réglée, il est possible de la tirer librement à la main autour du guide sans qu’elle pende. Pour vérifier ou régler la tension de la chaîne, il faut toujours arrêter le moteur et porter des gants.

Maintenez fermement les poignées dans le creux de la main en les entourant entre le pouce et l’index (fig.

7). Cette position vous permet de mieux résister et absorber les forces de recul, de traction et de choc de recul de votre tronçonneuse sans qu’elle vous glisse des mains (cf. le point relatif aux forces de réaction). Assurez-vous que les poignées de la tronçonneuse sont en bon état et exemptes d’humidité, de poix, d’huile ou de graisse.

Commencez toujours la coupe avec la chaîne tournant à pleine vitesse et la barre à griffe en contact avec le bois.

ATTENTION!

N’utilisez jamais la tronçonneuse d’une seule main car vous ne pouvez pas contrôler les forces de réaction (cf. pages 40 à 42) et vous pourriez perdre le contrôle de la tronçonneuse.

Conditions de travail

N’utilisez la tronçonneuse qu’à l’extérieur et uniquement de jour et dans de bonnes conditions de visibilité.

ATTENTION!

Soyez extrêmement prudent par temps humide ou par gel (pluie, neige, glace). Remettez le travail à plus tard en cas de vent, de tempête ou de pluie violente. Dégagez la zone où vous travaillez.

ATTENTION!

Evitez de trébucher sur des obstacles tels que souches, racines ou pierres et faites attention aux trous et aux fossés. Soyez extrêmement vigilant lorsque vous travaillez sur un terrain incliné ou sur un sol accidenté. Il ya un risque de glissade accru sur les rondins fraîchement écorcés.

Instructions de coupe

Lorsque le moteur tourne, tenez toujours fermement la tronçonneuse à deux mains. Posez la main gauche sur la poignée et la main droite sur la poignée et sur la gâchette des gaz. Ces instructions sont également valables pour les gauchers.

ATTENTION!

N’utilisez pas la tronçonneuse avec les gaz à moitié car cette position ne vous permet pas de contrôler correctement la tronçonneuse ou la vitesse de la chaîne.

ATTENTION!

Ne jamais trop approcher les mains ou tout autre partie de votre corps d’une chaîne en mouvement.

ATTENTION!

Ne coupez jamais d’autres matériaux que du bois ou des objets en bois.

N’utilisez votre tronçonneuse que pour couper, pas pour casser ou pousser des branches, des racines ou d’autres objets.

Lorsque vous sciez, faites attention à ce que la chaîne ne touche pas de corps étrangers tel que pierres, clous et autres (fig. 8). Ils pourraient être projetés, détériorer la chaîne ou entraîner un choc de recul.

Page 42

Pour garder la maîtrise de votre tronçonneuse, ayez toujours une position stable au sol. Ne travaillez jamais sur une échelle, dans un arbre ou sur tout autre support instable. N’utilisez jamais la tronçonneuse plus haut qu’à hauteur d’épaules (fig. 9).

Positionnez la chaîne de sorte que votre corps soit éloigné du dispositif de coupe lorsque le moteur tourne (fig. 10).

N’appuyez pas sur la tronçonneuse lorsque vous arrivez à la fin d’une coupe. Sous l’effet de la pression, le guide et la chaîne peuvent sauter hors de la coupe ou de l’entaille, ne plus pouvoir être contrôlés et frapper l’utilisateur ou un autre objet. Si la chaîne en mouvement heurte un objet, une force de réaction (cf. pages 43 à 45) peut faire que la chaîne heurte l’utilisateur.

Choc de recul (Kickback):

Le choc de recul se produit lorsque le quadrant supérieur de la pointe du guide entre en contact avec un objet dur dans le bois ou qu’il est coincé (fig. 11). La réaction de la force de coupe de la chaîne rotative entraîne une force de rotation de la tronçonneuse dans la direction opposée au mouvement de la chaîne, généralement dans le plan du guide. Ceci peut projeter de façon incontrôlée le guide qui décrit alors un arc de cercle vers l’utilisateur.

Forces de réaction pendant la coupe, y compris le choc de recul

ATTENTION!

Les forces de réaction qui peuvent se produire pendant toute coupe sont le choc de recul, le recul et la traction. Les forces de réaction peuvent être dangereuses sur toutes les tronçonneuses car la puissance utilisée pour couper le bois peut être renversée et se retourner contre l’utilisateur. Si la chaîne en mouvement est brusquement arrêtée par le contact avec tout objet solide comme un rondin ou une branche ou si elle est coincée, les forces de réaction s’exercent immédiatement. Ces forces de réaction peuvent entraîner la perte de contrôle qui, à son tour, peut être à l’origine de blessures graves ou mortelles. Comprendre les causes de ces forces de réaction peut vous aider à éviter de perdre le contrôle de votre tronçonneuse.

Les forces de réaction les plus courantes sont :

- le choc de recul

- le recul

- la traction.

Cette réaction peut se produire en l’espace d’une fraction de seconde et, dans certaines circonstances, le guide et la chaîne peuvent frapper l’utilisateur avec une force suffisante pour lui occasionner des blessures graves ou mortelles. Elle peut aussi se produire pendant l’ébranchage. Elle se produit aussi lorsque la pointe du guide est coincée de façon inattendue, entre de façon intempestive en contact avec un objet solide dans le bois (fig. 12) ou est utilisée de façon incorrecte pour amorcer une plongée ou un perçage.

Plus la force de la réaction du choc de recul est forte, plus il est difficile pour l’utilisateur de contrôler la tronçonneuse.

Page 43

De nombreux facteurs déterminent l’apparition et la force de la réaction de choc de recul. Le type du guide et de la chaîne utilisés jouent également un rôle dans la force de la réaction de choc de recul.

La vitesse à laquelle la chaîne entre en contact avec l’objet.

La force de choc de recul est proportionnelle à l’impact.

L’angle de contact entre la pointe du guide et le corps étranger (fig. 11).

Le choc de recul est plus marqué dans le quadrant supérieur de la pointe du guide.

Pour éviter le choc de recul

Les modèles de chaîne DOLMAR sont conçus pour réduire les forces de choc de recul.

Les limiteurs de profondeurs:

L’abaissement incorrect des limiteurs de profondeur augmente également le risque de choc de recul.

Affûtage des plaquettes de coupe de la chaîne:

ATTENTION!

Une chaîne émoussée ou incorrectement affûtée peut augmenter le risque de choc de recul. Ne travaillez qu’avec une chaîne correct ement affûtée.

Dispositifs de réduction du risque de blessure par choc de recul.

DOLMAR a mis au point un frein de chaîne spécial destiné à réduire le risque de choc de recul.

Le frein de chaîne augmente la sécurité du travail, c.-à-d. que lorsque la chaîne remonte brusquement, la chaîne s’arrête de tourner en l’espace d’une fraction de seconde. Une protection main située sur le levier de débrayage du frein de chaîne et une poignée arrière munie d’une protection protègent en permanence les mains de l’utilisateur. La tendance au choc de recul augmente proportionnellement au rayon ou à la taille de la pointe du guide. DOLMAR a mis au point des guides avec une pointe à petit rayon qui réduisent la tendance au choc de recul.

ATTENTION!

Le meilleur moyen de se protéger contre les blessures dues au choc de recul est d’éviter les situations qui le favorisent :

1. Tenez fermement la tronçonneuse à deux mains

et assurez toujours une prise ferme.

2. Sachez toujours où se trouve la pointe du guide.

3. Ne faites jamais entrer la pointe du guide en

contact avec un objet quelconque. Ne coupez pas les branches avec la pointe du guide. Soyez particulièrement prudent avec les petites branches dures, les broussailles et les jeunes arbres de petites dimensions car ils peuvent facilement se prendre dans la chaîne.

4. Ne coupez pas les bras tendus.

5. Ne coupez pas au-dessus de la hauteur d’épaules.

6. Commencez la coupe et continuez plein gaz.

7. Ne coupez qu’un rondin à la fois.

8. Soyez extrêmement prudent lorsque vous ren-

trez dans une coupe déjà existante.

9. N’essayez pas les coupes en plongée (cf. page

46) si vous n’avez pas l’expérience de ces techniques.

10 . Soyez toujours attentif à un déplacement du rondin

ou aux autres forces qui pourraient fermer la coupe et coincer la chaîne.

Aucun frein de chaîne ne peut empêcher le choc de recul. Ces freins ne sont conçus que pour arrêter la chaîne lorsqu’ils sont actionnés. Pour garantir un fonctionnement fiable du frein de chaîne, il faut l’entretenir correctement. Par ailleurs, la distance entre l’utilisateur et le guide doit être suffisante pour que le frein de chaîne ait le temps de réagir et d’arrêter la chaîne avant un éventuel contact avec l’utilisateur.

11. Assurez un entretien correct de la chaîne. Ne

travaillez qu’avec une chaîne bien affûtée et correctement tendue.

12. Tenez-vous à côté de la coupe de la tronçonneuse.

Page 44

Le recul:

Pour éviter la traction

Le recul se produit lorsque la chaîne se trouvant sur la partie supérieure du guide est arrêtée subitement lorsqu’elle est coincée, prise ou rencontre un corps étranger dans le bois. La réaction de la chaîne pousse la tronçonneuse directement vers l’utilisateur, lui faisant perdre le contrôle de la tronçonneuse. Le recul se produit souvent lorsque l’on coupe avec la partie supérieure du guide (fig. 14).

Pour éviter le recul

1. Soyez attentif aux forces ou aux situations dans lesquelles le bois peut coincer la partie supérieure de la chaîne.

2. Ne coupez pas plus d’un rondin à la fois.

1. Amorcez toujours une coupe avec la chaîne tournant à pleine vitesse et la barre à griffe en contact avec le bois.

2. Il est également possible d’éviter la traction en utilisant des coins en plastique pour ouvrir l’entaille ou la coupe.

Techniques de coupe

Abattage

L’abattage est la coupe d’un arbre sur pied.

Avant d’abattre un arbre, prenez en considération toutes les conditions pouvant influencer le sens de la chute, à savoir:

le sens voulu de la chute, l’inclinaison normale de l’arbre, une structure de branchages particulièrement marquée,les arbres et obstacles environnants, la direction et la vitesse du vent.

3. Ne tordez pas la tronçonneuse lorsque vous retirez le guide d’une coupe en plongée ou par dessous (figures 25 à 27 et 33, pages 46 et 48) car la chaîne peut être coincée.

La traction:

La traction se produit lorsque la chaîne se trouvant sur la partie inférieure du guide est arrêtée subitement lorsqu’elle est coincée, prise ou rencontre un corps étranger dans le bois (fig. 15). La réaction de la chaîne tire la tronçonneuse vers l’avant, faisant perdre à l’utilisateur le contrôle de la tronçonneuse. La traction se produit souvent lorsque la barre à griffe de la scie n’est pas maintenue fermement contre l’arbre ou la branche et lorsque la chaîne ne tourne pas à pleine vitesse lorsqu’elle entre en contact avec le bois.

ATTENTION!

Examinez toujours l’état général de l’arbre. Cherchez les traces de pourriture dans le tronc. S’il est pourri à l’intérieur, il peut se rompre et tomber sur l’utilisateur pendant la coupe. Cherchez aussi les branches cassées ou mortes qui pourraient être détachées par les vibrations et tomber sur l’utilisateur. En cas d’abattage en terrain incliné, l’utilisateur doit se trouver au-dessus de l’arbre.

ATTENTION!

Soyez extrêmement prudent lorsque vous coupez des broussailles et des jeunes arbres de petites dimensions car ils peuvent facilement se prendre dans la chaîne et vous tirer en vous faisant perdre l’équilibre.

En cas d’abattage à proximité de routes, de voies ferrées et de lignes électriques, etc., prenez des précautions supplémentaires (cf . fig. 16). Informez la police, la régie d’électricité ou la compagnie de chemin de fer avant de commencer le travail.

Page 45

= zone d’abattage

45°

première coupe

seconde coupe

Lors de l’abattage, respectez une distance d’au moins 2 fois et demi la hauteur de l’arbre entre l’arbre et la personne la plus proche (cf. fig. 17).

Remarque: Tout avertissement peut être couvert par le bruit de votre moteur.

Instructions d’abattage:

Dégagez dans un premier temps la base de l’arbre et la zone de travail des branches et broussailles gênantes et nettoyez la partie inférieure de l’arbre à la hache (cf. fig. 18).

Si l’arbre a de grosses racines latérales, coupez dans les plus grandes racines, d’abord verticalement puis horizontalement et enlevez le morceau ainsi découpé (fig. 20).

sens de chute

coupe d’abattage

1/10∅

tenant

(4cm)

1/5∅

encoche d’abattage

45°

Etablissez ensuite une voie de repli et dégagez-la de tous les obstacles. Cette voie doit être opposée à la direction prévue de la chute de l’arbre et avoir un angle de 45 ° (fig. 19). Il faut aussi choisir une seconde voie. Placez tous les outils et l’ensemble du matériel en sécurité à une distance suffisante de l’arbre mais pas sur la voie de repli.

encoche d’abattage

tenant

Déterminez ensuite l’emplacement de l’encoche d’abattage („camembert“) (fig. 21). Lorsqu’elle est correctement positionnée, l’encoche d’abattage détermine dans quelle direction l’arbre va tomber. Elle doit être pratiquée perpendiculairement à la ligne de chute aussi près que possible du sol. Coupez l’encoche d’abattage à une profondeur comprise entre un tiers et un quart du diamètre de l’arbre (fig. 22). Elle ne doit jamais être plus haute que profonde. Pratiquez l’encoche d’abattage avec grand soin.

Page 46

Amorcez la coupe d’abattage légèrement plus haut que l’encoche d’abattage sur le côté opposé de l’arbre (fig.

22). Coupez ensuite horizontalement dans la direction

de l’encoche d’abattage. Appliquez la tronçonneuse avec ses griffes directement derrière la partie de bois non coupée et coupez en direction de l’encoche d’abattage (fig. 23). Laissez une portion non coupée égale à environ 1/10 du diamètre de l’arbre. Cette portion constitue le tenant (fig. 23). Ne coupez pas le tenant car vous ne pourriez plus contrôler la direction de la chute. Si nécessaire, enfoncez des coins dans la coupe d’abattage pour contrôler le sens de la chute. Les coins doivent être en bois, en métal léger ou en plastique mais jamais en acier, car ils peuvent entraîner une réaction de choc de recul et détériorer la chaîne.

Restez toujours sur le côté de l’arbre qui s’abat. Lorsque l’arbre commence à s’abattre, coupez le moteur, retirez le guide et éloignez-vous sur la voie de repli que vous avez préparée. Faites attention aux chutes de branches.

ATTENTION!

Soyez extrêmement prudent avec les arbres partiellement abattus qui ont un soutien médiocre.

Si l’arbre reste en suspens ou si pour une raison ou une autre il ne tombe pas complètement, posez la tronçonneuse de côté et tirez l’arbre à l’aide d’un treuil à câble, d’un palan ou d’un tracteur. Si vous essayez de l’abattre complètement en le coupant à la tronçonneuse, vous risquez de vous blesser.

Méthode de sectionnement

nécessaire. Lorsque vous repositionnez la tronçonneuse pour la coupe suivante, maintenez le guide complètement en gagé dans l’encoche pour que la coupe d’abattage soit droite. Si la tronçonneuse commence à se coincer, enfoncez un coin pour ouvrir la coupe. A la dernière

coupe, ne coupez pas le tenant.

Méthode de coupe en plongée

Les arbres d’un diamètre supérieur à deux fois la longueur du guide nécessitent de mettre en oeuvre la méthode de coupe en plongée avant de faire la coupe d’abattage. Dans un premier temps, coupez une encoche d’abattage grande et large. Faites une coupe en plongée au centre de l’encoche. On procède à la coupe en plongée avec la pointe du guide. Commencez la coupe en plongée en appliquant la partie inférieure de la pointe du guide sur l’arbre selon un angle (fig. 25). Coupez jusqu’à ce que la profondeur de l’encoche soit à peu près égale à la largeur du guide (fig. 26). Ensuite, orientez la scie dans la direction de l’endroit où l’évidement doit être creusé.

Mettez les gaz à fond et introduisez le guide dans le tronc (fig. 27). Agrandissez la coupe en plongée comme indiqué sur l’illustration (fig. 28).

ATTENTION!

Pour abattre un arbre dont le diamètre est supérieur à la longueur du guide, il faut utiliser la méthode de sectionnement ou de coupe en plongée. Ces méthodes sont extrêmement dangereuses car elles utilisent la pointe du guide et peuvent entraîner des réactions de choc de recul. Ces techniques ne doivent être utilisées que par des professionnels ayant reçu une formation appropriée.

Pour la méthode de sectionnement (fig. 24), pratiquez la première coupe en faisant pivoter le guide vers le tenant. Ensuite, en utilisant la griffe du butoir comme un pivot, repositionnez la tronçonneuse pour la coupe suivante. Evitez de repositionner la tronçonneuse plus que c’est

Page 47

Débitage

ATTENTION!

A ce point, il y a un très grand danger de choc de recul. Il faut être extrêmement prudent pour garder le contrôle de la tronçonneuse. Pour faire la coupe d’abattage, suivez la méthode de sectionnement décrite précédemment (fig. 29). Si vous n’avez pas l’expérience du travail avec une tronçonneuse, n’essayez pas de faire de coupe en plongée. Demandez l’assistance d’un professionnel.

Ebranchage

L’ébranchage consiste à couper les branches d’un arbre abattu.

Le débitage consiste à découper un rondin en plusieurs morceaux.

ATTENTION!

1. Ne montez pas sur le rondin que vous êtes en train de débiter. Assurez-vous que le rondin ne peut pas descendre la pente. En cas de débitage en terrain incliné, l’utilisateur doit se trouver au-dessus du rondin (cf. fig. 31). Faites attention aux rondins qui roulent.

ATTENTION!

Le risque de choc de recul est très grand pendant l’ébranchage. Ne travaillez pas avec la pointe du guide. Soyez extrêmement prudent et évitez tout contact entre la pointe du guide et le tronc ou les branches. Ne montez pas sur le tronc que vous êtes en train d’ébrancher car il pourrait rouler ou vous pourriez glisser.

Commencez l’ébranchage en laissant les branches inférieures pour maintenir le tronc à une certaine distance du sol (fig. 30). Ne coupez pas les branches pendantes par dessous. La tronçonneuse pourrait être coincée ou la branche pourrait tomber, vous faisant perdre le contrôle de la tronçonneuse. Si le guide est coincé, arrêtez le moteur et retirez la tronçonneuse en soulevant la branche.

ATTENTION!

Soyez extrêmement prudent lorsque vous coupez des branches qui forcent. Les branches peuvent sauter vers l’utilisateur et entraîner une perte de contrôle de la tronçonneuse ou blesser l’utilisateur.

2. Ne coupez qu’un rondin à la fois.

ATTENTION!

3. Il faut être très prudent pour couper le bois en éclats car des échardes acérées peuvent être entraînées pas la tronçonneuse et projetées vers l’utilisateur.

ATTENTION!

4. Pour couper les petits rondins, utilisez un chevalet (fig. 32). Empêchez toute autre personne de tenir le rondin. Ne maintenez jamais le rondin avec la jambe ou le pied.

Page 48

1. coupe de décharge

côté pression

2. coupe transversale

Entretien et réparation

N’utilisez jamais une tronçonneuse endommagée, incorrectement réglée ou incomplètement ou incorrectement assemblée. Respectez les instructions d’entretien et de réparation du chapitre correspondant du présent mode d’emploi.

ATTENTION!

2. coupe transversale

côté tension

côté pression

1. coupe de décharge

ATTENTION!

5. Lorsque vous coupez des rondins qui forcent, il faut être extrêmement prudent pour éviter que la tronçonneuse soit coincée. La première coupe est pratiquée sur le côté comprimé pour soulager la tension du rondin (cf. fig 33, 34). On procède ensuite à la coupe de débitage de la façon indiquée. Si la tronçonneuse est coincée, arrêtez le moteur et retirez-la du rondin.

Avant de commencer toute opération d’entretien, de réparation ou de nettoyage de la tronçonneuse, il faut toujours arrêter le moteur et s’assurer que la chaîne est arrêtée. Ne procédez pas à des opérations d’entretien ou de réparation qui ne figurent pas dans ce mode d’emploi. Confiez-les uniquement à votre agence technique DOLMAR.

Entretien et stockage de la tronçonneuse

Maintenez la chaîne, le guide et le pignon propres et lubrifiés ; changez les chaînes et les pignons usés.

La chaîne doit toujours être correctement affûtée. On reconnaît que la chaîne est émoussée au fait que le bois tendre est difficile à couper et que des traces de brûlure apparaissent sur le bois.

Assurez-vous que la chaîne est toujours correctement tendue. Après chaque utilisation, resserrez tous les écrous, boulons et vis à l’exception des vis de réglage du carburateur.

ATTENTION!

6. Le travail dans une zone où les rondins, les branches et les racines sont enchevêtrés (p.ex. dans une zone où les arbres ont été abattus par le vent, fig. 35) ne doit être fait que par des professionnels ayant reçu une formation appropriée. Le travail dans une zone où les arbres ont été abattus par le vent est très dangereux.

ATTENTION!

Assurez-vous que la bougie et le câble d’allumage sont toujours propres et bien fixés.

Conservez les tronçonneuses en hauteur ou sous clé hors de portée des enfants.

7. Amenez les rondins dans une zone dégagée avant de commencer le débitage. Tirez d’abord les rondins exposés et dégagés.

Page 49

Désignation des pièces

Plaque signatique

(échautillon pour modèle PS-9010)

PS-9010

9909123456

Numéro de série Année de construction

6 7

DOLMAR GmbH, 22045 Hamburg, Germany

024.100.000

à indiquer lors de commande de pièces de rechange!

1 Poignée 2 Choke (étrangleur) 3 Couvercle du filtre / bougie d'allumage 4 Commutateur pour service normal/hiver 5 Poignée-étrier 6 Silencieux 7 Ecrous de fixation 8 Rive dentée

fermement la tronçonneuse contre le bois)

9 Arrête chaîne

10 Vis de réglage pour pompe à huile (face

inférieure)

(Butée à griffe pour maintenir

13 Protège-main 14 Guide de la chaîne de la scie 15 Chaîne de sciage 16 Protége-main (libérer le frein à main) 17 Poingnée de lancement 18 Vis de réglage „H-T-L“ pour le carburatuer 19 Commutateur ON/OFF 20 Bouton de blocage pour mi-gaz 21 Touche de verrouillage de sécurtité 22 Levier de gaz

23 Bouchon de fermeture du réservoir carburant 11 Protection roue à chaîne 12 Plaque signalétique

24 Carter ventilateur avec dispositif de lancement

25 Bouchon de fermeture du réservoir huile

Page 50

Caractéristiques techniques

Cylindrée cu. in (cm3) 5.5 (90) Alésage inch (mm) 2 (52) Course inch (mm) 1.6 (42) Puissance max. en fonction du régime hp / rpm 6.57 / 9,500 Couple max. en fonction du régime ft lb / rpm 4.3 / 6,500 Régime de limitation rpm 13,500 Vitesse de rotation à vide rpm 2,200 Vitesse de rotation d’embrayage rpm 3,600 Niveau sonore à pleine charge mesuré aux oreilles de l'opérateur selon ANSI B 175.1/CSA Z62.1 db(A) 105 Niveau sonore pour une personne voisine (à une distance de 50ft/15 m) selon ANSI B 175.1 db(A) 80 Carburateur (à membrane) Type TILLOTSON HS-295A (LC) Dispositif d’allumage Type électronique Bougie d’allumage Type NGK BPMR 7A Ecartement électrodes inch (mm) .020 - .030 (0.5 -0.8) ou bougie d’allumage Type BOSCH WSR-6F Consommation carburant/puissance max. Consommation spéc./puissance max. selon ISO 8893 g/kWh 480 Capacité réservoir carburant oz (l) 33.8 (1.0) Capacité réservoir huile oz (l) 13.5 (0.4) Dosage mélange (carburant/huile 2 temps)

- avec utilisation huile DOLMAR 50:1

- avec utilisation autre huile 40:1 Frein de chaîne manuel / choc de recul Pas roue à chaîne inch 3/8 Nombre de dents (roue à chaîne) Z 7 Type de chaîne Pas/épaisseur maillon entraîneur inch 3/8 / .058 Guide longueur de coupe inch 20 - 36 Type de guide de chaîne Poids (réservoir vide, sans guide et chaîne) lbs oz 18 lbs 1 oz

(voir extrait de la liste des pièces de rechange)

selon ISO 8893 kg/h 2.1

PS-9010

ATTENTION:

Cette tronçonneuse à chaîne peut entraîner un rebond risquant de blesser l’utilisateur. N’utilisez cette tronçonneuse à chaîne que si vous avez des besoins importants de coupe et suffisamment acquis d’expérience, notamment en ce qui concerne les rebonds éventuels. Les tronçonneuses à chaîne présentant des risques de rebond assez réduits sont également disponibles.

Page 51

MISE EN ROUTE

STOP

Montage du guide et de la chaîne de sciage

Utiliser la clé combinée livrée avec la machine pour les travaux suivants.

Placer la tronçonneuse sur un support stable et exécuter les opérations suivantes pour le montage de la chaîne de sciage et du guide de la chaîne.

ATTENTION: Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement arrêté et la fiche de bougie doit être enlevée (voir paragra- phe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

ATTENTION: La tronçonneuse ne peut être démarrée qu’après le montage complet et le contrôle effectué!

- Dévisser les deux écrous de fixation (A/1).

- Retirer la protection de la roue à chaîne (A/2).

C D

- Monter le guide de la chaîne. Veillez à ce que le tourillon (B/ 5, C/5) du tendeur de la chaîne pénètre dans le trou (voir cercle) du guide de la chaîne.

- Tourner la vis de serrage de la chaîne (B/4) dans le sens

contraire des aiguilles d’une montre jusqu’à ce que le tourillon (B/5) se trouve à env. 2 cm devant la butée de gauche.

- Placer la chaîne de sciage (D/6) sur la roue à chaîne (D/7)

et l’enfiler dans la rainure de guidage du guide de la chaîne. Les arêtes coupantes sur la face supérieure du rail doivent être dirigées dans le sens de la flèche!

- Guider la chaîne de sciage (E/6) autour de l’étoile de renvoi (E/8) du guide de la chaîne.

- Tourner le tendeur de chaîne (B/4) vers la droite (sens des

aiguilles d’une montre) jusqu’à ce que la chaîne de sciage s’enfile dans la rainure de guidage de la face inférieure du guide (voir cercle). Plaquer avec la main gauche le guide vers le carter.

Page 52

G H

- Remettre la protection de la roue à chaîne (G/2). Resserrer les deux écrous de fixation (G/1) à la main.

Contrôle de la tension de la chaîne

- Une tension correcte de la chaîne est réalisée lorsque la chaîne s’applique sur le rail inférieur et qu’elle peut encore être légèrement écartée du guide à la main.

- Ce faisant, le frein de la chaîne doit être libéré.

- Contrôler continuellement la tension de la chaîne, les chaînes neuves ayant tendance à s’allonger.

- Par conséquent, vérifier souvent la tension de la chaîne le moteur étant

arrêté.

STOP

Tendre la chaîne de sciage

- Relever légèrement la pointe du guide de la chaîne de

sciage et tourner la vis de tension de la chaîne (H/4) vers la droite (dans le sens des aiguilles d’une montre) jusqu’à ce que la chaîne s’applique sur la face inférieure du guide.

- Continuer à relever la pointe du guide de la chaîne et

bloquer les deux écrous de fixation (G/1) avec la clé combinée.

REMARQUE:

En pratique, on devrait utiliser alternativement 2 à 3 chaînes de sciage.

Pour atteindre une usure régulière des guide, on devra retourner le guide de la chaîne lors du changement de la chaîne.

Frein de chaîne

La PS-9010 est équipée en série d’un frein de chaîne à déclenchement d’accélération. Si un contrecoup se produit (kickback), dû à un heurt de la pointe du guide contre le bois (voir chapitre «CONSIGNES DE SECURITE» à la page 42), le frein de chaîne se déclenche automatiquement en cas de contrecoup suffisamment fort par inertie de masse.

La chaîne de sciage est interrompue pendant une fraction de seconde. Le frein de chaîne n’est prévue que pour des cas

d’urgence et pour le blocage de la chaîne avant le démarrage.

Enclencher le frein de chaîne (bloquer) En cas de contrecoup suffisamment fort, le frein de chaîne se

déclenche automatiquement dû à l’accélération rapide de la chaîne de sciage et à l’inertie de masse du protège-main (K/3).

Lors d’un enclenchement manuel le protège-main (K/3) est poussé par la main gauche en direction de la pointe du guide de la chaîne (flèche 1).

Libérer le frein à main

Tirer le protège-main (K/3) en direction de la poignée en étrier (flèche 2) jusqu’à son enclenchement. Le frein à frein est libéré.

Page 53

Carburants/ravitaillement

Carburant

1.0 Us-gal. (3.7 l) 2.5 floz. (75 cm3) 3.2 floz. (94 cm3)

2.5 Us-gal. (9.4 l) 6.4 floz. (189 cm3) 8.0 floz. (236 cm3)

5.0 Us-gal. (18.9 l) 12.8 floz. (378 cm3) 16.0 floz. (473 cm3)

50:1

OIL

50:1

DOLMAR

40:1

OIL

ATTENTION: L’appareil est utilisé avec des produits d’huiles minérales (essence et huile)! Votre attention est requise lorsque vous manipulez l’essence. II est interdit de fumer et tout feu immédiat n’est pas autorisé (risque d’explosion).

Mélange carburant

Le moteur de la tronçonneuse est un moteur thermique à deux temps de haute performance. Ce moteur est alimenté par un mélange de carburant et d’huile moteur deux temps. La conception du moteur a été réalisé pour fonctionner à l’essence normal sans plomb avec un degré d’octane minimum de 91 ROZ. Si un tel type de carburant n’était pas disponible, on peut aussi utiliser un carburant d’un degré d’octane plus élevé. Le moteur n’en subit aucun dommage.

Pour un fonctionnement optimal, ainsi que pour la protection de la santé et de l’environnement, utilisez toujours un carburant sans plomb. Il ne faut pas utiliser d'essence contenant de l'alcool avec les produits DOLMAR.

Le graissage du moteur est réalisé par une huile moteur à deux temps (échelle de qualité JASO FC ou ISO EGD) qui est additionnée au carburant. En usine le moteur a été réglé pour l’huile moteur deux temps très performante de DOLMAR avec un rapport de mélange de 50:1. Ceci garantit une longue durée de vie et un fonctionnement fiable avec un très faible dégagement de fumées du moteur. L’huile deux temps de haute performance DOLMAR peut être livrée selon les besoins dans des bidons aux contenances suivantes:

1 l N° de commande 980 008 107

100 ml N° de commande 980 008 106 En cas de non-utilisation d’huile deux temps à haute performance DOLMAR, il est impératif d’observer un rapport de mélange de 40:1 en cas d’utilisation d’autres huiles deux temps. Sinon, un fonctionnement impeccable ne peut être garanti.

Réalisation du rapport correct du mélange 50:1 En utilisant l’huile deux temps de haute performance

DOLMAR, ceci signifie mélanger 50 parties d’essence avec une partie d’huile

40:1

En utilisant une autre huile moteur deux temps, ceci signifie mélanger 40 parties d’essence avec une partie d’huile

REMARQUE: Pour fabriquer le mélange essence-huile, il faut toujours mélanger préalablement le volume d’huile prévu dans la moitié du volume d’essence, puis y ajouter le volume d’essence restant. Avant de remplir la tronçonneuse avec le mélange, bien secouer le mélange terminé.

Il n’est pas raisonnable que par excès de conscience de sécurité d’augmenter la part d’huile au delà du rapport indiqué du mélange, le résultat serait plus de résidus de combustion ce qui polluerait l’environnement et boucherait la sortie d’échappement dans le cylindre, ainsi que le silencieux. En outre, la consommation de carburant augmenterait et la puissance diminuerait.

Stockage de carburants

Les carburants ne sont stockables que de manière restreinte. Les carburants et les mélanges de carburant vieillissent. Le carburant stocké trop longtemps et les mélanges de carburant peuvent causer des problèmes de démarrage. N’acheter que la quantité de carburant à consommer en l’espace de quelques mois. Stocker le carburant uniquement dans des récipients

homologués au sec et à l’abri.

Huile de chaîne de sciage

Pour le graissage de la chaîne de sciage et du guide, il faut utiliser une huile de chaîne avec un additif d’adhérence. L’additif d’adhérence à l’huile de chaîne empêche une rapide jetée de l’huile du dispositif de sciage.

Pour protéger l’environnement, il est conseillé d’utiliser une huile de chaîne biodégradable. Souvent, les instances régionales prescrivent l’utilisation d’huile biodégradables.

L’huile de chaîne de sciage BIOTOP proposée par DOLMAR est fabriquée à base d’huiles végétales sélectionnées et elle est 100% biodégradables. BIOTOP porte comme référence l’ange bleu d’environnement (RAL UZ 48).

L’huile de chaîne BIOTOP est disponible dans les bidons aux contenances suivantes :

1 l N° de commande 980 008 210 5 l N° de commande 980 008 211 20 l N° de commande 980 008 213

L’huile de chaîne biodégradable ne se conserve que pendant un temps limité et devra être utilisée dans un délai de 2 ans après la date de fabrication imprimée.

Remarque importante pour les huiles de chaîne de sciage bio

Avant une longue mise hors service, le réservoir à huile doit être vidé et rempli ensuite d’un peu d’huile moteur (SAE 30). Ensuite, faire marcher la tronçonneuse pendant quelques temps de manière à rincer les restes d’huile bio du réservoir, du systéme de conduite d’huile et du dispositif de sciage. Cette mesure est indispensable car différentes huile bio ont tendance à coller ce qui peut détériorer la pompe à huile ou des éléments d’alimentation d’huile.

Lors de la remise en marche, verser à nouveau l’huile de chaîne BIOTOP.

Huile

Usagée

N’UTILISEZ JAMAIS DE HUILES USAGEES

Une huile usagée est extrêmement dangereuse pour l’environnement!

Les huiles usagées contiennent une grande part de produits connus pour être cancérigènes.

Les souillures dans les huiles usagées amènent une grande usure de la pompe à huile et du dispositif de sciage.

Les dommages résultant de l’utilisation d’huiles usagées ou d’huiles de chaîne non appropriées ne sont pas couverts par la garantie.

Votre vendeur spécialisé vous informe sur la manipulation et l’utilisation d’huile de chaîne de sciage.

Page 54

EVITEZ LE CONTACT AVEC LA PEAU ET LES YEUX

Remplissage des réservoirs

STOP

RESPECTER IMPERATIVEMENT LES REGLES DE SECURITE!

La manipulation de carburants exige une manipulation avec précaution et prudence.

Ne le faire que si le moteur est arrêté!

- Bien nettoyer le pourtour des emplacements de remplissage pour éviter la pénétration de salissures dans le réservoir d’essence ou d’huile.

- Dévisser le bouchon du réservoir et remplir de carburant resp. d’huile jusqu’au bord inférieur de la tubulure de remplissage. Remplir avec précaution en prenant soin à ne pas déverser du carburant ou de l’huile de chaîne.

- Revisser fermement le capuchon du réservoir.

Après avoir rempli le réservoir, nettoyer le bouchon fileté, le réservoir et vérifier s’il fuit.

Les produits pétroliers, ainsi que les huiles, dégraissent la peau. Lors d’un contact répété et prolongé la peau se dessèche. Les suites peuvent être différentes maladies de peau. D’autre part, on connait les réactions allergiques.

Le contact avec les yeux de l’huile conduit à des irritations. En cas de contact, rincer immédiatement l’oeil avec de l’eau claire.

Si l’irritation continue, consulter immédiatement un médecin.

Huile de chaîne Mélange carburant

Graissage de la chaîne de sciage

Pour graisser suffisamment la chaîne de sciage, l’huile de chaîne de sciage doit être toujours suffisante dans le réservoir. Le volume du réservoir suffit pour environ une demie heure de service permanent. Vérifier pendant le travail s’il y a suffisamment d’huile de chaîne dans le réservoir, le remplir si nécessaire. Seulement à l’arrêt du moteur! Bien serrer le bou- chon du réservoir à la main jusqu’à la butée.

Réglage du graissage de la chaîne

A effectuer que si le moteur est arrêté!

La pompe à huile est réglable par la vis de réglage (F/1). La vis de réglage se trouve sur la face inférieure du carter.

La pompe à huile est réglée en usine pour un débit moyen. Pour modifier le débit avec la clé combinée, ajuster le débit par

la vis de réglage (F/1) en:

- tournant à droite pour avoir un débit plus faible

- tournant à gauche pour avoir un débit plus fort.

STOP

Pour que la pompe à huile fonctionne toujours parfaitement, la rainure de guidage d’huile sur le carter du vilebrequin (G/2), ainsi que les orifices d’entrée d’huile dans le guide de la chaîne (G/3) doivent régulièrement être nettoyés.

Remarque: Après la mise hors service de la tronçonneuse, il est normal que de petites quantités d’huile de chaîne restant encore dans le système de conduite d’huile et sur le guide s’écoulent encore un certain temps. Il ne s’agit défaut dans ce cas. Utiliser un support adéquat!

pas d’un

Page 55

Démarrer le moteur

- Démarrer le moteur au moins 3 m de l’endroit du réservoir.

- Prendre une position stable et sûre, puis placer la tronçonneuse sur le sol pour que le dispositif de sciage soit dégagé.

- Libérer le frein de chaîne (bloquer).

- Commutateur de court-circuit en position „I“ (START) (B/1)

- Saisir fermement la poignée-étrier avec une main et plaquer la tronçonneuse sur le sol.

- Placer la pointe du pied dans le protège-main arrière.

Indication pour la version avec une soupape de décompression:

- Enfoncer le bouton (B/6) avant l’opération de démarrage.

- Après un allumage réussi, la soupape se ferme d’elle même.

Vérifier le frein de chaîne

Démarrage à froid:

- Retirer le levier choke (B/2)

- Enfoncer la touche de sécurité (B/3)

- Enfoncer le levier de gaz (B/4) et le bloquer avec le bouton de blocage (B/5).

- Tirer le cordon de lancement lentement jusqu’à sentir une résistance (le piston se trouve au point mort haut).

- Puis, tirer fortement et rapidement jusqu’au déclenchement du premier allumage audible.

Attention: Ne pas retirer le cordon de lancement de plus de 50 cm et le ramener lentement à la main.

- Enfoncer le levier choke (B/2) et tirer de nouveau le cordon de lancement. Dès que le moteur tourne, actionner le levier de gaz (B/4) pour que le bouton de blocage (B/5) ressorte. Attention: Le moteur doit être mis au régime du ralenti dès qu’il a démarré, car autrement le frein de chaîne risque d’être endommagé.

- Libérer maintenant le frein de chaîne.

Démarrage à chaud:

- Comme décrit sous le démarrage à froid, sans toutefois tirer le levier choke (B/2).

Arrêter le moteur

- Amener le commutateur de court-circuit (B/1) en position „O“ (STOP).

STOP

Le frein de chaîne doit être vérifié avant de commencer tous travaux.

- Démarrer le moteur comme décrit (prendre une position stable et poser la tronçonneuse sur le sol de façon à ce que le dispositif de sciage soit libre).

Bien tanier la poignée-étrier d’une main, l’autre main étant

sur la manette.

- Laisser tourner le moteur à mi-vitesse et appuyer sur le protège-mains (C/6) avec la flèche jusqu’à ce que le frein de chaîne se bloque. La chaîne de sciage doit immédiatement s’immobiliser.

- Faire tourner immédiatement le moteur au ralenti et redésserrer le frein de chaîne.

IMPORTANT:Attention: Si la chaîne de sciage ne s’immobilise pas immédiatement pendant ce contrôle, arrêter aussitôt le moteur. Il est interdit dans ce cas d’utiliser cette tronçonneuse. Consulter un atelier spécialisé DOLMAR.

le dos de la main dans la sens de

Vérifier le graissage de la chaîne

Ne jamais scier sans graissage suffisant. Vous risquez sinon de réduire la durée de vie du dispositif de sciage!

Vérifier avant de démarrer le travail la quantité d’huile dans le réservoir, ainsi que le débit d’huile.

Le débit d’huile peut être vérifié de la manière suivante:

- Démarrer la tronçonneuse.

- Maintenir la chaîne de sciage en marche env. 6" (15 cm) par dessus une souche d’arbre ou le sol (choisir une base adéquate).

Lorsque le graissage est suffisant, on doit observer une légère trace d’huile par l’huile éjectée. Faire attention à la direction du vent et ne pas s’exposer inutilement à la vapeur d’huile.

Page 56

Réglage du carburateur

ATTENTION: Le réglage du carburateur ne doit être effectué

qu’après l’assemblage complet et la vérification de l’appareil ! Il n’est pas permis d’effectuer des réglages sans tachymètre!

Le réglage du carburateur sert à garantir un fonctionnement optimal, une consommation économique et une sécurité d’utilisation sans compromis. Il doit être réalisé quand le moteur est chaud, le filtre à air est propre et quand l’outil de coupe a été correctement monté. Faire effectuer impérativement le réglage du carburateur par un atelier spécialisé DOLMAR, pour éviter toute erreur de réglage susceptible d’endommager le moteur.

En raison des nouvelles directives en matière de gaz d’échappement, les vis de réglage (H) et (L) du carburateur sont dotées de limitations.

Ces possibilités de réglage limitées (environ 180 degrés) permettent d’empêcher un réglage de carburateur trop gras. Cela

permet de respecter les règlements en matière de gaz d’échappement et garantit une puissance optimale du moteur et une consommation d’essence économique.

Un tachymètre (n° de commande 950 233 210) est indispensable pour effectuer un réglage optimal étant donné que le dépassement du régime maximal autorisé peut causer une surchauffe et un manque de lubrifiant. de détériorations du moteur!

Ajustage par défaut des vis de réglage (H) et (L): Dévissé

presque jusqu’au bout (dans le sens inverse des aiguilles). Le réglage exact du carburateur exige un tachymètre. Utiliser le

tournevis de l’outil combiné et le tournevis (largeur de lame 4 mm, réf. 944 340 001) faisant partie de la fourniture.

Risque

Marche hivernale

Les opérations suivantes sont nécessaires pour un réglage correct:

Contrôle de la vis de réglage (H)

Avant de démarrer, s’assurer que la vis de réglage (H) soit dévissée dans le sens inverse des aiguilles jusqu’à sentir la résistance. Les limitations ne protègent pas le moteur de

dégraisser (manque de lubrifiant)!

1. Démarrer le moteur et le faire tourner à chaud

(3 à 5 minutes)

2. Régler le ralenti

3. Régler le régime maximal autorisé

4. Contrôler l’accélération

5. Contrôler le régime de ralenti

2. Réglage du ralenti

Régler le ralenti conformément aux caractéristiques techniques.

Tourner la vis de réglage (T) dans le sens des aiguilles pour augmenter le ralenti. Tourner la vis de réglage (T) dans le sens inverse des aiguilles pour réduire le ralenti. L’outil de

coupe ne doit pas être entraîné!

3. Réglage du régime maximal autorisé

Régler le régime maximal autorisé en ajustant la vis de réglage (H) conformément aux caractéristiques techniques. Visser la vis de réglage (H) dans le sens des aiguilles pour augmenter le régime. Dépasser en aucun

cas la vitesse maximale autorisée! Note concernant les appareils à limitation de régime

électronique: Sur ces appareils, la vitesse maximale est difficile à lire sur le tachymètre. Lorsque la vitesse maximale est atteinte, des ratés d’allumage sont perceptibles.

au minimum

Pour éviter un givrage du carburateur dans des conditions hivernales, on peut amener de l’air chaud du cylindre vers le carburateur.

- Tourner le bouton (G/1) vers la droite avec la clé combinée,

jusqu’à la butée.

- Le chauffage du carburateur est actif. Pour des températures au-dessus de 0° C, il faut impérativement

couper le chauffage du carburateur!

En ne respectant pas cette consigne, le cylindre et le piston peuvent être endommagés!

4. Contrôle de l’accélération

Dès que l’accélérateur est actionné, le moteur doit accélérer du ralenti à une vitesse élevée sans transition.

Dévisser progressivement la vis de réglage (L) en tournant dans le sens inverse des aiguilles jusqu’à ce que le moteur accélère bien.

5. Contrôle du régime de ralenti

Contrôler le régime de ralenti après avoir réglé le régime maximal autorisé (l’outil de coupe ne doit pas être entraîné !).

Répéter l’opération de réglage à partir du paragraphe 2 jusqu’à obtenir un régime de ralenti, une bonne accélération et un régime autorisé maximal.

Page 57

TRAVAUX DE MAINTENANCE

Affûtage de la chaîne de sciage

ATTENTION: Pour tous travaux effectués sur le guide de la chaîne de sciage, le moteur doit être impérativement

arrêté et la fiche de bougie doit être enlevée (voir pragraphe pour le remplacement de la bougie) et le port de gants de protection est obligatoire!

STOP

La chaîne de sciage doit être affûtée lorsque:

- les copeaux deviennent farineux en sciant du bois humide.

- la chaîne, tout en exerçant une forte pression, ne „tire“ que péniblement dans le bois.

- les arêtes de coupe sont visiblement endommagées.

- le dispositif de sciage gauchit dans le bois latéralement vers la gauche ou la droite. La raison est un affûtage irrégulier de la chaîne de sciage.

Important: Affûter souvent, sans enlever de trop!

Lors d’un simple affûtage, il suffit souvent de 2 à 3 coups de lime.

Après avoir effectué soi-même plusieurs affûtages, faire affûter la chaîne à l’atelier spécialisé.

0,65 mm

(.025")

Critères d’affûtage pour les chaînes du type 099:

- Toutes les dents de rabotage doivent avoir la même longueur (=). Des dents de rabotage de hauteur différente signifient une marche dure de la chaîne et peuvent provoquer des ruptures de chaîne!

- Les meilleurs résultats de coupe sont obtenus avec une distance du limiteur de profondeur de 0,65 mm (.025"). La distance entre le limiteur de profondeur et l’arête de coupe détermine l’épaisseur du copeau.

ATTENTION: Une distance trop grande augmente le danger d’un choc de recul!

25°

60°

25°

60°

- L’angle d’affûtage de 25° devrait être absolument identique pour toutes les dents de rabotage. Des angles différents provoquent une marche irrégulière et rude de la chaîne, augmentent l’usure et aboutissent à des ruptures de chaîne!

- L’angle d’arasement de 60° s’obtient par la profondeur de pénétration de la lime ronde. Si la lime prescrite est guidée correctement, l’angle d’arasement correct s’obtient par lui même.

90°

Lime et guidage de la lime

- Pour affûter la lime, il faut utiliser un porte-lime spécial avec une lime ronde de chaîne de sciage. Les limes rondes normales ne sont pas appropriées. Numéro de commande, voir accessoires.

- Limer la première moitié de dent de rabotage avec la lime ronde de la chaîne de sciage 7/32" (5,5 mm), ensuite 3/16" (4,8 mm).

- La lime ne doit attaquer que lors de la passe en avant (flèche). Lors du retour, relever la lime du matériel.

- La dent de rabotage la plus courte est affûtée la première. La longueur de cette dent est alors la mesure type pour toutes les autres dents de rabotage de la chaîne de sciage.

- De nouvelles dents de rabotage incorporées doivent être exactement adaptées aux formes des dents utilisées, même sur les surfaces de portée.

Conduire la lime horizontalement (90° par rapport au guide).

Page 58

25°

1/5

25°

- Un porte lime facilite le guidage de la lime, il porte des repères pour l’angle d’affûtage correct de 25° et il limite la profondeur de pénétration (4/5 du diamètre de la lime). Numéro de commande, voir accessoires.

- Lors du limage, les repères doivent se trouver parallèles à la chaîne.

Nettoyer le guide de la chaîne

ATTENTION! Porter impérativement des gants

de protection.

- A la suite du nouvel affûtage, vérifier la hauteur du limiteur de profondeur avec la jauge de mesure pour chaîne. Numéro de commande, voir accessoires.

- Enlever avec la lime plate spéciale (G) tout dépassement, même le moindre.

- Arrondir à nouveau le limiteur de profondeur à l’avant (H).

Nettoyer la bande du frein de chaîne

ATTENTION: Bloquer imérativement la frein de la chaîne et porter des gants de protection! Ne pas actionner le frein de la chaîne pendant le nettoyage!

Les portées des guides de la chaîne doivent être vérifiées régulièrement pour voir si elles ne sont endommagées, puis nettoyées.

- Nettoyer l’intérieur, particulièrement la zone de la bande

de freinage (K/7) avec un pinceau.

REMARQUE: Ne pas nettoyer le mécanisme de freinage,

particulièrement le ressort (K/8), car elle peut sauter du logement du guidage. REMARQUE: Ne pas enlever la mousse (K/9)

- Remonter les tôles de protection et de guidage.

- Après avoir effectué le montage, il faut effectuer un contrôle du fonctionnement du frein de la chaîne (voir page 55).

- Dévisser les écrous de fixation (J/1).

- Retirer la protection de la roue à chaîne (J/2).

- Libérer la vis (J/3) et enlever la tôle de guidage (J/4).

- Libérer les quatre vis (J/5) et retirer avec précaution la tole de couverture (J/6).

REMARQUE: Veiller à ce que le ressort de pression (K/8) ne saute de son logement. Bloquer pendant les travaux de nettoyage le ressort de pression pour empécher de sauter en dehors.

SERVICE

REMARQUE: Le frein de chaîne est un dispositif de sécurité très impor-

tant et il est soumis comme chaque pièce à une certaine usure.

Une vérification et une maintenance régulières servent à vous assurer votre propre protection. Ces opérations devront être exécutées par un atelier spécialisé de DOLMAR.

Page 59

Vérifier la roue à chaîne Changement de la roue à chaîne

ATTENTION: Porter impérativement des gants de protection.

Avant de monter une nouvelle chaîne de sciage, il faut vérifier l’état de la roue à chaîne (A).

Des roues à chaîne usées (plus de 0,2 mm) (B) provoquent des détériorations sur une nouvelle chaîne de sciage et doivent impérativement être remplacées.

- Retirer avec la clé combinée le circlips (D/3).

ATTENTION:

Le circlips peut sauter lors de son enlèvement.

- Retirer le flasque de butée se trouvant en-dessous (D/4).

- Dévisser l’écrou de fixation (C/1).

- Retirer la protection de la roue à chaîne (C/2).

- Retirer la roue à chaîne (E/5) du tambour d’accouplement.

- Placer la nouvelle roue à chaîne légèrement graissée, puis remonter les autres pièces dans l’ordre inverse.

Changement / nettoyage du pare-étincelles

Il faut vérifier et nettoyer régulièrement le pare-étincelles.

- Enlever le déflecteur (F/7) à vis (F/6) et le pare-étincelles (F/8).

ATTENTION: N’utilisez pas d’objets coupants ou pointus pour nettoyer le pare-étincelles car vous pourriez endommager ou déformer les fils du pare-étincelles.

Contrôler les vis du silencieux

- Le serrage des trois vis de fixation (G/9) est à vérifier

régulièrement.

Page 60

Remplacement du cordon de lancement du moteur

STOP

- Dévisser le carter (H/1) du ventilateur (4 vis).

- Pour remplacer le cordon, le tambour du cordon peut rester en place.

- Retirer tous les restes du cordon à remplacer.

- Enfiler le nouveau cordon 0.16" x 40" (ø 4x 1000 mm) et le nouer simplement dans le tambour et sur la poignée de lancement par une boucle. L’extrémité du cordon ne doit pas dépasser le tambour.

Remplacement du ressort de rappel

STOP STOP

- Enrouler le cordon aussi souvent que possible autour du tambour. A la fin, tirer le cordon avec la poignée env. 20" (50 cm) du tambour, maintenir le tambour et ce faisant, enrouler de nouveau le cordon autour du tambour.

- Libérer le tambour et laisser le cordon s’enrouler par la tension du ressort. La poignée de lancement doit être alors placée verticalement sur le carter de lancement.

REMARQUE: Lorsque le cordon de lancement est complètement tiré, le

tambour doit pouvoir encore être tourné d’au moins 1/4 de tour contre la force du ressort.

Remplacement de la crépine d’aspiration

- Dévisser le carter du ventilateur (J/1)

- Pour le changement du ressort, dévisser la vis à six pans

intérieurs (J/2) du tourillon.

- Retirer le tourillon (J/3).

- Retirer le tambour du cordon (J/4).

- Puis, dévisser le couvercle du ressort (J/5) (3 vis).

- Puis, frapper légèrement, en le maintenant, la face creuse du carter du ventilateur sur du bois, pour que le vieux ressort ne puisse sauter de son logement et puisse se détendre sans danger.

- Le nouveau ressort est livré sous tension dans la boîte à ressort et il est pressé complet dans le carter du ventilateur, en enlevant, ce faisant, l’anneau de fil de ferqui le retient (remonter un ressort de rappel qui a sauté dans le carter, en l’enroulant dans le sens des aiguilles d’une montre).

- Retirer la crépine d’aspiration avec un crochet en fil de fer à travers l’orifice de fermeture du réservoir.

- Le filtre feutre (K/1) de la crépine d’aspiration peut se boucher pendant l’utilisation.

- Pour assurer une alimentation sans problème du carburant vers le carburateur, la crépine d’aspiration devra être remplacée environ tous les 3 mois.

Page 61

Nettoyage du filtre d’air

- Dévisser le couvercle du filtre (A/1) et le retirer (2 vis). Attention: Fermer le clapet du choke en tirant le levier du

choke (A/2) pour éviter que des particules de salissures tombent dans le carburateur.

- Retirer le filtre à air (3) après avoir libéré les deux vis (A/4) de la tubulure d’aspiration.

Remplacement de bougie

- Placer un tournevis entre les attaches clipsées et séparer la partie haute de la partie basse du filtre à air.

- Nettoyer le filtre à air avec un pinceau ou une brosse douce.

- Laver des filtres à air fortement encrassés dans de l’eau savonneuse tiède avec du détergent usuel de machine à laver la vaisselle.

- Bien sécher le filtre à air.

- Assembler de nouveau la partie inférieure avec la partie supérieure et placer le filtre de nouveau sur la tubulure d’aspiration. Resserrer convenablement les vis (A/4).

En cas de fort encrassement, procéder à un nettoyage plus fréquent (plusieurs fois par jour), car seul un filtre à air propre assure la pleine puissance du moteur.

ATTENTION: Remplacer immédiatement des filtres à air endommagés! Des morceaux de tissus déchirés peuvent détériorer le

moteur.

ATTENTION Les bougies d’allumage ou la fiche de la bougie ne doivent

pas être touchés le moteur en marche (haute tension). N’effectuer des travaux de maintenance que si le moteur

est arrêté. Risque de brûlure lorsque le moteur est chaud : porter

absolument vos gants de protection !

En cas de détérioration du corps isolant, d’usure importante des électrodes resp. d’électrodes très encrassées ou pleines d’huile, il faut procéder à un remplacement de la bougie.

- Libérer les deux vis du couvercle du filtre (A/1) et retirer le

couvercle du filtre (voir figure, nettoyage filtre à air).

- Retirer la fiche de la bougie (C/3). Démonter la bougie avec

la clé combinée compris dans la fourniture.

- Monter la nouvelle bougie dans l’ordre inverse. ATTENTION: N’utilisez comme rechange que les bougies:

- NGK BPMR 7A ou BOSCH WSR 6F.

.020" - .030"

Ecartement des électrodes

L’écartement des électrodes doit être de .020"-.030" (0,5 à 0,8 mm).

Vérification de l’étincelle d’allumage

- Approcher une bougie dévissée avec le câble solidement enfiché en la maintenant avec une pince contre le cylindre (pas à proximité de l’orifice de la bougie!)

- Placer le commutateur Start/Stop en position START „I“.

- Démarrer le moteur en tirant fortement sur le cordon de lancement.

En fonctionnement correct, l’étincelle doit être visible sur les électrodes.

0,5 - 0,8 mm

Page 62

Remplacement de l’amortisseur de vibrations

ATTENTION: Porter impérativement de gants de protection. Tous les cinq amortisseurs doivent être remplacés en même temps!

STOP

- L’amortisseur (E/1) se trouve à côté de la plaque signalétique.

- L’amortisseur (E/2) se trouve en-dessous du support du guide. Pour ce faire, dévisser le arrête de chaîne (a).

- L’amortisseur (E/5) se trouve sous le bras de fixation de la poignée-étrier.

Remplacement des amortisseurs 1 - 4

- L’amortisseur (F/3) se trouve en-dessous du capuchon

obturateur du réservoir à huile.

- L’amortisseur (F/4) se trouve sous le préfiltre. Pour y accéder, démonter le couvercle (a) et le préfiltre (b).

- Placer la tronçonneuse sur le côté et enlever avec précaution à l’aide de la clé combinée le capuchon de protection (G/4).

- Retirer avec le tournevis coudé la vis se trouvant à l’intérieur.

Remplacement de l’amortisseur 5

- Démonter l’amortisseur avec précaution à l’aide de la clé combinée.

- Le montage du nouvel amortisseur s’effectue dans l’ordre inverse.

- Démonter la poignée-étrier (a) (5 vis).

- Démonter avec précaution l’amortisseur avec la clé à pipe (accessoire, non compris dans la livraison).

- Le montage du nouvel amortisseur s’effectue dans l’ordre inverse.

Page 63

Indications de maintenance et d’entretien périodiques

De manière à garantir une longue durée de vie et le plein fonctionnement des dispositifs de sécurité et à éviter des détériorations, il faut effectuer régulièrement les travaux de maintenance décrits ci-dessous. Les réclamations ne pourront être reconnues comme telles si ces travaux ont été effectuées régulièrement et correctement. Des accidents risquent de se produire en cas de nonobservation.

Procédez aux opérations de maintenance suivantes tous les jours après le travail. Prenez-en l'habitude, car cela ne prend pas beaucoup de temps et c'est la garantie que votre tronçonneuse fonctionnera toujours correctement.

Cela permet également de détecter les défauts cachés avant qu'ils n'entraînent des interruptions gênantes et onéreuses de votre travail. Si vous détectez un défaut du système de sécurité en procédant à l'entretien quotidien, n'utilisez pas la tronçonneuse avant d'avoir remédié au défaut.

Les utilisateurs de tronçonneuses doivent effectuer que les travaux de maintenance et d’entretien qui sont décrits dans la manual d’emploi. Les travaux non compris dans cette liste ne doivent être exécutés que dans un atelier spécialisé de DOLMAR.

Page

Généralités Ensemble tronçonneuse Nettoyer l’extérieur et vérifier s’il n’y a pas de détériorations.

Roue à chaîne Remplacer au moment opportun 59 Frein à chaîne Faire vérifier régulièrement par l’atelier spécialisé.

Avant toute mise Chaîne de sciage Vérifier le tranchant et si elle n’est pas détériorée 57-58 en route Affûter régulièrement, renouveler à temps opportun

Guide de la chaîne Vérifier s’il n’est pas détérioré Graissage de la chaîne Vérifier le fonctionnement 54-55 Frein de chaîne Vérifier le fonctionnement 55 Commutateur START/STOP

Touche de blocage de sécurité Levier de gaz Vérifier le fonctionnement 55

Fermeture réservoirs huile et carburant Vérifier l’étanchéité 54

Journellement Filtre à air Nettoyer 61

Guide de la chaîne

Support, guide de chaîne Vitesse de rotation à vide Contrôler (la chaîne ne doit pas être entraînée) 56

Toutes les semaines Carter du ventilateur Nettoyer pour assurer un parfait guidage de l’air de refroid-

Enceinte du carburateur et ailettes du cylindre Nettoyer; démonter le couvercle et le capot de protection

Frein de chaîne Nettoyer la bande du frein (sciures, huile) 58 Bougie Vérifier, le cas échéant, remplacer 61 Silencieux Resserrer les vis de fixation, nettoyage du pare-étincelles 59 Amortisseur de vibrations Vérifier 62 Capteur de chaîne Vérifier

En cas de détériorations décider immédiatement une réparation par des professionnels

Contrôler la tension de la chaîne 52

Vérifier si il n’est pas détérioré, nettoyer l’orifice d’entrée d’huile Retourner pour que les surfaces portantes et sous charge s’usent régulièrement. Remplacer à temps opportun.

Nettoyer, particulièrement la rainure d’alimentation d’huile 58

issement; pour ce faire, démonter le carter du ventilateur 60

Tous les 3 mois Crépine d’aspiration Remplacer 60

Réservoirs carburant/huile

Tous les ans Tronçonneuse entière Faire vérifier par un atelier spécialisé

Stockage Chaîne de sciage et Démonter, nettoyer et légèrement huiler

guide de la chaîne Nettoyer la rainure de guidage du guide de la chaîne 58 Réservoirs carburant/huile Pompe d’huile Nettoyer Carburateur Le laisser se vider en marche

Nettoyer

Vidanger et nettoyer

Service d’atelier, pièces de rechange et garantie

Maintenance et réparations

La maintenance et la remise en état de tronçonneuses modernes ainsi que les éléments les plus importants de la sécurité exigent une formation professionnelle qualifiée et un atelier équipé d’outillage spécial et d’appareils de contrôle.

DOLMAR conseille donc de faire exécuter tous les travaux de maintenance non décrits dans la manual d’emploi par un atelier spécialisé DOLMAR.

Le spécialiste dispose de la formation, de l’expérience et des équipements nécessaires pour vous apporter chaque fois la solution économique la plus avantageuse et vous apporte une aide d’assistance en pratique et en conseil.

Veuillez vous adresser à la représentation générale indiquée au dos de la présente notice ou à l’importateur désigné. Vous y recevrez l’adresse de l’atelier spécialisé la plus proche de chez vous.

Page 64

Pièces de rechange

Le fonctionnement permanent fiable et la sécurité de votre appareil dépend aussi de la qualité des pièces de rechange utilisées. N’utilisez que des pièces d’origine DOLMAR, signalées par

Seules les pièces d’origine proviennent de la chaîne de production de l’appareil et vous assurent donc la qualité optimale du matériau, du respect des dimensions et du fonctionnement et une sécurité irréprochables.

Les pièces accessoires et de rechange d’origine vous sont proposées par votre vendeur spécialisé. Il dispose des listes de pièces de rechange nécessaires pour déterminer le numéro de la pièce de rechange nécessaire, et vous informera à fur et à mesure des améliorations de détail et des nouveautés dans l’offre des pièces de rechange.

Veuillez aussi noter, qu’en utilisant des pièces qui ne sont pas d’origine de DOLMAR vous perdez tout droit à la garantie de l’organisation DOLMAR.

Garantie

DOLMAR garantit un qualité irréprochable et supporte les frais pour une amélioration par remplacement des pièces défectueuses dans le cas de défauts de matériel ou de fabrication qui se présentent dans le délai de garantie après le jour de vente. Veuillez noter que dans certains pays, il existe des conditions de garantie spécifiques. Adressez vous, en cas de doute, à votre vendeur. En tant que vendeur du produit, il doit vous assurer la garantie.

Nous vous prions de comprendre que nous ne pouvons pas assurer la garantie pour les causes de détériorations suivantes:

• Non respect de la manual d’emploi.

• Non exécution des travaux de maintenance et réparations nécessaires.

• Détériorations par suite d’un réglage non conforme du carburateur.

• Usure normale.

• Surcharge manifeste par dépassement permanent de la limite supérieure de la puissance.

• Utilisation de types de chaînes et de guides de la chaîne non agréés.

• Utilisation de longueurs de chaînes et de guides de la chaînes non admises.

• Forçage, traitement non conforme, emploi non autorisé ou cas d’accidents.

• Dégâts de surchauffe par suite d’encrassements sur les ailettes du cylindre et du carter du ventilateur.

• Interventions de personnes non compétentes ou essais de réparations non conformes.

• Utilisation de pièces de rechange non appropriées resp. de pièces non d’origine DOLMAR, dans la mesure où elles sont sources

de détériorations.

• Utilisation de produits de fonctionnement inadaptés ou superposés.

• Causes de détériorations par suite de non resserrage en temps voulu des assemblages vissés extérieurs.

• Détériorations provenant de conditions d’utilisation du magasin de location.

Les travaux de nettoyage, d’entretien et de réglage ne sont pas reconnus comme prestations de garantie. Tout travail au titre de la garantie est à effectuer par le vendeur spécialiste DOLMAR.

Recherche de pannes

Panne Système Observation Origine

Chaîne ne démarre pas Frein de chaîne Moteur tourne Frein de chaîne enclenché

Moteur ne démarre pas ou démarre difficilement tème de compression, défaut mécanique

Problèmes de démarrage Carburateur Carburant dans réservoir Réglage du carburateur non correct à chaud Etincelle existante

Moteur démarre, mais Alimentation Carburant dans réservoir Réglage du ralenti non correct, crépine s’arrête immédiatement carburant d’aspiration ou carburateur encrassé après Aération réservoir défectueux, conduite

Système d’allumage

Alimentation carburant fectueux, crépine d’aspiration bouchée, conduite

Système de A l’intérieur de l’appareil Joint du pied de cylindre défectueux, bagues à compression lèvres endommagées, segments de cylindre ou

Défaut Lanceur n’accroche pas Ressort dans le démarreur brisé, pièces mécanique brisées à l’intérieur du moteur

Allumage existe Défaut dans l’alimentation du carburant, sys-

Pas d’allumage Le commutateur STOP actionné, défaut ou

Réservoir carburant rempli

A l’extérieur de l’appareil Bougie n’est pas étanche

court-circuit ou dans le câblage, fiche de bougie, bougie ou module d’allumage défectueux Choke en mauvaise position, carburateur dé-

de carburant sectionnée ou coincée

de pistons endommagés

carburant interrompue, câble défectueux, commutateur STOP endommagé, soupape de mise en marche encrassée.

Manque puissance Plusieurs sys- Appareil tourne au ralenti Filtre d’air encrassé, faux réglage du carbura-

Pas de graissage Réservoir d’huile, Pas d’huile de chaîne Réservoir d’huile vide de la chaîne pompe d’huile sur la chaîne de sciage Rainure d’alimentation d’huile encrassée

tèmes peuvent teur, silencieux bouché, tuyau d’échappement être mis en cause des gaz dans le cylindre est bouché,

pare-étincelles bouché.

Page 65

Extrait de la liste des pièces de rechange

N’utilisez que des pièces de rechange d’origine DOLMAR. Pour les réparations et la rechange pour d’autres pièces, votre atelier spécialisé DOLMAR est compétent.

PS-9010

(3)

18a

(4)

5250

Pos N° DOLMAR pcs Désignation

1 415 050 452 1 Guide blindé 50 cm (20")

415 060 452 1 Guide blindé 60 cm (24") 415 074 452 1 Guide blindé 74 cm (29")

2 415 050 652 1 Guide à êtoile 50 cm (20")

415 060 652 1 Guide à êtoile 60 cm (24")

3 528 099 072 1 Chaîne de sciage 3/8", 50 cm

528 099 080 1 Chaîne de sciage 3/8", 60 cm 528 099 096 1 Chaîne de sciage 3/8", 74 cm

5 952 100 153 1 Protection chaîne, 50-60 cm

952 100 171 1 Protection chaîne, 74 cm 6 024 112 300 1 Dispositif cpl. de lancement 7 122 164 010 1 Cordon de lancem 8 965 402 262 1 Poignée de lancement 9 020 163 031 1 Ressort de rappel 10 024 173 230 1 Filtre à air (Robkoflock) 11 965 603 021 1 Bougie 12 010 114 050 1 Capuchon cpl. réservoir huile 13 963 228 030 1 Joint torique 28x3 15 024 174 020 3 Vis spéciale M6 16 965 525 101 1 Joint 17 024 174 153 1 Pot d' échappement 18 024 174 160 1 Tamis protecteur étincelles 18a 024 174 170 1 Chicane 19 915 142 090 1 Vis à tôle 20 965 551 250 1 Pot 21 965 403 430 1 Amortisseur 22 965 403 461 4 Amortisseur 23 913 455 204 4 ✪ Vis de cylindre 24 965 404 740 4 Capuchon de fermeture 25 024 223 041 1 Tambour d’accouplement 26 962 210 024 1 Cage à aiguilles 27 119 224 070 1 Roue à chaîne 3/8", Z=7 28 001 224 011 1 Disque de démarrage 29 927 308 000 1 Circlips 30 024 213 260 1 Protection cpl. roue à chaîne 36 923 208 004 2 Ecrou hexag. M8 37 963 601 120 1 Crépine d’aspiration 38 963 601 240 1 Filtre feutre 39 965 404 700 1 Conduit carburant 40 965 404 520 1 Joint de fond 41 965 451 901 1 Capuchon cpl. réservoir essence 42 963 232 045 1 Joint torique 43 024 173 081 1 Préfiltre 44 941 717 191 1 Clé combinée Ouverture 17/19 45 940 827 000 1 Tournevis coudé 46 944 340 001 1 Tournevis pour carburateur

Accessoires (non compris dans la livraison) 50 953 100 090 1 Jauge de mesure des chaînes

51 953 004 010 1 Manche de lime 52 953 003 040 1 Lime ronde ø 5,5 mm (7/32") 52 953 003 070 1 Lime ronde ø 4,8 mm (3/16") 53 953 003 060 1 Lime plate 54 953 009 000 1 Porte lime (avec lime

ronde ø 5,5 mm (7/32"))

- 953 007 000 1 Chevalet de lime 55 944 500 860 1 ✪ Tournevis 56 944 500 862 1 ✪ Tournevis 200 mm (8") 57 944 500 861 1 ✪ Tournevis 100 mm (4")

- 944 602 000 1 Coin d’arrêt du piston

- 944 500 621 1 Clé à pipe (pour amortisseurs)

- 949 000 031 1 Nourrice combinée

(pour 5l carburant, 2,5 l huile)

Page 66

Notes

Page 67

Notes

Page 68

POWER PRODUCTS

Specifications subject to change without notice

Changements sans préavis

Form: 995 701 822 (6.05 GB, FR)
