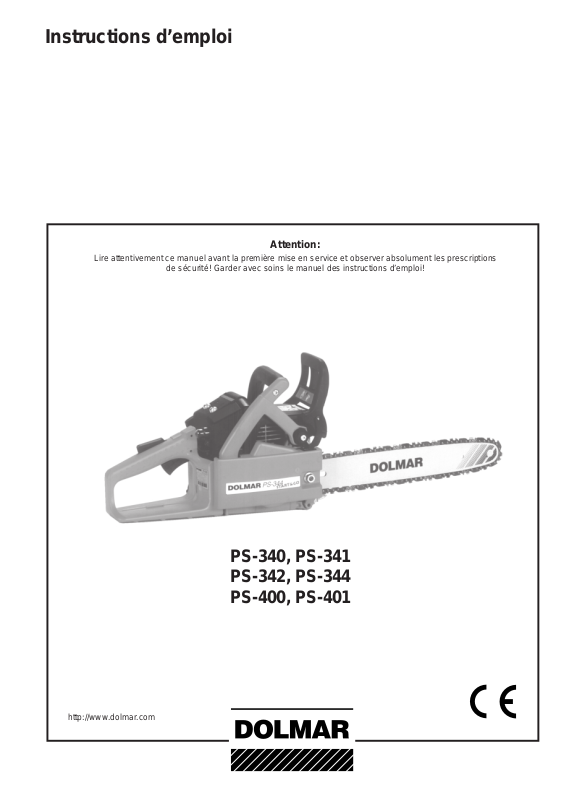

Instructions d’emploi
Lire attentivement ce manuel avant la première mise en service et observer absolument les prescriptions
de sécurité! Garder avec soins le manuel des instructions d’emploi!
Attention:
http://www.dolmar.com
PS-340, PS-341
PS-342, PS-344
PS-400, PS-401
1
Page 2
Nous vous remercions de votre confiance!
Nous vous adressons toutes nos félicitations pour l’achat de la
nouvelle tronçonneuse DOLMAR et espérons que cette
machine moderne vous donnera toute satisfaction.
Les modèles PS-340, PS-341, PS-342, PS-344, PS-400 et
PS-401 sont des tronçonneuses particulièrement légères et
faciles à manipuler présentant une haute puissance, un poids
avantageux et une plage de régime large, utile dans la pratique.
Pour permettre un démarrage simple, sûr et ménageant les
efforts les tronçonneuses PS-341, PS-344 et PS-401 sont
équipées d’une soupape de mise en marche.
Le cylindre de longue durée revêtu de „Nikasil“ et le cartermoteur métallique robuste en moulage sous pression de
magnésium avec une fixation centrale à guide solide et facile
à manipuler et une butée dentée solide garantissent une
valeur de service élevée de la machine.
Le graissage automatique de la chaîne avec une pompe à
huile, l’allumage électronique ne nécessitant aucun entretien,
le système anti-vibration non-nuisible pour la santé et la forme
économique des poignées et des éléments de commande
garantissent un confort d’utilisation et une manipulation sans
fatigue de la tronçonneuse.
L’équipement de sécurité des tronçonneuses PS-340, PS341, PS-342, PS-344, PS-400 et PS-401 correspond au niveau
actuel de la technique et est conforme à toutes les prescriptions
nationales et internationales en matière de sécurité. Il comprend
les protège-mains aux deux poignées, le blocage du levier de
gaz, boulons de sûreté de la chaînes, chaîne de sciage de
sécurité et un frein de chaîne pouvant être déclenché
manuellement ou activé automatiquement lors d’un choc de
recul (kickback) par déclenchement d’accélération.
Pour pouvoir garantir toujours un fonctionnement et une
disponibilité de performance optimaux de votre tronçonneuse
à essence, tout en assurant en même temps votre sécurité
personnelle, nous vous demandons de:
Lire attentivement cette notice avant la première mise en
route et veuillez observer avant tout les prescriptions de
sécurité. La non-observation de ces instructions risque
d’entraîner des blessures mortelles.
Déclaration de conformité européenne
Les signataires, Junzo Asada et Rainer Bergfeld, mandatés
par DOLMAR GmbH, certifient que les appareils de la marque
DOLMAR,
Type: 028 N° d'attestation de contrôle des modèles types:
PS-340, 341 M6 98 07 24243 028
PS-342, 344 M6 98 07 24243 028
PS-400, 401 M6 01 06 24243 042
fabriqués par DOLMAR GmbH, Jenfelder Str. 38, D-22045
Hamburg, répondent aux exigences fondamentales en matière
de sécurité et de santé des directives respectives de l'Union
européenne:
Directive de l'U.E. relative aux machines 98/37/ CE, Directive
de l'U.E. concernant la compatibilité électromagnétique 89/
336/ CEE (modifiée par 91/263/ CEE, 92/31/ CEE et 93/68/
CEE), Emission sonore 2000/14/CE.
Pour la réalisation adéquate des exigences des directives de
l'U.E., ont été consultées essentiellement les normes suivantes:
EN 608, CISPR 12, EN 50082-1, DIN VDE 0879 T1.
La méthode d’évaluation de la conformité 2000/14/CE a été
effectuée conformément à l’annexe V. Le niveau puissance
sonore (Lwa) mesuré est de 110 dB(A). Le niveau puissance
sonore (Ld) garanti est de 112 dB(A).
L´examen d’échantillons CE conformément à 98/37/CE a été
effectué par: TÜV Product Service GmbH, Zertifizierstelle,
Ridlerstr. 31, D-80339 München.
Hambourg, le 1.12. 2001
Pour DOLMAR GmbH
Sommaire Page
Déclaration de conformité européenne ...........................2
Emballage ............................................................................2
Etendue de la fourniture ....................................................3
Symboles .............................................................................3
INSTRUCTIONS DE SÉCURITÉ .........................................4
Instructions générales.....................................................4
Equipement de protection personnel..............................4
Produits de fonctionnement /
Remplissage des réservoirs ...........................................5
Mise en route ..................................................................5

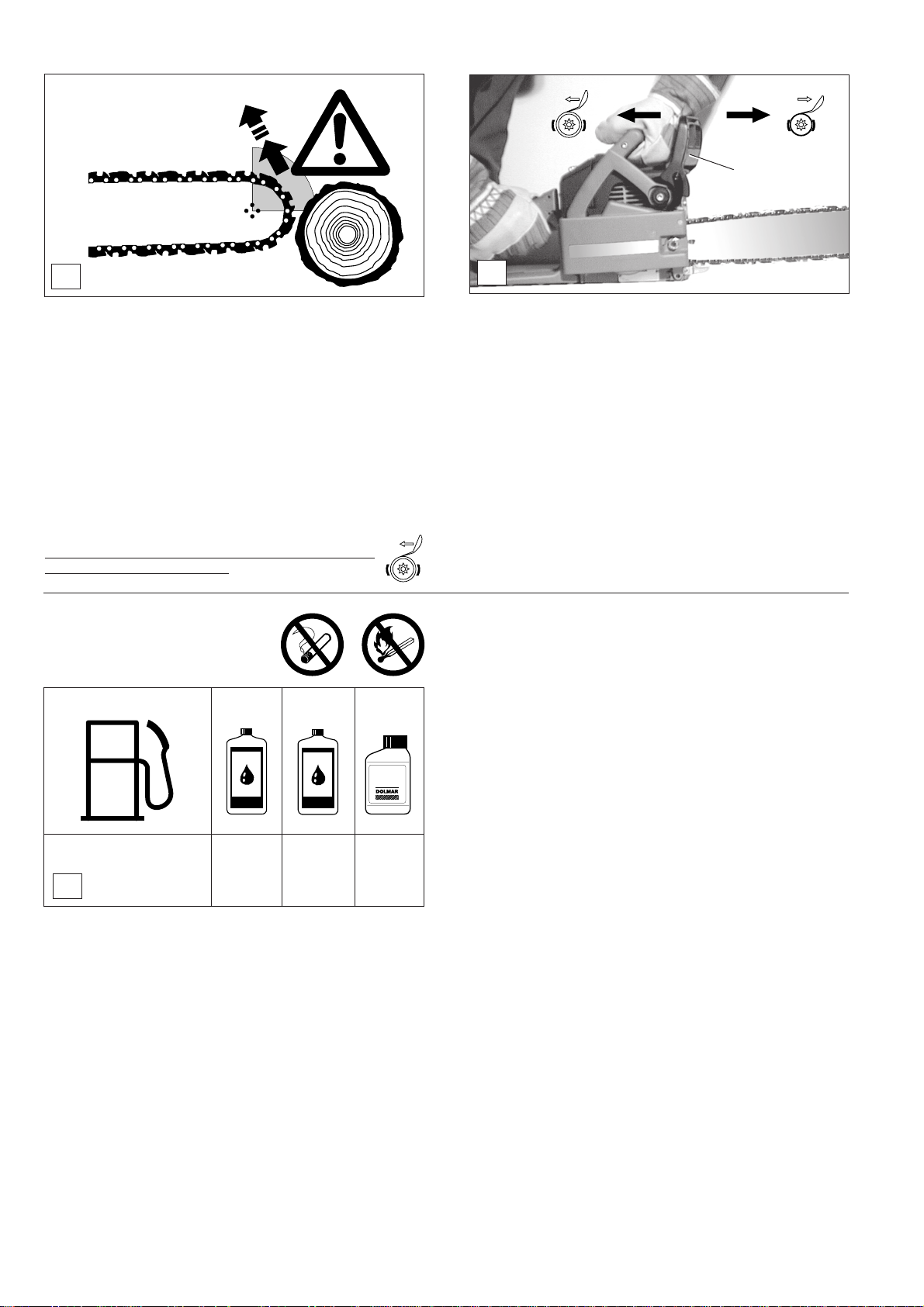

Choc de recul (Kickback)................................................6
Comportement et technique de travail ....................... 6-7
Transport et stockage .....................................................8
Maintenance....................................................................8
Premier secours..............................................................8
Caractéristiques techniques .............................................9

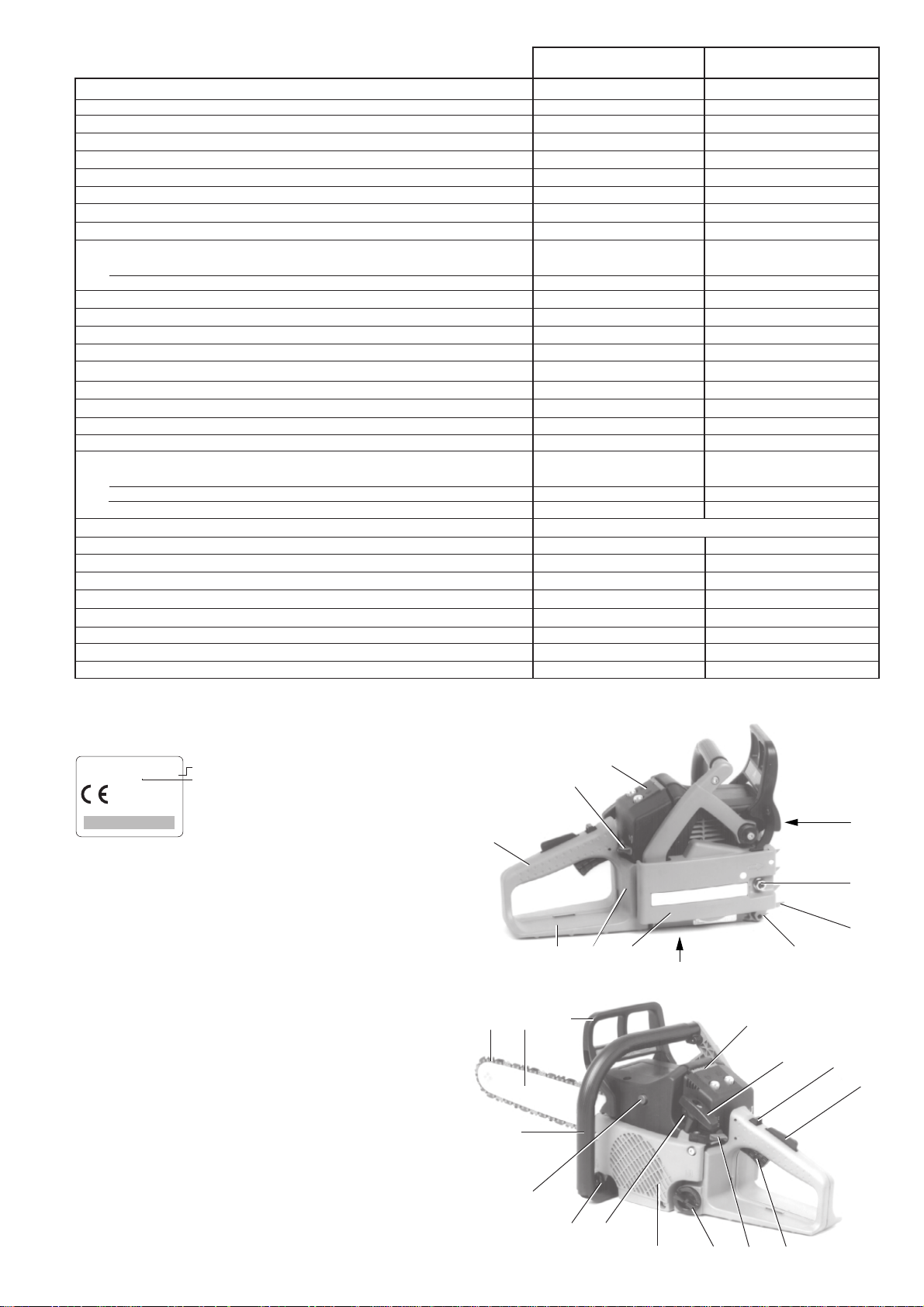

Désignation des pièces......................................................9
MISE EN ROUTE ...............................................................10

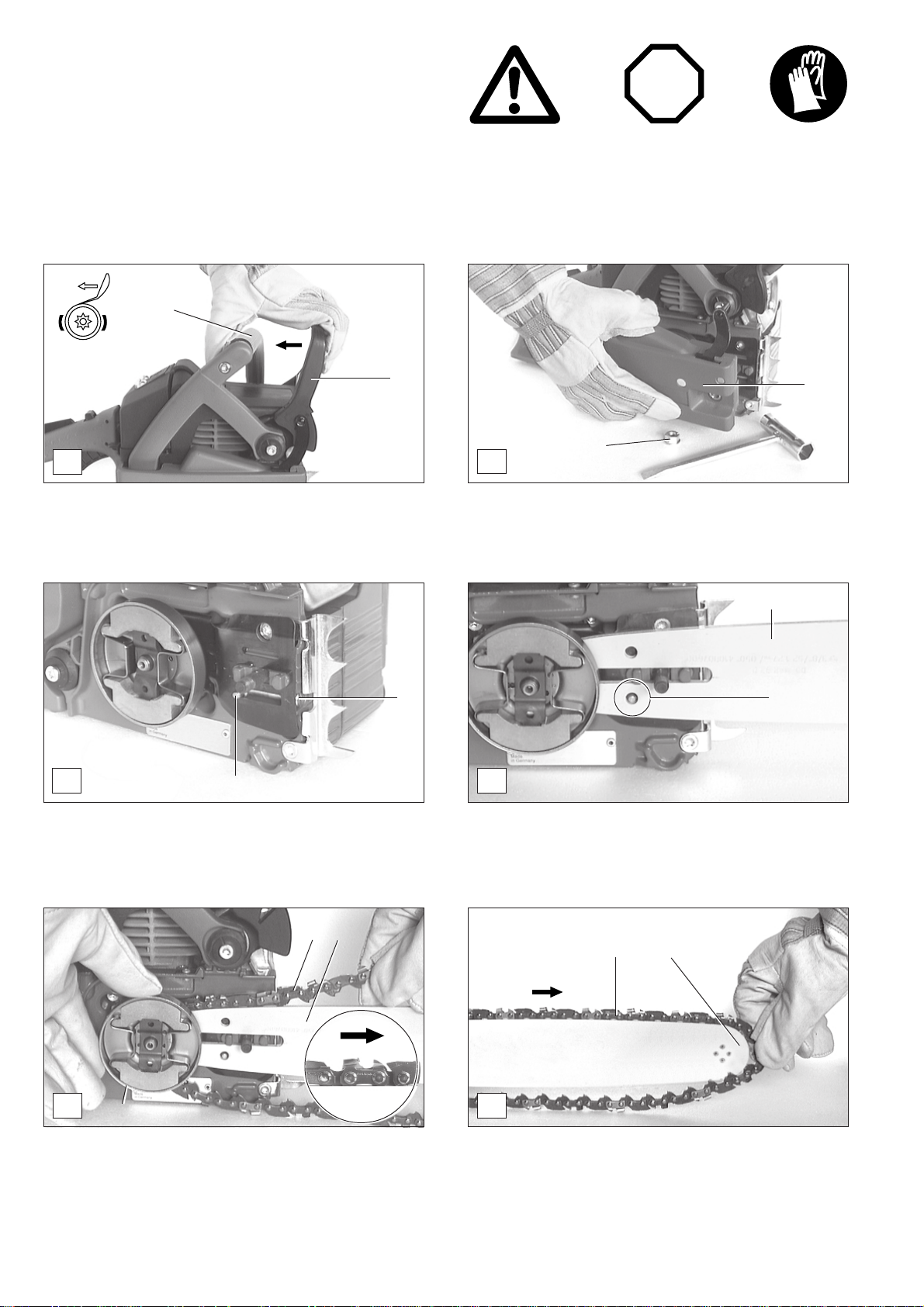

Montage du guide et de la chaîne de sciage ......... 10-11
Tendre la chaîne de sciage ..........................................11
Frein de chaîne .............................................................12
Carburants/ravitaillement........................................ 12-13
Démarrer le moteur.......................................................14
Démarrage à froid .........................................................14
Démarrage à chaud ......................................................14
Arrêter le moteur ...........................................................14
Démarrage à froid (PS-342, 344) .................................15
Démarrage à chaud (PS-342, 344) ..............................15
Arrêter le moteur ...........................................................15
Vérifier le frein de chaîne..............................................16
Vérifier le graissage de la chaîne .................................16
Réglage du carburateur ............................................. 16-17
Marche hivernale ..............................................................17
TRAVAUX DE MAINTENANCE.........................................18
Affûtage de la chaîne de sciage ............................. 18-19
Nettoyer le guide de la chaîne,
Regraisser l’étoile de déviation.....................................19
Nettoyer intérieur de la bande de frein
de chaîne et de la roue à chaîne .................................. 1 9
Nouvelle chaîne de sciage............................................ 20
Remplacement de la crépine d’aspiration .................... 20
Nettoyage du filtre d’air................................................. 21
Remplacement de bougie............................................. 21
Indications de maintenance et d’entretien périodiques... 22
Service d’atelier, pièces de rechange et garantie... 22-23
Recherche de pannes ......................................................23

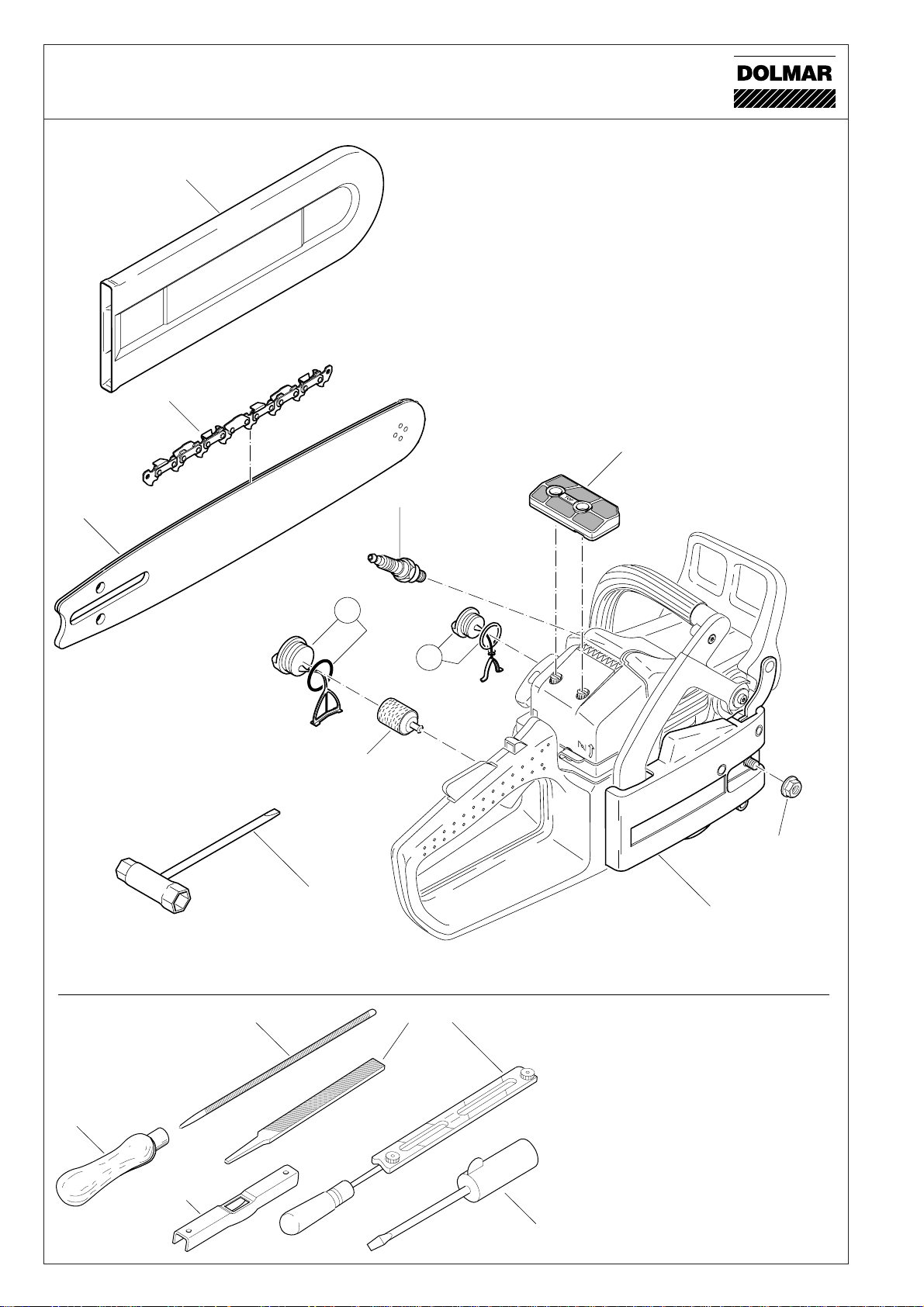

Extrait de la liste des pièces de rechange.....................24
Accessoires...................................................................24
Liste d'ateliers spécialisé (voir annexe)
Emballage
Pour le transport, votre tronçonneuse DOLMAR est protégée
par un carton contre les détériorations éventuelles dues au
transport.
Les cartons sont des matières premières recyclables, ils peuvent
donc être remis dans le cycle de la matière première (réutilisation
des vieux papiers).
Benzin-Motorsäge
Chain Saw
Tronçonneuse à essence
Motosierra a gasolina
RE Y
Junzo Asada Rainer Bergfeld
Président directeur Président directeur
2
Page 3
Etendue de la fourniture
1
23
1. Tronçonneuse à essence
2. Guide
3. Chaîne
4. Housse de protection du guide
5. Outillage de montage
6. Notice d’emploi (sans illustration)
5
Symboles
Vous rencontrerez les symboles suivants sur l’appareil et dans
le instructions d’emploi:
Lire instructions d’emploi
et suivre les consignes de
sécurité et d’avertissement!
Danger et attention
particulirs!
Interdit!
STOP
2
1
4
Si un des composants indiqués ici ne devait pas être dans la
fourniture, veuillez vous adresser à votre vendeur!
Attention,
Interrupteur de
marche/arrêt (I/O)
Arrêter le moteur!
Appuyer sur la soupape
de mise en marche
choc de recul!
(Kickback)
Frein de chaîne
Mélange carburant
Porter le casque, les lunettes
et acoustiques de protection!
Porter des gants
de protection!
Interdiction de fumer!
Pas de feu ouvert!
speed
Démarrer le moteur
Levier choke
Réglage du carburateur
Fonctionnement
en hiver
Fonctionnement en été
Huile pour chaîne
de sciage
Premier secours
Recyclage
RE Y
Marquage CE
3
Page 4
INSTRUCTIONS DE SÉCURITÉ
1
2
3
Instructions générales
- Pour assurer une manipulation en toute sécurité, le serveur
de la tronçonneuse doit impérativement lire cette notice
d’emploi pour se familiariser avec le maniement de cette
tronçonneuse. Par une utilisation inadéquate, des serveurs
insuffisamment informés et formés présentent un danger pour
eux-mêmes et pour d’autres personnes.
- Ne prêter des tronçonneuses qu’à des utilisateurs ayant une
expérience avec les tronçonneuses à chaîne. Dans ce cas, les
instructions d’emploi doit être remise au prêteur.
- Un premier utilisateur doit être instruit par le vendeur pour se
familiariser avec les particularités découlant d’un sciage par
moteur ou doit fréquenter un stage officiel de formation
d’utilisation de cet outil.
- Les enfants et les adolescents en dessus de 18 ans ne doivent
pas utiliser des tronçonneuses. Les adolescents au-dessus de
16 ans sont exempte de cette interdiction que, si pour des
besoins de formation, ils sont sous la direction d’un
professionnel.
- Les travaux avec la tronçonneuse exigent une attention
particulière.
- Ne travailler qu’en bonne condition physique. Une fatigue, par
exemple, peut conduire à un inattention. Il faut particulièrement
faire attention à la fatigue de la fin de journée de travail.
Exécuter tous les travaux tranquillement et avec prudence. Le
serveur est d’autre part responsable par rapport à des tiers.
- Ne jamais travailler sous l’influence d’alcool, drogues ou de
médicaments.
- Avoir un extincteur sous la main en cas de travaux dans un
végétation facilement inflammable ou par temps de sécheresse
(Danger d’incendie de forêt).
Equipement de protection personnel
- Pour éviter lors du sciage des blessures à la tête, aux yeux,
aux mains, aux pieds, ainsi qu’une baisse de l’audition, il
faut porter les équipements et moyens de protection
corporels suivants.
- Les vêtements doivent s’appliquer judicieusement au corps
sans toutefois présenter une gène. Ne porter aucun bijou sur
le corps ou un vêtement flottant qui puisse se prendre dans les
broussailles ou les branches. Si vous portez des cheveux
longs, utilisez un filet.
- Porter pour l’ensemble des travaux forestiers un casque de
protection (1), il offre une protection contre des branches en
chute. Le casque de protection doit régulièrement être vérifié
s’il n’est pas endommagé et il doit être échangé au plus tard
après 5 ans. N’utiliser que des casques agrées.
- Le visière de protection du visage (2) du casque (à défaut
des lunettes de protection) vous protège contre les copeaux et
les éclats de bois. Pour éviter des blessures aux yeux, il faut
porter en permanence lors de travaux à la tronçonneuse des
lunettes de protection rep. une visière de protection.
- Pour éviter des dommages auditifs, il faut porter des moyens
de protection acoustiques personnels appropriés (casque
protège-oreilles (3), capsules, ouate à la cire, etc.). Analyse
par bandes d’octaves sur demande.
- La veste de forestier de sécurité (4) est munie de parties
d’épaule avec une couleur de signalisation, elle est agréable
au corps et d’entretien facile.
- La salopette de sécurité (5) possède 22 couches de tissus au
nylon et protège contre des coupures. Leur emploi est fortement
conseillé.
- Les gants de travail (6) en cuir solide font parties de
l’équipement prescrit et ils doivent être portés en permanence
lors de travaux avec la tronçonneuse.
- Lors de travaux avec la tronçonneuse, il faut porter des
souliers de sécurité ou des bottes de sécurité (7) à semelle
antidérapante, à calotte en acier et protège-jambe. Les
chaussures de sécurité avec des recouvrements anti-coupure
offre une protection contre des blessures par coupure et
assurent une assise sure.
4
1
2
3
4
7
5
4
6
Page 5

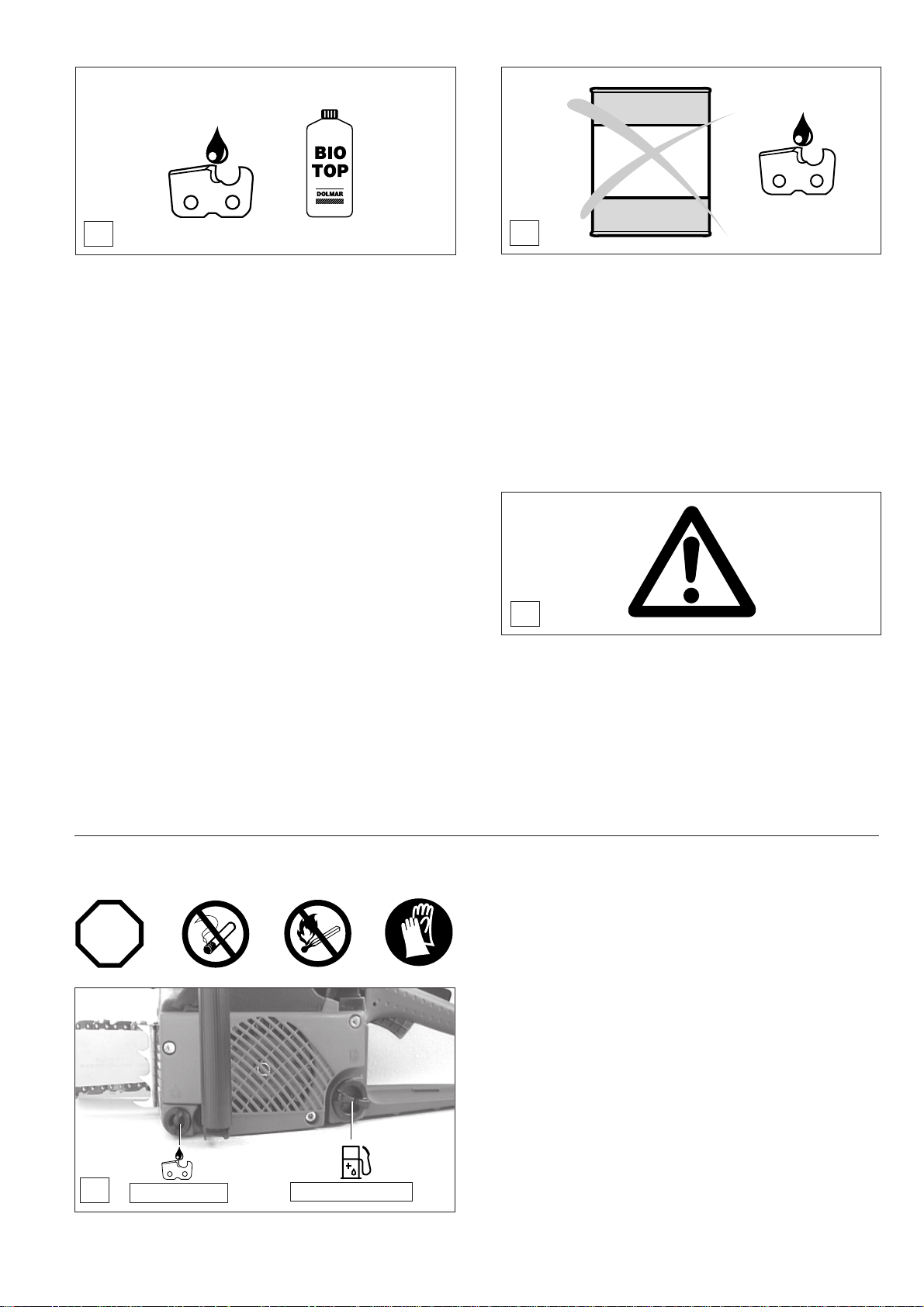

Produits de fonctionnement /Remplissage des réservoirs
- Pour remplir les réservoirs, arrêter le moteur.
- Interdiction de fumer, et éviter tout feu ouvert à proximité.
- Avant de faire le plein, laisser le moteur se refroidir.
- Les carburants peuvent contenir des substances assimilables à des
dissolvants. Eviter de rentrer en contact avec la peau et avec les yeux
avec les produits pétroliers. Lors du remplissage, porter des gants.
Changer souvent de vêtements de protection et les nettoyez. Ne pas
respirer des vapeurs de carburants. La respiration de vapeurs de
carburant peut entraîner des dommages corporels.
- Ne pas déverser de carburant ou d’huile pour chaîne. Si on a déversé
du carburant ou de l’huile de chaîne, nettoyer immédiatement la
tronçonneuse. Ne pas mettre le carburant en contact avec les
vêtements. Si du carburant est déversé sur les vêtements, changer
immédiatement de vêtement.
- Veillez à ce que du carburant ou de l’huile de chaîne ne pénètre dans
le sol (protection de l’environnement). Utiliser des substrats adéquats.
- Ne pas faire le plein dans un local fermé, les vapeurs des carburants
s’amassent au sol (danger d’explosion).
- Bien fermer les capuchons vissés des réservoirs à essence et à huile.
- Changer d’emplacement de la tronçonneuse lors du démarrage (à au
moins 3 mètres de l’emplacement du remplissage)
- Les carburants ne peuvent pas être stockés infiniment. N’acheter que
la quantité nécessaire couvrant un temps de marche prévisible.
- Ne transporter et ne stocker le carburant et l’huile de chaîne que dans
des nourrices agrées et portant les indications nécessaires. Ne pas
laisser le carburant et l’huile de chaîne à portée des enfants.
Mise en route
- Ne jamais travailler seul, une personne doit se trouver à proximité
en cas d’urgence (portée de la voix).
- Veillez à ce qu’il ne se trouvent pas d’ enfants ou autres personnes
dans la zone de travail de la tronçonneuse. Faire aussi attention à des
animaux (7).
- Avant le début du travail, contrôler le fonctionnement parfait et
l’état réglementaire de fonctionnement des sécurités de la
tronçonneuse.
Il faut particulièrement vérifier le fonctionnement du frein de chaîne,
le montage correct du guide de la chaîne de scie, la tension et
l’affûtage réglementaire de la chaîne de coupe, le montage solide de
la protection de la roue à chaîne, le fonctionnement aisé du levier à
gaz et le fonctionnement du verrouillage du levier à gaz, l’état de
propreté et sec de la poignée, le fonctionnement du commutateur
Start/Stop.
- Ne mettre en route la tronçonneuse qu’après assemblage complet.
En principe, la tronçonneuse ne doit être utilisée qu’à l’état
complètement monté.
- Avant le démarrage, le serveur de la tronçonneuse doit prendre une
position correcte et sure.

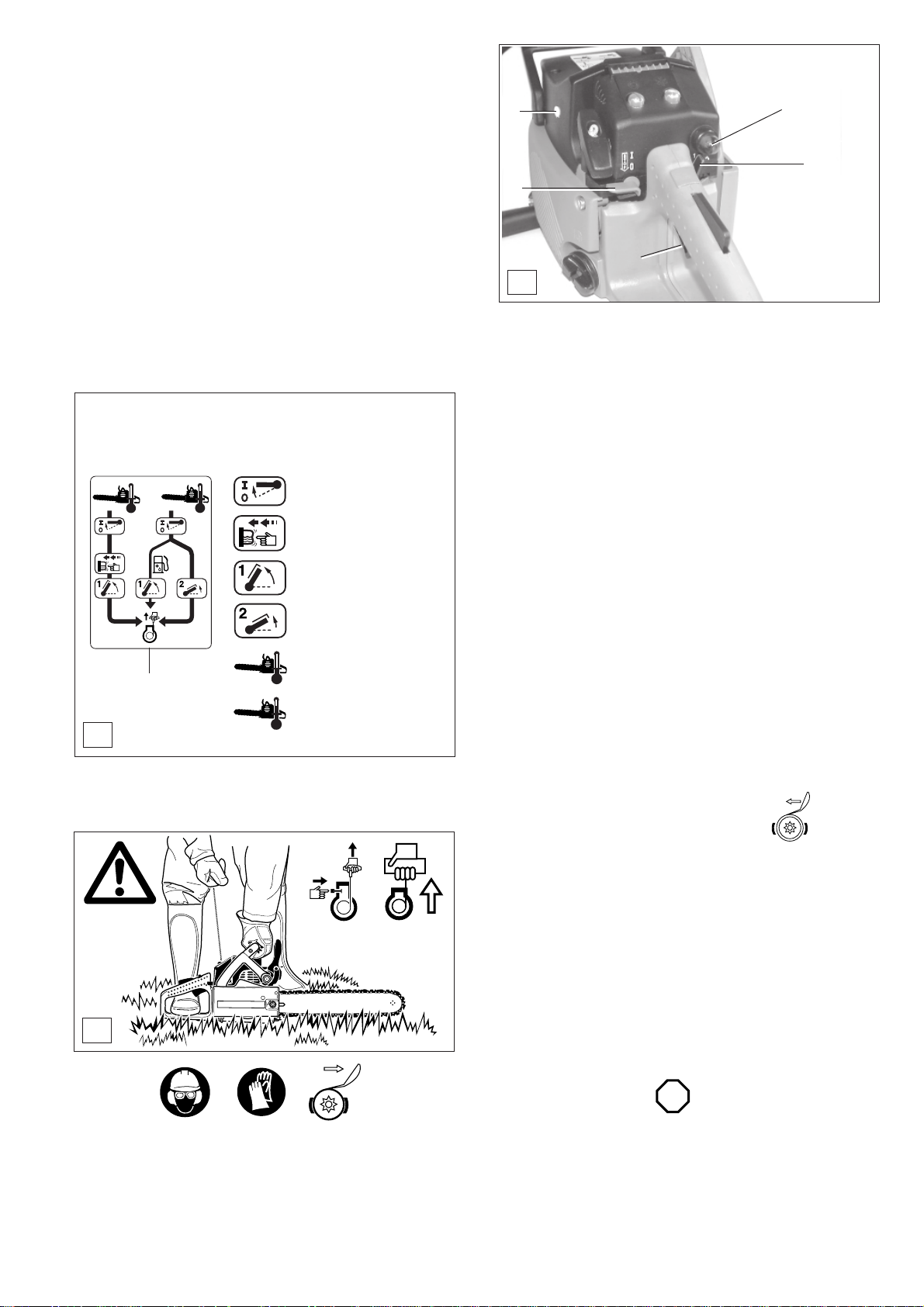

- Ne démarrer la tronçonneuse que selon les instructions indiquées
dans la notice d’emploi (8). D’autres techniques de lancement ne sont
pas autorisées.
- Lors de la mise en route, la machine doit être solidement maintenue
et supportée. Le guide de la chaîne et la chaîne elle-même doivent
alors être dégagés de tout obstacle.
- Lors du travail, la tronçonneuse est à maintenir avec les deux
mains. La main droite maintient la poignée arrière, la main gauche la
poignée en forme d’étrier. Bien saisir les poignée avec les pouces.
- ATTENTION: En lâchant le levier à gaz, la chaîne continue à
tourner pendant un court instant (effet de marche libre)
- Il faut veiller constamment à avoir une bonne assise sure.
- La tronçonneuse est à manipuler pour que les gaz d’évacuation ne
peuvent pas être inspirés. Ne pas travailler dans des locaux fermés
(danger d’empoisonnement)
- Arrêter immédiatement la tronçonneuse lorsqu’on sent des
modifications dans son comportement.
- Pour un contrôle de la tension de la chaîne, pour le resserrage,
pour le remplacement de la chaîne et l’élimination de défauts, le
moteur doit impérativement être arrêté (9).
- Si le dispositif de sciage est entré en contact avec des pierres, des
clous ou autres objets durs, arrêter immédiatement le moteur et
contrôler le dispositif.
- Pendant les pauses de travail et avant de quitter le lieu de travail, la
tronçonneuse doit être arrêtée (9) et de telle façon pour qu’elle ne
présente un danger pour personne.
- Ne pas poser la tronçonneuse chaude dans de l’herbe sèche ou sur
des objets inflammables. Le pot d’échappement rayonne énormément
de chaleur (danger d’incendie).
- ATTENTION: Après avoir arrêté la tronçonneuse, l’huile découlinant
de la chaîne et du guide peut provoquer des souillures! Utiliser
toujours un support d’appui adéquat.
5
3 mètres
6
7
8
● Maintenance ● Pause de travail
● Ravitaillement ● Transport
● Affûtage de la chaîne ● Mise hors service
9
de sciage
5
Page 6
Choc de recul (Kickback)
- En travaillant avec des tronçonneuses à chaîne, il peut se produire
des chocs de recul très dangereux.
- Ce choc de recul se produit si la zone supérieure de la pointe du
bras du guide touche involontairement du bois ou d’autres objets
durs (10).
- La tronçonneuse est alors incontrôlée, elle est accélérée ou
projetée avec une énergie élevée en direction de son serveur
(risque de blessure).
Pour éviter ce choc de recul, il faut veiller à ce qui suit:
- Les travaux en plongée (une plongée directe avec la pointe de
guide dans le bois) ne doivent être exécutés que par des personnes
spécialement formées !
- Observer toujours la pointe du guide de la chaîne. Prendre des
précautions en reprenant des coupes déjà amorcées.
-Débuter la coupe avec la chaîne de la tronçonneuse en marche.
- Affûter toujours correctement la chaîne de la tronçonneuse. Ce
faisant, il faut veiller à ce que la hauteur correcte du limiteur de
profondeur soit correcte!
- Ne pas scier plusieurs branches à la fois! Lors de l’émondage,
veillez à ce qu’on ne touche une autre branche.
- Lors de la mise en longueur, veillez aux autres troncs limitrophes.
Comportement et technique de travail
- Ne travailler que sous de bonnes conditions de visibilité et
d’éclairage. Faire particulièrement attention en présence de sol
glissant, d’humidité, de glace et de neige (danger de glissade). Du
bois fraîchement écorcé (les écorces) est particulièrement source
de sol glissant.
- Ne jamais travailler sur un fondement instable. Faire attention aux
obstacles dans la zone de travail (risque de trébucher).
Continuellement veiller à avoir une assise solide et sure.
- Ne jamais scier par-dessus l’épaule (11).
- Ne jamais scier debout sur une échelle (11).
- Ne jamais monter dans l’arbre avec la tronçonneuse et y effectuer
des travaux.
- Ne pas travailler en position trop penchée vers l’avant.
- Guider la tronçonneuse pour qu’aucune partie du corps humain
ne se trouve en prolongation de la zone de pivotement de la
chaîne de tronçonnage (12).
- Ne scier que du bois avec la tronçonneuse.
- Ne pas toucher le sol avec la chaîne de tronçonnage en marche.
- Ne pas utiliser la tronçonneuse comme outil de dégagement et
décoincement pour enlever des morceaux de bois et d’autres
objets.
- Nettoyer l’endroit de la coupe en éliminant les corps étrangers tels
que sable, pierres, clous etc. Les corps étrangers endommagent
le dispositif de sciage et peuvent provoquer un choc de recul
(Kickback) dangereux.
- Lors de la confection de bois scié, utiliser une assise sure (si
possible un chevalet de sciage, 13). Le bois ne doit pas être ni
maintenu par une autre personne ni coincé par le pied.
- Les bois ronds doivent être bloqués pour éviter qu’ils se déplacent
lors de la coupe.
- Lors de coupes d’abattage et de tronçonnage la butée dentée
(13, Z) doit être appliquée contre le bois à couper.
- Avant tout tronçonnage, appliquer d’abord fermement la butée
dentée avant d’effectuer le sciage avec la chaîne de tronçonnage
en marche. Pour ce faire, la tronçonneuse est relevée par la
poignée arrière et guidée par la poignée étrier. La butée dentée
sert de point de pivotement. La reprise de la coupe suivante est
effectuée en pressant légèrement sur la poignée-étrier. Ce faisant,
reculer un peu la tronçonneuse. Placer la butée dentée plus bas
et remonter de nouveau la poignée arrière.
- Des coupes en plongée et des coupes longitudinales ne
doivent être exécutées que par des personnes spécialement
formées (plus grand danger d’un choc de recul)
- Amorcer les coupes longitudinales avec un angle le plus plat
possible (14). Cette opération doit être effectuée avec précaution,
car la butée dentée ne peut pas pénétrée.
- Ne retirer le dispositif de sciage en dehors du bois qu’avec la
chaîne de sciage en marche.
- Si on doit effectuer plusieurs coupes, le levier de gaz doit être
libéré entre les coupes.
6
10
11
12
Z
13
14
Page 7
- Agir avec précaution lors de la coupe de bois éclaté, car un
B
A
B
entraînement de morceaux de bois sciés n’est pas exclu
(danger de blessure)
- Lorsque la chaîne de sciage est coincée, la tronçonneuse peut
être poussée en direction du serveur lorsqu’on se sert de la
partie supérieure du guide pour la dégager. C’est pour cette
raison qu’il est conseillé, selon possibilité, de scier avec la
partie inférieure du guide, la scie étant repoussée alors du
corps en direction du bois (15).
- Du bois sous tension (16) doit toujours préalablement être
entaillé par la face comprimée (A). Ce n’est qu’après que l’on
effectue la coupe de séparation sur la face sous traction (B).
On empêche ainsi le coincement de la chaîne.
ATTENTION: Les travaux d’abattage et d’émondage, ainsi
que les travaux dans un chablis, ne doivent être exécutés
que par des personnes formées! Danger de blessures!
- Lors de l’émondage, la tronçonneuse doit si possible prendre
appui sur le tronc. Pour ce faire, il ne faut pas travailler avec la
pointe du guide de la chaîne (danger de choc du recul).
- Veillez particulièrement aux branches se trouvant sous tension.
Ne pas couper des branches libres par le bas.
- Ne pas exécuter de l’émondage en se plaçant debout sur le
tronc.
- Les travaux d’abattage ne doivent être exécutés que si on
s’est assuré,
a) que dans la zone d’abattage ne se trouvent que les
personnes occupées par l’abattage.
b) que l’on s’est assuré un chemin de retraite sans obstacles
pour toutes les personnes occupées pour l’abattage
(La zone de retraite doit se trouver à env. 45° en biais en
arrière).
c) Le pied du tronc doit être dégagé de tout corps
étranger, taillis et branches. Veiller à a voir une assise
sure (danger de trébuchement).
d) que le prochain poste de travail soit éloigné à une distance
d’au moins deux fois et demi de la longueur de l’arbre (17).
Avant l’abattage, il faut vérifier la direction de chute et
s’assurer qu’à une distance de deux fois et demi de la
longueur de l’arbre (17) ne se trouvent des personnes ni
des objets!
- Appréciation de l’arbre:
Direction de son inclinaison - branches libres ou mortes hauteur de l’arbre - porte-à-faux naturel - est-ce-que l’arbre est
pourri?
- Observer la vitesse et la direction du vent. Lors de fortes
rafales de vent, l’abattage ne doit pas être effectué.
- Entailles des naissances de racines:
Commencer par la naissance de racines la plus grande. La
première coupe sera l’entaille verticale, puis celle en
horizontale.
- Etablir l’entaille d’abattage (18, A):
Cette entaille donne à l’arbre la direction et le guidage de la
chute. Elle est placée à un angle droit par rapport à la direction
de chute de l’arbre et sa taille est de 1/3-1/5 du diamètre du
tronc. Pratiquer cette entaille le plus près possible du sol.
- Des corrections éventuelles de l’entaille de chute doivent être
reprises sur toute la largeur.
- La coupe d’abattage (19, B) est placée plus haut que le fond
de l’entaille de chute (D). Elle doit être exécutée absolument
horizontale. Devant l’entaille de chute, il faut qu’il reste env.
1/10 du diamètre du tronc comme réserve de cassure.
- La réserve de cassure (C) fonctionne comme une charnière.
Elle ne doit en aucun cas être coupée, l’arbre tombant autrement
d’un façon incontrôlée. Il faut placer à temps voulu des coins!
- La coupe de chute ne doit être assurée qu’avec des coins en
aluminium ou en matière plastique. L’emploi de coins en fer est
interdit car un contact peut entraîner de fortes détériorations
ou la rupture de la chaîne.
- Lors de la chute se tenir uniquement latéralement de l’arbre en
chute.
- En se retirant après la coupe de chute, il faut veiller aux les
branches tombantes.
- En travaillant sur un terrain en pente, le serveur de la
tronçonneuse doit se placer au-dessus ou latéralement du
tronc à travailler resp. de l’arbre couché.
- Faire attention aux troncs d’arbre dévalant en roulant la pente.
15
16
17
18
19
2 1/2
= zone d’abattage
45
45
o
o
7
Page 8
Transport et stockage
- Lors du transport et lors d’un changement d’emplacement
pendant le travail, la tronçonneuse doit être arrêtée ou le
frein de chaîne enclenché pour éviter un démarrage
intempestif de la chaîne
- Ne jamais porter ou transporter la tronçonneuse avec la
chaîne en marche!
- Lors d’un transport sur une grande distance, il faut enfiler
dans tous les cas la housse de protection du bras de guide.
- Ne porter la tronçonneuse que par la poignée en étrier. Le
guide de la chaîne de la tronçonneuse doit être dirigé vers
l’arrière (20). Eviter d’entrer en contact avec le pot
d’échappement (danger de brûlures).
- Lors du transport dans un véhicule, il faut s’assurer d’une
position sure stable de la tronçonneuse pour que le carburant
et l’huile de chaîne ne peuvent pas s’écouler.
- La tronçonneuse doit être rangée dans un local sec. Elle ne
doit pas être stockée à l’extérieur à l’air libre. Ne pas laisser
la tronçonneuse à la portée des enfants.
- En cas d’un stockage prolongé et lors d’une expédition de la
tronçonneuse, il faut vidanger les réservoirs de carburant et
d’huile.
Maintenance
- Pour tous les travaux de maintenance, arrêter la
tronçonneuse (21) et retirer la fiche de la bougie!
-L’état opérationnel des organes de sécurité de la tronçonneuse,
particulièrement le fonctionnement du frein de chaîne, est à
vérifier chaque fois avant de débuter le travail. Il faut
particulièrement veiller que la tension et l’affûtage
réglementaires de la chaîne de sciage (22).
- La machine doit fonctionner avec le moins de bruit et de gaz
d’échappement possibles. Ceci suppose un bon réglage du
carburateur.
- Nettoyer régulièrement la tronçonneuse.
-Vérifier régulièrement l’étanchéité des bouchons de fermeture
des réservoirs.
Respecter les prescriptions de prévoyance contre les
accidents de la corporation professionnelle correspondante et de l’assurance. Ne procéder en aucun cas à une
modification constructive de la tronçonneuse. Vous
risquez votre sécurité.
Les travaux de maintenance et de réparations à exécuter sont
limités à ceux précisés dans la notice d’emploi. Tous les
autres travaux doivent être effectués par le Service Après
Vente de DOLMAR.
N’utilisez que des pièces de rechange d’origine DOLMAR et
des accessoires conseillés par DOLMAR.
En utilisant des pièces de rechange qui ne sont pas d’origine
DOLMAR ou des accessoires et des combinaisons de guides/
chaînes et de longueurs non conseillés, le risque d’accident
est plus élevé. En cas d’accident ou de dommages avec des
dispositifs de sciage ou accessoires non agrées, la
responsabilité de DOLMAR est dégagée.
Premier secours
On devra toujours disposer sur le lieu de travail d’une boîte de
secours pour le cas d’un éventuel accident. Les produits
prélevés doivent immédiatement être remplacés.
Si vous appelez du secours, veuillez indiquer:
- le lieu de l’accident
- ce qui s’est passé
- le nombre de blessés
- le type de blessures
- le nom du demandeur
20
STOP
21
22
SERVICE
23
REMARQUE
Des dériorations au niveau des vaisseaux sanguins ou du systè-
me nerveux peuvent se produire chez des personnes souffrant
de troubles circulatoires et trop souvent soumises à des vibrations.
Les symptomes pouvant apparaitre à la suite de vibrations au
niveau des doigts, mains ou articulations sont les suivants:
engourdissement de membres corporels, chatouillement, douleurs, points, changement du teint ou de la peau. Si ce genre de
symptomes apparaissent, consultez un médecin.
8
24
Page 9
Caractéristiques techniques
Cylindréecm
3
PS-340, 341, 342, 344
33 39
PS-400, PS-401
Alésage mm 37 40
Course mm 31 31
Puissance max. en fonction du régim kW / 1/min 1,4 / 9.000 1,7 / 9.000
Couple max. en fonction du régimel Nm / 1/min 1,7 / 6.500 2,0 / 6.500
Vitesse de rotation à vide / max. avec guide et chaîne 1/min 2.600 / 11.500 2.600 / 12.000
Vitesse de rotation d’embrayage 1/min 4.200 4.200
Niveau sonore L
Puissance sonore L
Accélération d’oscillation a
- poignée-étrier m/s
- poignée m/s
Carburateur (à membrane) Type
au poste de travail selon ISO 7182 1)dB (A) 98 98
pA av
selon ISO 9207
WA av
selon ISO 7505
h,w av
1)
1)
dB (A) 107 108
2
2
Walbro WT 174 3) / TILLOTSON HU-115
4,1 4,2
6,8 6,8
4)
Walbro WT 174
Dispositif d’allumage Type électronique électronique
Bougie d’allumage Type NGK BPMR 6F NGK BPMR 6F
Ecartement électrodes mm 0,5 0,5
ou bougie d’allumage Type CHAMPION RDJ-7Y CHAMPION RDJ-7Y
Consommation carburant/puissance max. selon ISO 7293 kg/h 0,65 0,82
Consommation spéc./puissance max. selon ISO 7293 g/kWh 460 480
Capacité réservoir carburant l 0,4 0,4
Capacité réservoir huile I 0,21 0,21
Dosage mélange (carburant/huile 2 temps)
- avec utilisation huile DOLMAR 50:1 50:1
- avec utilisation huile DOLMAR HP100 100:1 100:1
- avec utilisation autre huile 40:1 40:1
Frein de chaîne
Vitesse chaîne
2)
déclenchement manuel ou en cas de choc de recul (kickback)
m/s 16,97 16,97
Pas roue à chaîne inch 3/8 3/8
Nombre de dents Z 6 6
Type de chaîne voir extrait de la liste des pièces de rechange
Pas/épaisseur maillon entraîneur inch 3/8 / .050 3/8 / .050
Guide longueur de coupe cm 30 / 35 35 / 40
Type de guide de chaîne voir extrait de la liste des pièces de rechange
Poids de la tronçonneuse
1)
Ces données prennent en compte les états de service (marche à vide, pleine charge et puissance max.) à part égale.
2)
Pour puissance max. 3)
(réservoir vide, sans guide et chaîne) kg 3,9 4,0
PS-340, 341
4)
PS-342, 344
Désignation des pièces
DOLMAR PS-401
DOLMAR GmbH, 22045 Hamburg, Germany
2002 123456
028.100.120
Typ 028
1 Poignée
2 Choke (étrangleur) (Levier de démarrage pour PS-342, 344)
3 Couvercle du filtre
4 L’insert pour service normal/service hiver
5 Poignée-étrier
6 Silencieux
7 Ecrous de fixation
8 Rive dentée
9 Arrête chaîne
10 Automatique pompe à huile (face inférieure)
11 Protection roue à chaîne
12 Plaque signalétique
13 Protège-main
14 Guide de la chaîne de la scie
15 Chaîne de sciage
16 Protége-main
17 Poignée de lancement
18 Vis de réglage „speed-H-L“ pour le carburatuer
19 Commutateur I/Stop
20 Bouton de blocage pour demi-gaz (non présent sur PS-342, 344)
21 Touche de verrouillage de sécurtité
22 Levier de gaz
23 Bouchon de fermeture du réservoir carburant
24 Carter ventilateur avec dispositif de lancement
25 Bouchon de fermeture du réservoir huile
26 Soupape de mise en marche (seulement pour PS-341, PS-344 et PS-401)
Numéro de série
Année de construction
Plaque signatique (12)
à indiquer lors de commande de
pièces de rechange!
1
15
5
26
131012 11
14
16
25
3
2
6
7
8
9
4
17
20
21
18
24
23
19
22
9
Page 10
MISE EN ROUTE
Montage du guide et de la chaîne de sciage
Utiliser la clé combinée livrée avec la machine pour les travaux
suivants.
Placer la tronçonneuse sur un support stable et exécuter les
opérations suivantes pour le montage de la chaîne de sciage
et du guide de la chaîne.
2
STOP
ATTENTION: Pour tous travaux effectués sur le guide de
la chaîne de sciage, le moteur doit être impérativement
arrêté et la fiche de bougie doit être enlevée (voir paragra-
phe pour le remplacement de la bougie) et le port de gants de
protection est obligatoire!
ATTENTION: La tronçonneuse ne peut être démarrée
qu’après le montage complet et le contrôle effectué!
1
A
- Desserrer le frein de chaîne. Pour cela, tirer le protègemain (A/1) en direction de la poignée-étrier (A/2) jusqu’à ce
qu’il s’enclenche vraiment.
6
C D
7
4
3
B
-Dévisser l’écrou de fixation (B/3).
- Retirer la protection de la roue à chaîne (B/4).
8
9
- Tourner la vis de serrage de la chaîne (C/6) dans le sens
contraire des aiguilles jusqu’à ce que le tourillon (C/7) se
trouve face à la butée de gauche.
10
8
E
- Soulever la chaîne de sciage (E/10) au-dessus du tambour
d’accouplement et la placer sur la roue à chaîne (E/11).
Introduire avec la main droite la chaîne de sciage dans la
rainure de guidage supérieure du guide de la chaîne (E/8).
Les arêtes coupantes de la chaîne de sciage doivent être
dirigées dans le sens de la flèche sur la partie supérieure
du guide!
10
11
- Monter le guide de la chaîne (D/8). Veillez à ce que le
tourillon (D/9) du tendeur de la chaîne pénètre dans le
trou (voir cercle) du guide de la chaîne.
10
F
- Guider la chaîne de sciage (F/10) autour de l’étoile de
renvoi (F/12) du guide de la chaîne.
REMARQUE :
La chaîne de sciage se laisse facilement tirer dans la direction
de la flèche. Le tambour d’accouplement (E/11) tourne en
même temps (chaîne de sciage s’enfile dans la roue à chaîne).
12
Page 11
G H
4
13

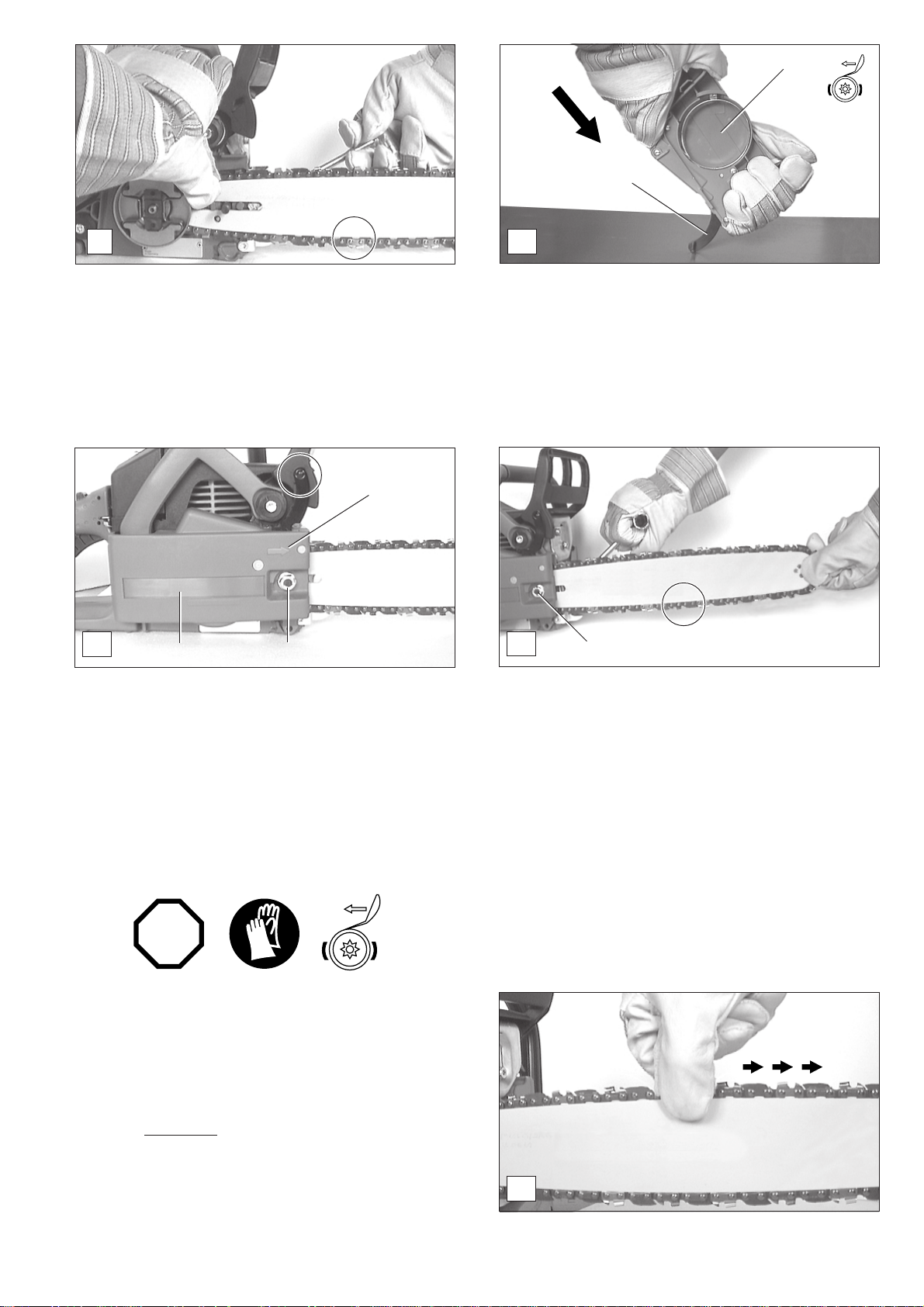

- Tourner le tendeur de chaîne (C/6) vers la droite (sens des
aiguilles d’une montre) jusqu’à ce que la chaîne de sciage
s’enfile dans la rainure de guidage de la face inférieure du
guide (voir cercle). Appuyer avec la main gauche le
guide de la chaîne sur le carter.
14
I
- Remettre la protection de la roue à chaîne (l/4), conduire
l’écrou sur le levier d’arrêt dans le logement sur le protège-
main(voir cercle).
- Serrer les écrous de fixation (I/3) à la main.
REMARQUE :
La flèche (I/14) sur la protection de la roue à chaîne indique
le sens de rotation de la chaîne de sciage.
4
3
REMARQUE :
Si le frein de chaîne de la protection de roue à chaîne démontée
a été enclenché, il doit être resserré avant le montage de la
protection de roue à chaîne.
- Tenir à deux mains la protection de roue à chaîne (H/4)
dans le sens de la flèche, comme le montre la photo H, et
l’appuyer contre un support dur (par exemple une planche)
jusqu’à ce que le levier d’arrêt (H/13) s’enclenche.
J
Tendre la chaîne de sciage
- Relever légèrement la pointe du guide de la chaîne de
sciage et tourner la vis de tension de la chaîne (C/6) vers
la droite (dans le sens des aiguilles d’une montre) jusqu’à
ce que la chaîne s’applique sur la face inférieure du guide
(voir cercle).
- Continuer à relever la pointe du guide et bloquer les écrous
de fixation (J/3) avec la clé combinée.
3
Contrôle de la tension de la chaîne
STOP
- Une tension correcte de la chaîne est réalisée lorsque la
chaîne s’applique sur le guide inférieur et qu’elle peut
encore être légèrement écartée du guide à la main.
- Ce faisant, le frein de la chaîne doit être libéré.
- Contrôler fréquemment la tension de la chaîne, les chaînes
neuves ayant tendance à s’allonger !
- Par conséquent, vérifier souvent la tension de la chaîne le
moteur
REMARQUE:
En pratique, on devrait utiliser alternativement 2 à 3 chaînes
de sciage.
Pour atteindre une usure régulière des guides, on devra
retourner le guide de la chaîne lors du changement de la
chaîne.
étant arrêté.
K
11
Page 12
Frein de chaîne
A
Les modèles DOLMAR PS-340, 341, 342, 344, 400, 401 sont
équipés en série d’un frein de chaîne à déclenchement
d’accélération. Si un contrecoup se produit (kickback), dû à un
heurt de la pointe du guide contre le bois (voir chapitre
«CONSIGNES DE SECURITE» à la page 6), le frein de chaîne
se déclenche automatiquement en cas de contrecoup
suffisamment fort par inertie de masse. La chaîne de sciage est
interrompue pendant une fraction de seconde.
Le frein de chaîne n’est prévue que pour des cas d’urgence
et pour le blocage de la chaîne avant le démarrage.
A TTENTION : Ne jamais utiliser la tronçonneuse quand le
frein de chaîne est déclenché (sauf pendant le contrôle, voir
chaîne « Contrôle du frein de chaîne »), sinon la tronçonneuse risque de s’abîmer en très peu de temps !
Desserrer impérativement le frein de chaîne avant
de commencer à travailler !
2
1
3
B
Enclencher le frein de chaîne (bloquer)
En cas de contrecoup suffisamment fort, le frein de chaîne se
déclenche automatiquement dû à l’accélération rapide de la
chaîne de sciage et à l’inertie de masse du protège-main (B/3).
Lors d’un enclenchement manuel le protège-main (B/3) est
poussé par la main gauche en direction de la pointe du guide
de la chaîne (flèche 1).
Libérer le frein à main
Tirer le protège-main (B/3) en direction de la poignée en étrier
(flèche 2) jusqu’à son enclenchement. Le frein à frein est
libéré.
Carburants/ravitaillement
Carburant
1000 cm3(1 litre) 25 cm
5000 cm3(5 litres) 125 cm3100 cm
C
10000 cm3(10 litres) 250 cm3200 cm3100 cm
Mélange carburant
Le moteur de la tronçonneuse est un moteur thermique à deux
temps de haute performance. Ce moteur est alimenté par un
mélange de carburant et d’huile moteur deux temps.
La conception du moteur a été réalisé pour fonctionner à
l’essence normal sans plomb avec un degré d’octane minimum
de 91 ROZ. Si un tel type de carburant n’était pas disponible,
on peut aussi utiliser un carburant d’un degré d’octane plus
élevé. Le moteur n’en subit aucun dommage.
Pour un fonctionnement optimal, ainsi que pour la protection de la santé et de l’environnement, utilisez toujours
un carburant sans plomb.
Le graissage du moteur est réalisé par une huile moteur à deux
temps (échelle de qualité API-TC) qui est additionnée au
carburant. En usine le moteur a été réglé pour l’huile moteur
deux temps très performante de DOLMAR HP 100 avec un
rapport de mélange de 100:1. Ceci garantit une longue durée
de vie et un fonctionnement fiable avec un très faible
dégagement de fumées du moteur.
12
+
40:1
OIL
50:1
OIL
50:1
DOLMAR
3
20 cm
100:1
HP 100
3
3
10 cm
50 cm
3
3
3
L’huile deux temps de haute performance DOLMAR HP 100
est disponible dans un bidon à la contenance suivante:
0,5 l N° de commande 980 008 109
L’huile deux temps de haute performance DOLMAR peut être
livrée selon les besoins dans des bidons aux contenances
suivantes:
1 l N° de commande 980 008 107
100 l N° de commande 980 008 106
En cas de non-utilisation d’huile deux temps à haute
performance DOLMAR, il est impératif d’observer un rapport
de mélange de 40:1 en cas d’utilisation d’autres huiles deux
temps. Sinon, un fonctionnement impeccable ne peut être
garanti.
Réalisation du rapport correct du mélange
50:1 En utilisant l’huile deux temps de haute performance
DOLMAR, ceci signifie mélanger 50 parties d’essence
avec une partie d’huile
100:1 En utilisant l’huile deux temps de haute performance
DOLMAR HP 100, ceci signifie mélanger 100 parties
d’essence avec une partie d’huile
40:1 En utilisant une autre huile moteur deux temps, ceci
signifie mélanger 40 parties d’essence avec une partie
d’huile
REMARQUE: Pour fabriquer le mélange essence-huile, il faut
toujours mélanger préalablement le volume d’huile prévu dans
la moitié du volume d’essence, puis y ajouter le volume
d’essence restant. Avant de remplir la tronçonneuse avec le
mélange, bien secouer le mélange terminé.
Il n’est pas raisonnable que par excès de conscience de
sécurité d’augmenter la part d’huile au delà du rapport indiqué
du mélange, le résultat serait plus de résidus de combustion ce
qui polluerait l’environnement et boucherait la sortie
d’échappement dans le cylindre, ainsi que le silencieux. En
outre, la consommation de carburant augmenterait et la
puissance diminuerait.
Stockage du carburant
Les carburants ne peuvent pas être stockés infiniment.
N’ acheter que la quantité nécessaire couvrant un temps de
marche prévisible. Ne transporter et ne stocker le carburant
et l’huile de chaîne que dans des nourrices agrées et
portant les indications nécessaires.
Page 13
Huile de chaîne de sciage
Huile Usagée
D
Pour le graissage de la chaîne de sciage et du guide, il faut
utiliser une huile de chaîne avec un additif d’adhérence.
L’additif d’adhérence à l’huile de chaîne empêche une rapide
jetée de l’huile du dispositif de sciage.
Pour protéger l’environnement, il est conseillé d’utiliser une
huile de chaîne biodégradable. Souvent, les instances
régionales prescrivent l’utilisation d’huile biodégradables.
L’huile de chaîne de sciage BIOTOP proposée par DOLMAR
est fabriquée à base d’huiles végétales sélectionnées et elle
est 100% biodégradables. BIOTOP porte comme référence
l’ange bleu d’environnement (RAL UZ 48).
L’huile de chaîne BIOTOP est disponible dans les bidons
aux contenances suivantes :
1 l N° de commande 980 008 210
5 l N° de commande 980 008 211
20 l N° de commande 980 008 213
L’huile de chaîne biodégradable ne se conserve que pendant
un temps limité et devra être utilisée dans un délai de 2 ans
après la date de fabrication imprimée.
Remarque importante pour les huiles de chaîne de sciage bio
Avant une longue mise hors service, le réservoir à huile doit
être vidé et rempli ensuite d’un peu d’huile moteur (SAE 30).
Ensuite, faire marcher la tronçonneuse pendant quelques
temps de manière à rincer les restes d’huile bio du réservoir,
du systéme de conduite d’huile et du dispositif de sciage. Cette
mesure est indispensable car différentes huile bio ont tendance
à coller ce qui peut détériorer la pompe à huile ou des éléments
d’alimentation d’huile.
Lors de la remise en marche, verser à nouveau l’huile de
chaîne BIOTOP.
E
N’UTILISEZ JAMAIS DE HUILES USAGEES
Une huile usagée est extrêmement dangereuse pour
l’environnement!
Les huiles usagées contiennent une grande part de produits
connus pour être cancérigènes.
Les souillures dans les huiles usagées amènent une grande
usure de la pompe à huile et du dispositif de sciage.
Les dommages résultant de l’utilisation d’huiles usagées ou
d’huiles de chaîne non appropriées ne sont pas couverts par
la garantie.
Votre vendeur spécialisé vous informe sur la manipulation et
l’utilisation d’huile de chaîne de sciage.
F
EVITEZ LE CONTACT AVEC LA PEAU ET LES YEUX
Les produits pétroliers, ainsi que les huiles, dégraissent la
peau. Lors d’un contact répété et prolongé la peau se dessèche.
Les suites peuvent être différentes maladies de peau. D’autre
part, on connait les réactions allergiques.
Le contact avec les yeux de l’huile conduit à des irritations. en
cas de contact, rincer immédiatement l’oeil avec de l’eau
claire.
Si l’irritation continue, consulter immédiatement un médecin.
Remplissage des réservoirs
STOP
G
Huile de chaîne
Mélange carburant
RESPECTER IMPERATIVEMENT LES REGLES DE
SECURITE!
La manipulation de carburants exige une manipulation
avec précaution et prudence.
Ne le faire que si le moteur est arrêté!
- Bien nettoyer le pourtour des emplacements de remplissage
pour éviter la pénétration de salissures dans le réservoir de
mélange de carburant ou d’huile.
-Dévisser le bouchon du réservoir et remplir le mélange de
carburant ou l’huile jusqu’au bord inférieur de la tubulure de
remplissage en prenant soin de ne pas verser à côté le
mélange ou l’huile de chaîne.
- Revisser fermement le capuchon du réservoir.
Nettoyer le capuchon et le pourtour après remplissage!
13
Page 14
Graissage de la chaîne de sciage
Pour graisser suffisamment la chaîne de sciage, il faut qu’il y
ait toujours assez d’huile de chaîne dans le réservoir. Vérifier
3
pendant le travail qu’il y a suffisamment d’huile à chaîne dans
le réservoir. Si nécessaire, faire l’appoint. Ne le faire que si le
moteur est arrêté!

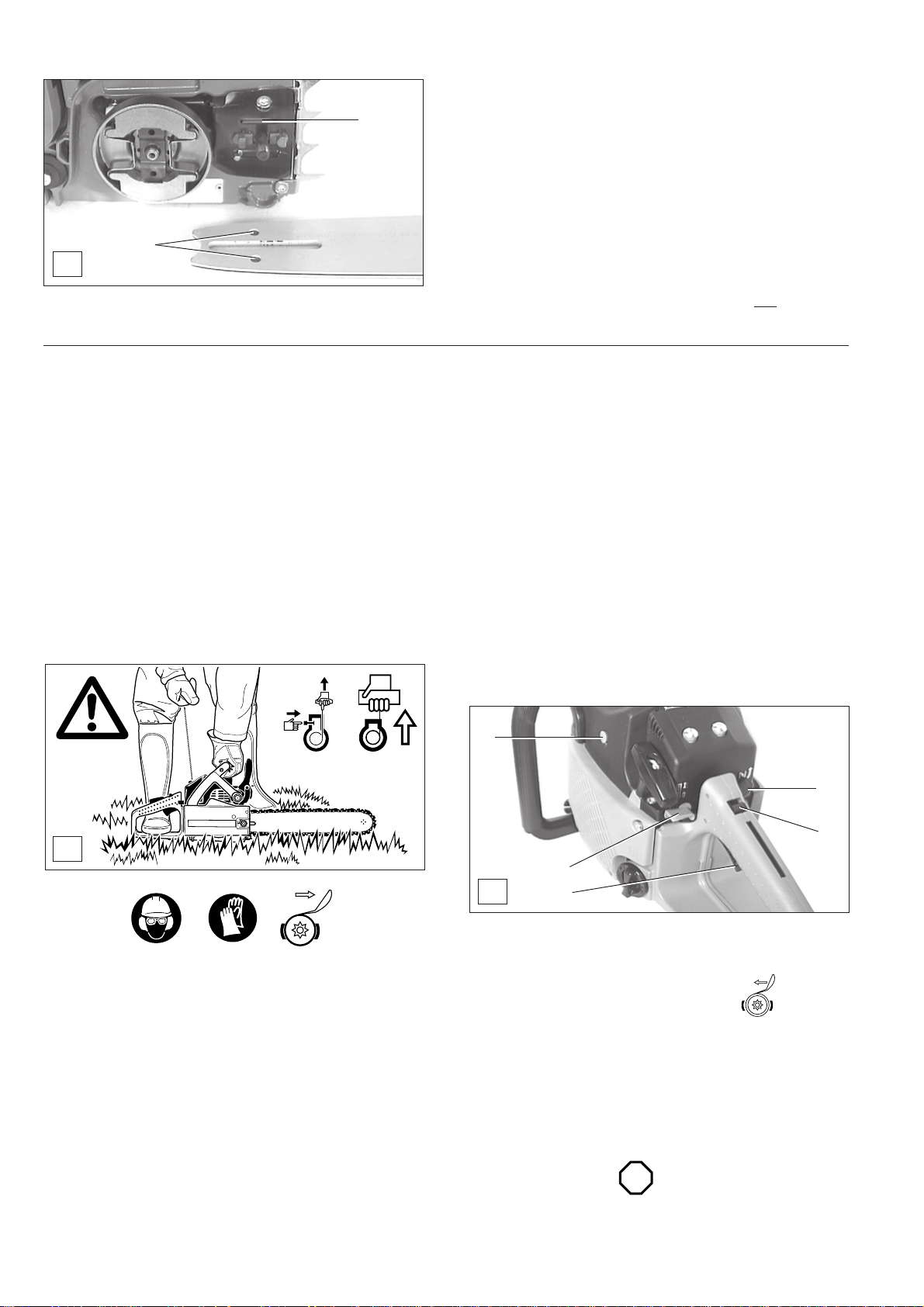

Pour que pompe à huile fonctionne toujours parfaitement, la
rainure de guidage d’huile sur le carter du vilebrequin (H/3),
ainsi que les orifices d’entrée d’huile dans le guide de la chaîne
(H/4) doivent régulièrement être nettoyés.
4
H
Démarrer le moteur (PS-340, 341, 400, 401)
Les modèles PS-341 et PS-401 sont équipés d’une soupape
de mise en marche semi-automatique (B/5) pour faciliter le
démarrage. Le fait d’enfoncer la soupape de mise en marche
réduit le travail de compression et le moteur peut alors être
accéléré à une vitesse de démarrage avec un minimum de
force utilisée au niveau du cordon de lancement. Etant donné
que la pression s’élève sensiblement dans la chambre
d’explosion à la suite des premiers allumages, la soupape de
mise en marche se ferme automatiquement (le bouton ressort).
Les modèles PS-340 et PS-400 n’ont pas de soupape de
mise en marche. Le processus de démarrage ou le réglage
du carburateur correspond à celui des modèles PS-341 et
PS-401, toutefois sans qu’il soit demandé d’appuyer sur la
soupape de mise en marche.
2
1
Remarque: Après la mise hors service de la tronçonneuse, il
est normal que de petites quantités d’huile de chaîne restant
encore dans le système de conduite d’huile et sur le guide
s’écoulent encore un certain temps. Il ne s’agit pas d’un défaut
dans ce cas. Utiliser un support adéquat!
- Relâcher la poignée arrière, le levier de gaz est maintenant
enclenché en position demi-gaz.
- Enfoncer la soupape de mise en marche (B/5) (seulement
pour PS-341 et PS-401).
- Tirer le cordon de lancement lentement jusqu’à sentir une
résistance (le piston se trouve au point mort haut).
- Puis, tirer fortement et rapidement jusqu’au
déclenchement du premier allumage audible.
Attention: Ne pas retirer le cordon de lancement de plus
de 50 cm et le ramener lentement à la main.
- Appuyer sur le levier choke (B/2) vers le bas après les
premiers allumages audibles, réappuyer sur la soupape
de mise en marche (seulement PS-341 et PS-401) et tirer
le cordon de lancement. Dès que le moteur tourne, actionner
le evier de gaz (B/4) pour que le bouton de blocage (B/3)
ressorte et pour que le moteur tourne au ralenti.
(PS-341, 401)
A
-Démarrer le moteur au moins 3 m de l’endroit du réservoir.
- Prendre une position stable et sure, puis placer la
tronçonneuse sur le sol pour que le dispositif de sciage soit
dégagé.
- Libérer le frein de chaîne (bloquer).
- Saisir fermement la poignée-étrier avec une main et plaquer
la tronçonneuse sur le sol.
- Placer la pointe du pied droit dans le protège-main arrière.
Démarrage à froid:
- Mettre le commutateur de court-circuit de l’allumage en
position „I“ (B/1).
- Appuyer le levier choke (B/2) vers le haut.
- Enfoncer le bouton de blocage (B/3) et rester appuyé.
- Actionner le levier de gaz (B/4), le levier est arrêté par le
bouton de blocage (B/3).
14
5
2
3
1
B
Attention: Le moteur doit être mis au régime du ralenti dès
qu’il a démarré, car autrement le frein de chaîne risque
d’être endommagé.
- Libérer maintenant le frein de chaîne.
Démarrage à chaud:
- Comme décrit pour le démarrage à froid, sans toutefois
actionner le levier choke (B/2). Le levier choke reste
enfoncé vers le bas.
Arrêter le moteur
- Amener le commutateur de court-circuit (B/1) en position
„O“ (STOP).
4
STOP
Page 15
Démarrer le moteur (PS-342, PS-344 avec
Start&Go)
Les modèles PS-342 et PS-344 sont équipés du dispositif de
démarrage ‘Start&Go’ DOLMAR. Le modèle PS-344 est en
plus équipé d’une soupape de démarrage semi-automatique
(C/2) facilitant le démarrage.
Le fait d’enfoncer la soupape de mise en marche réduit le
travail de compression et le moteur peut alors être accéléré à
une vitesse de démarrage avec un minimum de force utilisée
au niveau du cordon de lancement. Etant donné que la pression s’élève sensiblement dans la chambre d’explosion à la suite
des premiers allumages, la soupape de mise en marche se
ferme automatiquement (le bouton ressort).
Le dispositif de démarrage «Start&Go» diffère en grande
partie des systèmes courants. Le démarrage de la
tronçonneuse est plus simple avec «Start&Go» et facile à
assimiler. Suivez les indications de démarrage décrites
aux paragraphes „Démarrage à froid“ et „Démarrage à
chaud“.
Les étapes nécessaires au démarrage sont illustrées sur
le capot par des symboles (A/1). Le tracé bleu représente
le démarrage à froid, le tracé rouge le démarrage à chaud.
= Interrupteur
de marche/arrêt
= Pompe Primer
= Levier de démarrage
=Démarrage à froid
1
A
(bleu)
=Démarrage à chaud
(rouge)
Démarrer le moteur PS-342, PS-344
2
3
4
1
5
C
Démarrage à froid (tracé bleu A/1):
- Bouton Marche/Arrêt (C/1) en position ‘I’.
- Enfoncer la soupape de mise en marche (C/2) (uniquement
sur PS-344).
- Pousser la boule en plastique de la pompe Primer (C/3)
jusqu’à ce que le carburant soit visible.
- Levier de démarrage (C/4) vers le haut en position ‘1’.
- Tirer le cordon de lancement lentement jusqu’à sentir une
résistance (le piston se trouve au point mort haut).
- Maintenant , continuer à tirer rapidement et fortement.
Le moteur démarre après avoir tiré 2 à 4 fois (plus souvent
si les températures sont basses) et se met à tourner.
Attention:
Ne pas retirer le cordon de lancement de plus de 50 cm et
le ramener lentement à la main. De façon à ce que le
moteur démarre bien, il est important de tirer le cordon de
lancement rapidement et vigoureusement.
-Dès que le moteur tourne régulièrement, presser légèrement
le levier d’accélération (C/5) de façon à ce que le levier
d’accélération revienne en position zéro et à ce que le
moteur tourne au ralenti.
Attention:
Le moteur doit être mis au régime du ralenti dès qu’il a
démarré, car autrement le frein de chaîne risque d’être
endommagé.
- Libérer maintenant le frein de chaîne.
2
1
(PS-344)
B
-Démarrer le moteur au moins 3 m de l’endroit du réservoir.
- Prendre une position stable et sure, puis placer la
tronçonneuse sur le sol pour que le dispositif de sciage
soit dégagé.
- Libérer le frein de chaîne (bloquer).
- Saisir fermement la poignée-étrier avec une main et
plaquer la tronçonneuse sur le sol.
- Placer la pointe du pied droit dans le protège-main arrière.
Démarrage à chaud (tracé rouge A/1):
- Comme décrit au paragraphe «Démarrage à froid», toutefois
sans actionner la pompe Primer (C/3) et mettre le levier de
démarrage (C/4) en position ‘2’.
Note importante (tracé mince rouge):
- Si le réservoir à essence a été complètement vidé pendant
la marche et si le moteur s’arrête à cause du manque de
carburant, mettre le levier de démarrage (C/4) en position
‘1’ après avoir rempli le réservoir.
Arrêter le moteur
- Amener le commutateur de court-circuit (C/1) en position
„O“ (STOP).
STOP
15
Page 16

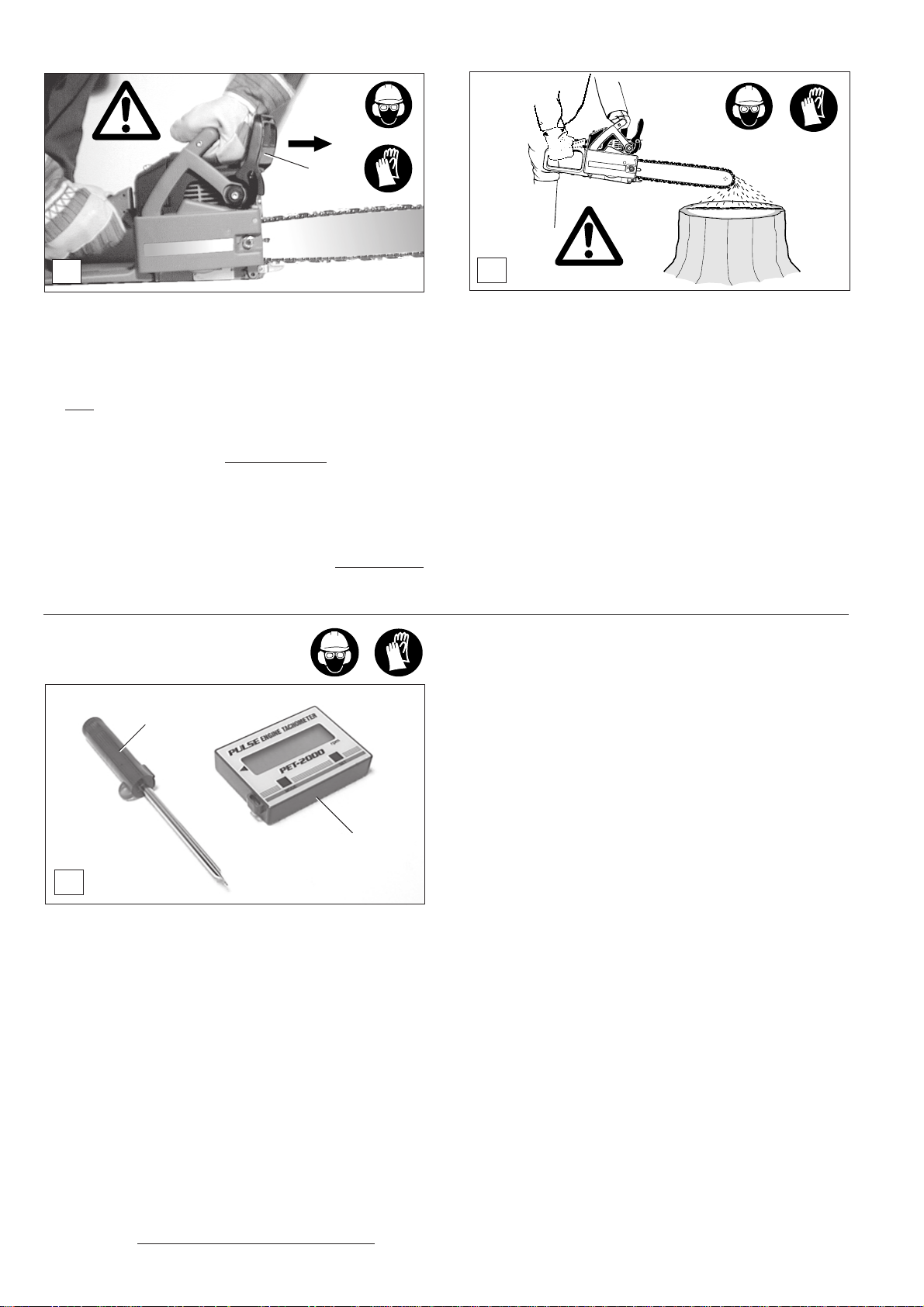

Vérifier le frein de chaîne
Vérifier le graissage de la chaîne
6
D
Le frein de chaîne doit être vérifié avant de commencer
tous travaux.
-Démarrer le moteur comme décrit (prendre une position
stable et poser la tronçonneuse sur le sol de façon à ce que
le dispositif de sciage soit libre).
-
Bien tanier la poignée-étrier d’une main, l’autre main étant
sur la manette.
- Laisser tourner le moteur à mi-vitesse et appuyer sur le
protège-mains (D/6) avec
la flèche jusqu’à ce que le frein de chaîne se bloque. La
chaîne de sciage doit immédiatement s’immobiliser.
- Faire tourner immédiatement le moteur au ralenti et
redésserrer le frein de chaîne.
Attention: Si la chaîne de sciage ne s’arrête pas
immédiatement après ce contrôle, il ne faut
commencer à travailler. Prière de consulter un atelier
spécialisé DOLMAR.
le dos de la main dans la sens de
en aucun cas
Réglage du carburateur
2
E
Ne jamais scier sans graissage suffisant. Vous risquez sinon
de réduire la durée de vie du dispositif de sciage!
Vérifier avant de démarrer le travail la quantité d’huile dans le
réservoir, ainsi que le débit d’huile.
Le débit d’huile peut être vérifié de la manière suivante:
-Démarrer la tronçonneuse.
- Maintenir la chaîne de sciage en marche env. 15 cm par
dessus une souche d’arbre ou le sol (choisir une base
adéquate).
Lorsque le graissage est suffisant, on doit observer une légère
trace d’huile par l’huile éjectée. Faire attention à la direction
du vent et ne pas s’exposer inutilement à la vapeur d’huile.
Régler le ralenti avec un tournevis (F/2), largeur de lame 4
mm). Le tournevis est disponible en option (n° de commande
944 340 001).
Avant de procéder au réglage, faire tourner le moteur à chaud
pendant 3 à 5 minutes. Eviter les régimes élevés!
1
F
Le réglage du carburateur sert à garantir un
fonctionnement optimal, une consommation économique
et une sécurité d’utilisation sans compromis. Il doit être
effectué quand le moteur est chaud, le filtre à air propre
et la chaîne de sciage correctement tendue. Recourir à
un atelier spécialisé DOLMAR pour le réglage du
carburateur.
Le carburateur est réglé par défaut pour des conditions de
pression atmosphérique au niveau de la mer. Il est nécessaire
de corriger légèrement le réglage en présence d’altitudes,
conditions météorologiques, températures ou humidité de l’air
différentes.
Un tachymètre (F/1) (n° de commande 950 233 210) est
indispensable pour effectuer un réglage optimal étant
donné que le dépassement du régime maximal autorisé
peut causer une surchauffe et un manque de lubrifiant.
Si vous effectuez les réglages sans tachymètre, le réglage
de base mentionné du gicleur principal (H) ne doit pas
être inférieur. Risque de détériorations du moteur dû à la
surchauffe et au manque de lubrifiant !
16
Les opérations suivantes sont nécessaires pour un
réglage correct :
1. Réglage de base (moteur à l’arrêt)
Démarrer le moteur et le faire tourner à chaud
2. Régler le ralenti
3. Régler le régime maximal autorisé
4. Contrôler l’accélération
5. Contrôler le régime de ralenti
Répéter les opérations (à partir de l’alinéa 2) jusqu’à ce que
le régime de ralenti, une bonne accélération et le régime
max. autorisé soient atteints.
Page 17

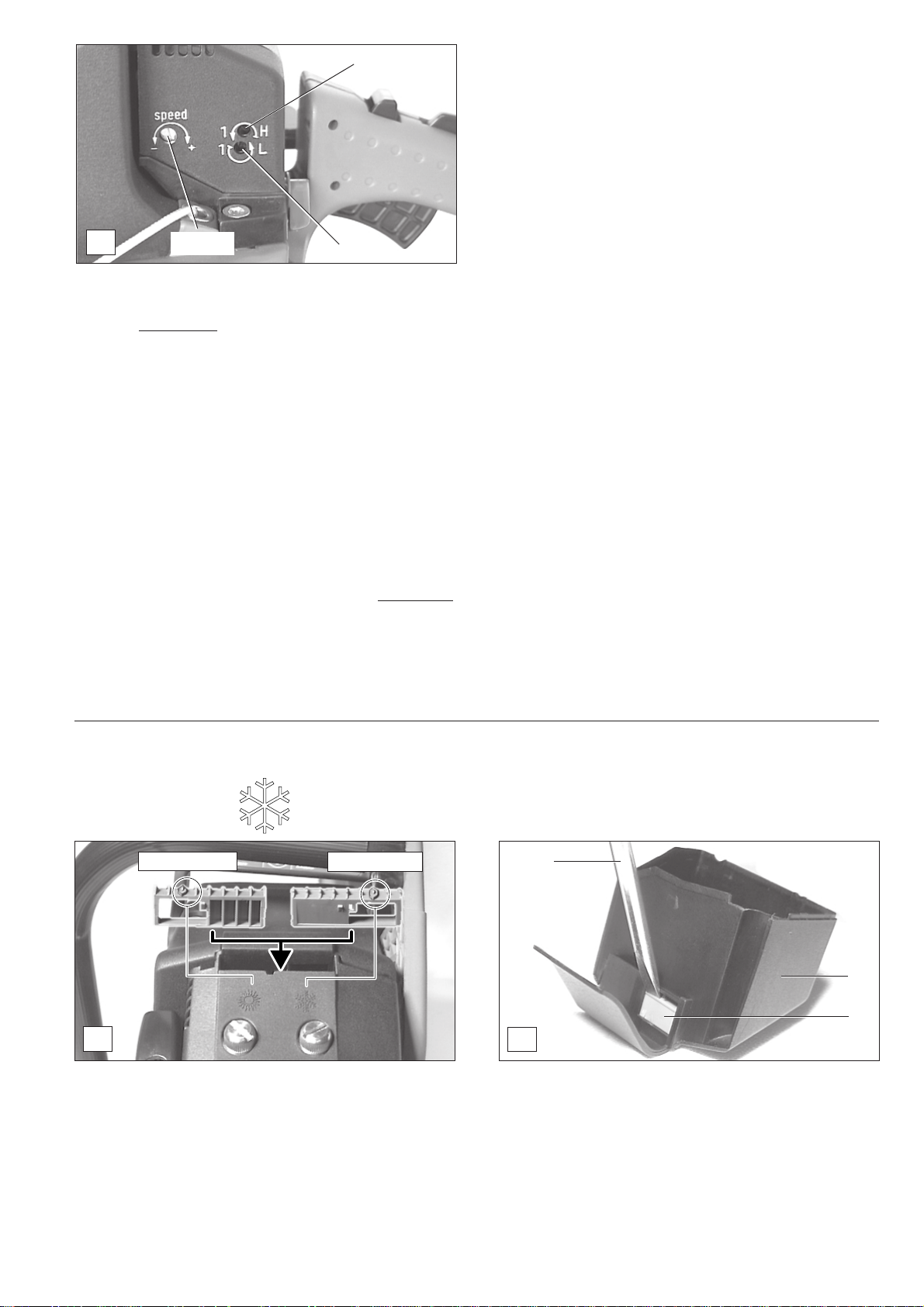

H
G
1. Réglage de base
Visser
(H) et du gicleur de ralenti (L) jusqu’au bout vers la droite
(dans le sens des aiguilles).
T ourner la vis de réglage (H) et (L) d’ 1 tour vers la gauche
(dans le sens inverse des aiguilles).
2. Réglage du ralenti
Régler le ralenti conformément aux caractéristiques
techniques.
T ourner la vis de réglage (speed) dans le sens des aiguilles
pour augmenter le ralenti. T ourner la vis de réglage (speed)
dans le sens inverse des aiguilles pour réduire le ralenti.
La chaîne de sciage ne doit pas bouger pendant cette
opération.
3. Réglage du régime maximal autorisé
Régler le régime maximal autorisé en ajustant
la vis de réglage (H) conformément aux caractéristiques
techniques. Visser la vis de réglage (H) dans le sens des
aiguilles pour augmenter le régime. Tourner la vis dans le
sens inverse des aiguilles pour réduire le régime.
speed
prudemment les vis de réglages du gicleur principal
L
au minimum
4. Contrôle de l’accélération
Dès que l’accélérateur est actionné, le moteur doit
accélérer du ralenti à une vitesse élevée sans transition.
Si l’accélération est trop lente, tourner la vis de réglage
(L) petit à petit dans le sens inverse des aiguilles, d’encore
1/8 tour au maximum.
5. Contrôle du régime de ralenti
Contrôler le régime de ralenti après avoir réglé le régime
maximal autorisé (la chaîne ne doit pas bouger pendant
cette opération).
Répéter l’opération de réglage à partir du paragraphe 2
jusqu’à obtenir un régime de ralenti, une bonne
accélération et un régime autorisé maximal.
Marche hivernale
service normal
A
Pour éviter que le carburant gèle lors de températures basses
et en cas d’humidité de l’air élevée et pour atteindre plus
rapidement la température de service lors de températures
inférieures à 0° C, de l’air chaud peut être aspiré par le cylindre
(A/repère sur l’insert en position „service hiver“).
Pour des températures supérieures à 0° C, de l’air froid doit
être impérativement aspiré (A/repère sur l’insert en position
„service normal“).
En ne respectant pas cette consigne, le cylindre et le
piston peuvent être endommagés!
service hiver
2
1
3
B
- Enlever le couvercle du filtre (B/1).
- Poser la clé combinée (B/2) comme sur la photo B et
enlever l’insert (B/3) en heurtant légèrement contre la vis
combinée.
- Enfoncer l’insert (B/3) en mode de fonctionnement
nécessaire, le repère indiquant le symbole soleil ou service
hiver (photo A).
- Monter le couvercle du filtre (B/1).
17
Page 18

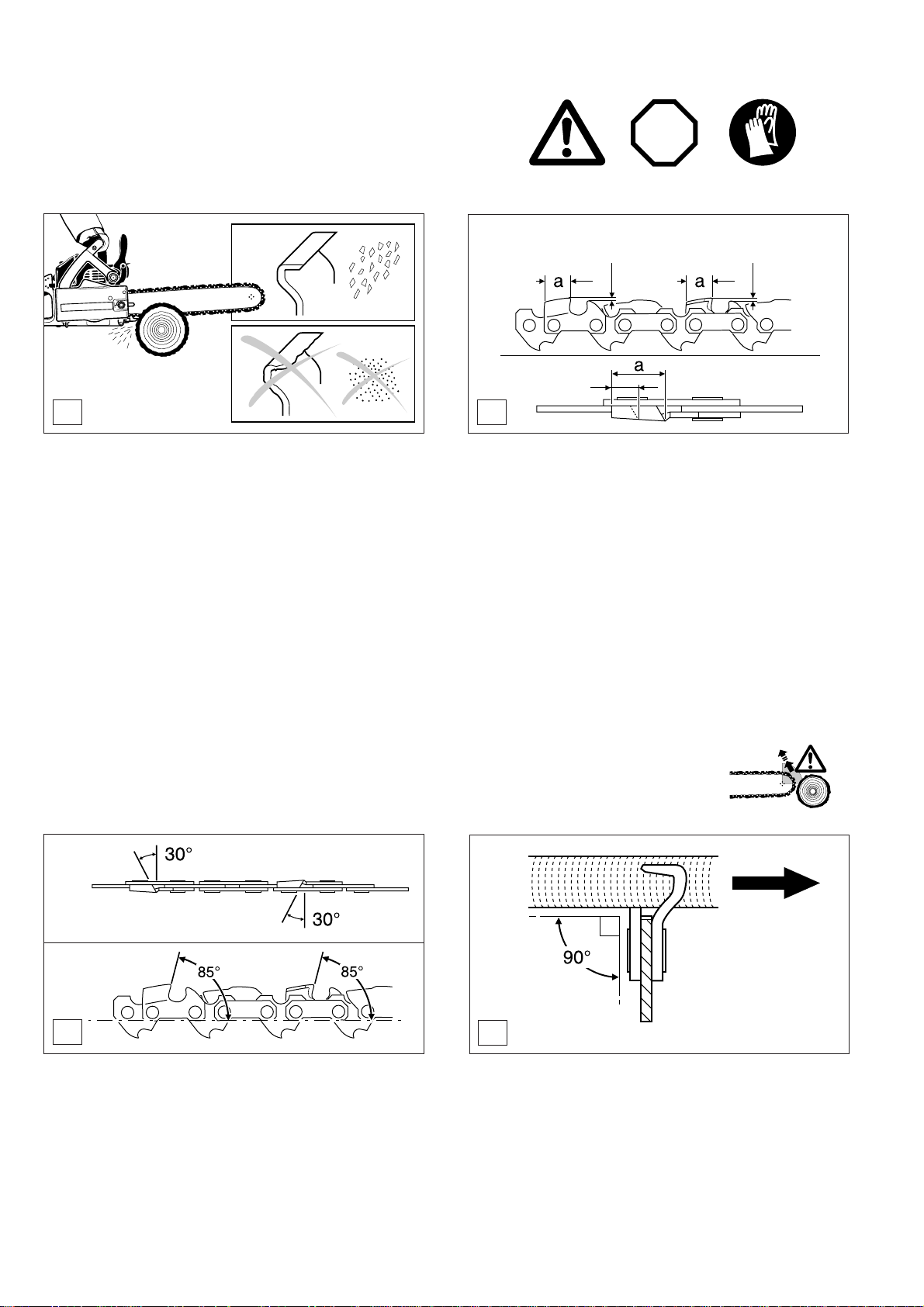

TRAVAUX DE MAINTENANCE
Affûtage de la chaîne de sciage
ATTENTION:
Pour tous travaux effectués sur le guide de la chaîne de
sciage, le moteur doit être impérativement arrêté et la fiche
de bougie doit être enlevée (voir pragraphe pour le remplace-
ment de la bougie) et le port de gants de protection est
obligatoire!
STOP
✓
✓
C
La chaîne de sciage doit être affûtée lorsque :
- les copeaux deviennent farineux en sciant du bois humide.
- la chaîne, tout en exerçant une forte pression, ne „tire“ que
péniblement dans le bois.
- les arêtes de coupe sont visiblement endommagées.
- le dispositif de sciage gauchit dans le bois latéralement
vers la gauche ou la droite. La raison est un affûtage
irrégulier de la chaîne de sciage.
Important : affûter souvent, sans enlever de trop de
matériau !
Lors d’un simple affûtage, il suffit souvent de 2 à 3 coups de
lime.
Après avoir effectué soi-même plusieurs affûtages, faire
affûter la chaîne à l’atelier spécialisé.
0,65 mm
(.025")
min.
3 mm (0.11”)
0,65 mm
(.025")
D
Critères d’affûtage :
ATTENTION: N’utiliser que des chaînes et guide permis
pour cette tronçonneuse (voir extrait de la liste de pièces de
rechange)!
- Toutes les dents de rabotage doivent avoir la même longueur
(dimension a). Des dents de rabotage de hauteur différente
signifient une marche dure de la chaîne et peuvent provoquer
des ruptures de chaîne!
- Longueur minimale de dent de rabotage 3 mm. Ne pas
raffûter la chaîne de sciage lorsque la longueur minimale
de dent de rabotage est atteinte. Une nouvelle chaîne de
sciage doit être alors montée (voir „extrait de la liste des
pièces de rechange“ et chapitre „Nouvelle chaîne de
sciage“).
-L’écart entre le limiteur de profondeur (nez rond) et l’arête
de coupe détermine l’épaisseur du copeau.
- Les meilleurs résultats de coupe sont obtenus avec une
distance du limiteur de profondeur de 0,65 mm (.025").
E
-L’angle d’affûtage de 30° doit être absolument identique
pour toutes les dents de rabotage. Des angles différents
provoquent une marche irrégulière et rude de la chaîne,
augmentent l’usure et aboutissent à des ruptures de chaîne!
-L’angle d’arasement de la dent de rabotage de 85° s’obtient
par la profondeur de pénétration de la lime ronde. Si la lime
prescrite est guidée correctement, l’angle d’arasement
correct s’obtient par lui même.
ATTENTION: Une distance trop
grande augmente le danger d’un
choc de recul!
F
Lime et guidage de la lime
- Pour affûter la lime, il faut utiliser un porte-lime spécial avec
une lime ronde de chaîne de sciage Ø 4,0 mm. Les limes
rondes normales ne sont pas appropriées. Numéro de
commande, voir accessoires.
- La lime ne doit attaquer que lors de la passe en avant
(flèche). Lors du retour, relever la lime du matériel.
- La dent de rabotage la plus courte est affûtée la première.
La longueur de cette dent est alors la mesure type pour
toutes les autres dents de rabotage de la chaîne de sciage.
- Conduire la lime horizontalement (90° par rapport au guide).
18
Page 19

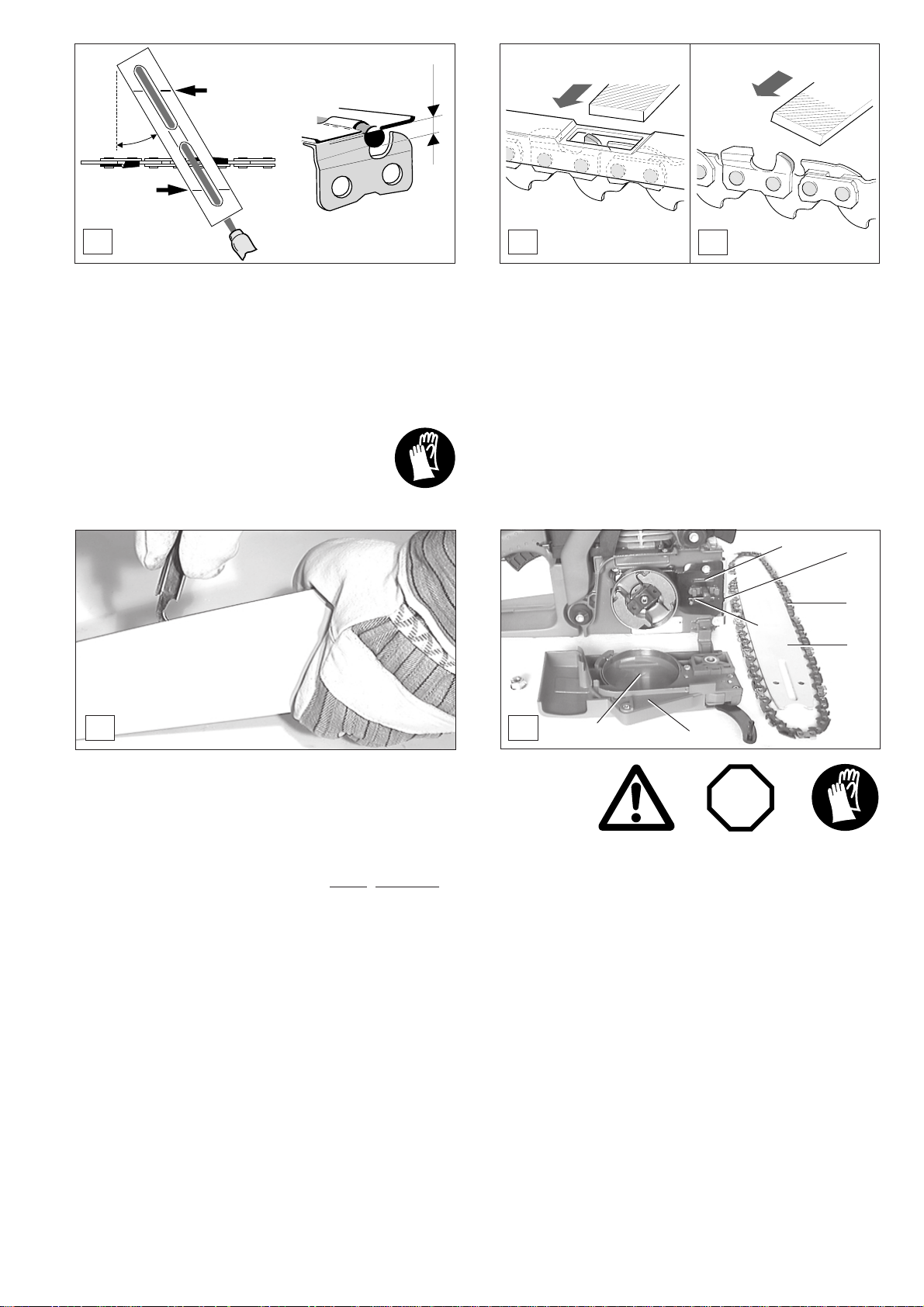

30°
4/5
G
- Le porte-lime facilite le guidage de la lame, il porte des
repères pour l’angle d’affûtage correct de 30° (orienter les
repères parallèlement à la chaîne de scie) et limite la
profondeur de pénétration (4/5 du diamètre de la lime). Voir
accessoires pour le n° de commande.
Nettoyer le guide de la chaîne
Regraisser l’étoile de déviation
ATTENTION!
Porter impérativement des gants de protection!
H
- A la suite du nouvel affûtage, vérifier la hauteur du limiteur
de profondeur avec la jauge de mesure pour chaîne. Voir
accessoires pour le n° de commande.
- Enlever avec la lime plate spéciale (H) tout dépassement,
même le moindre.
- Arrondir à nouveau le limiteur de profondeur à l’avant (I).
I
Nettoyer l’intérieur de la bande de frein de chaîne
et de la roue à chaîne
6
2
3
7
4
J
Les surfaces de roulement du guide-chaîne de chaîne doivent
être régulièrement vérifiées pour voir si elles ne sont pas
endommagées et nettoyées avec un outillage adapté.
En cas d’utilisation intense de la tronçonneuse électrique, il est
nécessaire de regraisser régulièrement (1 x par semaine) le
palier de l’étoile de déviation. Nettoyer
perçage de 2 mm sur la pointe du guide-chaîne avant le
graissage et y presser une faible quantité de graisse polyvalente.
La graisse polyvalente et la pompe à graisse sont disponibles
en option.
Graisse polyvalente (n° de commande 944 360 000)
Pompe à graisse (n° de commande 944 350 000)
avec précaution le
A
5
1
STOP
ATTENTION: Pour tous travaux effectués sur le guide de
la chaîne de sciage, le moteur doit être
impérativement arrêté et la fiche de bougie
doit être enlevée (voir pragraphe pour le rem-
placement de la bougie) et le port de gants de
protection est obligatoire!
ATTENTION: La tronçonneuse ne peut être démarrée
qu’après le montage complet et le contrôle
effectué!
- Enlever la protection de roue à chaîne (A/1) (voir chapitre
„MISE EN ROUTE“ A-B).
- Tourner la vis pour tendre la chaîne dans le sens inverse
des aiguilles jusqu’à ce que vous ressentiez une résistance.
- Enlever la chaîne de sciage (A/3) et le guide de chaîne.
- Nettoyer l’intérieur, en particulier la zone de la bande de
frein (A/5) à l’aide d’un pinceau.
REMARQUE :
Veiller à ce qu’aucun résidu ne reste dans la rainure de
guidage de l’huile (A/6) et sur le tendeur de chaîne (A/7).
- Montage du guide de chaîne, de la chaîne de sciage et de
la protection de la roue à chaîne voir chapitre „MISE EN
ROUTE“.
19
Page 20

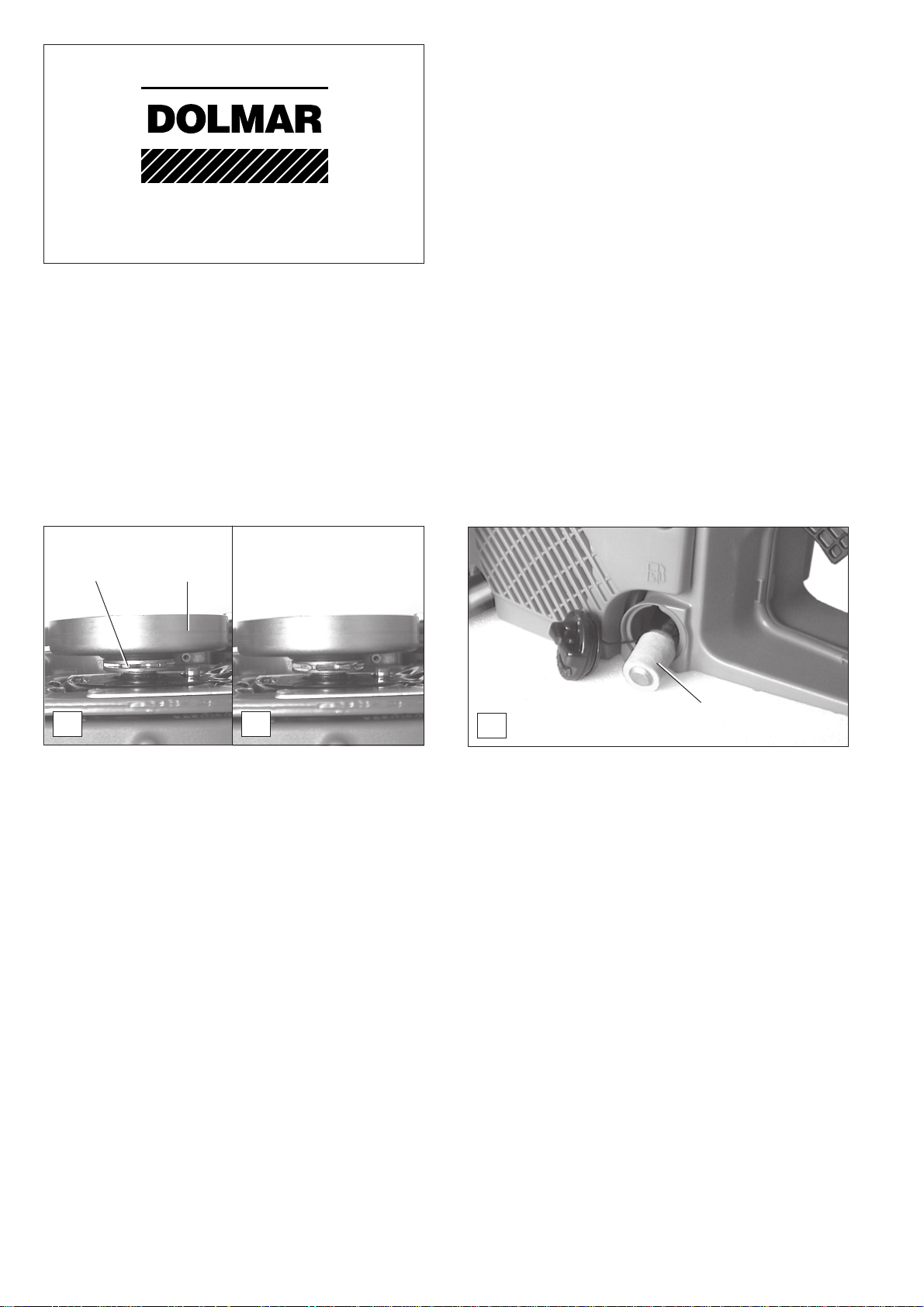

SERVICE
Nouvelle chaîne de sciage
ATTENTION :
N’utiliser que des chaînes et guide permises pour cette
tronçonneuse (voir extrait de la liste de pièces de rechange)!
REMARQUE:
Le frein de chaîne est un dispositif de sécurité très impor-
tant et il est soumis comme chaque pièce à une certaine
usure.
Une vérification et une maintenance régulières servent à
vous assurer votre propre protection et doivent être
effectuées par un atelier spécialisé DOLMAR.
Remplacement de la crépine d’aspiration
1
B
Avant de monter une nouvelle chaîne de sciage, il faut vérifier
l’état de la roue à chaîne (B/1).
La roue à chaîne se trouve sous le tambour d’accouplement
(B/2).
ATTENTION :
Des roues à chaîne usées (C) provoquent des détériorations
sur une nouvelle chaîne de sciage et doivent impérativement
être remplacées.
Le remplacement de la roue à chaîne exige une formation
spécialisée et doit être effectué par un atelier spécialisé
DOLMAR équipé d’un outillage spécial.
2
C
D
1
Le filtre feutre (D/1) de la crépine d’aspiration peut se boucher
pendant l’utilisation. Pour assurer une alimentation sans
problème du carburant vers le carburateur, la crépine
d’aspiration devra être remplacée environ tous les 3 mois.
Retirer la crépine d’aspiration avec un crochet en fil de fer à
travers l’orifice de fermeture du réservoir.
20
Page 21

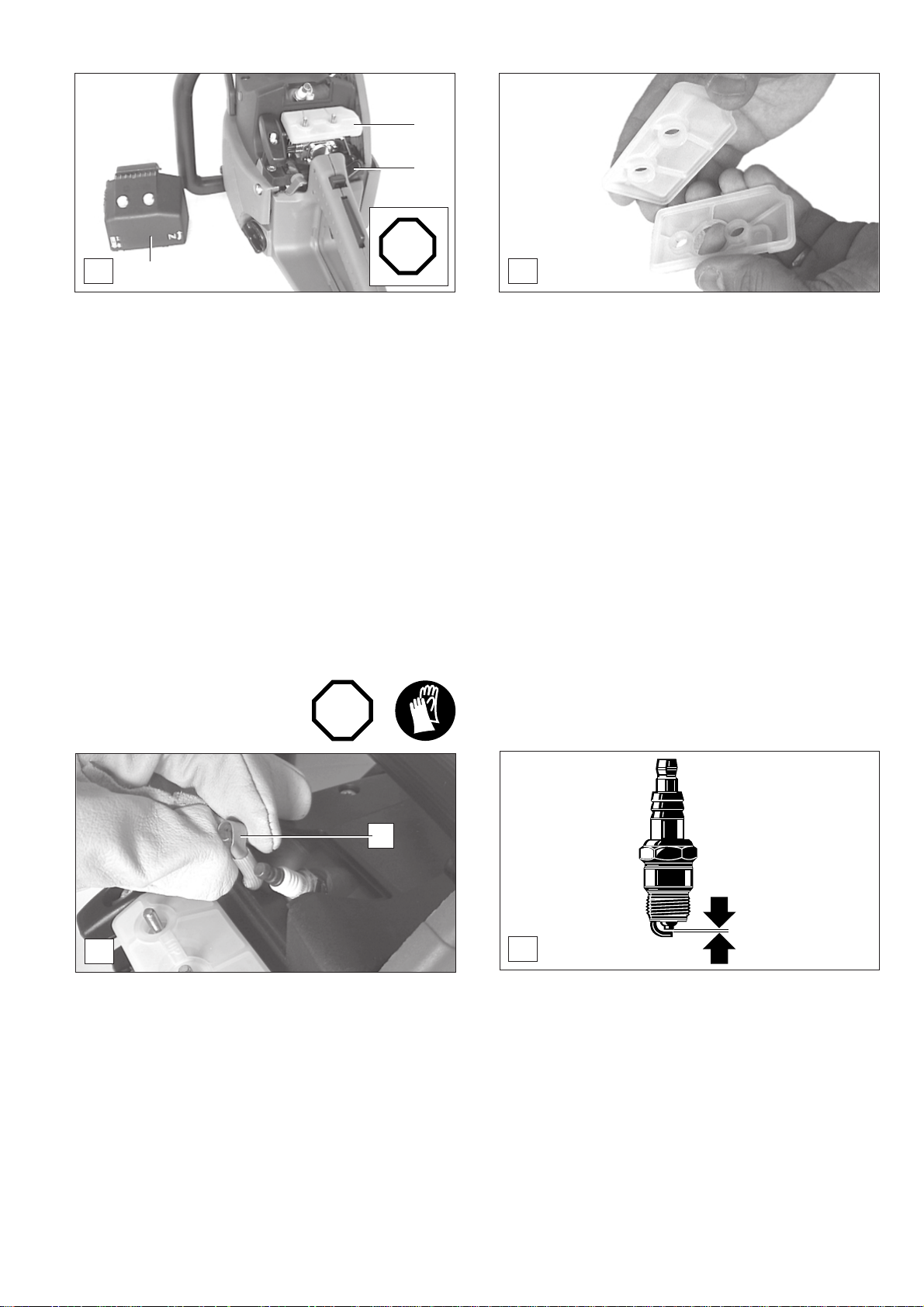

Nettoyage du filtre d’air
E
1
3
2
STOP
F
-Dévisser le couvercle du filtre (E/1) et le retirer (2 vis).
ATTENTION:
Fermer le clapet du choke en tirant le levier du choke (E/2) pour
éviter que des particules de salissures tombent dans le
carburateur.
-Rétirer le filtre à air (E/3) du carburateur.
- Couvrir le carburateur avec un chiffon propre.
- Prendre et séparer la partie inférieure et supérieure du filtre
à air comme montré sur la photo F.
ATTENTION :
Pour éviter toute blessure aux yeux, ne pas souffler les
particules de salissure. Ne pas nettoyer le filtre à air à
l’essence.
Remplacement de bougie
STOP
- Nettoyer le filtre à air avec un pinceau ou une brosse douce.
- Laver des filtres à air fortement encrassés dans de l’eau
savonneuse tiède avec du détergent usuel de machine à
laver la vaisselle.
- Bien sécher le filtre à air.
- Rassembler la partie supérieure et inférieure.
- Avant de procéder au montage du filtre à air, contrôler le
clapet du choke pour voir si des particules de salissure ne
sont pas tombées dans le carburateur. Les enlever
éventuellement à l’aide d’un pinceau.
En cas de fort encrassement, procéder à un nettoyage plus
fréquent (plusieurs fois par jour), car seul un filtre à air propre
assure la pleine puissance du moteur.
Remarque importante: Lorsque vous sciez du bois sec et
travaillez sur un sol poussiéreux, nous vous recommandons
d’utiliser un filtre à air Robkoflok (disponible en option). Le
filtre à air Robkoflok retient même les particules de poussières
les plus fines.
ATTENTION: Remplacer immédiatement des filtres à air
endommagés! Des morceaux de tissu déchirés et des
particules de salissure grossières peuvent détériorer le
moteur.
1
G
ATTENTION Les bougies d’allumage ou la fiche de la
bougie ne doivent pas être touchés le moteur en marche
(haute tension).
N’effectuer des travaux de maintenance que si le moteur
est arrêté.
Risque de brûlure lorsque le moteur est chaud : porter
absolument vos gants de protection !
En cas de détérioration du corps isolant, d’usure importante
des électrodes resp. d’électrodes très encrassées ou pleines
d’huile, il faut procéder à un remplacement de la bougie.
- Enlever le couvercle du filtre (voir nettoyage du filtre à air,
photo E/1).
- Retirer la fiche de la bougie (G/1) de la bougie. Démonter
la bougie uniquement avec la clé combinée comprise dans
la fourniture.
ATTENTION: N’utilisez comme rechange que les bougies:
NGK BPMR 6F ou CHAMPION RDJ-7Y.
0,5 mm
H
Ecartement des électrodes
L’écartement des électrodes doit être de 0,5 mm.
Vérification de l’étincelle d’allumage
- Approcher une bougie dévissée avec le câble solidement
enfiché en la maintenant avec une pince contre le cylindre
(pas à proximité de l’orifice de la bougie!).
- Placer le commutateur Start/Stop en position „I“.
- Tirer fortement sur le cordon de lancement.
En fonctionnement correct, l’étincelle doit être visible sur les
électrodes.
21
Page 22
Indications de maintenance et d’entretien périodiques
De manière à garantir une longue durée de vie et le plein fonctionnement des dispositifs de sécurité et à éviter des détériorations,
il faut effectuer régulièrement les travaux de maintenance décrits ci-dessous. Les réclamations ne pourront être reconnues comme
telles si ces travaux ont été effectuées régulièrement et correctement. Des accidents risquent de se produire en cas de nonobservation.
Les utilisateurs de tronçonneuses doivent effectuer que les travaux de maintenance et d’entretien qui sont décrits dans la notice
d’emploi. Les travaux non compris dans cette liste ne doivent être exécutés que dans un atelier spécialisé de DOLMAR.
Page
Généralités Tronçonneuse entière Nettoyer l’extérieur et vérifier si elle n’est pas détériorée.
Chaîne de sciage Raffûter régulièrement, remplacer à temps 18
Frein à chaîne Faire vérifier régulièrement par l’atelier spécialisé 20
Guide de chaîne Tourner afin que les surfaces de
Cordon de lancement
Avant toute mise Chaîne de sciage Vérifier le tranchant et si elle n’est pas détériorée. 18
en route Contrôler la tension de la chaîne. 11
Guide de la chaîne Vérifier s’il n’est pas détérioré
Graissage de la chaîne Vérifier le fonctionnement 16
Frein de chaîne Vérifier le fonctionnement 16
Commutateur STOP
Touche de blocage de sécurité
Levier de gaz Vérifier le fonctionnement 14
Fermeture réservoirs
huile et carburant Vérifier l’étanchéité
Journellement Filtre à air Nettoyer 21
Guide de la chaîne
Support, guide de chaîne
Vitesse de rotation à vide Contrôler (la chaîne ne doit pas être entraînée) 17
Toutes les semaines Carter du ventilateur Nettoyer pour garantir un parfait guidage de l’air de
Enceinte du carburateur Nettoyer, pour cela démonter le couvercle du filtre 21
Frein de chaîne Nettoyer la bande du frein (sciures, huile) 19
Bougie Vérifier, le cas échéant, remplacer 21
Silencieux Vérifier s’il n’est pas encrassé.9
Capteur de chaîne Vérifier 9
En cas de détériorations, faire effectuer immédiatement les
réparations par un spécialiste.
roulement sollicitées s’usent de manière régulière. 11
Vérifier si il n’est pas détérioré. En cas de détériorations,
faire effectuer immédiatement les réparations par un spécialiste.
Vérifier si il n’est pas détérioré, nettoyer l’orifice d’entrée d’huile
Nettoyer, particulièrement la rainure d’alimentation d’huile 14, 19
refroidissement. 9
14
Tous les 3 mois Crépine d’aspiration Remplacer 20
Réservoirs carburant/huile
Tous les ans Tronçonneuse entière Faire vérifier par un atelier spécialisé
Stockage Tronçonneuse entière Nettoyer l’extérieur et vérifier si elle n’est pas détériorée.
Chaîne de sciage et Démonter, nettoyer et légèrement huiler
guide de la chaîne Nettoyer la rainure de guidage du guide de la chaîne 19
Réservoirs carburant/huile
Carburateur Le laisser se vider en marche
Nettoyer
En cas de détériorations, faire effectuer immédiatement les
réparations par un spécialiste.
Vidanger et nettoyer
Service d’atelier, pièces de rechange et garantie
Maintenance et réparations
La maintenance et la remise en état de tronçonneuses modernes ainsi que les éléments les plus importants de la sécurité exigent
une formation professionnelle qualifiée et un atelier équipé d’outillage spécial et d’appareils de contrôle.
DOLMAR conseille donc de faire exécuter tous les travaux de maintenance non décrits dans la notice d’emploi par un atelier
spécialisé DOLMAR. Le spécialiste dispose de la formation, de l’expérience et des équipements nécessaires pour vous apporter
chaque fois la solution économique la plus avantageuse et vous apporte une aide d’assistance en pratique et en conseil.
Veuillez relever sur le répertoire des points de service ci-jointe l’atelier spécialisé le plus proche de chez vous.
22
Page 23
Pièces de rechange
Le fonctionnement permanent fiable et la sécurité de votre appareil dépend aussi de la qualité des pièces de rechange utilisées.
N’utilisez que des pièces de rechange d’origine DOLMAR, signalées par
Seules les pièces d’origine proviennent de la chaîne de production de l’appareil et vous assurent donc la qualité optimale du
matériau, du respect des dimensions et du fonctionnement et une sécurité irréprochables.
Les pièces accessoires et de rechange d’origine vous sont proposées par votre vendeur spécialisé. Il dispose des listes de pièces
de rechange nécessaires pour déterminer le numéro de la pièce de rechange nécessaire, et vous informera à fur et à mesure des
améliorations de détail et des nouveautés dans l’offre des pièces de rechange.
Veuillez aussi noter, qu’en utilisant des pièces qui ne sont pas d’origine de DOLMAR vous perdez tout droit à la garantie de
l’organisation DOLMAR.
Garantie
DOLMAR garantit un qualité irréprochable et supporte les frais pour une amélioration par remplacement des pièces défectueuses
dans le cas de défauts de matériel ou de fabrication qui se présentent dans le délai de garantie après le jour de vente. Veuillez noter
que dans certains pays, il existe des conditions de garantie spécifiques. Adressez vous, en cas de doute, à votre vendeur. En tant
que vendeur du produit, il doit vous assurer la garantie.
Nous vous prions de comprendre que nous ne pouvons pas assurer la garantie pour les causes de détériorations suivantes:
• Non respect de la notice d’emploi
• Non exécution des travaux de maintenance et réparations nécessaires
• Détériorations par suite d’un réglage non conforme du carburateur
• Usure normale
• Surcharge manifeste par dépassement permanent de la limite supérieure de la puissance
• Utilisation de types de chaînes et de guides de la chaîne non agréés
• Utilisation de longueurs de chaînes et de guides de la chaînes non admises
• Forçage, traitement non conforme, emploi non autorisé ou cas d’accidents
• Détériorations de surchauffe causées par des encrassements du carter du ventilateur.
• Interventions de personnes non compétentes ou essais de réparations non conformes
• Utilisation de pièces de rechange non appropriées resp. de pièces non d’origine DOLMAR, dans la mesure où elles sont sources
de détériorations
• Utilisation de produits de fonctionnement inadaptés ou superposés
• Détériorations provenant de conditions d’utilisation du magasin de location
Les travaux de nettoyage, d’entretien et de réglage ne sont pas reconnus comme prestations de garantie. Tout travail au titre de
la garantie est à effectuer par le vendeur spécialiste DOLMAR.
Recherche de pannes
Panne Système Observation Origine
Chaîne ne démarre pas Frein de chaîne Moteur tourne Frein de chaîne enclenché
Moteur ne démarre pas
ou démarre difficilement tème de compression, défaut mécanique
Problèmes de démarrage Carburateur Carburant dans réservoir Réglage du carburateur non correct
à chaud Etincelle existante
Moteur démarre, mais Alimentation Carburant dans réservoir Réglage du ralenti non correct, crépine
s’arrête immédiatement carburant d’aspiration ou carburateur encrassé
après Aération réservoir défectueux, conduite
Système d’allumage
Alimentation
carburant fectueux, crépine d’aspiration bouchée, conduite
Système de A l’intérieur de l’appareil Joint du pied de cylindre défectueux, bagues à
compression lèvres endommagées, segments de cylindre ou
Défaut Lanceur n’accroche pas Ressort dans le démarreur brisé, pièces
mécanique brisées à l’intérieur du moteur
Allumage existe Défaut dans l’alimentation du carburant, sysPas d’allumage Commutateur STOP enclenché, défaut ou
Réservoir carburant rempli
A i'extérieur de l’appareil Bougie n’est pas étanche
court-circuit dans le câblage, fiche de bougie,
bougie défectueuse
Choke en mauvaise position, carburateur dé-
de carburant sectionnée ou coincée
Utilisation de „Start&Go“ dans un ordre incorrect
(PS-342/344)
de pistons endommagés
carburant interrompue, câble défectueux,
commutateur STOP endommagé,
Soupape de mise en marche encrassée
(PS-341/344/401)
Manque puissance Plusieurs sys- Appareil tourne au ralenti Filtre d’air encrassé, faux réglage du carbura-
tèmes peuvent teur, silencieux bouché, tuyau d’échappement
être mis en cause des gaz dans le cylindre est bouché
Pas de graissage Réservoir d’huile, Pas d’huile de chaîne Réservoir d’huile vide
de la chaîne pompe d’huile sur la chaîne de sciage Rainure d’alimentation d’huile encrassée
23
Page 24
Extrait de la liste des pièces de rechange
N’utilisez que des pièces de rechange d’origine DOLMAR. Pour les réparations et
la rechange pour d’autres pièces, votre atelier spécialisé DOLMAR est compétent.
Pos.N°DOLMAR pcs. Désignation
1 412 030 661 1
3
2
412 035 661 1
412 040 661 1
2 528 092 046 1
528 092 052 1
528 092 056 1
3 952 100 133 1 Protection chaîne, 30-40 cm
4 028 213 100 1 Protection cpl. roue à chaîne
5 923 208 004 1 Ecrou hexag. M8
6 941 716 131 1
7 963 601 130 1 Crépine d’aspiration
8 965 603 018 1 Bougie
9 028 173 041 1 Filtre à air
10 010 114 050 1 Capuchon cpl. réservoir essence
11 963 228 030 1 O-Ring 28x3 mm
12 965 450 040 1 Capuchon cpl. réservoir huile
13 963 100 041 1 Joint
8
1
PS-340, 341, 342, 344
PS-400, 401
Guide à êtoile
Guide à êtoile
Guide à êtoile
Chaîne de sciage
Chaîne de sciage
Chaîne de sciage
Clé combinée Ouverture
30 cm (12")
35 cm (14")
40 cm (16")
3/8", 30 cm
3/8", 35 cm
3/8", 40 cm
9
13/16
20
15
14
16
10
11
12
13
7
5
6
4
17
18
Accessoires (non compris dans la livraison)
14 953 100 090 1
15 953 004 010 1 Manche de lime
16 953 003 090 1 Lime ronde ø 4 mm
17 953 003 060 1 Lime plate
18 953 030 010 1 Porte lime
19 944 340 001 1 Tournevis pour carburateur
20 950 233 210 1 Tachymètre
- 028 173 141 1 Filtre à air (Robkoflock)
- 949 000 031 1 Nourrice combinée
Jauge de mesure des
chaînes
(avec lime ronde ø 4 mm)
(pour 5l carburant,
2,5l huile)
19
24
Page 25
25
Page 26
26
DOLMAR GmbH
Postfach 70 04 20
D-22004 Hamburg
Germany
http://www.dolmar.com
Changements sans préavis
Form: 995 701 692 (1.02 F)
Loading...
