Dolmar PM-411 User Manual [nl, en]

GB Petrol Lawn Mower Original Instruction manual

F Tondeuse Thermique Manuel d’instructions d’origine
D Benzin-Rasenmäher Original-Bedienungsanleitung

I Rasaerba con motore a benzina Manuale di istruzioni originale

NL Grasmaaier met benzinemotor Oorspronkelijke gebruiksaanwijzing

E Cortadora de Cesped a Gasolina Manual de instrucciones original
P Cortador de Grama a Gasolina Manual de instruções original

DK Benzinplæneklipper Original brugsanvisning
GR Βενζινοκίνητο χλοοκοπτικό Πρωτότυπο εγχειρίδιο οδηγιών
TR Benzinli çim biçme makinesi Orijinal Kullanım kılavuzu

S Bensindriven gräsklippare Bruksanvisning

N Bensindrevet gressklipper Original bruksanvisning

FIN Bensiinikäyttöinen ruohonleikkuri Alkuperäinen käyttöohje

LV Benzīna zāles pļaujmašīna Oriģinālā lietošanas rokasgrāmata
LT Originali naudojimo instrukcija
EE Bensiinimootoriga muruniiduk Originaalne kasutusjuhend

PL Spalinowa kosiarka do trawy Oryginalna Instrukcja Obsługi
HU Benzinmotoros fűnyíró Eredeti használati útmutató
SK Benzínová kosačka Pôvodný návod na obsluhu
CZ Benzínová sekačka na trávu Originální návod k obsluze

SI Kosilnica z bencinskim motorjem Originalni priročnik navodil

AL Kositëse bari me naftë Manuali origjinal i udhëzimeve
BG Бензинова косачка за трева
HR Benzinska kosilica za travu Originalni priručnik s uputama

MK Бензинска косилка Оригинално упатство за употреба

RO

Maşină de tuns iarba pe bază de benzină Manual de instrucţiuni al producătorului

RS Бензинска косилица за траву

RUS

Бензогазонокосилка

UA Бензинова газонокосарка
PR

Оригинално ръководство за експлоатация

Оригинални приручник са упутствима
Оригинальное руководство по эксплуатации
Оригінальні інструкції з експлуатації

PM-411
PM-461

1 PM-411

B

A

1

4

5

6

7

8

9

10

11

12

13

3

2

B

A

1

2

3

4
5

6

7

8

9

10

11

12

13

2 PM-461

2

34

56

78

9

3

10

11 12

13 14

15 16

4

(1)
(2)
(3)

17 18

19 20

14

15

21 22

23 24

5

25 26

6

CONTENTS

ENGLISH....................................................................................................................8

FRANÇAIS ...............................................................................................................16

DEUTSCH ................................................................................................................25

ITALIANO .................................................................................................................34

NEDERLANDS .........................................................................................................43

ESPAÑOL.................................................................................................................52

PORTUGUÊS...........................................................................................................61

DANSK .....................................................................................................................70

ΕΛΛΗΝΙΚΑ ...............................................................................................................78

TÜRKÇE...................................................................................................................87

SVENSKA.................................................................................................................95

NORSK...................................................................................................................103

SUOMI....................................................................................................................111

LATVIEŠU ..............................................................................................................119

LIETUVIŲ KALBA ...................................................................................................127

EESTI .....................................................................................................................135

POLSKI...................................................................................................................143

MAGYAR ................................................................................................................152

SLOVENČINA ........................................................................................................160

ČESKY ...................................................................................................................168

SLOVENŠČINA ......................................................................................................176

SHQIP ....................................................................................................................184

БЪЛГАРСКИ ..........................................................................................................192

HRVATSKI..............................................................................................................201

МАКЕДОНСКИ.......................................................................................................209

ROMÂNĂ................................................................................................................218

СРПСКИ.................................................................................................................226

РУССКИЙ ..............................................................................................................235

УКРАЇНСЬКА .........................................................................................................244

.....................................................................................................................259

7

ENGLISH

1. Upper handle

2. Stop control handle

3. Throttle choke lever

4. Starter handle

5. Rope guide

Explanation of general view

6. Grass catcher

7. Height adjusting lever

8. Deck

9. Spark Plug

10. Fuel cap

11. Oil cap

12. Cable clamp

13. Locking knob

14. Fast speed

15. Slow speed

For your own safety please read this manual before
attempting to operate your new unit. Failure to follow
instructions can result in serious personal injury. Spend a
few moments to familiarize yourself with your mower
before each use.

WARNI NG

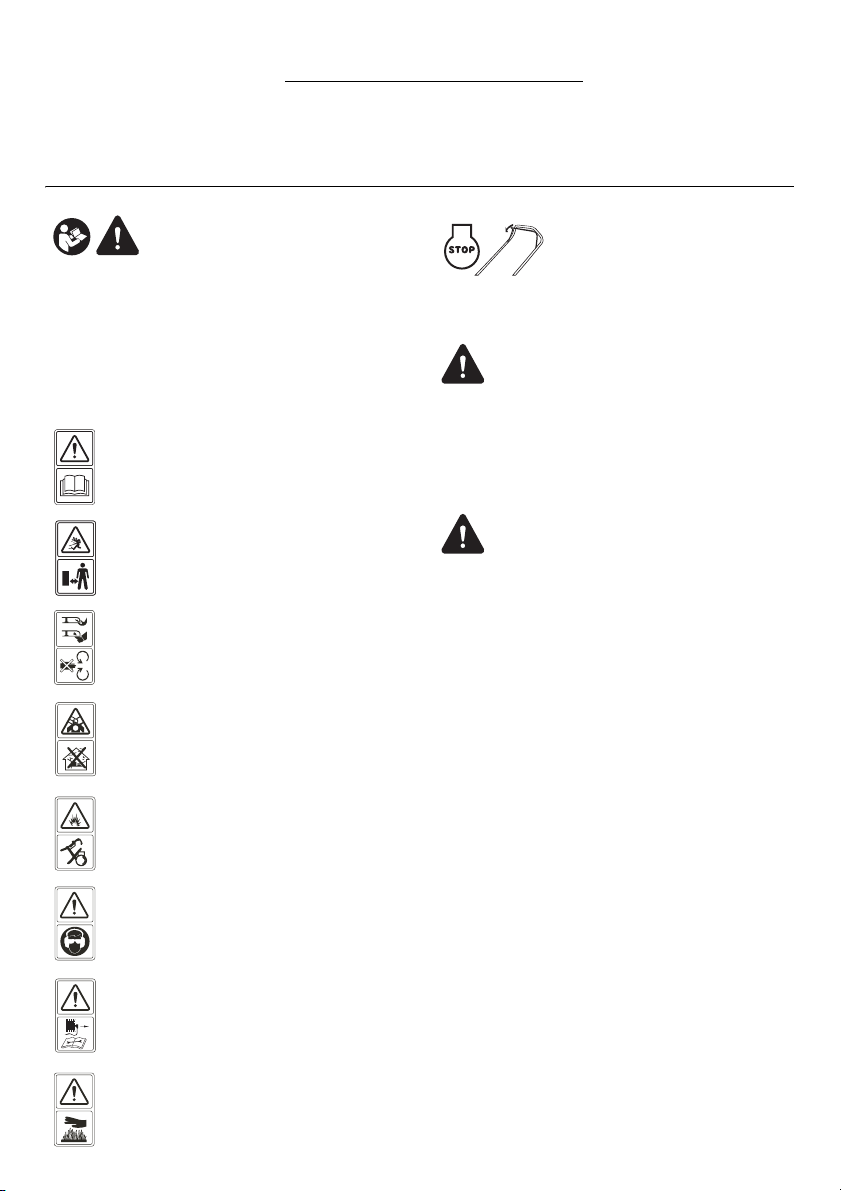

1. SYMBOLS MARKED ON THE
PRODUCT

Read operator’s manual.

Keep bystanders away.

Pay more attention to the operator’s hands
and feet to avoid injured.

Toxic fumes; Don’t operate inside house.

Fuel is flammable, keep fire away. Do not add
fuel with running machine.

When mowing, please wear the glasses and
ear plugs to defend the operator himself.

When repairing, please picks up the spark
plug, then repairs it according to the
operational manual.

8

Caution: Engine hot.

Release switch handle to stop the
motor.

2. GENERAL SAFETY RULES

WARNING: When using petrol tools, basic safety

precautions, including the following, should always be
followed to reduce the risk of serious personal injury and/
or damage to the unit.
Read all these instruction before operating this product
and retain these instructions for future reference.

WARNING: This machine produces an

electromagnetic field during operation. Under some
circumstances this field may interfere with active or
passive medical implants. To reduce the risk of serious or
fatal injury, we recommend persons with medical implants
to consult their physician and the medical implant
manufacturer before operating this machine.

Training

• Read the instructions carefully. Be familiar with the
controls and the proper use of the equipment.

• Never allow children or people unfamiliar with these
instructions to use the lawn mower. Local regulations
can restrict the age of the operator.

• Never mow while people, especially children, or pets
are nearby.

• Keep in mind that the operator or user is responsible
for accidents or hazards occurring to other people or
their property.

Preparation

• While mowing, always wear substantial footwear and
long trousers. Do not operate the equipment when
barefoot or wearing open sandals.

• Thoroughly inspect the area where the equipment is to
be used and remove all objects which can be thrown by
the machine.

• WARNING- Petrol is highly flammable.

- store fuel in containers specifically designed for this
purpose;

- refuel outdoors only and do not smoke while
refueling;

- add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the
engine is running or when the engine is hot;

- if petrol is spilled, do not attempt to start the engine
but move the machine away from the area of
spillage and avoid creating any source of ignition
until petrol vapors have dissipated;

- replace all fuel tank and container caps securely.

• Replace faulty silencers.

• Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.

Operation

• Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.

• Mow only in daylight or in good artificial light.

• Avoid operating the equipment in wet grass, where
feasible.

• Always be sure of your footing on slopes.

• Walk, never run.

• For wheeled rotary machines, mow across the face of
slopes, never up and down.

• Exercise extreme caution when changing direction on
slopes.

• Do not mow excessively steep slopes.

• Use extreme caution when reversing or pulling the
lawn mower towards you.

• Stop the blade(s) if the lawn mower has to be tilted for
transportation when crossing surfaces other than
grass, and when transporting the lawn mower to and
from the area to be mowed.

• Never operate the lawn mower with defective guards,
or without safety devices, for example deflectors and/or
grass catchers, in place.

• Do not change the engine governor settings or
overspend the engine.

• Disengage all blade and drive clutches before starting
the engine.

• Start the engine carefully according to instructions and
with feet well away from the blade(s).

• Do not tilt the lawn mower when starting the engine.

• Do not start the engine when standing in front of the
discharge chute.

• Do not put hands or feet near or under rotating parts.
Keep clear of the discharge opening at all times.

• Never pick up or carry a lawn mower while the engine
is running.

• Stop the engine and disconnect the spark plug wire,
make sure that all moving parts have come to a
complete stop and, where a key is fitted remove the
key:

- before clearing blockages or unclogging chute;

- before checking, cleaning or working on the lawn
mower;

- after striking a foreign object. Inspect the lawn
mower for damage and make repairs before
restarting and operating the lawn mower;

- if lawn mower starts to vibrate abnormally (check
immediately).

• Stop the engine and disconnect the spark plug wire,
make sure that all moving parts have come to a
complete stop and, where a key is fitted remove the
key:

- whenever you leave the lawn mower;

- before refueling.

• Reduce the throttle setting during engine shut down
and, if the engine is provided with a shut-off valve, turn
the fuel off at the conclusion of mowing.

• Only use the lawn mower for the purpose for which it is
designed, for cutting and collecting grass. Any other
use can be hazardous, causing damage to the
machine.

Maintenance and storage

• Keep all nuts, bolts and screws tight to be sure the
equipment is in safe working condition.

• Never store the equipment with petrol in the tank inside
a building where fumes can reach an open flame or
spark.

• Allow the engine to cool before storing in any
enclosure.

• To reduce the fire hazard, keep the engine, silencer,
battery compartment and petrol storage area free of
grass, leaves, or excessive grease.

• Check the grass catcher frequently for wear or
deterioration.

• Replace worn or damaged parts for safety.

• If the fuel tank has to be drained, this should be done
outdoors.

WARNING: Do not touch rotating blade.

WARNING: Refuel in a well ventilated area with

the engine stopped.

3. PARTS DESCRIPTION (Fig. 1 &

2)

Including

A: Spark plug wrench
B: Mulching wedge

9

4. TECHNICAL DATA

Model PM-411 PM-461
Engine type B&S 500E Series B&S 625E Series
Self Propel No No
Engine Displacement 140 cm
Blade Width 410 mm 460 mm
Idle Speed 2,800/min 2,800/min
Fuel Tank Capacity 0.8L 1.0L
Oil tank capacity 0.47L 0.6L
Grass catch bag capacity 50L 60L
Net Weight 26.0 kg 31.1 kg
Height adjustment 20-75 mm, 5 adjustment 20-75 mm, 5 adjustment

(SPL) at the site of

L

Noise according to
EN ISO 3744,
EN ISO 4871

Vibration according to EN ISO 20643

Vibration emission (a
Uncertainty (K): 1.5 m/s

pA

the user
Measured Sound power

level

): 5.27 m/s

h

84.6 dB (A) (K = 3 dB (A)) 83.5 dB (A) (K = 3 dB (A))

93.4 dB (A) K = 1.93 dB (A) 93.6 dB (A) K = 2.47 dB (A)

3

2

2

190 cm

5.7 m/s

1.5 m/s

3

2

2

5. ASSEMBLY

5-1 ASSEMBLING THE FOLDING

HANDLE

A) Fix the lower handlebars into the unit body with two

sets of bolt, washer and locking knob as shown.

(Fig. 3, Fig. 4, Fig. 5, Fig. 6)

B) Release the upper handlebars for folding. Connect the

upper handle and the lower handle with the two sets of
bolt, washer and locking knob. (Fig. 7, Fig. 8, Fig. 9)

C) Position all cables over the handle shafts. Clamp them

around the middle of lower handles by the cable
clamps so that the cables are fixed on the outside of
the machine. Otherwise the cables may be pinched by
opening/closing the rear cover or forced by folding the
upper handle. (Fig. 10)

5-2 ASSEMBLING THE GRASS CATCHER

1. To fit: Lift the rear cover and hang the grass catcher

on the shaft of rear of mower. (Fig. 11, Fig. 12)

2. To remove: Grasp and lift the rear cover, remove
grass catcher.

5-3 STARTER HANDLE

Move the starter handle from the engine to the rope guide.

(Fig. 13, Fig. 14)

5-4 HEIGHT OF CUT

Apply outward pressure to disengage lever from rack.
Move lever forward or back to adjust height. (Fig. 15 and

see clause 8-8)

6. ADJUSTMENT FOR AN

APPROPRIATE HEIGHT

1) Back out the locking knob which fixed the lower
handle. (Fig. 16)

10

2) Refer to Fig. 17, move the lower handle up and down,

adjust it to the proper height.
There is 3 adjusting height to be chosen on this type
lawn mower; at 1 height, lower handle to the ground is
highest., 3 height is the lowest.

3) Adjusting to the proper height, then fix the lower
handle by the locking knobs.

WARNING: The left side and right side of lower

handle must adjust to the same height.

7. 2 IN 1

These lawn mowers can be retrofitted from its normal
function, based on the application purpose:
From lawn mower with rear discharge and mulching
mower.
What is mulching?
When mulching, the grass is cut in one working step, then
finely chopped and returned to the grass strip as natural
fertilizer.
Hints for mulch-mowing:

- Regular cut-back by max. 2 cm from 6 cm to 4 cm

grass height.

- Use a sharp cutting knife.

- Do not mow wet grass.

- Set max. Motor speed.

- Only move at working pace.

- Regularly clean mulching wedge, housing inner side

and mowing blade.

ONE: Retrofitting for mulching mower

WARNING: Only with a stopped motor and

standstill cutter.

1. Raise the rear cover and remove the grass catcher.

2. Push the mulching wedge into the deck. Lock the
mulching wedge with the button into the opening on
the deck. (Fig. 18, Fig. 19)

3. Lower the rear cover again.

TWO: Mowing with the grass catcher

1. For mowing with the grass catcher, remove the
mulching wedge and mount the grass catcher.

2. Removing the mulching wedge.

- Lift rear cover and remove the mulching wedge.

WARNING: Only with a stopped motor and

standstill cutter.

8. OPERATING INSTRUCTIONS

8-1 BEFORE STARTING

Service the engine with gasoline and oil as instructed in
the separate engine manual packed in your mower. Read
instructions carefully.

WARNING: Petrol is highly flammable.

Store fuel in containers specifically designed for this
purpose.
Refuel outdoors only, before starting the engine and do
not smoke while refueling or handling fuel.
Never remove the cap of the fuel tank or add petrol while
the engine is running or when the engine is hot.
If petrol is spilled, do not attempt to start the engine but
move the machine away from the area of spillage and
avoid creating any source of ignition until petrol vapors
have dissipated.
Replace all fuel tanks and container caps securely.
Before tipping the lawn mower to maintain the blade or
drain oil, remove fuel from tank.

WARNING: Never fill fuel tank indoors, with

engine running or until the engine has been allowed to
cool for at least 15 minutes after running.

8-2 TO START ENGINE AND ENGAGE

BLADE

1. The unit is equipped with a rubber boot over the end of
the spark plug, make certain the metal loop on the end
of the spark plug wire (inside the rubber boot) is
fastened securely over the metal tip on the spark plug.

2. Press the primer bulb 3-5 times before starting the
engine. (Fig. 20)

3. When starting cool engine, turn throttle choke lever to
“ ” position. When starting warm engine and
Operating, turn throttle choke lever to “ ” position.

(Fig. 21)

4. Standing behind the unit, grasp the stop control
handle and hold it against the upper handle as shown
in Fig. 22.

5. Grasp the starter handle as shown Fig. 22 and pull it
up rapidly. Return it slowly to the rope guide bolt after
engine starts. Release the stop control handle to stop
the engine and blade.

Start the engine carefully according to
instructions and with feet well away from the
blade.

Do not tilt the lawn mower when starting the
engine. Start the mower on a level surface, free
of high grass or obstacles.

Keep hands and feet away from the rotating
parts. Do not start the engine when standing in
front of the discharge opening.

8-3 OPERATION PROCEDURES

During operation, tightly hold the stop control handle with
both hands.

Note: During operation, when the stop control

handle is released, the engine will stop and thus stopping
the lawn mower from operating.

8-4 TO STOP ENGINE

CAUTION: The blade continues to rotate for a

few seconds after the engine is shut off.

1. Release the stop control handle to stop the engine
and blade.

2. Disconnect and ground the spark plug wire as
instructed in the separate engine manual to prevent
accidental starting while equipment is unattended.

8-5 FOR THE BEST RESULTS WHEN

MOWING

Clear lawn of debris. Be sure that the lawn is clear of
stones, sticks, wire or other foreign objects which could be
accidentally thrown out by the mower in any direction and
cause serious personal injury to the operator and others
as well as damage to property and surrounding objects.
Do not cut wet grass. For effective mowing do not cut wet
grass because it tends to stick to the underside of the
deck preventing proper mowing of the grass clippings. Cut
no more than 1/3 the length of the grass.
The recommended cut for mowing is 1/3 the length of the
grass. Ground speed will need to be adjusted so the
clippings can be dispersed evenly into the lawn. For
especially heavy cutting in thick grass it may be
necessary to use one of the slowest speeds in order to get
a clean well mowed cut. When mowing long grass you
may have to cut the lawn in two passes, lowering the
blade another 1/3 of the length for the second cut and
perhaps cutting in a different pattern than was used the
first time.
Overlapping the cut a little on each pass will also help to
clean up any stray clippings left on the lawn. The mower
should always be operated at full throttle to get the best
cut and allow it to do the most effective job of mowing.
Clean underside of deck.
Be certain to clean the underside of the cutting deck after
each use to avoid a build-up of grass, which would
prevent proper mulching.
Mowing leaves: The mowing of leaves can also be
beneficial to your lawn. When mowing leaves make sure

11

they are dry and are not laying too thick on the lawn. Do
not wait for all the leaves to be off the trees before you
mow.

WARNING: If you strike a foreign object, stop the

engine. Remove wire from spark plug, thoroughly inspect
the mower for any damage and repair the damage before
restarting and operating the mower. Extensive vibration of
the mower during operation is an indication of damage.
The unit should be promptly inspected and repaired.

8-6 GRASS CATCHER

Empty and clean the bag, make sure it is clean and
ensure its meshwork is ventilated. (Fig. 23)

8-7 DECK

The underside of the mower deck should be cleaned after
each use to prevent a buildup of grass clippings, leaves,
dirt or other matter. If this debris is allowed to accumulate,
it will invite rust and corrosion, and may prevent proper
mulching. The deck may be cleaned by tilting the mower
and scraping clean with a suitable tool (make certain the
spark plug wire is disconnected).

8-8 HEIGHT ADJUSTMENT

INSTRUCTIONS

CAUTION: Do not at any time make any

adjustment to lawnmower without first stopping the engine
and disconnecting the spark plug wire.

CAUTION: Before changing mowing height, stop

mower and disconnect spark plug cable. Your mower is
equipped with a central height adjustment lever offering
5 height positions.

1. Stop mower and disconnect spark plug cable before
changing mower cutting height.

2. The central height adjustment lever offers you
5 different height positions.

3. To change the height of cut, squeeze adjuster lever
toward the wheel, moving up or down to selected
height (Fig. 24). All wheels will be in the same height
of cut.

9. MAINTENANCE

INSTRUCTIONS

SPARK PLUG

Use only original replacement spark plug. For best
results, replace the spark plug every 100 hours of use.
(refer to ENGINE OWNER’S MANUAL)

2. ENGINE-Follow engine manual for lubrication
instructions.

3. STOP CONTROL-Lubricate the pivot points on the
stop control handle and its cable at least once a
season with light oil. The stop control must operate
freely in both directions.

11. CLEANING

CAUTION: Do not hose engine. Water can

damage engine or contaminate the fuel system.

1. Wipe deck with dry cloth.

2. Hose under deck by tilting the mower so that the spark
plug is up.

11-1 ENGINE AIR CLEANER

CAUTION: Do not allow dirt or dust to clog the air

filter foam element.

The engine air cleaner element must be serviced
(cleaned) after 25 hours normal mowing. The foam
element must be serviced regularly if the mower is used in
dry dusty conditions. (refer to ENGINE OWNER’S
MANUAL)

To CLEAN AIR FILTER

1. For PM-411: Lift the tabs on top of the filter cover.
For PM-461: Remove screw.

2. Remove cover.

3. Wash filter element in soap water. DO NOT USE

GASOLINE!

4. Air dry filter element.

5. Place a few drops of SAE30 oil on the foam filter and
squeeze tightly to remove any excess oil.

6. Reinstall filter.

NOTE: Replace filter if frayed, torn, damaged or

unable to be cleaned. (Fig. 25 for PM-411)

11-2 CUTTING BLADE

CAUTION: Be sure to disconnect and ground the

spark plug wire before working on the cutting blade to
prevent accidental engine starting. Protect hands by using
heavy gloves or a rag to grasp the cutting blades.
Tip mower as specified in separate engine manual.
Remove the hex bolt and washer which hold the blade
and blade adapter to the engine crankshaft. Remove the
blade and adapter from the crankshaft.

10. LUBRICATION INSTRUCTIONS

CAUTION: DISCONNECT SPARK PLUG

BEFORE SERVICING.

1. WHEELS-Lubricate the ball bearings in each wheel at
least once a season with a light oil.

12

WARNING: Periodically inspect the blade

adapter for cracks, especially if you strike a foreign object.
Replace when necessary.
For best results your blade should be sharp. The blade
may be resharpened by removing it and either grinding or
filing the cutting edge keeping as close to the original
bevel as possible. It is extremely important that each

cutting edge receives an equal amount of grinding to
prevent an unbalanced blade. Improper blade balance will
result in excessive vibration causing eventual damage to
the engine and mower. Be sure to carefully balance blade
after sharpening. The blade can be tested for balance by
balancing it on a round shaft screwdriver. Remove metal
from the heavy side until it balances evenly. (Fig. 26)
Before reassembling the blade and the blade adapter to
the unit, lubricate the engine crankshaft and the inner
surface of the blade adapter with light oil. Install the blade
adapter on the crankshaft. Refer to Fig. 26. Place the
blade with the part number facing away from the adapter.
Align the washer over the blade and insert the hex bolt.
Tighten the hex bolt to the torque listed below.

11-3 BLADE MOUNTING TORQUE

Center Bolt must be tightened to 35 - 45 Nm torque. To
insure safe operation of your unit. ALL nuts and bolts
must be checked periodically for correct tightness. After
prolonged use, especially in sandy soil conditions, the
blade will become worn and lose some of the original
shape. Cutting efficiency will be reduced and the blade
should be replaced.
Replace with an approved factory replacement blade only.
Possible damage resulting from blade unbalance
condition is not the responsibility of the manufacturer.
When you change the blade, must use the original type
marked on the blade (DOLMAR 263001433 for PM-411;
DOLMAR 263001451 for PM-461) (for order the blade,
contact your local dealer or call our company).

WARNING: Do not touch rotating blade.

11-4 ENGINE

Refer to the separate engine manual for engine
maintenance instructions.
Maintain engine oil as instructed in the separate engine
manual packed with your unit.
Read and follow instructions carefully.
Service air cleaner as per separate engine manual under
normal conditions. Clean every few hours under
extremely dusty conditions. Poor engine performance and
flooding usually indicates that the air cleaner should be
serviced.
To service the air cleaner, refer to the separate engine
manual packed with your unit.
The spark plug should be cleaned and the gap reset once
a season. Spark plug replacement is recommended at the
start of each mowing season; check engine manual for
correct plug type and gap specifications.
Clean the engine regularly with a cloth or brush. Keep the
cooling system (blower housing area) clean to permit
proper air circulation which is essential to engine
performance and life. Be certain to remove all grass, dirt
and combustible debris from muffler area.

2. Clean and lubricate mower thoroughly as described in
the lubrication instructions.

3. Refer to engine manual for correct engine storage
instructions.

4. Lightly coat mower’s cutting blade with chassis grease
to prevent rusting.

5. Store mower in a dry, clean area.

NOTE:

When storing any type of power equipment in an
unventilated or material storage shed;

- Care should be taken to rust-proof the equipment.

Using a light oil or silicone, coat the equipment,
especially cables and all moving parts.

- Be careful not to bend or kink cables.

- If the starter rope becomes disconnected from rope

guide on handle, disconnect and ground the spark plug
wire, depress the blade control handle and pull the
starter rope out from engine slowly. Slip the starter
rope into the rope guide bolt on handle.

12. STORAGE INSTRUCTIONS
(OFF SEASON)

The following steps should be taken to prepare lawn
mower for storage.

1. Following the final cut of the season allow the fuel tank

to run dry.

13

13. TROUBLE SHOOTING

PROBLEM PROBABLE CAUSE CORRECTIVE ACTION

Throttle choke not in the correct
position for the prevailing conditions.

Fuel tank is empty.

Air cleaner element is dirty.

Spark plug loose. Tighten spark plug to 25 - 30 Nm.

Engine does not start.

Engine difficult to start or
loses power.

Engine operates
erratically.

Engine idles poorly.

Engine skips at high
speed.

Engine overheats.

Mower vibrates
abnormally.

Spark plug wire loose or disconnected
from plug.

Spark plug gap is incorrect. Set gap between electrodes at 0.7 to 0.8 mm.

Spark plug is defective.

Carburetor is flooded with fuel.

Faulty ignition module. Contact Dolmar authorised service centre.

Dirt, water, or stale fuel tank.

Vent hole in fuel tank cap is plugged. Clean or replace fuel tank cap.
Air cleaner element is duty. Clean air cleaner element.

Spark plug is detective.

Spark plug gap is incorrect. Set gap between electrodes at 0.7 to 0.8 mm.

Air cleaner element is dirty.

Air cleaner element is dirty.

Air slots in engine shroud are blocked. Remove debris from shots.
Cooling fins and air passages under

engine blower housing are blocked.
Gap between electrodes of spark plug

is too close.

Cooling air flow is restricted.

Incorrect spark plug.

Cutting assembly is loose. Tighten blade.
Cutting assembly is unbalanced. Balance blade.

14. ENVIRONMENT

Should your machine need replacement after extended
use, do not put it in the domestic waste but dispose of it in
an environmentally safe way.

For European countries only
EC Declaration of Conformity
The undersigned, Tamiro Kishima and Rainer
Bergfeld, as authorized by Dolmar GmbH, declare that
the DOLMAR machine(s):

Designation of Machine: Petrol Lawn Mower
Model No./ Type: PM-411, PM-461
Specifications: See “4. TECHNICAL DATA”
are of series production and

14

Move throttle choke to correct position.

Fill tank with fuel: refer to ENGINE OWNER’S
MANUAL.

Clean air cleaner element: refer to ENGINE
OWNER’S MANUAL.

Install spark plug wire on spark plug.

Install new, correctly gapped plug: refer to ENGINE
OWNER’S MANUAL.

Remove air cleaner element and pull starter rope
continuously until carburetor clears itself and install
air cleaner element.

Drain fuel and clean tank. Fill tank with clean, fresh
fuel.

Install new, correctly gapped plug: refer to ENGINE
OWNER’S MANUAL.

Clean air cleaner element: refer to ENGINE
OWNER’S MANUAL.

Clean air cleaner element: refer to ENGINE
OWNER’S MANUAL.

Remove debris from cooling fins and air passages.

Set gap between electrodes at 0.7 to 0.8 mm.

Remover any debris from slots in shroud, blower
housing, air passages.

For PM-411, install RC12YC spark plug and cooling
fins on engine.
For PM-461, install RJ19LMC spark plug and
cooling fins on engine.

Conforms to the following European Directives:

2006/42/EC, 2004/108/EC,

2000/14/EC & 2005/88/EC
And are manufactured in accordance with the following
standards or standardised documents:

EN836, EN ISO14982
The technical documentation is on file at:

Dolmar GmbH,

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg

The conformity assessment procedure required by
Directive 2000/14/EC was in Accordance with annex VI.
Notified Body:

TÜV SÜD Industrie Service GmbH
Westendstraße 199, D-80686 München
Identification number: 0036

Model PM-411

Measured Sound Power Level: 93.4 dB
Guaranteed Sound Power Level: 96 dB

Model PM-461

Measured Sound Power Level: 93.6 dB
Guaranteed Sound Power Level: 96 dB

10. 9. 2012

Tamiro Kishima Rainer Bergfeld

Managing Director Managing Director

15

NEDERLANDS

1. Bovenste handgreep

2. Stophandgreep

3. Gas-chokehendel

4. Handvat van startkoord

5. Koordgeleider

Verklaring van het onderdelenoverzicht

6. Grasopvangbak

7. Maaihoogteregelhefboom

8. Maaidek

9. Bougie

10. Brandstoftankdop

11. Olietankdop

12. Snoerklem

13. Vergrendelknop

14. Snel

15. Langzaam

Lees, voor uw eigen veiligheid, deze gebruiksaanwijzing
voordat u uw nieuwe gereedschap gaat gebruiken. Als de
aanwijzingen niet worden nageleefd kan dat tot ernstig
persoonlijk letsel leiden. Besteed voor elk gebruik enige
tijd om uzelf vertrouwd te maken met de grasmaaier.

WAARSCHUWING

1. VERKLARING VAN DE
SYMBOLEN OP HET PRODUCT

Lees de gebruiksaanwijzing.

Houd omstanders uit de buurt.

Besteed als gebruiker extra aandacht aan
handen en voeten om letsel te voorkomen.

Giftige dampen! Niet binnenshuis gebruiken.

Benzine is brandbaar, blijf uit de buurt van
open vuur. Als de motor draait mag geen
benzine worden bijgevuld.

Draag ter bescherming van de gebruiker
tijdens het maaien een veiligheidsbril en
gehoorbescherming.

Maak de bougiekabel los voordat u
reparaties, zoals beschreven in de
gebruiksaanwijzing, uitvoert.

Let op: Motor is heet.

Laat de stophandgreep los om de
motor uit te schakelen.

2. ALGEMENE
VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Bij gebruik van gereedschap

met een verbrandingsmotor moeten altijd de algemene
veiligheidsvoorzieningen worden opgevolgd om het risico
van ernstig persoonlijk letsel en/of schade aan het
gereedschap te verminderen.
Lees deze gebruiksaanwijzing voordat u deze grasmaaier
gaat gebruiken en bewaar deze gebruiksaanwijzing om
hem later te kunnen raadplegen.

WAARSCHUWING: Dit gereedschap produceert

tijdens gebruik een elektromagnetisch veld. Onder
bepaalde omstandigheden kan dit veld de werking van
actieve of passieve medische implantaten hinderen. Om
het risico van ernstig persoonlijk en fataal letsel te
verminderen, adviseren wij personen met medische
implantaten hun arts en de fabrikant van het implantaat te
raadplegen alvorens dit gereedschap te bedienen.

Aanwijzingen

• Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u

vertrouwd bent met de bedieningsknoppen en de juiste
omgang met het gereedschap.

• Laat in geen geval kinderen of personen die deze

gebruiksaanwijzing niet gelezen hebben de grasmaaier
gebruiken. De leeftijd van de gebruiker kan landelijk
gereglementeerd zijn.

• Gebruik de grasmaaier in geen geval als er personen,

met name kinderen of dieren in de buurt zijn.

• Denk eraan dat de bedienaar of gebruiker van de

grasmaaier aansprakelijk is voor ongevallen en
onvoorziene gebeurtenissen die personen of hun
eigendommen kunnen overkomen.

Voorbereidingen

• Draag tijdens het maaien altijd stevige schoenen en

een lange broek. Gebruik de grasmaaier niet met blote
voeten of met open sandalen.

• Controleer het gehele terrein dat u wilt maaien grondig

en verwijder alles wat door het gereedschap kan
worden weggeslingerd.

• WAARSCHUWING - Benzine is bijzonder brandbaar.

- bewaar benzine in speciaal daarvoor bestemde
jerrycans;

43

- vul alleen benzine bij in de open lucht en rook
daarbij niet;

- vul benzine bij voor het starten van de motor.
Verwijder nooit de brandstoftankdop en vul nooit
benzine bij terwijl de motor draait of wanneer de
motor warm is;

- als benzine wordt gemorst, mag u niet proberen de
motor te starten, maar moet de grasmaaier worden
verwijderd van de plaats waar de benzine gemorst
is, en mag de motor niet worden gestart voordat de
benzine verdampt is;

- plaats de doppen stevig terug op de brandstoftank
en jerrycan.

• Vervang defecte geluiddempers.

• Voer vóór gebruik altijd altijd een visuele controle uit of
het maaimes, de mesbout of het maaimechanisme
versleten of beschadigd is. Vervang het versleten of
beschadigd maaimes en mesbout altijd samen, om
onbalans te voorkomen.

Bediening

• Laat de verbrandingsmotor niet draaien in een gesloten
ruimte waarin gevaarlijke koolmonoxidedampen zich
kunnen ophopen.

• Werk alleen bij daglicht of bij goed kunstlicht.

• Gebruik de grasmaaier bij voorkeur niet wanneer het
gras nat is.

• Zorg er op een helling altijd voor dat u stevig staat.

• Loop rustig, nooit te snel.

• Maai met cirkelmaaiers met wielen een helling altijd in
de dwarsrichting en nooit van boven naar beneden.

• Ga altijd uiterst voorzichtig te werk bij het veranderen
van richting op een helling.

• Maai niet op bijzonder steile hellingen.

• Pas goed op als u de grasmaaier achteruit laat rijden of
naar u toe haalt.

• Het maaimes moet stilstaan wanneer de grasmaaier bij
het vervoeren moet worden gekanteld, wanneer de
grasmaaier over een oppervlak waar geen gras groeit
moet worden verplaatst en bij het vervoer naar en van
een te maaien gedeelte.

• Gebruik de grasmaaier nooit met defecte
afschermingen of zonder veiligheidsvoorzieningen
zoals een achterklep en/of grasopvangzak.

• Verander de regelafstellingen van de motor niet en laat
het toerental van de motor niet buitengewoon hoog
oplopen.

• Schakel het maaimes en de aandrijving uit voordat u
de motor start.

• Start de motor zorgvuldig zoals aangegeven in de
gebruiksaanwijzing en blijf met uw voeten steeds op
voldoende afstand van het maaimes.

• Tijdens het starten van de motor mag de grasmaaier
niet worden gekanteld.

• Start de motor niet als u voor het uitwerpkanaal staat.

• Kom niet met uw handen of voeten in de buurt van of
onder draaiende delen. Blijf altijd uit de buurt van de
uitwerpopening.

• De grasmaaier nooit optillen of dragen wanneer de
motor loopt.

• Schakel de motor uit en maak de bougiekabel los,
wacht tot de draaiende delen helemaal tot stilstand zijn
gekomen en, indien aanwezig, verwijder de sleutel:

- voordat u blokkeringen opheft of voordat u het
uitwerpkanaal leegt;

- voordat u de grasmaaier controleert, reinigt of er
werkzaamheden aan gaat verrichten;

- na het raken van een vreemd voorwerp. Controleer
of de grasmaaier beschadigd is en laat deze indien
nodig repareren voordat u de grasmaaier opnieuw
gaat starten en gebruiken;

- als de grasmaaier op ongebruikelijke manier begint
te trillen (onmiddellijk controleren).

• Schakel de motor uit en maak de bougiekabel los,
wacht tot de draaiende delen helemaal tot stilstand zijn
gekomen en, indien aanwezig, verwijder de sleutel:

- Iedere keer als u de grasmaaier onbeheerd
achterlaat;

- voordat u brandstof bijvult.

• Zet de gashendel terug vóórdat u de motor uitschakelt
en indien de motor is voorzien van een brandstofkraan,
moet deze na het maaien worden dicht gezet.

• Gebruik de grasmaaier uitsluitend voor het doel
waarvoor hij is ontworpen: voor het maaien en
opvangen van gras. Al het andere gebruik kan
gevaarlijk zijn en schade aan het gereedschap
veroorzaken.

Onderhoud en opslag

• Zorg ervoor dat alle bouten en de schroeven stevig
vastgedraaid zijn om er zeker van te zijn dat het
gereedschap altijd op een veilige manier gebruiksklaar
is.

• Zet de grasmaaier niet met brandstof in de
brandstoftank in een ruimte waar de brandstofdampen
in aanraking kunnen komen met vlammen of vonken.

• Laat de motor afkoelen vóórdat u de grasmaaier
opbergt.

• Om het brandgevaar zoveel mogelijk te beperken moet
u de motor, de geluiddemper, de accubak en de
brandstoftank vrijhouden van gras, bladeren of
overtollig vet.

• Controleer regelmatig de grasopvangzak op slijtage en
beschadigingen.

• Vervang veiligheidshalve versleten of beschadigde
delen.

• Als de brandstoftank moet worden geleegd, moet u dit
in de open lucht doen.

WAARSCHUWING: Raak het draaiende

maaimes niet aan.

WAARSCHUWING: Vul de brandstoftank bij in

een goed geventileerde ruimte terwijl de motor is
uitgeschakeld.

3. BESCHRIJVING VAN DE

ONDERDELEN (zie afb. 1 en 2)

Bijgeleverd:

A: Bougiesleutel
B: Mulchinzet

44

4. TECHNISCHE GEGEVENS

Model PM-411 PM-461
Motortype B&S 500E-Serie B&S 625E-Serie
Zelfaandrijving Nee Nee
Cilinderinhoud 140 cm
Maaibreedte 410 mm 460 mm
Stationair toerental 2.800/min 2.800/min
Inhoud brandstoftank 0,8 liter 1,0 liter
Inhoud olietank 0,47 liter 0,6 liter
Capaciteit grasopvangzak 50 liter 60 liter
Nettogewicht 26,0 kg 31,1 kg
Maaihoogteregeling 20-75 mm, 5 standen 20-75 mm, 5 standen

(SPL) ter plaatse van

L

Geluid volgens
EN ISO 3744,
EN ISO 4871

Trillingen volgens EN ISO 20643

Trillingsemissie (a
Onzekerheid (K): 1,5 m/s

pA

de gebruiker
Gemeten

geluidsvermogenniveau

): 5,27 m/s

h

84,6 dB (A) (K = 3 dB (A)) 83,5 dB (A) (K = 3 dB (A))

93,4 dB (A) K = 1,93 dB (A) 93,6 dB (A) K = 2,47 dB (A)

3

2

2

190 cm

5,7 m/s
1,5 m/s

3

2

2

5. ONDERDELEN AANBRENGEN/
VERWIJDEREN

5-1 DE INKLAPBARE HANDGREEP

MONTEREN

A) Bevestig het onderste gedeelte van de handgreep aan

het chassis met twee paar bouten, de ring en de
vergrendelknop, zoals afgebeeld (zie afb. 3 t/m 6).

B) Klap de bovenste handgreep omhoog. Zet de

bovenste handgreep op de onderste handgreep vast
met de twee paar bouten, de ring en de
vergrendelknop (zie afb. 7 t/m 9).

C) Plaats alle snoeren op de buis van de handgrepen.

Klem ze met de snoerklemmen vast in het midden van
de onderste handgrepen, zodanig dat de snoeren aan
de buitenkant van het gereedschap zijn bevestigd. De
snoeren kunnen anders bekneld raken bij het openen/
sluiten van de achterklep of uitgerekt worden bij het
neerklappen van de bovenste handgreep (zie

afb. 10).

5-2 GRASOPVANGZAK MONTEREN/

DEMONTEREN

1. Montage: Til de achterklep op en haak de

grasopvangzak aan de achterkant van de grasmaaier
(zie afb. 11 en 12).

2. Demontage: Til de achterklep op en verwijder de

grasopvangbak.

5-3 Handvat van startkoord

Verplaats het handvat van het startkoord van de motor
naar de koordgeleider. (zie afb. 13 en 14).

5-4 MAAIHOOGTEREGELING

Duw de hefboom naar buiten om hem uit de huidige stand
te halen. Beweeg de regelhefboom naar voren of

achteren om de maaihoogte in te stellen (zie afb. 15 en

de beschrijving bij punt 8-8).

6. DE BEDIENINGSHOOGTE
INSTELLEN

1) Draai de vergrendelknop los waarmee de onderste

handgreep is bevestigd (zie afb. 16).

2) Beweeg de onderste handgreep omhoog of omlaag

om de gewenste bedieningshoogte in te stellen (zie
afb. 17).
U kunt op deze grasmaaier kiezen uit 3
hoogtestanden: bij hoogtestand 1 is de afstand tussen
de onderste handgreep en de grond het grootst, en bij
hoogtestand 3 het kleinst.

3) Stel de gewenste bedieningshoogte in en zet daarna

de onderste handgreep vast met de
vergrendelknoppen.

WAARSCHUWING: De linker- en rechterkant

van de onderste handgreep moeten op dezelfde
hoogtestand worden ingesteld.

7. 2-IN-1

Deze grasmaaier kan na aanschaf worden omgebouwd
voor extra functies, afhankelijk van de gewenste
toepassing:
Vanaf een grasmaaier met achteruitworp en
mulchmaaier.
Wat is mulchen?
Bij mulchen wordt het gras eerst gemaaid, vervolgens
uiterst fijn versnipperd, en tenslotte in het gras
teruggeblazen als natuurlijke meststof.
Tips voor mulchmaaien:

- Maai het gras regelmatig met maximaal 2 cm van 6 cm

naar 4 cm grashoogte.

45

- Gebruik een scherp maaimes.

- Maai geen nat gras.

- Gebruik het maximale motortoerental.

- Duw de grasmaaier met een rustige werksnelheid.

- Maak regelmatig de mulchinzet, binnenkant van de
behuizing en het maaimes schoon.

EEN: Ombouwen tot mulchmaaier

WAARSCHUWING: Alleen met een

uitgeschakelde motor en stilstaand maaimes.

1. Til de achterklep op en verwijder de grasopvangzak.

2. Plaats de mulchinzet in het maaidek. Zet de

mulchinzet vast met de knop in de opening van het
maaidek (zie afb. 18 en 19).

3. Laat de achterklep weer zakken.

TWEE: Maaien met de grasopvangbak

1. Voor maaien met de grasopvangzak verwijdert u de

mulchinzet en monteert u de de grasopvangbak.

2. De mulchinzet verwijderen.

- Til de achterklep op en verwijder de mulchinzet.

WAARSCHUWING: Alleen met een

uitgeschakelde motor en stilstaand maaimes.

8. BEDIENINGSINSTRUCTIES

8-1 VOOR DE MOTOR TE STARTEN

Vul de brandstoftank en olietank bij zoals aangegeven in
de aparte gebruiksaanwijzing voor de motor, die bij de
grasmaaier is geleverd. Lees de gebruiksaanwijzingen
zorgvuldig.

WAARSCHUWING: Benzine is bijzonder

brandbaar.
Bewaar brandstof in speciaal daarvoor bestemde
jerrycans.
Vul brandstof alleen bij in de open lucht en voordat de
motor wordt gestart, en rook niet tijdens het bijvullen of
hanteren van brandstof.
Verwijder nooit de brandstoftankdop en vul nooit benzine
bij terwijl de motor draait of wanneer de motor warm is.
Als brandstof is gemorst, mag u niet proberen de motor te
starten, maar moet de grasmaaier worden verwijderd van
de plaats waar de brandstof is gemorst, en mag de motor
niet worden gestart voordat de brandstof verdampt is.
Plaats de doppen stevig terug op de brandstoftank en
jerrycan.
Voordat u de grasmaaier kantelt voor onderhoud van het
maaimes of voor aftappen van de olie, moet u de
brandstoftank volledig leegmaken.

WAARSCHUWING: In geen geval mag u

brandstof bijvullen in een gebouw, terwijl de motor draait
of als het afkoelen van de motor na draaien korter heeft
geduurd dan 15 minuten.

46

8-2 DE MOTOR STARTEN EN HET

MAAIMES INSCHAKELEN

1. Bij deze grasmaaier zit het uiteinde van de bougie een
rubberen mof. Zorg ervoor dat de metalen huls aan
het uiteinde van de bougiekabel (binnenin de
rubberen mof) goed vastzit op de metalen elektrode
van de bougie.

2. Druk de brandstofhandpomp 3 tot 5 keer in voordat u
de motor start (zie afb. 20).

3. Bij het starten van een koude motor, moet u de gas­chokehendel in de stand “ ” zetten. Bij het starten
van een warme motor, moet u de gas-chokehendel in
de stand “ ” zetten (zie afb. 21).

4. U gaat achter het gereedschap staan, pakt de
stophandgreep vast en houd deze tegen de bovenste
handgreep, zoals afgebeeld in afb. 22.

5. Pak het handvat van het startkoord vast, zoals
afgebeeld in afb. 22, en trek het snel naar u toe.
Plaats de handgreep na het starten van de motor
rustig terug tegen de koordgeleider. Als u de
stophandgreep loslaat, slaat de motor af en stopt het
maaimes vanzelf.

Start de motor zorgvuldig zoals aangegeven in
de gebruiksaanwijzing en blijf met uw voeten
steeds op voldoende afstand van het maaimes.

Tijdens het starten van de motor mag de
grasmaaier niet worden gekanteld. Start de
grasmaaier op een vlakke ondergrond zonder
hoog gras of obstakels.

Houd uw handen en voeten uit de buurt van
draaiende delen. Start de motor niet als u voor
de uitwerpopening staat.

8-3 TIJDENS HET GEBRUIK

Houd tijdens het gebruik de stophandgreep met beide
handen stevig vast.

Opmerking: Als u tijdens het gebruik de

stophandgreep loslaat, slaat de motor af waardoor de
grasmaaier stopt.

8-4 DE MOTOR STOPPEN

LET OP: Het maaimes draait na het uitschakelen

van de motor nog enkele seconden door.

1. Als u de stophandgreep loslaat, slaat de motor af en
stopt het maaimes vanzelf.

2. Maak de bougiekabel los en aard deze zoals
aangegeven in de aparte gebruiksaanwijzing voor de
motor om per ongeluk starten te voorkomen als de
grasmaaier onbeheerd achtergelaten wordt.

8-5 VOOR HET BESTE MAAIRESULTAAT

Verwijder afval van het gazon. Zorg dat het gazon vrij is
van stenen, stokken, draadstukken of andere vreemde
voorwerpen die per ongeluk door de grasmaaier in alle
richtingen weggeslingerd kunnen worden en niet alleen
ernstig persoonlijk letsel voor de gebruiker of anderen,
maar ook schade aan eigendommen en voorwerpen in de

buurt tot gevolg kunnen hebben. Maai geen nat gras.
Maaien gaat het best als het gras niet nat is omdat het
anders aan de onderkant van het maaidek gaat plakken
en daardoor het maaien wordt gehinderd. Maai niet meer
dan 1/3 van de graslengte.
Voor maaien wordt aangeraden het gras 1/3 van de
lengte korter te maaien. De voorwaartse snelheid moet
zodanig aangepast worden dat het versnipperde gras
gelijkmatige over het gazon wordt verdeeld. Speciaal
tijdens het zwaar maaien van dik gras kan het nodig zijn
om de laagste snelheid te gebruiken om de grassprieten
schoon en goed te maaien. Als het gras langer is kunt u
het gazon in twee fasen maaien door de maaihoogte nog
een keer met 1/3 van de graslengte te verlagen en
misschien in een andere richting te maaien dan de eerste
keer.
Door toepassing van een kleine overlapping op elk
maaipad kunt u de eventueel op het gazon
achtergebleven grassprieten opruimen. De motor moet
altijd op het hoogste toerental draaien voor het beste
maairesultaat en om zo effectief mogelijk te maaien.
Maak de onderkant van het maaidek schoon.
Zorg dat de onderkant van het maaidek na elk gebruik
wordt schoongemaakt om ophoping van grasresten te
voorkomen waardoor een goed mulchresultaat wordt
gehinderd.
Bladeren maaien: Het maaien van bladeren kan uw gazon
ten goede komen. Als u bladeren gaat maaien, moet u
zorgen dat ze droog zijn en niet in een dikke laag op het
gazon liggen. Wacht niet tot alle bladeren van de bomen
zijn gevallen voordat u gaat maaien.

WAARSCHUWING: Schakel de motor uit na het

raken van een vreemd voorwerp. Maak de bougiekabel
los, controleer de grasmaaier grondig op beschadigingen
en herstel de beschadiging voordat u de grasmaaier
opnieuw gaat starten en gebruiken. Buitensporige
trillingen in de grasmaaier kunnen op een beschadiging
duiden. De grasmaaier moet onmiddellijk worden
nagekeken en gerepareerd.

8-6 GRASOPVANGZAK

Maak de grasopvangzak leeg en schoon en zorg dat door
het gaaswerk lucht kan passeren (zie afb. 23).

8-7 MAAIDEK

De onderkant van het maaidek moet na elk gebruik
worden schoongemaakt om ophoping van grasresten,
bladeren, vuil of anders te voorkomen. Als dit vuil kan
ophopen, krijgen roest en corrosie vrij baan en zal goed
mulchen niet mogelijk zijn. Het maaidek kan
schoongemaakt worden door de grasmaaier te kantelen
en schoon te schrapen met een toepasselijk gereedschap
(zorg dat de bougiekabel is losgemaakt).

8-8 MAAIHOOGTEREGELING

LET OP: Verander in geen geval een instelling

aan de grasmaaier zonder eerst de motor uit te schakelen
en de bougiekabel los te maken.

LET OP: Voordat u de maaihoogte verandert

moet u eerst de motor uitschakelen en de bougiekabel
losmaken. Uw grasmaaier heeft een centrale
maaihoogteregeling met 5 hoogtestanden.

1. Schakel de grasmaaier uit en maak de bougiekabel
los voordat u de maaihoogte verandert.

2. De centrale maaihoogteregeling heeft 5 verschillende
hoogtestanden.

3. De maaihoogte verandert u door de regelhefboom
naar het wiel te duwen en omhoog of omlaag te
verplaatsen naar de gewenste maaihoogtestand (zie
afb. 24). Alle wielen staan ingesteld op dezelfde
maaihoogte.

9. ONDERHOUD

BOUGIE

Gebruik voor vervanging alleen originele bougies. Het
beste is om de bougie na 100 gebruiksuren te vervangen.
(raadpleeg de GEBRUIKSAANWIJZING VOOR DE
MOTOR)

10. SMERING

LET OP: MAAK DE BOUGIEKABEL LOS

VOORDAT U ONDERHOUDSWERKZAAMHEDEN
GAAT UITVOEREN.

1. WIELEN - Smeer de kogellagers in elk wiel minstens
een keer per seizoen met lichte olie.

2. MOTOR - Volg de aanwijzingen voor het smeren in de
gebruiksaanwijzing voor de motor op.

3. STOPHANDGREEP - Smeer de draaipunten van de
stophandgreep en de kabel ervan minstens een keer
per seizoen met lichte olie. De stophandgreep moet
ongehinderd heen en weer kunnen bewegen.

11. SCHOONMAKEN

LET OP: Spuit geen water op de motor. Water

kan schade toebrengen aan de motor en het
brandstofsysteem vervuilen.

1. Veeg het maaidek schoon met een droge doek.

2. Spuit de onderkant van het maaidek schoon nadat de
grasmaaier zodanig is gekanteld dat de bougie naar
boven is gericht.

11-1 MOTORLUCHTFILTER

LET OP: Zorg dat vuil of stof het schuimrubberen

filterelement niet kan verstoppen.

Het motorluchtfilterelement moet worden onderhouden
(schoongemaakt) na 25 uur normaal maaien. Het
schuimrubberen filterelement moet regelmatig
schoongemaakt worden wanneer de grasmaaier onder
droge en stoffige omstandigheden wordt gebruikt.

47

(Raadpleeg de GEBRUIKSAANWIJZING VOOR DE
MOTOR.)

LUCHTFILTER SCHOONMAKEN

1. Voor PM-411: Til de lippen bovenop de filterkap op.
Voor PM-461: Verwijder de schroef.

2. Verwijder de bovenkap.

3. Was het filterelement met water en zeep. GEBRUIK

GEEN BENZINE!

4. Droog het element in de open lucht.

5. Plaats een paar druppels SAE30-olie op het
schuimrubberen filterelement en knijp het stevig
samen om het overschot aan olie te verwijderen.

6. Plaats het filter terug.

OPMERKING: Vervang het filter als het is

gerafeld, gescheurd en beschadigd of het niet meer kan
worden schoongemaakt (zie afb. 25 voor PM-411).

11-2 MAAIMES

LET OP: Maak de bougiekabel los en aard deze

voordat u aan het maaimes gaat werken om per ongeluk
starten te voorkomen. Bescherm uw handen door

werkhandschoenen te dragen of een doek te gebruiken
als u het maaimes vastpakt.
Kantel de grasmaaier zoals aangegeven in de aparte
gebruiksaanwijzing voor de motor. Verwijder de
zeskantbout en ring waarmee het maaimes en
bijbehorende adapter op de uitgaande as van de motor
zijn bevestigd. Verwijder het maaimes en de adapter
vanaf de uitgaande as van de motor.

WAARSCHUWING: Controleer regelmatig de

maaimesadapter op scheuren, vooral na het raken van
een vreemd voorwerp. Vervang indien nodig.
Voor het beste resultaat moet het maaimes scherp zijn.
Het maaimes kan weer scherp worden gemaakt door het
te verwijderen en de snijkant te slijpen of te vijlen, waarbij
de originele snijhoek zo goed mogelijk gehandhaafd moet
blijven. Het is uitermate belangrijk dat elke snijkant
evenveel wordt geslepen om te voorkomen dat het
maaimes in onbalans raakt. Een onjuiste balans van het
maaimes veroorzaakt sterke trillingen dat weer kan leiden
tot eventuele schade aan de motor en grasmaaier. Zorg
dat het maaimes zorgvuldig uitgebalanceerd wordt na het
slijpen. De balans van het maaimes kan worden
gecontroleerd door het op de ronde steel van een
schroevendraaier te balanceren. Verwijder een beetje
materiaal van het zwaardere gedeelte totdat de balans
weer is hersteld (zie afb. 26).
Voordat het maaimes en de adapter weer op de
grasmaaier gemonteerd worden, smeert u de uitgaande
as van de motor en de binnenkant van de
maaimesadapter met een lichte olie. Monteer de
maaimesadapter op de uitgaande as. Raadpleeg afb. 26.
Monteer het maaimes met het onderdeelnummer
afgekeerd van de adapter. Leg de ring op juiste wijze op
het maaimes en steek de zeskantbout erdoor. Draai de
zeskantbout vast met een draaikoppel, zoals hieronder
aangegeven.

11-3 DRAAIKOPPEL VOOR MAAIMES

De centrale bout moet worden aangedraaid met een
draaikoppel van 35 tot 45 Nm. Om veilig gebruik van uw
grasmaaier zeker te stellen. Alle moeren en bouten
moeten regelmatig nagekeken worden of ze nog goed
vastzitten. Na langdurig gebruik, vooral op ondergronden
met veel zand, zal het maaimes slijten en zijn
oorspronkelijke vorm verliezen. Het maaien gaat steeds
slechter en het maaimes moet worden vervangen.
Vervang het alleen met een origineel DOLMAR­vervangingsonderdeel. De fabrikant is niet
verantwoordelijk voor eventuele schade die veroorzaakt
wordt door de onbalans van het maaimes.
Bij vervanging van het maaimes moet u gebruikmaken
een origineel vervangingsonderdeel waarvan het nummer
is aangegeven op het maaimes (DOLMAR 263001433
voor PM-411; DOLMAR 263001451 voor PM-461) (het
maaimes kunt u bestellen bij uw plaatselijke dealer of
door telefonisch contact op te nemen met ons bedrijf).

WAARSCHUWING: Raak het draaiende

maaimes niet aan.

11-4 MOTOR

Raadpleeg de aparte gebruiksaanwijzing voor de motor
voor aanwijzingen met betrekking tot motoronderhoud.
Behandel de motorolie zoals aangegeven in de aparte
gebruiksaanwijzing voor de motor dat bij de grasmaaier is
geleverd.
Lees en volg de instructies zorgvuldig.
Onderhoud onder normale omstandigheden het luchtfilter
zoals aangegeven in de aparte gebruiksaanwijzing voor
de motor. Bij zeer stoffige omstandigheden moet het
steeds na enkele uren schoongemaakt worden. Slechte
motorprestaties en het verzuipen van de motor zijn
meestal aanwijzingen dat het luchtfilter onderhouden
moet worden.
Raadpleeg de aparte gebruiksaanwijzing voor de motor
die bij de grasmaaier is geleverd, voor het onderhoud van
het luchtfilter.
Een keer per seizoen moet de bougie worden
schoongemaakt en de elektrodenafstand opnieuw worden
ingesteld. Het wordt aangeraden om aan het begin van
elk maaiseizoen de bougie te vervangen. Raadpleeg de
aparte gebruiksaanwijzing voor de motor voor het juiste
bougietype en specificatie van de elektrodenafstand.
Maak de motor regelmatig schoon met een doek of
borstel. Houd het koelsysteem (ventilatorbehuizing)
schoon om een goede luchtcirculatie te realiseren die
essentieel is voor het vermogen en de levensduur van de
motor. Zorg dat al het gras, vuil en brandbare rommel
rondom de geluiddemper is verwijderd.

12. OPBERGEN (BUITEN HET
SEIZOEN)

De volgende stappen moet u nemen om de grasmaaier
voor te bereiden om hem op te bergen.

1. Na de laatste maaibeurt van het seizoen, moet u de

motor laten draaien totdat de brandstoftank leeg is.

2. Maak de motor schoon en geef deze een smeerbeurt

zoals aangegeven in de aanwijzingen voor smering.

48

3. Raadpleeg de gebruiksaanwijzing voor de motor voor
de juiste aanwijzingen voor het opbergen van de
motor.

4. Vet het maaimes van de grasmaaier licht in met
chassisvet om roest te weren.

5. Berg de grasmaaier op in een droge en schone
ruimte.

OPMERKING:

Bij opbergen van elk gereedschap met een
verbrandingsmotor in een schuur die niet is geventileerd
of waar materialen worden opgeslagen;

- Moet u zorgen dat het gereedschap tegen roest

beschermd wordt. Smeer het gereedschap, met name
de snoeren en alle bewegende delen, met een lichte
olie of silicone.

- Pas op dat u de snoeren niet buigt of knikt.

- Als het startkoord is losgeschoten uit de koordgeleider

op de handgreep, moet u de bougiekabel losmaken en
aarden, de stophandgreep intrekken en het startkoord
langzaam uit de motor trekken. Schuif het startkoord in
de koordgeleider op de handgreep.

49

13. PROBLEMEN OPLOSSEN

PROBLEEM MOGELIJKE OORZAAK OPLOSSING

Gas-chokehendel staat gezien de

Motor start niet.

Motor is moeilijk te starten
of verliest vermogen.

Motor draait
onregelmatig.

Motor draait slecht
stationair.

Motor slaat over bij een
hoog toerental.

Oververhitte motor.

Grasmaaier trilt
buitensporig.

huidige omstandigheden niet in de
juiste stand.

Brandstoftank is leeg.

Luchtfilterelement is vuil.

Bougie zit los.

Bougiekabel zit los of is losgeraakt van
de bougie.

Elektrodenafstand van de bougie is
niet correct.

Bougie is defect.

Carburateur is verzopen met benzine.

Defecte ontstekingsmodule.

Vuil, water of oude brandstof in de
brandstoftank.

Het ventilatiegaatje in de
brandstoftankdop zit verstopt.

Luchtfilterelement is vuil. Luchtfilterelement schoonmaken.

Bougie is defect.

Elektrodenafstand van de bougie is
niet correct.

Luchtfilterelement is vuil.

Luchtfilterelement is vuil.

Luchtsleuven in de motorafdekking zijn
verstopt.

Koelribben en luchtwegen onder de
ventilatorbehuizing van de motor zijn
verstopt.

Afstand tussen elektroden van de
bougie is te klein.

Koelluchtstroom geblokkeerd.

Bougie verkeerd.

Maaimes zit los. Maaimes vastzetten.
Maaimes is in onbalans. Maaimes uitbalanceren.

Gas-chokehendel in de juiste stand zetten.

Vul de brandstoftank met brandstof: raadpleeg de
GEBRUIKSAANWIJZING VOOR DE MOTOR.

Luchtfilterelement schoonmaken: raadpleeg de
GEBRUIKSAANWIJZING VOOR DE MOTOR.

Bougie met een draaikoppel van 25 tot 30 Nm
vastdraaien.

Bougiekabel op de bougie bevestigen.

Elektrodenafstand op 0,7 tot 0,8 mm instellen.

Nieuwe bougie met de juiste elektrodenafstand
monteren: raadpleeg de GEBRUIKSAANWIJZING
VOOR DE MOTOR.

Luchtfilterelement verwijderen, voortdurend aan het
startkoord trekken totdat de carburateur leeg is en
daarna een nieuw luchtfilterelement plaatsen.

Contact opnemen met een erkend Dolmar­servicecentrum.

Tap de brandstoftank af en reinig deze. Vul de
brandstoftank met schone, nieuwe brandstof.

Reinig of vervang de brandstoftankdop.

Nieuwe bougie met de juiste elektrodenafstand
plaatsen: raadpleeg de GEBRUIKSAANWIJZING
VOOR DE MOTOR.

Elektrodenafstand op 0,7 tot 0,8 mm instellen.

Luchtfilterelement schoonmaken: raadpleeg de
GEBRUIKSAANWIJZING VOOR DE MOTOR.

Luchtfilterelement schoonmaken: raadpleeg de
GEBRUIKSAANWIJZING VOOR DE MOTOR.

Vuil uit de sleuven verwijderen.

Vuil van de koelribben en luchtwegen verwijderen.

Elektrodenafstand op 0,7 tot 0,8 mm instellen.

Alle vuil uit de sleuven van de motorafdekking,
ventilatorbehuizing en luchtwegen verwijderen.

Voor model PM-411, monteer RC12YC-bougie en
koelribben op de motor.
Voor model PM-461, monteer RJ19LMC-bougie en
koelribben op de motor.

50

14. MILIEU

Wanneer uw gereedschap na langdurig gebruik
vervangen moet worden, moet u het niet bij het huisvuil
zetten, maar moet u het op een milieuverantwoorde wijze
verwerken.

Alleen voor Europese landen
EU-verklaring van conformiteit
Ondergetekenden, Tamiro Kishima en Rainer
Bergfeld, als erkende vertegenwoordigers van Dolmar
GmbH, verklaren dat de DOLMAR-machine(s):

Aanduiding van de machine: Grasmaaier met
benzinemotor
Modelnr./Type: PM-411 en PM-461
Technische gegevens: Zie “4. TECHNISCHE
GEGEVENS”
in serie zijn geproduceerd en

Voldoen aan de volgende Europese richtlijnen:

2006/42/EC, 2004/108/EC,

2000/14/EC en 2005/88/EC
En zijn gefabriceerd in overeenstemming met de
volgende normen of genormaliseerde documenten:

EN836 en EN ISO14982
De technische documentatie wordt bewaard door:

Dolmar GmbH,

Jenfelder Straße 38, Abteilung FZ,

D-22045 Hamburg
De conformiteitsbeoordelingsprocedure vereist door
Richtlijn 2000/14/EC was is Overeenstemming met annex
VI.
Officiële instantie:

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München, Duitsland

Identificatienummer: 0036
Model PM-411

Gemeten geluidsvermogenniveau: 93,4 dB

Gegarandeerd geluidsvermogenniveau: 96 dB
Model PM-461

Gemeten geluidsvermogenniveau: 93,6 dB

Gegarandeerd geluidsvermogenniveau: 96 dB

10. 9. 2012

Tamiro Kishima Rainer Bergfeld

Hoofddirecteur Hoofddirecteur

51

PM-411-30L-0812

DOLMAR GmbH
Postfach 70 04 20
D-22004 Hamburg
Germany
http://www.dolmar.com

ALA
