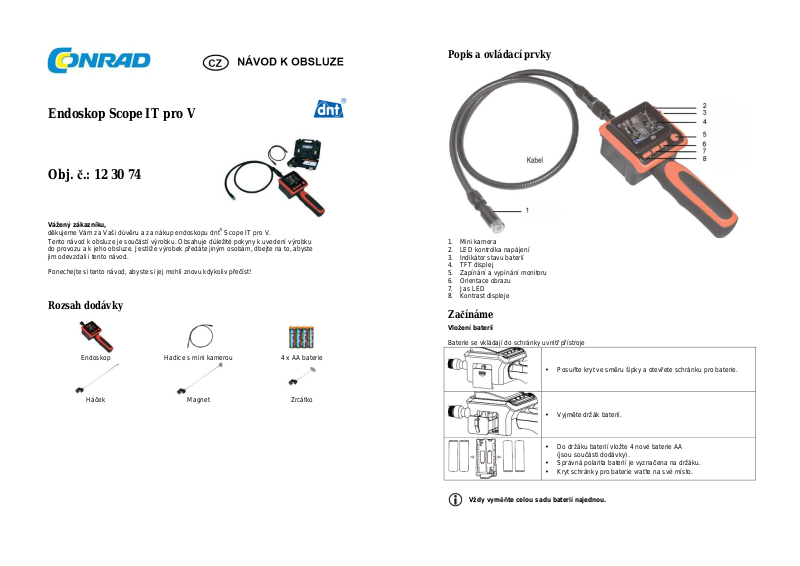

Endoskop Scope IT pro V

Obj. č.: 12 30 74

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup endoskopu dnt® Scope IT pro V.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku

do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Rozsah dodávky

Endoskop Hadice s mini kamerou 4 x AA baterie

Popis a ovládací prvky

1. Mini kamera

2. LED kontrolka napájení

3. Indikátor stavu baterií

4. TFT displej

5. Zapínání a vypínání monitoru

6. Orientace obrazu

7. Jas LED

8. Kontrast displeje

Začínáme

Vložení baterií

Baterie se vkládají do schránky uvnitř přístroje

• Posuňte kryt ve směru šipky a otevřete schránku pro baterie.

Háček Magnet Zrcátko

Vždy vyměňte celou sadu baterií najednou.

• Vyjměte držák baterií.

• Do držáku baterií vložte 4 nové baterie AA

(jsou součásti dodávky).

• Správná polarita baterií je vyznačena na držáku.

• Kryt schránky pro baterie vraťte na své místo.

Připojení konektoru husího krku

Abyste mohli použít kameru, musíte konektor husího krku připojit k rukojeti.
Dejte pozor, aby byl kolík konektoru správně zastrčen do otvoru na rukojeti.
Jakmile kolík zapadne do otvoru, utáhněte prsty vroubkovanou matku.

Kolík Otvor Vroubkovaná matka

Instalace příslušenství

Příslušenství se skládá z 3 částí - zrcátka, magnetu a háčku, které se upevňují stejným
způsobem konec hadice s mikro kamerou. Všechny části lze instalovat ve dvou polohách.

Obsluha přístroje

Husí krk neohýbejte. Minimální vnitřní poloměr ohybu hadice kamery
by neměl být menší než 15 cm.

Tlačítkem power zapněte monitor. Rozsvítí se zelená LED kontrolka napájení.
Tlačítkem jasu LED nastavte patřičné osvětlení. Na monitoru můžete upravit kontrast displeje,
který závisí také na předešlém nastavení dvou LED.
Stisknutím tlačítka Image Orientation se obraz otočí o 180º, nebo se zrcadlově převrátí.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do endoskopu.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly
spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro endoskopu.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Technické údaje

Grafický senzor: CMOS
Rozlišení kamery: 704 x 576 (PAL)
Pozorovací úhel: 50º
Minimální osvětlení: 0 Lux
Průměr kamery: 16 mm
Displej: 2,4" TFT - LCD
Počet pixelů: 480 x 234 (monitor)
Rozměry: 201 x 83 x 59 mm
Hmotnost: 140 g
Provozní teplota: -10 ºC až +50 ºC (+14 ºF až +122 ºF)
Provozní vlhkost: Relativní vlhkost 15 – 85 %
Napájení 4x baterie AA

Záruka

Na endoskop dnt® Scope IT pro poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
