dnt Scandoo User manual [hu]

Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) 319-0250
Akkutartó
szkennelés be-
hibajelző LED
Kijelző
kioldás átkapcsolója
monokróm/színes átkapcsoló
Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) 302-3588

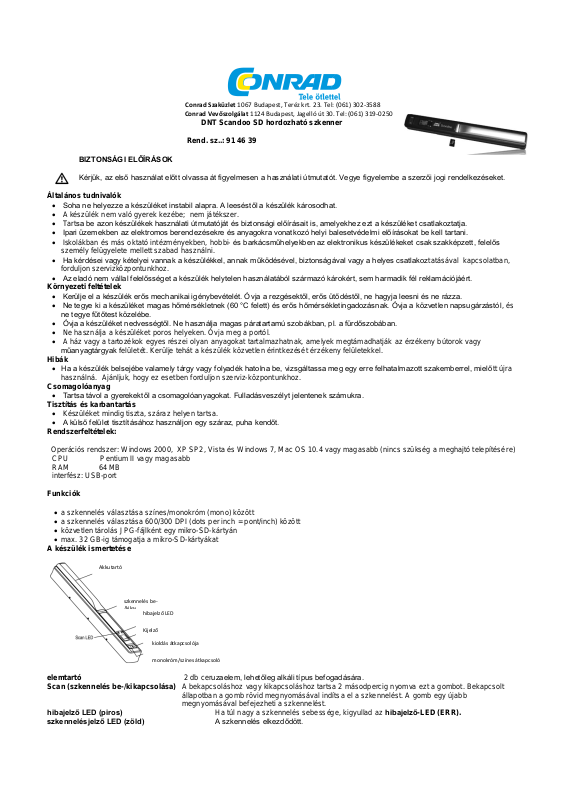

DNT Scandoo SD hordozható szkenner
Rend. sz..: 91 46 39
BIZTONSÁGI ELŐÍRÁSOK
Kérjük, az első használat előtt olvassa át figyelmesen a használati útmutatót. Vegye figyelembe a szerzői jogi rendelkezéseket.
Soha ne helyezze a készüléket instabil alapra. A leeséstől a készülék károsodhat.  A készülék nem való gyerek kezébe; nem játékszer.  Tartsa be azon készülékek használati útmutatóját és biztonsági előírásait is, amelyekhez ezt a készüléket csatlakoztatja. Ipari üzemekben az elektromos berendezésekre és anyagokra vonatkozó helyi balesetvédelmi előírásokat be kell tartani.  Iskolákban és más oktató intézményekben, hobbi- és barkácsműhelyekben az elektronikus készülékeket csak szakképzett, felelős
személy felügyelete mellett szabad használni.
Ha kérdései vagy kételyei vannak a készülékkel, annak működésével, biztonságával vagy a helyes csatlakoztatásával kapcsolatban,
forduljon szervizközpontunkhoz.
Az eladó nem vállal felelősséget a készülék helytelen használatából származó károkért, sem harmadik fél reklamációjáért.
Környezeti feltételek
Kerülje el a készülék erős mechanikai igénybevételét. Óvja a rezgésektől, erős ütődéstől, ne hagyja leesni és ne rázza.Ne tegye ki a készüléket magas hőmérsékletnek (60 °C felett) és erős hőmérsékletingadozásnak. Óvja a közvetlen napsugárzástól , és
ne tegye fűtőtest közelébe.
Óvja a készüléket nedvességtől. Ne használja magas páratartamú szobákban, pl. a fürdőszobában. Ne használja a készüléket poros helyeken. Óvja meg a portól. A ház vagy a tartozékok egyes részei olyan anyagokat tartalmazhatnak, amelyek megtámadhatják az érzékeny bútorok vagy
műanyagtárgyak felületét. Kerülje tehát a készülék közvetlen érintkezését érzékeny felületekkel.
Hibák
Ha a készülék belsejébe valamely tárgy vagy folyadék hatolna be, vizsgáltassa meg egy erre felhatalmazott szakemberrel, mielő tt újra
használná. Ajánljuk, hogy ez esetben forduljon szerviz-központunkhoz.
Csomagolóanyag
Tartsa távol a gyerekektől a csomagolóanyagokat. Fulladásveszélyt jelentenek számukra.
Tisztítás és karbantartás
Készüléket mindig tiszta, száraz helyen tartsa. A külső felület tisztításához használjon egy száraz, puha kendőt.
Rendszerfeltételek:
Operációs rendszer: Windows 2000, XP SP2, Vista és Windows 7, Mac OS 10.4 vagy magasabb (nincs szükség a meghajtó telepítésére)
CPU Pentium II vagy magasabb RAM 64 MB interfész: USB-port
Funkciók
a szkennelés választása színes/monokróm (mono) között a szkennelés választása 600/300 DPI (dots per inch = pont/inch) között közvetlen tárolás JPG-fájlként egy mikro-SD-kártyán max. 32 GB-ig támogatja a mikro-SD-kártyákat
A készülék ismertetése
elemtartó 2 db ceruzaelem, lehetőleg alkáli típus befogadására. Scan (szkennelés be-/kikapcsolása) A bekapcsoláshoz vagy kikapcsoláshoz tartsa 2 másodpercig nyomva ezt a gombot. Bekapcsolt
állapotban a gomb rövid megnyomásával indítsa el a szkennelést. A gomb egy újabb megnyomásával befejezheti a szkennelést.
hibajelző LED (piros) Ha túl nagy a szkennelés sebessége, kigyullad az hibajelző-LED (ERR). szkennelésjelző LED (zöld) A szkennelés elkezdődött.
kijelző A szkennelés állapotára, az SD-kártyára, a beszkennelt fájlok számára, az elemek állapotára és a
USB-hüvely
mikro-SD­kártyahely
formatálás
felbontásra vonatkozó információk kijelzése.
[DPI] (felbontás) A nagy felbontás (600 Dpi) vagy a kis felbontás (300 Dpi) választása. C/BW(színes/monokróm) Választás: színes vagy monokróm szkennelés. A színes/monokróm
szimbólum megjelenik az állapot-kijelzőn.
USB-interfész Fájlok letöltése az együttszállított USB-kábel segítségével. mikro-SD-kártyarés dugaszhely a mikro-SD-kártyák számára formatálás gomb a mikro-SD-kártyák formatálására
Kijelző
a szkennelési mód színes vagy monokróm (fekete/fehér) az SD-kártya kijelzése elemkijelzés a beszkennelt fájlok száma
a felbontás 300 dpi (LOW = kicsi ) vagy 600 dpi (HIGH = nagy) A fényképeket a készülék a mikro-SD-kártyára tárolja.
Az elemek tele vannak. Az elemek ki vannak merülve.
Az első üzembe helyezés
Üzembe helyezés
Az elemek behelyezése
Nyissa fel az elemtartó fedelét. Rakjon be 2 db, alkáli típusú ceruzaelemet az elemtartóba. Figyeljen közben az elemek helyes polaritására.
Kapcsolja be a szkennert az által, hogy 2 másodpercig nyomva tartja a /SCAN-gombot.
Egy mikro-SD-kártya berakása (a szállítástól függően) Be kell raknia egy mikro-SD-kártyát ahhoz, hogy a képeket felvehesse és tárolhassa. A mikro-SD-memóriakártya berakása.
Kapcsolja ki a szkennert.
Dugja be a mikro-SD-kártyát az SD-kártyarésbe, és finoman addig nyomja, amíg be nem pattan a helyére.
Ne nyomja erőszakkal a kártyát a résbe. Fennáll a szkenner és a mikro-SD-kártya sérülésének a veszélye. Állítsa be a mikro-SD­kártya helyes irányát, és próbálja meg újra bedugni.
A készülék csak bekapcsoláskor ellenőrzi, hogy van-e mikro-SD-kártya a kártyarésben, és hány kép van tárolva a kártyán.
A mikro-SD-kártyát az első szkennelés előtt formatálni kell.
Használat
A mikro-SD-memóriakártya formatálása
Dugjon be egy új mikro-SD-kártyát a szkennerbe, és kapcsolja be a szkennert. Hívja fel a Format gombbal a formatálás üzemmódot. A kijelzőn „F" jelenik meg. Indítsa el a mikro-SD-kártya formatálását a /SCAN gombbal. Az SD-kártya kijelzése addig villog, amíg be nem fejeződik a formatálás.
A felbontás beállítása
Nyomja meg a DPI gombot, hogy kiválassza a nagy vagy a kis felbontást. A kijelzőn megjelenik a nagy/kis felbontás szimbóluma.
A szkennelési mód beállítása
Válassza ki a C/BW gombbal a színes vagy a fekete/fehér szkennelési módot. A kijelzőn megjelenik a színes/monokróm szkennelési mód szimbóluma.
Szkennelés
Tartsa meg az egyik kezével az iratot. Állítsa a szkennert a szkennelés indítási helyére. Tartsa erősen a szkennert, és nyomja meg egyszer a /SCAN gombot.
Tolja lassan előre a szkennert, és tartsa közben nyugodtan a kezét, hogy a lehető legjobb eredményt érje el.
A szkennelés befejezéséhez nyomja meg egyszer a /SCAN gombot.
Állapotjelző LED
világít a zöld LED: folyik a szkennelés. nem világít a zöld LED: készenlét, ill. befejeződött a szkennelés. világít a piros LED: túl gyorsan folyik a szkennelés. Ez szkennelési hibákhoz vezethet. Indítsa
el újra a szkennelést.
nem világít a piros LED: nincs hiba a szkenneléssebességével. Folytassa a szkennelést.
A szkennelés akkor kezdődik el, amikor megnyomja a /SCAN-gombot.  A szkennelés befejezéséhez nyomja meg a /SCAN-gombot.
Használat
Összekötés a számítógéppel Kösse össze a készüléket a számítógéppel, ha a beszkennelt fájlokat a számítógépen akarja tárolni és szerkeszteni. Használja erre az együttszállított USB-kábelt. A számítógép cserélhető lemezegységnek ismeri fel a készüléket, ha be van dugva egy mikro-SD-kártya a
kártyarésbe. Miután összekötötte a készüléket a számítógéppel, kapcsolja be a /SCAN gombbal.
Hibakeresés
Probléma
Ok
Megoldás
A szkennert nem lehet bekapcsolni.
1. Gyengék az elemek.
2. Az elemek helytelen polaritással vannak berakva.
Cserélje ki az elemeket, vagy rakja be helyes polaritással az elemeket.
Nem lehet tárolni a képeket szkenneléskor.
1. A kártyarésbe nem mikro-SD-kártya van berakva.
2. Megtelt a memória.
3. Helytelenül lett formatálva a mikro-SD­kártya.
1. Rakjon be egy mikro-SD-kártyát a kártyarésbe.
2. Töltse le a képeket a számítógépre, hogy szabaddá váljon ismét a memóriaterület.
3. Lásd 6. oldalt.
Csatlakoztatás után a számítógép nem ismeri fel a szkennert. (Nem talál cserélhető lemezegységet.)
Csatlakozási hiba
1. Győződjön meg arról, hogy minden kábel jól
van-e csatlakoztatva. Esetleg indítsa újra a számítógépet.
2. Kapcsolja be a szkennert.
Az elemek csak rövid ideig tartanak ki.
Helytelen elemtípus.
Cserélje ki az elemeket új, alkáli típusú elemekkel.
Elmosódott kép
Piszkos a szkenner lencséje.
Tisztítsa meg a lencsét egy puha, száraz ruhával.
A hibajelző LED egy irat beszkennelése közben kigyullad.
Túl nagy a szkennelés sebessége. Nyomja meg ismét a /SCAN gombot
visszaállítás céljából és a szkennelés újraindításához.
A hibajelző LED bekapcsoláskor
kigyullad.
Újra kell kalibrálni a szkennert.
Végezzük el a kalibrálást a mellékelt lap segítségével.
Képszenzor
A4-es színes kontakt-képérzékelő
Érzékelők száma
5136 pont (1 - 5104 pont áll rendelkezésre)
Felbontás
kis felbontás: 300 x 300 DPI (standard) nagy felbontás: 600 x 600 DPI
maximális szkennelési sebesség egy A4-es irathoz
nagy feloldás színesben nagy feloldás monokrómban kis feloldás színesben kis feloldás monokrómban
13 másodperc 6,0 másodperc 3,0 másodperc 2,0 másodperc
kapacitás (egy 1 GB-os mikro-SD-kártya alapján). egy A4-es oldal beszkennelt fájljának a mérete A beszkennelt oldalak száma függ a tartalom komplexitásától.
600 DPI színes
220 fénykép (min.)
600 DPI monokróm
290 fénykép (min.)
300 DPI színes
780 fénykép (min.)
300 DPI monokróm
1280 fénykép (min.)
szkennelési szélesség
21 cm
szkennelési hosszúság
300 DPI:127 cm (max.), 600 DPI: 63,5 cm (max.)
Fájlformátum
JPG
Kijelző
a szkennelés állapotának a kijelzése
automatikus kikapcsolás
3 perc
USB-port
USB 2.0 nagysebességű
külső tároló
mikro-SD-kártya
Elem
2 db aIkáli ceruzaelem
Műszaki adatok
Konformitási nyilatkozat
A dnt GmbH ehelyt úgy nyilatkozik, hogy a Scandoo készülék megfelel az 1999/5/EU Irányelv alapvető követelményeinek és más lényeges előírásainak. A CE nyilatkozat megtalálható a www.dnt.de/konformitaet web-oldalon.
Környezetbarát ártalmatlanítás
A készülék az elhasznált elektromos és elektronikus készülékekre vonatkozó 2002/96/EK irányelv szerint van jelölve. Kérjük,
használja a lakhelye közelében lévő hulladékgyűjtő állomást az elektromos és elektronikus készülékek leadásához és
újrahasznosításához.
