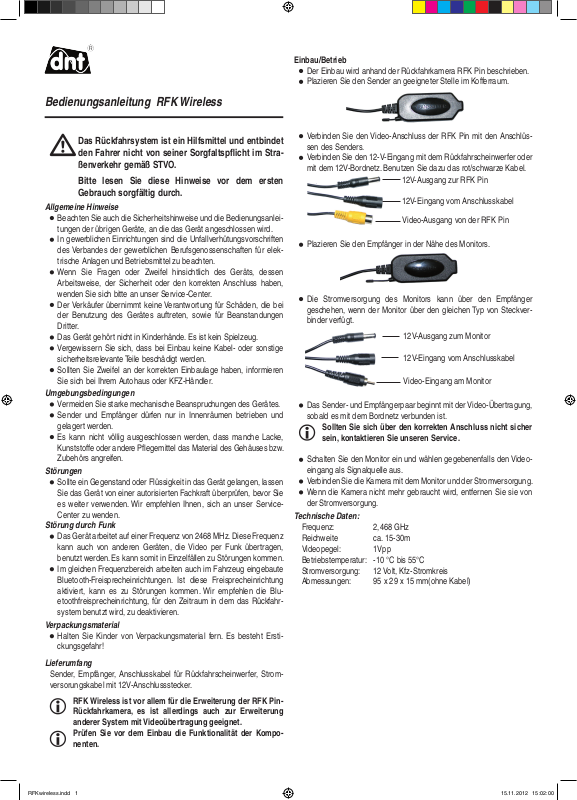

Bedienungsanleitung RFK Wireless
Einbau/Betrieb
Der Einbau wird anhand der Rückfahrkamera RFK Pin beschrieben.
Plazieren Sie den Sender an geeigneter Stelle im Kofferraum.
Das Rückfahrsystem ist ein Hilfsmittel und entbindet
den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO.
Bitte lesen Sie diese Hinweise vor dem ersten
Allgemeine Hinweise
Umgebungsbedingungen
Störungen
Störung durch Funk
Verpackungsmaterial
Gebrauch sorgfältig durch.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanlei-
tungen der übrigen Geräte, an die das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften
des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen
Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben,
wenden Sie sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei
der Benutzung des Gerätes auftreten, sowie für Beanstandungen
Dritter.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Vergewissern Sie sich, dass bei Einbau keine Kabel- oder sonstige
sicherheitsrelevante Teile beschädigt werden.
Sollten Sie Zweifel an der korrekten Einbaulage haben, informieren
Sie sich bei Ihrem Autohaus oder KFZ-Händler.
Vermeiden Sie starke mechanische Beanspruchungen des Gerätes.
Sender und Empfänger dürfen nur in Innenräumen betrieben und
gelagert werden.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke,
Kunststoffe oder andere Pflegemittel das Material des Gehäuses bzw.
Zubehörs angreifen.
Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen
Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie
es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-
Center zu wenden.
Das Gerät arbeitet auf einer Frequenz von 2468 MHz. Diese Frequenz
kann auch von anderen Geräten, die Video per Funk übertragen,
benutzt werden. Es kann somit in Einzelfällen zu Störungen kommen.
Im gleichen Frequenzbereich arbeiten auch im Fahrzeug eingebaute
Bluetooth-Freisprecheinrichtungen. Ist diese Freisprecheinrichtung
aktiviert, kann es zu Störungen kommen. Wir empfehlen die Blu-
etoothfreisprecheinrichtung, für den Zeitraum in dem das Rückfahr-
system benutzt wird, zu deaktivieren.
Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Ersti-
ckungsgefahr!
Verbinden Sie den Video-Anschluss der RFK Pin mit den Anschlüs-
sen des Senders.
Verbinden Sie den 12-V-Eingang mit dem Rückfahrscheinwerfer oder
mit dem 12V-Bordnetz. Benutzen Sie dazu das rot/schwarze Kabel.
12V-Ausgang zur RFK Pin
12V-Eingang vom Anschlusskabel
Video-Ausgang von der RFK Pin
Plazieren Sie den Empfänger in der Nähe des Monitors.
Die Stromversorgung des Monitors kann über den Empfänger
geschehen, wenn der Monitor über den gleichen Typ von Steckverbinder verfügt.
12V-Ausgang zum Monitor
12V-Eingang vom Anschlusskabel
Video-Eingang am Monitor
Das Sender- und Empfängerpaar beginnt mit der Video-Übertragung,
sobald es mit dem Bordnetz verbunden ist.
Sollten Sie sich über den korrekten Anschluss nicht sicher
sein, kontaktieren Sie unseren Service.
Schalten Sie den Monitor ein und wählen gegebenenfalls den Video-
eingang als Signalquelle aus.
Verbinden Sie die Kamera mit dem Monitor und der Stromversorgung.
Wenn die Kamera nicht mehr gebraucht wird, entfernen Sie sie von
der Stromversorgung.
Technische Daten:
Frequenz: 2,468 GHz
Reichweite ca. 15-30m
Videopegel: 1Vpp
Betriebstemperatur: -10 °C bis 55°C
Stromversorgung: 12 Volt, Kfz-Stromkreis
Abmessungen: 95 x 29 x 15 mm(ohne Kabel)
Lieferumfang
Sender, Empfänger, Anschlusskabel für Rückfahrscheinwerfer, Stromversorungskabel mit 12V-Anschlussstecker.
RFK Wireless ist vor allem für die Erweiterung der RFK Pin-
Rückfahrkamera, es ist allerdings auch zur Erweiterung
anderer System mit Videoübertragung geeignet.
Prüfen Sie vor dem Einbau die Funktionalität der Kompo-
nenten.
Serviceabwicklung
Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt
aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte
mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren.
Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr
Freitag von 8.00-16.00 Uhr
Hotline/Service: 06074 3714 31
E-Mail: support@dnt.de
Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes
gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme
unaufgeforderter Zusendungen zu verweigern oder entsprechende
Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.
Declaration of Conformity
Hiermit erklärt dnt GmbH, dass sich das Gerät RFK Wireless in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie Directive 1999/5/EG(R&TTE)
befindet.
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.
Umweltgerechte Entsorgung
Dieses Gerät ist entsprechend der europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete
Sammelstelle zur Rückgabe und Verwertung elektrischer und
elektronischer Altgeräte.
Garantiebedingungen
1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die
Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall
ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem
korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet.
2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit
sie auf Material oder Fabrikationsfehler zurückzuführen sind. Es bleibt
dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder
durch andere zu ersetzen. Weitergehende Ansprüche, gleich welcher
Art, sind ausgeschlossen. Ausgetauschte Teile gehen in unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.
3.
Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen
führen automatisch zum Erlöschen des Garantieanspruches.
4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch
unsachgemäße Behandlung, Nichtbeachtung der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung
entstehen.
5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit
nicht verlängert.
6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.
Inverkehrbringer:
Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach
Tel. +49 (0)6074 3714-0
Fax +49 (0)6074 3714-37
Service-Hotline +49 (0)6074 3714-31
Internet http://www.dnt.de
E-Mail dnt@dnt.de
Änderungen vorbehalten
