dnt RFK WiFi User Guide

www.conrad.pl

INSTRUKCJA OBSŁUGI

Bezprzewodowy system wideo cofania dnt WiFi RFK z aplikacją na

Smartphone

Nr produktu 398469

Strona 1 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Zasady Bezpieczeństwa 3 Zawartość zestawu 4

Instalacja 5 Pierwsze uruchomienie 9 Działanie 11 Dane techniczne 12

Zasady Bezpieczeństwa

Bezprzewodowy system cofania video dnt WiFi RFK jest urządzeniem pomocniczym dla kierowcy podczas manewrów parkingowych. Używanie systemu cofania video dnt WiFi RFK nie zwalnia kierowcy od przestrzegania przepisów o ruchu drogowym. Używanie smartfonu podczas jady samochodem może odbywać się tylko wtedy, jeśli

jest on zainstalowany w uchwycie.

Przed pierwszym uruchomieniem urządzenia bardzo proszę o zapoznanie się z instrukcją obsługi.

Informacje ogólne:

 Nie stawiać urządzenia na niestabilnej powierzchni w wyniku, czego może dojść do

upuszczenia i uszkodzenia urządzenia.

 Urządzenie nie jest zabawką - przechowuj urządzenie w miejscu niedostępnym dla dzieci.  Zapoznaj się z zasadami bezpieczeństwa i instrukcją obsługi smartfonu, do którego jest

podłączony system cofania video dnt WiFi RFK.

 Jeśli system wykorzystywany jest na obiektach przemysłowych i szczególnego przeznaczenia

zapoznaj się z odpowiednimi przepisami BHP.

 W szkołach, ośrodkach kształcenia lub innych placówkach tego typu obsługa systemu mogą

zajmować się osoby odpowiednio przeszkolone.

 W wypadku pytań dotyczących urządzenia, obsługi lub bezpieczeństwa skontaktuj się z

serwisem.

 Sprzedawca nie ponosi odpowiedzialności za szkody związane z wykorzystaniem systemu

cofania dnt WiFi RFK i wszelkich roszczenia osób trzecich.

Warunki ogólne użytkowania:

 Należy chronić urządzenie przed dużymi obciążeniami mechanicznymi, wibracjami i

uderzeniami mogącymi spowodować uszkodzenie urządzenia.

 Chroń urządzenie przed działaniem źródeł ciepła o wysokiej temperaturze (powyżej 60 ° C)

oraz unikaj bezpośredniej ekspozycji na światło słoneczne.

 Urządzenie charakteryzuje się klasą szczelności IP67 (odporności na pył i wodę).  Należy uważać na farby, rozpuszczalniki i inne preparaty chemiczne mogą one spowodować

uszkodzenie obudowy i samego urządzenia.

 W wypadku dostania się wody lub innego płynu do urządzenia należy skontaktować się z

serwisem przed dalszym użytkowaniem.

Strona 2 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

 Opakowanie urządzenia należy przechowywać z dala od dzieci istnieje niebezpieczeństwo

uduszenia się.

 Urządzenie pracuje na zasadzie bezprzewodowego dostępu do Internetu (WiFi). Nie można

wykluczyć, iż inne sieci WLAN mogą zakłócić transmisję danych.

Czyszczenie i konserwacja:

 Jeżeli urządzenie nie jest użytkowane należy przechowywać je w czystym i suchym miejscu.  Do czyszczenia urządzenia należy używać miękką suchą szmatkę.

Zawartość zestawu:

Ramka tablicy rejestracyjnej z kamerą

Nadajnik

Zestaw montażowy

Strona 3 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Widok urządzenia:

Instrukcja obsługi

Strona 4 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

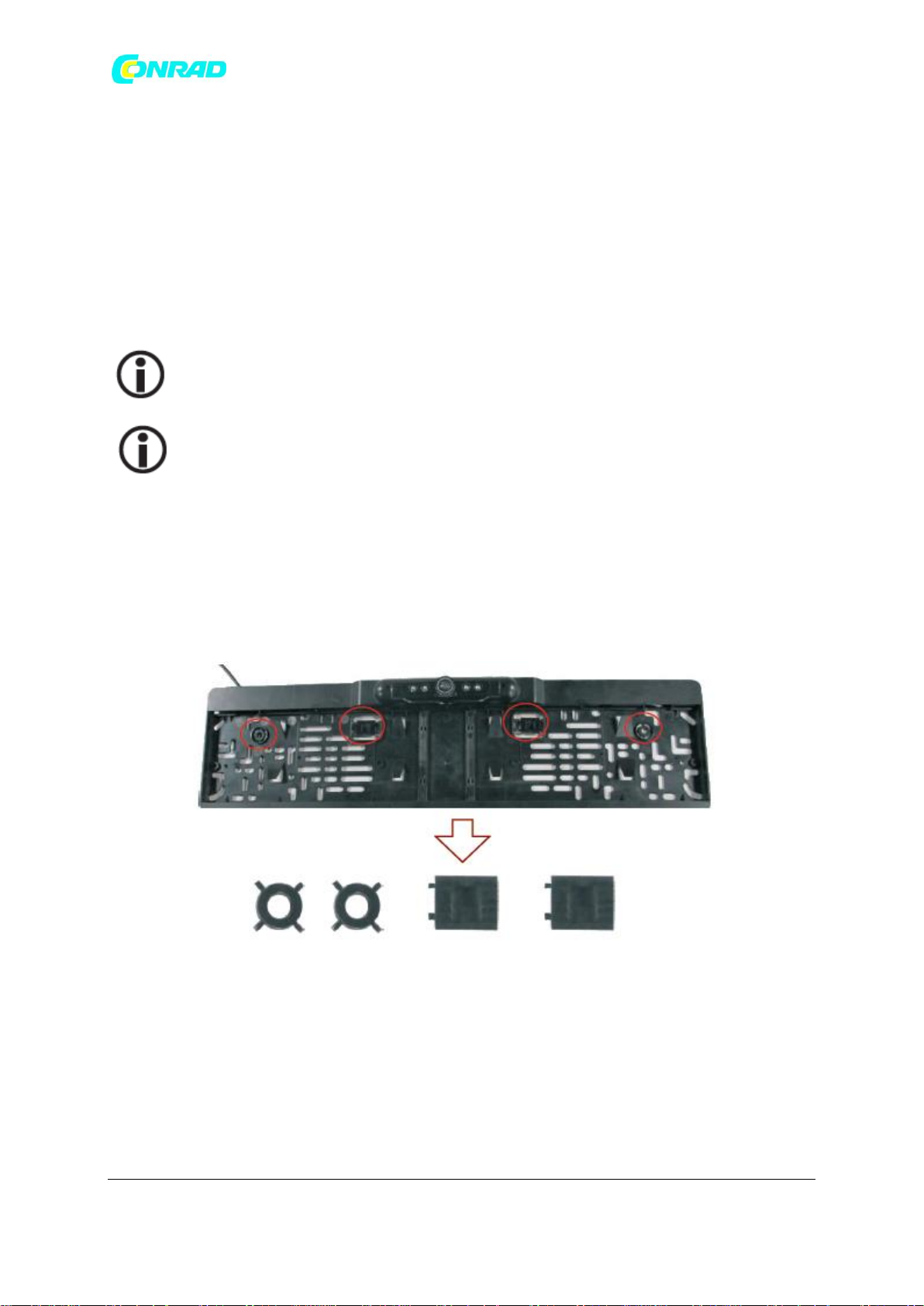

Instalacja:

Przed rozpoczęciem instalacji należy sprawdzić działanie komponentów i ich funkcjonalność. Zestaw posiadający ślady użytkowania nie podlega zwrotowi.

Może być konieczne użycie miernika napięcia w celu sprawdzenia polaryzacji złączą 12V

Przygotowanie i montaż wspornika tablicy rejestracyjnej i jednostki transmisji

Poniższe schematy przedstawiają kolejność montażu ramki tablicy rejestracji.

 Odłączyć łączniki AIDS montażowe od ramki tablicy rejestracyjnej.

 Usuń blokady transportowe.

Strona 5 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

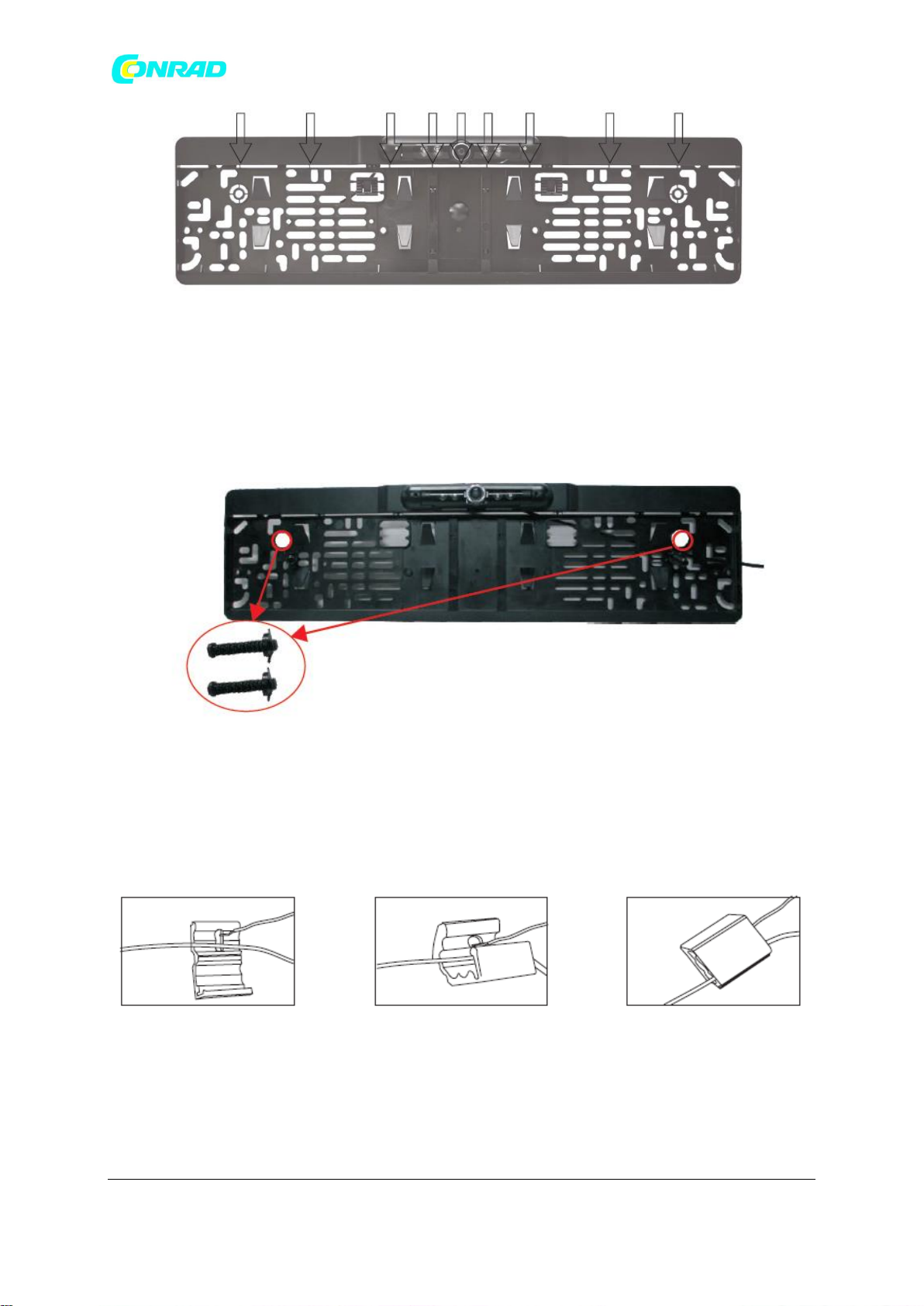

 Zamontuj ramkę tablicy rejestracji do samochodu.

 Przeciągnij kabel kamery do bagażnika i podłącz go do nadajnika.  Podłącz czarny kabel nadajnika do masy samochodu  Podłącz czerwony przewód nadajnika do dodatniego bieguna napięcia 12V samochodu.

Podłączanie za pomocą obejm kablowych Poniższy rysunek wyjaśniają zastosowanie dostarczonych obejm kablowych.

 Włóż kabel, do którego chcesz się podłączyć do gniazda obejmy kablowej.  Umieść kabel, który chcesz połączyć do drugiego gniazda obejmy kablowej.  Zamknij obejmę kablową.

Strona 6 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

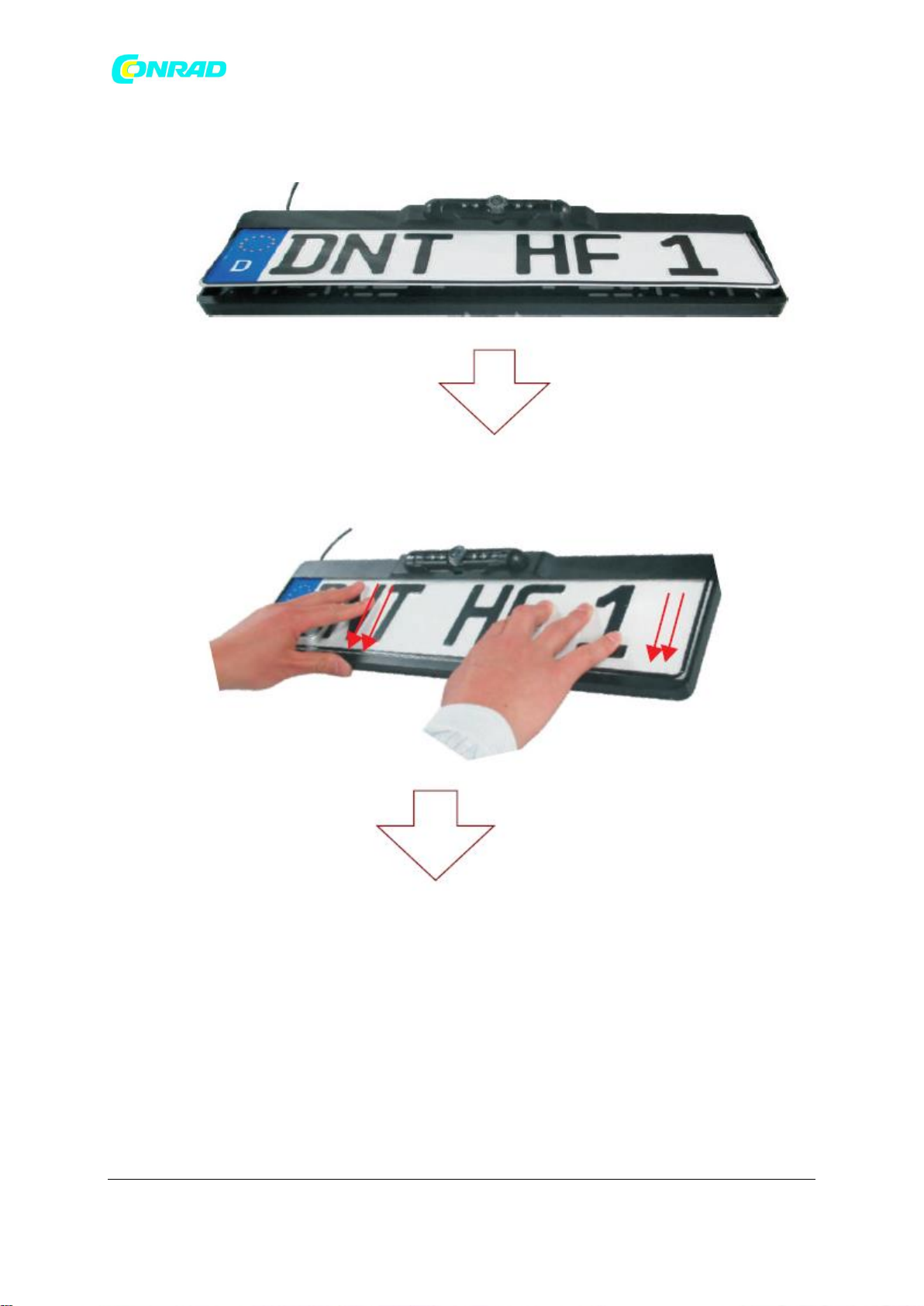

Montaż tablicy rejestracyjnej w ramce

 Wsuń tablice rejestracyjna pod kątem do górnego otworu ramki montażowej.

  Naciśnij tablicę rejestracyjną w kierunku ramki montażowej

 Przesuń tablicę rejestracyjna w dół ramki montażowej do momentu wyczucia oporu.

 Włóż zatrzaski blokujące z góry do ramki montażowej.

Strona 7 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

 Ustaw kąt „widzenia” kamery. Kąt ustawienia kamery zależy od wysokości samochodu i

wpływa na widoczność przeszkód z tyłu pojazdu. Prowadnice wyświetlane na ekranie smartfona dają wskazówkę na temat odległości do przeszkody. Instrukcja wykorzystywanej aplikacji w samrtfonie można znaleźć na dalszych stronach.

 Po ustawieniu kata kamery należy zabezpieczyć kamerę przed zmianą położenia skręcając

śruby boczne.

Uruchomienie:

Pobierz i zainstaluj aplikację

Bezprzewodowy system cofania video dnt WiFi RFK wykorzystuje do swojego działania aplikację na smartfon. Do wyboru są aplikacje na system iOS (4.0 +) i Android (2.2). Aplikacja jest dostępna do pobrania z odpowiedniego sklepu wspierającego dany system operacyjny.

iOS

 Otwórz AppStore.  W polu wyszukiwania wpisz RFK dnt lub WiFi.  Wybierz z wyników wyszukiwania WiFi RFK i

potwierdź instalację.

 Po zainstalowaniu aplikacji, można zobaczyć

następującą ikonę na smartfonie odpowiadającą aplikacji.

Strona 8 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Android

Konfigurowanie połączenia WiFi:

 Przejdź do menu ustawień  Otwórz zakładkę bezprzewodowego dostęp do

Internetu.

 Wybierz połączenie z dostępną siecią WiFi o nazwie

WIFICAMERA.

 Podczas pierwszego uruchomienia wprowadź

następujące hasło 88888888

.

Pobierz i zainstaluj aplikację:

 Otwórz PlayStore.  W polu wyszukiwania wpisz RFK dnt lub WiFi.  Wybierz z wyników wyszukiwania WiFi RFK i

potwierdź instalację.

 Po zainstalowaniu aplikacji, można zobaczyć

następującą ikonę na smartfonie odpowiadającą aplikacji.

Strona 9 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Działanie

 Uruchom aplikację.

Konfigurowanie połączenia WiFi:

 Przejdź do menu ustawień  Otwórz zakładkę bezprzewodowego dostęp do

Internetu.

 Wybierz połączenie z dostępną siecią WiFi o nazwie

WIFICAMERA.

 Podczas pierwszego uruchomienia wprowadź

następujące hasło 88888888

Strona 10 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

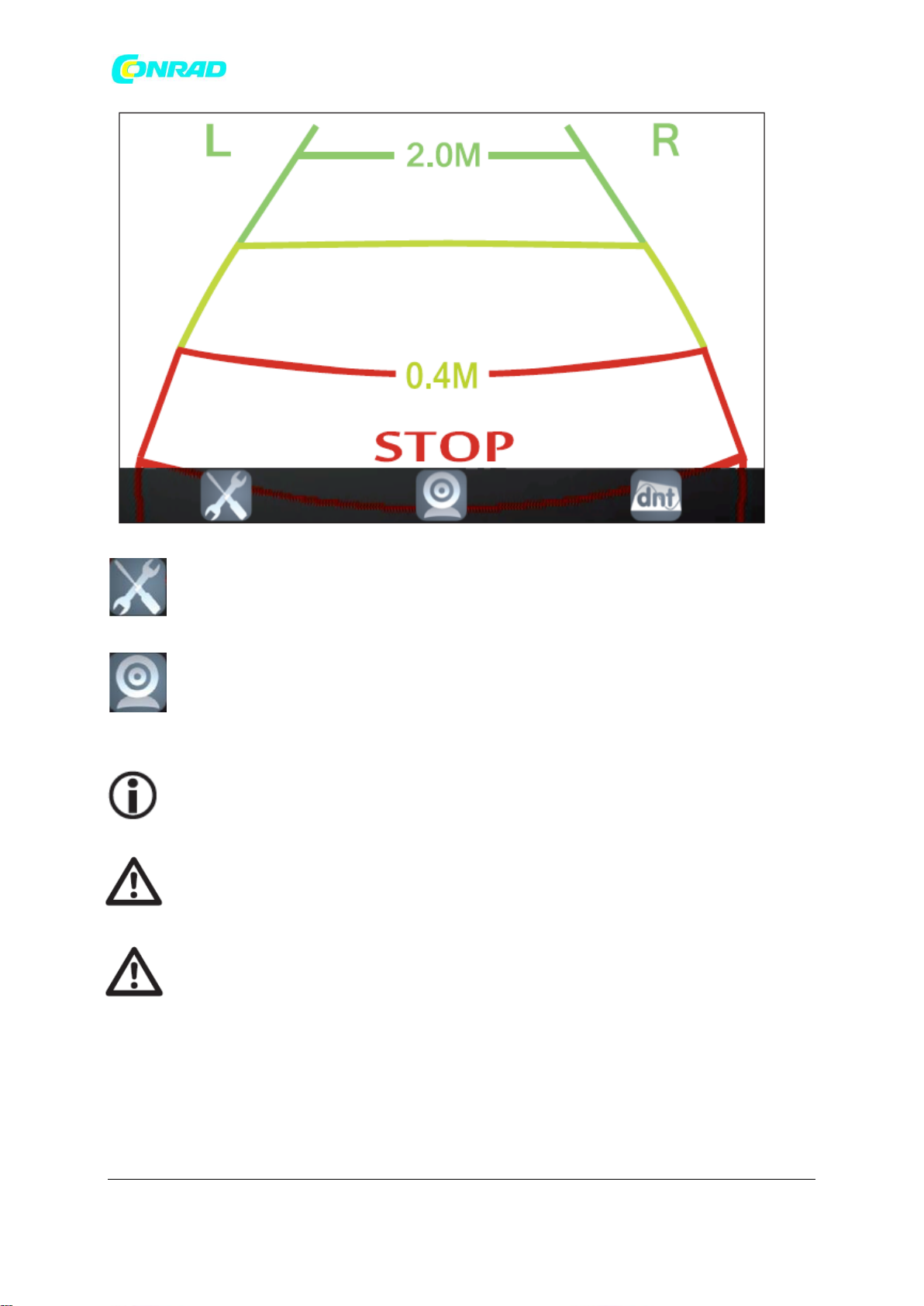

Ustawienia

Wskaźnik stanu: Szary-brak połączenia Biały-połączenie do WiFi RFK.

Menu aplikacji jest ukryte pojawia się po przez krótkie dotknięcie wyświetlacza smartfona.

Wyświetlana podczas pracy aplikacji siatka odległości jest tylko pomocą do oszacowania odległości od przeszkody. W celu nauki dokładnego odczytu odległości na siatce zaleca się przeprowadzić ćwiczenia na zamkniętym wyłączonym z ruchu bezpiecznym placu

manewrowym.

Podczas pracy systemu podczas przesyłania obrazu z kamery do smartfonu występuje

opóźnienie czasowe. Fakt ten spowodowany jest uwarunkowaniami technicznymi

przesyłanego sygnału. Opóźnienie w przesyłaniu obrazu może wahać się w zakresie od pół do jednej sekundy. Podczas wykonywania manewrów należy brać poprawkę na wspomniane opóźnienie.

Dane techniczne

Kamera Czujnik obrazu CMOS

Strona 11 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

http://www.conrad.pl

Rozdzielczość 640x480 pikseli Modulacja FM

Kąt 110 ° Wyjście RF moc 6mW Min. Oświetlenie 0,5 Lux Zasięg nocnego oświetlenia IR 4m

Zasilanie: przez nadajnik Prąd max: 150mA (w tym nadajnikiem) Zakres temperatur pracy: -10 - +50 ° C Wymiary: 528 x 137 x 40 mm Waga: 252g

Nadajnik Zasilanie 12V Protokół IEEE 802.11 b / g / n Modulacja DSS (CCK, DQPSK, DBPSK) OFDM (BPSK, QPSK, 16QAM, 64QAM) WPA2 Zasięg: do 10m Zakres temperatur: -10 - +50 ° C Rozmiar: 71x35, 5x12, 3 mm

Strona 12 z 12

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl
