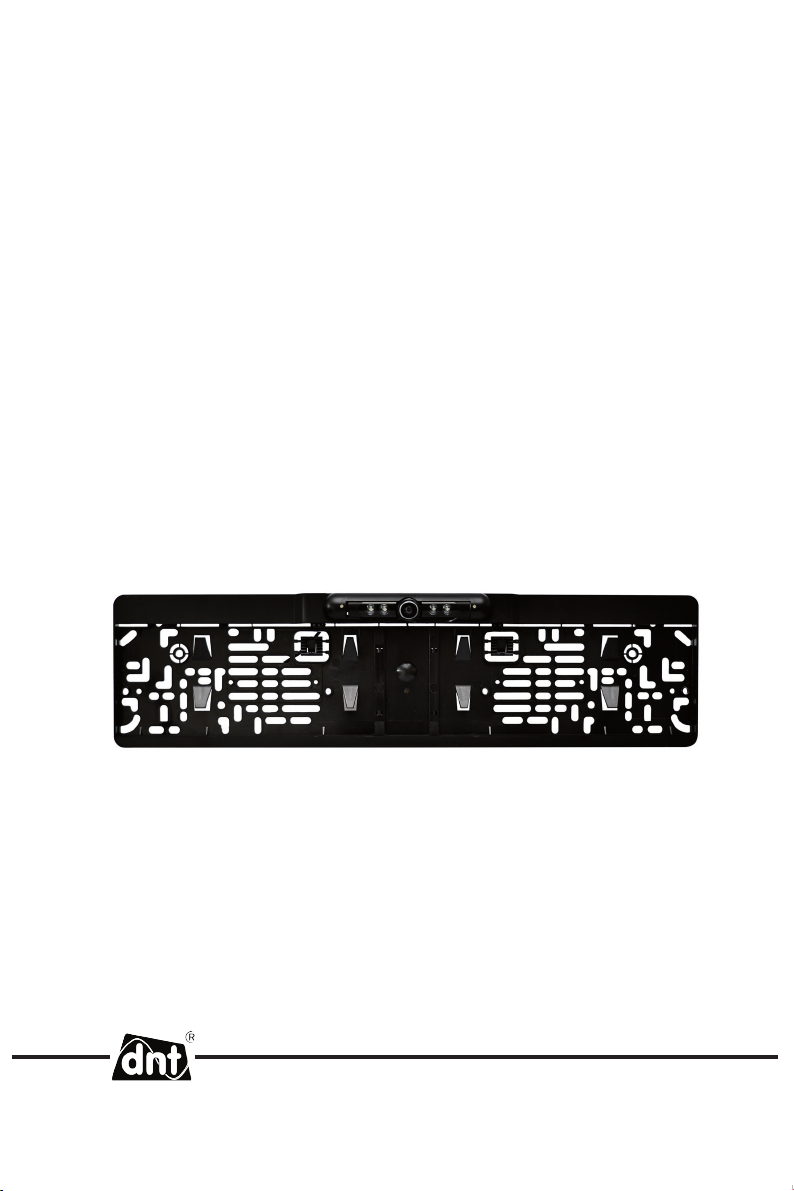

dnt RFK WiFi User Guide [de]

RFK WiFi

Bedienungsanleitung

Sicherheitshinweise .......................................... 3

Gerätebeschreibung

Lieferumfang .....................................................4

Inhalt

Geräteansicht ....................................................4

Inbetriebnahme .................................................5

App herunterladen und installieren ...................8

Technische Daten ............................................11

Deutsch

CE-Erklärung ..................................................12

Umweltgerechte Entsorgung ...........................12

Serviceabwicklung ..........................................13

Garantiebedingungen......................................15

Inverkehrbringer:

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

Änderungen vorbehalten

- 2 -

Sicherheitsbestimmungen

Das Rückfahrsystem ist ein Hilfsmittel und entbindet den Fahrer

nicht von seiner Sorgfaltspflicht im Straßenverkehr gemäß STVO.
Beachten Sie auch, dass das Smartphone im Auto nur benutzt
werden darf, wenn es fest in einer Halterung steckt.

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

Allgemeine Hinweise

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann

das Gerät beschädigt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen

Geräte, an die das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der

gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beach-

ten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben

elektronischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit

oder den korrekten Anschluss haben, wenden Sie sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des

Gerätes auftreten, sowie für Beanstandungen Dritter.

Umgebungsbedingungen

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor

Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperatur-

schwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heiz-

körpern.
Die Kamera ist IP 67 Spritzwasser- und Staubgeschützt. Die Sendeeinheit darf nur in Innen-

räumen betrieben werden.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder ander

Pflegemittel das Material des Gehäuses bzw. Zubehörs angreifen.

Störungen

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von

einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen

Ihnen, sich an unser Service-Center zu wenden.

Verpackungsmaterial

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

Reinigung und Pflege

Bewahren Sie das Gerät bei Nichtgebrauch immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch.

Störung durch Funk

Das Gerät arbeitet mit WLAN. Es kann nicht ausgeschlossen werden, dass andere WLAN-

Netze die Übertragung stören.

- 3 -

Sicherheitshinweise

Deutsch

Geräteansicht

Lieferumfang

Deutsch

Kennzeichenhalterung mit Kamera Sender

Montagematerial Bedienungsanleitung

Geräteansicht

Infrarot-LEDs
Kamera

Anschlusskabel an
12V

Halterung

Anschlusskabel

Anschlusskabel zur
Kamera

- 4 -

Einbau

Prüfen Sie vor dem Einbau die Funktionalität der Komponenten.

Ein bereits verbautes Produkt ist von der Rücknahme ausgeschlos­sen.

Vorbereitung und Einbau der Nummernschildhalterung und der Sendeeinheit

Sie benötigen gegebenenfalls ein Spannungsmessgerät, um die Polarität des

12V-Anschlusses zu messen.

Die nachfolgenden Darstellungen zeigen in der Abfolge das Einsetzen des Kennzeichens.

Brechen Sie die Verschlüsse/Befestigungshilfen aus der Halterung.

Entfernen Sie die Transportsicherungen.

Deutsch

Befestigen Sie die Halterung anstelle Ihrer bisherigen Halterung am Fahrzeug.

Führen Sie das Kamerakabel in den Kofferraum ein und verbinden es mit der Sendeeinheit.
Verbinden Sie das schwarze Anschlusskabel des Senders mit der Fahrzeugmasse.
Verbinden Sie das rote Anschlusskabel des Senders mit dem Pluspol der 12V Bordspan-

nung.

- 5 -

Inbetriebnahme

Benutzung der Kabelklemmen

Die nachstehenden Bilder erklären die Benutzung der mitgelieferten Kabelklemmen.

Deutsch

Legen Sie das Kabel mit dem Sie eine Verbindung herstellen möchten in die Klemme
Legen Sie das 2. Kabel dazu.
Verschließen Sie die Klemme.

Schieben Sie das Kennzeichen in die obere Öffnung.

Drücken Sie das Kennzeichen in Richtung Halterung.
Schieben Sie das Kennzeichen zuletzt bis zum Anschlag nach unten.

- 6 -

Inbetriebnahme

Setzen Sie die Verschlüsse von oben in die Halterung ein.

Stellen Sie die Kamera in einen Winkel, bei dem Sie abhängig von der Höhe des Kennzei-

chens vom Boden, eine gute Sicht nach hinten haben. Die eingeblendeten Hilfslinien im

Smartphone geben Ihnen einen Anhalt zum Abstand. Dieser ist auf jeden Fall zu kontrollie-

ren. Erklärungen zur Installation der Smartphone App finden Sie auf den nächsten Seiten.

Anschließend drehen Sie die Schrauben auf beiden Seiten der Kamera fest.

Deutsch

- 7 -

Inbetriebnahme

App herunterladen und Installieren

Für die RFK WiFi erhalten Sie für Apple iOS( ab 4.0) und Android( ab 2.2) eine passende App.
Zum Download und der Installation folgen Sie der Beschreibung.

iOS:

Öffnen Sie den Appstore.

Deutsch

Im Suchfeld geben Sie dnt oder RFK Wifi.
Wählen Sie unter den Suchergebnissen RFK Wifi und

bestätigen mit Öffnen.

Nachdem die App installiert ist, sehen Sie eine entspre-

chende Icone.

Einrichtung der WiFI-Verbindung:

Gehen Sie in Einstellungen.

Öffnen Sie WLAN.
Wählen Sie als WLAN-Verbindung WIFICAMERA aus

Bei der Erstinbetriebnahme geben Sie Im folgenden Dialog

als Password 88888888 ein.

- 8 -

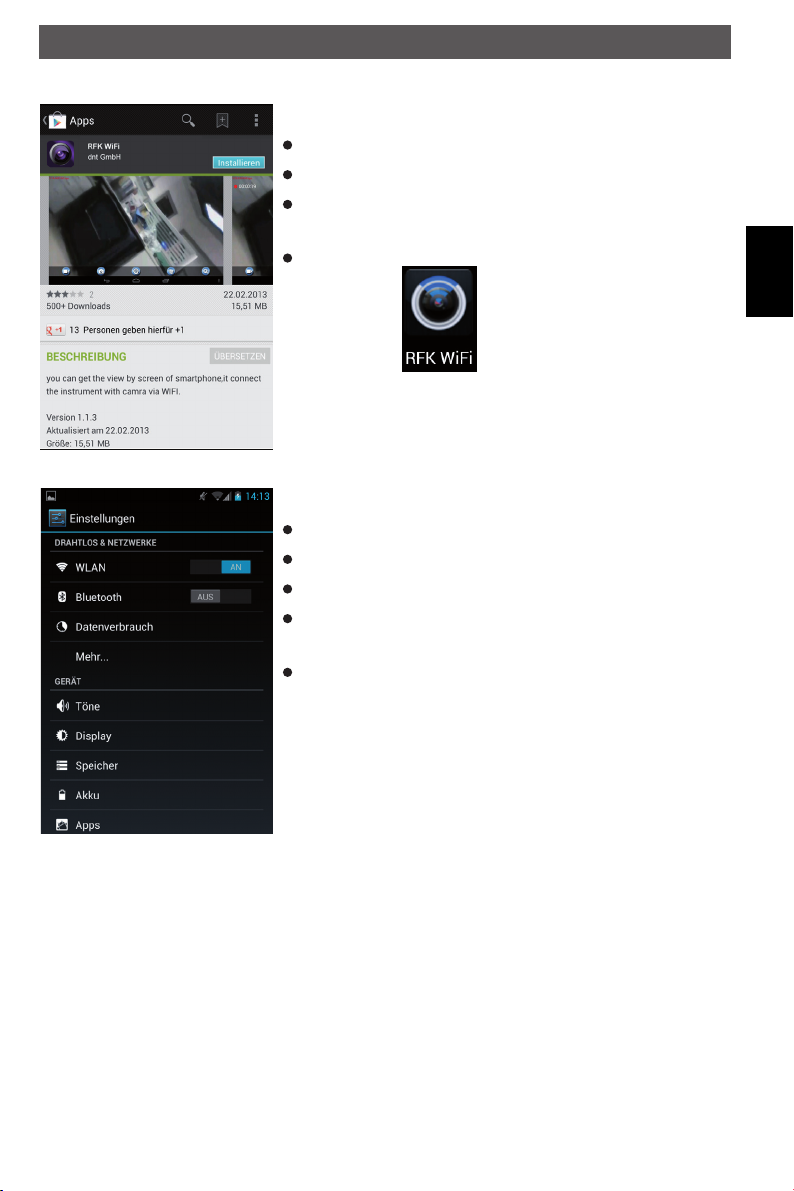

Android:

Inbetriebnahme

Download und Installation der App:

Öffnen Sie den Playstore.
Im Suchfeld geben Sie dnt oder RFK Wifi ein.
Wählen Sie unter den Suchergebnissen RFK Wifi und

bestätigen mit Installieren.

Nachdem die App installiert ist, sehen Sie eine entspre-

chende Icone

Einrichtung der WiFI-Verbindung:

Gehen Sie auf Einstellungen.
Tippen Sie auf WLAN.
In der WLAN-Liste wählen Sie WIFICAMERA aus.

Bei der Erstinbetriebnahme geben Sie das Passwort ein:

88888888.

Die Verbindung wird hergestellt.

auf dem Bildschirm.

Deutsch

- 9 -

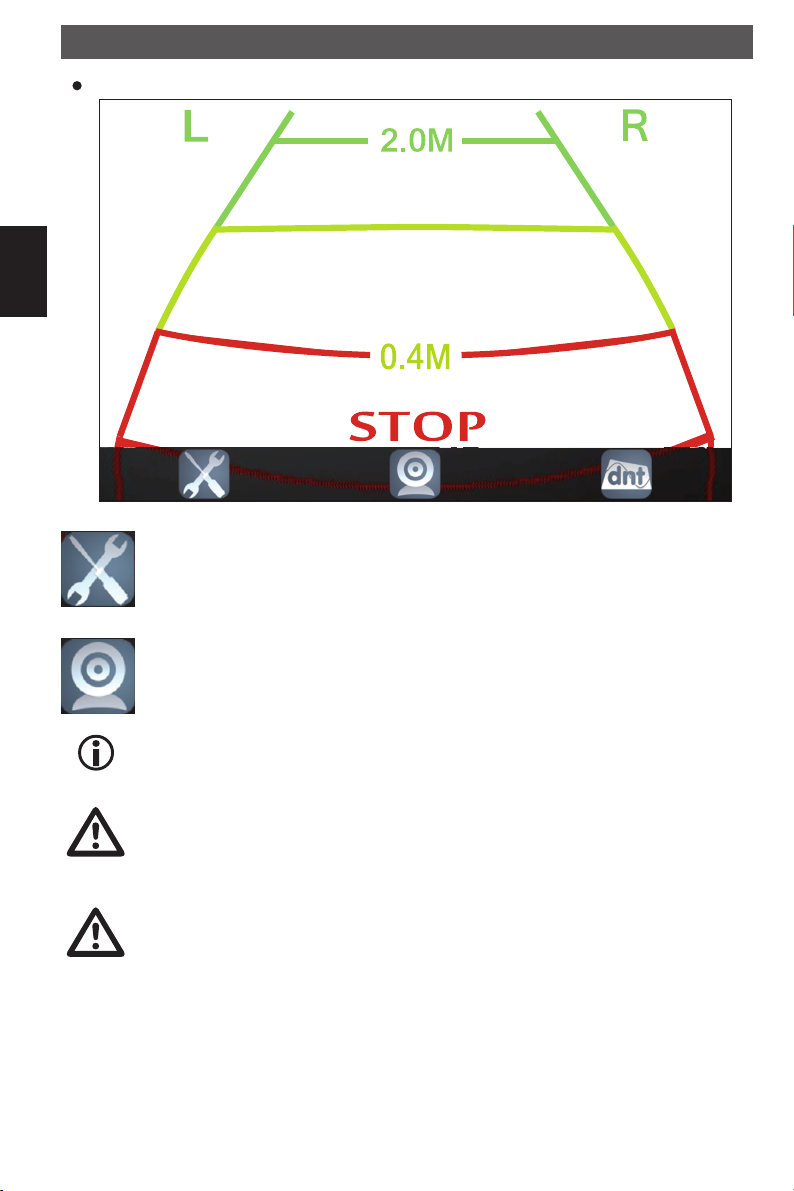

Betrieb

Starten Sie die App.

Deutsch

Einstellungen

SSID (Name) der RFK WiFi ändern.

Wenn Sie den Namen ändern, müssen Sie die Verbindung über die WLAN -Einstel­lungen neu herstellen.

Statusanzeige:

grau- keine Verbindung
Weiß- Verbindung zum RFK WiFi hergestellt.

Durch kurzes Tippen auf das Display wird das Menü ausgeblendet.

Die eingeblendeten Linien sind lediglich als Hilfe zum Einschätzen des Abstan-

des gedacht. Um ein Gefühl dafür zu bekommen, sollten Sie eine Fahrübung
durchführen.

Bei der Übertragung der Bilder kommt es systembedingt zu einer Verzögerung.

Diese Verzögerung liegt im Bereich von einer halben bis einer Sekunde. Sie sol­lten diese Zeit beim Rückwärtsfahren berücksichtigen.

- 10 -

Technische Informationen

Kamera

Bildsensor CMOS
Auflösung 640x480 Pixel
Modulationsart FM
Bildwinkel 110°
HF-Ausgangsleistung 6mW
min. Beleuchtung 0,5Lux
IR Nachtsichtbereich 4m
Stromversorgung versorgt über den Sender
Strom max. 150mA (inkl. Sender)
Temperaturbereich -10 - +50°C
Abmessungen 528 x 137 x 40 mm
Gewicht 252g

Transmitter

Spannungsversorgung 12V
Protokoll IEEE 802.11 b/g/n
Modulationsart DSS(CCK,DQPSK, DBPSK), OFDM(BPSK,QPSK,16QAM,64QAM)
Verschlüsselung WPA2
Reichweite bis ca. 10m
Temperaturbereich -10 - +50°C
Größe 71x35,5x12,3 mm

Deutsch

- 11 -

Konformitätserklärung

Hiermit erklärt dnt GmbH, dass sich das Gerät RFK WiFi in Übereinstimmung mit den grundle­genden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/
EG(R&TTE) und 2004/104EC(EMV) befindet..

Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.

Deutsch

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro­und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune einge­richtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer
Altgeräte.

- 12 -

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie
sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbin­dung, um eine Serviceabwicklung zu vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr
Freitag von 8.00-16.00 Uhr

Hotline/Service: 06074 3714 31
E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere
Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behal­ten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende
Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.

Deutsch

- 13 -

Deutsch

- 14 -

Garantiebedingungen

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die Garantiezeit beginnt mit der Übergabe des
Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten
Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie­leistung verpflichtet.

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie auf Material oder Fabrikationsfehler
zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder durch andere
zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in
unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.

3.

Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen führen automatisch zum Erlöschen des Garantiean­spruches.

4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung
der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.

5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.

6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.

Warranty regulations

1. In general the European warranty regulations are valid. Warranty starts with receipt of unit. In a warranty case,
please submit the unit together with invoice, unit pass and error description. Without these documentary evidence
we are not obliged to a warranty performance.

2. During warranty period we repair all constructional or material defects which are caused by a manufacturing fault.
It is in the decision of the manufacturer to change or replace defective parts/units. Further claims are excluded.
Changed parts will automatically go over into our property. We will not be held responsible for future damages.

3. Manipulation on the unit through non-authorized companies/persons automatically leads to an end of warranty
period.

4. Excluded of warranty claims are damages due to improper treatment, not following the manual, oxidation of batter­ies, permanent usage.

5. The initial warranty period is not extended because of repair or replacement of parts.

6. These warranty regulations are valid in the Federal Republik of Germany.

Application de la garantie

1. L‘application de la garantie est soumise aux dispositions légales. La période de garantie débute à la remise de
l‘appareil. En cas d‘application de la garantie, nous demandons que soit restitué l‘appareil accompagné de son
justificatif d‘achat (ticket de caisse, facture ou autres), la carte de l‘appareil dûment renseignée et une description
précise du défaut. Sans ces éléments, nous ne sommes pas tenus d‘assurer les prestations de garantie.

2. Pendant la période de garantie, nous réparons gratuitement tous les défauts, dans la mesure où il s‘agit de défauts
matériels ou de fabrication. Le fabricant est libre de réparer les pièces / appareils défectueux ou de les remplacer.
Aucune autre requête, de quelque nature que ce soit, ne sera prise en compte. Les pièces remplacées sont notre
propriété. Nous déclinons toute responsabilité pour les éventuels dommages consécutifs.

3. Toute intervention sur l‘appareil, effectuée par des sociétés / ou des personnes non autorisées par nos soins,
entraîne automatiquement l‘annulation de la garantie.

4. Sont exclus de la garantie, tous les dommages résultant d‘une utilisation non conforme, du non respect de la notice
d‘utilisation, de l‘épuisement des piles/ou du déchargement des accus et de l‘usure normale liée à l‘utilisation.

5. La réparation ou le remplacement des pièces ne prolonge en aucun cas la période de garantie initiale.

6. Les présentes conditions de garantie s‘appliquent à l‘Allemagne fédérale.

Garantievoorwaarden

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het toestel. In
geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het correct ingevulde
toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.

Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.

2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of fabricatie­fouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te vervangen. Verdere
aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden onze eigendom. Wij zijn niet
aansprakelijk voor gevolgschade.

3. Ingrepen aan het toestel door niet door ons geautoriseerde firma‘s/personen leiden automatisch tot het vervallen
van de garantieclaim.

4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de gebruik­saanwijzing, uitgelopen accu‘s/batterijen en slijtage door bediening.

5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.

6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

- 15 -

RFK WiFi

Garantiekarte Warranty card
Carte de garantie Garantiekaart

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach
Tel. [phone]
Fax [phone]
Service-Hotline [phone]
Internet http://www.dnt.de
Email [e-mail]

Serien Nr.
Serial no.
N° de série
Seienr.

Kaufdatum:
Date of purchase:
Date d’achat:

Koopdatum:

Stempel und Unterschrift des Händlers

Stamp and signature of the dealer
Cachet de signature du revendeur

Stempel en handtekening van de handelaar

RFK3.5 rev1
