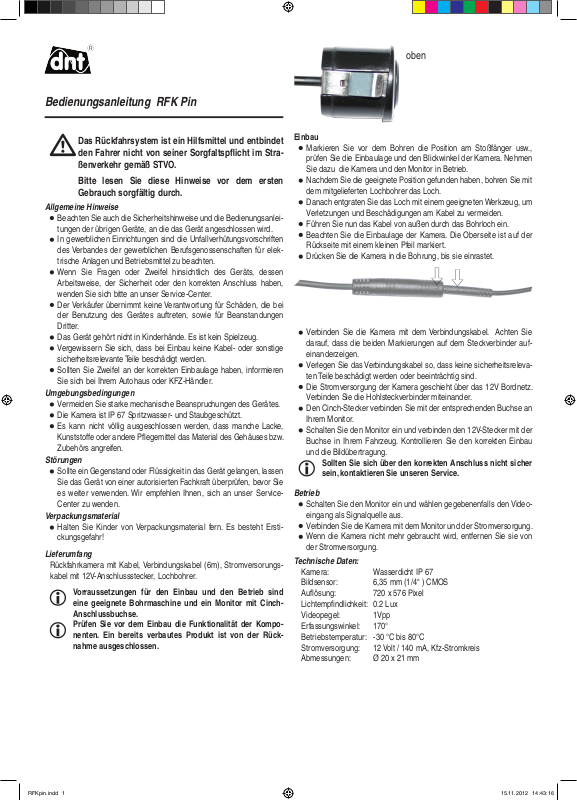

dnt RFK Pin User manual [de]

Bedienungsanleitung RFK Pin

oben

Das Rückfahrsystem ist ein Hilfsmittel und entbindet

den Fahrer nicht von seiner Sorgfaltspflicht im Stra­ßenverkehr gemäß STVO.

Bitte lesen Sie diese Hinweise vor dem ersten

Allgemeine Hinweise

Umgebungsbedingungen

Störungen

Verpackungsmaterial

Lieferumfang

Rückfahrkamera mit Kabel, Verbindungskabel (6m), Stromversorungs­kabel mit 12V-Anschlussstecker, Lochbohrer.

Gebrauch sorgfältig durch.

Beachten Sie auch die Sicherheitshinweise und die Bedienungsanlei-

tungen der übrigen Geräte, an die das Gerät angeschlossen wird.

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften

des Verbandes der gewerblichen Berufsgenossenschaften für elek­trische Anlagen und Betriebsmittel zu beachten.

Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen

Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben,
wenden Sie sich bitte an unser Service-Center.

Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei

der Benutzung des Gerätes auftreten, sowie für Beanstandungen

Dritter.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Vergewissern Sie sich, dass bei Einbau keine Kabel- oder sonstige

sicherheitsrelevante Teile beschädigt werden.
Sollten Sie Zweifel an der korrekten Einbaulage haben, informieren

Sie sich bei Ihrem Autohaus oder KFZ-Händler.

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes.
Die Kamera ist IP 67 Spritzwasser- und Staubgeschützt.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke,

Kunststoffe oder andere Pflegemittel das Material des Gehäuses bzw.

Zubehörs angreifen.

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen

Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie

es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-

Center zu wenden.

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Ersti-

ckungsgefahr!

Vorraussetzungen für den Einbau und den Betrieb sind

eine geeignete Bohrmaschine und ein Monitor mit Cinch­Anschlussbuchse.

Prüfen Sie vor dem Einbau die Funktionalität der Kompo-

nenten. Ein bereits verbautes Produkt ist von der Rück­nahme ausgeschlossen.

Einbau

Markieren Sie vor dem Bohren die Position am Stoßfänger usw.,

prüfen Sie die Einbaulage und den Blickwinkel der Kamera. Nehmen
Sie dazu die Kamera und den Monitor in Betrieb.

Nachdem Sie die geeignete Position gefunden haben, bohren Sie mit

dem mitgelieferten Lochbohrer das Loch.

Danach entgraten Sie das Loch mit einem geeigneten Werkzeug, um

Verletzungen und Beschädigungen am Kabel zu vermeiden.
Führen Sie nun das Kabel von außen durch das Bohrloch ein.
Beachten Sie die Einbaulage der Kamera. Die Oberseite ist auf der

Rückseite mit einem kleinen Pfeil markiert.
Drücken Sie die Kamera in die Bohrung, bis sie einrastet.

Verbinden Sie die Kamera mit dem Verbindungskabel. Achten Sie

darauf, dass die beiden Markierungen auf dem Steckverbinder auf-

einanderzeigen.
Verlegen Sie das Verbindungskabel so, dass keine sicherheitsreleva-

ten Teile beschädigt werden oder beeinträchtig sind.
Die Stromversorgung der Kamera geschieht über das 12V Bordnetz.

Verbinden Sie die Hohlsteckverbinder miteinander.
Den Cinch-Stecker verbinden Sie mit der entsprechenden Buchse an

Ihrem Monitor.
Schalten Sie den Monitor ein und verbinden den 12V-Stecker mit der

Buchse in Ihrem Fahrzeug. Kontrollieren Sie den korrekten Einbau

und die Bildübertragung.

Sollten Sie sich über den korrekten Anschluss nicht sicher

sein, kontaktieren Sie unseren Service.

Betrieb

Schalten Sie den Monitor ein und wählen gegebenenfalls den Video-

eingang als Signalquelle aus.
Verbinden Sie die Kamera mit dem Monitor und der Stromversorgung.
Wenn die Kamera nicht mehr gebraucht wird, entfernen Sie sie von

der Stromversorgung.

Technische Daten:

Kamera: Wasserdicht IP 67
Bildsensor: 6,35 mm (1/4‘‘ ) CMOS
Auflösung: 720 x 576 Pixel
Lichtempfindlichkeit: 0.2 Lux
Videopegel: 1Vpp
Erfassungswinkel: 170°
Betriebstemperatur: -30 °C bis 80°C
Stromversorgung: 12 Volt / 140 mA, Kfz-Stromkreis
Abmessungen: Ø 20 x 21 mm

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt
aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte
mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceab­wicklung zu vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr
Freitag von 8.00-16.00 Uhr
Hotline/Service: 06074 3714 31
E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Ser­vice-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes
gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme
unaufgeforderter Zusendungen zu verweigern oder entsprechende
Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.

Declaration of Conformity

Hiermit erklärt dnt GmbH, dass sich das Gerät RFK Pin in Übereinstim­mung mit den grundlegenden Anforderungen und den übrigen einschlä­gigen Bestimmungen der Richtlinie 2004/108/EC befindet.
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.
