RFK Integro 3.5

Bedienungsanleitung
user manual

Sicherheitshinweise .......................................... 3

Gerätebeschreibung

Lieferumfang .....................................................4

Inhalt

Geräteansicht .................................................4-5

Inbetriebnahme ................................................. 6

Technische Daten ..............................................9

Serviceabwicklung ............................................ 9

Deutsch

CE-Erklärung .................................................. 20

Umweltgerechte Entsorgung ...........................20

Garantiebedingungen......................................23

Inverkehrbringer:

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

Änderungen vorbehalten

- 2 -

Sicherheitsbestimmungen

Das Rückfahrsystem ist ein Hilfsmittel und entbindet den Fahrer

nicht von seiner Sorgfaltspfl icht im Straßenverkehr gemäß STVO.

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig

Allgemeine Hinweise

Umgebungsbedingungen

Störungen

Verpackungsmaterial

Reinigung und Pfl ege

Störung durch Funk

durch.

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann

das Gerät beschädigt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen

Geräte, an die das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der

gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beach-

ten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben

elektronischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit

oder den korrekten Anschluss haben, wenden Sie sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des

Gerätes auftreten, sowie für Beanstandungen Dritter.

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor

Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperatur-

schwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heiz-

körpern.
Die Kamera ist IP 67 Spritzwasser- und Staubgeschützt. Der Monitor und die Sendeeinheit

dürfen nur in Innenräumen betrieben werden.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder ander

Pfl egemittel das Material des Gehäuses bzw. Zubehörs angreifen.

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von

einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen

Ihnen, sich an unser Service-Center zu wenden.

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

Bewahren Sie das Gerät bei Nichtgebrauch immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch.

Das Gerät arbeitet auf einer Frequenz von 2468 MHz. Diese Frequenz kann auch von ande-

ren Geräten, die Video per Funk übertragen, benutzt werden. Es kann somit in Einzelfällen

zu Störungen kommen.

- 3 -

Sicherheitshinweise

Deutsch

Geräteansicht

Im gleichen Frequenzbereich arbeiten auch im Fahrzeug eingebaute Bluetooth-Freisprechein-

richtungen. Ist diese Freisprecheinrichtung aktiviert, kann es zu Störungen kommen. Wir
empfehlen die Bluetoothfreisprecheinrichtung, für den Zeitraum in dem das Rückfahrsystem
benutzt wird, zu deaktivieren.

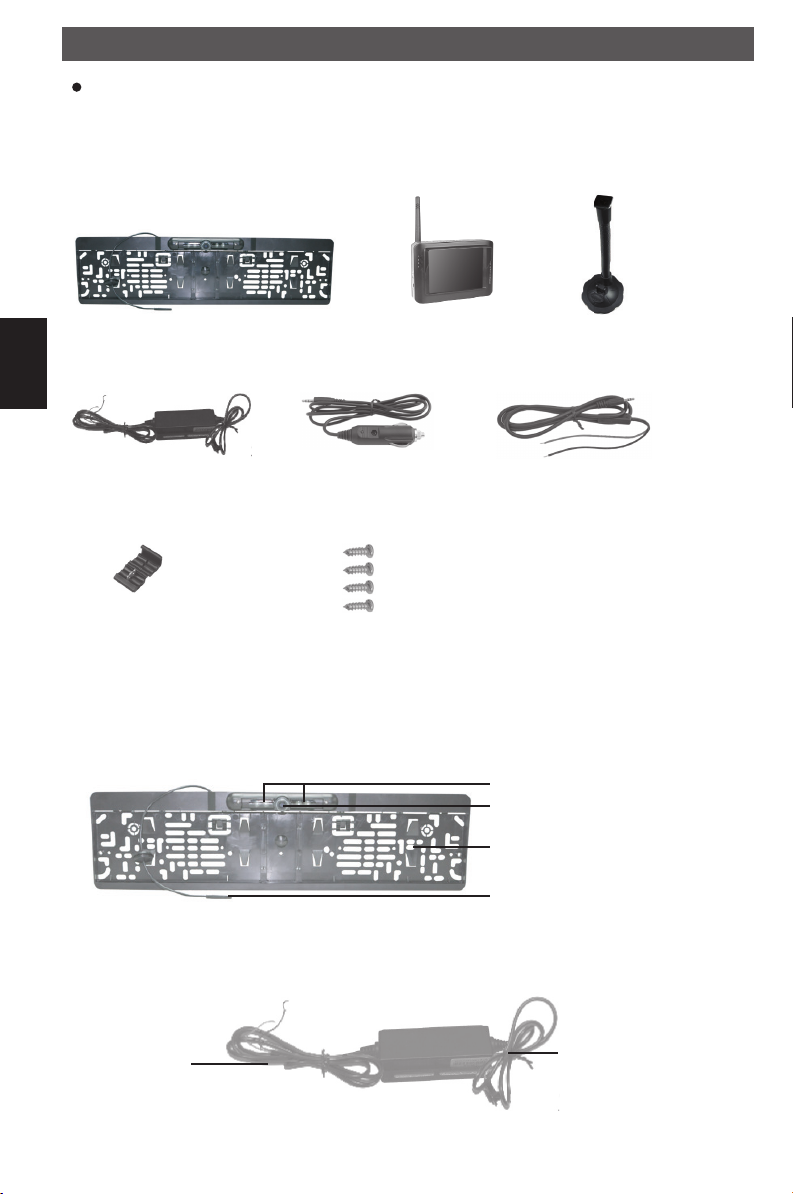

Lieferumfang

Deutsch

Kennzeichenhalterung 8,89 cm TFT Farbmonitor Saughalter

Sender Anschlusskabel für Anschlusskabel für
12V-Anschlussbuchse Direktanschluss

Kabelklemmen Metallschrauben Bedienungsanleitung

Geräteansicht

Kennzeichenhalterung mit Kamera

Infrarot-LED
Kamera

Halterung

Anschlusskabel

Sender

Anschlusskabel zum
Rückfahrschein­werfer

- 4 -

Anschlusskabel zur
Kamera

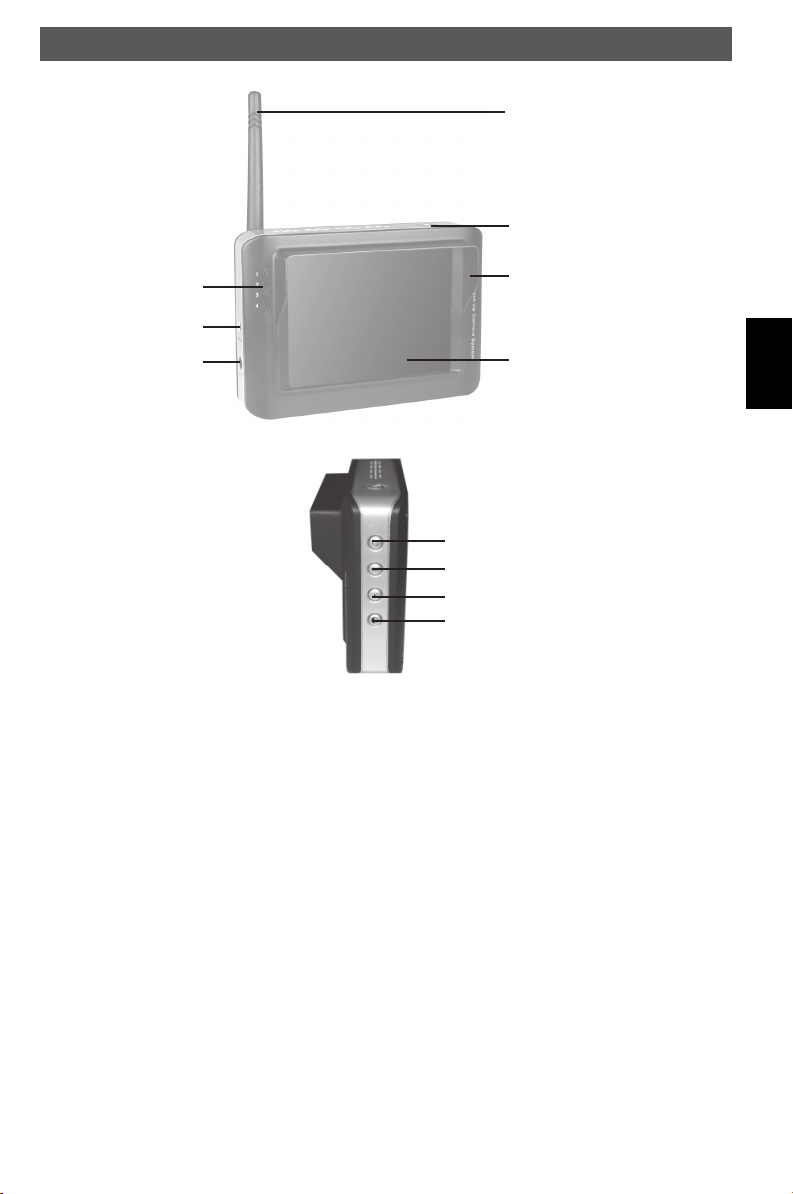

Farbmonitor

Geräteansicht

Antenne

Ein/Aus

Kanalanzeige

AV-In

12V-Eingang

Bilddrehung

Kanalwahlschalter

Helligkeit
Kontrast

Tastenerklärung

Ein/Aus: Drücken Sie diese Taste, um den Bildschirm ein/aus zu schalten.
Bilddrehung: Durch wiederholtes Drücken wird das Bild gedreht.
Kanalwahlschalter: Dient zum Umschalten des Empfangskanals. (Der Sender wird standard-

mäßig mit Kanal 4 ausgeliefert.
Helligkeit: Drücken Sie diese Taste, um die Bildschirmhelligkeit einzustellen.
Kontrast: Drücken Sie diese Taste, um den Bildschirmkontrast einzustellen.

Blendschutz

Display

Deutsch

- 5 -

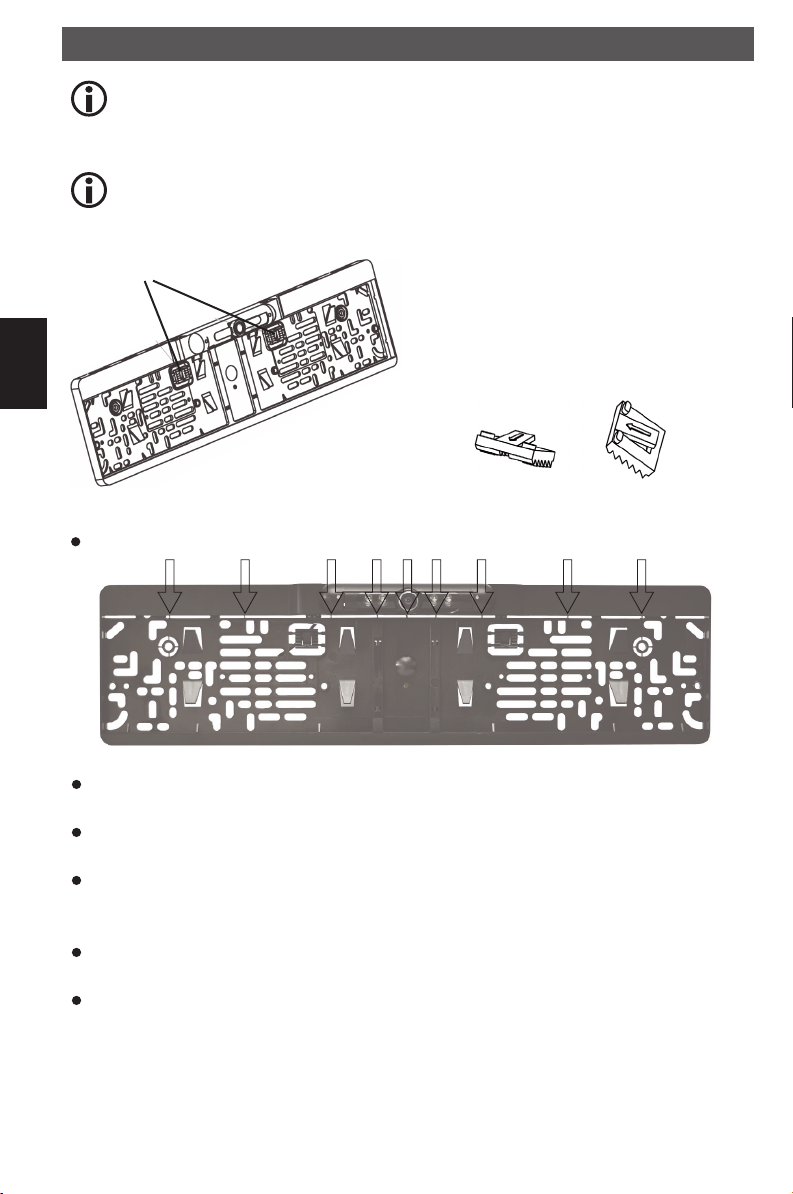

Inbetriebnahme

Prüfen Sie vor dem Einbau die Funktionalität der Komponenten. Ein

bereits verbautes Produkt ist von der Rücknahme ausgeschlossen.

Vorbereitung und Einbau der Nummernschildhalterung und der Sendeeinheit

Sie benötigen gegebenenfalls ein Spannungsmessgerät, um die Polarität des

Rückfahrlichtes zu messen.

Brechen Sie die beiden Verschlüsse aus der Halterung.

Deutsch

Verschlüsse

Entfernen Sie die Transportsicherungen.

Befestigen Sie die Halterung anstelle Ihrer bisherigen Halterung am Fahrzeug.
Führen Sie das Kamerakabel in den Kofferraum ein und verbinden es mit der Sendeeinheit.
Befestigen Sie die Sendeeinheit im Kofferraum.
Verbinden Sie das schwarze Anschlusskabel des Senders mit der Fahrzeugmasse.
Verbinden Sie das rote Anschlusskabel des Senders mit dem Pluspol des Rückfahrschein-

werfers. Falls Sie die Kamera dauerhaft betreiben möchten, verbinden Sie das rote Kabel mit
Dauerplus.

Stellen Sie die Kamera in einen Winkel, bei dem Sie abhängig von der Höhe des Kennzei-

chens vom Boden, eine gute Sicht nach hinten haben. Die eingeblendeten Hilfslinien im
Monitor geben Ihnen einen Anhalt zum Abstand. Dieser ist auf jeden Fall zu kontrollieren.

Anschließend drehen Sie die Schrauben auf beiden Seiten der Kamera fest.

- 6 -

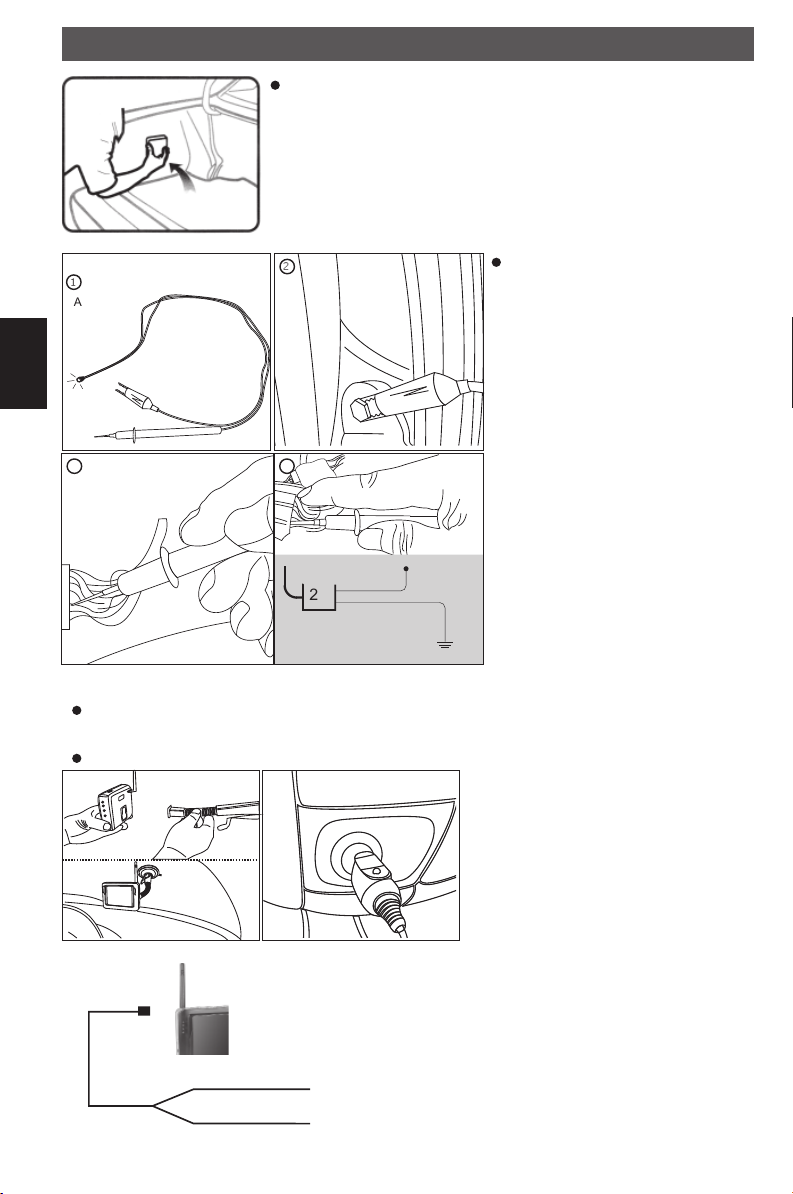

Inbetriebnahme

Installation des Monitors

Befestigen Sie den Saughalter an der Windschutzscheibe.
Verbinden Sie den Monitor mit der Bordspannung. Benutzen Sie dazu das 12V-Anschlusska-

bel oder wahlweise das Anschlusskabel für Direktanschluss an die Bordspannung.

Hohlstecker
zum Monitor

schwarz an Fahrzeugmasse

Deutsch

rot an +12V

Falls nicht bereits voreingestellt, schalten Sie den Monitor auf Kanal 4.

Wenn Ihr 12V-Anschluss Dauerplus führt, schalten Sie den Monitor beim Verlas-

sen des Fahrzeuges aus.

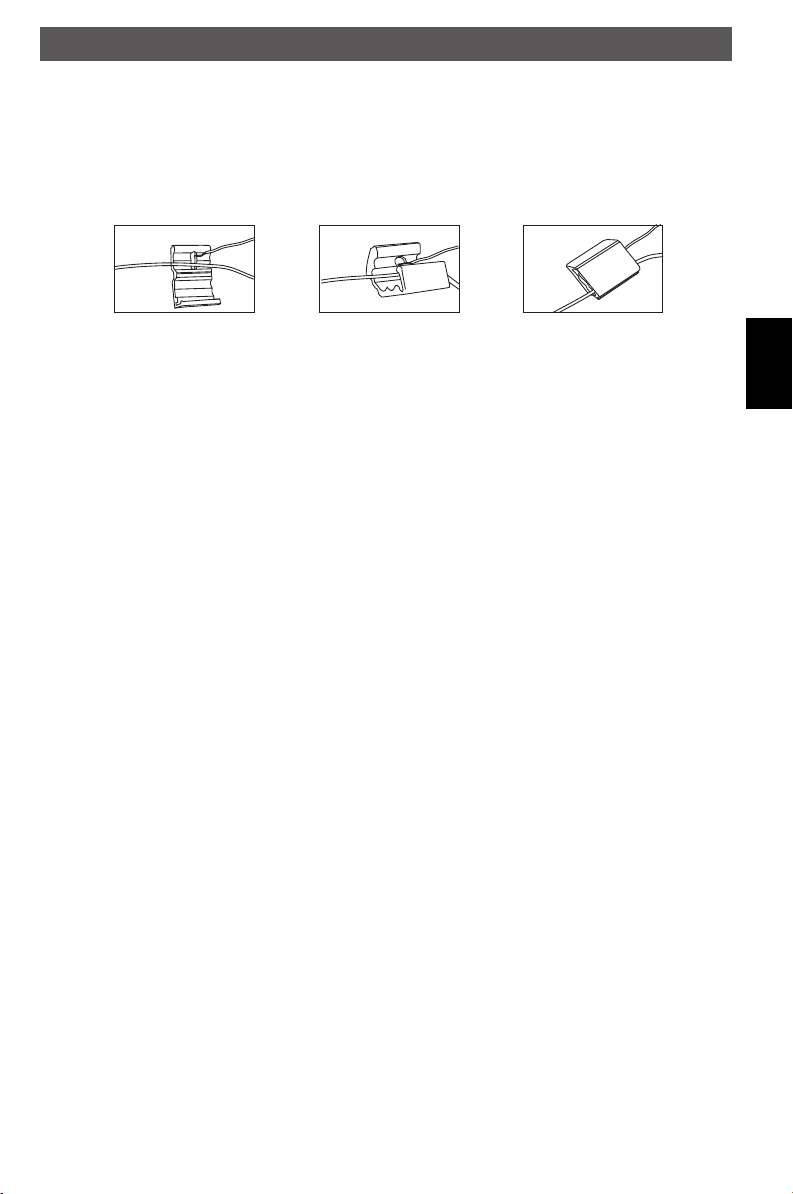

Benutzung der Kabelklemmen

Die nachstehenden Bilder erklären die Benutzung der mitgelieferten Kabelklemmen

Legen Sie das Kabel mit
dem Sie eine Verbindung
herstellen möchten in die
Klemme

Legen Sie das 2. Kabel
dazu.

- 7 -

Verschließen Sie die
Klemme.

Inbetriebnahme

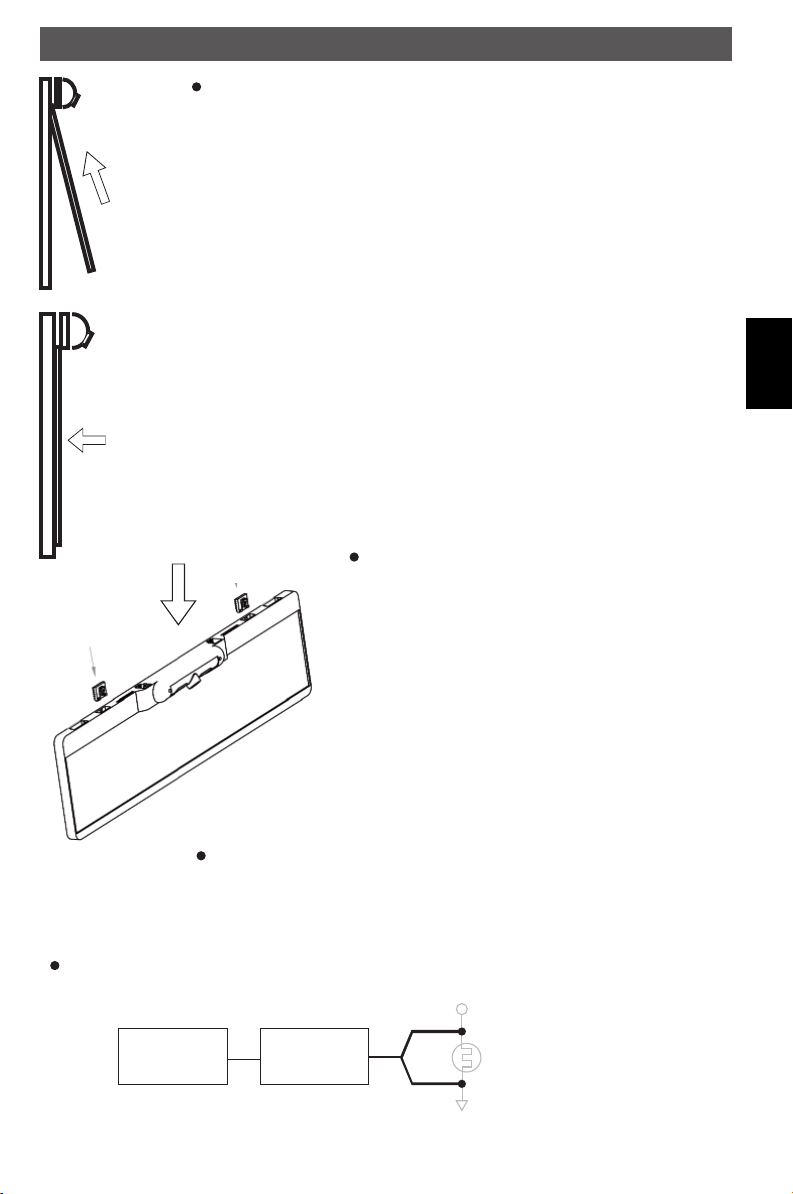

Kennzeichen in die Halterung einsetzen

Die nachfolgenden Zeichnungen zeigen in der Abfolge das Einsetzen des Kennzeichens.

Deutsch

Schieben Sie das Kennzeichen in die obere Öffnung.

Drücken Sie das Kennzeichen in Richtung Halterung.

Schieben Sie das Kennzeichen zuletzt bis zum Anschlag nach unten.

Setzen Sie die Verschlüsse von oben in die Halterung ein.

- 8 -
