SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 75 45 48 www.conrad.si

NAVODILA ZA UPORABO

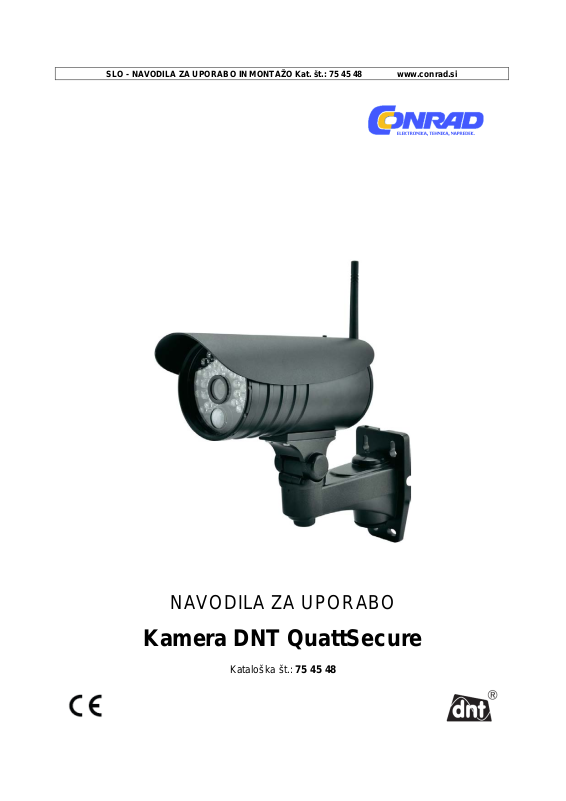

Kamera DNT QuattSecure

Kataloška št.: 75 45 48

2

Kazalo

) in velikim

Varnostni napotki ................................................................ ............... ........................... .......... 2

Splošni napotki ............. ........................... ............... ........................... ............... .................... 2

Pogoji okolice .................................................................................... ............... .................... 2

Motnje .................................................................................................................................. 3

Embalaža ...................................... ............... ............................ .............. ............................ .. 3

Predvidena uporaba ................................................................................................................ 3

Vsebina paketa ......................... ............... ........................... ............... ........................... .......... 3

Sestavni deli naprave .............................................................................................................. 4

Zadnja stran kamere ................................ ............... ........................... ............... ................... 4

Priprava na uporabo in montaža ............................ ............... ........................... ............... ........ 4

Montaža kamere ...................................... ............... ........................... ............... ................... 4

Tehnični podatki ...................................................................................................................... 5

Izjava o skladnos ti ........................... .............. ............................ ............... ............................... 5

Okolju prija zno o d st ranjevanje ..................... ........................... .............. .................................. 5

Garancijski lis t ............................ ............... ........................... ............... .................................... 6

Varnostni napotki

Prosimo, da pred prvo uporabo naprave pozorno preberete te napotke.

Splošni napotki

•.Naprave nikoli ne postavljate na nestabilno podlago. Naprava se lahko pri padcu

..poškoduje.

• Naprava ne sodi v otroške roke. Naprava ni igrača.

• Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih priključite

..na to napravo.

•.V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne

..naprave in obratna sredstva Sindikata obrtnih delavcev.

•.V šolah in izobraževalnih ustanovah, hobi delavnicah ali delavnicah samopomoči mora

..uporabo elektronskih izdelkov odgovorno nadzorovati ustrezno izobraženo osebje.

• Če imate vprašanja ali dvome glede delovanja, varnosti ali pravilne priključitve naprave, ki

..niso bila zadostno odgovorjena v teh navodilih za uporabo, se obrnite na našo servisno
..službo.

• Prodajalec ne prevzema odgovornosti za škodo, ki nastane pri uporabi te naprave, kot tudi

..ne za pritožbe tretjih oseb.

Pogoji okolice

• Kamera ima vrsto zaščite IP66. To pomeni, da je neprepustna za prah in je zaščitena pred

..močnim vodnim curkom.

• Izogibajte se močnim mehanskim obremenitvam naprave. Zaščitite jo pred vibracijami in

..močnimi udarci, ne tresite je in pazite, da vam ne pade iz rok.

•.Naprave ne izpostavljajte visokim temperaturam (nad 60 ℃

..nihanjem.

• Ni možno popolnoma izključiti, da nekateri laki, umetne mase ali sredstva za nego pohištva

..ne bodo napadla materiala ohišja oz. opreme naprave. Za preprečitev neželenih sledi na
..pohištvu poskrbite, da se naprava ne bo nahajala v bližini občutljivih površin.

3

Motnje

• Če v napravo zaide kak predmet ali tekočina, naj napravo preveri pooblaščen strokovnjak.

..Šele nato jo lahko spet začnete uporabljati. Priporočamo, da se obrnete na našo servisno
..službo.

Embalaža

• Embalaža naj ne pride v otroške roke. Obstaja nevarnost zadušitve!

Predvidena uporaba

IR-kamera QuattSecure je namenjena nadgradnji osnovnega kompleta oz. kot nadomestilo

za obstoječo kamero QuattSecure. Uporabljate jo lahko samo v kombinaciji z monitorjem

QuattSecure. S povezavo m onitorja in kamere je dosežen prenos, pri katerem ne prihaja do
motenj in ki je v veliki meri varen pred prisluškovanjem. Kamero lahko na prostem

uporabljate na razdalji do 300 metrov od monitorja. Če se vmes nahajajo stene ali pa

naprave uporabljate v hiši, se ta razdalja zmanjša. Domet pri nočnem gledanju znaša pribl.
15 metrov. Vgrajen IR-filter omogoča tudi jasen prikaz podrobnosti. Drugačna uporaba ni
dovoljena.

Vsebina paketa

V nasprotju z običajnimi brezžičnimi kamerami pri kompletu QuattSecure

prenos poteka digitalno. S tem so izključene motnje v signalu. Vendar pa
video ni ves čas tekoč.

Kamera z držalom, napajalnik, antena in material za montažo

4

Sestavni deli naprave

Prikaz povezave (zelen)

Prikaz delovanja (rdeč)

Infrardeče LED

Leča kamere

Senzor gibanja

Stensko držalo za kamero

Zadnja stran kamere

Tipka za prijavo

kamere na monitor

Antena

Antenski
priključek

Napajalni
kabel

Priprava na uporabo in montaža

Montaža kamere

Kamero lahko pritrdite samo na steno. Naklonski kot in vrtenje lahko nastavite z inbus
ključem.

Preden pritrdite kamero ali monitor, izvedite kratek test delovanja in
vzpostavite povezavo. Nadaljnje napotke najdete v navodilih za uporabo
osnovnega kompleta ali profesionalnega kompleta QuattSecure.

V bližini kamere potrebujete električno vtičnico.

5

Tehnični podatki

Slikovni senzor: ............................................................................. 0,5 mm (1/5”) barvni CMOS

Video ločljivost: ................................................................................... 640 x 480 slikovnih točk

Kot gledanja: ....................................................................................................................... 55°

Infrardeči domet/nočno gledanje: ............................................................................. pribl. 15 m

Napajanje: .................................................................................................................. 5 V=, 1 A

Velikost: ................................................................................... 134 x 64 x 78 mm (brez držala)

Teža: ................................................................................................................................ 805 g

Temperatura pri delovanju: ................................................................................. -10 do +50 °C

Vrsta zaščite: ..................................................................................................................... IP66

Izjava o skladnosti

S tem podjetje Dnt Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs
GmbH, Voltastr, 4, D-63128 Dietzenbach, Nemčija, izjavlja, da naprava
QuattSecure izpolnjuje zahteve naslednjih direktiv:

Direktiva o radijski opremi in telekomunikacijski terminalski opremi 1999/5/ES
(R&TTE)

ES 300 328 V 1.7.1 (2006-10)
ES 301 489-1 V1.8.1 (2008-04)
ES 301 489-17 V2.1.1 (2009-05)
ES 60950-1:2006+A11:2009
ES 62311:2008

Direktiva o okoljsko primerni zasnovi izdelkov, povezanih z energijo 2009/125/ES (ErP)

Uredba komisije št. 278/2009

Okolju prijazno odstranjevanje

To napravo je treba odstraniti v skladu z evropsko direktivo o odpadni električni in
elektronski opremi OEEO (2002/96/ES). Odslužene električne in elektronske
naprave oddajte na ustreznem zbirališču odpadkov svoje občine.

Baterije ne sodijo med gospodinjske odpadke. Odslužene baterije oddajte na

ustreznih zbirališčih.

Distributer:

Drahtlose Nachrichtentechnik

Entwicklungs- und Vertriebs GmbH

Voltastraße 4

D-63128 Dietzenbach

Nemčija

Telefon: [phone]

Faks: [phone]

Servisna služba: [phone]

Spletna stran: http://www.dnt.de

E-pošta: [e-mail]

Pridržujemo si pravico do sprememb.

6

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST

Izdelek: Kamera DNT QuattSecure
Kat. št.: 75 45 48

248

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.

Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
