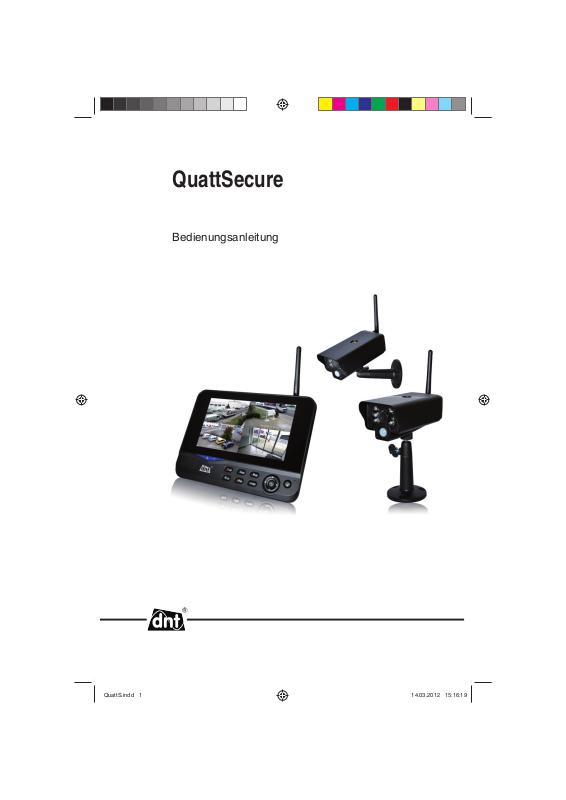

QuattSecure

Bedienungsanleitung

Sicherheitshinweise .......................................... 3

Gerätebeschreibung

Lieferumgang .................................................... 4

Inhalt

Geräteansicht .................................................5-6

Fernbedienung .................................................. 7

Inbetriebnahme/Montage .................................. 7

SD-Karte/Speichermedium ............................... 8

Deutsch

Erstinbetriebnahme ........................................... 8

Display-Symbole ...............................................9

Videoaufzeichnung ............................................9

manuelle Aufzeichnung .................................9

zeitgesteuerte Aufzeichnung .........................9

alarmgesteuerte Aufzeichnung ...................10

Wiedergabe/Löschen ...................................... 11

AV-Ausgang ..................................................... 11

Systemeinstellungen ....................................... 12

Kameraeinstellungen ......................................15

Kopplung .......................................................15

Aktivieren ...................................................... 17

PIP (Videoqualität) ........................................17

Technische Daten ............................................18

CE-Erklärung .................................................. 18

Umweltgerechte Entsorgung ...........................18

Garantiebedingungen......................................19

Inverkehrbringer:

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

Änderungen vorbehalten

- 2 -

Sicherheitsbestimmungen

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

Allgemeine Hinweise

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann

das Gerät beschädigt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen

Geräte, an die das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der

gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beach-

ten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben

elektronischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit

oder den korrekten Anschluss haben, wenden Sie sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des

Gerätes auftreten, sowie für Beanstandungen Dritter.

Umgebungsbedingungen

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor

Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperatur-

schwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heiz-

körpern.
Schützen Sie das Gerät vor Feuchtigkeit. Gebrauchen Sie es nicht in Räumen mit hoher

Luftfeuchtigkeit, z.B. im Badezimmer.
Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunststoffe oder Möbel-

pfl egemittel das Material des Gehäuses bzw. Zubehörs angreifen. Um unliebsame Spuren

auf den Möbeln zu vermeiden, halten Sie das Gerät von empfi ndlichen Flächen fern.

Störungen

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von

einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen

Ihnen, sich an unser Service-Center zu wenden.

Batterien

Batterien (Batteriesatz oder eingesetzte Batterien) dürfen nicht übermäßiger Wärme wie

Sonnenschein, Feuer oder dergleichen ausgesetzt werden.

Verpackungsmaterial

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

Reinigung und Pfl ege

Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch.

Sicherheitshinweise

Deutsch

- 3 -

Lieferumfang

Im Gegensatz zu den üblichen drahtlosen Kameras geschieht beim QuattSecure

die Übertragung digital. Damit kann das Signal nicht gestört werden. Allerdings

Lieferumfang

Deutsch

1x Kamera mit Halter (QuattSecure Starterset) Monitor 2x Netzteil (QuattSecure Starterset)
4x Kamera mit Halter (QuattSecure Profi set) 5x Netzteil (QuattSecure Profset)

ist das Video nicht kontinuierlich fl ießend.

Je nach Set kann sich der Lieferumfang unterscheiden.

AV-Kabel Wandhalter für 2x Antenne (QuattSecure Starterset)
den Monitor 5x Antenne (QuattSecure Profi set)

Fernbedienung (nur Profi set) Bedienungsanleitung

QuattSecure

Bedienungsanleitung

- 4 -

Geräteansicht

Kamera

Infrarot LEDs

Kamera-Linse

Bewegungssensor

Mikrofon

Kamerahalter

Kamerarückseite

Geräteansicht

Antenne

Deutsch

Stromversorgungskabel

Koppelungstaste

zum Anmelden der

Kamera am Monitor

Antennenbuchse

Stromversorgungskabel

Kopplunganzeige (grün)

Betriebsanzeige (rot)

- 5 -

Geräteansicht

Monitor

Deutsch

Kopplungsanzeige

Betriebsanzeige

Tastatur am Monitor und Tasten auf der Fernbedienung(optional)

Ein-/Aus-Taste

Aufnahme starten
Startet die periodische Anzeige der Kameras in einstellbaren Zeitabständen
Wiedergabe-Modus
Öffnet das Menü
Löscht eine Datei im Wiedergabe-Modus/Schaltet das Bild auf den AV-Ausgang/

Löscht einen Alarm

Schaltet die Kamera-Darstellung auf dem Display um

Cursor-Tasten zum Navigation

Eingabe-Bestätigung

Antenne

17,78mm TFT-Display

Tastatur

Lautsprecher

Standfuss

Halter

USB Port

SD Karten Slot

AV Ausgang

Stromversorgungs­Anschluss

- 6 -

Inbetriebnahme

Fernbedienung

Die Fernbedienung befi ndet sich beim QuattSecure Profi set im Lieferumfang. Zur Inbetrieb­nahme entfernen Sie die Schutzfolie am Batteriefach. Die Tasten auf der Fernbedienung
stimmen in der Bedruckung und den Funktionen mit der Tastatur des Monitor überein.
Ersetzen Sie die Batterie nur mit dem gleichen Typ: Lithium Ionen CR2025(3V).

Inbetriebnahme/Montage

Bevor Sie Kamera oder Monitor montieren, führen Sie einen kurzen Funktionstest

durch. Prüfen Sie, ob die Kamera bereits mit dem Monitor gekoppelt ist. Weitere
Hinweise hierzu fi nden Sie auf Seite 15.

Kamera montieren

Die Kamera kann wahlweise hängend, stehen oder an der Wand montiert werden. Drehen Sie
den Kamerahalter gerade in das Gewinde auf der Unter- oder Oberseite der Kamera. Für einen
festen Sitz kontern mit der Kunststoffrändel-Mutter. Für die Montage an der Wand, öffnen Sie
seitlich am Halter die Verriegelungsschraube und knicken die Gelenkkugel im vorderen Teil um
90° ab.

Sie benötigen in der Nähe der Kamera eine Steckdose.

Deutsch

stehende Montage hängende Montage
Gewinde auf der Unterseite Gewinde auf der Oberseite

Monitor montieren

Der Monitor hat auf der Rückseite einen klappbaren Standfuss und eine Metallschiene mit der
er auf den Wandhalter geschoben wird.

Standfuss Wandmontage

- 7 -

Inbetriebnahme

SD-Karte/USB-Speichermedium

Deutsch

Schalten Sie das Gerät aus, bevor Sie ein Speichermedium anschließen.

Erstinbetriebnahme

Für die Aufzeichnung der Überwachungskameras benö­tigen Sie einen Speicher. Als Speicher können Sie SD­Karten, USB-Sticks oder externe Festplatten einsetzen.
Ob ein Speichermedium an dem Gerät angeschlossen
ist, wird im Display angezeigt.

SD-Karte:

USB-Speicher:

Verbinden Sie die Kamera mit dem Steckernetzteil.
Verbinden Sie den Monitor mit dem Steckernetzteil.
Zum Einschalten halten Sie die -Taste für 3 Sekun-

den gedrückt. Die Betriebsanzeige leuchtet auf, das
Display zeigt eine blauen Bildschirm und anschlie­ßend die gekoppelten Kameras. Sind keine Kameras
am Monitor angemeldet, erscheint die Meldung No

Signal.

Koppeln Sie jeweils die Kameras und Monitor (maxi-

mal vier Kameras können gleichzeitig angeschlossen
werden). Standardmäßig ist die Kopplung bei der Aus­lieferung bereits durchgeführt. Das Starterset kann
nachträglich mit Kameras erweitert werden. In diesem
Fall muß die Kopplung durchgeführt werden (Seite

15).

Nach erfolgreicher Kopplung sehen Sie die Kamera-

bilder auf dem Monitor.

Drücken Sie die -Taste, um verschiedene Dis-

play-Darstellungen zu erhalten. Mit jedem Druck auf
die -Taste ändert sich die Darstellung:

Quattro-Darstellung: Gleichzeitige Darstellung aller Kam-

eras mit verringerter Aufl ösung.

- 8 -

1 Kamera: Die erste Kamera wird angezeigt.
Zur Anzeige der nächsten Kamera benut-

zen Sie die

-Tasten

1-3 Darstellung: Die erste Kamera wird in voller Aufl ösung

angezeigt.

Für die Vollbilddarstellung einer Kamera

drücken Sie die

-Tasten.

Drücken Sie die -Taste, um eine Darstellung der

Kameras in Intervallen zu erhalten. Dabei können 5
Intervalle eingestellt im Menü unter System > Scan
Mode Period werden: 5, 10, 15, 20 und 30 Sekunden.

Display-Symbole:

Intervall-Darstellung ist aktiv

Für die aktuelle Kamera wird ein V-Symbol angezeigt

Kamera1-4

Eine mobile Festplatte oder ein USB-Stick ist am USB-Port

angeschlossen.

Ein SD-Karte wurde im SD-Karten-Slot erkannt.

Anzeige der relativen Signalstärke.

Aufnahmestatus

Videoaufzeichnung(Record)

Bei der Videoaufzeichnung werden verschiedene Aufzeichnungsarten unterschieden:

Manuelle Aufzeichnung, zeitgesteuerte Aufzeichnung und alarmgesteuerte Aufzeich­nung.

Manuelle Aufzeichnung

Wählen Sie mit den -Tasten eine Kamera als aktive Kamera für die Aufnahme aus.
Starten Sie die Aufnahme mit der -Taste. Im Display erscheint das -Symbol, um zu

signalisieren, das die Aufnahme gestartet wurde.
Zu Stoppen der Aufnahme drücken Sie erneut die -Taste.

Zeitgesteuerte Aufzeichnung

Die Start/Stop-Zeit wird im Timer Recording-Menü programmiert. Wenn die Aufnahme abge­schlossen ist, wird das Video automatisch gespeichert.

Deutsch

- 9 -

Betrieb

Drücken Sie die -Taste, um in das Menü zu gelangen.
Wählen Sie mit den -Tasten den Menü-Eintrag Record aus und bestätigen mit der

-Taste.

Wählen Sie mit den -Tasten den Menü-Eintrag Timer Record aus und bestätigen mit der

-Taste.

Wählen Sie mit den -Tasten den Menü-Eintrag New Schedule aus und bestätigen mit

der

Deutsch

Alarmgesteuerte Aufzeichnung

Wenn ein Mensch oder größeres Tier in den Erfassungsbereich des Bewegungsmelders(PIR)
kommt, started die Aufnahme automatisch.

-Taste.

Zum Löschen einer bereits programmierten Zeitsteuerung drücken Sie die -Taste.

Navigation:

Auswahl mit den -Tasten
Wert einstellen mit den -Tasten
Eingabe bestätigen und verlassen

mit der -Taste.

Nach erfolgter Einstellung started das Gerät die Aufnahme automatisch zur programmierten

Zeit.

Wenn Sie während der Aufnahme die -Taste drücken, stoppt die Aufnahme der aktuel-

len Kamera.

Drücken Sie die -Taste, um in das Menü zu gelangen.
Wählen Sie mit den -Tasten den Menü-Eintrag Record aus und bestätigen mit der

-Taste.

Wählen Sie mit den -Tasten den Menü-Eintrag PIR Recording aus und bestätigen mit

der -Taste.

Wählen Sie mit den -Tasten die Kamera aus, die das Aufnahme-Ereignis auslösen soll,

und schalten Sie mit den -Tasten On (Ein) oder Off(Aus).
Zum Speichern der Einstellung und verlassen des Menüs drücken Sie die -Taste.
Zum Abbruch drücken Sie die -Taste.

Navigation:

Auswahl mit den -Tasten
Ein/Aus mit den -Tasten
Eingabe sichern und verlassen mit

der -Taste.

Abbruch mit der -Taste.

- 10 -

Betrieb

Die Aufnahme wird automatisch alle 5 Minuten gespeichert.

Es können gleichzeitig bis zu 4 Kameras aufgezeichnet werden. Dabei wird für

jede Kamera eine eigene Datei angelegt.

Eine Kombination von zeitgesteuerter- und alarmgesteuerter Aufnahme ist nicht

möglich.

Wiedergabe/Datei löschen

Verzeichnis

Ein Verzeichnis zurück

Aufnahme von Kamera2

Aufnahme von Kamera4

Um die Wiedergabe zu starten drücken Sie die -Taste

oder

Drücken sie die -Taste, wählen Playback und bestätigen mit der -Taste.

Wählen Sie mit den den -Tasten ein Verzeichnis aus und bestätigen mit der -Taste.

Wählen Sie mit den den -Tasten ein Video aus und starten die Wiedergabe mit der

-Taste.

Navigation -Tasten: Schneller Vor- und Rücklauf

-Taste: Wiedergabe/Pause.

-Taste: Abbruch

-Taste: Datei löschen

Beim Löschen von Dateien erfolgt keine Sicherheitsabfrage. Nur ein leeres Ver-

zeichnis kann gelöscht werden.

AV-Ausgang

Das Empfangsgerät kann mit dem mitgelieferten AV-Ka­bel an einen größeren Monitor bzw. Fernsehgerät ange­schlossen werden. Verbinden Sie dazu den AV-Ausgang
mit einer geeigneten Buchse am Fernsehgerät. Um das
Bild zwischen dem AV-Ausgang und Display hin- und her
zuschalten drücken Sie die

-Taste.

Anzahl der Dateien

Dateigröße

Datei wurde noch
nicht wiedergege­ben

Deutsch

- 11 -

Betrieb

Systemeinstellungen

Mit den Systemeinstellungen können Sie das Gerät weitgehend den Erfordernissen anpassen.

Drücken Sie im normalen Betriebszustand die -Taste, um in das Haupt-Menü zu gelan-

gen.

Main M enu

Deutsch

Record

Playback

Camera

Alarm

MENU:Quit

System

OK:Options

Wählen Sie mit den -Tasten System aus.

Die System-Menü-Übersicht

Date/Time Zum Einstellen von Datum und Uhrzeit
Language Zum Einstellen der Displaysprache
Record Mode Verhaltens des Gerätes, wenn das Speichermedium voll ist.
Format SD/USB Formatiert den angeschlossenen Datenträger.
Storage for Recording Auswahl SD Card(SD-Karte) oder USB Device(USB-Datenträger)
Display items Auswahl was angezeigt werden soll: RSSI(Signalstärke), time(Zeit),

SD/USB status und Camera(camera name).
TV System Auswahl der Fernsehnorm PAL oder NTSC
System Infomation Anzeige der Geräte-Infomationen
System Upgrade Zum Upgrade der Firmware im Monitor und Kamera
Scan Mode Period Einstellung des Intervalls für die Darstellung der Kameras
Mute Schaltet den Lautsprecher im Monitor ab.
Load Default Das Gerät auf Werkseinstellung zurücksetzen
Brightness Einstellen der Helligkeit in 5 Stufen
Volume Die Lautstärke kann ebenfalls in 5 Stufen eingestellt werden.

Zur Auswahl eines Menü-Eintrags drücken Sie die

- 12 -

-Taste.

Betrieb

Date/Time (Datum/Zeit)

Navigation:

Auswahl mit den -Tasten
Wert einstellen mit den -Tasten
Eingabe bestätigen und verlassen

mit der

Language(Sprache auf dem Display)

Wählen Sie die gewünschte Sprache mit den -Tasten aus.

Zum Zeitpunkt der Drucklegung der Bedienungsanleitung steht nur Englisch als

Sprache zur Verfügung.

Record Mode

Mit Record Mode(Aufnahmemodus) können Sie festlegen, wie sich das Gerät verhalten soll,
wenn der Speicher voll ist.

Wählen Sie mit den -Tasten Normal oder Overwrite (überschreiben) aus und bestätigen

mit der -Taste.

Normal: Wenn die SD-Karte, die externe Festplatte oder der USB-Stick voll ist, stoppt

das Gerät die weitere Aufzeichnung automatisch.

Overwrite: Wenn die SD-Karte, die externe Festplatte oder der USB-Stick voll ist, löscht

das Gerät die ältesten Aufnahmen und stellt sicher, dass ausreichend freier
Speicher für weitere Aufnahmen zur Verfügung steht.

Format SD/USB

Mit der Formatierung wird der Datenträger im SD-Kartenslot oder am USB-Port für die
Speicherung der Aufnahme vorbereitet bzw. alle Daten auf dem Datenträger gelöscht.

Die Formatierung startet sofort. Sie erhalten nach der Auswahl SD-Card/USB De-

vice keine zusätzliche Sicherheitsabfrage.

Wählen Sie mit den -Tasten einen der Menüeinträge und bestätigen mit der -Taste.

Cancel: Abbruch
SD Card: Die SD-Karte wird formatiert
USB Device: Der Datenträger am USB-Port wird formatiert.

-Taste.

Deutsch

Nachdem die Formatierung abgeschossen ist erhalten Sie die Meldung Format Successfully.

- 13 -

Betrieb

Storage for Recording

Wählen Sie mit den -Tasten SD Card(SD-Karte) oder USB Device(USB-Datenträger) für

die Aufnahme aus und bestätigen mit der -Taste.

Display items
Im Display können verschiedene Symbole angezeigt werden. Zur Auswahl stehen:

RSSI(Signalstärke)

Deutsch

SD/USB status

Camera(camera name)

Navigation:

Auswahl mit den -Tasten.
Symbol anzeigen /entfernen mit der -Taste.
Verlassen und speichern mit der -Taste.

TV System
Auswahl der Fernsehnorm PAL oder NTSC.

Auswahl mit den -Tasten.
Bestätigen mit der -Taste.

System Infomation

Zur Anzeige der Softwareversion und den angeschlossenen Kameras.

Verlassen mit der -Taste oder der -Taste.

System Upgrade

Informieren Sie sich über Upgrades und deren Durchführung auf www.dnt.de.

Ein fehlerhaftes Upgrade kann zur Beschädigung des Gerätes oder der ange-

schlossenen Kameras führen.

Scan Mode Period
Einstellung des Intervalls in dem die Anzeige der angeschlossenen Kameras umgeschaltet
werden.
Zur Auswahl stehen 5, 10, 15 ,20 und 30 Sekunden.

Navigation:

Auswahl mit den -Tasten.
Speichern der Einstellung mit der -Taste.
Abbruch mit der -Taste.

Mute (nach Netztrennung deaktiviert)
Zum Abschalten des Lautsprechers im Monitor. On = Lautsprecher aus, Off = Lautsprecher an

Navigation:

Auswahl mit den -Tasten.
Speichern der Einstellung mit der -Taste.
Abbruch mit der -Taste.

- 14 -

Betrieb

Load Default

Stellt das Gerät auf Werkseinstellung zurück. Wählen Sie OK zum Zurückstellen oder Cancel
für Abbruch. Nach der Meldung Loading default, please wait... geht das Gerät in das System-
menü zurück.

Navigation:

Auswahl mit den -Tasten.
Bestätigen mit der -Taste.
Abbruch mit der -Taste.

Brightness(Helligkeit)

Zum Einstellen der Display-Helligkeit. Es stehen 5 Stufen zur Verfügung.

Navigation:

Auswahl mit den -Tasten
Bestätigen mit der -Taste.
Abbruch mit der -Taste.

Volume

Zum Einstellen der Lautstärke. Es stehen 5 Stufen zur Verfügung.

Navigation:

Auswahl mit den -Tasten
Bestätigen mit der -Taste.
Abbruch mit der -Taste.

Kameraeinstellungen

Drücken Sie die -Taste, um in das Menü zu gelangen.
Wählen Sie mit den -Tasten den Menü-Eintrag Camera aus und bestätigen mit der

-Taste.

Deutsch

Es gibt 3 Kamera-Einstellungen: Pairing, Active und PIP

Pairing(Kopplung)

Im Gegensatz zur analogen Übertragung, bei der 4 feste Kanäle zur Verfügung stehen,
geschieht die Übertragung digital in Datenpaketen. Der Vorteil liegt darin, dass die digitale
Übertragung störungssicherer ist als die analoge Übertragung. Damit sich Kamera und Monitor
kennen, muss eine Kopplung durchgeführt werden. In der Regel wurde die Kopplung bereits
im Werk durchgeführt.

Führen Sie die Kopplung in der Nähe des Monitors durch.

- 15 -

Deutsch

Betrieb

Wählen Sie Pairing.

Navigation:

Auswahl mit den -Tasten
Bestätigen mit der -Taste.
Abbruch mit der -Taste.

Wählen Sie die Kamera aus

Navigation:

Auswahl mit den -Tasten.
Bestätigen mit der -Taste.
Abbruch mit der -Taste

Drücken Sie innerhalb der nächsten

35 Sekunden die Kopplungstaste
auf der Rückseite der Kamera für 2
Sekunden, die Kopplungs-LED an
der Kamera blinkt schnell.

- 16 -

War die Kopplung erfolgreich erhalten
Sie die Meldung Pairing OK.

War die Kopplung nicht erfolgreich,
erhalten Sie die Meldung Pairing

failed.

Betrieb

Active(Kamera aktivieren)

Wenn die Kamera nicht aktiviert ist, hat sie keinerlei Funktion, weder automa-

tischer Alarm, noch Aufnahme und Videoübertragung.

Damit die Kamera aktiv ist, muss sie auf on stehen.

Navigation:

Auswahl mit den -Tasten.
Aktivieren/deaktivieren mit den

-Tasten.

Bestätigen und speichern mit der

-Taste.

Abbruch mit der -Taste

PIP(Videoqualität)

Die Bildqualität bei der Übertragung setzt sich aus 2 Faktoren zusammen: 1. Aufl ösung und 2.
Komprimierungsrate. Im ersten Schritt erhalten Sie die Übersicht über die Einstellungen der
einzelnen Kameras und im zweiten Schritt können Sie die Bildqualität für jede Kamera einstel­len. Es gibt 2 Bildaufl ösungen High (hoch) und Low (niedrig) und 4 Kompressionsraten. Die
geringste Kompressionsrate und damit beste Bildqualität hat die Einstellung Top.

Wählen Sie die Kamera aus

Deutsch

- 17 -

Navigation:

Auswahl mit den -Tasten.
Bestätigen mit der -Taste.
Abbruch mit der -Taste.

Navigation:

Wählen Sie Resolution Size

(Aufl ösung) oder Qualität(Quality)

mit den -Tasten.
Auswahl mit den -Tasten.
Symbol anzeigen /entfernen mit

der -Taste.
Abbruch mit der -Taste

Technische Informationen

Technische Daten
Kamera

Bildsensor 0,5mm(1/5”) Farb CMOS
Video Aufl ösung 640x480 Pixel, 352x288 Pixel
Betrachtungswinkel 85°
Stromversorgung 5V=/350mA
Größe 131x63x58mm (ohne Halter)

Deutsch

Gewicht 282g
Betriebstemperatur -10-50°C
Umgebungsfeuchtigkeit 15-85% RH

Monitor

Display 17,78 mm (7”) TFT
Aufl ösung 800x480 Pixel
SD-Karte bis 32GB, (4fach und schneller)
ext. Festplatte bis 1TB
Bildrate 30 Bps(max)
Videoaufl ösung VGA
Videoformat AVI
Anschluß USB 2.0
Stromversorgung 5V=/650mA
Größe 214x157x26mm
Gewicht 492g

Declaration of Conformity

Hiermit erklärt dnt GmbH, dass sich das Gerät QuattSecure in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2004/108/EC(EMC) und
1999/5/EC (R&TTE) befi ndet.
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elek­tronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle

zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien an den dafür
eingerichteten Sammelstellen ab.

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an
Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firm dnt GmbH in Verbindung, um
eine Serviceabwicklung zu vereinbaren.
Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr, Freitag von 8.00-16.00 Uhr
Hotline/Service: 06074 3714 31
E-Mail: [e-mail]
Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die
Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme
unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw.
auf dessen Kosten zurückzusenden.

- 18 -

Garantiebedingungen

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des
Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten
Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie­leistung verpfl ichtet.

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie auf Material oder Fabrikationsfehler
zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder durch andere
zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in
unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.

3.

Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen führen automatisch zum Erlöschen des Garantiean­spruches.

4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung
der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.

5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.

6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.

Warranty regulations

1. In general the European warranty regulations are valid. Warranty starts with receipt of unit. In a warranty case,
please submit the unit together with invoice, unit pass and error description. Without these documentary evidence
we are not obliged to a warranty performance.

2. During warranty period we repair all constructional or material defects which are caused by a manufacturing fault.
It is in the decision of the manufacturer to change or replace defective par ts/units. Further claims are excluded.
Changed parts will automatically go over into our property. We will not be held responsible for future damages.

3. Manipulation on the unit through non-authorized companies/persons automatically leads to an end of warranty
period.

4. Excluded of warranty claims are damages due to improper treatment, not following the manual, oxidation of batter­ies, permanent usage.

5. The initial warranty period is not extended because of repair or replacement of parts.

6. These warranty regulations are valid in the Federal Republik of Germany.

Application de la garantie

1. L‘application de la garantie est soumise aux dispositions légales. La période de garantie débute à la remise de
l‘appareil. En cas d‘application de la garantie, nous demandons que soit restitué l‘appareil accompagné de son
justifi catif d‘achat (ticket de caisse, facture ou autres), la carte de l‘appareil dûment renseignée et une description
précise du défaut. Sans ces éléments, nous ne sommes pas tenus d‘assurer les prestations de garantie.

2. Pendant la période de garantie, nous réparons gratuitement tous les défauts, dans la mesure où il s‘agit de défauts
matériels ou de fabrication. Le fabricant est libre de réparer les pièces / appareils défectueux ou de les remplacer.
Aucune autre requête, de quelque nature que ce soit, ne sera prise en compte. Les pièces remplacées sont notre
propriété. Nous déclinons toute responsabilité pour les éventuels dommages consécutifs.

3. Toute intervention sur l‘appareil, effectuée par des sociétés / ou des personnes non autorisées par nos soins,
entraîne automatiquement l‘annulation de la garantie.

4. Sont exclus de la garantie, tous les dommages résultant d‘une utilisation non conforme, du non respect de la notice
d‘utilisation, de l‘épuisement des piles/ou du déchargement des accus et de l‘usure normale liée à l‘utilisation.

5. La réparation ou le remplacement des pièces ne prolonge en aucun cas la période de garantie initiale.

6. Les présentes conditions de garantie s‘appliquent à l‘Allemagne fédérale.

Garantievoorwaarden

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het toestel. In
geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het correct ingevulde
toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.

Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.

2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of fabricatie­fouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te vervangen. Verdere
aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden onze eigendom. Wij zijn niet
aansprakelijk voor gevolgschade.

3. Ingrepen aan het toestel door niet door ons geautoriseerde fi rma‘s/personen leiden automatisch tot het vervallen
van de garantieclaim.

4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de gebruik­saanwijzing, uitgelopen accu‘s/batterijen en slijtage door bediening.

5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.

6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

- 19 -

QuattSecure

Garantiekarte Warranty card
Carte de garantie

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach
Tel. [phone]
Fax [phone]
Service-Hotline [phone]
Internet http://www.dnt.de
Email [e-mail]

Serien Nr.
Serial no.
N° de série
Seienr.

Kaufdatum:
Date of purchase:
Date d’achat:

Koopdatum:

Stempel und Unterschrift des Händlers

Stamp and signature of the dealer
Cachet de signature du revendeur

Stempel en handtekening van de handelaar

Garantiekaart
