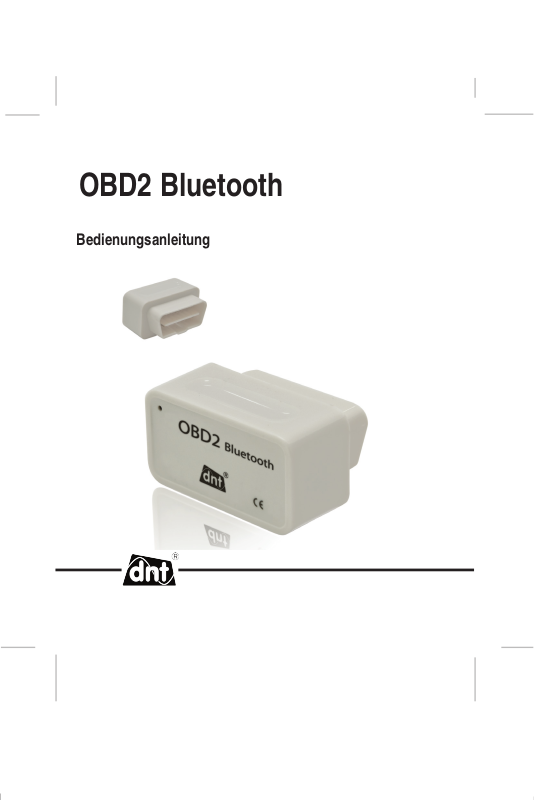

dnt OBD2 Bluetooth User Guide [de]

OBD2 Bluetooth

Bedienungsanleitung

Inhalt

Sicherheitshinweise ........................................ 3

Gerätebeschreibung

Inbetriebnahme ............................................................ 4

Deutsch

Einstellungen ...............................................................7

Echtzeitdaten .............................................................11

Fahrzeugdiagnose/Fahrzeug im Selbsttest ................ 16

Kraftstoffverbrauchstest .............................................19

Routenanalyse ........................................................... 20

Wartungsaufzeichnung ..............................................22

CE-Erklärung .............................................................23

Umweltgerechte Entsorgung ...................................... 23

Serviceabwicklung ..................................................... 23

Technische Daten ....................................................... 24

Garantiebedingungen.................................................26

Inverkehrbringer:

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach

Tel. [phone]
Fax [phone]
Service-Hotline [phone]

Internet http://www.dnt.de
Email [e-mail]

Änderungen vorbehalten

- 2 -

Sicherheitshinweise

Das OBD2 Bluetooth Diagnosesystem ist ein Hilfsmittel und ent­bindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßen­verkehr gemäß STVO. Beachten Sie auch, dass das Smartphone
im Auto nur benutzt werden darf, wenn es fest in einer Halterung

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch

steckt.
sorgfältig durch.

Allgemeine Hinweise

Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein

Her-abfallen kann das Gerät beschädigt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanlei-

tungen der übrigen Geräte, an die das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anla-

gen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten

ist das Betreiben elektronischer Produkte durch geschultes Personal ver-

antwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeits-

weise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie

sich bitte an unser Service-Center.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der

Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter.

Umgebungsbedingungen

Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schüt-

zen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und

schütteln Sie es nicht.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken

Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrah-

- 3 -

Deutsch

Sicherheitsbestimmungen

lung und der Nähe zu Heizkörpern.
Es kann nicht völlig ausgeschlossen werden, dass manche Lacke, Kunst-

stoffe oder ander Pflegemittel das Material des Gehäuses bzw. Zubehörs

Deutsch

angreifen.

Störungen

Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie

das Gerät von einer autoriSierten Fachkraft überprüfen, bevor Sie es weiter

verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden.

Verpackungsmaterial

Halten Sie Kinder von Verpackungsmaterial fern. Es besteht Erstickungsge-

fahr!

Reinigung und Pflege

Bewahren Sie das Gerät bei Nichtgebrauch immer an einem sauberen, tro-

ckenen Platz auf.
Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches

Tuch.

Störung durch Funk

Das Gerät arbeitet mit Bluetooth. Es kann nicht ausgeschlossen werden,

dass andere Bluetooth-Geräte die Übertragung stören.

Bei einigen Fahrzeugen kann ein gesteckter OBD2

Adapter die Abschaltung des Bus-Systems verhin­dern und so zur Entladung der Fahrzeugbatterie
führen. Wir empfehlen daher den OBD2 Adapter bei
Nichtgebrauch von der Fahrzeugbuchse zu entfernen.

Inbetriebnahme

Installieren Sie die App OBD2 Bluetooth aus dem Apple Store oder Play

Store auf Ihrem Smartphone.
Stecken Sie den OBD2-Adapter in den Steckplatz an Ihrem Fahrzeug und

- 4 -

Inbetriebnahme

starten Sie den Anlasser.

Die Position des OBD2 Steckplatzes ist vom Fahrzeugtyp ab-

hängig. Genaue Informationen finden Sie in der Betriebsanlei­tung Ihres Fahrzeuges oder im Internet.

Android (erfordert Android 2.1 oder höher, Bluetooth 2.1 oder höher)

Starten Sie die App.
Schalten Sie die Bluetooth-Funktion Ihres Smart-

phones ein, indem Sie die Aufforderung mit Ja
bestätigen.

Wählen Sie das Gerät DNT OBD2 aus.
Im nächsten Menü geben Sie den Code 1234 ein.

Tippen Sie auf Verbindung mit Adapter.

Deutsch

- 5 -

Inbetriebnahme

Sind Smartphone und Adapter erfolgreich

verbunden leuchten alle Symbole oben

Deutsch

Apple iOS

(erfordert Bluetooth 4.0, kompatible mit iPhone 4s,5,5s,5c - iPod 3,4,mini ­iPod Touch 5 oder neuer)

links im Hauptbildschirm blau auf. (Adapter
/ Smartphone / Auto)

Starten Sie die App.
Das Pairing geschieht automatisch
Wählen Sie im Hauptmenü (in dem Sie mit dem

Finger über das Display Ihres Smartphones links /
rechts wischen) das Menü Einstellungen aus.

Tippen Sie im Bereich Verbindung mit Adapter

auf den und wählen das Gerät dnt OBD2 aus,
um die Verbindung herzustellen.

- 6 -

Einstellungen

Sind Smartphone und Adapter erfolgreich

verbunden leuchten alle Symbole oben
links im Hauptbildschirm blau auf. (Adapter
/ Smartphone)

Hauptbildschirm

Vom Hauptmenü aus erreichen Sie folgende Funktionen (in dem Sie mit

dem Finger über das Display Ihres Smartphones links / rechts wischen):

Einstellungen

Echtzeitinformationen

Fahrzeug im Selbsttest

Treibstoffverbrauchstest

Routenanalyse

Wartungsaufzeichnungen

Einstellungen

Bluetooth eingeschaltet

Tippen Sie auf den um in das Bluetooth-Menü

zu gelangen.

Schalten Sie Bluetooth-Funktion Ihres Smartpho-

nes ein, indem Sie die Aufforderung mit Ja bestäti­gen.

Deutsch

- 7 -

Einstellungen

Deutsch

Pairing:

Zeigt an, ob das Smartphone mit dem Adapter

gepaired ist.

Tippen Sie auf den um in das Pairing-Menü zu

gelangen.

Es wird angezeigt mit welchem OBD2 Gerät Ihr
Smartphone gepaired ist. Möchten Sie ein anderes
Gerät auswählen, so tippen Sie auf nach Bluetooth
Geräten suchen.

Sind Smartphone und Adapter erfolgreich

verbunden leuchten alle Symbole oben
links im Hauptbildschirm blau auf. (Adapter
/ Smartphone / (Auto))

Geschwindigkeitsalarm:

Tippen Sie auf den um in das Geschwindigkeit-

salarm-Menü zu gelangen.

Geben Sie gewünschten Wert (in km/h) ein, und

tippen Sie auf Bestätigen.

Wird der eingegebene Wert überschritten,

ertönt ein Warnsignal.

Wassertemperatur:

Tippen Sie auf den um in das Wassertempera-

tur-Menü zu gelangen.

Geben Sie gewünschten Wert der Kühlmitteltem-

peratur (in °C) ein, und tippen Sie auf Bestätigen.

- 8 -

Alarm Fahrermüdigkeit:

Tippen Sie auf den um in das Fahrermüdig-

Geben Sie gewünschten Wert für eine Fahrzeit-

Echtzeitdaten

Alarmeinstellungen:

Ist die Alarmfunktion eingeschaltet tippen Sie auf

Fahrzeugdaten:

Tippen Sie auf den Fahrzeughersteller und wählen

Tippen Sie auf die Jahreszahl und wählen Sie Bau-

Hubraum:

Tippen Sie auf den um in das Hubraum-Menü

Geben Sie gewünschten Wert des Hubraums des

Kraftstoffsorte:

Tippen Sie auf den um in das Kraftstoff-Menü zu

Einstellungen

Wird der eingegebene Wert überschritten,

ertönt ein Warnsignal.

keitsalarm-Menü zu gelangen.

überschreitung (in Stunden) ein, und tippen Sie auf
Bestätigen.

Wird der eingegebene Wert überschritten,

ertönt ein Warnsignal.

den um Sie auszuschalten, ist die Alarmfunk­tion ausgeschaltet tippen Sie auf den um Sie
einzuschalten.

Sie den entsprechenden Hersteller.

jahr des Fahrzeuges aus.

zu gelangen.

Motors (in Liter z.B. 1.6) ein, und tippen Sie auf Be-
stätigen.

- 9 -

Deutsch

Echtzeitdaten

Deutsch

gelangen.

Wählen Sie zwischen Benzin und Diesel.

Einheit:

Wählen Sie zwischen metrischer oder englischer

Kraftstoffmengenanzeige aus.

Bei englischer Anzeige können zusätzlich zwi-

schenGalone (UK=4,5461 Liter) der Galone
(US=3,7854 Liter) wählen.

Kraftstoffpreis:

Tippen Sie auf den um in das Kraftstoffpreis-

Menü zu gelangen.

Geben Sie den gewünschten Benzinpreis (je Liter

z.B. 1.55

) ein, und tippen Sie auf Bestätigen.

Währung:

Tippen Sie auf den um in das Währungs-Menü

zu gelangen.

Wählen Sie gewünschte Währung für den Benzin-

preis aus, und tippen Sie auf Bestätigen.

Panel Style:

Tippen Sie auf oder um das Design der Echt-

zeitanzeige zu ändern

.

- 10 -

Echtzeitdaten

Echtzeitdaten

Zur Echtzeit-Daten Anzeige stehen Ihnen verschiedene Parameter zur Aus-

wahl.
Die Art der Darstellung können Sie wie oben dargestellt (in dem Sie mit

dem Finger über das Display Ihres Smartphones links / rechts wischen)

auswählen d.h. entweder 1, 2, oder 6 Parameter im Analoganzeiger oder 6

Parameter in Digitalanzeige.
Tippen Sie für 2 Sekunden auf die Anzeige, bis sich das Menü Echzeitda-

ten auswählen öffnet.
Wählen Sie im unteren Bereich des Displays zwischen Allgemein und

Mehr.

Nur grün dargestellte Parameter werden von Ihrem Fahrzeug unter-

stützt, weiße dagegen nicht.

Deutsch

Für Allgemein:

Berechnete Motorlast

calculated Engine Load value
Abkürzung: Load_PCT

Anzeige in %. Die berechnete Motorlast ist ein di-

rekter Indikator für den Kraftstoffverbrauch. Je hö-

- 11 -

Echtzeitdaten

Deutsch

her der Wert, desto stärker wird der Motor belastet
und umso mehr Kraftstoff verbraucht er. Bei Vollgas
steigt die Motorlast auf 100 %

Kühlwassertemperatur

Engine Coolant Temperature
Abkürzung: ECT

Anzeige in °C. Ein Motor in Betrieb erzeugt Wär-

me und muss daher gekühlt werden. Dabei ist die
Kühlwassertemperatur entscheidend. Durch Sie
wird die Wärme des Motors aufgenommen und
über den Kühler an die Luft abgegeben.

Druck Kraftstoffrail(Messgerät)

Fuel Rail Pressure (gauge)
Abkürzung: FRP

Anzeige in kPa (Kilo Pascal)

Absolutdruck Ansaugkrümmer

Intake Manifold Absolute Pressure
Abkürzung: MAP

Anzeige in kPa (Kilo Pascal). Der Absolutdruck im

Ansaugkrümmer wird vom Saugrohrdrucksensor
hinter der Drosselklappe gemessen. Der Absolut­druck dient als Grundlage für die Gemisch Aufbe­reitung und zur Zündungssteuerung.

Motordrehzahl

Engine RPM
Abkürzung: RPM

Anzeige in u/min. Die Motordrehzahl bezeichnet die

Anzahl der vollen Umdrehungen der Kurbelwelle
eines Motors in einer Minute.

- 12 -

Echtzeitdaten

Sensor Fahrzeuggeschwindigkeit

Vehicle Speed Sensor
Abkürzung: VSS

Anzeige in km/h. Der Fahrgeschwindigkeitssensor

erzeugt eine pulSierende Spannung und über­mittelt diese an das Motorsteuergerät das diese
Spannung wiederum in km/h umwandelt. Dabei gilt:
je höher die Frequenz und Amplitude der Wech­selstromspannung, desto höher die Fahrzeugge­schwindigkeit.

Vorzündung 1. Zylinder

Ignition Timing Advance for #1 Cylinder
Abkürzung: SPARKADV

Anzeige in ° (Grad). Der Zündzeitpunkt entspricht

dem Ende der Schließzeit der Zündspule der dann
den Zündfunken und damit die Zündung des Luft
Kraftstoffgemischs auslöst. Die Angabe erfolgt in
Grad Kurbelwinkel vor bzw. nach dem oberen Tot­punkt.

Temperatur Ansaugluft

Intake Air Temperature
Abkürzung: IAT

Anzeige in °C. Der Temperatur-Sensor erfasst die

Lufttemperatur im Ansaugluftsystem des Motors.
Dieser Wert dient dem Motorsteuergerät als Kor­rekturgröße für das Luft-Kraftstoff-Gemisch und
Zündwinkel. Eine starke Erwärmung der Luft auf
dem Weg in den Brennraum des Motors ist zu ver-

Deutsch

- 13 -

Echtzeitdaten

Deutsch

meiden, da bei steigender Temperatur die Dichte
der Luft und damit die Leistung des Motors ab­nimmt.

Sensor Luftmassenstrom

Air Flow Rate from Mass Air Flow Sensor
Abkürzung: MAF

Anzeige in Gramm pro Sekunde. Der Sensor Luft-

massenstrom oder Luftmassenmesser berechnet
das Gewicht, beziehungsweise die Masse in der
Luft. Der Luftmassenmesser gehört zu den Haupt­steuergrößen, um die Einspritzmenge des Kraft­stoffs zu ermitteln.

Absolutstellung Drosselklappe

Absolute Throttle Position
Abkürzung: TP(%)

Anzeige in %. Die Drosselklappe dient zur Regulie-

rung der Luftmenge in einem Ottomotor. Dieselmo­toren haben keine Drosselklappe, da bei ihnen die
Drehzahl über die Einspritzmenge und nicht über
die angesaugte Luft geregelt wird. Die Drossel­klappe befindet sich zwischen Vergaser und Luft­filter und kann vom Fahrer geöffnet oder geschlos­sen werden. Beim schließen der Klappe wird die
Luftzufuhr reduziert und es entsteht im Vergaser
ein fetteres Gemisch. Das ist notwendig, damit der
Motor im kalten Zustand besser startet. Sobald der
Motor läuft und etwas wärmer wird, muss die Dros­selklappe aber wieder geöffnet werden. Bei einer
elektronisch geregelten Drosselklappe (Startauto-

- 14 -

Echtzeitdaten

matik) ist eine Regulierung durch den Fahrer nicht
notwendig.

Eingabe Kraftstoffstand

Fuel Level Input
Abkürzung: FLI(%)

Anzeige in %. Der Kraftstoffstand zeigt dem Fahrer

an, wie viel Kraftstoff noch im Tank zur Verfügung
steht.

Dampfdruck im Kraftstoffdampf-Auffangsystem

Evap System Vapor Pressure
Abkürzung: ESVP

Anzeige in Pa (Pascal). Das Kraftstoffdampf Auf-

fangsystem oder Kraftstoffverdunstungsanlage
bewirkt, dass durch das Leerfahren des Kraftstoff­tanks kein Unterdruck erzeugt werden kann und
dieser nicht zusammengezogen wird. Dazu strömt
über eine Druckausgleichsleitung Luft in den Tank
nach. Bei Erwärmung und Ausdehnung des Kraft­stoffs wird so außerdem ein aufplatzen des Tanks
verhindert.

Barometrischer Druck

Barometric Pressure
Abkürzung: BARO

Anzeige in kPa (Kilo Pascal). Der sogenannte

BARO-Sensor ist im Motorsteuergerät (PCM) integ­riert und wandelt den gemessenen Luftdruck in ein
entsprechendes Spannungssignal um das wieder­um die Kraftstoffeinspritzung beeinflusst.

Deutsch

- 15 -

Fahrzeugdiagnose/Fahrzeug im Selbsttest

Spannung Steuergerät

Control module voltage

Deutsch

Fahrzeugdiagnose/Fahrzeug im Selbsttest

Abkürzung: VPWR(V)

Anzeige in V (Volt). Bezeichnet die Stromspannung

am Eingang des Motorsteuergerätes.

Tippen Sie für 2 Sekunden, auf eines der vier Sym-

bole um in den sprechenden Bereich zu gelangen.

Bereitschaftstest(Readiness Test)

Fehlersuche

Fehler Momentaufnahme/Freeze-Frame

Archiv(Historie)

Bereitschaftstest/ Readiness Test

Der Bereitsschaftstest überprüft alle elektrischen

Bauteile auf ihre korrekte Funktion.

Grünes Symbol:

Die Diagnose wurde vollständig durchgeführt,
mit fehlerfreiem Ergebnis.

Rotes Symbol:

Die Diagnose wurde unvollständig durchge­führt bzw. wegen Fehler abgebrochen.

Graues Symbol:

Dieser Diagnosepunkt wird vom Fahrzeug
nicht unterstützt.

- 16 -

Fahrzeugdiagnose/Fahrzeug im Selbsttest

Fehlersuche

Der Fehlerspeicher wird durchsucht, und alle

gespeicherten Fehler mit Code und der entspre­chenden Erklär-ung in Klartext angezeigt.

Um die Fehlereinträge zu löschen, tippen Sie auf

Entfernen.

Es können nicht alle Fehler gelöscht

werden, diese erscheinen solang, bis der
Fehler behoben ist.

Stellen Sie sicher, dass vorher alle Prob-

leme, die zur Fehlermeldung geführt haben,
auch wirklich beseitigt wurden. Ansonsten
wird der nicht permanentbeseitigte Fe­hler möglicherweise unmittelbar wieder
eingetragen.

OBD Geräte sind generell nicht dazu gee-

ignet sicherheitsrelevante Meldungen
oder Fehlereinträge zurückzusetzen oder
auszulesen. Dazu gehören z.B. Airbag

-und ABS-Anzeige, Wartungsintervalle und
Komfortfreischaltungen. Diese Werte kön­nen nur mit herstellerspezifischen Geräten
und in Werkstätten ausgelesen und zurück­gesetzt werden.

Technische Informationen

Deutsch

- 17 -

Fahrzeugdiagnose/Fahrzeug im Selbsttest

Fehler Momentaufnahme (Freeze-Frame)

Beim auftreten eines Diagnose Fehlercodes, der

Deutsch

zum aufleuchten der Motorkontrolleuchte (MIL)
führt, speichert der Fahrzeugcomputer die aktu­ellen Werte der Sensoren zu dem Zeitpunkt, an
dem der Fehler auftrat.

Zum speichern der Freeze-Frame-Daten tippen Sie

auf Archiv.

Historie (Archiv)

Archiv zeigt alle gespeicherten Freeze-Frame Er-

eignisse an.

- 18 -

Kraftstoffverbrauchstest

Momentaner Kraftstoffverbrauch in l/100km.

Bei Einstellung auf Maßeinheit Gallone erscheint

L/100 Meilen

Fahrzeuggeschwindigkeit und Drehzahl

Durchschnittlicher Kraftstoffverbrauch in l/100km

Momentaner Kraftstoffverbrauch in l/h

Zurückgelegte Wegstrecke/gefahrene Kilometer ab

Start

Kraftstoffverbrauch in l ab Start

Kraftstoffverbrauchstest

Deutsch

Durchschnittlicher Verbrauch in l/h

Der Kraftstoffverbrauch wird nur dann

gemessen, wenn das Menue aktiv ist.

- 19 -

Routenanalyse

Routenanalyse

Zeigt eine Auswertung von verschiedenen Parametern an.

Deutsch

Beim Öffnen der Routenanalyse können Sie

zunächst Ihre Route festlegen.

Tippen Sie dazu auf Neu und wählen dann eine

bereits festgelegten Route oder fügen eine neue
Route hinzu. Dort geben Sie den Start-, den Zielort
und eventuelle Zwischenstopps ein.

- 20 -

Routenanalyse

Nach dem Start wechselt die Anzeige zu folgenden

Parameter,

Sollten Sie keine Route auswählen, startet die Ana-

lyse automatisch in 10 Sekunden.

Fahrtzeit (in h/m/s), Strecke in km,

aktuelle Geschwindig­keit in km/h,

Kühlwassertem­peratur in °C,

durchschnittliche
Geschwindigkeit
in km/h,

gefahrene Höchstge­schwindigkeit in km/h,

durchschnittliche Ge­schwindigkeit in km/h,

Beschleunigung der
letzten 2 Sekunden in
m/s

Anzahl der Geschwin­digkeitsüberschrei­tungen

Dauer der Geschwindig-

Standzeit in (h/m/s),
keitsüberschreitungen in
h/m/s),

kumulierter Kraftstoffver­brauch,

kumulierte Kraftstoffko-

sten

Deutsch

- 21 -

Routenanalyse/ Wartungsaufzeichnung

Gespeicherte Routen

Deutsch

Wartungsaufzeichnungen

Diese Funktion arbeitet als Wartungstagebuch Ihres Autos. Ob Ölwechsel, Zündker-

zenwechsel oder Wechsel vom Ölfilter, hier können Sie die Wartungsvorgänge mit
Angabe der Kilometerleistung speichern und die Wartung kontrollieren.

- 22 -

CE Erklärung

Hiermit erklärt dnt GmbH, dass sich das Gerät OBD2 Bluetooth in Überein­stimmung mit den grundlegenden Anforderungen und den übrigen einschlä­gigen Bestimmungen der Richtlinien 1999/5/EG (R&TTE) und 2004/104/EC
(EMV) befindet.
Die CE Erklärung ist unter www.dnt.de/konformitaet erhältlich.

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/
EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen
Sie die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe
und Verwertung elektrischer und elektronischer Altgeräte.

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt auf­weist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der
Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu
vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr
Freitag von 8.00-16.00 Uhr

Hotline/Service: 06074 3714 31

E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service­Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu
Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter
Zusendungen zu verweigern oder entsprechende Waren an den Absender
unfrei bzw. auf dessen Kosten zurückzusenden.

- 23 -

Deutsch

Technische Daten:

• Geeignet für alle Fahrzeuge mit OBD2-Buchse (Benziner ab Bj. 2000,

Diesel ab Bj. 2003)

Deutsch

• Erkennt über 9000 verschiedene Fehlermeldungen und fahrzeugspezis­che Codes, insbes. die allgemeinen Fehlercodes (P0, P2, P3 und U0) und
die fahrzeugspezifischen Codes (P1,P3 und U1) der Marken Audi, BMW,
Ford, Mercedes Benz, Opel, VW, KIA, Honda, Hyundai, Nissan, Mazda,
Mitsubishi, Subaru, Suzuki, Toyota, Chrysler, Jaguar

• Protokolle: ISO 9141, KWP2000, SAEJ1850 VPW, SAEJ1850 PWM und

CAN

• Echtzeit-Daten: aktuelle Sensor-, Motor- und Emmisionswerte, wie z.B.

Geschwindigkeit, Status des Regelsystems (Lambdaregelung), berech­nete Last, Drehzahl, Kühlmitteltemperatur, Ansaugluftmenge u.v.m.

• Automatische Fahrzeug- und Fehlererkennung

• Identiziert den Fehlerstatus der Motorkontrollleuchte (Freeze-Frame-

Data)

• Motorkontrollleuchte und Fehlerspeicher im Fahrzeug kann gelöscht

werden

• Auslesen der Freeze-Frame-Daten

• Anzeige der Fahrzeug-Identizierungsnummer

• Betriebstemperatur: 0 bis 80 °C

• 12 Volt Stromversorgung über OBD2-Buchse

• Abmessungen: 49 x 27 x 33 mm

Systemvoraussetzung

• iOS ab Version 6.0 (Bluetooth 4.0 oder höher, z.B. iPhone 4S/5/5C/5S,

iPad 3/4/Mini, iPod Touch 5)

• Android ab Version 2.1 (Bluetooth 2.1 oder höher)

- 24 -

Deutsch

- 25 -

Garantiebedingungen

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimmungen. Die Garantiezeit beginnt mit der Übergabe des
Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten
Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie­leistung verpflichtet.

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit Sie auf Material oder Fabrikationsfehler
zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder durch andere
zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in
unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.
Eingriffe am Gerät durch nicht von uns autoriSierte Firmen / Personen führen automatisch zum Erlöschen des Garantiean-

3.
spruches.

4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung
der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.

5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.

6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.

Warranty regulations

1. In general the European warranty regulations are valid. Warranty starts with receipt of unit. In a warranty case,
please submit the unit together with invoice, unit pass and error description. Without these documentary evidence
we are not obliged to a warranty performance.

2. During warranty period we repair all constructional or material defects which are caused by a manufacturing fault.
It is in the decision of the manufacturer to change or replace defective parts/units. Further claims are excluded.
Changed parts will automatically go over into our property. We will not be held responsible for future damages.

3. Manipulation on the unit through non-authorized companies/persons automatically leads to an end of warranty
period.

4. Excluded of warranty claims are damages due to improper treatment, not following the manual, oxidation of bat­teries, permanent usage.

5. The initial warranty period is not extended because of repair or replacement of parts.

6. These warranty regulations are valid in the Federal Republik of Germany.

- 26 -

Application de la garantie

1. L‘application de la garantie est soumise aux dispositions légales. La période de garantie débute à la remise
de l‘appareil. En cas d‘application de la garantie, nous demandons que soit restitué l‘appareil accompagné
de son justificatif d‘achat (ticket de caisse, facture ou autres), la carte de l‘appareil dûment renseignée et une
description précise du défaut. Sans ces éléments, nous ne sommes pas tenus d‘assurer les prestations de
garantie.

2. Pendant la période de garantie, nous réparons gratuitement tous les défauts, dans la mesure où il s‘agit de
défauts matériels ou de fabrication. Le fabricant est libre de réparer les pièces / appareils défectueux ou de
les remplacer. Aucune autre requête, de quelque nature que ce soit, ne sera prise en compte. Les pièces
remplacées sont notre propriété. Nous déclinons toute responsabilité pour les éventuels dommages consé­cutifs.

3. Toute intervention sur l‘appareil, effectuée par des sociétés / ou des personnes non autorisées par nos soins,
entraîne automatiquement l‘annulation de la garantie.

4. Sont exclus de la garantie, tous les dommages résultant d‘une utilisation non conforme, du non respect de
la notice d‘utilisation, de l‘épuisement des piles/ou du déchargement des accus et de l‘usure normale liée à
l‘utilisation.

5. La réparation ou le remplacement des pièces ne prolonge en aucun cas la période de garantie initiale.

6. Les présentes conditions de garantie s‘appliquent à l‘Allemagne fédérale.

Garantievoorwaarden

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het
toestel. In geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het
correct ingevulde toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.

Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.

2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of
fabricatiefouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te
vervangen. Verdere aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden
onze eigendom. Wij zijn niet aansprakelijk voor gevolgschade.

3. Ingrepen aan het toestel door niet door ons geautoriseerde firma‘s/personen leiden automatisch tot het
vervallen van de garantieclaim.

4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de
gebruiksaanwijzing, uitgelopen accu‘s/batterijen en slijtage door bediening.

5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.

6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

- 27 -

OBD2 Bluetooth

Garantiekarte Warranty card
Carte de garantie Garantiekaart

Drahtlose Nachrichtentechnik
Entwicklungs- und Vertriebs GmbH
Voltastraße 4
D-63128 Dietzenbach
Tel. [phone]
Fax [phone]
Service-Hotline [phone]
Internet http://www.dnt.de
Email [e-mail]

Serien Nr.
Serial no.
N° de série
Seienr.

Kaufdatum:
Date of purchase:
Date d’achat:

Koopdatum:

Stempel und Unterschrift des Händlers

Stamp and signature of the dealer
Cachet de signature du revendeur

Stempel en handtekening van de handelaar

- 28 -
