SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 32 58 24 www.conrad.si

NAVODILA ZA UPORABO

Spletni radio DNT IP Square

Kataloška št.: 32 58 24

Kazalo

................................................................................ ............................................................................................................................................................ ..........................................................................................

Varnostni napotki .................................................................................................................. 3

Splošni napotki ........................................................................................................................ 3

Elektrika in motnje ................................................................................................................... 3

Embalaža ................................................................................................................................ 3

Čiščenje in nega ..................................................................................................................... 4

Glasna glasba ......................................................................................................................... 4

................................................................................ ............................................................................................................................................................ ..........................................................................................

Opis naprave ......................................................................................................................... 4

Sistemske zahteve .................................................................................................................. 4

Sestavni deli naprave .............................................................................................................. 4

Daljinski upravljalnik ................................................................................................................ 6

Splošno ................................................................................................................................... 7

................................................................................ ............................................................................................................................................................ ..........................................................................................

Priprava na obratovanje ....................................................................................................... 8

Obratovanje .......................................................................................................................... 10

Spletni radio .......................................................................................................................... 10

Predvajanje medijev .............................................................................................................. 11

Program Media Player 11 kot UPnP-strežnik ....................................................................... 11

Dremež ................................................................................................................................. 12

Budilka .................................................................................................................................. 12

................................................................................ ............................................................................................................................................................ ..........................................................................................

Sistemske nastavitve .......................................................................................................... 13

Izenačevalnik ........................................................................................................................ 14

Internetne nastavitve ............................................................................................................. 14

Nastavitev časa ..................................................................................................................... 15

Osvetlitev prikazovalnika ...................................................................................................... 15

Nastavitev jezika ................................................................................................................... 15

Tovarniške nastavitve ........................................................................................................... 15

Posodobitev programske opreme ......................................................................................... 15

Čarovnik za namestitev ......................................................................................................... 15

Informacije ............................................................................................................................ 16

Shranjevanje/nastavitev radijskih postaj ............................................................................... 16

UKV-radio ............................................................................................................................. 16

Meni UKV-radia ..................................................................................................................... 16

Povezava spletnega radia z drugimi avdio napravami ......................................................... 17

Priključek za slušalke ............................................................................................................ 17

LAN-priključek ....................................................................................................................... 17

Registracija na portalu .......................................................................................................... 17

Odpravljanje težav ................................................................................................................ 18

................................................................................ ............................................................................................................................................................ ..........................................................................................

Tehnični podatki ................................................................................................................. 19

Okolju prijazno odstranjevanje .............................................................................................. 19

Izjava o skladnosti ................................................................................................................. 19

................................................................................ ............................................................................................................................................................ ..........................................................................................

Garancijski list .................................................................................................................... 20

................................................................................ ............................................................................................................................................................ ..........................................................................................

Vzpostavitev povezave in kakovost sta skoraj izključno odvisna od pasovne širine posamezne radijske postaje in pasovne širine vašega DSL-priključka. Strežnik Frontier zbrane povezave zgolj da na razpolago in nima vpliva na kakovost in hitrost prenosa.

Pridržujemo si pravico do sprememb.

2

Varnostni napotki

Prosimo, da pred prvo uporabo naprave skrbno preberete varnostne napotke.

Splošni napotki

x.Napravo postavite na trdo in ravno podlago. x.Napravo zaščitite pred udarci, padci, prahom, vlago, neposredno sončno svetlobo in

..ekstremnimi temperaturami.

x.Poskrbite za zadostno oddaljenost od virov toplote kot je npr. kuhalna plošča ali pečica. x.Bodite pozorni na to, da bo električna vtičnica dobro dostopna, tako da lahko po potrebi

..hitro izvlečete električni vtič. Električnega kabla nikoli ne polagajte tako, da bi se lahko ..spotaknili čezenj.

x.Električnega kabla ne smete prepogibati ali mečkati. Električni kabel se naj ne nahaja v

..bližini vročih površin in ostrih robov.

x.Naprave ne uporabljajte, če so na napravi sami ali na električnem kablu vidni znaki

..poškodb ali pa vam je naprava pred tem padla na tla.

x.Če napravo postavite na polico ali omaro, mora biti pri tem na vseh straneh minimalna

..razdalja 10 cm.

x.Na napravo ne postavljajte sveč ali drugih odprtih virov ognja. x.Če napravo prinesete iz hladnega v topel prostor, lahko v napravi nastaja kondenzna voda.

..V tem primeru naprave nekaj ur ne vklapljajte.

Elektrika in motnje

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.Otroci ne znajo preceniti nevarnosti, ki so povezane z neustrezno uporabo električnih

..naprav. Poskrbite, da se bo izdelek nahajal izven dosega otrok.

x Naprave ne potapljajte v vodo ali druge tekočine, saj obstaja nevarnost električnega udara. x.Izdelka se ne dotikajte z mokrimi rokami in ga ne uporabljajte na prostem ali v prostorih z

..visoko stopnjo vlažnosti zraka.

x.Napravo priključite samo na pravilno nameščeno električno vtičnico, katere omrežna

..napetost se sklada z napetostjo električnega vtiča, ki je navedena v poglavju ''Tehnični ..podatki''.

x.Na samo napravo ali v njeni bližini ne postavljajte posod, napolnjenih z vodo (npr. vaze).

..Posoda se lahko prevrne, razlita tekočina pa lahko ima negativni vpliv na električno varnost ..naprave.

x.Če morate uporabiti podaljševalni kabel, mora ta ustrezati podatkom, ki jih najdete v

..poglavju ''Tehnični podatki''. Ob nakupu podaljševalnega kabla se posvetujte z ustrezno ..usposobljenimi trgovci.

x.Če med obratovanjem naprave pride do motenj, po vsaki uporabi in v primeru nevihte

..izvlecite električni vtič iz vtičnice. Pri tem vedno vlecite za vtič in nikoli za kabel.

x.Če želite napravo popolnoma ločiti od napajanja, izvlecite električni vtič iz vtičnice. x.Samega izdelka ne spreminjajte. Tudi električnega kabla ne smete sami zamenjati.

..Popravila na napravi ali električnem kablu naj izvaja samo specializirana delavnica oz. ..servisni center. Nepooblaščena popravila lahko pripeljejo do znatnih nevarnosti za ..uporabnika.

Embalaža

x Embalaža naj ne pride v otroške roke. Med drugim obstaja nevarnost zadušitve!

3

Čiščenje in nega

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.Današnje pohištvo je prevlečeno z raznoraznimi laki in umetnimi materiali ter se neguje z

..različnimi negovalnimi sredstvi. Iz tega razloga ni mogoče popolnoma izključiti, da nekateri ..izmed teh materialov ne vsebujejo agresivnih sestavin, ki lahko napadejo gumijaste nogice ..in jih zmehčajo. Pod izdelek po potrebi namestite nedrsečo podlogo.

x Za čiščenje ne uporabljajte močnih kemikalij ter agresivnih čistilnih ali polirnih sredstev.

Glasna glasba

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.Visoka glasnost pri uporabi slušalk lahko vodi v okvaro sluha. Preden namestite slušalke,

..glasnost nastavite na minimum! Vaš sluh se lahko poškoduje, če je predolgo ali preveč ..nenadno izpostavljen visoki glasnosti.

Opis naprave

Sistemske zahteve

Kaj potrebujete za uporabo radia?

1. Širokopasovna internetna povezava, kar je praviloma DSL-priključek.

2..Časovno in podatkovno neodvisna internetna tarifa (npr. kabelski internet), sicer znajo biti

....stroški precej visoki.

3..Brezžična dostopna točka (Access Point), ki je povezana s širokopasovno povezavo, npr.

....usmerjevalnikom.

4..Če je vaše WLAN-omrežje zaščiteno z WEP- ali WPA-kodiranjem, morate poznati ključ,

....tako da lahko pri prijavi ključ tudi vnesete.

5..Če vaše omrežje deluje s stalnim IP-naslovom, morate poznati MAC-naslov, tako da ga

....lahko vnesete v brezžično dostopno točko. MAC-naslov najdete v meniju radia pod

....Sistemske nastavitve > Internetne nastavitve > Nastavitve (Systemeinstellungen >

....Interneteinstellungen > Einstellungen). Za vnos MAC-naslova vaše brezžične dostopne

....točke preberite navodila za uporabo, ki so bila priložena dostopni točki.

6..Bodite pozorni na to, da je brezžična dostopna točka vključena.

................................................................................ ............................................................................................................................................................ ..........................................................................................

Programska oprema radia se nenehno posodablja in izpopolnjuje. Zaradi takšnih sprememb programske opreme se lahko zgodi, da se točke menija malce razlikujejo od opisa v navodilih za uporabo. O tovrstnih spremembah

..............vas obveščamo na naši spletni strani www.dnt.de.

Sestavni deli naprave

Čelna plošča

4

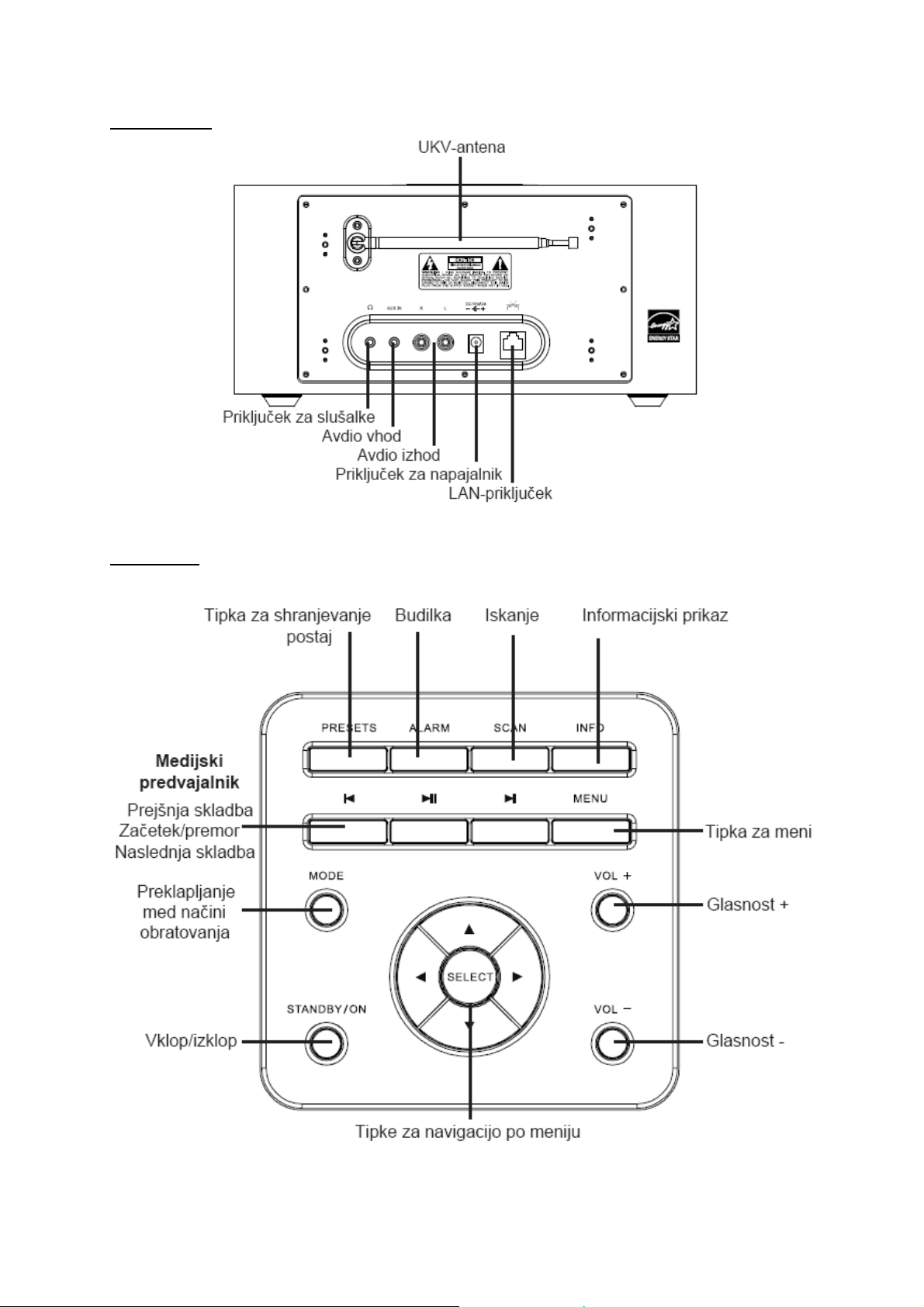

Hrbtna stran

Tipkovnica

5

Tipka Funkcija MODE Tipke za navigacijo po meniju

UKV-radio: - ST spremeni frekvenčni prikaz v korakih po 0,05 MHz

VOL+, VOL- Tipke za medijski predvajalnik

Preklapljanje med načini delovanja Vsi načini delovanja:

Glasnost +/-

- W X pomikanje v levo/desno, ST pomikanje -

..navzgor/navzdol

- W vrnitev na zadnjo stran

- Tipka SELECT za potrditev, izklop budilke

- W X držite pritisnjeno za iskanje navzgor/navzdol

- Tipka SELECT za začetek iskanja

- prejšnja skladba

- začetek/premor

- naslednja skladba

SCAN INFO STANDBY/ON ALARM PRESETS

Daljinski upravljalnik

Začetek iskanja v načinu delovanja ''UKV-radio'' Prikaz metapodatkov oz. RDS-informacij pri UKV-radiu Vklop/izklop Nastavitev budilke Shranjevanje radijskih postaj/priklic shranjenih postaj

6

Splošno

x.V načinu pripravljenosti so na prikazovalniku prikazani datum,

..čas in nastavitev budilke.

x.Med obratovanjem lahko s tipko preklapljate med spletnim

..radiem in glasbenim predvajalnikom. Pojavi se kratek grafični ..prikaz spletnega radia ali glasbenega predvajalnika. Nato

............................................naprava preklopi v izbran način delovanja.

- Pri načinu ''Spletni radio'' se bo naprava poskušala povezati z radijsko postajo, ki je bila

..nazadnje nastavljena, če pa ji to ne uspe, potem preklopi v meni.

- Pri načinu ''Glasbeni predvajalnik'' naprava prikazuje meni.

Nastavitev glasnosti

x.Za nastavitev glasnosti uporabite tipki VOL+/-. x.Takoj ko zavrtite gumb za glasnost, se spremeni zaslonski prikaz in pojavi se relativni

..grafični prikaz glasnosti, desno poleg grafičnega prikaza pa se nahaja število med 0 (tiho) in ..20 (maksimalna glasnost).

Nastavitev glasnosti se v odvisnosti od sistema odzove s krajšo zakasnitvijo.

Navigacija

- Pritisk tipke SELECT: potrditev izbire

- Tipke ST W X: izbira točke menija, izbira možnosti DA/NE, izbira na seznamu ali izbira

..znaka

- Tipka W: en vnos v meniju nazaj, prekinitev izbire

................................................................................ ............................................................................................................................................................ ..........................................................................................

Če se na desnem robu prikazovalnika pojavi puščica, to pomeni, da lahko dostopate do nadaljnjega podmenija ali da imate na voljo dodatno izbiro. Aktualna izbira je inverzno shranjena oz. označena z zvezdico (*).

Prikaz spletnega radia

................................................................................ ............................................................................................................................................................ ..........................................................................................

Med predvajanjem spletnega radia lahko prikličete dodatne informacije o aktualni radijski postaji. Med informacijami preklapljate s tipko Info in si sledijo v naslednjem zaporedju:

- Opis: splošni opis radijske postaje

- Zvrst: glasbena zvrst

- Država postaje: od kod radijska postaja oddaja

..........................................- Zanesljivost: uvrstitev razpoložljivosti postaje

..........................................-.Bitna hitrost: kakovost prenosa (XX kbps), kodek (MP3, WMA),

............................................frekvenca vzorčenja (npr. 44,1 kHz)

..........................................- Medpomnilnik predvajanja

..........................................- Aktualni datum

Tipka MENI

Za dostop do menija pritisnite tipko MENU.

7

Priprava na obratovanje

................................................................................ ............................................................................................................................................................ ..........................................................................................

Priporočamo, da priprave na obratovanje izvajate v oddaljenosti pribl. 2-3 metre od usmerjevalnika.

x.Priložen vtični napajalnik povežite z radiem, nato pa ga priključite

..na električno vtičnico. Za vklop naprave kratko pritisnite tipko ..STANDBY/ON.

x.Na prikazovalniku se za nekaj sekund pojavi začetni pozdrav,

..nato pa preklopi na čarovnika za namestitev, ki vam bo pomagal ..pri vzpostavitvi WLAN-omrežja.

x.Aktivirajte čarovnika za namestitev. Izberite ''Ja'', nato pa izbiro

..potrdite s pritiskom tipke SELECT.

x.Nastavite želeni urni format. Nastavitev potrdite s pritiskom tipke

..SELECT.

x.Sedaj lahko izberete, če naj omrežni strežnik samodejno

..posodobi uro, lahko pa tudi izberete možnost Ne posodobi (Kein ..Update).

x.Če ste izbrali in potrdili Posodobitev s spleta (Update from

..Net), boste nato prejeli pregled s časovnimi pasovi. Za Slovenijo ..izberite UTC +01:00 Madrid, Amsterdam.

x.Preklop med poletnim/zimskim časom. Pod to točko lahko

..izberete, če naj bo samodejno preklapljanje med ..poletnim/zimskim časom aktivirano. Izberite ustrezno možnost ..(Aus = deaktivirano, Ein = aktivirano) ter izbiro potrdite s ..pritiskom tipke SELECT.

x.Sledi izbira WLAN-regije, kjer lahko s seznama izberete ustrezno

..možnost. S tem zagotovite upoštevanje podatkov, ki so značilni ..za posamezno državo/regijo.

x.Za Slovenijo izberite možnost Večji del Evrope (Größter Teil

..Europas).

8

Prikazano postopanje se nanaša na samodejno dodeljevanje IP-naslovov (DHCP) s strani WLAN-usmerjevalnika. Za dodeljevanje stalnega IP-naslova

................................................................................ ............................................................................................................................................................ ..........................................................................................

izberite možnost ročne konfiguracije [Manual config].

x.Pri prvi uporabi boste na tem mestu prejeli seznam najdenih

..WLAN-omrežij. Imena omrežja so shranjena v vašem ..usmerjevalniku na območju WLAN-nastavitev pod SSID. Iskanje ..omrežja lahko ponovite z možnostjo [Neuer Suchlauf] (Novo ..iskanje), lahko pa tudi ročno izvedete konfiguracijo IP-naslova z ..[Manual konfig] (Ročna konfiguracija). To je potrebno, če je na ..vašem usmerjevalniku samodejno dodeljevanje IP-naslovov ..deaktivirano.

x.Izberite svoje omrežje. x.Sedaj morate vnesti omrežni ključ. Znaki za omrežni ključ so

..prikazani v 2. vrstici (''Schluessel''). ..Navigacija: ..- Za izbiro uporabljajte tipke ST W X. ..- Izberite znak in za potrditev pritisnite tipko SELECT. ..-.Znak izbrišete tako, da izberete BKSP in za potrditev pritisnete

....tipko SELECT.

..-.Vnos prekinete tako, da izberete CANCEL in za potrditev

....pritisnete tipko SELECT.

..-.Vnos potrdite tako, da izberete OK in za potrditev pritisnete

..............................................tipko SELECT.

Če navigirate s tipkami ST W X, bo izbran znak prikazano inverzno.

Vnašanje določenih posebnih znakov in črk ni možno.

x.Medtem ko se radio povezuje z usmerjevalnikom, je prikazano

..sporočilo Prosimo, počakajte, povezujem (Bitte warten ..connecting).

x.Takoj ko je povezava uspešno vzpostavljena, se pojavi sporočilo

..Čarovnik za namestitev je končan (Einrichtungsass. ..abgeschlossen). Za preklop v glavni meni pritisnite tipko

..SELECT.

Če ste nastavili samodejno dodeljevanje IP-naslovov (DHCP) v WLAN-usmerjevalniku, v meniju izberite SSID [Manual config] oz. v meniju internetnih

.............nastavitev izberite možnost ročnih nastavitev

.............(Interneteinstellungen > Manuelle Einstellungen).

x.Izberite možnost ''Kabel'' (kabelska povezava) za LAN- in

..''Drahtlos'' (brezžična povezava) za WLAN-povezavo.

x.Za ročno nastavitev izberite DHCP deaktiviran (DHCP inaktiv).

9

x.V naslednjem oknu lahko nastavite IP-naslov. IP-naslov se pri

..domačih omrežjih praviloma začne z 192.168.XXX.XXX. Kateri ..naslov morate tukaj nastaviti, je odvisno od proizvajalca vašega ..usmerjevalnika.

x.S tipkama ST lahko v posameznih okencih nastavite število

..med 0 in 255. Ko nastavite ustrezno število, za skok na naslednje ..mesto vnosa pritisnite tipko SELECT ali eno izmed tipk W X.

x.Nato na isti način nastavite Gateway (prehod) in DNS.

x.V naslednjem okencu lahko vnesete ime svojega WLAN-omrežja

..(SSID). Vnos poteka tako kot je opisano pri vnosu ključa ..(kodiranja) zgoraj.

x.Izbira vrste kodiranja:

..Odprto: ni dovoljeno, WEP ..PSK: ni dovoljeno, WEP ..WPA: TKIP, AES ..WPA2: TKIP, AES

x Vnesite ključ kot je opisano zgoraj.

..........................................x Nato radio poskuša vzpostaviti povezavo z usmerjevalnikom.

Obratovanje

x.Na spletnem radiu izberite funkcijo spletnega radia. Če ste že

..poslušali spletni radio, potem radio samodejno preklopi na zadnjo ..radijsko postajo, ki ste jo poslušali. Če ne, potem vas radio vodi ..do izbire radijske postaje.

Spletni radio

x.Nazadnje poslušano (zuletzt gehört) je seznam nazadnje

..poslušanih radijskih postaj. Če na seznamu ni radijskih postaj, ..potem se izpiše sporočilo Ni postaj (Keine Sender). V tem ..pritisnite tipko Nazaj (Back).

x.S seznamom radijskih postaj (Senderliste) imate na voljo

..pripravljen seznam radijskih postaj, ki je sestavljen na naslednji ..način:

..Priljubljene (Meine Favoriten): Seznam priljubljenih postaj, ki ga ..lahko sestavite na spletni strani www.wifiradio-frontier.com . ..Preberite tudi poglavje ''Registracija na portalu''.

..Local Deutschland: Vse nemške radijske postaje, ki so ..navedene na portalu. ..-.Vse postaje (Alle Sender): Enostaven seznam vseh postaj, ki

....so na voljo v Nemčiji.

..-.Izbrane postaje (Ausgewählte Sender): Seznam priljubljenih

....postaj.

..-.Nadaljnji vnosi na seznamu so razvrščeni glede na glasbeno

.............................................zvrst.

10

Postaje (Sender):

- Države (Länder): Prejmete seznam postaj, ki so izbrane glede na

..celino in državo.

- Zvrst (Genre): Razvrstitev glede na glasbeno zvrst.

-.Iskanje postaje (Suchen Sender): Iskanje radijske postaje po

..vsem svetu. ..Navigacija: ..- Za izbiro uporabljajte tipke ST W X. ..- Izberite znak in za potrditev pritisnite tipko SELECT. ..-.Znak izbrišete tako, da izberete BKSP in za potrditev pritisnete

....tipko SELECT.

..-.Vnos prekinete tako, da izberete CANCEL in za potrditev

.............................................pritisnete tipko SELECT.

...........................................- Vnos potrdite s pritiskom tipke SELECT.

Če navigirate s tipkami ST W X, bo izbran znak prikazano inverzno.

-.Priljubljene postaje (populäre Sender): Seznam priljubljenih

..postaj z vsega sveta.

- Nove postaje (Neue Sender): Seznam radijskih postaj, ki so bile

..nazadnje vnesene na portalu Frontier.

Podcast: Na enak način, kot je opisano zgoraj, lahko izbirate in iščete tudi podcaste.

Predvajanje medijev

x.Za preklop iz enega načina v drugega kratko pritisnite tipko

..Mode ali pa v glavnem meniju izberite možnost Glasbeni ..predvajalnik (Musikabspieler).

x.Za dodajanje medijskih vsebin v omrežje, tako da jih lahko nato

..predvajate na spletnem radiu, je potrebnih nekaj priprav. ..Za dodajanje medijev potrebujete UPnP-strežnik. UPnP-strežniki ..so na voljo za različne operacijske sisteme. Za Windows lahko

............................................ustrezno nastavite npr. Media Player 11.

Program Media Player 11 kot UPnP-strežnik

x Odprite program Media Player 11. x.Kliknite na Knjižnica (Library) > Skupna raba predstavnosti

..(Media Sharing).

x.Kliknite Skupna raba moje predstavnosti (Share my media) > V

..redu (OK).

Upoštevajte varnostne napotke za dodajanje medijskih vsebin, datotek in map v omrežje.

11

x Sedaj je na vrsti spletni radio. x Sedaj izberite možnost Skupni mediji (Gemeinsame Medien). x.Na prikazovalniku so sedaj prikazani UPnP-strežniki v vašem

..omrežju. Izberite ustrezni strežnik.

x.Ker doslej niste dovoljevali dostopa, se na prikazovalniku pojavi

..sporočilo Ni dovoljeno (nicht erlaubt).

x.Okno v medijskem predvajalniku prikazuje napravo z imenom

..''Jupiter 6.2''.

x V prikazanem simbolu naprave vidite rumen klicaj. x Označite napravo in nato kliknite Omogoči (Zulassen). x Klicaj izgine in prikazana je zelena kljukica.

x.Za prilagoditev izbire medijev kliknite Nastavitve

..(Einstellungen).

x Zaprite okno in nato kliknite V redu (OK).

Nadaljnje informacije o uporabi medijskih datotek najdete v oknu Pomoč (Help) v programu Media Player 11.

x.Na spletnem radiu ponovno izberite strežnik. Ker je dostop

......................................................sedaj dovoljen, se pojavi prikaz Glasba (Musik) in

......................................................Seznami predvajanja (Wiedergabelisten). S tem lahko

......................................................nato dostopate do uporabniškega vmesnika UPnP-

......................................................strežnika.

Dremež

x V glavnem meniju izberite možnost Dremež (Schlummer). x Nato se pojavi prikaz Dremež izključen (Schlummer aus). x.S tipkama ST nastavite želeni čas za dremež. Čas lahko

..nastavljate v korakih po 15 minut med 15 in 60 minutami.

x.Ko nastavite čas dremeža, se v spodnji vrstici prikazovalnika

..pojavi simbol ure ter čas preostalega časa dremeža.

x.Po nastavitvi se začne čas dremeža odštevati.

Budilka

Naprava ima na voljo 2 časa bujenja, ki ju lahko nastavite neodvisno drug od drugega.

x Izberite budilko 1 ali 2. V spodnjem opisu je izbrana budilka 1.

12

x.Izberite možnost Omogoči (Erlauben).

..Imate naslednjo izbiro: Izključeno (Aus), Dnevno (Täglich), Enkrat ..(Einmal), Konec tedna (Wochenende), Delovni dnevi (Werktage).

x.S tipkama ST izberite ustrezno možnost ter izbiro potrdite s

..pritiskom tipke SELECT.

x.Pri izbiri Enkrat (Einmal) sledi nastavitev datuma in časa.

..Posamezno mesto vnosa utripa. ..- Pritiskajte tipki ST, dokler zaporedno ne nastavite posameznih

....mest datuma. Posamezno nastavitev potrdite s pritiskom tipke

....SELECT. Za preklapljanje med mesti vnosa lahko uporabite tudi

....tipki W X.

..-.Pritiskajte tipki ST, dokler ni prikazana ustrezna ura, nato pa

....izbiro potrdite s pritiskom tipke SELECT.

..- Pritiskajte tipki ST, dokler niso prikazane ustrezne minute, nato

....pa izbiro potrdite s pritiskom tipke SELECT.

x V meniju izberite uro.

..-.Pritiskajte tipki ST, dokler ni prikazana ustrezna ura, nato pa

....izbiro potrdite s pritiskom tipke SELECT.

..-.Pritiskajte tipki ST, dokler niso prikazane ustrezne minute, nato

....pa izbiro potrdite s pritiskom tipke SELECT.

Izbira načina bujenja

x.Pri bujenju lahko izbirate med bujenjem s spletnim radiem ali

...brenčalom.

x Izberite želeni način in izbiro potrdite s pritiskom tipke SELECT.

x.Če ste se odločili za način bujenja s spletnim radiem, lahko

..izberete radijsko postajo, s katero se želite prebuditi.

x.Na izbiro imate 12 spominskih mest za postaje in radijsko postajo,

..ki ste jo nazadnje poslušali. Prazna spominska mesta so ..prikazana z napisom Ni nastavljeno (nicht gestellt).

x Nazadnje nastavite še glasnost bujenja. x Ko opravite vse nastavitve, v meniju izberite Shrani (Speichern).

Sistemske nastavitve

x.V glavnem meniju izberite možnost Sistemske nastavitve

..(Systemeinstellungen).

13

x.V meniju sistemskih nastavitev imate na voljo naslednje možnosti:

..Izenačevalnik (Equalizer), Internetne nastavitve ..(Interneteinstellungen), Nastavitve časa (Zeiteinstellungen), Jezik ..(Sprache), Tovarniške nastavitve (Werkseinstellung), Posodobitev ..programske opreme (Softwareupdate), Čarovnik za namestitev ..(Einrichtungsassistent) in Informacije (Info).

Izenačevalnik

x.Spletni radio IP Square ima na voljo obsežne nastavitve

..izenačevalnika, tako da lahko zvok individualno prilagodite. ..Na voljo imate 8 fiksnih izenačevalnikov, enega pa lahko določi ..uporabnik sam. ..Fiksni izenačevalniki so: Običajno (Normal), Mat (Matt), Jazz, ..Rock, Soundtrack, Klasika (Klassik), POP, in Poročila ..(Nachrichten).

..Z uporabniško določeno nastavitvijo Moj izenačevalnik (Mein ..EQ) lahko ločeno nastavite visoke in nizke tone.

x.Pri tem izberite Bas (Bass) ali Višine (Höhen) ter izbiro potrdite s

..pritiskom tipke SELECT.

x.S tipkama ST nastavite želeno vrednost.

Internetne nastavitve

x.Čarovnik (Assistent): Izberite to možnost za vzpostavitev

..omrežja.

x.Vzpostavitev PCB WLAN-a (PBC WLAN Aufbau): Ta možnost

..služi vključitvi naprav s funkcijo WPS ((WiFi-Protected Setup) v ..WLAN-omrežje.

x.Nastavitve (Einstellungen): Prikazuje vse nastavitve omrežja

..kot so npr. MAC-naslov, IP-naslov, prehod (Gateway), DNS, SSID

...........................................itd.

.........................................x.WLAN-regija (WLAN-Region): Prikaže vam seznam WLAN-regij.

...........................................Za Slovenijo izberite možnost Večji del Evrope (Größter Teil

...........................................Europas).

.........................................x.Ročne nastavitve (Manuelle Einstellungen): Kot že opisano na

...........................................strani 9, lahko nastavitve omrežja izvajate tudi ročno.

.........................................x.Omrežni profil (Netzwerkprofil): Prikaz trenutno nastavljenega

...........................................omrežnega profila.

14

Nastavitev časa

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.Samodejna posodobitev (Auto. Update): Uro in datum lahko

..pridobite s spletnega strežnika. Pri tem izberite možnost ..Posodobi s spleta (Update from Net).

x.Nastavitev časa/datuma (Zeit-/Datumseinstellung): Ročna

..nastavitev časa in datuma, če niste vključili samodejne ..posodobitve.

x Nastavitev formata (Format einstellen): 12-/24-urni prikaz.

.........................................x.Nastavitev časovnega pasu (Zeitzone einstellen): Pri

...........................................samodejni posodobitvi ure in datuma morate nastaviti ustrezen

...........................................časovni pas. Za Slovenijo izberite UTC +01:00 Madrid,

...........................................Amsterdam.

.........................................x.Poletni/zimski čas (Sommer/Winterzeit): Vklop/izklop

...........................................samodejnega preklapljanja med poletnim in zimskim časom.

Osvetlitev prikazovalnika

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.S funkcijo osvetlitve prikazovalnika (Backlight) lahko ločeno nastavite svetilnost

..prikazovalnika za način delovanja in način pripravljenosti. Izbirate lahko med naslednjimi ..vrednostmi: Visoka (High), Srednja (Medium) in Nizka (Low). Pri tem je High najvišja ..stopnja svetilnosti in Low najnižja. Izberite ustrezno možnost ter izbiro potrdite s pritiskom ..tipke SELECT.

Jezik

Pod točko Jezik (Sprache/Language) lahko nastavite jezik menija.

Tovarniške nastavitve

................................................................................ ............................................................................................................................................................ ..........................................................................................

Na tem mestu lahko radio povrnete v stanje tovarniških nastavitev. To je včasih potrebno, če ima radio težave pri povezavi z omrežjem ali pa se nahaja v stanju, ko več ne deluje pravilno. Ko radio povrnete v stanje tovarniških nastavitev, se vse uporabniško določene nastavitve, npr. čas in datum, konfiguracija omrežja in prednastavitve (Presets), izbrišejo.

Posodobitev programske opreme

................................................................................ ............................................................................................................................................................ ..........................................................................................

Morda bo potrebno izvesti nekaj prilagoditev programske opreme naprave. Na portalu podjetja Frontier Silicon je za to na voljo strojno-programska oprema. Ročno lahko preverite, če je posodobitev programske opreme na voljo. Poleg tega je bila naprava nastavljena tako, da redno samodejno preverja, če je na voljo posodobitev programske opreme. Ko je nova posodobitev na voljo, vas naprava vpraša, če jo želite naložiti. V tem primeru potrdite z ''Ja''. Nato se naprava na novo zažene.

Čarovnik za namestitev

................................................................................ ............................................................................................................................................................ ..........................................................................................

Čarovnik za namestitev vam pomaga pri vzpostavljanju omrežja. Pri prvi uporabi naprave se samodejno zažene. Morda ga boste morali zagnati tudi v primeru, da želite spletni radio uporabljati v drugem okolju ali ko zamenjate usmerjevalnik.

15

Informacije

Prikaz informacij o aktualni različici programske opreme in ID-ju radia.

Shranjevanje radijske postaje

................................................................................ ............................................................................................................................................................ ..........................................................................................

Naprava ima na voljo 12 spominskih mest za postaje. Med poslušanjem spletnega radia za 2 sekundi pritisnite tipko PRESET. Pojavi se seznam razpoložljivih spominskih mest za postaje. S tipkama ST izberite spominsko mesto in za potrditev izbire pritisnite tipko SELECT. Spominsko mesto radijske postaje bo nato prikazano v spodnji vrstici prikazovalnika.

Nastavitev radijske postaje

................................................................................ ............................................................................................................................................................ ..........................................................................................

Kratko pritisnite tipko PRESET, s tipkama ST izberite spominsko mesto želene postaje in izbiro potrdite s pritiskom tipke SELECT. Posamezno radijsko postajo lahko tudi udobno izberete s tipkami od 1-12 na daljinskem upravljalniku.

UKV-radio

................................................................................ ............................................................................................................................................................ ..........................................................................................

IP Square ima vgrajen UKV-radio. Pritiskajte tipko MODE, dokler se na prikazovalniku ne pojavi napis FM Radio (UKV-radio).

x.Zaženite iskanje s tipko SCAN. Takoj ko naprava najde radijsko

..postajo, zaključi z iskanjem.

x.Kot že opisano, lahko radijske postaje shranite. Tudi za UKV-

..radio je na voljo 12 spominskih mest.

x.Če radijska postaja oddaja RDS-signal in je sprejem radijske

..postaje dovolj močan, prikaz frekvence na prikazovalniku preklopi ..na prikaz RDS-podatkov. Dodatne podatke o radijski postaji in ..RDS-prikaz lahko izberete s pritiskom tipke INFO.

x V statusni vrstici na spodnjem robu je prikazan napis RDS.

Meni UKV-radia

Nastavitve iskanja

Samo postaje z močnim signalom? Izberite Da (JA) ali Ne (NEIN).

Nastavitve zvoka

Če je UKV-sprejem prešibek, lahko pod to točko menija preklopite

.........................................na način Mono. Pri nastavitvi Mono se poveča občutljivost radia.

.........................................Izberite Da (JA) ali Ne (NEIN). Če radijsko postajo sprejemate v

.........................................načinu Mono ali Stereo vidite v statusni vrstici prikazovalnika. Pri

.........................................načinu Stereo sta na prikazovalniku vidna 2 zvočnika.

.........................................Glavni meni

.........................................Vrnitev na glavni meni.

16

Povezava spletnega radia z drugimi avdio napravami

Avdio vhod

................................................................................ ............................................................................................................................................................ ..........................................................................................

IP Square ima avdio vhod za priključitev različnih avdio naprav, npr. MP3-predvajalnik. Preden napravo povežete z radiem, tako na avdio napravo kot tudi na radiu IP Square nastavite majhno glasnost. V glavnem meniju izberite možnost Auxiliary Input in izbiro potrdite s pritiskom tipke SELECT. Nato lahko po potrebi prilagodite glasnost na napravi IP Square ali pri avdio napravi.

Avdio izhod

................................................................................ ............................................................................................................................................................ ..........................................................................................

Na hrbtni strani se nahajata 2 cinch priključka, preko katerih lahko radio priključite na stereo sistem.

Priključek za slušalke

................................................................................ ............................................................................................................................................................ ..........................................................................................

Spletni radio ima priključek za slušalke na hrbtni strani, na katerega lahko priključite slušalke s 3,5 mm banana vtičem.

Ko si nadenete slušalke in začnete predvajanje, bodite pozorni na to, da glasnost ni previsoko nastavljena, saj lahko povzroči poškodbe sluha.

LAN-priključek

................................................................................ ............................................................................................................................................................ ..........................................................................................

Naprava ima LAN-priključek, ki ga lahko uporabite namesto brezžične povezave (WLAN). V meniju Internetne nastavitve (Interneteinstellungen) izberite možnost Kabelska povezava (Kabel). Glejte stran 9.

Registracija na portalu

................................................................................ ............................................................................................................................................................ ..........................................................................................

17

S pomočjo spletne strani portala spletnega radia FRONTIER SILICON lahko spletni radio poslušate preko računalnika in sestavljate sezname svojih najljubših radijskih postaj. Da lahko ustvarjate sezname priljubljenih postaj se morate pred tem registrirati na spletnem portalu. Pri tem potrebujete enkratno dostopno kodo. To kodo najdete na svojem spletnem radiu pod Spletni radio > Seznam postaj > Pomoč > Pridobitev dostopne kode (Internet Radio > Senderliste > Hilfe > Zugriffscode erhalten). Dostopno kodo si zapišite. Nato v svoj spletni brskalnik vnesite naslov www.wifiradio-frontier.com. Sedaj se nahajate na spletnem portalu za svoj spletni radio. Na levi strani izberite jezik, potem pa levo zgoraj izberite možnost Kliknite za registracijo (Register here oz. Zum Registrieren hier

klicken).

Odpravljanje težav

Težava Razlaga/opis Rešitev

Ni povezave z omrežjem

Ni povezave z internetom

Tukaj vnesite svojo dostopno kodo

Vaš elektronski naslov

Izberite svoje geslo

Model spletnega radia

Omrežje ni na voljo. Na svojem računalniku preverite, če je omrežje

na voljo. Usmerjevalnik preprečuje dostop preko MACnaslova.

Jakost WLAN-signala je prešibka. Neznano kodiranje. Spremenite kodiranje na usmerjevalniku. Nastavitve omrežja. Spremenite nastavitve omrežja na radiu:

Požarni zid preprečuje dostop do usmerjevalnika.

Internetna povezava ni na voljo. Požarni zid preprečuje dostop do interneta.

Na svojem usmerjevalniku vnesite MAC-naslov:

Sistemske nastavitve > Internetne nastavitve >

Prikaži nastavitve (Systemeinstellungen >

Interneteinstellungen > Einstellungen anzeigen).

Preverite oddaljenost od usmerjevalnika in po

potrebi izberite drugo mesto postavitve.

Sistemske nastavitve > Internetne nastavitve >

Ročne nastavitve (Systemeinstellungen >

Interneteinstellungen > manuelle Einstellungen).

Preverite, če so odprta naslednja vrata:

UDP- in TCP-vrata 80 in 123

DNS-vrata 53

Windows vrata 135-139 in 445

Preverite, če omrežje dovoljuje UPnP.

Na svojem računalniku preverite, če je internet

na voljo.

Preverite, če so odprta naslednja vrata:

UDP- in TCP-vrata 80 in 123

DNS-vrata 53

Windows vrata 135-139 in 445

Preverite, če omrežje dovoljuje UPnP.

18

Tehnični podatki

Funkcije omrežja

x Skrito ime omrežja SSID x Iskanje v omrežju SSID x Kodiranje WEP (HEX in ASCII 64-bitno,128-bitno, auto-sense), WPA/WPA2 x Statični protokol IP v4 ali dodelitev naslova DHCP x IEEE802.11b, IEEE802.11g in IEEE802.11b/g x Ethernet prikluček LAN

Dekodirnik zvoka

x MP3, WMA

Formati seznamov predvajanja

................................................................................ ............................................................................................................................................................ ..........................................................................................

x.ASX (format Microsoftovega seznama predvajanja), RAM (format seznama predvajanja

..RealAudio), M3U, RPM, PLS

Protokol pretočnega predvajanja zvoka

x RTSP (Real Time Streaming Protocol) x HTTP (Hyper Text Transfer Protocol)

Ostalo

x UKV-radio: 87,5-107,9 MHz, sprejem preko paličaste antene x Ura, budilka in samodejni izklop ob nastavljenem času x Prikazovalnik z osvetlitvijo ozadja x Priključek za slušalke: 3,5 mm banana priključek, 150 mV RMS/32 Ω x Izhodna moč zvočnika: 2 x 10 W RMS x Avdio vhod: 3,5 mm banana priključek x Avdio izhod: cinch, impedanca 47 kΩ x Daljinski upravljalnik x Mere: 286 mm x 139 mm x 130 mm x Napajanje: 12 V/DC, maks. 1,2 A x Električna poraba v načinu pripravljenosti pribl. 0,7 W

Okolju prijazno odstranjevanje

................................................................................ ............................................................................................................................................................ ..........................................................................................

To napravo je treba odstraniti v skladu z evropsko direktivo o odpadni električni in elektronski opremi (2002/96/ES). Odslužene električne in elektronske naprave oddajte na ustreznem zbirališču odpadkov svoje občine.

Odslužene baterije ne sodijo med gospodinjske odpadke. Odslužene baterije

..................oddajte na ustreznih zbirališčih.

Izjava o skladnosti

................................................................................ ............................................................................................................................................................ ..........................................................................................

S tem proizvajalec dnt GmbH izjavlja, da naprava IP Square ustreza temeljnim zahtevam in drugim veljavnim predpisom direktive 1999/5/ES.

Izjava o skladnosti (CE) je na voljo na spletni strani www.dnt.de/konformitaet.

19

GARANCIJSKI LIST

Izdelek: Spletni radio DNT IP Square Kat. št.: 32 58 24

Garancijska Izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.

Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248

www.conrad.si

, info@conrad.si

20

dnt IP Square User Guide [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
