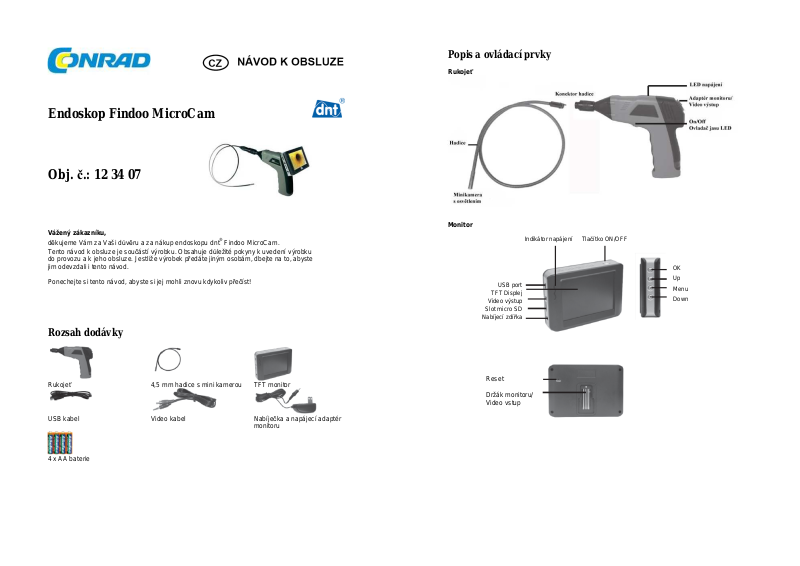

Endoskop Findoo MicroCam
Obj. č.: 12 34 07
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup endoskopu dnt® Findoo MicroCam.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
Rukojeť 4,5 mm hadice s mini kamerou TFT monitor
USB kabel Video kabel Nabíječka a napájecí adaptér
4 x AA baterie
monitoru
Popis a ovládací prvky
Rukojeť
Monitor
Reset
Držák monitoru/
Video vstup
TFT Displej
Video výstup
Slot micro SD
Nabíjecí zdířka
Indikátor napájení Tlačítko ON/OFF
USB port
OK
Up
Menu
Down
Vložení/výměna baterií
• Vložte baterie do schránky na rukojeti.
• Pomocí šroubováku odstraňte šroub ve spodní části rukojeti.
• Posuňte kryt ve směru šipky.
• Vyjměte držák baterií.
Při dodání je šroubek v sáčku s vybavením
Instalace monitoru
Monitor lze používat bezdrátově, nebo připojený k rukojeti. Na zadní straně rukojeti jsou 4 konektory
a uchycení, do kterých lze monitor zasunout.
Posuňte monitor dolů
• Do držáku baterií vložte 4 nové baterie (jsou součásti dodávky).
• Správná polarita baterií je vyznačena na držáku.
• Kryt schránky pro baterie vraťte na místo.
Vždy vyměňte celou sadu baterií najednou.
Připojení konektoru hadice
Abyste mohli použít Findoo mikro kameru, musíte konektor hadice připojit k rukojeti.
Dejte pozor, aby byl kolík konektoru správně zastrčen do otvoru na rukojeti.
Pokud kolík zapadne do otvoru, utáhněte prsty vroubkované točítko, aby se připojení zajistilo.
Kolík Otvor Vroubkovaná převlečená matka
Nabíjení baterie v monitoru
V monitoru je zabudován Li-Ion akumulátor. Plně nabitý akumulátor vystačí zhruba
na 2 hodiny provozu. Nabíjení trvá cca 3 hodiny.
• V průběhu nabíjení svítí červená LED kontrolka.
• Monitor lze používat i během nabíjení.
Kameru před použitím zkontrolujte a případné problémy napravte, abyste snížili
nebezpečí vážného poranění způsobeného např. zásahem elektrického proudu
a předešli poškození přístroje.
Obsluha endoskopu
Přepínačem na spodní straně rukojeti zapněte napájení. Rozsvítí se LED kontrolka napájení.
Přepínač slouží také jako ovladač regulace jasu - stmívač 2 LED v pouzdru kamery.
Husí krk neohýbejte. Minimální vnitřní poloměr ohybu hadice kamery s Ø 9 mm
by v závislosti na teplotě prostředí neměl být menší než 7 cm.
Monitor
Zapněte monitor otočením ovladače ON/OFF do polohy ON. Rozsvítí se indikátor napájení.
Na rukojeti nastavte vhodné osvětlení. V dalším kroku nastavte přenosový kanál 4 (CH4).
Pokud chcete monitor vypnout, stiskněte a podržte tlačítko ON/OFF.
Nastavte přenosový kanál 4.
Výběr foto,
nebo video záznam
Opakovaným stisknutím
zvolte kanál 4
Pokud je monitor namontován na rukojeti, používá se k přenosu signálu konektor.
V opačném případě se signál přenáší bezdrátově.
Vzdálenost mezi monitorem a rukojetí může být kolem 5 m. V některých případech však
může být dosah až 10 m. Přenosový dosah se může lišit v závislosti na počasí, místě,
rušivých vlivech a na konstrukci staveb.
Nastavení a obsluha monitoru
Monitor může sloužit jako videorekordér. Můžete tak pořizovat foto, nebo video záznamy,
které se ukládají na micro SD kartu. Záznamy nelze ukládat do vnitřní paměti.
Předtím než vložíte micro SD kartu, monitor vypněte.
Vložení micro SD karty (micro SD karta není součásti dodávky)
Ve zdířce pro micro SD kartu je zabudován pružinový
mechanizmus. P zamáčknutí do zdířky karta zapadne
na místo. Pokud jste ji zcela nezamáčkli, může kvůli
síle pružiny a své nízké hmotnosti vyskočit ven.
Micro SD karta je ve zdířce.
Paměť SD karty je plná.
Nahrávání video záznamu
Ve zdířce není SD karta.
Kapacita akumulátoru Aktuální kanál
Symbol videa
Symbol SD karty
Datum a čas Zbývající čas
V režimu monitorování v reálném čase stiskněte tlačítko pro otevření režimu VIDEA.
• Pro spuštění nahrávání stiskněte tlačítko OK.
Pokud začne nahrávání, na displeji se zobrazí:
indikátor nahrávání
Čas nahrávání
Časové razítko
Pro zastavení nahrávání stiskněte znovu tlačítko OK.
Video se automaticky ukládá do souboru každých 30 minut.
Pořízení fotografie
V režimu monitorování v reálném čase stiskněte tlačítko pro otevření režimu fotografie.
• Stisknutím tlačítka OK pořídíte fotografii.
Kapacita baterie Aktuální kanál
Ikona fotoaparátu
Ikona SD karty
Datum a čas Zbývající kapacita
Přehrávání fotografií a videa
• Stiskněte tlačítko .
Aktuální složka
Celkem složek
Přehrávání
Složka 1 ze 7
Složka 2 ze 7
• První obrazovka ukazuje složky, které jsou vytvořeny přístrojem.
Název složky představuje datum, kdy byly záznamy vytvořeny.
• Tlačítky vyberte složku a stiskněte tlačítko OK.
• Druhá obrazovka ukazuje seznam záznamů.
Aktuální složka
Název složky Celkem složek
Délka záznamu
CH4 = 1. Video
CH4" = foto
CH4 = 2. Video
Znak " za CH4 signalizuje, že se jedná o soubor fotografií
Přehrávání videa
• Tlačítky vyberte video a pro potvrzení stiskněte tlačítko OK.
• Tlačítkem OK přehrávání pozastavíte.
• Stisknutím a přidržením tlačítka aktivujete rychlý posun vpřed.
• Stisknutím a přidržením tlačítka aktivujete rychlý posun vzad.
• Pro opuštění režimu přehrávání stiskněte tlačítko .
Přehrávání fotografií
• Tlačítky vyberte fotografii a pro potvrzení stiskněte tlačítko OK.
•
Pro ukončení přehrávání stiskněte tlačítko OK.
Vymazání videa a fotografií
• Podle výše popsaného postupu vyberte video, nebo foto.
• Stiskněte asi 2 sekundy tlačítko .
• Tlačítky vyberte YES a pro potvrzení stiskněte tlačítko OK.
• Pro zrušení zvolte NO a potvrďte tlačítkem OK.
Vymazání složky
• Podle výše popsaného postupu vyberte složku.
• Pro vymazání složky stiskněte asi 2 sekundy tlačítko .
• Pokud složka není prázdná, obdržíte následující zprávu: NOT EMPTY
• Vymažte soubor ve složce.
Vymazat můžete pouze prázdnou složku.
Nastavení
Různá nastavení monitoru jako jazyk, snímkovací frekvence, formátovaní paměti, atd.
můžete udělat v rámci nabídky menu.
• Pro otevření režimu nastavení stiskněte asi 2 sekundy tlačítko .
• V dalším kroku stojí za to zkontrolovat, jestli je zvolen správný jazyk pro zobrazení na displeji.
• Pokud je nastavení jazyka špatné, stiskněte dvakrát OK, aby se otevřela nabídka menu.
Zobrazí se vlajky zemí, jejichž jazyk je dostupný.
• Vyberte si správnou vlajku a stiskněte tlačítko OK.
Pohyb v menu
Tlačítka : Výběr položky menu
Tlačítko OK: Potvrzení výběru
Tlačítko : pohyb zpět v menu, přerušení, opuštění menu
• Hlavní menu se nastavuje následujícím způsobem:
Systémová nastavení
Zvolte si zde jazyk, video systém, formátovaní
paměti, oblíbené nastavení (tovární nastavení),
verzi softwaru
Výběr jazyka
Dostupné jsou následující jazyky: angličtina,
zjednodušená čínština, němčina, francouzština,
španělština, portugalština, italština, japonština,
holandština a ruština.
Video systém
Dostupný je video systém PAL a NTSC.
Formátování
Formátováním se vymaže celý obsah paměťové karty.
Z tohoto důvodu se objevuje výzva k dodatečnému
potvrzení. Formátování potvrďte výběrem YES,
nebo nabídku zavřete výběrem NO.
Potvrďte tlačítkem OK.
Obnovení továrního nastavení
Zde můžete vrátit všechna nastavení monitoru
na původní tovární nastavení.
Objeví se výzva k dodatečnému potvrzení.
Resetování potvrďte výběrem YES, nebo
nabídku zavřete výběrem NO. Potvrďte tlačítkem OK.
Nastavte přenosový kanál 4.
Nastavení rekordéru
Snímkovací frekvence, časové razítko,
přednastavení režimu videa, nebo foto.
Nastavení snímkovací frekvence obrazu
ovlivňuje kvalitu videa. Čím víc obrázku
za sekundu se nasnímá, tím je obraz lepší.
S vyšší snímkovací frekvencí však roste
i využívání paměti.
Software a připojení k počítači
Pokud se monitor připojí pomocí USB kabelu k počítači, systém ho definuje jako USB zařízení
a na počítači se objeví příslušný symbol. Instalace může v závislosti od operačního systému
trvat několik minut.
Po nastavení jednotky na počítači můžete soubory s fotografiemi a videem kopírovat a mazat
jako by byly na pevném disku.
Recyklace
Přehrávání: Zvolte toto menu, pokud chcete začít přehrávání na monitoru.
Zobrazí se obrazovka výběru, která je popsána výše v části "Přehrávání fotografií a videa".
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Časové razítko
V mnoha případech má význam označit v dokumentu
datum a čas jeho pořízení, které se pak zobrazují
při přehrávaní souboru na PC. V této nabídce se může
definovat, jestli fotografie a videa budou označeny
časovým razítkem. Pokud časové razítko nechcete
zobrazovat, zvolte OFF.
Typ nahrávání
Zvolte si upřednostňovaný režim
monitoru - fotografie, nebo video.
Datum/čas: Datum a čas se musí nastavit
správně, aby se při záznamu videa ukládal i
přesný čas.
Polohu pro vkládání měníte tlačítkem OK. Hodnoty
upravujete tlačítky . Nabídku opustíte stisknutím
tlačítka .
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do endoskopu.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody (vodotěsný je pouze husí krk), nevystavujte jej vibracím, otřesům a přímému slunečnímu
záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro
děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Endoskop nevyžaduje kromě výměny baterií žádnou speciální údržbu. K čištění pouzdra
používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky
na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit monitor a pouzdro endoskopu. Husí krk opláchněte pouze vlažnou vodou
Rušení rádiem
Přístroj pracuje na frekvenci, která je využívaná rovněž jinými zařízeními,
která bezdrátově přenáší video. V některých případech to může způsobovat rušení.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Rukojeť / kamera
Grafický senzor CMOS
Celkový počet pixelů 320 x 240
Vodorovný úhel pohledu 45º
Přenosová frekvence 2 468 MHz
Minimální osvětlení 0 Lux
Typ modulace FM
Vlnové pásmo 18 MHz
Efektivní dosah bez překážek 10 m
Napájení 4x baterie AA
Rozměry rukojeti (Š x H x V) 186 x 145 x 41 mm
Hmotnost (kamera a rukojeť) 450 g
Průměr kamery 9 mm
Monitor
Typ LCD obrazovky Barevný TFT displej, 3,5"
Rozlišení 320 x 240
Video systém PAL, NTSC
Přenosová frekvence 2414, 2432, 2450, 2468 MHz
Napájení Zabudovaný akumulátor Li-Ion
Externí napájení 5 V / 500 mA
Úroveň obrazového signálu 0,9 - 1,3 Vpp / 750 Ohm
Pixel -obraz/video 640 x 480
Velikost videa 27 MB / min.
Frekvence snímkování 30 obr. / sekundu
Provozní teplota -10 ºC až +50 ºC (+14 ºF až +122 ºF)
Provozní vlhkost Relativní vlhkost 15 – 85 %
Rozměry (Š x H x V) 100 x 70 x 25 mm
Hmotnost 140 g
Pokud se monitor nachází v provozních podmínkách, které se liší od výše uvedených
podmínek, může být nutné provést resetování. Např. jehlou zatlačte na tlačítko RESET,
které je zapuštěno na zadní straně monitoru.
Záruka
Na endoskop dnt® Findoo MicroCam poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/3/2014
Loading...
