dnt Findoo 3.6 User manual [ml]
Findoo 36
Bedienungsanleitung
user manual
Mode d’emploi
Gebruiksaanwijzing
Inhalt
Sicherheitshinweise ..............................................................3
Lieferumfang .........................................................................4
Gerätebeschreibung
Deutsch
Geräteansicht ......................................................................5
Inbetriebnahme
Batterien einlegen ................................................................6
Kabelmontage ......................................................................6
Installation des Zubehörs .....................................................7
Akku laden im Monitor ..........................................................7
Monitormontage ...................................................................7
Betrieb
Betrieb Handgerät ................................................................8
Monitorfunktionen .................................................................8
Monitor, Einstellungen und Betrieb .......................................9
Videos und Bilder aufnehmen ..............................................9
Video- und Bilderwiedergabe .............................................10
Videos und Bilder löschen ..................................................12
Einstellungen, die Menüs ...................................................12
Monitor mit dem Computer verbinden ................................15
Technische Daten ...............................................................16
Umweltgerechte Entsorgung ..............................................17
Serviceabwicklung ..............................................................17
Konformitätserklärung ........................................................17,66
Garantiebestimmungen .........................................................67
Änderungen vorbehalten
Hinweise zu diesem Produkt und zum Zubehör finden Sie unter www.dnt.de
- 2 -
Sicherheitshinweise
Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.
Allgemeine Hinweise
Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen
verletzt werden.
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die
das Gerät angeschlossen wird.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Be-
rufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben elektro-
nischer Produkte durch geschultes Personal verantwortlich zu überwachen.
Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den
korrekten Anschluss haben, wenden Sie sich bitte an unsere technische Auskunft oder einen anderen
Fachmann.
Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten,
sowie für Beanstandungen Dritter.
Umgebungsbedingungen
Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, har-
ten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht. Übermäßiger Druck auf das LC-Display
könnte es beschädigen.
Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen
aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heizkörpern.
Schützen Sie das Gerät vor Feuchtigkeit. Geräteteile, das Kabel und die Minikamera, sind wasserdicht
und dürfen mit Wasser in Berührung kommen.
Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.
Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfindliche Möbel-
und Kunststoffoberflächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfind-
lichen Flächen.
Störungen
Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, lassen Sie das Gerät von einer autorisier-
ten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-
Center zu wenden.
Die meisten elektronischen Geräte, wie Lampen, Rechner, Computer, Telefone etc. erzeugen ein elek-
tromagnetisches Feld. Platzieren Sie keine elektronischen Artikel neben dem Gerät, um unerwünschte
Störungen und Beeinflussungen zu vermeiden.
Verpackungsmaterial
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Deutsch
- 3 -
Lieferumfang
Reinigung und Pflege
Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch.
Deutsch
Störung durch Funk
Das Gerät arbeitet auf einer Frequenz von 2468 MHz. Diese Frequenz kann auch von anderen Geräten,
die Video per Funk übertragen, benutzt werden. Es kann somit in Einzelfällen zu Störungen kommen.
Lieferumfang
Handgerät 16mm Kabel mit Minikamera TFT-Monitor
Haken, Magnet,Spiegel USB-Kabel Video-Kabel
CD Netzteil/Ladegerät für Monitor 4 x AA Batterien
Als optionales Zubehör ist eine Verlängerung von 90cm erhält. Damit kann das Kabel auf
max. 4,5 m verlängert werden.
- 4 -
Geräteansicht
Handgerät
Kabel
Mini-Kamera
mit Beleuchtung
Monitor
USB-Anschluss
TFT-Display
Video-Ausgang
SD-Kartenslot
Ladebuchse
Kabel/Anschluss
Betriebsanzeige Ein/Aus-Taste
OK
Aufwärts
Menü
Abwärts
Geräteansicht
Power-LED
Monitoraufnahme/
Signalausgang
Ein-Aus/
LED-Helligkeit
Deutsch
Reset
Monitorhalterung/
Videoeingang
- 5 -
Inbetriebnahme
Batterien einlegen
Deutsch
Beim Austauschen der Batterien immer den kompletten Satz Batterien austauschen.
Die Batterien werden in ein Batteriefach im Handgriff eingelegt.
Entfernen Sie mit einem Schraubendreher die Schraube auf der Unterseite
des Handgriffs.
Schieben Sie nun den Deckel in Pfeilrichtung.
Entnehmen Sie das Batteriefach.
Legen Sie nun unter Beachtung der richtigen Polarität 4 AA Batterien in das
Batteriefach ein. Für die Erstausstattung befinden sich 4 Alkaline-Batterien im
Lieferumfang.
Installieren Sie das Batteriefach wieder im Handgriff. Achten Sie auf die Füh-
rung an der Seite. Eine Verpolung wird dadurch ausgeschlossen.
Montage des Kabels am Handgerät
Für den korrekten Betrieb muß als nächstes das Kabel an das Handgerät angeschlossen werden. Um eine
gute Steckerführung zu gewährleisten, hat das Kabel einen Stift und das Handgerät einen Schlitz. Stecken
Sie beides zusammen und drehen dann den Rändelknopf handfest an.
Stift Schlitz
Rändelknopf
- 6 -
Inbetriebnahme
Installation des Zubehörs
Das Zubehör besteht aus 3 Teilen, einem Spiegel, einem Magneten und einem Haken, die in gleicher Weise
am Kamerakopf befestigt werden. Das Zubehör kann nur in 2 Positionen am Kamerakopf befestigt werden.
schließen
Akku laden im Monitor
Der Monitor verfügt über einen eingebauten Li-Ion Akku. Eine volle Ladung reicht für ca. 2 Stunden Betrieb.
Die Ladezeit des Akkus beträgt ca. 3 Stunden.
Während des Ladevorgangs leuchtet die Betriebsanzeige rot.
Der Monitor kann mit dem angeschlossenen Netzteil betrieben werden.
Kontrollieren Sie aufmerksam vor jedem Einsatz das Gerät auf Beschädigungen. Vor allem das Kabel darf keine Defekte an der Isolierung haben.
Zum einen kann eindringendes Wasser das Kabel beschädigen, zum anderen kann es beim Kontakt mit stromführenden Teilen zu Stromschlägen
kommen.
Monitormontage
Der Monitor kann sowohl per Funk, wie auch direkt am Handgerät betrieben werden. Auf der Rückseite
des Monitors befinden sich dazu 4 Kontakte und eine Halterung, die auf das Handgerät aufgesetzt werden
kann.
Deutsch
- 7 -
Betrieb
Betrieb
Schalten Sie das Handgerät auf der Unterseite ein. Durch Drehen am Rad wird die Helligkeit der LEDs an der
Kameraspitze eingestellt und arbeitet somit als Dimmer.
Deutsch
Das Kabel darf nicht geknickt werden. Das Kabel der 9 mm Kamera kann
temperaturabhängig bis 7 cm Innenradius gebogen werden.
2 Weißlicht LEDs
Monitor
Schalten Sie den Monitor mit der Ein/Aus-Taste ein. Die Betriebsanzeige leuchtet grün. Stellen Sie am Hand-
gerät eine geeignete Beleuchtung ein. Stellen Sie Kanal4 (CH4) für die Übertragung ein. Zum Ausschalten
halten Sie die Ein/Aus-Taste gedrückt bis die Eieruhr angezeigt wird.
Wenn der Monitor auf dem Handgerät befestigt ist, erfolgt die Signalübertragung über die Kontakte am Moni-
tor und Handgerät. Sobald Sie den Monitor vom Handgerät wieder abnehmen, geschieht die Über tragung
über Funk.
Die Reichweite zwischen Monitor und Handgerät beträgt in der Regel bis 5m. In Einzelfällen
können bis zu 10m erreicht werden. Das ist abhängig von der Umgebung in der beide Geräte
betrieben werden.
- 8 -
Betrieb
Monitor, Einstellungen und Betrieb
Der Monitor ist gleichzeitig ein Videorecorder. Sie können damit Schnappschüsse und Videos auf der SDKarte speichern. Der interne Speicher kann für Aufnahmen nicht genutzt werden.
Einsetzen der microSD-Karte und SD-Kartenstatusanzeige
Ein Video aufnehmen
Wählen Sie mit der Taste den Videomodus.
Starten Sie die Aufnahme mit der OK-Taste.
Batteriestatus
Aufnahmemodus
(Video)
Datum/Uhrzeit
Nach dem Starten einer Aufnahme erhalten Sie diese Bildschirmanzeige:
(die microSD-Karte befindet sich nicht im Lieferumfang)
Der microSD-Kartenslot besitzt einen Federmechanismus. Beim
Reindrücken rastet die Karte ein. Wenn Sie die Karte nicht komplett
reingedrückt haben, kann es passieren, dass sie aufgrund des geringen
Gewichtes davon fliegt.
Eine SD-Karte ist im Gerät
Die SD-Karte ist voll
Keine SD-Karte im Gerät
Aktueller Kanal
SD-Karten-Statusanzeige
verbleibende Aufnahmezeit
Aufnahmeindikator
Deutsch
Zum Stoppen der Aufnahme drücken Sie erneut die OK-Taste.
Ein Video wird automatisch alle 30 Minuten in einer Datei gespeichert.
- 9 -
Aufnahmezeit
Zeitstempel
Betrieb
Ein Foto aufnehmen
Wählen Sie mit der Taste den Fotomodus.
Deutsch
Machen Sie eine Aufnahme mit der OK-Taste.
Batteriestatus
Aufnahmemodus
(Foto)
Datum/Uhrzeit
[6405]
Aktueller Kanal
SD-Karten-Statusanzeige
Anzahl der verbleibenden Fotos
Foto und Videowiedergabe
Drücken Sie die Taste.
Wiedergabemodus
Ordner 1 von 7
Ordner 2 von 7
.
.
.
In der ersten Ebene sehen Sie die einzelnen Ordner, die das Gerät automatisch anlegt. Das Datum, an
dem die Aufnahmen gemacht werden, ist gleichzeitig der Name des Ordners.
Wählen Sie mit den Tasten einen Ordner aus und bestätigen anschließend mit der OK Taste.
In der zweiten Ebene erhalten Sie eine Liste mit den Aufnahmen.
Anzahl der Ordner
Gesamtanzahl der Ordner
- 10 -
Ordnername
Aufnahmezeit
“ hinter CH4 zeigt an, dass es sich um ein Foto handelt
Für Videowiedergabe:
Wählen Sie mit den Tasten ein Video aus und drücken die OK-Taste.
Für Pause drücken Sie die OK-Taste.
Für schnellen Vorlauf halten Sie die Taste gedrückt.
Für schnellen Rücklauf halten Sie die Taste gedrückt.
Zum Verlassen drücken Sie die Taste.
Anzahl der Ordner
Gesamtanzahl der Ordner
31
CH4 = 1. Video
CH4” = Foto
CH4 = 2.Video
Betrieb
Deutsch
Für Bildwiedergabe:
Wählen Sie mit den Tasten ein Bild aus und drücken die OK-Taste.
Zum Verlassen drücken Sie erneut die OK-Taste.
- 11 -
Betrieb
Videos und Bilder löschen
Wählen Sie wie soeben beschrieben ein Video oder ein Foto aus.
Deutsch
Halten Sie für ca. 2 Sekunden die Taste gedrückt.
Aktive Datei löschen?
NEIN
JA
Wählen Sie mit den den Tasten JA aus und bestätigen mit der OK-Taste.
Für Abbruch wählen Sie NEIN und bestätigen mit der OK-Taste.
Ordner löschen
Wählen Sie wie soeben beschrieben einen Ordner aus.
Halten Sie für ca. 2 Sekunden die Taste gedrückt, um den Ordner zu löschen.
Ist der Ordner nicht leer, erhalten Sie die folgende Meldung FOLDER NOT EMPTY (der Ordner ist nicht
leer).
Löschen Sie die Dateien im Ordner.
Nur ein leerer Ordner kann gelöscht werden.
Einstellungen
Der Monitor verfügt über ein Menü, in dem verschiedene Einstellungen vorgenommen werden können, so
z.B. die Sprache, die Bildrate, formatieren des Speichers usw.
Um in die Einstellungen zu gelangen, halten Sie für ca. 2 Sekunden die Taste gedrückt.
Für die weitere Vorgehensweise ist es sinnvoll zuerst zu prüfen, ob Sie die richtige Bildschirmsprache
- 12 -
Betrieb
eingestellt haben.
Wenn die Bildschirmsprache falsch eingestellt ist, kommen Sie mit 2x Drücken auf die OK-Taste in das
entsprechene Auswahlmenü. Dort werden Ihnen Landesflaggen angezeigt.
Wählen Sie mit den Tasten die gewünschte Flagge aus und bestätigen mit der OK-Taste.
Navigation im Menü:
Tasten : Auswahl eines Menüeintrags
OK-Taste: Auswahl bestätigen
Taste: Im Menü zurück, Abbruch, das Menü verlassen
Das Hauptmenü ist wie folgt aufgebaut:

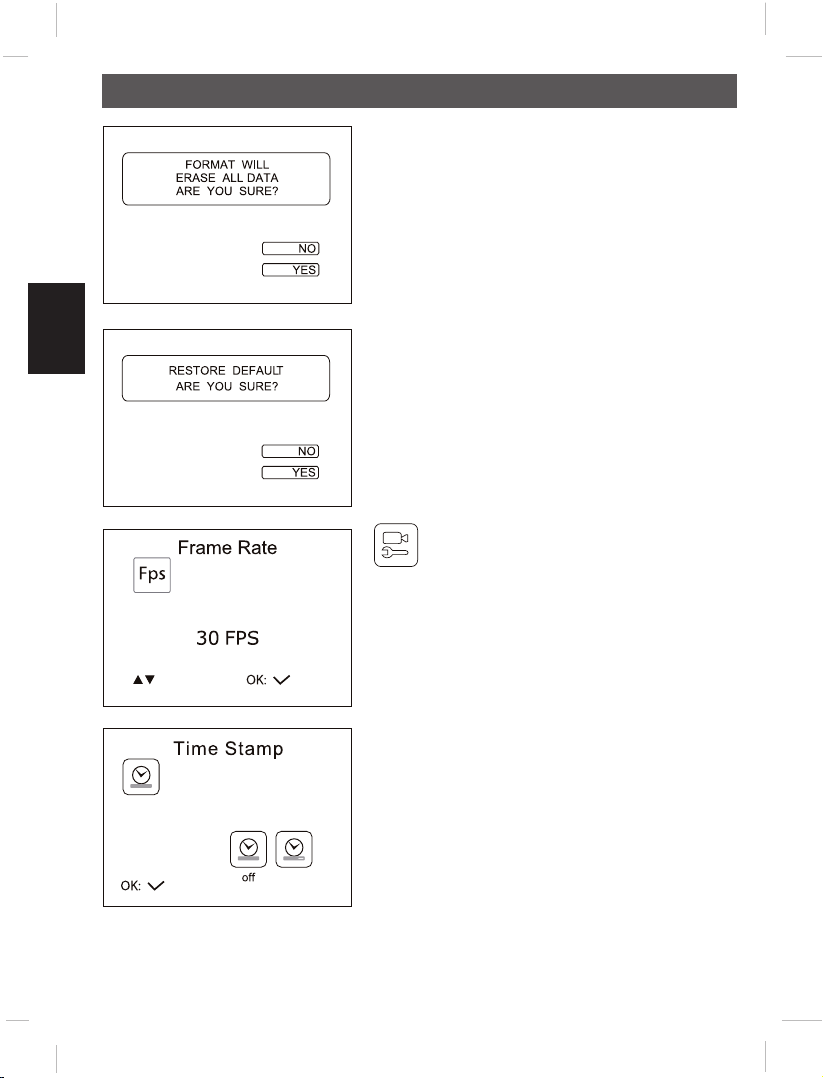

System-Einstellungen: Sprache auswählen,
Videosystem, Formatieren des Speichers,
Vorz ug se in st el lungen(Werkseinstellungen),
Softwareversion des Monitors
Sprache auswählen:
Als Sprachen sind Englisch, Einfaches chinesisch, Deutsch,
Französisch, Spanisch, Portugiesisch, Italienisch, Japanisch,
Niederlandisch und Russisch implementiert.
Deutsch
Videoformat:
Als Videoformat steht PAL und NTSC zur Verfügung
- 13 -
Deutsch
Betrieb
Format:

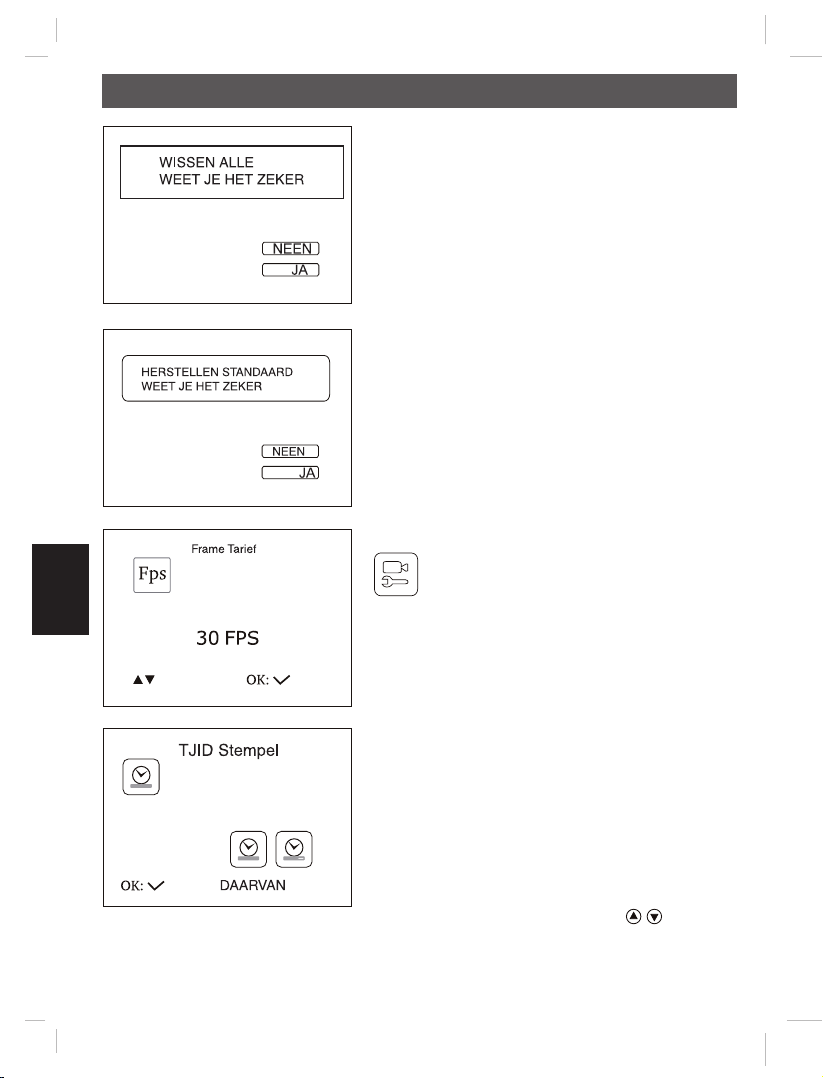

Durch das Formatieren wird die komplette Karte gelöscht.
Damit das nicht durch falsche Auswahl geschieht, erscheint
eine zusätzliche Abfrage auf dem Bildschirm.
Für Formatieren wählen Sie JA, für Abbruch wählen Sie NEIN.
Bestätigen Sie mit der OK-Taste.
Vorzugs-Einstellung:
Damit können Sie alle Einstellungen des Monitors auf
Werkseinstellung zurücksetzen.
Auch hier erhalten Sie eine Sicherheitsabfrage auf dem
Die Einstellund der Bilderrate pro Sekunde bestimmt die Qualität
Zeitstempel: In vielen Fällen ist es sinnvoll Datum und
In diesem Menüeintrag können Sie festlegen, ob Bilder und
Bildschirm. Für Rücksetzen wählen Sie JA, für Abbruch wählen
Sie NEIN. Bestätigen Sie mit der OK-Taste.
Recordereinstellung:
FPS (Bilder pro Sekunde), Zeitstempel ein/aus,
Voreinstellung Video oder Fotos
des Videos. Je mehr Bilder pro Sekunde aufgenommen werden,
desto besser und fließender die Wiedergabe. Allerdings erhöht
sich bei hoher Bilderrate der Speicherverbrauch.
Uhrzeit einer Aufnahme festzuhalten. Das dient der eigenen
Dokumentation und der nachträglichen Aufarbeitung der Fotos
und Videos. Beim späteren Betrachten im Computer ist bei
eingeschaltetem Zeitstempel das Datum und die Uhrzeit der
Aufnahme eingeblendet.
Videos mit Zeitstempel versehen werden. Wählen Sie mit den
Tasten DAVON für Zeitstempel AUS oder DARAUF für
Zeitstempel AN.
- 14 -
Betrieb

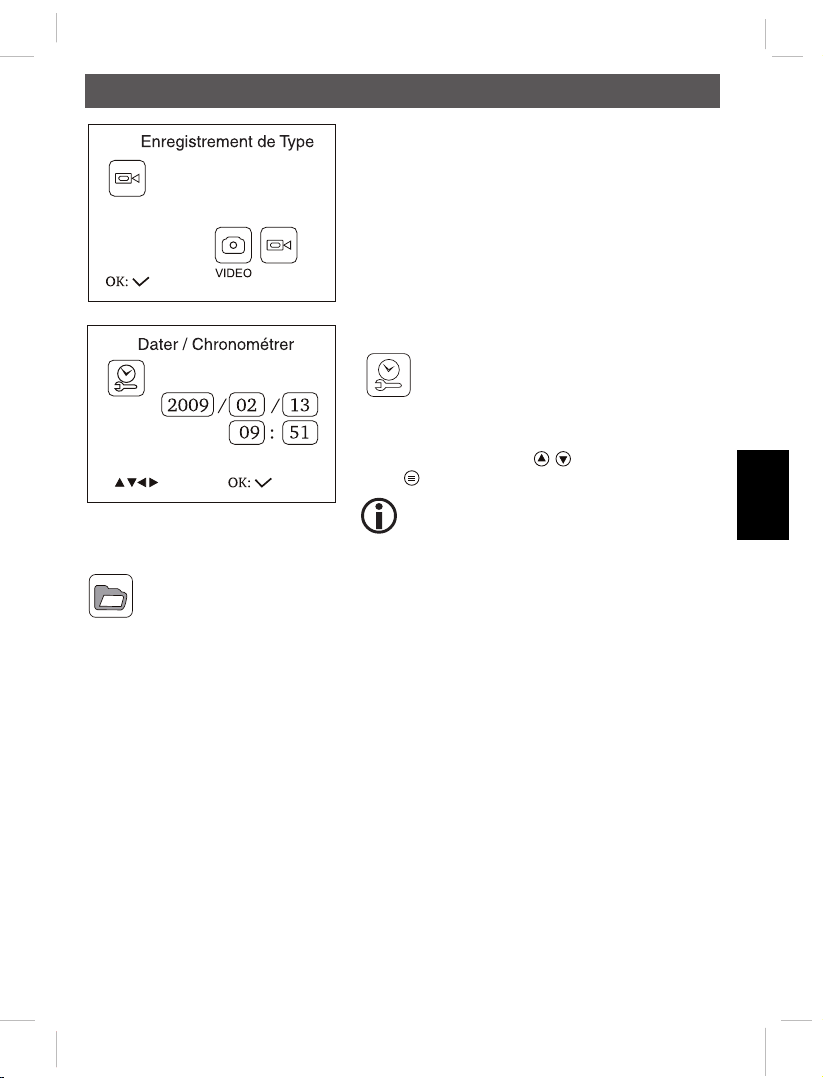

Aufnahmetyp: Legen Sie die Vorzugseinstellung des Monitors
Wechseln Sie die Eingabestelle mit der OK-Taste. Stellen Sie
Playback: Wählen Sie diesen Menüeintrag, wenn Sie die Wiedergabe auf dem Monitor starten
wollen. Die Auswahl geschieht wie bereits auf Seite 10 beschrieben.
fest: Video oder statische Bilder(Fotos).
Datum/Zeit: Damit der Zeitstempel im Video und
auf dem Foto die korrekte Uhrzeit und das korrekte
Datum anzeigt, muß vorher das Datum und die
Uhrzeit eingestellt werden.
den Wert mit den
der Taste.
Das Datumsformat ist in der Reihenfolge Jahr /
Monat / Tag.
Tasten ein. Verlassen Sie das Menü mit
Software und Anschluß an den Computer
Sobald Sie den Monitor mit dem Computer über das USB-Kabel verbinden, wird er als Wechseldatenträger
eingerichtet. Ein entsprechendes Symbol wird im Arbeitsplatz/Computer im Bereich Geräte mit
Wechselmedien angezeigt. Die Hardware-Installation kann, abhängig von Betriebssystem und der
Computergeschwindigkeit, einige Minuten dauern.
Nachdem das Gerät am Computer eingerichtet ist, können Sie ganz normal, wie bei einer Festplatte, die
Videos und Bilder kopieren und löschen.
Sollten Sie Probleme haben die Videos abzuspielen, installieren Sie den Video-Player von der mitgelieferten
CD.
Deutsch
- 15 -
Technische Daten
Deutsch
Handgerät
Bildsensor CMOS
Anzahl der Pixel 640 x 480
Betrachtungswinkel 50°
Übertragungsfrequenz 2468 MHz
min. Beleuchtung 0 Lux
Modulationsart FM
Bandbreite 18 MHz
Funkreichweite bis 10 m
Stromversorgung 4xAA Batterien
Abmessungen 186 x 145 x 41(mm) (ohne flexibles Kabel)
Gewicht 450 g
Kameradurchmesser 16 mm
Monitor
Display 3,5" Farb TFT-LCD
Pixel 320 x 240
Videosystem PAL
Empfangsfrequenzen 2414, 2432, 2450, 2468 MHz
Stromversorgung eingebauter Li-Ion-Akku
externe Versorgungsspannung 5V/500mA
Videopegel 0,9-1,3Vpp an 75Ohm
Videogröße 27MB pro Minute
Bildwiederholrate bis 30 Bilder pro Sekunde
Abmessungen 100x70x25mm
Gewicht 140g
Temperaturbereich -10°C~+50°C/+14°F~+122°F
Feuchtigkeitsgrad 15~85%RH
Sollte sich der Monitor in einem Betriebszustand befinden, der von der hier beschriebenen
Funktionsweise abweicht, kann es notwendig sein einen Reset durchzuführen. Biegen Sie
dazu eine Büroklammer um 90° auf und drücken dann mit der Büroklammer vorsichtig die
Resettaste, die sich vertieft eingebaut auf der Rückseite des Monitors befindet.
- 16 -
Serviceabwicklung/Entsorgung
Serviceabwicklung
Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren
Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren.
Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr
Freitag von 8.00-16.00 Uhr
Hotline/Service: 06074 3714 31
E-Mail: support@dnt.de
Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die
Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme
unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf
dessen Kosten zurückzusenden.
Deutsch
Umweltgerechte Entsorgung
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien an den dafür
eingerichteten Sammelstellen ab.
- 17 -
Contents
Security instructions ........................................................... 19
delivery content ..................................................................20
Appliance description
Appliance description .........................................................21
Getting started
Insert batteries ...................................................................22
Installing imager head cable ...............................................22
Installing the acccessories .................................................23
Charging the battery in the monitor ....................................23
English
Mounting the monitor ..........................................................23
Operation
Hand grip ............................................................................24
Monitor functions ................................................................24
Monitor, Einstellungen und Betrieb .....................................25
Recording Videos and Photos ............................................25
Videos and Photos playback ..............................................26
Videos and Photos deleting ...............................................28
Settings, Menu ....................................................................29
Connect the monitor to the computer .................................31
Technical specification ........................................................32
Disposal of electrical and electronic equipment ................33
Service infomation ..............................................................33
Declaration of Conformity ...................................................33,66
Warranty regulations ..............................................................67
- 18 -
Security instructions
Please read this information carefully before you use the product.
General instructions
Don’t place the unit on unstable location, if it falls down, people may be injured.
The unit is not a toy, please beware of small children.
If you connect the unit to other electronic devices, please study also the security instruction of this device.
If you have any question regarding the unit, how it works, the safety or the correct connection please
contact our technical support or ask any specialist.
The seller will not be liable for any damages caused by misuse of the product and any claim from third parties.
Environmental conditions
Don‘t drop or shake the unit, it might be damaged.
Avoid too high pressure to the LC-display, it might be damaged.
Don‘t leave the unit where the temperature is higher than 60°C, e.g. in cars with closed windows in the
summertime, near heaters or any other type of heat source.
Don‘t use the unit in rooms with high humidity e.g. bathrooms. Parts of the apparatus, tube and mini cam-
era, are water proofed See technical specifications for details
Don‘t use the unit at dusty places.
Technical problems
In case any foreign material or liquid gets into the product, please immediately remove the power cord.
Before you use it again, ask your authorised dealer to check the product carefully.
Please do not hesitate to contact our service center.
Packaging material
Please don’t keep any packaging material within reach of small children. It can become a dangerous toy.
Maintenance
Please remove the battery in case you don’t use the product for a longer period of time. Leaking batteries
can damage the product. Store the product at a clean and dry place.
For cleaning use dry and soft cloth.
English
- 19 -
Delivery content
Interference by radio
The apparatus operates on a frequency, which is also used by other devices, that transmits video by radio.
In some cases this may cause interferences.
Delivery content
English
Hand grip 16mm Tube with mini camera TFT monitor
Hook,Magnet,Mirror USB cable Video cable
CD Charger/Power supply for the monitor 4 x AA Batteries
- 20 -
Appliance description
Hand grip
Tube
Tube connector
Getting started
Power-LED
Monitoradaptor/
Videooutput
On-Off/
LED brightness
mini camera
with lighting
Monitor
USB Port
TFT-Display
Video Output
microS card slot
charging socket
English
Power indicator ON/OFF button
OK
Up
Menü
Down
Reset
Monitor holder/
Video input
- 21 -
Loading...
