Page 1

DIGITAL PHOTO PRINTER

DP-DS620 DP-DS620 (A

For Safe Operation

Sicherheitshinweise

Leitfaden zur Inbetriebnahme

Pour un fonctionnement sans risque

Guide de dém arrage

Para un funcionamiento seguro

Guía de in icio de

Безопасная эксплуатация

Руководство по вводу в эксплуатацию

안전한 사용을 위해

安全にお使いいただくために

スタートアップガイド

)

Start-up Guide

关于安全操作

入门指南

關於安全操作

入門指南

시작 가이드

English

Deutsch

français

español

Русский

中文 - 简体

中文 - 繁體

한국어

日本語

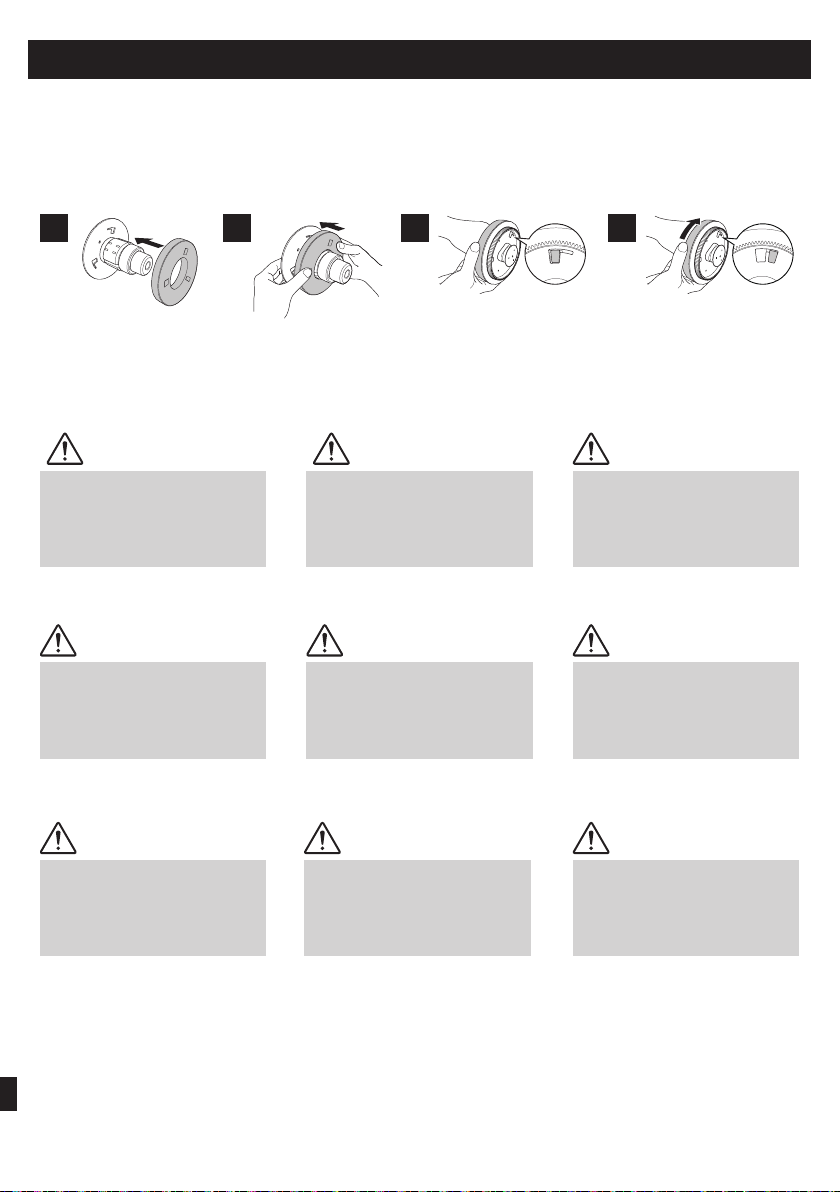

L size spacers installation

Page 2

English

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. This apparatus must be earthed. For pluggable equipment, the socket-outlet be installed near the equipment and shall be easily accessible. To disconnect the main power, unplug the AC IN connector. When installing the unit, incorporate a readily accessible disconnect device in the fixed wiring, or connect the power plug to an easily accessible socket-outlet near the unit. If a fault should occur during operation of the unit, operate the disconnect device to switch the power supply off, or disconnect the power plug.

Warning on power connection

Use a proper power cord for your local power supply.

1. Use the approved Power Cord (3-core mains lead) /Appliance Connector / Plug with earthing-contacts that conforms to the safety regulations of each country if applicable.

2. Use the Power Cord (3-core mains lead) / Appliance Connector /Plug conforming to the proper ratings (Voltage, Ampere).

If you have questions on the use of the above Power Cord/Appliance Connector/Plug, please consult a qualified service personnel or the distributor.

For the Customers in Europe

This product shall not be used in the residential area. This is a Class A product. In a domestic environment, this product may cause radio interference in which case the user may be required to take adequate measures. Dai Nippon Printing Co.,Ltd. hereby declares that this DP-DS620 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. If you want to dispose this product, do not mix with general household waste. There is a separate collection system for used electronics products in accordance with legislation under the WEEE Directive and is effective only within European Union. For details, consult your dealer.

For kundene i Norge

Dette utstyret kan kobles til et IT-strømfordelingssystem.

Page 3

dansk Undertegnede Dai Nippon Printing Co.,Ltd. erklærer herved, at følgende udstyr DP-DS620 overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.

Nederlands Hierbij verklaart Dai Nippon Printing Co.,Ltd. dat het toestel DP-DS620 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

suomi Dai Nippon Printing Co.,Ltd. vakuuttaa täten että DP-DS620 tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.

ελληνικά

Με την παρούσα η Dai Nippon Printing Co.,Ltd δηλώνει ότι DP-DS620 συμμορφώνεται προς της ουσιώδεις

απαιτήσεις και τις λοιπές σχετικές διατάξεις της οδηγίας 1999/5/ΕΚ.

magyar Alulírott, Dai Nippon Printing Co.,Ltd. nyilatkozom, hogy a(z) DP-DS620 megfelel a vonatkozó alapvetQ követelményeknek és az 1999/5/EC irányelv egyéb elQírásainak.

italiano Con la presente Dai Nippon Printing Co.,Ltd. dichiara che questo DP-DS620 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

norsk Dai Nippon Printing Co.,Ltd. erklærer herved at utstyret DP-DS620 er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF.

português Dai Nippon Printing Co.,Ltd. declara que este DP-DS620 está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE.

svenska Härmed intygar Dai Nippon Printing Co.,Ltd. att denna DP-DS620 står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

Page 4

For the Customer in USA

FCC CAUTION Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

Caution: Use shielded cables to connect this computers. Any changes or modifications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.

For the customers in Canada

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any

interference, including interference that may cause undesired operation of the device.

Türkçe

EEE Y

önetmeliğine Uygundur

Page 5

For Safe Operation

• Be sure to read this document before using the product. After reading, keep it in a safe place where it can be easily accessed as needed.

• The warnings listed here are to ensure proper use of the product, to prevent physical injury to the customer or other persons, and to prevent property damage. Please follow these warnings.

Please read this document carefully before use.

Warnings and Cautions

The possible levels of injury or damage due to misuse are categorized below as Warnings and Cautions, according to the degree of danger involved.

Warning

Caution

Accidents caused by failure to heed the warnings accompanying this symbol may lead to serious or fatal injury.

Accidents caused by failure to heed the cautions accompanying this symbol may lead to physical injury or property damage.

Symbols

The symbols shown have the following meanings:

This symbol indicates warning and caution messages. The warning content is indicated in or near the symbol.

This symbol indicates prohibited actions. The prohibited action is indicated in or near the symbol.

This symbol indicates necessary actions or instructions. The action is indicated in the symbol.

Warning

• This unit has no power switch. When installing the unit, incorporate a readily accessible disconnect device in the

xed wiring, or connect the power plug to an easily accessible socket-outlet near the unit. If a fault should occur

during operation of the unit, operate the disconnect device to switch the power supply off, or disconnect the power plug.

• Use the product only with the designated voltage and frequency. Improper connection may cause an electric

shock or re.

• Avoid connecting too many devices to the outlet used for this product and using extension cords. The outlet may overheat and cause a re.

• Do not damage, cut, bundle, or alter the power cord. Also, the cord may be damaged if heavy objects are placed

on it, or if pulled or bent with excessive force, and it may cause a re or an electric shock.

• Do not install the product in places with salinity or corrosive gases in the air. This may cause a re.

• Do not block the vents of the product. Heat may build up in the product and cause a malfunction or re.

• Do not stand on or place heavy objects on the product. Also, do not apply excessive force on the buttons, switches, terminals, etc. This may damage the product and cause injury to the user or other people.

• Store the bag of the product out of the reach of children. It may cause suffocation if placed over the head.

• Be careful not to injure yourself or damage other things on the edges of the product.

• Do not use this product for applications involving human life (such as medical, space, aeronautic, or other

applications that require extreme reliability).

• The product weighs approximately 12 kg (26.46 lbs.). When moving it, lift it in a way that avoids excessive physical stress. Lifting recklessly or dropping the product may cause physical injury.

• Place the product as close to an outlet as possible to be able to easily unplug the power cord in case of problem.

• If there is dust on the plug, clean it off thoroughly. It may cause an electric shock or a short circuit.

• If metal objects or liquids have fallen into the product, or if there is smoke, a strange odor, or any other abnormality, immediately unplug the power cord, and then contact a service representative. Do not continue using the product if it is damaged or not operating properly. This may cause an electrical shock, a short circuit, a

re, or damage the product.

• Be sure to ground the product. Otherwise, a short circuit may occur, causing re or an electric shock.

• Do not plug or unplug the cord with wet hands. This may cause an electric shock.

• Do not open the product, disassemble internal par ts, or modify the product. It may cause an electric shock,

re, or injury, or a product malfunction. For internal check-ups, adjustments, or repair, please contact a service

representative.

Page 6

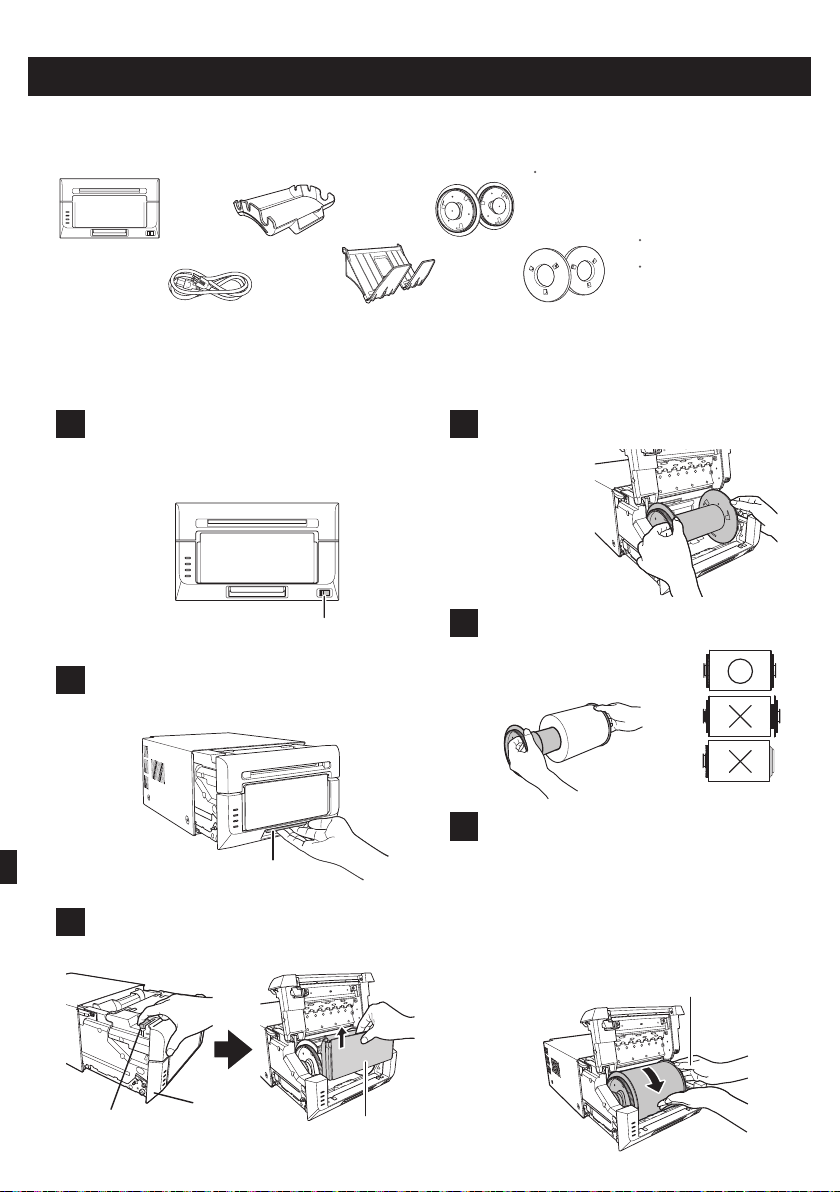

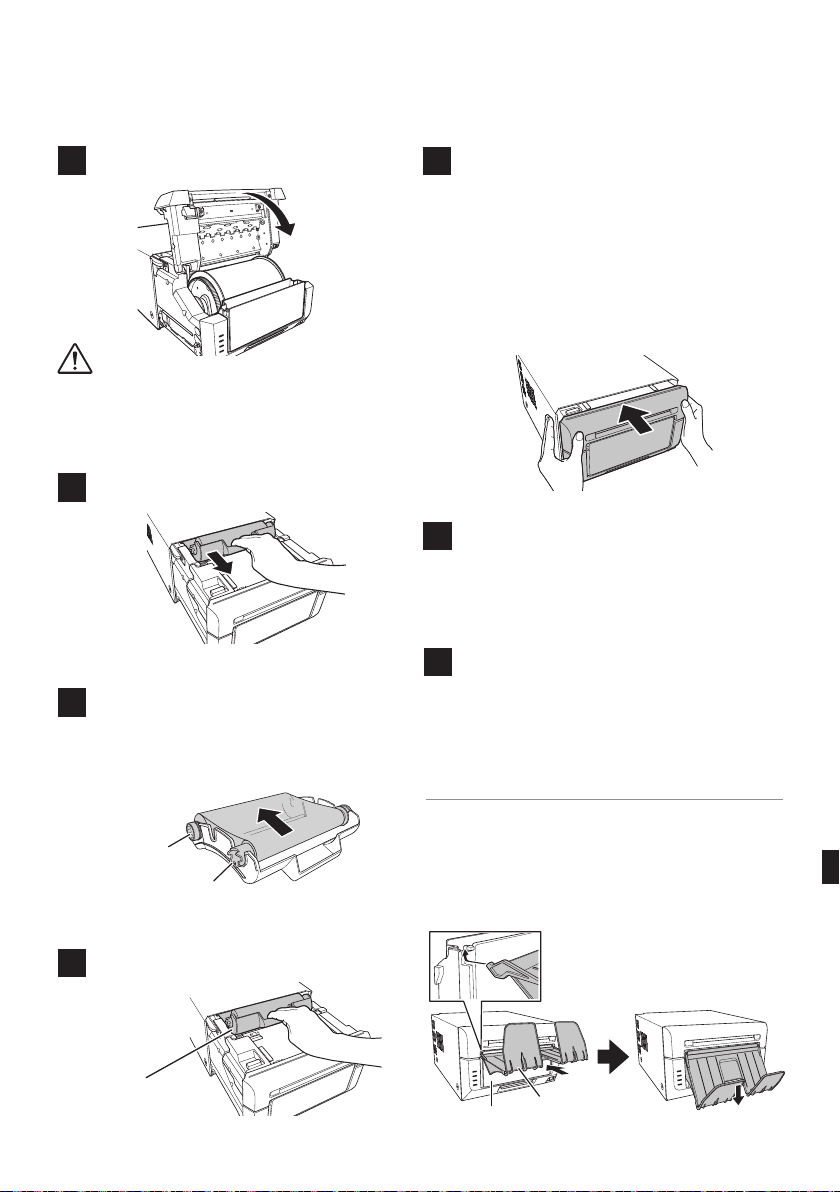

Use the opening lever to open the lock, and then pull out the mechanism unit.

Remove the paper holder from the printer.

Connect the power cord (supplied) and the USB cable, and make sure that the ON/Standby switch of the printer is turned ON.

Lift the paper lever, raise the front cover and remove the scrap box.

Set the paper roll on the paper holder.

Set the roll so that there is no gap between the paper and the holder.

Set the paper holder in the printer, and then rotate the roll in the direction of the arrow. Insert the leading edge of the paper until you hear the buzzer sound.

The flashing LED (orange) turns off.

Opening lever

ON/Standby

switch

Scrap box

Paper tray

Scrap box

Paper lever

Front cover

Hold the paper holder to prevent it from turning when rotating the paper.

Set the scrap box and close the front cover.

Remove the ribbon cassette from the printer unit.

Set the new ribbon into the ribbon cassette.

Rotate the roller in the direction of the arrow to take up the slack.

Install the printer driver.

For more information, refer to "Printer Driver User’s Manual" including in the supplied CD-ROM.

Install the ribbon cassette to the printer unit.

Close the mechanism unit.

Connect the printer to the computer with a USB cable.

When using L or PC size paper, you may install the paper tray to the scrap box.

When the mechanism unit is closed, the printer starts paper initialization. (Five blank sheets are output.) Paper initialization cuts off the outer layer of the paper that may be dirty. Note that paper initialization is not carried out if the printer ON/Standby switch is set to ON after the paper is set.

Take-up

side

Supply

side

Install the cassette so that the supply side is at the front.

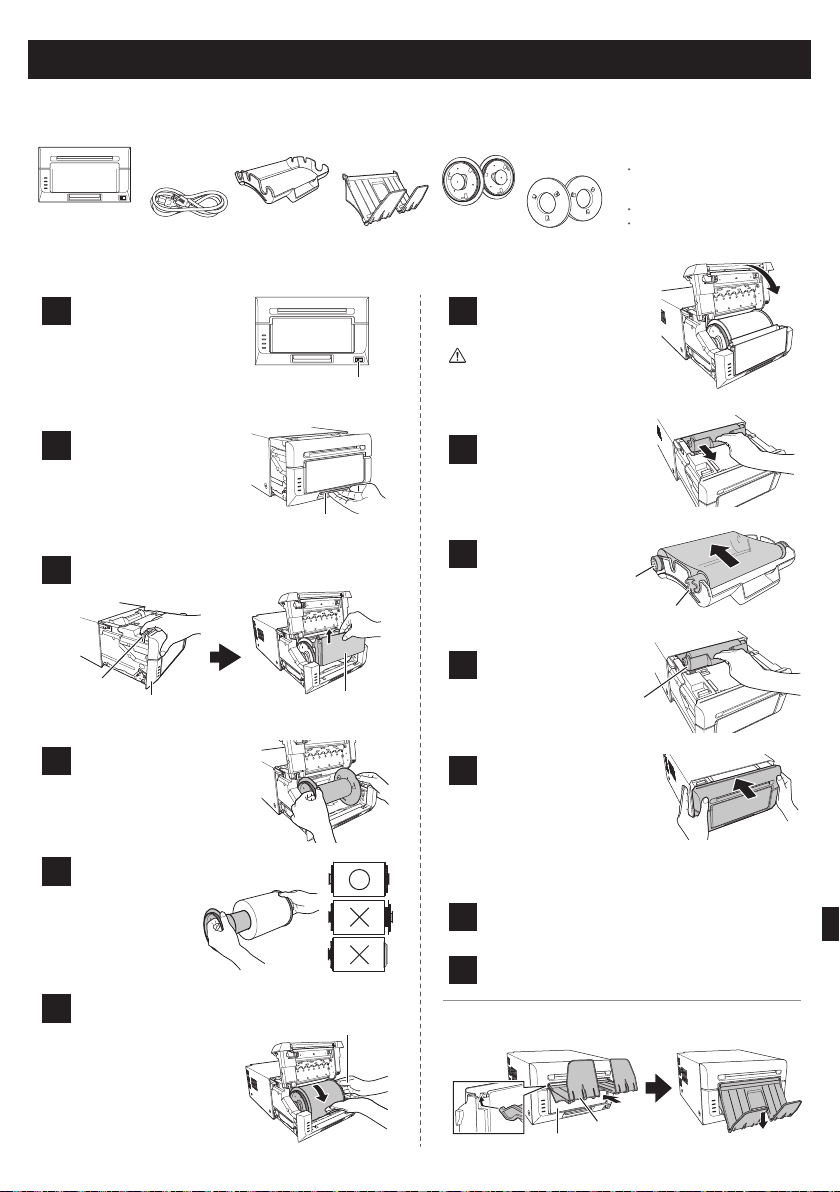

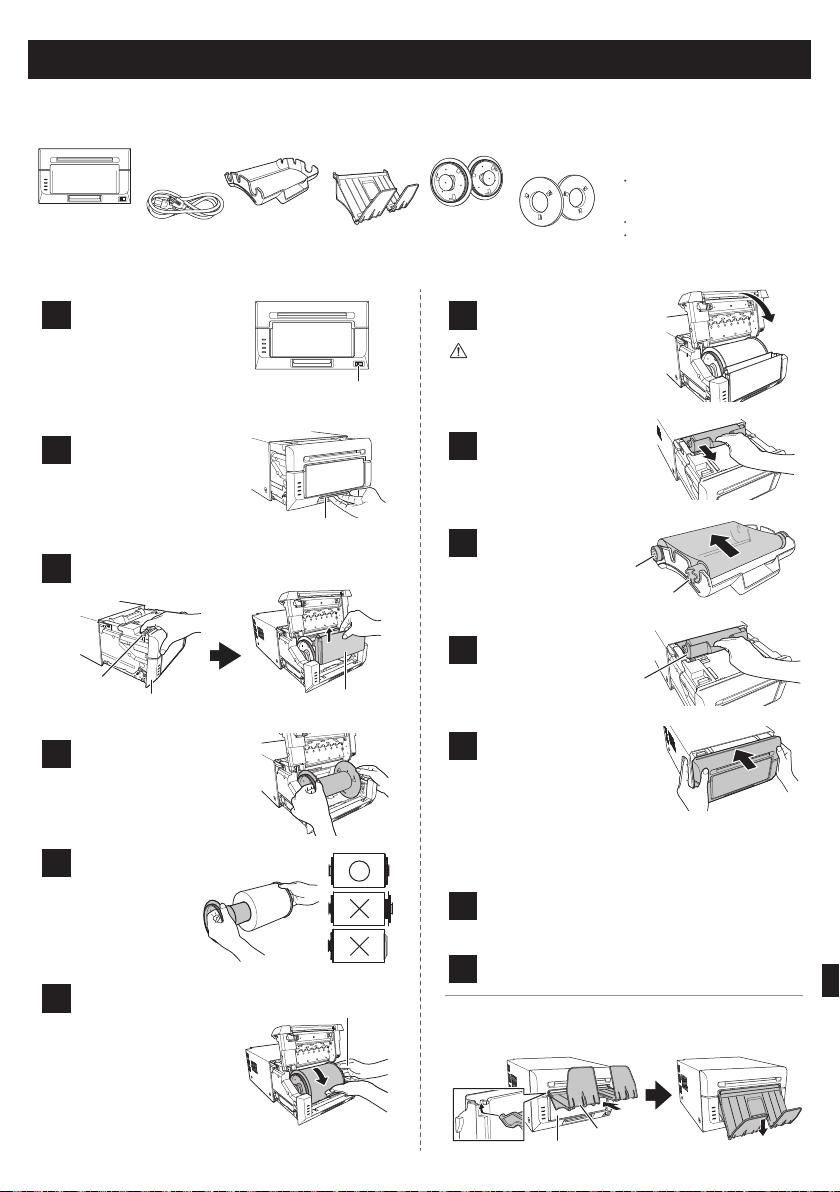

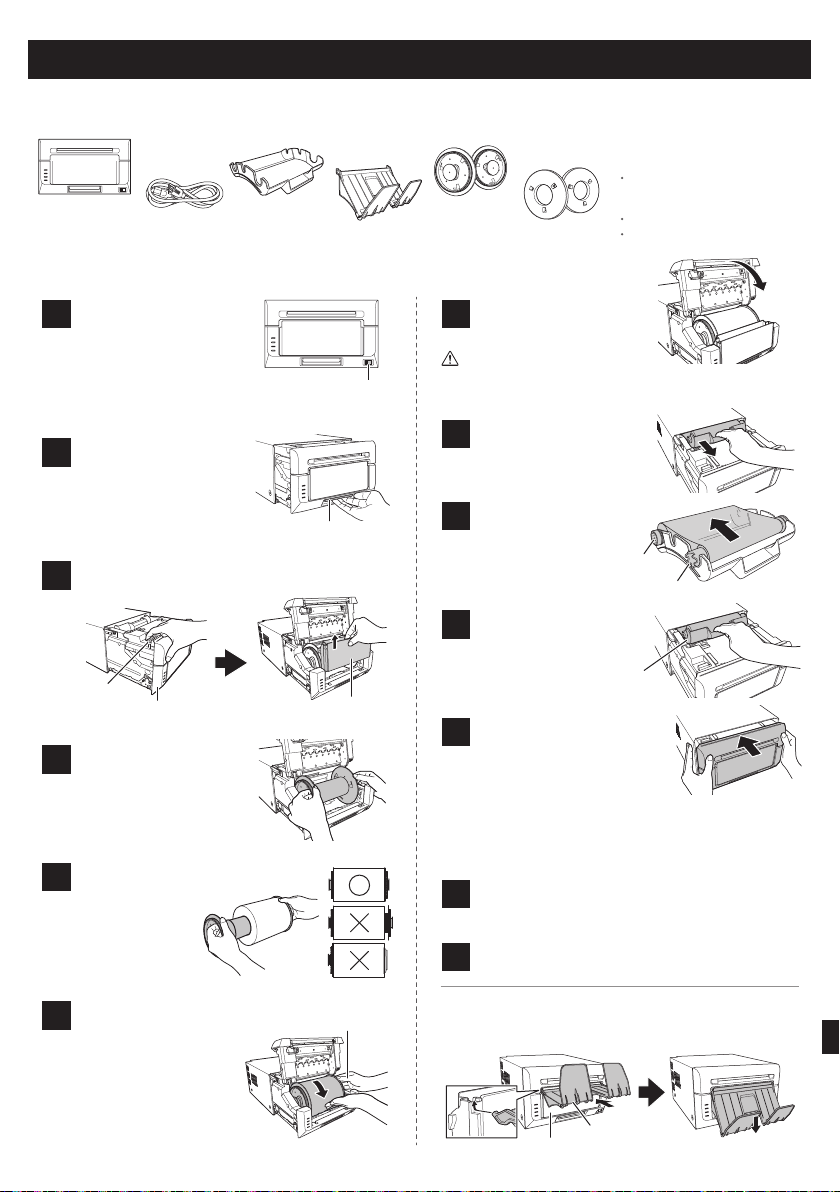

Printer installation

Checking the contents

Printer unit

Power cord

Ribbon

cassette

Paper holder

Paper tray

(for L and PC sizes)

L size spacer

Explanation booklet (this document)

For Safe Operation Start up guide

CD-ROM

Printer Driver User's Manual

Paper tray installation

Make sure that the scrap box is installed when printing. If not installed, your fingers may get caught in the moving parts and be injured.

Caution

• Do not install the product in dusty or humid places. This may cause re or an electric shock, or damage the

Caution for installation

• Before using the product, read “For Safe Operation” carefully and observe the instructions therein.

• Use care when moving the product. Never try to carr y the product alone. Dropping it may cause injury or property

• Do not use or store the product near a re, humid places, in direct sunlight, near an air conditioner or heater, or any other

• Do not place the product where chemical reactions occur, such as in a laboratory.

• Do not install the product where there is salinity or corrosive gas in the air.

• The product must be installed on a rm, level surface where there is ample ventilation.

• Do not put anything on top of the product.

• Do not use the product near a radio or television, and do not use the same wall outlet for the product and a radio or

• Do not use a power voltage or a frequency other than those specied.

• Do not put anything on the power cord or step on it.

• Do not drag or carry the product by the power cord or the USB cable.

• Avoid plugging the power cord into an outlet with many other cables connected.

• Do not bundle the power cord.

• Always grip the plug housing, not the cord, to plug or unplug the power cord.

• Always unplug the power cord before connecting or disconnecting the USB cable.

• Avoid using a long USB cable or connecting it to any noise-producing device. If it is unavoidable, use a shielded cable or

• Use a shielded USB cable compatible with the USB 2.0 specications.

• Place the product near the outlet where the power cord can be unplugged easily to shut the power off.

• Use an AC outlet that accepts a three-pronged plug. Otherwise, there may be a danger of electric shock.

• Do not use the cord set supplied with the printer for other devices.

• Use the cord set supplied for the product.

• This product is not intended for use in the immediate/direct visual eld of the display work place. To avoid disturbing

• Use as a network printer is not anticipated. Any use in conjunction with a network will be the customer’s sole

Specications

Print method Thermal dye sublimation transfer Rated current 100 V 3.9 A 240 V 1.6 A Dimensions 275 mm(W) × 366 mm(D) × 170 mm(H) Weight Approx. 12 kg (printer unit only) Rated voltage AC100 V – 240 V 50 Hz/60 Hz Humidity 35% to 80% with no condensation

product.

• Do not install the product on an unstable sur face. It may fall and cause injury to the user or other people.

• Do not allow foreign objects to enter into the product. They may cause an electric shock, a short circuit, a re,

or damage the product. If something falls into the product, immediately unplug the power cord, and then call a

service representative.

• Do not open the cover while printing. This may damage the product.

• Do not spill or spray liquids or chemicals onto the product.

• When cleaning the cover, do not use thinner, trichloroethane, benzene, ketone-based cleaners, or chemically treated cloths. They could discolor or deteriorate the cover.

• At least once a year, unplug the power cord, and clean the prongs and the plug. If dust accumulates, it may

cause a re.

• When printing continuously for long periods in a small room, be sure to ventilate the room properly.

• If you intend to use the product on a transportation vehicle (train, truck, ship, etc.), please talk to a representative in advance.

• When disposing of the product, accessories, packaging materials, or media (paper, ribbon), please abide by

local waste removal ordinances. For details, contact your local government ofces.

• When unplugging the cord, always grip the plug. Do not pull on the cord as it may damage the cord and cause

an electric shock or re.

• When moving the product, be sure to unplug the power cord. Other wise, the cord may be damaged, which may

cause re or an electric shock.

• For safety, when not using the product for an extended period of time, be sure to unplug the power cord. Other wise, it may cause an electric shock, re, or a malfunction.

• Parts with this warning get extremely hot. Do not touch these parts after printing. There is a danger of burns.

• Do not touch the gear mechanisms. There is a danger of injury if ngers get caught in spinning gears.

damage.

location with unusually high or low temperature, strong humidity, or excessive dust.

television. Otherwise radio or television reception may be adversely affected.

twisted pair for each signal.

reections on the display work place, this product shall not be placed in the immediate/direct eld of vision.

responsibility.

Operating environment

Temperature 5°C to 35°C

in natural convection conditions

Page 7

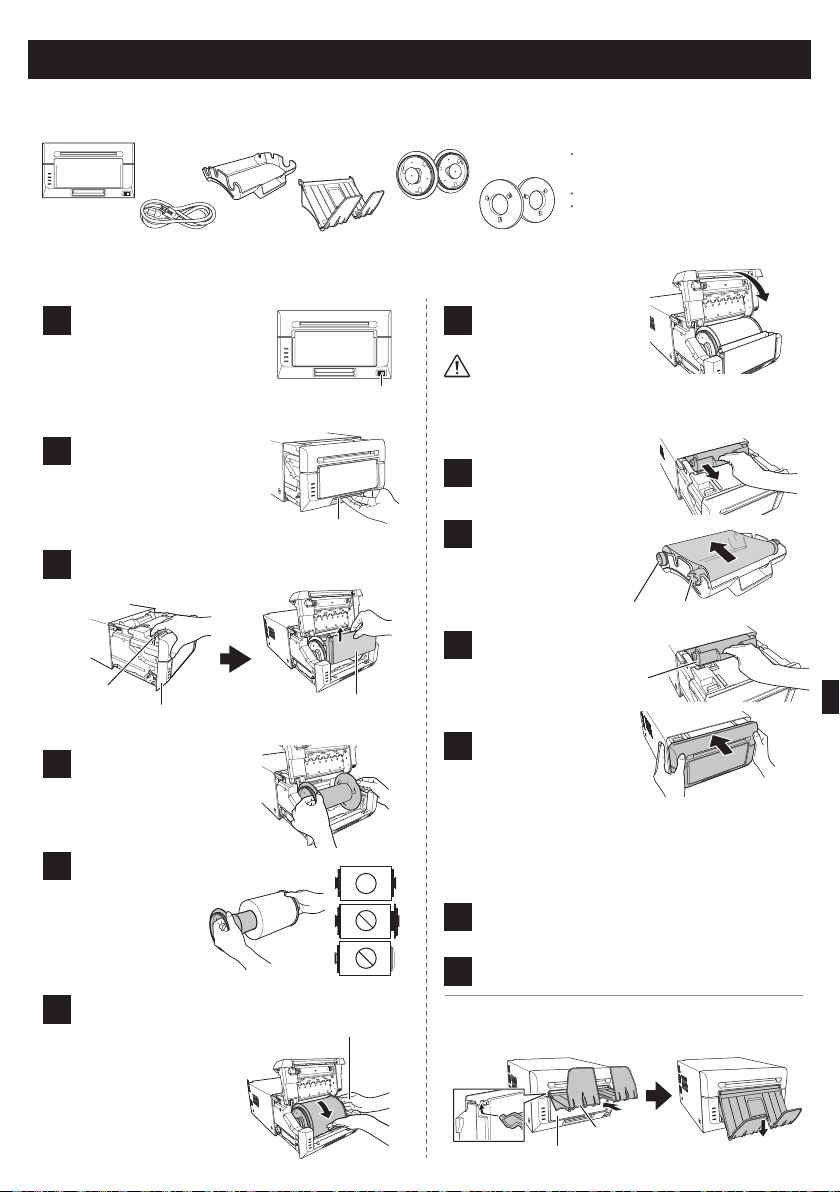

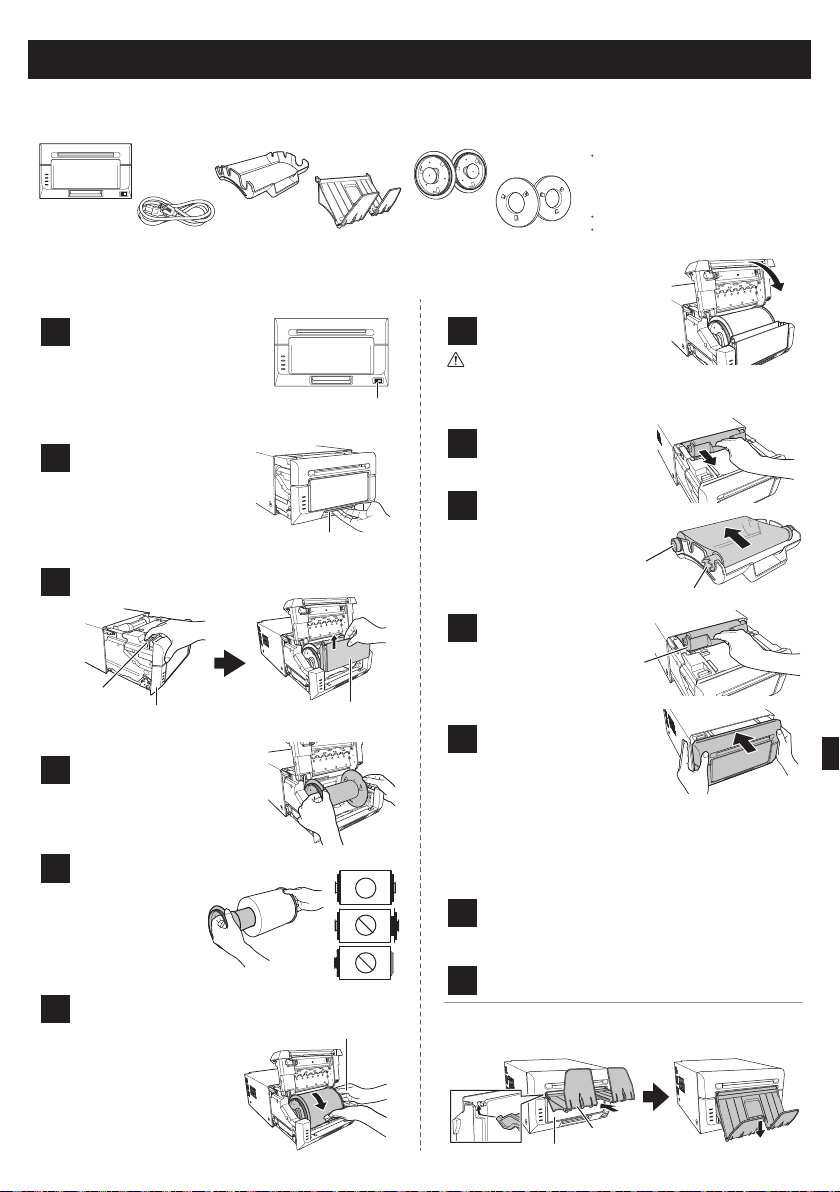

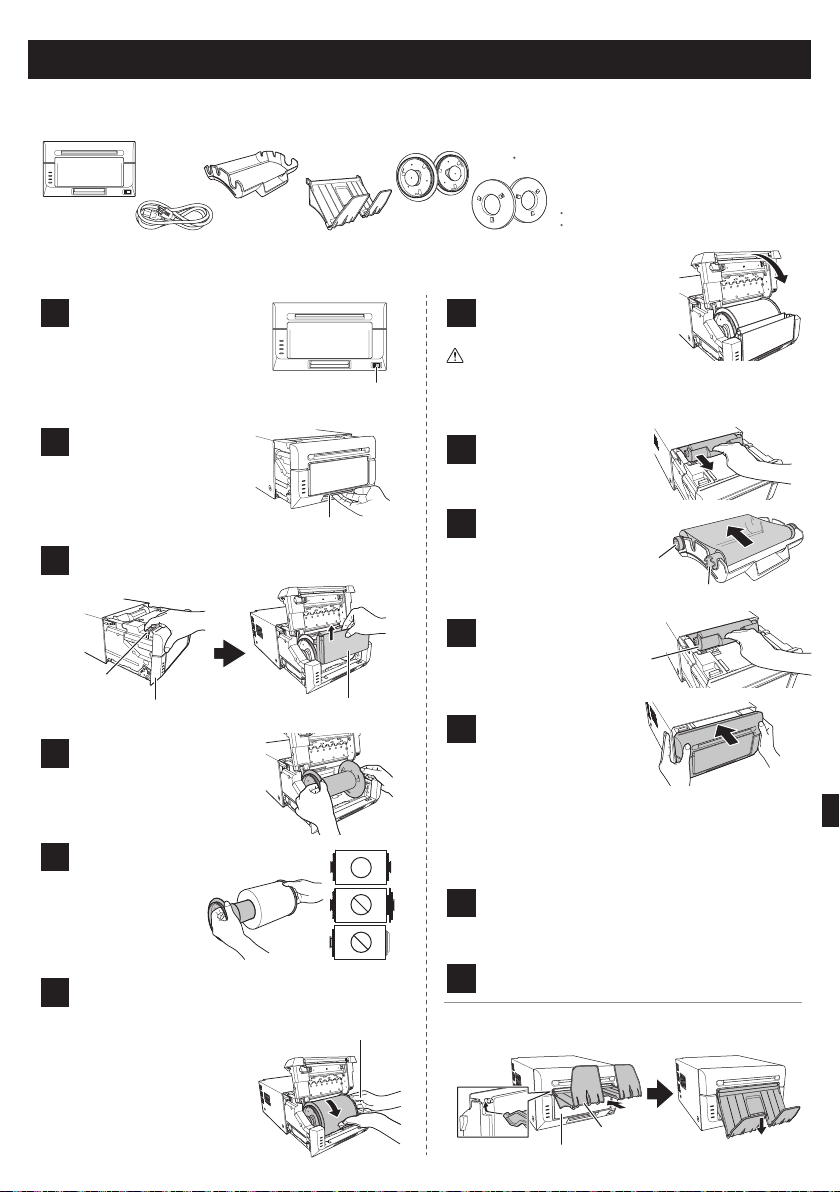

Start Up Guide

Checking the contents

Printer unit

Power cord

Printer installation

Connect the power cord

(supplied) and the USB cable, and make sure that the ON/Standby switch of the printer is turned ON.

Use the opening lever to

open the lock, and then pull out the mechanism unit.

Ribbon

cassette

Paper tray

(for L and PC sizes)

ON/Standby

switch

Before using the product, read “For Safe Operation” carefully.

CD-ROM

Printer Driver User's Manual

Explanation booklet (this document)

For Safe Operation

Paper holder

L size spacer

Set the scrap box and close the front cover.

Start up guide

Caution

Make sure that the scrap box is installed when printing. If not installed, your fingers may get caught in the moving parts and be injured.

Remove the ribbon

cassette from the printer unit.

Lift the paper lever, raise the front

cover and remove the scrap box.

Paper lever

Front cover

Remove the paper holder

from the printer.

Set the paper roll on

the paper holder.

Set the roll so that there is no gap between the paper and the holder.

Set the paper holder in

the printer, and then rotate the roll in the direction of the arrow. Insert the leading edge of the paper until you hear the buzzer sound.

The flashing LED (orange) turns off.

Opening lever

Scrap box

Hold the paper holder to prevent it from turning when rotating the paper.

Set the new ribbon into

the ribbon cassette.

Rotate the roller in the direction of the arrow to take up the slack.

Install the ribbon

cassette to the printer unit.

Install the cassette so that the supply side is at the front.

Close the mechanism

unit.

Install the printer driver.

For more information, refer to "Printer Driver User’s Manual" including in the supplied CD-ROM.

Connect the printer to the computer with a USB

cable.

Paper tray installation

When using L or PC size paper, you may install the paper tray to the scrap box.

Scrap box

Take-up

side

Paper tray

Supply

side

Page 8

Deutsch

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. Dieses Gerät muss geerdet werden. Bei Geräten, die Steckdose in der Nähe des Gerätes befinden und leicht zugänglich sein. Um die Stromversorgung zu beenden, ziehen Sie den AC IN-Auschluss (Netzanschluss) ab. Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

WARNUNG zum Netzanschluss

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel.

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.

2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

Für Kunden in Europa

Dieser Apparat darf nicht im Wohnbereich verwendet werden. Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. Dai Nippon Printing Co.,Ltd. erklärt, dass dieses DP-DS620 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG befindet. Wenn Sie dieses Produkt wegwerfen, bitte mischen Sie das nicht mitdem allgemeinen Hausmüll. Es gibt ein separates Sammelsystem für gebrauchte elektronische Produkte aufgrund der Gesetze nach der WEEE-Direktive und es ist nur innerhalb der Europäischen Union gültig.

Page 9

Für einen sicheren Betrieb

• Lesen Sie dieses Dokument vor dem G ebrauch dieses Produk ts unbedingt sorgfältig durch. Bewahren Sie das Dokument nach dem Lesen an einem sichern Ort auf, damit Sie jederzeit darauf zurückgreifen können.

• Die hier aufgeführten Warnhinweise sollen sicherstellen, dass das Produkt ordnungsgemäß verwendet wird, um Körperverletzungen des Kunden oder anderer Personen sowie Sachschäden zu vermeiden. Bitte befolgen Sie diese Warnhinweise.

Bitte lesen Sie dieses Dokument vor dem Gebrauch sorgfältig durch.

Warnungen und Vorsichtshinweise

Der mögliche Schweregrad der Verletzungen oder Beschädigungen, die durch einen unsachgemäßen Gebrauch entstehen, werden nachfolgend als „Achtung“ und „Vorsicht “ eingestuft, je nach dem wie hoch die damit verbundene Gefahr ist.

Achtung

Vorsicht

Unfälle, die durch Nichtbeachtung der durch dieses Symbol gekennzeichneten Warnhinweise verursacht

werden, könnten zu ernsthaften oder tödlichen Verletzungen führen.

Unfälle, die durch Nichtbeachtung der durch dieses Symbol gekennzeichneten Warnhinweise verursacht werden, könnten zu Körper verletzungen oder Sachschäden führen.

Symbole

Die dargestellten Symbole haben folgende Bedeutungen:

Dieses Symbol ver weist auf Warn- und Vorsichtshinweise. Der genaue Inhalt der Warnung wird im oder neben dem Symbol angezeigt.

Dieses Symbol weist auf verbotene Handlungen hin.

Der genaue Inhalt des Verbots wird im oder neben dem Symbol angezeigt.

Dieses Symbol weist auf notwendige Handlungen und Anleitungen hin. Die genaue Handlung wird im Symbol angezeigt.

Achtung

• Diese Einheit hat keinen Netzschalter. Fügen Sie der Festverdrahtung bei der Installation der Einheit eine problemlos

zugängliche Trennvorrichtung bei oder schließen Sie den Netzstecker an eine leicht zugängliche Steckdose in der Nähe

der Einheit an. Falls während des Betriebs der Einheit eine Störung auftritt, betätigen Sie die Trennvorrichtung, um die

Stromversorgung auszuschalten, oder ziehen Sie den Netzstecker.

• Verwenden Sie das Produkt ausschließlich mit der vorgesehenen Spannung und Frequenz. Ein unsachgemäßer Anschluss

könnte zu einem Stromschlag führen oder einen Brand verursachen.

• Vermeiden Sie den Anschluss zu vieler Geräte an die Steckdose, die für dieses Produkt verwendet wird, und die Verwendung

von Verlängerungskabeln. Die Steckdose könnte überhitzen und einen Brand ver ursachen.

• Das Netzstromkabel darf nicht beschädigt, zerschnitten, mit anderen Kabeln zusammengelegt oder modiziert werden. Das

Kabel könnte zudem beschädigt werden, wenn schwere Gegenstände darauf abgestellt werden und wenn es mit viel Kraft gezogen oder gekrümmt wird. Dies könnte einen Brand oder Stromschlag verursachen.

• Stellen Sie das Produkt nicht an Orten mit hohem Salzgehalt auf, oder an denen sich korrosive Gase in der Luf t benden.

Dies könnte zu einem B rand führen.

• Blockieren Sie niemals die Lüftungsöffnungen des Produkts. Im Produkt könnte sich Hitze aufstauen und zu einer

Fehlfunktion oder einem Brand führen.

• Stellen Sie sich nicht auf das Produkt und stellen Sie keine schweren Gegenstände darauf ab. Wenden Sie außerdem keine übermäßige Kraft auf die Knöpfe, Schalter, Anschlüsse etc. an. Dadurc h könnte das Produkt beschädigt und der Bediener oder andere Personen verletzt werden.

• Bewahren Sie die Produk ttüte außerhalb der Reic hweite von Kindern auf. Sollte diese über den Kopf gezogen werden, besteht Erstickungsgefahr.

• Achten Sie darauf, dass Sie sich an den Kanten des Produkts nicht verlet zen oder andere Gegenst ände beschädigen.

• Verwenden Sie das Produkt nicht für Anwendungen, die das menschliche Wohl betreffen (wie z. B. in der Medizin, Raum-

oder Luf tfahrt, oder für andere Anwendungen, die eine äußerste Zuverlässigkeit erfordern).

• Das Produkt wiegt ca.12 kg. Wenn Sie das Produkt bewegen, heben Sie es so an, dass eine übermäßige körperliche Belastung vermieden wird. Leichtsinniges Anheben oder ein Fallenlassen des Produkts kann zu Körperverletzungen führen.

• Platzieren Sie das Produkt so nah wie möglich an einer Steckdose, um das Netzstromkabel im Falle eines Problems schnell und unkomplizier t aus der Steckdose ziehen zu können.

• Sollte sich Staub auf dem Stecker benden, entfer nen Sie diesen gründlich. Der Staub könnte einen Stromschlag oder einen Kurzschluss auslösen.

• Falls Metallteile oder Flüssigkeiten in das Produk t gelangt sind oder falls Rauch sichtbar ist, Sie einen ungewöhnlichen Geruch oder jegliche andere Auffälligkeiten wahrnehmen, trennen Sie sofort das Netzstromkabel und kontaktieren Sie einen

Kundendienstvertreter. Verwenden Sie das Produkt nicht weiter, wenn dieses beschädigt ist oder nicht ordnungsgemäß

funktionier t. Dies könnte einen Stromschlag, Kurzschluss oder Brand auslösen oder das Produkt beschädigen.

• Stellen Sie sicher, dass das Produk t geerdet ist. Andernfalls kann es zu einem Kurzschluss kommen und dadurch ein Stromschlag oder Brand ausgelöst werden.

• Stecken Sie das Kabel nic ht mit nassen Händen in die Steckdose bzw. ziehen es aus der Steckdose. Dies könnte einen Stromschlag auslösen.

• Öffnen Sie nicht das Produkt, nehmen Sie die Innenteile nicht auseinander oder modizieren Sie das Produk t nicht. Dies

könnte zu einem Stromschlag, Brand, Verletzungen oder einer Produkt fehlfunktion führen. Für Überprüfungen, Einstellungen oder Reparaturen im Innern des Druckers, kontaktieren Sie bitte einen Kundendienstvertreter.

Page 10

Verwenden Sie den Öffnungshebel zum Öffnen der Verriegelung und ziehen Sie dann die Haupteinheit heraus.

Entnehmen Sie den Papierhalter aus dem Drucker.

Schließen Sie das Netzstromkabel (mitgeliefert) und das USB-Kabel an und stellen Sie sicher, dass der ON/Standby-Schalter des Druckers eingeschaltet ist.

Ziehen Sie den Papierhebel nach oben, heben Sie die vordere Abdeckung an, und entnehmen Sie die Abfallbox.

Legen Sie die Papierrolle in den Papierhalter ein.

Setzen Sie die Rolle so ein, dass kein Spalt zwischen Papier und Halter vorhanden ist.

Legen Sie den Papierhalter in den Drucker ein und drehen Sie dann die Rolle in Pfeilrichtung. Führen Sie die Führungskante des Papiers ein, bis Sie einen Piepton hören.

Die blinkende LED (orange) erlischt.

Öffnungshebel

ON/Standby-Schalter

Abfallbox

Papierhebel

Vordere

Abdeckung

Halten Sie den Papierhalter fest, um zu verhindern, dass er sich beim Drehen des Papiers mitdreht.

Setzen Sie die Abfallbox ein, und schließen Sie die vordere Abdeckung.

Nehmen Sie die Farbbandkassette aus der Druckereinheit.

Legen Sie ein neues Farbband in die Farbbandkassette ein.

Drehen Sie die Rolle in Pfeilrichtung, um das Band zu straffen.

Weitere Informationen finden Sie im „Druckertreiber-Benutzerhandbuch “, das auf der mitgelieferten CD-ROM enthalten ist.

Setzen Sie die Farbbandkassette in die Druckereinheit ein.

Installieren Sie den Druckertreiber.

Verbinden Sie den Drucker über ein USB-Kabel mit dem Computer.

Schließen Sie die Haupteinheit.

Wenn die Haupteinheit geschlossen wird, beginnt der Drucker mit der Initialisierung. (Es werden fünf leere Blätter ausgegeben.) Die Papierinitialisierung trennt die äußere, eventuell verschmutzte Papierschicht ab. Beachten Sie, dass keine Papierinitialisierung erfolgt, wenn der ON/Standby-Schalter des Druckers nach dem Einlegen des Papiers eingeschaltet wird.

Die Kassette so einlegen, dass sich die Zufuhrseite vorn befindet.

Installation des Druckers

Überprüfung des Inhalts

Zufuhrseite

Aufwickelseite

Papierschacht

Abfallbox

Bei der Verwendung von Papier der Größe L oder PC, können Sie den Papierschacht an der Abfallbox anbringen.

Einsetzen des Papierschachts

Druckeinheit

Netzstromkabel

Farbbandkassette Papierhalter

Papierschacht

(für die Größen L und PC)

Distanzscheibe Größe L

Erläuterungsheft (dieses Dokument)

Für einen sicheren Betrieb Leitfaden zur Inbetriebnahme

CD-ROM

Druckertreiber-Benutzerhandbuch

Stellen Sie sicher, dass die Abfallbox beim Drucken eingesetzt ist. Ist diese nicht eingesetzt, können sich Ihre Finger in den beweglichen Teilen verfangen und verletzt werden.

Vorsicht

• Stellen Sie das Produkt nicht an staubigen oder feuchten Orten auf. Diese könnte sonst einen Brand oder Stromschlag auslösen oder das Produkt beschädigen.

Vorsichtshinweise für die Installation

Spezikationen

• Stellen Sie das Produkt nicht auf einer instabilen Ober äche auf. Es könnte herunterfallen und den Bediener oder andere Personen verletzen.

• Achten Sie darauf, dass keine Fremdkörper in das Produkt gelangen. Diese könnten sonst einen Stromschlag, Kurzschluss oder Brand auslösen oder das Produkt beschädigen. Sollte etwas in das Produk t hineinfallen, trennen Sie sofort das Netzstromkabel und kontaktieren Sie einen Kundendienstvertreter.

• Öffnen Sie während des Druckvorgangs nicht die Abdeckung. Dadurch könnte das Produkt beschädigt werden.

• Verschütten oder sprühen Sie keine Flüssigkeiten oder Chemikalien über oder auf das Produkt.

• Verwenden Sie bei der Reinigung der Abdeckung keine Verdünner, trichlorethan -, benzol- oder ketonhaltige Reinigungsmittel oder chemisch behandelte Tücher. Die Abdeckung könnte verfärben oder sich zersetzen.

• Ziehen Sie mindestens einmal im Jahr das Netzstromkabel und reinigen Sie die Kontak tstif te und den Stecker. Wenn sich Staub ansammelt, könnte dies einen Brand verursachen.

• Wenn Sie ununterbrochen über einen längeren Zeitraum hinweg in einem kleinen Raum drucken, achten Sie darauf, den Raum ric htig zu lüften.

• Wenn Sie das Produkt auf einem Transpor tfahrzeug (Zug, Lastkraf twagen, Schiff etc.) ver wenden möchten, sprechen Sie

bitte im Voraus mit einem Kundendienstvertreter.

• Wenn Sie das Produkt, Zubehörteile, Verpackungsmaterial, Papier oder Far bband entsorgen möchten, befolgen Sie bitte die örtlichen Bestimmungen zur Abfallbeseitigung. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde.

• Halten Sie immer den Stecker fest, wenn Sie das Kabel aus der Steckdose ziehen. Ziehen Sie nicht am Kabel, da es dadurch beschädigt werden und einen Stromschlag oder Brand verursachen könnte.

• Stellen Sie sicher, dass das Netzstromkabel getrennt ist, wenn Sie das Produkt bewegen. Ander nfalls könnte das Kabel beschädigt werden und einen Stromschlag oder Brand auslösen.

• Wenn Sie das Produkt für längere Zeit nicht verwenden, ziehen Sie aus Sicherheitsgründen das Netzstromkabel aus der

Steckdose. Andernfalls könnte dies einen Stromschlag, einen Brand oder eine Fehlfunktion verursachen.

• Teile mit diesem Warnhinweis werden sehr heiß. Berühren Sie diese nach dem Druckvorgang nicht. Es besteht

Verbrennungsgefahr.

• Berühren Sie nicht das G etriebe. Es besteht Verlet zungsgefahr, wenn sich die Finger in dem drehenden Getriebe ver fangen.

• Lesen Sie vor der Verwendung des Produkts sorgfältig den Abschnitt „Für einen sicheren Betrieb“ und befolgen Sie die darin

beschriebenen Anweisungen.

• Seien Sie beim Bewegen des Produk ts vorsichtig. Tragen Sie das Produkt niemals alleine. Wenn Sie das Produkt fallenlassen, könnten Sie sich verletzen oder Sachbeschädigungen verursachen.

• Verwenden oder lagern Sie das Produkt nicht in der Nähe von Feuer, feuchten Orten, in direktem Sonnenlicht, in der Nähe einer

Klimaanlage oder Heizung oder einem anderen Ort mit ungewöhnlich hoher oder niedr iger Temperatur, hoher Feuchtigkeit oder

übermäßigen Staub.

• Platzieren Sie das Produkt nicht an einem Ort, an dem chemische Reaktionen stattnden, wie z. B. in einem L abor.

• Stellen Sie das Produkt nicht an Orten mit hohem Salzgehalt auf, oder an denen sich korrosive Gase in der Luf t benden.

• Das Produkt muss auf eine feste, ebene Fläche mit ausreichender Belüftung gestellt werden.

• Stellen Sie nichts auf dem Produk t ab.

• Verwenden Sie das Produkt nicht in der Nähe eines Radios oder eines Fernsehgeräts und verwenden Sie nicht dieselbe Steckdose für

das Produkt und ein Radio- oder Fernsehgerät. Der Radio- oder Fernsehempfang könnte andernfalls beeinträchtigt werden.

• Verwenden Sie das Produkt nur mit der angegebenen Spannung und Frequenz.

• Stellen Sie keine Gegenstände auf das Net zstromkabel und treten Sie nicht darauf.

• Ziehen oder tragen Sie das Produkt nicht am Netzstromkabel oder am USB-Kabel.

• Vermeiden Sie es, das Net zstromkabel in eine Steckdose mit vielen weiteren angeschlossenen Kabeln einzustecken.

• Legen Sie das Netzstromkabel nicht mit anderen Kabeln zusammen.

• Um das Netzstromkabel einzustecken oder aus der Steckdose zu ziehen, greifen Sie es immer am Steckergehäuse und nicht am Kabel.

• Trennen Sie stets das Netzstromkabel, bevor Sie das USB -Kabel anschließen oder trennen.

• Vermeiden Sie die Verwendung eines langen USB- Kabels oder das Anschließen an ein geräuscherzeugendes Gerät. Wenn es unvermeidbar ist, verwenden Sie ein abgeschirmtes Kabel oder ein verdrilltes Doppelkabel für jedes Signal.

• Verwenden Sie ein geschirmtes USB- Kabel, das den Spezikationsanforderungen für USB 2.0 entspricht.

• Stellen Sie das Produkt in die Nähe der Steckdose auf, so dass das Netzstromkabel, zur Trennung der Stromversorgung, einfach aus der Steckdose gezogen werden kann.

• Verwenden Sie eine Wechselstromsteckdose, die für Dreifachstecker geeignet ist. Ander nfalls besteht die Gefahr eines Stromschlags.

• Verwenden Sie die mit dem Drucker mitgelieferten Kabel nicht für andere Geräte.

• Verwenden Sie die mit dem Produkt mitgelieferten Kabel.

• Dieses Produkt ist nicht für die Verwendung im unmittelbaren Gesichtsfeld am Bildschir marbeitsplatz vorgesehen. Um störende

Reexionen am Bildschirmarbeitsplatz zu vermeiden darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden.

• Eine Ver wendung als Netzwerkdrucker ist nicht vorgesehen. Jede Ver wendung in Verbindung mit einem Netz werk liegt in der alleinigen Verantwortung des Kunden.

Druckmethode

Abmessungen 275 mm (B) × 366 mm (T) × 170 mm (H)

Gewicht Ca. 12,0 kg (nur Druckereinheit) Netzspannung Wechselstrom 100 - 240 V, 50/6 0 Hz Bemessungsstrom 100 V, 3,9 A 240 V, 1,6 A

Thermische

Farbstoffsublimationsübertragung

Betriebsumgebung

Lärm

Temperatur von 5 bis 35 °C bei natürlichen

Konvektionsbedingungen

Luftfeuchtigkeit von 3 5 bis 80 % ohne

Kondensation

Maschinenlärminformations-Verordnung - 3. GP SG V,0 6.01.2 004 Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779

Page 11

Leitfaden zur Inbetriebnahme

Überprüfung des Inhalts

Druckeinheit

Farbbandkassette Papierhalter

Lesen Sie vor der Verwendung des Produkts sorgfältig den Abschnitt „Für einen sicheren B etrieb“.

CD-ROM

Druckertreiber-Benutzerhandbuch

Erläuterungsheft (dieses Dokument)

Für einen sicheren Betrieb Leitfaden zur Inbetriebnahme

Netzstromkabel

Installation des Druckers

Schließen Sie das

Netzstromkabel (mitgeliefert) und das USB-Kabel an und stellen Sie sicher, dass der ON/Standby-Schalter des Druckers eingeschaltet ist.

Verwenden Sie den

Öffnungshebel zum Öffnen der Verriegelung und ziehen Sie dann die Haupteinheit heraus.

Ziehen Sie den Papierhebel nach oben, heben

Sie die vordere Abdeckung an, und entnehmen Sie die Abfallbox.

Papierhebel

Vordere

Abdeckung

Entnehmen Sie den Papierhalter aus dem Drucker.

Legen Sie die Papierrolle in den Papierhalter ein.

Setzen Sie die Rolle so ein, dass kein Spalt zwischen Papier und Halter vorhanden ist.

Legen Sie den Papierhalter in den Drucker ein und drehen Sie dann die Rolle in Pfeilrichtung. Führen Sie die Führungskante des Papiers ein, bis Sie einen Piepton hören.

Die blinkende LED (orange) erlischt.

ON/Standby-Schalter

Öffnungshebel

Halten Sie den Papierhalter fest, um zu verhindern, dass er sich beim Drehen des Papiers mitdreht.

Papierschacht

(für die Größen L und PC)

Abfallbox

Distanzscheibe Größe L

Setzen Sie die Abfallbox

ein, und schließen Sie die vordere Abdeckung.

Vorsicht

Stellen Sie sicher, dass die Abfallbox beim Drucken eingesetzt ist. Ist diese nicht eingesetzt, können sich Ihre Finger in den beweglichen Teilen verfangen und verletzt werden.

Nehmen Sie die

Farbbandkassette aus der Druckereinheit.

Legen Sie ein neues Farbband

in die Farbbandkassette ein.

Drehen Sie die Rolle in Pfeilrichtung, um das Band zu straffen.

Aufwickelseite

Setzen Sie die

Farbbandkassette in die Druckereinheit ein.

Die Kassette so einlegen, dass sich die Zufuhrseite vorn befindet.

Schließen Sie die

Haupteinheit.

Installieren Sie den Druckertreiber.

Weitere Informationen finden Sie im „Druckertreiber-Benutzerhandbuch “, das auf der mitgelieferten CD-ROM enthalten ist.

Verbinden Sie den Drucker über ein USB-Kabel

mit dem Computer.

Einsetzen des Papierschachts

Bei der Verwendung von Papier der Größe L oder PC, können Sie den Papierschacht an der Abfallbox anbringen.

Papierschacht

Abfallbox

Zufuhrseite

Page 12

français

AV E RT I S SE M E N T

Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité. Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié. Cet appareil doit être relié à la terre. Pour les appareils raccordés, la prise de courant est installée près de l'équipement et doit être facilement accessible. Pour déconnecter l'alimentation principale, débranchez le connecteur AC IN. Lors de l’installation de l’appareil, incorporer un dispositive de coupure dans le câblage fixe ou brancher la fiche d’alimentation dans une prise murale facilement accessible proche de l’appareil. En cas de problème lors du fonctionnement de l’appareil, enclencher le dispositif de coupure d’alimentation ou débrancher la fiche d’alimentation.

AVERTISSEMENT sur le connecteur d’alimentation

Utiliser un cordon d’alimentation approprié à votre tension d’alimentation secteur locale.

1. Utilisez un cordon d’alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle conformes à la réglementation de sécurité locale applicable.

2. Utilisez un cordon d’alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l’utilisation du cordon d’alimentation/fi che femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

Pour les clients en Europe

Ne pas utiliser cet appareil dans une zone résidentielle. Il s’agit d’un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interferences radio, dans ce cas l’utilisateur peut être amené à prendre des mesures appropriées. Dai Nippon Printing Co., Ltd déclare par la présente que cette DP-DS620 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Si vous souhaitez vous séparer de ce produit, ne le jetez pas avec les déchets ménagers. Conformément à la legislation établie par la Directive WEEE unsystème de collecte séparée des produits électroniques usages est mis en place dans les pays de l’Union Européenne.

Pour les utilisateurs au Canada

L’utilisation doit répondre aux deux conditions suivantes: (1) ce materiel ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage, meme celui qui est susceptible d’affecter son fonctionnement.

Page 13

Pour un fonctionnement sans risque

• Assurez-vous de lire ce document avant d’utiliser le produit. Après l’avoir lu, conser vez-le en lieu sûr an de pouvoir y

accéder facilement en cas de besoin.

• Les avertissements gurant ici visent à garantir une utilisation appropriée du produit, à éviter que l’utilisateur ou d’autres

personnes ne se blesse(nt) et à prévenir les dommages matériels. Veuillez respecter ces avertissements.

Veuillez lire ce document attentivement avant utilisation

Avertissements et Précautions

Les niveaux de blessures ou de dommages possibles dus à une utilisation inappropriée sont énumérés ci-dessous et

classés comme Avertissements et Précautions, en fonction du degré de danger qu’ils représentent.

Avertissement

Précaution

Les accidents causés par la non prise en compte des avertissements accompagnant ce symbole peuvent entraîner des blessures graves ou mortelles.

Symboles

Les symboles ci-dessous ont la signication suivante :

Ce symbole indique des messages d’avertissement et de précaution.

Le contenu de l’avertissement est indiqué dans ou près du symbole.

Ce symbole indique des actions interdites.

L’action interdite est indiquée dans ou près du symbole.

Ce symbole indique des instructions ou des actions nécessaires. L’action est indiquée dans le symbole.

Avertissement

• L’unité ne possède pas de commutateur d’alimentation. Lors de l’installation de l’unité, intégrez un dispositif de coupure d’alimentation facile d’accès au câblage xe, ou branchez la che d’alimentation à une prise de courant facilement accessible et située à proximité de l’unité. En cas de problème pendant le fonctionnement de l’unité, utilisez le dispositif de coupure d’alimentation pour mettre l’unité hors tension, ou débranchez la che d’alimentation.

• Utilisez le produit uniquement à la tension et la fréquence prévues. Un raccordement incorrect peut provoquer un choc électrique ou un incendie.

• Évitez de raccorder trop de dispositifs à la prise utilisée pour ce produit et d’utiliser des rallonges. La prise peut surchauffer et provoquer un incendie.

• N’endommagez, ne coupez, n’enveloppez et n’altérez pas le cordon d’alimentation. De même, le cordon peut être

endommagé si vous placez dessus des objets lourds, ou si vous le tirez ou le pliez de façon excessive, car cela

pourrait causer un incendie ou un choc électrique.

• N’installez pas le produit à des endroits où l’air contient une forte teneur en sel ou des gaz corrosifs. Cela pourrait provoquer un incendie.

• N’obstruez pas les orices d’aération du produit. La chaleur peut s’accumuler dans le produit et provoquer un dysfonctionnement ou un incendie.

• Ne montez pas sur le produit et ne placez pas d’objets lourds dessus. En outre, ne forcez pas excessivement sur les touches, les commutateurs, les bornes, etc. Cela pourrait endommager le produit et blesser l’utilisateur ou d’autres personnes.

• Rangez le sac du produit hors de la portée des enfants. Cela peut causer un étouffement s’ils le placent sur la tête.

• Faites attention à ne pas vous blesser ou endommager d’autres objets sur les bords du produit.

• N’utilisez pas ce produit pour des applications mettant en jeu la vie d’une personne (comme les applications

médicales, spatiales, aéronautiques, ou d’autres applications exigeant une extrême abilité).

• Le produit pèse environ 12 kg (26.46 lb). Lorsque vous le déplacez, soulevez-le de façon à éviter une contrainte physique excessive. Le fait de soulever le produit de manière imprudente ou de le faire tomber peut provoquer des

blessures.

• Placez le produit aussi près que possible d’une prise an de pouvoir débrancher facilement le cordon d’alimentation

en cas de problème.

• S’il y a de la poussière sur la che, nettoyez-la bien. Cela pourrait provoquer un choc électrique ou un court-circuit.

• Si des objets métalliques ou des liquides sont tombés dans le produit ou s’il y a de la fumée, une odeur étrange ou toute autre anomalie, débranchez immédiatement le cordon d’alimentation puis contactez un représentant

du service après-vente. Ne continuez pas à utiliser le produit s’il est endommagé ou s’il ne fonctionne pas correctement. Cela pourrait provoquer un choc électrique, un court-circuit, un incendie ou endommager le produit.

• Assurez-vous de relier le produit à la terre. Sinon, cela pourrait causer un court-circuit et entraîner un incendie ou un choc électrique.

• Ne branchez ou débranchez pas le cordon avec les mains mouillées. Cela pourrait provoquer un choc électrique.

• N’ouvrez pas le produit, ne démontez pas les pièces internes et ne modiez pas le produit. Cela peut provoquer

un choc électrique, un incendie, des blessures ou un dysfonctionnement du produit. Pour les vérications, les ajustements ou les réparations internes, veuillez contacter un représentant du service après-vente.

Page 14

Utilisez le levier d’ouverture pour déverrouiller, puis tirez sur le mécanisme.

Retirez le porte-papier de l’imprimante.

Connectez le cordon d’alimentation (fourni) et le câble USB et assurez-vous que le commutateur ON/Standby de l’imprimante est placé sur ON.

Soulevez le levier de papier, levez le capot avant et retirez le réceptacle de chutes de papier.

Installez le rouleau de papier sur le porte-papier.

Placez le rouleau de sorte qu’il n’y ait pas d’écart entre le papier et le porte-papier.

Placez le porte-papier dans l’imprimante, puis tournez le rouleau dans le sens de la flèche. Insérez le premier bord du papier jusqu’à ce que vous entendiez le bip sonore.

La DEL clignotante (orange) s’éteint.

Levier d’ouverture

Commutateur

ON/Standby

Réceptacle de

chutes de papier

Levier de papier

Capot avant

Maintenez le porte-papier pour éviter qu’il ne tourne lorsque vous faites tourner le papier.

Placez le réceptacle de chutes de papier et fermez le capot avant.

Retirez la cassette à ruban de l’imprimante.

Placez le nouveau ruban dans la cassette à ruban.

Faites tourner le rouleau dans le sens de la flèche pour le tendre.

Installez le pilote d’imprimante.

Raccordez l’imprimante à l’ordinateur avec un câble USB.

Pour plus d’informations, consultez le « Mode d’emploi du pilote d’imprimante » inclus dans le CD-ROM fourni.

Installez la cassette à ruban dans l’imprimante.

Fermez le mécanisme.

Lorsque le mécanisme est fermé, l’imprimante commence l’initialisation du papier. (Cinq feuilles vierges sont émises.) La couche extérieure du papier qui peut être sale est coupée lors de l’initialisation du papier. Veuillez noter que l’initialisation du papier n’est pas effectuée si le commutateur ON/Standby de l’imprimante est placé sur ON une fois le papier placé.

Côté de réception

Côté d’alimentation

Installez la cassette afin que le côté d’alimentation soit à l’avant.

Installation de l’imprimante

Vérification du contenu

Imprimante

Cordon

d’alimentation

Rondelle

d’espacement taille L

Cassette

à ruban

Porte-papier

Lors de l’utilisation de papier de taille L ou PC, vous pouvez fixer le bac à papier sur le réceptacle de chutes de papier.

Einsetzen des Papierschachts

Bac à papier

Réceptacle de chutes de papier

Livret d’explication (ce document)

Pour un fonctionnement sans risque Guide de démarrage

CD-ROM

Mode d’emploi du pilote d’imprimante

Bac à papier

(pour tailles L et PC)

Assurez-vous que le réceptacle de chutes de papier est installé lors de l’impression. S’il n’est pas installé, il est possible que vos doigts se coincent dans les parties en mouvement, entraînant ainsi une blessure.

Précaution

• N’installez pas le produit à des endroits poussiéreux ou humides. Cela peut provoquer un incendie ou un choc électrique, ou endommager le produit.

Précautions d’installation

Caractéristiques techniques

• N’installez pas le produit sur une surface instable. Il pourrait tomber et blesser l’utilisateur ou d’autres personnes.

• Ne laissez pas de corps étrangers pénétrer dans le produit. Ils peuvent provoquer un choc électrique, un

court-circuit, un incendie, ou endommager le produit. Si quelque chose tombe dans le produit, débranchez immédiatement le cordon d’alimentation et appelez un représentant du service après-vente.

• N’ouvrez pas le capot pendant l’impression. Cela pourrait endommager le produit.

• Ne déversez ou ne vaporisez jamais de liquides ou de produits chimiques sur le produit.

• Lors du nettoyage du capot, n’utilisez pas de nettoyants à base de diluant, de trichloroéthane, de benzène, ou de

cétone, ou de chiffons traités chimiquement. Ils pourraient décolorer ou détériorer le capot.

• Au moins une fois par an, débranchez le cordon d’alimentation et nettoyez les broches et la che. Une accumulation de poussière pourrait provoquer un incendie.

• Lorsque vous imprimez en continu pendant de longues durées dans une petite pièce, assurez-vous que la pièce est sufsamment ventilée.

• Si vous avez prévu d’utiliser le produit dans un véhicule de transport (train, camion, bateau, etc.), veuillez en parler au préalable à un représentant.

• Lorsque vous vous débarrassez du produit, des accessoires, des matériaux d’emballage ou des supports (papier,

• Avant d’utiliser le produit, lisez attentivement « Pour un fonctionnement sans risque » et respectez les instructions qui y

• Faites bien attention lors du déplacement du produit. N’essayez jamais de porter seul le produit. Sa chute pourrait entraîner

• N’utilisez pas et ne rangez pas le produit près d’un feu, à des endroits humides, à la lumière directe du soleil, près d’un

• Ne placez pas le produit à des endroits où des réactions chimiques ont lieu, comme dans un laboratoire.

• N’installez pas le produit à des endroits où l’air contient une forte teneur en sel ou des gaz corrosifs.

• Le produit doit être installé sur une surface plane, ferme et sufsamment ventilée.

• Ne placez rien sur le dessus du produit.

• N’utilisez pas le produit à proximité d’une radio ou d’une télévision et n’utilisez pas la même prise murale pour brancher le

• N’utilisez pas de tension ou de fréquence d’alimentation autre que celle spéciée.

• Ne placez rien sur le cordon d’alimentation et ne marchez pas dessus.

• Ne tirez pas et ne por tez pas le produit par le cordon d’alimentation ou le câble USB.

• Évitez de brancher le cordon d’alimentation dans une prise où d’autres câbles sont branchés.

• N’enveloppez pas le cordon d’alimentation.

• Saisissez toujours la che et non le cordon lorsque vous branchez ou débranchez le cordon d’alimentation.

• Débranchez toujours le cordon d’alimentation avant de brancher ou de débrancher le câble USB.

• Évitez d’utiliser un long câble USB ou de le raccorder à un dispositif générant du bruit. Si cela est inévitable, utilisez un câble

• Utilisez un câble USB blindé compatible avec les caractéristiques USB 2.0.

• Placez le produit à proximité de la prise de façon à pouvoir débrancher facilement le cordon d’alimentation pour couper

• Utilisez une prise secteur acceptant les ches à trois broches. Sinon, il y a un risque de choc électrique.

• N’utilisez pas le cordon fourni avec l’imprimante pour les autres dispositifs.

• Utilisez le cordon fourni pour le produit.

• L’utilisation comme imprimante réseau n’est pas prévue. Le client est pleinement responsable de toute utilisation au sein d’un

Méthode

d’impression Dimensions 275 mm (L) × 366 mm (P) × 170 mm (H)

Poids

Tension nominale 100 V - 240 V CA 50 Hz/60 Hz Humidité 35 % à 80 % sans condensation

rouleau), veuillez respecter les ordonnances locales d’enlèvement des déchets. Pour en savoir plus, contactez les

administrations publiques locales.

• Lorsque vous débranchez le cordon, saisissez toujours la che. Ne tirez pas sur le cordon car cela pourrait l’endommager et causer un choc électrique ou un incendie.

• Lorsque vous déplacez le produit, assurez-vous de débrancher le cordon d’alimentation. Sinon, le cordon risque d’être endommagé, ce qui pourrait provoquer un incendie ou un choc électrique.

• Pour votre sécurité, lorsque vous n’utilisez pas le produit pendant des périodes prolongées, assurez-vous de débrancher le cordon d’alimentation. Sinon, cela pourrait provoquer un choc électrique, un incendie ou un dysfonctionnement.

• Les pièces accompagnées de cet avertissement deviennent extrêmement chaudes. Ne les touchez pas après

l’impression. Vous risqueriez de vous brûler.

• Ne touchez pas les mécanismes d’entraînement à engrenages. Vous risqueriez de vous blesser si vos doigts se coincent dans les engrenages tournants.

gurent.

des blessures ou des dommages matériels.

climatiseur, d’un chauf fage, ou à tout autre endroit ayant une température anormalement basse ou élevée, excessivement humide ou excessivement poussiéreux.

produit et une radio ou une télévision. Sinon, cela pourrait entraver la réception des programmes de radio et de télévision.

blindé ou à paire torsadée pour chaque signal.

l’alimentation.

réseau.

Transfert thermique par sublimation Courant nominal 100 V 3,9 A 240 V 1,6 A

Environ 12,0 kg (unité d’impression uniquement)

Environnement de fonctionnement

Température 5°C à 35°C dans des conditions de

convection naturelle

Page 15

Guide de démarrage

Avant d’utiliser le produit, lisez attentivement « Pour un fonctionnement sans risque ».

Vérification du contenu

Imprimante

Cordon

d’alimentation

Cassette

à ruban

(pour tailles L et PC)

Installation de l’imprimante

Connectez le cordon

d’alimentation (fourni) et le câble USB et assurez-vous que le commutateur ON/Standby de l’imprimante est placé sur ON.

Utilisez le levier d’ouverture

pour déverrouiller, puis tirez sur le mécanisme.

Levier d’ouverture

Soulevez le levier de papier, levez le capot avant et

retirez le réceptacle de chutes de papier.

Levier de papier

Capot avant

Retirez le porte-papier

de l’imprimante.

Bac à papier

Commutateur

ON/Standby

Réceptacle de

chutes de papier

CD-ROM

Mode d’emploi du pilote d’imprimante

Livret d’explication (ce document)

Pour un fonctionnement sans risque

Porte-papier

Rondelle

d’espacement taille L

Placez le réceptacle de chutes de papier et fermez le capot avant.

Guide de démarrage

Précaution

Retirez la cassette à

ruban de l’imprimante.

Placez le nouveau ruban

dans la cassette à ruban.

Faites tourner le rouleau dans le sens de la flèche pour le tendre.

Côté de réception

Installez la cassette à ruban

dans l’imprimante.

Installez la cassette afin que le côté d’alimentation soit à l’avant.

Fermez le mécanisme.

Côté d’alimentation

Installez le rouleau de papier

sur le porte-papier.

Placez le rouleau de sorte qu’il n’y ait pas d’écart entre le papier et le porte-papier.

Placez le porte-papier

dans l’imprimante, puis tournez le rouleau dans le sens de la flèche. Insérez le premier bord du papier jusqu’à ce que vous entendiez le bip sonore.

La DEL clignotante (orange) s’éteint.

Maintenez le porte-papier pour éviter qu’il ne tourne lorsque vous faites tourner le papier.

Installez le pilote d’imprimante.

Pour plus d’informations, consultez le « Mode d’emploi du pilote d’imprimante » inclus dans le CD-ROM fourni.

Raccordez l’imprimante à l’ordinateur avec un

câble USB.

Einsetzen des Papierschachts

Lors de l’utilisation de papier de taille L ou PC, vous pouvez fixer le bac à papier sur le réceptacle de chutes de papier.

Réceptacle de chutes de papier

Bac à papier

Page 16

español

ADV ERTENCIA

Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad. Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado. Este aparato debe conectarse a tierra. Para equipos conectables, enchufe de corriente debe instalarse cerca del equipo y debe ser fácilmente accesible. Para desconectar la alimentación principal, desenchufe el connector AC IN. Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión para desactivar la alimentación o desconecte el enchufe de alimentación.

ADVERTENCIA sobre la conexión de la alimentación

Utilice un cable de alimentación adecuado al suministro eléctrico local.

1. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país, si procede.

2. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión e intensidad.

Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio cualificado.

Para los clientes de Europa

Este dispositivo no debe utilizarse en zonas residenciales. Éste es un producto de clase A. En un ambiente doméstico, este producto puede causar interferencias radioeléctricas, en cuyo caso el usuario puede tener que tomar las medidas adecuadas. Por medio de la presente Dai Nippon Printing Co.,Ltd. declara que el DP-DS620 cumple con losrequisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Si desea desechar este producto, no lo mezcle con otros residuos domésticos. Conforme a lo estipulado en la Directiva RAEE, existe un sistema de recogida específico para los productos electrónicos que sólo está vigente dentro de la Unión Europea.

Page 17

Para un funcionamiento seguro

Asegúrese de leer este documento con detenimiento antes de su utilización.

• Asegúrese de leer este documento antes de utilizar el producto. Después de leerlo, guárdelo en un lugar seguro para que pueda acceder a él fácilmente en caso necesario.

• Las advertencias que se enumeran tienen como objetivo garantizar un uso adecuado del producto y evitar lesiones al usuario o a otras personas, así como daños materiales. Siga estas advertencias.

Advertencias y precauciones

A continuación, se clasican en Advertencia y Precaución los posibles niveles de lesiones o daños derivados de un mal

uso, según el grado de peligro que implican.

Advertencia

Precaución

Los accidentes ocasionados por hacer caso omiso a los mensajes de advertencia que acompañan a este símbolo podrían provocar lesiones graves o mortales.

Los accidentes ocasionados por hacer caso omiso a los mensajes de precaución que acompañan a este símbolo podrían provocar lesiones o daños materiales.

Símbolos

Los símbolos mostrados tienen los siguientes signicados:

Este símbolo indica mensajes de advertencia y de precaución. El contenido de adver tencia se indica con, o cerca de, este símbolo.

Este símbolo indica acciones prohibidas. La acción prohibida se indica con, o cerca de, este símbolo.

Este símbolo indica acciones o instrucciones necesarias. Las acciones se indican con este símbolo.

Advertencia

• Esta unidad no dispone de interruptor de encendido. Al instalar la unidad, inc orpore un dispositivo de desconexión de fácil acceso en el cableado jo, o conec te el enchufe de alimentación a una toma de corriente de fácil ac ceso situada cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión para

desactivar la alimentac ión de corriente o desconecte el enchufe de alimentación.

• Utilice el producto sólo con el voltaje y la frecuencia designados. Una conexión incorrecta podría provocar una descarga eléctrica o un incendio.

• Evite conectar demasiados dispositivos a la toma de corriente que utiliza este producto, así c omo utilizar alargadores. La toma de corriente podría recalentarse y provocar un incendio.

• No dañe, corte, ate, ni modique el cable de aliment ación. Por otra parte, el c able puede dañar se si se colocan objetos

pesados encima de él, o si se tira de él o se dobla con excesiva fuerza, y podría provocar un incendio o una descarga

eléctrica.

• No instale el producto en lugares con alta salinidad o con gases corrosivos en el aire. Esto podría ocasionar un incendio.

• No obstruya las rejillas de ventilación del producto. El calor podría acumularse en el producto y provocar un mal funcionamiento o un incendio.

• No se suba ni coloque objetos pesados sobre el producto. No ejerza una fuerza excesiva en los botones, interruptores, terminales, etc. El producto podría result ar dañado y causar lesiones al usuar io o a otras personas.

• Guarde la bolsa del producto fuera del alcance de los niños. Podría ocasionar asxia si se coloca en la cabeza.

• Tenga cuidado de no lesionarse ni dañar objetos con los bordes del produc to.

• No utilice este produc to en aplicaciones que puedan poner en peligro vidas humanas (como médicas, espaciales,

aeronáuticas u otras aplicaciones que requieran una abilidad extrema).

• Este producto pesa aproximadamente 12 kg (26.46 lbs.). Al desplazarlo, levántelo de forma que evite una sobrecarga física excesiva. Levantar o dejar caer el producto sin cuidado podría ocasionar lesiones físicas.

• Sitúe el producto lo más c erca posible de una toma de c orriente, y deje espacio suciente para desconectar fácilmente el cable de alimentación en caso de problemas.

• Si hay polvo en el enchufe, límpielo minuciosamente. Podría provocar una descarga eléctrica o un cortocircuito.

• Si caen dentro del producto líquidos u objetos metálicos o se desprende humo, un olor raro o se da cualquier otra anomalía aparente, desenc hufe inmediatamente el cable de alimentación y luego póngase en contacto con el ser vicio técnico. No continúe utilizando el producto si está dañado o no funciona correctamente. Esto podría ocasionar una descarga eléctrica, un cortocircuito, un incendio o dañar el producto.

• Asegúrese de c onectar a tier ra el producto. De lo contrario, podría ocasionarse un cortocircuito, un incendio o una descarga eléctrica.

• No enc hufe ni desenchufe el cable con las manos mojadas. Podría ocasionar una descarga eléc trica.

• No abra el producto, desmonte las piezas internas ni modique el producto. Podría ocasionar una descarga eléctrica, un incendio, lesiones personales o un mal funcionamiento del producto. Para revisiones, ajustes o reparaciones internos, póngase en contacto con el servicio técnico.

Page 18

Precaución

• No coloque el producto en lugares llenos de polvo o humedad. Podría ocasionar un incendio o una descarga eléctr ica, o dañar el producto.

• No coloque el producto en una superc ie inestable. Podría caerse y provocar lesiones al usuario o a otras personas.

• No deje que entren objetos extraños en el producto. Podría ocasionar una descarga eléctrica, un cortocircuito, un incendio o dañar el producto. Si se cae algo dentro del producto, desenchufe inmediatamente el cable de alimentación y luego póngase en contacto con el servicio técnico.

• No abra la tapa durante la impresión. Podría dañar el producto.

• No der rame ni pulverice líquidos ni sustancias químicas en el producto.

• Cuando limpie la tapa, no utilice diluyentes, tricloroetano, benceno, productos de limpieza con cetona ni paños tratados químicamente. Podrían decolorar o deteriorar la tapa.

• Al menos una vez al año, desenchufe el cable de alimentación y limpie las c lavijas y el enchufe. Si se acumula polvo, podría ocasionar un incendio.

• Cuando se imprima de for ma continuada y durante periodos de tiempo prolongados en una habitación pequeña, asegúrese de ventilarla correctamente.

• Si planea utilizar el producto en un vehículo (tren, camión, barco, etc.), coménteselo previamente a un comercial.

• Cuando deseche el producto, los accesorios, el embalaje o los consumibles (papel, cinta), siga la normativa local de rec ogida de residuos. Para obtener más información, póngase en contacto con las autoridades locales.

• Cuando desenchufe el cable, tire siempre de la clavija. No tire del cable, ya que podría dañarse el cable y ocasionar una descarga eléctrica o un incendio.

• Cuando mueva el producto, asegúre se de desconectar el cable de alimentación. De lo c ontrario, el cable de alimentación podría dañarse y ocasionar un incendio o una descarga eléctrica.

• Por seguridad, cuando no utilice el producto durante un per iodo largo de tiempo, asegúrese de desenchufar el c able de aliment ación. De lo contrario, podría ocasionar una descarga eléctrica, un incendio o un mal funcionamiento.

• Las piezas con esta advertencia se calientan mucho. No las toque después de imprimir. Existe peligro de quemaduras.

Precaución en la instalación

• Antes de utilizar el producto, lea atentamente “Para un funcionamiento seguro” y siga las instrucciones indicadas.

• Tenga cuidado al mover el producto. Nunca intente trasladar el producto solo. Si lo deja caer, podrían ocasionarse lesiones o daños a la propiedad.

• No utilice ni guarde el producto cerca del fuego, en entornos húmedos, bajo la luz solar directa, cerca de aparatos de aire acondicionado o de calefacción o en cualquier otra ubicación con temperatura inusualmente alta o baja o con gran humedad,

o en lugares con excesivo polvo.

• No coloque el producto en entornos donde se produzcan reacciones químicas, como en un laboratorio.

• No instale el producto en lugares con alta salinidad o con gases corrosivos en el aire.

• El producto debe colocarse sobre una supercie nivelada y rme, y con suciente ventilación.

• No coloque nadie encima del producto.

• No utilice el producto cerca de una radio o televisión y no utilice la misma toma de corriente con el producto y una toma de radio o televisión. De lo contrario, la recepción de radio o de televisión podría verse afectada.

• No utilice un voltaje ni una frecuencia distintos de los especicados.

• No coloque nada encima del cable de alimentación ni lo pise.

• No arrastre ni transporte el producto por el c able de alimentación ni por el cable USB.

• Evite enchufar el cable de alimentación en una toma de corriente con muchos cables conectados.

• No ate el cable de alimentación.

• Sujete siempre por la clavija del enchufe en vez del cable para enchufar o desenchufar el cable de alimentación.

• Desenchufe siempre el cable de alimentación antes de conectar o desconectar el cable USB.

• Evite utilizar un cable USB largo o conectarlo a un dispositivo ruidoso. Si es inevitable, utilice un cable blindado o un par trenzado para cada señal.

• Utilice un cable USB blindado compatible con las especicaciones USB 2.0.

• Coloque el producto cerca de la toma de corriente para que se pueda desenchufar fácilmente el cable de alimentación para desconectar el suministro de energía.

• Utilice una toma de CA que acepte enchufes de tres clavijas. De lo contrario, puede haber riesgo de una descarga eléctrica.

• No utilice el cable conector suministrado c on la impresora en otros dispositivos.

• Utilice el cable conector suministrado para el producto.

• No está diseñada para utilizarse como una impresora de red. El cliente será el responsable único de cualquier uso que de ella se realice utilizando una red.

Especicaciones

Método de impresión

Dimensiones 275mm (An.) × 366mm (Prof.) × 170mm (Al.) Peso Aprox. 12,0kg (sólo la impresora)

Tensión nominal 100V CA – 240V 50Hz/60Hz

Transferencia térmica de sublimación de tinta

Corriente nominal 100 V 3,9 A 240 V 1,6 A

Temperatura 5 °C a 35 °C en

Entorno de funcionamiento

condiciones de convección natural

Humedad 35 % a 80 % sin

condensación

Page 19

Guía de inicio

Comprobación del contenido

Impresora

Cable

de alimentación

Instalación de la impresora

Cinta

de impresión

(solo para tamaños L y PC)

Bandeja de papel

Antes de la utilización del producto, lea atentamente “Para un funcionamiento seguro”.

CD-ROM

Manual de usuario del controlador de la impresora

Folleto de instrucciones

Soporte

del papel

Espaciador

de tamaño L

(este documento)

Para un funcionamiento seguro Guía de inicio

Conecte el cable de

alimentación (suministrado) y el cable USB, y asegúrese de que el interruptor ON/Standby de la impresora está colocado en ON.

Utilice la palanca de

apertura para abrir la cerradura y luego extraiga el mecanismo.

Palanca de apertura

Levante la palanca del papel, levante la tapa

frontal y retire la caja de recogida.

Palanca del

papel

Tapa frontal

Retire el soporte del papel

de la impresora.

Coloque el rollo de papel

en el soporte del papel.

Coloque el rollo de forma que no quede hueco entre el papel y el soporte.

Coloque el soporte del

papel en la impresora y luego gire el rollo en la dirección de la flecha. Inserte el borde primero del papel hasta que oiga el sonido del avisador.

El parpadeo del LED (naranja) se apaga.

Sostenga el soporte del papel para evitar que gire al girar el papel.

Interruptor

ON/Standby

Caja de recogida

Coloque la caja de recogida

y cierre la tapa frontal.

Precaución

Asegúrese de que la caja de recogida esté instalada al imprimir. En caso de no estar instalada, podría lesionarse si se le quedan los dedos enganchados en las piezas móviles.

Retire la cinta del papel

de la impresora.

Coloque la nueva cinta

en la cinta del papel.

Gire el rodillo en la dirección de la flecha para tensarlo.

Lado de bobinado

Lado de suministro

Coloque la cinta del

papel en la impresora.

Coloque la cinta de forma que el lado de suministro esté por delante.

Cierre el mecanismo.

Cuando el mecanismo se cierre, la impresora arranca la inicialización de papel. (Salen cinco hojas en blanco.) La inicialización del papel elimina la capa externa del papel que pudiera estar sucia. Tenga en cuenta que la inicialización del papel no se lleva a cabo si el interruptor ON/Standby de la impresora está puesto en ON una vez colocado el papel.

Instale el controlador de la impresora.

Para obtener más información, consulte el “Manual de usuario del controlador de impresora” incluido en el CD-ROM suministrado.

Conecte la impresora al ordenador con un

cable USB.

Instalación de la bandeja de papel

Al utilizar papel de tamaño L o PC, puede instalar la bandeja de papel en la caja de recogida.

Bandeja de papel

Caja de recogida

Page 20

Русский

ОСТОРОЖНО

Для снижения риска возгорания или поражения электрическим током не допускайте попадания данного

аппарата под дождь или в условия повышенной влажности. Во избежание поражения электрическим

током не открывайте корпус устройства. Для выполнения обслуживания обращайтесь только к

квалифицированным специалистам.

Этот аппарат должен быть заземлен.

Сетевая розетка должна располагаться около подключаемого к ней оборудования и быть легкодоступной.

Для отключения от источника питания рассоедините входной разъем питания.

При установке устройства необходимо предусмотреть легкодоступное устройство отключения

электропроводки или подключать шнур электропитания к легкодоступной сетевой розетке около

устройства. Если во время работы устройства возникла неисправность, задействуйте внешнее устройство

отключения электропитания или отключите от розетки шнур электропитания.

Подключение электропитания

Для подсоединения к местной электросети используйте надлежащий шнур электропитания.

1. Используйте сертифицированные шнур электропитания (3-жильный силовой провод) / разъем

для подключения оборудования / штепсельную вилку с контактом заземления, удовлетворяющие

требованиям правил безопасности страны, в которой используется устройство.

2. Используйте шнур электропитания (3-жильный силовой провод) / разъем для подключения

оборудования / штепсельную вилку, рассчитанные на надлежащие номиналы (напряжения, тока).

При наличии вопросов по использованию вышеупомянутых шнура электропитания / разъема для

подключения оборудования / штепсельной вилки проконсультируйтесь с квалифицированным сервисным

специалистом или дистрибьютором.

Для покупателей из Европы

Не допускается использование данного изделия в жилой зоне.

Данное изделие относится к классу А. В жилых помещениях данное изделие может создавать

радиопомехи, что может потребовать от пользователя принятия адекватных мер.

Компания Dai Nippon Printing Co.,Ltd. заявляет, что данный принтер DP-DS620 отвечает основным

требованиям и другим соответствующим положениям Директивы 1999/5/EC.

При необходимости утилизации данного изделия не помещайте его в общие бытовые отходы.

Существует отдельная система сбора использованных электронных изделий в соответствии с

законодательством согласно Директивы ЕС об утилизации электрического и электронного оборудования,

которая действует только в пределах Европейского союза.

Page 21

Безопасная эксплуатация

• Обязательно прочт ите данный доку мент, прежде чем прист упать к экс плуатации изделия. После проч тени я храните документ в безопасном месте, откуда его ле гко извле чь при необходимости.

• Перечисленные в данном разделе предупреждения призваны гарантировать надлежащую эксплуатацию изделия, предотвратить физическое травмирование покупателя и про чих лиц, а также предотвратить нанесение материального ущерба. Экс плуатируйте из дели е в соответстви и с этими предупреждениями.

Прежде чем п рис тупа ть к эксплуатации из делия, прочтит е этот док уме нт.

Осторожно и Внимание

Опис ание травм и матер иального ущерба, возмож ных вслед ствие ненадл ежащего ис пользования, приведено ниже в категориях “Осторожно” и “Вн иман ие”, в зависим ости от степени и х опаснос ти.

Осторожно

Внимание

Игнорирование предупреждения, помеч енного этим знако м, может привести к нес частному случаю с серьезной тра вмой или лета льным исходом.

Игнорирование предупреждения, помеч енного этим знако м, может привести к нес частному случаю с физичес кой травмой или мате риальным ущербом.

Знаки

Показанн ые знаки об означают след ующе е:

Этим знаком обозначаются предупреж дени я и сообщения о необход имых мерах предосторожности. Содержание предупреждения указывается внутри знака или около него.

Этим знаком обозначаются недопустимые дейс твия. Недопустимое действие указывается внутри знака или около него.

Этим знаком обозначаются необходимые действия или ин стру кции. Действие указывается внутри знака.

Осторожно

• Это устройство не оборудо вано выключателем элек тро питания. При установ ке уст ройства н еобходимо пред усмотреть легкодоступное устройство отключения элек тро проводк и или подключать шну р электропитания к легкодоступной с етев ой розетке около устройства. Если во время работы устройства возник ла неиспр авность, задействуйте внешнее устройство отключения электропитания или отключите от розетки шнур электропитания.

• Эксплуатируйте издели е с электропитанием указ анных напряжения и частоты. Подк лючение к непригодному исто чнику электр опитания может п ривести к поражению элек трическим током либо возгоранию.

• Избегай те подключения чре змерног о коли чества устройств к одной розетке с данным издел ием и использования удлинителей. Это может привести к перегреву розетки и возго ранию.

• Не допуск айте повреждения и порез а шнура питания, н е сматывайте и не модифицируйте его. Если устанавливать на шнур тяже лые предметы, тянуть за него или сгибать его с чрез мерным усилием, это может повред ить шнур и привести к возгоран ию или пора жени ю электрическим то ком.

• Не устанавливайте изделие в местах, где в возду хе при сутству ют час тицы соли или едкие газы. Это может приве сти к возг оранию.

• Не перекрывайте вентиляцио нные отверстия изделия. Э то может привести к перегре ву вну тре нних деталей изде лия и вызвать его неисправность или возго рани е.

• Не ст ановитесь на из делие и не устанавливайте на него тяжелые пр едметы. Также не прилагайте чрезмерное усилие к кнопкам, вык лючателям, разъемам и т.п. Это может повредить из делие и травмироват ь пользов ателя или других людей.

• Хра ните пакет из-под изделия в местах, недос тупных д ля детей. Надетый н а голову пакет может привести к удушению.

• Будьте осторожны, чтобы не травмироват ься и ничего не повредить о края из делия.

• Не допуск ается прим енение данног о изделия там, где от него может зависеть человеческая жизнь (напри мер, в

медицине, космонавтике, авиации, а также в д ругих сферах, где требуется предельная на дежност ь).

• Вес изделия со ставляет приблизительно 12 кг (26,46 фунта). При перемещении под нимайте ег о так, чтобы не подвергать чрезмерному физичес кому воздействию. Неосторожно по дыма я или уронив изделие, можно полу чить физическую травму.

• Размещайте из дели е насколько возможн о близко к розетке, что по зволит легко отключить ш нур питания в слу чае возникновения проблемы.

• Если на штепсельной вилке прис утс твует пыль, тщательно очистите ее. Присутствие п ыли может привес ти к пора жению электричес ким током или короткому замыкан ию.

• При попадани и в изделие метал лических предметов или ж идкостей, появлении дыма, необычного запаха или каких-либо других анома лий немед ленно отсоедините шнур питания, а затем обратитесь к пр едставителю сервисной службы. Прекратите исполь зование п оврежденного или неправильно функци онирующего изделия. Это может п ривести к поражению элек трическим током, короткому замыканию, возгоранию или повреждению изделия.

• Обязательно зазем лите изделие. В пр отив ном случае возможно короткое замыкани е, ведущее к возгоранию или пора жению электричес ким током.

• Не подсоединяйте и не отсо единяйте шнур мокрыми рук ами. Это может привест и к поражению эле ктр ическим током.

• Не вс крывайте изде лие, не разбирайте его внутренние детали и не модифицируйте его. Это может привести к пора жению электричес ким током, в озгоранию, травмир ованию или неис правнос ти изделия. Для проведения внутренних пр оверок, н астроек или рем онта обращайтесь к представителю серви сной слу жбы.

Page 22

Внимание

С помощью открывающего рычага разблокируйте фиксатор и вытяните механизм.

Выньте из принтера держатель бумаги.

Убедитесь в том, что подсоединены шнур питания (прилагается) и кабель USB, а переключатель ON/Standby принтера установлен в положение ON (ВКЛ.).

Переместите рычаг бумаги, поднимите переднюю крышку и извлеките контейнер для обрезков.

Установите рулон бумаги на держатель бумаги.

Устанавливайте рулон так, чтобы между бумагой и держателем отсутствовала щель.

Установите держатель бумаги в принтер, а затем вращайте рулон в направлении стрелки. Вставляйте передний край бумаги до тех пор, пока не прозвучит сигнал.

Мигающий светодиодный индикатор (оранжевый) погаснет.

Открывающий рычаг

Переключатель

ON/Standby

Контейнер для обрезков

Лоток для бумаги

Контейнер для обрезков

Рычаг бумаги

Передняя крышка

Вращая бумагу, удерживайте держатель бумаги, чтобы предотвратить его вращение.

Установите контейнер для обрезков и закройте переднюю крышку.

Извлеките кассету с лентой из принтера.

Установите в кассету новую ленту.

Вращайте валик в направлении стрелки, чтобы устранить провисание.

За более подробной информацией обратитесь к "Руководству пользователя драйвера принтера" на компакт-диске, который входит в комплект поставки.

Установите кассету с лентой в принтер.

Установите драйвер принтера.

Подсоедините принтер к компьютеру с помощью кабеля USB.

Закройте механизм.

При использовании бумаги формата L или PC на контейнер для обрезков можно установить лоток для бумаги.

Когда механизм закрыт, принтер начинает выполнение инициализации бумаги. (Выводятся пять пустых листов.) При инициализации бумаги отрезается ее внешний слой, который может быть загрязнен. Учтите, что инициализация бумаги не выполняется, если после ее установки переключатель ON/Standby установлен в положение ON (ВКЛ.).

Сторона

натяжного

валика

Сторона

подачи

Устанавливайте кассету так, чтобы сторона подачи находилась спереди.

Установка принтера

Проверка содержимого

Принтер

Шнур питания

Кассета

для ленты

Держатель

бумаги

Лоток для бумаги

(для бумаги форматов L и PC)

Вставка для

бумаги формата L

Буклет с инструкциями (этот документ)

Безопасная эксплуатация Руководство по вводу в эксплуатацию

Компакт-диск

Руководство пользователя драйвера принтера

Установка лотка для бумаги

Прежде чем приступить к печати, убедитесь в том, что установлен контейнер для обрезков. Если он не установлен, ваши пальцы могут попасть в движущиеся части и вы можете получить травмы.

Внимание

• Не устанавливайте изделие в пы льны х или влажных местах. Это может привести к во згоранию, пора жению элек трическим током или повреждению изделия.

Меры предосторожности при установке

Технические характеристики

• Не устанавливайте изделие на н еустойчивой по верх ности. Оно может у пасть и травмироват ь пользов ателя или других людей.

• Не допуск айте попадани я посторо нних предметов внутрь из делия. Они м огут стать причиной поражения элек трическим током, ко роткого замыкания, возгоран ия или повреждения изделия. При попадан ии любых предметов внутрь из делия немедленно отсоедините шнур питания, а затем вызовите предс тавителя сервисной слу жбы.

• При печати не отк рывайте крышк у. Это может повредить из делие.

• Не пролив айте н а изделие ж идкости и ли химикаты и не брызгайте ими на нег о.

• При очистке крышки не используйте р астворитель, т рих лорэтан, бензин, чистящие средства на основе кетона и

ткани с химической пропиткой. Они мог ут вызвать обесцвечивание и ли разруше ние матери ала к рышки.

• Не реже одного раза в год отсоедин яйте шнур питания и очищайте штепсельную ви лку и е е контакт ы. Собравшаяся пыль может привести к во згоранию.

• При д лительной непреры вной печати в небольшой комнате обеспечивайте ее надлеж ащее проветривание.

• Если план ируется эксплуатация изделия н а тран спортном средстве (в поезде, грузов ом автомобиле, на корабле и

• Прежде чем при ступать к эксплуатации издел ия, внимательно прочтите раздел “Безопасная эксп луатация” и следуйте

• Перемещ айте и зделие ос торожно. Не пытайтесь переносить из делие в одиночку. Падение изделия может привести к травме

• Не эксплуатируйте и не храните из делие около огн я, во вл ажных местах, под прямыми солнечн ыми лу чами, около

• Не размещ айте изделие в местах прохожде ния химических реакций, например, в лабор атории.

• Не устанавливайте изделие в ме ста х, где в возду хе присутствуют частицы соли или едкий газ.

• Изделие должно быт ь уста новлено на прочной г оризонтальн ой поверхност и в хоро шо проветриваемом месте.

• Не кладите ничего на изделие.

• Не эксплуатируйте издел ие около ра дио - и теле приемников, не подк лючайте его к одн ой настенной ро зетке с радио- и

• Не ис пользуйте источни ки питания с напряжением ил и частотой тока, отличными от у казанных.

• Не ст авьте ничего на шнур питания и не с тановитесь на н его.

• Не тяните и не подн имайте изделие за шну р питания или кабель USB.

• Избегай те подсое динения шнура питания к роз етке, к к оторой подсое динено большо е количество других к абелей.

• Не см атыв айте шнур пи тани я.

• При подсоединении или отсоединении шнура питания всегда держитесь за корпус штепсельной вилки, а не за шнур.

• Перед подсое динением или отсоединением к абеля USB обязательно отсоединяйте шнур питания.

• Избегай те использования длинн ого кабеля USB или его подсоединения к устро йствам- источни кам электромагнитног о шума.

• Исп ользуйте экра нированный кабель USB, со ответствующий спецификациям USB 2.0.

• Располагайте изделие около розет ки, от которой мож но легко отсоединить шнур питания, чтобы от ключить питание.

• Исп ользуйте розетку перем енного тока, предназначенну ю для п одсоеди нения трех контактной штепсельн ой вилки. В

• Не ис пользуйте шнур из комплекта по ставки пр инте ра для друг их устройств.

• Исп ользуйте шнур из комплекта поставки уст ройства.

• Исп ользование в качестве сетевого принтера не предусмотр ено. Покупатель нес ет полную ответственность за эксплуатацию

Метод печати

Размеры 275 мм (Ш) × 3 66 мм (Г ) × 170 мм (В) Вес Прибл. 12 кг (только принтер) Номинальное

напряжение

т.п.), заранее проконсультируйтесь с пре дставителем с ервисной слу жбы.

• При у тилизац ии изделия, принадлежн остей, упаковочных или расходных материалов (бумаг и, ленты) соблюдайте местные законы по утилиз ации отходов. За подробной информацией обращайтесь к местной админис трац ии.

• Отс оединяя шнур питания, держитесь за штепсельную вилку. Не тяните за шнур – это может вызвать его повр еждение и привести к п оражению элек трическим током ил и возгоранию.

• При перемещен ии изделия обяз ательно отсоединяйте шнур питания. В противном случае шнур может быть повр ежден, что может п ривести к возгоранию или поражению элек трическ им током.

• Если изделие не эксп луатируется в течение длительного периода, в целях безопасности отсоединя йте шнур питания. В пр отивном с лучае может произойти поражение эл ект рическим токо м, воз горание или воз никнуть неисправность.

• Помеченные этим предупреж дающим знаком детали сильно нагрев аются. Не прикас айтесь к ним посл е печати. Существует опаснос ть получения ожогов.

• Не прикас айтесь к зубчатым механизмам. Существует опасн ость полу чения тра вмы вс ледствие защемления пальцев вращающимися шестернями.

изложенн ым в нем и нструкциям.

или нанести материальный ущерб.

кондиционера или обогревателя, а также в других мес тах с анома льно высокой или низкой температурой, высокой влажностью или чре змерным количеств ом пыли.

телеприемник ами. В противном с лучае это м ожет негативно п овлиять на прием радио- и ли тел евизионного сигнала.

Если избежать этого не уд ается, используйте экраниро ванный кабель или вит ую пару для каж дого сигнала.

противно м слу чае существует опасност ь поражения эле ктр ическим током.

с подк лючением к сети.

Субл имац ионный перено с тепл ового красителя

Переменный ток, 100 В – 240 В, 50 Гц / 60 Гц Влажнос ть: 35 % – 80 % без конденсации

Номинальный ток 100 В, 3,9 А, 240 В, 1,6 А

Условия эксплуатации

Температура: 5 °C – 35 °C в усло виях естественной конвекции

Page 23

Руководство по вводу в эксплуатацию

Прежде чем п рис тупа ть к эксплуатации из делия,

Проверка содержимого

Принтер

Шнур питания

Кассета

для ленты

Лоток для бумаги

(для бумаги форматов L и PC)

Установка принтера

Убедитесь в том, что

подсоединены шнур питания (прилагается) и кабель USB, а переключатель ON/Standby принтера установлен в положение ON (ВКЛ.).

С помощью

открывающего рычага разблокируйте фиксатор и вытяните механизм.

Открывающий рычаг

Переместите рычаг бумаги, поднимите

переднюю крышку и извлеките контейнер для обрезков.

Рычаг бумаги

Передняя крышка

Выньте из принтера

держатель бумаги.

Контейнер для обрезков

внимательно проч тит е раздел “Б езопасная эксплуатация”.

Держатель

бумаги

Вставка для

бумаги формата L

Установите контейнер для

обрезков и закройте переднюю крышку.

Внимание

Прежде чем приступить к печати, убедитесь в том, что

Переключатель

ON/Standby

установлен контейнер для обрезков. Если он не установлен, ваши пальцы могут попасть в движущиеся части и вы можете получить травмы.

Извлеките кассету с

лентой из принтера.

Установите в кассету

новую ленту.

Вращайте валик в направлении стрелки, чтобы устранить провисание.

Установите кассету с

лентой в принтер.

Закройте механизм.

Компакт-диск

Руководство пользователя драйвера принтера

Буклет с инструкциями (этот документ)

Безопасная эксплуатация Руководство по вводу в эксплуатацию

Сторона

натяжного

валика

Сторона

подачи

Устанавливайте кассету так, чтобы сторона подачи находилась спереди.

Установите рулон бумаги

на держатель бумаги.

Устанавливайте рулон так, чтобы между бумагой и держателем отсутствовала щель.

Установите держатель

бумаги в принтер, а затем вращайте рулон в направлении стрелки. Вставляйте передний край бумаги до тех пор, пока не прозвучит сигнал.

Мигающий светодиодный индикатор (оранжевый) погаснет.

Вращая бумагу, удерживайте держатель бумаги, чтобы предотвратить его вращение.

Установите драйвер принтера.

Подсоедините принтер к компьютеру с

помощью кабеля USB.

Установка лотка для бумаги

При использовании бумаги формата L или PC на контейнер для обрезков можно установить лоток для бумаги.

Контейнер для обрезков

Лоток для бумаги

Page 24

中文 - 简体关于安全操作

•使用前请务必仔细阅读本文件。阅读后请妥善保管，以便需要时可随时查阅。

•此处所示的注意事项，是为了确保安全、正确地使用产品，避免造成对客户或其他人员的人身伤害害及财产损失。请务必遵守。

请务必遵守 !

关于“警告”和“注意”

下面将因错误操作预计可能会发生的情况区分为“警告”和“注意”进行说明，用于表示危害或损害的大小及迫切程度。

警告

注意

表示不遵守该标志的警告而采取错误的使用方法时“预计可能会导致死亡或重症等”的内容。

表示不遵守该标志的警告而采取错误的使用方法时“预计可能会导致受到障碍或发生物质损害”的内容。

关于标志

显示的标志表示以下含义。

该标志提醒您注意警告和注意事项的内容。该标志内或其附近写有具体内容。

该标志用于告知禁止内容。该标志内或其附近写有具体内容。

该标志用于告知强制行为和指示内容。该标志内写有具体内容。

Page 25

警告

•本机不配备电源开关。设置时，确认容易到达的固定配线内是否设置了专用遮断装置，使用过程中，请将电源插头连接到容易插拔且离机器较近的插座上。万一发生异常时，请切断专用遮断装置或拔下电源插头。

•请勿在显示的电源电压、频率以外的电压下使用。连接不当，可能会导致发生触电或火灾。

•请勿使用章鱼脚式配线、延长线。插座部位异常发热可能会导致发生火灾。

•请不要损伤、破坏、捆绑、加工电源线。此外，加载重物、拉伸或弯曲过度会损坏电源线，导致发生火灾或触电。

•请勿放置在空气中含有盐分或腐蚀性气体的场所。否则可能导致发生火灾。

•请勿堵塞产品的通风口。产品内部过热，可能会导致发生故障或火灾。

•请勿站立在产品上或在产品上放置重物。此外，请勿对按钮、开关、输入端子等过度施力。否则可能导致产品破损并造成您或其他的人身伤害。

•请在孩子够不到的地方保管装产品用的袋子。罩在头上时可能会导致窒息。

•请勿让产品的边缘部位划破身体或其他物体。

•请勿在会因故障而可能危机生命的场合使用本打印机（例如：医疗器械、宇宙机器、飞机等要求可靠性极高的设备）。

•本机约 12kg。移动时，请避免以会对身体产生过度压力的方式抬起。大意抬起或放下时可能会造成人身伤害。

•请尽量将产品设置在靠近电源插座，并方便在发生问题时便于拔掉电源插头的位置。

•电源插头上附着有灰尘时，请将灰尘擦拭干净。否则可能导致触电或短路。

•万一金属、液体等异物进入产品内部时，或发现冒烟、异味等异常状态时，请立即将电源线从接口拔下，然后联络服务店。请不要在产品故障或发生问题的情况下继续使用。否则可能会导致触电、短路、火灾或故障。

•务必接地。否则可能会导致发生漏电、火灾或触电。

•请勿用湿手插拔电源插头。否则可能会导致触电。

•请勿打开产品内部，或拆解内部零部件，或进行改造。否则可能会导致发生触电、火灾、受伤或故障。有关产品内部的检查、调整或修理，请联系维修人员。

Page 26

注意

•请勿放置在湿气较重或灰尘较多的场所。否则可能导致发生火灾、触电或事故。

•请勿放置在不稳定的场所。产品翻倒可能会导致客户或其他人员受伤。

•请勿让异物掉入产品内。否则可能会导致触电、短路、火灾或故障。混入时，请立即将电源线从接口拔下，然后委托服务店进行处理。

•请勿在打印期间开启机盖。否则会导致发生故障。

•请勿将液体和药剂等洒落或喷洒在产品上。

•清理机盖时，请勿使用稀释剂、三氯乙烯、挥发油、酮类溶剂及化学抹布等。否则可能会导致褪色或变质。

•至少每年一次，拔掉电源插头，对插头铜片及铜片周围部分进行清理。残留过多的灰尘，可能会导致发生火灾。

•在狭小的房间内长时间连续使用时请注意通风。

•如需在运输工具（列车、汽车、船舶等）上使用，请事先通知相关人员。

•废弃产品、附件、包装材料、介质（纸张、色带）时，请遵守当地的条例。关于条例内容，请咨询各地政府办公室。

•拔下电源插头时，请紧握插头。拉伸电源线会使线损伤，可能会导致发生火灾或触电。

•移动机械时，请务必将电源插头从插座上拔下来。否则电源线损伤，可能会导致发生火灾或触电。

•如需长期闲置时，为了安全起见，请务必将电源插头从插座上拔下。否则可能会导致发生触电、火灾或故障。

•有该标志的部分表示高温。打印后请勿用手触摸。否则可能会导致发生灼伤。

•请勿触摸驱动部位。否则驱动部位旋转，可能会夹伤手指。

Page 27

设置注意事项

•使用本机时请仔细阅读“为了安全使用”，并遵守其中规则。

•移动、设置本机时，请由两人以上进行，并请充分注意。否则掉落时可能会使身体或其他物体受伤。

•请勿在靠近火源、过湿、阳光直射的场所、暖气或发热器具的附近等异常高温或低温的场所、湿气较重或灰尘较多的场所使用和保管。

•请勿设置在实验室等产生化学反应的场所。

•请勿设置在空气中含有盐分或腐蚀性气体的场所。

•请将打印机主机设置在水平、稳固的桌子上且通风较好的地方。

•请勿将任何物体放在本机上。

•在收音机或电视附近使用，或使用同一插座，可能会妨碍信号的接收，请加以注意。 

•请勿使用指定以外的电源电压、频率。

•请勿踩踏或将任何物体放置在电源线上。

•请勿手持电源线或 USB 线拉扯或搬运主机。

•请勿对电源线进行章鱼脚式配线。

•使用时请勿捆绑电源线。

•插拔电源线时请务必要握住电源插头进行。

•连接或移除 USB 线时，请务必将电源线从接口拔下。

•请极力避免 USB 线配线较长的情况及与噪声较大的机器连接。如若无法避免，请充分采取对策，给每个信号使用屏蔽线、双绞线等。

•请使用符合 USB2.0 规格的带屏蔽的 USB 线。

•请设置在机器附近有插座，且从该插座上拔下电源插头就可简单切断电源的场所。

•请使用带有地线的 3 端子插座。否则可能会导致发生触电。

•请勿将与产品附带的电源线套装用于本产品以外的地方。

•请为产品使用附带的电源线套装。

•未设想用于网络打印。与网络连接使用时，请客户承担相关责任。

规格

打印方式升华型热转印方式外形尺寸 275mm（W）×366mm（D）×170mm（H）重量约 12.0kg( 仅打印机主机 ) 电源 AC100V─240V50Hz/60Hz 消耗电流 100V3.9A240V1.6A

运作环境

温度5℃～ 35℃自然对流湿度35% ～ 80% 无结露

Page 28

入门指南

使用前，请务必阅读“关于安全操作”。

包装内容的确认

打印机主机

电源线

色带盒卷纸器

纸盘（L、PC 专用） L 号用隔板

打印机的安装

连接电源线（同包装）、USB 线缆，

确认打印机主机的 ON/Standby 开关设置于 ON 位置。

ON/Standby 开关

用开启拉杆解除锁定，

拉出机械单元。

CD-ROM

打印机驱动程序使用说明书

说明手册 (本文件)

从打印机上拆下卷纸器。

将纸张装在卷纸器上。

安装时确保纸张与卷纸器之间没有空隙。

关于安全操作入门指南

开启拉杆

解除纸张更换拉杆，

将前盖向上打开，取出垃圾箱。

前盖

纸张更换拉杆

垃圾箱

将卷纸器装在打印机上，然后使

纸张朝着箭头方向旋转，将纸张前端向里插入直到蜂鸣器发出

“噼噼～”的声音。

闪亮的 LED（橙色）熄灭。

一边押着卷纸器一边使纸张旋转。

Page 29

安装垃圾箱，关闭前盖。

注意

打印时请务必安装垃圾箱。否则驱动部位旋转时，可能会夹伤手指。

从打印机主机上拆下色带盒。

将色带安装到色带盒中。

朝着箭头方向旋转，将松弛的纸张卷起。

关闭机械单元。

关闭机械单元后进行纸张的初始化运作（排出 5 张白纸）。初始化运作会切除纸张外周脏污的部分。但是，安装纸张后使打印机主机的 ON/Standby 开关设置到 ON 状态时，则不进行初始化运作。

安装打印机驱动程序。

详情请查阅 CD-ROM内记载的

“打印机驱动程序使用说明书”。

将 USB 线连接到打印机主机和

个人电脑上。

缠绕侧

供给侧

将色带盒安装到打印机的主机上。

安装时将供给侧

安装到跟前。

纸盘的安装

使用 L、PC 尺寸的纸张时，可以将纸盘安装在垃圾箱上。

垃圾箱

纸盘

Page 30

中文 - 繁體

關於安全操作

• 使用前請務必仔細閱讀本文件。閱讀後，請將文件存放在安全的地方，以便需要時重新翻閱。

• 此處所列出之警告乃為確保裝置之正確使用，避免造成對顧客或其他人員之人身傷害以及財產損失。

請務必遵守該警告內容。

關於“警告”和“注意”

如下所列，依據相關的危險程度，因操作錯誤而可能導致之人身傷害或損害之等級可分類為“警告”和 “注意”。

請務必遵守！

警告

注意

關於標誌

各標誌代表之意義。

因未能注意伴隨本標誌之警告而引起之意外，可能會導致嚴重或致命的人身傷害。

因未能注意伴隨本標誌之警告而引起之意外，可能會導致人身傷害或財產損失。

本標誌提醒您注意警告和注意事項的內容。詳細內容會顯示在本標誌內或附近。

本標誌表示禁止的動作。詳細內容會顯示在本標誌內或附近。

本標誌用於告知強制行為和指示內容。本標誌內有顯示具體內容。

Page 31

警告

• 本機不配備電源開關。設置時，確認容易到達的固定配線內是否設置了專用遮斷裝置，使用過程中，請將電源插頭連接到容易插拔且離機器較近的插座上。萬一發生異常時，請切斷專用遮斷裝置或拔下電源插頭。

• 只能使用指定的電壓和頻率。連接不當可能導致電擊或火災。

• 請勿使用章魚腳式配線、延長線。插座部位異常發熱可能會導致火災。

• 請勿損壞，破壞，捆綁，或變造電源線。此外，在電源線上放置重物，拉扯或過度彎曲電源線可能會造成損壞，並

可能引起火災。

• 請勿架設在空氣中含鹽或腐蝕性氣體的地方。因可能會引起火災。

• 請勿堵塞產品的通風口。產品內可能會過熱並引起故障或火災。

• 請勿站立在產品上或在產品上放置重物。另外，請勿對按鈕，開關，接線端子等過度施力。因可能會損壞產品並

造成您或他人的人身傷害。

• 請在兒童接觸不到的地方保管產品的外裝袋。罩在頭上時可能會導致窒息。

• 請注意不要讓產品的邊緣部位劃破身體或其他物體。

• 請不要用於關係到人生命的用途（例如：醫療器械、太空機器、飛機等需要極高穩定性的設備）。

• 本機約重 12 kg。移動時，請避免以會對身體產生過度壓力的方式抬起。勉強上抬或粗魯搬移掉下時可能會造成

人身傷害。

• 請儘量將產品放置在靠近插座，並方便在發生問題時便於拔掉電源線的位置。

• 如若插頭上有灰塵，請徹底清潔乾淨。因可能會導致電擊或短路。

• 如若金屬物體或液體進入產品內部，並產生煙霧，異味，或任何其他明顯異常，請立即將電源線從本機接口拔下。

然後與維修人員聯繫。如產品運作不正常，請勿繼續使用印表機。因可能會導致電擊、短路、火災或故障。

• 請切實安裝接地插頭。否則可能會導致漏電、火災或電擊。

• 請勿在手濕的時候插上或拔掉電源線。因可能會引起電擊。

• 請勿打開產品內部，拆解內部零件，或改裝產品。因可能會導致電擊、火災、受傷或故障。有關內部檢查，調整或

修理，請聯繫維修人員。

注意

• 請勿放置在過於濕氣或多塵的場所。因可能導致火災、電擊或事故。

• 請不要放置在不平穩的場所。因產品翻倒可能會導致您或他人的人身傷害。

• 請勿讓異物掉入產品內。因可能會導致電擊，短路，火災或損壞產品。如有異物掉入產品內，請立即將電源線從

本機接口上拔下，並聯絡維修人員。

• 請勿在列印期間開啟機蓋。這樣可能會導致產品故障。

• 請勿讓液體或化學物品流入或噴灑到產品內。

• 清潔機蓋時，請勿使用稀釋劑，三氯乙烷，苯，酮類清潔劑，或經化學處理過的布料。該類物品可能會使機蓋掉色

或退色。

• 至少每年一次，拔掉電源線，對插頭銅片及銅片周圍部分進行清理。如若灰塵積累，可能會導致火災。

• 在小房間內連續長時間列印時，務必保持通風正常。

• 如需要在運輸工具（火車，卡車，船舶等）上使用，請事先通知相關人員。

• 廢棄產品、附件、包裝材料、媒體（紙張、色帶）時，請遵守當地的廢棄物清除條例。如需詳細資訊，請聯繫您的

當地政府辦公室。

• 拔下電源線時，請務必手持電源插頭。請勿拉扯電源線。這樣可能會損壞電源線並導致電擊或火災。

• 移動機器時，務必拔除電源線。否則，電源線可能會損壞，並導致火災或電擊。

• 如需長期閒置機器時，為安全起見，請務必拔掉電源線。因可能會導致電擊、火災或故障。

• 熱打印頭會變得非常熱。列印後請勿觸摸。可能會有燙傷的危險。

• 請勿觸摸齒輪機構。否則齒輪旋轉時，可能會夾傷手指。

Page 32

用開啟拉桿解除鎖定，拉出機械單元。

從列印架主機上拆下捲紙器。

連接電源線（同包裝）、 USB纜線，確認印表機主機的ON/Standby開關設置於ON位置。

解除紙張更換拉桿，將前蓋向上打開，取出廢料箱。

將紙張裝設在捲紙器上。

裝設時，請確定紙捲和捲紙器間沒有空隙。

將捲紙器裝設在印表機上，然後使紙張朝著箭頭方向旋轉，將紙張前端向裡插入直到蜂鳴器發出「噼噼～」的聲音。

閃亮的 LED（橘色）熄滅。

裝設廢料箱，關閉前蓋。

從印表機主機上拆下色帶盒。

將色帶裝設到色帶盒中。

朝著箭頭方向旋轉，將鬆弛的紙張捲起。

關閉機械單元後進行紙張的初始化運作。（排出 5 張白紙）初始化運作會切除紙張外周髒污的部分。但是，裝設紙張後使印表機主機的 ON/Standby 開關設置到 ON 狀態時，則不進行初始化運作。

詳情請翻閱CD-ROM 內記載的“印表機驅動程序使用說明書”。

關閉機械單元。

將色帶盒裝設到印表機的主機上。

裝設印表機驅動程序。

將 USB 線連接到印表機主機和個人電腦上。

架設印表機

檢查包裝內容

開啟拉桿

紙張更換拉桿

前蓋

廢料箱

ON/Standby

開關

印表機主機

電源線

色帶盒捲紙器

紙盤

（L、PC專用）

L 號用隔板

說明手冊（本文件）

關於安全操作入門指南

CD-ROM

印表機驅動程式使用說明書

紙盤

廢料箱

使用 L、PC 尺寸的紙張時，可將紙盤裝設在廢料箱上。

裝設紙盤

纏繞側

供給側

裝設時將供給側裝設到跟前。

一邊押著捲紙器

一邊使紙張旋轉。

請勿將手指等夾在捲紙器與 L 號用隔板之間。因可能會導致受傷。

注意

架設時注意事項

• 操作前，請詳細閱讀「關於安全操作」內容並遵守其中規則。

• 移動、設置本機時，切勿試圖單獨搬運印表機。摔落下來可能會造成人身或其他財產造成損害。

• 請勿在靠近火源，過濕，陽光直射下，靠近空調或電熱器，或其他異常高溫或低溫源，或潮濕或過多灰塵的地方使用本產品。

• 請勿架設在實驗室等可能產生化學反應的場所。

• 請勿架設在空氣中含鹽或腐蝕性氣體的場所。

• 印表機必須位於通風良好而又穩固的表面上。

• 請勿將任何物品放置在印表機上。

• 請勿將印表機放置在靠近收音機或電視機旁，亦不要與收音機或電視機使用相同的牆壁電源插座。收音機或電視機的收訊

可能會受到不良影響。

• 請勿使用指定以外的電源電壓或頻率。

• 請勿踩踏或將任何物品放置在電源線上。

• 請勿從電源線或 USB 線拖拉或移動印表機。

• 請不要對電源線進行章魚腳式配線。

• 避免將電源線插入已經高負載的插座上。

• 插拔電源線時請務必手持電源插頭外殼來進行。

• 連接 / 移除 USB 線前，請務必將電源線從本機接口拔下。

• 避免延長訊號線或連接到任何會產生雜訊的裝置。如若無法避免，請給每個訊號使用屏蔽電纜或雙絞線。

• 請使用符合 USB 2.0 規格的帶屏蔽 USB 纜線。

• 請將印表機放置在可以輕易拔掉電源線切斷電源的插座附近。

• 使用可插入三插腳的 AC 插座。否則，可能會有電擊的危險。

• 請勿將本產品所附的電源線作為其他用途。

• 請使用本產品所附的電源線。

• 本產品未設想用於網路列印。與網路連接使用時，請客戶承擔相關責任。

規格

列印方式昇華型熱轉印方式消耗電流 100 V 3.9 A 240 V 1.6 A 外形尺寸 275 mm（W）×366mm（D）×170 mm（H）重量約 12.0 kg( 僅印表機主機 ) 電源 AC100 V ─ 240 V 50 Hz/60 Hz 濕度 35 % ～80 % 無結露

運作環境

溫度 5 ℃～ 35 ℃自然對流

Page 33

入門指南

檢查包裝內容

印表機主機

架設印表機

連接電源線（同包裝）、

USB纜線，確認印表機主機的ON/Standby開關設置於ON位置。

電源線

色帶盒捲紙器

紙盤

（L、PC專用）

注意

ON/Standby

開關

請勿將手指等夾在捲紙器與 L 號用隔板之間。因可能會導致受傷。

使用前，請務必閱讀“關於安全操作”。

L 號用隔板

裝設廢料箱，關閉前蓋。

CD-ROM

印表機驅動程式使用說明書

說明手冊（本文件）

關於安全操作入門指南

用開啟拉桿解除鎖定，拉出

機械單元。

解除紙張更換拉桿，將前蓋向上打開，取出廢料箱。

紙張更換拉桿

從列印架主機上拆下捲紙器。

將紙張裝設在捲紙器上。

裝設時，請確定紙捲和捲紙器間沒有空隙。

將捲紙器裝設在印表機上，

然後使紙張朝著箭頭方向旋轉，將紙張前端向裡插入直到蜂鳴器發出「噼噼～」的聲音。

前蓋

開啟拉桿

廢料箱

一邊押著捲紙器

一邊使紙張旋轉。

從印表機主機上拆下色帶盒。

將色帶裝設到色帶盒中。

朝著箭頭方向旋轉，將鬆弛的紙張捲起。

將色帶盒裝設到印表機的

主機上。

裝設時將供給側裝設到跟前。

關閉機械單元。

裝設印表機驅動程序。

詳情請翻閱CD-ROM 內記載的“印表機驅動程序使用說明書”。

將 USB 線連接到印表機主機和個人電腦上。

裝設紙盤

使用 L、PC 尺寸的紙張時，可將紙盤裝設在廢料箱上。

纏繞側

供給側

閃亮的 LED（橘色）熄滅。

廢料箱

紙盤

Page 34

한국어

안전한 사용을 위해

• 사용 전에 반드시 본 사용 설명서를 잘 읽어 주십시오 . 읽으신 후에는 소중히 보관하여 필요한 때에 다시 읽을 수 있도록 해 주십시오 .

• 이 곳에 표시한 주의사항은 제품을 올바르고 안전하게 사용하여 사용자 또는 타인에게 가해나 재산상의 손해를 미연에 방지하기 위한

것입니다 . 반드시 지켜 주십시오 .

반드시 지켜 주십시오 .

" 경고 " 및 " 주의 " 에 대해

다음은 잘못된 취급으로 인해 발생할 수 있는 내용을 가해나 손해의 크기 및 위급 정도를 나타내기 위해 " 경고 " 및 " 주의 "로 구분 하여 설명합니다 .

경고

주의

이 표시를 지키지 않고 잘못 사용하면 " 사망 또는 중상을 입을 수 있음 " 을 나타냅니다 .

이 표시를 지키지 않고 잘못 사용하면 " 장해를 입을 수 있거나 물적 손해가 발생할 수 있음 " 을 나타냅 니다 .

기호 표시에 대해

표시된 기호에는 다음과 같은 의미가 있습니다 .

이 기호는 경고 , 주의를 촉구하는 내용을 표시합니다 . 이 기호 안쪽 또는 부근에 구체적인 내용이 표기되어 있습니다.

이 기호는 금지하는 내용을 표시합니다. 이 기호 안쪽 또는 부근에 구체적인 내용이 표기되어 있습니다.

이 기호는 행위의 의무 또는 지시하는 내용을 표시합니다 . 이 기호 안쪽에 구체적인 내용이 표기되어 있습니다 .

Page 35

경고

• 본 제품은 전원 스위치가 없습니다 . 설치 시에는 쉽게 접근할 수 있는 고정 배선 내에 전용 차단 장치를 마련하거나 사용 중에 쉽 게 빼고 꽂을 수 있는 본체에서 가까운 콘센트에 전원 플러그를 연결해 주십시오 . 만일 이상이 발생한 경우에는 전용 차단 장치를 내리거나 전원 플러그를 뽑아 주십시오 .

• 표시된 전원 전압 , 주파수 이외의 전압은 사용하지 마십시오 . 잘못해 접속하면 감전이나 화재의 원인이 됩니다 .

• 문어발식 배선 , 연장 코드의 사용은 피해 주십시오 . 콘센트부가 이상 발열해 화재의 원인이 됩니다 .

• 전원 코드를 손상 , 파손시키거나 묶거나 가공하지 마십시오 . 또한 , 무거운 것을 올려놓거나 잡아당기거나 무리하게 굽히거나 하

면 전원 코드가 손상되어 화재나 감전의 원인이 됩니다 .

• 공기에 염분이나 부식성 가스가 포함되어 있을 우려가 있는 장소에 설치하지 마십시오 . 화재의 원인이 됩니다.

• 제품의 환기구를 막지 마십시오 . 제품 내부에 열이 축적되어 고장이나 화재의 원인이 됩니다 .

• 제품 위에 올라가거나 무거운 것을 올려놓지 마십시오 . 또한 , 버튼이나 스위치 , 입력 단자 등에 무리한 힘을 가하지 마십시오 .

제품이 파손되거나 사용자나 타인의 부상의 원인이 됩니다 .

• 제품을 포장한 봉투는 어린이의 손이 미치지 않는 장소에 보관해 주십시오 . 뒤집어쓸 경우 질식할 수 있습니다.

• 제품의 모서리에 신체나 다른 물건이 손상되지 않도록 주의해 주십시오 .

• 인명과 관계된 용도 ( 예를 들어 의료기기 , 우주기기 , 항공기 등 극도의 신뢰성이 요구되는 것 ) 로는 사용을 피해 주십시오 .

• 본 제품은 약 12kg 입니다 . 제품 이동 시에는 신체에 부담을 주지 않는 상태로 들어 올려 주십시오 . 무리하게 들어 올리거나 난폭

하게 취급하여 떨어뜨리게 되면 부상을 입을 수 있습니다 .

• 제품은 전원 콘센트에 가능한 가까운 위치에 설치해 이상 시에 전원 플러그를 간단하게 제거할 수 있도록 해 주십시오 .

• 전원 플러그에 먼지가 부착되어 있는 경우에는 먼지를 완전히 닦아내 주십시오 . 감전이나 단락의 원인이 됩니다.

• 만일 금속 , 액체 등의 이물질이 제품 내부에 들어갔을 경우나 발연 , 이취 등의 이상 상태가 보이는 경우에는 곧바로 전원 코드를

인렛에서 뽑은 후에 서비스 센터에 연락해 주십시오 . 제품이 고장나거나 문제가 있는 상태로 계속 사용하지 마십시오 . 감전 , 단락 , 화재나 고장의 원인이 됩니다 .

• 접지플러그를 확실히 설치해 주십시오 . 누전되어 화재나 감전의 원인이 됩니다 .

• 젖은 손으로 전원 플러그를 빼고 꽂지 마십시오 . 감전의 원인이 됩니다 .

• 제품 내부를 열거나 내부 부품을 분해하거나 개조하지 마십시오 . 감전이나 화재 , 부상 또는 고장의 원인이 됩니다 . 제품 내부의

점검 · 조정 · 수리는 서비스 센터에 의뢰해 주십시오 .

주의

• 습기나 먼지가 많은 장소에 설치하지 마십시오 . 화재나 감전 또는 고장의 원인이 됩니다 .

• 불안정한 장소에 설치하지 마십시오 . 제품이 전도되어 사용자나 타인의 부상의 원인이 됩니다 .

• 제품 내부에 이물질을 혼입시키지 마십시오 . 감전 , 단락 , 화재나 고장의 원인이 됩니다 . 들어간 경우에는 곧바로 전원 코드를 인

렛에서 뽑은 후에 서비스 센터에 의뢰해 주십시오 .

• 인쇄 중에 커버를 열지 마십시오 . 고장의 원인이 됩니다 .

• 제품에 액체나 약제 등을 흘리거나 뿌리지 마십시오 .

• 커버를 청소하는 경우 시너 , 트리클렌 , 벤진 , 케톤계 용제나 화학걸레 등은 사용하지 마십시오 . 변색 , 변질의 원인이 됩니다 .

• 전원 플러그는 1년에 1 회 이상 콘센트에서 뽑아 플러그의 날과 날 주변 부분을 청소해 주십시오 . 먼지가 쌓이면 화재의 원인이

됩니다 .

• 좁은 실내에서 장시간 연속 사용할 경우에는 환기에 주의해 주십시오 .

• 수송기기 ( 열차 , 자동차 선박 등 ) 에 사용하려는 경우에는 사전에 판매처로 상담해 주십시오 .

• 제품 , 부속품 , 포장재 , 미디어 ( 용지 , 리본 ) 를 폐기할 때에는 지방자치체의 조례에 따라 주십시오 . 조례 내용에 대해서는 각 지방

자치체로 문의해 주십시오 .

• 전원 플러그를 뽑을 때에는 반드시 전원 플러그를 잡고 뽑아 주십시오 . 전원 코드를 잡아당기면 코드에 상처가 나서 화재나 감전 의 원인이 됩니다 .

• 제품을 이동하는 경우에는 반드시 전원 플러그를 콘센트에서 뽑아 주십시오 . 코드에 상처가 나서 화재나 감전의 원인이 됩니다 .

• 장기간 사용하지 않을 때에는 안전을 위해 반드시 전원 플러그를 콘센트에서 뽑아 주십시오 . 감전이나 화재 , 고장의 원인이 됩니다 .

• 이 마크가 부착되어 있는 부분은 고온입니다 . 인쇄 직후에는 손대지 마십시오 . 화상을 입을 수 있습니다.

• 구동부를 만지지 마십시오 . 구동부가 회전하여 손가락이 끼여 부상을 입을 수 있습니다 .

Page 36

오픈 레버로 락을 해제하고 메커유닛을 꺼냅니다.

프린터 본체에서 페이퍼 홀더를 제거합니다.

전원 코드(제공), USB 케이블을 연결하고 프린터 본체의 ON/Standby 스위치가 ON으로 되어 있는지 확인합니다.

용지 교환 레버를 해제하고 프런트 커버를 위로 열어 휴지통을 제거합니다.

페이퍼 홀더에 용지를 장착합니다.

용지와 홀더 사이에 틈새가 없도록 장착해 주십시오

프린터 본체에 페이퍼 홀더를 장착한 후 용지를 화살표 방향으로 회전시켜 삐삐하는 경고음이 나는 곳까지 용지 끝부분을 끼워 주십시오.

LED(주황) 점멸이 소등합니다.

휴지통을 장착하고 프런트 커버를 닫습니다.

프린터 본체에서 리본카세트를 제거합니다.

리본카세트에 리본을 장착합니다.

화살표 방향으로 회전시켜 느슨하지 않게 감습니다

프린터 드라이버를 설치합니다.

USB 케이블로 프린터 본체와 컴퓨터를 접속합니다.

자세한 것은 CD-ROM에 들어 있는 "프린터 드라이버 사용 설명서"를 보시기 바랍니다.

메커유닛을 닫습니다.

메커유닛을 닫으면 용지의 초기화 작동을 실시합니다 (백지 5장을 배출). 초기화 작동에서는 용지의 바깥 면의 더러워진 용지를 잘라냅니다. 단, 용지 장착 후에 프린터 본체의 ON/Standby 스위치를 ON으로 했을 경우, 초기화 작동은 실시하지 않습니다.

프린터 본체에 리본카세트를 장착합니다.

프린터 설치

내용물 확인

페이퍼 홀더를 누르면서 용지를 회전시킵니다.

오픈 레버

용지 교환 레버

프런트 커버

휴지통

ON/Standby

스위치

프린터 본체

전원 코드

리본카세트 페이퍼 홀더

페이퍼 트레이

(L, PC전용)

L판용 스페이서

설명 책자 (본서)

안전한 사용을 위해 시작 가이드

CD-ROM

프린터 드라이버 사용 설명서

페이퍼 트레이

휴지통

L, PC크기의 용지를 사용하는 경우에는 페이퍼 트레이를 휴지통에 설치할 수 있습니다.

페이퍼 트레이의 설치

감는측

공급측

공급측이 앞으로 오도록 장착합니다

인쇄하는 경우에는 반드시 휴지통을 장착해 주십시오. 구동부가 회전하여 손가락이 끼여 부상을 입을 수 있습니다.

주의

설치상의 주의사항

• 본 제품을 사용함에 있어 " 안전한 사용을 위해 " 를 잘 읽고 그 지시에 따라 주십시오 .

• 본 제품의 이동 , 설치 시에는 두 명 이상이 각별히 주의해 실시하십시오 . 낙하되면 신체나 다른 물건을 손상시킬 수 있습니다 .

• 화기나 습기가 있는 장소 , 직사광선이 닿는 장소 , 난방기구나 열기구의 근처 등 온도가 비정상적으로 높은 장소 , 낮은 장소 ,

습기나 먼지가 많은 장소에서는 사용 , 보관하지 마십시오 .

• 실험실 등 화학반응을 일으킬 수 있는 장소에 설치하지 마십시오 .

• 공기에 염분이나 부식성 가스가 포함되어 있을 우려가 있는 장소에는 설치하지 마십시오 .

• 프린터 본체는 수평으로 안정된 테이블 위에 환기가 잘 되는 곳에 설치해 주십시오 .

• 본 제품 위에 물건을 올려놓지 마십시오 .

• 라디오나 TV 근처에서 사용하거나 같은 콘센트를 사용하면 수신 장해의 원인이 될 수 있으므로 주의해 주십시오 .

• 지정된 전원 전압 , 주파수 이외에는 사용하지 마십시오 .

• 전원 코드 위에 물건을 올려놓거나 밟지 마십시오 .

• 전원 코드 또는 USB 케이블을 잡고 본체를 잡아당기거나 운반을 하지 마십시오 .

• 전원 코드의 문어발식 배선은 피해 주십시오 .

• 전원 코드를 묶어 사용하지 마십시오 .

• 전원 코드의 빼고 꽂기는 반드시 전원 플러그를 잡고 실시해 주십시오 .

• USB 케이블의 설치나 제거할 때에는 반드시 전원 코드를 인렛에서 뽑아 주십시오 .

• USB 케이블을 길게 배선하거나 노이즈가 많은 기기와 접속하는 것은 절대 피해 주십시오 . 어쩔 수 없이 배선할 때에는 신호마다 실드선 ,

트위스트 페어선 등을 사용하도록 충분한 대책을 강구해 주십시오 .

• USB 2.0 사양에 적합한 실드 처리 USB 케이블을 사용해 주십시오 .

• 제품 근처에 콘센트가 있고 또한 그 콘센트에서 전원 플러그를 뽑아 간단하게 전원을 차단할 수 있는 장소에 설치해 주십시오 .

• 콘센트는 접지가 있는 3 단자 콘센트를 사용해 주십시오 . 감전될 수 있습니다.

• 제품에 포함된 전원 코드 세트는 본 제품 이외에는 사용하지 마십시오 .

• 제품에는 제공된 전원 코드 세트를 사용해 주십시오 .

• 네트워크 프린터로 사용하는 것은 상정되어 있지 않습니다 . 네트워크에 접속해 사용하는 경우에는 사용자의 책임하에 실시해 주십시오 .

사양

프린트 방식 승화형 열전사 방식 소비 전류 100V 3.9A 240V 1.6A

외형 치수 275mm(W)x366mm(D)x170mm(H)

중량 약 12.0kg( 프린터 본체만 )

전원 AC100V~240V 50Hz/60Hz 습도 35%~80% 미응결

작동환경

온도 5℃~35℃ 자연 대류

Page 37

시작 가이드

내용물 확인

프린터 본체

프린터 설치

전원 코드

사용하시는 전에 " 안전한 사용을 위해 " 를 반드시 읽어 주십시오 .

리본카세트 페이퍼 홀더

페이퍼 트레이

(L, PC전용)

L판용 스페이서

CD-ROM

프린터 드라이버 사용 설명서

설명 책자 (본서)

안전한 사용을 위해 시작 가이드

전원 코드(제공), USB

케이블을 연결하고 프린터 본체의 ON/Standby 스위치가 ON으로 되어 있는지 확인합니다.

오픈 레버로 락을 해제하고

메커유닛을 꺼냅니다.

용지 교환 레버를 해제하고 프런트 커버를

위로 열어 휴지통을 제거합니다.

용지 교환 레버

프린터 본체에서 페이퍼

홀더를 제거합니다.

페이퍼 홀더에 용지를 장착합니다.

용지와 홀더 사이에 틈새가 없도록 장착해 주십시오

프린터 본체에 페이퍼

홀더를 장착한 후 용지를 화살표 방향으로 회전시켜 삐삐하는 경고음이 나는 곳까지 용지 끝부분을 끼워 주십시오.

LED(주황) 점멸이 소등합니다.

프런트 커버

ON/Standby

스위치

오픈 레버

휴지통

페이퍼 홀더를 누르면서 용지를 회전시킵니다.

휴지통을 장착하고 프런트

커버를 닫습니다.

주의

인쇄하는 경우에는 반드시 휴지통을 장착해 주십시오. 구동부가 회전하여 손가락이 끼여 부상을 입을 수 있습니다.

프린터 본체에서

리본카세트를 제거합니다.

리본카세트에 리본을

장착합니다.

화살표 방향으로 회전시켜 느슨하지 않게 감습니다

프린터 본체에 리본카세트를

장착합니다.

메커유닛을 닫습니다.

프린터 드라이버를 설치합니다.

자세한 것은 CD-ROM에 들어 있는 "프린터 드라이버 사용 설명서"를 보시기 바랍니다.

USB 케이블로 프린터 본체와 컴퓨터를 접속합니다.

페이퍼 트레이의 설치

L, PC크기의 용지를 사용하는 경우에는 페이퍼 트레이를 휴지통에 설치할 수 있습니다.

감는측

공급측이 앞으로 오도록 장착합니다

공급측

휴지통

페이퍼 트레이

Page 38

日本語安全にお使いいただくために

• ご使用前に必ず本書をよくお読みください。お読みになったあとは大切に保管し、必要なときに読み直せるようにしてください。

• ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様や他の方々への危害や財産への損害を未然に防止するためのものです。必ずお守りください。

「警告」と「注意」について

以下、誤った取り扱い方をして生じることが想定される内容を、危害や損害の大きさと切迫の程度を明示するために、「警告」と「注意」に区分して掲載しています。

警告

注意

記号表示について

表示されている記号には、次のような意味があります。

この表示を守らずに誤った使い方をすると｢死亡または重症などを負う可能性が想定される」内容を示します。

この表示を守らずに誤った使い方をすると｢障害を負う可能性または物的損害が発生する可能性が想定される｣内容を示します。

この記号は警告、注意を促す内容があることを告げるものです。この記号の中や近くに具体的な内容が書かれています。

この記号は禁止する内容があることを告げるものです。この記号の中や近くに具体的な内容が書かれています。

この記号は行為を強制したり、指示する内容を告げるものです。この記号の中には具体的な内容が書かれています。

必ずお守りください！

Page 39

警告

• 本機は電源スイッチを備えていません。設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。

• 表示された電源電圧、周波数以外の電圧で使用しないでください。誤って接続すると感電や火災の原因になります。

• タコ足配線、延長コードの使用は避けてください。コンセント部が異常発熱して火災の原因になります。

• 電源コードを傷つけたり、破損したり、束ねたり、加工したりしないでください。また、重いものを載せたり、引っ張ったり、無理に曲げたりすると電源コードをいため、火災や感電の原因になります。

• 空気が塩分や腐食性ガスを含んでいるような場所に置かないでください。火災の原因になります。

• 製品の通気口をふさがないでください。製品内部に熱がこもり、故障や火災の原因になります。

• 製品の上に乗ったり、重いものを乗せたりしないでください。また、ボタンやスイッチ、入力端子などに無理な力を加えないでください。製品が破損したり、お客様や他の方々がケガをする原因になります。

• 製品が入っていた袋はお子様の手の届かない場所に保管してください。かぶると窒息の恐れがあります。

• 製品のエッジ部で身体や他の物を傷つけないようご注意ください。

• 人命にかかわるような用途（たとえば医療機器、宇宙機器、航空機など、極めて信頼性の要求されるもの）ではご使用を避けてください。

• 本機は約 12kg あります。製品を移動するときは、体に負担がかからない状態で持ち上げてください。無理をして持ち上げたり、乱暴に扱って落としたりすると、ケガをする恐れがあります。

• 製品は電源コンセントにできるだけ近い位置に設置し、異常時に電源プラグを簡単に外せるようにしてください。

• 電源プラグにほこりが付着している場合は、ほこりをきれいに拭き取ってください。感電やショートの原因になります。

• 万が一、金属、液体などの異物が製品内部に入った場合や、発煙、異臭などの異常状態が見られる場合は、すぐに電源コードをインレットから抜いたうえでサービス実施店に連絡してください。製品が故障したり、不具合のまま使用し続けないでください。感電、ショート、火災や故障の原因になります。

• アースプラグを確実に取り付けてください。漏電し、火災や感電の原因になります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。

• 製品内部を開けたり、内部の部品を分解したり、改造したりしないでください。感電や火災、ケガ、または故障の原因になります。製品内部の点検・調整・修理はサービス実施店に依頼してください。

注意

• 湿気やほこりの多い場所に置かないでください。火災や感電、または故障の原因になります。

• 不安定な場所に置かないでください。製品が転倒して、お客様や他の方々がケガをする原因になります。

• 製品の中に異物を混入させないでください。感電、ショート、火災や故障の原因になります。入った場合は、すぐに電源コードをインレットから抜いたうえで、サービス実施店に依頼してください。

• 印画中にカバーを開けないでください。故障の原因になります。

• 製品に液体や薬剤などをこぼしたり、吹きかけないでください。

• カバーを清掃する場合、シンナー、トリクレン、ベンジン、ケトン系溶剤や化学ぞうきんなどを使用しないでください。変色、変質の原因になります。

• 電源プラグは年に１回以上コンセントから抜いて、プラグの刃と刃の周辺部分の掃除をしてください。ほこりがたまると、火災の原因になります。

• 狭い部屋で長時間連続してご使用になるときは、換気にご注意ください。

• 輸送機器（列車、自動車、船舶等）にご使用をお考えの際は事前に販売窓口までご相談ください。

• 製品、付属品、梱包材、メディア（用紙、リボン）を廃棄するときは、地方自治体の条例に従ってください。条例の内容については、各地方自治体にお問い合わせください。

• 電源プラグを抜くときは、必ず電源プラグを持って抜いてください。電源コードを引っ張るとコードに傷がつき、火災や感電の原因になります。

• 機械を移動する場合は、必ず電源プラグをコンセントから抜いてください。コードが傷つき、火災や感電の原因になります。

• 長期間ご使用にならないときは、安全のため必ず電源プラグをコンセントから抜いてください。感電や火災、故障の原因になります。

• このマークが付いている部分は高温になります。印画直後は手を触れないでください。やけどをする恐れがあります。

• 駆動部に触れないでください。駆動部が回転し、指が挟みこまれケガをする恐れがあります

Page 40

オープンレバーでロックを解除し、メカユニットを引き出します。

プリンタ本体からペーパーホルダを取り外します。

電源コード（同梱）を接続し、プリンタ本体の ON/Standby スイッチが ON になっていることを確認します。

用紙交換レバーを解除し、フロントカバーを上に開けて、ごみ箱を取り外します。

ペーパーホルダに用紙をセットします。

用紙とホルダに隙間のないようにセットしてください。

プリンタ本体にペーパーホルダをセットしたら、用紙を矢印の方向に回転させ、ピピッとブザーが鳴るところまで用紙先端を差し込んでください。

LED（オレンジ）点滅が消灯します。

ごみ箱をセットし、フロントカバーを閉めます。

プリンタ本体からリボンカセットを取り外します。

リボンカセットにリボンをセットします。

矢印の方向に回転し、たるみを巻き取ります。

メカユニットを閉めると用紙の初期化動作を行います（5 枚の白紙を排出）。初期化動作では用紙の外周の汚れた用紙を切除します。ただし、用紙セット後にプリンタ本体の ON/Standby スイッチを ON にした場合、初期化動作は行われません。

印画する場合は必ずごみ箱を装着してください。駆動部が回転し、指が挟みこまれケガをする恐れがあります。

詳しくは CD-ROM に入っている「プリンタドライバ取扱説明書」をご覧ください。

メカユニットを閉めます。

プリンタドライバをインストールします。

USB ケーブルでプリンタ本体とパーソナルコンピュータを接続します。

プリンタ本体にリボンカセットをセットします。

プリンタのセットアップ

梱包内容の確認

注意

ペーパーホルダを押えながら用紙を回転させます。

オープンレバー

用紙交換レバー

フロントカバー

ごみ箱

ON/Standby

スイッチ

プリンタ本体

電源コード

リボンカセットペーパーホルダ

L判用スペーサーペーパートレイ

（L、PC専用）

説明冊子（本書）

安全にお使いいただくためにスタートアップガイド

CD-ROM

プリンタドライバ取扱説明書

ペーパートレイ

ごみ箱

L 、P Cサイズの用紙を使用する場合は、ペーパートレイをごみ箱に取り付けることができます。

ペーパートレイの取り付け

巻取側

供給側

供給側が手前になるようにセットします。

設置上の注意事項

• 本機の使用にあたっては「安全にお使いいただくために」をよくお読みになり、その指示に従ってください。

• 本機の移動、設置の際は二人以上で十分注意して行ってください。落下させると身体や、他の物を傷つける恐れがあります。

• 火気や水気のある場所、直射日光の当たる場所、暖房器具や熱器具の近くなど、温度の異常に高い場所、低い場所、湿気やほこりの多い場所でのご使用、保管はしないでください。

• 実験室など化学反応を起こすような場所に設置しないでください。

• 空気が塩分や腐食性ガスを含んでいるような場所には設置しないでください。

• プリンタ本体は水平で安定した卓上で通気性のよい所に設置してください。

• 本機の上に物を載せないでください。

• ラジオやテレビの近くで使用したり同じコンセントを使用したりすると受信障害の原因となることがありますので注意してください。

• 指定された電源電圧、周波数以外で使用しないでください。

• 電源コードの上に物を置いたり踏んだりしないでください。

• 電源コードまたは USB ケーブルを持って本体を引っ張ったり、持ち運びをしないでください。

• 電源コードのタコ足配線は避けてください。

• 電源コードを束ねて使用しないでください。

• 電源コードの抜き差しは必ず電源プラグを持って行ってください。

• USB ケーブルの取り付けや取り外しを行うときは、必ず電源コードをインレットから抜いてください。

• USB ケーブルを長く配線したり、ノイズの多い機器と接続したりすることは極力避けてください。やむをえず配線するときは信号ごとにシールド線、ツイストペア線などを使用するよう十分な対策をしてください。

• USB2.0 仕様に適応したシールド付き USB ケーブルを使用してください。

• 機器の近くにコンセントがあり、かつ、そのコンセントから電源プラグを抜き、簡単に電源を遮断できるような場所に設置してください。

• コンセントは、アース付き 3 端子コンセントを使用してください。感電の恐れがあります。

• 製品同梱されている電源コードセットは、本製品以外で使用しないでください。

• 製品には、同梱された電源コードセットをご使用ください。

• ネットワークプリンターとしての使用は想定していません。ネットワークに接続して使用される場合は、お客様の責任でお願いします。

電波障害について

この装置は、クラスＡ情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。ＶＣＣＩ－Ａ

仕様

プリント方式昇華型熱転写方式消費電流 100V3.9A240V1.6A 外形寸法 275mm（W）× 366mm（D）×170mm（H）重量約 12.0kg( プリンタ本体のみ ) 電源 AC100V─240V50H z/60Hz 湿度35% ～ 80%結露なきこと

動作環境

温度5℃～ 35℃自然対流があること

Page 41

スタートアップガイド

梱包内容の確認

プリンタ本体

電源コード

プリンタのセットアップ

ご使用の前に、「安全にお使いいただくために」を必ずお読みください。

リボンカセットペーパーホルダ

（L、PC専用）

CD-ROM

プリンタドライバ取扱説明書

説明冊子（本書）

L判用スペーサーペーパートレイ

安全にお使いいただくためにスタートアップガイド

電源コード（同梱）を接続し、

プリンタ本体の ON/Standby スイッチが ON になっていることを確認します。

オープンレバーでロックを

解除し、メカユニットを引き出します。

オープンレバー

用紙交換レバーを解除し、フロントカバーを上に開けて、

ごみ箱を取り外します。

用紙交換レバー

プリンタ本体からペーパー

ホルダを取り外します。

ペーパーホルダに用紙をセットします。

用紙とホルダに隙間のないようにセットしてください。

フロントカバー

ON/Standby

スイッチ

ごみ箱

ごみ箱をセットし、フロント

カバーを閉めます。

注意

印画する場合は必ずごみ箱を装着してください。駆動部が回転し、指が挟みこまれケガをする恐れがあります。

プリンタ本体からリボンカ

セットを取り外します。

リボンカセットにリボンを

セットします。

矢印の方向に回転し、たるみを巻き取ります。

プリンタ本体にリボンカ

セットをセットします。

供給側が手前になるようにセットします。

メカユニットを閉めます。

プリンタドライバをインストールします。

詳しくは CD-ROM に入っている「プリンタドライバ取扱説明書」をご覧ください。

USB ケーブルでプリンタ本体とパーソナルコンピュータを

接続します。

巻取側

供給側

プリンタ本体にペーパーホ

ルダをセットしたら、用紙を矢印の方向に回転させ、ピピッとブザーが鳴るところまで用紙先端を差し込んでください。

LED（オレンジ）点滅が消灯します。

ペーパーホルダを押えながら用紙を回転させます。

ペーパートレイの取り付け

L 、P Cサイズの用紙を使用する場合は、ペーパートレイをごみ箱に取り付けることができます。

ペーパートレイ

ごみ箱

Page 42

L size spacers installation

1 2 3 4

Caution

• Do not put your ngers between

the paper holders and the L size spacers. Otherwise, you may get injured.

Precaución

• No ponga los dedos entre los soportes del papel y los espaciadores de tamaño L. De lo contrario, podría sufrir lesiones.

注意

• 請勿將手指等夾在捲紙器與 L 號用隔板之間。因可能會導致受傷。

Vorsicht

• Stecken Sie Ihre Finger nicht

zwischen die Papierhalter und die Distanzscheiben Größe L. Andernfalls könnten Sie sich verletzen.

Внимание

• Не вставляйте пальцы между держателями бумаги и вставками для бумаги формата L. В противном случае это может привести к травме.

주의

• 페이퍼 홀더와 L 판용 스페이서 사이에 손가락 등이 끼이지 않게 주의해 주십시오 . 부상을 입을 수 있습니다 .

Précaution

• Ne mettez pas vos doigts entre

les porte-papiers et les rondelles

d’espacement taille L. Sinon, vous pourriez vous blesser.

注意

• 请勿将手指等夹在卷纸器与L号用隔板之间。否则可能会受伤

注意

• ペーパーホルダーと L 判用スペーサーの間で指などをはさまないように注意してください。ケガをする恐れがあります。

。

Page 43

Page 44

Printed in JAPAN

70904640_00
