DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
1
POLSKI
Spis treści
Bezpieczeństwo użytkowania .................................................................................................... 2
Konserwacja .............................................................................................................................. 2
Specyfikacja techniczna ............................................................................................................ 3
Budowa i obsługa urządzenia .................................................................................................... 3
Rozwiązywanie problemów ........................................................................................................ 8
Informacja o zużytym sprzęcie elektrycznym i elektronicznym .................................................. 9
Page 3
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
2

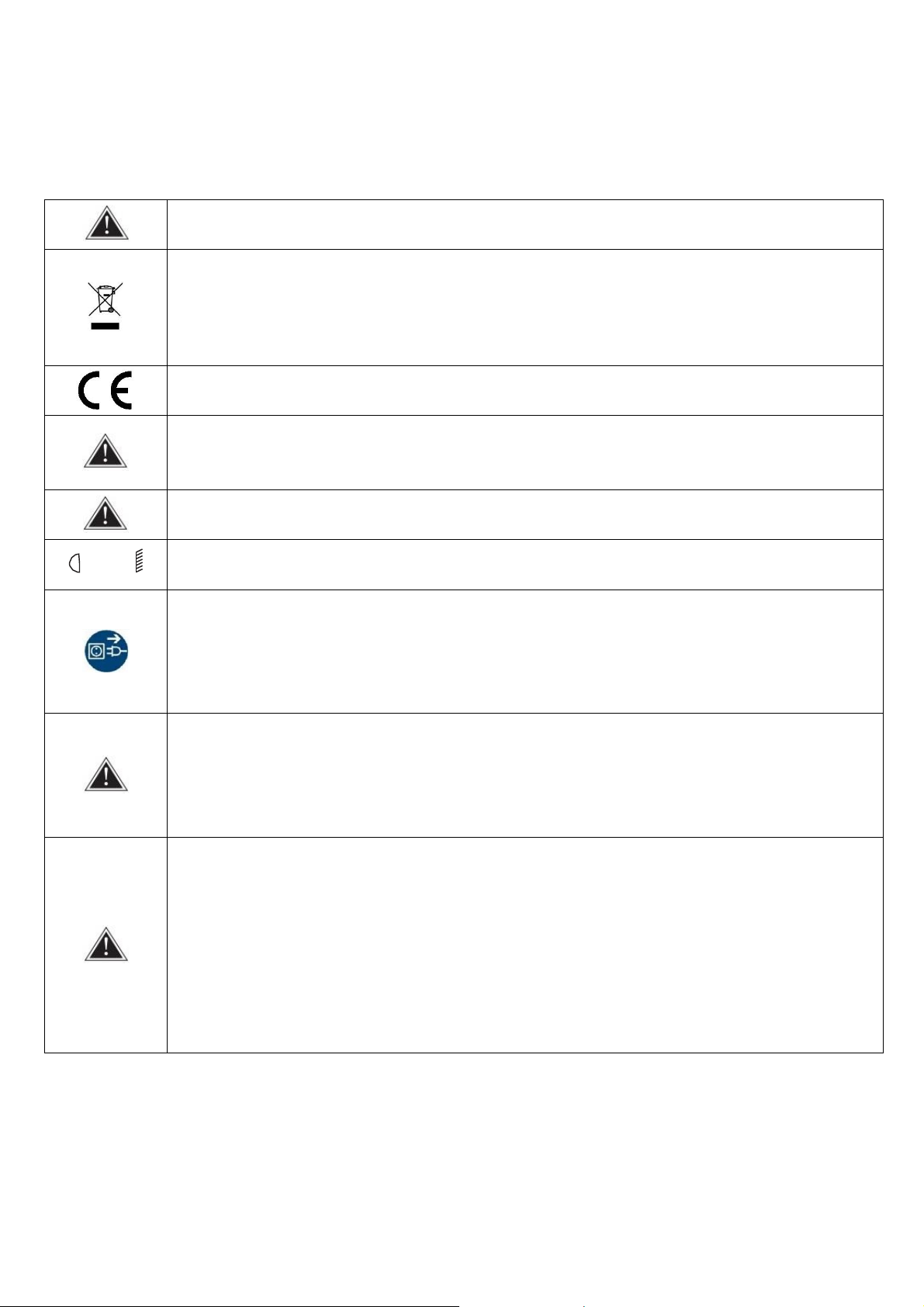

Bezpieczeństwo użytkowania
Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również o zacho-
wanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urządzenia.
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej
UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy
poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elek-
tryczny i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach
zbierania zużytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obo-
wiązujących norm ochrony środowiska.
Produkt opisany w tej instrukcji jest zgodny z dyrektywami europejskimi, dlatego jest oznaczony zna-
kiem CE.
Urządzenie należy trzymać z dala od dzieci i niewykwalifikowanych osób. Producent nie ponosi
odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.
Przed użyciem upewnij się, że obudowa nie jest uszkodzona.
‐‐1 m
Zapewnij minimum 1 m dystansu pomiędzy urządzeniem a materiałami łatwopalnymi.
Urządzenie pracuje na zasilaniu oznaczonym na obudowie – nie należy podłączać do prądu o innych
parametrach. Zadbaj, aby urządzenie i źródło zasilania było uziemione. Odłącz urządzenie z zasilania
przed zdjęciem obudowy lub konserwacją. Jeżeli podczas pracy urządzenia pojawią się zakłócenia,
natychmiast odłącz przewód zasilający od źródła zasilania!
Urządzenie do użytku zewnętrznego i wewnętrznego, nie narażać na długotrwałe działanie wilgoci.
Nie należy narażać produktu na bezpośrednie działanie słońca lub innych urządzeń oświetleniowych.
Nie należy instalować urządzenia na podłożu narażonym na wibracje. Optymalna temperatura oto-
czenia pracy urządzenia to -15°C – 40°C. Nie użytkuj urządzenia przez czas dłuższy niż 10 godzin!
Konserwacja
1. Urządzenie może użytkować tylko wykwalifikowany personel, szkody spowodowane użytkowaniem
niezgodnym z przeznaczeniem lub próbą samodzielnej naprawy nie podlegają gwarancji. Wewnątrz
opakowania nie ma żadnych części serwisowych, naprawy mogą być wykonywane wyłącznie przez
autoryzowany punkt serwisowy.
2. Regularne czyszczenie umożliwia długotrwałe użytkowanie.
Page 4
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
3
Specyfikacja techniczna
Parametr
Wartość
Metoda modulacji
FM
Zakres częstotliwości radiowych
518-542MHz
Częstotliwość próbkowania
48kHz
Prędkość transmisji
204.8kbps
Zakres dynamiczny
>90dB
THD
<0.1%
Latencja transmisji audio
<3ms
Stosunek sygnału do szumu
>96dB
Pasmo przenoszenia
30-20000Hz
Czułość RX
<-94dBm
Unikalny adres ID
Tak
Budowa i obsługa urządzenia

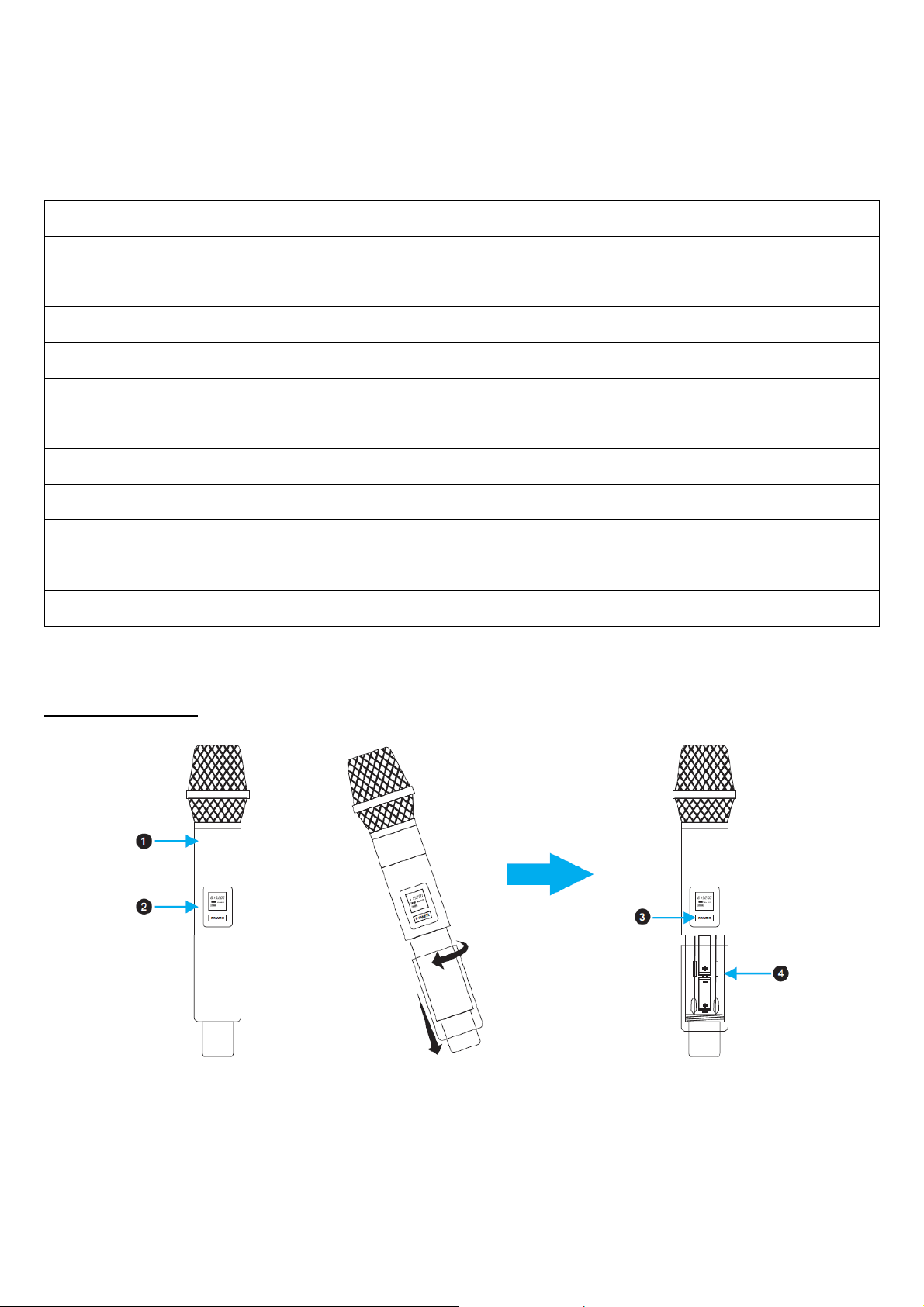

Nadajnik doręczny
1. Wymienialna główka mikrofonu.
2. Wyświetlacz LCD: pokazuje częstotliwość i poziom baterii.
3. Przełącznik zasilania/częstotliwości:
wciśnij dłużej przez 3 sekundy, aby włączyć lub wyłączyć mikrofon,
wciśnij krócej, aby zmienić częstotliwość kanałów.
4. Pokrywa i komora baterii: włóż baterie 2x1.5V lub 2x1.2V AA.
Page 5
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
4

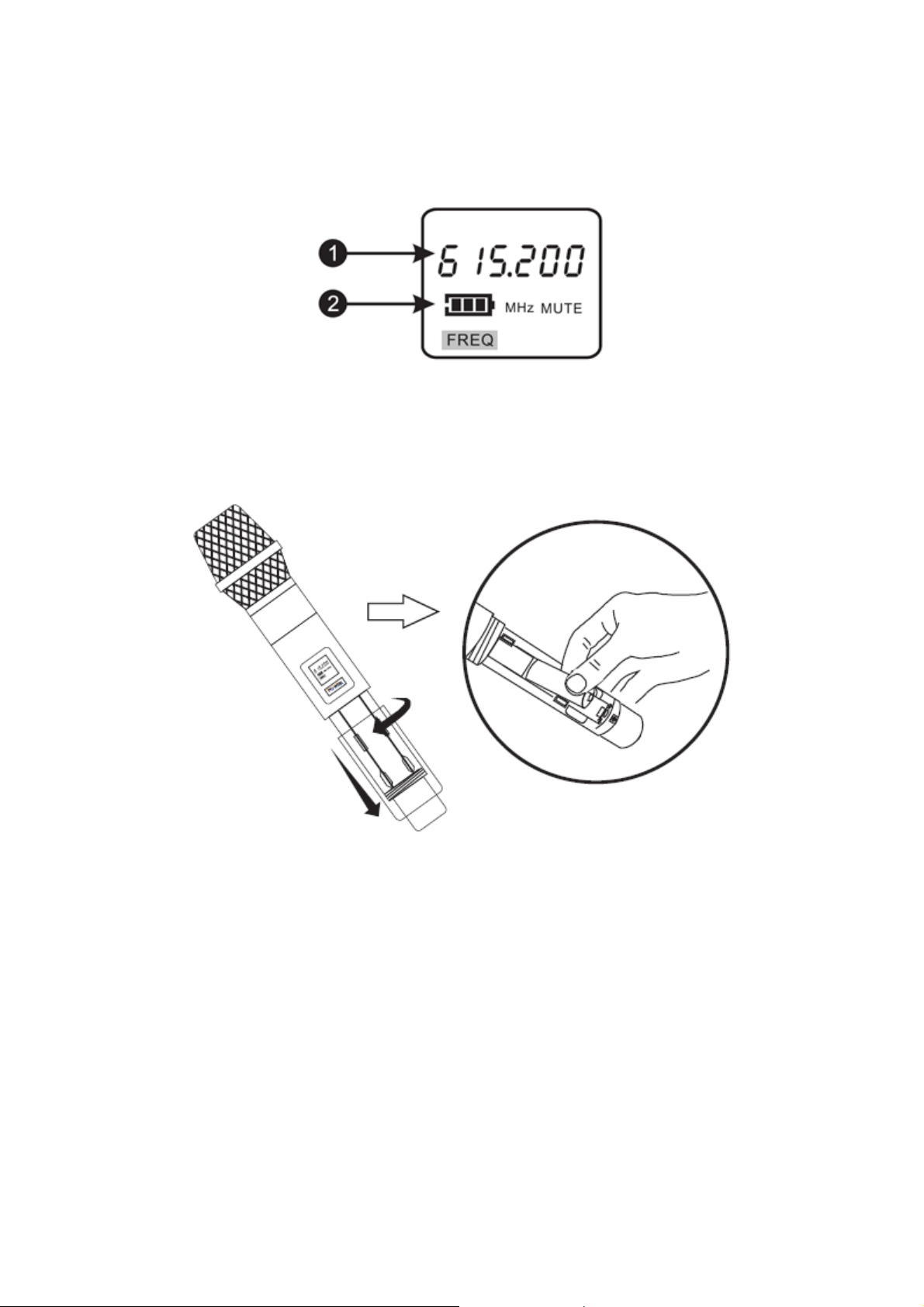

Zawartość wyświetlacza nadajnika
1. Częstotliwość / liczba kanałów nadajnika doręcznego.
2. Wskaźnik baterii.
Wymiana baterii nadajnika
Przewiduje się, że dwie baterie wytrzymają czas pracy ok. 8 godzin. Gdy wskaźnik naładowania baterii jest pusty i miga, należy natychmiast wymienić baterie.
Page 6
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
5

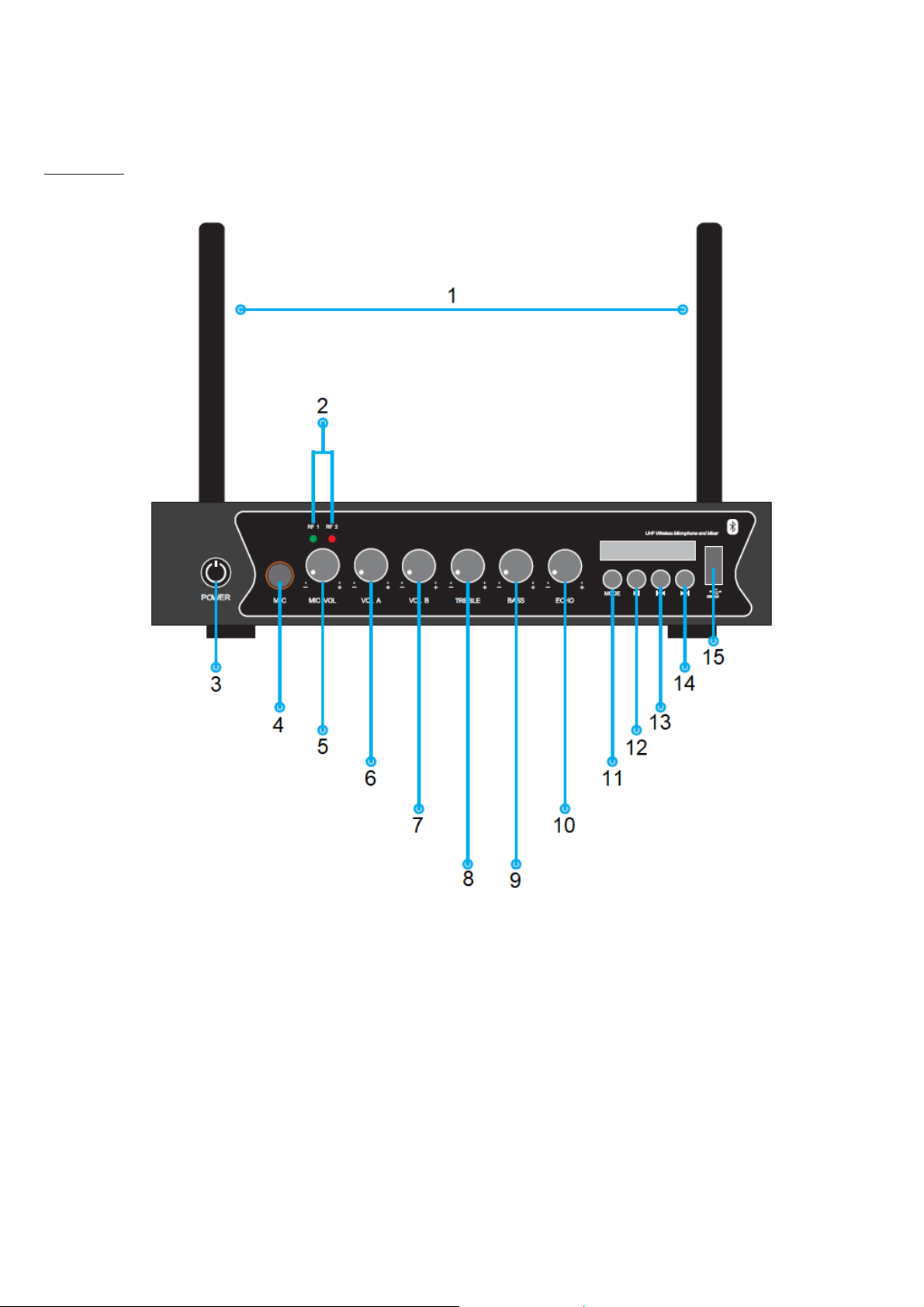

Odbiornik
Panel przedni
1. Antena.
2. Wskaźnik świetlny.
3. Przełącznik zasilania.
4. Jack mikrofonowy 6.3 mm.
5. Głośność mikrofonu.
6. Głośność mikrofonu kanału A.
7. Głośność mikrofonu kanału B.
8. Głośność tonów wysokich.
9. Głośność tonów niskich.
10. Głośność echa.
11. Przycisk Mode/Set.
12. Przycisk Play/Stop.
13. Przycisk Last.
14. Przycisk Next.
15. Wejście USB.
Page 7
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
6

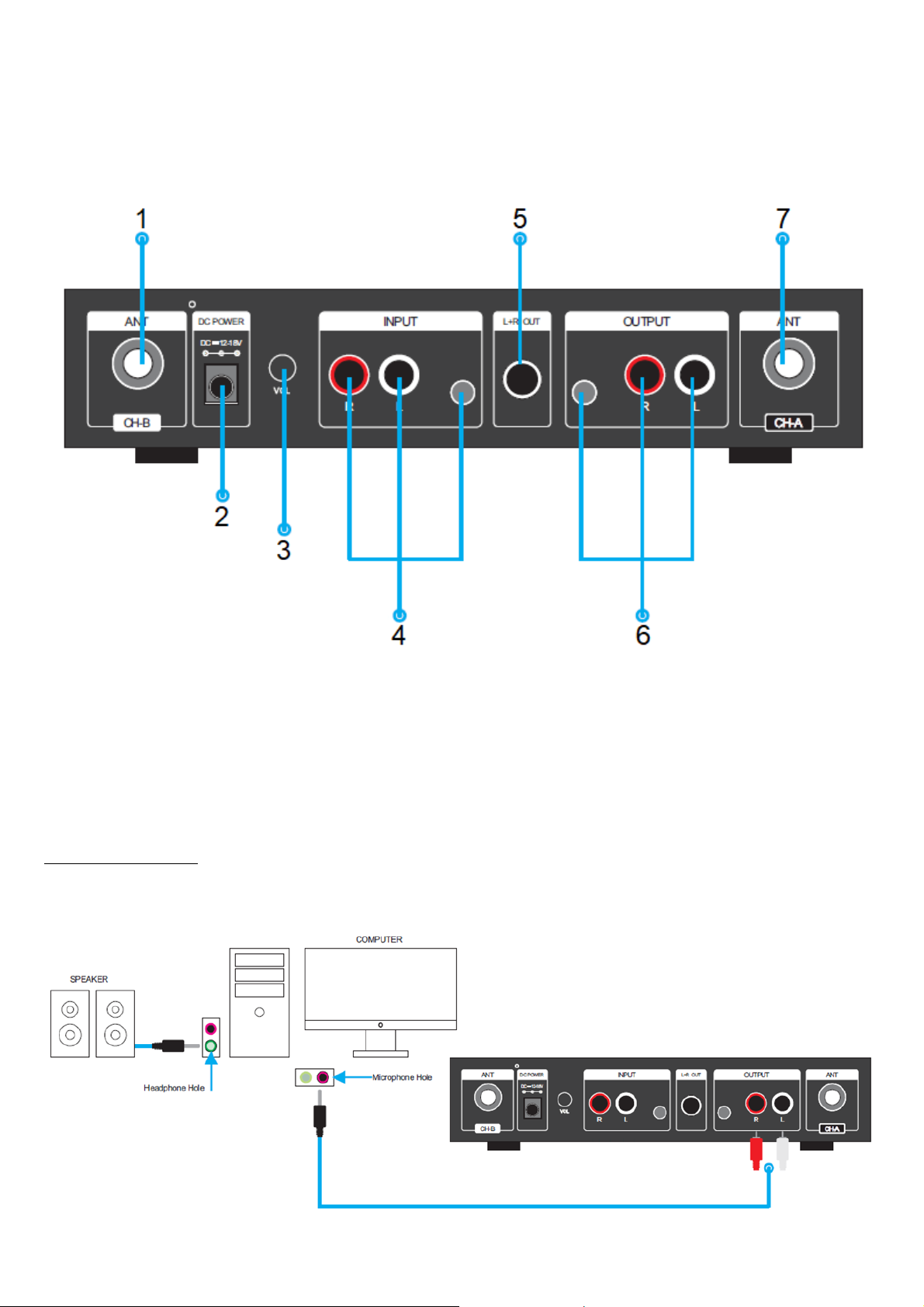

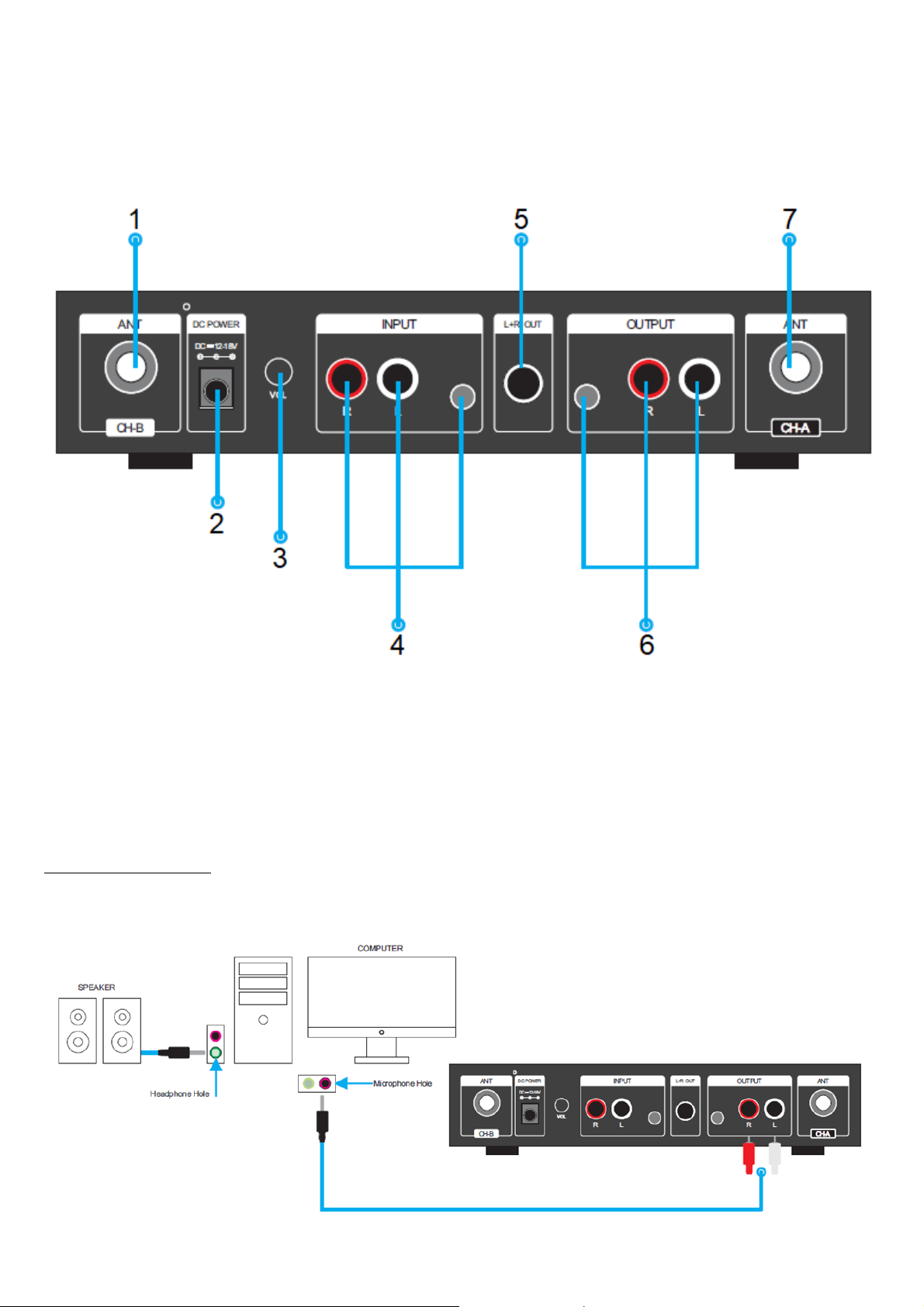

Panel tylny
1. Interfejs anteny kanału B.
2. Interfejs zasilania.
3. Głośność wejściowa.
4. Interfejs wejścia audio.
5. Wyjście audio 6.3 mm.
6. Interfejs wyjścia audio.
7. Interfejs anteny kanału A.
Schemat połączeń
Połączenie z komputerem
Page 8
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
7
Uwaga: Jeśli po podłączeniu do komputera nie ma od razu dźwięku, włącz dźwięk mikrofonu w ustawieniach systemu.

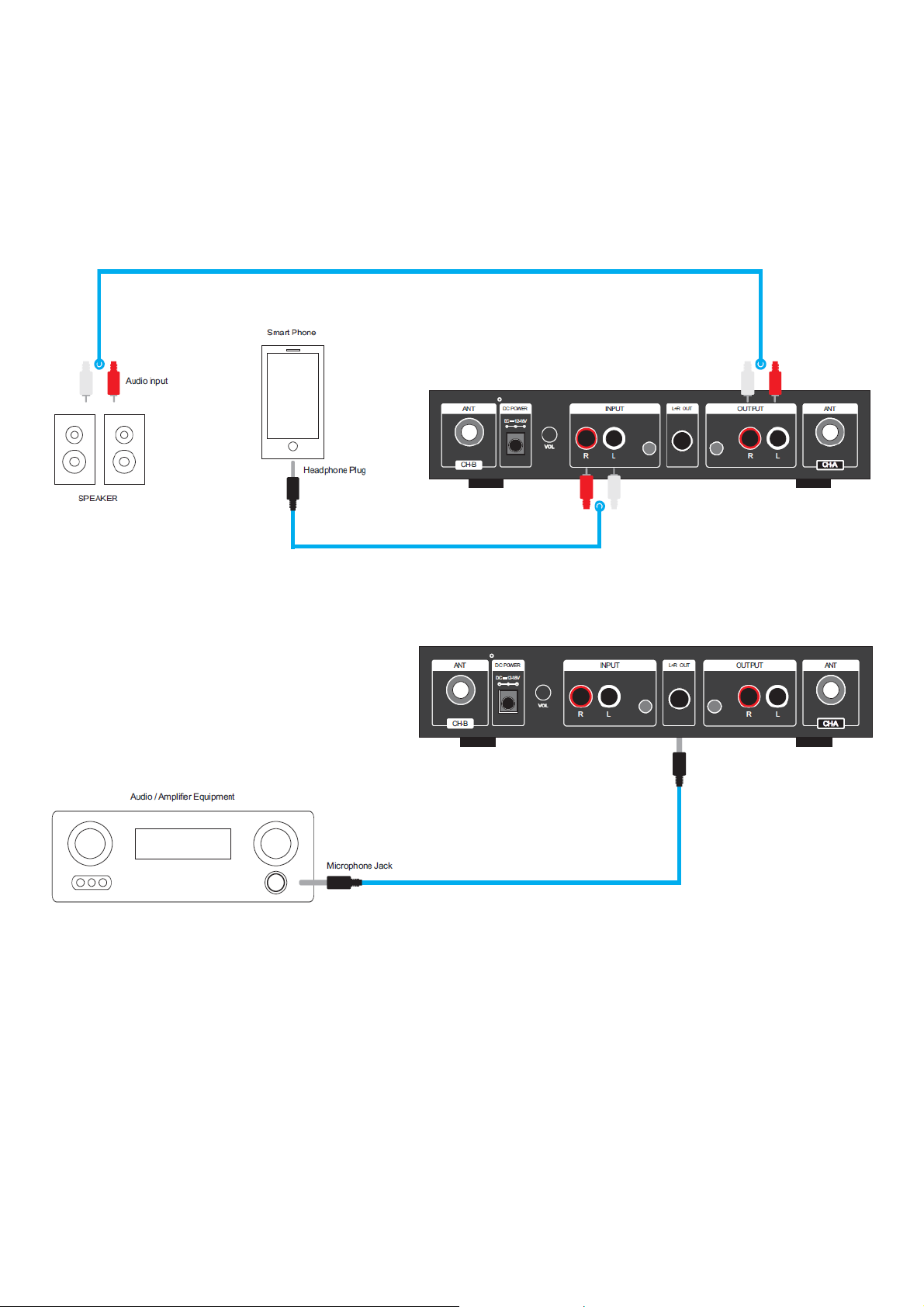

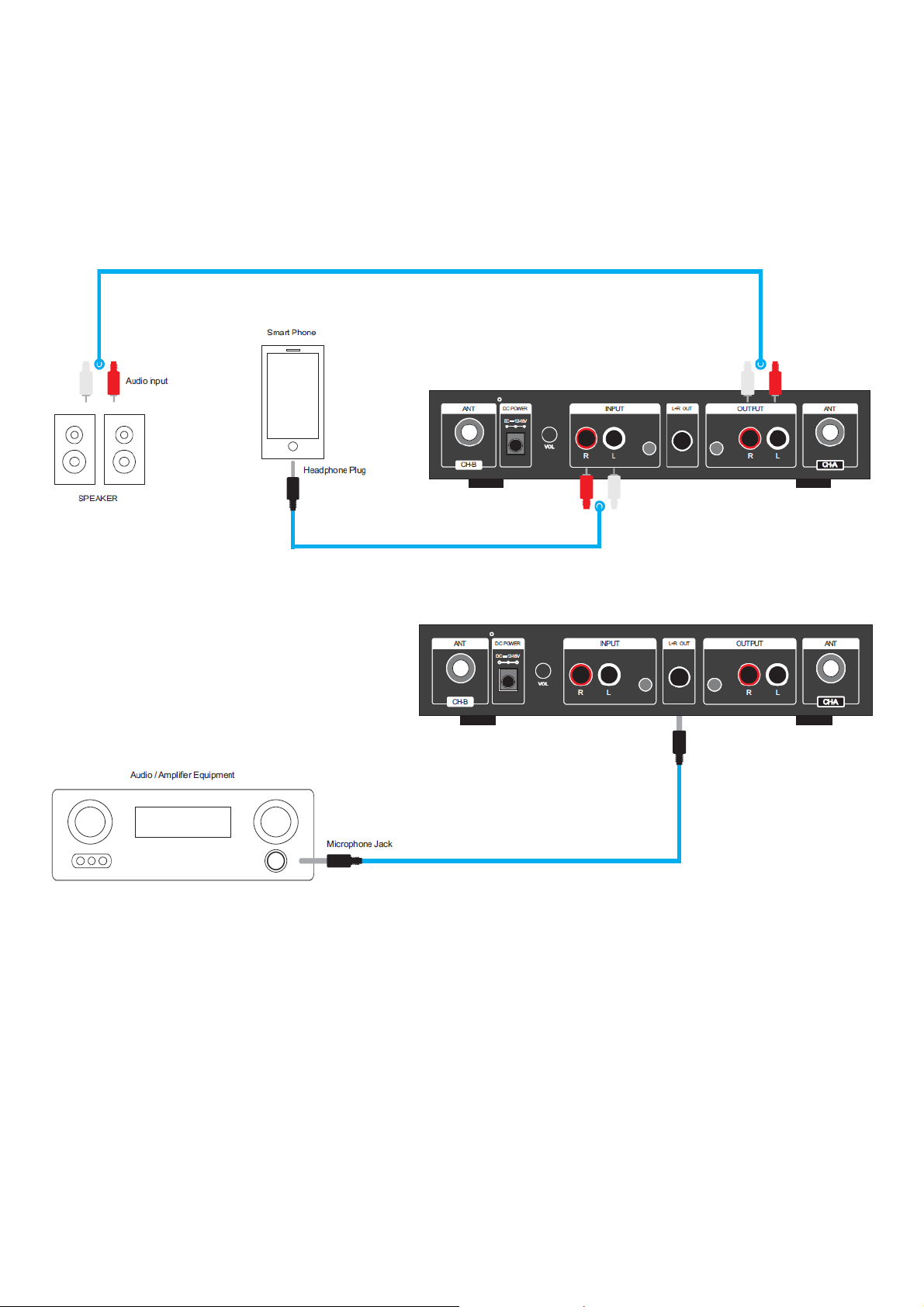

Połączenie z telefonem
Podłączenie wzmacniacza
Uwaga: Jeżeli wzmacniacz nie jest wyposażony w gniazdo mikrofonu, należy skorzystać z normalnego połączenia audio.
Page 9
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
8

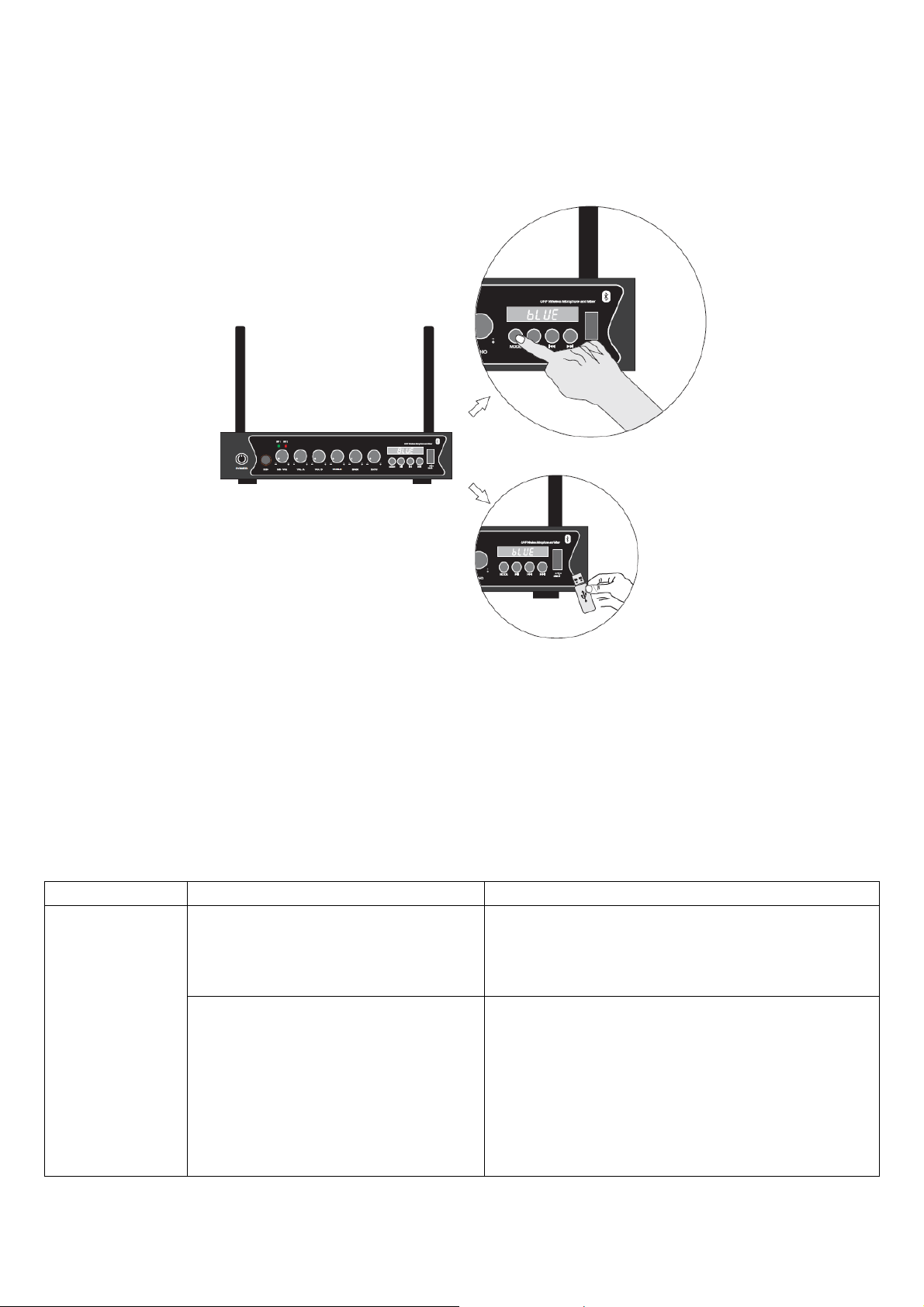

Połączenie Bluetooth i USB
Smartfon:
1. Krótko naciśnij przycisk MODE, aby przełączyć wyświetlacz w tryb BLUE na ekranie jako Bluetooth.
2. Wyszukaj nazwę urządzenia Bluetooth na telefonie komórkowym: FE-001. Tego trybu najlepiej używać do odtwarzania akompaniamentu.
USB:
Włóż dysk USB do interfejsu USB. Urządzenie FE-001 odtworzy zawartość dysku USB. Tego trybu
najlepiej używać do odtwarzania akompaniamentu.
Rozwiązywanie problemów
Problem
Status
Rozwiązanie
Brak dźwięku lub
słaby dźwięk
Wyświetlacz LCD nadaj-
nika jest wyłączony.
1. Włącz zasilanie nadajnika. Sprawdź, czy
oznaczenia +/- na akumulatorze odpowiadają
orientacji główki nadajnika.
2. Włóż nową baterię.
Wyświetlacz LCD odbior-
nika jest wyłączony.
1. Sprawdź, czy końcówka zasilacza AC jest
podłączona do gniazdka elektrycznego i czy
drugi koniec jest włożony do gniazda zasilania
DC na tylnym panelu odbiornika.
2. Sprawdź, czy gniazdko sieciowe jest sprawne
i czy napięcie zasilania jest prawidłowe.
Page 10
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
9
Wyświetlacz odbiornika
pokazuje, że sygnał RF
jest obecny.
1. Zwiększ głośność odbiornika.
2. Sprawdź połączenie kablowe pomiędzy od-
biornikiem a wzmacniaczem lub mikserem.
Wyświetlacz odbiornika
pokazuje, że nie ma sy-
gnału RF. Świecą się
wskaźniki zasilania na-
dajnika i odbiornika.
1. Wydłuż w pionie antenę odbiorczą.
2. Odsuń odbiornik od metalowych przedmio-
tów.
3. Sprawdź, czy pomiędzy nadajnikiem i odbior-
nikiem nie znajdują się przeszkody.
4. Przesuń nadajnik bliżej odbiornika.
5. Sprawdź, czy odbiornik i nadajnik korzystają
z tej samej częstotliwości.
Zniekształcenia lub
nagły hałas
Wyświetlacza odbiornika
pokazuje, że sygnał RF
jest obecny.
1. Usuń pobliskie źródło zakłóceń (takie jak odtwarzacz CD, komputer, urządzenie cyfrowe,
system monitorujący itp.).
2. Zmień częstotliwość odbiornika i nadajnika
na inną.
3. Wymień baterię nadajnika.
4. Jeśli korzystasz z wielu systemów, możesz
zwiększyć odstęp częstotliwości między różnymi
systemami.
Nie można otworzyć
nadajnika.
Po wciśnięciu, przełącz-
nik nadajnika nie działa
lub otwiera się raz i za-
myka automatycznie.
Wymień baterię nadajnika.
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
Page 11
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
10
ENGLISH
Table of contents
Safety rules .............................................................................................................................. 11
Maintenance ................................ ................................ ................................ ............................ 11
Technical specification ............................................................................................................. 12
Construction and usage of the device ...................................................................................... 12
Troubleshooting ....................................................................................................................... 17
Information about used electrical and electronic equipment .................................................... 18
Page 12
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
11
Safety rules
Please read the user manual in detail before use. Please also keep it for future reference. The man-
ual contains rules for the safe use of the device.
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol
indicates that this product must not be disposed of with household waste, according to the EU and
your national law. In order to prevent potential damage to the environment or health, the used product
must be recycled. In accordance with current legislation, unusable electrical and electronic devices
must be collected separately at the designated facilities for recycling, acting on the basis of applicable
environmental standards.
The product described in this manual comply with European directives and it is therefore CE marked.
Keep the device away from children and unqualified persons. The manufacturer is not liable for dam-
age caused by improper use.
Before use, make sure the housing is not damaged.
‐‐1 m
Ensure a minimum distance of 1 m between the device and flammable materials.
The device operates on the power supply marked on the housing – do not connect to a power supply
with different parameters. Ensure that the device and the power source are grounded. Disconnect
the device from the power supply before removing the housing or performing maintenance. If interfer-
ence occurs during operation, immediately disconnect the power cable from the power source!
The device for outdoor and indoor use, do not expose to prolonged moisture. Do not expose the prod-
uct to direct sunlight or other lighting devices.
Do not install the device on a surface subjected to vibration. The optimal ambient operating tempera-
ture of the device is -15°C - 40°C. Do not use the device for more than 10 hours!
Maintenance
1. The device may only be used by qualified personnel. Damage caused by improper use or attempted
repair is not covered by the warranty. There are no service parts inside the packaging. Repairs may
only be carried out by authorized service center.
2. Regular cleaning allows of long term use.
Page 13
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
12
Technical specification
Parameter
Value
Modulation method
FM
Frequency range
518-542MHz
Sampling ratio
48kHz
Transmission rate
204.8kbps
Dynamic range
>90dB
THD
<0.1%
Delay time of audio transmission
<3ms
S/N ratio
>96dB
Frequency response
30-20000Hz
RX sensitivity
<-94dBm
Unique ID address
Yes
Construction and usage of the device
Hand-held transmitter
1. Interchangeable microphone head.
2. LCD digital display: displays frequency and battery status.
3. Power/frequency button:
long press for 3 seconds to open or close the microphone,
short press for change the frequency channels.
4. Battery cover and compartment: insert 2x1.5V or 2x1.2V AA batteries
Page 14
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
13
Transmitter display content
1. Handheld microphone frequency / The number of channels
2. Battery indicator
Transmitter battery replacement
Two polar batteries are expected to be used for 8 hours. When the battery power indicator displays
as empty and flashing, you should replace the batteries at once.
Page 15
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
14

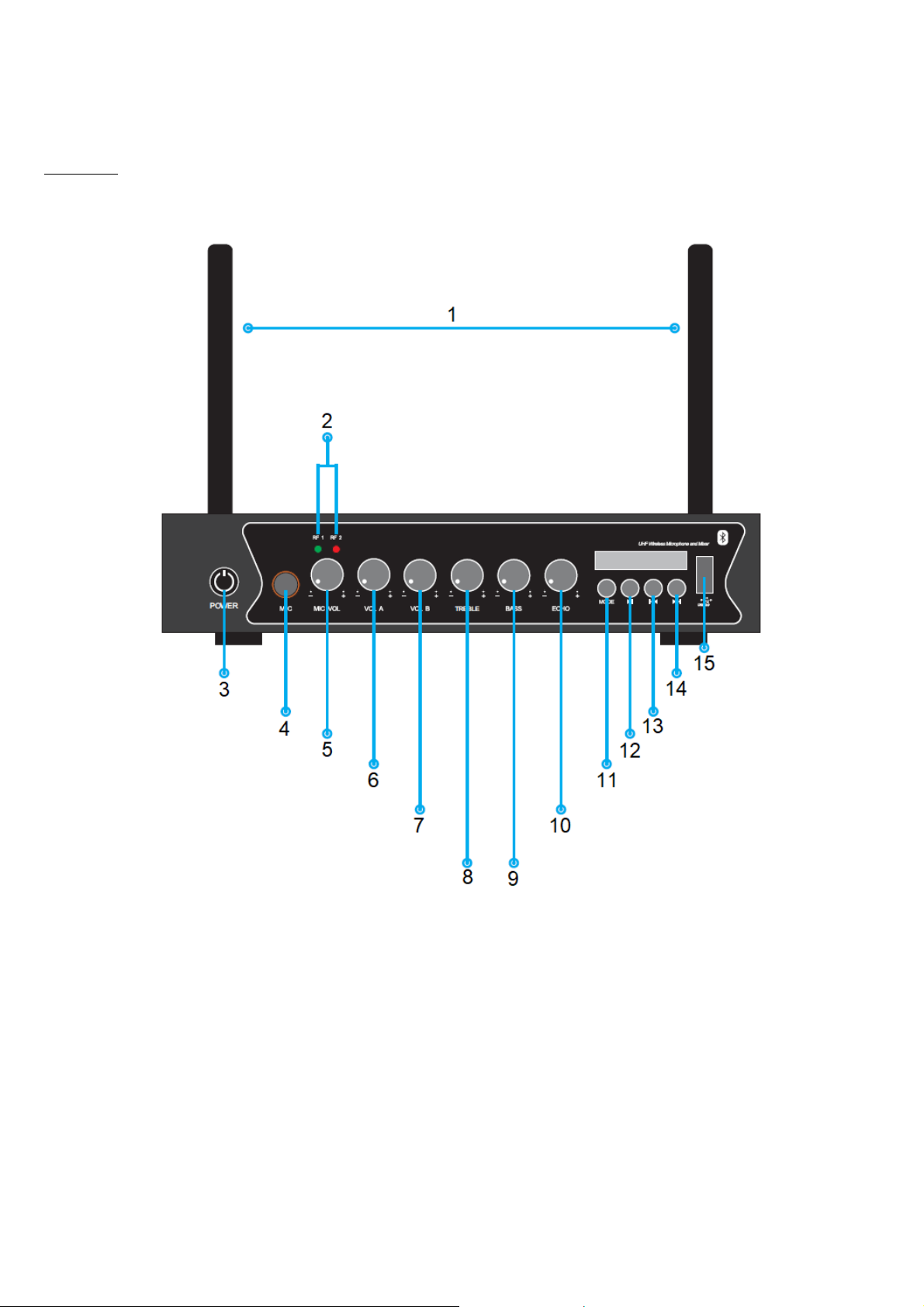

Receiver
Front panel
1. Antenna.
2. Indicator light.
3. Power switch.
4. 6.3 mm microphone jack.
5. Microphone volume.
6. Channel A microphone volume.
7. Channel B microphone volume.
8. Treble volume.
9. Bass volume.
10. Echo volume.
11. Mode/Set.
12. Play/Stop.
13. Last.
14. Next.
15. USB input.
Page 16
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
15
Rear panel
1. B channel antenna interface.
2. Power interface.
3. Input volume.
4. Audio input interface.
5. 6.3 mm audio output.
6. Audio output interface.
7. A channel antenna interface.
Connection diagram
Computer connection
Page 17
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
16
Note: If after connecting to the computer there is no sound, turn on the volume of the microphone
in the sound equipment of the system.
Phone connection
Amplifier connection
Note: When the amplifier does not have a microphone jack, please refer to the normal audio connection.
Page 18
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
17
Bluetooth and USB connection
Smart Phone:
1. Short press MODE to switch the display on the screen to BLUE as Bluetooth.
2. Search Bluetooth device name on mobile: FE-001. This mode is best used for playing accompaniment.
USB stick:
Insert the USB stick into the USB interface. Device FE-001 will play the USB stick. This mode is best
used for playing accompaniment.
Troubleshooting
Problem
Status
Solution
No sound or
weak voice
The transmitter LCD display off.
1. Turn on the transmitter power. Confirm that
the +/- marks on the battery match with
the head joint of the transmitter.
2. Insert a new battery.
Receiver LCD display off.
1. Confirm whether a head of the AC power
adapter is plugged into the power outlet and
whether the other end is inserted into the DC
power supply socket on the rear panel of
the receiver.
2. Check whether the AC power outlet is normal and confirm whether the power supply
voltage is normal.
Page 19
DNA VM DUAL VOCAL EFFECT SET
Instrukcja obsługi / User Manual
18
The display screen of the receiver
shows that there is RF signal.
1. Adjust higher the receiver’s volume control.
2. Check the cable connection between
the receiver and the amplifier or mixer.
The display screen of the receiver
shows that there is no RF signal.
The transmitter and receiver
power indicators light.
1. Elongate vertically the receiver antenna.
2. Move the receiver away from side of
the metal objects.
3. Check if there are obstacles between
the transmitter and the receiver.
4. Move the transmitter closer to the receiver.
5. Check whether the receiver and transmitter
are used the same frequency.
Distortion or
excess of
burst noise
The display screen of the receiver
shows that there is RF signal.
1. Remove the interference source nearby
(such as CD player, computers, digital de-
vice, earplugs monitoring system, etc.).
2. Change the receiver and transmitter to different frequency.
3. Replace the transmitter battery.
4. If you use multiple system, you can in-
crease the frequency interval between vari-
ous systems.
The transmitter
cannot be
opened.
Press the transmitter switch and it
does not work or open once and
close automatically.
Replace the transmitter battery.
Information about used electrical and electronic equipment
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
Loading...
