Page 1
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Page 2
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
POLSKI
Spis treści
Bezpieczeństwo użytkowania .................................................................................................... 2
Konserwacja .............................................................................................................................. 2
Obsługa ..................................................................................................................................... 3
Informacja o zużytym sprzęcie elektrycznym i elektronicznym .................................................. 9
1
Page 3
Po otrzymaniu produktu należy go rozpakować i sprawdzić, czy produkt jest kompletny i czy podczas
prosimy nie używać produktu i niezwłocznie skontaktować się ze sprzedawcą lub producentem.
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH. To oznaczenie
ochrony środowiska.
Urządzenie pracuje na zasilaniu oznaczonym na obudowie – nie należy podłączać do prądu o innych
zasilający! W razie stwierdzenia uszkodzenia przewodu zasilającego – nie używaj go!
Bezpieczeństwo użytkowania
Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również o zacho-
wanie jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urządzenia.
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
‐‐1 m
transportu nie powstały żadne uszkodzenia. W przypadku uszkodzeń powstałych podczas transportu,
oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE. W celu za-
pobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać recy-
klingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny i elektro-
niczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zużytego
sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obowiązujących norm
Produkt opisany w tej instrukcji jest zgodny z dyrektywami europejskimi, dlatego jest oznaczony zna-
kiem CE.
Urządzenie należy trzymać z dala od dzieci i niewykwalifikowanych osób. Producent nie ponosi odpo-
wiedzialności za szkody spowodowane nieprawidłowym użytkowaniem. Przed użyciem upewnij się,
że obudowa nie jest uszkodzona.
Zapewnij minimum 1 m dystansu pomiędzy urządzeniem a materiałami łatwopalnymi.
parametrach. Zadbaj, aby urządzenie i źródło zasilania było uziemione. Odłącz urządzenie z zasilania
przed zdjęciem obudowy lub konserwacją. Jeżeli podczas pracy urządzenia pojawią się zakłócenia,
natychmiast odłącz przewód zasilający od źródła zasilania! Odłączenie produktu od zasilania odbywa
się poprzez pociągnięcie za wtyczkę przewodu zasilającego – nie ciągnąć bezpośrednio za przewód
Urządzenie do użytku wewnętrznego, nie narażać na długotrwałe działanie wilgoci. Nie należy nara-
czenia pracy urządzenia to -15°C – 40°C. Nie użytkuj urządzenia przez czas dłuższy niż 10 godzin!
Nie demontować i/lub ponownie składać produktu! Trzymać z dala od żrących płynów, aby zapobiec
uszkodzeniu produktu! Unikać wystawiania produktu na działanie ekstremalnych temperatur poniżej
i zwierząt domowych! Nie dopuszczać do kontaktu produktu z ostrymi przedmiotami! Unikać używa-
żać produktu na bezpośrednie działanie słońca lub innych urządzeń oświetleniowych.
Nie należy instalować urządzenia na podłożu narażonym na wibracje. Optymalna temperatura oto-
10°C lub powyżej 60°C oraz wysokiej wilgotności! Przechowywać produkt poza zasięgiem dzieci
nia podczas burzy, aby zapobiec uszkodzeniu lub porażeniu prądem!
Konserwacja
1. Szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem lub próbą samodzielnej naprawy nie podlegają gwarancji. Wewnątrz opakowania nie ma żadnych części serwisowych, naprawy
mogą być wykonywane wyłącznie przez autoryzowany punkt serwisowy.
2. Nie pozwól, aby urządzenie weszło w kontakt z olejem, tłuszczem lub jakimkolwiek podobnym płynem.
3. Regularne czyszczenie umożliwia długotrwałe użytkowanie oraz pozwala na zachowanie odpowiednio wysokiej jakości pracy. Do czyszczenia urządzenia używaj miękkiej szmatki.
2
Page 4
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Obsługa
Podłączyć urządzenie do źródła zasilania, zachowując zasady bezpieczeństwa. Uruchomić urządzenie
za pomocą przełącznika zasilania. Rozpocząć korzystanie z urządzenia. Po zakończeniu użytkowania
urządzenia, wyłączyć je za pomocą przełącznika zasilania. Odłączyć urządzenie od źródła zasilania,
zachowując zasady bezpieczeństwa.

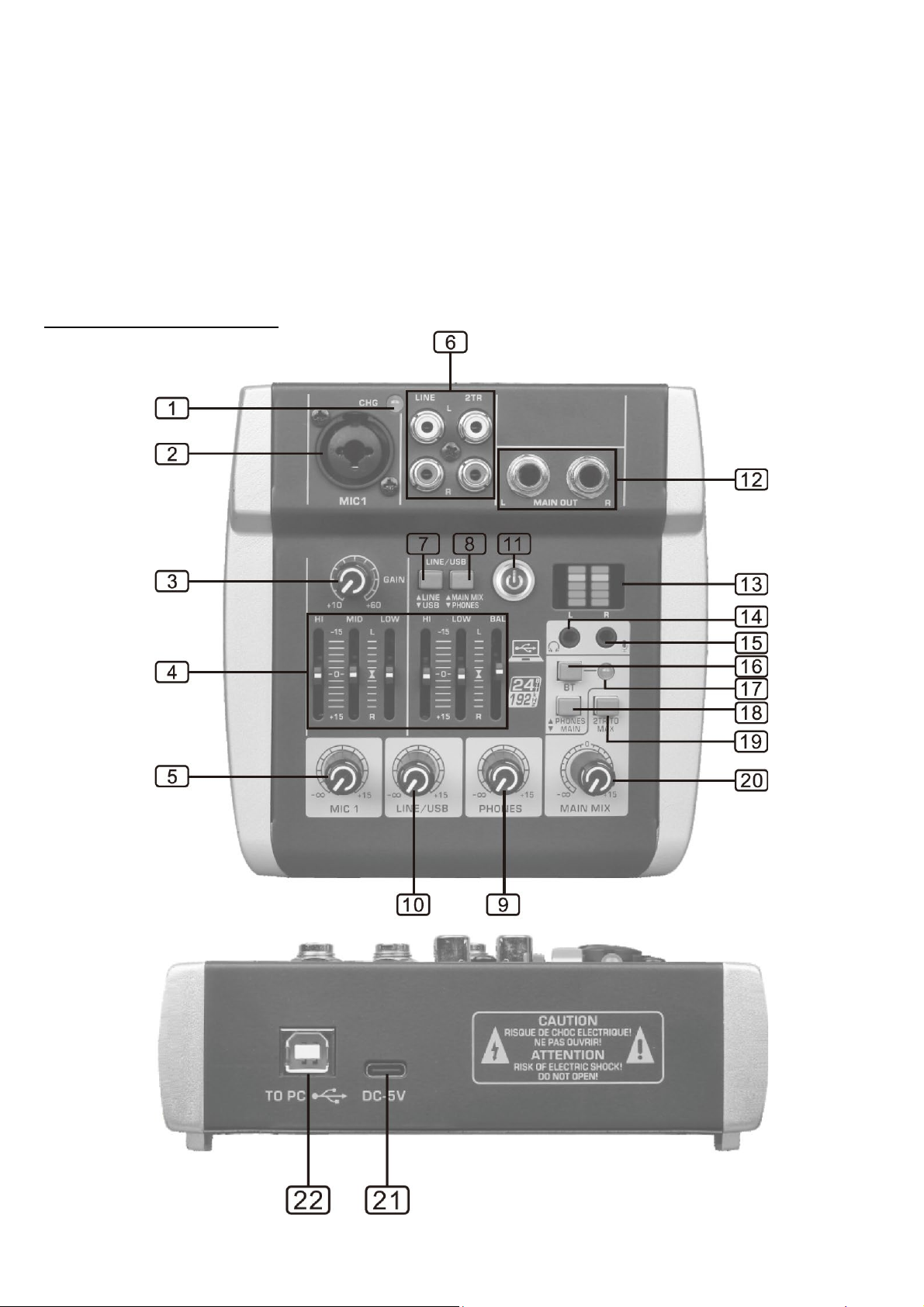

QMX 402 - budowa i funkcje
3
Page 5
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
1. Wskaźnik ładowania CHG - czerwone podświetlenie sygnalizuje trwający proces ładowania, a zie-
lone - pełne naładowanie.
2. Wejście combo MIC1 - XLR/jack 6,3 mm.
3. Kontrola poziomu wzmocnienia (gain) sygnału.
4. Korektor graficzny tonów wysokich (LOW), średnich (MID) i niskich (HI) z kontrolą balansu (L/R) - 3-
pasmowy.
5. Kontrola poziomu sygnału wejścia MIC1.
6. Wejścia LINE (L/R) i 2TR (L/R) - cinch (RCA).
7. Przełącznik wyboru źródła sygnału wejściowego LINE/USB.
8. Przełącznik wyboru źródła sygnału wyjściowego MAIN MIX/wyjście słuchawkowe.
9. Kontrola poziomu sygnału wyjścia słuchawkowego.
10. Kontrola pozioma sygnału wejść LINE/USB.
11. Przełącznik zasilania.
12. Wyjścia MAIN OUT (L i R) - jack 6,3 mm.
13. Wskaźnik poziomu sygnału dla wyjść MAIN OUT (L i R).
14. Wyjście słuchawkowe - jack 3,5 mm.
15. Wejście mikrofonowe - jack 3,5 mm.
16. Przełącznik BT - wł./wył. Bluetooth urządzenia
17. Wskaźnik Bluetooth - gdy Bluetooth jest włączony, wskaźnik jest podświetlony.
18. Przełącznik PHONES MAIN - wybór wyjścia dla sygnału Bluetooth; gdy jest wciśnięty - wyjście
MAIN, gdy nie jest wciśnięty - wyjście słuchawkowe.
19. Przełącznik 2TR TO MIX - gdy jest wciśnięty, sygnał wyjściowy 2TR zostaje przypisany do busa
MAIN.
20. Kontrola poziomu sygnału wyjść MAIN OUT.
21. Wejście zasilania.
22. Gniazdo USB-B.

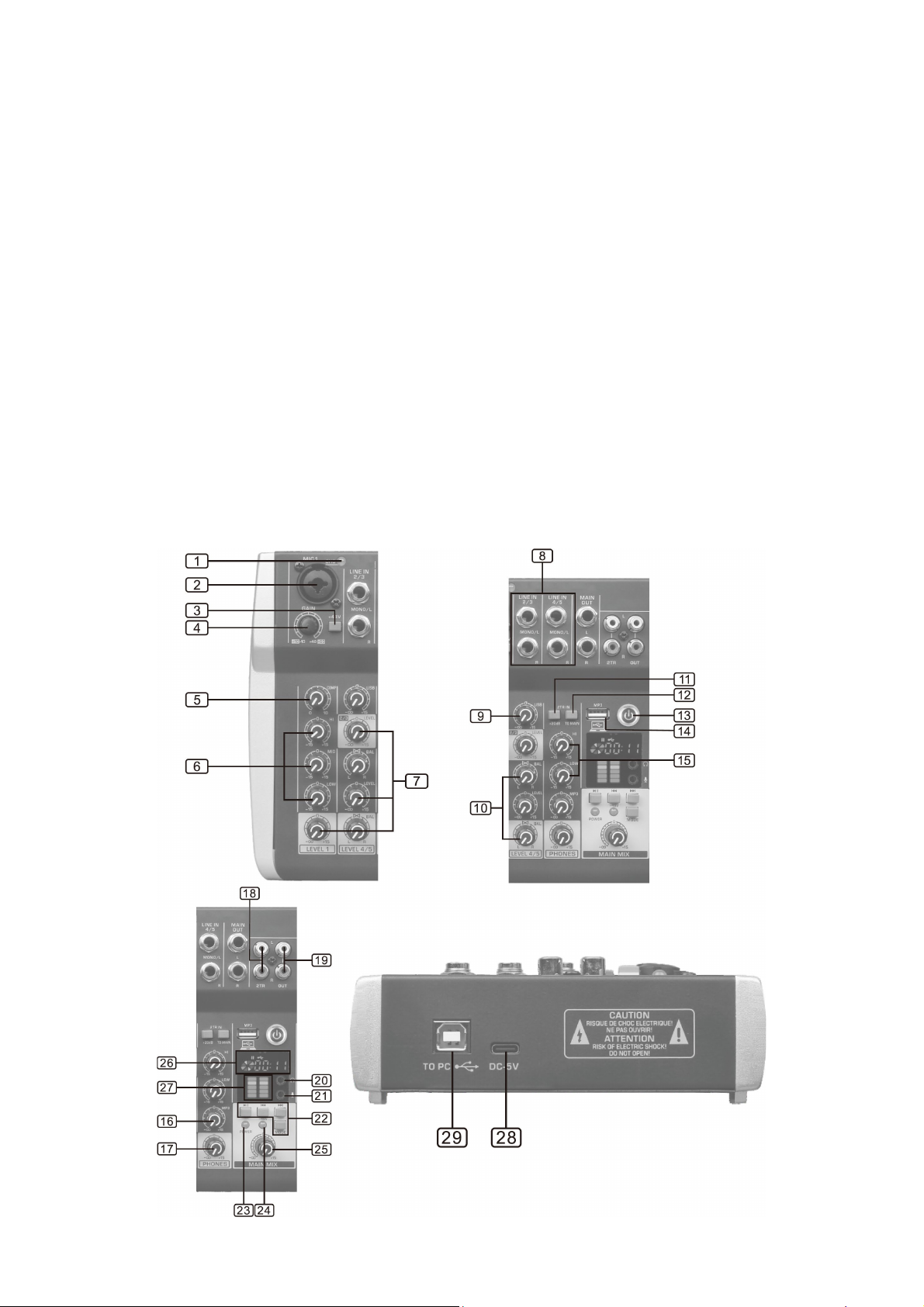

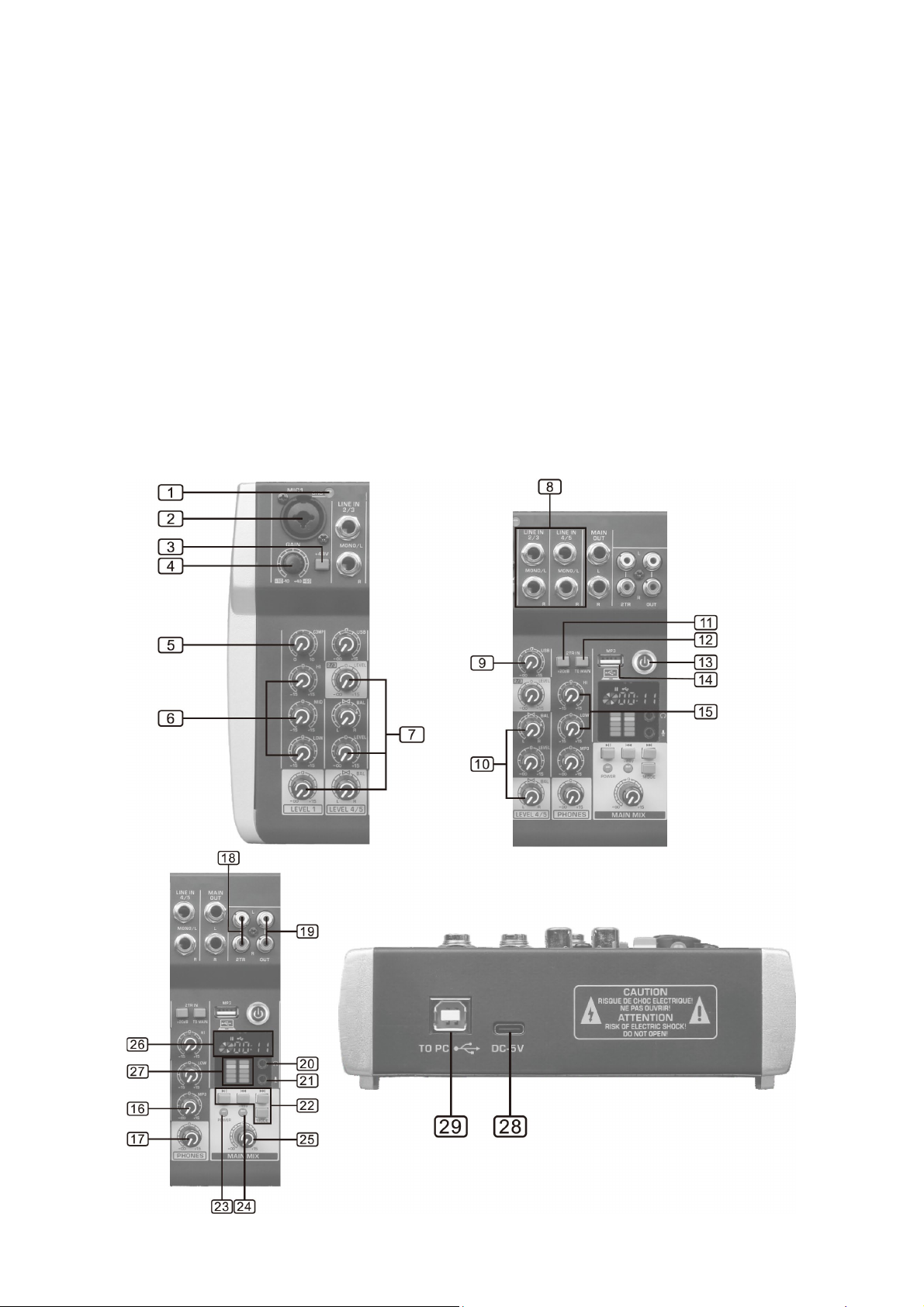

QMX 502/602 - budowa i funkcje
1. Wskaźnik ładowania CHG - czerwone podświetlenie sygnalizuje trwający proces ładowania, a zielone - pełne naładowanie.
2. Wejście combo MIC - XLR/jack 6,3 mm.
3. Przełącznik zasilania Phantom +48V kanału.
4. Kontrola poziomu wzmocnienia (gain) sygnału kanału.
5. Kontrola kompresji sygnału kanału.
6. Kontrola tonów wysokich (LOW), średnich (MID) i niskich (HI).
7. Kontrola poziomu sygnału kanału.
8. Wejścia liniowe LINE IN (MONO/L i R) - niezbalansowane, jack 6,3 mm.
9. Kontrola poziomu sygnału wejścia USB.
10. Kontrola balansu sygnału.
11. Przycisk 2TR IN +20 dB - gdy jest wciśnięty, sygnał wejść 2TR jest zredukowany o 20 dB.
12. Przycisk 2TR IN TO MAIN - gdy jest wciśnięty, sygnał wejść 2TR zostaje przypisany do busa MAIN.
13. Przełącznik zasilania.
14. Wejście USB-A.
4
Page 6
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
15. Kontrola tonów niskich (LOW) i tonów wysokich (HI) dla sygnału MP3.
16. Kontrola poziomu sygnału MP3.
17. Kontrola poziomu sygnału wyjściowego dla wyjścia słuchawkowego.
18. Wejścia 2TR (L i R) - cinch (RCA).
19. Wyjścia OUT (L i R) - cinch (RCA).
20. Wyjście słuchawkowe - jack 3,5 mm.
21. Wejście mikrofonowe - jack 3,5 mm.
22. Przyciski funkcyjne do obsługi odtwarzacza MP3 - odtwarzanie/pauza, następna ścieżka, poprzednia ścieżka, wybór trybu pracy (MODE) - nazwa urządzenia Bluetooth: BT SPEAKER.
23. Wskaźnik zasilania.
24. Wskaźnik zasilania Phantom +48V.
25. Kontrola poziomu sygnału wyjść MAIN OUT (L i R).
26. Wyświetlacz do obsługi odtwarzacza MP3.
27. Wskaźnik sygnału wyjść MAIN OUT (L i R).
28. Wejście zasilania.
29. Gniazdo USB-B.
5
Page 7

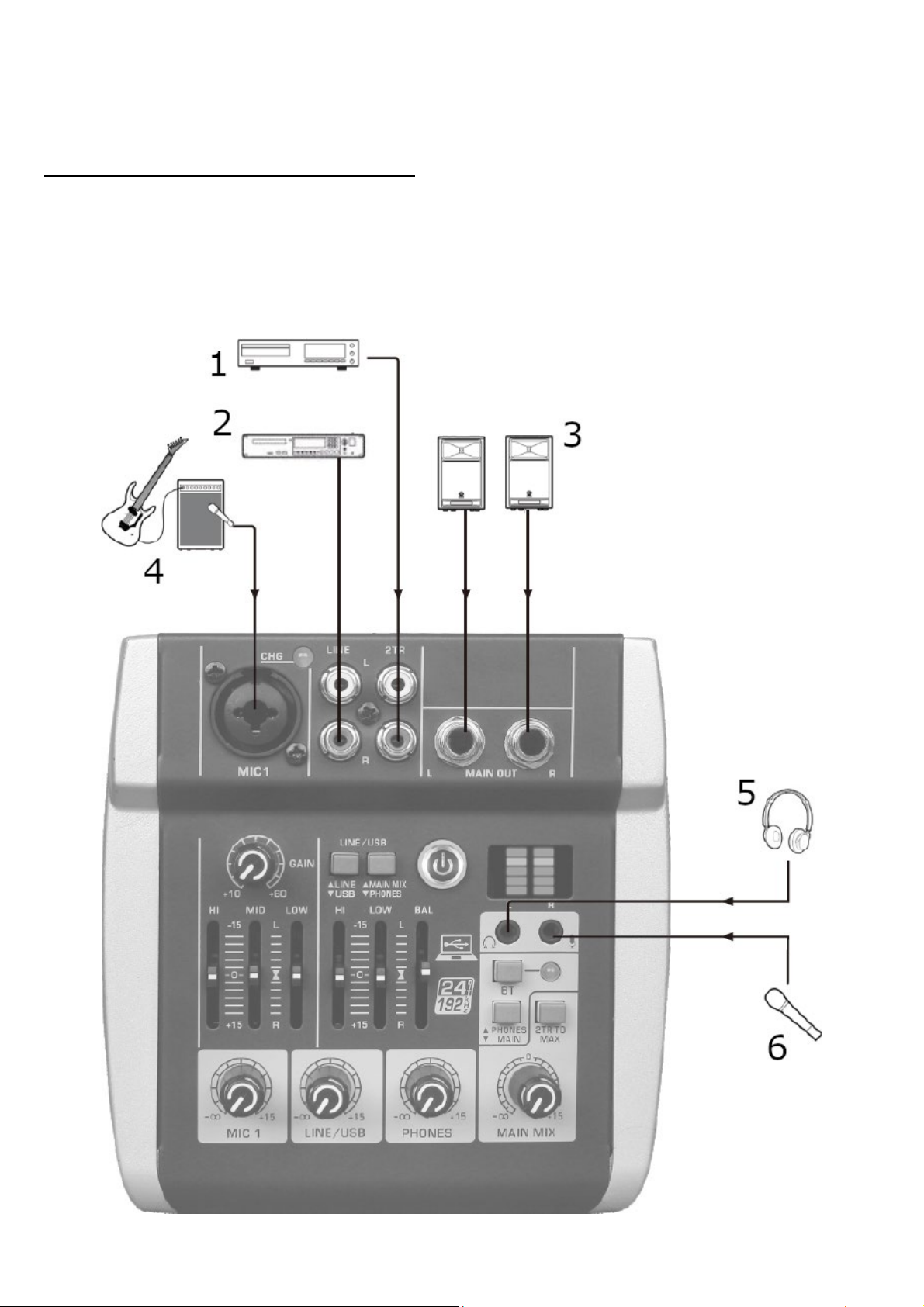

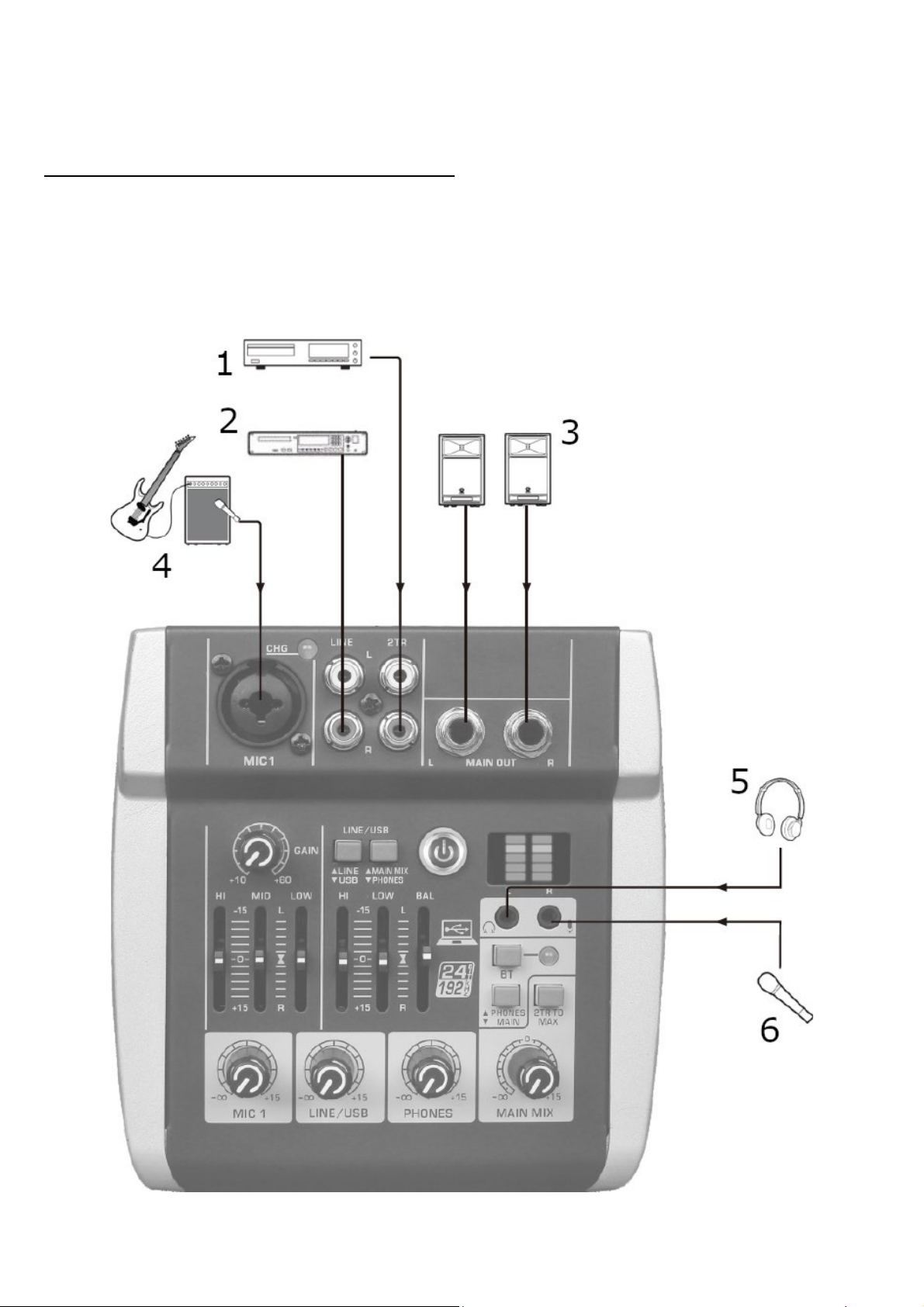

1. Odtwarzacz CD.
4. Gitara elektryczna, wzmacniacz i mikrofon.
2. Odtwarzacz kasetowy.
5. Słuchawki.
3. Kolumny aktywne.
6. Mikrofon (jack 3,5 mm).
Przykłady połączeń z urządzeniami zewnętrznymi
QMX 402
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
6
Page 8

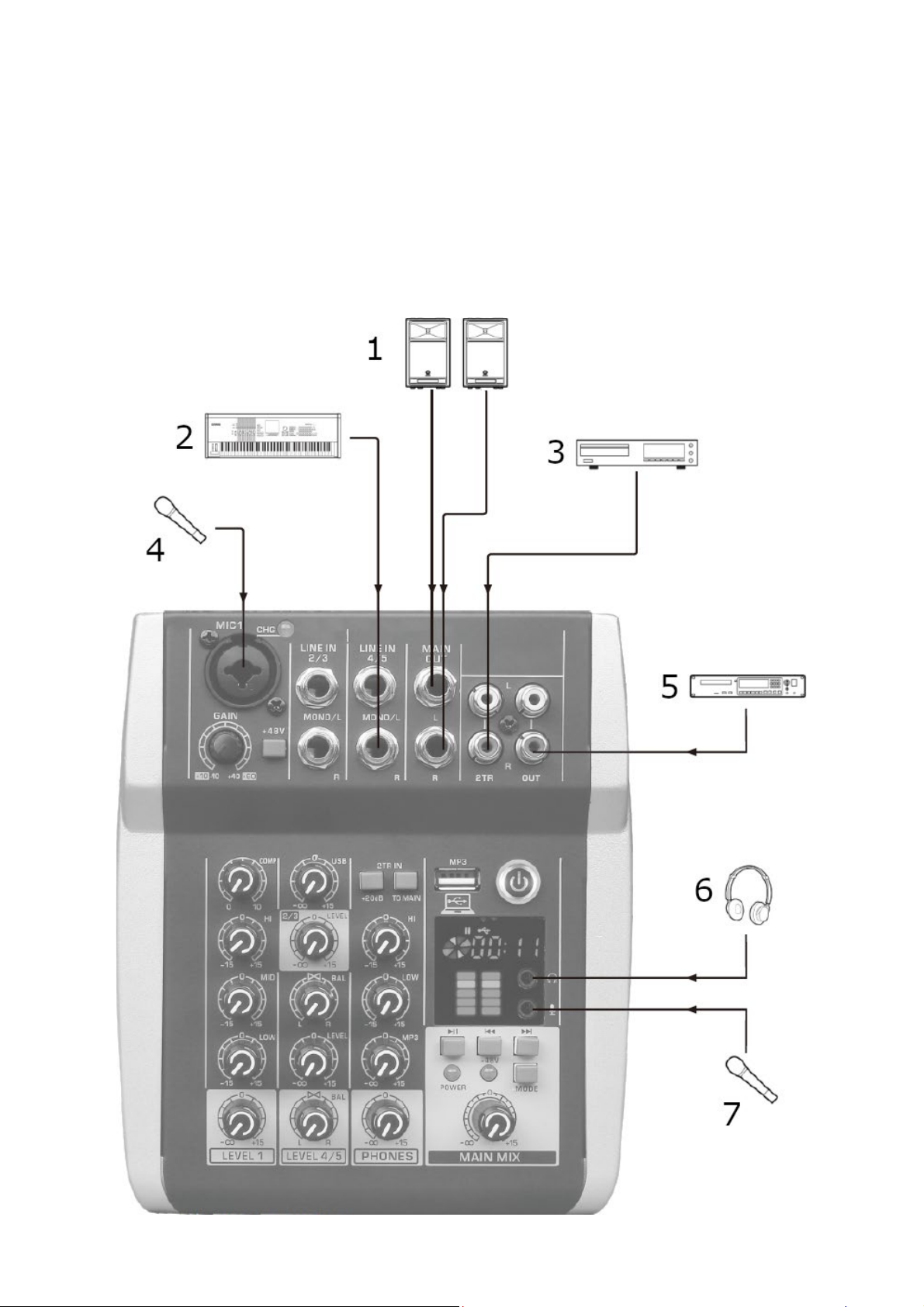

1. Kolumny aktywne.
5. Odtwarzacz kasetowy.
2. Keyboard elektroniczny.
6. Słuchawki.
3. Odtwarzacz CD.
7. Mikrofon (jack 3,5 mm).
4. Mikrofon (XLR/jack 6,3 mm).
QMX 502
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
7
Page 9

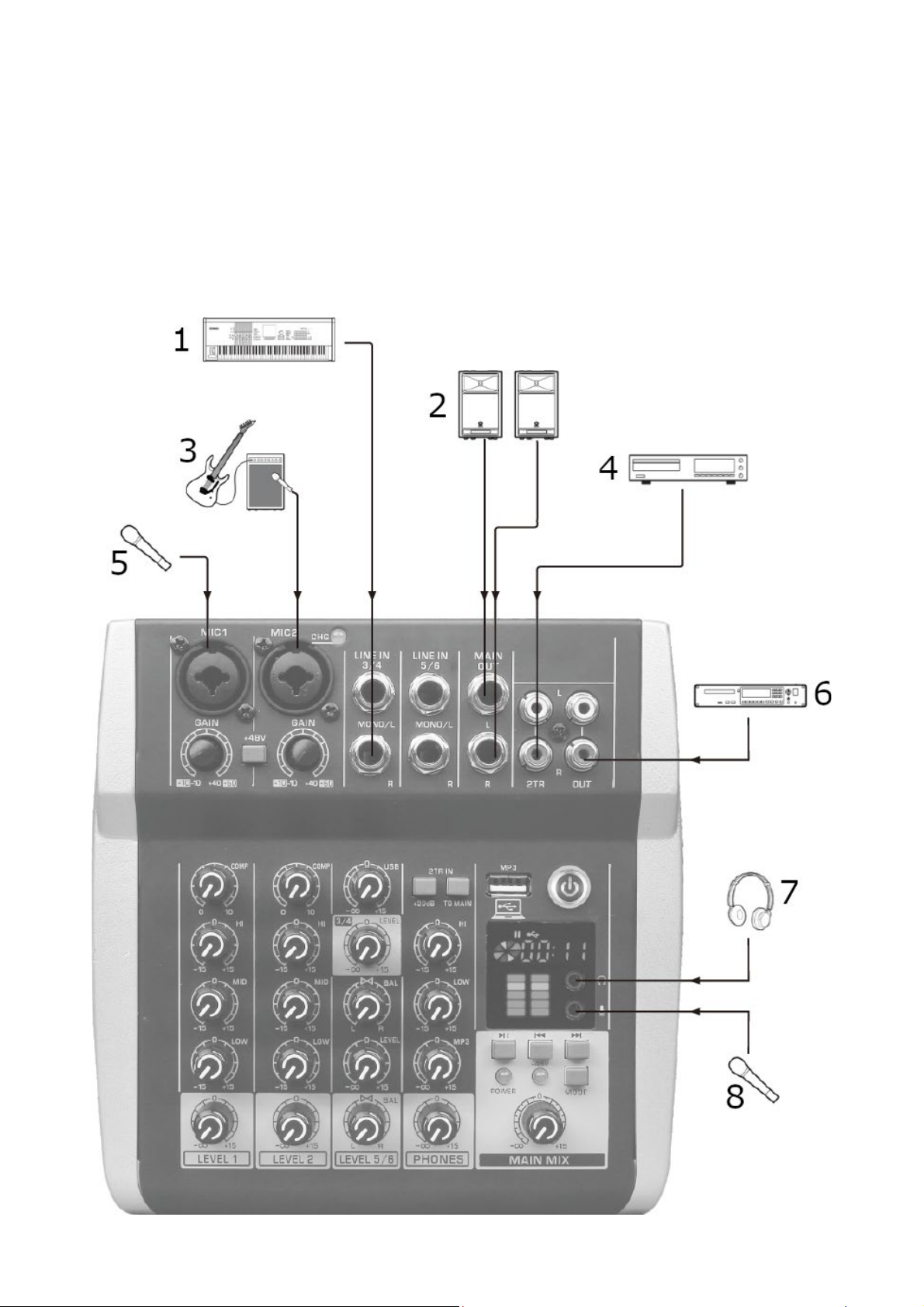

1. Keyboard elektroniczny.
5. Mikrofon (XLR/jack 6,3 mm).
2. Kolumny aktywne.
6. Odtwarzacz kasetowy.
3. Gitara elektryczna, wzmacniacz i mikrofon.
7. Słuchawki.
4. Odtwarzacz CD.
8. Mikrofon (jack 3,5 mm).
QMX 602
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
8
Page 10
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku
z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się
do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty
sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu
elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
9
Page 11
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
ENGLISH
Table of contents
Safety rules .............................................................................................................................. 11
Maintenance ............................................................................................................................ 11
Operation ................................................................................................................................. 12
Information about used electrical and electronic equipment .................................................... 18
10
Page 12
After receiving the product, please unpack and check whether it is complete and whether there is any
product and contact the dealer or manufacturer as soon as possible.
WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol
environmental standards.
Safety rules
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Please read the user manual in detail before use. Please also keep it for future reference. The man-
ual contains rules for the safe use of the device.
‐‐1 m
damage caused by transportation. If there is damage caused by transportation, please do not use this
indicates that this product must not be disposed of with household waste, according to the EU and
your national law. In order to prevent potential damage to the environment or health, the used product
must be recycled. In accordance with current legislation, unusable electrical and electronic devices
must be collected separately at the designated facilities for recycling, acting on the basis of applicable
The product described in this manual comply with European directives and it is therefore CE marked.
Keep the device away from children and unqualified persons. The manufacturer is not liable for dam-
age caused by improper use.
Before use, make sure the housing is not damaged.
Ensure a minimum distance of 1 m between the device and flammable materials.
The device operates on the power supply marked on the housing – do not connect to a power supply
with different parameters. Ensure that the device and the power source are grounded. Disconnect
the device from the power supply before removing the housing or performing maintenance. If interfer-
ence occurs during operation, immediately disconnect the power cable from the power source! Dis-
connect the product from the power supply by pulling on the power plug – do not pull directly on the
wire! If you find the power cable is damaged – do not use it!
The device for indoor use, do not expose to prolonged moisture. Do not expose the product to direct
Do not install the device on a surface subjected to vibration. The optimal ambient operating tempera-
ture of the device is -15°C - 40°C. Do not use the device for more than 10 hours! Do not disassemble
and/or reassemble the product! Keep away from corrosive liquids to prevent the product from dam-
age! Avoid exposure of product to extreme temperatures below 10°C or above 60°C and high humid-
ity! Keep the product out of reach of children and pets! Do not allow the product to come into contact
with sharp objects! Avoid use during storm to prevent damage or electrical shock!
sunlight or other lighting devices.
Maintenance
1. Any damage caused by improper use or attempted repair is not covered by the warranty. There are
no service parts inside the packaging, repairs may only be carried out by authorized service center.
2. Do not allow the device to come into contact with oil, grease or any similar liquid.
3. Regular cleaning allows of long term use and maintains proper operation. Use a soft cloth to clean
the device.
11
Page 13
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Operation
Connect the device to a power source, observing safety rules. Start the device with the power switch.
Start using the device. After you have finished using the device, turn it off using the power switch.
Disconnect the device from the power source, observing safety rules.
QMX 402 - structure and features
12
Page 14
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
1. CHG charging indicator - red backlight indicates charging in progress, and green backlight indicates
full charge.
2. MIC1 combo input - XLR/6.3 mm jack.
3. Control of signal gain level.
4. Graphic equalizer of high (LOW), medium (MID) and low (HI) tones with balance control (L/R) - 3band.
5. MIC1 input signal level control.
6. LINE (L/R) and 2TR (L/R) inputs - cinch (RCA).
7. LINE/USB input source selection switch.
8. MAIN MIX/headphone output source selection switch.
9. Headphone output signal level control.
10. LINE/USB input signal level control.
11. Power switch.
12. MAIN OUT (L and R) outputs - 6.3 mm jack.
13. Signal level indicator for MAIN OUT (L and R) outputs.
14. Headphone output - 3.5 mm jack.
15. Microphone input - 3.5 mm jack.
16. BT switch - turning on/off Bluetooth of the device
17. Bluetooth indicator - when Bluetooth is on, the indicator is backlit.
18. PHONES MAIN switch - select output for Bluetooth signal; when pressed - MAIN output, when not
pressed - headphone output.
19. 2TR TO MIX switch - when pressed, the 2TR output signal is assigned to the MAIN bus.
20. MAIN OUT output signal level control.
21. Power input.
22. USB-B socket.
QMX 502/602 - structure and features
1. CHG charging indicator - red backlight indicates charging in progress, and green backlight indicates
full charge.
2. MIC combo input - XLR/jack 6.3 mm.
3. +48V Phantom power switch of channel.
4. Control of gain level of the channel signal.
5. Channel signal compression control.
6. Control of high (LOW), medium (MID) and low (HI) tones.
7. Control of channel signal level.
8. LINE IN (MONO/L and R) line inputs - unbalanced, 6.3 mm jack.
9. USB input signal level control.
10. Signal balance control.
11. 2TR IN +20 dB button - when pressed, the signal of 2TR inputs is reduced by 20 dB.
12. 2TR IN TO MAIN button - when pressed, the signal of the 2TR inputs is assigned to the MAIN bus.
13. Power switch.
14. USB-A input.
15. Bass (LOW) and treble (HI) control for MP3 signal.
16. MP3 signal level control.
17. Output level control for headphone output.
13
Page 15
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
18. 2TR (L and R) inputs - cinch (RCA).
19. OUT (L and R) outputs - cinch (RCA).
20. Headphone output - 3.5 mm jack.
21. Microphone input - 3.5 mm jack.
22. Function buttons for MP3 player operation - play/pause, next track, previous track, operation mode
selection (MODE) - Bluetooth device name: BT SPEAKER.
23. Power indicator.
24. Phantom +48V power supply indicator.
25. Signal level control of MAIN OUT (L and R) outputs .
26. Display for MP3 player operation.
27. MAIN OUT (L and R) outputs signal indicator.
28. Power input.
29. USB-B socket.
14
Page 16
1. CD player.
4. Electric guitar, amplifier and microphone.
2. Recorder.
5. Headphones.
3. Loudspeakers.
6. Microphone (3.5 mm jack).
Exemplary connections with external devices
QMX 402
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
15
Page 17
1. Loudspeakers.
5. Recorder.
2. Electronic keyboard.
6. Headphones.
3. CD player.
7. Microphone (3.5 mm jack).
4. Microphone (XLR/6.3 mm jack).
QMX 502
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
16
Page 18
1. Electronic keyboard.
5. Microphone (XLR/6.3 mm jack).
2. Loudspeakers.
6. Recorder.
3. Electric guitar, amplifier and microphone.
7. Headphones.
4. CD player.
8. Microphone (3.5 mm jack).
QMX 602
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
17
Page 19
DNA QMX 402/502/602
Instrukcja obsługi / User Manual
Information about used electrical and electronic equipment
The main goal of European and national law regulations is to reduce the amount of waste produced
from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery
and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out
that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return
it to authorized collector after its use. However, it should be remembered that products classified
as electrical or electronic equipment should be disposed of at authorized collection points.
18
Loading...
