FU VOCAL SET
USER MANUAL
INSTRUKCJA OBSŁUGI
Page 2
POLSKI
Specyfikacja techniczna
Modulacja: ∏/4 – DQPSK
Zakres częstotliwości: 518-542MHz, 100CH
Współczynnik próbkowania: 48KHz
Prędkość przesyłania danych: 204.8Kbps
Zakres dynamiki: >90dB
Całkowite zniekształcenia harmoniczne: <0.1%
Opóźnienie transmisji audio: <3ms
Stosunek dźwięku do szumów: >96dB
Pasmo przenoszenia: 30~20KHz
Czułość RX: <-94dBm
Wskazówki pomagające w uzyskaniu najlepszego efektu
Odbiornik i antena powinny być w stosunkowo dostępnym miejscu, w linii prostej
Nie należy montować odbiornika w pobliżu metalowych powierzchni i urządzeń cyfrowych
mogących powodować zakłócenia (jak odtwarzacze CD, komputery, itp.)
Staraj się ustawiać odbiornik na wysokości 1,5m od ziemi i w odległości 1m od ściany

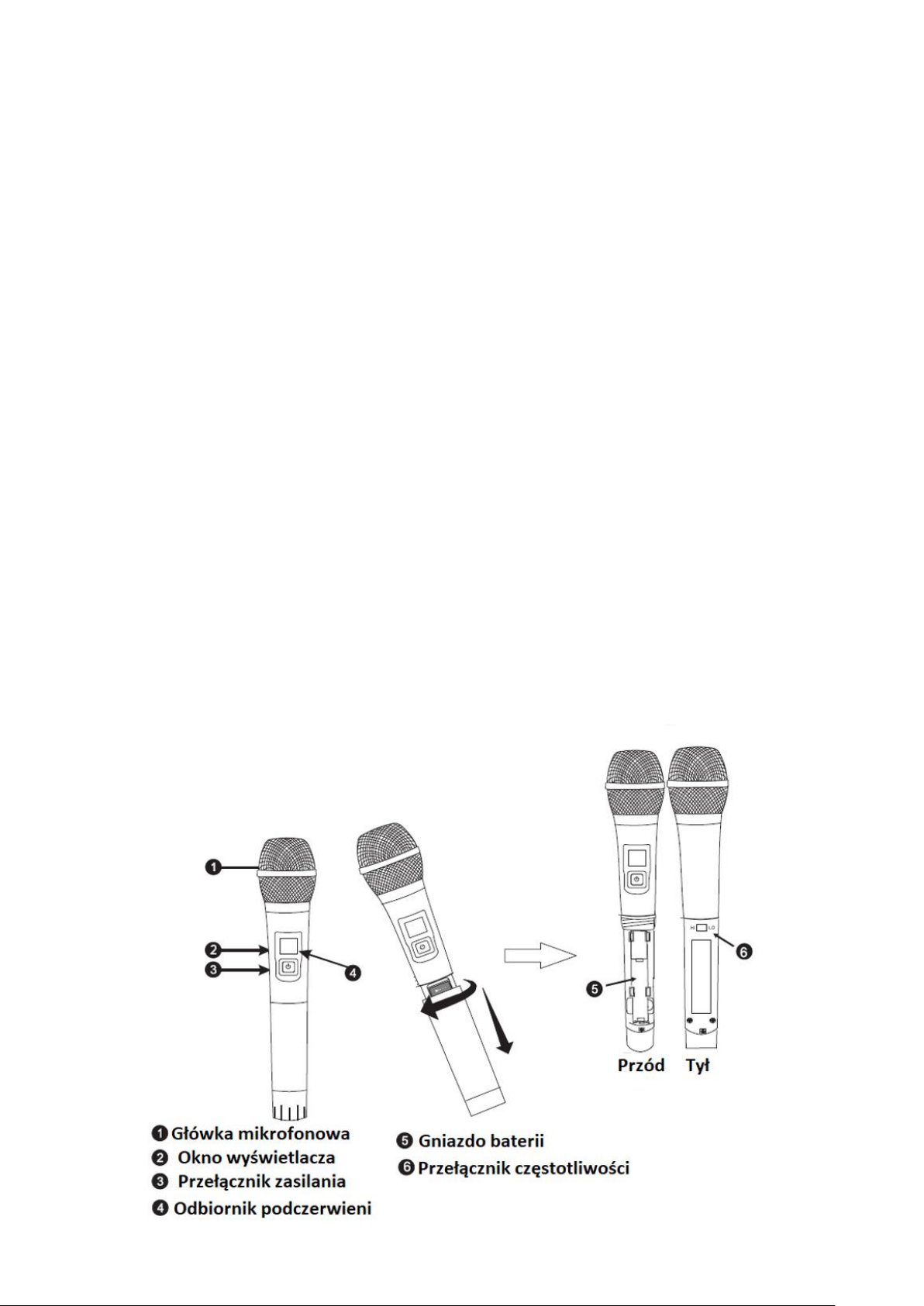

1. Nadajnik doręczny
1) Główne funkcje
Page 3

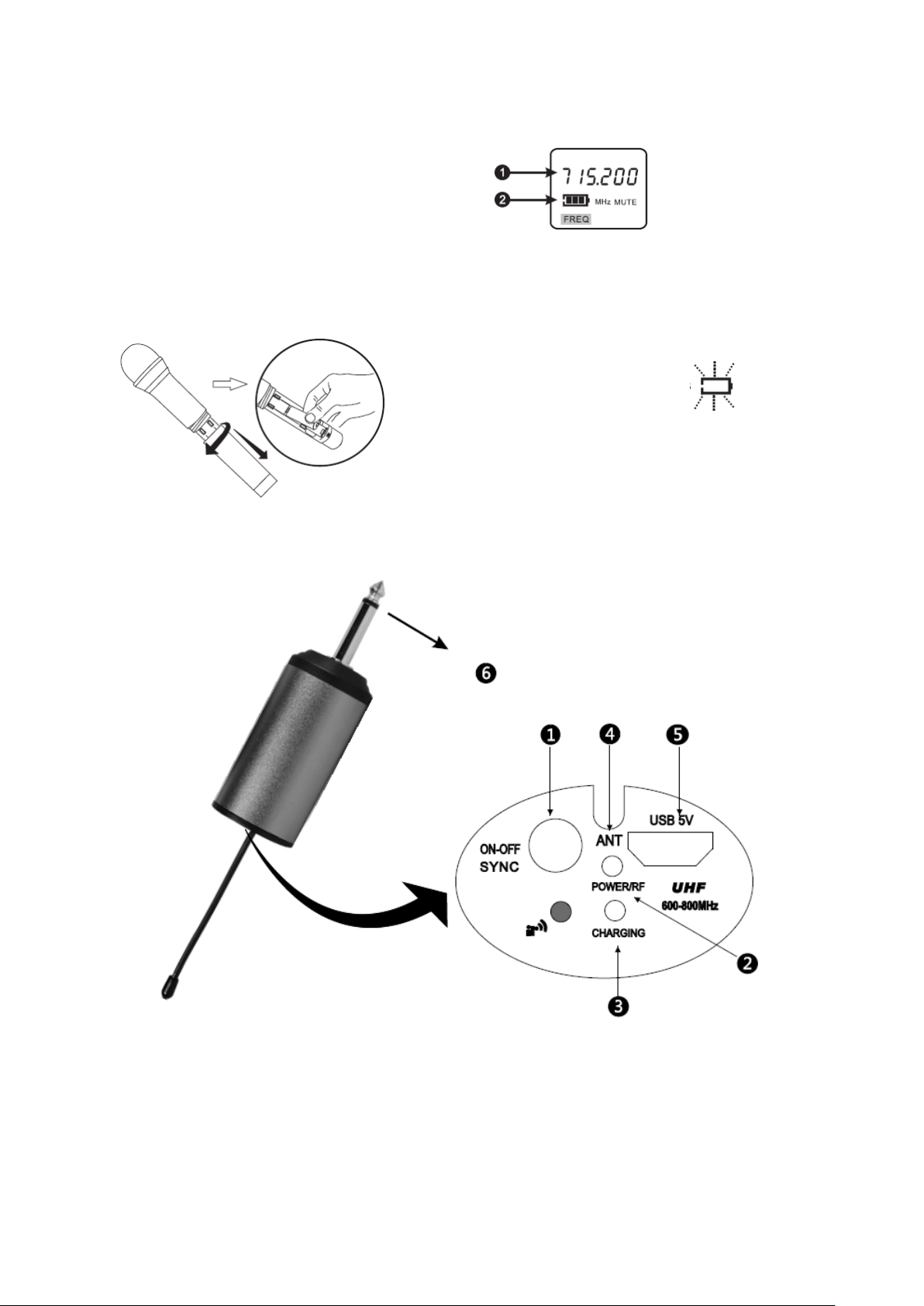

2) Zawartość wyświetlacza nadajnika
1 Częstotliwość pracy nadajnika
2 Wskaźnik baterii
3) Wymiana baterii
Dwie baterie powinny wystarczyć na 8 godzin pracy. W
momencie gdy wskaźnik baterii pokazuje oznacza
to, że należy wymienić baterię. Aby tego dokonać należy
postępować jak na rysunku po lewej stronie.
2. Funkcje odbiornika
1 Przełącznik zasilania
4 Antena
2 Wskaźnik zasilania/sygnału
5 Gniazdo zasilacza DC 5V
3 Wskaźnik naładowania baterii
naładuj baterię jeśli mruga
6 Złącze sygnału Jack
Page 4

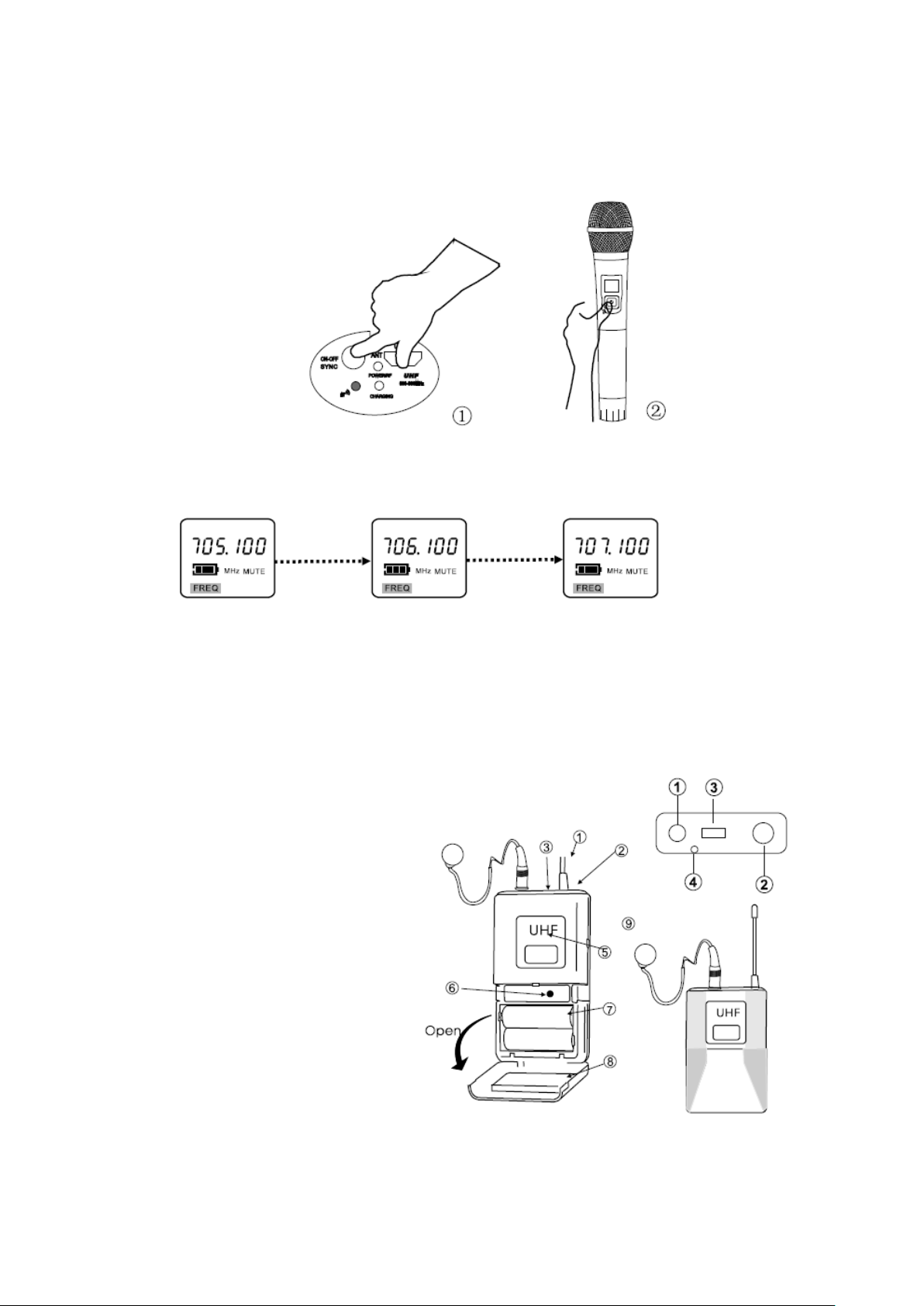

3. Wybór częstotliwości odbiornika
Krok 1. Naciśnij przycisk ON-OFF odbiornika, włącz odbiornik.
Krok 2. Naciśnij i przytrzymaj przycisk ON-OFF mikrofonu, włącz mikrofon.
Krok 3. Naciśnij przycisk ON-OFF jeden raz, a mikrofon i częstotliwość odbiornika zostaną
zmienione w tym samym czasie.
(wyświetlacz mikrofonu)
Uwaga: Gdy mikrofon i odbiornik działają, naciśnięcie i przytrzymanie przycisku ON-OFF spo-
woduje ich wyłączenie.
4. Funkcje nadajnika przypaskowego
Budowa
1) Antena
2) Gniazdo sygnału
3) Wyświetlacz częstotliwości
4) Wskaźnik zasilania
5) Wyświetlacz LCD
6) Port IR
7) Miejsce na baterie
8) Pokrywa baterii
9) Główka mikrofonowa
Page 5
Wymiana baterii
5. Rozwiązywanie problemów
Problem
Status
Rozwiązanie
Brak
dźwięku lub
mała gło-
śność
Wyświetlacz nadajnika jest
wyłączony
Włącz nadajnik. Upewnij się, że znaczniki baterii +/- pasują do
gniazda baterii.
Wymień baterię na nową.
Wyświetlacz odbiornika jest
wyłączony
Upewnij się, że zasilacz jest podłączony do prądu oraz do
gniazda z tyłu odbiornika. Sprawdź podawane zasilanie oraz
napięcie, czy jest zgodne z zalecanym.
Wyświetlacz pokazuje brak
sygnału RF
Zwiększ głośność odbiornika. Sprawdź połączenie kablowe
pomiędzy odbiornikiem, a mikserem.
Wyświetlacz pokazuje brak
sygnału RF. Wskaźniki nadaj-
nika i odbiornika się świecą.
Rozciągnij antenę odbiornika w pionie.
Odsuń odbiornik od metalowych powierzchni.
Sprawdź czy nie ma przeszkód pomiędzy nadajnikiem a od-
biornikiem.
Zbliż nadajnik do odbiornika.
Upewnij się, że nadajnik i odbiornik używają tej samej często-
tliwości.
Zniekształce-
nie dźwięku
lub wybu-
chowe
dźwięki
Wyświetlacz pokazuje obec-
ność sygnału RF
Usuń pobliskie urządzenia mogące powodować zakłócenia
(jak odtwarzacze CD, komputery, douszny system odsłu-
chowy, etc.)
Zmień częstotliwość nadajnika i odbiornika.
Wymień baterię nadajnika.
Jeśli używasz kilku zestawów ustaw większe odległości po-
między ich kanałami
Nie można
włączyć na-
dajnika
Nadajnik się nie włącza lub
włącza się na chwilę i auto-
matycznie wyłącza
Wymień baterię nadajnika.
Page 6

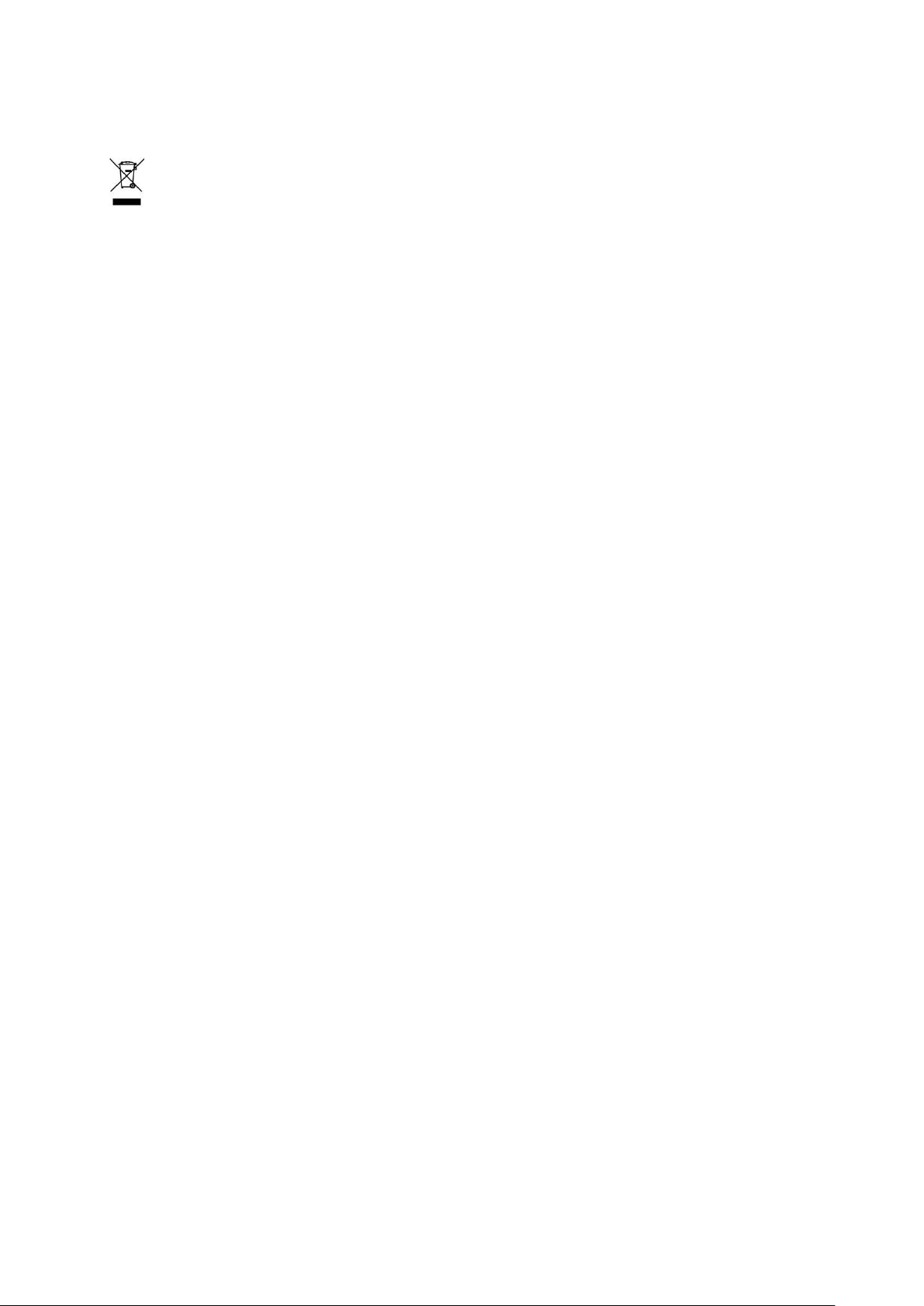

UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty pro-
dukt należy poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia
sprzęt elektryczny i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zużytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie
obowiązujących norm ochrony środowiska.
Informacja o zużytym sprzęcie elektrycznym i elektronicznym
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych
ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska
naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla
gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu elektrycznego
lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.
