DLD-72 MKII
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 101205
HANDBUCH
DEUTSCH
Page 2
Bestellnummer: 101205
DLD-72 MKII
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Auspacken ................................................................................................................................................................. 2
Sicherheitshinweise ................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ......................................................................................................................... 3
Netzanschlüsse........................................................................................................................................................... 4
Rückgabe ................................................................................................................................................................... 4
Reklamationen........................................................................................................................................................... 4
Beschreibung des Geräts ................................................................................................................................................ 5
Übersicht ...................................................................................................................................................................... 5
Vorderseite .................................................................................................................................................................. 5
Rückseite ..................................................................................................................................................................... 6
Installation ........................................................................................................................................................................... 7
Setup und Betrieb .............................................................................................................................................................. 7
Systemeinstellungen ......................................................................................................................................................... 7
Funktionen .......................................................................................................................................................................... 8
01) Color (Farbe) ....................................................................................................................................................... 8
02) Adjust (Anpassen) ............................................................................................................................................... 9
03) OSD ........................................................................................................................................................................ 9
04) Function (Funktion) ...........................................................................................................................................10
05) Exit (Verlassen) ...................................................................................................................................................11
Wartung .............................................................................................................................................................................12
Fehlersuche ......................................................................................................................................................................12
Technische Daten ............................................................................................................................................................13
1
Page 3
Bestellnummer: 101205
DLD-72 MKII
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Lieferumfang:
• DMT DLD-72 MKII
• 2m-Netzkabel mit Schuko-Stecker
• Bedienungsanleitung
Sicherheitshinweise
Alle Personen, die dieses System installieren, bedienen und warten, müssen:
• dafür qualifiziert sein und
• die Anweisungen in dieser Bedienungsanleitung beachten.
Versichern Sie sich bitte vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten
hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es
nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen am System entstehen, keine
Haftung übernehmen.
Dieses System enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem System entstehen.
2
Page 4
Bestellnummer: 101205
DLD-72 MKII
Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
Der Massekontakt darf niemals abgeklebt werden.
Achten Sie darauf, dass keine Kabel herumliegen.
Führen Sie keine Objekte in die Belüftungsschlitze ein.
Schließen Sie dieses System nie an ein Dimmerpack an.
Schalten Sie das System nicht in kurzen Abständen ein und aus, da das die Nutzungsdauer des
Systems verkürzt.
Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor.
Der Eingangssignalpegel sollte nicht höher sein als notwendig, um die volle Ausgabeleistung zu
erreichen.
Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
Trennen Sie das System immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
Stellen Sie sicher, dass Sie nur die richtigen Kabeltypen und nur einwandfreie Kabel verwenden.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das System und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
Schalten Sie das Gerät aus, wenn Sie das Netzkabel oder die Signalkabel austauschen oder den
Schalter für den Eingangsmodus betätigen.
Vermeiden Sie Masseschleifen! Schließen Sie die Endstufen und den Mixer an denselben Stromkreis
an, damit die Phasen übereinstimmen.
Trennen Sie das System unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
Schalten Sie das System nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport).
Das entstehende Kondenswasser könnte das System beschädigen.
Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat.
Schalten Sie Ihr DMT-Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren DMT-Händler.
Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
Dieses System ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Systems.
Wenn das Gerät nicht so verwendet wird wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag,
etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen!
3
Page 5
Bestellnummer: 101205
DLD-72 MKII
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NULL
GELB-GRÜN
GRÜN
GRÜN
ERDUNG
Rückgabe
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen.
Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle
Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die
zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite an
unter 0031-455667723 oder schreiben Sie ein E-Mail an [email protected] und fordern Sie eine RMANummer an, bevor Sie die Ware versenden. Sie sollten die Modellnummer und die Seriennummer sowie
eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle
Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das
Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir
empfehlen Ihnen, die Verwendung von UPS-Verpackungen oder die Produkte doppelt zu verpacken. So
sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name
02) Ihre Anschrift
03) Ihre Telefonnummer
04) Eine kurze Problembeschreibung
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
4
Page 6
Bestellnummer: 101205
DLD-72 MKII
Übersicht
Abb. 01
Vorderseite

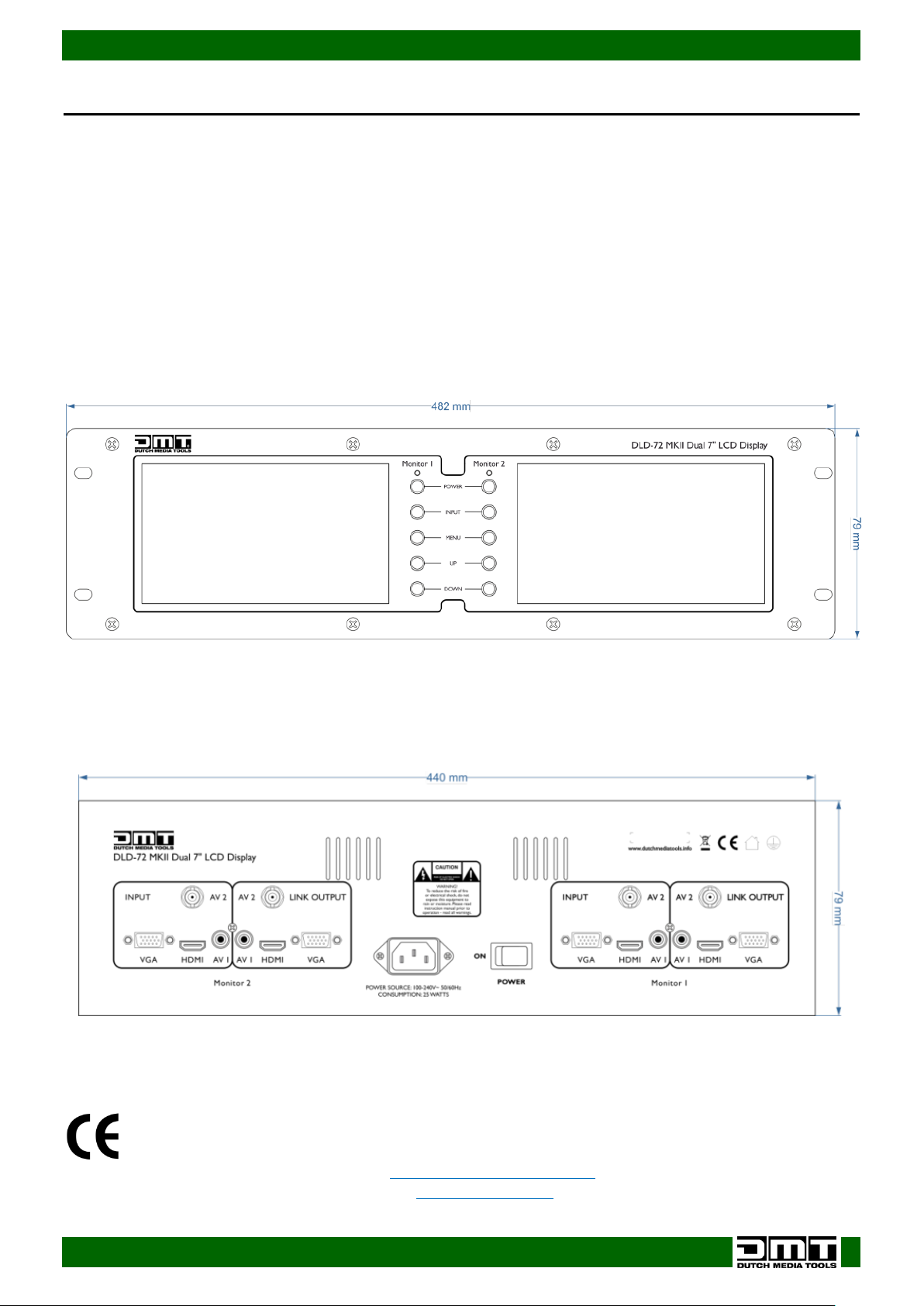

Abb. 02
Beschreibung des Geräts
Funktionen
Der DMT DLD-72 ist ein professioneller Doppelmonitor für den Einbau in ein Rack. Er kann zum VJMonitoring, für Überwachungssysteme und andere Multimediaanwendungen genutzt werden, bei denen
eine Überwachung notwendig ist. Er ist mit den handelsüblichen Eingängen (BNC, RCA und S-Video)
ausgestattet. Sie können die Bildschirmeinstellungen mit einfachen separaten Menüs für jeden Bildschirm
vornehmen.
• Zwei 7''-LCD-Displays
• 3HE-19”-Einschubgerät
• BNC-, VGA-, HDMI- & RCA-Eingänge
• 7”-TFT-Monitore
• Menü für Bildschirmeinstellungen

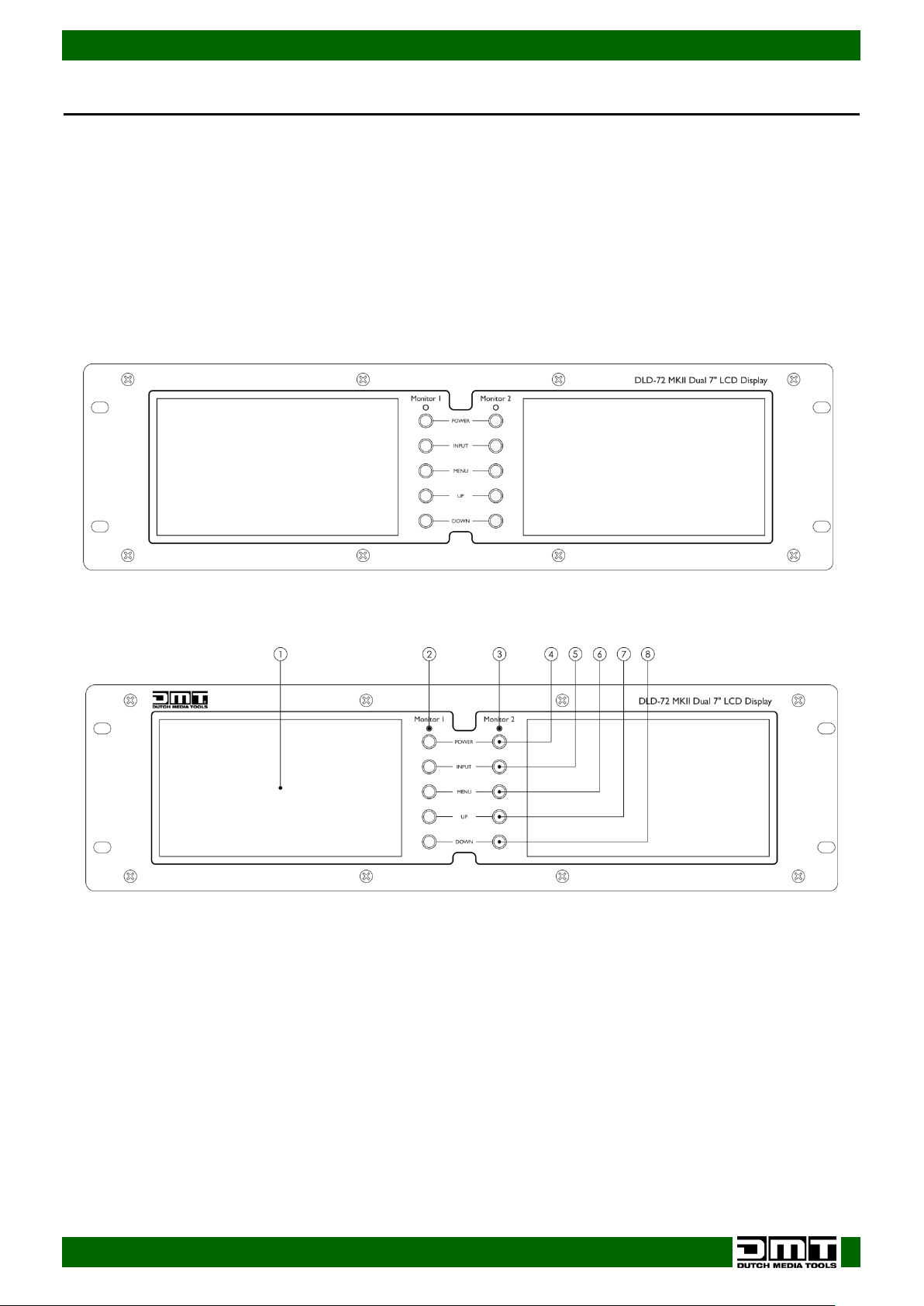

01) LCD-Display
02) LED-Ein/Aus-Anzeige Monitor 1
03) LED-Ein/Aus-Anzeige Monitor 2
04) Netzschalter
Drücken Sie diese Taste, um einen oder beide Monitore zu aktiveren.
05) Eingang
Zum Wechseln zwischen den Eingangssignalen HDMI, AV1, AV2 und VGA.
06) Menu-Taste
Drücken Sie diese Taste, um ein Menü oder Untermenü aufzurufen.
07) Up-Taste
Mit dieser Taste können Sie die Parameter auf dem Bildschirmmenü auswählen und einstellen.
08) Down-Taste
Mit dieser Taste können Sie die Parameter auf dem Bildschirmmenü auswählen und einstellen.
5
Page 7
Bestellnummer: 101205
DLD-72 MKII
Rückseite

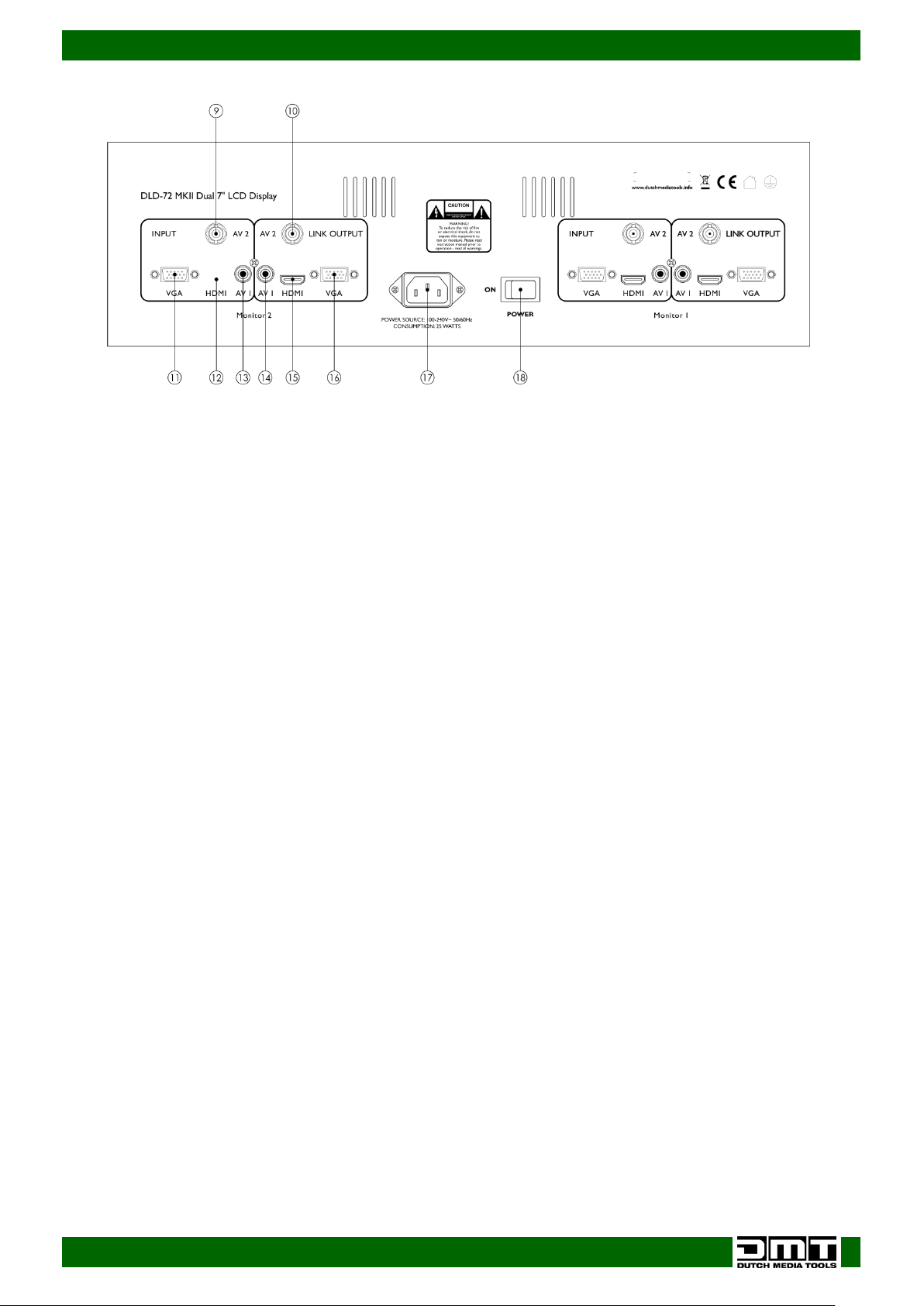

Abb. 03
09) BNC-Videoeingang (AV2)
Verbinden Sie den koaxialen Videoausgang eines Mediengeräts mit diesem Eingang.
10) BNC-Videoausgang (AV2)
Verbinden Sie den koaxialen Eingang eines anderen Monitors, Bildschirms oder Fernsehgeräts mit diesem
gepufferten Ausgang.
11) VGA-Eingang
Verbinden Sie den Composite-Videoausgang eines Mediengeräts mit diesem Eingang.
12) HDMI-Eingang
Zum Anschließen des Geräts an einen Laptop oder einen Fernseher, um deren Inhalte auf dem Gerät
anzuzeigen.
13) Composite-Videoeingang (AV1)
Verbinden Sie den Composite-Videoausgang eines Mediengeräts mit diesem Eingang.
14) Composite-Videoausgang (AV1)
Verbinden Sie den Composite-Eingang eines anderen Monitors, Bildschirms oder Fernsehgeräts mit
diesem gepufferten Ausgang.
15) HDMI-Ausgang
Zum Anschließen des Geräts an einen Laptop oder einen Fernseher, um den Inhalt des Geräts darauf
anzuzeigen.
16) VGA-Ausgang
Verbinden Sie den Composite-Videoeingang eines Mediengeräts mit diesem Ausgang.
17) IEC-Stromanschluss
An diesen Anschluss wird das mitgelieferte Netzkabel angeschlossen.
Schließen Sie das eine Ende des Netzkabels an diesen Anschluss an und stecken Sie das andere in eine
Steckdose.
Betätigen Sie den Netzschalter (18), um das Gerät einzuschalten.
18) Netzschalter (Power)
Dies ist der Hauptnetzschalter. Er dient zum Einschalten des Geräts.
6
Page 8
Bestellnummer: 101205
DLD-72 MKII
Abb. 04
Installation
Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Die Angaben zur Stromversorgung sind auf der
Rückseite der Anlage abgedruckt.
Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 240V angeschlossen werden und
umgekehrt.
Anschluss:
01) Schalten Sie das Gerät mit dem Netzschalter (18) aus.
02) Schließen Sie den DLD-72 MKII mit den entsprechenden Kabeln an Ihre Videogeräte an.
ACHTUNG: Das Gerät muss ausgeschaltet sein, wenn Sie die Kabel anschließen.
03) Schalten Sie das Gerät mit dem Netzschalter (18) aus.
Systemeinstellungen
Hinweis: Um die Anweisungen besser verständlich zu machen, beziehen Sie sich immer auf Monitor 1.
Die Bedienung von Monitor 2 erfolgt auf die gleiche Art und Weise. Die gleichzeitige Erwähnung beider
Monitore würde nur zu unnötigen Missverständnissen führen.
Wenn Sie auf Menu (06) drücken, wird das Hauptmenü angezeigt.
Verwenden Sie die Tasten Up (07) und Down (08), um die folgenden Menüs aufzurufen:
01) Color (Farbe)
02) Adjust (Anpassen)
03) OSD
04) Function (Funktion)
05) Exit (Verlassen)
7
Page 9
Bestellnummer: 101205
DLD-72 MKII

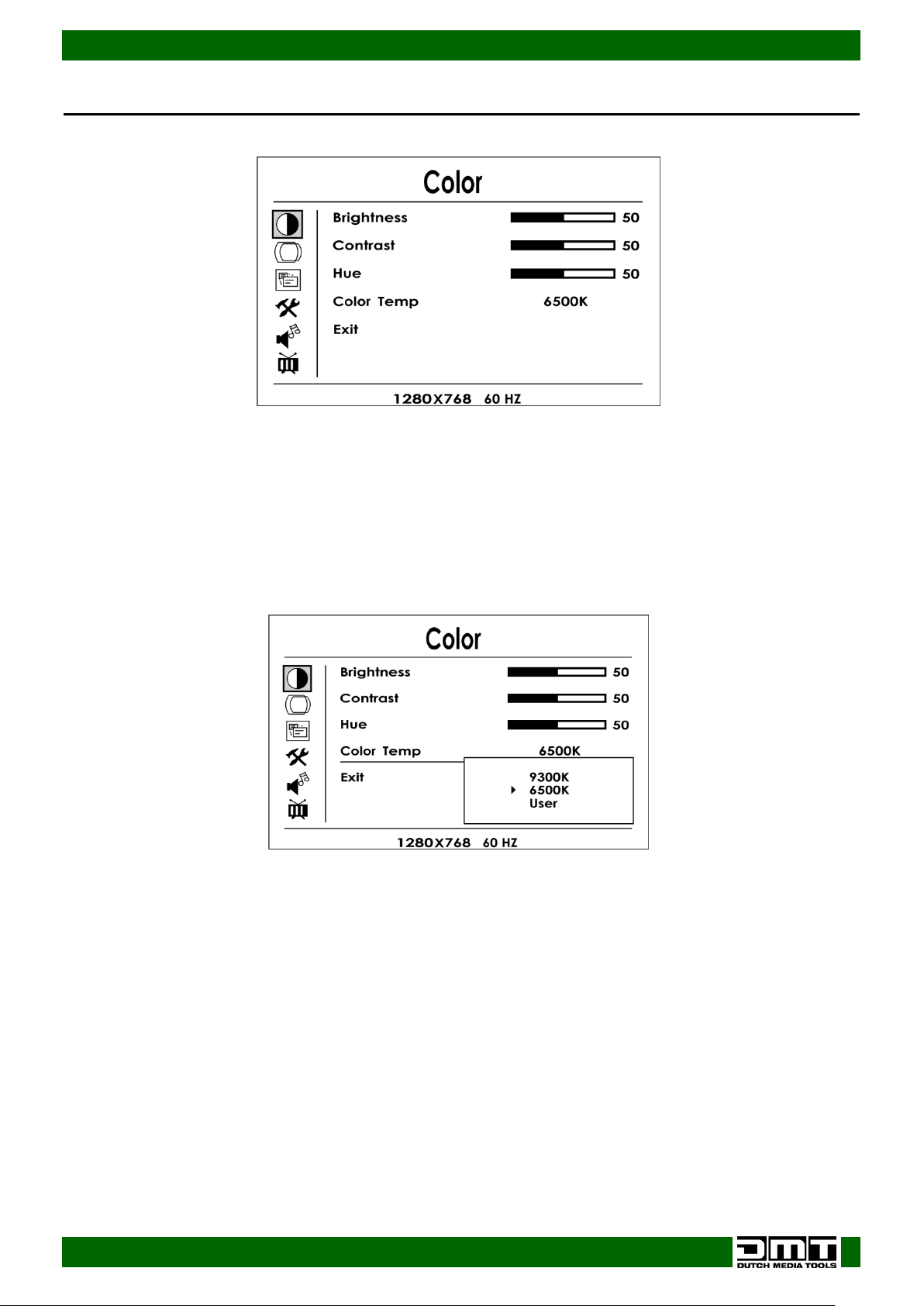

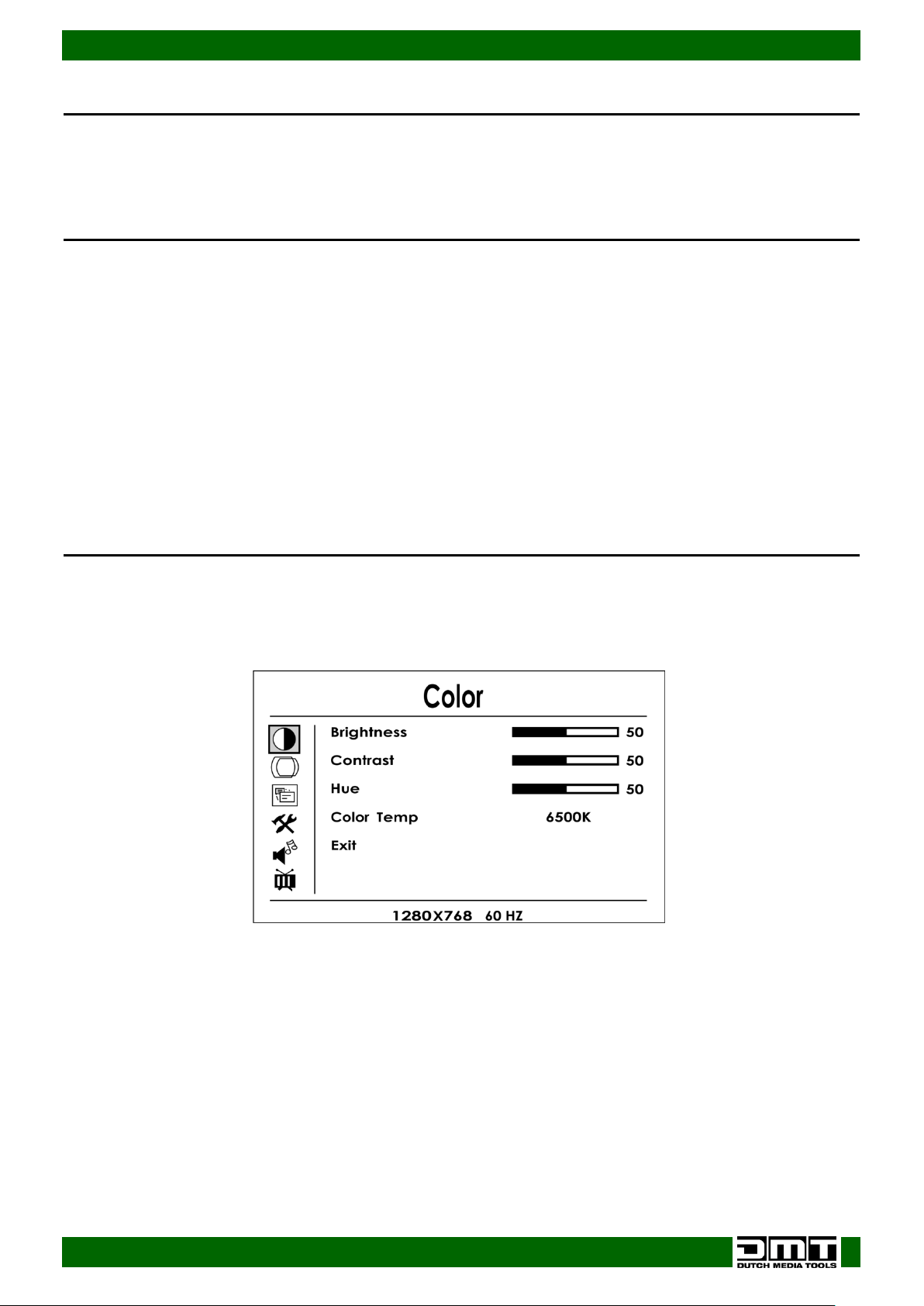

Abb. 05
Abb. 06
Funktionen
01) Color (Farbe)
Drücken Sie im Menü erneut auf die Taste Menu (6). Unter BRIGHTNESS (Helligkeit) erscheint nun eine
dünne blaue Linie.
Diese blaue Linie zeigt den Parameterwert an, der eingestellt werden kann.
Verwenden Sie die Tasten Up (07) und Down (08), um die Parameter anzupassen.
Die blaue Linie wird entsprechend nach oben oder unten verschoben.
Wenn Sie einen Parameter aktiviert haben und erneut die Menu-Taste (06) drücken, erscheinen
verschiedene Optionen. Wählen Sie die gewünschte Option mit der Menu-Taste (06) aus. Siehe Abb. 06
Drücken Sie die Input-Taste (05), wenn Sie einen Schritt zurückkehren möchten. Das Display kehrt
daraufhin in das zuvor aktivierte Untermenü zurück.
Alle weiteren Parameter (Helligkeit, Kontrast und Farbton) werden in einstellbaren Balken angezeigt. Ihre
Werte können entsprechend mit den Tasten Up (07) und Down (08) eingestellt werden.
Hinweis: Drücken Sie die Menu-Taste (06), um einen Parameterbalken zu aktivieren (erscheint blau).
Wenn der Balken weiß dargestellt wird, können keine Einstellungen vorgenommen werden.
8
Page 10
Bestellnummer: 101205
DLD-72 MKII

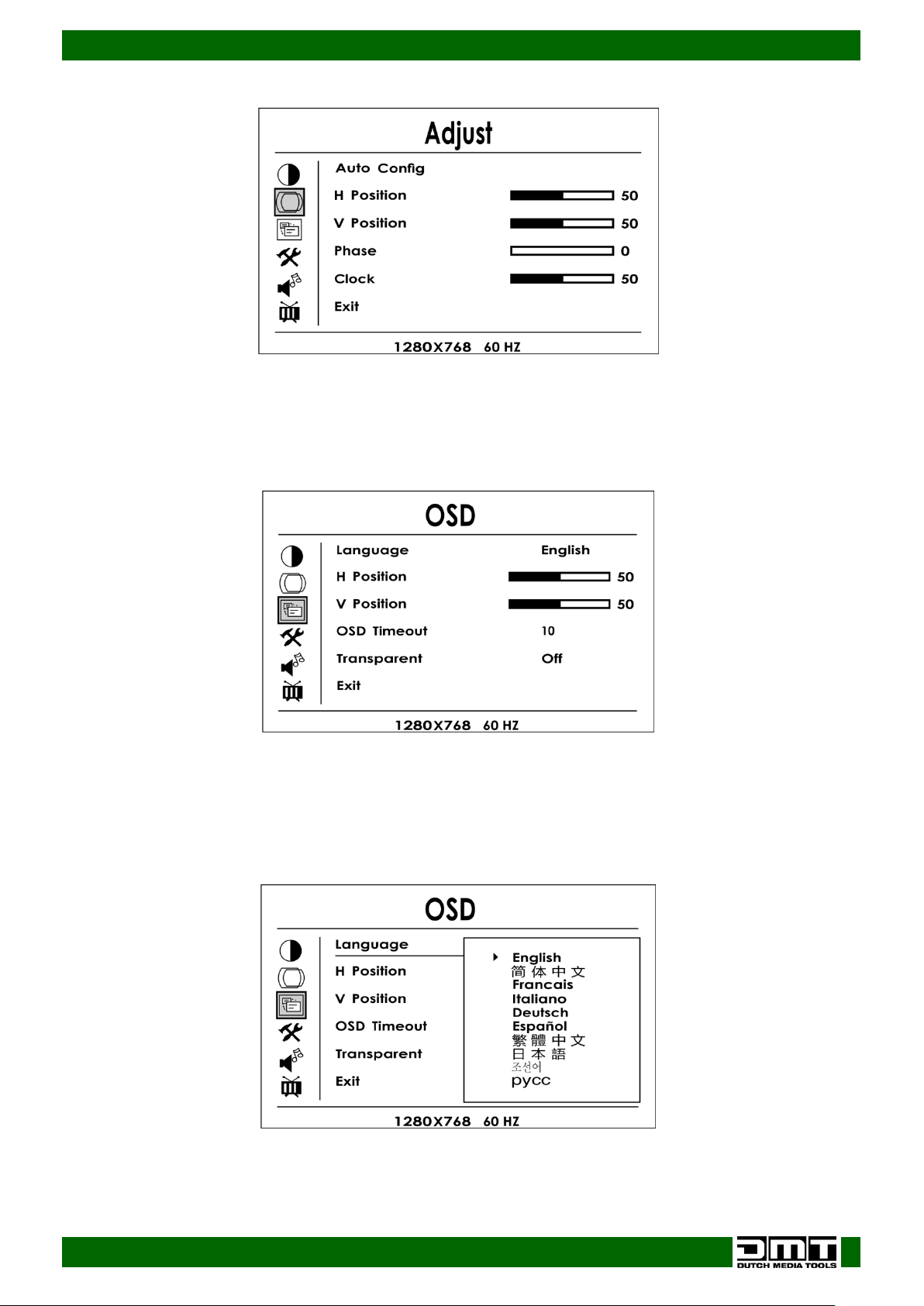

Abb. 07
Abb. 08
Abb. 09
02) Adjust (Anpassen)
In diesem Menü können Sie u.a. diese grundlegenden Displayparameter einstellen: Auto Config (On/Off)
(Autokonfiguration Ein/Aus),
Horizontale Position, vertikale Position, Phase und Uhr.
03) OSD
In diesem Menü können Sie u.a. diese Menüparameter einstellen: Horizontal Position, vertikale Position,
OSD Timeout (die Zeit, nach der das Bildschirmmenü geschlossen wird, wenn keine Taste gedrückt wird)
und Transparenz (der Einstellbereich reicht von Off bis 7 – von voller Sättigung bis zur vollständigen
Transparenz).
Das Menü steht in 10 unterschiedlichen Sprachen zur Verfügung. Siehe Abb. 09
9
Page 11
Bestellnummer: 101205
DLD-72 MKII

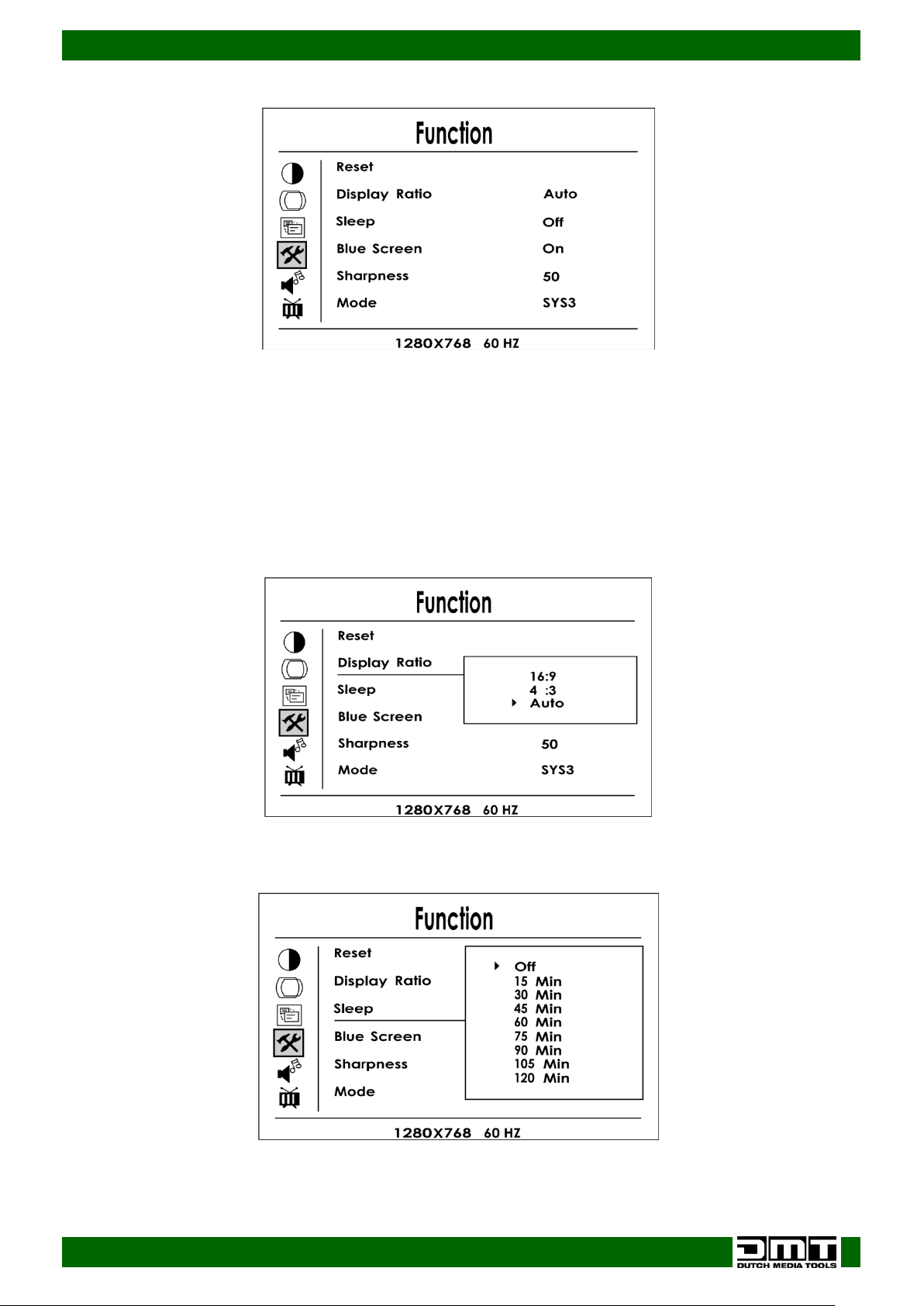

Abb. 10
Abb. 11
Abb. 12
04) Function (Funktion)
In diesem Menü können Sie diese Parameter einstellen:
• Display Ratio (Seitenverhältnis)
• Sleep (Ruhezustand)
• Blue Screen (blauer Bildschirm)
• Sharpness (Schärfe)
• Mode (Modus)
• Exit (Verlassen)
Unter dem Menüpunkt Display Ratio (Seitenverhältnis) stehen Ihnen diese drei Voreinstellungen zur
Verfügung: 16x9, 4x3 und Auto). Siehe Abb. 11
Unter dem Menüpunkt Sleep (Ruhezustand) können Sie die Zeit einstellen, nach der das Gerät in den
Ruhezustand versetzt wird, wenn Aktionen ausgeführt werden. Siehe Abb. 12
10
Page 12
Bestellnummer: 101205
DLD-72 MKII

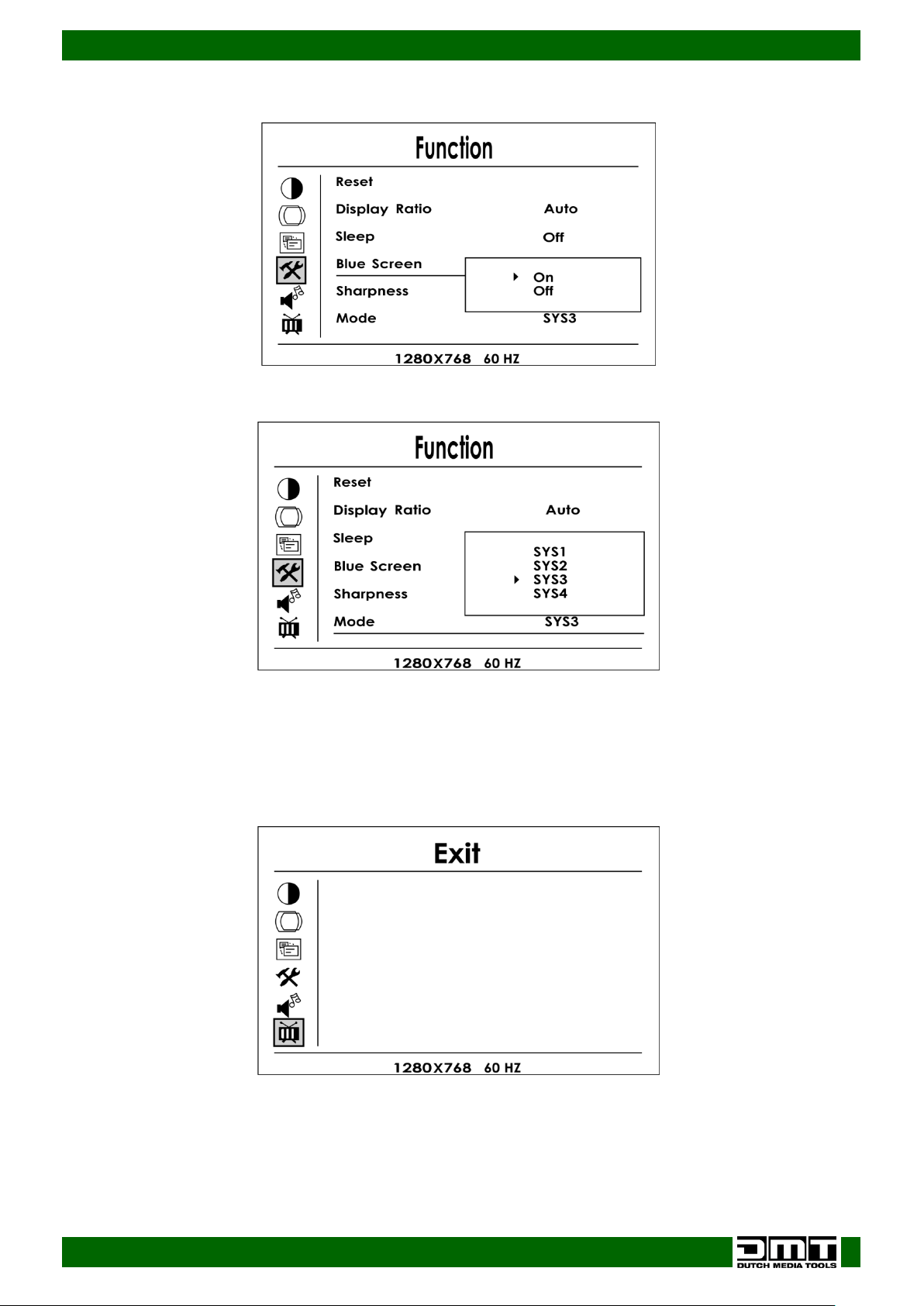

Abb. 13
Abb. 14
Abb. 15
Sie können auch die Einstellung Blue Screen (Blauer Bildschirm) aktivieren oder deaktivieren. Damit wird
die Displayfarbe definiert, bevor das Gerät an ein anderes Gerät angeschlossen wird. Siehe Abb. 13
Im Menüpunkt Mode (Modus) können Sie eine von vier Displayvoreinstellungen auswählen. Siehe Abb. 14
• SYS1 – Spiegelung
• SYS2 – Drehung um die horizontale Achse
• SYS3 – normale Ansicht
• SYS4 – Drehung um die horizontale Achse und Spiegelung
05) Exit (Verlassen)
Im Menü Exit (Verlassen) wird die Bearbeitung der Displayparameter verlassen und der
Betrachtungsmodus wird aktiviert.
Hinweis: Sie können das Menü auch verlassen, indem Sie wiederholt auf die Taste Input (05) drücken, bis
der Menübildschirm verschwindet.
11
Page 13
Bestellnummer: 101205
DLD-72 MKII
Wartung
Der DLD-72 MKII von DMT ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt
werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie
das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie die Audioanschlüsse mit einem feuchten Tuch ab. Versichern Sie sich, dass alle Anschlüsse
vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans Netz
anschließen.
Fehlersuche
DMT DLD-72 MKII.
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten
sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das
Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt
werden.
01) Falls das Gerät nicht ordnungsgemäß funktioniert, ziehen Sie den Stecker ab.
02) Überprüfen Sie die Steckdose, alle Kabel, Verbindungen, etc.
03) Wenn alles in einem ordnungsgemäßen Zustand zu sein scheint, verbinden Sie das Gerät wieder mit
dem Netz.
04) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab.
05) Geben Sie das Gerät an Ihren DMT-Händler zurück.
12
Page 14
Bestellnummer: 101205
DLD-72 MKII
Stromversorgung:
AC 100V-240V, 50/60 Hz
Leistungsaufnahme:
25 Watt
Display-Typ:
7" TFT
Netzanschluss:
Schuko
Eingänge:
BNC, VGA, HDMI, RCA
Ausgänge:
BNC, VGA, HDMI, RCA
Abmessungen:
482 x 97 x 13mm (LxBxH)
19 Zoll x 3 HE (LxH)
Gewicht:
2,3 kg
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten.
Website: www.DutchMediaTools.info
E-Mail: [email protected]
Technische Daten
13
Page 15
Bestellnummer: 101205
DLD-72 MKII
14
Page 16
©2014 D.M.T.
Loading...
