DLS W510C, W512C User Manual

Har du några frågor om produkten så kontakta gärna DLS kundservice på nedanstående tele-
fonnummer.
Tack för att du köpt DLS PRO COMPETITION bas­högtalare. Denna bruksanvisning hjälper dig vid installa­tion och inkoppling. En riktig installation är viktig om du vill få ut bästa möjliga ljud ur dina högtalare. Högtalarna är främst avsedda för montering i låda. Vid montering utan låda, s.k. "open air" tappar högtalarna i effektttålighet och får inte tillföras mer än ca 70% av an­given effekt. Använd högtalarkablar av hög klass, min
2.5 mm
2
, exempelvis DLS SC 2x 2,5.
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
INKOPPLING:
234567
8
234567
8
+
-
L
Kopplad med ett 6 dB passivt lågpassfilter = drossel på 6,3 mH i serie. Brytfrekvens ca 100 Hz.
1234567
1
23456
7
1234567
L
+
-
C
Kopplad med ett 12 dB passivt lågpassfilter = drossel på 10 mH i serie och bipolär kondensator på 300 µF parallellt enligt skiss . Brytfrekvens ca 95 Hz.
Mono bryggkoppling med aktivt lågpassfilter på förstär karens lågnivåingång. Läs i förstärkarens instruktionsbok hur du bryggkopplar din bas.
Aktivt filter Slutsteg
Fler tips om lådbyggen finns att läsa i DLS ljud­handbok som kan beställas genom din återförsäl­jare. På baksidan finns förslag på passande lådor till DLS PRO COMPETITION bashögtalare.
I en bil av GOLF-typ eller KOMBI bör baslådan place­ras med basar och portar riktade bakåt i bilen.
MONTERING:
I HATTHYLLA ELLER BAKOM RYGGSTÖD
Högtalaren måste monteras i MDF-board eller spån­skiva, min 19 mm för att inte låta illa eller skramla. Vid montering bakom ryggstöd gör du först hål i skivan. Fäst högtalaren i alla skruvhål och dra fast alla skruvarna lika hårt så att korgen inte blir skev för då låter det illa.
MONTERING I LÅDA:
Tillverka lådan av MDF eller spånskiva min 19 mm. Lådan måste vara helt tät i alla skarvar och vid kabelgenomföringen. Lådan limmas i fogarna och skruvas var 10 cm. Till DLS PRO COMPETITION basar passar både sluten, portad låda och de flesta typer av bandpasslådor. Den slutna lådan kallas även tryckkammarlåda och fungerar bra om du vill ha en tight bas med bra konkontroll. Den slutna lådan är dock inte lika effektiv och ger ca 3 dB lägre ljudtryck än en portad låda. I små portade lådor kan det ibland vara svårt att få plats med porten inuti lådan. En lösning är att vinkla porten inuti lådan eller dra ut porten ur lådan, ex.vis när portarna monteras upp genom hatthyllan. Det måste vara ett fritt utrymme på minst portens diameter bakom portens mynning inuti lådan. Använd helst portar med konade trattar för att undvika blås­ljud vid låga frekvenser.
PLACERING AV LÅDA:
I en SEDAN-bil där bagageutrymmet är skilt från kupeutrymmet erhålls bästa basljud om lådan placeras så att högtalaren spelar mot bakre ryggstöd. I en portad låda skall även porten riktas mot ryggstödet och inte upp i hatthyllan. Är hatthyllan stor nog så kan naturligt­vis både basar och portar monteras i hatthylla med lå­dan under. OBS att det måste vara tätt. En bandpasslåda låter bäst om portarna mynnar upp i hatthyllan.
Två 4 ohms basar kopplas vanligtvis in i stereo då de flesta förstärkare inte klarar bryggkoppling vid läg re impedanser än 4 ohm. Vi rekommemderar användning av subsonicfilter på ca 30 Hz. Detta ger en ett renare basljud utan "muller". På samtliga DLS och GENESIS slutsteg är subsonicfilter (highpass) inbyggt. För råd om inkoppling på andra sätt än ov an,eller med fler än 1 bas, tag k ontakt med din återförsäljare eller ring oss på DLS så hjälper vi till.
PRO COMPETITION basar W510C, W512C
FAKTA OM DLS PRO COMPETITION BASAR
W510C W512C
Storlek 25 cm (10") 30 cm (12") Impedans 4 ohm 4 ohm Nom. eff ekt (RMS) 180 W (max 250) 210 W (max 280) Frekv. område 25 Hz- 2 kHz 20 Hz-2 kHz Känslighet 89 dB 92 db Resonansfrekvens (Fs) 28,6 Hz 30,4 Hz V as (liter) 68,1 109 Qts 0,28 0,28 Magnet diameter 145 mm 155 mm Monteringsdjup 110 mm 122 mm Monteringshål 233 mm 282 mm Yttre diameter 258 mm 310 mm Vikt 3,8 kg 4,6 kg
DLS Svenska AB
Box 13029, Artillerigatan 25 402 51 Göteborg Tel. 031 - 840060 Fax 031 - 844021 E-post: info@dls.se www.dls.se
BASREFLEXLÅDA 4:e ordningen
Volym i liter och portstorlek för olika biltyper och musik­karaktärer för ett högtalarelement.
W510C:
Portdiameter 3" (75 mm) yttre diameter. 1 st port.
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe Hårdrock 23 liter 22 liter 24 liter 25 liter Portlängd 25 cm 24 cm 24 cm 23 cm Disco 26 liter 26 liter 27 liter 29 liter Portlängd 24 cm 23 cm 22 cm 22 cm Allt 30 liter 30 liter 32 liter 34 liter Portlängd 22 cm 23 cm 22 cm 20 cm Djupbas 34 liter 34 liter 37 liter 39 liter Portlängd 20 cm 21 cm 20 cm 20 cm
W512C:
Portdiameter 4" (110 mm) yttre diameter. 1 st port.
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe Hårdrock 35 liter 34 liter 37 liter 39 liter Portlängd 21 cm 21 cm 21 cm 22 cm Disco 39 liter 39 liter 42 liter 44 liter Portlängd 22 cm 22 cm 23 cm 22 cm Allt 45 liter 45 liter 48 liter 51 liter Portlängd 21 cm 22 cm 21 cm 20 cm Djupbas 51liter 50 liter 55 liter 58 liter Portlängd 22 cm 21 cm 20 cm 21 cm
SLUTEN LÅDA
W510C:
Biltyp: Golf Sedan Kombi- Kombi Karaktär: kupe´
Hårdrock 22 liter 22 liter 23 liter 25 liter Disco 25 liter 25 liter 27 liter 28 liter
W512C:
Biltyp: Golf Sedan Kombi- Kombi Karaktär: kupe´
Hårdrock 34 liter 34 liter 36 liter 38 liter Disco 39 liter 38 liter 41 liter 43 liter
2-KAMMARS BANDPASSLÅDA MED 2 ST DLS W510C
Vb1
Vb2
P2
Högtalare: 2 st DLS W510C Vb1 = 39 liter (Fb1 = 44 Hz) Vb 2 = 18 liter (Fb2 = 88 Hz) Port P1 = 1 st 3" (75 mm), längd 16 cm Port P2 = 3 st 3" (75 mm), längd 12 cm F-3dB = 46,9 Hz Biltyp: SEDAN, musiktyp: ALLT, SPL: 131 dB
OBS!
Bilden visar inte rätt antal portar och element !
3-KAMMARS BANDPASSLÅDA MED 2 ST DLS W510C
P2 P1
Vb1
Vb2 Vb2
P2
Högtalare: 2 st DLS W510C Vb1 = 38 liter (Fb1 = 44 Hz) Vb 2 = 13 liter (Fb2 = 88 Hz) Port P1 = 1 st 3" (75 mm), längd 16 cm Port P2 = 1 st 4" (110 mm), längd 12 cm F-3dB = 46,5 Hz Biltyp: GOLF, musiktyp: ALLT, SPL: 131 dB
3-KAMMARS BANDPASSLÅDA MED 2 ST DLS W512C
Lådans utseende är identiskt med exemplet ovan. (Endast portar skiljer)
Högtalare: 2 st DLS W512C Vb1 = 56 liter (Fb1 = 48 Hz) Vb 2 = 19 liter (Fb2 = 96 Hz) Port P1 = 1 st 4" (110 mm), längd 20 cm Port P2 = 1 st 4" (110 mm) i varje kammare, längd 7 cm F-3dB = 51,2Hz Biltyp: GOLF, musiktyp: ALLT, SPL: 134 dB
Volym i liter för olika biltyper och musikkaraktärer för ett högtalarelement i sluten låda. Dessa passar bäst till musik av hårdrock- och disco-karaktär varför endast dessa alternativ redovisas.
P1
LÅDOR TILL DLS BASHÖGTALARE W510C & W512C
Om du vill beräkna någon annan lådtyp än de som visas på denna sida så använd vårt baslådeberäknings­program DLS-box 98. Detta kan laddas ned gratis från vår hemsida på internet www.dls.se eller www.audiophiles.com. Du hittar programmet under SUPPORT-sidor na.
If you have any questions about this product, contact DLS customer support center.
Thank you for buying a DLS PRO COMPETITION subwoofer. This manual will advice you in your installa­tion. A correct installation is important to achieve the best possible sound from your speakers. The speakers are mainly designed for box mounting. When mounting the speakers "open air" the power handling capacity is reduced with 30% from the nominal value. Use high class speaker wires, min 2.5 mm
2
. For
example DLS SC 2x 2,5.
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

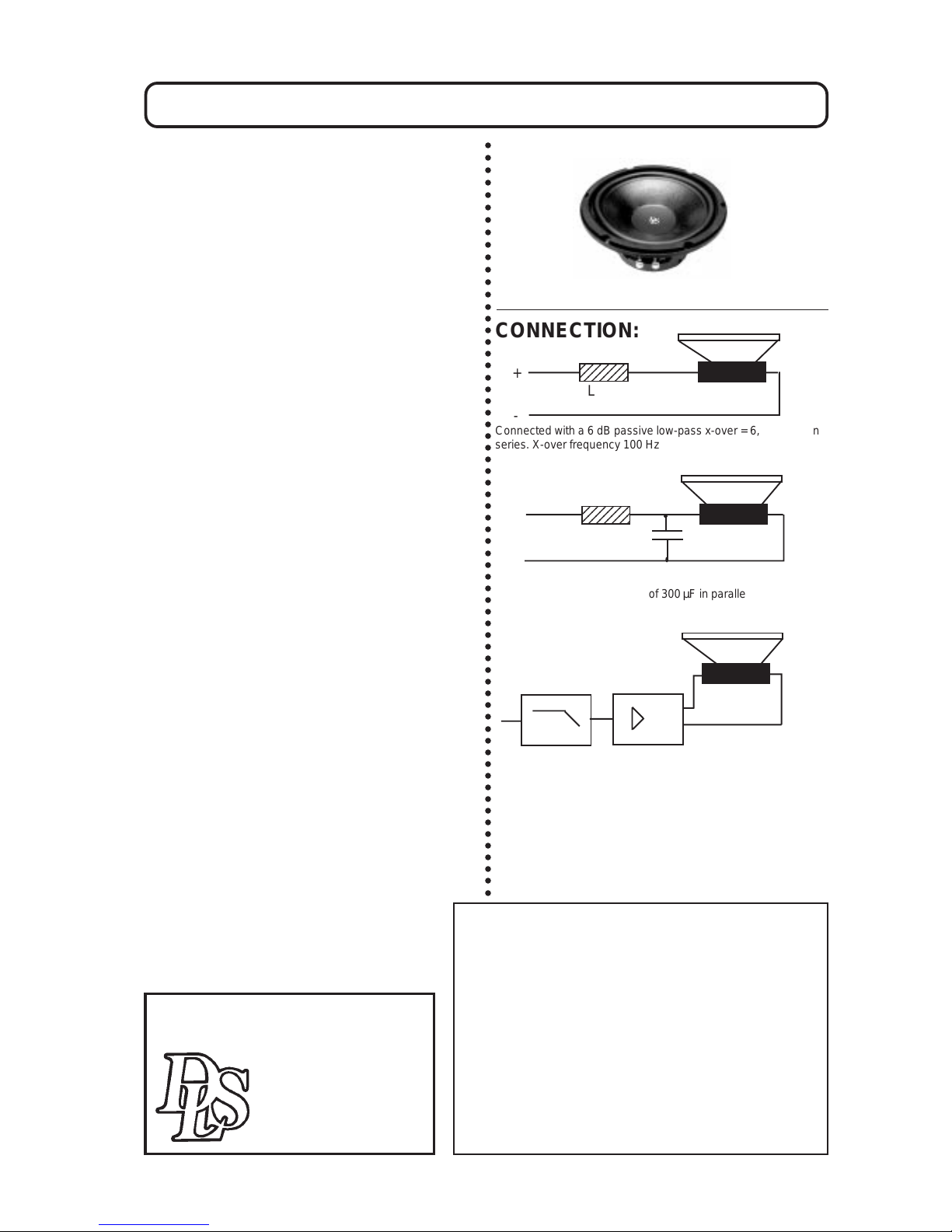

CONNECTION:
234567
8
234567
8
+
-
L
Connected with a 6 dB passive low-pass x-over = 6,3 mH coil in series. X-over frequency 100 Hz.
1234567
1
23456
7
1234567
L
+
-
C
Connected with a 12 dB passive low-pass x-over = 10 mH coil in series and a bipolar capacitor of 300 µF in parallel. X-over frequency 95 Hz.
Mono bridge mode with an active low-pass filter before the amplifier . Read your amplifiers man ual about connecting a sub in bridge mode.
Active filter Amplifier
You can find more ideas about box building in DLS sound handbook which can be ordered from your dealer. On the back of this page you find some box examples for DLS PRO COMPETITION subwoofers.
MOUNTING:
I THE HAT RACK OR BEHIND THE REAR SEAT.
To avoid rattle use a baffle of MDF or particle board, min 19 mm, for speaker mounting. Attach screws to all screw holes and tighten them even to avoid the speaker basket to get inclined.
BOX MOUNTING:
A speaker box is normaly made of MDF or particle board, min 19 mm. The box must be air-tight. Use sealing compound in all joints and at the cable entry. Mount screws every 10 cm. Both sealed, vented and most types of band­pass boxes are suitable for DLS PRO COMPETITION subwoofers. The sealed box is good for hard rock and disco music and gives a good control of the cone. The vented box is more efficient and gives a 3 dB higher le v el than the sealed type. In small vented box es the ports can become rather long. You can angle the port inside the box or mount it out from the box, for example when the ports are mounted through the hat rack. There must be a free space of at least the port diameter behind the port opening inside the box. Use ports with conical openings to avoid noise at low frequencies caused by air turbulence at the port edge.
DIRECTION OF THE BOX:
In a SEDAN-type car the best result is achieved when the box with both speaker and port is directed towards the rear seat. The port should not be directed up through the hat rack if the speaker is directed towards the back of the rear seat. In a large hat rack both speakers and ports can be mounted up through the hat rack with a box under it. A bandpass box is normally installed with all port openings up through the hat rack.
Two 4 ohm subs are normally connected in stereo since most amplifiers can´t handle bridge mode connections below 4 ohms. We recommend the use of a subsonic highpass filter. This gives a better bass reproduction with less "rumble". In DLS and GENESIS amplifiers this feature is b uilt-in. If you w ant to connect one or more subs in some other wa y, contact your local dealer f or advice.
In a small car like VW GOLF or similar, and also in station wagon types the box should be directed towards the back of the car.
F ACTS ABOUT DLS PRO COMPETITION SUBS
W510C W512C
Size 25 cm (10") 30 cm (12") Impedance 4 ohm 4 ohm Nom. power (RMS) 150 W (max 250) 210 W (max 280) Freq. range 25 Hz- 2 kHz 20 Hz-2 kHz Sensitivity 89 dB 92 db Resonant freq. (Fs) 28,6 Hz 30,4 Hz Vas (liters) 68,1 109 Qts 0,28 0,28 Magnet diameter 145 mm 155 mm Mounting depth 110 mm 122 mm Mounting hole 233 mm 282 mm Outer diameter 258 mm 310 mm Weigth 3,8 kg 4,6 kg
PRO COMPETITION subs W510C, W512C
DLS Svenska AB
P.O. Box 13029 S-402 51 Göteborg, Sweden Tel. +46 31 840060 Fax +46 31 844021 E-mail: info@dls.se www.dls.se

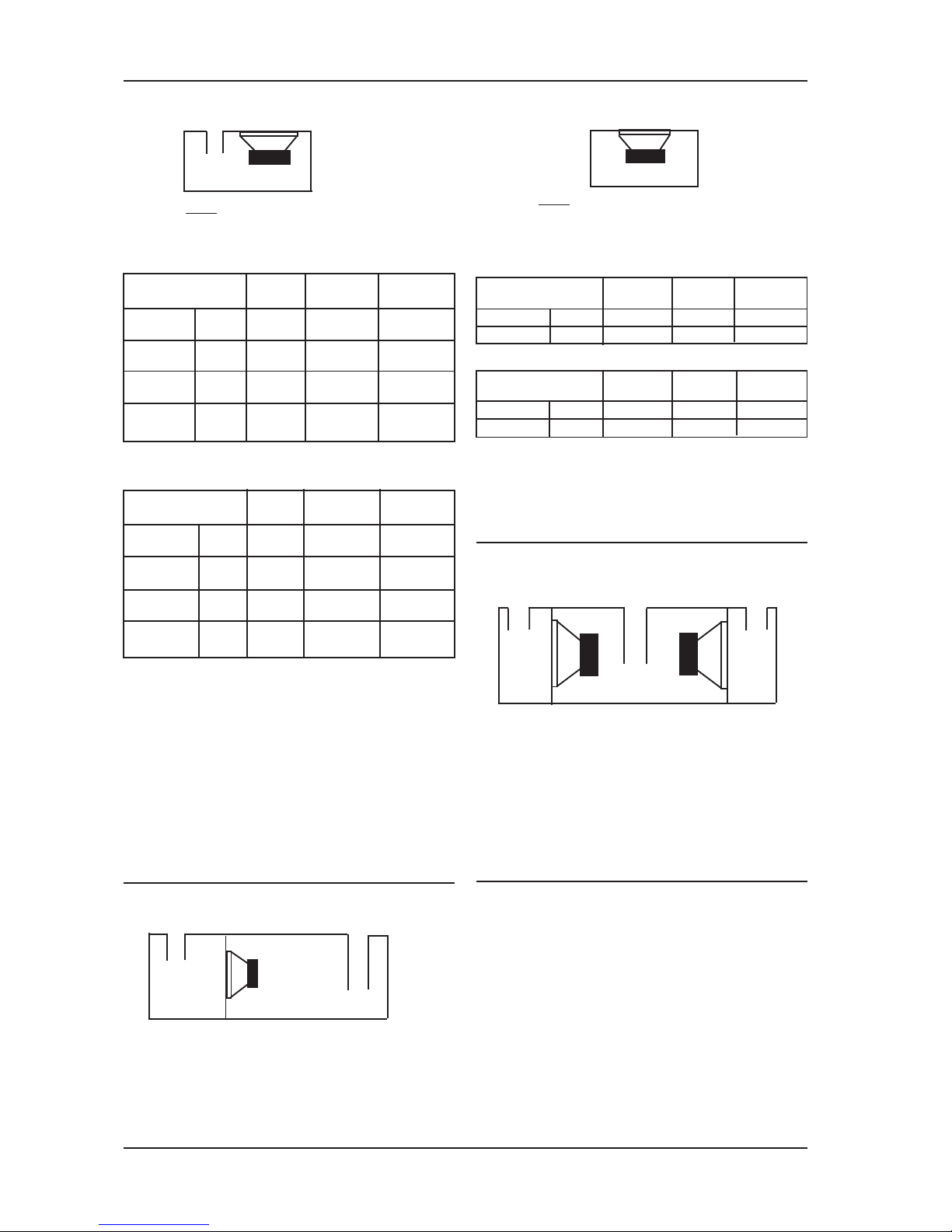

VENTED BOX
Volume in liters and por t size for different car- and music types, one speaker element.
W510C:
Port diameter 3" (75 mm) outer diameter. One port.
Car type: Small Sedan Combi Station
Music: car type type wagon Hard rock 23 liter 22 liter 24 liter 25 liter Port length 25 cm 24 cm 24 cm 23 cm Disco 26 liter 26 liter 27 liter 29 liter Port length 24 cm 23 cm 22 cm 22 cm Normal 30 liter 30 liter 32 liter 34 liter Port length 22 cm 23 cm 22 cm 20 cm Deepbass 34 liter 34 liter 37 liter 39 liter Port length 20 cm 21 cm 20 cm 20 cm
W512C:
Port diameter 4" (110 mm) outer diameter. One port.
Car type: Small Sedan Combi Station
Music: car type type wagon Hard rock 35 liter 34 liter 37 liter 39 liter Port length 21 cm 21 cm 21 cm 22 cm Disco 39 liter 39 liter 42 liter 44 liter Port length 22 cm 22 cm 23 cm 22 cm Normal 45 liter 45 liter 48 liter 51 liter Port length 21 cm 22 cm 21 cm 20 cm Deep bass 51 liter 50 liter 55 liter 58 liter Port length 22 cm 21 cm 20 cm 21 cm
SEALED BOX
W510C:
Car type: Small Sedan Combi Station Music: car type type wagon Hard rock 22 liter 22 liter 23 liter 25 liter Disco 25 liter 25 liter 27 liter 28 liter
W512C:
Car type: Small Sedan Combi Station Music: car type type wagon Hard rock 34 liter 34 liter 36 liter 38 liter Disco 39 liter 38 liter 41 liter 43 liter
2-CHAMBER BAND PASS BOX WITH TWO DLS W510C
Vb1
Vb2
P2
Speakers: 2 pcs of DLS W510C Vb1 = 39 liters (Fb1 = 44 Hz) Vb 2 = 18 liters (Fb2 = 88 Hz) Port P1 = 1 pc 3" (75 mm), length 16 cm Port P2 = 3 pcs 3" (75 mm), length 12 cm F-3dB = 46,9 Hz Car type: SEDAN, music type: NORMAL, SPL: 131 dB
NOTE!
The number of speakers and ports are not correct in the drawing.
3-CHAMBER BANDPASS BOX WITH TWO DLS W510C
P2 P1
Vb1
Vb2 Vb2
P2
Speakers: 2 pcs of DLS W510C Vb1 = 38 liters (Fb1 = 44 Hz) Vb 2 = 13 liters (Fb2 = 88 Hz) Port P1 = 1 pc 3" (75 mm), length 16 cm Port P2 = 1 pc 4" (110 mm), length 12 cm F-3dB = 46,5 Hz Car type: SEDAN, music type: NORMAL, SPL: 131 dB
3-CHAMBER BANDPASS BOX WITH TWO DLS W512C
The box is identical with the box in the example above. (The ports are different)
Speakers: 2 pcs of DLS W512C Vb1 = 56 liters (Fb1 = 48 Hz) Vb 2 = 19 liters (Fb2 = 96 Hz) Port P1 = 1 pc 4" (110 mm), length 20 cm Port P2 = 1 pc 4" (110 mm) in each chamber, length 7 cm F-3dB = 51,2 Hz Car type: SMALL, music type: NORMAL, SPL: 134 dB
Volume in
liters for different car- and music types for one speaker element in a sealed box. Most suitable for hard rock and disco music.
P1
BOXES FOR DLS SUBWOOFERS W510C & W512C
If you want to calculate som other box type than these you can use the DLS-box 98 computer program for bass box design. This is free to download from the DLS website www.dls.se or www.audiophiles.com. You will find it under the SUPPORT pages.
