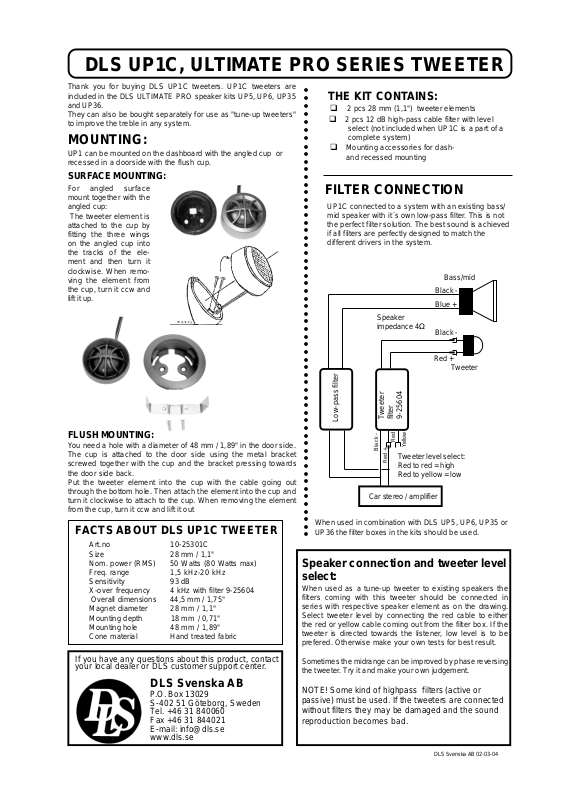

DLS UP1C User Manual

DLS UP1C, ULTIMATE PRO SERIES TWEETER

Thank you for buying DLS UP1C tweeters. UP1C tweeters are
included in the DLS ULTIMATE PRO speaker kits UP5, UP6, UP35
and UP36.
They can also be bought separately for use as "tune-up tweeters"
to improve the treble in any system.

MOUNTING:

UP1 can be mounted on the dashboard with the angled cup or
recessed in a doorside with the flush cup.

SURF ACE MOUNTING:

For angled surface
mount together with the
angled cup:
The tweeter element is
attached to the cup by
fitting the three wings
on the angled cup into
the tracks of the ele­ment and then turn it
clockwise. When remo­ving the element from
the cup, turn it ccw and
lift it up.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

THE KIT CONTAINS:

Y2 pcs 28 mm (1,1") tweeter elements

Y 2 pcs 12 dB high-pass cable filter with level

select (not included when UP1C is a part of a

complete system)
 Y Mounting accessories for dash­ and recessed mounting

FIL TER CONNECTION

UP1C connected to a system with an existing bass/
mid speaker with it´s own low-pass filter. This is not
the perfect filter solution. The best sound is achieved
if all filters are perfectly designed to match the
different drivers in the system.

Bass/mid

Black ­Blue +

Speaker
impedance 4Ω

Black -

Red +

Tweeter

FLUSH MOUNTING:

You need a hole with a diameter of 48 mm / 1,89" in the door side.
The cup is attached to the door side using the metal bracket
screwed together with the cup and the bracket pressing towards
the door side back.
Put the tweeter element into the cup with the cable going out
through the bottom hole. Then attach the element into the cup and
turn it clockwise to attach to the cup. When removing the element
from the cup, turn it ccw and lift it out

FACTS ABOUT DLS UP1C TWEETER

Art.no 10-25301C
Size 28 mm / 1,1"
Nom. power (RMS) 50 Watts (80 Watts max)
Freq. range 1,5 kHz-20 kHz
Sensitivity 93 dB
X-over frequency 4 kHz with filter 9-25604

Overall dimensions 44,5 mm / 1,75"

Magnet diameter 28 mm / 1,1"
Mounting depth 18 mm / 0,71"
Mounting hole 48 mm / 1,89"
Cone material Hand treated fabric

If you have any questions about this product, contact
your local dealer or DLS customer support center.

DLS Svenska AB

P .O. Box 13029
S-402 51 Göteborg, Sweden
Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.dls.se

Tweeter

filter

Low-pass filter

Car stereo / amplifier

When used in combination with DLS UP5, UP6, UP35 or
UP36 the filter boxes in the kits should be used.

9-25604

Red

Yellow

Black -

Tweeter level select:

Red +

Red to red = high
Red to yellow = low

Speaker connection and tweeter level
select:

When used as a tune-up tweeter to existing speakers the
filters coming with this tweeter should be connected in
series with respective speaker element as on the drawing.
Select tweeter level by connecting the red cable to either
the red or yellow cable coming out from the filter box. If the
tweeter is directed towards the listener, low level is to be
prefered. Otherwise make your own tests for best result.

Sometimes the midrange can be improved by phase reversing
the tweeter. Try it and make your own judgement.

NOTE! Some kind of highpass filters (active or
passive) must be used. If the tweeters are connected
without filters they may be damaged and the sound
reproduction becomes bad.

DLS Svenska AB 02-03-04

DLS UP1C, ULTIMATE PRO SERIES TWEETER

Tack för att du köpt DLSUP1C tweeter.UP1C ingår som standard i
DLS ULTIMATE PRO system typ UP5, UP6, UP35 och UP36.
UP1C kan även köpas separat och kopplas till valfritt system som

så kallad "tune-up" tweeter för förbättrad diskantåtergivning.

MONTERING:

UP1C kan antingen monteras utanpåliggande med bifogad vink­lad kåpa, eller infällt i ex.vis en dörrsida med bifogad monterings-

kopp.

UT ANPÅLIGGANDE MONTERING:

För vinklad yttre montering
används högtalarelementet
tillsammans med den
vinklade koppen.
Högtalarelementet fästs i
koppen genom att passa in
de tre vingarna i spåren och
vrida medurs.
Vid isärmontering vrids
elementet moturs och lyfts
upp.

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

INNEHÅLL:

Y 2 st 1" tweeterelement

Y 2 st 12 dB högpass kabelfilter med nivåval
(ingår ej när UP1C ingår i ett komplett system)
Y Monteringstillbehör för yttre och infälld montering

INKOPPLING AV FILTER

Skissen visar UP1C inkopplad som tune-up tweeter i
ett system med befintlig bas/mellanrigisterhögtalare och
tillhörande lågpassfilter. Detta är ingen optimal filter­lösning. Ett optimalt filter skall vara anpassat till
samtliga ingående element.

Bas/mid

Svart ­Blå +

Högtalar­impedans 4Ω

svart -

Röd +

Tweeter

INFÄLLD MONTERING:

Gör ett hål på 48 mm i dörrsidan. Med hjälp av bifogad vinklad by­gel och skruv monteras koppen i dörrsidan.
Diskantelementet läggs sedan i koppen och fästs genom att vrida
elementet medurs. Kabeln träs genom hålet i koppens botten. Vid
urmontering vrids elemetet moturs och lyfts upp.

FA KTA OM DLS UP1C TWEETER

Art.nr 10-25301C
Storlek 28 mm
Nom. effekt (RMS) 50 Watt (80 Watt max)
Frekvensområde 1,5 kHz-20 kHz
Känslighet 93 dB
Delningsfrekvens 4 kHz med filter 9-25604

Yttre mått 44,5 mm

Magnet diameter 28 mm
Monteringsdjup 18 mm
Monteringshål 48 mm
Konmaterial Hand treated fabric

Har du några frågor om produkten så kontakta gärna
DLS kundservice på nedanstående telefonnummer.

DLS Svenska AB

Box 13029, Artillerigatan 25
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
E-post: [e-mail]
www.dls.se

Tweeter

filter

Lågpass filter

Bilstereo / slutsteg

Vid inkoppling till UP5, UP6, UP35 eller UP36 skall de
medföljande filterboxarna till dessa högtalare användas.

9-25604

Gul

Röd

Svart -

Tweeter nivåval

Röd +

Röd till röd = hög nivå
Röd till gul = låg nivå

Inkoppling och val av diskantnivå:

När UP1C används som ren tune-up tweeter till andra
system används de medföljande kabelfiltren som ansluts
i serie till respektive diskanthögtalare enligt skissen. På
filtret kan nivån till diskanten justeras i två steg, high eller
low genom att koppla den röda kabeln till den röda eller
gula kabeln som kommer från filtret. Är diskanten riktad
rakt mot lyssnaren bör låg nivå väljas. Välj annars det
som du tycker låter bäst.

Ibland kan mellanregisteråtergivningen förbättras genom att
fasvända diskanten, d.v.s. växla + och -. Prova själv för att

se vad du tycker låter bäst.

OBS! De bipackade filtren , eller någon annan
form av aktiv eller passiv delning, måste använ­das. Kopplas diskanten in utan filter kan den gå
sönder, dessutom blir ljudet dåligt.

DLS Svenska AB 02-03-04
