Har du några frågor om produkten så kontakta
gärna DLS kundservice på nedanstående telefonnummer.
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
INKOPPLING:
Fler tips om lådbyggen finns att läsa i DLS ljudhandbok som kan beställas genom din återförsäljare eller hämtas på vår hemsida www.dls.se.
På baksidan finns förslag på passande lådor till
DLS MAGNESIUM bashögtalare.
FAKTA OM DLS MAGNESIUM series:
MONTERING:
MONTERING I LÅDA:
Tillverka lådan av MDF eller spånskiva min 19 mm. Lådan
måste vara helt tät i alla skarvar och vid kabelgenomföringen.
Lådan limmas i fogarna och skruvas var 10 cm. Till dessa basar passar både sluten, por tad låda och de flesta typer av
bandpasslådor. Den slutna lådan kallas även tryckkammarlåda och fungerar bra om du vill ha en tight bas med bra k onkontroll. Den slutna lådan är dock inte lika effektiv och ger ca
3 dB lägre ljudtryck än en portad låda.
I små portade lådor kan det ibland vara svårt att få plats med
porten inuti lådan. En lösning är att vinkla porten inuti lådan
eller dra ut porten ur lådan, ex.vis när portarna monteras upp
genom hatthyllan.
Det måste vara ett fritt utrymme på minst portens diameter
bakom portens mynning inuti lådan.
Använd helst portar med konade trattar för att undvika blåsljud vid låga frekvenser.
PLACERING AV LÅDA:
I en SEDAN-bil där bagageutrymmet är skilt från
kupeutrymmet erhålls bästa basljud om lådan placeras
så att högtalaren spelar mot bakre ryggstöd. I en portad
låda skall även porten riktas mot ryggstödet och inte
upp i hatthyllan. Är hatthyllan stor nog så kan naturligtvis
både basar och por tar monteras i hatthylla med lådan
under. OBS att det måste vara tätt.
En bandpasslåda låter bäst om portarna mynnar upp i
hatthyllan.
I en bil av GOLF-typ eller KOMBI bör baslådan placeras med basar och portar riktade bakåt i bilen.
Vi rekommemderar användning av subsonicfilter på ca 30 Hz.
Detta ger en ett renare basljud utan "muller". På samtliga DLS
och GENESIS slutsteg är ett justerbart subsonicfilter (highpass)
inbyggt.
För råd om inkoppling på andra sätt än ov an, eller med fler än 1
bas, tag k ontakt med din återförsäljare eller ring oss på DLS så
hjälper vi till.
DLS MAGNESIUM series MW10, MW12
DLS Svenska AB
Box 13029, Artillerigatan 25
402 51 Göteborg
Tel. 031 - 840060
Fax 031 - 844021
E-post: info@dls.se
www.dls.se
OBS VIKTIGT!
Konen på denna högtalare är gjord i magnesium för
att få en låg vikt med goda ljudegenskaper.
Du får ALDRIG vidröra konen med fingrarna. Om du
trycker på konen för hand så blir det en bestående
deformation som inte är så vacker att se på.
Tänk också på att högtalaren är mycket tung.
Montera den så att den inte riskerar att lossna.
Tack för att du köpt en MAGNESIUM series bashögtalare. Denna bruksanvisning hjälper dig vid installation och inkoppling. En riktig installation är viktig om du
vill få ut bästa möjliga ljud ur din högtalare.
Högtalaren är främst avsedda för montering i låda. Vid
montering utan låda, s.k. "open air" tappar högtalarna i
effektttålighet och får inte tillföras mer än ca 70% av angiven effekt. Använd högtalarkablar av hög klass, min
2.5 mm
2
, exempelvis DLS SC 2x 2,5.
I HATTHYLLA ELLER BAKOM RYGGSTÖD
Högtalaren måste monteras i MDF-board eller spånskiva, min 19 mm för att inte låta illa eller skramla. Vid
montering bakom ryggstöd gör du först hål i skivan. Fäst
högtalaren i alla skruvhål och dra fast alla skruvarna lika
hårt så att korgen inte blir skev för då låter det illa.
MW10 MW12
Storlek 25 cm (10") 30 cm (12")
Impedans 4 ohm 4 ohm
Nom. eff ekt (RMS) 400 Wa tt 400 Wa tt
Max effekt 600 Watt 600 Watt
Frekvensområde 25 Hz- 2 kHz 20 Hz-2 kHz
Känslighet 89 dB 91 db
Resonansfrekv . (Fs) 35,1Hz 31,7 Hz
V as (liter) 28 60,2
Qts 0,31 0,21
Magnet diameter 156 mm 100 oz 180 mm 140 oz
Monteringsdjup 130 mm 142 mm
Monteringshål 234 mm 282 mm
Yttre diameter 262 mm 310 mm
Vikt 6,7 kg 8,9 kg
23456
7
+
-
L
23456
7
L
+
-
C
K opplad med ett 6 dB passivt lågpassfilter = drossel på 6,3 mH i
serie. Brytfrekvens ca 100 Hz.
K opplad med ett 12 dB passivt lågpassfilter = drossel på 10 mH i
serie och bipolär kondensator på 300 µF parallellt enligt skiss .
Brytfrekvens ca 95 Hz.
Mono bryggkoppling med aktivt lågpassfilter på förstär karens
lågnivåingång.
Läs i förstärkarens instruktionsbok hur du bryggkopplar din bas.
Aktivt filter Slutsteg

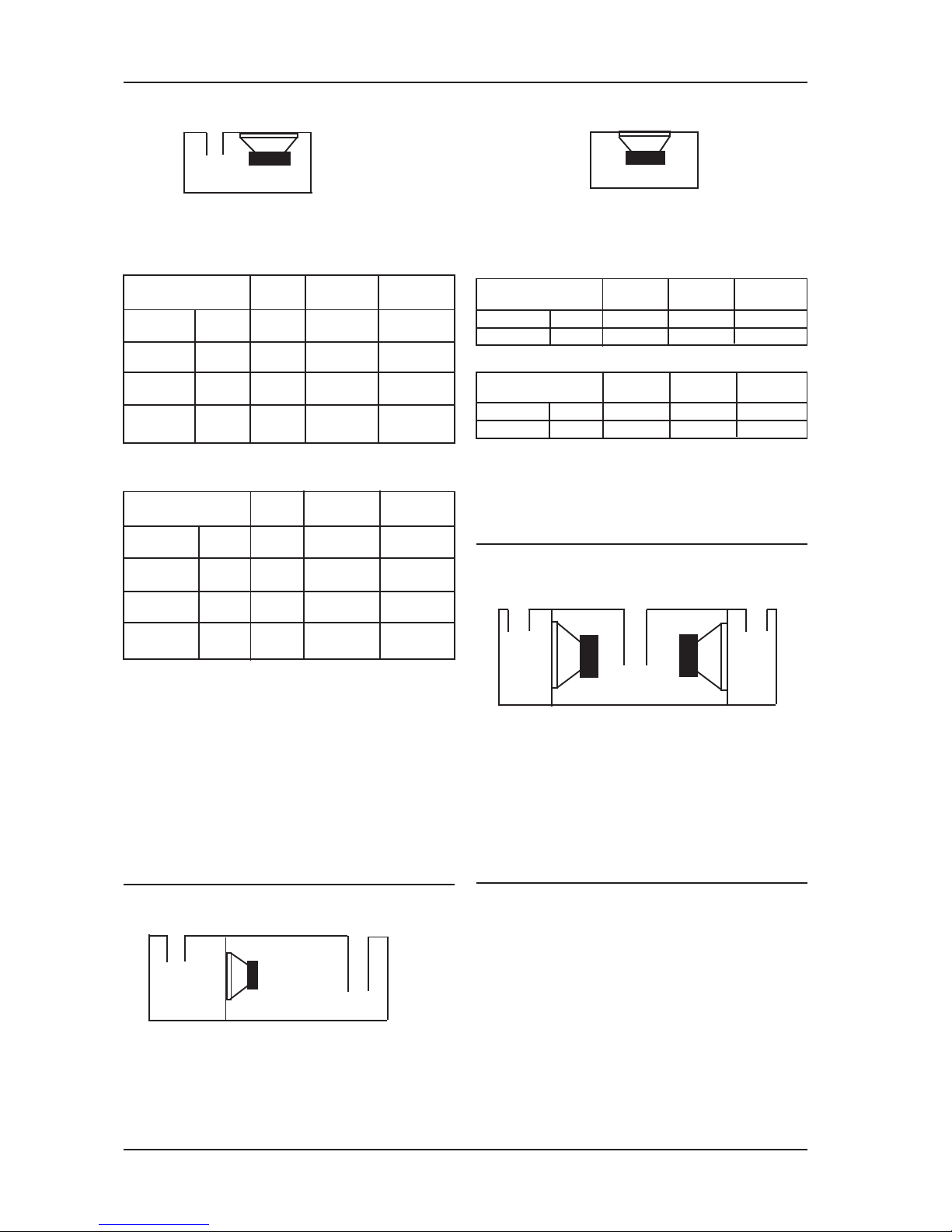

BASREFLEXLÅDA 4:e ordningen
Volym i liter och portstorlek för olika biltyper och musikkaraktärer för ett högtalarelement.
MW10:
Portdiameter 3" (75 mm) yttre diameter. 1 st port.
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe
Hårdrock 16 liter 16 liter 17 liter 18 liter
Portlängd 34 cm 33 cm 33 cm 32 cm
Disco 19 liter 18 liter 20 liter 21 liter
Portlängd 32 cm 32 cm 31 cm 31 cm
Allt 22 liter 21 liter 23 liter 24 liter
Portlängd 29 cm 30 cm 29 cm 28 cm
Djupbas 24 liter 24 liter 26 liter 28 liter
Portlängd 28 cm 29 cm 27 cm 27 cm
MW12:
Portdiameter 3" (75 mm) yttre diameter. 1 st port.
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe
Hårdrock 24 liter 24 liter 26 liter 27 liter
Portlängd 22 cm 22 cm 22 cm 21 cm
Disco 28 liter 28 liter 30 liter 31 liter
Portlängd 22 cm 21 cm 20 cm 20 cm
Allt 32 liter 32 liter 35 liter 37 liter
Portlängd 20 cm 20 cm 20 cm 18 cm
Djupbas 37 liter 36 liter 39 liter 42 liter
Portlängd 18 cm 19 cm 18 cm 18 cm
SLUTEN LÅDA
MW10:
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe´
Hårdrock 15 liter 15 liter 16 liter 17 liter
Disco 18 liter 17 liter 19 liter 20 liter
MW12:
Biltyp: Golf Sedan Kombi- Kombi
Karaktär: kupe´
Hårdrock 24 liter 24 liter 25 liter 27 liter
Disco 28 liter 27 liter 29 liter 31 liter
2-KAMMARS BANDPASSLÅDA MED 2 ST
DLS MW10
Vb1
Vb2
P2
Högtalare: 2 st DLS MW10
Vb1 = 27 liter (Fb1 = 41 Hz)
Vb 2 = 13 liter (Fb2 = 82 Hz)
Port P1 = 1 st 3" (75 mm), längd 28 cm
Port P2 = 3 st 3" (75 mm), längd 21 cm
F-3dB = 44,5 Hz
Biltyp: SEDAN, musiktyp: ALLT, SPL: 131 dB
OBS!
Bilden
visar inte
rätt antal
portar och
element !
3-KAMMARS B ANDPASSLÅDA MED 2 ST
DLS MW10
P2 P1
Vb1
Vb2 Vb2
P2
Högtalare: 2 st DLS MW10
Vb1 = 27 liter (Fb1 = 41 Hz)
Vb 2 = 10 liter (Fb2 = 82 Hz)
Port P1 = 1 st 3" (75 mm), längd 27 cm
Port P2 = 1 st 4" (110 mm), längd 21 cm
F-3dB = 44,1 Hz
Biltyp: GOLF, musiktyp: ALLT, SPL: 131 dB
3-KAMMARS B ANDPASSLÅDA MED 2 ST
DLS MW12
Lådans utseende är identiskt med exemplet ovan.
(Antalet portar skiljer)
Högtalare: 2 st DLS MW12
Vb1 = 40 liter (Fb1 = 43 Hz)
Vb 2 = 16 liter (Fb2 = 86 Hz)
Port P1 = 1 st 3" (75 mm), längd 16 cm
Port P2 = 2 st 4" (110 mm) i varje kammare, längd 25 cm
F-3dB = 46,3 Hz
Biltyp: GOLF, musiktyp: ALLT, SPL: 134 dB
Volym i liter för olika biltyper och musikkaraktärer för ett
högtalarelement i sluten låda. Dessa passar bäst till
musik av hårdrock- och disco-karaktär varför endast
dessa alternativ redovisas.
P1
LÅDOR TILL DLS BASHÖGTALARE MW10 & MW12
Blir porten för lång på basreflexlådorna ovan så kan du
korta den ca 10% jämfört med angivna värden.
Om du inte vet vad du skall välja för musiktyp så välj
DISCO, det passar för de flesta öron.
Om du vill beräkna någon annan lådtyp än de som
visas på denna sida så använd vårt baslådeberäkningsprogram DLS-box 98. Detta kan laddas ned gratis från
vår hemsida på internet www.dls.se eller
www.audiophiles.com. Du hittar programmet under
SUPPORT-sidor na.
