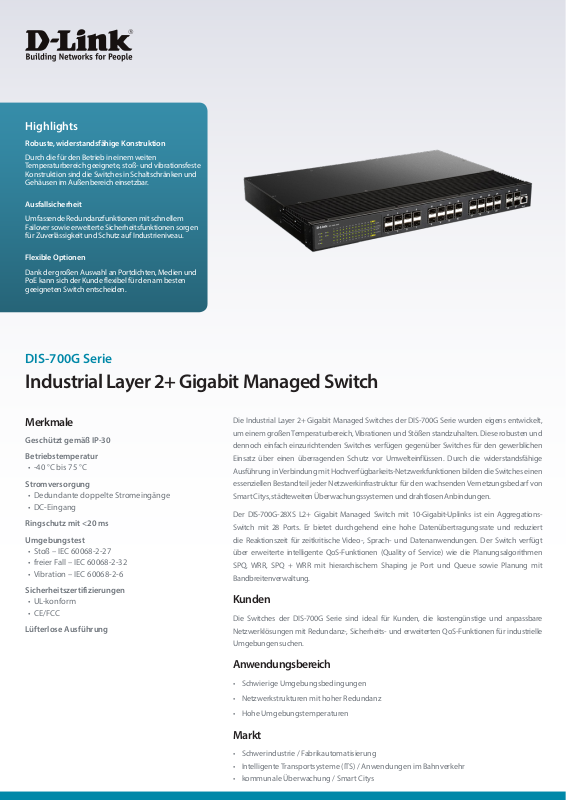

Highlights
Robuste, widerstandsfähige Konstruktion
Durch die für den Betrieb in einem weiten
Temperaturbereich geeignete, stoß- und vibrationsfeste
Konstruktion sind die Switches in Schaltschränken und
Gehäusen im Außenbereich einsetzbar.
Ausfallsicherheit
Umfassende Redundanzfunktionen mit schnellem
Failover sowie erweiterte Sicherheitsfunktionen sorgen
für Zuverlässigkeit und Schutz auf Industrieniveau.
Flexible Optionen
Dank der großen Auswahl an Portdichten, Medien und
PoE kann sich der Kunde flexibel für den am besten
geeigneten Switch entscheiden.

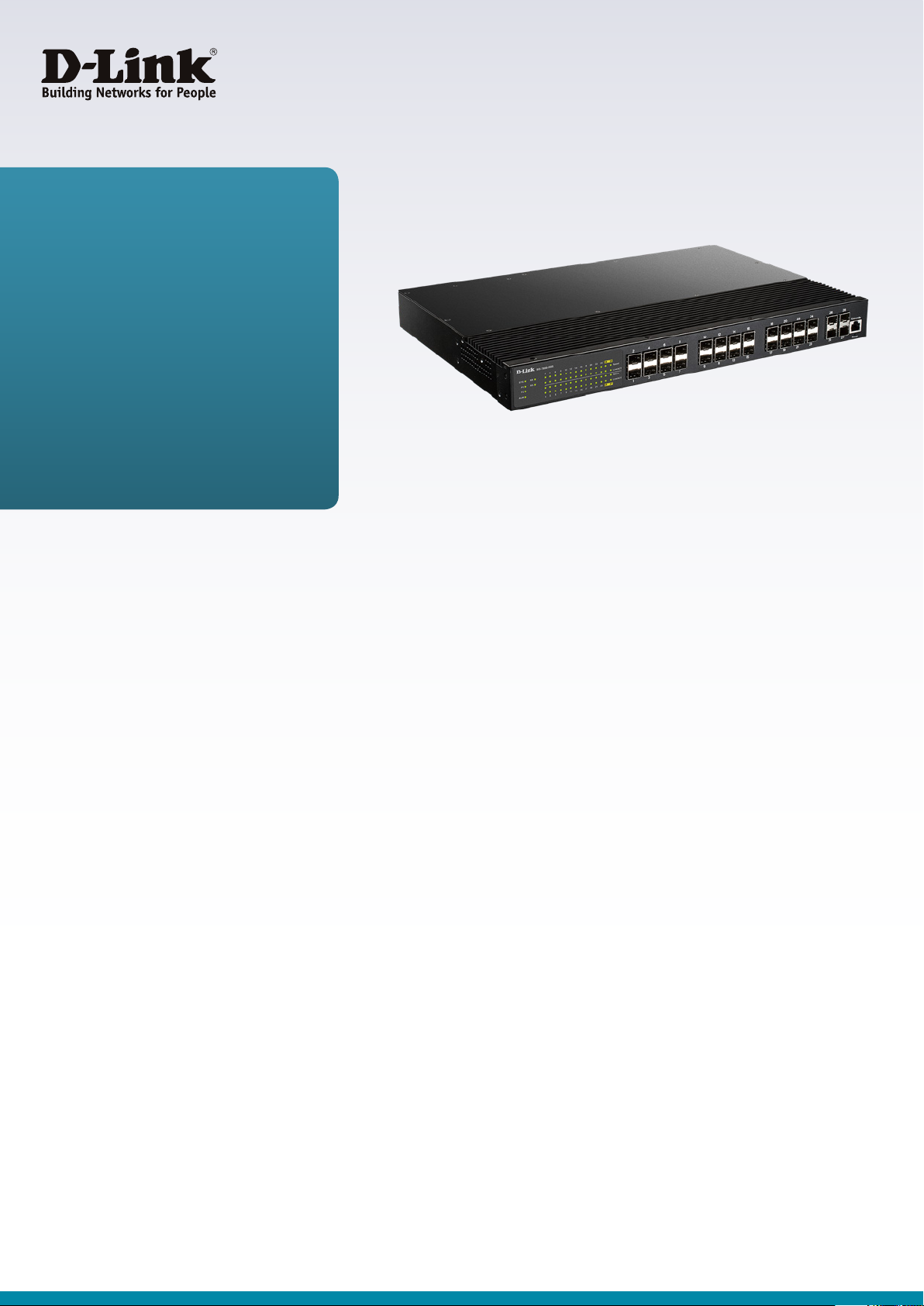

DIS-700G Serie
Industrial Layer 2+ Gigabit Managed Switch
Merkmale
Geschützt gemäß IP-30
Betriebstemperatur
• -40°C bis 75°C
Stromversorgung
• Dedundante doppelte Stromeingänge
• DC-Eingang
Ringschutz mit <20ms
Umgebungstest
• Stoß– IEC 60068-2-27
• freier Fall– IEC 60068-2-32
• Vibration– IEC 60068-2-6
Sicherheitszertifizierungen
• UL-konform
• CE/FCC
Lüfterlose Ausführung
Die Industrial Layer 2+ Gigabit Managed Switches der DIS-700G Serie wurden eigens entwickelt,
um einem großen Temperaturbereich, Vibrationen und Stößen standzuhalten. Diese robusten und
dennoch einfach einzurichtenden Switches verfügen gegenüber Switches für den gewerblichen
Einsatz über einen überragenden Schutz vor Umwelteinflüssen. Durch die widerstandsfähige
Ausführung in Verbindung mit Hochverfügbarkeits-Netzwerkfunktionen bilden die Switches einen
essenziellen Bestandteil jeder Netzwerkinfrastruktur für den wachsenden Vernetzungsbedarf von
Smart Citys, städteweiten Überwachungssystemen und drahtlosen Anbindungen.
Der DIS-700G-28XS L2+ Gigabit Managed Switch mit 10-Gigabit-Uplinks ist ein AggregationsSwitch mit 28 Ports. Er bietet durchgehend eine hohe Datenübertragungsrate und reduziert
die Reaktionszeit für zeitkritische Video-, Sprach- und Datenanwendungen. Der Switch verfügt
über erweiterte intelligente QoS-Funktionen (Quality of Service) wie die Planungsalgorithmen
SPQ, WRR, SPQ + WRR mit hierarchischem Shaping je Port und Queue sowie Planung mit
Bandbreitenverwaltung.
Kunden
Die Switches der DIS-700G Serie sind ideal für Kunden, die kostengünstige und anpassbare
Netzwerklösungen mit Redundanz-, Sicherheits- und erweiterten QoS-Funktionen für industrielle
Umgebungen suchen.
Anwendungsbereich
• Schwierige Umgebungsbedingungen
• Netzwerkstrukturen mit hoher Redundanz
• Hohe Umgebungstemperaturen
Markt
• Schwerindustrie / Fabrikautomatisierung
• Intelligente Transportsysteme (ITS) / Anwendungen im Bahnverkehr
• kommunale Überwachung / Smart Citys
Page 2
DIS-700G Series Industrial Layer 2+ Gigabit Managed Switch

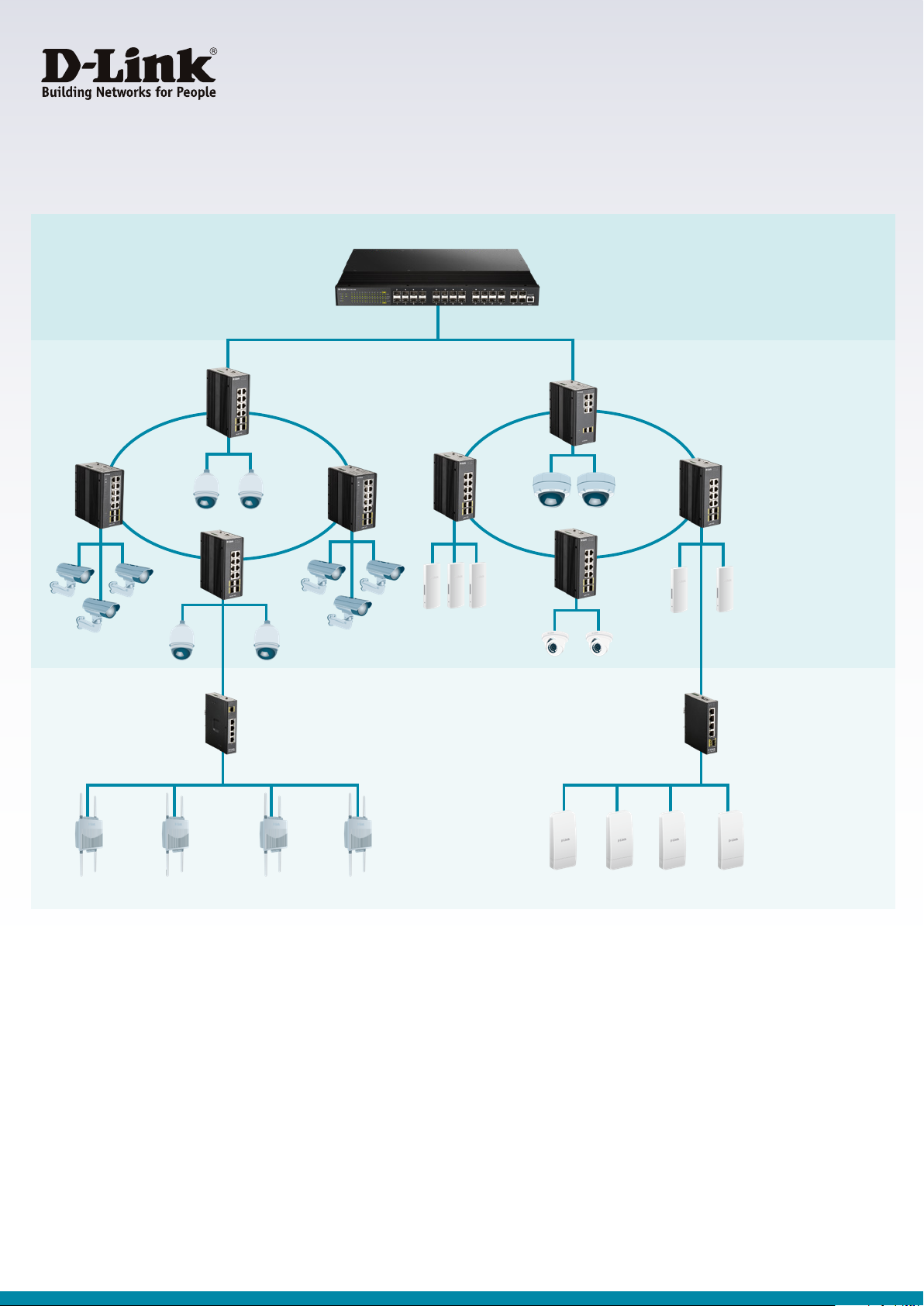

Einsatzszenario
Schneller Ring-Failover <20ms Schneller Ring-Failover <20ms
Kameras
PoE-Kameras
DIS-700G Serie
DIS-300G Serie
PoE-Access-Points
Access Point
PoE-KamerasPoE-Kameras
DIS-100G Serie
Access Points
Page 3
DIS-700G Series Industrial Layer 2+ Gigabit Managed Switch
Technische Spezifikationen DIS-700G-28XS
Ethernet
Ethernet-Schnittstellen
Betriebsmodus Store-and-Forward, L2-Wirespeed/nicht blockierende Switching-Engine
MAC-Adressen 8000
Jumbo Frames 9KB
4x 10G SFP+-Slots (abwärtskompatibel zu 1G SFP)
24 x 100/1000BaseSFP slots
SFP/SFP+-Ports (Steckmodul)
Unterstützte Porttypen
Glasfaseranschluss üblicherweise LC-Glasfaseranschluss (modulabhängig)
10G SFP+ 10G SFP+-Slot (abwärtskompatibel zu 1G SFP)
Glasfaser Multimode, Glasfaser Singlemode, Glasfaser Long Haul
Singlemode 100/1000BaseF (SX/LX/LH)
Netzwerkredundanz
Fast Failover Protection Rings
Spanning Tree Protocol
IEEE 802.3ad Portbündelung mit LACP statische Bündelung oder dynamisch per LACP (Link Aggregation Control Protocol)
Wiederherstellung nach Verbindungsabbruch <20ms
unterstützt Einzel- und Mehrfachringe
IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP
BPDU-Weiterleitung und -Filterung
Bridge, VLANs (Virtual Local Area Networks) und Protokolle
Flow Control IEEE 802.3x (Vollduplex) und Back-Pressure (Halbduplex)
Maximale VLANs 2048
VLAN-Typen
VLAN-Operationen Hinzufügen/Entfernen/Ersetzen-VLAN-Tag
MVR (Multicast VLAN Registration) ja
Multicast-Protokolle
portbasierte VLANs, IEEE 802.1Q-Tag-basierte VLANs, protokollbasierte VLANs gemäß IEEE 802.1v, IEEE
802.1ad Double Tagging (Q in Q)
privates VLAN
IGMP v1, v2 und v3 mit bis zu 512 Multicast-Gruppen
IGMP Snooping und -Abfrage
Immediate Leave und Leave Proxy
Engine für Traffic-Verwaltung und QoS
Richtlinien-/profilbasierte Access Control List (ACL)
flexible Kombination bekannter fester Layer-2/3/4-Felder:
• VLAN-ID, MAC-Adresse von Quelle/Ziel, EtherType
Policy-Based Access Control Engine
Aktionen je Regel: verweigern, erlauben, Queue-Mapping, Übertragungslimit, spiegeln, CoS-Anmerkung
Anzahl der Queues pro Port 8
Planungsalgorithmen SPQ, WRR, SPQ + WRR
Traffic-Shaper hierarchisches Shaping je Port und Queue sowie Planung mit Bandbreitenverwaltung
Traffic-Policer
• IP-Adresse von Quelle/Ziel, IP-Protokollnummer
• UDP oder TCP, Portnummer von Quelle/Ziel von TCP/UDP
TrTCM (Two Rate Three Color Marker)-Policer-Engine
Multilayer-ACL-Unterstützung
• DSCP- oder ToS-Wert
max. Anzahl der Profile je Switch: 20
max. Anzahl der Regeln je Profil: 32
Eingangsratenlimit mit Abstufung von 1Kbit/s
Sicherheit
Port-Sicherheit
Storm Control Multicast/Broadcast/Flooding Storm Control auf Port- und VLAN-Basis
IP- und MAC-basierte Zugriffssteuerung; richtlinienbasierte Zugriffssteuerung
IEEE 802.1X-Authentifizierung zur Netzwerkzugriffssteuerung
RADIUS-Client für IEEE 802.1X
Page 4
DIS-700G Series Industrial Layer 2+ Gigabit Managed Switch
Technische Spezifikationen DIS-700G-28XS
Verwaltung
Kommandozeile (CLI)
Benutzerverwaltung
Verwaltungssicherheit HTTPS, SSH
Aktualisierung und Wiederherstellung TFT/FTP für Konfigurationsimport/-export, TFTP/FTP für Firmware-Aktualisierung
Diagnose
NTP/SNTP ja
Diagnosetool für Ethernet-Verbindung (Kupfer)
Stromversorgung
DC-Eingang
Leistungsaufnahme 35W
20-58V DC, Dedundante doppelte Stromeingänge
Anzeigen
Betriebsstatus Anzeige des Stromversorgungsstatus
Ethernet-Port Verbindung und Geschwindigkeit
Umgebungsfaktoren und Standards
Betriebstemperaturbereich -40°C bis +75°C
Lagertemperaturbereich -40°C bis +85°C
Luftfeuchtigkeit (nicht kondensierend) 5% bis 95% relative Feuchtigkeit
Vibration, Stoß und Sturz Vibration: IEC60068-2-6; Stoß: IEC60068-2-27; Sturz: IEC60068-2-32
Zertifizierte Standards konform mit UL 61010-1, CE, FCC, EN 61000-6-2, EN 61000-6-4
EMV
EMS
RoHS und WEEE RoHS- (bleifrei) und WEEE-konform
MTBF >25Jahre
Strahlenemissionen: CISPR 22, EN55022 Klasse A
leitungsgebundene Emissionen: EN55022 Klasse A
Mechanische Eigenschaften
Schutzart IP30
Abmessungen 440 x 44 x 318,5mm
Gewicht 4,5kg
Montagemöglichkeit Montage in 19-Zoll-Rack
webbasierte Verwaltung
SNMP v1, v2c, v3
Telnet (5 Sitzungen)
Systemprotokoll
richtlinienbasiertes Stream-Mirroring
ESD: IEC61000-4-2
abgestrahlte RF (RS): IEC61000-4-3
EFT: IEC61000-4-4
Überspannung: IEC61000-4-5
leitungsgebundene RF (CS): IEC61000-4-6
Page 5
Zubehör
SFP-Transceiver
DIS-S301SX
DIS-S302SX
DIS-S310LX
DIS-700G Series Industrial Layer 2+ Gigabit Managed Switch
1-Port-Transceiver Mini-GBIC SFP auf Multimode-Glasfaser 1000BaseSX
• bis zu 550m
• -40–85°C Betriebstemperatur
1-Port-Transceiver Mini-GBIC SFP auf Multimode-Glasfaser 1000BaseSX
• bis zu 2km
• -40–85°C Betriebstemperatur
1-Port-Transceiver Mini-GBIC SFP auf Singlemode-Glasfaser 1000BaseLX
• bis zu 10km
• -40–85°C Betriebstemperatur
Weitere Informationen: www.dlink.com
D-Link European Headquarters.D-Link (Europe) Ltd., First Floor, Artemis Building, Odyssey Business Park, West End Road, South Ruislip HA4 6QE, United Kingdom.
Spezifikationen können ohne Vorankündigung geändert werden. D-Link ist eine eingetragene Marke der D-Link Corporation und ihrer Tochtergesellschaften.
Alle sonstigen Marken sind Eigentum ihrer jeweiligen Inhaber. ©2017 D-Link Corporation. Alle Rechte vorbehalten. Irrtümer und Auslassungen vorbehalten.
Stand Oktober 2017
