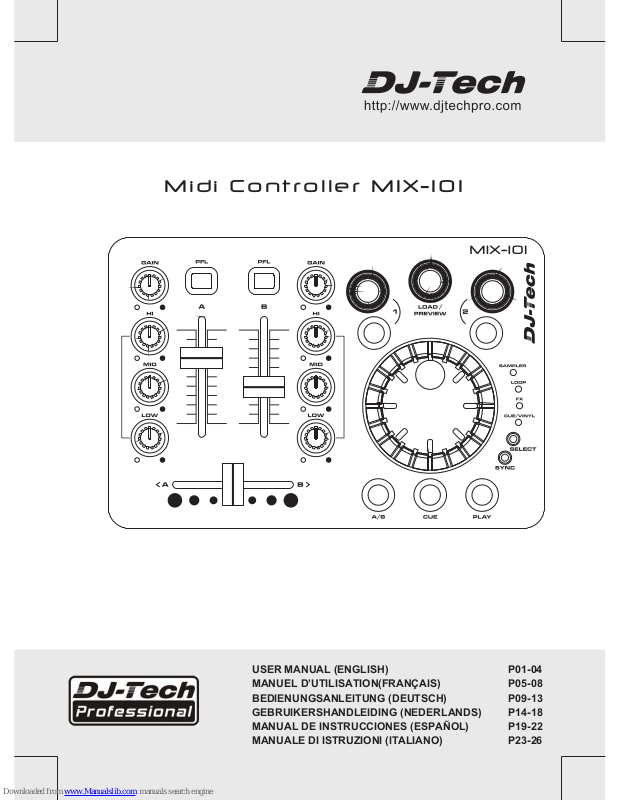

M i d i C o n t r o l l e r M I X - 1 0 1
USER MANUAL (ENGLISH) P01-04
MANUEL D’UTILISATION(FRANÇAIS) P05-08
BEDIENUNGSANLEITUNG (DEUTSCH) P09-13
GEBRUIKERSHANDLEIDING (NEDERLANDS) P14-18
MANUAL DE INSTRUCCIONES (ESPAÑOL) P19-22
MANUALE DI ISTRUZIONI (ITALIANO) P23-26
Page 2
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any of the ventilation openings. Install in accordance with the manufacture’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized plug. The wide blade is provided for your safety.
If the provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plug, convenience
receptacles, and point where they exit from the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12.
Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer,
or sold with the apparatus. When a cart is used, use caution when moving the
cart/apparatus combination to avoid injury from tip-over.
13. Unplug this apparatus during lighting storms or when unused for long periods of time.
14. Refer all servicing to qualified service personnel. Serving is required when the apparatus has
been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
15. The main plug is used as the disconnect device, the disconnect device shall be readily operable.
16. Please keep the unit in a good ventilation environment.
WARNING
To reduce the risk of the fire or electric shock, do not expose this apparatus to rain or moisture. The
apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such
as vases, shall be placed on the apparatus.
CAUTION: To reduce the risk of electric shock, do not
remove any cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.
The lightning flash with arrowhead symbol within the equilateral triangle is intended to
alert the use to the presence of un-insulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the
presence of important operation and maintenance (servicing) instructions in the literature
accompanying this appliance.
CAUTION
To prevent electric shock, do not use this polarized plug with an extension cord, receptacle or other
outlet unless the blades can be fully inserted to prevent blade exposure.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
DUTCH
ITALIANO
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
DUTCH
ITALIANO
SAFETY INSTRUCTIONS
Page 3
- USB Powered
- 27 MIDI Messages
- 8 Selectable MIDI Channels
- 3 x 45mm Channel Faders and Crossfader
- Adjustable Crossfader Curve
- 9 x Push buttons - 7 Illuminated
- 8 x Rotary Knobs
- 3 x Rotary Encoders with “Push to switch” function
- Included DJ Software for MAC/PC: DECKADANCE LE
1. Power Connector - Plug in power adaptor here. DC adaptor can be used when the USB port
cannot provide enough power to the unit. Please use
only a 6V DC adaptor.
2. Power Switch (Adaptor / OFF/ USB power) - Set the
switch to adaptor when using the exclusive adaptor, set
to USB bus power when using power provided from the
computer via USB.
3. USB Socket - Used to connect a computer.
4. C.F Cur
ve Control - Adjusts the shape of the crossfader curve from a quick cut for scratching or to a
longer fade for mixing.
5. MIDI Out: Rotate the MIDIOUT knob to select MIDI channel from 1 to 8. Every time MIDI channel is
changed, the LED from “CUE/VINYL” to “Deck A PFL” will show the MIDI channel number.
1. Install the DJ software from the software CD included. Follow the instruction to finish the installation.
You may need to enter the serial number for the software during installation. The serial number can
be found on the paper pocket of the software CD.
2. Connect the MIX-101 to Computer USB port. Driver will be installed automatically. No Driver is
needed.
You can use the MIX-101 alone or use with other 101 series controllers (including VTT-101,
DJM-101 and CDJ-101) at the same time. Sample connection as below:
Not
e: If you are using a USB Hub for connection, it is recommended to use a Powered USB hub to
ensure the stability of the setup.
VTT-101:
Deck A
MIDI CH1
DJM-101:
Deck A&B
MIDI CH1
CDJ-101:
Deck B
MIDI CH2
MIX-101:
Deck A&B
MIDI CH1
Computer
Powered USB Hub
MAIN FEATURES
CONNECTIONS
CONNECTIONS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
DUTCH
ITALIANO
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
DUTCH
2
1 2 3 4 5
Page 4
3. Open the DJ software. Go to SETUP page and activate the INPUT and OUTPUT for connected
controller(s). As below:
4. The MIDI Channel setting of the controller allows you to control different decks in DJ software.
Please refer to below table for MIDI Channel in Deckadance Software:
CDJ-101 VTT-101 DJM-101 MIX-101
MIDI CH1 Deck A Deck A Deck A & B Deck A & B
MIDI CH2 Deck B Deck B N/A N/A
MIDI CH3 to CH8 N/A N/A N/A N/A
* N/A = Not Available
5. The 101 series USB MIDI controllers also support other DJ software like Traktor Pro. Please visit
DJ Tech website (http://www.djtechpro.com/ ) for software mapping and further info.
MIX-101:
1. GAIN KNOB
2. EQ KNOB
3. PFL BUTTON
4. CHANNEL VOLUME FADER
5. CORSSFADER
6. MULTI-FUCNTION ENCODER AND SWITCH 1 & 2. MULTI-FUNCTION JOG WHEEL –
Depends on different modes of the MODE SWITCH (8), in Deckadance LE:
i) SAMPLER MODE
Mode Deck A Deck B
Encoder 1
Adjust slot 1 sample volume. Press and hold
to play
Adjust slot 5 sample volume. Press and hold to play
Encoder 2 Adjust slot 2 sample volume. Press and hold
to play
Adjust slot 6 sample volume. Press and hold to play
Button 1 Toggle slot 1 sample Play/ Pause Toggle slot 5 sample Play/ Pause
Button 2 Toggle slot 2 sample Play/ Pause Toggle slot 6 sample Play/ Pause
Jog Wheel Deck A Pitch Bend Deck B Pitch Bend
