PVS 702-10 TWIN
Lecteur DVD portable avec double écrans
Manuel d’utilisation
Photo non contractuelle
A lire impérativement avant la mise en service de l’appareil
DECLARATION DE CONFORMITE
Nous, D-JIX (Logicom - 74, rue de la Belle Etoile - Z.I. Paris Nord II - B.P. 58338 - 95941
ROISSY CDG France)
Déclarons que le produit DVD PORTABLE PVS 702-10 TWIN de la marque D-JIX est en
conformité avec les exigences essentielles applicables suivantes :
- EN 55013: 2001/+A1: 2003/+A2: 2006
- EN 61000-3-2: 2006
- EN 61000-3-3: 1995+A1:2001+A2: 2005
- EN 55020: 2002/+A1: 2003/+A2: 2005 (EN61000-4-2 :2001, EN61000-4-3 :2006, - -EN61000-4-4 :2004, S1, S2, S3, S4)
Cette conformité à la directive 1999/5/CE du Parlement et du Conseil Européens pour la
sécurité des usagers et les perturbations électromagnétiques s’entend pour autant que le
produit pour lequel elle est donnée est installé et utilisé suivant les instructions fournies
dans le manuel d’utilisation.
Toute modification non autorisée du produit annule cette déclaration de conformité.
Roissy, le17 Avril 2008
Bernard BESSIS, Président Directeur Général
1
SOMMAIRE
Déclaration de conformité __________________________________________________ 1
Présentation du PVS 702-10 TWIN___________________________________________ 3
Sécurite et informations générales___________________________________________ 3
Principales caractéristiques _________________________________________________ 5
SchemaS et fonctionS______________________________________________________ 5
Vue du moniteur _________________________________________________________ 5
Vue du lecteur DVD_______________________________________________________ 6
Télécommande___________________________________________________________ 7
Utlisation de la télécommande ______________________________________________ 8
Accessoires _______________________________________________________________ 9
Branchement et installation du lecteur _______________________________________ 9
Connexion de inter-ecran__________________________________________________ 10
Connexion de sortie audio-vidéo ___________________________________________ 11
Connexion d’entrée audio-vidéo ____________________________________________ 12
Utilisation de base ________________________________________________________ 13

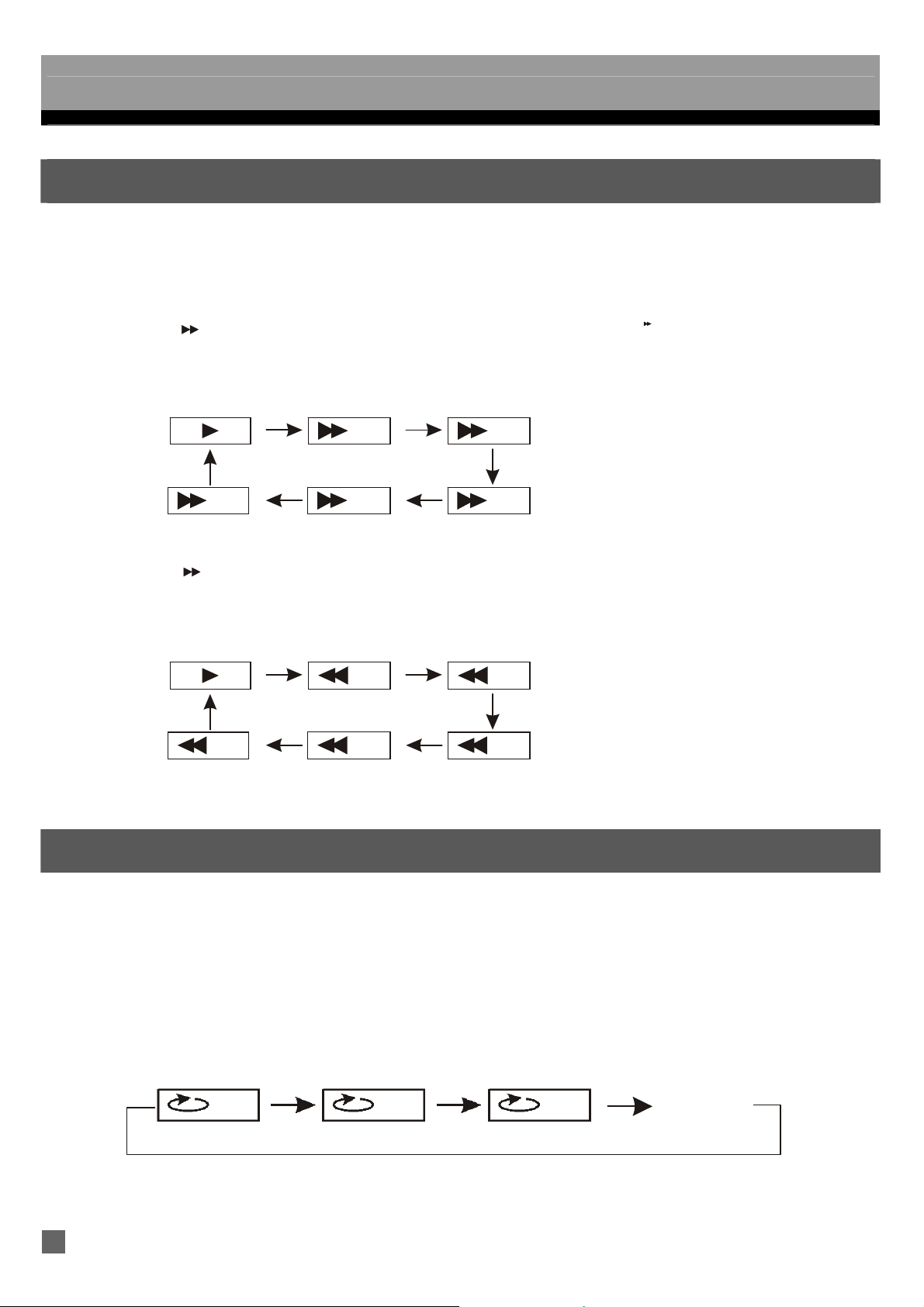

Avance rapide et retour rapide _____________________________________________ 14
Répétition de lecture ______________________________________________________ 14
Répétition de la lecture d'une scène favorite_________________________________ 15
Angle et zoom____________________________________________________________ 15
Lecture d'un fichier JPG ___________________________________________________ 16
Lecture de fichiers MP3____________________________________________________ 17
Configuration du système _________________________________________________ 17
Spécifications techniques __________________________________________________ 18
Dépannage_______________________________________________________________ 19
Garantie et SAV __________________________________________________________ 20
2
PRESENTATION DU PVS 702-10 TWIN
Nous vous remercions d'avoir choisi notre lecteur de DVD portable. Il comprend deux écrans de 7
pouces. Doté de composants électroniques de pointe, cet appareil est conçu pour une utilisation en
déplacement, à domicile, à l'hôtel, dans des bureaux, etc. pour le loisir. Sa taille compacte permet de
le transporter et de l'installer facilement. Veuillez lire attentivement ce manuel avant d'utiliser
l'appareil et le conserver pour une consultation ultérieure.
ATTENTION
Haute tension, ne pas ouvrir
Ces symboles rappellent à l'utilisateur d'être
prudent pour éviter les risques d'électrocution
SECURITE ET INFORMATIONS GENERALES
Avertissement :
appareil à la pluie ou à l'humidité.
1) Veuillez lire attentivement ce manuel d'utilisation et respectez les consignes de sécurité pour
faire fonctionner l'appareil.
2) N’utilisez pas cet appareil à proximité de l'eau. Ne posez pas sur l'appareil un récipient contenant
du liquide.
3)
N'installez pas l'appareil près d'une source de chaleur telle que des radiateurs, des registres de
chaleur, des fourneaux et autres appareils, y compris des amplificateurs, produisant de la
chaleur
4) Débranchez l’appareil pendant les orages ou lorsqu’il n’est pas utilisé pendant un certain temps.
5) Pour nettoyer l’appareil, d
nettoyer. N’utilisez pas de détergent liquide ni d'aérosol.
6) Utilisez exclusivement les accessoires spécifiés par le fabricant.
7)
Toute intervention doit être confiée à un technicien dépanneur qualifié. Une révision est
nécessaire lorsque l'appareil a été endommagé, par exemple au niveau du cordon
d'alimentation ou de la prise, lorsque du liquide a été renversé ou que des objets sont tombés
sur l'appareil, en cas d'exposition de l'appareil à la pluie ou à l'humidité, de fonctionnement
anormal ou de chute. Ne tentez pas de réparer l'appareil vous-même en raison des dangers
liés à la haute tension et du risque d'électrocution.
.
Pour réduire le risque d'incendie ou d'électrocution, n’exposez pas cet
ébranchez-le et utilisez exclusivement un chiffon humide pour le
3
8) N’utilisez pas de disques aux formes irrégulières, par exemple en forme de cœur
ou d'étoile. Ils peuvent entraîner un dysfonctionnement de l'appareil
9) À pleine puissance, l’écoute prolongée du baladeur peut endommager l’oreille de l’utilisateur
10) Ne pas utiliser les écouteurs pendant que vous conduisez.
11) Ne pas exposer l’appareil trop longtemps au soleil, au froid.
12) Ne plongez pas l’appareil dans l’eau et ne l’utilisez pas dans un environnement, humide ou
mouillé.
13) N’exposez pas l’appareil au feu, ou d’autres environnements dangereux. Par exemple, dans des
stations essence ou des zones ou des produits explosifs sont utilisés.
4
PRINCIPALES CARACTERISTIQUES
Deux écrans LCD 7 pouces couleur haute luminosité
Compatible avec les formats DVD, VCD, MP3, MP4, CD, JPEG, DivX, etc. Haut-parleur
stéréo intégré.
Prise en charge des systèmes PAL ou NTSC
Prise en charge des systèmes d'exploitation en plusieurs langues, avance/retour rapide,
fonction de répétition
Fonction de zoom avant/arrière
SCHEMAS ET FONCTIONS
Vue du moniteur
1, Interrupteur ON/OFF
3, Fiche écouteur
5, Fiche d’alimentation
4, Réglage contraste
2, Réglage volume
4, Fiche AV IN
6, Ecran LCD
5
Vue du lecteur DVD
1, Bouton d’ouverture
2, Fiche d’écouteur
3, Réglage volume
4, Interrupteur ON/OFF
5, Touche Mode média
6, Touche MENU
7, Touche Configuration
8, Touche Play/Pause
9, Touche de navigation
10, Touche de navigation
11, Touche de navigation
12, Touche de navigation
13, DC IN 9V
14, DC OUT (connexion inter-écran)
15, Fiche AV IN/OUT (connexion inter-écran)
16, Lecteur USB
17, Lecteur carte SD/MMC
6

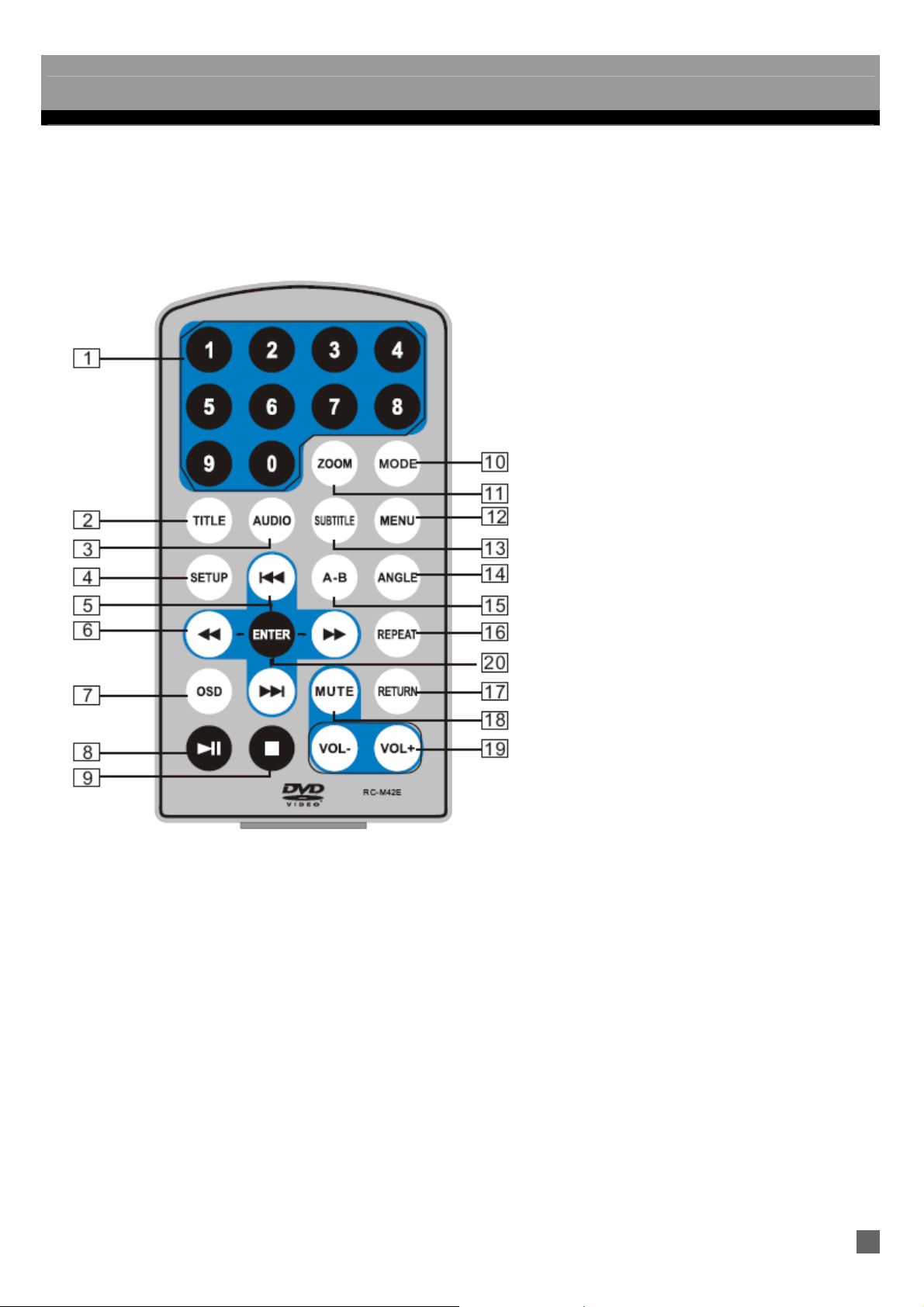

Télécommande
10. MODE (pour basculer entre plusieurs modes)
1. Touches numériques
2. TITLE (pour afficher les
informations sur le titre)
3. AUDIO (pour sélectionner la langue
audio)
4. SETUP (pour accéder au menu de
configuration ou le quitter)
5. Touche Précédent/Suivant (pour
accéder au chapitre ou à la scène
précédente/suivante pendant la
lecture)
6. Touche avance/retour rapide
(pour défiler rapidement vers
l'avant/l'arrière en multipliant la
vitesse par 2, 4, 8, 16 ou 32)
7. OSD (pour afficher les
informations sur le disque
pendant la lecture)
8. Lecture/Pause
9. A r r êt (une pre s s i o n : arrêt au
point de lecture actuel ; appuyez
sur pour poursuivre la lecture ;
appuyez de nouveau pour arrêter
la lecture)
11. ZOOM (pour effectuer un zoom avant/arrière sur l'image pendant la lecture)
12. MENU (pour ouvrir ou fermer la page de menu)
13. SUBTITLE (pour sélectionner la langue de sous-titrage lors de la lecture du DVD)
14. ANGLE (pour modifier l'angle d'affichage lors de la lecture d'un disque prenant
en charge les changements d'angle)
15. A-B (pour répéter une partie spécifique du point A au point B ; appuyez de
nouveau pour annuler la lecture répétée)
16. REPEAT (pour répéter la lecture du titre, du chapitre ou de la piste)
7
17. RETURN (pour revenir au menu principal)
18. MUTE (pour désactiver/activer le son du haut-parleur)
19. VOL +/- : (pour régler le volume)
20. ENT ER (pour confirmer)
UTLISATION DE LA TELECOMMANDE
Insérez la pile dans la télécommande comme illustré ci-dessous
Lors de l'utilisation de la télécommande, assurez-vous
que le voyant infrarouge est dirigé vers le capteur
infrarouge de l'appareil. La distance entre l'appareil et
la télécommande doit être inférieure à 3 mètres.
Reportez-vous à l'illustration suivante.
Remarque :
1. Evitez de faire tomber l’appareil ou de le placer dans un environnement humide.
2. Evitez d’exposer le capteur infrarouge de l'appareil aux rayons du soleil
3. Remplacez la pile de la télécommande si celle-ci ne fonctionne plus.
8
ACCESSOIRES
Ecran LCD 7 pouces
Télécommande avec pile
Câble audio/vidéo 1
Adaptateur secteur 1
Adaptateur pour allume-cigare 1
Mode d'emploi 1
Ecouteurs 1
Câble de connexion inter-écran 1
Sacoche de transport 2
2
1
BRANCHEMENT ET INSTALLATION DU LECTEUR
Branchez la fiche de l'adaptateur sur la prise d'entrée DC IN 9V située à droite de l'appareil puis
l'autre extrémité sur la prise secteur. Reportez-vous à l'illustration ci-dessous.
Si vous utilisez un adaptateur pour allume-cigare pour alimenter l'appareil :
Branchez la fiche de l'adaptateur sur la prise d'entrée DC IN 9V de l'appareil puis branchez l'autre
extrémité sur la prise d'allume-cigare de la voiture. Reportez-vous à l'illustration ci-dessous.
Remarques :
1. L'adaptateur pour allume-cigare est disponible uniquement si l'alimentation de la voiture est
sur 9-12V
9

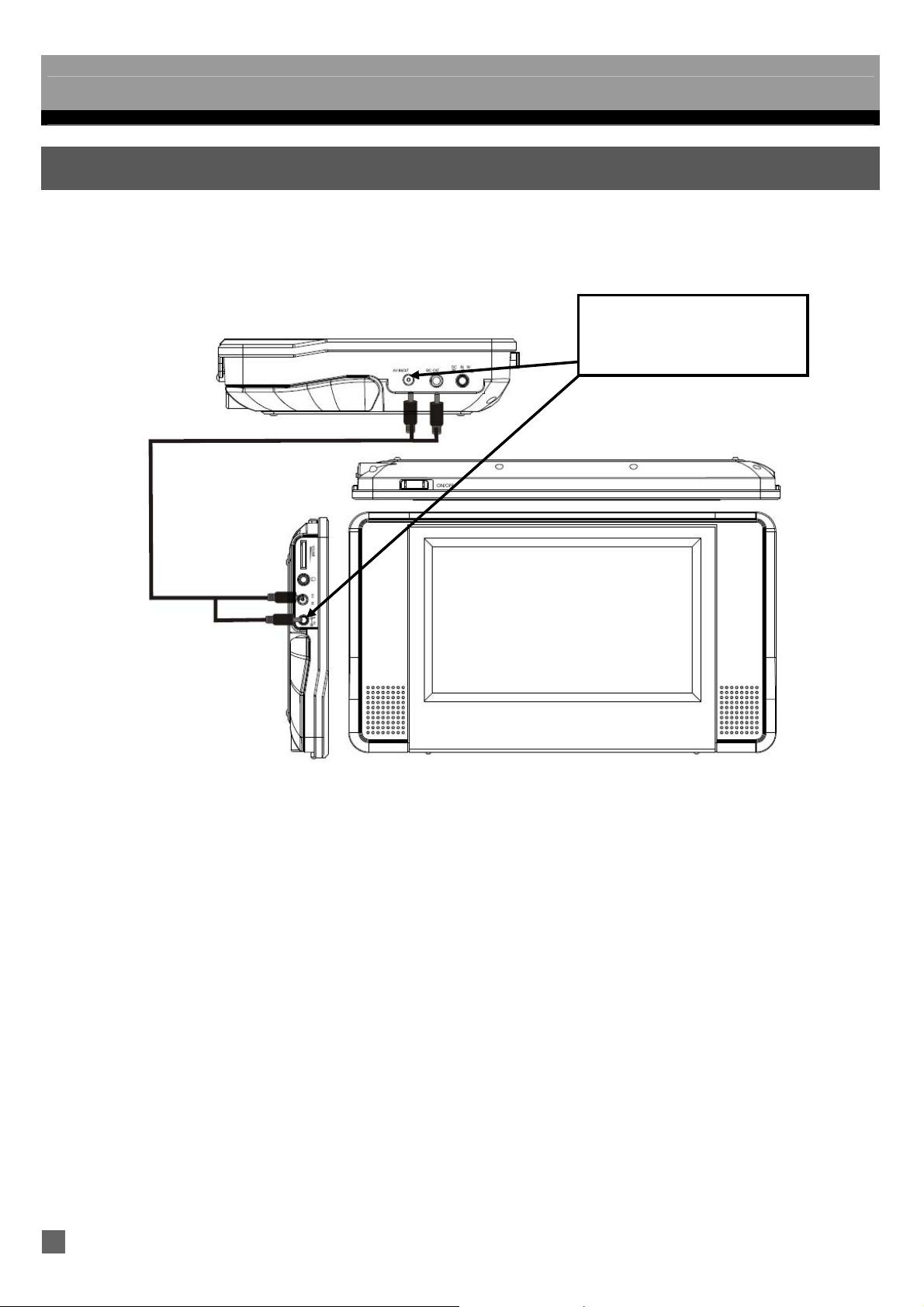

CONNEXION DE INTER-ECRAN
Vous pouvez également raccorder le moniteur au lecteur DVD pour avoir la même image que le
lecteur sur le moniteur. Reportez-vous à l'illustration ci-dessous :
Le connecteur Jack doit
être bien enfoncé des deux
cotés.
Brancher l’adaptateur d’alimentation (secteur ou allume-cigare) sur la prise d'entrée DC IN 9V
du lecteur DVD
Connecter le lecteur DVD et le moniteur avec le câble de connexion inter-écran (uniquement
avec le câble fourni) en suivant l'illustration ci-dessus
Attention :
Veillez bien à enfoncer la prise Jack (se trouvant aux extrémités du câble), pour avoir une
liaison fiable. Sinon, l’image ne s’affichera pas sur le deuxième écran.
Assurez-vous que le câble de connexion inter-écran soit bien branché sur
chaque appareil. Si l’image ou le son du moniteur n’apparaît pas, veuillez
débrancher le câble puis le rebrancher à nouveau.
10
CONNEXION DE SORTIE AUDIO-VIDEO
L'appareil peut être relié à un haut-parleur externe. Reportez-vous à l'illustration suivante
Entrée vidéo Entrée Audio
Haut-parleur central
Haut-parleur arrière droit
Amplificateur
Haut-parleur avant gauche
Haut-parleur avant droit
Caisson de basses
Haut-parleur arrière gauche
Remarque : L’appareil ne comporte pas de canal 5.1 ; toutefois, après son raccordement à l'APM,
il peut émettre de la même manière que par un canal 5.1
11
CONNEXION D’ENTREE AUDIO-VIDEO
1. Appuyez sur la touche IN/OUT de la télécommande pour recevoir le signal A/V externe
2. Utilisez le câble A/V pour connecter l'appareil au signal externe
3. Pour revenir à l'arrêt du DVD, appuyez sur la touche IN/OUT.
Remarque :
Pendant la connexion au signal externe, arrêtez l'appareil.
12
UTILISATION DE BASE
Lecture de disque au format DVD, MPEG4, SVCD, VCD, CD, MP3, DivX
1. Après avoir mis l'appareil sous tension, allumez-le à l'aide de l'interrupteur ON/OFF.
La page suivante apparaît à l'écran :
DVD
MÉDIA
2. Appuyez sur la touche de direction pour passer en mode DVD ou Média. Si vous choisissez le
mode « Média », insérez une clé USB ou une carte SD
3. Ouvrez le lecteur de disque et insérez un disque en positionnant l’étiquette vers le haut.
4. Fermez le lecteur. L'appareil charge le disque et commence la lecture.
5. Appuyez sur pour arrêter la lecture au point actuel ; appuyez sur pour poursuivre la
lecture ; appuyez de nouveau sur cette touche pour arrêter la lecture.
6. Pendant la lecture, appuyez sur pour suspendre la lecture ; appuyez de nouveau sur
cette touche pour reprendre la lecture.
7. Une fois la lecture terminée, mettez l'appareil hors tension.
8. Pour certains DVD dotés d'un menu Titre ou Chapitre, appuyez sur la touche MENU pour
accéder à la page de menu puis sélectionnez le programme à l'aide des touches
numériques ou
Remarque : En mode pause, arrêt ou en l'absence de disque, l'appareil se met en veille
après 3 minutes environ.
Appuyez sur une touche pour quitter le mode veille.
Lecture
/Pause
Titre
Touche
de direction
Entrée
Menu
13
AVANCE RAPIDE ET RETOUR RAPIDE
Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD ou CD, l'appareil peut
effectuer une lecture en avance rapide ou en retour rapide pour rechercher une scène.
1. Appuyez sur pour activer l'avance rapide. Appuyez plusieurs fois sur cette touche pour
multiplier la vitesse de lecture par 2, 4, 8, 16
2X 4X
8X 16X 32X
2. Appuyez sur pour activer le retour rapide. Appuyez plusieurs fois sur cette touche pour
multiplier la vitesse de lecture par 2, 4, 8, 16 ou 32.
2X 4X
8X 16X 32X
ou 32.
REPETITION DE LECTURE
Lors de la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD ou DivX, l'utilisateur peut répéter la
lecture d'un chapitre, d'un titre ou de l'ensemble des programmes du disque.
Pour les DVD, appuyez sur la touche « REPEAT » pour répéter la lecture d'un chapitre, appuyez
une deuxième fois pour répéter la lecture d'un titre et une troisième fois pour répéter la lecture du
disque.
14
Répétition
Chapitre tout titre désactivé
Pour les disques MP3, appuyez sur la touche « REPEAT » pour répéter la lecture du fichier en cours,
appuyez une deuxième fois pour répéter la lecture du dossier et une troisième fois pour annuler la
répétition.
Répéter un titre un dossier désactivé
REPETITION DE LA LECTURE D'UNE SCENE FAVORITE
Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou DivX, l'utilisateur
peut répéter la lecture d'une scène ou d'un chapitre.
Pendant la lecture, appuyez sur la touche « A-B » au point A, puis appuyez
touche au point B ; l'appareil répète automatiquement la partie située entre A et B.
Appuyez sur cette touche une troisième fois pour revenir à une lecture normale.
de nouveau sur cette
Numéro
A-B
Angle
ANGLE ET ZOOM
Au cours de la lecture d'un DVD permettant un affichage sous plusieurs angles, appuyez sur la
touche « Angle ».
Les indications suivantes apparaissent à l'écran :
1/4 2/4 3/4 4/4
Appuyez sur les touches numériques pour sélectionner l'angle de votre choix
15
Pour revenir à une lecture normale, appuyez sur « Angle ». L'appareil lit le disque selon l'angle
par défaut.
Lors de la lecture d'un disque au format DVD, MPEG4, SVCD, VCD, CD, MP3 ou DivX,
L’utilisateur peut effectuer un zoom avant ou arrière sur l'image.2X
Pendant la lecture, appuyez sur la touche Zoom pour agrandir l’image
Appui successif permet d'agrandir davantage l'image. Appuyez sur la touche Zoom à plusieurs
reprises pour revenir à l'affichage normal.
Lorsque l'image est agrandie, appuyez sur ou pour déplacer l'image.
LECTURE D'UN FICHIER JPG
1. Placez un disque JPG dans le lecteur : l'appareil commence la lecture.
2. Appuyez sur « MENU » pour naviguer parmi les fichiers JPG.
3. Appuyez sur ▲▼ puis sur la touche « OK » pour sélectionner un fichier JPG.
4. Appuyez sur ou sur OK pour pré visualiser le fichier sélectionné
5. Pour faire pivoter l'image dans le sens inverse des aiguilles d'une montre, appuyez sur «◄ » ;
appuyez sur « ►» pour faire pivoter l'image dans le sens des aiguilles d'une montre
6. Appuyez sur la touche OSD lors de l'affichage des photos pour choisir parmi plusieurs modes
d'actualisation :
a. actualisation de haut en bas
b. actualisation de bas en haut
c. actualisation de gauche à droite
d. actualisation de droite à gauche
e. actualisation de l'angle supérieur gauche à l'angle inférieur droit
f. actualisation de l'angle supérieur droit à l'angle inférieur gauche
g. actualisation de l'angle inférieur gauche à l'angle supérieur droit
h. actualisation de l'angle inférieur droit à l'angle supérieur gauche
l. actualisation du centre horizontal aux deux côtés
j. actualisation du centre vertical aux deux côtés
k. actualisation du haut et du bas vers le centre
l. actualisation de la droite et de la gauche vers le centre
m. actualisation du côté supérieur des quatre fenêtres au côté inférieur
n. actualisation du côté gauche au côté droit des quatre fenêtres.
o. actualisation des 4 côtés vers le centre.
7. Pendant la visualisation des fichiers, « » peut apparaître lorsque vous appuyez sur la touche «
Angle », « Subtitle », « Audio », « A-B » ou « Title », etc. Ce symbole indique que ces options
sont indisponibles.
16
8. Lors de la visualisation de fichiers JPG, appuyez sur « ■ » afficher les images en miniature, ou
appuyez sur ◄ ►▼▲ ou sur la touche OK pour sélectionner une image à afficher.
LECTURE DE FICHIERS MP3
Placez un disque MP3 dans le lecteur
Appuyez sur ▲▼ ou sur la touche « OK » pour choisir un fichier MP3; Appuyez sur ou sur
« OK » pour lire le fichier sélectionné
CONFIGURATION DU SYSTEME
Appuyez sur la touche « Setup » pour afficher le menu principal. Appuyez sur « Setup »
une nouvelle fois pour quitter le menu.
Page Réglages Généraux
Affichage TV
Type de TV
Indicateur d’angle
Langue OSD
Ecran de Veille
Dernière mémoirisation Oui
Accéder à la page Configuration générale
Large
Oui
Pal
Fr
Oui
Dans le sous-menu, appuyez sur “ ▲▼ ” pour sélectionner l'option désirée puis sur la touche « OK »
pour confirmer
Vous pouvez configurer le système selon vos préférences. Soyez cependant attentif aux éléments
suivants :
17
1. Certaines fonctions telles que « Indicateur d’angle » peuvent ne pas être disponibles en fonction
du disque.
2. Le mot de passe par défaut défini en usine est 8888.
3. Le menu Page de préférences est activé uniquement lorsque aucun disque n'est chargé ou que
le lecteur de disque est ouvert.
4. La langue Audio et des Sous-titres ne sont sélectionnables que sur les disques proposant
plusieurs langues.
SPECIFICATIONS TECHNIQUES
Disques compatibles :
Système de signal : PAL/NTSC
Taille des écrans : 7 pouces
Réponse de fréquence : 20 Hz à 20 KHz
Sortie vidéo : 1 Vp-p/75 Ohm non équilibrée
Sortie audio : 1,4 Vrms/10 k Ohm
S/N Audio : supérieure à 80 dB
Plage dynamique : Supérieure à 85 dB
USB : prise en charge d’USB 1.1
Laser : laser semi-conducteur, Longueur d'ondes : 650 nm/795 nm
Source d'alimentation : DC 9-12V (ou allume cigare)
Consommation : 10 W
Température de fonctionnement : 5~40°C
Dimensions (L x P x H) : 255x 146 x 36mm
DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW, MP3,JPEG,
MPEG4VCD2.0
18
DEPANNAGE
PROBLÈME SOLUTION
Absence de son ou son
déformé
Impossible de passer les
avant-propos du film
L'icône apparaît à
l'écran
L'image est déformée
Assurez-vous que l'appareil est correctement branché. Assurezvous que les câbles sont raccordés correctement aux prises
appropriées.
Vous ne pouvez pas passer le générique et les avertissements
affichés au début du film car le disque est programmé pour
empêcher cette action.
La fonction ou l'action ne peut être réalisée actuellement car :
1. le logiciel du disque ne le permet pas.
2. le logiciel du disque ne prend pas en charge la fonction (par ex.
les angles)
3. la fonction n'est pas disponible actuellement.
4. vous avez demandé un titre ou un numéro de chapitre
inexistant.
Le disque est peut-être endommagé. Essayez d'utiliser un autre
disque ;
Il est normal qu'une certaine déformation se produise en mode
avance rapide ou retour rapide.
Certains disques possèdent des sections qui interdisent le
Impossible d’exécuter la
fonction avance rapide
ou retour rapide
balayage rapide ou le saut de chapitre ;
Il est impossible de sauter les avertissements et le générique de
début de film. Cette partie du film est souvent programmée de sorte
à empêcher qu’elle ne soit sautée.
Impossible d’avoir
l’image ou le son sur le
moniteur externe
Ce produit est en constante amélioration ; les modifications des fonctions et spécifications ne feront
l’objet d’aucun avis préalable.
Vérifier le câble inter-écran soit branché correctement
Débrancher le câble puis le rebrancher à nouveau.
19
GARANTIE ET SAV
CHAMP D’APPLICATION DE LA GARANTIE
La garantie fournisseur D-Jix est valable pour un usage normal de l’appareil tel qu’il est défini dans le
cadre de la notice d’utilisation.
Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l’appareil. En
particulier, la garantie ne s’applique pas si l’appareil a été endommagé à la suite d’un choc ou d’une
chute, d’une fausse manœuvre, d’un branchement non conforme au instructions mentionnées dans la
notice, d’une protection insuffisante contre la chaleur, l’humidité ou le gel.
La garantie s’étend uniquement à la France métropolitaine.
PROCEDURES POUR CONTACTER LE S.A.V
Avant de rendre l’appareil au magasin, il est impératif de nous contacter afin d’être sûr que vous avez
une panne.
Munissez vous de votre appareil.
Vous disposez une ligne client : 01 48 63 59 25 ou site internet : www.djix.fr
Un serveur téléphonique vous donnera une solution à chacun de vos problèmes.
20
Loading...
