Condensate
Pump Pro
Standard Applications
Models: PROCP-22S, PROCP-22S-230,
PROCP-22ST, PROCP-22ST-230
Installation Instructions
Page 2
ASURITY
TM
INTRODUCTION
SAFETY INFORMATION
Please read, understand, and follow all safety instructions. Failure to follow
instructions may result in property damage, serious injury, or death.
DANGER
ALWAYS disconnect power prior to moving, adjusting, or servicing
pump or attached systems. DO NOT use this pump in the presence of
spraying or standing water. Failure to do so could result in a fatal electric
shock.
WARNING: FIRE AND EXPLOSION HAZARD
DO NOT use this pump to move ammable or explosive liquids. DO
NOT use this pump in explosive or ammable environments.
Carbon monoxide hazard. Ensure that pump is mounted away from heat
exchanger or wiring. If you are unsure of any items in this manual, please
consult a professional and DO NOT attempt to install this product.
CALIFORNIA PROPOSITION 65
This product may contain chemicals known to the state of California to
cause cancer, birth defects, or other reproductive harm. Wash hands
after handling this product.
CAUTION: FLOOD RISK
Personal injury or property damage can result from an inoperative
pump. If a ood has occurred, DO NOT walk in wet area until all power
has been turned o. Check with local electric company or a qualied
electrician before disconnecting any electrical service prior to pump
removal.
WARNING
Supply voltage and frequency must match what is shown on pump
nameplate. Source voltages lower than the rated supply can reduce
performance and cause pump to overheat.
Pump must be level and should be mounted to or placed on a solid
surface or oor.
DO NOT cover pump air vents. Pump is air cooled. DO NOT cover
vent holes located on top or sides of the pump housing. Pump may be
operated continuously as long as air vents are not covered.
Pump should be stored indoors. The chosen location should be clean
and dry.
This appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or
CONDENSATE MANAGEMENT PAGE
2
Page 3
instruction concerning use of the appliance by a person responsible for
their safety. Children should be supervised to ensure that they do not play
with the appliance.
TEMPERATURE RATING (NOT TESTED FOR HOT WATER)
• Continuous duty 140˚F
• Max inlet temperature 160˚F
• Not suitable for contact with steam or gases that exceed 160˚F.
GENERAL INFORMATION
This pump is designed to automatically remove the condensate water that
collects from appliances such as air conditioners and de-humidiers. The
pump has a built-in tank that collects water from the appliance. When water
collected reaches sucient level inside pump tank, pump switches on and
pumps water to a remote location for disposal.
When tank is suciently empty, pump automatically switches o. Pump is
capable of lifting water up to 22 ft. and is equipped with a check valve that
prevents water from owing back into tank when pump shuts o.
The pump is equipped with a switch that activates when water in the
tank reaches an overow condition. The overow safety switch may be
connected to turn o the appliance if high water condition occurs.
FEATURES
Overow Safety Switch
Interruptor de seguridad de rebose
Inlet Hole
Oricio de entrada
Inlet Hole Cover
Cubierta
www.diversitech.com | 800.995.2222 PAGE 3
Metal Hang Tabs
Lengüetas colgantes
de metal
Check valve
Válvula de control
Page 4
ASURITY
TM

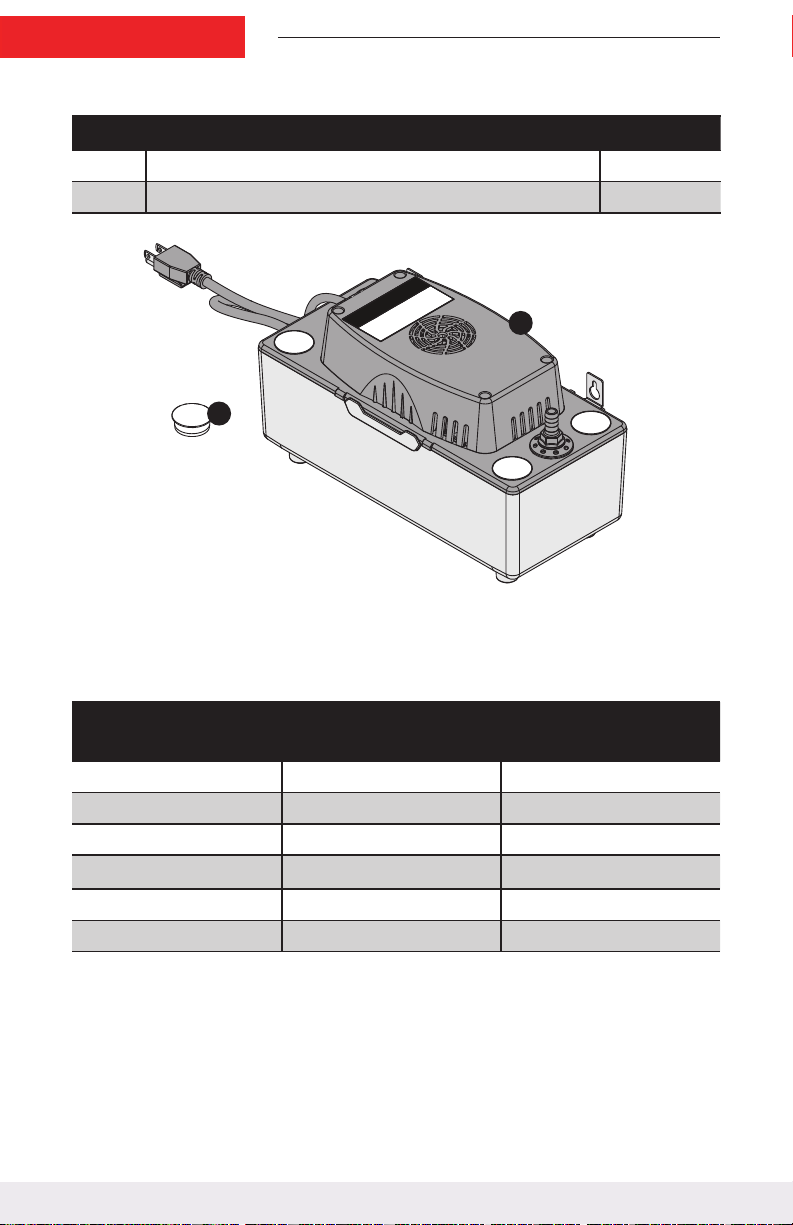

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Condensate Pump 1
B Inlet Hole Covers 3
A
B
SPECIFICATIONS
PROCP-22S
PROCP-22ST
Rated Voltage 120 Volts/60Hz 220 Volts/60 Hz
Rated Current Draw 1.9 Amps 1.0 Amps
Head Height 22 ft. maximum 22 ft. maximum
Flow Rate at Zero Head 1.6 GPM 1.0 GPM
Product Weight 5 lbs. 5 lbs.
Inlet Height from Base 4.4" 4.4"
CONDENSATE MANAGEMENT PAGE
PROCP-22S-230
PROCP-22ST-230
4
Page 5
INSTALLATION

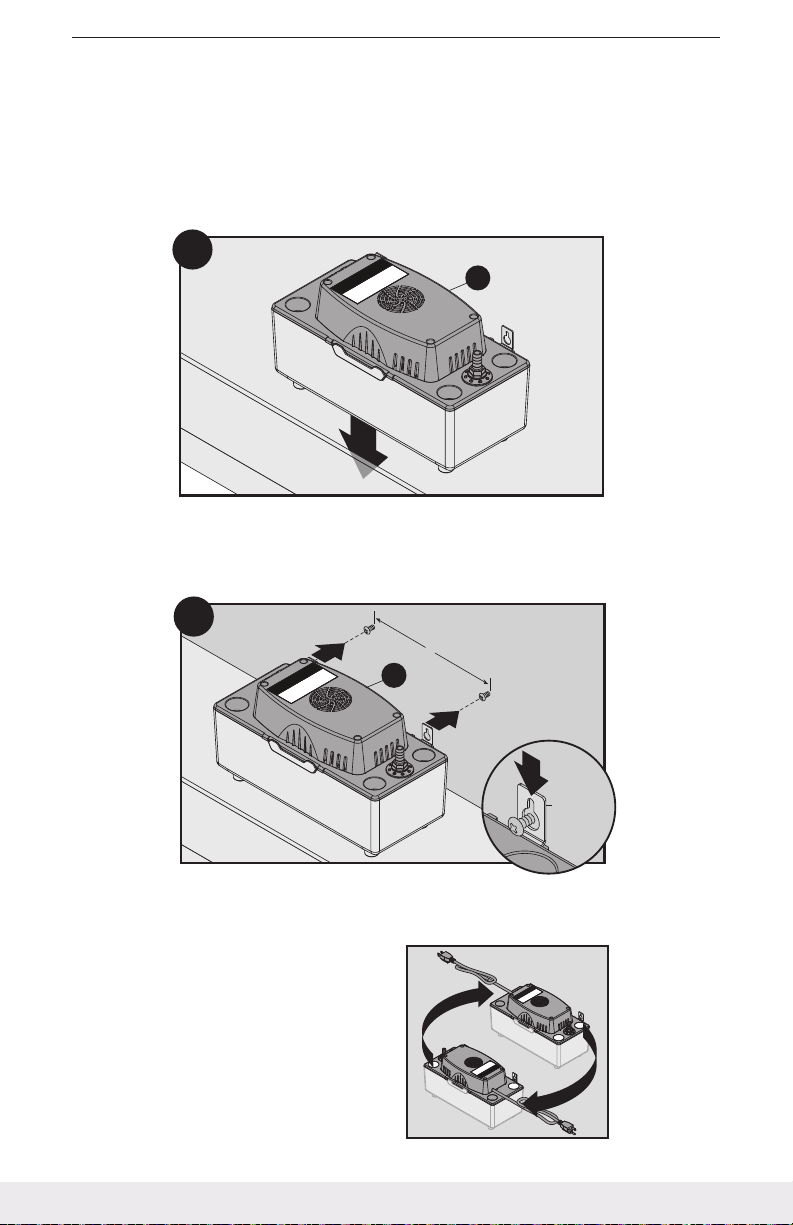

MOUNTING OPTIONS
1A. PLACE ON FLOOR
Determine condensate pump location.
1a
A
1B. ATTACH TO WALL
Attach condensate pump with screws (8” between mounting tabs).
1b
8"
A
8"
(20.3 cm)
(20.3 cm)
1
1
2
Mounting tab
Languette de
montage
Pestaña
de montaje
OPTION: REVERSE TOP IF NECESSARY
Pump top may be rotated 180˚
to allow access to pump outlet
or power connection.
www.diversitech.com | 800.995.2222 PAGE 5
Page 6
ASURITY
2
TM
INSTALLATION (continued)

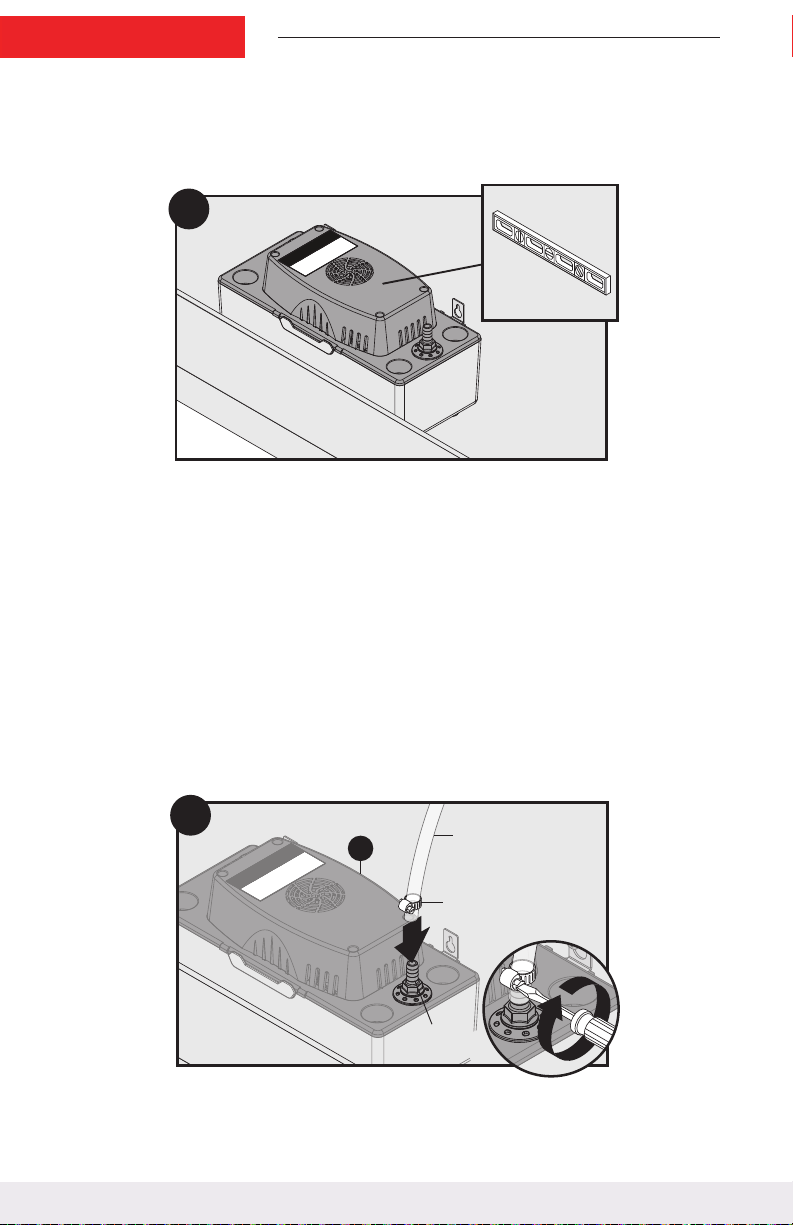

2. LEVEL UNIT
Ensure that condensate pump is level.
2
OUTLET CONNECTIONS
3. INSTALL OUTLET TUBE CONNECTION
Attach plastic tubing to check valve and secure with hose clamp. Route
tubing up and away from condensate pump (avoid compressing or
kinking tubing).
3
A
3/8" Clear vinyl plastic tubing
Tubería de plástico de vinilo
transparente de 9,53 mm
5/8" Hose clamp
Abrazadera para manguera
de 15,9 mm
1
Check valve
Válvula de control
CONDENSATE MANAGEMENT PAGE
6
Page 7
INSTALLATION (continued)
INLET CONNECTIONS

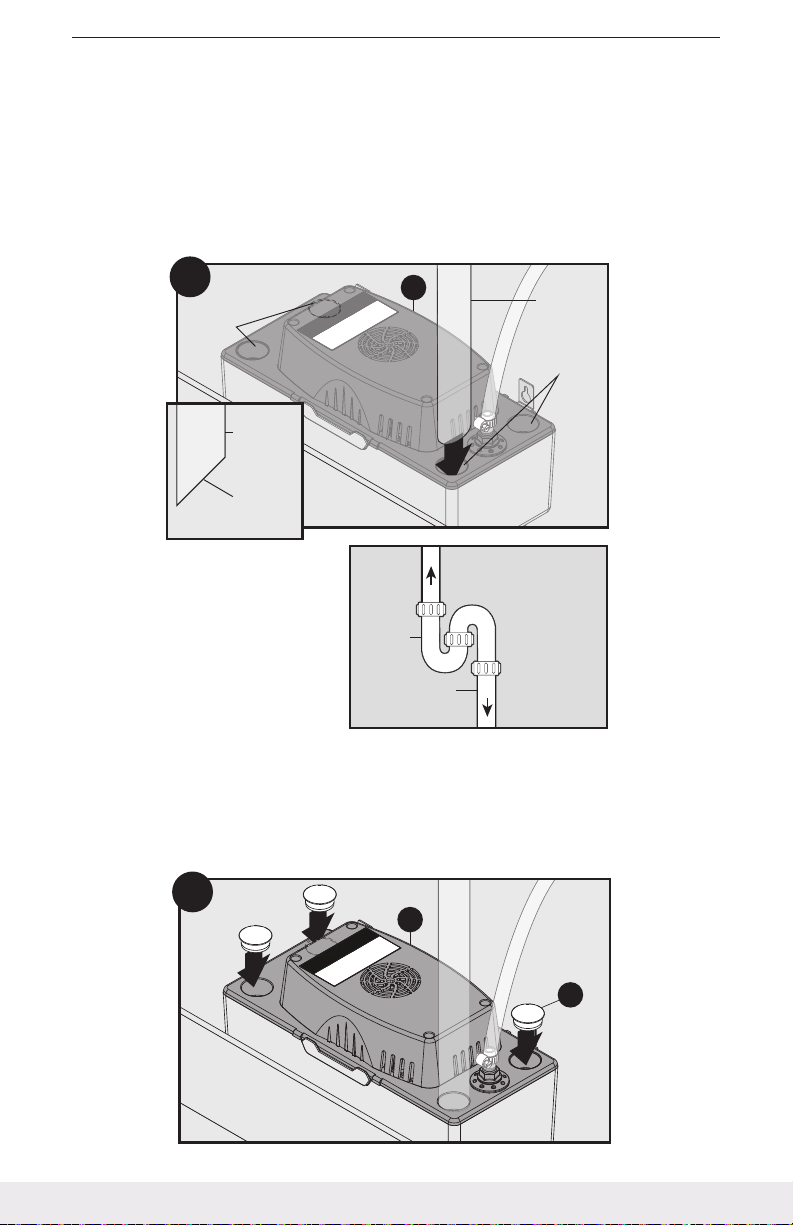

4. INSTALL INLET TUBE CONNECTIONS
Install condensate drain tubing into one of the four inlet holes, making
sure tubing is straight.
4
Inlet holes
Orificios
de entrada
Inlet tubing
Tubería de
entrada
45˚ angle
ángulo de 45 ˚
A
To humidifier
Al humidificador de condensación
Inlet tubing
Tubería de
entrada
Inlet holes
Orificios de entrada
If installing to a humidier, a
“P” trap should be used.
“P” trap
Trampa en P
Condensate drain tubing
Tubería de drenaje de
condensación
To condensate pump
A la bomba de
condensación
INLET COVERS
5. INSTALL INLET COVERS
Insert inlet covers in remaining condensate pump inlet holes.
5
A
B
www.diversitech.com | 800.995.2222 PAGE 7
Page 8
ASURITY
TM
INSTALLATION (continued)
6. SAFETY SWITCH CONNECTION
Connect overow safety switch terminals as shown in wiring diagram.
WARNING: RISK OF ELECTRIC SHOCK
Ensure that power to appliance and pump is shut o before
attempting this step! Failure to follow these warnings will void the
warranty and could result in a fatal electric shock.
6
Shut-Down Circuit*
YWGR
Shut-Down Circuit*
*Overflow Switch is normally
closed and opens when a high
water level is detected.
Connect this circuit in series
with the appropriate 24V
shut-down circuit for the
A
appliance.
YWGR

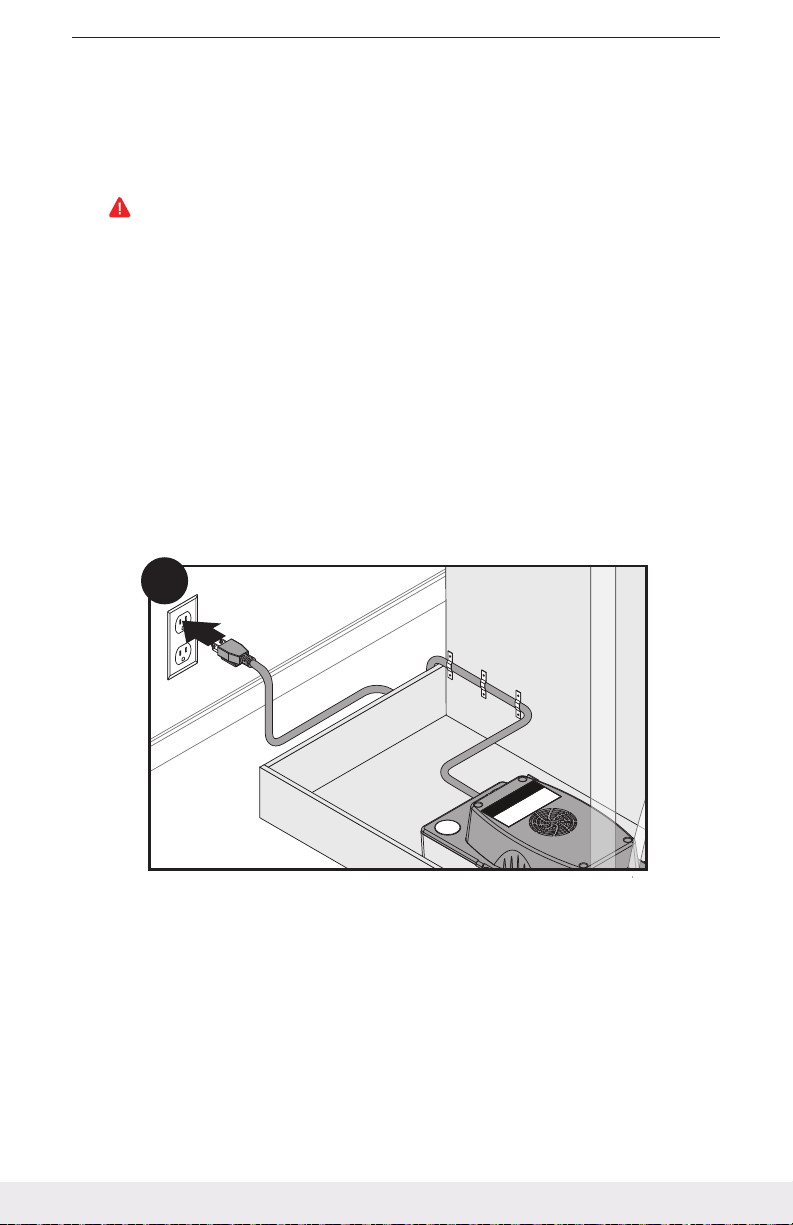

ELECTRICAL CONNECTION
7. ELECTRICAL CONNECTION
WARNING: RISK OF ELECTRIC SHOCK
This pump is supplied with a grounding conductor and grounding-
type attachment plug.To reduce the risk of electric shock, be certain
that it is connected only to a properly grounded, grounding-type
receptacle. This pump must be properly connected to power
following the National Electric Code (NEC). Failure to follow these
warnings will void warranty and could result in a fatal electric shock.
This pump is supplied with a grounding conductor and grounding
type attachment plug. To reduce the risk of electric shock, be certain
that it is connected only to a properly grounded, grounding-type
receptacle.
CONDENSATE MANAGEMENT PAGE
8
Page 9
INSTALLATION (continued)
Plug Note: Removal of the wall side electrical plug may be
permissible if:
1. The power leads, after plug removal, are connected directly
within an approved junction or conduit box, as judged by the local
authority having jurisdiction.
2.Themodicationisperformedbyaqualiedtechnician.
3.Themodicationmeetscodecompliantrequirementsaccording
to the local authority.
This modication does not void the factory warranty. Final
installations should always be inspected and approved by the local
authority according to the requirements set forth by
the same local authority.
7
1
OPERATION
1. TESTING FLOAT
Manually ll the tank with water. The pump motor will turn on and the
fan will be audible. Ensure that the fan blades are moving by looking
through the top of the pump. Ensure that water is pumping out of the
outlet tube.
1
1
www.diversitech.com | 800.995.2222 PAGE 9
Page 10
ASURITY
TM
OPERATION (CONTINUED)
2. TESTING OVERFLOW SWITCH (IF CONNECTED)
Remove the top of the pump from the tank. Move the oat up by
hand until the pump motor turns on and the fan is audible. If overow
safety switch is wired correctly, the appliance will shut down, and the
condensate pump will pump out water.
2
1
MAINTENANCE AND DISASSEMBLY
ALWAYS disconnect power before performing maintenance. Pump and
deck may be removed from tank by pushing tabs located on tank sides
away from deck while lifting on pump cover.
Periodically inspect the
condensate pump tank
to ensure it is free of
accumulated dirt or sludge.
DO NOT use solvent
cleaners. Clean tank with
soap and warm water only.
Check valve may be removed
for cleaning or replacement
by unscrewing with a 5/8”
wrench.
Clean inlet and outlet piping.
Reassemble system and
check for correct operation.
CONDENSATE MANAGEMENT PAGE
1
2
A
10
Page 11
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Unit does not start
when full of
condensate
Condensate is
overowing from
unit
Pump will not
shut o
1. Power is not supplied
to pump.
2. Pump impeller is
not turning.
1. Power is not supplied
to pump.
2. Pump is in overow
condition.
3. Pump is not level.
4. Outlet ow is blocked.
5. Pump impeller is not
turning.
1. Outlet ow is
blocked.
1. Take top of pump o of tank and move the oat up by
hand. The pump motor should turn on, the fan should be
visibly spinning through the top of the deck cover, and the
fan should be audible.
2. Clear any blockage in impeller housing. If problem
persists, motor is stuck. Return pump to place of
purchase if under warranty.
1. Take top of pump o of tank and move the oat up by
hand. The pump motor should turn on, the fan should be
visibly spinning through the top of the deck cover, and the
fan should be audible.
2. The inlet ow to condensate pump is exceeding outlet
ow. Check to ensure that pump safety switch (alarm
circuit) is connected to appliance. The safety switch
connection will shut o appliance in this condition.
3. Check to ensure that pump is level. If pump is not level,
it may not activate, causing water to overow from tank.
Place unit on a at and level surface.
4. Check outlet tubing to ensure that it is not kinked or
blocked. Clear blocked tubing of slime and debris. Clean
inlet and outlet piping.
5. Clear any blockage in impeller housing. If problem
persists, motor is stuck. Return pump to place of
purchase if under warranty.
1. Check outlet tubing to ensure that it is not kinked or
blocked. Clear blocked tubing of slime and debris. Clean
inlet and outlet piping.
WARRANTY
All pumps manufactured by or for DiversiTech Corporation (the Company)
and sold by the Company under the Asurity or DiversiTech brand are
warranted to be free of defects in workmanship and materials for a period
of 36 months from date of sale from the distributor to the contractor. The
Company will credit, repair or replace, at its option, any Pump if deemed
defective within this time period. All products returned to the Company must
include a return authorization issued by the Company. The returned product
should be suitably packaged and shipped prepaid from the point of shipment to the point designated in the Company’s return authorization.
This warranty is a limited warranty and shall be in lieu of any other
warranties, expressed or implied, including, but not limited to, any implied
warranty of merchantability or tness for a particular purpose. There are
no other warranties that extend beyond the description of the face hereof.
The liability of the Company arising out of its supply of said products, or
their use shall not in any case exceed the cost of correcting defects in the
products as set forth above. The Company shall not be liable for any costs
or damage incurred by its customers in the removal or replacement of
defective products from units in which the products have been assembled.
In no event shall the company be liable for loss of prots, indirect,
consequential, or incidental damages.
www.diversitech.com | 800.995.2222 PAGE 11
Page 12
ASURITY
TM
INFORMACIÓN DE SEGURIDAD
Lea, comprenda y siga todas las instrucciones de seguridad. Si no respeta
las instrucciones, se pueden producir daños a la propiedad, lesiones graves
o la muerte.
PELIGRO
SIEMPRE desconecte la alimentación antes de mover, ajustar o realizar
mantenimiento a la bomba o a los sistemas conectados. NO use esta
bomba con agua estancada o agua que se rocíe. El incumplimiento de
esta medida podría provocar una descarga eléctrica fatal.
ADVERTENCIA: PELIGRO DE INCENDIO Y EXPLOSIÓN
NO use esta bomba para mover líquidos inamables o explosivos. NO
use esta bomba en ambientes inamables o explosivos.
Peligro de monóxido de carbono. Asegúrese de montar la bomba lejos
del intercambiador de calor y el cableado. Si NO comprende algún
ítem de este manual, consulte a un profesional y no intente instalar este
producto.
PROPUESTA 65 DE CALIFORNIA
Este producto puede contener sustancias químicas reconocidas por el
estado de California como causantes de cáncer, defectos congénitos u
otros daños en el aparato reproductivo. Lávese las manos después de
manipular este producto.
PRECAUCIÓN: RIESGO DE INUNDACIÓN
Una bomba que no funcione puede producir lesiones personales o
daños a la propiedad. Si se produce una inundación, NO camine en
el área mojada hasta que desconecte la alimentación. Consulte a la
compañía de electricidad local o un electricista calicado antes de
desconectar el servicio eléctrico para retirar la bomba.
ADVERTENCIA
La bomba debe estar conectada correctamente para condensar y
ocasionar el control del tablero de control del electrodoméstico para
cerrar la bomba en condiciones de alarma (agua alta).
El voltaje y la frecuencia del suministro deben coincidir con los que se
muestran en la placa de datos de la bomba. Si los voltajes de la fuente
son inferiores al del suministro calicado, el rendimiento de la bomba
podría reducirse y esta podría sobrecalentarse.
Bomba debe estar nivelada y se debe colocar sobre una supercie o
piso sólido.
NO cubra los respiraderos de la bomba. La bomba se refrigera por aire.
NO cubra los oricios de ventilación ubicados en la parte superior o en
los costados de la carcasa de la bomba. La bomba puede funcionar de
manera continua siempre y cuando no se cubran los respiraderos.
Esta bomba se debe almacenar en interiores. La ubicación elegida debe
estar limpia y seca.
CONDENSATE MANAGEMENT PAGE
12
Page 13
ÍNDICE DE TEMPERATURA (NON TESTÉE POUR L’EAU CHAUDE)
Metal Hang Tabs
Lengüetas colgantes
de metal
Inlet Hole
Oricio de entrada
Inlet Hole Cover
Cubierta
Check valve
Válvula de control
Overow Safety Switch
Interruptor de seguridad de rebose
• Funcionamiento continuo a 60 ˚C
• Temperatura máxima de entrada de 71,1 ˚C
• No es adecuado para contactarse con vapor o con gases que superan los
71,1 ˚C
INFORMACIÓN GENERAL
Esta bomba de condensación está diseñada para eliminar automáticamente
el agua condensada que recolecta de electrodomésticos tales como
acondicionadores de aire y deshumidicadores de alta eciencia. La bomba
tiene un tanque integrado que recolecta el agua de los electrodomésticos.
Cuando el agua recolectada alcanza un nivel suciente dentro del tanque de
la bomba, la bomba se enciende y bombea el agua a una ubicación remota
para su eliminación.
Cuando el tanque está lo sucientemente vacío, la bomba se apaga
automáticamente. La bomba tiene capacidad para elevar el agua hasta
6,10 m y está equipada con una válvula de control que evita que el agua se
devuelva al tanque cuando la bomba se apaga.
La bomba cuenta con luces en su exterior que muestran el estado de la
alimentación disponible, el funcionamiento del motor y condiciones en
las que hay una alta cantidad de agua (alarma). Esta bomba también está
equipada con un interruptor que se activa cuando el agua en el tanque
alcanza una condición de desborde. El interruptor de seguridad para
desbordes se puede conectar para apagar el electrodoméstico cuando
ocurra una condición de una alta cantidad de agua.
CARACTERÍSTICAS
www.diversitech.com | 800.995.2222 PAGE 13
Page 14
ASURITY
TM
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Bomba de Condensacion 1
B Cubierta 3
A
B
ESPECIFICACIONES
PROCP-22S
PROCP-22ST
Voltaje calicado 120 voltios/60 Hz 220 voltios/60 Hz
Consumo calicado de
corriente
Alto de cabezales Máximo de 4,87 m Máximo de 4,87 m
Índice de ujo con cabezal
cero
Peso de producto 2,27 kg 2,27 kg
Alto de entrada a partir de
la base
1,9 amperios 1,0 amperios
4,54 LPM 4,54 LPM
11,18 cm 11,18 cm
CONDENSATE MANAGEMENT PAGE
PROCP-22S-230
PROCP-22ST-230
14
Page 15
INSTALACIÓN
OPCIONES DE MONTAJE
1A. COLOQUE EN EL PISO
Determine la ubicación de la bomba de condensación
1a
A
1B. FIJE A LA PARED
Fije la bomba de condensación con los tornillos (20,32 cm entre las
lengüetas de montaje).
1b
8"
A
8"
(20.3 cm)
(20.3 cm)
1
1
2
Mounting tab
Languette de
montage
Pestaña
de montaje
OPCIÓN: 2 INVIERTA LA PARTE
SUPERIOR SI FUERA NECESARIO
La parte superior de la bomba puede
girar 180˚ para permitir un fácil acceso
a la salida de la bomba o para
conectar la alimentación.
www.diversitech.com | 800.995.2222 PAGE 15
Page 16
ASURITY
2
TM
INSTALACIÓN
2. UNIDAD DE NIVEL
Asegúrese de que la bomba de condensación esté nivelada.
2
CONEXIONES DE SALIDA
3. INSTALE LA CONEXIÓN DEL TUBO DE SALIDA
Fije el tubo de plástico para vericar la válvula y asegurarlo con la
abrazadera para manguera. Guíe la tubería hacia arriba y lejos de la
bomba de condensación (Evite comprimir o retorcer la tubería)
3
A
3/8" Clear vinyl plastic tubing
Tubería de plástico de vinilo
transparente de 9,53 mm
5/8" Hose clamp
Abrazadera para manguera
de 15,9 mm
1
Check valve
Válvula de control
CONDENSATE MANAGEMENT PAGE
16
Page 17
INSTALACIÓN
CONEXIÓN DE ENTRADA
4. INSTALE LAS CONEXIONES DEL TUBO DE ENTRADA
Instale la tubería de drenaje de condensación en uno de los cuatro
oricios de entrada, asegurándose de que la tubería esté recta.
4
Inlet holes
Orificios
de entrada
Inlet tubing
Tubería de
entrada
45˚ angle
ángulo de 45 ˚
A
To humidifier
Al humidificador de condensación
Inlet tubing
Tubería de
entrada
Inlet holes
Orificios de entrada
Si instala la bomba a un
humidicador de
condensación, deberá usar
“P” trap
Trampa en P
una trampa plástica.
Condensate drain tubing
Tubería de drenaje de
condensación
To condensate pump
A la bomba de
condensación
CUBIERTA
5. INSTALE LAS CUBIERTAS DE ENTRADA
Coloque las cubiertas de entrada en los oricios de entrada restantes
de la bomba de condensación.
5
A
B
www.diversitech.com | 800.995.2222 PAGE 17
Page 18
ASURITY
TM
INSTALACIÓN
CONEXIONES ELÉCTRICAS
6. Conexión de seguridad del interruptor
Conecte un interruptor de seguridad para desbordes como se
muestra en el diagrama de cableado.
ADVERTENCIA: Riesgo de descarga eléctrica
Asegúrese de que la bomba y el sistema estén apagados antes de
intentar realizar este paso! Si no sigue estas advertencias anulará la
garantía y podría provocar una descarga eléctrica fatal.
SYSTEM
6
Circuito de apagado*
Shut-Down Circuit*
YWGR
Shut-Down Circuit*
YWGR
Circuito de apagado*
*Overflow Switch is normally
*El interruptor de desbordamiento
closed and opens when a high
normalmente se cierra y se abre
water level is detected.
cuando se detecta un alto nivel de
Connect this circuit in series
agua. Conecte este circuito en serie
with the appropriate 24V
con el circuito de apagado de 24V
shut-down circuit for the
apropiado para el dispositivo..
A
appliance.
T-STAT
Com
Run
OVERFLOW SWITCH
24V 1A Max
CONDENSATE MANAGEMENT PAGE
18
Page 19
INSTALACIÓN
CONEXIONES ELÉCTRICAS
7. ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA
Esta bomba se suministra con un conductor de conexión a tierra
y un enchufe de conexión con conexión a tierra. Para reducir el
riesgo de descarga eléctrica, asegúrese de que esté conectada
solo a un receptáculo de conexión a tierra debidamente conectado
a tierra. Esta bomba se debe conectar a la alimentación de forma
adecuada siguiendo el Código eléctrico nacional (NEC, por sus
siglas en inglés). Si no sigue estas advertencias anulará la garantía
y podría provocar una descarga eléctrica fatal. Una luz LED verde
indica que hay alimentación disponible.
Esta bomba se proporciona con un conector a tierra y un enchufe
adicional de tipo polo a tierra. Para reducir los riesgos de descarga
eléctrica, es necesario asegurarse que la conexión se realiza a un
receptáculo de tipo polo tierra congurado correctamente.
7
1
www.diversitech.com | 800.995.2222 PAGE 19
Page 20
ASURITY
TM
OPERACIÓN
1. Probando la otación
Llene manualmente el tanque con agua. El motor de la bomba se
encenderá y se escuchará el ventilador. Asegúrese de que las aspas del
ventilador se mueven mirando a través de la parte superior de la
bomba. Asegúrese de que el agua está bombeando por el tubo de
salida.
1
1
2. PROBANDO EL INTERRUPTOR DE DESBORDAMIENTO (SI ESTÁ
CONECTADO)
Retire la parte superior de la bomba del tanque. Suba el otador
a mano hasta que el motor de la bomba se encienda y se oiga el
ventilador. Si el interruptor de seguridad de desbordamiento está
cableado correctamente, el dispositivo se apagará y la bomba de
condensado bombeará el agua.
2
1
CONDENSATE MANAGEMENT PAGE
20
Page 21
MANTENIMIENTO Y DESENSAMBLAJE
SIEMPRE desconecte la alimentación antes realizar mantenimiento.
La bomba y la plataforma se pueden retirar del tanque presionando las
pestañas ubicadas en los costados del tanque lejos de la plataforma,
mientras levanta la cubierta de la bomba.
Inspeccione periódicamente el tanque de la bomba de condensación para
asegurarse de
que esté libre de
suciedad o lodo
acumulados. NO
use limpiadores a
base de solventes.
Limpie el tanque
solo con jabón y
agua tibia. La válvula
de control se puede
retirar para limpiar
o para reemplazarla
desenroscándola
con una llave de
tuercas de 15
milimetros.
1
A
2
Limpie las tuberías
de entrada y salida.
Vuelva a ensamblar el sistema y revise que funcione correctamente.
www.diversitech.com | 800.995.2222 PAGE 21
Page 22
ASURITY
TM
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
La unidad no
se enciende
cuando se
alcanza el
límite de
condensación
La
condensación
se desborda de
la unidad
La bomba no se
apaga
1. No hay
alimentación a la
bomba.
2. El propulsor de la
bomba no gira.
1. No hay
alimentación a la
bomba.
2. La bomba está en
una condición de
desborde.
3. La bomba no está
nivelada.
4. El ujo de salida
está bloqueado.
5. El propulsor de la
bomba no gira.
1. El ujo de salida
está bloqueado.
1. Quite la parte superior de la bomba del
tanque y suba el otador a mano. El
motor de la bomba debe encenderse, el
ventilador debe girar visiblemente a través
de la parte superior de la cubierta, y el
ventilador debe escucharse.
2. Elimine cualquier obstrucción en la
carcasa del propulsor. Si el problema
persiste, el motor está atascado. Póngase
en contacto con el fabricante. No hay
piezas que el usuario pueda reparar.
1. Quite la parte superior de la bomba del
tanque y suba el otador a mano. El
motor de la bomba debe encenderse, el
ventilador debe girar visiblemente a través
de la parte superior de la cubierta, y el
ventilador debe escucharse.
2. El ujo de entrada de la bomba de
condensación excede el ujo de salida.
Asegúrese de que el interruptor de
seguridad de la bomba (circuito de alarma)
esté conectado al sistema. La conexión
del interruptor de seguridad apagará el
sistema en esta condición.
3. Asegúrese de que la bomba esté nivelada.
Si la bomba no está nivelada, podría no
activarse, lo que hará que el agua se
desborde del tanque. Coloque la unidad
en una supercie plana y nivelada.
4. Revise la tubería de entrada para
asegurarse de que no esté obstruida ni
torcida. Elimine el lodo y los desechos de
la tubería obstruida. Limpie las tuberías de
entrada y salida.
5. Elimine cualquier obstrucción en la
carcasa del propulsor. Si el problema
persiste, el motor está atascado. Póngase
en contacto con el fabricante. No hay
piezas que el usuario pueda reparar.
1. Revise la tubería de entrada para
asegurarse de que no esté obstruida ni
torcida. Elimine el lodo y los desechos de
la tubería obstruida. Limpie las tuberías de
entrada y salida.
CONDENSATE MANAGEMENT PAGE
22
Page 23
GARANTÍA
Todas las bombas fabricadas por o para DiversiTech Corporation (la
Compañía) y vendidas por la Compañía baja la marca Asurity o DiversiTech
están garantizadas para estar libres de defectos en la mano de obra y en
los materiales por un período de 36 meses a partir de la fecha de la venta
del distribuidor al contratista. La Compañía pagará, reparará o reemplazará,
según su criterio, cualquier bomba si la considera defectuosa dentro de
este periodo de tiempo. Todos los productos devueltos a la Compañía
deben incluir una autorización de devolución emitida por la Compañía. El
producto devuelto debe ser debidamente embalado y enviado con porte
prepagado desde el punto de envío al punto designado en la autorización
de devolución de la Compañía.
Esta garantía es limitada y reemplazará cualquier otra garantía, expresa o
implícita e incluye, pero no se limita a, cualquier otra garantía implícita de
comerciabilidad e idoneidad para un propósito determinado. No existen
otras garantías que se extiendan más allá de la descripción de las que
se presentan aquí. La responsabilidad de la Compañía que surja de la
provisión de dichos productos o cuyo uso no exceda, en ningún caso, el
costo de corregir los defectos en los productos tal como se indica en los
párrafos anteriores. La Compañía no se hará responsable de ningún costo
o daño en los que sus clientes hayan incurrido para retirar o reemplazar los
productos defectuosos de las unidades en las cuales los productos hayan
sido ensamblados. En ningún caso, la compañía se hará responsable por
pérdidas o ganancias, indirectas, resultantes o accidentales.
www.diversitech.com | 800.995.2222 PAGE 23
Page 24
AsurityTM is a registered trademark of
DiversiTech Corporation
©2020 DiversiTech Corporation
Diversitech Corporation
Duluth, GA 30097
800.995.2222
DOC172636
Loading...
