Dito Dean XBE10 Parts List

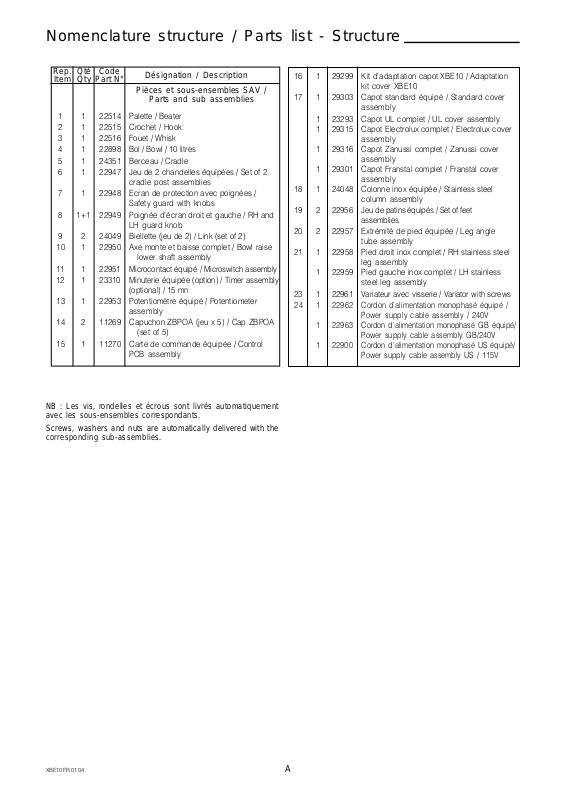

Nomenclature structure / Parts list - Structure

Rep. Qté Code
Item Qty Part N°

1 1 22514 Palette / Beater
2 1 22515 Crochet / Hook
3 1 22516 Fouet / Whisk
4 1 22898 Bol / Bowl / 10 litres
5 1 24351 Berceau / Cradle
6 1 22947 Jeu de 2 chandelles équipées / Set of 2

7 1 22948 Ecran de protection avec poignées /

8 1+1 22949 Poignée d’écran droit et gauche / RH and

9 2 24049 Biellette (jeu de 2) / Link (set of 2)

10 1 22950 Axe monte et baisse complet / Bowl raise

11 1 22951 Microcontact équipé / Microswitch assembly
12 1 23310 Minuterie équipée (option) / Timer assembly

13 1 22953 Potentiomètre équipé / Potentiometer

14 2 11269 Capuchon ZBPOA (jeu x 5) / Cap ZBPOA

15 1 11270 Carte de commande équipée / Control

Désignation / Description

Pièces et sous-ensembles SAV /

Parts and sub assemblies

cradle post assemblies

Safety guard with knobs

LH guard knob

lower shaft assembly

(optional) / 15 mn

assembly

(set of 5)

PCB assembly

16 1 29299 Kit d’adaptation capot XBE10 / Adaptation

kit cover XBE10

17 1 29303 Capot standard équipé / Standard cover

assembly

1 23293 Capot UL complet / UL cover assembly
1 29315 Capot Electrolux complet / Electrolux cover

assembly

1 29316 Capot Zanussi complet / Zanussi cover

assembly

1 29301 Capot Franstal complet / Franstal cover

assembly

18 1 24048 Colonne inox équipée / Stainless steel

column assembly

19 2 22956 Jeu de patins équipés / Set of feet

assemblies

20 2 22957 Extrémité de pied équipée / Leg angle

tube assembly

21 1 22958 Pied droit inox complet / RH stainless steel

leg assembly

1 22959 Pied gauche inox complet / LH stainless

steel leg assembly
23 1 22961 Variateur avec visserie / Variator with screws
24 1 22962 Cordon d’alimentation monophasé équipé /

Power supply cable assembly / 240V

1 22963 Cordon d’alimentation monophasé GB équipé/

Power supply cable assembly GB/240V

1 22900 Cordon d’alimentation monophasé US équipé/

Power supply cable assembly US / 115V

NB : Les vis, rondelles et écrous sont livrés automatiquement
avec les sous-ensembles correspondants.

Screws, washers and nuts are automatically delivered with the
corresponding sub-assemblies.

XBE10 FR 01 04 A

Vue éclatée structure / Exploded view - Structure

13

15

16

14

12

11

17

18

A

9

8

10

7

8

20

6

19

5

21

23

4

24

XBE10 19-02/2002

32 1

B XBE10 FR 01 04
