DITEC PAM23 SP Installation Manual

DITEC S.p.A.
Via Mons. Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY
Tel. [phone] - Fax [phone]
www.ditec.it - [e-mail]

PAM23 SP

IP2049
rev. 2009-09-15

Manuale di assemblaggio e installazione serramenti PAM23 sopraluce (SP).

Assembly and installation manual for PAM23 door frame fanlight (SP).

Manuel d’assemblage et d’installation de l’imposte (SP) de l’huisserie PAM23.

Anleitung für Zusammenbau und Installation des Oberlichts (SP) und der Fenster PAM23.

Manual de ensamblaje e instalación cierres PAM23 montante (SP).

Manual de montagem e instalação de ferragens PAM23 bandeira (SP).

F

GB

I

P

E

D

2

PAM23 SP - IP2049

INDICE - INDEX - INDEX - INHALTSVERZEICHNIS - ÍNDICE - INDEX

LEGENDA - CAPTION - LEGENDE - LEGENDE - LEYENDA - LEGENDA

PAG.

4

Sagomario

Master templates list

List de gabarits

Schablonen Liste

Lista de ságomas

Lista do pers

5

Kit componenti

Components kit

Kit composants

Komponentenkit

Kit componentes

Conjunto de componentes

7

Spessore vetri

Glass thickness

Epaisseur des vitres

Glasstärke

Espesor cristales

Espessura dos vidros

8

Sezione verticale

Vertical section

Section verticale

Vertikalschnitte

Seccion vertical

Secções vertical

9

Sezione orizzontale 1 specchiatura

Horizontal section with 1 glazed panel

Section horizontale 1 vitre

Horizontalschnitt mit 1 Rahmen

Sección horizontal 1 entrepaño

Secção horizontal 1 espelhamento

9

Distinta di taglio 1 specchiatura

Cutting list with 1 glazed panel

Liste dimensionnelle 1 vitre

Schnittbeschreibung mit 1 Rahmen

Detalle de corte 1 entrepaño

Lista de corte 1 espelhamento

10

Sezione orizzontale 2 specchiature

Horizontal section with 2 glazed panels

Section horizontale 2 vitres

Horizontalschnitt mit 2 Rahmen

Sección horizontal 2 entrepaños

Secção horizontal 2 espelhamentos

10

Distinta di taglio 2 specchiature

Cutting list with 2 glazed panels

Liste dimensionnelle 2 vitres

Schnittbeschreibung mit 2 Rahmen

Detalle de corte 2 entrepaños

Lista de corte 2 espelhamentos

11

Sezione orizzontale 3 specchiature

Horizontal section with 3 glazed panels

Section horizontale 3 vitres

Horizontalschnitt mit 3 Rahmen

Sección horizontal 3 entrepaños

Secção horizontal 3 espelhamentos

11

Distinta di taglio 3 specchiature

Cutting list with 3 glazed panels

Liste dimensionnelle 3 vitres

Schnittbeschreibung mit 3 Rahmen

Detalle de corte 3 entrepaños

Lista de corte 3 espelhamentos

12

Sezione orizzontale 4 specchiature

Horizontal section with 4 glazed panels

Section horizontale 4 vitres

Horizontalschnitt mit 4 Rahmen

Sección horizontal 4 entrepaños

Secção horizontal 4 espelhamentos

12

Distinta di taglio 4 specchiature

Cutting list with 4 glazed panels

Liste dimensionnelle 4 vitres

Schnittbeschreibung mit 4 Rahmen

Detalle de corte 4 entrepaños

Lista de corte 4 espelhamentos

I GB F D E P

L

Larghezza utile
vano muro

Useful width Largeur utile de

l’ouverture du mur

Lichte Breite der
Wandöffnung

Anchura útil
cavidad pared

Largura útil do vão
da parede

LSP

Larghezza
sopraluce

Fanlight width Largeur de

l’imposte

Breite des
Oberlichts

Anchura montante Largura da

bandeira

LVSP

Larghezza vetro
sopraluce

Fanlight glass
width

Largeur du verre
de l’imposte

Breite der Scheibe
des Oberlichts

Anchura cristal
montante

Largura do vidro
da bandeira

H

Altezza utile vano
muro

Useful height Hauteur utile de

l’ouverture du mur

Lichte Höhe der
Wandöffnung

Altura útil cavidad
pared

Altura útil do vão
da parede

H2

Altezza utile
sopraluce

Useful fanlight
height

Hauteur utile de
l’imposte

Lichte Höhe des
Oberlichts

Altura útil montante Altura útil da

bandeira

H1

Altezza utile sotto
trave

Useful height
under beam

Hauteur utile sous
le montant

Nutzbare Höhe
unter dem Kämpfer

Altura útil debajo
de viga

Altura útil abaixo
de trave

HSP

Altezza
sopraluce

Fanlight height Hauteur de

l’imposte

Höhe des
Oberlichts

Altura montante Altura da bandeira

HVSP

Altezza vetro
sopraluce

Fanlight glass
height

Hauteur de la vitre
de l’imposte

Höhe der Scheibe
des Oberlichts

Altura cristal
montante

Altura do vidro da
bandeira

3

PAM23 SP - IP2049

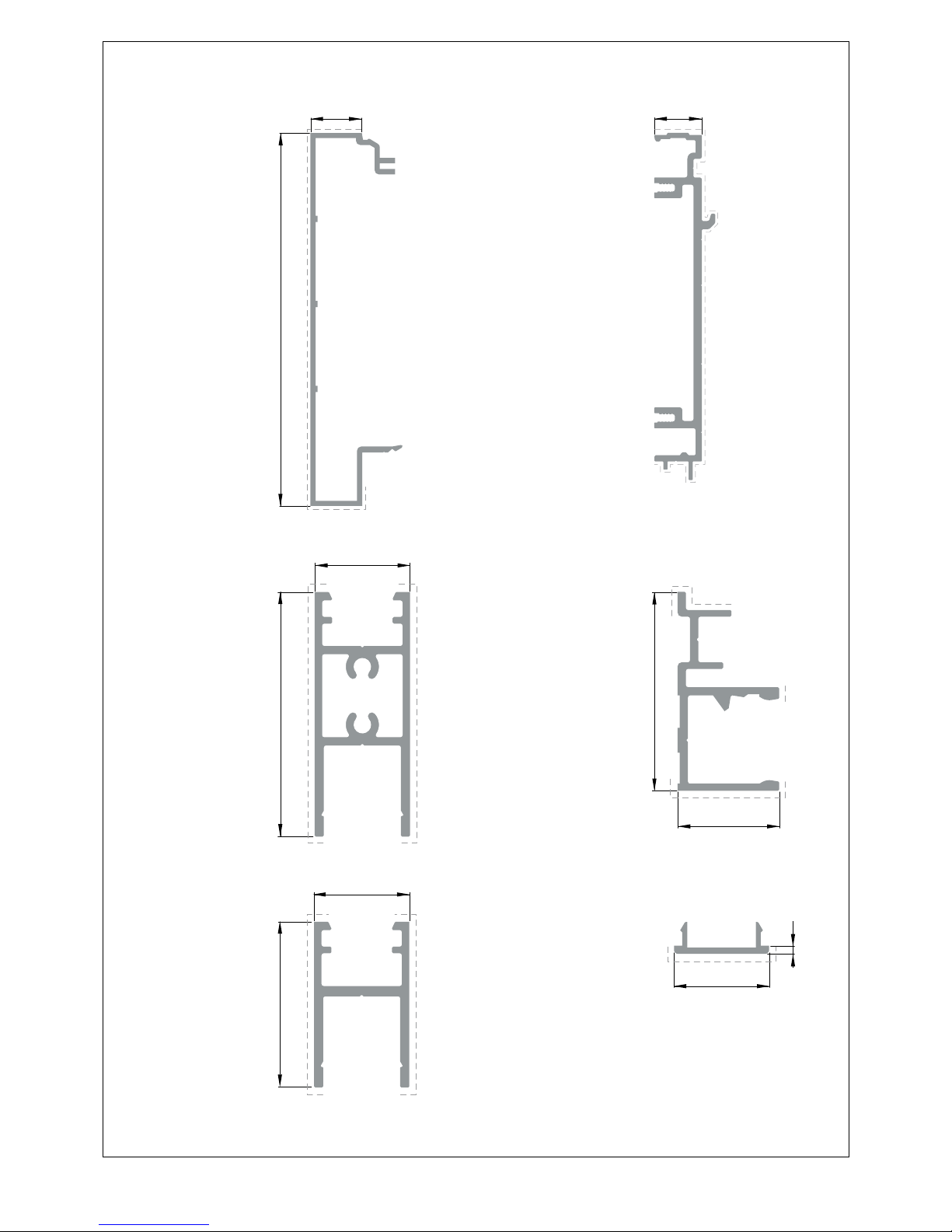

PROFILI SERIE PAM23

Nelle sezioni che seguono le formule adottate tengono conto dei seguenti criteri:

- la dimensione verticale H2 viene ricavata dalla formula H2=H-H1-180;

- le dimensioni orizzontali S1, S2, S3, S4 sono indicate nel modulo d’ordine del serramento;

- il sopraluce viene fornito completo di trave.

SERIES PAM23 PROFILES

In the sections below, the used formulas take into account the following criteria:

- the vertical dimension H2 is obtained from the formula H2=H-H1-180;

- the horizontal dimensions S1, S2, S3, S4 are indicated in the door frame order form;

- the fan light is supplied complete with beam.

PROFILES SERIE PAM23

Les formules adoptées dans les sections suivantes tiennent compte des critères suivants :

- la dimension verticale H2 s’obtient avec la formule H2=H-H1-180;

- les dimensions horizontales S1, S2, S3, S4 sont indiquées dans le formulaire de commande de l’huisserie;

- l’imposte est fournie équipée d’un linteau.

PROFILE BAUREIHE PAM23

Die in den folgenden Abschnitten angewandten Formeln beziehen sich auf die folgenden Kriterien:

- die vertikale Abmessung H2 wird mit der Formel H2=H-H1-180 berechnet;

- die horizontalen Abmessungen S1, S2, S3, S4 sind im Bestellformular des Profils angeführt;

- das Oberlicht wird komplett mit Träger geliefert.

PERFILES SERIE PAM23

En las secciones que siguen, las fórmulas adoptadas tienen en cuenta los siguientes criterios:

- la dimensión vertical H2 se obtiene de la fórmula H2=H-H1-180;

- las dimensiones horizontales S1, S2, S3, S4 están indicadas en el módulo de pedido del cierre;

- el montante se suministra junto con el travesaño.

PERFIS DA SÉRIE PAM23

Nas secções abaixo, as fórmulas tomam conta dos critérios seguintes:

- a dimensão vertical H2 é obtida por meio da fórmula H2=H-H1-180;

- as dimensões horizontais S1, S2, S3, S4 encontram-se indicadas no módulo de encomendas da ferragem;

- a janela de bandeira é fornecida completa com travessa.

F

GB

I

P

E

D

4

PAM23 SP - IP2049

2,112 kg/m

4085

2,720 kg/m

4063

180

25

23

0,623 kg/m

4069

P598
0,137 kg/m

48

24,5

23

2

1,012 kg/m

4084

23

59

4067
0,599 kg/m

40

23

5

PAM23 SP - IP2049

1

3

4

2

2

5

800

4085

800

4063

4119

4087

4121

4121

4,8x13

4,8x13

M8x20

3,5x9,5

3,5x9,5

KT4063

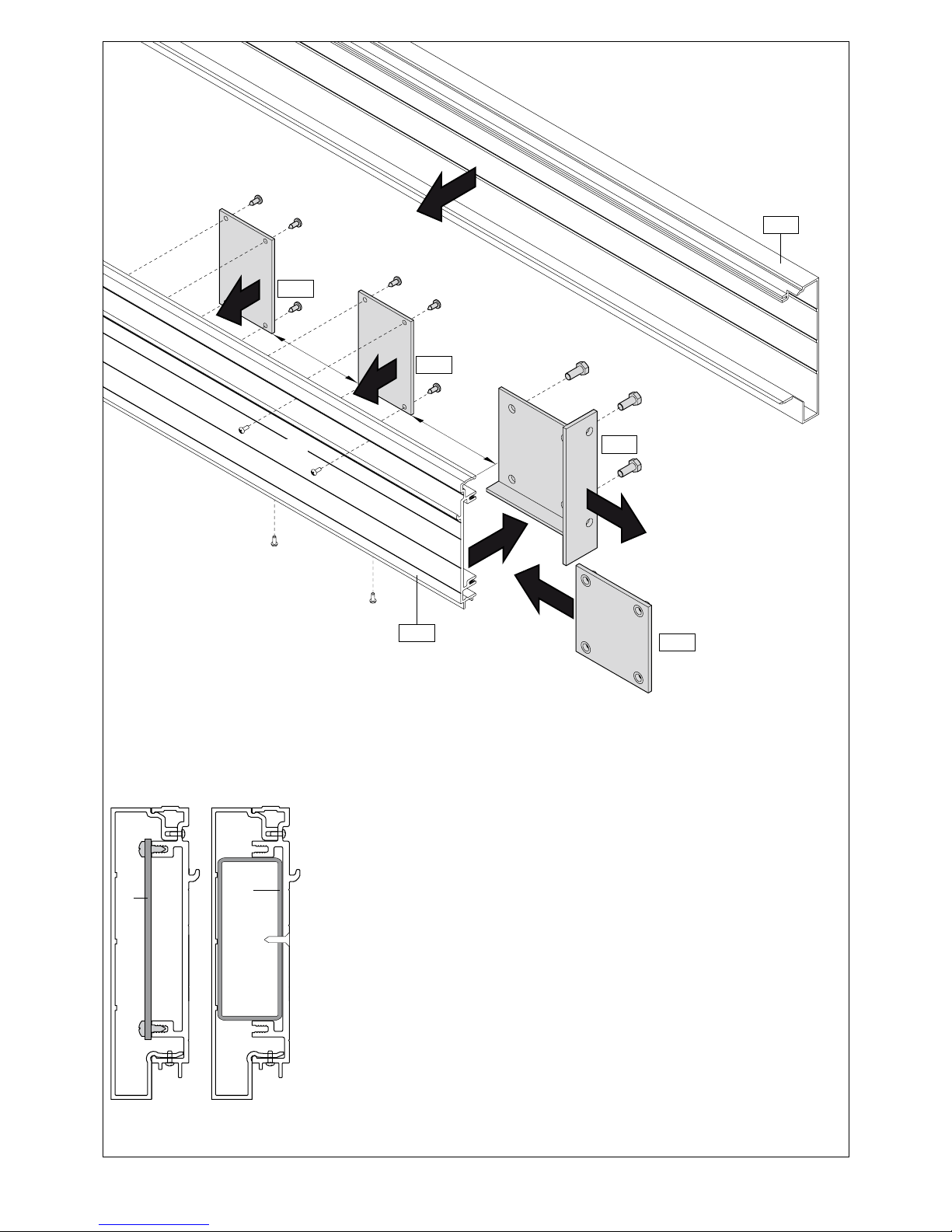

1. Fissare la staffa 4087 a parete, in modo robusto mediante viti non di nostra fornitura.

2. Fissare le piastre 4121 alla trave 4063 ogni 800 mm circa, mediante le viti 4,8x13.

Oppure ssare il tubolare VTF100403 mediante viti non di nostra fornitura (vedi pag.

11 e 18).

3. Inserire la staffa 4119 nella trave 4063.

4. Fissare la trave 4063 alla staffa 4087, mediante le viti M8x20.

5. Fissare il prolo 4085 alla trave 4063, mediante le viti 3,5x9,5.

1. Fasten bracket 4087 securely to the wall with screws (not supplied).

2. Fasten the plates 4121 to beam 4063 approximately every 800 mm using the 4.8x13
screws. Otherwise, fasten tube VTF100403 with screws (not supplied – see page 11
and 18).

3. Insert bracket 4119 in beam 4063.

4. Fasten beam 4063 to bracket 4087 using the M8x20 screws.

5. Fasten prole 4085 to beam 4063 using the 3.5x9.5 screws.

4121

VTF100403
