Betriebsanleitung / Operating instructions
Lichtgitter / Light curtains
LA … / LA-D …
B67/2.1214de
Bestimmungsgemäßer Gebrauch
Lichtgitter LA … / LA-D … werden zur
Erfassung von Objekten in definierten Kontrollbereichen als Bestandteil
eines übergeordneten Gesamtsystems
eingesetzt.
-Konformität
EMV-Richtlinie Störaussendung
EN 61000-6-3: 2001
Störfestigkeit
EN 61000-6-1:2001
Funktion
di-soric Lichtgitter überwachen einen
definierten Kontrollbereich mit mehreren
unsichtbaren, infraroten Lichtstrahlen.
Die Lichtgittersysteme bestehen aus einer
Sender- (rote Markierung am Anschlusskabel) und einer Empfängerleiste aus
eloxiertem Aluminium. Sie arbeiten nach
dem Prinzip von mehreren Einweglichtschranken, deren Ausgangssignale
verknüpft sind. Wird ein beliebiger Lichtstrahl zwischen Sender- und Empfänger-leiste unterbrochen, schaltet der
Ausgang der Auswerteelektronik. Um bei
Störungen einen Notbetrieb zu gewährleisten, werden durch defekte Sender
oder Empfänger ausgefallene Lichtstrahlen nach ca. 1 Minute ausgeblendet. Bei
einer manipulierten Unterbrechung von
Lichtstrahlen, z.B. durch Kaugummi, wird
nur ein Lichtstrahl ausgeblendet. Das
Lichtgitter signalisiert diese Störung durch
die Warn-LED.
Sicherheitshinweise
Lichtgitter LA … / LA-D … sind keine
zertifizierten Sicherheitslichtgitter
nach EN 61 496. Sie dürfen nicht als
Sicherheitsbauteile im Sinne der EUMaschinenrichtlinie eingesetzt werden.
Sie sind nicht zulässig für Sicherheitsanwendungen, inbesondere bei denen
die Sicherheit von Personen von der
Gerätefunktion abhängig ist.
Der Betreiber des übergeordneten
Gesamtsystems, z.B. einer Maschinenanlage, ist für die Einhaltung der für
den speziellen Einsatzfall geltenden
nationalen und internationalen Sicherheits- und Unfallverhütungsvorschriften
verantwortlich.
Bei Maschinenplanung und Verwendung der Lichtgitter LA … / LA-D …
sind die einsatzspezifischen Sicherheits- und Unfallverhütungsvorschriften
einzuhalten, wie z.B.:
- EN 60204, Elektrische Ausrüstung
von Maschinen
- EN 292, Sicherheit von Maschinen,
allgemeine Gestaltungsleitsätze
- DIN 57100 Teil 410, Schutz gegen
gefährliche Körperströme
Montage und elektrischer Anschluss
der Lichtgitter LA … / LA-D … darf nur
von Fachpersonal nach geltenden Vorschriften in spannungsfreiem Zustand
und bei ausgeschalteter Maschine
erfolgen.
Die Maschine muss gegen Wiedereinschalten gesichert sein.
Reichweite
Die Reichweite kann zwischen 0,7 m und
4 m individuell eingestellt werden.
Die Lichtgitter besitzen einen kurzschlussfesten pnp-Transistorausgang und sind
hellschaltend (Überwachungsbereich frei
- Ausgang aktiv) oder dunkelschaltend
(Überwachungsbereich frei - Ausgang
inaktiv) lieferbar.
Über LEDs werden die Betriebsspannung,
der Ausgangszustand und auftretende
Störungen angezeigt.
Montage
Gefahr der Objektumspiegelung.
Im Bereich der Lichtgitter dürfen
sich keine spiegelnden oder reflektierenden Flächen und Objekte
befinden.
Objekte zwischen den Lichtgitterleisten könnten umspiegelt und
dadurch nicht erkannt werden.
- Beeinflussung durch andere optische Sensoren ausschließen.
- Fremdlichteinstrahlung auf die
Empfängerleiste vermeiden.
- Die Lichtgitterleisten sollten so montiert werden, dass sie in Längsrichtung und horizontal im Abstrahlwinkel zueinander ausrichtbar sind.
Die Montage erfolgt über M4-Gewindebolzen an der Lichtgitterrückseite.

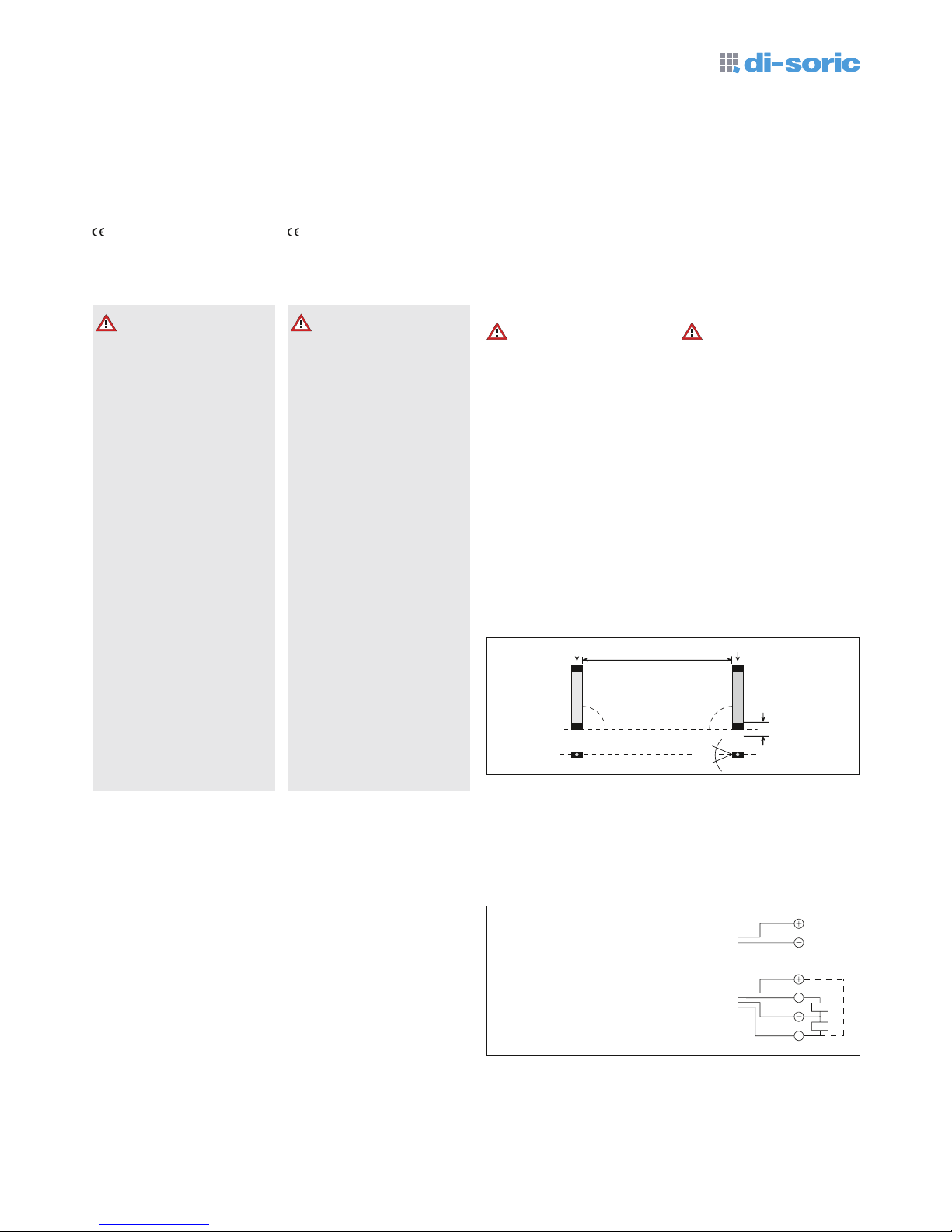

Ausrichten der Lichtgitter
Die Lichtgitter entsprechend folgender
Zeichnung zueinander ausrichten.
Elektrischer Anschluss der Lichtgitter
Anschluss über 4 m lange Anschlusskabel
mit offenen Kabelenden. Zur Synchronisation von Sender- und Empfängerleiste
dient der letzte Lichtstrahl gegenüber der
Anschlußseite.
Dieser Lichtstrahl darf im Betrieb nicht
dauerhaft unterbrochen werden.
Kalibrierung der Reichweite
- Überwachungsbereich freihalten
- Gelbe Ader auf +24 V DC legen
- Betriebsspannung einschalten
- Nach ca 5 Sekunden die gelbe Ader
von +24 V DC wegnehmen, solange
das Lichtgitter noch eingeschaltet ist
Authorized use
Light curtains LA … / LA-D … are used as
a part of a higher-level overall system for
detection of objects in defined control
areas.
conformity
EMV directive Emitted interference
EN 61000-6-3: 2001
Interference immunity
EN 61000-6-1:2001
Function
di-soric light curtains monitor a defined
control area with several invisible, infrared light beams. The light curtain systems
consist of a transmitter strip (red cable
marking) and a receiver strip made of
anodized aluminium. They operate on the
principle of several through beam sensors
with linked output signals. If a random
light beam is interrupted between the
transmitter and the receiver strip, the
output of the evaluation electronics is activated. In order to guarantee emergency
service in the event of malfunctions, light
beams, failed due to a defective transmitter or receiver, are deactivated after
approx. 1 min. If a manipulated interruption of the light beams occurs, e.g. by
chewing gum, in the case of light curtain
LA..., only one light beam is deactivated.
The light curtain indicates this malfunction via the Warn LED.
Safety instructions
Light curtains LA … / LA-D … are not
certified safety light curtains according
to EN 61 496. They may not be used as
safety components in the sense of the
EU machines guide line.
They may not be used for safety
applications, in particular applications
in which safety of persons depends on
proper operation of the instruments.
The operator of the higher-level overall
system, e.g. a machine installation,
is responsible for complying with the
national and international safety and
accident prevention regulations which
apply to the specific use.
When carrying out machine planning
and using the light curtains LA … /
LA-D …, the safety and accident prevention regulations specific to use must
be complied with, e.g.:
- EN 60204, Electrical equipment of
machines
- EN 292, Safety of machines, general
principles of design
- DIN 57100 Teil 410, Protection
against dangerous electric shock
Assembly and electrical connection
of light curtains LA … / LA-D … may
only be carried out by skilled personnel
according to applicable regulations in
de-energized condition and when
the machine is switched off.
The machine must be secured to
ensure that it cannot be switched
back on.
Operating distance
The operating distance can be set
between 0,7 and 4 m individually. The
light curtains have a short-circuit-proof
pnp transistor output and they are
available in both light-switching mode
(monitored area clear - output active)
and dark-switching mode (monitored
area clear - output inactive).
The service voltage, the output status
and any faults are indicated by LEDs.
Assembly
Danger posed by reflective objects.
There should be no shiny or
reflective surfaces or objects in the
vicinity of the light curtain. Objects
between the light curtain strips
may be bypassed and thereby not
recognized.
- Ensure that no other optical sensors cause an influence.
- Avoid exposing the receiver to
extraneous light.
- The light curtain strips should be
assembled in such a manner that
the angle of beam can be aligned
horizontally and lengthwise.
Mounting with M4 threaded bolts on
the rear of the strip.
Alignment of the light curtains
Align the light curtains according to the
following diagram.
Electrical connection der Lichtgitter
Connection via connecting cable with
open cable ends (length 4 m). For synchronisation of transmitter and receiver
bar serves the last light beam is opposite
the connection side. This beam must
not be interrrupted permanently during
operation.
Adjusting the operating distance
- Clear monitored area
- Put yellow wire on +24VDC
- Switch on supply voltage
- After 5 secounds disconnect the yellow
wire from +24VDC, as long as the
light curtain is switched on
Transmitter
Receiver
Reichweite / Operating distance
0,7...4,0 m
90˚
A
A
90˚
± 0 m
m
± 5˚
AA
Anschlussschema LA ... / LA-D …
Connection diagram LA ... / LA-D …
BN
BU
pnp
S
Sender
/
transmitter
BN
YE
BK
ALARM
Empfänger
/
r
eceiver
BU
pnp
A
BK = Schwarz / black
BN = Braun / brown
BU = Blau / blue
YE = Gelb / yellow
Maßzeichnung Lichtgitter / Dimensional drawing light curtains
Die Abmessungen der Lichtgitter sind abhängig von der Profillänge. Die wichtigsten
Parameter sind aus der Typenbezeichnung auf dem Typenschild ersichtlich. Bei den
folgenden Maßzeichnungen wird die Typenzeichnung jeweils an einem Beispiel
erklärt.
The dimensions of the light curtains depend on the profile length. The most important
parameters are indicated in the type designation on the rating plate. The following
dimensional drawings each detail a diagram of one of the different types.
LA … LA-D …
Typ
Type
Strahlanzahl
No. of beams
Strahlabstand (mm)
Light beam interspace (mm)
Überwachungshöhe H (mm)
Monitored height H (mm)
Profillänge L ca. (mm)
Profile length L ca. (mm)
Montageart
Type of mounting
Ausgangsfunktion
1)
Output function
1)
LA 8 – 12,5 – 88 – 260 I – H
1) H = hellschaltend / light switching
D = dunkelschaltend / dark switching
mm (typ.)
Technische Daten (typ.) Technical data (typ.) +20 °C, 24 V DC
Reichweite Operating distance 0,7 … 4,0 m, werkseitig voreingestellt auf 4,0 m / factory preset to 4.0 m
Sendelicht Emitted light Infrarotlicht 880 nm / infrared light 880 nm
Strahlabstand Light beam interspace 12,5 / 25 / 50 / 112 mm
Betriebsspannung Service voltage 20,4 … 28,8 V DC
Ausgänge Outputs Transistor pnp (Schalt- und Alarmausgang / switching and alarm output)
Strombelastbarkeit Current carrying capacity 200 mA, kurzschlussfest / short-circuit-proof
Ausgangsfunktion Output function Hellschaltend / light switching nur / only (… -H)
Dunkelschaltend / dark switching nur / only (… -D)
Leistungsaufnahme Internal power consumption 8 W
Zykluszeit Cycle time 4 ms Grundzeit + 1 ms/Strahl / 4 ms basic time + 1 ms / beam
LED-Anzeigen LED indicators Betriebsspannung / service voltage
Ausgangszustand / output stage
Fehler / error (ALARM)
Anschlusskabel Connecting cable 4 m, konfektioniert mit Aderendhülsen / 4 m, assembled with end sleeves
Umgebungstemperatur Ambient temperature -10 … +45 °C
Schutzart Protection class IP 54 (IP 65 optional / optional)
EMV-Normen EMC-norms EN 61000-6-3:2001 / EN 61000-6-1:2001
Gehäusematerial Casing material Aluminium, silber eloxiert / silver anodized
24
12
Profilquerschnitt
Profile cross section
LED-Anzeigen / Fehlerdiagnosen
LED indicators / Error diagnosis
Empfängerleiste / Receiver bar
LED 1 LED 2 Betriebszustand / Opening state Überwachungsbereich / Monitored area
Aus / off Aus / off Aus / off Unbekannt / unknown
AN / on An / on Betriebsbereit / ready for operation Frei / free
AN / on Aus / off Betriebsbereit / ready for operation Strahl unterbrochen / beam interrupted
Blinkt / blinking An / on Leichter Fehler / light error
1)
Frei / free
Blinkt / blinking Aus / off Leichter Fehler / light error
1)
Strahl unterbrochen / beam interrupted
Blinkt / blinking Blinkt gleichphasig / blinking at the same time Schwerer Fehler A / heavy error
2)
Unbekannt / unknown
Blinkt / blinking Blinkt gleichphasig / blinking at the same time Schwerer Fehler A / heavy error
2)
Unbekannt / unknown
Senderleiste / Transmitter bar
LED Betriebszustand / Opening state
Aus / off Aus / off
AN / on Betriebsbereit / ready for operation
Blinkt / blinking Fehler / Error
Wartung und Reparatur
Lichtgitter LA … / LA-D … sind weitestgehend wartungsfrei. Ablagerungen auf
der Optik der Lichtgitter regelmäßig mit
einem weichen Tuch entfernen.
Reparatur nur durch di-soric.
Garantie
Es gelten die gesetzlichen Garantiebestimmungen.
Maintenance and repair
Light curtains LA … / LA-D … are largely
maintenance-free. Remove accumulations on the optical system regularly
with a soft cloth.
Repair by di-soric only.
Warranty
The legal warranty regulations apply.
Leichter Fehler
1)
Light error
1)
Betrieb des Lichtgitters mit Einschränkungen möglich.
Operation of the light curtain possible
with reservations.
Mögliche Ursache: Possible cause:
- Verschmutzung der Optiken
- Strahlausblendung
- Pollution of the optics
- Blind out of beams
Fehlerbehebung: Correction of defects:
- Überwachungsbereich prüfen / reinigen
- Lichtgitterleisten ausrichten
- Selbstabgleich durchführen
- Check/clean monitored area
- Align light curtain bars
- Conduct self-adjustment
Schwerer Fehler
2)
Heavy error
2)
Weiterer Betrieb des Lichtgitters nicht
möglich, bitte technischen Kundendienst kontaktieren.
Further operation not possible, please
contact technical service.
di-soric GmbH & Co. KG
Steinbeisstraße 6
D 73660 Urbach
Telefon +49 (0) 71 81 / 98 79-0
Telefax +49 (0) 71 81 / 98 79-179
info@di-soric.com
www.di-soric.com
Alle technischen Angaben beziehen sich auf den
Stand 02/14, Änderungen bleiben vorbehalten.
Da Irrtümer und Druckfehler nicht auszuschließen
sind, gilt für alle Angaben „ohne Gewähr“.
All technical specifications refer to the state of
the art 02/14, they are subject to modifications.
As typographical and other errors cannot be excluded,
all data are given „without engagement“.
Loading...
