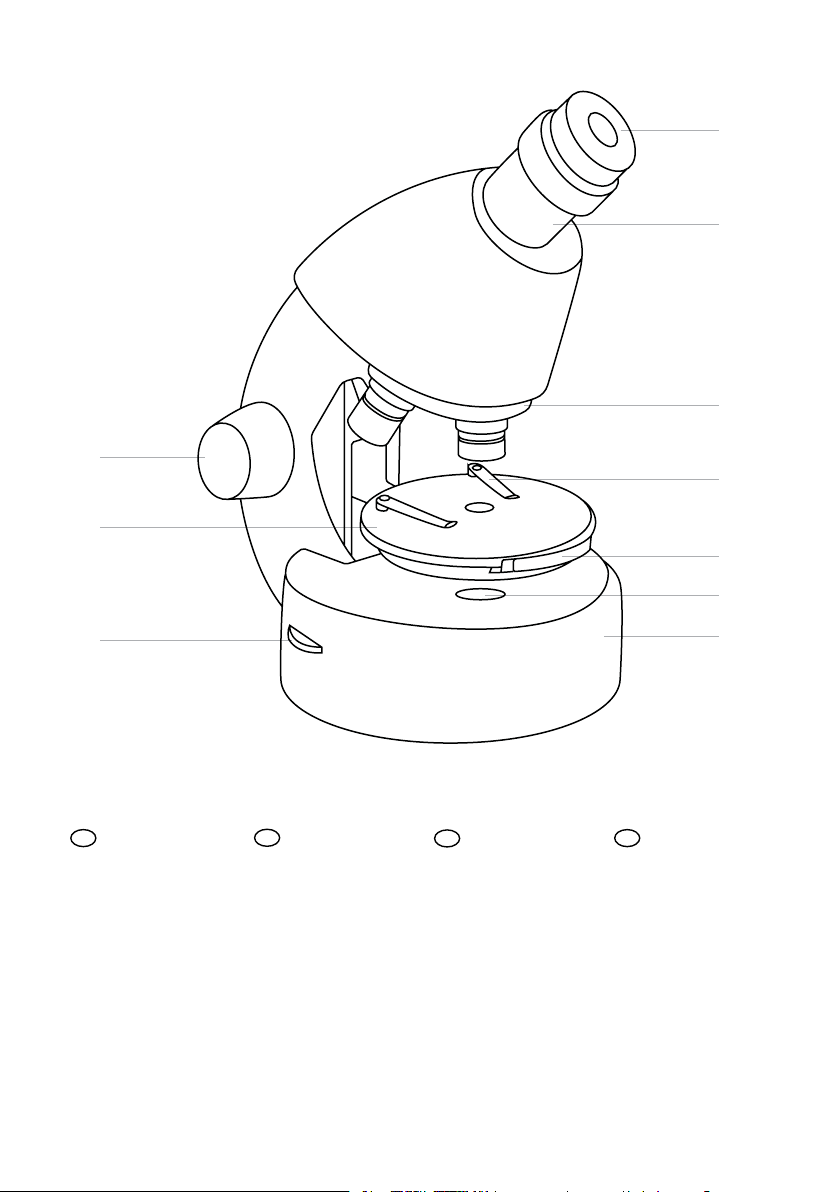

1 Eyepiece 2 Monocular head

(eyepiece tube)

3 Revolving nosepiece

with objectives

4 Focusing knob 5 Specimen holders 6 Stage 7 Diaphragm disk 8 Lower illumination 9 Lower illumination

switch

10 Base

1 Окуляр 2 Монокулярна глава

(тръба на окуляра)

3 Револверна глава с

обективи

4 Бутон за фокусиране 5 Държач за образци 6 Предметна маса 7 Дискова диафрагма 8 Долно осветление 9 Прекъсвач за долно

осветление

10 Основа

1 Okulár 2 Monokulární hlava

(tubus okuláru)

3 Otočná hlavice 4 Šroub ostření 5 Svorky 6 Pracovní stolek 7 Kotoučová clona 8 Spodní osvětlení 9 Spínač spodního

osvětlení

10 Stativ

1 Okular 2 Monokularkopf

(Okularrohr)

3 Objektivrevolver 4 Fokussierknopf 5 Präparatklemmen 6 Objekttisch 7 Blendenrad 8 Untere

Beleuchtungsquelle

9 Untere

Beleuchtungsschalter

10 Sockel

Page 3

ES IT

1 Ocular 2 Cabezal monocular

(tubo ocular)

3 Revólver giratorio 4 Mando de ajuste del

enfoque

5 Pinzas para

portaobjetos

6 Platina 7 Diafragma de disco 8 Iluminación inferior 9 Interruptor de la

iluminación inferior

1 Szemlencse 2 Egyszemes fejrész

(szemlencsecső)

3 Revolverfej,

objektívlencsékkel

4 Fókuszállító gomb 5 Minta tartó 6 Tárgyasztal 7 Diafragma lemez 8 Alsó megvilágítás 9 Az alsó megvilágítás

kapcsolója

10 Talpazat

10 Base

1 Oculare 2 Testa monoculare (tubo

oculare)

3 Revolver con obiettivi 4 Manopola di messa a

fuoco

5 Supporti portacampione 6 Tavolino portacampione 7 Diaframma a disco 8 Illuminazione inferiore 9 Interruttore

illuminazione inferiore

10 Base

1 Okular 2 Głowica monokularowa

(tubus okularu)

3 Obrotowa głowica z

obiektywami

4 Pokrętło regulacji

ostrości

5 Uchwyty na preparaty 6 Stolik 7 Obrotowa diafragma 8 Oświetlenie dolne 9 Włącznik dolnego

oświetlenia

10 Podstawa

PT TR

1 Ocular 2 Cabeça monocular (tubo

da ocular)

3 Revólver giratório com

objetivas

4 Botão de focagem 5 Suportes para

espécimes

6 Área de inserção do

vidro

7 Disco do diafragma 8 Iluminação inferior 9 Interruptor da

iluminação inferior

10 Base

1 Окуляр 2 Монокулярная насадка

(окулярная трубка)

3 Револьверное

устройство с объективами

4 Ручка фокусировки 5 Держатели препарата

(зажимы)

6 Предметный столик 7 Диск c диафрагмами 8 Нижняя подсветка 9 Выключатель нижней

подсветки

10 Основание микроскопа

1 Göz merceği 2 Tek gözlü kafa (göz

merceği borusu)

3 Objektii döner burun

parçası

4 Odaklama düğmesi 5 Numune tutucu 6 Nesne tablası 7 Diyafram diski 8 Alt aydınlatma 9 Alt aydınlatma düğmesi 10 Taban

Page 4

DISCOVERY MICRO MICROSCOPES

General use

The Discovery Micro microscope is safe for health, life and property of the consumer and the environment when properly used, and meets the requirements of international standards. The microscope is designed for observing

transparent objects in the transmitted light using the bright eld method. May be used by kids over 5 years old.

Caution! Children should use the microscope under an adult’s supervision only.

Microscope parts

• Base. It supports the weight of the microscope and houses the illumination source, electronics and control

mechanisms.

• Eyepiece tube. Combines the eyepiece with the objectives system.

• Eyepiece and objective. Consist of lenses that allow magnifying the image. The total magnication is

calculated by multiplying the eyepiece magnication to the objective magnication.

• Revolving nosepiece. This triple nosepiece with 3 pre-installed objectives allows you to change objectives

smoothly and easily.

• Stage. Sturdy and reliable stage with two specimen holders can be used to move your slides while observing

them. The lower illumination light passes through the opening in the middle of the stage.

• Diaphragm disk. Is located below the stage and has apertures of various diameter to adjust the passing light

rays. Rotate the disk to select the desired aperture.

• Focusing knob. A coarse focusing system allows moving the stage up and down adjusting the sharpness of

the specimen image.

• Lower illumination. LED illumination with adjustable brightness can be powered by 2 AA batteries. The lower

illumination is used to observe transparent objects. Using a supplemental light source, such as a table lamp, directed at the specimen will enable you to observe less transparent objects.

Using the microscope

Getting started

• Unpack the microscope and make sure all parts are available.

• Move the stage to the lowermost position using the focusing knob.

• Make sure the batteries are correctly installed in the battery compartment; insert new batteries if required.

• Slowly adjust the illumination brightness, from dark to light.

Focusing

• Place a specimen on the stage and x it with the holders.

• Select the 4x objective rotating the revolving nosepiece.

• Move the specimen to place its thickest part exactly under the objective.

• Rotate the focusing knob to slowly raise the stage until the objective is close to the specimen; keep checking

the distance between the objective and the object to avoid their contact. Caution! The objective should not touch the specimen, otherwise the objective or/and the specimen might be damaged.

• Look through the installed eyepiece and lower the stage slowly rotating the focusing knob until you see the specimen image.

• Such adjustment protects the frontal lens from contacting the object when you use objectives of other

magnications; though, slight refocusing might be required.

• If the image is too bright, rotate the diaphragm disk until the passing light ray is reduced to a comfortable brightness level. If the image is too dark, select a larger aperture to increase the light ray.

Selecting the objective

Start your observations with the lowest magnication objective and select a specimen segment for detailed research. Then move the specimen to center the selected segment in the eld of view, to make sure it keeps

centered when the objective is changed to a more powerful one. Once the segment is selected, you should center its

image in the microscope’s eld of view as precisely as possible. Otherwise, the desired segment might fail to center in the eld of view of the higher power objective. Now you can switch to a more powerful objective by rotating the

revolving nosepiece. Adjust the image focus if required.

Page 5

Specications

Type biological Magnication, x 40–640 Head monocular, inclined 45° Optics material optical plastic Body material plastic Eyepieces WF10x–WF16x Revolving nosepiece 3 objectives Objectives 4х, 10х, 40х Stage, mm diameter 82, with specimen holders Stage moving range, mm 0–15, vertical Focusing coarse Diaphragm disk + Illumination lower LED illumination with adjustable brightness Power source 2*АА batteries

The manufacturer reserves the right to make changes to the product range and specications without prior notice.

Note: Batteries might be pre-installed in the battery compartment by the manufacturer.

Care and maintenance

• Never, under any circumstances, look directly at the Sun, another bright source of light or at a laser through this device, as this may cause PERMANENT RETINAL DAMAGE and may lead to BLINDNESS.

• Take necessary precautions when using the device with children or others who have not read or who do not fully understand these instructions.

• Aer unpacking your microscope and before using it for the rst time check for integrity and durability of every component and connection.

• Do not try to disassemble the device on your own for any reason. For repairs and cleaning of any kind, please contact your local specialized service center.

• Protect the device from sudden impact and excessive mechanical force. Do not apply excessive pressure when adjusting focus. Do not overtighten the locking screws.

• Do not touch the optical surfaces with your ngers. To clean the device exterior, use only special cleaning

wipes and special optics cleaning tools from Levenhuk. Do not use any corrosive or acetone-based uids to

clean the optics.

• Abrasive particles, such as sand, should not be wiped o lenses, but instead blown o or brushed away with a

so brush.

• Do not use the device for lengthy periods of time, or leave it unattended in direct sunlight. Keep the device away from water and high humidity.

• Be careful during your observations, always replace the dust cover aer you are nished with observations to protect the device from dust and stains.

• If you are not using your microscope for extended periods of time, store the objective lenses and eyepieces separately from the microscope.

• Store the device in a dry, cool place away from hazardous acids and other chemicals, away from heaters, open

re and other sources of high temperatures.

• When using the microscope, try not to use it near ammable materials or substances (benzene, paper, cardboard, plastic, etc.), as the base may heat up during use, and might become a re hazard.

• Always unplug the microscope from a power source before opening the base or changing the illumination lamp. Regardless of the lamp type (halogen or incandescent), give it some time to cool down before trying to change it, and always change it to a lamp of the same type.

• Always use the power supply with the proper voltage, i.e. indicated in the specications of your new

microscope. Plugging the instrument into a dierent power outlet may damage the electric circuitry of the

microscope, burn out the lamp, or even cause a short circuit.

• Seek medical advice immediately if a small part or a battery is swallowed.

Battery safety instructions

• Always purchase the correct size and grade of battery most suitable for the intended use.

• Always replace the whole set of batteries at one time; taking care not to mix old and new ones, or batteries of

dierent types.

• Clean the battery contacts and also those of the device prior to battery installation.

Page 6

• Make sure the batteries are installed correctly with regard to polarity (+ and -).

• Remove batteries from equipment that is not to be used for an extended period of time.

• Remove used batteries promptly.

• Never attempt to recharge primary batteries as this may cause leakage, re, or explosion.

• Never short-circuit batteries as this may lead to high temperatures, leakage, or explosion.

• Never heat batteries in order to revive them.

• Remember to switch o devices aer use.

• Keep batteries out of the reach of children, to avoid risk of ingestion, suocation, or poisoning.

• Utilize used batteries as prescribed by your country laws.

Levenhuk Warranty

Levenhuk products, except for their accessories, carry a 2-year warranty against defects in materials and workmanship. All Levenhuk accessories are warranted to be free of defects in materials and workmanship for six months from the purchase date. The warranty entitles you to the free repair or replacement of the Levenhuk

product in any country where a Levenhuk oce is located if all the warranty conditions are met.

For further details please visit our web site: www.levenhuk.com/warranty If warranty problems arise, or if you need assistance in using your product, contact the local Levenhuk branch.
