Inhalt

Vielen Dank!

Es freut uns, dass Sie sich für den Saugroboter „Navigator“ entschieden haben! Wir danken Ihnen für den Kauf und das entgegengebrachte Vertrauen.

Ihr Saugroboter arbeitet vollautomatisch und eignet sich zur Reinigung von Parkett- und Laminatböden, Fliesen, PVCBöden oder kurzflorigem Teppich.

Die vorliegende Bedienungsanleitung soll Ihnen dabei helfen, Ihren neuen Saugroboter kennenzulernen und in der Folge sicher und effizient einzusetzen.

Inhaltsverzeichnis

1 Überblick ................................................................................ 6

2 Sicherheitshinweise ............................................................ 10

3 Vor dem ersten Gebrauch .................................................. 14

4 Vor jedem Gebrauch ........................................................... 17

5 Gebrauch ............................................................................. 18

6 Nach dem Gebrauch ........................................................... 23

7 Problembehebung ............................................................... 25

Gewährleistung

Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 1999/44/EG in nationales Recht.

Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer Handhabung kaputt gegangen sind bzw. deren Laufzeit sich verkürzt hat.

Technische Daten

Techni sche D aten

Technische Daten

Geräteart : Saugroboter

Modellname : Navigator

Modell : M608 (-0/-1/.../-8/-9)

Umgebungstemperaturbereich : 10 °C...40 °C

Abmessungen : 320 x 320 x 75 mm

Maximalgeschwindigkeit (Powermodus) : 20 cm/s

Netzteil Eingang : 100...240 V~, 50/60 Hz

Netzteil Ausgang : 19 V DC, 600 mA

Akkupack im Gerät : Ni-MH, 12 V DC, 1500 mAh

Betriebsdauer (einschließlich Reserve für das

Ansteuern der Ladestation, ebenfalls beeinflusst von der Raumgeometrie und dem Alter des Akkupacks)

Leistung : beim Laden: 11,4 W

Ladezeit : ca. 4...5 Stunden

Batterietyp in der Fernbedienung : 1 x CR2025 3 V

Batterietyp im Light Fence-Turm : 2 x Typ C 1,5 V

: Powermodus: ca. 60 Minuten

Leisefahrt-Modus: ca. 80 Minuten

im Betrieb: 18 W

Staubbehältervolumen : ca. 400 ml

Gewicht (bei eingesetztem Akkupack) : ca. 1,8 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten. © Royal Appliance International GmbH

Kennzeichnungen

: Nur für den Hausgebrauch : Nicht im Hausmüll entsorgen

: entspricht den europäischen

Richtlinien

Alle Markenzeichen sind Eigentum ihrer jeweiligen Besitzer.

: gilt nur für das Netzteil:

Schutzklasse II (Schutzisolierung)

1Überblick

1 Überblick

1.1 Lieferumfang

1 Fernbedienung,

2 Saugroboter,

3 Netzteil 4 Netzteilkabel 5 Netzteiladapter

siehe auch ZKapitel 5, „Gebrauch“

siehe auch ZAbb. 2 und Abb. 3

6 Ladestation,

siehe auch ZAbb. 4

7 Light Fence-Turm,

siehe auch ZAbb. 4

8 Batterien

(2x Typ C, 1,5 V)

 nicht abgebildet: Bedienungsanleitung

(diese Anleitung)

1Überblick

1.2 Saugroboter im Detail

1 Rundbesen:

- befördert den Schmutz zur Bürstwalze

2 Sensor für die Ansteuerung der Ladestati-

on:

- führt das Gerät zurück zur Ladestation, sobald der Ladezustand des Akkupacks zur Neige geht oder falls das entsprechende Signal über die Fernbedienung ( ) gegeben wurde

3 LEDs:

- zeigen z. B. an, wenn sich kein Staubbehälter im Gerät befindet

- zeigen z. B. an, wenn die Fallsensoren angesprochen haben

- zeigen z. B. an, wenn der Stoßfänger klemmt

- zeigen z. B. an, wenn der Motor überlastet war

-siehe auch ZKapitel 7, „Problem-

behebung“

4 Taste „Ein/Aus“ ( ):

- schaltet das Gerät ein oder aus, sobald diese Taste länger als 1 Sekunde gedrückt wird

- startet den Reinigungsvorgang, sobald diese Taste kurz (unter 1 Sekunde) gedrückt wird

5 Staubfachabdeckung:

- bietet Zugang zu Staubbehälter

- bietet Zugang zum Batteriefach

6 Stoßfänger:

- sein integrierter Sensor veranlasst das Gerät rückwärts zu fahren, sobald es auf ein Hindernis trifft

- falls sein integrierter Sensor über 5 Sekunden fortwährend ausgelöst wird, stoppt das Gerät automatisch

1Überblick

1.3 Saubbehälter im Detail

1 Staubfachabdeckung 2 Staubbehälterdeckel 3 Filter 4 Staubbehälter

 verdeckt: Batteriefachabdeckungen  verdeckt: Akkupack im Batteriefach

neben dem Staubbehälter

1Überblick

1.4 Ladestation und Light Fence-Turm im Detail

Ladestation: 1 Sende-/Empfängerfenster (mit integrierter

LED:

- leuchtet, sobald die Ladestation an eine Steckdose angeschlossen ist

- blinkt während des Ladeprozesses)

2 Sicherheitsschalter 3 Ladekontakte 4 Buchse für den Netzteiladapter

 verdeckt: 4 Gummifüße auf der Unterseite

Light Fence-Turm: 5 Sender 6 Ein-/Aus-Schalter 7 LED (leuchtet, falls eingeschaltet) 8 Empfänger 9 Batteriefachdeckel

2 Sicherheitshinweise

HINWEIS:

2 Sicherheitshinweise

2.1 zur Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

VORSICHT:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Hebt Tipps und Informationen hervor.

2.2 zu bestimmten Personengruppen

 Diese Geräte können von Kindern ab 8 Jahren und darüber

und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

 Reinigung und Benutzer-Wartung dürfen nicht durch Kin-

der ohne Beaufsichtigung durchgeführt werden.

 Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen

sich unter anderem weder auf das Gerät stellen oder setzen.

 Kinder jünger als 8 Jahre sollten vom Gerät, der Ladestati-

on, dem Netzteil sowie dem Netzteilkabel ferngehalten wer-

2 Sicherheitshinweise

den, solange diese eingeschaltet sind, mit der Steckdose verbunden sind oder abkühlen.

 Verpackungsmaterialien und Batterien dürfen nicht in Kin-

derhände gelangen. Es besteht Erstickungsgefahr.

2.3 zur Stromversorgung

Das Gerät wird mit elektrischem Strom aufgeladen. Dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

 Fassen Sie das Netzteil oder die Ladestation niemals mit

nassen Händen an. Tauchen Sie Gerät, Ladestation oder Netzteil niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und Nässe fern.

 Wenn Sie das Netzteil aus der Steckdose herausziehen

wollen, ziehen Sie immer direkt am Netzteil. Ziehen Sie niemals am Netzteilkabel. Missbrauchen Sie das Netzteilkabel nicht zum Tragen des Netzteils. Achten Sie darauf, dass das Netzteilkabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen in Berührung kommen kann.

 Laden Sie das Gerät nur, wenn die auf dem Netzteil ange-

gebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt.

 Verwenden Sie nur das mitgelieferte Netzteil und die mit-

gelieferte Ladestation, um das Gerät zu laden.

 Kontrollieren Sie das Netzteilkabel vor dem Benutzen des

Netzteils auf eventuelle Beschädigungen. Verwenden Sie niemals ein Netzteil, dessen Stecker oder Kabel beschädigt ist.

 Bevor Sie damit beginnen, das Gerät oder seine Ladesta-

tion zu reinigen oder zu warten, stellen Sie sicher, dass das Netzteil aus der Steckdose gezogen ist.

2 Sicherheitshinweise

2.4 zu den mitgelieferten Akkus und Batterien

Bei falschem Umgang mit Akkus und Batterien besteht Verletzungs- und Explosionsgefahr.

 Ersetzen Sie den Akkupack nicht durch andere Akkus oder

Batterien. Setzen Sie ausschließlich original Akkupacks ein, die Sie von uns erworben haben.

 Bevor Sie damit beginnen, den Akkupack ein- oder auszu-

bauen, stellen Sie sicher, dass das Netzteil aus der Steckdose gezogen und der Kippschalter auf der Unterseite ausgeschaltet ist.

 Schließen Sie Akkus oder Batterien niemals kurz, d. h. be-

rühren Sie niemals beide Pole zur gleichen Zeit, insbesondere nicht mit elektrisch leitenden Gegenständen.

 Nehmen Sie Akkus oder Batterien niemals auseinander,

deformieren Sie sie nicht und setzen Sie sie niemals hohen Temperaturen aus. Bei unsachgemäßem Umgang kann Flüssigkeit austreten. Vermeiden Sie Kontakt mit der Flüssigkeit.

 Verwenden Sie nur das mitgelieferte Netzteil und die mit-

gelieferte Ladestation, um das Gerät zu laden.

 Entsorgen Sie Akkus und Batterien nach Gebrauchsende

ausschließlich umweltgerecht und wie beschrieben, ZKapitel

7.9, „Gerät und Batterien entsorgen“.

2.5 zur bestimmungsgemäßen Verwendung

 Das Gerät darf nur im Haushalt eingesetzt werden.

Das Gerät ist für eine gewerbliche Nutzung nicht geeignet.

 Das Gerät darf ausschließlich für das Reinigen auf ebenen,

normal verschmutzten Hartböden eingesetzt werden.

 Jede weitere Verwendung gilt als nicht bestimmungsge-

mäß und ist untersagt.

2 Sicherheitshinweise

 Verboten ist insbesondere:

- Gebrauch, Aufbewahrung oder Aufladen im Freien.

- Das Abstellen von Gegenständen auf dem Gerät.

- Das selbstständige Umbauen oder Reparieren des Geräts oder seines Netzteils.

- Das Hineinstecken von anderen Gegenständen in Öffnungen des Geräts als den hiernach beschriebenen.

- Die Verwendung in der Nähe von explosiven oder leicht entzündlichen Stoffen.

 Verboten ist das Saugen von:

- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Sie könnten eingezogen werden und Verletzungen hervorrufen.

- Wasser und anderen Flüssigkeiten. Feuchtigkeit im Inneren kann zum Kurzschluss führen.

- Toner (für Kopierer etc.). Es besteht Explosionsgefahr.

- glühender Asche, brennenden Zigaretten oder Streichhölzern. Es kann zum Brand kommen.

- spitzen Gegenständen, wie Glassplittern, Nägeln etc. Gerät oder Untergrund könnten beschädigt werden.

- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke, Puder etc. Das Gerät könnte beschädigt werden.

 Verboten ist zudem der Einsatz ...

- ... auf langflorigen Teppichen (d. h. Teppiche mit einer Florlänge von über 1 cm).

- ... auf feuchten Böden.

- ... ohne dass Filter, Staubbehälter und Abdeckungen korrekt eingesetzt sind.

3 Vor dem ersten Gebrauch

HINWEIS:

1 1 m 1 m

567

HINWEIS:

3 Vor dem ersten Gebrauch

3.1 Auspacken

VORSICHT:

Heben Sie die Verpackung für die Lagerung des Geräts oder für einen sicheren Versand des Gerätes auf. Versenden Sie das Gerät stets in der Originalverpackung, damit es keinen Schaden nimmt.

3.2 Ladestation aufstellen

1. Packen Sie das Gerät samt Zubehör aus.

2. Überprüfen Sie den Inhalt auf Unversehrt-

Falls Sie einen Transportschaden bemerken, wenden Sie sich an Ihren Händler.

1. Wählen Sie nach Möglichkeit einen Auf-

2. Stellen Sie die Ladestation in der Nähe ei-

3. Stellen Sie die Ladestation mit ihrer Rück-

4. Lassen Sie vor und neben der Ladestation

5. Lösen Sie nun die Folie von den 4 Gummi-

heit und Vollständigkeit (Abb. 1).

stellort, der frei von Teppich ist, damit die Gummifüße der Ladestation später besser auf dem Boden haften.

ner Steckdose auf.

seite an eine Wand oder ein Möbelstück, damit der Roboter sie nicht verschiebt.

mindestens 1 m x 1 m Freiraum (Abb. 5).

füßen auf der Unterseite der Ladestation (Abb. 6) und positionieren Sie die Ladestation endgültig.

VORSICHT:

Gummi kann auf bestimmten Oberflächen, wie z. B. Parkett, Flecken verursachen. Prüfen Sie die Materialverträglichkeit daher im Vorfeld.

6. Achten Sie darauf, dass das Netzteilkabel

hinter der Ladestation verläuft (Abb. 7), damit es das Andocken des Roboters nicht behindert.

Achten Sie außerdem darauf, dass Sie den Light Fence-Turm nicht in der Nähe der Ladestation aufstellen. Sonst hält dieser den Roboter womöglich vom Andocken ab.

3 Vor dem ersten Gebrauch

HINWEIS:

3.3 Ladestation anschließen

1. Stellen Sie sicher, dass die Ladestation

2. Stecken Sie den Netzteiladapter in die

3. Stecken Sie das Netzteil in eine Steckdo-

3.4 Akkupack erstmals laden

WARNUNG:

Verletzungsgefahr! Verwenden Sie nur das mitgelieferte Netzteil und die mitgelieferte Ladestation, um das Gerät zu laden.

Laden Sie das Gerät, bevor Sie es zum ersten Mal benutzen. Dies wirkt sich positiv auf die Lebensdauer des Akkupacks aus.

1. Stellen Sie sicher, dass die Ladestation

2. Schalten Sie das Gerät über den Kipp-

korrekt positioniert wurde (Abb. 5).

Buchse an der Ladestation (Abb. 8).

se.

korrekt postiert und angeschlossen ist, ZKapitel 3.3, „Ladestation anschließen“.

schalter an der Unterseite des Geräts zum Aufladen frei (Abb. 9, Stellung „I“).

Um den Akkupack laden zu können, muss der Schalter in Stellung „I“ stehen.

3. Setzen Sie den Roboter auf die Ladestati-

on (Abb. 10).

4. Achten Sie darauf, dass die Ladekontakte

an der Unterseite des Roboters die Ladekontakte der Ladestation berühren (Abb. 10/1).

- Die rote LED leuchtet und die blaue LED blinkt.

- Ein kurzer Piepton ertönt.

- Sollte dies nicht der Fall sein, haben Sie das Gerät nicht korrekt positioniert. Versuchen Sie es einfach erneut.

3 Vor dem ersten Gebrauch

HINWEIS:

5. Laden Sie das Gerät ca. 4 bis 5 Stunden,

Falls der Ladezustand des Akkupacks nachlässt, fährt das Gerät die Ladestation von allein an. Falls es ihm nicht gelingt anzudocken, müssen Sie es wie oben beschrieben von Hand auf die Station setzen.

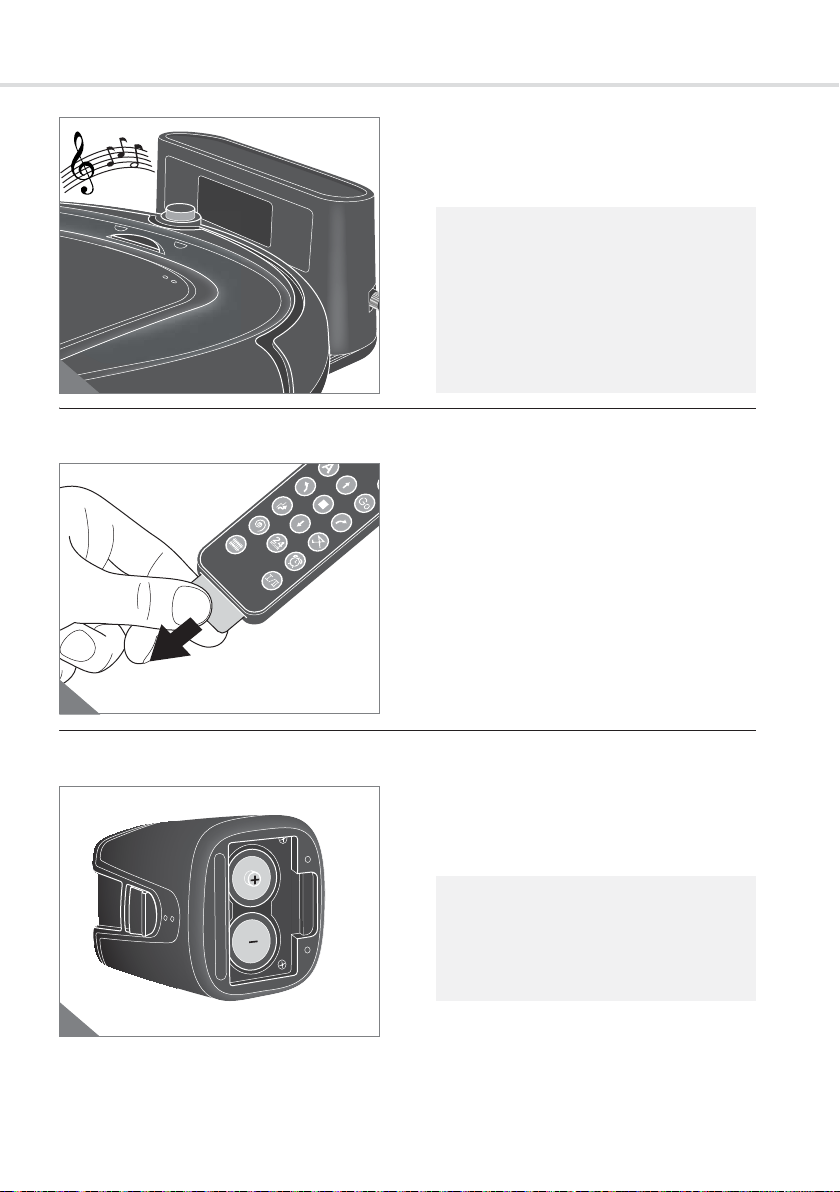

3.5 Fernbedienung aktivieren

1. Ziehen Sie das Kunststoffblättchen

- bis eine kurze Melodie ertönt und

- beide LEDs erlöschen (Abb. 11).

(Abb. 12) aus dem Batteriefach der Fernbedienung.

3.6 Batterien in Light Fence-Turm einsetzen

1. Öffnen Sie den Batteriefachdeckel.

2. Setzen Sie die beiden mitgelieferten Bat-

terien (Typ C, 1,5 V) wie dargestellt ein (Abb. 13). Achten Sie auf die korrekte Position der Pole (Abb. 13).

Wenn die Batterien gewechselt werden müssen, wechseln Sie immer beide Batterien gleichzeitig und mischen Sie keine Batterien unterschiedlichen Typs.

4 Vor jedem Gebrauch

HINWEIS:

4 Vor jedem Gebrauch

4.1 Raum vorbereiten

Kinder und Haustiere

WARNUNG:

Achten Sie darauf, dass sich im zu reinigenden Raum keine Kinder und Haustiere befinden und dass diese auch keinen Zugang zu ihm haben.

Zerbrechliche Gegenstände

VORSICHT:

Das Gerät besitzt einen kraftvollen Antrieb. Unterschätzen Sie die Kraft nicht, die von ihm ausgeht. Bringen Sie zerbrechliche Gegenstände und solche, die kippen oder herunterfallen können, wenn das Gerät dagegen fährt, in Sicherheit.

Scharfkantige Gegenstände

VORSICHT:

Befreien Sie den Bodenbelag von scharfkantigen und spitzen Gegenständen, die Oberflächen zerkratzen können, wenn Sie unter die Rundbesen des Geräts gelangen.

Regelmäßiger Gebrauch

Dieser Saugroboter kann nur geringe Schmutzmengen aufnehmen. Er ist kein Ersatz für einen klassischen Staubsauger. Reinigen Sie übermäßig verschmutzte Bereiche mit einem Staubsauger vor. Setzen Sie den Saugroboter regelmäßig ein, damit sich gar nicht erst größere Schmutzmengen ansammeln können.

Hindernisse

Dieser Saugroboter saugt effizienter, wenn er auf möglichst wenige Hindernisse trifft und der Belag nicht allzu oft wechselt. Möglicherweise lohnt es sich also, den Raum von potenziellen Hindernissen, Kabeln, Matten, Vorlegern und dergleichen zu befreien.

Teppiche

Ihr Roboter reinigt auch kurzflorige Teppiche (bis zu einer Florlänge von 1 cm). Von einem Einsatz auf langflorigen Teppichen (Florlänge von über 1 cm) raten wir ab.

5Gebrauch

HINWEIS:

5Gebrauch

5.1 Staubsaugen

WARNUNG:

Verletzungsgefahr! Sie können das Gerät zwar unbeaufsichtigt laufen lassen, achten Sie jedoch darauf, dass Sie nicht auf das Gerät treten und in der Folge stürzen.

VORSICHT:

Obwohl Ihr Roboter Abgründe erkennt, raten wir dringend davon ab, das Gerät auf Möbeln und dergleichen einzusetzen. Es ist für diese Art der Anwendung nicht geeignet.

1. Schalten Sie das Gerät ein, indem Sie die

Taste „Ein/Aus“ ( ) am Gerät für über eine Sekunde drücken oder indem Sie die Taste „ “ der Fernbedienung drücken.

- Ein kurzer Piepton ertönt.

- Beide LEDs leuchten.

2. Drücken Sie nun kurz die Taste „Ein/Aus“

( ) am Gerät oder die Taste „ “ der Fernbedienung, um den Roboter zu starten.

- Eine Melodie ertönt.

- Die rote LED erlischt. Die blaue LED leuchtet weiter.

- Ihr Roboter arbeitet im Powermodus.

- Falls Sie von Powermodus auf Leisefahrt umschalten wollen, siehe ZKapitel

5.2, „Zwischen Powermodus und Leisefahrt umschalten“.

- Basierend auf verschiedenen Faktoren wie Untergrund, Raumgeometrie, Hindernissen usw. wechselt der Roboter automatisch den Reinigungsmodus (Abb. 15/1 bis 4), um den Raum effizient zu reinigen.

Sie können den das Reinigungsmuster Ihrer Wahl auch über die Fernbedienung direkt anwählen. Drücken Sie dafür nur eine der Tasten: „ “, „ “, „ “.

Das beste Reinigungsergebnis erzielen Sie allerdings, wenn Sie den Roboter selbst entscheiden lassen.

5Gebrauch

HOUR

HINWEIS:

 Alternativ können Sie den Automatikmo-

dus mit der Taste „ “ anwählen.

- Der Roboter wird dann 2 vollständige Reinigungszyklen (einschließlich eines Ladezyklus) ausführen.

 Bei Bedarf können Sie den Roboter auch

direkt über diese Tasten der Fernbedienung steuern: „ “, „ “, „ “, „“.

- Der Roboter fährt dann in die gewählte Richtung.

- Der Roboter kann immer nur eine Bewegung gleichzeitig ausführen.

Falls der Ladezustand der Akkus im Gerät nachlässt, sucht Ihr Roboter nach dem Signal der Ladestation, dockt an diese an und lädt für ca. 4 bis 5 Stunden. Danach erlöschen die LEDs und das Gerät ist betriebsbereit. Falls es ihm nicht gelingt anzudocken, müssen Sie ihn von Hand wie oben beschrieben auf die Station setzen, siehe ZKapitel

3.4, „Akkupack erstmals laden“.

Die integrierten Fallsensoren erkennen Treppen und andere Abgründe und verhindern den Absturz des Geräts. Ab einem Höhenunterschied von 7 cm sprechen die Sensoren an. Der Roboter fährt daraufhin rückwärts. Falls alle 3 Fallsensoren gleichzeitig ansprechen, stoppt das Gerät sofort.

5Gebrauch

HOUR

HINWEIS:

HOUR

HINWEIS:

5.2 Zwischen Powermodus und Leisefahrt umschalten

Nach dem Einschalten beginnt der Roboter stets im Powermodus.

1. Drücken Sie die Taste „ “, um bei Be-

darf in den Leisefahrt-Modus zu wechseln.

2. Drücken Sie die Taste erneut, um zurück

in den Powermodus zu wechseln.

Falls Sie den Powermodus gewählt haben, sind Saugleistung und Arbeitsgeschwindigkeit höher als bei der Leisefahrt. Ihr Roboter verbraucht dann auch mehr Energie.

5.3 Ein Lichtgitter errichten

5.4 Eine Lichtschranke errichten

Gehen Sie wie folgt vor, um ein Lichtgitter zu errichten:

1. Setzen Sie den Light Fence-Turm an eine

beliebige Stelle, die der Roboter nicht passieren soll (Abb. 19).

2. Schalten Sie den Light Fence-Turm an

dessen Ein-/Aus-Schalter ein.

- Die LED leuchtet kurz und blinkt dann.

-Ein unsichtbares Lichtgitter wird erzeugt.

3. Starten Sie nun ein Reinigungsprogramm.

Wenn der Roboter auf das Lichtgitter trifft, wird er es nicht passieren.

1. Errichten Sie ein Lichtgitter, ZKapitel 5.3,

„Ein Lichtgitter errichten“.

2. Drücken Sie die Taste „ “, um aus dem

Lichtgitter eine Lichtschranke zu machen.

- Ein kurzer Piepton ertönt.

- Eine unsichtbare Lichtschranke wird erzeugt.

3. Starten Sie nun ein Reinigungsprogramm.

Der Roboter reinigt nun erst vollständig den Raum, in dem er sich befindet. Erst dann kann er die Lichtschranke passieren und den Nachbarraum reinigen.

Um aus der Lichtschranke wieder ein Lichtgitter zu machen, drücken Sie die Taste „ “ erneut. Es ertönen 2 kurze Pieptöne.

5Gebrauch

HOUR

HINWEIS:

HOUR

5.5 Timer einstellen

Es gibt 2 verschiedene Timerkonzepte:

Sofort und täglich zur selben Zeit reinigen:

1. Drücken Sie die Taste „ “ auf der

Fernbedienung.

- Ihr Roboter beginnt sofort mit der Reinigung.

- Ihr Roboter wird zudem jeden Tag zu genau dieser Uhrzeit reinigen.

Um diese Timerfunktion zu deaktivieren, drücken Sie die Taste „ “ erneut.

In 1, 2, 4 oder 8 Stunden reinigen:

 Wenn Sie die Taste „ “ 1 x drücken:

- Es ertönt 1 Piepton.

- Der Roboter beginnt mit der Reinigung in 1 Stunde.

 Wenn Sie die Taste „ “ 2 x drücken:

- Es ertönen 2 Pieptöne.

- Der Roboter beginnt mit der Reinigung in 2 Stunden.

 Wenn Sie die Taste „ “ 3 x drücken:

- Es ertönen 4 Pieptöne.

- Der Roboter beginnt mit der Reinigung in 4 Stunden.

 Wenn Sie die Taste „ “ 4 x drücken:

- Es ertönen 8 Pieptöne.

- Der Roboter beginnt mit der Reinigung in 8 Stunden.

Um diese Timerfunktion zu deaktivieren, drücken Sie die Taste „ “ für 2 bis 3 Sekunden.

HOUR

5Gebrauch

HOUR

HINWEIS:

5.6 Ausschalten

Sie können den Roboter jederzeit mit einer der folgenden Methoden ausschalten:

 Drücken Sie kurz die Taste „Ein/Aus“

( ) am Gerät. Das Gerät stoppt (und wechselt in Stand-by).

 Drücken Sie die Taste „Ein/Aus“ ( )

am Gerät für 1 Sekunde oder länger. Das Gerät ist nun ausgeschaltet.

 Drücken Sie die Taste „ “ auf der

Fernbedienung. Das Gerät stoppt (und wechselt in Stand-by).

 Drücken Sie die Taste „ “ auf der

Fernbedienung für ca. 2 Sekunden. Das Gerät ist nun ausgeschaltet.

 Heben Sie den Roboter an. Er stoppt in-

nerhalb 1 Sekunde.

Falls Sie das im betrieb befindliche Gerät angehoben haben, stoppt das Gerät nach ca. 1 Sekunde ohne Bodenkontakt. Das Gerät ist dann jedoch nicht ausgeschaltet (blaue LED blinkt langsam, rote LED blinkt schnell). Schalten Sie das Gerät in diesem Fall über die Taste „Ein/Aus“ ( ) oder die Taste „ “ aus. Dadurch wird die Störung zurückgesetzt. Der Roboter ist nun wieder betriebsbereit.

6 Nach dem Gebrauch

HINWEIS:

6 Nach dem Gebrauch

6.1 Transportieren und Aufbewahren

VORSICHT:

Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann das Gerät beschädigen.

6.2 Staubbehälter leeren

 Tragen Sie das Gerät stets vorsichtig, am

besten mit beiden Händen.

 Lagern Sie das Gerät in seiner Original-

verpackung stets kühl, trocken und für Kinder unzugänglich.

Leeren Sie den Staubbehälter am besten nach jedem Saugvorgang. Leeren Sie den Staubbehälter spätestens

 einmal im Monat,  vor längerem Nichtgebrauch,  vor dem Versand.

1. Stellen Sie sicher, dass das Gerät ausge-

schaltet ist (keine LED leuchtet).

2. Öffnen Sie die Staubfachabdeckung am

Gerät (Abb. 23). Dabei kann es nötig sein, die Abdeckung erst kräftig herunterzudrücken (Abb. 23/Pfeile), um sie entriegeln zu können.

3. Nehmen Sie den Staubbehälter vorsichtig

aus dem Gerät (Abb. 24).

4. Nehmen Sie den Deckel vom Staubbehäl-

ter (Abb. 26).

5. Nehmen Sie den Filter heraus (Abb. 27).

6. Klopfen Sie beide Teile mit leichten Schlä-

gen aus und beseitigen Sie gröbere Verschmutzungen von Hand.

7. Falls sich Staubbehälter und Filter da-

durch nicht mehr vollständig entleeren lassen, gehen Sie vor wie unter ZKapitel

6.3, „Staubbehälter und Filter reinigen“

beschrieben.

8. Setzen Sie den Filter wieder ein (Abb. 27)

und den Staubbehälterdeckel wieder auf (Abb. 28).

9. Setzen Sie den Staubbehälter zurück in

seine Konsole (Abb. 24) und schieben Sie die Staubfachabdeckung wieder auf (Abb. 25). Sie rastet hör- und spürbar ein.

6 Nach dem Gebrauch

HINWEIS:

6.3 Staubbehälter und Filter reinigen

Falls sich Filter und Staubbehälter durch Ausklopfen nicht mehr vollständig leeren lassen (ZKapitel 6.2, „Staubbehälter leeren“):

1. Entnehmen und leeren Sie den Staub-

behälter wie unter ZKapitel 6.2, „Staub- behälter leeren“ beschrieben.

VORSICHT:

Staubbehälter und Filter sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel oder Bürsten mit harten Borsten.

2. Spülen Sie den Staubbehälter von Hand

unter fließend kaltem oder handwarmem Wasser gründlich aus.

3. Spülen Sie den Filter von Hand unter flie-

ßend kaltem oder handwarmem Wasser gründlich aus, bis sämtliche Verschmutzungen beseitigt sind.

4. Lassen Sie beide Elemente mindestens

24 Stunden bei Raumtemperatur trocknen, bis diese vollkommen trocken sind.

5. Setzen Sie den Filter wieder ein (Abb. 27)

und den Staubbehälterdeckel wieder auf (Abb. 28).

6. Setzen Sie den Staubbehälter zurück in

seine Konsole (Abb. 29) und schieben Sie die Staubfachabdeckung wieder auf (Abb. 25). Sie rastet hör- und spürbar ein.

Sie können mit dem Gerät nur arbeiten, wenn der Staubbehälter korrekt eingesetzt ist.

7 Problembehebung

7.1 Falls das Gerät nicht arbeitet, wie es soll

Überprüfen Sie anhand nachfolgender Tabelle, ob Sie das Problem selbst beseitigen können. Sollten Sie das Problem mit Hilfe dieser Tabelle nicht beheben können, wenden Sie sich an unsere Service-Hotline (ZSeite 26) und schildern Sie uns das Problem.

Problem mögliche Ursache / Lösung

Das Gerät lässt sich nicht einschalten.

Die rote LED und die blaue LED blinken abwechselnd.

Die rote und die blaue LED blinken schnell in Kombination mit einer 30-sekündigen Abfolge kurzer Pieptöne

Die rote LED blinkt schnell und die blaue LED leuchtet in Kombination mit 2 langen Pieptönen

Die rote LED blinkt schnell und die blaue LED blinkt langsam in Kombination mit 2 langen Pieptönen

Der Akkupack wurde nicht korrekt angeschlossen. Schließen Sie den Akkupack korrekt an, ZKapitel 7.8, „Akkupack ausbauen und ersetzen“.

Der Akkupack ist völlig leer. Schalten Sie das Gerät über die Taste „Ein/Aus“ ( ) oder die Taste „ “ der Fernbedienung aus und laden Sie den Akkupack wie beschrieben, ZKapitel 3.4, „Akkupack erstmals laden“.

Der Kippschalter auf der Unterseite des Geräts ist nicht eingeschaltet („0“). Schalten Sie den Kippschalter auf der Unterseite des Geräts ein („I“), ZKapitel 3.4, „Akkupack erstmals laden“.

Eventuell haben Sie versucht, das Gerät zu starten, obwohl der Ladevorgang noch nicht abgeschlossen war. Warten Sie, bis der Ladevorgang abgeschlossen ist.

Eventuell haben Sie versucht, das Gerät mit der Fernbedienung zu starten, obwohl deren Batterie leer ist.

Wechseln Sie die Batterie der Fernbedienung, ZKapitel 7.5, „Batterie der Fernbedienung wechseln“.

Der Ladezustand des Akkupacks geht zur Neige. Ihr Roboter sollte die Ladestation nun von allein anfahren und an ihr andokken. Falls ihm das nicht gelingt, laden Sie den Akkupack wie beschrieben,

ZKapitel 3.4, „Akkupack erstmals laden“.

Der Staubbehälter ist nicht oder nicht korrekt eingesetzt. Schalten Sie das Gerät über die Taste „Ein/Aus“ ( ) oder die Taste „ “ der Fernbedienung aus und setzen Sie den Staubbehälter korrekt

ein, ZKapitel 6.2, „Staubbehälter leeren“.

Die Antriebsräder, der Rundbesen oder die Bürstwalze sind blockiert. Schalten Sie das Gerät über die Taste „Ein/Aus“ ( ) oder die Taste

„ “ aus und befreien Sie Räder und Bürsten von Verschmutzungen, ZKapitel 7.3, „Bürstwalze ausbauen und reinigen“. Falls erforderlich, ma- chen Sie dafür vorsichtig Gebrauch von einer Schere oder Pinzette.

Alle 3 Fallsensoren haben gleichzeitig angesprochen. Setzen Sie den Roboter auf eine Fläche ohne Abgründe und starten Sie

ihn erneut.

7 Problembehebung

HINWEIS:

7Z]ZWZcH^Z Higjc\Zc \VcoaZ^X]ihZaWhi#

Problem mögliche Ursache / Lösung

Die rote LED blinkt schnell und die blaue LED blinkt langsam in Kombination mit 2 langen Pieptönen

Der Rundbesen dreht sich nicht mehr.

Die Bürstwalze dreht sich nicht mehr.

Das Gerät lässt sich nicht laden.

Die Betriebsdauer verkürzt sich zunehmend.

Der Stoßfänger hängt fest. Setzen Sie den Roboter auf eine Fläche ohne Hindernisse und starten Sie

ihn erneut.

Die Stoßfängerfunktion wird durch Verschmutzungen innerhalb des Stoßfängers blockiert.

Entfernen Sie die Verschmutzungen im Stoßfänger starten Sie ihn erneut.

Möglicherweise wird der Rundbesen durch Verschmutzungen daran gehindert, frei zu drehen. Bauen Sie den Rundbesen aus (ZKapitel 7.3, „Bürstwalze ausbauen und reinigen“) und befreien Sie ihn und seine Aufnahme von Verschmutzungen. Falls erforderlich, machen Sie dafür vorsichtig Gebrauch von einer Schere oder Pinzette.

Möglicherweise wird die Bürstwalze durch Verschmutzungen daran gehindert, frei zu drehen. Bauen Sie die Bürstwalze aus (ZKapitel 7.3, „Bürstwalze ausbauen und reinigen“) und befreien Sie sie und ihre Aufnahme von Verschmutzungen. Falls erforderlich, machen Sie dafür vorsichtig Gebrauch von einer Schere oder Pinzette.

Das Netzteil ist nicht korrekt eingesteckt. Prüfen Sie, ob Stecker bzw. Netzteiladapter korrekt in ihren Buchsen sitzen (ZKapitel 3.3, „Ladestation anschließen“).

Die Antriebsräder, der Rundbesen oder die Bürstwalze sind blockiert. Schalten Sie das Gerät über die Taste „Ein/Aus“ ( ) oder die Taste

Sollten Sie das Problem mit Hilfe dieser Tabelle nicht beheben können, wenden Sie sich an unsere Service-Hotline (siehe unten) und schildern Sie uns das Problem. Unser Servicepersonal ist speziell für diesen Fall geschult und kann die Problemursache unter Ihrer Mithilfe gezielt einkreisen und mit Ihnen zusammen beheben. So vermeiden Sie die Unannehmlichkeiten eines eventuellen Versands und Ihr Saugroboter steht Ihnen rasch wieder zur Verfügung.

lll#Y^gi"YZk^a#YZ$hZgk^XZ

I[hl_Y[#>ejb_d[

&'.&+&'+&+&

Ce$Å<h$".Å(&K^h

%!&)%$B^c#VjhYZb YZjihX]Zc;ZhicZio YZjihX]ZgBdW^a[jc`" ]X]hiegZ^h%!)'%$B^c#

7 Problembehebung

7.2 Zubehör- und Ersatzteile nachbestellen

Artikelnr. Beschreibung Artikelnr. Beschreibung

0608001 2 Rundbesen 0608005 1 Ladestation

0608002 1 Filter 0608006 1 Light Fence-Turm

0608003 1 Netzteil 0608007 1 Fernbedienung

0608004 1 Batteriepack

(wiederaufladbar)

0608008 1 Bürstwalze

1 Bürstlippe

Zubehörteile sowie Ersatzteile können nachbestellt werden. Diese erhalten Sie:

 per Telefon unter: 01805 15 85 08*

 per E-Mail: Ersatzteilshop@dirtdevil.de

 oder bei unserem Servicepartner:

Staubsauger-Center Feuerbach KG

Corneliusstraße 75 40215 Düsseldorf

Deutschland Tel.: +49 (0) 180 - 501 50 50*

Fax: + 49 (0) 211 - 37 04 97 dirtdevil-service@t-online.de

www.dirtdevil-service.de

*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

7 Problembehebung

HINWEIS:

7.3 Bürstwalze ausbauen und reinigen

Falls die Bürstwalze gründlich gereinigt werden muss, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass das Gerät ausge-

schaltet ist (keine LED leuchtet).

2. Drehen Sie den Roboter um, so dass die

Unterseite zugänglich ist.

3. Lösen Sie die 3 Schrauben wie abgebildet

(Abb. 30).

4. Entnehmen Sie die Bürstlippe.

5. Entnehmen Sie nun die Bürstwalze wie

abgebildet (Abb. 31).

6. Reinigen Sie die Bürstwalze und die

Bürstlippe gründlich von Verschmutzungen und Haaren.

Falls erforderlich, machen Sie dafür vor- sichtig Gebrauch von einer Schere oder Pinzette.

Falls die Bürsten übermäßig verschmutzt sind, kann es sinnvoll sein, diese zu ersetzen, ZKapitel 7.2, „Zubehör- und Ersatz- teile nachbestellen“.

7. Setzen Sie die Bürstwalze wie abgebildet

wieder ein (Abb. 32).

8. Setzen Sie die Bürstlippe wieder ein.

9. Schrauben Sie die 3 Schrauben wieder

fest (Abb. 33).

7 Problembehebung

7.4 Rundbesen wechseln

7.5 Batterie der Fernbedienung wechseln

1. Stellen Sie sicher, dass das Gerät ausge-

schaltet ist (keine LED leuchtet).

2. Ziehen Sie den Rundbesen nach oben ab

(Abb. 34).

3. Setzen Sie den neuen Rundbesen auf. Er

rastet hör- und spürbar ein.

1. Öffnen Sie das Batteriefach der Fernbe-

dienung (Abb. 35). Es ist ratsam, dafür eine kleine Münze oder Ähnliches zur Hilfe zu nehmen.

2. Ersetzen Sie die verbrauchte CR2025

Knopfzelle durch eine neue gleichen Typs. Achten Sie auf die korrekte Lage von Plus- und Minus-Pol (Abb. 35).

3. Entsorgen Sie die verbrauchte Batterie

über eine kommunale Sammelstelle. Halten Sie die Knopfzellen-Batterien jederzeit von Kindern fern.

7.6 Batterien des Light Fence-Turms wechseln

ZKapitel 3.6, „Batterien in Light Fence-Turm einsetzen“

7.7 Falls das Gerät defekt ist

WARNUNG:

Verletzungsgefahr! Verwenden oder laden Sie niemals ein defektes Gerät! Wenn das Gerät oder das Netzteilkabel beschädigt sind, müssen sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Falls das Gerät heruntergefallen ist oder anderweitig beschädigt wurde und offensichtliche Anzeichen von Beschädigung aufweist, geben Sie das defekte Gerät zur Reparatur an einen Fachhändler oder den Dirt Devil-Kundendienst.

Versenden Sie das defekte Gerät mit entleertem Staubbehälter an die Adresse unter ZSeite 202, „International Service“.

7 Problembehebung

7.8 Akkupack ausbauen und ersetzen

WARNUNG:

Verletzungsgefahr durch unsachgemäßen Umgang mit dem Akkupack!

 Ersetzen Sie den Akkupack nicht durch andere Akkus oder Batterien. Setzen Sie ausschließ-

lich original Akkupacks ein, die Sie von uns erworben haben.

 Bevor Sie damit beginnen, den Akkupack auszubauen, stellen Sie sicher, dass das Netzteil

aus der Steckdose gezogen ist und der Kippschalter auf der Unterseite des Geräts ausgeschaltet ist (Abb. 36, Stellung „0“).

 Schließen Sie den Akkupack niemals kurz, d. h. berühren Sie niemals beide Pole zur gleichen

Zeit, insbesondere nicht mit elektrisch leitenden Gegenständen.

 Nehmen Sie den Akkupack niemals auseinander, deformieren Sie sie nicht und setzen Sie ihn

niemals hohen Temperaturen aus.

 Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akkupack austreten. Vermeiden Sie

Kontakt mit der Flüssigkeit.

1. Verstecken Sie die Ladestation, so dass

sich der Roboter nicht mehr aufladen kann.

2. Betreiben Sie das Gerät so lange, bis der

Akkupack vollkommen leergelaufen ist und sich das Gerät abschaltet.

3. Schalten Sie das Gerät über den Kipp-

schalter an der Unterseite des Geräts aus (Abb. 36, Stellung „0“).

4. Ziehen Sie die Staubfachabdeckung kräf-

tig ab.

5. Entnehmen Sie den Staubbehälter

(Abb. 37).

7 Problembehebung

6. Lösen Sie die 4 Schrauben, die die Batte-

riefachabdeckungen sichern (Abb. 38).

7. Nehmen Sie die Batteriefachabdeckun-

gen ab (Abb. 39).

8. Lösen Sie den Kabelstecker (Abb. 40).

9. Entnehmen Sie Akkupack und Kabel.

- Falls Sie den verbrauchten Akkupack durch einen neuen ersetzen wollen, bestellen Sie einen, ZKapitel 7.2,

„Zubehör- und Ersatzteile nachbestellen“.

- Entsorgen Sie den ausgedienten Akkupack separat über eine kommunale Sammelstelle.

10. Installieren Sie den neuen Akkupack, die

Batteriefachabdeckungen sowie die 4 Schrauben.

11. Setzen Sie den Staubbehälter ein und

montieren Sie die Staubfachabdeckung.

7.9 Gerät und Batterien entsorgen

Das Gerät sowie sämtliche Batterien und Akkus dürfen nicht über den Hausmüll entsorgt werden!

Bauen Sie zuerst sämtliche Batterien und Akkus aus:

- ZKapitel 7.5, „Batterie der Fernbedienung wechseln“,

- ZKapitel 7.6, „Batterien des Light Fence-Turms wechseln“,

- ZKapitel 7.8, „Akkupack ausbauen und ersetzen“ Geben Sie das Gerät und die ausgebauten Batterien und Akkus dann separat zur Entsor-

gung an die entsprechenden Sammelstellen.

Contents

Thank you!

We are pleased that you have chosen the "Navigator" robot vacuum cleaner! Thank you for your purchase and your confidence in us.

This robot vacuum cleaner works fully automatically and is equipped with functions suitable for cleaning floor materials such as wood, short-pile carpet, tiles and plastic floors.

This operating manual should help you get to know your new robot so that you can use it safely and efficiently.

Table of contents

1 Overview .............................................................................. 33

2 Safety instructions .............................................................. 38

3 Prior to first use .................................................................. 42

4 Prior to each use ................................................................. 45

5 Use ........................................................................................ 46

6 After each use ..................................................................... 51

7 Troubleshooting .................................................................. 53

Warranty

The respective implementation of EU Directive 1999/44/EC into national law applies as the minimum warranty standard, providing you acquired the appliance as a consumer within the European Union.

This does not apply to batteries and rechargeable batteries that have become unusable or have a reduced service life as a result of normal wear or improper handling.

Technical data

Type of appliance : Robot vacuum cleaner

Model name : Navigator

Model : M608 (-0/-1/.../-8/-9)

Environmental conditions : 10 °C...40 °C

Dimensions : 320 x 320 x 75 mm

Max. speed (power mode) : 20 cm/s

AC adapter input : 100...240 V~, 50/60 Hz

AC adapter output : 19 V DC, 600 mA

Rechargeable batteries in the appliance : Ni-MH, 12 V DC, 1500 mAh

Operating time (including charging reserve,

might also be affected by conditions of the room to be cleaned and battery pack state)

Power : charging: 11.4 W

Charging time : approx. 4...5 h

Battery type for remote control : 1 x CR2025 3 V

Battery type for light fence tower : 2 x type C 1.5 V

Dust bin capacity : approx. 400 ml

Weight (with battery pack inserted) : approx. 1.8 kg

Technical and design specifications may be changed in the course of continuous product improvement. © Royal Appliance International GmbH

: Power mode: approx. 60 minutes

Silent mode: approx. 80 minutes

cleaning: 18 W

Designations

: Only for household use : Do not dispose of in household

: Satisfies the applicable Europe-

an directives

All trademarks are the properties of their respective owners.

1Overview

waste

: AC adapter only:

Protection class II (Protective insulation)

1 Overview

1.1 Scope of delivery

1 Remote control,

see also ZFig. 4

8 Batteries

(2x type C, 1.5 V)

 not shown: Operating manual

(this manual)

1 Overview

1.2 Robot vacuum cleaner in detail

1 Side brush:

- conveys dust to the main brush

- may be pulled off for short pile carpet cleaning

2 "Return to station" sensor:

- guides the appliance to the docking station as soon as the battery capacity becomes low or it receives the respective command from the remote control ( )

3 LED indicators:

- indicate if the dust bin is not in the robot

- indicate if the cliff sensor detects a cliff

- indicate if the bumper got stuck

- indicate if the motor is overloaded

- see also ZChapter 7, "Troubleshooting"

4 "On/Off" key ( ):

- switches the appliance on or off if pressed longer than 1 second

- starts cleaning if the appliance is switched on and pressed less than 1 second

5 Upper cover:

- covers dust bin module and

- covers battery compartment

6 Bumper:

- senses impact and causes the appliance to bounce backwards

- if triggered constantly for 5 seconds or longer the robot will stop automatically

1 Overview

1.3 Dust bin module in detail

1 Upper cover 2 Dust bin cover 3 Filter 4 Dust bin

 hidden: battery compartment cover  hidden: battery pack in battery

compartments next to the dust bin

1 Overview

1.4 Docking station and light fence tower in detail

Light fence tower: 1 Light fence transmitter 2 Power switch 3 LED (lights up if switched on) 4 Receiver 5 Battery cover

Docking station: 6 Transmitter window (with integrated LED:

- lights up when plugged in

- flashes during charging process)

7 Front button 8 Charging Pins 9 Socket for AC adapter plug

 hidden: 4 rubber feet underneath

2 Safety instructions

NOTE:

2 Safety instructions

2.1 About the operating manual

Read this operating manual completely before using the appliance. Keep the operating manual in a safe place. If you pass the appliance on to someone else, give them the operating manual as well.

Failure to comply with these instructions can lead to serious injuries or damage to the appliance.

We assume no liability for damage that occurs as a result of failure to comply with the instructions in this operating manual.

WARNING:

Warns of health hazards and identifies possible risks of injury.

CAUTION:

Indicates possible dangers to the appliance or other objects.

Highlights tips and information.

2.2 Concerning certain groups of persons

 These appliances can be used by children of 8 years and

upwards and persons with impaired physical, sensory or mental abilities, or insufficient experience or knowledge, providing they are supervised or have been instructed in the proper use of the appliance and understand the risks involved.

 Children must not perform cleaning or user maintenance

tasks without supervision.

 Children must not play with the appliance. Children must

not be allowed to stand or sit on the appliance.

 Children under the age of eight should be kept away from

the appliance, its docking station, AC adapter and power cable whilst it is switched on, plugged in or cooling down.

2 Safety instructions

 Keep packing materials and batteries away from children.

There is danger of suffocation.

2.3 Concerning the power supply

The appliance is charged with electrical power. There is always danger of electrical shock. Therefore pay particular attention to the following:

 Never touch AC adapter or docking station with wet hands.  Never immerse appliance, docking station or AC adapter in

water or other fluids. Keep these components away from rain and moisture.

 If you want to unplug the AC adapter from the socket, al-

ways pull directly on the plug. Never pull the AC adapter via its power cord. Do not carry the AC adapter by its power cord.

 Ensure that the AC adapter's power cord is not bent,

pinched, rolled over and that it does not come into contact with heat sources.

 Only charge the appliance if the voltage indicated on the

AC adapter matches the voltage of your socket.

 Only use the AC adapter and docking station supplied with

the appliance to charge this equipment.

 Always check the AC adapter's power cord for possible dam-

age before using it. Do not use an AC adapter with a damaged cord or plug.

 Before cleaning or performing maintenance on the appli-

ance or its docking station, ensure that the AC adapter has been unplugged from the socket.

2 Safety instructions

2.4 Concerning the batteries provided

Danger of injury and explosion due to improper handling of the batteries provided.

 Do not replace the battery pack with other batteries or re-

chargeable batteries.

 Only use an original battery pack that you bought from us.  Before removing the battery pack, ensure that the AC

adapter has been unplugged from the socket and the toggle switch underneath the appliance is switched "off" ("0" position).

 Never short-circuit batteries, i.e. never touch both poles si-

multaneously, especially with metal objects.

 Never take batteries apart, never deform them and never

expose them to high temperatures.

 Improper handling can lead to liquid leaking from batteries.

Avoid any contact with such liquid.

 Only use the AC adapter and docking station supplied with

the appliance to charge this equipment.

 After its service life, dispose of the batteries in an environ-

mentally responsible manner, as described, ZChapter 7.9, "Disposing of appliance and batteries".

2.5 Concerning appropriate use

 This appliance may only be used in the household.

The appliance is not suitable for commercial use.

 The appliance must only be used for cleaning of level, hard

floors with normal accumulation of dirt or dust. Any other use is considered inappropriate and is prohibited.

2 Safety instructions

 Especially the following are forbidden:

- To use, store or charge the appliance outdoors.

- To put objects on top of the appliance.

- To modify or repair the appliance or the AC adapter yourself.

- To insert objects, other than the objects described in this manual, into the openings of the appliance.

- To use the appliance near explosive or highly-flammable substances.

 It is also forbidden to vacuum the following:

- Persons, animals, plants, especially hair, fingers and other parts of the body as well as pieces of clothing worn on the body. They could be sucked in, resulting in injuries.

- Water and other liquids. Moisture inside the appliance can cause a short-circuit.

- Toner (for laser printers, copying machines, etc.). There is a risk of explosion.

- Hot ash or burning objects. This could cause a fire.

- Pointed objects, such as glass shards, nails, etc. The appliance or substrate could be damaged.

- Construction rubble, plaster, cement, fine drilling-dust, makeup, etc. The appliance could be damaged.

 Also prohibited is use ...

- ... on long pile carpet (i. e. piles are longer than 1 cm).

- ... on wet floors.

- ... without the filter, dust bin and covers being correctly inserted.

3 Prior to first use

NOTE:

1 1 m 1 m

NOTE:

3 Prior to first use

3.1 Unpacking

CAUTION:

Keep the packaging for storing the appliance, or for safe transport. Always transport or ship the appliance in its original packaging to avoid damage.

3.2 Positioning the docking station

1. Unpack the appliance and its accessories.

2. Check the contents for completeness and

possible damage (Fig. 1).

Contact your dealer if you have found damage resulting from transport.

1. If possible, choose a location where there

is no carpet. The rubber feet will adhere better to a level surface.

2. Locate the docking station in close prox-

imity to a mains socket.

3. Locate the docking station against a wall

or a piece of furniture so it will not be moved by the robot.

4. Make sure that there is a space of at least

1 m x 1 m in front of and next to the docking station (Fig. 5).

5. Now remove the 4 protective films from

the rubber feet underneath the docking station (Fig. 6) and position it in a stable manner.

CAUTION:

Rubber may cause unwanted stains or discolouring on certain surfaces such as wood. Check the manufacturer's recommendations to avoid damage.

6. Have the AC adapter cable placed behind

the station (Fig. 7) so that it does not obstruct the robot's ability to dock.

Also remember not to locate the light fence tower near the docking station. Otherwise your robot may be impeded from docking to the station.

3 Prior to first use

NOTE:

3.3 Connecting the docking station

1. Ensure, that the docking station is being

positioned correctly (Fig. 5).

2. Plug the connector of the AC adapter ca-

ble into the socket on the side of the docking station (Fig. 8).

3. Connect the AC adapter plug to the mains

socket.

3.4 Charging the battery pack for the first time

WARNING:

Danger of injury! Only use the AC adapter and docking station supplied with the appliance to charge this equipment.

Before operating your robot for the first time, charge it. This will help to retain the battery life.

1. Ensure that the docking station is correctly

positioned and connected, ZChapter 3.3, "Connecting the docking station".

2. Activate battery pack charging by switch-

ing the toggle switch underneath the robot to "on" (Fig. 9, "I" position).

Battery pack can only be charged if toggle switch is put into "I" position.

3. Place your robot manually onto the dock-

ing station (Fig. 10).

4. Watch out that the charging pins of the

docking station and the charging pins on the bottom of the robot make contact 1 (Fig. 10/1).

- Red LED is lit and blue LED is flashing.

- A short beep occurs.

- If not, it is not correctly positioned.

In that case, try again.

3 Prior to first use

NOTE:

3.5 Activating the remote control

5. Now charge your robot for approx. 4 to 5

hours, until

- a short tune is played and

- both LEDs turn off (Fig. 11).

When its battery capacity becomes low, your robot automatically returns to the docking station for charging. If it - for any reason - does not succeed in docking onto the docking station, you need to lift it manually onto the docking station, as described above.

1. Remove the plastic film (Fig. 12) from the

remote control's battery compartment.

3.6 Inserting batteries into the light fence tower

1. Open the battery compartment cover.

2. Insert the 2 supplied batteries (type C,

1.5 V) as indicated (Fig. 13). Make sure you position them correctly (Fig. 13).

When changing batteries, be sure not to mix batteries of different types or those that are fully charged with those that are partly charged.

4 Prior to each use

NOTE:

4 Prior to each use

4.1 Preparing the room

No children or pets

WARNING:

Ensure that no children or pets are in the room or have access to the room to be cleaned.

Remove fragile objects

CAUTION:

The appliance has a powerful drive. Do not underestimate its power. Put into a safe place objects that are fragile or could topple or fall over if the appliance drives into them.

Remove sharp-edged debris

CAUTION:

Remove pointed and sharp objects from the floor that could scratch surfaces if they get under the appliance.

Use regularly

Your robot can only take up small amounts of dirt. It does not replace a classic vacuum cleaner. Clean particularly dirty areas with a vacuum cleaner beforehand. Use your robot regularly so that large amounts of dirt cannot accumulate.

Remove obstacles

This robot vacuum cleaner vacuums more efficiently if it encounters as few obstructions as possible and the covering does not change often. It may also be worthwhile to clear the room of potential obstacles, cables, mats, carpet runners and similar items.

Short-pile carpets

Short-pile carpets (up to 1 cm) may be cleaned by this robot as well. Use on long-pile carpet (longer than 1 cm) is not recommended.

5Use

NOTE:

5Use

5.1 How to vacuum

WARNING:

Danger of injury! You can let your robot run unsupervised, however always be careful not to step on it, this could cause you to fall.

CAUTION:

Although your robot recognises drop-offs, we strongly advise against using it on furniture. It is not suitable for this type of use.

1. Turn on the cleaning robot. To do this, ei-

ther press the robot's "On/Off" key ( ) for more than 1 second or press the " " key on the remote control.

- A short beep occurs.

- Both LEDs are lit.

2. Press the robot's "On/Off" key ( ) or the

" " key on the remote control shortly to start the robot.

- A tune is played.

- The red LED turns off. The blue LED is still lit.

- Your robot starts in power mode;

- if you want to adapt the cleaning rate, see Z Chapter 5.2, "Switching between power or silent mode".

- Based on certain conditions such as the underlying surface, room geometry, obstacles and so on your robot will switch modes (Fig. 15/1 to 4) to achieve optimum efficiency.

Alternatively, you can activate the mode you prefer via remote control. Just press

one of the following keys: " ", " ", "".

Note that best cleaning results are achieved, if your robot combines all 4 modes automatically.

5Use

HOUR

NOTE:

 Alternatively, you can choose the "auto"

mode with the " " key of the remote control.

- Your robot will then effect 2 complete cleaning cycles (including one charging cycle).

 Alternatively, you can guide the robot di-

rectly via the direction keys " ", " ", " ", " " of the remote control.

- Your robot will then move into the chosen direction.

- Your robot can only effect one direction at once.

When the capacity of the battery pack diminishes, your robot searches for the signal of the docking station, docks on and charges for approx. 4 to 5 hours. Then the LEDs turn off and the robot can be used. If it - for any reason - does not succeed in docking onto the docking station, you have to lift it manually onto the docking station, see ZChapter 3.4, "Charging the battery

pack for the first time"

Cliff sensors detect stairs and other cliffs to avoid falling. A height difference of 7 cm or more would be judged as a cliff. When a cliff is detected, your robot will move backwards to avoid falling. Your robot will stop immediately if all 3 cliff sensors detect a cliff simultaneously.

5Use

HOUR

NOTE:

HOUR

NOTE:

5.2 Switching between power or silent mode

After starting, the robot cleans in power mode.

1. Press the " " key on the remote control

2. Press the button again to switch back to

Once you have chosen the power mode, the suction rate and working speed are higher than in silent mode and therefore your robot consumes more electricity.

5.3 Erecting a light fence

Proceed as follows to erect a light fence:

1. Set the light fence tower in a place that

2. Switch the light fence tower's power

3. Now power on the robot. It will not pass

once to enable silent mode if necessary.

power mode.

your robot will not pass (Fig. 19).

switch to "On".

- The tower's LED is lit and then blinks.

-An invisible light fence is built up.

the fence.

5.4 Erecting a smart fence

1. Erect a light fence as described in

ZChapter 5.3, "Erecting a light fence".

2. Press the " " key on the remote control

to activate smart fence.

- A short beep occurs.

-An invisible smart fence is built up.

3. Now power on the robot. Your robot will

completely clean the room it is in. Then it will pass the light fence to clean the adjacent room.

To deactivate the smart fence function, press the " " key again. You will hear two short beeps.

5Use

HOUR

NOTE:

HOUR

5.5 Scheduling a cleaning cycle

There are 2 ways to schedule cleaning:

Cleaning right now and same time each day:

1. Press the " " key on the remote con-

trol.

- Your robot will start cleaning right away.

- Your robot will start cleaning at the same time each day.

To deactivate this timer, press the " " key again.

Cleaning in 1, 2, 4 or 8 hours

 If you press the " " key once:

- You will hear one beep sound.

- Then the appliance will start cleaning after 1 hour.

 If you press the " " key twice:

- You will hear two beep sounds.

- The appliance will start cleaning after 2 hours.

 If you press the " " key three times:

- You will hear four beep sounds.

- The appliance will start cleaning after 4 hours.

 If you press the " " key four times:

- You will hear eight beep sounds.

- The appliance will start cleaning after 8 hours.

To deactivate this timer, press the " " key for 2 to 3 seconds.

5Use

HOUR

NOTE:

5.6 Switching off

You can switch the robot off whenever you want; just choose one of the following:

 Press the "On/Off" key ( ) on the ro-

bot shortly. This will stop the robot (it is now in standby).

 Press the "On/Off" key ( ) on the ro-

bot for 1 second or longer. This will turn the robot off.

 Press the " " key on the remote con-

trol. This will stop the robot (it is now in standby).

 Press the " " key on the remote con-

trol for about 2 seconds. This will turn the robot off.

 Lift the robot. It will stop within 1 second.

If you lift the appliance while it is in operation, the motors will switch off automatically after approx. 1 second without floor contact. However, in this case the appliance is not switched off (blue LED flashing slow, red LED flashing fast). In this case switch off your robot via the "On/Off" key ( ) or the " " key on the remote control. The error will be deleted. You can start your robot again.

6 After each use

NOTE:

6 After each use

6.1 Transport and storage

CAUTION:

Never store the appliance next to heat sources (e.g. heater, oven). Avoid exposing it to direct sunlight. Heat can damage the appliance.

 Always carry the appliance carefully; ide-

ally use both hands.

 Always store the appliance in its original

packaging in a cool, dry place, and keep it out of reach of children.

6.2 Emptying the dust bin module

It is best to empty the dust bin module after each vacuuming session. However, empty the dust bin module at the latest

 Once a month,  Prior to a longer period of non use,  Prior to shipping.

1. Ensure that the appliance is switched off

(no LED is lit).

2. Remove the robot's upper cover (Fig. 23).

It might be necessary to press firmly (Fig. 23/arrows) to release the cover from its locked position.

3. Carefully pull the dust bin module out of

the appliance (Fig. 24).

4. Remove the dust bin cover (Fig. 26).

5. Take out the filter (Fig. 27).

6. Tap lightly to knock out both parts and re-

move coarser debris with your hand.

7. If dust bin and filter can no longer be com-

pletely emptied through this measure, proceed as described under ZChapter 6.3, "Cleaning dust bin and filter".

8. Insert the filter back into the bin (Fig. 27)

and put the dust bin cover back on (Fig. 28).

9. Insert the dust bin module back into the

appliance (Fig. 24) and put on the upper cover (Fig. 25). It will audibly snap into place.

6 After each use

NOTE:

6.3 Cleaning dust bin and filter

If the dust bin can no longer be completely emptied (ZChapter 6.2, "Emptying the dust bin module") or if you can no longer remove dirt on the filter by hand:

1. Take out and empty the dust bin module

as described under ZChapter 6.2, "Emp- tying the dust bin module".

CAUTION:

Dust bin and filter are washable, but they are not suitable for cleaning in washing machines or dishwashers. Also, do not use detergents or brushes with hard bristles.

2. Thoroughly rinse out the dust bin by hand

under cold running water or lukewarm water.

3. Thoroughly rinse out the filter by hand un-

der cold running water or lukewarm water, until all the dirt is removed.

4. Let both elements dry for at least 24 hours

at room temperature, until they are completely dry.

5. Insert the filter back into the bin (Fig. 27)

and put the dust bin cover back on (Fig. 28).

6. Insert the dust bin module back into the

appliance (Fig. 29) and put on the upper cover (Fig. 25). It will audibly snap into place.

The appliance will only work if the dust bin is installed correctly.

7 Troubleshooting

7.1 If the appliance does not work as it should

See if you can solve the problem yourself by following the steps in the table below. If you cannot solve the problem using this table, contact our Customers Service (ZPage 202, ‘International Ser- vice’) and describe the problem to us.

Problem Possible cause / solution

The appliance will not start.

Red LED is blinking fast while the blue LED is lit constantly.

Red and blue LED blinking fast in combination with 30 seconds of short beeping

Blue LED is lit and red LED is blinking fast in combination with 2 long beeps

Red LED is blinking fast and blue LED is blinking slowly in combination with 2 long beeps

The battery pack is not connected correctly. Connect the battery pack correctly, ZChapter 7.8, "Removing/replacing the battery pack".

The battery pack is completely empty. Switch off the appliance via the On/Off switch (position "0") and charge the battery pack as described, ZChapter 3.4, "Charging the battery pack for the first time".

The toggle switch underneath the robot is not switched to "on" position ("0"). Switch the toggle switch to "on" position ("I"), ZChapter 3.4, "Charging the battery pack for the first time".

Perhaps you tried to start the appliance docked to the docking station and charging. Wait until charging is completed.

Perhaps you tried to start the appliance via remote control but the battery of the remote control is completely empty. Change this battery, ZChapter

7.4, "Changing the side brush".

The capacity of the battery pack is too weak. Your robot should dock onto the docking station by itself. If it does not - for whatever reason - charge the battery pack as described, ZChapter 3.4,

"Charging the battery pack for the first time".

The dust bin is not installed or not installed correctly. Switch off your robot via the "On/Off" key ( ) or the " " key on the remote control and insert dust bin module correctly, ZChapter 6.2, "Emp-

tying the dust bin module".

Drive wheel, side brush or main brush stuck. Switch off your robot via the "On/Off" key ( ) or the " " key on the

remote control and remove dirt from wheels and brushes, ZChapter 7.3, "Removing and cleaning the main brush". If necessary, carefully use scissors or tweezers.

All 3 cliff sensors are triggered. Move robot to an area without cliffs and restart.

7 Troubleshooting

NOTE:

Problem Possible cause / solution

Red LED is blinking fast and blue LED is blinking slowly in combination with 2 long beeps

Side brush has stopped turning.

Main brush has stopped turning.

Robot will not charge.

The operating time is becoming increasingly shorter.

Bumper is stuck. Move robot to an area without obstacles and restart.

Bumper function is impaired by debris inside the bumper. Remove the blockage inside the bumper and restart.

The side brush might be prevented by dirt from turning freely. Remove the side brush (ZChapter 7.3, "Removing and cleaning the main

brush") and free it and its receptacle of dirt. If necessary, carefully use scissors or tweezers.

The main brush might be prevented by dirt from turning freely. Remove the main brush (ZChapter 7.3, "Removing and cleaning the main

brush") and free it and its receptacle of dirt. If necessary, carefully use scissors or tweezers.

The AC adapter is not plugged in properly. Check whether the plug or the AC adapter are fitted correctly in their so-

ckets (ZChapter 3.3, "Connecting the docking station").

The toggle switch underneath the robot is not switched to "on" position ("0").

Switch the toggle switch to "on" position ("I"), ZChapter 3.4, "Charging the battery pack for the first time".

Drive wheel, side brush or main brush stuck. Switch off your robot via the "On/Off" key ( ) or the " " key on the

remote control and remove dirt from wheels and brushes, ZChapter 7.3, "Removing and cleaning the main brush". If necessary, carefully use scissors or tweezers.

If you cannot solve the problem using this table, contact our service representative (ZPage 202, 'International Service') and describe the problem. Our service personnel are specially trained for such cases and can help you get to the bottom of the matter in a systematic manner, and solve the problem together with you. In this way, any inconvenience of having to send your vacuum robot to us can be avoided, and you can use it again quickly.

7 Troubleshooting

7.2 Ordering accessories and spare parts

Item no. Content Item no. Content

0608001 2 side brushes 0608005 1 docking station

0608002 1 filter 0608006 1 light fence tower

0608003 1 AC adapter 0608007 1 remote control

0608004 1 battery pack

(rechargeable)

For contact info see ZPage 202, ‘International Service’

0608008 1 main brush

1 support brush

7 Troubleshooting

NOTE:

7.3 Removing and cleaning the main brush

If the main brush needs advanced cleaning, proceed as follows:

1. Ensure that the appliance is switched off

2. Position the robot upside down.

3. Unscrew the 3 screws as shown (Fig. 30).

4. Remove the support brush.

5. Remove the main brush as indicated

6. Clean main brush and support brush thor-

If necessary, carefully use scissors or tweezers.

If the brush is excessively dirty, it might be useful to replace it; see ZChapter 7.2, "Ordering accessories and spare parts".

(no LED is lit).

(Fig. 31).

oughly of hairs and lint.

7. Re-insert the main brush as indicated

(Fig. 32).

8. Put the support brush back into place.

9. Screw in the 3 screws (Fig. 33).

7 Troubleshooting

34+35

7.4 Changing the side brush

7.5 Changing the remote control's battery

1. Ensure that the appliance is switched off

(no LED is lit).

2. Pull off the side brush (Fig. 34).

3. Install the new side brush. It will audibly

snap into place.

1. Open the remote control's battery com-

partment (Fig. 35). It is advisable to use a small coin to ease this operation.

2. Substitute the worn out CR2025 cell with a

new one. Pay attention to correct polarity (Fig. 35).

3. Dispose of the worn out cell at your local

recycling points. Keep these batteries away from children!

7.6 Changing the light fence tower's batteries

ZChapter 3.6, "Inserting batteries into the light fence tower"

7.7 If the appliance is defective

WARNING:

Danger of injury! Never use or charge a defective appliance! If the robot or power cord of the AC adapter is damaged, it must be replaced by the manufacturer, the manufacturer's customer service or a similarly qualified person, in order to avoid danger.

If the appliance has been dropped or damaged in another way and has obvious signs of damage, have it repaired by an authorised dealer or contact the Dirt Devil Customer Service.

Send the defective appliance with emptied dust bin to the address on ZPage 202, 'International Ser- vice'.

7 Troubleshooting

7.8 Removing/replacing the battery pack

WARNING:

Danger of injury due to improper replacement or handling of the battery pack!

 Do not replace the battery pack with other batteries or rechargeable batteries. Only use an orig-

inal battery pack that you bought from us.

 Before removing the battery pack, ensure that the AC adapter has been unplugged from the

socket and the toggle switch underneath the appliance is switched "off" (Fig. 36, "0" position).

 Never short circuit batteries, i.e. never touch both poles simultaneously, especially with metal

objects.

 Never take the battery pack apart, never deform it and never expose it to high temperatures.  Improper handling can lead to liquid leaking from batteries. Avoid any contact with such liquid.

1. Hide the robot's docking station so that it

cannot recharge.

2. Run the robot until the battery pack is

completely empty and the robot switches itself off.

3. Switch the toggle switch underneath the

robot to "off" (Fig. 36, "0" position).

4. Forcefully pull off the upper cover.

5. Remove the dust bin (Fig. 37).

7 Troubleshooting

6. Loosen the 4 screws that secure the bat-

tery compartment cover (Fig. 38).

7. Remove the battery compartment cover

(Fig. 39).

8. Loosen the battery cable plug (Fig. 40).

9. Take out battery pack and wiring.

- If you want to replace the worn out battery pack with a new original battery pack, order one ZChapter 7.2, "Order- ing accessories and spare parts".

- Dispose of the worn out battery pack separately via a municipal collection point.

10. Reinstall new battery pack, battery com-

partment cover and battery compartment cover screws.

11. Reinstall dust bin and upper cover.

7.9 Disposing of appliance and batteries

Do not dispose of appliance or batteries with the household trash! First remove all batteries:

- ZChapter 7.5, "Changing the remote control's battery",

- ZChapter 7.6, "Changing the light fence tower's batteries",

- ZChapter 7.8, "Removing/replacing the battery pack" Then take the appliance and the removed batteries to the appropriate recycling points for

separate disposal.

Sommaire

Merci beaucoup !

Nous sommes heureux de vous compter parmi les utilisateurs du robot aspirateur «Navigator» ! Nous vous remercions de cet achat et de votre confiance.

Votre robot aspirateur travaille automatiquement et est apte au nettoyage de parquets et de sols stratifiés, de sols carrelés, de sols en PVC ainsi que de moquettes et tapis à poils courts.

Le mode d'emploi qui suit va vous aider à découvrir votre nouveau robot aspirateur et à l'utiliser de manière sûre et efficace.

Sommaire

1 Aperçu .................................................................................. 62

2 Consignes de sécurité ........................................................ 66

3 Avant la première utilisation .............................................. 70

4 Avant chaque utilisation ..................................................... 73

5 Utilisation de l'appareil ....................................................... 74

6 Après utilisation .................................................................. 79

7 Résoudreles problèmes ..................................................... 81

Garantie légale

Si, en tant que consommateur, vous avez acheté cet appareil dans l'Union européenne, le standard minimum applicable pour la garantie légale est la directive européenne 1999/44/CE transposée dans le droit national du pays respectif.

Sont exclues les piles et piles rechargeables défectueuses ou dont la longévité a diminué en raison d'une usure normale ou d'une utilisation abusive.

Caractéristiques techniques

Type d'appareil : Robot aspirateur

Nom du modèle : Navigator

Modèle : M608 (-0/-1/.../-8/-9)

Plage de températures ambiantes : 10 °C...40 °C

Dimensions : 320 x 320 x 75 mm

Vitesse maxi (mode Power) : 20 cm/s

Courant d'entrée du bloc secteur : 100...240 V~, 50/60 Hz

Courant de sortie du bloc secteur : 19 V c.c., 600 mA

Piles rechargeables dans l'appareil : Ni-MH, 12 V DC, 1500 mAh

Durée de fonctionnement (y compris réserve

pour la commande de la station de charge, influencée également par la géométrie des pièces et l'âge des piles rechargeables)

Puissance : en charge : 11,4 W

Durée de chargement : env. 4...5 heures

Type de piles dans la télécommande : 1 x CR2025 3 V

Type de piles dans la colonne lumineuse : 2 x type C 1,5 V

Volume du bac à poussière : 400 ml environ

Poids (avec batterie de piles en place) : 1,8 kg environ

Sous réserve de modifications d'ordre technique ou conceptuel liées à l'évolution du produit. © Royal International GmbH

: Mode Power : environ 60 minutes

Mode silencieux : environ 80 minutes

en service : 18 W

Désignations

: Réservé à usage domestique

exclusivement

: Conforme aux directives euro-

péennes

Toutes les marques sont la propriété de leurs propriétaires respectifs.

: Ne pas jeter avec les ordures

ménagères

: Ne s'applique qu'au bloc d'ali-

mentation :

Classe de protection II (isolation protectrice)

1Aperçu

1.1 Étendue de la fourniture

1 Télécommande

Voir aussi ZChapitre 5, « Utilisation de l'appareil »

2 Robot aspirateur,

voir aussi ZFig. 2 et Fig. 3

3 Bloc secteur 4 Cordon d'alimentation 5 Adaptateur au bloc secteur

6 Station de charge,

voir aussi ZFig. 4

7 Colonne lumineuse,

voir aussi ZFig. 4

8 Piles

(2x type C, 1,5 V)

 Non illustrée : mode d'emploi

(cette mode d'emploi)

1Aperçu

1.2 Aspirateur robot en détail

1 Brosses latérales circulaires :

- transporte la saleté au rouleau-brosse

2 Capteur pour la commande de la station

de charge

- ramène l'aspirateur à la station de charge dès que le niveau de charge des piles rechargeables est faible ou au cas où le signal correspondant est émis via la télécommande )

3 LED :

- signalent par ex. qu'il n'y a pas de bac à poussière dans l'aspirateur

- signalent par ex. que les capteurs antichute se sont activés

- signalent par ex. que le pare-chocs est coincé

- signalent par ex. que le moteur est en surcharge

- voir aussi ZChapitre 7, « Résoudreles

problèmes »

4 Touche "ON/OFF" ( ):

- allume ou éteint l'aspirateur dès que cette touche est appuyée plus de 1 seconde

- commence le cycle de nettoyage dès que cette touche est brièvement appuyée (moins de 1 seconde

5 Couvercle de compartiment poussière

- permet d'accéder au bac à poussière

- permet d'accéder au compartiment des piles

6 Pare-chocs :

- son capteur intégré enclenche la marche arrière dès que l'aspirateur rencontre un obstacle

- au cas où son capteur intégré est déclenché durant plus de 5 secondes, l'aspirateur s'arrête automatiquement

1Aperçu

1.3 Bac à poussière en détail

1 Couvercle de compartiment de piles 2 Couvercle du bac à poussière 3 Filtre 4 Bac à poussière

 dissimulé : couvercles de compartiment

de piles

 dissimulé : piles rechargeables dans com-

partiment de piles à côté du bac à poussière

1Aperçu

1.4 Station de charge et colonne lumineuse en détail

Station de charge : 1 Fenêtre d'émetteur/récepteur (avec LED

intégrée :

- s'allume dès que la station de charge est branchée à une prise

- clignote durant l'opération de charge)

2 Interrupteur de sécurité 3 Contacts de charge 4 Prise femelle pour l'adaptateur du bloc

secteur

 dissimulé : 4 pieds en caoutchouc en des-

sous

Colonne lumineuse : 5 Emetteur 6 Interrupteur marche-arrêt 7 LED (s'allume si en circuit) 8 Récepteur 9 Couvercle du logement pour piles

2 Consignes de sécurité

REMARQUE :

2 Consignes de sécurité

2.1 Mode d'emploi

Veuillez lire intégralement ce mode d'emploi avant de vous servir de l'appareil. Conservez précieusement ce mode d'emploi. Remettez toujours le mode d'emploi à toute personne se servant de l'appareil. Le non respect de ce mode d'emploi peut

entraîner des blessures graves ou endommager irréparablement l'appareil. Nous déclinons toute responsabilité pour

des dommages résultant du non respect de ce mode d'emploi.

AVERTISSEMENT :

Nous vous avertissons des dangers pouvant mettre en péril votre santé et vous informons sur les éventuels risques de blessures.

ATTE NTION :

Nous attirons votre attention sur les risques éventuels pour l'appareil ou pour tout autre objet.

Les astuces et les informations sont bien mises en évidence.

2.2 Groupes particuliers de personnes

 Ces appareils peuvent être utilisés par des enfants d'au

moins 8 ans et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connaissances. Toutes ces personnes doivent cependant avoir été sensibilisées à l'emploi de cet appareil en toute sécurité et aux dangers qu'implique son utilisation.

 Le nettoyage et l'entretien de l'appareil ne doivent pas être

exécutés par des enfants si ceux-ci ne sont pas sous surveillance. Les enfants ne doivent pas jouer avec cet appareil. Les enfants ne doivent pas se mettre debout ni s'asseoir sur l'appareil. Tenir éloignés les enfants âgés de moins de 8 ans de l'aspirateur, de la station de charge ainsi que du câble secteur tant que l'appareil est allumé, relié à la prise électrique et chaud.

2 Consignes de sécurité

 Les matériaux d'emballage et les piles ne doivent pas être

manipulés par les enfants. Il existe un risque d'asphyxie.

2.3 Alimentation électrique

L'appareil est chargé avec du courant électrique. Il y a donc toujours un risque d'électrocution. Respectez par conséquent ce qui suit :

 Ne jamais toucher au bloc d'alimentation ou à la station de

charge avec des mains mouillées. Ne plongez jamais l'appareil, le bloc d'alimentation ou le chargeur dans de l'eau ou tout autre liquide, et conservez-les à l'abri de la pluie et de l'humidité.

 Pour débrancher le bloc secteur, tirez toujours sur la fiche.

Ne tirez jamais sur le cordon du bloc secteur. Ne transportez pas le bloc secteur par son cordon d'alimentation. Assurezvous que le cordon d'alimentation n'est pas plié, coincé, écrasé ni en contact avec une source de chaleur.

 Ne chargez l'appareil que si la tension du bloc secteur cor-

respond bien à celle de la prise murale.

 Utilisez le bloc d'alimentation et la station de charge fournis

uniquement pour charger l'aspirateur.

 Vérifiez si le cordon du bloc secteur est endommagé avant

de vous servir du bloc secteur. N'utilisez jamais le bloc d'alimentation, la fiche et le câble s'ils sont endommagés.

 Vérifiez que le cordon est bien débranché de la prise avant

de nettoyer ou d'entretenir l'aspirateur ou la station de charge.

2 Consignes de sécurité

2.4 concernant les piles rechargeables et les piles fournies

En cas d'utilisation abusive des piles rechargeables et des piles, il existe un risque de blessures et d'explosion.

 Ne remplacez pas la batterie par d'autres piles ou batteries.

N'utilisez que des piles rechargeables d'origine fournies par nos soins. Vérifiez que le bloc secteur est bien débranché de la prise murale et que l'interrupteur à bascule du dessous est hors circuit avant de poser ou d'enlever la batterie de piles.

 Ne court-circuitez jamais les piles rechargeables ou les

piles, c'est-à dire ne touchez jamais les deux pôles simultanément, en particulier avec des objets conduisant le courant électrique.

 Ne démontez jamais les piles rechargeables ou les piles, le

les déformez pas et ne les soumettez jamais à des températures élevées. En cas de manipulation non conforme du liquide peut s'échapper. Évitez tout contact avec ce liquide.

 Utilisez le bloc d'alimentation et la station de charge fournis

uniquement pour charger l'aspirateur. Éliminez les piles rechargeables et les piles en fin de période d'utilisation en respectant l'environnement et conformément aux instructions,

ZChapitre 7.9, « Élimination de l'appareil et des piles rechargeables ».

2.5 Utilisation conforme à la destination

 Cet appareil est strictement réservé à un usage domestique.

L'utilisation de l'appareil à titre professionnel est interdite.

 L'appareil est réservé au nettoyage de sols durs plats et

normalement sales. Toute autre utilisation est considérée comme non conforme et est interdite.

2 Consignes de sécurité

 Cette interdiction concerne en particulier :

- L'emploi, l'entreposage ou le rechargement de l'appareil à l'extérieur.

- Le placement d'objets sur l'appareil.

- La modification ou la réparation de l'appareil ou de son dispositif de rechargement, dans la mesure où elles seraient effectuées par vous-même.

- L'insertion d'objets dans les ouvertures de l'appareil autres que ceux décrits ici.

- L'emploi à proximité de matières explosives ou facilement inflammables.

 Il est interdit de se servir de cet appareil

- directe sur des êtres humains, des animaux, des plantes, des cheveux, des doigts, d'autres parties du corps ou des habits portés par des personnes. Ils risquent d'être happés et de subir des blessures.

- pour aspirer de l'eau ou tout autre liquide. Toute humidité à l'intérieur de l'appareil peut provoquer un court-circuit.

- Toner (pour photocopieur, etc.). Risque d'explosion.

- des cendres incandescentes, des cigarettes ou allumettes non éteintes. Risque d'incendie.

- pour aspirer des objets pointus tels que des éclats de verre, des clous, etc. L'appareil pourrait être endommagé.

- pour aspirer des gravats de chantier, de plâtre, de ciment, de fines poussières de perçage, de produits de maquillage, etc. Cela peut endommager l'appareil.

 Emploi également interdit ...

- ... sur tapis et moquettes à poils longs (plus de 1 cm).

- ... sur sols humides ou sans avoir mis en place correctement le filtre, le bac à poussière et les couvercles.

3 Avant la première utilisation

REMARQUE :

1 1 m 1 m

567

REMARQUE :

3 Avant la première utilisation

3.1 Déballage

ATTE NTION :

Conservez l'emballage pour ranger l'appareil ou pour expédier celui-ci de manière sûre. Expédiez l'appareil uniquement dans son emballage d'origine afin d'éviter tout dommage.

3.2 Installation de la station de charge

1. Déballez l'appareil ainsi que les acces-

soires.

2. Vérifiez si le contenu est bien complet et

ne présente aucun dommage (Fig. 1).

Si vous constatez des défauts ou des dommages dus au transport, contactez immédiatement votre revendeur.

1. Choisissez si possible un emplacement

sans moquette afin que les pieds en caoutchouc de la station de charge puissent mieux adhérer au sol.

2. Installez la station de charge à proximité

d'une prise de courant.

3. Placez la station de charge avec l'arrière

contre un mur ou un meuble afin que le robot ne le déplace pas.

4. Laissez au moins 1 m x 1 m d'espace libre

(Fig. 5) devant et à côté de la station de charge.

5. Enlevez le film des quatre pieds en caout-

chouc sous la station de charge (Fig. 6) et positionnez définitivement la station de charge.

ATTE NTION :

Le caoutchouc peut laisser des traces sur certaines surfaces, comme par ex. un parquet. Vérifiez par conséquent la compatibilité des matériaux.

6. Veillez à ce que le câble du bloc d'alimen-

tation court derrière la station de charge (Fig. 7), afin qu'il n'empêche pas la fixation du robot.

Veillez par ailleurs à ce que la colonne lumineuse ne soit pas installée à proximité de la station de charge. Celle-ci pourrait entraver la fixation du robot.

3 Avant la première utilisation

REMARQUE :

3.3 Raccordement du dispositif de mise en charge

1. Assurez-vous que la station de charge est

correctement positionnée (Fig. 5).

2. Insérez l'adaptateur du bloc d'alimentation

dans la prise femelle de la station de charge (Fig. 8).

3. Branchez le chargeur dans une prise de

courant.

3.4 Charger une premier fois les piles rechargeables

AVERTISSEMENT :

Risque de blessures ! Utilisez le bloc d'alimentation et la station de charge fournis uniquement pour charger l'aspirateur.

Chargez l'appareil avant de l'utiliser la première fois. Ceci agit positivement sur la durée de vie des piles rechargeables.

1. Assurez-vous que la station de charge est

correctement positionnée et raccordée

ZChapitre 3.3, « Raccordement du dispositif de mise en charge ».

2. Connectez les piles rechargeables à l'aide

de l'interrupteur à bascule sous l'appareil pour les charger (Fig. 9, position "I").

Pour charger les piles rechargeables cet interrupteur doit être en position "I".

3. Placez le robot sur la station de charge

(Fig. 10).

4. Veillez à ce que les contacts de charge

sous le robot touchent les contacts de charge de la station (Fig. 10/1).

- La LED rouge s'allume et la LED bleue clignote.

- Un bref bip retentit.

- Si ce n'est pas le cas, le robot n'est pas placé correctement. Réessayez en le plaçant correctement.

3 Avant la première utilisation

REMARQUE :

5. La charge du robot dure env. 4 à 5 heures.

- Une fois terminée, une brève mélodie retentit et

- les deux LED s'éteignent (Fig. 11).

Quand la charge des piles rechargeables baisse le robot rejoint de lui-même la station de charge. S'il n'arrive pas à se mettre en place de lui-même, mettez-le sur la station comme décrit plus haut.

3.5 Activer la télécommande

1. Retirez la lamelle en plastique (Fig. 12) du

compartiment de piles de la télécommande.

3.6 Mise en place des piles dans la colonne lumineuse

1. Ouvrez le couvercle du compartiment de

piles.

2. Mettez en place les deux piles fournies

(type C, 1,5 V) comme sur l'illustration (Fig. 13). Veillez à la bonne polarité (Fig. 13).

Quand les piles doivent être changées, changez toujours les deux piles en même temps et ne mélangez pas deux types de piles différents.

4 Avant chaque utilisation

REMARQUE :

4 Avant chaque utilisation

4.1 Préparez la pièce

Enfants et animaux domestiques

AVERTISSEMENT :

Veillez à ce qu'il n'y ait pas d'enfants ni d'animaux domestiques dans la pièce qui doit être nettoyée et qu'ils n'y aient pas accès.

Objets fragiles

ATTE NTION :

Votre aspirateur est équipé d'un puissant moteur. Ne sous-estimez pas la force dont il est doté. Mettez en lieu sûr les objets fragiles et ceux qui pourraient tomber ou se renverser si l'appareil les heurte.

Objets tranchants

ATTE NTION :

Retirez du revêtement de sol les objets à arêtes tranchantes ou pointus qui pourraient rayer les surfaces s'ils se retrouvent sous les brosses latérales circulaires de l'appareil.

Usage régulier

Cet aspirateur robot ne peut aspirer qu'une quantité limitée de poussières. Il ne remplace pas un aspirateur classique. Nettoyez les zones particulièrement sales avec un aspirateur classique. Utilisez votre aspirateur robot régulièrement pour qu'il n'y ait pas une trop grande accumulation de saletés.

Obstacles

Cet aspirateur robot aspire d'autant plus efficacement qu'il rencontre peu d'obstacles et que le revêtement de sol ne change guère. Il peut donc s'avérer avantageux de libérer la pièce des obstacles éventuels, tels des câbles, tapis ou autres, avant de l'utiliser.

Moquettes et tapis

Votre robot aspire également les tapis et moquettes à poils courts (jusqu'à 1 cm). Nous déconseillons son emploi sur les tapis et moquettes à poils longs (plus de 1 cm).

5 Utilisation de l'appareil

REMARQUE :

5 Utilisation de l'appareil

5.1 Utilisation de l'aspirateur

AVERTISSEMENT :

Risque de blessures ! Vous pouvez évidemment laisser l'appareil fonctionner sans surveillance, mais soyez en tout temps vigilant pour ne pas marcher sur l'appareil, ce qui entraînerait un risque de chute.

ATTE NTION :

Même si votre robot détecte les vides, il est fortement déconseillé de l'utiliser sur des meubles ou des objets semblables. Il n'est pas conçu pour ce type d'utilisation.

1. Allumez l'appareil en appuyant durant

plus d'une seconde sur la touche ( ) à l'appareil ou sur la touche " " à la télécommande.

- Un bref bip retentit.

- Les deux LED s'allument.

2. Appuyez maintenant brièvement sur la

touche ( ) à l'appareil ou sur la touche " " à la télécommande pour démarrer le robot.

- Une mélodie retentit.

- La LED rouge s'éteint. La LED bleue demeure allumée.

- Votre robot travaille en mode Power.

- Si vous souhaitez commuter en mode silencieux, voir ZChapitre 5.2,

« Commuter entre mode Power et mode silencieux ».

- En se basant sur différents facteurs, tels que sol, géométrie de la pièce, obstacles, etc. le robot change automatiquement le mode d'aspiration (Fig. 15/ 1 ... 4) pour nettoyer plus efficacement la pièce.

Vous pouvez également changer le mode d'aspiration avec la télécommande. Appuyez pour cela sur une des touches suivantes : " ", " ", " ".

Vous obtiendrez le meilleur résultat de nettoyage en laissant le robot décider luimême.

5 Utilisation de l'appareil

HOUR

REMARQUE :

 Vous pouvez aussi choisir le mode auto-

matique avec la touche " ".

- Le robot effectuera ensuite 2 cycles de nettoyage complets (y compris un cycle de charge).

 Si besoin est, vous pouvez piloter robot di-

rectement avec les touches de la télécommande : " ", " ", " ", " ".

- Le robot se déplace ensuite dans la direction voulue.

- Le robot ne peut exécuter qu'un seul mouvement à la fois.

Au cas où la charge des piles rechargeables est faible, votre robot cherche le signal de la station de charge, se met en place dans cette dernière et se charge durant env. 4 à 5 heures. Une fois chargé, les LED s'éteignent et l'appareil est de nouveau prêt à fonctionner. S'il n'arrive pas à se mettre en place de luimême, mettez-le sur la station comme décrit plus haut, voir ZChapitre 3.4,

« Charger une premier fois les piles rechargeables ».

Les capteurs antichute intégrés détectent les escaliers et les autres vides afin d'empêcher la chute de l'appareil. Les capteurs se déclenchent à partir d'une différence de hauteur de 7 cm. Dans ce cas le robot passe en marche arrière. Si les trois capteurs se déclenchent en même temps, le robot s'arrête immédiatement.

5 Utilisation de l'appareil

HOUR

REMARQUE :

HOUR

REMARQUE :

5.2 Commuter entre mode Power et mode silencieux

A la mise en marche le robot est toujours en mode Power.

1. Appuyez sur la touche " " pour passer

si vous le souhaitez en mode silencieux.

2. Réappuyez sur la touche pour revenir en

mode Power.

En mode Power, la puissance d'aspiration et la vitesse de travail sont plus élevées qu'en mode silencieux. Dans ce cas votre robot consomme plus d'énergie.

5.3 Créer une grille lumineuse

1. Placez la colonne lumineuse à un empla-

cement que le robot ne doit pas franchir (Fig. 19).

2. Allumez la colonne lumineuse à son inter-

rupteur marche-arrêt.

- La LED s'allume brièvement, puis clignote. Une grille lumineuse invisible sera créée.

3. Démarrez maintenant un cycle d'aspira-

tion. Le robot s'arrête devant la grille lumineuse.

5.4 Créer une barrière photoélectrique

1. Créez une grille lumineuse, ZChapitre

5.3, « Créer une grille lumineuse ».

2. Appuyez sur la touche " " pour créer

une barrière photoélectrique à partir de la grille lumineuse. Un bref bip retentit. Une barrière photoélectrique invisible sera créée.

3. Démarrez maintenant un cycle d'aspira-

tion. Le robot nettoie toute la pièce dans laquelle il se trouve. Il peut ensuite franchir la barrière photoélectrique et nettoyer la pièce voisine.

Pour créer de nouveau une grille lumineuse à partir de la barrière photoélectrique, réappuyez sur la touche " ". Deux bips brefs retentissent.

5 Utilisation de l'appareil

HOUR

REMARQUE :

HOUR

5.5 Régler la minuterie

Il existe 2 concepts de minuterie :

Nettoyage immédiat et quotidien à la même heure :

1. Appuyez sur la touche " " à la télé-

commande.

- Votre robot commence immédiatement le nettoyage.

- Votre robot procédera au nettoyage tous les jours à la même heure.

Pour désactiver cette fonction de minuterie, réappuyez sur la touche " ".

Nettoyage dans 1, 2, 4 ou 8 heures :

 Quand vous appuyez sur la touche " "

1fois :

- 1 bip retentit.

- Le robot commence le nettoyage dans 1 heure.

 Quand vous appuyez sur la touche " "

2fois :

- Deux bips brefs retentissent.

- Le robot commence le nettoyage dans 2 heures.

 Quand vous appuyez sur la touche " "

3fois :

- Quatre bips brefs retentissent.

- Le robot commence le nettoyage dans 4 heures.

 Quand vous appuyez sur la touche " "

4fois :

- Huit bips brefs retentissent.

- Le robot commence le nettoyage dans 8 heures.

Pour désactiver cette fonction de minuterie, réappuyez sur la touche " " durant 2 à 3 secondes.

5 Utilisation de l'appareil

HOUR

REMARQUE :

5.6 Éteindre l'appareil

Vous pouvez éteindre le robot à tout moment avec l'une des méthodes suivantes :

 Appuyez brièvement sur la touche

"Marche/Arrêt" ( ) à l'appareil. L'appareil s'arrête (et se met en mode veille).

 Appuyez sur la touche "Marche/Arrêt"

( ) à l'appareil durant 1 seconde ou plus. L'appareil est maintenant éteint.

 Appuyez sur la touche " " à la télé-

commande. L'appareil s'arrête (et se met en mode veille).

 Appuyez sur la touche " " à la télé-

commande durant env. 2 secondes. L'appareil est maintenant éteint.

 Soulevez le robot. Il s'arrête en

1 seconde.

Au cas où vous soulevez l'appareil en marche, il s'arrête après env. 1 seconde quand il n'est pas en contact avec le sol. L'appareil n'est cependant pas éteint (la LED bleue clignote lentement, la LED rouge clignote rapidement). Eteignez dans ce cas l'appareil avec la touche "Marche/ Arrêt" ( ) ou la touche " ". Ceci permet de réinitialiser le dysfonctionnement. Le robot est de nouveau prêt à fonctionner.

6 Après utilisation

REMARQUE :

6 Après utilisation

6.1 Transport et rangement

ATTE NTION :

Ne posez jamais l'appareil à proximité immédiate d'une source de chaleur (par exemple un chauffage ou un four). Évitez de l'exposer directement aux rayons du soleil. La chaleur peut endommager l'appareil.

6.2 Vider le bacà poussière

 Portez toujours l'appareil avec précaution,

de préférence à deux mains.

 Rangez l'appareil dans son emballage

d'origine, dans un endroit toujours frais et sec, hors de portée des enfants.

Videz le bac à poussière si possible après chaque utilisation. Videz le bac à poussière au plus tard

 une fois par mois,  avant une longue période d'inutilisation,  avant son expédition.

1. Assurez-vous que l'appareil est éteint (au-

cune LED allumée).

2. Ouvrez le couvercle de compartiment

poussière à l'appareil (Fig. 23). Il est possible qu'il faille appuyer fortement sur le couvercle (Fig. 23/flèches) pour pouvoir le déverrouiller.

3. Retirez le bac à poussière de l'appareil

(Fig. 24).

4. Enlevez le couvercle du bac à poussière

(Fig. 26).

5. Enlevez le filtre (Fig. 27).

6. Tapotez légèrement les deux parties et

enlevez les saletés les plus importantes à la main.

7. S'il n'est pas possible de vider complète-

ment le bac à poussière et le filtre, procédez comme il est décrit sous ZChapitre

6.3, « Nettoyage du bac à poussière et du

filtre ».

8. Remettez le filtre en place (Fig. 27) ainsi

que le couvercle du bac à poussière (Fig. 28).

9. Remettez le bac à poussière dans sa

console (Fig. 24) ainsi que son couvercle (Fig. 25). Vous entendez et sentez qu'il se met bien en place.

6 Après utilisation

REMARQUE :

6.3 Nettoyage du bac à poussière et du filtre

Si vous ne pouvez pas vider totalement le filtre et le bac à poussière en les tapotant (ZChapitre 6.2, « Vider le bacà poussière ») :

1. Enlevez et videz le bac à poussière

Le bac à poussière et le filtre sont lavables, mais ne peuvent cependant pas être lavés dans un lave-vaisselle ni une machine à laver. Par ailleurs, n'utilisez aucun produit de nettoyage ni de brosse à poils durs.

2. Rincez à fond le bac à poussière à la main

3. Rincez soigneusement le filtre sous l'eau

4. Laissez sécher ces deux éléments à tem-

5. Remettez le filtre en place (Fig. 27) ainsi

comme il est décrit sous ZChapitre 6.2, « Vider le bacà poussière ».

ATTE NTION :

avec de l'eau courante froide ou tiède.

courante froide ou tiède ) jusqu'à ce qu'il soit débarrassé de toutes les saletés.

pérature ambiante durant au moins 24 heures jusqu'à ce qu'ils soient complètement secs.

que le couvercle du bac à poussière (Fig. 28).

6. Remettez le bac à poussière dans sa

console (Fig. 29) ainsi que son couvercle (Fig. 25). Vous entendez et sentez qu'il se met bien en place.

L'appareil ne peut fonctionner que lorsque le bac à poussière est correctement en place.

7 Résoudreles problèmes

7.1 Si l'appareil ne fonctionne pas comme il devrait

Vérifiez, en vous aidant du tableau ci-dessous, si vous pouvez remédier vous-même à l'anomalie. Si vous ne pouvez pas remédier vous-même à l'anomalie au moyen de ce tableau, adressez-vous à notre assistance technique (ZPage 202, 'International Service') pour nous exposer le problème.

Problème Cause possible / solutions

Impossible de mettre en marche l'appareil.

La LED rouge clignote rapidement et la LED bleue s'allume en permanence.

Les LED rouge et bleue clignotent rapidement en combinaison avec une succession toutes les 30 secondes de brefs bips.

La LED rouge clignote rapidement et la LED bleue s'allume en combinaison avec 2 longs bips

Les piles rechargeables ne sont pas correctement connectées. Connectez les piles correctement, ZChapitre 7.8, « Retirer et remplacer les piles rechargeables ».

Les piles rechargeables sont déchargées. Eteignez l'appareil avec la touche "Marche/Arrêt" ( ) ou la touche " " de la télécommande et chargez les piles rechargeables comme décrit, ZChapitre 3.4, « Charger une premier fois les piles rechargeables ».

L'interrupteur à bascule sous l'appareil n'est pas en position marche ("0"). Mettez l'interrupteur à bascule sous l'appareil en position marche ("I"), ZChapitre 3.4, « Charger une premier fois les piles rechargeables ».

Vous avez éventuellement essayé de démarrer l'appareil bien que l'opération de charge ne soit pas achevée. Attendez la fin de l'opération de charge.

Vous avez éventuellement essayé de démarrer l'appareil avec la télécommande bien que sa pile soit déchargée.

Changez la pile de la télécommande, ZChapitre 7.5, « Changer la pile de la télécommande ».

Les piles rechargeables se déchargent. Votre robot devrait de lui-même rejoindre la station de charge pour s'y placer. S'il n'y parvient pas, chargez les piles rechargeables comme décrit,

ZChapitre 3.4, « Charger une premier fois les piles rechargeables ».

Le bac à poussière n'est pas en place ou incorrectement mis en place. Eteignez l'appareil avec la touche "Marche/Arrêt" ( ) ou la touche " " de la télécommande et placez correctement le bac à poussière, ZChapitre

6.2, « Vider le bacà poussière ».

Les roues motrices, la brosse latérale circulaire ou le rouleau-brosse sont bloqués.

Eteignez l'appareil avec la touche "Marche/Arrêt" ( ) ou la touche " " et enlevez les saletés bloquant les roues et les brosses, ZChapitre 7.3, « Démonter et nettoyer le rouleau brosse ». Si besoin est, vous pouvez vous servir d'une paire de ciseaux ou de pincettes en procédant avec précaution.

7 Résoudreles problèmes

REMARQUE :

Problème Cause possible / solutions

La LED rouge clignote rapidement et la LED bleue clignote lentement en combinaison avec 2 longs bips

La brosse circulaire ne tourne plus.

Le rouleau brosse ne tourne plus.

Impossible de recharger l'appareil..

La durée de fonctionnement se réduit toujours davantage.

Les 3 capteurs antichute se sont déclenchés en même temps. Placez le robot sur une surface plane et redémarrez-le.

Le pare-chocs est coincé. Placez le robot sur une surface plane sans obstacles et redémarrez-le.

Le fonctionnement du pare-chocs est bloqué par des saletés. Retirez les saletés du pare-chocs et redémarrez.

Il est probable que la brosse latérale circulaire ne tourne pas librement en raison de saletés.

Démontez la brosse latérale circulaire (ZChapitre 7.3, « Démonter et net- toyer le rouleau brosse ») pour la débarrasser et débarrasser son logement des saletés. Si besoin est, vous pouvez vous servir d'une paire de ciseaux ou de pincettes en procédant avec précaution.

Il est probable que le rouleau brosse ne tourne pas librement en raison de saletés. Démontez le rouleau brosse (ZChapitre 7.3, « Démonter et nettoyer le rou- leau brosse ») pour le débarrasser et débarrasser son logement des saletés. Si besoin est, vous pouvez vous servir d'une paire de ciseaux ou de pincettes en procédant avec précaution.

Le bloc secteur n'est pas correctement branché. Contrôlez si la fiche ou/et le bloc d'alimentation sont correctement branchés

(ZChapitre 3.3, « Raccordement du dispositif de mise en charge »).

Les roues motrices, la brosse latérale circulaire ou le rouleau-brosse sont bloqués.

Si vous ne pouvez pas remédier vous-même à l'anomalie au moyen de ce tableau, adressezvous à notre assistance technique (ZPage 202, « International Service ») pour nous exposer le problème. Notre personnel S.A.V. est spécialement formé pour répondre à vos attentes et peut, avec votre collaboration, cerner la cause du problème pour le résoudre. Vous vous épargnez ainsi les désagréments résultant d'un éventuel renvoi et votre aspirateur robot est rapidement à nouveau opérationnel.

7 Résoudreles problèmes

7.2 Commande de pièces de rechange et d'accessoires

Numéro d'article. Description Numéro d'article. Description

0608001 2 brosses rondes laté-

rales

0608002 1 filtre 0608006 1 colonne lumineuse

0608003 1 bloc secteur 0608007 1 télécommande

0608004 1 pack de piles

(rechargeables)

0608005 1 station de charge

0608008 1 rouleau brosse

1 lèvre de brosse

Vous pouvez commander ultérieurement les pièces de rechange et les accessoires. Vous pouvez les acheter auprès de : ZPage 202, 'International Service'

7 Résoudreles problèmes

REMARQUE :

7.3 Démonter et nettoyer le rouleau brosse

Pour nettoyer à fond le rouleau brosse, procédez comme suit :

1. Assurez-vous que l'appareil est éteint (au-

2. Retournez le robot pour avoir accès au

3. Desserrez les 3 vis comme sur l'illustra-

4. Retirez la lèvre de la brosse.

5. Retirez maintenant le rouleau brosse

6. Nettoyez à fond le rouleau brosse et la

cune LED allumée).

dessous.

tion (Fig. 30).

comme dans l'illustration (Fig. 31).

lèvre de brosse pour enlever les saletés et les poils.

Si besoin est, vous pouvez vous servir d'une paire de ciseaux ou de pincettes en procédant avec précaution.

Quand les brosses sont trop encrassées, il peut s'avérer utile de les changer,

ZChapitre 7.2, « Commande de pièces de rechange et d'accessoires ».

7. Remontez le rouleau brosse comme dans

l'illustration (Fig. 32).

8. Remettez la lèvre de brosse en place.

9. Revissez à fond les 3 vis (Fig. 33).

7 Résoudreles problèmes

7.4 Changer les brosses latérales circulaires

1. Assurez-vous que l'appareil est éteint (au-

2. Retirez la brosse latérale circulaire vers le

3. Placez la nouvelle brosse latérale circu-

7.5 Changer la pile de la télécommande

1. Ouvrez le compartiment de pile de la télé-

2. Remplacez la pile CR2025 usagée par

3. Rapportez la pile usagée à un point de

cune LED allumée).

haut (Fig. 34).

laire. Vous l'entendez se mettre en place avec un déclic.

commande (Fig. 35). Il est conseillé d'utiliser pour cela une pièce de monnaie ou un objet similaire.

une nouvelle du même type. Veillez à la bonne polarité (Fig. 35).

collecte communal. Tenez hors de portée des enfants les piles.

7.6 Changer les piles de la colonne lumineuse

ZChapitre 3.6, « Mise en place des piles dans la colonne lumineuse »

7.7 Si l'appareil est défectueux

AVERTISSEMENT :

Risque de blessures ! N'utilisez et ne rechargez jamais un appareil défectueux ! Si l'appareil ou son cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, son service après-vente ou toute personne ayant des compétences similaires, ceci afin d'éviter tout danger.

Si l'appareil est tombé ou a été endommagé de quelque autre manière et s'il présente des signes évidents de dommages, remettez l'appareil défectueux à un commerçant spécialisé ou au service après-vente de Dirt Devil afin qu'il puisse être réparé.

Expédiez l'appareil défectueux avec bac à poussière vidé à l'adresse mentionnée à la ZPage 202, « International Service ».

7 Résoudreles problèmes

7.8 Retirer et remplacer les piles rechargeables

AVERTISSEMENT :

Risque de blessures en cas de manipulation non conforme des piles rechargeables !

 Ne remplacez pas la batterie par d'autres piles ou batteries. N'utilisez que des piles rechar-

geables d'origine fournies par nos soins.

 Vérifiez que le bloc secteur est bien débranché de la prise murale et que l'interrupteur à bas-

cule du dessous est hors circuit avant de d'enlever les piles rechargeables (Fig. 36, position "0").

 Ne court-circuitez jamais les piles rechargeables en touchant les deux pôles simultanément,et

surtout pas avec des objets conduisant le courant électrique.

 Ne démontez jamais les piles rechargeables, le les déformez pas et ne les soumettez jamais

à des températures élevées.

 En cas de manipulation incorrecte du liquide peut s'échapper des piles rechargeables. Évitez

tout contact avec ce liquide.

1. Mettez la station de charge dans un en-

droit ne permettant pas au robot de se recharger.

2. Utilisez l'appareil jusqu'à ce que la batterie

soit entièrement déchargée et que l'appareil s'arrête de lui-même.

3. Déconnectez les piles rechargeables à

l'aide de l'interrupteur à bascule sous l'appareil (Fig. 36, position "0").

4. Retirez avec force le couvercle du com-

partiment à poussière.

5. Retirez le couvercle du bac à poussière

(Fig. 37).

7 Résoudreles problèmes

6. Desserrez les 4 vis fixant le couvercle du

compartiment à piles (Fig. 38).

7. Retirez le couvercle du compartiment à

piles (Fig. 39).

8. Desserrez la fiche du câble (Fig. 40).

9. Retirez les piles rechargeables et le câble.

- Si vous souhaitez remplacer les piles rechargeables usagées par de nouvelles, commandez-les, ZChapitre 7.2,

« Commande de pièces de rechange et d'accessoires ».

- Rapportez les piles usagées à un point de collecte communal.

10. Mettez en place les nouvelles piles re-

chargeables, le couvercle et revissez les 4 vis.

11. Mettez en place le bac à poussière ainsi

que le couvercle du compartiment à poussière.

7.9 Élimination de l'appareil et des piles rechargeables

Ne pas jeter les piles et les piles rechargeables dans les ordures ménagères ! Démontez toutes les piles et piles rechargeables :

- ZChapitre 7.5, « Changer la pile de la télécommande »,

- ZChapitre 7.6, « Changer les piles de la colonne lumineuse »,

- ZChapitre 7.8, « Retirer et remplacer les piles rechargeables » Rapportez l'appareil et les piles après les avoir retirés aux points de collecte chargés de

leur élimination.

International Service

BENLCH

ESESES

International Service

Kundenservice:

Royal Appliance International GmbH Abt. Kundenservice Jagenbergstraße 19 41468 Neuss DEUTSCHLAND

Tel.: +49 (0) 180 - 501 50 50* Fax: +49 (0) 2131 - 60 90 60 95 Hotline Ersatzteile: 01805 15 85 08* E-Mail: Ersatzteilshop@dirtdevil.de www.dirtdevil.de servicecenter@dirtdevil.de

*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

Zubehör & Ersatzteile:

Service Center Feuerbach KG Corneliusstr. 75 40215 Düsseldorf DEUTSCHLAND

Tel.: +49 (0) 1805 - 15 85 08* Fax: +49 (0) 211 - 37 04 97

dirtdevil-service@t-online.de www.dirtdevil-service.de

*0,14 €/Minute aus dem deutschen Festnetz (deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

fsms gmbh Welser Straße 79 4060 Leonding ÖSTERREICH

Tel. +43 - 732 - 387 282 35 Fax +43 - 732 - 387 282 20

dirtdevil@fsms.at www.fsms.at

Z.E.S. Goes B.V. T.a.v. afd. Service Pearyweg 1 4462 GT Goes NEDERLAND

Tel: +31 - 113 - 24 07 00 Fax: +31 - 113 - 24 07 50 dirtdevil@zesgoes.nl

Reparaciones y recambios:

SAT Eixample Calabria 277-279 08029 Barcelona ESPANA

Tel: +34 934 306 950 Fax: +34 934 306 950 sateixample@hotmail.com

Service Après Vente France

Tel.: +33 (0)810 810 307**

**Coût d’un appel local depuis un téléphone fixe français. Coût depuis un mobile suivant opérateurs. Horaires : lundi - vendredi de 9h à 18h

savdirtdevil@tti-fc.com www.dirtdevilsav.fr

Bluepoint-Service SAGL Via Cantonale 14 6917 Barbengo SWITZERLAND

Tel. +41 (0)91 980 49 73 E-Mail: info@bluepoint-service.ch www.bluepoint-service.ch

Reparaciones y recambios:

Electronica Latina, S.L. Paseo Virgen del Puerto 13 28005 Madrid ESPANA

Tel.: +34 913 665 202 Tel.: +34 913 665 203 Fax: +34 913 641 233 eleclatina@hotmail.es

OPM France Nant’Est entreprise 33 rue du bois Briand 44316 Nantes cdx 3 FRANCE

Tel. +33 - 2 - 40 49 64 25 Fax +33 - 2 - 40 93 96 22 www.opm-france.com

Venta de recambios:

Recambios y accesorios online

Telf. +34 665931296

consultas@recambiosyaccesoriosonline.es www.recambiosyaccesoriosonline.es

Call Center / Helpline:

Call Center Madrid, S.L. Tel.: +34 902 070 425 Fax: +34 931 878 922 atencion.cliente@dirtdevil.es

Reparaciones y recambios:

Servicios Tecnicos B E A Ge rm ana de Foix 1 50015 Zaragoza ESPANA

Tel.: +34 976 520 077 Fax: +34 976 528 200 satbea@satbea.es www.satbea.es

Ricambi Elettrodomestici Corso L. Zanussi 11 33080 Porcia ITALIA

Tel.: +39 0434 55 08 33 Fax: +39 0434 18 51 001

info@elettrodomesticiricambi.com www.elettrodomesticiricambi.com

202

NUR GÜLTIG MIT RECHNUNGSKOPIE!

M608

VALID ONLY INCLUDING A COPY OF THE PURCHASE SLIP! VALABLE UNIQUEMENT AVEC UNE COPIE DE LA FACTURE! ALLEEN GELDIG MET KOPIE VAN DE REKENING! ¡VÁLIDO SÓLO CON COPIA DE FACTURA! VALIDO SOLO SE CORREDATO DA UNA COPIA DELLA FATTURA!

SADECE FATURA SURET LE GEÇERLDR!

Servicekarte • Service Card • Carte de service • Servicekaart

Tarjeta de servicio • Scheda di assistenza • Servis kart

Name • Name • Nom • Naam • Nombres y apellidos • Nome • sim

Straße und Hausnummer • Street and house number • Rue et numéro de maison • Straat en huisnummer • Calle y número • Via e numero civico • Sokak ve ev no

PLZ und Ort • Zip code and town • Numéro postal et lieu • Postcode en plaats • C.P. y ciudad • CAP e località • Posta kodu ve yer

E-Mail • email • Cou rriel • E-mail • Correo electr ónico • e-mail • E-Posta

Telefon mit Vorwahl • Phone number with area code • Téléphone avec indicatif • Telefoon met kengetal • Teléfono con prefijo • Telefono con prefisso • ehirleraras kodla telefon

Fehlerbeschreibung • Description of the malfunction • Description du problème Omschrijving van de fout • Descripción del fallo • Descrizione del difetto • Hata tanm

Bitte diesen Abschnitt ausschneiden und dem Gerät beilegen. • Please detach this part and send it in with the appl iance. Veuillez détacher cette partie et la joindre à l'appareil. • Dit deel a.u.b. uitknippen en bij het apparaat legg en. Por favor, recorte este resguardo y añádelo al a parato. • Per cortesia ritagliare questa sezione e allegarla all'apparecchio. Lütfen bu bölümü kesin ve cihazn yanna ekleyin.

Royal Appliance International GmbH

Jagenbergstraße 19 41468 Neuss

Germany

servicecenter@dirtdevil.de www.dirtdevil.de



+49 (0) 1805 - 10 90 19*

 +49 (0) 2131 - 60 90 60 95

* 0,14 €/Minute aus dem deutschen Festnetz, deutscher Mobilfunkhöchstpreis 0,42 €/Minute; Die Gebühren für Telefonate aus dem Ausland (also außerhalb von Deutschland) richten sich nach den Preisen

der jeweiligen ausländischen Anbieter und der jeweils aktuellen Tarife.

* € 0.14 per minute from German landlines, maximum German mobile phone tariff € 0.42 per minute. The cost of calls from abroad—outside Germany—depend upon the current prices of the respective foreign

telephone company.

*0,14 € par minute depuis le réseau fixe allemand, 0,42 € par minute au maximum depuis le réseau mobile allemand;

Les coûts des appels depuis l'étranger (donc hors de l'Allemagne) dépendent des prix fixés par les opérateurs étrangers et des tarifs actuellement en vigueur.

* 0,14 €/minuut vanuit het Duitse vaste telefoonnet, vanuit het Duitse mobiele netwerk max. 0,42 €/minuut; De kosten voor telefoongesprekken vanuit het buitenland (dus buiten Duitsland) richten zich naar de prijzen van

de betreffende buitenlandse aanbieders en de betreffende actuele tarieven.

* 0,14 €/minuto desde la red fija alemana, precio máximo alemán para telefonía móvil 0,42 €/minuto; Las tasas para las llamadas telefónicas desde el extranjero (fuera de Alemania) se orientan a los precios de cada

servidor extranjero y a las correspondientes tarifas actuales.

* 0,14 €/minuto da rete fissa tedesca, prezzo massimo per la telefonia mobile tedesca 0,42 €/minuto; Le tariffe delle chiamate dall'estero (ovvero da fuori Germania) dipendono dai prezzi degli operatori telefonici

stranieri e dalle tariffe di volta in volta in vigore.

* Almanya'da sabit hatlardan 0,14 €/dakika; Alman mobil telefon azami fiyat 0,42 €/dakika; Yurtdndan (yani Almanya dndan) yaplan aramalarn ücretleri ilgili yurtd operatörün fiyatlarna ve her

defasnda güncel tarifelerine göre belirlenir.

Dirt Devil M608, NAVIGATOR User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
