DIRT DEVIL M668 User Manual [fr]
Bedienungsanleitung
DE
GB
FR
NL
ES
IT
TR
Doppelbürstkehrer
Operating Manual
Double-brush sweeper
Mode d'emploi
Balai électrique
double brosse
Bedieningshandleiding
Dubbele borstelveger
Manual de instrucciones
Escoba eléctrica doble
Istruzioni per l'uso
Scopa elettrica doppia
Kullanim Klavuzu
Çift f!rçal! süpürge
Roya-15528 • A5 (ohne AS) • 22.03.2012
2
Bedienungsanleitung .......................................................... 4 - 21
Operating Manual ................................................................ 22 - 39
Mode d‘emploi ...................................................................... 40 - 57
Bedieningshandleiding ........................................................ 58 - 75
DEGBFRNLESITTR
Manual de instrucciones ..................................................... 76 - 93
Istruzioni per l'uso ............................................................... 94 - 111
Kullanim Klavuzu ................................................................. 112 - 129
3
Inhaltsverzeichnis
Inhaltsverzeichnis
Technische Daten ............................................................................................. 5
Kennzeichnungen ............................................................................................. 5
1 Übersicht ................................................................................ 6
2 Sicherheitshinweise .............................................................. 8
2.1 zur Bedienungsanleitung ............................................................................. 8
2.2 zu bestimmten Personengruppen ................................................................ 8
2.3 zur Stromversorgung ................................................................................... 8
2.4 zum mitgelieferten Akkupack ....................................................................... 9
2.5 zu den Bürstwalzen ...................................................................................... 9
2.6 zur bestimmungsgemäßen Verwendung ..................................................... 9
3 Vor dem ersten Gebrauch .................................................. 10
3.1 Auspacken ................................................................................................. 10
3.2 Stiel und Handgriff montieren .................................................................... 10
3.3 Akkupack einsetzen ................................................................................... 11
3.4 Akkupack laden .......................................................................................... 12
4 Gebrauch ............................................................................. 13
4.1 Gerät einschalten ....................................................................................... 13
4.2 Kehrleistung anpassen .............................................................................. 13
5 Nach dem Gebrauch ........................................................... 14
5.1 Ausschalten ............................................................................................... 14
5.2 Transportieren und Verstauen ................................................................... 14
5.3 Staubbehälter leeren .................................................................................. 15
5.4 Bürstwalzen reinigen .................................................................................. 16
6 Problembehebung ............................................................... 19
6.1 falls das Gerät nicht arbeitet, wie es soll .................................................... 19
6.3 falls das Gerät defekt ist ............................................................................ 20
6.2 Zubehör- und Ersatzteile nachbestellen .................................................... 20
6.4 Gerät und Akkupack entsorgen ................................................................. 20
7 Garantie ................................................................................ 21
7.1 Garantiebedingungen ................................................................................ 21
7.2 Im Garantiefall ............................................................................................ 21
4
Vielen Dank!
Es freut uns, dass Sie sich für
den Doppelbürstkehrer Duplex
entschieden haben!
Wir danken Ihnen für den Kauf
und das entgegengebrachte
Vertrauen.
Vielen Dank!
Technische Daten
Geräteart : Doppelbürstkehrer
Modell : Duplex
Modellnummer : M668 (-0/-1/.../-8/-9)
Netzteil Eingang : 100...240 V~,
50/60 Hz
Netzteil Ausgang : 10 V DC,
200 mA
Akkupack : Ni-MH, 6 V DC,
Ladezeit : ca. 16 Stunden
Betriebsdauer : ca. 20...60 Minuten
Gewicht
(ohne Zubehör)
1300 mAh
(je nach Schalterstellung/Untergrund)
: ca. 2,0 kg
DE
Kennzeichnungen
: Nur für den Hausgebrauch
: entspricht den europäi-
schen Richtlinien
: Schutzklasse II
(Schutzisolierung)
: Nicht im Hausmüll entsor-
gen
Technische und gestalterische Änderungen im
Zuge stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
5

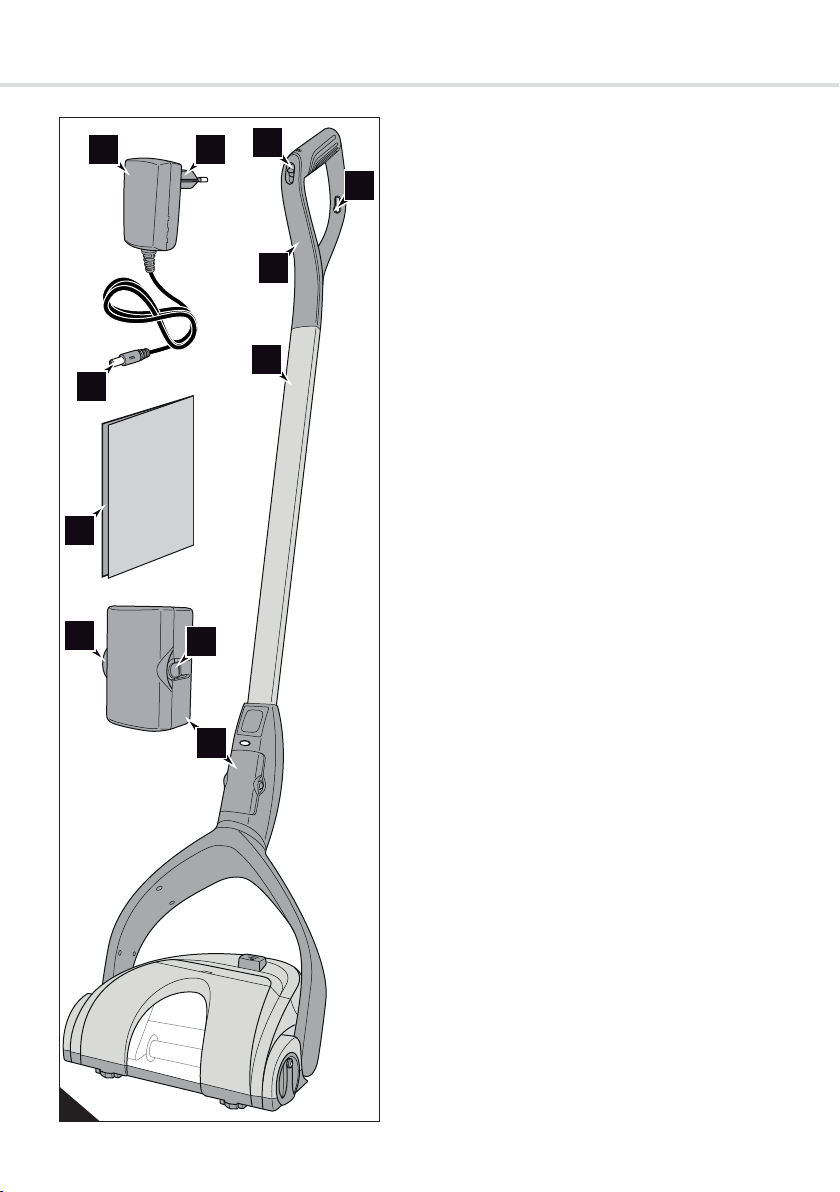

1 Übersicht
5
4
10
8
9
6
6
7
3
2
*
1
1
1 Übersicht
1 Dreifach-Schiebeschalter
- Stellung „0“: ausgeschaltet
- Stellung „I“: für Hartböden
- Stellung „II“: für Teppiche
2* Öse zum Aufhängen (optional*)
3 Handgriff
4 Stiel
5 Akkupack
6 Akkupack-Entriegelungstasten
7 Bedienungsanleitung
8 Netzteiladapter
9 Netzteil
10 Stecker
*das heißt je nach Modell und Ausführung im
Lieferumfang enthalten
6
1 Übersicht
2
3
1 Ladekontrollleuchte
1
2
2 Akkufach
3 Bürstfuß
4 Staubbehälter-Entriegelungstaste
5 Staubbehälter
6 hintere Bürstwalze
7 Keilriemenabdeckung
8 schmale, vordere Bürstwalze
9 breite, vordere Bürstwalze
DE
4
5
6
7
8
9
7
2 Sicherheitshinweise
WARNUNG:
ACHTUNG:
HINWEIS:
2 Sicherheitshinweise
2.1 zur Bedienungsanleitung
Warnt vor Gefahren für Ihre Gesundheit
und zeigt mögliche Verletzungsrisiken auf.
Weist auf mögliche Gefährdungen für das
Gerät oder andere Gegenstände hin.
Hebt Tipps und Informationen hervor.
2.2 zu bestimmten Personengruppen
! Diese Geräte können von Kindern ab
8 Jahren und darüber und von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn
sie beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstanden haben. Bewahren Sie
das Gerät für diesen Personenkreis unzugänglich auf.
! Reinigung und Benutzer-Wartung dürfen
nicht durch Kinder ohne Beaufsichtigung
durchgeführt werden.
Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie
das Gerät an Dritte weitergeben, geben Sie
auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann
zu schweren Verletzungen oder Schäden
am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen,
übernehmen wir keine Haftung.
! Das Gerät selbst ist kein Spielzeug. Kin-
der dürfen nicht mit dem Gerät spielen.
! Kinder dürfen sich unter anderem weder
auf das Gerät stellen oder setzen.
! Aus Sicherheitsgründen raten wir als Her-
steller dringend, dass Kinder, gleich welchen
Alters, nicht mit dem Gerät umgehen. Kinder,
gleich welchen Alters, können die Gefahren,
die von diesem Gerät ausgehen, definitiv
nicht kennen oder verstehen.
! Verpackungsmaterialien dürfen nicht zum
Spielen verwendet werden. Es besteht Erstickungsgefahr.
2.3 zur Stromversorgung
Der Akkupack wird mit elektrischem Strom
aufgeladen. Dabei besteht grundsätzlich die
Gefahr eines elektrischen Schlags. Achten
Sie daher besonders auf Folgendes:
! Fassen Sie das Netzteil niemals mit nas-
sen Händen an. Tauchen Sie das Gerät, sein
Netzteil oder den Akkupack niemals in Wasser oder andere Flüssigkeiten und halten Sie
jegliche Feuchtigkeit fern.
! Wenn Sie das Netzteil aus der Steckdose
herausziehen wollen, ziehen Sie immer direkt
am Netzteil. Ziehen Sie niemals am Netzteilkabel. Missbrauchen Sie das Netzteilkabel
nicht zum Tragen des Netzteils.
8
! Achten Sie darauf, dass das Netzteilkabel
nicht geknickt, eingeklemmt oder überfahren
wird oder mit Hitzequellen in Berührung kommen kann.
! Laden Sie das Gerät nur, wenn die auf
dem Netzteil angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Kontrollieren Sie das Netzteilkabel
vor dem Benutzen des Netzteils auf eventuelle Beschädigungen.
! Stellen Sie sicher, dass das Netzteil aus
der Steckdose gezogen ist, bevor Sie den Akkupack einsetzen oder ausbauen sowie bevor
Sie das Gerät reinigen oder warten.
2 Sicherheitshinweise
2.4 zum mitgelieferten Akkupack
Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr.
! Verwenden Sie ausschließlich das mitge-
lieferte Netzteil zum Aufladen des Akkupacks.
Laden Sie den Akkupack keinesfalls mit einem anderen Netzteil. Nutzen Sie das mitgelieferte Netzteil wiederum ausschließlich zum
Aufladen des Akkupacks dieses Geräts.
! Bevor Sie damit beginnen, den Akkupack
ein- oder auszubauen, stellen Sie sicher,
dass das Netzteil aus der Steckdose gezogen
ist.
! Nehmen Sie den Akkupack niemals aus-
einander und setzen Sie ihn niemals hohen
Temperaturen aus. Bei unsachgemäßem
Umgang kann Flüssigkeit aus dem Akkupack
austreten. Vermeiden Sie Kontakt mit der
Flüssigkeit.
2.5 zu den Bürstwalzen
Das Gerät besitzt angetriebene Bürstwalzen.
Diese können im ungünstigsten Fall Verletzungen hervorrufen. Achten Sie daher besonders auf Folgendes:
! Stellen Sie sicher, dass das Gerät ausge-
schaltet ist, das Netzteil nicht angeschlossen
ist und der Akkupack herausgenommen ist,
bevor Sie damit beginnen, das Gerät zu reinigen oder zu warten.
! Sollte es erforderlich sein, den Akkupack
auszutauschen, wenden Sie sich für Ersatz an
einen Fachhändler oder den Royal Appliance
Kundendienst. Ersetzen Sie den Akkupack
nicht durch andere Akkus oder Batterien.
! Setzen Sie nur den mitgelieferten oder
durch Nachbestellung erworbenen OriginalAkkupack in das Gerät ein. Verwenden Sie
diesen Akkupack ausschließlich für dieses
Gerät.
! Versuchen Sie nicht, den Akkupack zu öff-
nen. Falls die Akkus im Inneren des Akkupacks ihr Lebensende erreicht haben, muss
stets der gesamte Akkupack ersetzt werden.
! Entsorgen Sie den Akkupack nach Ge-
brauchsende ausschließlich wie beschrieben,
!Kapitel 6.4, „Gerät und Akkupack
entsorgen“.
! Achten Sie darauf, dass zu keiner Zeit
Körperteile unter die Bürstwalzen gelangen
können.
! Kehren Sie nicht in der Nähe von Kabeln,
Leitungen und langen Fransen. Zum einen
besteht die Gefahr, dass die Kabelisolierung
beschädigt wird. Zum anderen können sich
diese Gegenstände in den Bürstwalzen verheddern und das Gerät so schädigen.
DE
2.6 zur bestimmungsgemäßen Verwendung
! Das Gerät darf ausschließlich im Haushalt
eingesetzt werden, um geringe Schmutzmengen von trockenen Böden aufzukehren. Es ist
für eine gewerbliche Nutzung nicht geeignet.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
! Einsatz, Aufbewahrung oder Aufladen des
Geräts im Freien.
! Selbstständiges Umbauen oder Reparie-
ren.
! Verboten ist zudem der Einsatz ...
- ... an Menschen, Tieren oder Pflanzen.
- ... in der Nähe von glühenden, glimmenden, brennenden, spitzen oder scharfkantigen Gegenständen.
- ... zum Aufnehmen von Flüssigkeiten.
- ... mit angeschlossenem Netzteil.
- ... zum Aufnehmen von Schmutzmengen, die übliche Schmutzmengen in
Menge oder Partikelgröße überschreiten.
9
3 Vor dem ersten Gebrauch
ACHTUNG:
HINWEIS:
click!
1
3
click!
1
4
HINWEIS:
HINWEIS:
HINWEIS:
HINWEIS:
HINWEIS:
3 Vor dem ersten Gebrauch
3.1 Auspacken
Heben Sie die Verpackung für die Lagerung
des Geräts oder für einen sicheren Versand
des Gerätes auf. Versenden Sie das Gerät
stets in der Originalverpackung, damit es
keinen Schaden nimmt.
3.2 Stiel und Handgriff montieren
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrt-
heit und Vollständigkeit (Abb. 1).
Falls Sie einen Transportschaden bemerken, wenden Sie sich an Ihren Händler.
Das obere und das untere Ende des Stiels
sind baugleich.
1. Stecken Sie den Handgriff in den Stiel
(Abb. 3) und drücken Sie dabei kräftig, bis
der Handgriff hör- und spürbar einrastet.
Erst dann können Sie sicher sein, dass die
elektrischen Kontakte im Inneren des Handgriffs in die des Stiels greifen.
10
Falls Sie den Handgriff wieder herausziehen wollen, müssen Sie das kleine Quadrat
am Stiel (Abb. 3/1) mit einem kleinen
stumpfen Gegenstand kräftig hineindrücken
und dabei am Handgriff ziehen.
2. Stecken Sie den Stiel in die Konsole am
Bürstfuß (Abb. 4) und drücken Sie dabei
kräftig, bis
- das kleine Quadrat am Stiel verschwunden ist und
- der Stiel hör- und spürbar einrastet.
Erst dann können Sie sicher sein, dass die
elektrischen Kontakte im Inneren des Stiels
in die der Konsole greifen.
Falls Sie den Stiel wieder herausziehen
wollen, müssen Sie die Entriegelung an der
Konsole (Abb. 4/1) kräftig hineindrücken
und dabei am Stiel ziehen.
3 Vor dem ersten Gebrauch
5
6
ACHTUNG:
HINWEIS:
HINWEIS:
3.3 Akkupack einsetzen
Setzen Sie lediglich den mitgelieferten oder
durch Nachbestellung erworbenen OriginalAkkupack in das Gerät ein.
Solange Sie den Akkupack mit dem Kontakt voran in das Gerät einsetzen, ist die
weitere Einlegerichtung egal.
1. Stecken Sie den Akkupack mit dem Kon-
takt voran in das Akkufach (Abb. 5).
2. Drücken Sie den Akkupack in das Ak-
kufach (Abb. 6). Er rastet hör- und spürbar
ein.
Falls Sie den Akkupack wieder ausbauen
möchten, müssen Sie nur die beiden Entnahmetasten an den Seiten des Akkupacks
drücken (Abb. 5) und den Akkupack aus
dem Akkufach nehmen.
DE
11
3 Vor dem ersten Gebrauch
WARNUNG:
7
8
9
ACHTUNG:
HINWEIS:
HINWEIS:
HINWEIS:
3.4 Akkupack laden
Verletzungsgefahr durch unsachgemäßes
Aufladen! Verwenden Sie ausschließlich
das mitgelieferte Netzteil zum Aufladen.
Achten Sie auf einen vollständigen ersten
Lade- und Entladezyklus. Anderenfalls verkürzt sich die Lebensdauer des Akkupacks.
Der Akkupack wird ungeladen geliefert.
Bevor Sie mit dem Gerät arbeiten können,
muss der Akkupack geladen werden. Der
erste Ladevorgang dauert ca. 16 Stunden.
Sie können den Akkupack nur im eingebauten Zustand laden. Achten Sie darauf, dass
das Gerät ausgeschaltet ist. Bei eingeschaltetem Gerät kann der Akkupack nicht
geladen werden.
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Stellung „0“).
2. Stecken Sie den Netzteiladapter bei ein-
gesetztem Akkupack in die Buchse auf
der Rückseite des Geräts (Abb. 7).
3. Stecken Sie das Netzteil in eine Steckdo-
se (Abb. 8), an der die auf dem Typenschild des Netzteils angegebene Spannung anliegt.
Die Ladekontrollleuchte beginnt rot zu
leuchten (Abb. 9).
4. Lassen Sie den Akkupack ca. 16 Stunden
aufladen, bis die Ladekontrollleuchte erlischt (Abb. 9).
5. Wenn die Ladekontrollleuchte nicht mehr
leuchtet, ziehen Sie das Netzteil zuerst
aus der Steckdose und dann aus dem Gerät bzw. dem Akkupack.
12
Laden Sie das Gerät nach dem Gebrauch
erst wieder, wenn sich die Bürstwalze trotz
korrekt eingesetztem Akkupack nicht mehr
dreht. Jeder weitere vollständige Ladevorgang dauert ca. 16 Stunden. Je nach Restladung kann es auch deutlich kürzer sein.
4 Gebrauch
ACHTUNG:
00
I
10
HINWEIS:
II
IIII
11
HINWEIS:
HINWEIS:
HINWEIS:
4 Gebrauch
Informieren Sie sich beim Hersteller Ihres Bodenbelags, ob sich dieser für die Reinigung mit
einem elektrischen Bürstkehrer eignet.
4.1 Gerät einschalten
1. Stellen Sie das Gerät auf den zu kehren-
den Boden ab.
2. Ziehen Sie den Stiel zu sich und winkeln
Sie so den Bürstfuß ab. Der Bürstfuß
muss nun unabhängig davon, wie Sie den
Stiel halten, auf dem Boden aufliegen.
3. Schalten Sie den Bürstkehrer ein, indem
Sie den Schiebeschalter in Stellung „I“
(Abb. 10) bringen.
- Die Bürstwalzen drehen sich mit mittlerer Geschwindigkeit.
Zum Kehren von Hartböden sollte diese
Stellung ausreichen.
Zum Kehren von kurzflorigen Teppichen
schieben Sie den Schiebeschalter weiter
nach unten in die Stellung „II“. Das Gerät ist
ausschließlich dafür ausgelegt, kurzflorige
Teppiche (d. h. Teppichflor nicht länger als
5 mm) zu kehren. Auf längerem Teppichflor
funktioniert das Gerät nicht.
DE
4.2 Kehrleistung anpassen
Sie können bei laufendem Gerät beliebig
zwischen den Schalterstellungen „I“ und „II“
hin und her schalten (Abb. 11).
Um möglichst lang mit einer Akkuladung
kehren zu können empfiehlt sich, wenn
möglich, mit mittlerer Drehzahl (Stellung „I“)
zu arbeiten.
Falls die Akkuleistung merklich nachlässt
oder sich gar die Bürsten nicht mehr drehen, muss der Akkupack geladen werden,
!Kapitel 3.4, „Akkupack laden“.
13
5 Nach dem Gebrauch
00
I
12
*
13
ACHTUNG:
5 Nach dem Gebrauch
5.1 Ausschalten
5.2 Transportieren und Verstauen
1. Bringen Sie den Schiebeschalter in Stel-
lung „0“ (Abb. 12).
2. Stellen Sie den Stiel rechtwinklig zum
Bürstfuß an, bis dieser einrastet und das
Gerät von allein stehen bleibt.
3. Bei Bedarf leeren Sie den Staubbehälter,
!Kapitel 5.3, „Staubbehälter leeren“.
! Tragen Sie den Bürstkehrer stets am
Handgriff (Abb. 13).
Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung.
Die Hitze kann das Gerät beschädigen.
! Vor dem Verstauen leeren Sie den
Staubehälter (!Kapitel 5.3, „Staubbehälter
leeren“) und entnehmen Sie den Akkupack
(!Kapitel 3.3, „Akkupack einsetzen“).
! Lagern Sie das Gerät stets kühl, trocken
und für Kinder unzugänglich.
! Falls vorhanden, können Sie das Gerät
mit der optionalen Öse (Abb. 13/*) an einen
Haken (Tragfähigkeit > 3 kg) hängen.
14
5 Nach dem Gebrauch
14
15
16
HINWEIS:
HINWEIS:
5.3 Staubbehälter leeren
Leeren Sie den Staubbehälter für beste Reinigungsergebnisse regelmäßig, am besten
nach jedem Reinigungsgang, wie folgt:
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist.
2. Drücken Sie die Staubbehälter-Entriege-
lungstaste (Abb. 14) und halten Sie diese
gedrückt.
Halten Sie die Entriegelungstaste so lange
gedrückt, bis Sie den Staubbehälter tief in
einen Mülleimer entleeren können. So verhindern Sie, dass vorzeitig Schmutz herausfällt.
3. Heben Sie den Staubbehälter nach oben
aus dem Bürstfuß und halten Sie die Entriegelungstaste weiterhin gedrückt
(Abb. 15).
4. Halten Sie den Staubbehälter tief in einen
Mülleimer (Abb. 15).
Sie können den Inhalt des Staubbehälters
über den Hausmüll entsorgen, sofern dieser
keinen für den Hausmüll verbotenen
Schmutz enthält.
5. Nun können Sie die Entriegelungstaste
loslassen (Abb. 16). Der Schmutz rieselt
in den Mülleimer.
6. Klopfen Sie den Staubbehälter vorsichtig
aus.
7. Sollte dies nicht genügen, wischen Sie
den Staubbehälter mit einem trockenen
Tuch aus.
8. Setzen Sie den geleerten und gereinigten
Staubbehälter wieder in den Bürstfuß.
Drücken Sie dabei die Entriegelungstaste
(Abb. 14).
9. Lassen Sie die Entriegelungstaste los und
prüfen Sie den Staubbehälter auf festen
Sitz und Halt.
DE
15
5 Nach dem Gebrauch
17
18
19
WARNUNG:
HINWEIS:
ACHTUNG:
5.4 Bürstwalzen reinigen
Verletzungsgefahr durch anlaufende Bürstwalzen! Bevor Sie beginnen, die Bürstwalzen auszubauen, schalten Sie das Gerät
aus und bauen Sie den Akkupack aus.
Die Vorgehensweise für die Reinigung
der breiten, vorderen Bürstwalze und
der schmalen vorderen Bürstwalze ist
identisch. Wir beschreiben das Vorgehen
exemplarisch am Beispiel der breiten Bürstwalze.
1. Schalten Sie das Gerät aus, !Kapitel 5.1,
„Ausschalten“.
2. Bauen Sie den Akkupack aus, !Kapitel
3.3, „Akkupack einsetzen“.
3. Legen Sie das Gerät so ab, dass die Un-
terseite des Bürstfußes nach oben zeigt
und die Bürstwalzen sichtbar sind
(Abb. 17).
4. Drehen Sie die Entriegelung der Bürstwal-
ze kräftig in Richtung (Abb. 17).
5. Ziehen Sie die Bürstwalze zur Seite her-
aus (Abb. 18).
16
6. Entfernen Sie anhaftende Haare, Flusen
und dergleichen von Hand oder vorsichtig
mit einer Schere (Abb. 19).
Falls Sie eine Schere verwenden müssen,
achten Sie darauf, dass Sie keine Borsten
abschneiden oder die Bürstwalze anderweitig beschädigen.
5 Nach dem Gebrauch
20
21
22
HINWEIS:
HINWEIS:
7. Führen Sie die Bürstwalze wieder in ihren
Schacht (Abb. 20).
DE
8. Drehen Sie die Bürstwalze nach dem Ein-
setzen so lange, bis sich das Büschel frei
bewegen kann (Abb. 21).
Anderenfalls wäre die komplette vordere
Bürstwalze blockiert.
9. Falls sich das letzte Büschel frei bewegen
lässt (Abb. 21), verriegeln Sie die Entriegelung der Bürstwalze, indem Sie sie in
Richtung (Abb. 22) drehen.
Bei Bedarf gehen Sie zum Reinigen der
schmalen, vorderen Bürstwalze genauso
vor (Schritte 1...9).
17
5 Nach dem Gebrauch
23
24
25
ACHTUNG:
HINWEIS:
Gehen Sie zum Reinigen der hinteren Bürstwalze wie folgt vor:
1. Falls noch nicht geschehen:
- Schalten Sie das Gerät aus, !Kapitel
5.1, „Ausschalten“.
- Bauen Sie den Akkupack aus, !Kapitel
3.3, „Akkupack einsetzen“.
- Legen Sie das Gerät so ab, dass die Unterseite des Bürstfußes nach oben zeigt
und die Bürstwalzen sichtbar sind.
2. Entriegeln Sie die Keilriemenabdeckung
(Abb. 23) und nehmen Sie diese ab.
3. Nehmen Sie die hintere Bürstwalze aus
ihrer Konsole (Abb. 24).
4. Entfernen Sie anhaftende Haare, Flusen
und dergleichen von Hand oder vorsichtig
mit einer Schere.
Falls Sie eine Schere verwenden müssen,
achten Sie darauf, dass Sie keine Borsten
abschneiden oder die Bürstwalze anderweitig beschädigen.
5. Führen Sie die hintere Bürstwalze wieder
in ihre Konsole.
6. Achten Sie dabei auf Folgendes:
- Setzen Sie die Bürstwalze schräg an, so
dass diese zuerst korrekt auf die Antriebswelle aufgesetzt wird.
- Senken Sie die Bürstwalze dann so ab,
dass das Schild der Bürstwalze genau
in die Halterung greift (Abb. 24).
18
Anderenfalls wird die hintere Bürstwalze
überhaupt nicht oder nicht korrekt angetrieben und bleibt somit wirkungslos.
7. Setzen Sie die Keilriemenabdeckung an
und drücken Sie die beiden Verriegelungen kräftig herunter, bis sie hör- und spürbar einrasten.
Loading...
