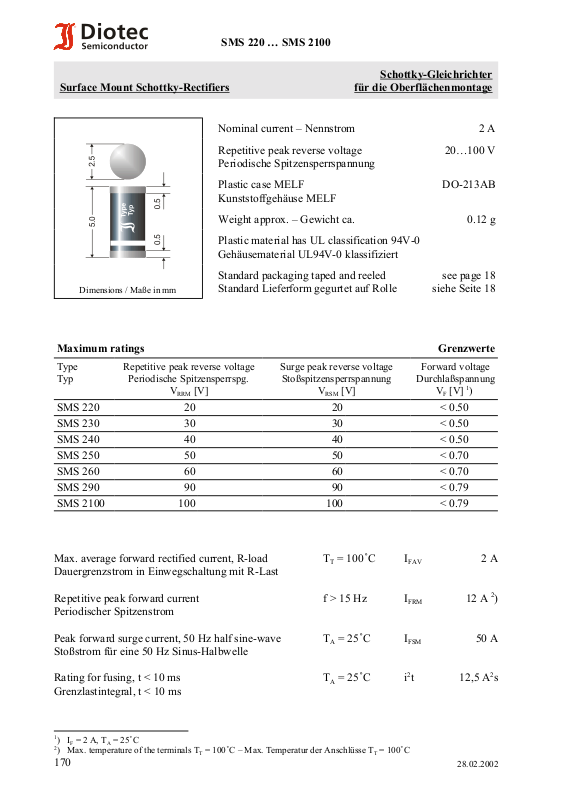

SMS 220 … SMS 2100
Schottky-Gleichrichter
Surface Mount Schottky-Rectifiers für die Oberflächenmontage
Nominal current – Nennstrom 2 A
Repetitive peak reverse voltage 20…100 V
Periodische Spitzensperrspannung
Plastic case MELF DO-213AB
Kunststoffgehäuse MELF
Weight approx. – Gewicht ca. 0.12 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped and reeled see page 18

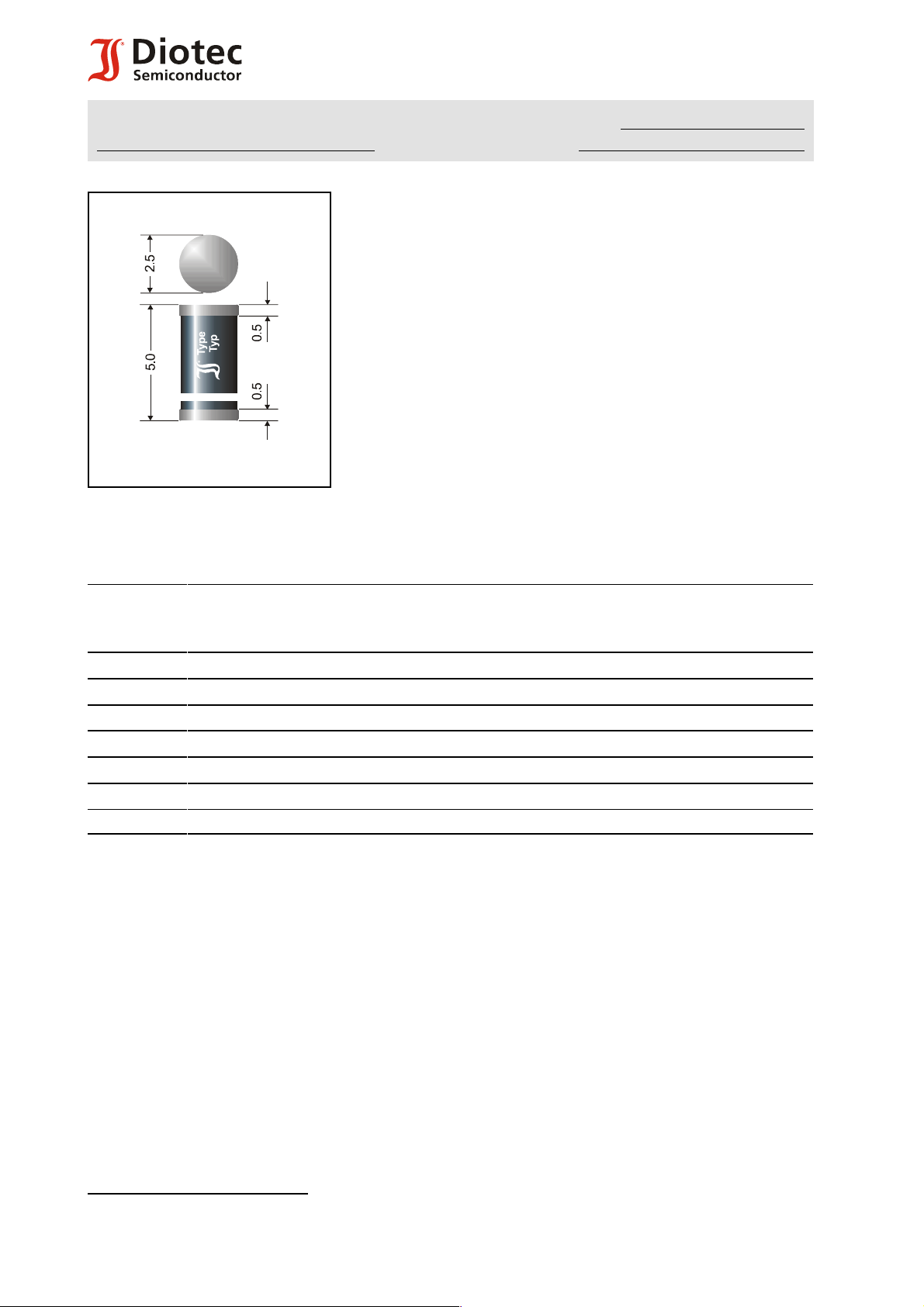

Dimensions / Maße in mm
Standard Lieferform gegurtet auf Rolle siehe Seite 18
Maximum ratings Grenzwerte
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspg.
[V]
V
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
[V]
V
RSM
Forward voltage
Durchlaßspannung
[V] 1)
V
F
SMS 220 20 20 < 0.50
SMS 230 30 30 < 0.50
SMS 240 40 40 < 0.50
SMS 250 50 50 < 0.70
SMS 260 60 60 < 0.70
SMS 290 90 90 < 0.79
SMS 2100 100 100 < 0.79
Max. average forward rectified current, R-load T
= 100/CI
T
FAV
2 A
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current f > 15 Hz I
FRM
12 A 2)
Periodischer Spitzenstrom
Peak forward surge current, 50 Hz half sine-wave TA = 25/CI
FSM
Stoßstrom für eine 50 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms TA = 25/Ci
2
t 12,5 A2s
Grenzlastintegral, t < 10 ms
1
)IF = 2 A, TA = 25/C
2
) Max. temperature of the terminals TT = 100/C – Max. Temperatur der Anschlüsse TT = 100/C
170
50 A
28.02.2002

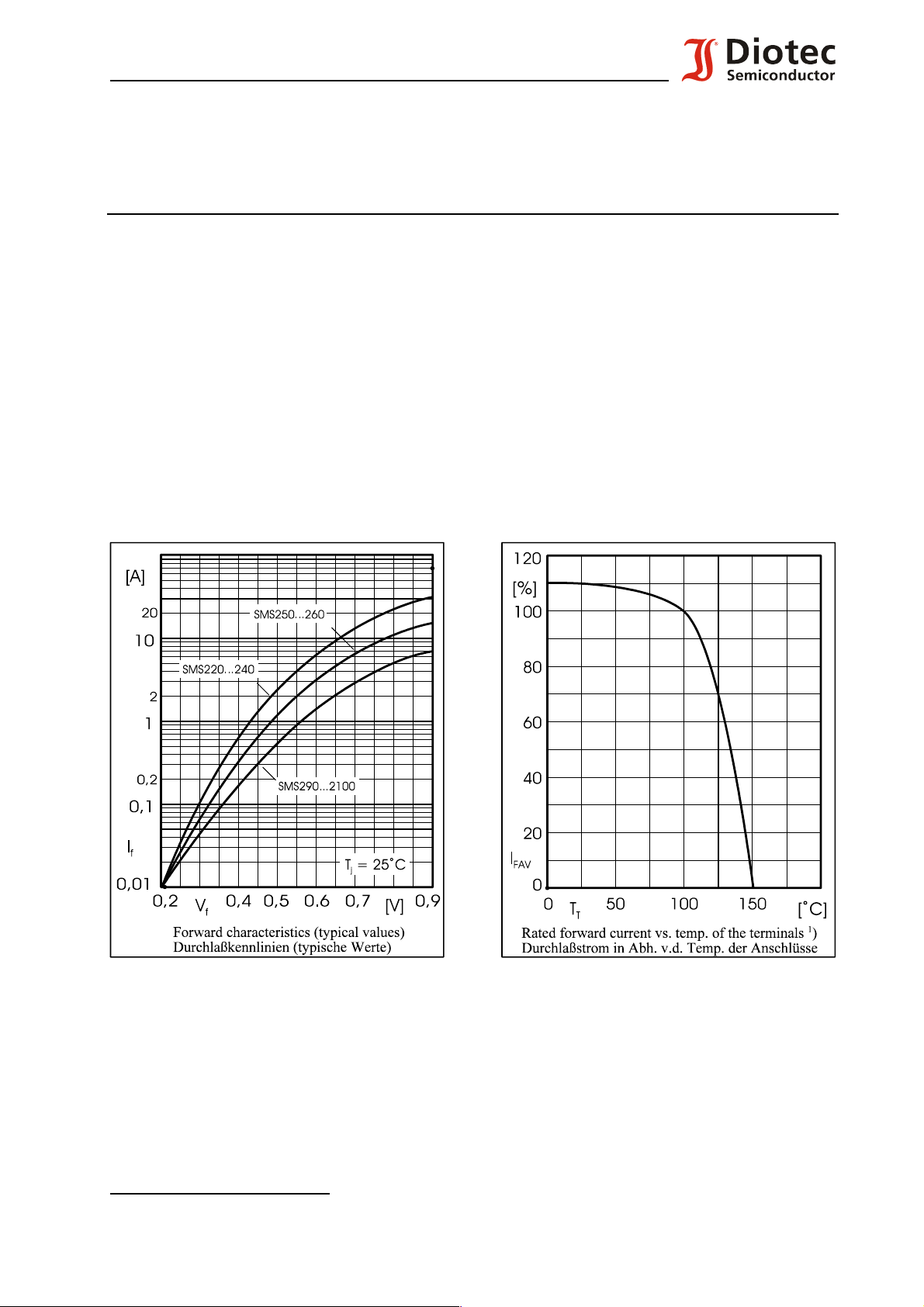

Page 2
SMS 220 … SMS 2100
Operating junction temperature – Sperrschichttemperatur T
Storage temperature – Lagerungstemperatur T
– 50...+150/C
j
– 50...+150/C
S
Characteristics Kennwerte
Leakage current – Sperrstrom Tj = 25/CVR = V
Tj = 100/CVR = V
RRM
RRM
Thermal resistance junction to ambient air R
I
R
I
R
thA
< 0.5 mA
< 10.0 mA
< 45 K/W 1)
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal R
thT
< 10 K/W
Wärmewiderstand Sperrschicht – Kontaktfläche
1
) Mounted on P.C. board with 50 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 50 mm2 Kupferbelag (Lötpad) an jedem Anschluß
28.02.2002
171
